Tipo di prodotto	Sistema home cinema 5.1 canali
Marca	Panasonic
Modello	SC-HT855
Dimensioni dell'apparecchio principale (L × A × P)	430 × 60 × 354 mm
Peso dell'apparecchio principale	3,35 kg
Dimensioni dei diffusori anteriori (L × A × P)	252 × 1123 × 234 mm
Peso dei diffusori anteriori	3,7 kg (ciascuno)
Dimensioni del subwoofer (L × A × P)	183 × 396 × 267 mm
Peso del subwoofer	4 kg
Alimentazione	230 V CA, 50 Hz
Consumo elettrico	115 W (in funzionamento), circa 0,5 W (in standby)
Formati di dischi compatibili	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW (MP3, WMA, JPEG, DivX, MPEG4)
Funzioni principali	Uscita HDMI, scansione progressiva, Dolby Pro Logic II, correttore del campo sonoro, focalizzazione centrale, amplificazione dei bassi, timer di spegnimento
Uscite video	HDMI, componente, S-Video, SCART (RGB), composito
Ingressi audio	Ottico digitale, AUX, porta musicale (mini-jack 3,5 mm)
Sintonizzatore radio	FM/AM con 15 preselezioni per ciascuna banda
Potenza di uscita totale (Dolby Digital)	850 W RMS
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare alcol, diluente o benzina. Non utilizzare prodotti per la pulizia della lente laser.
Sicurezza	Non esporre a pioggia o umidità. Non ostruire le aperture di ventilazione. Non posizionare fonti di fiamme libere sull'apparecchio. Scollegare in caso di temporale o di inutilizzo prolungato.
Accessori forniti	Telecomando, pile, antenna a telaio AM, antenna FM interna, cavo video, cavi per diffusori, supporti e basi per diffusori anteriori, etichette, cavo di alimentazione

Domande frequenti - SC-HT855 PANASONIC

Come collegare il sistema a un televisore tramite HDMI ?

Utilizzare un cavo HDMI per collegare il terminale HDMI AV OUT dell'apparecchio principale all'ingresso HDMI del televisore. Assicurarsi che l'impostazione 'Video Output' sia su 'On' nel menu HDMI. Per il controllo tramite HDMI (HDAVI Control), collegare anche un cavo audio aggiuntivo e disattivare il collegamento peritel.

Come montare i diffusori anteriori sui supporti forniti ?

1. Far passare il cavo del diffusore attraverso la base. 2. Fissare il supporto alla base utilizzando le viti fornite. 3. Estrarre l'estremità del cavo dell'altoparlante e posizionarla nelle scanalature, quindi fissare il diffusore al supporto. 4. Collegare il cavo. Per il montaggio a parete, rimuovere il coperchio e utilizzare viti e tasselli adatti al tipo di parete.

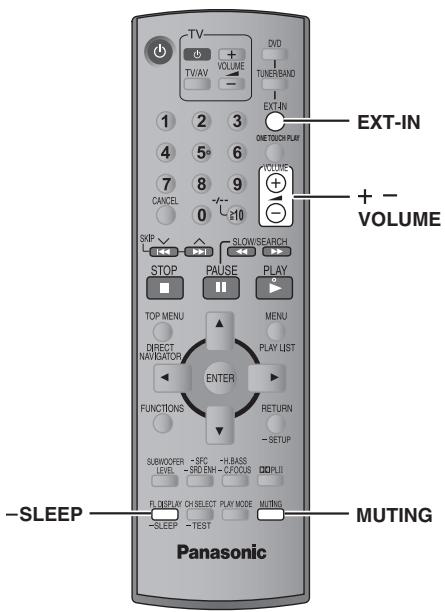

Come impostare il timer di spegnimento ?

Premere e tenere premuto il tasto SLEEP del telecomando. Quindi premere nuovamente SLEEP per scegliere la durata (30, 60, 90 o 120 minuti). Per annullare, selezionare 'OFF'. È possibile verificare il tempo rimanente premendo nuovamente SLEEP.

Perché l'immagine non è in modalità progressiva ?

Verificare che il televisore sia compatibile con la scansione progressiva. Nel menu Picture, impostare 'Video Output Mode' su '480p' o '576p'. Se l'immagine è distorta, premere e tenere premuto CANCEL per tornare a '480i' o '576i'. Assicurarsi inoltre che l'uscita HDMI o componente sia configurata correttamente.

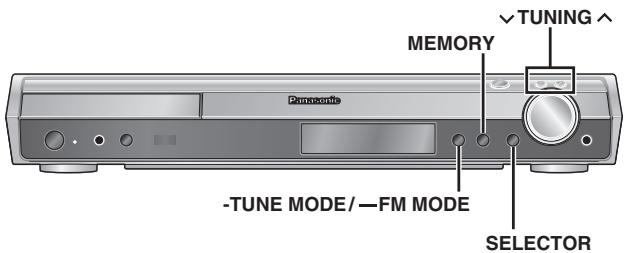

Come ascoltare la radio e memorizzare le stazioni ?

Selezionare 'FM' o 'AM' con il selettore. Per la memorizzazione automatica, tenere premuto MEMORY finché non viene visualizzato 'FM AUTO' o 'AM AUTO'. Per la memorizzazione manuale, sintonizzare la stazione, quindi premere ENTER e scegliere un canale con i tasti numerici. Fino a 15 stazioni per banda possono essere memorizzate.

Come attivare il suono surround Dolby Pro Logic II ?

Premere il tasto DOLBY PLII del telecomando. È possibile scegliere tra 'Movie' (film), 'Music' (musica) o 'Off'. Funziona solo in modalità DVD/CD o su ingresso digitale. L'indicatore 'DII' si accende quando un effetto è attivo.

Cosa fare se il telecomando non funziona ?

Controllare l'orientamento e la distanza (massimo 7 metri, di fronte al sensore). Sostituire le pile se necessario. Assicurarsi che nessun ostacolo blocchi il segnale. Se il problema persiste, rimuovere le pile per alcuni minuti e reinserirle.

Come pulire i dischi e l'apparecchio ?

Per i dischi, strofinare delicatamente con un panno umido e poi asciutto, dal centro verso l'esterno. Per l'apparecchio, utilizzare un panno morbido e asciutto. Non utilizzare mai alcol, diluente o prodotti chimici. Non pulire la lente laser con kit commerciali.

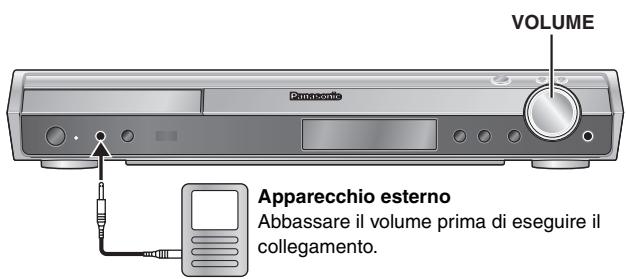

Come utilizzare la porta musicale (Music Port) ?

Abbassare il volume, quindi collegare un lettore MP3 o altro dispositivo tramite un mini-jack stereo da 3,5 mm sul pannello anteriore. Premere più volte EXT-IN fino a selezionare 'MUSIC P'. Regolare il volume del dispositivo esterno a un livello normale, quindi regolare il volume principale. È possibile attivare gli effetti surround se desiderato.

Cosa fare se il codice di errore 'F61' appare sul display ?

Questo codice indica un problema di connessione dei diffusori. Verificare che i cavi dei diffusori siano correttamente collegati ai terminali corrispondenti (anteriore, centrale, surround, subwoofer). Se il problema persiste dopo la correzione, contattare un riparatore autorizzato.

MANUALE UTENTE SC-HT855 PANASONIC

Istruzioni per l'uso

Mode d'emploi

DVD-Heimkino-Soundsystem

Sistema del suono DVD Home Theater

Con questo lettore si possono utilizzare i DVD video marcati con le etichette contenenti il numero regionale *2 o "ALL".

Immagini di alta qualità

Capacità HDMI, scansione progressiva avanzata e molto altro.

pagina

13

Compatible con molti formati di supporti

DVD-RAM, DVD-Audio, DVD-Video, DivX e altri formati.

pagina

30

Effetti audio ad alte prestazioni 30

Enfatizzazione della qualità del suono, enfatizzazione dei bassi e altri.

La ringraziamo per l'acquisto di questo prodotto.

Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni. Conservare questo manuale.

Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con il telecomando, ma si può anche usare l'unità principale se i comandi sono gli stessi.

Sistema	SC-HT855
Unità principale	SA-HT855
Diffusori anteriors	SB-FS540
Diffusore centrale	SB-PC540
Diffusorsi surround	SB-FS741
Subwoofer	SB-W540

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER.

L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal telefono cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

Questa unità deve essere sistemata vicino alla presa di corrente e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problemi.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

(Parte laterale del prodotto)

CAUTION	- LASER RADATION WHEN OPEN. DO NOT STARE INTO BEAM.	FDA 21 CFR / Class
CAUTION	- CLASS 1M VIBBLE AND INVERBLE LASER RADATION WHEN OPEN. DO NOT WEIN DIRECTLY WITH OPTICAL INSTRUMENT. EC08685-1 + A2/ Class 1M.
VARYING	- KCLASS 1M SYNUSIL DCH OSYNLIS LARSERALISING NAR DENNALE DEL AOPP INDAP. BETRAKA EU STRALEN DEBT GENOM OPTICS INSTRUMENT.
FORSIGHTIC	- SYNUSIL OG USYNULIS LARSERALISING KLASSE 1M, NAR LAGETER ABENT, UNDGIA AT SE LIGE PWD OPTICS INSTRUMENTER.
VARIO	- AVIATTA EQUIS LT ALTRINA LUOKAN 1M NAKYWATONA, LASERSELATYLA, AL KA TOSA OPTICA LAITTELLA SULLORA SATESEEN.
VORSIGHT	- SIGHTBARE UND UNSIGHTBE LARSERALISING KLASSE 1M, WEN BARECKUNG GEOFFNEET, NICKT DEBT MIT OPTICEN INSTRUMENTEN BRETCHIENTEN.
ATTENTION	- RAYMONNEMENT LARSER GEITE VE IT INVERBLE, CLASSE 1M, EN CAS DOVIRTRIRE. NE PAS REGARDER DIRECTMENT AL AIDE DINSTRUMENTES D'OPTIQUE.
注意	- ご二を開くと可视及ご不可視し-flaaveが出来。 ごムご見たわ、触はりしおいにてきだて。
注釋	- 打开时有可见及不可見激光辐射。避免光束照射。 GB7241, 1-2001/38美 GB7241, 1-2001/38美 ROLXS0075

(All'interno del prodotto)

Solo per l'Italia

Il produttore "Matsushita Electric Industrial Co., Ltd., 1-15 Matsucho, Kadoma, Osaka 571-8504 Giappone" di questo numero SC-HT855, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Accessori

Controllare e identificare gli accessori forniti.

1 Telecomando (N2QAYZ0000)

2 Pile del telecomando

1 × cavo corto, 2 × cavi lunghi

2 Fogli di autoadesivi per i cavi dei diffusori

2 Supporti

2 Basi

8 Viti

2 Coperchi

1 Cavo di alimentazione CA

PASSO 1

Montaggio dei diffusori anteriori

I supporti in dotazione sono progettati appositamente per i diffusori anteriori SB-FS540 di Panasonic. Usare soltanto come indicato nella presente procedura di installazione.

Preparativi

• Per evitare danni o graffiti, stendere un panno morbido ed eseguire il montaggio su di esso.
• Per il montaggio, usare un cacciavite con testa a croce.
• Prima di cominciare il montaggio, l'installazione e i collegamenti, accertarsi di disporre di tutti i componenti indicati. Non c'è differenza tra i diffusori destro e sinistro e i supporti.
• Per il montaggio a parete opzionale, consultare la pagina 6.

2 Diffusori anteriori (con coperchio)

2 Supporti (con cavo)

2 Basi 8 Viti

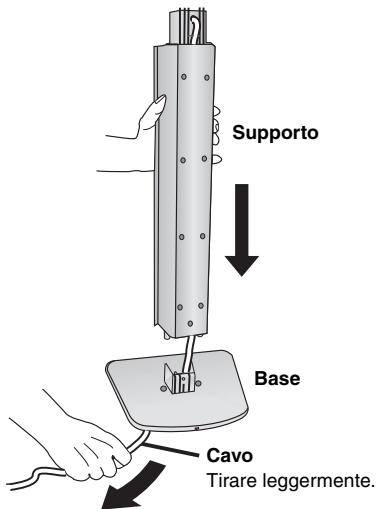

1 Montare il supporto sulla base.

① Fare passare il cavo del diffusore attraverso la base. Per infilarlo più rapidamente, curvare il cavo a metà (non piegarlo completamente), fare passare la parte piegata attraverso il foro e tirare il resto del cavo attraverso la base.

② Fissare il supporto alla base tirando leggermente l'estremità del cavo del diffusore.

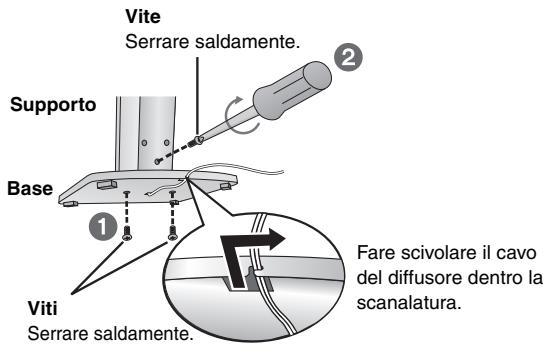

2 Fissare il supporto alla base.

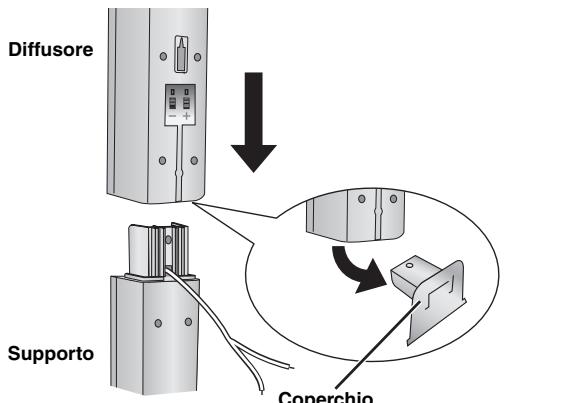

3 Montare il diffusore sul supporto.

① Estrarre l'estremità del cavo del diffusore e posizionarlo tra le creste.

② Montare il diffusore sul supporto.

Rimuovere prima di montare il diffusore e conservare per il montaggio a parete (⇒ pagina 6).

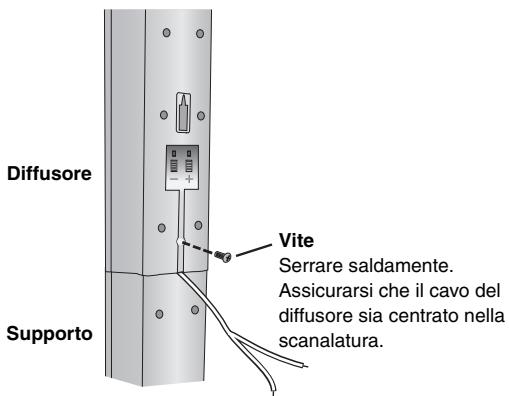

4 Fissare il diffusore al supporto.

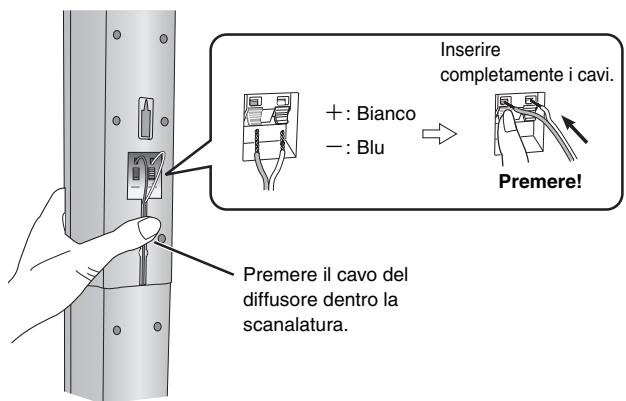

5 Collegare il cavo del diffusore.

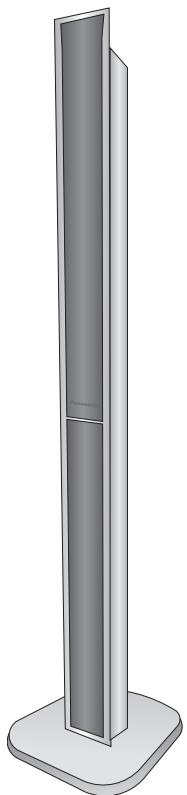

Montato!

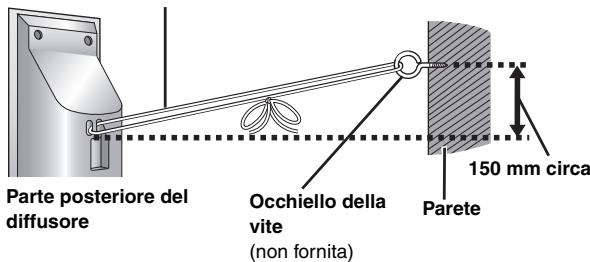

Per impedire che i diffusori cadano

• È necessario procurarsi degli occhielli delle viti adeguati alle pareti o ai pilastri a cui fissarli.
• Per l'adeguata procedura di fissaggio a una parete in cemento o a una superficie che potrebbe non essere sufficientemente robusta per sostenerla, rivolgersi a un muratore esperto. Se si fissa in modo errato, la parete o i diffusori potrebbero danneggiarsi.

Cordicella (non fornita)

Fare passare alla parete al diffusore e annodare saldamente.

Opzioni di installazione dei diffusori

Montaggio su parete

Tutti i diffusori possono essere fissati alla parete (eccetto il subwoofer).

• La parete o il pilastro a cui fissare i diffusori devono essere in grado di supportare un peso di 10 kg per ciascuna vite. Per fissare i diffusori alla parete, rivolgersi a un muratore esperto. Un'applicazione errata potrebbe danneggiare la parete o il diffusore.
• Per montare i diffusori anteriori sulla parete, si consiglia di usare una cordicella (non fornita) per evitare che cadano.

2 Viti 2 Coperchi

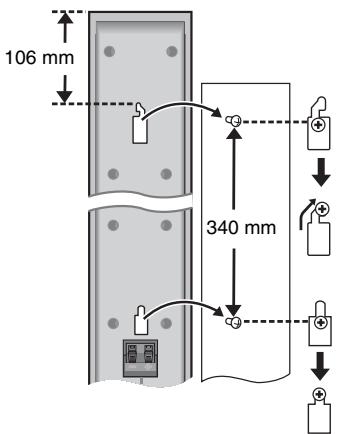

Preparazione per i diffusori anteriori

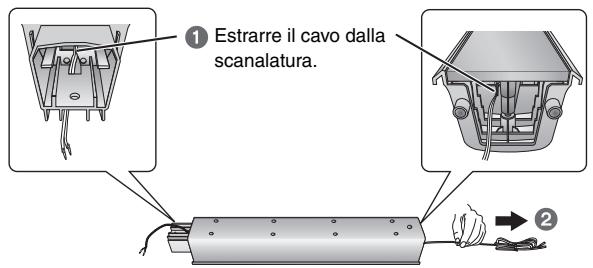

1 Rimuovere dal supporto il cavo del diffusore.

2 Collegare il cavo (→ pagina 5).

① Montare il coperchio sul diffusore anteriore.

② Avvitare una vite (non fornita) nella parete.

③ Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Diffusore anteriore

Diffusore centrale

Diffusore surround

per es.,

In questa posizione, il diffusore può cadere più facilmente se viene spostato a destra o a sinistra.

Spostare il diffusore in modo che la vite sia in quella posizione.

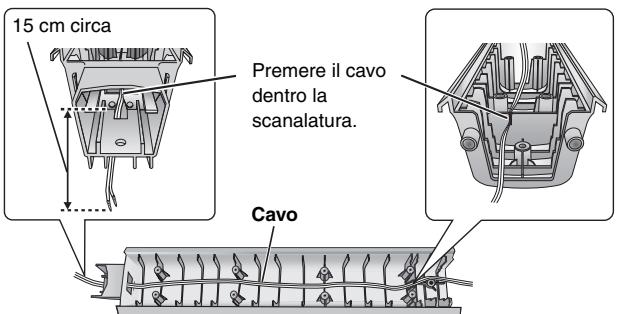

Riaggancio del cavo del diffusore al supporto

1 Rimuovere le otto viti presenti sul supporto, quindi rimuovere la retina del diffusore.

2 Posizionare il cavo.

3 Fissare la retina del diffusore con le apposite viti.

Montaggio dei supporti dei diffusori (non forniti) (Eccetto diffusori anteriori)

Accertarsi che i supporti soddisfino queste condizioni prima di acquistarli. Osservare il diametro e la lunghezza delle viti, e la distanza tra le viti, come indicato nello schema.

• I supporti devono poter supportare oltre 10kg
• I supporti devono essere stabili anche con i diffusori su una posizione alta.

per es., Diffusore centrale

Fori per viti metalliche

Per il montaggio dei supporti dei diffusori

Spessore della piastra più 7 mm - 10 mm

5 mm, passo di 0,8 mm

Supporto del diffusore (non fornito)

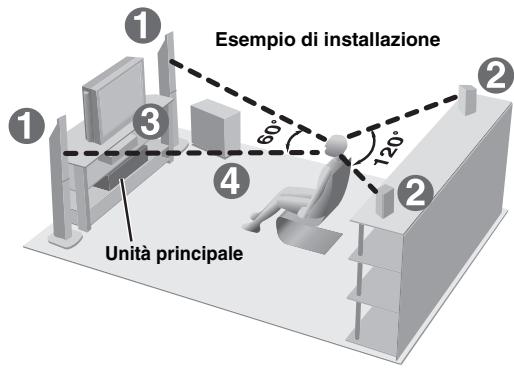

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro. Tenere presente quanto segue:

• Sistemare i diffusori su basi piane e solide.
• Un posizionamento dei diffusori troppo vicino al pavimento, alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con tende spesse.
• I diffusori destro e sinistro sono intercambiabili, ma i diffusori anteriori e surround non lo sono.
• Sistemare i diffusori anteriori, centrale e surround all'incirca alla stessa distanza dalla posizione d'ascolto. Gli angoli nello schema sono approssimativi.

ANTERIORE (L, R)

2 SURROUND (L, R)

3 CENTRALE

4 SUBWOOFER

- Usare solo i diffusori in dotazione

L'uso di altri diffusori può danneggiare l'unità e influenzare negativamente la qualità del suono. - Sistemare i diffusori su una superficie piana per evitare che cadano. Prendere le precauzioni necessarie per evitare che i diffusori cadano se non è possibile sistemarli su una superficie piana.

Unità principale

Nota

• Per una ventilazione adeguata e un flusso dell'aria ottimale intorno all'unità principale, posizionarla con almeno 5 cm di spazio libero su tutti i lati.
• Non bloccare i fori di ventilazione dell'unità principale.

Diffusore centrale

• Le vibrazioni causate dal diffusore centrale possono disturbare le immagini se viene sistemato direttamente sopra il televisore. Posizionare il diffusore centrale su una staffa o uno scaffale.
• Per evitare che i diffusori cadano, non posizionarli direttamente sul televisore.

Subwoofer

Sistemare a destra o a sinistra del televisore, sul pavimento o su uno scaffale robusto che non causi vibrazioni. Lasciare circa 30 cm di spazio dal televisore.

Precauzione

Non mettersi sulla base.

Fare attenzione in presenza di bambini.

per es., Diffusore anteriore

Non toccare l'area a rete dei diffusori.

per es., Diffusore surround

Note sull'uso dei diffusori

• I diffusori possono danneggiarsi e la loro durata può ridursi se il suono viene riprodotto a livelli alti di volume e per lunghi periodi di tempo.
• Per evitare danni, ridurre il volume nei casi seguenti:
• Durante la riproduzione di un suono distorto.
• Se i diffusori riverberano a causa di giradischi, rumore delle trasmissioni FM o segnali continui da un oscillatore, disco di prova o strumento elettronico.
• Quando si regola la qualità del suono.
• Quando si accende o si spegne l'unità.

Se sul televisore si verificano disturbi del colore

Il diffusore centrale e quelli anteriori sono progettati per essere usati vicino al televisore, ma le immagini potrebbero essere disturbate con alcuni televisori e combinazioni di installazione.

In tal caso, spegnere il televisore per 30 minuti circa.

La funzione di smagnetizzazione del televisore dovrebbe correggere il problema. Se l'interferenza persiste, provare a spostare gli altri dispositivi fuori dal raggio del prodotto.

Precauzione

• L'unità principale e i diffusori in dotazione devono essere usati soltanto come indicato nelle presenti procedure di installazione. In caso contrario, si potrebbero danneggiare l'amplificatore e/o i diffusori creando pericoli di incendio. Rivolgersi a un tecnico qualificato se si è verificato un danno o se si nota un improvviso cambiamento delle prestazioni.
• Non cercare di attaccare questi diffusori alle pareti usando metodi diversi da quelli descritti in questo manuale.

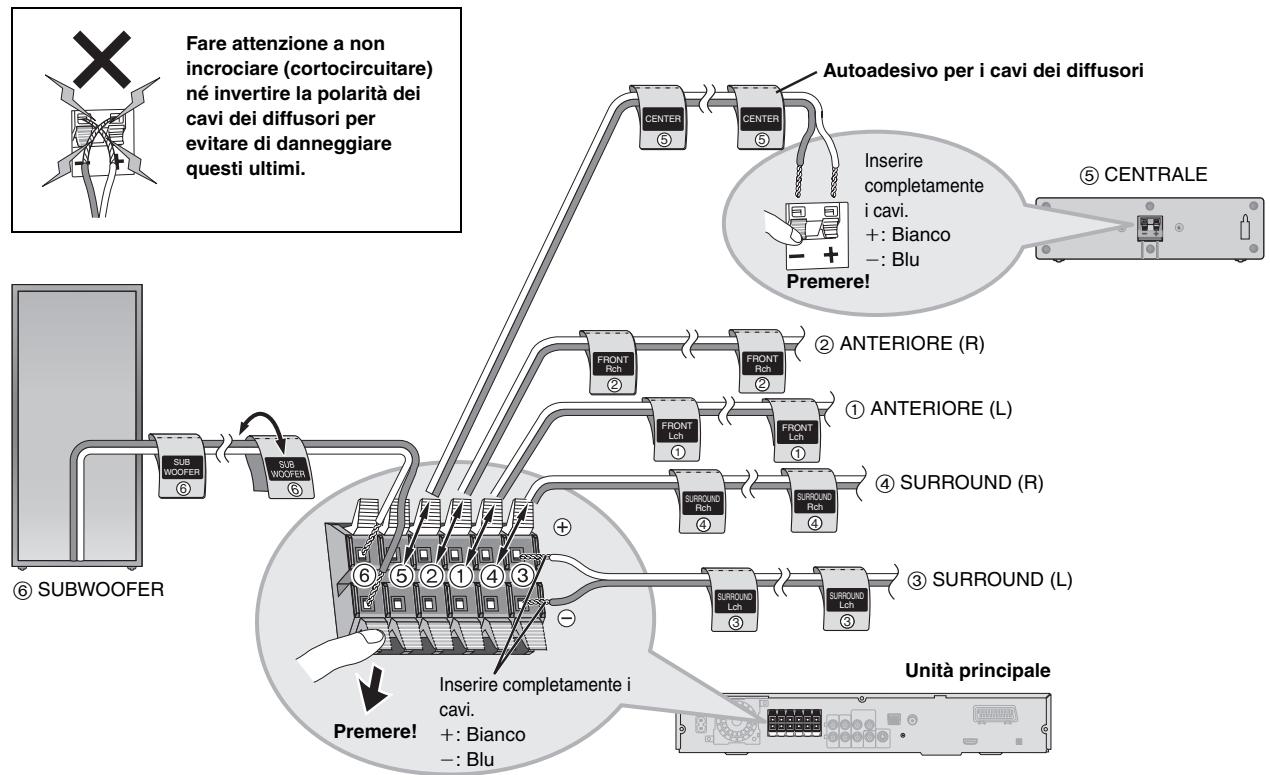

PASSO 3 Collegamenti dei diffusori

3 Cavi dei diffusori

• 1 × cavo corto: per il diffusore centrale
• 2 × cavi lunghi: per i diffusori surround

2 fogli di autoadesivi per i cavi dei diffusori

• Incollare gli autoadesivi per i cavi dei diffusori per facilitare i collegamenti.

PASSO 4 Collegamenti audio e video

Non collegare attraverso il videoregistratore. Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia. - Spegnere il televisore prima del collegamento e riferirsi alle istruzioni per l'uso del televisore.

Cavo video

Televisore HDMI compatibile

(non fornito)

Parte posteriore

Utilizzare il collegamento HDMI per fruire di una qualità audio e video superiore con un unico cavo (→). [39, HDMI]. - Impostare "Video Output" su "On" e "Audio Output" su "On" (→ pagina 26, scheda "HDMI"). - Impostare "Video Output Mode" (→ pagina 21, Picture Menu).

dell'unità principale

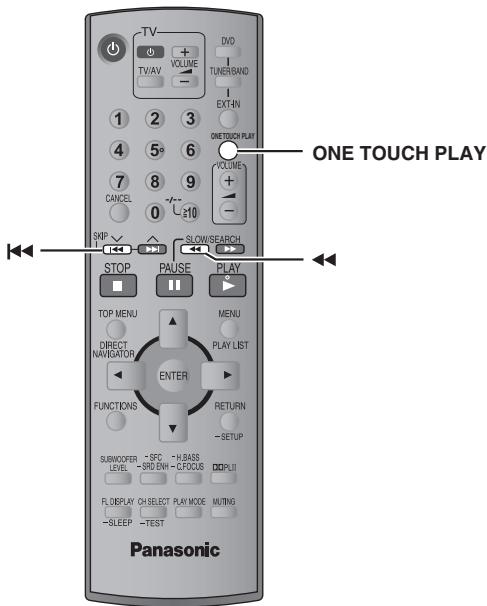

Controllo con HDMI (Comando HDAVI)

Se il televisore Panasonic è un televisore compatibile con i comandi HDMI, è possibile azionare il televisore sincronizzando le operazioni Home Theater o viceversa [→).[34] Funzionamento del televisore e del sistema Home Theater: Controllo con HDMI (Comando HDAVI)].

Nota

• Effettuare il collegamento audio extra (→).[9] quando si utilizza la funzione di controllo HDAVI.

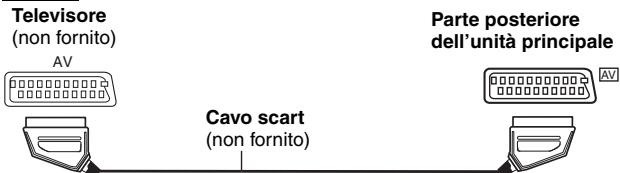

• Non collegare il cavo SCART (→ pagina 9) quando si utilizza la funzione di controllo HDAVI.
• Si consiglia di utilizzare un cavo HDMI Panasonic [numero parte consigliata: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), ecc.]
• Non si possono utilizzare cavi non conformi HDMI.

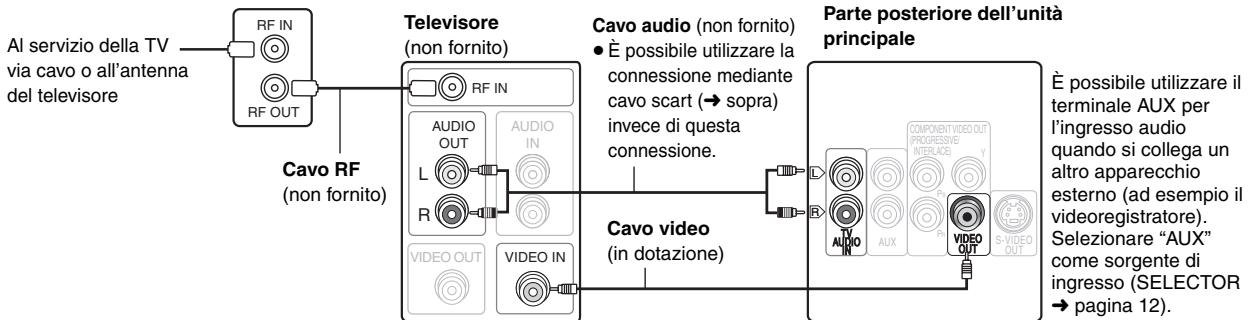

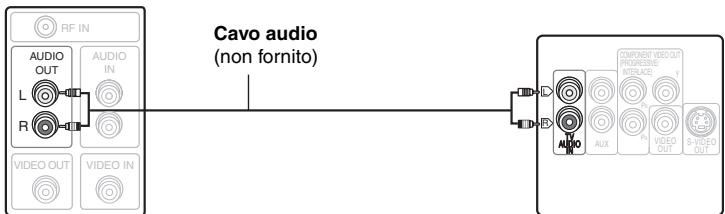

Collegamento audio di base

Televisore

(non fornito)

Parte posteriore

dell'unità principale

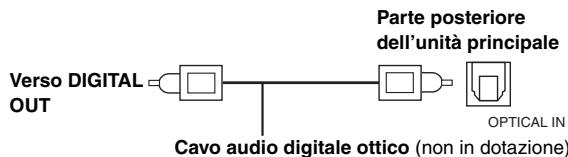

• Questo collegamento audio consente di riprodurre il suono del televisore attraverso il sistema Home Theater. Consultare "Funzionamento di altri componenti" (→ pagina 33).
• È possibile anche eseguire il collegamento ai terminali AUX sull'unità principale. I terminali TV AUDIO IN e AUX sono destinati all'ingresso di audio esterno.

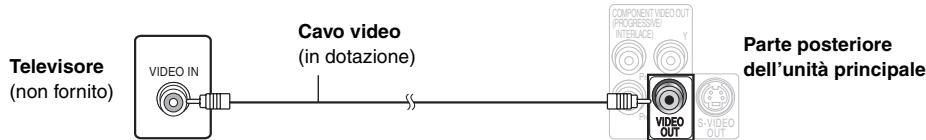

Collegamento video di base

Altri collegamenti video per migliorare la qualità dell'immagine

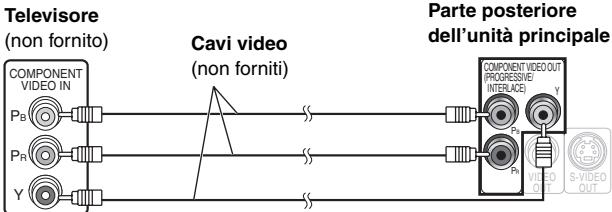

COMPONENT VIDEO OUT

- Uso dei terminali COMPONENT VIDEO OUT

I terminali COMPONENT VIDEO OUT producono immagini più pure del terminale S-VIDEO OUT. Questi terminali possono essere usati per l'uscita interlacciata o progressiva. Il collegamento usando questi terminali causa l'uscita separata dei segnali di differenza del colore (PB/PR) e del segnale di luminanza (Y), per una riproduzione dei colori di alta fedeltà.

• La descrizione dei terminali d'ingresso video componente dipende dal televisore o monitor (per es., Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Collegare ai terminali dello stesso colore.

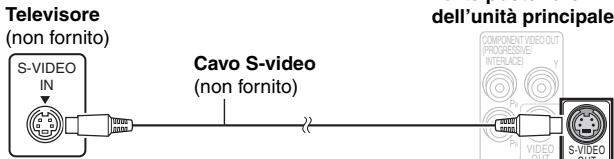

• Per fare questo collegamento, selezionare "Video/YPbPr" o "S-Video/YPbPr" da QUICK SETUP (→ pagina 11). Se viene selezionato "RGB/No Output", il segnale RGB viene emesso dal terminale SCART (AV), ma nessun segnale viene emesso dai terminali di uscita del video composito.

Per fruire del video progressivo

• Collegare a un televisore compatibile con uscita progressiva. ① Impostare "Video Output" su "Off" (→ pagina 26, Scheda "HDMI"). ② Impostare "Video Output Mode" su "480p" o "576p", seguendo le istruzioni sullo schermo (→ pagina 21, Picture Menu).
• I televisori Panasonic con terminali di input 625 (576)/50i-50p, 525 (480)/60i-60p sono compatibili con il video progressivo. Se si usa un televisore di un'altra marca, rivolgersi al rivenditore.

S-VIDEO OUT

Il terminale S-VIDEO OUT produce immagini più vivide del terminale VIDEO OUT separando i segnali di crominanza (C) e di luminanza (Y). (I risultati reali dipendono dal televisore.)

SCART

Per migliorare la qualità delle immagini, si può cambiare l'uscita del segnale video dal terminale SCART (AV) da "Video" a "S-Video" o "RGB" secondo il tipo di televisore usato. Selezionare "S-Video/YPbPr" o "RGB/No Output" da QUICK SETUP (→ pagina 11). Inoltre, impostare "Video Output" su "Off" (→ pagina 26, Scheda "HDMI"). Questo collegamento consente inoltre di riprodurre il suono del televisore attraverso il sistema Home Theater. Consultare "Funzionamento di altri componenti" (→ pagina 33).

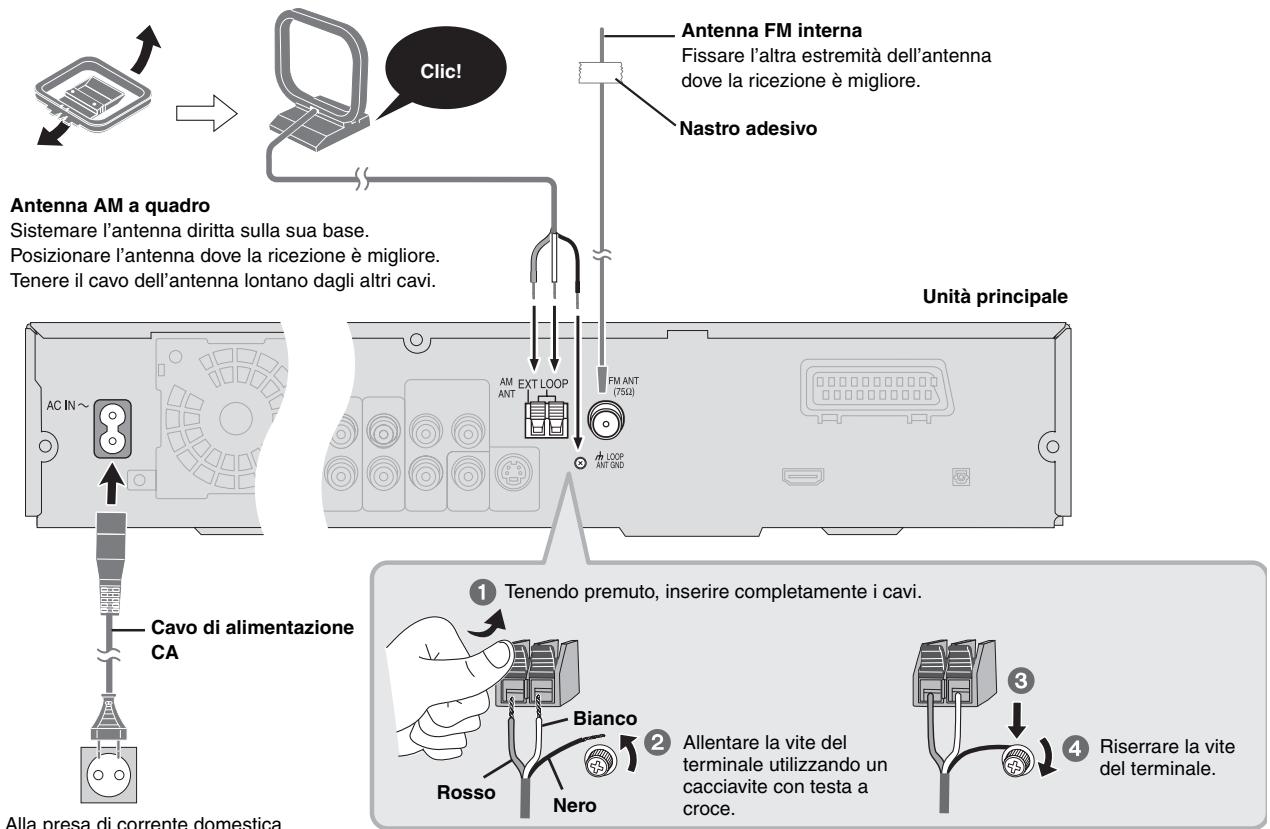

■ Collegamento del decoder della TV via cavo o del videoregistratore

Decoder della TV via cavo o videoregistratore (non fornito)

Antenna AM a quadro

Antenna FM interna

Cavo di alimentazione CA

• Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.

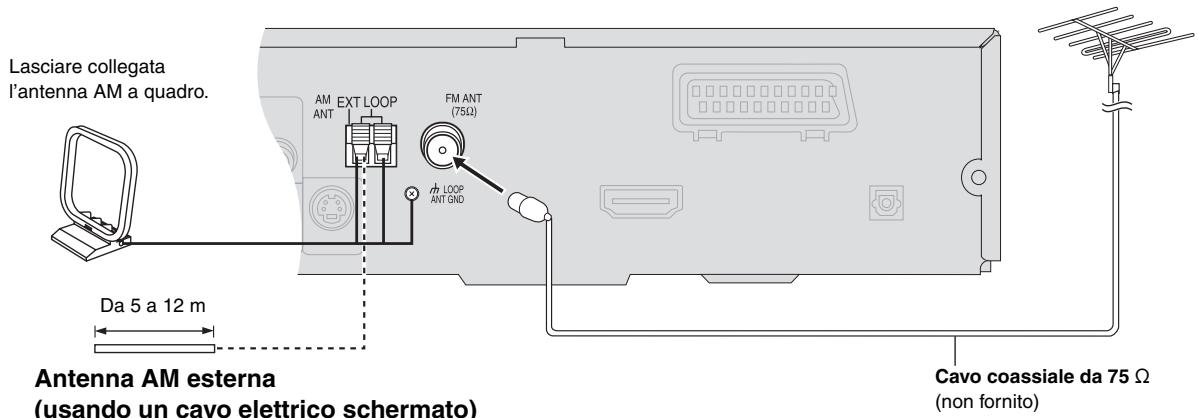

• Uso di un'antenna esterna (opzionale) (→ pagina 29).

Risparmio di corrente

Anche quando è spenta, l'unità principale consuma una piccola quantità di corrente (circa 0,5 W). Per risparmiare energia quando non si intende usare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione alla presa di corrente domestica.

Dopo aver collegato il cavo di alimentazione, bisogna impostare di nuovo alcune opzioni della memoria.

Nota

Il cavo di alimentazione CA in dotazione deve essere usato soltanto con questa unità. Non usarlo con altri componenti. Inoltre, non usare cavi per altri componenti con questa unità.

PASSO 6

Preparazione del telecomando

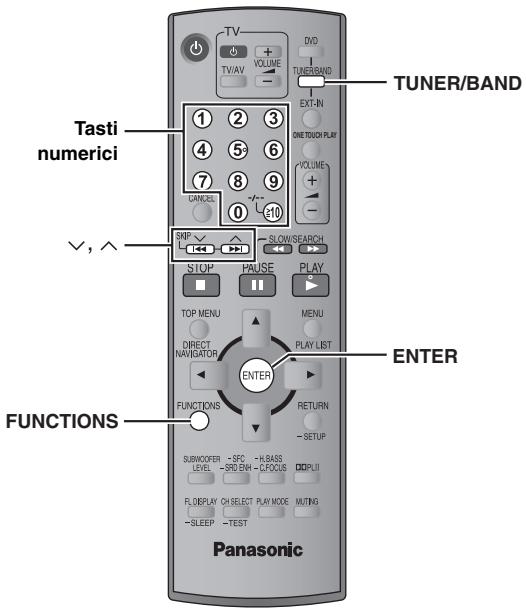

Telecomando

Pile

Inserire con le polarità (+ e -) allineate con quelle del telecomando.

Non usare pile ricaricabili.

Non:

• mischiare pile vecchie e nuove.
• usare contemporaneamente pile di tipo diverso.
• riscaldare le pile o esporle a una fiamma.
• smontare le pile o cortocircuitarle.
• cercare di ricaricare le pile alcaline o al manganese.
• usare pile con il rivestimento rovinato.

Una manipolazione errata delle pile può causare perdite di acido, che può danneggiare il telecomando.

Rimuovere le pile se non si intende usare il telecomando per un lungo periodo di tempo. Conservare le pile in un luogo fresco e buio.

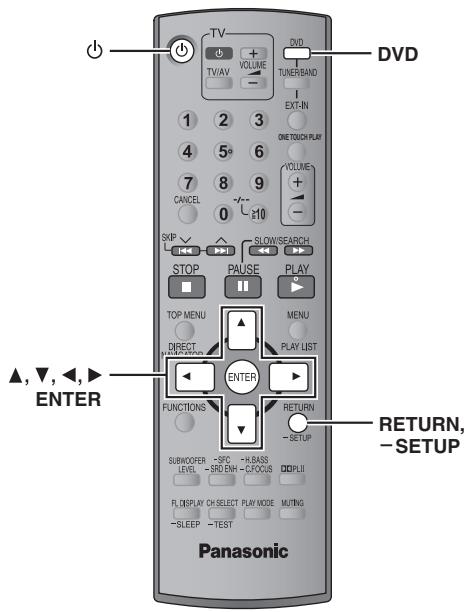

Uso

Puntare verso il sensore per segnali del telecomando (→ pagina 12) posizionandosi direttamente davanti a essa alla distanza massima di 7 m senza ostacoli frapposti.

La schermata QUICK SETUP consente di eseguire le impostazioni necessarie.

Per visualizzare l'immagine dall'unità principale, accendere il televisore e cambiarne la modalità d'ingresso video (per es. VIDEO 1, AV 1, ecc.).

• Per cancellare la modalità d'ingresso video, consultare le istruzioni per l'uso del televisore.

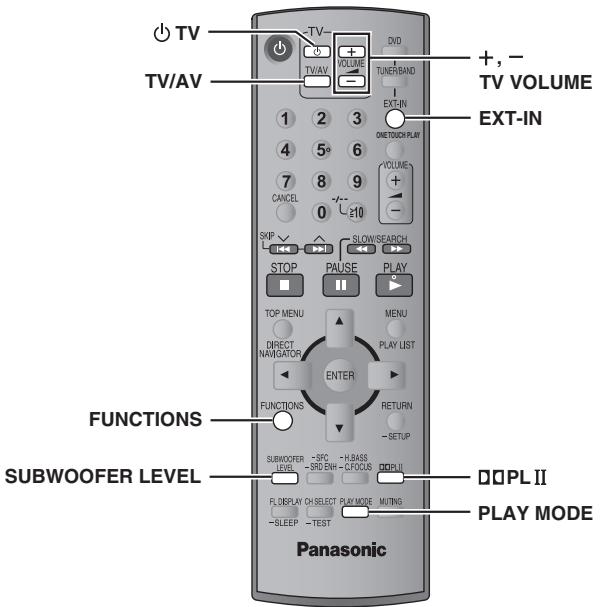

• Il telecomando può eseguire alcune operazioni di base del televisore (→ pagina 33).

1	Accendere l'unità.
2	Selezionare “DVD/CD”.
3	Mantenere premuto per visualizzare la schermata QUICK SETUP.
4	Seguire le istruzioni dei messaggi ed effettuare le impostazioni.
5	Per terminare, premere QUICK SETUP.
6	Mantenere premuto per uscire.

Per cambiare queste impostazioni in seguito

Selezionare "QUICK SETUP" nella scheda "Others" (→ pagina 26).

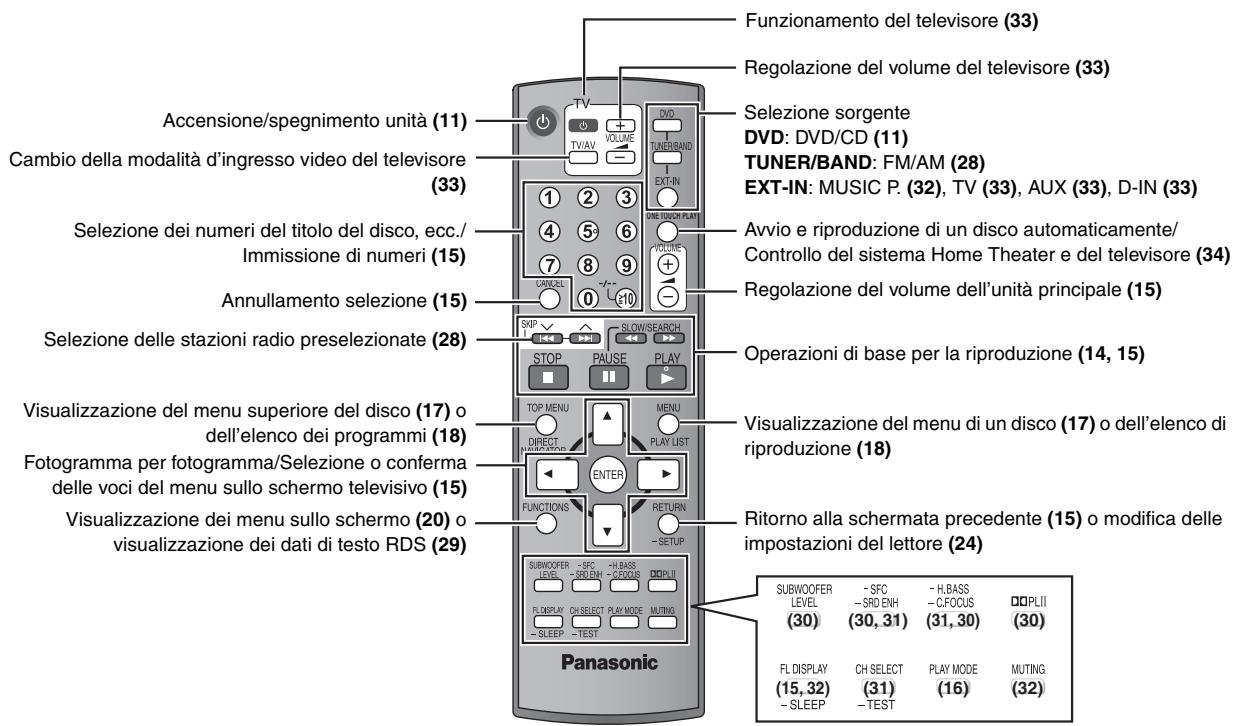

Vedere i riferimenti alle pagine tra parentesi.

Per usare le funzioni indicate con "—":

Tenere premuto il tasto per almeno 2 secondi.

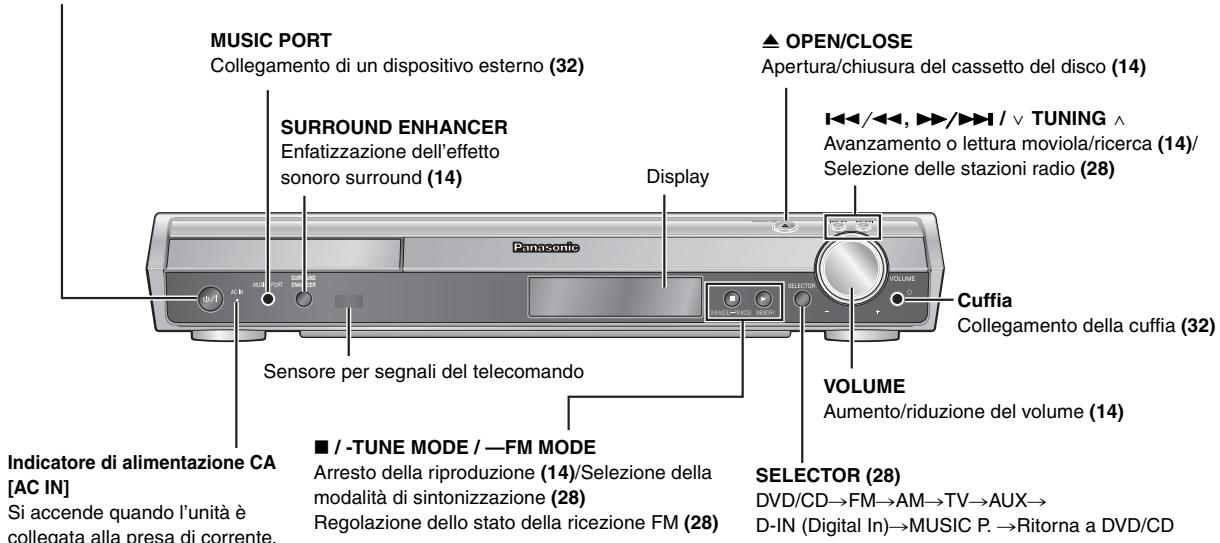

Interruttore di attesa/accensione [O/I]

Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente. (14)

TUNE MODE / FM MODE

▸ /MEMORY

Riproduzione dei dischi (14)/Memorizzazione delle stazioni radio in ricezione (28)

SELECTOR (28)

DVD/CD → FM → AM → TV → AUX →

D-IN (Digital In) → MUSIC P. → Ritorna a DVD/CD

Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con i formati. Le icone come DVD indicano i formati.

DVD VIDEO	DVD-Video DVD-V
AUDIO	DVD-Audio DVD-A DVD-V • DVD-V Alcuni dischi DVD-Audio hanno il contento dei DVD-Video. Per riproduire il contento dei DVD-Video, selezionare "Play as DVD-Video" in Other Menu (→ paging 23).
COMPACT DISC	Video CD VCD • Inclusi SVCD (conforme allo standard IEC62107)
SUPERVIDEO
DVD-RAM RAM RAM 4.7	DVD-RAM DVD-VR MP3 JPEG MPEG4 DivX *1 • DVD-VR Registrati con apparetchiature che utilizzato la versione 1.1 di Video Recording Format (uno standard unificato di registrazione video), quali videoregistratori DVD, videocamere DVD, personal computer e casi via. • JPEG Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic con lo standard DCF (Design rule for Camera File system) versione 1.0. • MPEG4 Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic [conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (Simple Profile)systema video/sistema audio G.726].
DVD-R R R4.7	DVD-R (DVD-Video)*2/DVD-RW (DVD-Video) DVD-V • Dischi registrati e finalizzati*3 con videoregistratori DVD o videocamere DVD. DVD-R (VR)*2/DVD-RW (VR) DVD-VR • Dischi registrati e finalizzati*3 con videoregistratori DVD o videocamere DVD con Video Recording Format (uno standard unificato di videoregistrazione) versione 1.1 (o solo 1.2 DVD-R DL). DVD-R/DVD-RW MP3 JPEG MPEG4 DivX *1 • Finalizzare*3 il disco dopo la registrazione.
R DL	+R (Video)*2/+RW (Video) DVD-V • Dischi registrati e finalizzati*3 con videoregistratori DVD o videocamere DVD.
COMPACT DIGITAL AUDIO	CD CD WMA MP3 JPEG VCD MPEG4 DivX *1 • Questa unità peut eseguire lalettura dei CD-R/RW registrati con i formati sopra indicati. Chiudere le sessioni o finalizzare*3 il disco après la registrazione. • CD Questa unità è compatible con HDCD, ma non supporta la funzione Peak Extend per l'espansione dell'intervaldo dinamico dei segnali di livello elevato. I CD codificati HDCD hanno un suono migliorie perché sono codificati con 20 bit indece che con 16 bit come tutti gli altri CD. • WMA MP3 JPEG Questa unità è inoltre in grado di eseguire lalettura dei dischi HighMAT. • WMA Questa unità non èCompatible con Multiple Bit Rate (MBR: file avento stesso contento codificato con velocità in bit diverse).

1 Non sono supportate le funzioni aggiunte con DivX Ultra. ² Include dischi a facciata singola e doppio strato. ³ Processo che consente la riproduzione con apparecchiature disponibili. - In alcuni casi potrebbe non essere possibile riprodurre i suddetti dischi a causa del tipo di disco o dello stato della registrazione.

■ Dischi che non possono essere letti

Versione 1.0 di DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD e Photo CD, DVD-RAM che non possono essere rimossi alla cartuccia, DVD-RAM da 2,6-GB e 5,2-GB, nonché "Chaoji VCD" disponibili sul mercato, compresi CVD, DVCD e SVCD non conformi allo standard IEC62107.

Precauzione per i dischi

Per pulire i dischi

Pulire con un panno inumidito e poi asciugare con un panno asciutto.

Precauzioni per la manipolazione dei dischi

• Non attaccare etichette o adesivi ai dischi (questo può deformare il disco, rendendolo inutilizzabile).
• Non scrivere sul lato dell'etichetta con una penna biro od altro strumento per scrivere.
• Non usare spray di pulizia per dischi, benzina, diluenti, liquidi di prevenzione dell'elettricità statica o un qualsiasi altro solvente. Non usare protezioni o coperchi antigraffi. Non usare i seguenti dischi:
• Dischi con residui di adesivi in seguito alla rimozione di autoadesivi o etichette (dischi presi a noleggio, ecc.).
• Dischi deformati o incrinati
• Dischi di forma irregolare, ad esempio a forma di cuore.

Sistema video

• Questa unità può utilizzare i dischi PAL e NTSC, ma il televisore deve poter usare lo stesso sistema dei dischi.
• Non è possibile visualizzare correttamente i dischi PAL su un televisore NTSC.
• Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un televisore PAL (→ pagina 25, "NTSC Disc Output" nella scheda "Video").

Manutenzione

Pulire l'unità con un panno morbido e asciutto.

• Non usare mai alcol, diluenti per vernici o benzina per pulire l'unità.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che accompagnano il panno.

Non utilizzare i prodotti per la pulizia delle lenti disponibili in commercio perché potrebbero causare malfunzionamenti. In genere la pulizia del gruppo ottico non è necessaria, anche se ciò dipende dall'ambiente di utilizzo.

Prima di spostare l'unità, accertarsi che il cassetto del disco sia vuoto. In caso contrario, si rischia di danneggiare seriamente il disco o l'unità.

Per visualizzare l'immagine dall'unità principale, accendere il televisore e cambiare la modalità d'ingresso video (per es. VIDEO 1, AV 1, ecc.).

• Per cancellare la modalità d'ingresso video, consultare le istruzioni per l'uso del televisore.

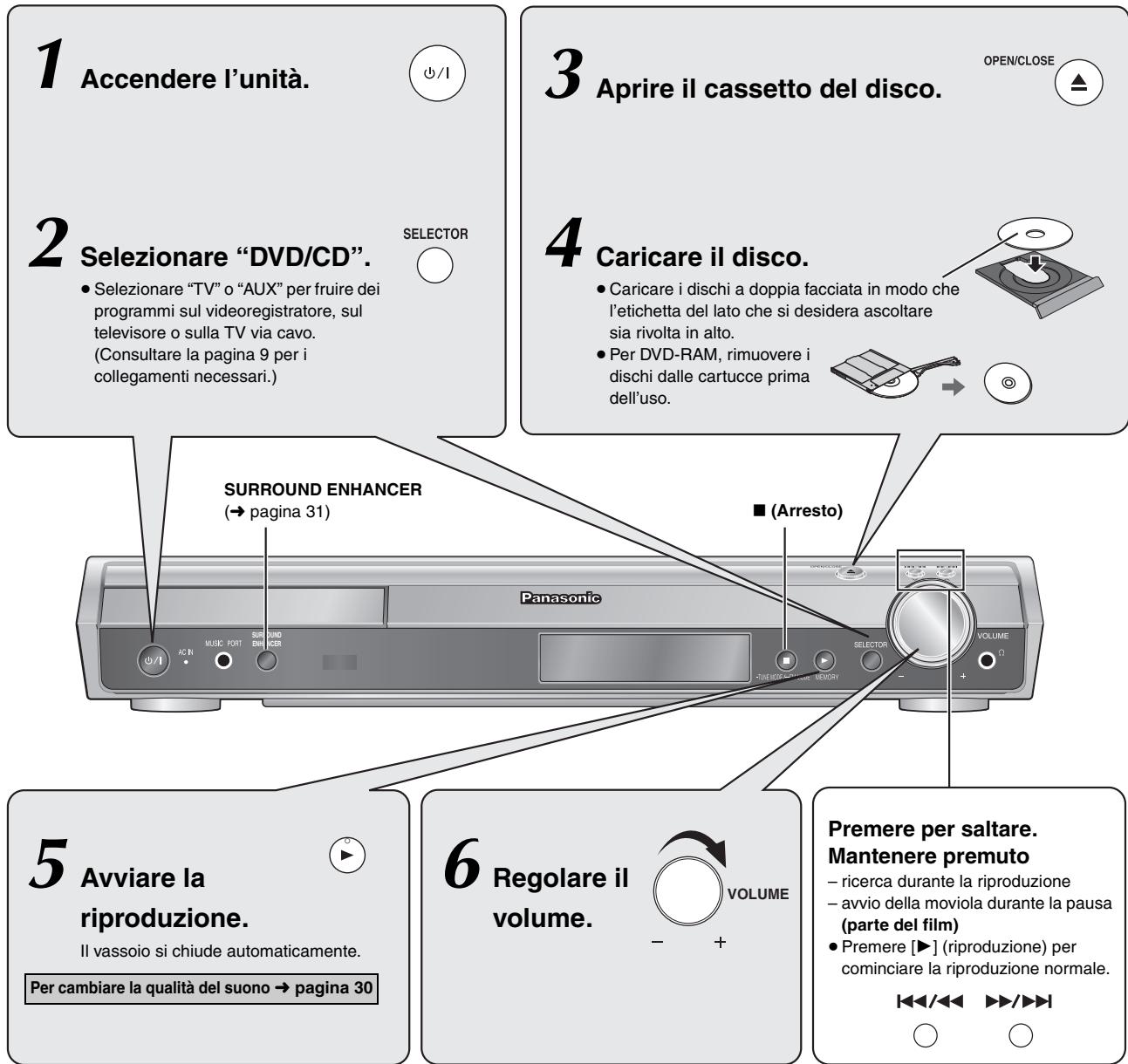

Uso dell'unità principale

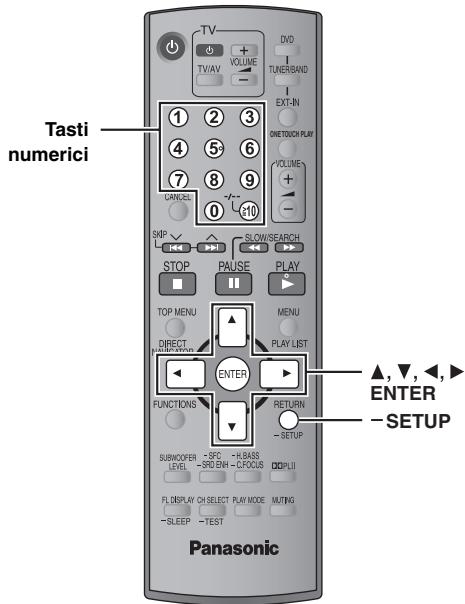

Note

• I dischi continuano a girare quando vengono visualizzati i menu. Per proteggere il motore dell'unità e lo schermo televisivo, premere [■] (Arresto) quando si finisce con i menu.
• È possibile che il numero totale dei titoli dei dischi +R/+RW non venga visualizzato correttamente.

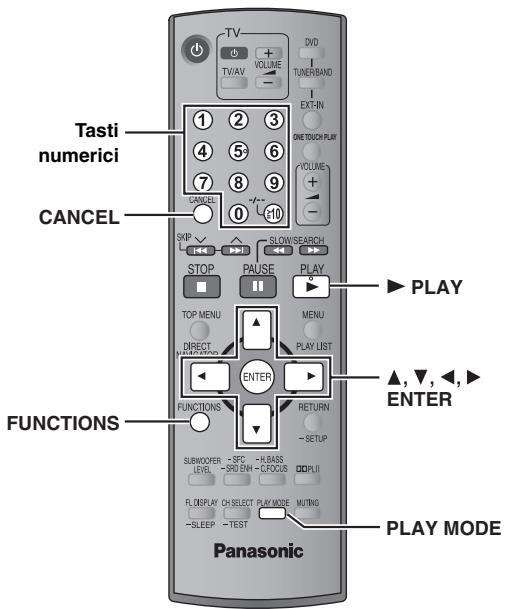

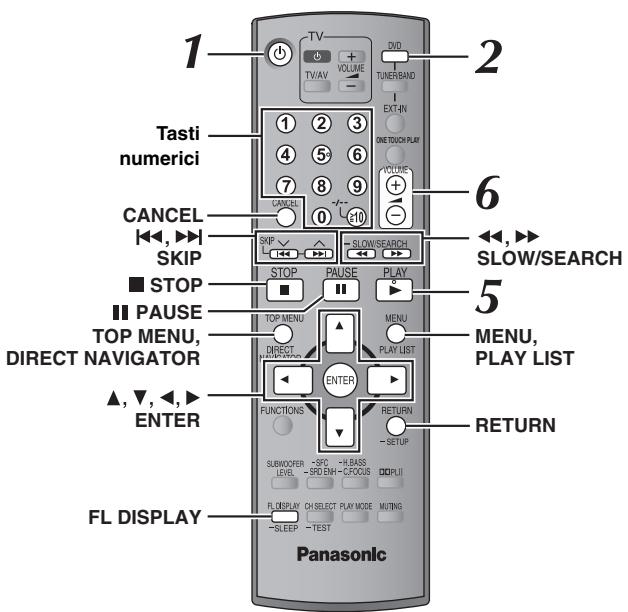

Uso del telecomando

Arresto

STOP

La posizione viene memorizzata+ mquntre sul display viene visualizzato "RESUME". •Premere [▶ PLAY] per continuire lagettura. •Premere di nuovo [■ STOP] per cancellare la posizione.

Pausa

PAUSE

Premere [▶ PLAY] per riavviare la riproduzione.

Salto	SKIP	-
	Δ	[WMA MP3 JPEG MPEG4 DivX [Questa funzione non più essere usata durante lagettura programmata e lagettura casuale (→).[▲,▼]: Salto dei gruppi]
	ENTER Δ	[←,▶]: Salto del contento

Ricerca (durante la lettura)	SLOW/SEARCH	Fino a 5 passi. Premere [▶ PLAY] per cominciare la riproduzione normale.
Moviola (durante la pausa)		VCD Moviola: soltanto nella direzione in avanti. MPEG4 DivX Moviola: Non operativa.

Fotogramma per fotogramma (durante la pausa)

DVD-A (parte del film) DVD-VR DVD-V VCD Soltanto nella direzione in avanti.

Selezione della voce sullo schermo	Selezionare
	-
	Confermare

Immettere il numero	1 2 3 4 5 6 7 8 9 0 ≥10	DVD-VR DVD-A DVD-V VCD CD per es., Per selezionare 12: [≥10] → [1] → [2] VCD con controllo dellalettura Premere [■STOP] per cancellare la funzione PBC, e quando premere i tasti numerici. WMA MP3 JPEG MPEG4 DivX per es., Per selezionare 123: [1] → [2] → [3] → [ENTER] • Premere [CANCEL] per cancellare il(i) numero(o)i.
	ENTER
	CANCEL

Menu del disco	TOP MENU DIRECT NAVIGATOR	DVD-A DVD-V Visualizza il menu principale di un disco. DVD-VR Premere il tasto per visualizzare i programmi (→ paglia 18).
	MENU PLAY LIST	DVD-V Visualizza il menu di un disco. DVD-VR Premere il tasto per visualizzare una lista dilettura (→ paglia 18).
	RETURN Og	VCD conCONTROLLO dellalettura Visualizza il menu di un disco.

Ritorno alla schermata precedente	RETURN	-
Display dell'unità principale	FL DISPLAY	DVD-VR DVD-A DVD-V WMA MP3 MPEG4 DivX Visualizzazione del tempo ↔Schemata delle informazioni (per es. [DVD-VR]Numero del programma) JPEG Quando la funzione di proiezione delle diapositive (→一页a 20) è attivata: SLIDE↔Numero del contento Quando la funzione di proiezione delle diapositive non è attivata: PLAY↔Numero del contento

Visualizzazione dello stato attuale della riproduzione

Premere [FUNCTIONS].

Ad ogni pressione del tasto:

Menu principale (→ pagina 20) Di base Dettagli non attiva (nessuna visualizzazione sullo schermo)

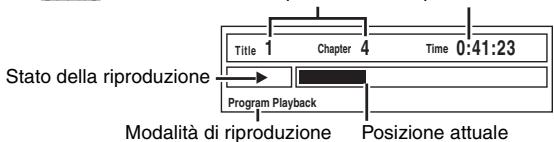

Di base

per es., DVD-V Traccia in corso di riproduzione Tempo trascorso

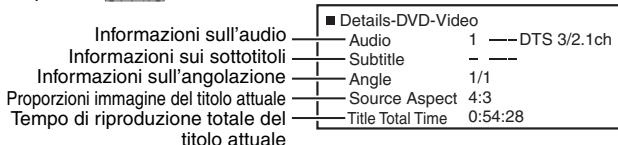

Dettagli

per es., DVD-V

• MPEG4 DivX Le informazioni su video e sull'audio non vengono visualizzate durante la ricerca.

Riproduzione di tutti i gruppi, programmata e casuale

• È possibile selezionare "Play as Data Disc" in Other Menu (→ pagina 23) se le seguenti funzioni non sono disponibili per riprodurre il contenuto di WMA, MP3, JPEG, video MPEG4 o DivX.
• DVD-V La lettura di alcune opzioni non è possibile anche se sono state programmate. DVD-A Alcuni dischi contengono gruppi bonus. Se dopo la selezione di un gruppo appare la schermata della password, immettere la password con i tasti numerici per la lettura dei gruppi bonus. Vedere anche la copertina del disco.

Premere [PLAY MODE] durante l'arresto.

La lettura di tutti i gruppi, casuale e programmata appare in sequenza.

Tutti i gruppi (DVD-A) → Programma → Casuale

non attiva (Riproduzione normale)

Per uscire alla modalità di riproduzione di tutti i gruppi, programmata o casuale

Premere più volte [PLAY MODE] durante l'arresto.

Lettura di tutti i gruppi

DVD-A

Premere [▶ PLAY].

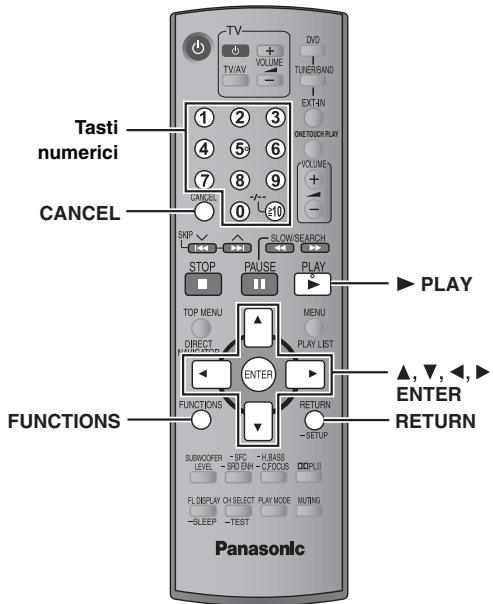

Lettura programmata (fino a 32 selezioni)

1 Premere i tasti numerici per scegliere la selezione. (WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

per es., DVD-V

1
	Play
	Clear
	Clear all

Ripetere quel passo per programmare altre opzioni. - Per selezionare un numero di 2 cifre, per es., Per selezionare 12: [≥10] → [1] → [2] WMA MP3 JPEG MPEG4 DivX [1] → [2] → [ENTER]

2 Premere [▶ PLAY].

Per selezionare un'opzione con i tasti del cursore

Premere [ENTER] e [Δ, ∇] per selezionare un'opzione, poi premere di nuovo [ENTER] per confermare.

Per selezionare tutte le opzioni

Mentre è evidenziato il campo "Chapter", "Track" o "Content", premere [▲,▼] per selezionare "ALL". Quindi, premere di nuovo [ENTER] per confermare.

per es., DVD-V

Chapter	Time
: ALL

Per cancellare il programma selezionato

1 Premere [▲,▼] per selezionare il numero del programma. 2 Premere i tasti numerici per cambiare ciascuna selezione.

(WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

Per cancellare il programma selezionato

1 Premere [▲,▼] per selezionare il numero del programma. 2 Premere [CANCEL] (oppure premere [▲,▼,◀,▶] per selezionare "Clear", quindi premere [ENTER]).

Per cancellare l'intero programma

Selezionare "Clear all" con [▲,▼,◀,▶] e premere [ENTER].

L'intero programma viene cancellato anche quando si apre il cassetto del disco, si spegne l'unità o si seleziona un'altra sorgente.

Lettura casuale

DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX

Premere i tasti numerici per selezionare un gruppo o un titolo.

(WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

per es., DVD-V

Random Playback

Choose a title. Title 1

DVD-A

• Per immettere tutti i gruppi, premere [◀, ▶] per selezionare "All", quindi premere [ENTER].
• Per deselezionare un gruppo, premere i tasti numerici corrispondenti al gruppo che si desidera cancellare.

2 Premere [▶ PLAY].

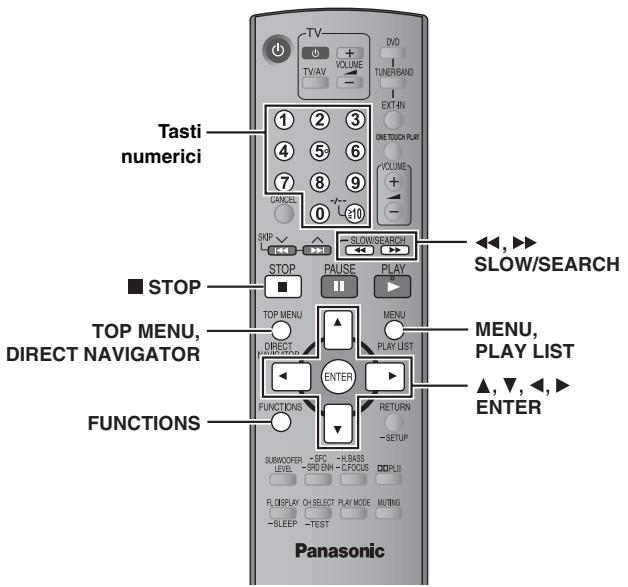

Lettura dei dischi di dati

WMA MP3 JPEG MPEG4 DivX

TOP MENU / MENU

È possibile selezionare "Play as Data Disc" in Other Menu (→ pagina 23) se le seguenti funzioni non sono disponibili per riprodurre il contenuto di WMA, MP3, JPEG, video MPEG4 o DivX.

• Lettura dei dischi HighMAT™ (→ pagina 18)

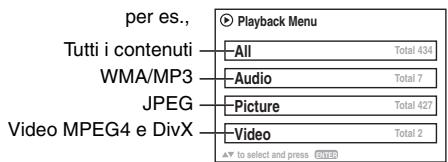

Riproduzione degli elementi in base a un ordine (Playback Menu)

1 Premere [TOP MENU].

• Per uscire alla schermata, premere [TOP MENU].

2 Premere [▲, ▼] per selezionare "All", "Audio", "Picture" o "Video", quindi premere [ENTER].

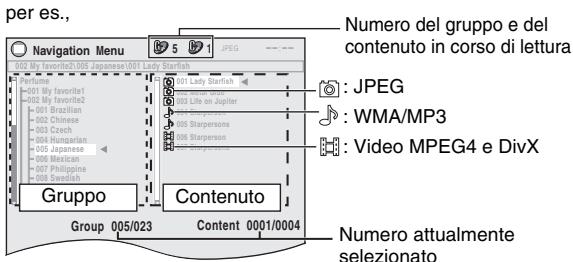

Riproduzione dall'elemento selezionato (Navigation Menu)

1 Premere [MENU].

• Per uscire alla schermata, premere [MENU].

2 Premere [4] seguito da [Δ, ∇] per selezionare il gruppo, quindi premere [ENTER]. 3 Per riprodurre nell'ordine i contenuti del gruppo, premere [ENTER].

Per avviare la riproduzione a partire dal contenuto selezionato

Premere [Δ, ∇] per effettuare la selezione, quindi premere [ENTER].

Utilizzo dei menu secondari

① Mentre viene visualizzato Navigation Menu, premere [FUNCTIONS]. ② Premere [Δ, ∇] per selezionare una voce e quindi premere [ENTER].

Le voci visualizzate sono diverse a seconda del tipo di disco.

✓ Multi——	Vengono visualizzati i gruppi e il contento.
List——	Soltanto i contentuti
Tree——	Soltanto i gruppi
Thumbsail——	Anteprime JPEG
Next group——	Passa al gruppo successivo
Previous group——	Torna al gruppo precedente
All——	WMA/MP3, JPEG, video MPEG4 e DivX
Audio——	WMA/MP3 soltanto
Picture——	JPEG soltanto
Video——	Video MPEG4 e DivX
Help display——	Per cambiare tra i messaggi di guid e l'indicatore del tempo digettura trascorso
Find——	Per la ricerca mediana il contentuto o titolo del gruppo (→ sotto)

Ricerca per contenuto o titolo del gruppo

Evidenziare il titolo di un gruppo o di un contenuto ed eseguire la ricerca rispettivamente all'interno del gruppo o del contenuto.

① Mentre viene visualizzato il menu (→ sola), premere [A,▼] per selezionare "Find" e quindi premere [ENTER].

② Premere [Δ, ∇] per selezionare un carattere, quindi premere [ENTER].

Ripetere il procedimento per immettere un altro carattere. - Vengono cercati anche i caratteri in lettere minuscole. - Premere [▲, ▲] SLOW/SEARCH] per passare tra A, E, I, O e U. - Premere [←] per cancellare un carattere. - Lasciare l'asterisco (*) per cercare i titoli che includono il carattere inserito. - Cancellare l'asterisco (*) per cercare i titoli che cominciano con il carattere inserito. Per aggiungere di nuovo l'asterisco (*), visualizzare di nuovo il sottomenu e selezionare "Find".

③ Premere [▶] per selezionare "Find" e quindi premere [ENTER]. Appare la schermata con i risultati della ricerca. ④ Premere [Δ, ∇] per selezionare il contenuto o il gruppo, quindi premere [ENTER].

Selezione delle tracce usando il CD text

CD

Riproduzione di dischi RAM e DVD-R/-RW (DVD-VR)

DVD-VR

DIRECT

NAVIGATOR

I titoli vengono visualizzati con la riproduzione CD text.

1 Premere [TOP MENU] o [MENU].

• Per uscire alla schermata, premere [TOP MENU] o [MENU].

Esempio di CD text

2 Premere [\triangle ,\nabla ] per selezionare la traccia, quando premere [ENTER].

• Premere [FUNCTIONS] per visualizzare lo stato di riproduzione e la posizione corrente.

Lettura dei dischi HighMAT™

WMA MP3 JPEG

MENU

/

1 Premere [TOP MENU].

• Per uscire alla schermata, premere [■ STOP].
• Per cancellare lo sfondo del menu con lo sfondo registrato sul disco, premere [FUNCTIONS].

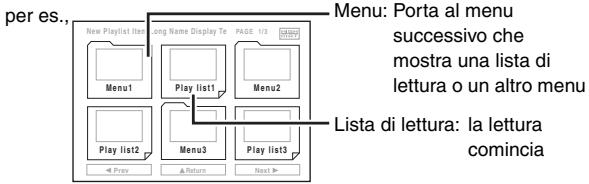

2 Premere [▲,▼,◀,▶] per selezionare l'opzione, quindi premere [ENTER].

• Eventualmente, ripetere questo passo.

Selezione dalla lista

1 Durante la lettura

Premere [MENU].

• Per uscire dalla schermata, premere [MENU].

per es.,

2 Premere [A] seguito da [▲,▼] per spostarsi tra gli elenchi "Playlist", "Group" e "Content".

3 Premere [▶] seguito da [▲,▼] per selezionare una voce, quindi premere [ENTER].

• I titoli appaiono solo se sono stati registrati sul disco.
• Non è possibile modificare i programmi, le liste di lettura e i titoli del disco.

Lettura dei programmi

1 Premere [DIRECT NAVIGATOR].

• Per uscire dalla schermata, premere [DIRECT NAVIGATOR].

per es.,

2 Premere [Δ, ∇] o i tasti numerici per selezionare il programma.

• Per selezionare un numero di 2 cifre, per es., 12: [≥10] → [1] → [2]
• Premere [▶] per visualizzare il contenuto del programma e del disco.

3 Premere [ENTER].

Lettura di una lista di lettura

Solo quando il disco contiene una lista di lettura.

1 Premere [PLAY LIST].

• Per uscire dalla schermata, premere [PLAY LIST].

per es.,

2 Premere [Δ, ∇] o i tasti numerici per selezionare la lista di lettura.

• Per selezionare un numero di 2 cifre, ad esempio 12: [≥10] → [1] → [2]

3 Premere [ENTER].

Preselezione delle scene una alla volta

① Mentre viene visualizzato il menu della lista di lettura, premere [>]. ② Premere [Δ, ∇] per selezionare "Scene List" e quindi premere [ENTER].

• "Contents" mostra le informazioni della lista di lettura.

③ Premere [△, ∇, ◁, ▷] per selezionare una scena, quindi premere [ENTER].

Suggerimenti per la creazione di dischi dati

Se sono disponibili oltre 8 gruppi, l'ottavo gruppo viene visualizzato sulla medesima linea verticale nella schermata di menu. L'ordine di visualizzazione nella schermata dei menu e nella schermata del computer potrebbe essere differente. - La presente unità non è in grado di riprodurre file registrati con il metodo di scrittura a pacchetti.

DVD-RAM

• I dischi devono essere conformi allo standard UDF 2.0.

DVD-R/RW

• I dischi devono essere conformi allo standard UDF bridge (UDF 1.02/ISO9660).
• Questa unità non è compatibile con dischi multissessione. Verrà riprodotta unicamente la sessione predefinita.

CD-R/RW

• I dischi devono essere conformi al livello ISO9660 1 o 2 (eccetto i formati estesi).
• Questa unità supporta la multissessione ma, se sul disco sono presenti molte sessioni, l'inizio della lettura richiede più tempo. Per evitare ciò, mantenere al minimo il numero di sessioni.

Assegnazione dei nomi alle cartelle e ai file

(Questa unità considera i file come contenuti e le cartelle come gruppi.)

Al momento della registrazione, aggiungere un prefisso alla cartella e ai nomi dei file. Per tali prefissi, utilizzare numeri che abbiano una stessa quantità di cifre e nell'ordine in cui si intende riprodurli. (Talvolta, questo criterio potrebbe non fornire i risultati desiderati). I file devono avere l'estensione (→);

WMA (Estensione: ".WMA" o ".wma")

• Velocità di compressione compatibile: da 48 Kbyte/sec. a 320 Kbyte/sec.
• La lettura dei file WMA protetti alla copia non è possibile.
• Questa unità non supporta il Multiple Bit Rate (MBR).

MP3 (Estensione: ".MP3" o ".mp3")

• Velocità di compressione compatibile: da 32 Kbyte/sec. a 320 Kbyte/sec.
• Questa unità non supporta i tag ID3.
• Velocità di campionamento compatibili:

DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 e 48 kHz

• CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz

JPEG (Estensione: ".JPG", ".jpg", ".JPEG" o ".jpeg")

• È possibile visualizzare file JPEG ripresi con una videocamera digitale conforme allo standard DCF (Design rule for Camera File system) versione 1.0. È possibile che non vengano visualizzati i file alterati, modificati o salvati con software di elaborazione di immagini.
• Questa unità non è in grado di visualizzare le immagini in movimento, MOTION JPEG e altri formati simili, immagini fisse non JPEG (ad es., TIFF) o riprodurre immagini con audio associato.

MPEG4 (Estensione: ".ASF" o ".asf")

• È possibile riprodurre dati MPEG4 [conformi alle specifiche SD VIDEO (standard ASF)/sistema video MPEG4 (Simple Profile)/sistema audio G.726] registrati con videocamere SD multi camera o videoregistratori DVD Panasonic.
• La data di registrazione può differire da quella effettiva.

DivX (Estensione: ".DIVX", ".divx", ".AVI" o ".avi")

• È possibile riprodurre tutte le versioni di video DivX (incluso DivX®6) [sistema video DivX/sistema audio MP3, Dolby Digital o MPEG] con la riproduzione standard di file multimediali DivX. Non sono supportate le funzioni aggiunte con DivX Ultra.
• La funzione GMC (Global Motion Compensation) non è supportata.
• Potrebbe essere impossibile visualizzare correttamente file DivX di dimensioni superiori a 2 GB o privi di indice.
• Questa unità è compatibile con tutte le risoluzioni, sino a un massimo di 720 × 480 (NTSC)/ 720 × 576 (PAL).
• È possibile selezionare fino a 8 tipi di audio e sottotitoli.

per es., MP3 radice

1	FUNCTIONS	Visualizza il menu principale.
2	Selezionare Procedere al menu successivo	Selezionare il menu. per es., DVD-V
	Ritornare al menu precedente	Functions Title 1/2 Chapter 3/10 Time 0:24:31 Audio 1 English Subtitle 2 Spanish
3	Selezionare	Effettuare le impostazioni. per es., DVD-V
	Enter Confermare	Functions Title 1/2 Chapter 3/10 Time 0:24:31 Audio 1 English Subtitle 2 Spanish
4	RETURN	Premere per uscire.

Menu principale Le voci visualizzate sono diverse a seconda del tipo di disco.
Program	Per cominciare da un'opzione specifica per es., DVD-VR Per selezionare 12: Premere i tasti numerici: [1] → [2] → [ENTER]
Group
Title
Chapter
Track
Track	Functions
Chart
Album
Content	Program Search ↓ 12 Time 0:34:15 Audio

Time	(Le funzioni Time Slip e Time Search non sono disponibili per i dischi +R/+RW.)Per saltare in incrementi o decrementi (Time Slip solo per la riproduzione)1 Premere [ENTER] due volte per visualizzare l'indicatore Time Slip.2 Premere [▲,▼] per selezionare il tempo e premere [ENTER].·Per cambiare i passi più rapidamente, Maintainere premuto [▲,▼].Per,iniziare da un punto specifico (Time Search)Per cambiare la visualizzazione del tempo restante/ trascorso
Video	MPEG4 DivXPer visualizzare il numero di pixelDivx Vengono visualizzati ancche i fps (fotogrammi al secondo).
Audio	DVD-A DVD-V DivX (con trace audio multiple)Per selezionare la colonna sonoraDVD-VR VCD DivXPer selezionare “L”,“R” o “LR”DVD-V (Dischi Karaoke)Per selezionare “On” o “Off” per la musica cantata·Per ulteri di dettagli,fare riferimento alle istruzioni del disco.Tipo/dati del segnale LPCM/PPCM/Digital/DTS/MP3/MPEG: Tipo di segnale kHz (Frequenza di campionamento)/bit/ch (Numero di canali)per es., 3/2 .1ch.1: Effetto di bassa frequenza(non visualizzato se il segnale è assente)0:Niente surround1: Surround monofonico2: Surround stereofonico (destro/sinistro)1: Centrale2: Anteriore sinistro+Anteriore destro3: Anteriore sinistro+Anteriore destro+CentraleDivx Se si modifica l'audio di un disco video DivX,l'avvio della riproduzione potrebbe richiedere qualche secondo.WMA MP3Per visualizzare il bit rate o la frequenza di campionamento corrente
Still Picture	Per cambiare i fermi immagine
Thumbnail	Per visualizzare le immagini miniaturizzate
Subtitle	DVD-V DivX (con sottotitoli multipli)VCD (soltanto SVCD)Per selezionare la lingua dei sottotitoliSui dischi +R/+RW, potrebbe essere visualizzato un numeroanche per i sottotitoli non visualizzati.DVD-VR “On” o “Off” viene visualizzato soltanto con i dischi che contengono le informazioni di attivazione/disattivazione dei sottotitoli (non è possibile registrarile informazioni di attivazione/disattivazione dei sottotitoli utilizzato registratori DVD Panasonic).
Marker (VR)	DVD-VRPer richiamare un marcatore registrato con i videoregistratori DVDPremere [▲,▼]→Premere [ENTER].
Angle	(con angoli multipli)Per selezionare un'angolazione video
Rotate Picture	Per ruotare le immagini
Slideshow	Per attivare/disattivare la proiezione di diapositive On←→ OffPer cambiare la sincronizzazione per la proiezione di diaposiveDa 1 (veloce) a 5 (lenta)
Other Settings	(→pagea 21)
Play Speed	DVD-A (parte del film) DVD-VR DVD-V Per cancellare la velocità dietta - da "×0.6" a "×1.4" Premere [PLAY] per tornare alla riproduzione normale. Dopo aver cancellato la velocità - Dolby Pro Logic II e Sound Enhancement non hanno nessun effetto. - L'uscita audio passa a 2 canali stereofonici. - La frequenza di campionamento di 96 kHz viene convertita a 48 kHz. A seconda della modalità di registrazione del disco, questa funizione potrebbe non essere disponibile.

Play Menu (Menu di lettura)

Soltanto quando viene visualizzato il tempo di lettura trascorso. Funzione con tutti i contenuti JPEG.

Repeat	DVD-VR: Program (Programma)→All (Tutti)→Off (Non attivo) • Durante lalettura della lista dilettura Scene (Scena)→Playlist (Li stà da leettura)→Off (Non attivo) DVD-A: Track (Brano)→Group (Gruppo)*→Off (Non attivo) DVD-V: Chapter (Capitolo)→Title (Titolo)*→Off (Non attivo) VCD CD: Track (Brano)→All (Tutti)→Off (Non attivo) WMA MP3 MPEG4 DivX: Content (Conteno)→Group (Gruppo)*→Off (Non attivo) JPEG: Group (Gruppo)*→Off (Non attivo) *“All” (Tutti) viene visualizzato durante la riproduzione di tutti i gruppi (DVD-A), programmata o casuale.
A-B Repeat	Eccetto JPEG DVD-VR (pare del fermo immagine) MPEG4 DivX Per ripetere una categoria specifica Premere [ENTER] nei punti iniziali e finali. Premere di nuovo [ENTER] per cancellare.
Marker	Eccetto DVD-VR Per marcare fino a 5 positioni di ripetizione dellalettura Premere [ENTER] (L'unità è pronta per accettare iMarcatori.) Per marcare una posizione: Premere [ENTER] (nel punto desiderato). Per marcare un'altra posizione: Premere [▲, ▲] per selezionare “*”→Premere [ENTER]. Per richiamare un marcatore: Premere [▲, ▲]→Premere [ENTER]. Per cancellare un marcatore: Premere [▲, ▲]→Premere [CANCEL]. ·Questa funzione non più essere usata durante lalettura programmata e lalettura casuale. ·Imarcatori aggiunti vengono cancellati quando siapre il cassetto del disco o se si dispone l'unità nella modalità di attesa.
Advanced Disc Review	DVD-VR (Eccetto parte immagini fisse) DVD-V (Eccetto +R/+RW) Consente di sfogliare il contento del disco e di avviare la riproduzione alla posizione selezionata. Nellascheda “Disc” (→一页 24) di “Advanced DiscReview”, è possibile selezionare “Intro Mode” o“Interval Mode”. Quando si individua un titolo/programma dariproduurre Premere [▲ PLAY]. ·A seconda del disco e della posizione di riproduzione, QUESTa funzione potrebbe non essere operative. ·DVD-VR Questa funzionalità non è disponibile durante la riproduzione di un elenco di riproduzione (→一页 18).

Picture Menu (Menu delle immagini)

Picture Mode	Normal Cinema1: Rende più dolci le immagini e miglioria i dettagli nelle scene scure. Cinema2: Rende più nitide le immagini e miglioria i dettagli nelle scene scure. Animation: Funzione adatta per i cartoni animati. Dynamic: Enfatizza il contrasto per immagini di grande impatto. User: Premere [ENTER] per selezionare "Picture Adjustment" (→ sotto).
	Picture Adjustment Contrast: Aumenta il contrasto tra parti chiare e parti scure dell'immagine. Brightness: Illumina l'immagine. Sharpness: Regola la nitidezza dei bordi delle line orizzontali. Colour: Regola la tonalità dei colori dell'immagine. Gamma: Regola la luminosità delle parti scure. Depth Enhancer: Riduce il rumore di fondo per dare una sensazione di magiore profundità.
Video Output Mode	Per selezionale una qualità dell'immagine adatta per il teilevisore (Le videoregistrazioni saranno convertite e riprodotte come immagini ad alta definizione.) Quando si utilizes un collegamento HDMI e "Video Output" (→ paging 26, Scheda "HDMI") è impostato su "On" *480p/576p/720p (progressivo) *1080i (interlacciato) • Selezionare un'uscita video contrassegnata con "*". Il contrassegno "* indica che l'uscita video è compatible con il teilevisore. • Selezionando un'uscita video non contrassegnata con "*" più causare una distorsione dell'immagine. Se l'imagine è distorta, tener premuto [CANCEL] fino a quando l'imagine viene visualizzata correttamente. (L'uscita tornera a "576p" o "480p"). • L'uscita dai terminali COMPONENT VIDEO OUT sarea "576p" o "480p". Quando non si utilizes un collegamento HDMI e "Video Output" (→ paging 26, Scheda "HDMI") è impostato su "Off" *480p/576p (progressivo) *480i/576i (interlacciato) Quando si selezione "xxx*p" (progressivo) e viene visualizzata una schermata di conferma, selezionare "Yes" soltanto se si sta effettando il collegamento a un tevisoreCompatible conuscita progressiva. * I numero visualizzati variano a seconda del disco riprodotto. Viene visualizzato uno dei dati sulla copra.

Other Settings (Altre impostazioni)

Le voci visualizzate sono diverse a seconda del tipo di disco.

Picture Menu (Menu delle immagini) (Continua)

Transfer Mode	Se si è selezionato "xxx*p" (progressivo) o "1080i" (interlacciato) (→).[21, "Video Output Mode" in Picture Menu), selezionare il metodo di conversione per l'uscita video adatto al tipo di materiale. • L'impostazione tornerà a Auto o Auto1 quando siCTL il cassetto del disco, si spegne l'unità o si selezioni un'altra sorgente. Durante la produzione di dischi PAL, contentu video MPEG4 o DivX Auto: Rileva automaticamente il film e il contentuto video, nonché lo converte adeguatamente. Video: Selezionare la funzione quando siCTL utilizeZZo Auto e il contentuto appara distorto. Cinema: Selezionare esta funzione se i bordi del film appaiano seghettati o irregulari quando è selezionata la funzione Auto. Tuttavia, se il contentuto video è distorto come migliorato nell'illustrazione a destra, selezionare Auto. Durante lalettura di dischi NTSC Auto1: Rileva automaticamente il film e il contentuto video, nonché lo converte adeguatamente. Auto2: In aggiunta alla funzione Auto1, rileva automaticamente i film con velocità di fotogramma diverse e li converter adeguatamente. Video: Selezionare la funzione quando siCTL utilizesZZo Auto1 e Auto2 e il contentuto appara distorto.
Source Select DivX	Se si selezione "Auto", il metodo di creazione dei contentu DivXiene individuato e riprodotto automaticamente. Se l'immagine è distorta, selezionare "I (Interlace)" o "P (Progressive)" a seconda del metodo di creatione utilizzato per la registrazione del disco. Auto, I (Interlace), P (Progressive)
HD Picture Enhancer	Disponibile quando è stato utilizzato il collegamento HDMI e "Video Output" (→).[26, Scheda "HDMI") è impostato su "On". Per rendere più nitida la qualità dell'immagine "720p" e "1080i" Off←1←2←3 (imagine più nitida) ↑
HDMI Colour Space	Disponibile quando è stato utilizzato il collegamento HDMI e "Video Output" (→).[26, Scheda "HDMI") è impostato su "On". Per selezionare il colore immagine adatto al teilevisore RGB YCbCr(4:4:4) YCbCr(4:2:2) • Se le summenzionate impostazioni non sono compatibili con il teilevisore, non verrà visualizzato. • "RGB Range" (→).[26, Scheda "HDMI") è disponibile quando "RGB" è selezionato.

Audio Menu (Menu del suono)

Dolby Pro Logic II	(→ paglia 30, Enfatizzazione del suono stereofonico: Dolby Pro Logic II)
Dialogue Enhancer	Per renderse più facile l'ascolto dei dialoghi nei film DVD-V (Dolby Digital, DTS, MPEG, 3-o più canali, con dialoghi registrati sul canale centrale) DivX (Dolby Digital, 3 o più canali, con dialoghi registrati sul canale centrale) On ←→ Off
Sound Enhancement	Per ascoltare audio di qualità ottimale simile a quello analogico DVD-VR [DVD-V] (solo dischi registrati a 48 kHz) WMA MP3 (Registrazione con frequenze diverse da 8 kHz, 16 kHz o 32 kHz) VCD CD On ←→ Off • A seconda della modalità di registrazione del disco, QUESTA funzione potrebbe non avere alcun effetto. • Non disponibile con MP3 su DVD-RAM o DVD-R/RW.

Display Menu (Menu di visualizzazione)

Information	JPEG On←→ Off
Subtitle Position	Da 0 a -60 (in passi di 2 unità)
Subtitle Brightness	Auto, da 0 a -7
4:3 Aspect	Per selezionare come visualizzare le immagini create per gli schermi con aspetto 4:3 su un tevisore 16:9 Normal: Allunga lateralmente le immagini. Auto: Espande le immagini letterbox 4:3 per riempire maggiornente lo schermo. Le altre immagini appaiano interamente al centro dello schermo. Shrink: Le immagini appaiano al centro dello schermo. Zoom: Amplia l'immagine in formato 4:3. Se il tevisore ha una funzione simile, usarla per ottenere un effetto migliorere.
Just Fit Zoom	Per selezionare il formato dello schermo appropriato al tevisore usato DVD-A ( parte del film) DVD-VR DVD-V VCD Auto, 4:3 Standard, European Vista, 16:9 Standard, American Vista, Cinemascope1, Cinemascope2 per es., MPEG4 DivX Standard (×0,25 schermo intero), Original (dimensione effettiva registrata) Full (schermo intero) • A seconda della modalità di registrazione del disco, QUESTA funzione potrebbe non essere disponibile.

Manual Zoom	Per la zoomata manuale di avvincinamento o di allontanamento - in passi da 0,01-unità da “×1.00” a “×1.60” - in passi da 0,02-unità da “×1.60” a “×2.00” - in passi da 0,05-unità da “×2.00” a “×4.00” (MPEG4 DivX soltanto) · Per cancellare i passi più rapidamente,mantener premuto [▲,▼]. · MPEG4 DivX In base al teilevisore collegatoe alle sue impostazioni, potrebbe nonessere possibile ingrandire fino a “×4.00”.
Bit Rate Display	DVD-A ( parte del film) DVD-VR DVD-V VCD MPEG4 DivX On ←→ Off
GUI See-through	Per renderere trasparente il menu sulloschermo Off, On, Auto
GUI Brightness	Per regolare la luminosità del menu sulloschermoda -3 a +3
HDMI Status	Indica varie informazioni quando è collegatoal terminale HDMI AV OUT. (⇒ sotto, Conferma informazioni HDMI)

Other Menu (Menu Altro)

Setup	(→ pagina 24)
Play as DVD-Video	Per riproduire contenti DVD-Video suDVD-Audio
Play as DVD-Audio	Selezionare "Play as DVD-Video".
Play as DVD-VR,Play as HighMAT	Per usare le funzioni dei dischi dati(→ pagina 17)(Per riproduire il contento di JPEG, MP3, video MPEG4 o DivX su DVD-RAM, o per riproduire dischi HighMAT senza usare lafunzione HighMAT)
Play as Data Disc	Selezionare "Play as Data Disc".

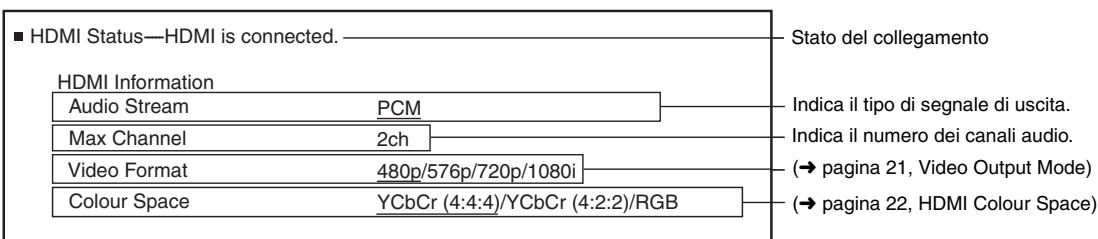

Conferma informazioni HDMI

Note

• Sono visualizzati tutti i tipi di uscite possibili.
• L'uscita attuale per "Audio Stream", "Video Format" e "Colour Space" sarà sottolineata. (Se si seleziona un'uscita video non contrassegnata con "*" in "Video Output Mode" in Picture Menu, il formato video selezionato non sarà sottolineato.)
• Se "Audio Output" è impostato su "Off" (→).[Audio Stream] verrà visualizzato "---" in "Audio Stream" e "Max Channel".

• Le impostazioni rimangono invariate anche se si dispone l'unità nella modalità di attesa.

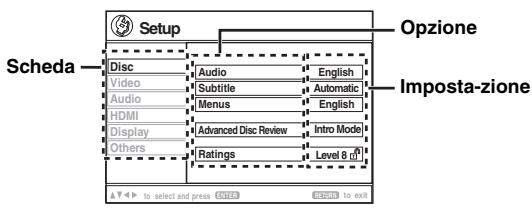

• Le opzioni sottolineate dello schema seguente sono preimpostate in fabbrica.

1	- SETUP	Mantenere premuto per il menu di impostazione. Se non è stata eseguita QUICK SETUP (→ paging 11), viene visualizzzata la schermata QUICK SETUP.
2	Selezionare	Selezionare la scheda.
3	Selezionare	Selezionare l'opzione.
4	Selezionare	Effettuare le impostazioni.
	Confemmare
5	- SETUP	Mantenere premuto per uscire.

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

Scheda "Disc"

Audio Selezionare la lingua dell'audio.	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Original*1	• Spanish • Other*****2
Subtitle Selezionare la lingua dei sottotitoli.	• Automatic*3 • Spanish	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Other*****2
Menu Selezionare la lingua dei menu dei dischi. L'impostazione viene modificataanchevariano la lingua del menu in QUICKSETUP.	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Other*****2	• Spanish • Other*****2
Advanced Disc Review (→ paglia 21)	• Intro Mode: • Interval Mode:	Revisione di anni titolo/programma. Revisione di anni titolo/programma e andere di anni intervallo di 10 minuti all'interno di un titolo/programma.
Ratings Impostare un livello di accesso perlimitare lalettura dei DVD-Video.	Impostazione del livello di accesso (Quando è selezionato il livello 8) • 8 No Limit	da 1 a 7	• 0 Lock All: Per impedire lalettura dei dischi sulla li vetti di accesso.
	Quando si imposta un livello di accesso, viene visualizzata una schermata per l'immissione della password.Seguire le struzioni sullo schermo.Non dimenticare la password.Se un DVD-Video ha un livello di accesso inferiore a quello impostato per l'unità, viene visualizzato unmessaggio sullo schermo.Immettere la password e quando seguire le struzioni sullo schermo.

1 Viene selezionata la lingua originale impostata sul disco. 2 Immettere il codice appropriato dall'elenco dei codici delle lingue (→ pagina 27). *3 Se la lingua selezionata in "Audio" non è disponibile, i sottotitoli vengono visualizzati in tale lingua (se disponibile sul disco).

Scheda "Video"

TV Aspect Selezionare l'impostazione adatta al televisore e alle proprie preferenze.	● 4:3 Pan&Scan: Televisore di formato normale (4:3) I lati dell'imagine ad ampio schermo sono tagliati in modo da riempire lo schermo (a meno che non sia vietato dal disco).
	● 4:3 Letterbox: Televisore di formato normale (4:3) L'imagine ad ampio schermoViene visualizzata nella stile letterbox.
	● 16:9: Televisore ad ampio schermo (16:9)
TV Type Selezionare secondo il tipo di televisore usato.	● Standard (Direct View TV) ● Projection TV ● CRT Projector ● Plasma TV ● LCD TV/Projector
Time Delay Se si è collegato uno schermo al plasma, regolare se il suono non è sincronizzato con le immagini.	● 0ms ● 20ms ● 40ms ● 60ms ● 80ms ● 100ms
Video Out (AV/Component) Scagliere il formato del segnale video d'uscita dal terminale SCART (AV) e Component.	● Video/YPbPr ● RGB/No Output ● S-Video/YPbPr
Still Mode Specificare il tipo di imagine visualizzata durante la pausa.	● Automatic ● Field*4: Le immagini non sono sfocate, ma la qualità non è elevata. ● Frame*4: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.
NTSC Disc Output Per lagettura dei dischi NTSC, selezionare l'uscita PAL 60 o NTSC (→ paging 13, Sistemi video).	● PAL60: quando è collegato un tevisore PAL. ● NTSC: quando è collegato un tevisore NTSC.
Picture/Video Output Modificare il formato del segnale video d'uscita per i formati JPEG, video MPEG4 e DivX se la qualità delle immagini non è nitida durante la riproduzione.	● Automatic ● NTSC/PAL60: L'uscita dipenderà dall'impostazione "NTSC Disc Output" (→ risult).

*4 Consultare "Fermo immagine di quadro e fermo immagine di campo" (→ pagina 39, Glossario).

Scheda "Audio"

Dynamic Range Compression	• Off • On: Regola la chiarezza del suono,anche a basso volume,tramite la compressione della gamma tra il livello acustico più basso e quello più alto.È comoda per la visione di notte.(Disponibile solo con Dolby Digital)
Speaker Settings (→一页a 27)Regolare il tempo di ritardo dei diffusori centrale e surround.	• Centrale: 0.0/1.0/2.0/3.0/4.0/5.0 ms • Surround (L/R): 0.0/5.0/10.0/15.0 ms

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

Scheda "HDMI"

RGB Range Impostare "HDMI Colour Space" su "RGB" (→ paging 22, Picture Menu).	·Standard ·Enhanced: Se le immagini in bianco e nero non sono distinte.
Video Output (Questa impostazione è irrelevante quando è collegato atraverso il terminale VIDEO OUT o S-VIDEO OUT.)	·On: quando è collegato atraverso il terminale HDMI AV OUT. L'imagine viene trasmessa dal terminale HDMI. L'imagine vieneanche trasmessa dal terminale COMPONENT Video OUT, ma solo in 480p o 576p (progressivo). Se è collegato atraverso il terminale SCART (AV), il segnale RGB non viene emesso. ·Off: quando è collegato atraverso il terminale COMPONENT Video OUT o SCART (AV). L'imagine noniene trasmessa dal terminale HDMI AV OUT, ma dal terminale COMPONENT Video OUT in base alle impostazioni "Video Output Mode" (→ paging 21, Picture Menu) o dal terminale SCART (AV) in base alle impostazioni "Video Out (AV/Component)" nella scheda "Video" (→ paging 25).
Audio Output	·On: quando l'uscita audio viene trasmessa dal terminale HDMI AV OUT. (In base alle capacità del componente collegato, l'uscita audio più divergere dalle impostazioni audio dell'unità principale.) ·Off: quando l'uscita audio noniene trasmessa dal terminale HDMI AV OUT. (L'audio viene trasmesso utilizzato le impostazioni dell'unità principale.)
Control with HDMI (HDAVI Control)	·On: La funzione del lavoro HDAVI è disponibile (→ paging 34). ·Off

Scheda "Display"

Menu Language	• English	• Français	• Deutsch	• Italiano	• Española	• Polski	• Svenska	• Nederlands
On-Screen Messages	• On	• Off
Background during Play Selezionare lo sfondo da visualizzare durante la riproduzione di JPEG, video MPEG4 e DivX.	• Black	• Grey

Scheda "Others"

FL Dimmer Cambia la luminosità del display dell'unità.	Bright Dim Auto: Il display si oscura automaticamente, ma si illumina quando si esgue delle operazioni.

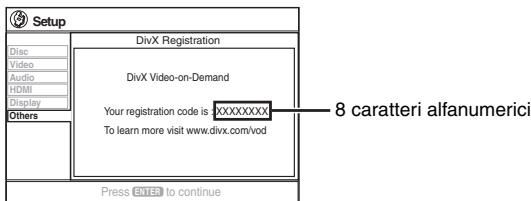

DivX Registration Visualizzare il codice di registrazione dell'unità.	Tale codice è necessario per l'acquisto e la riproduzione di contentuti DivX Video-on-Demand (VOD) (→).[2] pagina 35, Informazioni sui contentuti DivX VOD).
QUICK SETUP	Yes No
Re-initialise Setting Questa impostazione consente di ripristinare tutti i valori dei menu di impostazione con le impostazioni predefinite.	Yes: Viene visualizzata la schermata della password se si impostano i "Ratings" (→).[24]. Immettere la stessa password. Dopoe che "INIT" è scomparso dal display, spegnere l'unità e riaccenderla. No

Cambiamento del tempo di ritardo dei diffusori

(Efficace per la riproduzione del suono multicanale)

(Soltanto diffusori centrale e surround)

Per l'ascolto ottimale con il suono di 5.1 canali, tutti i diffusori, eccetto il subwoofer, devono essere alla stessa distanza dalla posizione d'ascolto. Se si devono sistemare i diffusori centrale o surround più vicini alla posizione d'ascolto, regolare il tempo di ritardo per compensare la differenza.

: Posizione attuale degli altoparlanti

: Posizione ideale degli altoparlanti

⑥ : Distanza di ascolto primaria.

Dimensioni approssimative della stanza

Cerchio della distanza di ascolto primaria e costante

Se la distanza a o è inferiore a c, individuare la differenza nella tabella e modificare l'impostazione in base al valore consigliato.

a Diffusore centrale		b Diffusore surround
Differenza (approssimativa)	Imposta-zione	Differenza (approssimativa)	Imposta-zione
30 cm	1.0 ms	150 cm	5.0 ms
60 cm	2.0 ms	300 cm	10.0 ms
90 cm	3.0 ms	450 cm	15.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

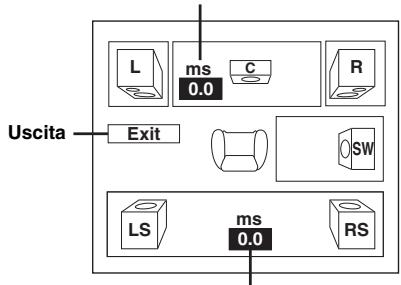

1 Premere [Δ, ∇] per selezionare la casella del tempo di ritardo e premere [ENTER]. 2 Premere [Δ, ∇] per impostare il tempo di ritardo e premere [ENTER].

Tempo di ritardo diffusore centrale Tempo di ritardo diffusori surround

Per finire l'impostazione dei diffusori

Premere [per selezionare "Exit" e poi premere [ENTER].

Se l'impostazione del diffusore surround viene modificata con Dolby Digital, viene modificata anche l'impostazione di Dolby Pro Logic II. Per es., le impostazioni di Music sono le stesse di Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	Music	Movie
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Elenco dei codici delle lingue

Abkhazian:	6566	Croat:	7282	Irlandese:	7165	Oriya:	7982	Tagalog:	8476
Afar:	6565	Curdo:	7585	Islandese:	7383	Panjabi:	8065	Tagico:	8471
Afrikaans:	6570	Danese:	6865	Italiano:	7384	Pashto, Pushto:	8083	Tamil:	8465
Albanese:	8381	Ebraico:	7387	Kannada:	7578	Persiano:	7065	Tartaro:	8484
Amarico:	6577	Esperanto:	6979	Kashimiri:	7583	Polacco:	8076	Tedesco:	6869
Arabo:	6582	Estone:	6984	Kazako:	7575	Portoghese:	8084	Telugu:	8469
Armeno:	7289	Faeroico:	7079	Kirghiso:	7589	Quechua:	8185	Thai:	8472
Assamese:	6583	Figiano:	7074	Laotiano:	7679	Raeto-Romanzo:	8277	Tibetano:	6679
Aymara:	6589	Finlandese:	7073	Latino:	7665	Rumeno:	8279	Tigrinya:	8473
Azerbaigiano:	6590	Francese:	7082	Lettone:	7686	Russo:	8285	Tongano:	8479
Basco:	6985	Frisiano:	7089	Lingala:	7678	Samoano:	8377	Turco:	8482
Bashkir:	6665	Galiziano:	7176	Lituano:	7684	Sanscrito:	8365	Turkmeno:	8475
Bengali; Bangla:	6678	Gallese:	6789	Macedone:	7775	Scozzese-Gaelico:	7168	Twi:	8487
Bhutani:	6890	Georgiano:	7565	Malayalam:	7776	Serbo:	8382	Ucraino:	8575
Bielorusso:	6669	Giapponese:	7465	Malese:	7783	Serbo-Croatio:	8372	Ungherese:	7285
Bihari:	6672	Giavanese:	7487	Malgascio:	7771	Shona:	8378	Urdu:	8582
Birmano:	7789	Greco:	6976	Maltese:	7784	Sindhi:	8368	Uzbeko:	8590
Bretone:	6682	Groenlandico:	7576	Maori:	7773	Singhalese:	8373	Vietnamita:	8673
Bulgaro:	6671	Guarani:	7178	Marathi:	7782	Slovacco:	8375	Volapuk:	8679
Cambogiano:	7577	Gujarati:	7185	Moldavo:	7779	Sloveno:	8376	Wolof:	8779
Catalano:	6765	Hausa:	7265	Mongolo:	7778	Somalo:	8379	Xhosa:	8872
Cecoc:	6783	Hindi:	7273	Nauruano:	7865	Spagnolo:	6983	Yiddish:	7473
Cinese:	9072	Indonesiano:	7378	Nepalese:	7869	Sudanese:	8385	Yoruba:	8979
Coreano:	7579	Inglese:	6978	Norwegese:	7879	Svedese:	8386	Zulu:	9085
Corso:	6779	Interlingua:	7365	Olandese:	7876	Swahili:	8387

Preselezione automatica delle stazioni

Soltanto unità principale

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande FM e AM.

1 Premere [SELECTOR] per selezionare "FM" o "AM". 2 Premere [-TUNE MODE] per selezionare "MANUAL". Ad ogni pressione del tasto: MANUAL ↔ PRESET 3 Premere [TUNING] per sintonizzare la frequenza più bassa (FM: 87.50, AM: 522). 4 Mantenere premuto [MEMORY].

Rilasciare il tasto quando viene visualizzato "FM AUTO" o "AM AUTO".

Il sintonizzatore preseleziona nei canali in ordine ascendente tutte le stazioni che può ricevere.

• Dopo la preselezione delle stazioni e dopo che la radio viene sintonizzata sull'ultima stazione preselezionata, viene visualizzato "SET OK".
• "ERROR" è visualizzato quando la preselezione automatica non è possibile. In tal caso, preselezionare manualmente i canali (→ a destra).

Selezione dei canali preselezionati

1 Premere [TUNER/BAND] per selezionare "FM" o "AM". 2 Premere i tasti numerici per selezionare il canale.

Per selezionare un numero di 2 cifre, es.: [≥10] → [1] → [2]

Oppure, premere [\vee ,\wedge ]

Quando si riceve una trasmissione stereofonica FM, "ST" viene visualizzato sul display.

Se il rumore è eccessivo

Quando viene selezionato "FM"

Mantenere premuto [-FM MODE] sull'unità principale per

visualizzare "MONO".

Premere di nuovo [—FM MODE] per cancellare la modalità. - La modalità si cancella anche quando si cambia la frequenza.

Quando viene selezionato "AM"

Premere [FUNCTIONS] sul telecomando.

Ad ogni pressione del tasto: BP 2←→BP 1

Sintonia manuale

Soltanto unità principale

1 Premere [SELECTOR] per selezionare "FM" o "AM". 2 Premere [-TUNE MODE] per selezionare "MANUAL". 3 Premere [v TUNING ] per selezionare la frequenza.

• Per avviare la sintonia automatica, mantenere premuto [v TUNING ] finché la frequenza comincia a scorrere. La sintonia si arresta quando viene trovata una stazione.

Preselezione dei canali

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande FM e AM.

1 Durante l'ascolto delle radiotrasmissioni, premere [ENTER]. 2 Quando la frequenza e "PGM" lampeggiano sul display, premere i tasti numerici per selezionare un canale.

Per selezionare un numero di 2 cifre, per es., per selezionare 12: [≥ 10]→ [1]→ [2]

Oppure, premere [ , ] , quindi premere [ENTER].

La stazione che occupa un canale viene cancellata se se ne preseleziona un'altra sullo stesso canale.

Trasmissione RDS

L'unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Se la stazione che si sta ascoltando trasmette segnali RDS, sul display si accende "RDS".

Quando viene selezionato "FM"

Premere [FUNCTIONS] per visualizzare i dati di testo.

Ad agli pressione del tasting:

PS (preimpostato) → PTY → Indicazione della frequenza

Indicazioni PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scarsa.

Uso di un'antenna esterna (opzionale)

Usare antenne esterne se la ricezione radio è scarsa.

• Scollegare l'antenna quando non si usa l'unità. Non usare l'antenna esterna durante i temporali.

Antenna FM esterna

(Usando un'antenna televisiva)

• Scollegare l'antenna FM interna.
• L'antenna deve essere installata da un tecnico qualificato.

Stendere orizzontalmente un cavo elettrico schermato lungo una finestra od altro luogo comodo.

Note

• I seguito effetti audio potrebbero non essere disponibili o non avere alcun effetto secondo il tipo di fonte utilizzata o quando vengono usate le cuffie.
• Quando si usano questi effetti audio con alcune sorgenti, si potrebbe verificare una riduzione della qualità del suono. In tal caso, disattivare gli effetti audio.
• Non è possibile attivare contemporaneamente l'enfatizzatore surround e il controllo del camino sonoro.

Cambiamento della qualità del suono: controllo del campo sonoro

Premere [-SFC].

Ad ogni pressione del tasto:

FLAT: Cancellazione (non vengono aggiunti effetti) (preimpostato). MOVIE: Usare questa modalità per la lettura di software dei film. SPORT: Simula il suono per dare la sensazione di essere a un evento sportivo. MUSIC: Aggiunge gli effetti surround alle sorgenti stereo. HEAVY: Aggiunge vigore alla musica rock. CLEAR: Rende più chiari i suoni più alti. SOFT: Per la musica in sottofondo.

• Per controllare l'impostazione attuale, premere [-SFC]. MOVIE, SPORT e MUSIC non sono disponibili quando Dolby Pro Logic II è attenuato, oppure durante la riproduzione di un disco registrato con una fonte multicanale.
• Si può regolare il volume dei diffusori surround per ottenere l'effetto surround migliore (⇒ pagina 31, Regolazione del volume di ciascun diffusore: regolazioni del livello dei diffusori).
• Se vengono attivati MOVIE, SPORT o MUSIC, è possibile ascoltare l'audio del televisore con un effetto surround a 5.1 canali (→ pagina 33).

Enfatizzazione del suono dal diffusore centrale: fuoco centrale

Questa funzione è valida per i dischi in cui i dialoghi sono registrati nel canale centrale.

Si può fare in modo che il suono del diffusore centrale sembri provenire dal televisore.

Mantenere premuto [-C.FOCUS].

Ad ogni pressione prolungata del tasto:

CFOCUSON ↔ CFOCUSOFF

• Questa funzionalità non è disponibile quando il controllo del campo sonoro (MOVIE, SPORT o MUSIC) è attenuato.
• Questa funzione è disponibile se Dolby Pro Logic II è attivato.

Enfatizzazione del suono stereofonico: Dolby Pro Logic II

Eccetto DivX

Dolby Pro Logic II è un decoder avanzato che ricava 5 canali surround (anteriore destro e sinistro, centrale, surround destro e sinistro) da sorgenti stereofoniche, sia che siano codificate specificamente in Dolby Surround o meno.

Premere [DOLII].

Ad ogni pressione del tasto:

Movie: Software dei film, registrati con Dolby Surround.

• Disponibile soltanto nella modalità DVD/CD o Digital In.
• "DOLII" si accende quando c'è l'effetto.
• Non disponibile quando l'audio viene trasmesso dal terminale HDMI AV OUT.
• Questa funzionalità non è disponibile quando in Audio Mode sono selezionate "AUDIO L" o "AUDIO R" (→ pagina 33).

Regolazione dei bassi: livello del subwoofer

Consente di regolare i bassi. L'unità seleziona automaticamente l'impostazione più adatta a seconda del tipo della fonte di riproduzione.

Premere [SUBWOOFER LEVEL].

DVD-V DVD-VR

SUBW4 (preimpostato) → SUBW1 → SUBW2 → SUBW3

Se è selezionata un'altra fonte

SUBW2 (preimpostato) → SUBW3 → SUBW4 → SUBW1

• Per controllare l'impostazione attuale, premere [SUBWOOFER LEVEL].
• Questa impostazione rimane memorizzata e viene richiamata ogni volta che si riproduce lo stesso tipo di fonte, eccetto che con il controllo del Campo sonoro (MOVIE, SPORT o MUSIC) attivato.
• Quando il controllo del Campo sonoro (MOVIE, SPORT o MUSIC) è attivato, le opzioni preimpostate in fabbrica sono:
• Per controllare l'impostazione attuale, premere [SUBWOOFER LEVEL].

Enfatizzazione dei bassi: H.BASS

È possibile enfatizzare l'audio a bassa frequenza in modo che i bassi pesanti possano essere ascoltati chiaramente, anche se l'acustica della stanza non è ottimale. L'unità seleziona automaticamente l'impostazione più adatta a seconda del tipo della fonte di riproduzione.

Premere [-H.BASS].

DVD-V DVD-VR

H.BASS ON (preimpostato) ↔ H.BASS OFF

Se selezionata un'altra fonte

H.BASS OFF (preimpostato) ↔ H.BASS ON

Questa impostazione rimane memorizzata e viene richiamata ogni volta che si riproduce lo stesso tipo di fonte.

Enfatizzazione dell'effetto sonoro surround: Surround Enhancer

Mantenere premuto [—SRD ENH].

Ad ogni pressione prolungata del tasto:

SRD ENH ON SRD ENH OFF

Regolazione del volume di ciascun diffusore: regolazioni del livello dei diffusori

Questa è una delle modalità che consente di ottenere effetti surround appropriati.

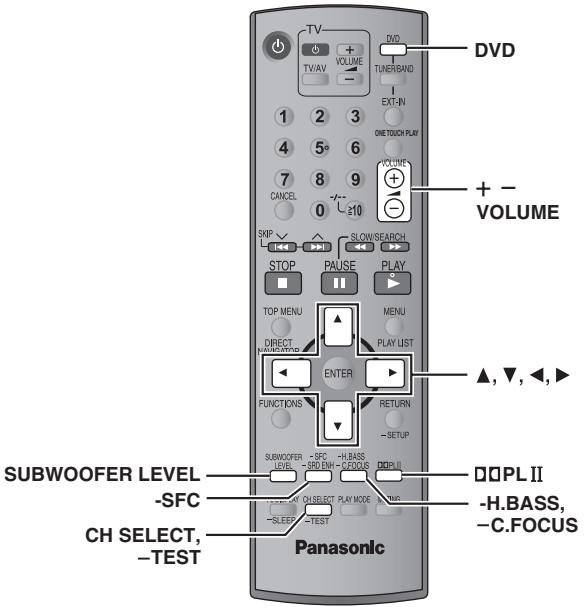

Preparativi

Premere [DVD].

1 Durante l'arresto e non c'è nessuna visualizzazione sullo schermo, mantenere premuto [—TEST] per emettere il segnale di prova.

• Per arrestare il segnale di prova, mantenere premuto [—TEST] di nuovo.

L: Anteriore sinistro

C: Centrale

R: Anteriore destro

RS: Surround destro

LS: Surround sinistro

Non c'è uscita dal canale SW (subwoofer).

2 Premere [VOLUME, +] o [-] per regolare normalmente il livello del volume usato per l'ascolto.

3 Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

Regolare allo stesso livello dei diffusori anteriori.

C, RS, LS: da -6 dB a +6 dB

Per regolare il livello dei diffusori durante la lettura

[Efficace per la lettura dell'audio multicanale o quando Dolby Pro Logic II o il controllo del Campo sonoro (MOVIE, SPORT o MUSIC) è attenuato.]

① Premere [CH SELECT] per selezionare il diffusore.

SW: Subwoofer

• Il canale SW può essere regolato soltanto se il disco include il canale del subwoofer.
• "SW" non appare sul display e non può essere regolato se è visualizzato "ПОPLI".
• "S" appare sul display quando "MOVIE", "SPORT" o "MUSIC" viene selezionato con il controllo del Campo sonoro (→ pagina 30).

In tal caso, si può regolare contemporaneamente il livello di entrambi i diffusori surround [▲, ▼].

S: da -6 dB a +6 dB

② Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

C, RS, LS, SW: da -6 dB a +6 dB

(L, R: È regolabile soltanto il bilanciamento.)

• Per regolare il bilanciamento dei diffusori anteriori, nella selezione "L" o "R" premere [▲, ▲].

Impostazione del timer di spegnimento automatico

1 Mantenere premuto [—SLEEP].

2 Mentre il tempo viene migliorato, premere [-SLEEP] per selezionare il tempo (in minuti).

SLEEP 30 SLEEP 60 SLEEP 90 OFF< SLEEP120

Per cancellare il timer

Mentre il tempo viene visualizzato, premere [—SLEEP] per selezionare "OFF".

Per controllare il tempo restante

Mantenere premuto di nuovo [—SLEEP].

Per cancellare l'impostazione

Ripetere la procedura dall'inizio.

Silenziamento del suono

Premere [MUTING].

Sul display dell'unità lampeggia "MUTING".

Per cancellare

• Premere di nuovo [MUTING] o ridurre il volume al minimo "VOL 0", e rialzarlo poi al livello desiderato.
• Il silenziamento si cancella quando l'unità viene messa in modalità di attesa.

Uso della cuffia

Soltanto unità principale

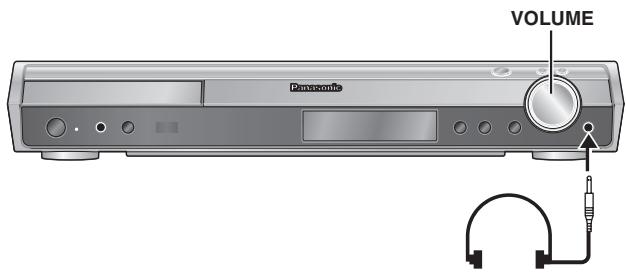

1 Ridurre il volume e collegare la cuffia (non fornita). Tipo di spina cuffia: Mini spina stereo da Ø 3,5 mm

2 Regolare il volume della cuffia con [VOLUME]. Il suono diventa automaticamente stereofonico (2 canali).

Nota

Per evitare di danneggiare l'udito, non ascoltare per lunghi periodi di tempo.

Uso della Music Port

La porta musica (Music Port) consente di collegare un componente esterno per l'ascolto di musica (es. un lettore MP3) attraverso il sistema Home Theater.

Preparativi

Per evitare che l'audio venga distorto, accertarsi che la funzione di equalizzatore dell'apparecchio esterno, se presente, sia disattivata.

1 Ridurre il volume e collegare l'apparecchio esterno (non fornito).

Tipo di spina: Mini spina stereo da Ø 3,5 mm

2 Premere [EXT-IN] per selezionare "MUSIC P".

MUSIC P. → TV → AUX ↑D-IN (Digital In) (→ pagina 33)

3 Regolare il volume dell'apparecchio esterno a un livello di ascolto normale, quando si regola il volume dell'unità principale con [VOLUME].

• Per usufruire dell'audio surround attivare il controllo del campo sonoro (MOVIE, SPORT o MUSIC) (→ pagina 30).

Funzionamento del televisore

Per fare funzionare un televisore Panasonic, si può usare il telecomando. Collegare il componente facendo riferimento a "Collegamento del decoder della TV via cavo o del videoregistratore" (→ pagina 9).

Nota

Il telecomando potrebbe non funzionare correttamente con alcuni modelli.

Puntare il telecomando verso il televisore.

Per accendere/spegnere il televisore Premere [TV].

Per selezionare la modalità d'ingresso video del televisore Premere [TV/AV].

Per regolare il volume Premere [+, - TV VOLUME]

Per riprodurre l'audio del televisore attraverso il sistema Home Theater Premere [EXT-IN] per selezionare "TV" o "AUX" come fonte, ridurre al minimo il volume del televisore e controllare il volume dell'unità principale. Ad ogni pressione del tasto: MUSIC P. → TV → AUX D-IN

• Se viene attivato il controllo del campo sonoro (MOVIE, SPORT o MUSIC) è possibile ascoltare audio surround 5.1 canali (→ pagina 30).

Funzionamento del decoder della TV via cavo, della trasmissione digitale o del ricevitore satellitare

Questa unità può decodificare i segnali surround ricevuti dal decoder della TV via cavo, da trasmissioni digitali o da trasmissioni satellitari. Per maggiori informazioni consultare le istruzioni per l'uso del proprio apparecchio. Con questa connessione possono essere riprodotti solo Dolby Digital e PCM.

• Non piegare il cavo durante il collegamento.

Premere ripetutamente [EXT-IN] per selezionare "D-IN" (Digital In) come sorgente.

• Unità principale: Premere ripetutamente [SELECTOR].

Quando si seleziona "D-IN" come sorgente, è possibile selezionare i seguenti effetti audio. (Queste funzioni sono disponibili soltanto con Dolby Digital o PCM, tranne Audio Mode, che è disponibile soltanto con Dolby Digital Dual Mono.)

PCM FIX Mode

Mantenere premuto [FUNCTIONS].

PFIX ON: Selezionare se si ricevono soltanto segnali PCM.

PFIX OFF (preimpostato): Selezionare se si ricevono segnali Dolby Digital e PCM.

Mantenere premuto [SUBWOOFER LEVEL].

DRC ON: Regola la chiarezza del suono, anche a basso volume, tramite la compressione della gamma tra il livello acustico più basso e quello più alto. È comoda per la visione di notturna (utilizzabile solo con Dolby Digital).

DRC OFF (preimpostato)

Audio Mode

Mantenere premuto [PLAY MODE]. AUDIO ST, AUDIO L, AUDIO R ("AUDIO L" e "AUDIO R" vengono visualizzati soltanto se il segnale è Dolby Digital Dual Mono.)

Dolby Pro Logic II (→ pagina 30)

Premere [DPLII].

Nota

L'audio che entra attraverso il terminale OPTICAL IN non può essere emesso attraverso il terminale HDMI.

Funzionamento del televisore e del sistema Home Theater: Controllo con HDMI (Comando HDAVI)

Cos'è la funzione HDAVI Control?

HDAVI Control è una funzione molto utile che consente di utilizzare in contemporanea questa unità e un televisore Panasonic (VIERA) sotto HDAVI Control. Per utilizzare questa funzione, collegare l'apparecchio con il cavo HDMI. Per i dettagli sul funzionamento, vedere le istruzioni per l'uso dell'apparecchio collegato.

Preparazione

• Controllare che il collegamento HDMI (→ pagina 8) sia stato effettuato.
• Accertarsi che il cavo SCART non sia collegato.
• Impostare "Control with HDMI" (Controllo HDAVI) su "On" (→ pagina 26, Scheda "HDMI").
• Per completare e attivare correttamente il collegamento, accendere tutti i componenti compatibili con il controllo HDAVI e selezionare sul televisore il canale di ingresso che corrisponde all'Home Theater.
• Se si modifica il collegamento o le impostazioni, confermare nuovamente i punti precedenti.
• Quando si spegne l'unità principale, il selettore TV passa a sintonizzatore TV.

One Touch Play

È possibile accendere l'unità principale e il televisore e avviare la riproduzione del disco in posizione di riproduzione premendo un unico tasto.

Premere [ONE TOUCH PLAY].

Nota

La riproduzione potrebbe non essere visualizzata immediatamente sul televisore. Se si perde la parte iniziale della riproduzione, premere [1] o [4] per tornare al punto iniziale della riproduzione.

Diffusori Home Theater

È possibile scegliere se l'audio viene trasmesso dal sistema Home Theater o dal televisore utilizzando le impostazioni del televisore. Per maggiori informazioni, leggere le istruzioni per l'uso del televisore.

Quando l'audio viene trasmesso dai diffusori Home Theater

• I diffusori del televisore vengono silenziati automaticamente.
• È possibile controllare le impostazioni del volume utilizzando il tasto del volume o di silenziamento dal telecomando del televisore. (Il livello del volume viene visualizzato sul display FL dell'unità principale.)
• Se si spegne il sistema Home Theater, i diffusori passano automaticamente al televisore.

Quando l'audio viene trasmesso dai diffusori del televisore

• Il volume del sistema Home Theater è impostato su "0". L'uscita audio è con audio a 2 canali.
• Per togliere il silenziamento, è possibile utilizzare il telecomando dell'Home Theater (→). [2] Per segno 32, Silenziamento del suono.
• Durante il passaggio dai diffusori del sistema Home Theater a quelli del televisore, lo schermo TV può restare senza immagini per molti secondi.
• È possibile impostare se l'unità principale debba passare automaticamente a "TV" o "D-IN" ogni volta che si tiene premuto [RETURN] con l'unità principale rispettivamente in modalità "TV" o "D-IN".

Power off link

Quando il televisore è spento, il sistema Home Theatre passa automaticamente alla modalità standby.

• Questa funzione è disponibile solo quando "DVD/CD", "TV" o "D-IN" è selezionato come sorgente sul sistema Home Theater.
• A seconda dell'impostazione per la funzione fatta sopra, "TV" o "D-IN", la funzione Power off link funziona solo se:
• La funzione è impostata su "TV" e come sorgente è selezionata "TV".
• La funzione è impostata su "D-IN" e come sorgente è selezionata "D-IN".

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il mobile e gli altri componenti, riducendo la vita di servizio dell'unità. Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in c.c. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave o in altri luoghi dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione alla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Informazioni sui contenuti DivX VOD

Il contenuto DivX Video-on-Demand (VOD) è crittografato per la protezione del copyright. Per riprodurre contenuti DivX VOD su questa unità, è necessario registrarla.

Per immettere il codice dell'unità e registrarla, seguire le istruzioni sull'acquisto di contenuti DivX VOD. Per ulteriori informazioni su DivX VOD, visitare www.divx.com/vod.

Visualizzare il codice di registrazione dell'unità

(→) pagina 26, "DivX Registration" nella scheda "Others"

• Prendere nota del codice per riferimenti futuri.
• Dopo la prima riproduzione di contenuti DivX VOD, in "DivX

"Registration" viene visualizzato un altro codice di registrazione. Non utilizzare quel codice di registrazione per acquistare contenuti DivX VOD. Se si utilizza il codice per l'acquisto di contenuti DivX VOD e li si riproduce su questa unità, non sarà più possibile riprodurre alcun contenuto acquistato tramite il codice precedente. - Se si acquistano contenuti DivX VOD utilizzando un codice di registrazione diverso da quello di questa unità, non sarà possibile riprodurre tali contenuti. (In questo caso, viene visualizzato il messaggio "Authorization Error".)

Informazioni sul contenuto DivX riproducibile solo un determinato numero di volte

Alcuni contenuti DivX VOD sono riproducibili solo un determinato numero di volte. Quando si riproduce il contenuto viene visualizzato il numero di riproduzioni rimanenti. Non si può riprodurre il contenuto quando il numero di riproduzioni rimanenti è pari a zero. (In questo caso, viene visualizzato il messaggio "Rented Movie Expired".)

Durante la riproduzione del contenuto

• Il numero di riproduzioni rimanenti viene decrementato di uno se - si preme [O] o si mantiene premuto [-SETUP]. - si preme [■ STOP]. (Premere [■ PAUSE] per mettere in pausa la lettura.) - si preme [I, SKIP] o [SLOW/SEARCH] ecc., fino ad arrivare a un altro contenuto o all'inizio del contenuto in corso di riproduzione.
• Le funzioni Resume ( → pagina 15, Arresto) e Marker ( → pagina 21, Play Menu) non sono operative.

Prima di chiamare il tecnico per la riparazione, procedere con i controlli seguenti. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati nella tabella non risolvono il problema, rivolgersi al rivenditore per chiedere le istruzioni.

Alimentazione Pagina

L'unità non si accende.	● Collegare saldamente il cavo di alimentazione CA.	10
L'unità si dispone automaticamente nella modalità di attesa.	● Il timer di spegnimento automatico funzionava e ha raggiunto il limite del tempo impostato.	32

La funzione non risponde o non può più essere usata

L'unità non risponde alla pressione di alcun tasting.	• Con questa unità si possono utilizzare soltanto i dischi specificati in queste istruzioni per l'uso. • L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di quale altri fattore esterno. Spagnere l'unità e poi riaccenderla. Oppure, spagnere l'unità, scollegare il cavo di alimentazione CA e quindi ricollegarlo. • Si è formata della condensa. Attendere 1 o 2 ore affinché evapori.	13 —
Non c'è risposta alla pressione dei tasti del telecomando.	• Accertarsi che lepile siano installate correttamente. • Le pile sono scariche. Sostituirle con altre pilenuove. • Puntare il telecomando verso il sensore del comando a distanza e azionario.	10 10 12
Il suono e le immagini sono assenti.	• Controllare il collegamento video o dei diffusori. • Controllare l'impostazione dell'alimentazione o dell'ingresso dell'apparecchio collegato e dell'unità principale. • Accertarsi che il disco sia registrato.	5, 8, 9 — —
Si è dimenticata la password di accesso. Ripristinare tutte le preselezioni della fabbrica.	• durante l'arresto e con la sorgente "DVD/CD", tenere premuti il tasting [■] (Arresto) sull'unità principale e il tasting [≥10] sul telecomando finché "Initialised" scompare dal tevisore. Spagnere e riaccendere l'unità. Tutte le impostazioni tornano ai valori predefiniti.	—
La funzione di controllo HDAVI non risponde.	• A seconda della condizione delsystema Home Theater o dell'apparecchio collegato, potrebbe essere necessario ripetere la stessa operazione in modo tale che la funzione venga eseguita correttamente.	34

Operazione specifica indesiderata o inattesa

È necessario aspetto prima che lalettura inizi.	• L'inizio dellalettura potrebbe richiedere tempo se il brano MP3 contiene dati di fermi imagine. Il tempo dilettura corretto non viene visualizzato come l'inizio del brano, macisione è normale. MP3 • Cio è normale per i video DivX. DivX	— —
Le cartelle di un CD di dati non vengono visualizzate correttamente. WMA MP3 JPEG MPEG4 DivX	• Le cartelle al di fatto dell'ottavo strato vengono visualizzate come ottavo strato.	—
Una schermata del menu appare durante il salto o la ricerca. VCD	• Cio è normale per i CD video.	—
Non viene visualizzato il menu di controllo dellalettura. [VCD] con ilcontrolledo della riproduzione	• Premere due volte [■ STOP], quando premere [► PLAY].	—
La riproduzione programmata e la riproduzione casuale non funzionano DVD-V	• Queste funzioni non sono disponibili per alcuni tipi di DVD-Video.	—
La selezione della traccia “2” non cambia l'audio. DVD-A	• Anche se una seconda traccia non è registrata, normalmente verranno visualizzati due numero.	—
La riproduzione non comincia.	• L'unità non è in grado di riproduire video WMA e MPEG4 che includono immagini fisse. • Se si riproduce contento DivX VOD, consultrare la home page del site utilizzato per l'acquisto del contento DivX VOD. (Esempio: www.divx.com/vod) DivX • Potrebbe essere impossibile riproduire dischi contenti CD-DA e altri formati.	— — —
Lalettura ricomincia dall'inizio del brano quando si cambia la colonna sonora. DVD-A	• Cio è normale nei DVD-Audio.	—
Le scene vengono saltate a intermittenza. DVD-VR DVD-V	• Se si cambiano il volume o gli effetti audio durante Advanced Disc Review, la funzione continua alla visualizzazione sullo schermo. Annullare la modalità.	21

Sottotitoli

La posizione dei sottotitoli è sbagliata.	● Regolare la posizione. ("Subtitle Position" in Display Menu)	23
Non ci sono i sottotitoli.	● Visualizzare i sottotitoli. ("Subtitle" nel menu principale)● A seconda del disco, i sottotitoli potrebbero non essere disponibili. [DivX]	20—

Marcatore Pagina

Non è possibile aggiungere marcatori.

·Non è possibile aggiungere marcatori con i dischi DVD-RAM o DVD-R/-RW (DVD-VR). ·Non si possono aggiungere marcatori se il tempo digettura restante del disco non appeare sul display dell'unità.

—

Ripetizione A-B

Il punto B viene regolato automaticamente.

● La fine di un'opzione diventa il punto B quando viene raggiunta.

—

Suono anormale o scorretto

Il suono è distorto.	• Durante lagettura dei file WMA, si potrebbero verificare dei disturbi. • Quando si utilizza l'uscita HDMI, l'audio più non essere trasmesso da altri terminali.	— —
Non ci sono gli effetti.	• Alcuni effetti audio non funzionano o hanno meno effetto con alcuni dischi.	—
Si sente un ronzio durante lagettura.	• Il cavo di alimentazione CA o una lampada a fluorescenza sono vicini all'unità principale. Tenere gli altri componenti e i cavi lontani dall'unità principale.	—
L'audio è assente.	• quando si modifica la velocità di riproduzione, più verificarsi una breve pausa dell'audi. • A seconda delle modalità di creazione dei file, potrebbe essere impossibile emettere l'audio. DivX • L'audio non si sente, quando più di 4 apparecchiature sono collegate con cavi HDMI. Ridurre il numero di apparecchiature collegate. • quando si utilizes il collegamento HDMI, assicurarsi che "Audio Output" nella scheda "HDMI" sia impostato su "On".	— — — 26
Il suono è micelato.	• Se si usano contemporaneamente il terminale SCART (AV) e i terminali d'ingresso audio (TV AUDIO IN), spegnere il componente collegato a uno o l'altre dei terminali.	—

Menu

L'accesso al menu di impostazione non è possible.

• Selezionale "DVD/CD" come sorgente. • Annullare la riproduzione di tutti i gruppi, programmata e casuale.

— 16

Le immagini sono anormali o non si vedono

L'immagine sul teilevisore non è visualizzata correttamente o scompare.	L'unità e il teilevisore usano sistemi video diversi. Utilizzato un teilevisore multisistema o PAL. Ilsystema del disco usato non corrisponde a quello del teilevisore. - Non è possibile visualizzare correttamente i dischi PAL su un teilevisore NTSC. - Questa unità più convertire i segnali NTSC in segnali PAL 60 per la visione con un teilevisore PAL ("NTSC Disc Output" nella scheda "Video"). Accertarsi che l'unità sia collegata direttramente al teilevisore e che non si collegata attraverso il videoregistratore. Il disturbo potrebbe essere causato dai caricatori per cellulare. Se si usa un'antenna TV interna, cambiarla con un'antenna esterna. Il cavo dell'antenna del teilevisore è troppo vicino all'unità. Spostarlo dall'unità. Modificare "Source Select" in Picture Menu. DivX L'immagine non si vede quando più di 4 apparecchiature sono collegate con cavi HDMI. Ridurre il numero di apparecchiature collegate. Quando si utilizza l'uscita HDMI, il segnale video è progressivo. Utilizzato altri collegamenti video se il teilevisore non è compatible con il video progressivo. Se l'imagine è distorta o non viene visualizzata quando si utilizza l'uscita HDMI, tener premuto [CANCEL] fino a quando l'imagine viene visualizzata correttamente. (La trasmissione tornera a "480p" o "576p"). Quando si utilizza un terminale SCART (AV), impostare "Video Output" nella scheda "HDMI" su "Off".	-
		-
		25
		9
		-
		-
		22
		-
		9
		-
		26
Le dimensioni dell'imagine non sono adattate allo schermo.	Modificare "TV Aspect" nella scheda "Video". Usare il teilevisore per cancellare l'aspetto. Se il teilevisore non è dotato di但这a funzione, cancellare "4:3 Aspect" in Display Menu. Cambiare l'impostazione dello zoom. ("Just Fit Zoom" o "Manual Zoom" in Display Menu)	25
		23
		23
L'imagine si arresta. DivX	Ciò si può verificare se i file DivX hanno dimensioni superiori a 2 GB.	-
Il menu noniene visualizzato correttamente.	Ripristinare il rapporto zoom su "×1.00". ("Manual Zoom" in Display Menu) Impostare "Subtitle Position" in Display Menu su "0". Regolare "4:3 Aspect" in Display Menu su "Normal".	23
		23
		23
Lo zoom automatico non funziona bene.	Disattivare la funzione zoom del teilevisore. Usare gli altri rapporti di aspetto preselezionato o la regolazione manuale. Lo zoom potrebbe non funzionare correttamente, specialmente nelle scene scure potrebbe non funzionare a seconda del tipo di disco.	-
		23
		-
Durante lagettura di un disco PAL, l'imagine è distorta.	Regolare "Transfer Mode" in Picture Menu su "Auto".	22

Video progressivo

Con l'uscita progressiva o HDMI è presente l'effetto fantasma.	• Questo problema è causato dal tipo di editing o dal supporto usato dal DVD video, ma dovrebbe essere rimiadiato se si usa l'uscita interlacciata. Impostare “Video Output Mode” in Picture Menu su “480i” o “576i”. (Oppure, mantenere premuto [CANCEL] per passare a “480i” o “576i”). • Disabilitare il collegamento HDMI AV OUT e utilizzato altri collegamenti video. Effettuare le impostazioni nel seguito ordine: 1 Impostare “Video Output” nella scheda “HDMI” su “Off”. 2 Impostare “Video Output Mode” in Picture Menu su “480i” o “576i”. (Oppure, tenere premuto [CANCEL] per passare da “480i” o “576i”).	21 21, 26
Le immagini dall'uscita progressiva sono assenti.	• Selezionare “480p” o “576p” in “Video Output Mode” in Picture Menu. • Il terminale VIDEO OUT, S-VIDEO OUT o SCART (AV) dell'unità emette il segnale interlacciatoanche se è visualizzato “PRG”.	21 9

Ascolto della radio Pagina

Il suono è distorto o si sente rumore. "ST" lampeggia o non si accende.	Regolare la posizione dell'antenna FM o AM. Usare un'antenna esterna.	— 29
Si sente il disturbo del battimento.	Spagnere il tevisore o allontanarlo dall'unità.	—
Si sente un ronzio basso durante le trasmissioni in AM.	Allontanare l'antenna dagli altri cavi.	—

Indicazioni dell'unità

Il display è scuro.	• Selezionale "Bright" in "FL Dimmer" nella schedea "Others".	26
“NO PLAY”	• è stato inserto un disco che l'unità non è in grado di riproduire, inseire un disco compatibile. • Si è inserto un disco vuoto. • Si è inserto un disco che non è stato finalizzato.	13 — —
“NO DISC”	• Il disco non è stato inserto. Inserirlo. • Il disco non è stato inserto correttamente. Inserirlo correttamente.	— 14
“F61”	• Controllare e correggere i collegamenti dei cavi dei diffusori. Se ciò non rimedia il problema, rivolgersi al rivenditore.	5, 8
“DVD U11”	• Il disco potrebbe essere sporco. Pulirlo.	13
“ERROR”	• è stata eseguita un'operazione sbagliata. Leggere le istruzioni e riprovare.	—
“DVD H□□” “DVD F□□” □ è un numero.	• Potrebbe essersi verificato un problema. I numero che seguono “H” e “F” dipendono dallo stato dell'unità. Spagnere l'unità e poi riaccenderla. Oppure, spagnere l'unità, scollegare il cavo di alimentazione CA e quando ricollegarlo. • Se il numero di servizio non si cancella, annotarlo e rivolgersi a personale techniciane qualificato.	— —
“D.MIX” lampeggia. DVD-A	• Il down-mixing è una procedura di miscezzione a due canali dell'audio multicanale di alcuni dischi. Il disco contiene segnali a 1 canale o più canali che non possono essere riprodotti correttamente.	—
“U701”	• Il componente collegato non èCompatible con HDMI.	—
“U70□” □ è un numero. Il numero effettivo successivo a “U70” dipenderà dallo stato dell'unità principale.	• Il collegamento HDMI produce effetti imprevisti. - Il componente collegato non èCompatible con HDMI. - Il cavo HDMI è troppo lungo. - Il cavo HDMI è danneggiato.	— — —

Indicazioni sul televisore

“⊗”	• L'operazione è proibita dall'unità o dal disco.	—
“Cannot play group xx, content xx”	• Si sta tentando di visualizzare gruppi o contenti non compatibili.	—
“Cannot display group xx, content xx”
“This disc may not be played in your region”	• Soltanto i dischi DVD-Video che includono o hanno un numeroregionale identico a quello riportato sul pannello posteriori dell'unità possono essere riprodotti.	Coper-tina
Nessuna visualizzazione sullo schermo.	• Selezionare “On” in “On-Screen Messages” nella scheda “Display”.	26
“Group xx content xx is protected”	• Si sta tentando di riproduire gruppi o contenti protetti. Non è possibile procedere con la riproduzione.	—
“Check the disc”	• Il disco potrebbe essere sporco.	13
“Authorization Error” DivX	• Si sta tentando di riproduire contenti DivX VOD acquistati con un codice di registrazione differente. Non è possibile riproduire i contenti su但这a unità.	35
“Rented Movie Expired” DivX	• Per i contenti DivX VOD, sono disponibili zero riproduzioni. Non è possibile procedere con la riproduzione.	35
“Due to copyright protection, audio cannot be output from HDMI” DVD-A	• Se viene collegato a componenti che non supportano CPPM (→一页a 39, Glossario), l'audio proveniente da un disco DVD-Audio con protezione anticopia CPPM non può riprodotto dal terminale HDMI AV OUT.	—
Lo Screensaver dell'unità principale rimane visualizzato.	• Se si utilizes la connessione HDMI, le informazioni audio/video vengono continuamentetrasferite tra l'unità principale e la televisione indipendentemente dalla sorgente selezionata sull'unità principale. Si tratta di un fenomeno normale.	—

Sistema di protezione anticopia utilizzato per i file DVD-Audio. Questa unità supporta il CPPM.

Decodificatore

Un decodificatore ricostituisce i segnali audio codificati dai DVD in segnali normali. Tale processo viene chiamato decodifica.

DivX

DivX è una tecnologia multimediale diffusa creata da DivX, Inc. I file multimediali DivX contengono video ad alta compressione con un'elevata qualità visiva che consente di mantenere dimensioni dei file relativamente piccole.

Dolby Digital

È un metodo di decodifica dei segnali digitali sviluppato dai Dolby Laboratories. Oltre ad essere stereofonici (2 canali), questi segnali possono anche essere audio a canale multiplo. Tramite questo metodo può essere registrata una grande quantità di informazioni audio su un disco.

DTS (Digital Theater Systems)

Questo sistema surround viene usato in molte sale cinematografiche di tutto il mondo. I canali sono ben separati, per cui sono possibili effetti sonori realistici.

Gamma dinamica

La gamma dinamica è la differenza tra il livello più basso del suono udibile, oltre il rumore dell'apparecchiatura, e il livello più alto prima della distorsione.

Film e video

I DVD-Video vengono registrati usando un film o un video. Questa unità può determinare quale tipo è stato usato, quando impiega il metodo di uscita progressiva più adatto.

Film: Registrato a 25 fotogrammi al secondo (dischi PAL) o 24 fotogrammi al secondo (dischi NTSC). (Anche i dischi NTSC registrati a 30 fotogrammi al secondo). Solitamente appropriato per i film cinematografici.

Video: Registrato a 25 fotogrammi/50 campi al secondo (dischi PAL) o 30 fotogrammi/60 campi al secondo (dischi NTSC). Solitamente appropriato per le serie TV o i cartoni animati.

Fermo immagine di quadro e fermo immagine di campo

I quadri sono i fermi immagine che compongono unitamente un film. Vengono visualizzati circa 30 quadri al secondo.

Un quadro è formato da due campi. Un normale televisore visualizza questi campi l'uno dopo l'altro per creare dei quadri.

Quando si mettono in pausa delle immagini mobili, viene visualizzato un fermo immagine. Un fermo immagine di quadro è composto da due campi alternanti, casi che l'immagine potrebbe apparire sfocata, ma la qualità complessiva rimane alta.

Un fermo immagine di campo non è sfocato, ma contiene soltanto la metà delle informazioni di un fermo immagine di quadro, per cui la qualità dell'immagine risulta minore.

HDMI è l'interfaccia digitale di prossima generazione per i prodotti elettronici di consumo. Diversamente dai normali collegamenti, trasmette su un unico cavo segnali audio e video digitali non compressi. Questa unità supporta un'uscita video ad alta definizione (720p, 1080i) dal terminale HDMI AV OUT. Per ottenere immagini ad alta definizione è necessario disporre di un televisore compatibile con l'alta definizione.

I/P/B

MPEG 2, lo standard di compressione video adottato per l'impiego con i DVD-Video, usa questi 3 tipi di immagini.

I: Immagine intracodificata Questa immagine è di ottima qualità ed è ideale per regolare le immagini. P: Immagine con codifica predittiva Questa immagine viene calcolata in base alle immagini I e P precedenti. B: Immagine con codifica predittiva bidirezionale Questa immagine viene calcolata confrontando le immagini I e P passate e future in modo che abbia il più basso volume di informazioni.

Questo sistema viene usato per comprimere/decodificare i fermi immagine a colori. Se si seleziona JPEG come sistema di memorizzazione sulle videocamere digitali, ecc., i dati verranno compressi con un rapporto di 1/10-1/100 rispetto alle dimensioni iniziali. Il vantaggio del formato JPEG è la riduzione del deterioramento della qualità dell'immagine in rapporto al livello di compressione.

Linear PCM (modulazione a codice d'impulsi)

Sono segnali digitali non compressi, simili a quelli dei CD.

MP3 (MPEG Audio Layer 3)

Metodo di compressione audio che comprime il suono a un decimo circa delle dimensioni iniziali senza perdita rilevante di qualità.

MPEG4

Sistema di compressione per dispositivi mobili o reti che consente una registrazione altamente efficiente con un bit rate basso.

Controllo della lettura (PBC)

Se si usa un CD Video con controllo della lettura, si possono selezionare scene ed informazioni con i menu.

Scansione progressiva/interlacciata

Lo standard PAL per i segnali video presenta 576 linee di scansione interlacciate (i), nella scansione progressiva, chiamata 576p, usa un numero doppio di linee di scansione.

Per lo standard NTSC, le linee si chiamano rispettivamente 480i e 480p. Grazie all'uscita progressiva è possibile eseguire la lettura dei video ad alta risoluzione registrati, per esempio, sui DVD-Video.

Il televisore deve essere compatibile con i video progressivi.

Frequenza campione

Il campionamento è il processo di conversione in cifre (codifica digitale) dei campioni dell'altezza delle onde del suono (segnale analogico) prelevati a determinati periodi. La frequenza di campionamento è il numero di campioni prelevati al secondo, per cui i grandi numeri significano una riproduzione più fedele al suono originale.

WMA (Windows Media™ Audio)

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

SEZIONE AMPLIFICATORE

Potenza d'uscita RMS: modalità Dolby Digital

Canale anteriore

110 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Canale surround

90 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 %

Canale centrale

225 W per canale (6 Ω), 1 kHz, distorsione armonica totale 10 %

Canale subwoofer

225 W per canale (6 Ω), 100 Hz, distorsione armonica totale 10 %

Potenza RMS totale in modalità Dolby Digital 850 W

Potenza d'uscita DIN: modalità Dolby Digital

Canale anteriore

80 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1 %

Canale surround

65 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 %

Canale centrale

75 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1 %

Canale subwoofer

75 W per canale (6 Ω), 100 Hz, distorsione armonica totale 1 %

Potenza DIN totale in modalità Dolby Digital 440 W

SEZIONE SINTONIZZATORE FM/AM, TERMINALI

Preselezione stazioni

15 stazioni FM

15 stazioni AM/OM

Modulazione di frequenza (FM)

Gamma di frequenza 87,50-108,00 MHz (intervallo di 50-kHz)

Sensibilità

1,8 µV (IHF)

Rapporto segnale/rumore 26 dB a 1,4 µV

Terminali antenna 75 Ω (sbilanciati)

Modulazione d'ampiezza (AM/OM)

Gamma di frequenza 522-1629 kHz (intervallo di 9 kHz)

Sensibilità AM, rapporto segnale/rumore 20 dB a 999 kHz, 560 µV/m

Ingresso audio digitale

Ingresso digitale ottico: terminale ottico (1 sistema)

Frequenza di campionamento: 32 kHz, 44,1 kHz, 48 kHz

Presa cuffia

Terminale

Presa da 3,5 mm, stereo

Porta musica anteriore

Sensibilità 100 mV, 15 kΩ

Terminale Presa di 3,5 mm, stereo

SEZIONE DISCO

Dischi utilizzabili (8 cm o 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX*1,2) (2) DVD-RAM (DVD-VR, MP3 2, 6, JPEG 2, 3, MPEG4 2, 4, DivX 1, 2) (3) DVD-R (DVD-Video, DVD-VR, MP3 2, 6, JPEG 2, 3, MPEG4 2, 4, DivX 1,2) (4) DVD-R DL (DVD-Video, DVD-VR) (5) DVD-RW (DVD-Video, DVD-VR, MP3 2,6, JPEG 2,3, MPEG4 2,4, DivX 1,2) (6) +R / +RW (Video) (7) +R DL (Video) (8) CD, CD-R/RW [CD-DA, Video CD, SVCD 5, MP3 2,6, WMA 2,7, JPEG 2,3, MPEG4 2,4, DivX 1,2, HighMAT Level 2 (audio e immagini)]

1 Consente la riproduzione di video in tutte le versioni di DivX (incluso DivX®6) con riproduzione standard di file multimediali DivX. Certificato per il profilo Home Theater DivX. La funzione GMC (Global Motion Compensation) non è supportata. 2 Massimo numero complessivo di elementi audio, immagini, contenuti video e gruppi: 4000 elementi audio, immagini e contenuti video e 400 gruppi. 3 File Exif Ver 2.1 JPEG Baseline Risoluzione immagine: da 160 × 120 a 6144 × 4096 pixel (sottocampionamento di 4:0:0, 4:2:0, 4:2:2 o 4:4:4). Le immagini molto lunghe e sottili potrebbero non essere visualizzate. 4 Dati MPEG4 registrati con videocamere Panasonic SD multi camera o videoregistratori DVD conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (Simple Profile) sistema video/sistema audio G.726 5 Conformi allo standard IEC62107 6 MPEG-1 Layer 3, MPEG-2 Layer 3 7 Windows Media Audio Ver.9.0 L3 Non compatibile con Multiple Bit Rate (MBR)

Fonorivelatore

Lunghezza d'onda (DVD/CD) 662/785 nm Potenza laser (DVD/CD) CLASSE 1/CLASSE 1M

Uscita audio (Disco)

Numero di canali 5.1 canali (FL, FR, C, SL, SR, SW)

SEZIONE VIDEO

Sistema video

PAL625/50, PAL525/60, NTSC

Uscita video composita

Livello d'uscita 1 Vp-p (75 Ω)

Terminale Presa a spinotto (1 sistema)

Presa SCART (1 sistema)

Uscita S-Video

Livello di uscita Y 1 Vp-p (75 Ω)

Livello di uscita C PAL; 0,3 Vp-p (75 Ω)

NTSC; 0,286 Vp-p (75 Ω)

Terminale S (1 sistema)

Presa SCART (1 sistema)

Uscita video componente (NTSC: 480p/480i, PAL: 576p/576i)

Livello di uscita Y 1 Vp-p (75 Ω) Livello di uscita PB 0,7 Vp-p (75 Ω) Livello di uscita PR 0,7 Vp-p (75 Ω) Terminale Presa a spinotto (Y: verde, PB: blu, PR: rosso) (1 sistema)

Uscita video RGB

Livello di uscita R 0,7 Vp-p (75 Ω) Livello di uscita G 0,7 Vp-p (75 Ω) Livello di uscita B 0,7 Vp-p (75 Ω) Terminale Presa SCART (1 sistema)

Uscita HDMI AV

Terminale

Connettore di tipo A a 19 pin

HDMI Ver.1.2a (EDID Ver.1.3)

SEZIONI DIFFUSORI

Diffusori anteriori SB-FS540

Tipo

Unità diffusore(i)

Gamma completa

Potenza d'ingresso (IEC)

Pressione sonora in uscita

Gamma di frequenza

Dimensioni (L×A×P)

Peso

1 pianta di diffusori a 1 via (bass reflex)

Impedenza di 3 Ω

Tipo a cono di 6,5 cm

125 W* (max.)

80 dB/W (1,0 m)

87 Hz-25 kHz (-16 dB)

98 Hz-22 kHz (-10 dB)

Pressione sonora in uscita

Gamma di frequenza

Dimensioni (L×A×P)

Peso

1 pianta di diffusori a 1 via (bass reflex)

Impedenza di 4 Ω

Tipo a cono di 6,5 cm

90 W* (max.)

80 dB/W (1,0 m)

96 Hz-25 kHz (-16 dB)

120 Hz-22 kHz (-10 dB)

92 mm×135 mm×95,4 mm

0,75 kg

Diffusore centrale SB-PC540

Tipo

Unità diffusore(i)

1. Gamma completa
2. Gamma completa

Potenza d'ingresso (IEC)

Pressione sonora in uscita

2 sistemi di diffusori a 2 vie (bass reflex)

Impedenza di 6 Ω

Tipo a cono di 6,5 cm

Tipo a cono di 6,5 cm

250 W* (max.)

84 dB/W (1,0 m)

5 kHz

105 Hz-25 kHz (-16 dB)

Hz-22 kHz (-10 dB)

270mm× 92mm× 95,4mm

1,25 kg

Subwoofer SB-W540

Tipo

Unità diffusore(i)

Woofer

Potenza d'ingresso (IEC)

Pressione sonora in uscita

Gamma di frequenza

1 planta di diffusori a 1 via (bass reflex)

Impedenza di 6 Ω

Tipoa conodi 16cm

250 W (max.)

80 dB/W (1,0 m)

32 Hz-220 Hz (-16 dB)

38 Hz-180 Hz (-10 dB)

INFORMAZIONI GENERALI

Alimentazione

230 V CA, 50 Hz

Assorbimento di corrente

Unità principale 115 W

Dimensioni (LxAxP)

430 mm x 60 mm x 354 mm

Peso

Unità principale 3,35 kg

Intervallo della temperatura d'esercizio

+5°C a +35°C

Intervallo dell'umidità di esercizio

5% a 90% RH (senza condensa)

Assorbimento di corrente in modalità di attesa

circa 0,5 W

• Taratura con amplificatore dotato di filtering a taglio dei bassi

lota

1. Dati tecnici soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
2. Distorsione armonica totale misurata con analizzatore di spettro digitale.

Prodotto sotto licenza della Dolby Laboratories.

"Dolby", "Pro Logic" ed il simbolo doppia D sono marchi registrati della Dolby Laboratories.

"DTS" e "DTS Digital Surround" sono marchi di fabbrica registrati di Digital Theater Systems, Inc.

Questo prodotto incorpora la Tecnologia di protezione del copyright tutelata mediante i diritti sul metodo di certe patenti U.S. ed altri diritti di proprietà intellettuale detenuti dalla Macrovision Corporation ed altri detentori di diritti. L'uso di questa Tecnologia di protezione del copyright deve essere autorizzato dalla Macrovision Corporation, ed è destinato esclusivamente all'uso domestico ed altri usi limitati, a meno che altrimenti autorizzato dalla Macrovision Corporation. La ricomposizione e il disassemblaggio sono proibiti.

MPEG Layer-3, tecnologia di compressione audio con licenza della Fraunhofer IIS e Thomson multimedia.

Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

HighMAT™ e il logo HighMAT sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

HDCD®, High Definition Compatible Digital® e Pacific Microsonics sono marchi di fabbrica registrati o marchi di fabbrica di Pacific Microsonics, Inc. negli Stati Uniti e/o in altri Paesi.

Sistema HDCD prodotto su licenza di Pacific Microsonics, Inc. Questo prodotto è coperto da uno o più dei brevetti seguenti: Brevetti statunitensi No. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Brevetto australiano No. 669114, con altri brevetti in corso di registrazione.

L'uso di questo prodotto viene concesso in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali e non commerciali e/o ottenuto da un provider di contenuti video MPEG-4 titolare di una licenza MPEG LA. Non viene concessa, né esplicitamente né implicitamente, alcuna licenza per qualsiasi altro uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegl.com.

Prodotto ufficialmente certificato DivX®. Riproduce tutte le versioni dei video DivX® (inclusa la versione DivX®6) con la riproduzione standard dei file multimediali DivX®.

DivX, DivX Certified e i loghi associati sono marchi commerciali di DivX, Inc. e vengono utilizzati in licenza.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC.

Caro cliente

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati

In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare altrimenti da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
