Tipo di prodotto	Sistema audio home cinema 5.1 canali
Marca	PANASONIC
Modello	SC-HT540
Dimensioni (L x A x P) dell'apparecchio principale	430 mm x 60 mm x 354 mm
Peso dell'apparecchio principale	3,35 kg
Alimentazione	230 V CA, 50 Hz
Consumo elettrico	115 W (apparecchio principale)
Consumo in standby	circa 0,5 W
Potenza totale RMS (modalità Dolby Digital)	850 W
Tipi di dischi compatibili	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, CD, CD-R/RW, DivX, MPEG4, JPEG
Formati audio supportati	Dolby Digital, DTS, MP3, WMA, PCM lineare
Formati video supportati	DivX, MPEG4, JPEG
Funzioni principali	Lettura progressiva, effetti sonori (SFC, Dolby Pro Logic II, H.BASS), radio FM/AM con 15 preselezioni, timer di spegnimento
Ingressi/Uscite	Presa cuffia (3,5 mm), porta musicale anteriore, uscite video composite, S-Video, componente (Y/Pb/Pr), SCART
Accessori forniti	Telecomando, batterie, antenna telaio AM, antenna FM interna, cavo video, cavi diffusori, supporti di montaggio
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi, alcol o benzina.
Sicurezza	Non esporre all'umidità, non ostruire le aperture di ventilazione, utilizzare solo i diffusori forniti
Pezzi di ricambio e riparabilità	Contattare il servizio post-vendita Panasonic autorizzato
Informazioni generali	Prodotto su licenza Dolby Laboratories. Compatibile DivX Certified. Consumo in standby ridotto.

Domande frequenti - SC-HT540 PANASONIC

Come installare i diffusori del sistema SC-HT540?

Segui i passaggi del manuale: fissa il supporto alla base, fai passare il cavo, fissa il diffusore al supporto, quindi collega il cavo. Usa le viti fornite per la stabilità. Per il montaggio a parete, assicurati che il muro supporti più di 10 kg per vite.

Quali tipi di dischi posso leggere con questo sistema?

Il SC-HT540 legge DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, CD, CD-R/RW, nonché file DivX, MPEG4, JPEG, MP3 e WMA. Verifica che i dischi siano finalizzati e compatibili con i formati indicati.

Come regolare gli effetti sonori come il campo sonoro o i bassi?

Premi il tasto SFC per scegliere una modalità (FLAT, MOVIE, SPORT, MUSIC, ecc.). Per migliorare i bassi, utilizza H.BASS o regola il livello del subwoofer con SUBWOOFER LEVEL. Il Dolby Pro Logic II migliora l'audio stereo in surround 5.1.

Cosa fare se l'immagine non viene visualizzata sul televisore?

Controlla prima i collegamenti video (composite, S-Video, componente o SCART). Assicurati che il televisore sia sulla modalità di ingresso corretta. Se l'immagine è deformata, regola TV Aspect nel menu Video (4:3 o 16:9) e Video Output Mode (480p/576p per progressivo).

Come memorizzare le stazioni radio?

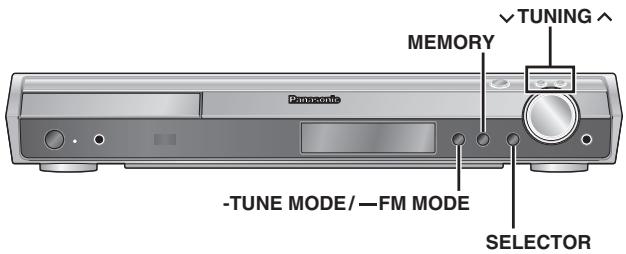

Per una preselezione automatica, seleziona FM o AM, passa in modalità MANUAL, sintonizza la frequenza più bassa, quindi tieni premuto il tasto MEMORY finché non viene visualizzato 'FM AUTO' o 'AM AUTO'. Le stazioni vengono memorizzate su 15 canali. Puoi anche memorizzarle manualmente premendo ENTER e poi scegliendo un numero di canale.

Posso utilizzare diffusori di un'altra marca?

No, si consiglia di utilizzare solo i diffusori forniti (SB-FS540, SB-PC540, SB-FS741, SB-W540). L'uso di altri diffusori può danneggiare l'amplificatore e alterare la qualità sonora.

Cosa significa il messaggio di errore 'F61' sul display?

Il codice 'F61' indica un problema di connessione dei cavi dei diffusori. Verifica che tutti i cavi siano correttamente collegati e che non ci sia un cortocircuito. Se il problema persiste, contatta un riparatore autorizzato.

Come pulire l'apparecchio e i dischi?

Per l'apparecchio, usa un panno morbido e asciutto. Non usare mai alcol, diluente o benzina. Per i dischi, puliscili con un panno umido poi asciutto, andando dal centro verso il bordo. Evita i detergenti spray.

L'audio è distorto o il subwoofer non funziona correttamente, cosa fare?

Verifica che il subwoofer sia collegato correttamente e che il livello dei bassi (SUBWOOFER LEVEL) non sia troppo alto. Se l'audio è distorto, riduci il volume o disattiva gli effetti sonori. Assicurati che i diffusori non siano troppo vicini alle pareti per evitare risonanze.

Posso collegare un paio di cuffie?

Sì, il SC-HT540 dispone di una presa per cuffie stereo da 3,5 mm sul pannello frontale. Collega le tue cuffie e l'audio dei diffusori verrà disattivato automaticamente. Regola il volume con il telecomando.

MANUALE UTENTE SC-HT540 PANASONIC

Istruzioni per l'uso

Mode d'emploi

DVD-Heimkino-Soundsystem Sistema del suono DVD Home Theater Système DVD home cinema

Con questo lettore si possono utilizzare i DVD video marcati con le etichette contenenti il numero regionale *2 o "ALL".

Esempio:

AUDIO/VIDEO

Scansione progressiva avanzata: fornisce un'immagine più nitida e pulita.

Compatibile con molti formati di supporti: DVD-RAM, DVD-Audio, DVD-Video, DivX e altri formati.

Effetti audio ad alte prestazioni: enfatizzazione della qualità del suono, enfatizzazione dei bassi e altri. pagina 28

La ringraziamo per l'acquisto di questo prodotto.

Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni. Conservare questo manuale.

• Queste istruzioni per l'uso sono valide per i modelli SC-HT540 e SC-HT990.
• A meno che non altrimenti specificato, le illustrazioni contenute in queste istruzioni per l'uso si riferiscono al modello SC-HT540.
• Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con il telecomando, ma si possono usare anche l'unità principale se i comandi sono gli stessi.

HT540: indica le funzioni valide soltanto per il modello SC-HT540. HT990: sostanto il modello SC-HT990.

Sistema	SC-HT540	SC-HT990
Unità principale	SA-HT540	SA-HT990
Diffusori anteriors	SB-FS540	SB-FS990
Diffusore centrale	SB-PC540	SB-PC895
Diffusori surround	SB-FS741	SB-FS540
Subwoofer	SB-W540	SB-W895

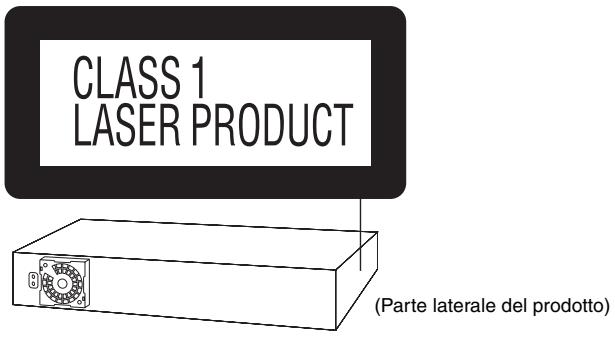

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problemi.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

CAUTION	- LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM.	FDA 21 CFR / Class
CAUTION	CLASS 1M VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTATIONS,IEG08625-1+A2 / Class 1M
VARYNGN	-KCLASS 1M SYNGLO CHS OSNILG LASERTRAINING NAR DENNA DEL ARO PNDN. BETRAKTA EU SII STRALEN DIRECT GENOM OPTIK/INSTRUMENT.
FORSIGTIG	-SYNILG OG USYNLIG LASERTRAINING KLASS M. NAR LAGET ER ABSENT. UNOGA AT SE LEAGE PA MED OPTICINISTRUMENTER.
VARIO	-AIATTASEA OLET ALTTINA LUKOKAI 1M NAKYAKMATONTA. LASERATSEIAA. ALK A KATO OPTISSELA LAITTELLA SUORIANA SATESEEN.
VORSICHT	-SICHTEARE UNUSCHTEARE LASERTRAINING KLASS M. WEN BEADEDUCING GEFONTNET. NICHEDIT BUT OPTICSIN DRAFTENIENTEN BRETACHEN.
ATTENTION	-RAVONMENT LE VISIBLE IET INVISIBLE CLASSE. IM EN CAS DU VENTEUR. NE PAS REGARDER DIRECTEMENT A. IADE DRAFTINSTRUMENTS D'OPTIQUE.
注意	-一二志間くと対て及に可視鏡←か光がはまな。 匕ムを見たり、触たりしぃいはてはんださむ。
注意	-打开时有可见及不可见激光辐射。避免光束照射。 GB7241. - I-200103B 类	RQLXS0075

(All'interno del prodotto)

Solo per l'Italia

Il produttore "Matsushita Electric Industrial Co., Ltd., 1-15 Matsucho, Kadoma, Osaka 571-8504 Giappone" di questi modelli numero SC-HT540 e SC-HT990, dichiara che essi sono conformi al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Accessori

Controllare e identificare gli accessori forniti.

1 Telecomando

HT540 (N2QAYZ000004)

HT990 (N2QAYZ000002)

2 Pile del telecomando

2× cavi lunghi

HT990

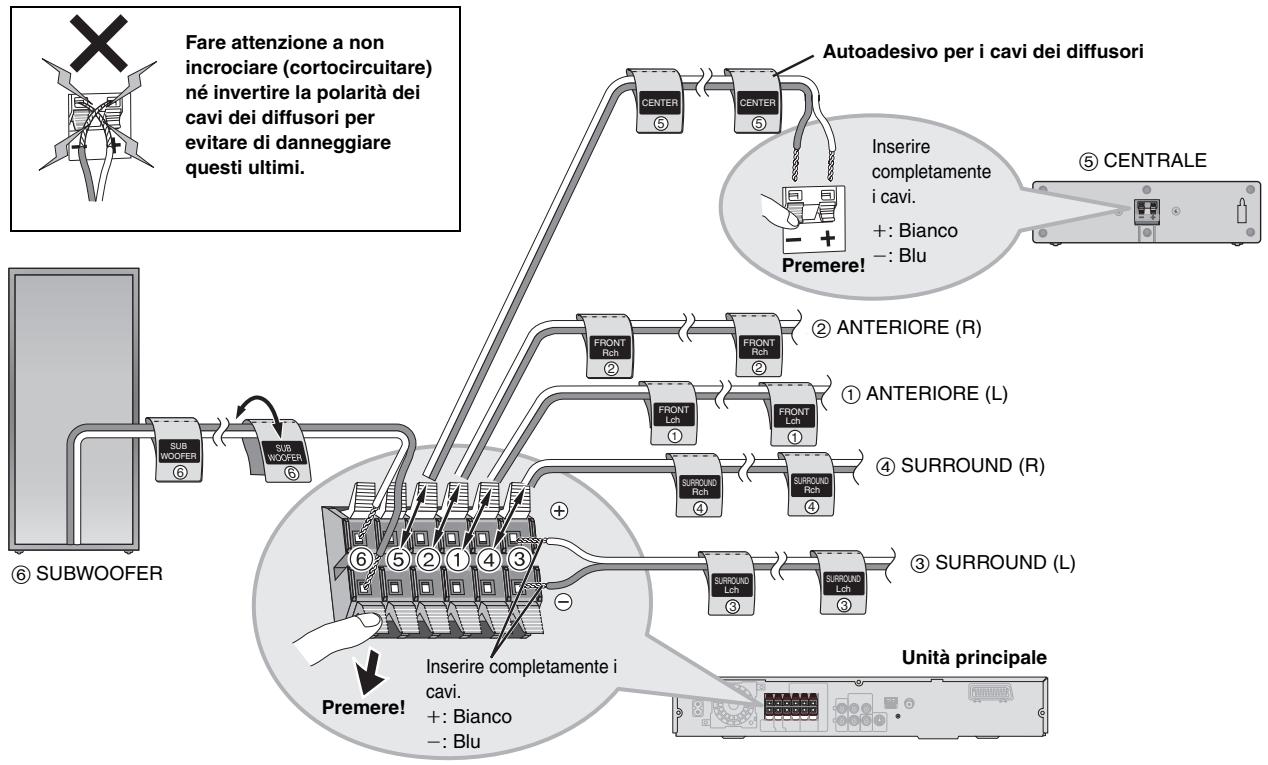

2 Fogli di autoadesivi per i cavi dei diffusori

HT540 2 Supporti

HT990 4 Supporti

2×supporti con cavo corto

2×supporti con cavo lungo

HT540 2 Basi HT990 4 Basi

HT540 8 Viti HT990 16 Viti

HT540 2 Coperchi HT990 4 Coperchi

1 Cavo di alimentazione CA

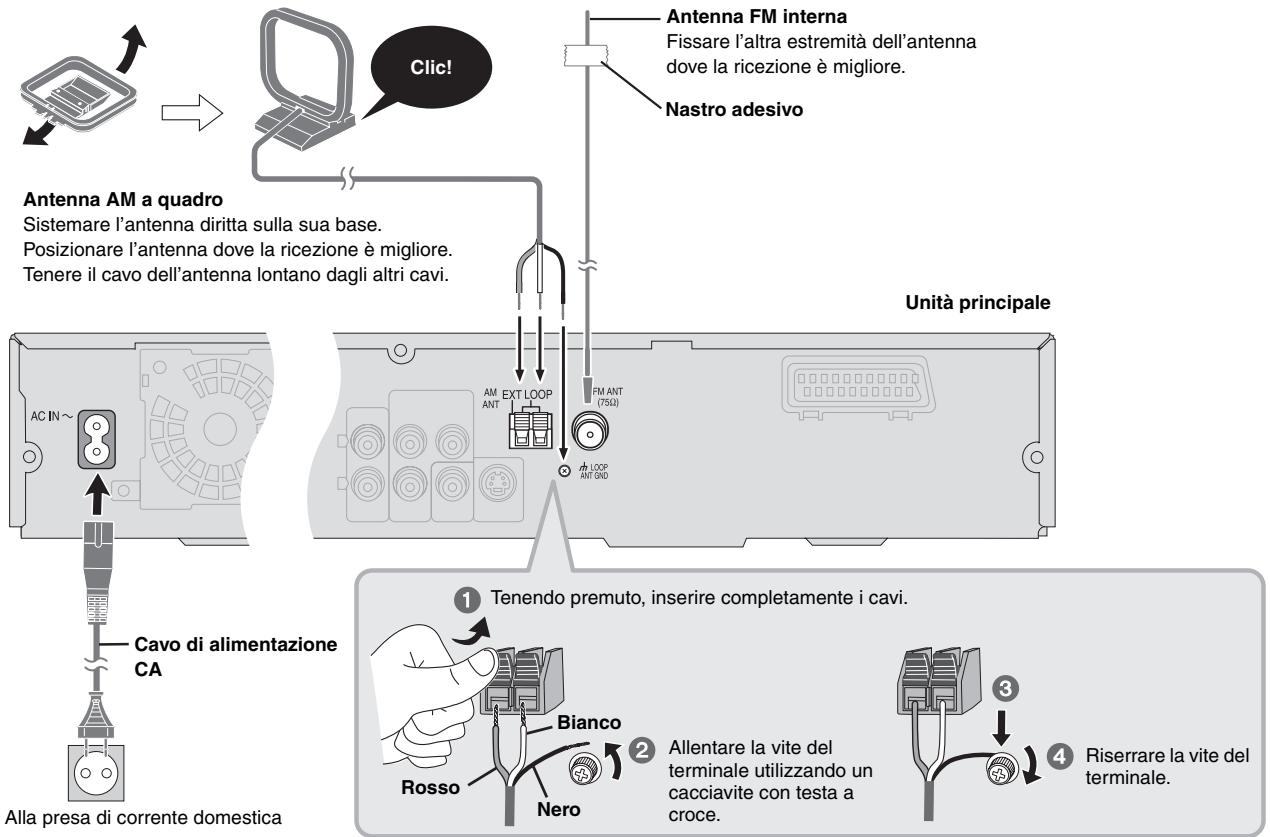

Preparativi	Accessori	2	PASSO 5	Collegamenti della radio e del cavo di alimentazione CA ... 10
	Installazione semplice		PASSO 6	Preparazione del telecomando ... 10
	PASSO 1 Montaggio dei diffusori. . . .4 Opzioni di installazione dei diffusori. . . .6		PASSO 7	Esecuzione del QUICK SETUP (INSTALLAZIONE RAPIDA). ... 11
	PASSO 2 Posizionamento dei diffusori. . . .7		Guida di riferimento ai comandi. . . .11
	PASSO 3 Collegamenti dei diffusori. . . .8		Dischi utilizzabili. . . .12
	PASSO 4 Collegamenti audio e video. . . .8		Precauzione per i dischi. . . .12
	Collegamento audio di base. . . .8		Manutenzione. . . .12

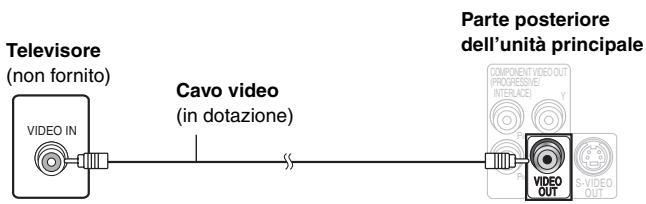

	Collegamento video di base. . . .9		Glossario. . . .13

Riproduzione e dei dischi

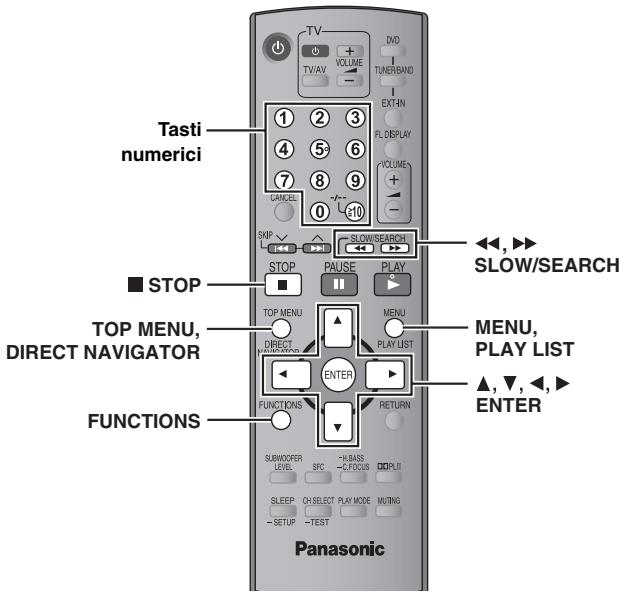

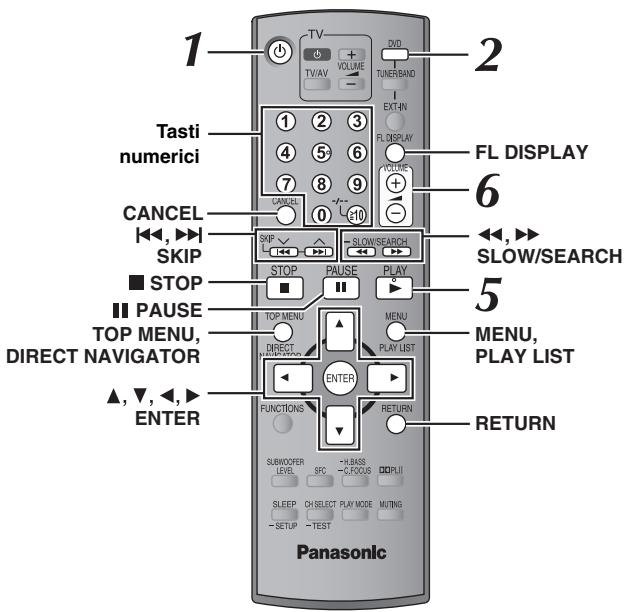

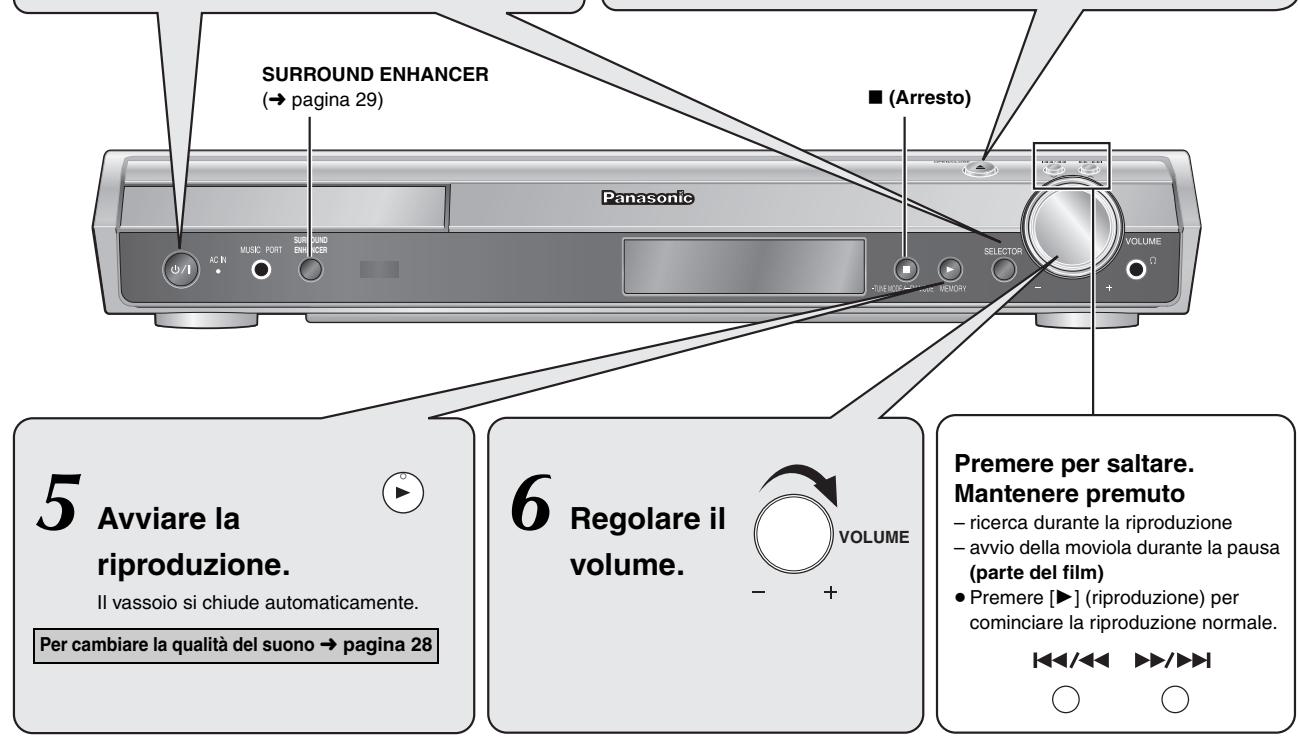

Lettura di base. 14 Uso dell'unità principale. 14 Uso del telecomando. 15 Funzioni comode. 16 Visualizzazione dello stato attuale della riproduzione. 16 Riproroduzione di tutti i gruppi, programmata e casuale. 16 Lettura dei dischi di dati usando i menu di navigazione. 17 Lettura dei dischi di dati. 17 Selezione delle tracce usando il CD text. 18 Lettura dei dischi HighMATM. 18 Riproroduzione di dischi RAM e DVD-R/-RW (DVD-VR) 18

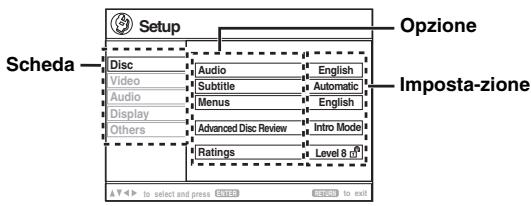

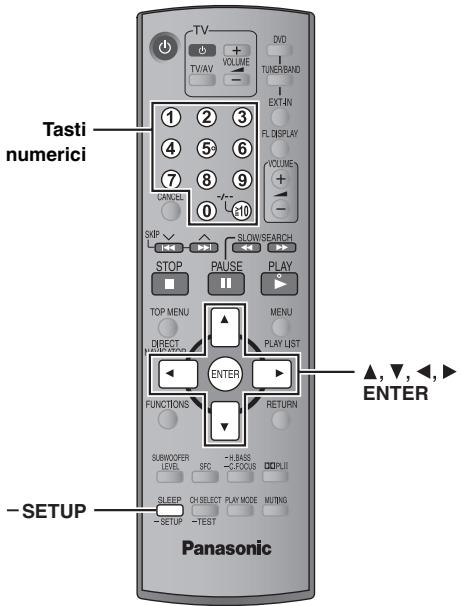

Uso dei menu sullo schermo. 20 Menu principale. 20 Other Settings (Altre impostazioni). 21 Cambiamento delle impostazioni dellettore. 23 Cambiamento del tempo di ritardo dei diffusori. 25

Altre operazioni	Uso della radio.	26	Enfatizzazione dei bassi: H.BASS.	29
	Preseilezione automatica delle stazioni	26	HT990 Enfatizzazione dell'effetto sonoro surround:
	Sezione dei canali preselezionati	26	Surround Enhancer.	29

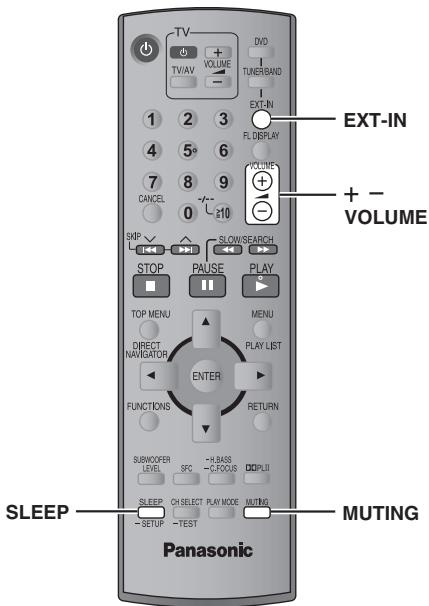

	Sintonia manuale	26	Regolazione del volume di ciascun diffusore:
	Trmissione RDS	27	regolazioni del livello dei diffusori	29
	Uso di un'antenna esterna (opzionale).	27	Uso di altre funzioni utili.	30
	Uso degli effetti audio.	28	Impostazione del timer di spegnimento automatico	30
	Cambiamento della qualità del suono:		Silenziamento del suono	30

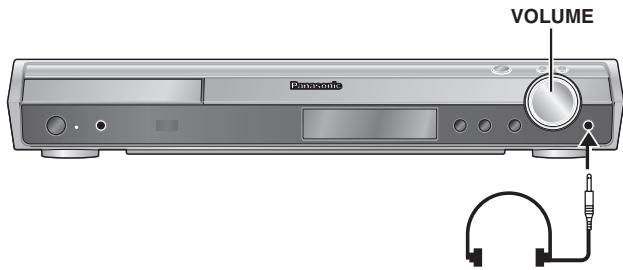

	controllo del Campo sonoro	28	Uso della cuffia	30
	Enfatizzazione del suono dal diffusore centrale:		Uso della Music Port	30
	fuoco centrale	28	Funzionamento di altri componenti.	31
	Enfatizzazione del suono stereofonico:		Funzionamento del tevisore	31
	Dolby Pro Logic II	28
	Regolazione dei bassi: livello del subwoofer	28

Riferimento	Precauzioni per la sicurezza	32	Guida alla risoluzione dei problemi	33
	Informazioni sui contentuti DivX VOD	32	Dati tecnici	36

HT540 Diffusori anteriori

HT990 Diffusori anteriori e surround

Preparativi

• Per evitare danni o graffi, stendere un panno morbido ed eseguire il montaggio su di esso.
• Per il montaggio, usare un cacciavite con testa a croce.
• Prima di cominciare il montaggio, l'installazione e i collegamenti, accertarsi di disporre di tutti i componenti indicati.
• Non c'è differenza tra i diffusori destro e sinistro e i supporti.
• Per il montaggio a parete opzionale, consultare la pagina 6.

Nota

HT990 Il diffusore anteriore e quello surround sono diversi.

• Prima di collegare il supporto, controllare l'etichetta sulla parte posteriore dei diffusori (→ pagina 7).
• Il supporto con il cavo più corto è per il diffusore anteriore.

HT540 2 Diffusori anteriori (con coperchio)

HT990 2 Diffusori anteriori e 2 diffusori

surround (con coperchio)

HT540 2 Supporti (con cavo) HT990 4 Supporti - 2 × supporti con cavo tipo: Per i diffusori anteriori - 2 × supporti con cavo lungo: Per i diffusori surround

HT540

HT990

2 Basi

4 Basi

HT540

HT990

8 Viti

16 Viti

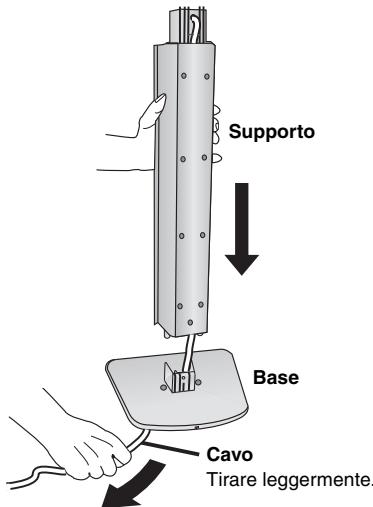

1 Montare il supporto sulla base.

① Fare passare il cavo del diffusore attraverso la base. Per infilarlo più rapidamente, curvare il cavo a metà (non piegarlo completamente), fare passare la parte piegata attraverso il foro e tirare il resto del cavo attraverso la base.

② Fissare il supporto alla base tirando leggermente l'estremità del cavo del diffusore.

2 Fissare il supporto alla base.

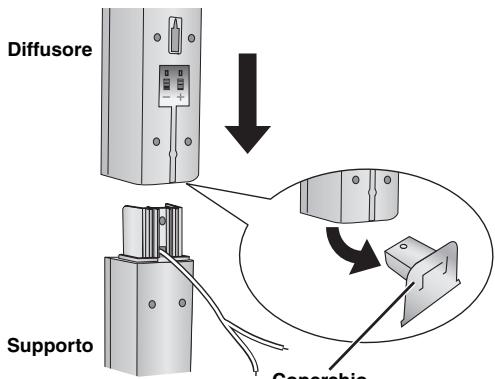

3 Montare il diffusore sul supporto.

① Estrarre l'estremità del cavo del diffusore e posizionarlo tra le creste.

② Montare il diffusore sul supporto.

Rimuovere prima di montare

diffusore conservare per il

montaggio a parete (→ pagina 6).

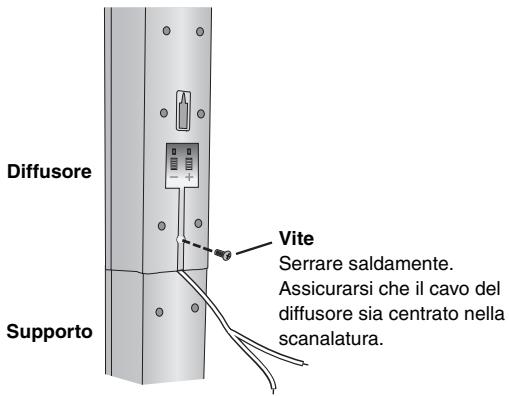

4 Fissare il diffusore al supporto.

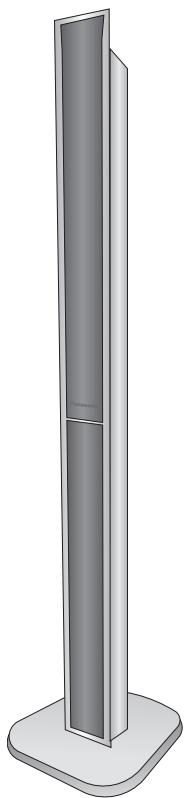

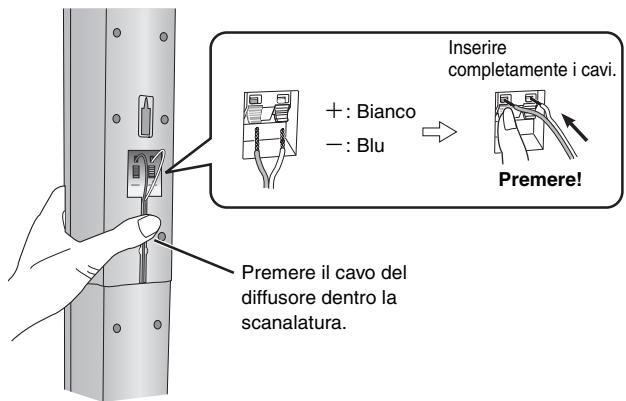

5 Collegare il cavo del diffusore.

Montato!

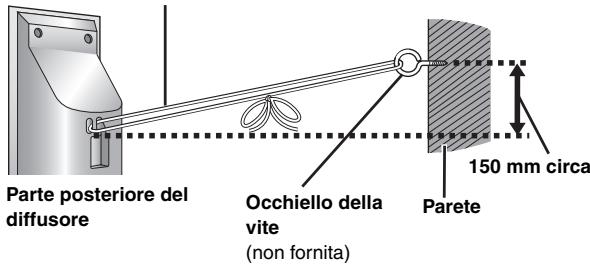

Per impedire che i diffusori cadano

• È necessario procurarsi degli occhielli delle viti adeguati alle pareti o ai pilastri a cui fissarli.
• Per l'adeguata procedura di fissaggio a una parete in cemento o a una superficie che potrebbe non essere sufficientemente robusta per sostenerla, rivolgersi a un muratore esperto. Se si fissa in modo errato, la parete o i diffusori potrebbero danneggiarsi.

Cordicella (non fornita)

Fare passare alla parete al diffusore e annodare saldamente.

Opzioni di installazione dei diffusori

Montaggio su parete

Tutti i diffusori possono essere attaccati (eccetto il subwoofer) alla parete.

• La parete o il pilastro a cui attaccare i diffusori devono poter supportare un peso di 10kg per ciascuna vite. Per attaccare i diffusori alla parete, rivolgersi a un muratore esperto. Un'applicazione sbagliata potrebbe danneggiare la parete o il diffusore.
• Per montare i diffusori anteriori o quelli surround (HT540 solo diffusori anteriori) sulla parete, si consiglia di usare una cordicella (non fornita) per evitare che cadano.

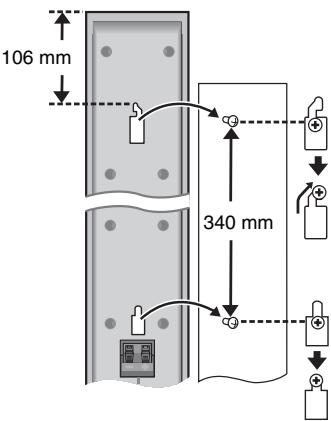

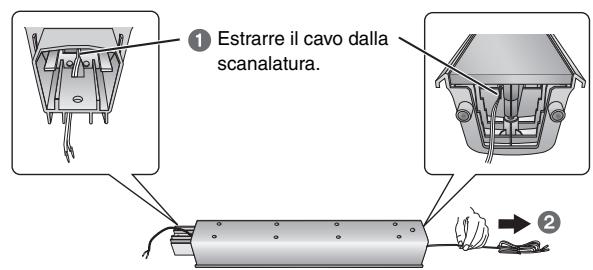

Preparativi per i diffusori anteriori e surround (HT540 solo diffusori anteriori)

1. Rimuovere dal supporto il cavo del diffusore.

2. Collegare il cavo (vedere pagina 5).

1. Montare il coperchio sul diffusore anteriore o surround (HT540 solo diffusore anteriore).

2. Avvitare una vite (non fornita) nella parete.

3. Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Diffusore anteriore HT540, Diffusore anteriore e surround HT990

Diffusore centrale

Diffusore surround HT540

per es.

In questa posizione, il diffusore può cadere più facilmente se viene spostato a destra o a sinistra.

Spostare il diffusore in modo che la vite sia in questa posizione.

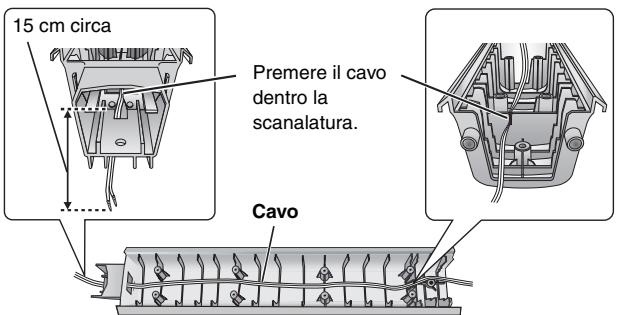

Riaggancio del cavo del diffusore al supporto

1 Rimuovere tutte le viti presenti sul supporto, quindi rimuovere la retina del diffusore.

2 Posizionare il cavo.

3 Fissare la retina del diffusore con le apposite viti.

Montaggio dei supporti dei diffusori (non forniti) [Eccetto diffusori anteriori (HT540 HT990) e diffusori surround (HT990)]

Accertarsi che i supporti soddisfino queste condizioni prima di acquistarli. Osservare il diametro e la lunghezza delle viti, e la distanza tra le viti, come mostrato nello schema.

• I supporti devono poter supportare fino a 10 kg
• I supporti devono essere stabili anche con i diffusori su una posizione alta.

per es., Diffusore centrale

Fori per viti metalliche

Per il montaggio dei supporti dei diffusori

5 mm, passo di 0,8 mm

Spessore della piastra più 7 mm - 10 mm

Supporto del

diffusore

(non fornito)

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro. Tenere presente quanto segue: - Sistemare i diffusori su basi piane e solide. - Un posizionamento dei diffusori troppo vicino al pavimento, alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con tende spesse. - I diffusori destro e sinistro sono intercambiabili, ma i diffusori anteriori e surround non lo sono. - Sistemare i diffusori anteriori, centrale e surround all'incirca alla stessa distanza dalla posizione d'ascolto. Gli angoli nello schema sono approssimativi.

HT540

1 ANTERIORE (L, R)

2

3 CENTRALE

4 SUBWOOFER

HT990

1 ANTERIORE (L, R)

(L, R)

2

SURROUND

3 CENTRALE

4 SUBWOOFER

Non usare un diffusore anteriore come diffusore surround o viceversa. Controllare il tipo di diffusore con l'etichetta sulla parte posteriore del diffusore anteriore.

Etichetta diffusore

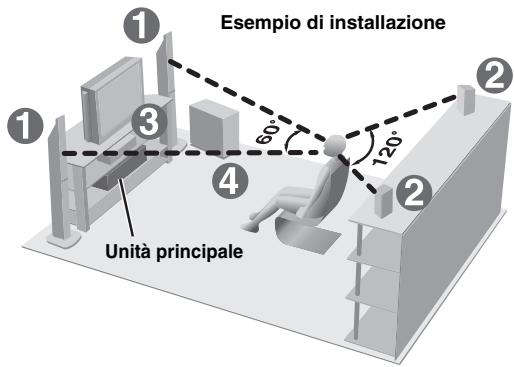

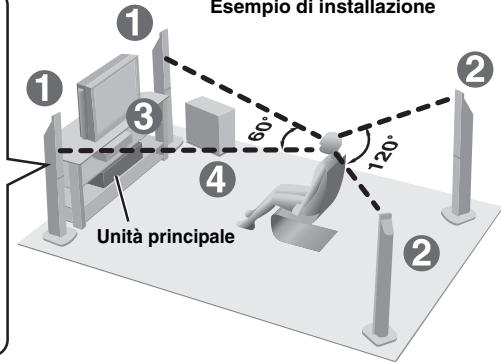

Esempio di installazione

- Usare solo i diffusori in dotazione

L'uso di altri diffusori può danneggiare l'unità e influenzare negativamente la qualità del suono. - Sistemare i diffusori su una superficie piana per evitare che cadano. Prendere le precauzioni necessarie per evitare che i diffusori cadano se non è possibile sistemarli su una superficie piana.

Unità principale

Nota

• Per una ventilazione adeguata, tenere i diffusori ad almeno 10mm dal sistema.
• Per una ventilazione adeguata e un flusso dell'aria ottimale intorno all'unità principale, posizionarla con almeno 5 cm di spazio libero su tutti i lati.
• Non bloccare i fori di ventilazione dell'unità principale.

Diffusore centrale

• Le vibrazioni causate dal diffusore centrale possono disturbare le immagini se viene sistemato direttamente sopra il televisore. Posizionare il diffusore centrale su una staffa o uno scaffale.
• Per evitare che i diffusori cadano, non posizionarli direttamente sul televisore.

Subwoofer

Sistemare a destra o a sinistra del televisore, sul pavimento o su uno scaffale robusto che non causi vibrazioni. Lasciare circa 30 cm di spazio dal televisore.

Precauzione

Non mettersi sulla base.

Fare attenzione in presenza di bambini.

per es., Diffusore anteriore

Non toccare l'area a rete dei diffusori.

per es., HT540 Diffusore surround

Note sull'uso dei diffusori

• I diffusori possono danneggiarsi e la loro durata può ridursi se il suono viene riprodotto a livelli alti di volume e per lunghi periodi di tempo.
• Per evitare danni, ridurre il volume nei casi seguenti:
• Durante la riproduzione di un suono distorto.
• Se i diffusori riverberano a causa di giradischi, rumore delle trasmissioni FM o segnali continui da un oscillatore, disco di prova o strumento elettronico.
• Quando si regola la qualità del suono.
• Quando si accende o si spegne l'unità.

Se sul televisore si verificano disturbi del colore

Il diffusore centrale e quelli anteriori sono progettati per essere usati vicino al televisore, ma le immagini potrebbero essere disturbate con alcuni televisori e combinazioni di regolazione.

In tal caso, spegnere il televisore per circa 30 minuti.

La funzione di smagnetizzazione del televisore dovrebbe correggere il problema. Se l'interferenza persiste, provare a spostare gli altri dispositivi fuori dal raggio del prodotto.

Precauzione

• L'unità principale e i diffusori in dotazione devono essere usati soltanto come indicato nelle presenti procedure di installazione. In caso contrario, si potrebbero danneggiare l'amplificatore e/o i diffusori creando pericoli di incendio. Rivolgersi a un tecnico qualificato se si è verificato un danno o se si nota un improvviso cambiamento delle prestazioni.
• Non cercare di attaccare questi diffusori alle pareti usando metodi diversi da quelli descritti in questo manuale.

Cavi dei diffusori

HT540

• 1 × cavo corto: per il diffusore centrale
• 2 × cavi lunghi: per i diffusori surround

HT990

• 1 × cavo corto: per il diffusore centrale

2 fogli di autoadesivi per i cavi dei diffusori

• Incollare gli autoadesivi per i cavi dei diffusori per facilitare i collegamenti.

PASSO 4

Collegamenti audio e video

Non collegare attraverso il videoregistratore. Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia. Spegnere il televisore prima del collegamento e fare riferimento alle istruzioni per l'uso del televisore.

Cavo video

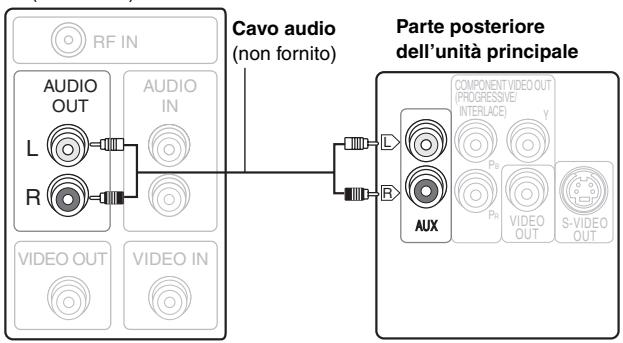

Collegamento audio di base

Televisore

(non fornito)

• Questo collegamento audio consente di riprodurre il suono del televisore attraverso il sistema Home Theater. Consultare "Funzionamento di altri componenti" (→ pagina 31).

Collegamento video di base

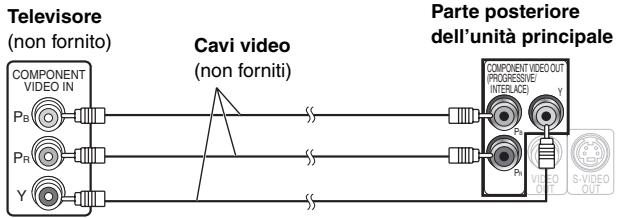

Altri collegamenti video per migliorare la qualità dell'immagine

COMPONENT VIDEO OUT

• Uso dei terminali COMPONENT VIDEO OUT

I terminali COMPONENT VIDEO OUT producono immagini più pure del terminale S-VIDEO OUT. Questi terminali possono essere usati per l'uscita interlacciata o progressiva. Il collegamento usando questi terminali causa l'uscita separata dei segnali di differenza del colore (PB/PR) e del segnale di luminanza (Y), per una riproduzione dei colori di alta fedeltà.

• La descrizione dei terminali di ingresso video componente dipende dal televisore o monitor (per es., Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Collegare ai terminali dello stesso colore.
• Per fare questo collegamento, selezionare "Video/YPbPr" o "S-Video/YPbPr" da QUICK SETUP (→ pagina 11). Se viene selezionato "RGB/No Output", il segnale RGB viene emesso dal terminale SCART (AV), ma nessun segnale viene emesso dai terminali di uscita del video composito.

Per fruire del video progressivo

• Collegare a un televisore compatibile con uscita progressiva.
• Impostare "Video Output Mode" su "480p" o "576p", quindi seguire le istruzioni sullo schermo (→).[21, Picture Menu).
• I televisori Panasonic con terminali di input 625 (576)/50i-50p, 525 (480)/60i-60p sono compatibili con il video progressivo. Se si usa un televisore di un'altra marca, rivolgersi al rivenditore.

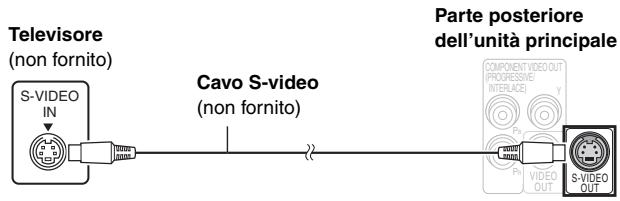

S-VIDEO OUT

Il terminale S-VIDEO OUT produce immagini più vivide del terminale VIDEO OUT separando i segnali di crominanza (C) e di luminanza (Y). (I risultati reali dipendono dal televisore.)

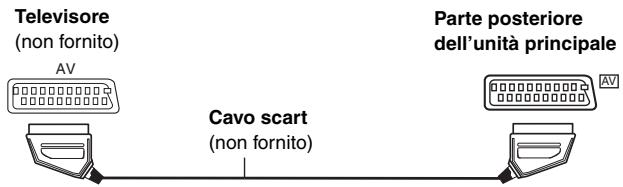

SCART

Per migliorare la qualità delle immagini, si può cancellare l'uscita del segnale video dal terminale SCART (AV) da "Video" a "S-Video" o "RGB" secondo il tipo di televisore usato. Selezionare "S-Video/YPbPr" o "RGB/No Output" da QUICK SETUP (→ pagina 11).

Questo collegamento consente inoltre di riprodurre il suono del televisore attraverso il sistema Home Theater. Consultare "Funzionamento di altri componenti" (→ pagina 31).

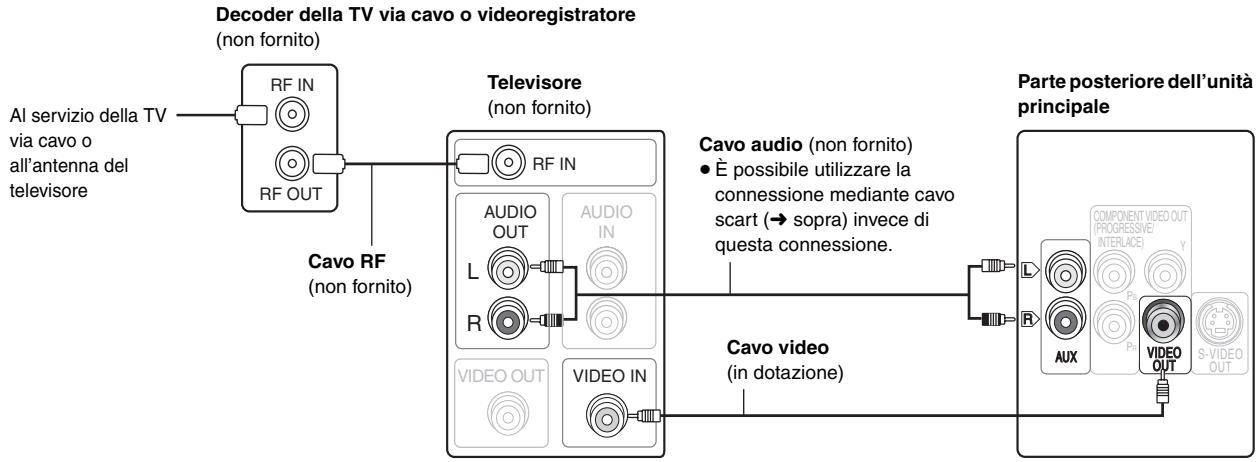

■ Collegamento del decoder della TV via cavo o del videoregistratore

PASSO 5 Collegamenti della radio e del cavo di alimentazione CA

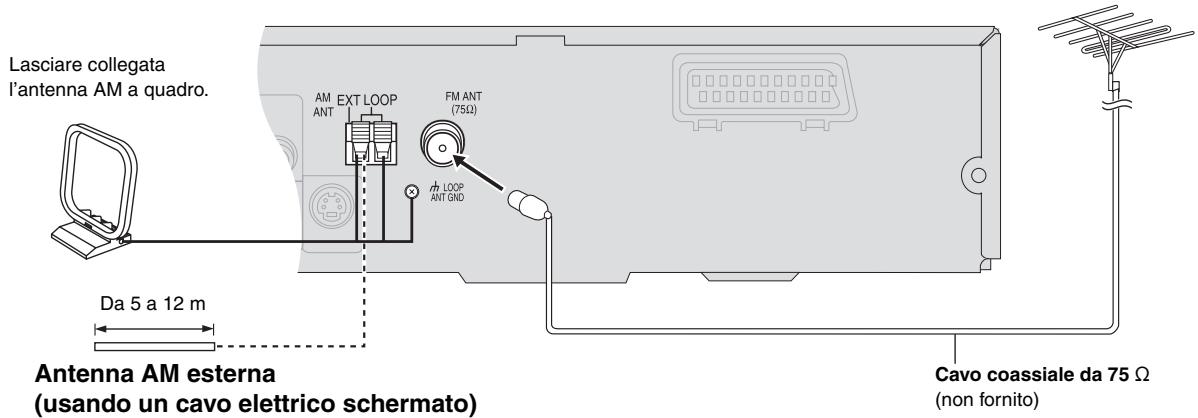

Antenna AM a quadro

Antenna FM interna

Cavo di alimentazione CA

• Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.
• Uso di un'antenna esterna (opzionale) (→ pagina 27).

Risparmio di corrente

Anche quando è spenta, l'unità principale consuma una piccola quantità di corrente (circa 0,5 W). Per risparmiare energia quando non si intende usare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione alla presa di corrente domestica.

Dopo aver collegato il cavo di alimentazione, bisogna impostare di nuovo alcune opzioni della memoria.

Nota

Il cavo di alimentazione CA in dotazione deve essere usato soltanto con questa unità. Non usarlo con altri componenti. Inoltre, non usare cavi per altri componenti con questa unità.

PASSO 6 Preparazione del telecomando

Inserire le pile con le polarità (+ e -) allineate con quelle del telecomando.

Non usare pile ricaricabili.

Non:

• mischiare pile vecchie e nuove.
• usare contemporaneamente pile di tipo diverso.
• riscaldare le pile o esporle a una fiamma.
• smontare le pile o cortocircuitarle.
• cercare di ricaricare le pile alcaline o al manganese.
• usare pile con il rivestimento rovinato.

Una manipolazione errata delle pile può causare perdite di acido, che può danneggiare il telecomando.

Rimuovere le pile se non si intende usare il telecomando per un lungo periodo di tempo. Conservare le pile in un luogo fresco e buio.

Uso

Puntare verso il sensore per segnali del telecomando (→ pagina 11) posizionandosi direttamente davanti ad esso alla distanza massima di 7 m senza ostacoli frapposti.

La schermata QUICK SETUP consente di eseguire le impostazioni necessarie.

Per visualizzare l'immagine dall'unità principale, accendere il televisore e cambiarne la modalità d'ingresso video (per es. VIDEO 1, AV 1, ecc.).

• Per cancellare la modalità d'ingresso video, consultare le istruzioni per l'uso del televisore.
• Il telecomando può eseguire alcune operazioni di base del televisore (→ pagina 31).

1	2	3	4	5	6
	DVD	-SETUP		ENTER	-SETUP
Accendere l'unità.	Selezionare "DVD/CD".	Mantenere premuto per visualizzare la schermata QUICK SETUP.	Seguire le istruzioni dei messaggi ed effettuire le impostazioni.	Per terminare, premeire QUICK SETUP.	Mantenere premuto per uscire.

Per cancellare queste impostazioni in seguito

Selezionare "QUICK SETUP" nella scheda "Others" (→ pagina 24).

Vedere i riferimenti alle pagine tra parentesi.

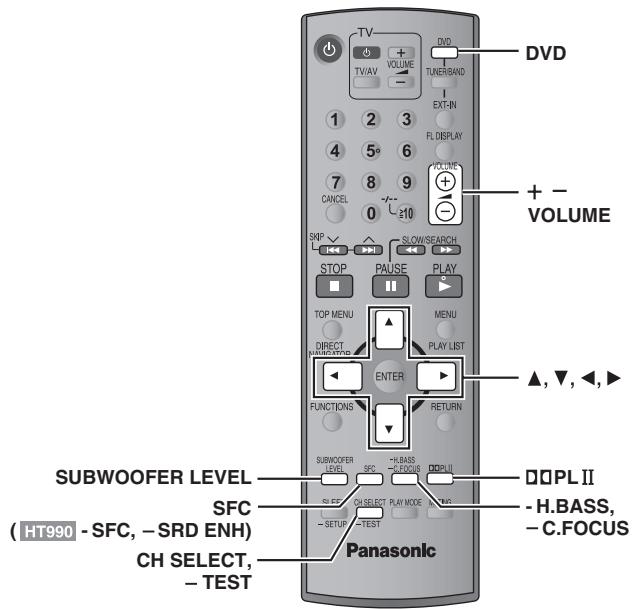

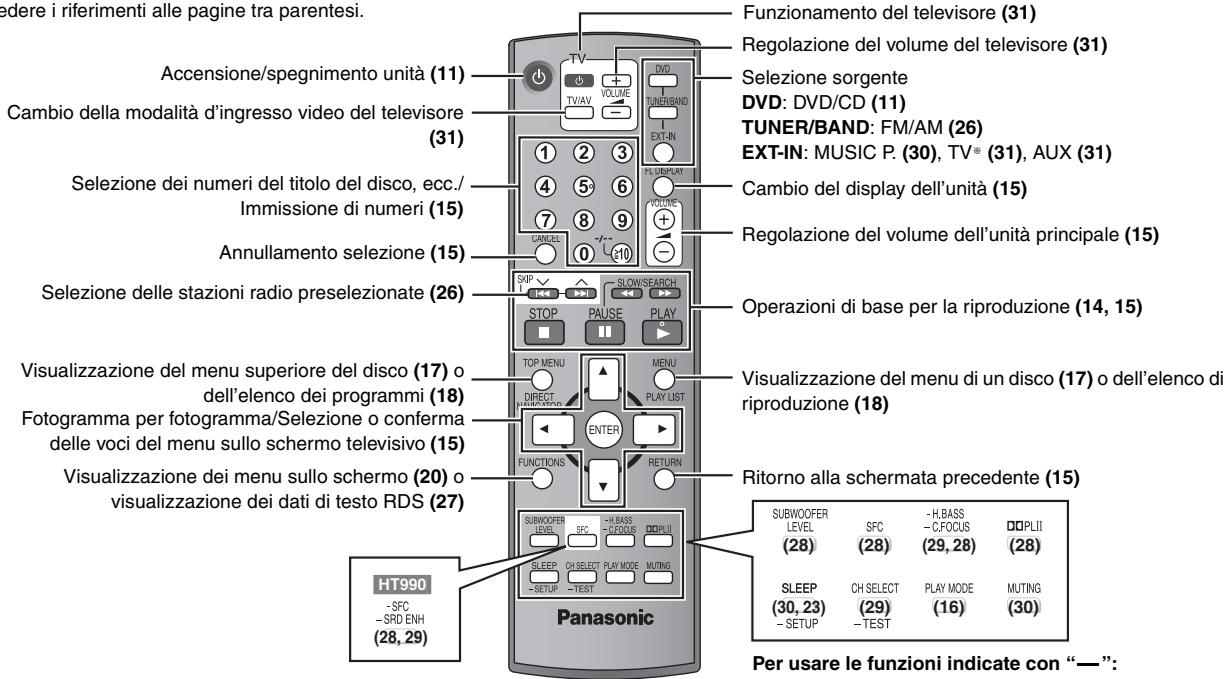

Guida di riferimento ai comandi

Interruttore di attesa/accensione [○/]

Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente. (14)

Nell'illustrazione è mostrato il modello SC-HT540.

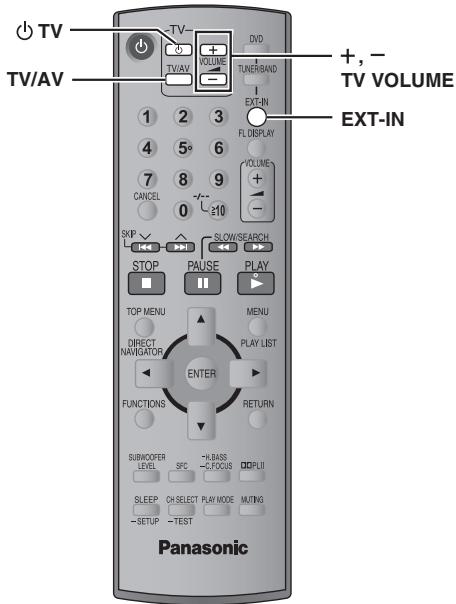

Funzionamento del televisore (31)

Regolazione del volume del televisore (31)

Selezione sorgente

DVD: DVD/CD (11)

TUNER/BAND: FM/AM (26)

EXT-IN: MUSIC P. (30), TV* (31), AUX (31)

Cambio del display dell'unità (15)

Regolazione del volume dell'unità principale (15)

Operazioni di base per la riproduzione (14, 15)

Visualizzazione del menu di un disco (17) o dell'elenco di riproduzione (18)

Ritorno alla schermata precedente (15)

Per usare le funzioni indicate con "—":

Tenere premuto il tasto per almeno 2 secondi.

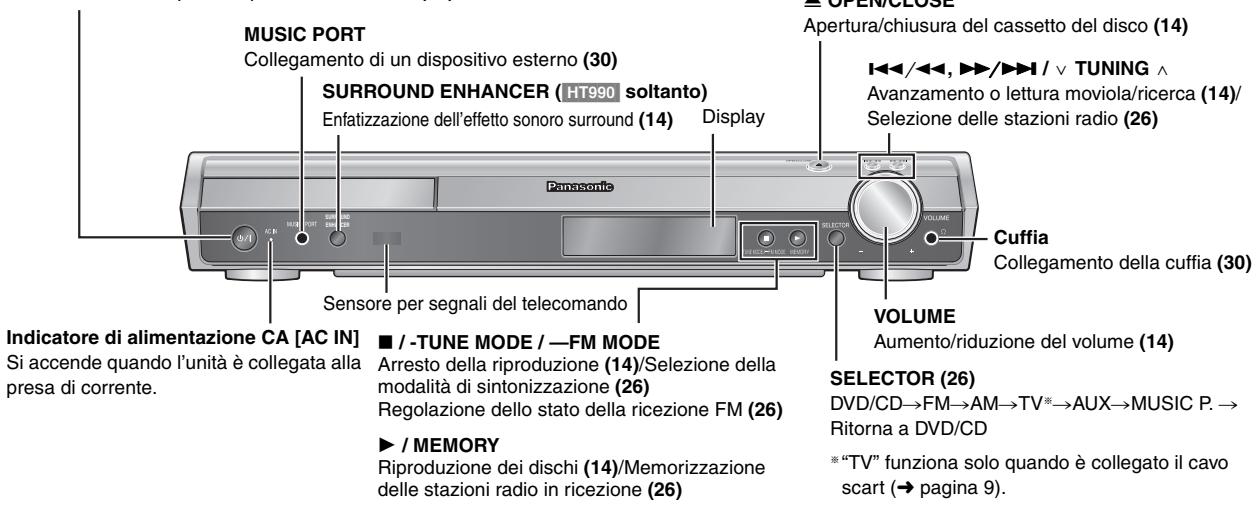

Nell'illustrazione è mostrato il modello SC-HT990.

OPEN/CLOSE

Apertura/chiusura del cassetto del disco (14)

TUNING

Avanzamento e lettura moviola/ricerca (14)/ Selezione delle stazioni radio (26)

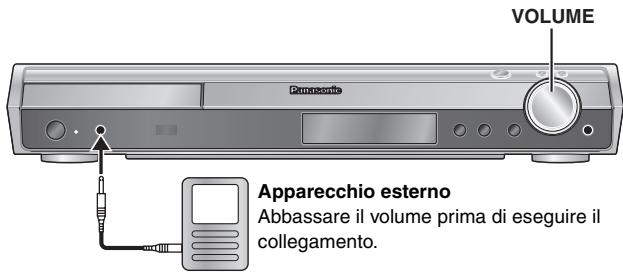

Cuffia

Collegamento della cuffia (30)

VOLUME

Aumento/riduzione del volume (14)

SELECTOR (26)

DVD/CD → FM → AM → TV* → AUX → MUSIC P. → Ritorna a DVD/CD

*“TV” funzione solo quando è collegato il cavo scart (→ pagina 9).

Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con i formati. Le icone come DVD- V indicano i formati.

DVD VIDEO VIDEO	DVD-Video DVD-V -
DVD AUDIO	DVD-Audio DVD-A DVD-V • DVD-V Alcuni dischi DVD-Audio hanno il contentuto dei DVD-Video. Per riproduire il contentuto dei DVD-Video, selezionare "Play as DVD-Video" in Other Menu (→ paging 22).
COMPACT DISC DIGITAL VIDEO SUPERVIDEO	Video CD VCD • Inclusi SVCD (conforme allo standard IEC62107)
DVD RAM RAM 4.7	DVD-RAM DVD-VR MP3 JPEG MPEG4 DivX *1 • DVD-VR Registrati con apparetchiature che utilizzato la versione 1.1 di Video Recording Format (uno standard unificato di registrazione video), quali videoregistratori DVD, videocamere DVD, personal computer e casi via. • JPEG Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic con lo standard DCF (Design rule for Camera File system) versione 1.0. • MPEG4 Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic [conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (Simple Profile)istema video/sistema audio G.726].
DVD R R4.7 DVD RW R R DL	DVD-R (DVD-Video)*2/DVD-RW (DVD-Video) DVD-V • Dischi registrati e finalizzati*3 con videoregistratori DVD o videocamere DVD. DVD-R (VR)*2/DVD-RW (VR) DVD-VR • Dischi registrati e finalizzati*3 con videoregistratori DVD o videocamere DVD con Video Recording Format (uno standard unificato di videoregistrazione) versione 1.1 (o solo 1.2 DVD-R DL). DVD-R/DVD-RW MP3 JPEG MPEG4 DivX *1 • Finalizzare*3 il disco dopo la registrazione.
-	+R (Video)*2/+RW (Video) DVD-V • Dischi registrati e finalizzati*3 con videoregistratori DVD o videocamere DVD.
COMPACT DISC DIGITAL AUDIO TEXT	CD CD WMA MP3 JPEG VCD MPEG4 DivX *1 • Questa unità peut eseguire lalettura dei CD-R/RW registrati con i formati sopra indicati. Chiudere le sessioni o finalizzare*3 il disco après la registrazione. • CD Questa unità è compatible con HDCD, ma non supporta la funzione Peak Extend per l'espansione dell'intervaldo dinamico dei segnali di livello elevato. I CD codificati HDCD hanno suono migliorie perché sono codificati con 20 bit indece che con 16 bit come tutti gli altri CD. • WMA MP3 JPEG Questa unità è inottre in grado di eseguire lalettura dei dischi HighMAT. • WMA Questa unità non èCompatible con Multiple Bit Rate (MBR: file avento stesso contento codificato con velocità in bit diverse).

1 Non sono supportate le funzioni aggiunte con DivX Ultra. 2 Include dischi a facciata singola e doppio strato ^*3 Processo che consente la riproduzione con apparecchiature disponibili. In alcuni casi potrebbe non essere possibile riprodurre i suddetti dischi a causa del tipo o dello stato della registrazione.

■ Dischi che non possono essere letti

Versione 1.0 di DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD e Photo CD, DVD-RAM che non possono essere rimossi alla cartuccia, DVD-RAM da 2,6-GB e 5,2-GB, nonché "Chaoji VCD" disponibili sul mercato, compresi CVD, DVCD e SVCD non conformi allo standard IEC62107.

Sistema video

• Questa unità può utilizzare i dischi PAL e NTSC, ma il televisore deve poter usare lo stesso sistema dei dischi.
• Non è possibile visualizzare correttamente i dischi PAL su un televisore NTSC.
• Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un televisore PAL (→ pagina 24, "NTSC Disc Output" nella scheda "Video").

Precauzione per i dischi

Per pulire i dischi

Pulire con un panno inumidito e poi asciugare con un panno asciutto.

Precauzioni per la manipolazione dei dischi

• Non attaccare etichette o adesivi ai dischi (questo può deformare il disco, rendendolo inutilizzabile).
• Non scrivere sul lato dell'etichetta con una penna biro o altro strumento per scrivere.
• Non usare spray di pulizia per dischi, benzina, diluenti, liquidi di prevenzione dell'elettricità statica o un qualsiasi altro solvente. Non usare protezioni o coperchi antigraffi. Non usare i seguenti dischi:
• Dischi con residui di adesivi in seguito alla rimozione di autoadesivi o etichette (dischi presi a noleggio, ecc.).
• Dischi deformati o incrinati.
• Dischi di forma irregolare, ad esempio a forma di cuore.

Manutenzione

Pulire l'unità con un panno morbido e asciutto.

• Non usare mai alcol, diluenti per vernici o benzina per pulire l'unità.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che accompagnano il panno.

Non utilizzare i prodotti per la pulizia delle lenti disponibili in commercio perché potrebbero causare malfunzionamenti. In genere la pulizia del gruppo ottico non è necessaria, anche se ciò dipende dall'ambiente di utilizzo.

Prima di spostare l'unità, accertarsi che il cassetto del disco sia vuoto.

In caso contrario, si rischia di danneggiare seriamente il disco o l'unità.

Decodificatore

Un decodificatore ricostituisce i segnali audio codificati dai DVD in segnali normali. Tale processo viene chiamato decodifica.

DivX

DivX è una tecnologia multimediale diffusa creata da DivX, Inc. I file multimediali DivX contengono video ad alta compressione con un'elevata qualità visiva che consente di mantenere dimensioni dei file relativamente piccole.

Dolby Digital

È un metodo di decodifica dei segnali digitali sviluppato dai Dolby Laboratories. Oltre ad essere stereofonici (2 canali), questi segnali possono essere anche audio a canale multiplo. Tramite questo metodo può essere registrata una grande quantità di informazioni audio su un disco.

DTS (Digital Theater Systems)

Questo sistema surround viene usato in molte sale cinematografiche di tutto il mondo. I canali sono ben separati, per cui sono possibili effetti sonori realistici.

Gamma dinamica

La gamma dinamica è la differenza tra il livello più basso del suono udibile o il rumore dell'apparecchiatura, e il livello più alto prima della distorsione.

Film e video

I DVD-Video vengono registrati usando un film o un video. Questa unità può determinare quale tipo è stato usato, quindi impiega il metodo di uscita progressiva più adatto.

Film: Registrato a 25 fotogrammi al secondo (dischi PAL) o 24 fotogrammi al secondo (dischi NTSC). (Anche i dischi NTSC registrati a 30 fotogrammi al secondo). Solitamente appropriato per i film cinematografici.

Video: Registrato a 25 fotogrammi/50 campi al secondo (dischi PAL) o 30 fotogrammi/60 campi al secondo (dischi NTSC). Solitamente appropriato per le serie TV o i cartoni animati.

Fermo immagine di quadro e fermo immagine di campo

I quadri sono i fermi immagine che compongono unitamente un film. Vengono visualizzati circa 30 quadri al secondo.

Un quadro è formato da due campi. Un normale televisore visualizza questi campi l'uno dopo l'altro per creare dei quadri.

Quando si mettono in pausa delle immagini mobili, viene visualizzato un fermo immagine. Un fermo immagine di quadro è composto da due campi alternanti, così che l'immagine potrebbe apparire sfocata, ma la qualità complessiva rimane alta.

Un fermo immagine di campo non è sfocato, ma contiene soltanto la metà delle informazioni di un fermo immagine di quadro, per cui la qualità dell'immagine risulta minore.

I/P/B

MPEG 2, lo standard di compressione video adottato per l'impiego con i DVD-Video, usa questi 3 tipi di immagini.

I: Immagine intracodificata Questa immagine è di ottima qualità ed è ideale per regolare le immagini. P: Immagine con codifica predittiva Questa immagine viene calcolata in base alle immagini I e P-predecessori. B: Immagine con codifica predittiva bidirezionale Questa immagine viene calcolata confrontando le immagini I e P passate e future in modo che abbia il più basso volume di informazioni.

Questo sistema viene usato per comprimere/decodificare i fermi immagine a colori. Se si seleziona JPEG come sistema di memorizzazione sulle videocamere digitali, ecc., i dati verranno compressi con un rapporto di 1/10-1/100 rispetto alle dimensioni iniziali. Il vantaggio del formato JPEG è la riduzione del deterioramento della qualità dell'immagine in rapporto al livello di compressione.

Linear PCM (modulazione a codice di impulsi)

Sono segnali digitali non compressi, simili a quelli dei CD.

MP3 (MPEG Audio Layer 3)

Metodo di compressione audio che comprime il suono a circa un decimo delle dimensioni iniziali senza perdita rilevante di qualità.

MPEG4

Sistema di compressione per dispositivi mobili o reti che consente una registrazione altamente efficiente con un bit rate basso.

Controllo della lettura (PBC)

Se si usa un CD Video con controllo della lettura, si possono selezionare scene e informazioni con i menu.

Scansione progressiva/interlacciata

Lo standard PAL per i segnali video presenta 576 linee di scansione interlacciate (i), mentre nella scansione progressiva, chiamata 576p, usa un numero doppio di linee di scansione.

Per lo standard NTSC, le linee si chiamano rispettivamente 480i e 480p. Grazie all'uscita progressiva è possibile eseguire la lettura dei video ad alta risoluzione registrati, per esempio, sui DVD-Video.

Il televisore deve essere compatibile con i video progressivi.

Frequenza di campionamento

Il campionamento è il processo di conversione in cifre (codifica digitale) dei campioni dell'altezza delle onde del suono (segnale analogico) prelevati a determinati periodi. La frequenza di campionamento è il numero di campioni prelevati al secondo, per cui i grandi numeri significano una riproduzione più fedele al suono originale.

WMA (Windows Media™ Audio)

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

Per visualizzare l'immagine dall'unità principale, accendere il televisore e cambiarne la modalità d'ingresso video (per es. VIDEO 1, AV 1, ecc.).

• Per cancellare la modalità d'ingresso video, consultare le istruzioni per l'uso del televisore.

Uso dell'unità principale

Nell'illustrazione è molto prossimo il modello SC-HT990.

1 Accendere l'unità.

2 Selezionare "DVD/CD".

• Selezionare "AUX" o "TV" per fruire dei programmi sul videoregistratore, sul televisore o sulla TV via cavo. (Consultare la pagina 9 per i collegamenti necessari.)

3 Aprire il cassetto del disco.

OPEN/CLOSE

4 Caricare il disco.

• Caricare i dischi a doppia facciata in modo che l'etichetta del lato che si desidera ascoltare sia rivolta in alto. Per DVD-RAM, rimuovere i dischi dalle cartucce prima dell'uso.

Nota

• I dischi continuano a girare quando vengono visualizzati i menu. Per proteggere il motore dell'unità e lo schermo televisivo, premere [■] (Arresto) quando si finisce con i menu.
• È possibile che il numero totale dei titoli dei dischi +R/+RW non venga visualizzato correttamente.

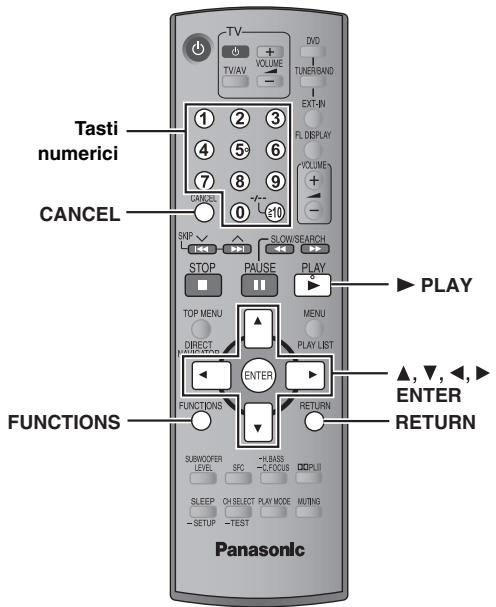

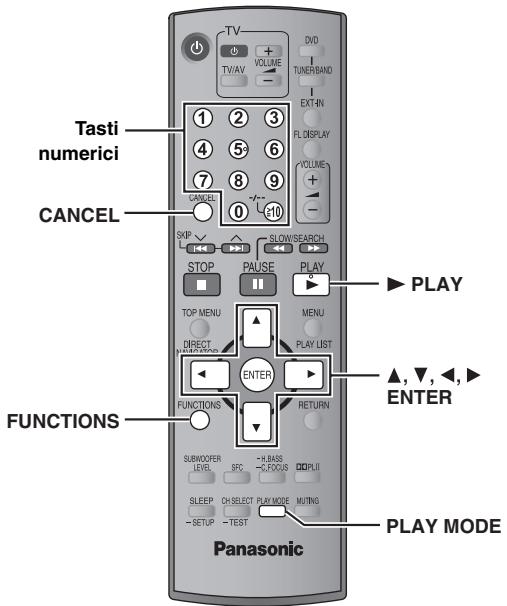

Uso del telecomando

Arresto

STOP

La posizione viene memorizzata+ mente sul display viene visualizzato "RESUME". • Premere [▶ PLAY] per continuire lagettura. • Premere di nuovo [■ STOP] per cancellare la posizione.

Pausa

PAUSE

Premere [▲ PLAY] per riavviare la riproduzione.

Salto	SKIP	-
	Δ	· WMA MP3 JPEG MPEG4 DivX [Questa funzione non più essere usata durante lagettura programmata e lalettura casuale (→).[▲,▼]: Salto dei gruppi
	ENTER	→
	←	→

Ricerca (durante la lettura)	SLOW/SEARCH	Fino a 5 passi. Premere [▶ PLAY] per cominciare la riproduzione normale.
Moviola (durante la pausa)		VCD Moviola: soltanto nella direzione in avanti. MPEG4 DivX Moviola: Non operativa.

Fotogramma per fotogramma (durante la pausa)

DVD-A (parte del film) DVD-VR DVD-V VCD Soltanto nella direzione in avanti.

Selezione della voce sullo schermo	Selezionare
	-
	Confermare

Immettere il numero	1 2 3 4 5 6 7 8 9 0 ≥10	DVD-VR DVD-A DVD-V VCD CD per es., Per selezionare 12: [≥10] → [1] → [2] VCD con controllo dellalettura Premere [■STOP] per cancellare la funzione PBC, e quando premere i tasti numerici.
	ENTER	WMA MP3 JPEG MPEG4 DivX per es., Per selezionare 123: [1] → [2] → [3] → [ENTER]
	CANCEL	• Premere [CANCEL] per cancellare il(i) numero(o)i.

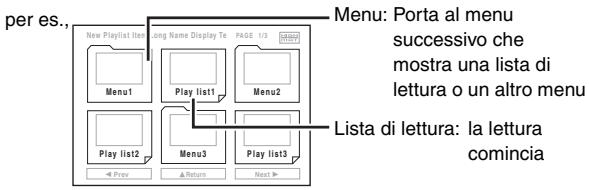

Menu del disco	TOP MENU DIRECT NAVIGATOR	DVD-A DVD-V Visualità il menu principale di un disco. DVD-VR Premere il tasto per visualizzare i programmi (→ paglia 18).
	MENU PLAY LIST	DVD-V Visualità il menu di un disco. DVD-VR Premere il tasto per visualizzare una lista dilettura (→ paglia 18).
	RETURN Og	VCD conCONTROLLO dellalettura Visualità il menu di un disco.

Ritorno alla schermata precedente	RETURN	-
Display dell'unità principale	FL DISPLAY	DVD-VR DVD-A DVD-V WMA MP3 MPEG4 DivX Visualizzazione del tempo ↔ Schermata delle informazioni (per es. DVD-VRNumero del programma) JPEG Quando la funzione di proiezione delle diapositive (→ pagina 20) è attivata: SLIDE←Numero del contento Quando la funzione di proiezione delle diapositive non è attivata: PLAY←Numero del contento

Visualizzazione dello stato attuale della riproduzione

FUNCTIONS

Premere [FUNCTIONS].

Ad ogni pressione del tasto:

Menu principale (→ pagina 20) Di base Dettagli

non attiva (nessuna visualizzazione sullo schermo) ←

Di base

per es., DVD-V Traccia in corso di riproduzione Tempo trascorso

Modalità di riproduzione Posizione attuale

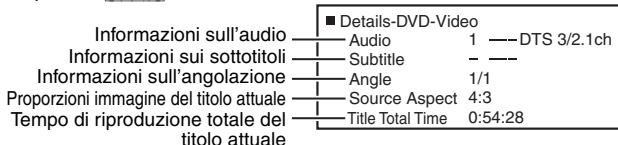

Dettagli

per es., DVD-V

• MPEG4 DivX Le informazioni su video e sull'audio non vengono visualizzate durante la ricerca.

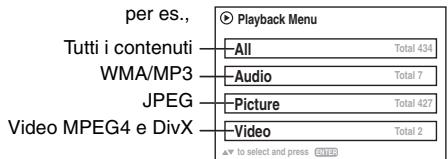

Riproduzione di tutti i gruppi, programmata e casuale

PLAY MODE

• È possibile selezionare "Play as Data Disc" in Other Menu (→ pagina 22) se le seguenti funzioni non sono disponibili per riprodurre il contenuto di WMA, MP3, JPEG, video MPEG4 o DivX.
• DVD-V: la lettura di alcune opzioni non è possibile anche se sono state programmate. DVD-A: alcuni dischi contengono gruppi bonus. Se alla selezione di un gruppo appare la schermata della password, immettere la password con i tasti numerici per la lettura dei gruppi bonus. Vedere anche la copertina del disco.

Premere [PLAY MODE] durante l'arresto.

La lettura di tutti i gruppi, casuale e programmata appare in sequenza.

Tutti i gruppi (DVD-A) → Programma → Casuale

non attiva (riproduzione normale)

Per uscire dalla modalità di riproduzione di tutti i gruppi, programmata o casuale

Premere più volte [PLAY MODE] durante l'arresto.

Lettura di tutti i gruppi

DVD-A

Premere [▶ PLAY].

Lettura programmata (fino a 32 selezioni)

1 Premere i tasti numerici per scegliere la selezione. (WMA, MP3, JPEG, MPEG4, DivX: premere [ENTER] per confermare la selezione.)

per es., DVD-V

1
	Play
	Clear
	Clear all

Ripetere questo passaggio per programmare altre opzioni. - Per selezionare un numero di 2 cifre

per es., Per selezionare 12: [≥ 10] → [1] → [2]

WMA MP3 JPEG MPEG4 DivX [1] → [2] → [ENTER]

2 Premere [▶ PLAY].

Per selezionare un'opzione con i tasti del cursore

Premere [ENTER] e [Δ, ] per selezionare un'opzione, poi premere di nuovo [ENTER] per confermare.

Per selezionare tutte le opzioni

Mentre è evidenziato il campo "Chapter",

"Track" o "Content", premere [Δ , ] per

selezionare "ALL". Quindi, premere di nuovo

[ENTER] per confermare.

per es., DVD-V

Chapter	Time
ALL

Per cancellare il programma selezionato

1 Premere [Δ, ] per selezionare il numero del programma. 2 Premere i tasti numerici per cambiare ciascuna selezione.

(WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

Per cancellare il programma selezionato

1 Premere [▲, ▼] per selezionare il numero del programma. 2 Premere [CANCEL] (oppure premere [▲, ▼, ◀, ▶] per selezionare "Clear", quindi premere [ENTER]).

Per cancellare l'intero programma

Selezionare "Clear all" con [▲, ▼, ◀, ▶] e premere [ENTER].

L'intero programma viene cancellato anche quando si estrae il cassetto del disco, si spegne l'unità o si seleziona un'altra sorgente.

Lettura casuale

DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX

Premere i tasti numerici per selezionare un gruppo o un titolo.

(WMA MP3 JPEG MPEG4 DivX Premere [ENTER] per confermare la selezione.)

per es., DVD-V

Random Playback

Choose a title. Title 1

DVD-A

• Per immettere tutti i gruppi, premere [◀, ▶] per selezionare "All", quindi premere [ENTER].
• Per deselezionare un gruppo, premere i tasti numerici corrispondenti al gruppo che si desidera cancellare.

2 Premere [▶ PLAY].

Lettura dei dischi di dati

WMA MP3 JPEG MPEG4 DivX

TOP MENU / MENU

È possibile selezionare "Play as Data Disc" in Other Menu (→ pagina 22) se le seguenti funzioni non sono disponibili per riprodurre il contenuto di WMA, MP3, JPEG, video MPEG4 o DivX.

• Lettura dei dischi HighMAT™ (→ pagina 18)

Riproduzione degli elementi in base a un ordine (Playback Menu)

1 Premere [TOP MENU].

• Per uscire dalla schermata, premere [TOP MENU].

2 Premere [▲,▼] per selezionare "All", "Audio", "Picture" o "Video", quindi premere [ENTER].

Riproduzione dall'elemento selezionato (Navigation Menu)

1 Premere [MENU].

• Per uscire dalla schermata, premere [MENU].

2 Premere [4] seguito da [▲,▼] per selezionare il gruppo, quindi premere [ENTER]. 3 Per riprodurre nell'ordine i contenuti del gruppo, premere [ENTER].

Per avviare la riproduzione a partire dal contenuto selezionato

Premere [▲,▼] per effettuare la selezione, quindi premere [ENTER].

Utilizzo dei menu secondari

① Mentre viene visualizzato Navigation Menu, premere [FUNCTIONS]. ② Premere [▲, ▼] per selezionare una voce e quindi premere [ENTER].

Le voci visualizzate sono diverse a seconda del tipo di disco.

✓ Multi——	Vengono visualizzati i gruppi e il contento.
List——	Soltanto i contentuti
Tree——	Soltanto i gruppi
Thumbsail——	Anteprime JPEG
Next group——	Passa al gruppo successivo
Previous group——	Torna al gruppo precedente
All——	WMA/MP3, JPEG, video MPEG4 e DivX
Audio——	WMA/MP3 soltanto
Picture——	JPEG soltanto
Video——	Video MPEG4 e DivX
Help display——	Per cambiare tra i messaggi di guid e l'indicatore del tempo digettura trascorso
Find——	Per la ricerca mediana il contentuto o titolo del gruppo (→ sotto)

Ricerca per contenuto o titolo del gruppo

Evidenziare il titolo di un gruppo o di un contenuto ed eseguire la ricerca rispettivamente all'interno del gruppo o del contenuto.

① Mentre viene visualizzato il menu (→ sola), premere [▲, ▼] per selezionare "Find" e quindi premere [ENTER].

*A Find

② Premere [▲, ▼] per selezionare un carattere, quindi premere [ENTER].

Ripetere il procedimento per immettere un altro carattere. - Vengono cercati anche i caratteri in lettere minuscole. - Premere [▲, ▼] o [SLOW/SEARCH] per passare tra A, E, I, O e U. - Premere [▲] per cancellare un carattere. - Lasciare l'asterisco (*) per cercare i titoli che includono il carattere inserito. - Cancellare l'asterisco (*) per cercare i titoli che cominciano con il carattere inserito. Per aggiungere di nuovo l'asterisco (*), visualizzare di nuovo il sottomenu e selezionare "Find".

③ Premere [▶] per selezionare "Find" e quindi premere [ENTER].

Appare la schermata con i risultati della ricerca.

④ Premere [▲, ▼] per selezionare il contenuto o il gruppo, quindi premere [ENTER].

Sezione delle tracce usando il CD text

CD

TOP MENU

MENU

Riproduzione di dischi RAM e DVD-R/-RW (DVD-VR)

DVD-VR

DIRECT

NAVIGATOR,

PLAY LIST

/

I titoli vengono visualizzati con la riproduzione CD text.

1 Premere [TOP MENU] o [MENU].

• Per uscire alla schermata, premere [TOP MENU] o [MENU].

Esempio di CD text

2 Premere [▲,▼] per selezionare la traccia, quindi premere [ENTER].

• Premere [FUNCTIONS] per visualizzare lo stato di riproduzione e la posizione corrente.

Lettura dei dischi HighMAT™

WMA MP3 JPEG

TOP MENU

MENU

1 Premere [TOP MENU].

• Per uscire dalla schermata, premere [■ STOP].
• Per cancellare lo sfondo del menu con lo sfondo registrato sul disco, premere [FUNCTIONS].

2 Premere [▲,▼,◀,▶] per selezionare l'opzione, quindi premere [ENTER].

• Eventualmente, ripetere questo passo.

Selezione dalla lista

1 Durante la lettura

Premere [MENU].

• Per uscire dalla schermata, premere [MENU].

per es.,

2 Premere [4] seguito da [▲,▼] per spostarsi tra gli elenchi "Playlist", "Group" e "Content".

3 Premere [▶] seguito da [▲,▼] per selezionare una voce, quindi premere [ENTER].

• I titoli appaiono soltanto se sono stati registrati sul disco.
• Non è possibile modificare i programmi, le liste di lettura e i titoli del disco.

Lettura dei programmi

1 Premere [DIRECT NAVIGATOR].

• Per uscire dalla schermata, premere [DIRECT NAVIGATOR].

per es.,

2 Premere [Δ, ∇] o i tasti numerici per selezionare il programma.

• Per selezionare un numero di 2 cifre, per es., 12: [≥10] → [1] → [2]
• Premere [▶] per visualizzare il contenuto del programma e del disco.

3 Premere [ENTER].

Lettura di una lista di lettura

Soltanto quando il disco contiene una lista di lettura.

1 Premere [PLAY LIST].

• Per uscire dalla schermata, premere [PLAY LIST].

per es.,

2 Premere [Δ, ∇] o i tasti numerici per selezionare la lista di lettura.

• Per selezionare un numero di 2 cifre, per es., 12: [≥10] → [1] → [2]

3 Premere [ENTER].

Preselezione delle scene una alla volta

① Mentre viene visualizzato il menu della lista di registrazione, premere [>]. ② Premere [Δ, ∇] per selezionare "Scene List" e quindi premere [ENTER].

• "Contents" mostra le informazioni della lista di registrazione.

③ Premere [△, ∇, ◁, ▷] per selezionare una scena, quindi premere [ENTER].

Suggerimenti per la creazione di dischi dati

Se sono disponibili fino a 8 gruppi, l'ottavo gruppo viene visualizzato sulla medesima linea verticale nella schermata di menu. L'ordine di visualizzazione nella schermata dei menu e nella schermata del computer potrebbe essere differente. - La presente unità non è in grado di riprodurre file registrati con il metodo di scrittura a pacchetti.

DVD-RAM

• I dischi devono essere conformi allo standard UDF 2.0.

DVD-R/RW

• I dischi devono essere conformi allo standard UDF bridge (UDF 1.02/ISO9660).
• Questa unità non è compatibile con dischi multisessione. Verrà riprodotta unicamente la sessione predefinita.

CD-R/RW

• I dischi devono essere conformi al livello ISO9660 1 o 2 (eccetto i formati estesi).
• Questa unità supporta la multissessione ma, se sul disco sono presenti molte sessioni, l'inizio della lettura richiede più tempo. Per evitare ciò, mantenere al minimo il numero di sessioni.

Assegnazione dei nomi alle cartelle e ai file

(Questa unità considera i file come contenuti e le cartelle come gruppi.)

Al momento della registrazione, aggiungere un prefisso alla cartella e ai nomi dei file. Per tali prefissi, utilizzare numeri che abbiano una stessa quantità di cifre e nell'ordine in cui si intende riprodurli. (Talvolta, questo criterio potrebbe non fornire i risultati desiderati).

I file devono avere l'estensione (→ 除去).

WMA (Estensione: ".WMA" o ".wma")

• Velocità di compressione compatibile: da 48 Kbyte/sec. a 320 Kbyte/sec.
• La lettura dei file WMA protetti alla copia non è possibile.
• Questa unità non supporta il Multiple Bit Rate (MBR).

MP3 (Estensione: ".MP3" o ".mp3")

• Velocità di compressione compatibile: da 32 Kbyte/sec. a 320 Kbyte/sec.
• Questa unità non supporta i tag ID3.
• Velocità di campionamento compatibili:

DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 e 48 kHz

• CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz

JPEG (Estensione: ".JPG", ".jpg", ".JPEG" o ".jpeg")

• È possibile visualizzare file JPEG ripresi con una videocamera digitale conforme allo standard DCF (Design rule for Camera File system) versione 1.0. È possibile che non vengano visualizzati i file alterati, modificati o salvati con software di elaborazione di immagini.
• Questa unità non è in grado di visualizzare le immagini in movimento, MOTION JPEG e altri formati simili, immagini fisse non JPEG (ad es., TIFF) o riprodurre immagini con audio associato.

MPEG4 (Estensione: ".ASF" o ".asf")

• È possibile riprodurre dati MPEG4 [conformi alle specifiche SD VIDEO (standard ASF)/sistema video MPEG4 (Simple Profile)/sistema audio G.726] registrati con videocamere SD multi camera o videoregistratori DVD Panasonic.
• La data di registrazione può differire da quella effettiva.

DivX (Estensione: ".DIVX", ".divx", ".AVI" o ".avi")

• È possibile riprodurre tutte le versioni di video DivX (incluso DivX®6) [sistema video DivX/sistema audio MP3, Dolby Digital o MPEG] con la riproduzione standard di file multimediali DivX. Non sono supportate le funzioni aggiunte con DivX Ultra.
• La funzione GMC (Global Motion Compensation) non è supportata.
• Potrebbe essere impossibile visualizzare correttamente file DivX di dimensioni superiori a 2 GB o privi di indice.
• Questa unità è compatibile con tutte le risoluzioni, fino a un massimo di 720 × 480 (NTSC)/720 × 576 (PAL).
• È possibile selezionare sino a 8 tipi di audio e sottotitoli.

per es., MP3 radice

1	FUNCTIONS	Visualizza il menu principale.
2	Selezionare Procedere al menu successivo	Selezionare il menu. per es., DVD-V
	Ritornare al menu precedente	Functions Title 1/2 Chapter 3/10 Time 0:24:31 Audio 1 English Subtitle 3 Spanish
3	Selezionare	Effettuare le impostazioni. per es., DVD-V
	Enter Confermare	Functions Title 1/2 Chapter 3/10 Time 0:24:31 Audio 1 English Subtitle 3 Spanish
4	RETURN	Premere per uscire.

Menu principale Le voci visualizzate sono diverse a seconda del tipo di disco.
Program	Per cominciare da un'opzione specifica per es., DVD-VR Per selezionare 12: Premere i tasti numerici: [1] → [2] → [ENTER]
Group	Functions Program 2/16 Time 0:34:15 Audio Program Search ↓ 12
Title
Chapter
Track
Track
Chart
Playlist
Content

Time	(Le funzioni Time Slip e Time Search non sono disponibili per i dischi +R/+RW.)Per saltare in incrementi o decrementi (Time Slip solo per la riproduzione)1 Premere [ENTER] due volte per visualizzare l'indicatore Time Slip.2 Premere [▲,▼] per selezionare il tempo e premere [ENTER].·Per cancellare i passi più rapidamente, Maintainere premuto [▲,▼].Per,iniziare da un punto specifico (Time Search)Per cancellare la visualizzazione del tempo restante/ trascorso
Video	MPEG4 DivXPer visualizzare il numero di pixelDivx Vengono visualizzati ancche i fps (fotogrammi al secondo).
Audio	DVD-A DVD-V DivX (con trace audio multiple)Per selezionare la colonna sonoraDVD-VR VCD DivXPer selezionare "L", "R" o "LR"DVD-V (Dischi Karaoke)Per selezionare "On" o "Off" per la musica cantata·Per ulteri di dettagli,fare riferimento alle istruzioni del disco.Tipo/dati del segnale LPCM/PPCM/Digital/DTS/MP3/MPEG: Tipo di segnale kHz (Frequenza di campionamento)/bit/ch (Numero di canali)per es., 3/2 .1ch.1: Effetto di bassa frequenza(non visualizzato se il segnale è assente)0:Niente surround1: Surround monofonico2: Surround stereofonico (destro/sinistro)1: Centrale2: Anteriore sinistro+Anteriore destro3: Anteriore sinistro+Anteriore destro+CentraleDivx Se si modifica l'audio di un disco video DivX,l'avvio della riproduzione potrebbe richiedere qualche secondo.WMA MP3Per visualizzare il bit rate o la frequenza di campionamento corrente
Still Picture	Per cancellare i fermi imagine
Thumbnail	Per visualizzare le immagini miniaturizzate
Subtitle	DVD-V DivX (con sottotitoli multipli)VCD (soltanto SVCD)Per selezionare la lingua dei sottotitoliSui dischi +R/+RW, potrebbe essere visualizzato un numeroanche per i sottotitoli non visualizzati.DVD-VR "On" o "Off" viene visualizzato soltanto con i dischi che contengono le informazioni di attivazione/disattivazione dei sottotitoli (non è possibile registrarile informazioni di attivazione/disattivazione dei sottotitoli utilizzato registratori DVD Panasonic).
Marker (VR)	DVD-VRPer richiamare un marcatore registrato con i videoregistratori DVDPremere [▲,▼]→Premere [ENTER].
Angle	(con angoli multipli)Per selezionare un'angolazione video
Rotate Picture	Per ruotare le immagini
Slideshow	Per attivare/disattivare la proiezione di diapositive On←→ OffPer cancellare la sincronizzazione per la proiezione di diaposiveDa 1 (veloce) a 5 (lenta)
Other Settings	(→ pagina 21)
Play Speed	DVD-A (parte del film) DVD-VR DVD-V Per cancellare la velocità dietta - da "×0.6" a "×1.4" Premere [PLAY] per tornare alla riproduzione normale. Dopo aver cancellato la velocità - Dolby Pro Logic II e Sound Enhancement non hanno nessun effetto. - L'uscita audio passa a 2 canali stereofonici. - La frequenza di campionamento di 96 kHz viene convertita a 48 kHz. A seconda della modalità di registrazione del disco, questa funizione potrebbe non essere disponibile.

Play Menu (Menu di lettura)

Soltanto quando viene visualizzato il tempo di lettura trascorso. Funzione con tutti i contenuti JPEG.

Repeat	DVD-VR: Program (Programma)→All (Tutti)→Off (Non attivo) • Durante lagettura della lista dilettura Scene (Scena)→Playlist (Lista dilettura)→Off (Non attivo) DVD-A: Track (Brano)→Group (Gruppo)*→Off (Non attivo) DVD-V: Chapter (Capitolo)→Title (Titolo)*→Off (Non attivo) VCD CD: Track (Brano)→All (Tutti)→Off (Non attivo) WMA MP3 MPEG4 DivX: Content (Contenuto)→Group (Gruppo)*→Off (Non attivo) JPEG: Group (Gruppo)*→Off (Non attivo) *“All” (Tutti) viene visualizzato durante la riproduzione di tutti i gruppi (DVD-A), programmata o casuale.
A-B Repeat	Eccetto JPEG DVD-VR ( parte del fermo immagine) MPEG4 DivX Per ripetere una categoria specifica Premere [ENTER] nei punti iniziali e finali. Premere di nuovo [ENTER] per cancellare.
Marker	Eccetto DVD-VR Per marcare fino a 5 positioni di ripetizione dellalettura Premere [ENTER] (L'unità è pronta per accettare iMarcatori.) Per marcare una posizione: Premere [ENTER] (nel punto desiderato). Per marcare un'altra posizione: Premere [▲, ▲] per selezionare “*” → Premere [ENTER]. Per richiamare un marcatore: Premere [▲, ▲] → Premere [ENTER]. Per cancellare un marcatore: Premere [▲, ▲] → Premere [CANCEL]. • Questa funzione non più essere usata durante lalettura programmata e lalettura casuale. • I marcatori aggiunti vengono cancellati quando siapre il cassetto del disco o se si dispone l'unità nella modalità di attesa.
Advanced Disc Review	DVD-VR (Eccetto parte immagini fisse) DVD-V (Eccetto +R/+RW) Consente di sfogliare il contento del disco e di avviare la riproduzione dallaposizione selezionata. Nellascheda “Disc” (→一页a 23) di “Advanced DiscReview”, è possibile selezionare “Intro Mode” o“Interval Mode”. Quando si individua un titolo/programma dariproduurre Premere [▲ PLAY]. • A seconda del disco e della posizione di riproduzione, QUESTA funzione potrebbe non essere operative. • DVD-VR Questa funzionalità non è disponibile durante la riproduzione di un elenco di riproduzione (→一页a 18).

Picture Menu (Menu delle immagini)

Picture Mode	Normal Cinema1: Rende più dolci le immagini e miglioria i dettagli nelle scene scure. Cinema2: Rende più nitide le immagini e miglioria i dettagli nelle scene scure. Animation: Funzione adatta per i cartoni animati. Dynamic: Enfatizza il contrasto per immagini di grande impatto. User: Premere [ENTER] per selezionare "Picture Adjustment" (→ sotto).
	Picture Adjustment Contrast: Aumenta il contrasto tra parti chiare e parti scure dell'imagine. Brightness: Illumina l'imagine. Sharpness: Regola la nitidezza dei bordi delle line orizzontali. Colour: Regola la tonalità dei colori dell'imagine. Gamma: Regola la luminosità delle parti scure. Depth Enhancer: Riduce il rumore di fondo per dare una sensazione di maggiore profondità.
Video Output Mode	Per selezionare una qualità dell'imagine adatta per il televisore *480p/576p (progressivo) *480i/576i (interlacciato) Quando si selezione "xxx*p" (progressivo) e viene visualizzata una schermata di conferma, selezioneare "Yes" soltanto se si sta effettando il collegamento a un tevisore compatible con uscita progressiva. * I numero visualizzati variano a seconda del disco riprodotto. Viene visualizzato uno dei dati risura.
Transfer Mode	Se si è selezionato "xxx*p" (progressivo) (→ sost), selezionare il metodo di conversione per l'uscita video adatto al tipo di materiale. • L'impostazione tornerà a Auto o Auto1 quando si après il cassetto del disco, si spegne l'unità o si selezione un'altra sorgente. Durante la riproduzione di dischi PAL, contentuti video MPEG4 o DivX Auto: Rileva automaticamente il film e il contentuto video, nonché lo converte adeguatamente. Video: Selezionare la funzione quando si sta utilizzato Auto e il contentuto appara distorto. Cinema: Selezionare esta funzione se i bordi del film appaiano seghetti o irregulari quando è selezionata la funzione Auto. Tuttavia, se il contentuto video è distorto come migliorato nell'illustrazione a destra, selezionare Auto. Durante lalettura di dischi NTSC Auto1: Rileva automaticamente il film e il contentuto video, nonché lo converte adeguatamente. Auto2: In aggiunta alla funzione Auto1, rileva automaticamente i film con velocità di fotogramma diverse e li converte adeguatamente. Video: Selezionare la funzione quando si sta utilizzato Auto1 e Auto2 e il contentuto apparate distorto.
Source Select DivX	Se si selezione "Auto", il metodo di creatione dei contentuti DivX viene individuato e riprodotto automaticamente. Se l'imagine è distorta, selezioneare "I (Interlace)" o "P (Progressive)" a seconda del metodo di creatione utilizzato per la registrazione del disco. Auto, I (Interlace), P (Progressive)

(Continua alla pagina successiva)

Other Settings (Altre impostazioni)

Le voci visualizzate sono diverse a seconda del tipo di disco.

Audio Menu (Menu del suono)

Dolby Pro Logic II	→ paglia 28, Enfatizzazione del suono stereofonico: Dolby Pro Logic II)
Dialogue Enhancer	Per rendersere più facile l'ascolto dei dialoghi nei film DVD-V (Dolby Digital, DTS, MPEG, 3-o più canali, con dialoghi registrati sul canale centrale) DivX (Dolby Digital, 3 o più canali, con dialoghi registrati sul canale centrale) On ←→ Off
Sound Enhancement	Per ascoltare audio di qualità ottimale simile a quello analogico DVD-VR [DVD-V] (solo dischi registrati a 48 kHz) WMA [MP3] (Registrazione con frequenze diverse da 8 kHz, 16 kHz o 32 kHz) VCD [CD] On ←→ Off • A seconda della modalità di registrazione del disco, QUESTA funzione potrebbe non avere alcun effetto. • Non disponibile con MP3 su DVD-RAM o DVD-R/RW.

Display Menu (Menu di visualizzazione)

Information	JPEG On←→ Off
Subtitle Position	Da 0 a-60 (in passi di 2 unità)
Subtitle Brightness	Auto, da 0 a-7
4:3 Aspect	Per selezionare come visualizzare le immagini create per gli schermi con aspetto 4:3 su un teilevisore 16:9 Normal: Allunga lateralmente le immagini. Auto: Espande le immagini letterbox 4:3 per riempire maggiormente lo schermo. Le altre immagini appaiano interamente al centro dello schermo. Shrink: Le immagini appaiano al centro dello schermo. Zoom: Amplia l'imagine in formato 4:3. Se il teilevisore ha una funzione simile, usarla per ottenere un effetto migliorie.
Just Fit Zoom	Per selezionare il formato dello schermo appropriato al teilevisore usato DVD-A ( parte del film) DVD-VR DVD-V VCD Auto, 4:3 Standard, European Vista, 16:9 Standard, American Vista, Cinemascope1, Cinemascope2 per es., MPEG4 DivX Standard (×0,25 schermo intero), Original (dimensione effettiva registrata) Full (schermo intero) • A seconda della modalità di registrazione del disco, QUESTA funzione potrebbe non essere disponibile.

Manual Zoom	Per la zoomata manuale di avvincamento o di allontanamento - in passi da 0,01-unità da “×1.00” a “×1.60” - in passi da 0,02-unità da “×1.60” a “×2.00” - in passi da 0,05-unità da “×2.00” a “×4.00” (MPEG4 DivX soltanto) · Per cancellare i passi più rapidamente, mantenere premuto [▲,▼]. · MPEG4 DivX In base al tevisore collegato e alle sue impostazioni, potrebbe non essere possibile ingrandire sono a “×4.00”.
Bit Rate Display	DVD-A ( parte del film) DVD-VR DVD-V VCD MPEG4 DivX On ←→ Off
GUI See-through	Per rendere trasparente il menu sullo schermo Off, On, Auto
GUI Brightness	Per regolare la luminosità del menu sullo schermo Da -3 a +3

Other Menu (Menu Altro)

Setup	(→ pagina 23)
Play as DVD-Video o Play as DVD-Audio	Per riproduire contentuti DVD-Video su DVD-Audio Selezionare “Play as DVD-Video”.
Play as DVD-VR, Play as HighMAT o Play as Data Disc	Per useare le funzioni dei dischi dati (→ pagina 17) (Per riproduire il contentuto di JPEG, MP3, video MPEG4 o DivX su DVD-RAM, o per riproduire dischi HighMAT sono usare la funzione HighMAT) Selezionare “Play as Data Disc”.

• Le impostazioni rimangono invariate anche se si dispone l'unità nella modalità di attesa.
• Le opzioni sottolineate dello schema seguente sono preimpostate in fabbrica.

1	- SETUP	Mantenere premuto per il menu di impostazione. Se non è stata eseguita QUICK SETUP (→ paging 11), viene visualizzzata la schermata QUICK SETUP.
2	Selezionare	Selezionare la scheda.
3	Selezionare	Selezionare l'opzione.
4	Selezionare	Effettuare le impostazioni.
	Confemmare
5	- SETUP	Mantenere premuto per uscire.

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

Scheda "Disc"

Audio Selezionale la lingua dell'audio.	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Original*1	• Spanish • Other*****2
Subtitle Selezionale la lingua dei sottotitoli.	• Automatic*3 • Spanish	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Other*****2
Menu Selezionale la lingua dei menu dei dischi. L'impostazione viene modificataanchevariano la lingua del menu in QUICKSETUP.	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Other*****2	• Spanish • Other*****2
Advanced Disc Review (→ paglia 21)	• Intro Mode: • Interval Mode:	Revisione di agli titolo/programma. Revisione di agli titolo/programma e andere degli intervallo di 10 minuti all'interno di un titolo/programma.
Ratings Impostare un livello di accesso perlimitare lalettura dei DVD-Video.	Impostazione del livello di accesso (Quando è selezionato il livello 8) • 8 No Limit	da 1 a 7	• 0 Lock All: Per impedire lalettura dei dischi sulla livelli di accesso.
	Quando si imposta un livello di accesso, viene visualizzata una schermata per l'immissione della password.Seguire le istruzioni sulso schermo.Non dimenticare la password.Se un DVD-Video ha un livello di accesso inferiore a quello impostato per l'unità, viene visualizzato umessengerso sullo schermo.Immettere la password e quando seguire le istruzioni sullo schermo.

1 Viene selezionata la lingua originale impostata sul disco. 2 Immettere il codice appropriato dall'elenco dei codici delle lingue (→ pagina 25). *3 Se la lingua selezionata in "Audio" non è disponibile, i sottotitoli vengono visualizzati in tale lingua (se disponibile sul disco).

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

Scheda "Video"

TV Aspect Selezionale l'impostazione adatta al televisore e alle proprie preferenze.	4:3 Pan&Scan: Televisore di formato normale (4:3) I lati dell'immagine ad ampio schermo sono tagliati in modo da riempire lo schermo (a meno che non sia vietato dal disco).
	4:3 Letterbox: Televisore di formato normale (4:3) L'imagine ad ampio schermo viene visualizzata nella stile letterbox.
	16:9: Televisore ad ampio schermo (16:9)
TV Type Selezionale secondo il tipo di televisore usato.	Standard (Direct View TV) Projection TV • CRT Projector • Plasma TV • LCD TV/Projector
Time Delay Se si è collegato uno schermo al plasma, regolare se il suono non è sincronizzato con le immagini.	0ms 20ms 40ms 60ms 80ms 100ms
Video Out (AV/Component) Sceglierie il formato del segnale video d'uscita dal terminale SCART (AV) e Component.	Video/YPbPr RGB/No Output • S-Video/YPbPr
Still Mode Specificare il tipo di imagine visualizzata durante la pausa.	Automatic Field*4: Le immagini non sono sfocate, ma la qualità non è elevata. • Frame*4: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.
NTSC Disc Output Per lagettura dei dischi NTSC, selezionate l'uscita PAL 60 o NTSC (→ paging 12, Sistemi video).	PAL60: quando è collegato un tevisore PAL. NTSC: quando è collegato un tevisore NTSC.
Picture/Video Output Modificare il formato del segnale video d'uscita per i formati JPEG, video MPEG4 e DivX se la qualità delle immagini non è nitida durante la riroduzione.	Automatic • PAL • NTSC/PAL60: L'uscita dipenderà dall'impostazione "NTSC Disc Output" (→繞A).

Scheda "Audio"

Dynamic Range Compression	• Off • On: Regola la chiarezza del suono,anche a basso volume,tramite la compressione della gamma tra il livello acustico più basso e quello più alto.È comoda per la visione dinotation. (Disponibile solo con Dolby Digital)
Speaker Settings (→一页a 25)Regolare il tempo di ritardo dei diffusori centrale e surround.	• Centrale: 0.0/1.0/2.0/3.0/4.0/5.0 ms • Surround (L/R): 0.0/5.0/10.0/15.0 ms

Scheda "Display"

Menu Language	• English	• Français	• Deutsch	• Italiano	• Espanol	• Polski	• Svenska	• Nederlands
On-Screen Messages	• On	• Off
Background during Play Selezionare lo sfondo da visualizzare durante la riproduzione di JPEG, video MPEG4 e DivX.	• Black	• Grey

Scheda "Others"

FL Dimmer Cambia la luminosità del display dell'unità.	• Bright • Dim • Auto: Il display si oscura automaticamente, ma si illumina quando si esegue alcuni operazione.

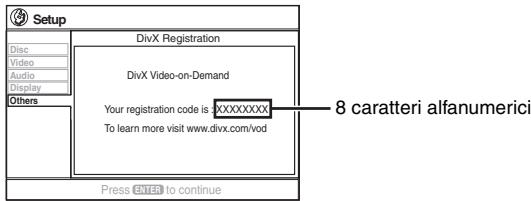

DivX Registration Visualizzare il codice di registrazione dell'unità.	Tale codice è necessario per l'acquisto e la riproduzione di contentuti DivX Video-on-Demand (VOD) (→).[→] pagagna 32, Informazioni sui contentuti DivX VOD).
QUICK SETUP	• Yes • No
Re-initialise Setting Questa impostazione consente di ripristinare tutti i valori dei menu di impostazione con le impostazioni predefinite.	• Yes: Viene visualizzata la schermata della password se si impostano i “Ratings” (→).[→] pagagna 23). Immettere la stessa password.后再 che “INIT” è scomparso dal display, spegnere l'unità e riaccenderla. • No

ITRA RC

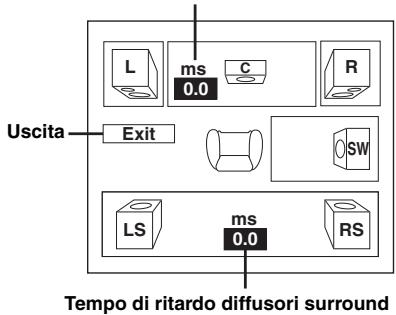

Cambiamento del tempo di ritardo dei diffusori

(Efficace per la riproduzione del suono multicanale)

(Soltanto diffusori centrale e surround)

Per l'ascolto ottimale con il suono di 5.1 canali, tutti i diffusori, eccetto il subwoofer, devono essere alla stessa distanza dalla posizione d'ascolto. Se si devono sistemare i diffusori centrale o surround più vicini alla posizione d'ascolto, regolare il tempo di ritardo per compensare la differenza.

: Posizione attuale degli altoparlanti :Posizione ideale degli altoparlanti a b C :Distanza di ascolto primaria

Dimensioni approssimative della stanza

Cerchio della distanza di ascolto primaria e costante

Se la distanza a o b è inferiore a c, individuare la differenza nella tabella e modificare l'impostazione in base al valore consigliato.

a) Diffusore centrale		b) Diffusore surround
Differenza (approssimativa)	Imposta-zione	Differenza (approssimativa)	Imposta-zione
30 cm	1.0 ms	150 cm	5.0 ms
60 cm	2.0 ms	300 cm	10.0 ms
90 cm	3.0 ms	450 cm	15.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

1 Premere [Δ, ] per selezionare la casella del tempo di ritardo e premere [ENTER]. 2 Premere [Δ, ] per impostare il tempo di ritardo e premere [ENTER].

Tempo di ritardo diffusore centrale

Per finire l'impostazione dei diffusori

Premere [per selezionare "Exit" e quindi premere [ENTER].

Se l'impostazione del diffusore surround viene modificata con Dolby Digital, viene modificata anche l'impostazione di Dolby Pro Logic II. per es., le impostazioni di Music sono le stesse di Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	Music	Movie
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Elenco dei codici delle lingue

Abkhazian:	6566	Croato:	7282	Irlandese:	7165	Oriya:	7982	Tagalog:	8476
Afar:	6565	Curdo:	7585	Islandese:	7383	Panjabi:	8065	Tagico:	8471
Afrikaans:	6570	Danese:	6865	Italiano:	7384	Pashto, Pushto:	8083	Tamil:	8465
Albanese:	8381	Ebraico:	7387	Kannada:	7578	Persiano:	7065	Tartaro:	8484
Amarico:	6577	Esperanto:	6979	Kashimiri:	7583	Polacco:	8076	Tedesco:	6869
Arabo:	6582	Estone:	6984	Kazako:	7575	Portoghese:	8084	Telugu:	8469
Armeno:	7289	Faeroico:	7079	Kirghiso:	7589	Quechua:	8185	Thai:	8472
Assamese:	6583	Figiano:	7074	Laotiano:	7679	Raeto-Romanzo:	8277	Tibetano:	6679
Aymara:	6589	Finlandese:	7073	Latino:	7665	Rumeno:	8279	Tigrinya:	8473
Azerbaigiano:	6590	Francese:	7082	Lettone:	7686	Russo:	8285	Tongano:	8479
Basco:	6985	Frisiano:	7089	Lingala:	7678	Samoano:	8377	Turco:	8482
Bashkir:	6665	Galiziano:	7176	Lituano:	7684	Sanscrito:	8365	Turkmeno:	8475
Bengali; Bangla:	6678	Gallese:	6789	Macedone:	7775	Scozzese-Gaelico:	7168	Twi:	8487
Bhutani:	6890	Georgiano:	7565	Malayalam:	7776	Serbo:	8382	Ucraino:	8575
Bielorusso:	6669	Giapponeese:	7465	Malese:	7783	Serbo-Croatio:	8372	Ungherese:	7285
Bihari:	6672	Giavanese:	7487	Malgascio:	7771	Shona:	8378	Urdu:	8582
Birmano:	7789	Greco:	6976	Maltese:	7784	Sindhi:	8368	Uzbeko:	8590
Bretone:	6682	Groenlandico:	7576	Maori:	7773	Singhalese:	8373	Vietnamita:	8673
Bulgaro:	6671	Guarani:	7178	Marathi:	7782	Slovacco:	8375	Volapuk:	8679
Cambogiano:	7577	Gujarati:	7185	Moldavo:	7779	Sloveno:	8376	Wolof:	8779
Catalano:	6765	Hausa:	7265	Mongolo:	7778	Somalo:	8379	Xhosa:	8872
Cecoc:	6783	Hindi:	7273	Nauruano:	7865	Spagnolo:	6983	Yiddish:	7473
Cinese:	9072	Indonesiano:	7378	Nepalese:	7869	Sudanese:	8385	Yoruba:	8979
Coreano:	7579	Inglese:	6978	Norvegese:	7879	Svedese:	8386	Zulu:	9085
Corso:	6779	Interlingua:	7365	Olandese:	7876	Swahili:	8387

Nell'illustrazione è mostrato il modello SC-HT540.

Preselezione automatica delle stazioni

Soltanto unità principale

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande FM e AM.

1 Premere [SELECTOR] per selezionare "FM" o "AM".

2 Premere [-TUNE MODE] per selezionare "MANUAL".

Ad ogni pressione del tasto: MANUAL←→PRESET

3 Premere [TUNING] per sintonizzare la frequenza più bassa (FM: 87.50, AM: 522).

4 Mantenere premuto [MEMORY].

Rilasciare il tasto quando viene visualizzato "FM AUTO" o "AM AUTO".

Il sintonizzatore preseleziona nei canali in ordine ascendente tutte le stazioni che può ricevere.

• Dopo la preselezione delle stazioni e dopo che la radio viene sintonizzata sull'ultima stazione preselezionata, viene visualizzato "SET OK".
• "ERROR" è visualizzato quando la preselezione automatica non è possibile. In tal caso, preselezionare manualmente i canali (→ a destra).

Selezione dei canali preselezionati

1 Premere [TUNER/BAND] per selezionare "FM" o "AM". 2 Premere i tasti numerici per selezionare il canale.

Per selezionare un numero di 2 cifre, ad esempio 12: [≥10] → [1] → [2]

Oppure, premere [\vee ,\wedge ]

Quando si riceve una trasmissione stereofonica FM, "ST" viene visualizzato sul display.

Se il rumore è eccessivo

Quando viene selezionato "FM"

Mantenere premuto [-FM MODE] sull'unità principale per visualizzare "MONO".

Premere di nuovo [—FM MODE] per cancellare la modalità. - La modalità si cancella anche quando si cambia la frequenza.

Quando viene selezionato "AM"

Premere [FUNCTIONS] sul telecomando.

Ad ogni pressione del tasto: BP 2←→BP 1

Sintonia manuale

Soltanto unità principale

1 Premere [SELECTOR] per selezionare "FM" o "AM". 2 Premere [-TUNE MODE] per selezionare "MANUAL". 3 Premere [v TUNING ] per selezionare la frequenza.

• Per avviare la sintonia automatica, mantenere premuto [v TUNING ] finché la frequenza comincia a scorrere. La sintonia si arresta quando viene trovata una stazione.

Preselezione dei canali

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande FM e AM.

1) Durante l'ascolto delle radiotrasmissioni, premere [ENTER]. 2) Quando la frequenza e "PGM" lampeggiano sul display, premere i tasti numerici per selezionare un canale.

Per selezionare un numero di 2 cifre, ad esempio per selezionare 12: [≥10] → [1] → [2]

Oppure, premere [∨, ∧], quindi premere [ENTER].

La stazione che occupa un canale viene cancellata se se ne preseleziona un'altra sullo stesso canale.

Trasmissione RDS

L'unità visualizza i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Se la stazione che si sta ascoltando trasmette segnali RDS, sul display si accende "RDS".

Quando viene selezionato "FM"

Premere [FUNCTIONS] per visualizzare i dati di testo.

Ad ogni pressione del tasto:

PS (preimpostato) → PTY → Indicazione della frequenza

Indicazioni PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scarsa.

Uso di un'antenna esterna (opzionale)

Usare antenne esterne se la ricezione radio è scarsa.

• Scollegare l'antenna quando non si usa l'unità.
• Non usare l'antenna esterna durante i temporali.

Antenna FM esterna

(Usando un'antenna televisiva)

• Scollegare l'antenna FM interna.
• L'antenna deve essere installata da un tecnico qualificato.

Stendere orizzontalmente un cavo elettrico schermato lungo una finestra o altro luogo comodo.

Nota

• I seguenti effetti audio potrebbero non essere disponibili o non avere alcun effetto secondo il tipo di fonte utilizzata o quando vengono usate le cuffie.
• Quando si usano questi effetti audio con alcune sorgenti, si potrebbe verificare una riduzione della qualità del suono. In tal caso, disattivare gli effetti audio.
• HT990 Non è possibile attivare contemporaneamente l'enfatizzatore surround e il controllo del camino sonoro.

Cambiamento della qualità del suono: controllo del camino sonoro

Premere [SFC] (HT990 [-SFC]).

Ad ogni pressione del tasto:

FLAT: Cancellazione (non vengono aggiunti effetti) (preimpostato).

MOVIE: Usare questa modalità per la lettura di software dei film.

SPORT: Simula il suono per dare la sensazione di essere a un evento sportivo.

MUSIC: Aggiunge gli effetti surround alle sorgenti stereo.

HEAVY: Aggiunge vigore alla musica rock.

CLEAR: Rende più chiari i suoni più alti.

SOFT: Per la musica in sottofondo.

• Per controllare l'impostazione attuale, premere [SFC] (HT990 [-SFC]). MOVIE, SPORT e MUSIC non sono disponibili quando Dolby Pro Logic II è attivato, oppure durante la riproduzione di un disco registrato con una fonte multicanale.
• Si può regolare il volume dei diffusori surround per ottenere l'effetto surround migliore (→).[29] Regolazione del volume di ciascun diffusore: regolazioni del livello dei diffusori).
• Se vengono attivati MOVIE, SPORT o MUSIC, è possibile ascoltare l'audio del televisore con un effetto surround a 5.1 canali (→).[31].

Enfatizzazione del suono dal diffusore centrale: fuoco centrale

Questa funzione è valida per i dischi in cui i dialoghi sono registrati nel canale centrale.

Si può fare in modo che il suono del diffusore centrale sembri provenire dal televisore.

Mantenere premuto [-C.FOCUS].

Ad ogni pressione prolungata del tasto: C FOCUS ON←→C FOCUS OFF

• Questa funzionalità non è disponibile quando il controllo del campo sonoro (MOVIE, SPORT o MUSIC) è attenuato.
• Questa funzione è disponibile se Dolby Pro Logic II è attivato.

Enfatizzazione del suono stereofonico: Dolby Pro Logic II

Eccetto DivX

Dolby Pro Logic II è un decoder avanzato che ricava 5 canali surround (anteriore destro e sinistro, centrale, surround destro e sinistro) da sorgenti stereofoniche, sia che siano codificate specificamente Dolby Surround o meno.

Premere [D]PLII].

Ad ogni pressione del tasto:

Movie: software dei film, registrati con Dolby Surround.

• Disponibile soltanto nella modalità DVD/CD.
• "DPLL" si accende quando c'è l'effetto.

Regolazione dei bassi: livello del subwoofer

Consente di regolare i bassi. L'unità seleziona automaticamente l'impostazione più adatta a seconda del tipo della fonte di riproduzione.

Premere [SUBWOOFER LEVEL].

DVD-V DVD-VR

SUBW4 (preimpostato) → SUBW1 → SUBW2 → SUBW3

Se selezionata un'altra fonte

SUBW2 (preimpostato) → SUBW3 → SUBW4 → SUBW1

• Per controllare l'impostazione attuale, premere [SUBWOOFER LEVEL].
• Questa impostazione rimane memorizzata e viene richiamata ogni volta che si riproduce lo stesso tipo di fonte, eccetto che con il controllo del Campo sonoro (MOVIE, SPORT o MUSIC) attivato.
• Quando il controllo del Campo sonoro (MOVIE, SPORT o MUSIC) è attivato, le opzioni preimpostate in fabbrica sono:

Enfatizzazione dei bassi: H.BASS

È possibile enfatizzare l'audio a bassa frequenza in modo che i bassi pesanti possano essere ascoltati chiaramente, anche se l'acustica della stanza non è ottimale. L'unità seleziona automaticamente l'impostazione più adatta a seconda del tipo della fonte di riproduzione.

Premere [-H.BASS].

DVD-V DVD-VR

H.BASS ON (preimpostato) ↔ H.BASS OFF

Se selezionata un'altra fonte

H.BASS OFF (preimpostato) ↔ H.BASS ON

Questa impostazione rimane memorizzata e viene richiamata ogni volta che si riproduce lo stesso tipo di fonte.

Enfatizzazione dell'effetto sonoro surround: Surround Enhancer

Mantenere premuto [—SRD ENH].

Ad ogni pressione prolungata del tasto:

Regolazione del volume di ciascun diffusore: regolazioni del livello dei diffusori

Questa è una delle modalità che consente di ottenere effetti surround appropriati.

Preparativi

Premere [DVD].

1 Durante l'arresto e non c'è nessuna visualizzazione sullo schermo, mantenere premuto [—TEST] per emettere il segnale di prova.

• Per arrestare il segnale di prova, mantenere premuto [—TEST] di nuovo.

L: Anteriore sinistro

C: Centrale

R: Anteriore destro

RS: Surround destro

LS: Surround sinistro

Non c'è uscita dal canale SW (subwoofer).

2 Premere [VOLUME, +] o [-] per regolare normalmente il livello del volume usato per l'ascolto.

3 Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

• Regolare allo stesso livello dei diffusori anteriori.

C, RS, LS: da -6 dB a +6 dB

Per regolare il livello dei diffusori durante la lettura

[Efficace per la lettura dell'audio multicanale o quando Dolby Pro Logic II o il controllo del Campo sonoro (MOVIE, SPORT o MUSIC) è attenuato.]

① Premere [CH SELECT] per selezionare il diffusore.

SW: Subwoofer

• Il canale SW può essere regolato soltanto se il disco include il canale del subwoofer.
• "SW" non appare sul display e non può essere regolato se è visualizzato "PLII".
• "S" appare sul display quando "MOVIE", "SPORT" o "MUSIC" viene selezionato con il controllo del Campo sonoro (→ pagina 28).

In tal caso, si può regolare contemporaneamente il livello di entrambi i diffusori surround [▲, ▼].

S: da -6 dB a +6 dB

② Premere [ ] (aumento) o [ ] (riduzione) per regolare il livello di ciascun diffusore.

C, RS, LS, SW: da -6 dB a +6 dB

(L, R: È regolabile solo il bilanciamento.)

• Per regolare il bilanciamento dei diffusori anteriori, nella selezione "L" o "R" premere [4, 5].

Impostazione del timer di spegnimento automatico

Premere [SLEEP] per selezionare il tempo (in minuti).

SLEEP 30→SLEEP 60→SLEEP 90 OFF←SLEEP120<

Per cancellare il timer

Premere [SLEEP] per selezionare "OFF".

Per controllare il tempo restante

Premere di nuovo [SLEEP].

Per cancellare l'impostazione

Ripetere la procedura dall'inizio.

Silenziamento del suono

Premere [MUTING].

Sul display dell'unità lampeggia "MUTING".

Per cancellare

• Premere di nuovo [MUTING] o ridurre il volume al minimo "VOL 0", e rialzarlo poi al livello desiderato.
• Il silenziamento si cancella quando l'unità viene messa in modalità di attesa.

Uso della cuffia

Soltanto unità principale

1 Ridurre il volume e collegare la cuffia (non fornita).

Tipo di spina cuffia: Mini spina stereo da 3,5 mm

Nell'illustrazione è mostrato il modello SC-HT540.

2 Regolare il volume della cuffia con [VOLUME].

• Il suono diventa automaticamente stereofonico (2-canali).

Nota

Per evitare di danneggiare l'udito, non ascoltare per lunghi periodi di tempo.

Uso della Music Port

La porta musica (Music Port) consente di collegare un componente esterno per l'ascolto di musica (es. un lettore MP3) attraverso il sistema Home Theater.

Preparativi

Per evitare che l'audio venga distorto, accertarsi che la funzione di equalizzatore dell'apparecchio esterno, se presente, sia disattivata.

1 Ridurre il volume e collegare l'apparecchio esterno (non fornito).

Tipo di spina: Mini spina stereo da 3,5 mm

Nell'illustrazione è mostrato il modello SC-HT540.

2 Premere [EXT-IN] per selezionare "MUSIC P".

MUSIC P. → TV AUX

3 Regolare il volume dell'apparecchio esterno a un livello di ascolto normale, quindi regolare il volume dell'unità principale con [VOLUME].

• Per usufruire dell'audio surround attivare il controllo del campo sonoro (MOVIE, SPORT o MUSIC) (→ pagina 28).

Per fare funzionare un televisore Panasonic, si può usare il telecomando. Collegare il componente facendo riferimento a "Collegamento del decoder della TV via cavo o del videoregistratore" (→ pagina 9).

Nota

Il telecomando potrebbe non funzionare correttamente con alcuni modelli.

Funzionamento del televisore

Puntare il telecomando verso il televisore.

Per accendere/spegnere il televisore

Premere [TV].

Per selezionare la modalità di ingresso video del televisore, premere [TV/AV].

Per regolare il volume

Premere [+, - TV VOLUME].

Per riprodurre l'audio del televisore attraverso il sistema Home Theater

Premere [EXT-IN] per selezionare "AUX" o "TV" come fonte, ridurre al minimo il volume del televisore e controllare il volume dell'unità principale. Ad ogni pressione del tasto: MUSIC P. → TV AUX

• Se viene attivato il controllo del campo sonoro (MOVIE, SPORT o MUSIC), è possibile ascoltare audio surround 5.1 canali (→ pagina 28).

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci siano luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il mobile e gli altri componenti, riducendo la vita di servizio dell'unità.

Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in corrente continua. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave o in altri luoghi dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione alla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione alla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Informazioni sui contenuti DivX VOD

Il contenuto DivX Video-on-Demand (VOD) è crittografato per la protezione del copyright. Per riprodurre contenuti DivX VOD su questa unità, è necessario registrarla.

Per immettere il codice dell'unità e registrarla, seguire le istruzioni sull'acquisto di contenuti DivX VOD. Per ulteriori informazioni su DivX VOD, visitare www.divx.com/vod.

Visualizzare il codice di registrazione dell'unità

(→) pagina 24, "DivX Registration" nella scheda "Others")

• Prendere nota del codice per riferimenti futuri.
• Dopo la prima riproduzione di contenuto DivX VOD, in "DivX

Registration" viene visualizzato un altro codice di registrazione. Non utilizzare quel codice di registrazione per acquistare contenuti DivX VOD. Se si utilizza il codice per l'acquisto di contenuti DivX VOD e li si riproduce su questa unità, non sarà più possibile riprodurre alcun contenuto acquistato tramite il codice precedente. - Se si acquistano contenuti DivX VOD utilizzando un codice di registrazione diverso da quello di questa unità, non sarà possibile riprodurre tali contenuti. (In questo caso, viene visualizzato il messaggio "Authorization Error".)

Informazioni sul contenuto DivX riproducibile solo un determinato numero di volte

Alcuni contenuti DivX VOD sono riproducibili solo un determinato numero di volte. Quando si riproduce il contenuto viene visualizzato il numero di riproduzioni rimanenti. Non si può riprodurre il contenuto quando il numero di riproduzioni rimanenti è pari a zero. (In quel caso, viene visualizzato il messaggio "Rented Movie Expired".)

Durante la riproduzione del contenuto

• Il numero di riproduzioni rimanenti viene decrementato di uno se - si preme [O] o si mantiene premuto [-SETUP]. - si preme [■ STOP]. (Premere [■ PAUSE] per mettere in pausa la lettura.) - si preme [<,SKIP] o [<,SLOW/SEARCH] ecc., fino ad arrivare a un altro contenuto o all'inizio del contenuto in corso di riproduzione.
• Le funzioni Resume ( → pagina 15, Arresto) e Marker ( → pagina 21, Play Menu) non sono operative.

Guida alla risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con i controlli seguenti. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati nella tabella non risolvono il problema, rivolgersi al rivenditore per chiedere le istruzioni.

Alimentazione Pagina

L'unità non si accende.	● Collegare saldamente il cavo di alimentazione CA.	10
L'unità si dispone automaticamente nella modalità di attesa.	● Il timer di spegnimento automatico funzionava e ha raggiunto il limite del tempo impostato.	30

La funzione non risponde o non può essere usata

L'unità non risponde alla pressione di alcun tasting.	• Con questa unità si possono utilizzare soltanto i dischi specificati in queste istruzioni per l'uso. • L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di quale altri fattore esterno. Spagnere l'unità e poi riaccenderla. Oppure, spagnere l'unità, scollegare il cavo di alimentazione CA e quando ricollegarlo. • Si è formata della condensa. Attendere 1 o 2 ore affinché evapori.	12 —
Non c'é risposta alla pressione dei tasti del telecomando.	• Accertarsi che le pile siano installare correttamente. • Le pile sono scariche. Sostituire con altre pile nuove. • Puntare il telecomando verso il sensore del lavoro a distanza e azionarlo.	10 10 11
Il suono e le immagini sono assenti.	• Controllare il collegamento video o dei diffusori. • Controllare l'impostazione dell'alimentazione o dell'ingresso dell'apparecchio collegato e dell'unità principale. • Accertarsi che il disco sia registrato.	5, 8, 9 —
Si è dimenticata la password di accesso. Ripristinare tutte le preselezioni della fabbrica.	• durante l'arresto e con la sorgente "DVD/CD", tenere premuti il tasting [■] (Arresto) sull'unità principale e il tasting [≥10] sul telecomando finché "Initialised" scompare dal televisione. Spagnere e riaccendere l'unità. Tutte le impostazioni tornano ai valori predefiniti.	—

Operazione specifica indesiderata o inattesa

È necessario aspetto prima che lalettura inizi.	• L'inizio dellalettura potrebberichiedere tempo se ilbrano MP3 contiene dati di fermi immagine. Iltempo dilettura corretto nonviene visualizzatoafter l'inizio del brano,macisione normale. MP3• Cio ènormale per i video DivX. DivX	—
Le cartelle di un CD di dati nonvengono visualizzatecorrectamente.WMA MP3 JPEG MPEG4 DivX	• Le cartelle al di sotto dell'ottavo strato vengono visualizzatecome ottavo strato.	—
Una schermata del menu appardurando durante il salto o la ricerca.VCD	• Cio ènormale per i CD video.	—
Non viene visualizzato il menu dicontrollo dellalettura. [VCD] con ilcontrollo della riproduzione	• Premere due volte [■ STOP],quindi premere [▶ PLAY].	—
La riproduzione programmata e la riproduzione casuale nonfunzionano DVD-V	• Queste funzioni non sono disponibili per alcuni tipi di DVD-Video.	—
La selezione della traccia “2” noncambia I'audio. DVD-A	• Anche se una seconda traccia non è registrata,normalmente verranno visualizzati due numero.I	—
La riproduzione non comincia.	• L'unità non è in grado di riproduire video WMA e MPEG4 che includono immagini fisse.• Se si riproduce contento DivX VOD,consultare la home page del site utilizzato per l'acquisto delcontento DivX VOD. (Esempio: www.divx.com/vod) DivX• Potrebbe essere impossibile riproduire dischi contenti CD-DA e altri formati.	— — —
Lalettura ricomincia dall'inizio delbrano quando si cambia la colonna sonora. DVD-A	• Cio ènormale nei DVD-Audio.	—
Le scene vengono salute aintermittenza. DVD-VR DVD-V	• Se si cambiano il volume o gli effetti audio durante Advanced Disc Review,la funzione continuasenza la visualizzazione sullo schermo. Annullare la modalità.	21

Sottotitoli

La posizione dei sottotitoli è sbagliata.	● Regolare la posizione. ("Subtitle Position" in Display Menu)	22
Non ci sono i sottotitoli.	● Visualizzare i sottotitoli. ("Subtitle" nel menu principale) ● A seconda del disco, i sottotitoli potrebbero non essere disponibili. [DivX]	20 —

Marcatore Pagina

Non è possibile aggiungereMarcatori.

Non è possibile aggiungere marcatori con i dischi DVD-RAM o DVD-R/-RW (DVD-VR).Non si possono aggiungere marcatori se il tempo digettura restante del disco non appeare suldisplay dell'unità.

——

Ripetizione A-B

Il punto B viene regolato automaticamente.

● La fine di un'opzione diventa il punto B quando viene raggiunta.

—

Suono anormale o scorretto

Il suono è distorto.	• Durante lagettadel file WMA, s potrebbero verificare dei disturbi.	—
Non ci sono gli effetti.	• Alcuni effetti audio non funzionano o hanno meno effetto con alcuni dischi.	—
Si sente un ronzio durante lalettura.	• Il cavo di alimentazione CA o una lampada a fluorescenza sono vicini all'unità principale. Tenereglialtre componenti e i cavi lontani dall'unità principale.	—
L'audio è assente.	• Quando si modifica la velocità di riproduzione, può verificarsi una breve pausa dell'audiob.A seconda delle modalità di creazione dei file, potrebbe essere impossibile emettere l'audio. DivX	— —

Menu

L'accesso al menu di impostazione non è possibile.

• Selezionare "DVD/CD" come sorgente. • Annullare la riproduzione di tutti i gruppi, programmata e casuale.

— 16

Le immagini sono anormali o non si vedono

L'immagine sul teilevisore non è visualizzata correttamente o scompare.	• L'unità e il teilevisore usano sistemi video diversi. Utilizzato un teilevisore multisistema o PAL. • Ilsystema del disco usato non corrisponde a quello del teilevisore. - Non è possibile visualizzare correttamente i dischi PAL su un teilevisore NTSC. - Questa unità più convertire i segnali NTSC in segnali PAL 60 per la visione con un teilevisore PAL ("NTSC Disc Output" nella schedà "Video"). • Accertarsi che l'unità sia collegata direttamente al teilevisore e che non sia collegata attraverso il videoregistratore. • Il disturbo potrebbe essere causato dai caricatori per cellulare. • Se si usa un'antenna TV interna, cambiarla con un'antenna esterna. • Il cavo dell'antenna del teilevisore è troppo vicino all'unità. Spostarlo dall'unità. • Modificare "Source Select" in Picture Menu. DivX	— — 24 9 — — — — 21
Le dimensioni dell'immagine non sono adattate allo schermo.	• Modificare "TV Aspect" nella schedà "Video". • Usare il teilevisore per cancellare l'aspetto. Se il teilevisore non è dotato di但这a funzione, cancellare "4:3 Aspect" in Display Menu. • Cambiare l'impostazione dello zoom. ("Just Fit Zoom" o "Manual Zoom" in Display Menu)	24 22 22
L'imagine si arresta. DivX	• Cò si può verificare se i file DivX hanno dimensioni superiorsi a 2 GB.	—
Il menu non viene visualizzato correttamente.	• Ripristinare il rapporto zoom su "×1.00". ("Manual Zoom" in Display Menu) • Impostare "Subtitle Position" in Display Menu su "0". • Regolare "4:3 Aspect" in Display Menu su "Normal".	22 22 22
Lo zoom automatico non funziona bene.	• Disattivare la funzione zoom del teilevisore. • Usare gli altri rapporti di aspetto preselezionato o la regolazione manuale. • Lo zoom potrebbe non funzionare correttamente, specialmente nelle scene scure potrebbe non funzionare a seconda del tipo di disco.	— 22 —
Durante lagettura di un disco PAL, l'imagine è distorta.	• Regolare "Transfer Mode" in Picture Menu su "Auto".	21

Video progressivo

Con l'uscita progressiva è presente l'effetto fantasma.	• Questo problema è causato dal metod di editing o dal supporto usato dal DVD video, ma dovrebbe essere rimediato se si usa l'uscita interlacciata. Impostare “Video Output Mode” in Picture Menu su “480i” o “576i”. (Oppure, Maintainere premuto [CANCEL] per passare a “480i” o “576i”).	21
Le immagini dall'uscita progressiva sono assenti.	• Selezionare “480p” o “576p” in “Video Output Mode” in Picture Menu. • Il terminale VIDEO OUT, S-VIDEO OUT o SCART (AV) dell'unità emette il segnale interlacciatoanche se è visualizzato “PRG”.	21 9

Ascolto della radio Pagina

Il suono è distorto o si sente rumore. "ST" lampeggia o non si accende. Si sente il disturbo del battimento.	Regolare la posizione dell'antenna FM o AM. Usare un'antenna esterna. Spagnere il tevisore o allontanarlo dall'unità.	— 27 —
Si sente un ronzio basso durante le trasmissioni in AM.	Allontanare l'antenna dagli altri cavi.	—

Indicazioni dell'unità

Il display è scuro.	• Selezionale "Bright" in "FL Dimmer" nella scheda "Others".	24
"NO PLAY"	• è stato inserto un disco che l'unità non è in grado di riproduire, inseire un disco compatibile.	12
	• Si è inserto un disco vuoto.	—
	• Si è inserto un disco che non è stato finalizzato.	—
"NO DISC"	• Il disco non è stato inserto. Inserirlo.	—
	• Il disco non è stato inserto correttamente. Inserirlo correttamente.	14
"F61"	• Controllare e correggere i collegamenti dei cavi dei diffusori.	5,8
	Se ciò non rimedia il problema, rivolgersi al rivenditore.
"DVD U11"	• Il disco potrebbe essere sporco. Pulirlo.	12
"ERROR"	• è stata eseguita un'operazione sbagliata. Leggere le istruzioni e riprovare.	—
"DVD H□□"	• Potrebbe essersi verificato un problema. I numero che seguono "H" e "F" dipendono dallo stato dell'unità. Spagnere l'unità e poi riaccenderla. Oppure, spagnere l'unità, scollegare il cavo di alimentazione CA e quando ricollegarlo.	—
"DVD F□□"	• Se il numero di servizio non si cancella, annotarlo e rivolgersi a personale tecnico qualificato.	—
□ è un numero.
"D.MIX" lampeggia. DVD-A	• Il down-mixing è una procedura di miscelegation a due canali dell'audio multicanale di alcuni dischi. Il disco contiene segnali a 1 canale o più canali che non possono essere riprodotti correttamente.	—

Indicazioni sul televisore

“⊗”	• L'operazione è proibita dall'unità o dal disco.	—
“Cannot play group xx, content xx”	• Si sta tentando di visualizzare gruppi o contenti non compatibili.	—
“Cannot display group xx, content xx”
“This disc may not be played in your region”	• Soltanto i dischi DVD-Video che includono o hanno un numeroregionale identico a quello riportato sul pannello posteriori dell'unità possono essere riprodotti.	Coper-tina
Nessuna visualizzazione sullo schermo.	• Selezionare “On” in “On-Screen Messages” nella scheda “Display”.	24
“Group xx content xx is protected”	• Si sta tentando di riproduire gruppi o contenti protetti. Non è possibile procedere con la riproduzione.	—
“Check the disc”	• Il disco potrebbe essere sporco.	12
“Authorization Error” DivX	• Si sta tentando di riproduire contenti DivX VOD acquistati con un codice di registrazione differente. Non è possibile riproduire i contenti su quella unità.	32
“Rented Movie Expired” DivX	• Per i contenti DivX VOD, sono disponibili zero riproduzioni. Non è possibile procedere con la riproduzione.	32

SEZIONE AMPLIFICATORE

HT540

Potenza d'uscita RMS: modalità Dolby Digital

Canale anteriore

110 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Canale surround

90 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 %

Canale centrale

225 W per canale (6 Ω), 1 kHz, distorsione armonica totale 10 %

Canale subwoofer

225 W per canale (6 Ω), 100 Hz, distorsione armonica totale 10 %

Potenza RMS totale in modalità Dolby Digital 850 W

Potenza d'uscita DIN: modalità Dolby Digital

Canale anteriore

80 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1 %

Canale surround

65 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 %

Canale centrale

75 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1 %

Canale subwoofer

75 W per canale (6 Ω), 100 Hz, distorsione armonica totale 1 %

Potenza DIN totale in modalità Dolby Digital 440 W

HT990

Potenza d'uscita RMS: modalità Dolby Digital

Canale anteriore

125 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Canale surround

125 W per canale (3 Ω), 1 kHz, distorsione armonica totale 10 %

Canale centrale

250 W per canale (6 Ω), 1 kHz, distorsione armonica totale 10 %

Canale subwoofer

250 W per canale (6 Ω), 100 Hz, distorsione armonica totale 10 %

Potenza RMS totale in modalità Dolby Digital 1000 W

Potenza d'uscita DIN: modalità Dolby Digital

Canale anteriore

80 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1 %

Canale surround

80 W per canale (3 Ω), 1 kHz, distorsione armonica totale 1 %

Canale centrale

75 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1 %

Canale subwoofer

75 W per canale (6 Ω), 100 Hz, distorsione armonica totale 1 %

Potenza DIN totale in modalità Dolby Digital 470 W

SEZIONE SINTONIZZATORE FM/AM, TERMINALI

Preselezione stazioni

15 stazioni FM

15 stazioni AM/OM

Modulazione di frequenza (FM)

Gamma di frequenza 87,50-108,00 MHz (intervallo di 50-kHz)

Sensibilità 1,8 μV (IHF)

Rapporto segnale/rumore 26 dB 1,4 μV

Terminali antenna 75Ω (sbilanciati)

Modulazione d'ampiezza (AM/OM)

Gamma di frequenza 522-1629 kHz (intervallo di 9 kHz)

Sensibilità AM, rapporto segnale/rumore 20 dB a 999 kHz: 560 μV/m

Presa cuffia

Terminale: presa da 3,5 mm, stereo

Porta musica anteriore

Sensibilità: 100 mV, 15 kΩ

Terminale: presa da 3,5 mm, stereo

SEZIONE DISCO

Dischi utilizzabili: 8 cm o 12 cm

(1) DVD (DVD-Video, DVD-Audio, DivX*1,2) (2) DVD-RAM (DVD-VR, MP3 2,6, JPEG 2,3, MPEG4 2,4, DivX 1,2) (3) DVD-R (DVD-Video, DVD-VR, MP3 2,6, JPEG 2,3, MPEG4 2,4, DivX 1,2) (4) DVD-R DL (DVD-Video, DVD-VR) (5) DVD-RW (DVD-Video, DVD-VR, MP3 2,6, JPEG 2,3, MPEG4 2,4, DivX 1,2) (6) +R/+RW (Video) (7) +R DL (Video) (8) CD, CD-R/RW [CD-DA, Video CD, SVCD, MP3, WMA, JPEG, MPEG4, DivX, HighMAT Level 2 (audio e immagini)]

*1 Consente la riproduzione di video in tutte le versioni di DivX (incluso DivX®6) con riproduzione standard di file multimediali DivX. Certificato per il profilo Home Theater DivX. La funzione GMC (Global Motion Compensation) non è supportata. *2 Massimo numero complessivo di elementi audio, immagini, contenuti video e gruppi: 4000 elementi audio, immagini e contenuti video e 400 gruppi. *3 File Exif Ver 2.1 JPEG Baseline. Risoluzione immagine: da 160×120 a 6144×4096 pixel (sottocampionamento di 4:0:0, 4:2:0, 4:2:2 o 4:4:4). Le immagini molto lunghe e sottili potrebbero non essere visualizzate. *4 Dati MPEG4 registrati con videocamere Panasonic SD multi camera o videoregistratori DVD conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (Simple Profile), sistema video/sistema audio G.726. *5 Conformi allo standard IEC62107. *6 MPEG-1 Layer 3, MPEG-2 Layer 3. *7 Windows Media Audio Ver.9.0 L3. Non compatibile con Multiple Bit Rate (MBR).

Fonorivelatore

Lunghezza d'onda (DVD/CD): 662/785 nm

Potenza laser (DVD/CD): CLASSE 1/CLASSE 1M

Uscita audio (Disco)

Numero di canali 5.1 canali (FL, FR, C, SL, SR, SW)

SEZIONE VIDEO

Sistema video

PAL 625/50, PAL 525/60, NTSC

Uscita video composita

Livello d'uscita 1 Vp-p (75 Ω)

Terminale: presa a spinotto (1 sistema)

Presa SCART (1 sistema)

Uscita S-Video

Livello di uscita Y: 1 Vp-p (75 Ω)

Livello di uscita C: PAL; 0,3 Vp-p (75 Ω)

NTSC; 0,286 Vp-p (75 Ω)

Terminale: terminale S (1 sistema)

Presa SCART (1 sistema)

Uscita video componente (NTSC: 480p/480i, PAL: 576p/576i)

Livello di uscita Y 1 Vp-p (75 Ω) Livello di uscita PB 0,7 Vp-p (75 Ω) Livello di uscita PR 0,7 Vp-p (75 Ω) Terminale Presa a spinotto (Y: verde, PB: blu, PR: rosso) (1 systemdata

Uscita video RGB

Livello di uscita R 0,7 Vp-p (75 Ω) Livello di uscita G 0,7 Vp-p (75 Ω) Livello di uscita B 0,7 Vp-p (75 Ω) Terminale Presa SCART (1 schema)

SEZIONI DIFFUSORI

HT540 Diffusori anteriori SB-FS540

Tipo	1istema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 3 Ω
Gamma completa	Tipà a cono di 6,5 cm
Potenza d'ingresso (IEC)	125 W* (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequence	87 Hz-25 kHz (-16 dB)
	98 Hz-22 kHz (-10 dB)
Dimensioni (L×A×P)	252 mm×1123 mm×234 mm
Peso	3,7 kg

HT540 Diffusori surround SB-FS741

Tipo	1istema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 4 Ω
Gamma completa	Tipà a cono di 6,5 cm
Potenza d'ingresso (IEC)	90 W* (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequence	96 Hz-25 kHz (-16 dB)
	120 Hz-22 kHz (-10 dB)
Dimensioni (L×A×P)	92 mm×135 mm×95,4 mm
Peso	0,75 kg

HT540 Diffusore centrale SB-PC540

Tipo	2 sistemi di diffusori a 2 vie (bass reflex)
Unità diffusore(i)	Impedenza di 6 Ω
1. Gamma completa	Tipo a cono di 6,5 cm
2. Gamma completa	Tipo a cono di 6,5 cm
Potenza d'ingresso (IEC)	250 W* (max.)
Pressione sonora in uscita	84 dB/W (1,0 m)
Frequenza d'incrocio	5 kHz
Gamma di frequence	105 Hz-25 kHz (-16 dB)
	125 Hz-22 kHz (-10 dB)
Dimensioni (L×A×P)	270 mm×92 mm×95,4 mm
Peso	1,25 kg

HT540 Subwoofer SB-W540

Tipo	1istema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 6 Ω
Woofer	Tipo a cono di 16 cm
Potenza d'ingresso (IEC)	250 W (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequence	32 Hz-220 Hz (-16 dB)
	38 Hz-180 Hz (-10 dB)
Dimensioni (L×A×P)	183 mm×396 mm×267 mm
Peso	4 kg

HT990 Diffusori anteriori SB-FS990

Tipo	2 sistemi di diffusori a 2 vie (bass reflex)
Unità diffusore(i)	Impedenza di 3 Ω
1. Woofer	Tipo a cono di 6,5 cm
2. Tweeter	Tipo a cono di 6 cm
Potenza d'ingresso (IEC)	125 W* (max.)
Pressione sonora in uscita	81 dB/W (1,0 m)
Frequenza d'incrocio	7 kHz
Gamma di frequence	82 Hz-30 kHz (-16 dB)
	96 Hz-25 kHz (-10 dB)
Dimensioni (L×A×P)	252 mm×1123 mm×234 mm
Peso	3,7 kg

HT990 Diffusori surround SB-FS540

Tipo	1systema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 3 Ω
Gamma completa	Tipa a cono di 6,5 cm
Potenza d'ingresso (IEC)	125 W* (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequenza	87 Hz-25 kHz (-16 dB)
	98 Hz-22 kHz (-10 dB)
Dimensioni (L×A×P)	252 mm×1123 mm×234 mm
Peso	3,7 kg

HT990 Diffusore centrale SB-PC895

Tipo	2 sistemi di diffusori a 2 vie (bass reflex)
Unità diffusore(i)	Impedenza di 6 Ω
1. Gamma completa	Tipo a cono di 6,5 cm
2. Gamma completa	Tipo a cono di 6,5 cm
Potenza d'ingresso (IEC)	250 W* (max.)
Pressione sonora in uscita	83 dB/W (1,0 m)
Frequenza d'incrocio	5 kHz
Gamma di frequence	105 Hz-25 kHz (-16 dB)
	125 Hz-22 kHz (-10 dB)
Dimensioni (L×A×P)	270 mm×92 mm×95,4 mm
Peso	1,25 kg

HT990 Subwoofer SB-W895

Tipo	1systema di diffusori a 1 via (bass reflex)
Unità diffusore(i)	Impedenza di 6Ω
Woofer	Tipa a cono di 16 cm
Potenza d'ingresso (IEC)	250 W (max.)
Pressione sonora in uscita	80 dB/W (1,0 m)
Gamma di frequence	32 Hz-220 Hz (-16 dB)
	38 Hz-180 Hz (-10 dB)
Dimensioni (L×A×P)	183 mm×396 mm×267 mm
Peso	4 kg

INFORMAZIONI GENERALI

Alimentazione	230 V CA, 50 Hz
Assorbimento di corrente	HT540	Unità principale 115 W
	HT990	Unità principale 120 W
Dimensioni (L×A×P)	430 mm×60 mm×354 mm
Peso	Unità principale 3,35 kg
Intervallo della temperatura d'esercizio	+5 °C a +35 °C
Intervallo dell'umidità di esercizio	5% a 90% RH (senza condensa)

Assorbimento di corrente in modalità di attesa circa 0,5 W

• Taratura con amplificatore dotato di filtro a taglio dei bassi

Nota

1. Dati tecnici soggetti a modifiche senza preavviso. Il peso e le dimensioni indicate sono approssimativi.
2. Distorsione armonica totale misurata con analizzatore di spettro digitale.

Prodotto su licenza della Dolby Laboratories.

"Dolby", "Pro Logic" e il simbolo della doppia D sono marchi registrati della Dolby Laboratories.

"DTS" e "DTS Digital Surround" sono marchi registrati di Digital Theater Systems, Inc.

Questo prodotto incorpora la tecnologia di protezione del copyright tutelata da rivendicazioni di alcuni brevetti statunitensi e altri diritti di proprietà intellettuale di Macrovision Corporation e altri titolari di diritti. L'uso di questa tecnologia di protezione del copyright deve essere autorizzato da Macrovision Corporation, ed è destinato esclusivamente all'uso domestico e ad altri usi limitati, salvo diversa autorizzazione da parte di Macrovision Corporation. La decompilazione e lo smontaggio sono proibiti.

MPEG Layer-3, tecnologia di compressione audio su licenza di Fraunhofer IIS e Thomson multimedia.

Windows Media e il logo Windows sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la stessa qualità del suono di un file MP3 con dimensioni del file inferiori a un MP3.

HighMAT™ e il logo HighMAT sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

HDCD®, High Definition Compatible Digital® e Pacific Microsonics sono marchi registrati o marchi di fabbrica di Pacific Microsonics, Inc. negli Stati Uniti e/o in altri Paesi.

Sistema HDCD prodotto su licenza di Pacific Microsonics, Inc. Questo prodotto è coperto da uno o più dei seguenti brevetti: Brevetti statunitensi n. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Brevetto australiano n. 669114, con altri brevetti in corso di registrazione.

L'uso di questo prodotto è concesso in base alla licenza MPEG-4 Visual Patent Portfolio License per uso personale e non commerciale da parte di un privato per (i) la codifica di video conformi allo standard MPEG-4 Visual ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali e non commerciali e/o ottenuto da un fornitore di contenuti video MPEG-4 titolare di una licenza MPEG LA. Non viene concessa, né esplicitamente né implicitamente, alcuna licenza per qualsiasi altro uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegl.com.

Prodotto ufficialmente certificato DivX® Certified. Riproduce tutte le versioni dei video DivX® (inclusa la versione DivX®6) con la riproduzione standard dei file multimediali DivX®.

DivX, DivX Certified e i loghi associati sono marchi commerciali di DivX, Inc. e vengono utilizzati in licenza.

Cher client

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento indica che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati

gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea. Qualora si consideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
