ELPMB24 - Supporto per proiettore EPSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per proiettore a parete
Marca	EPSON
Modello	ELPMB24
Peso del kit di montaggio	Circa 10 kg (22 lb)
Peso totale supportato (proiettore + kit)	Fino a 14 kg (31 lb)
Lunghezza del braccio (max)	1240 mm (48,8 pollici)
Regolazione scorrimento verticale	Da 0 a 140 mm (5,5 pollici)
Regolazione inclinazione verticale	Da 0 a ±7°
Regolazione rotazione orizzontale	Da 0 a ±5°
Regolazione rollio orizzontale	Da 0 a ±5°
Regolazione scorrimento orizzontale	Da 0 a ±45 mm (1,8 pollici)
Proiettori compatibili	EPSON EB-410W / PowerLite 410W (corta distanza)
Tipo di fissaggio a parete	Piastra murale con tasselli M8 o viti a testa svasata 8×80 mm (non fornite)
Materiale della parete consigliato	Calcestruzzo armato o struttura metallica
Numero minimo di installatori	2 tecnici qualificati
Contenuto della confezione	Piastra proiettore, piastra murale, coperture, bulloni M4 e M8, chiavi a brugola, manuale di installazione
Manutenzione	Pulire con un panno asciutto; controllare regolarmente il serraggio delle viti
Sicurezza	Non modificare il kit; non appendere oggetti pesanti; installazione solo da parte di un professionista
Temperatura di funzionamento	Rispettare l'intervallo di temperatura del proiettore (non specificato nel manuale)
Garanzia	Non menzionata nel manuale

Domande frequenti - ELPMB24 EPSON

Qual è il peso massimo che il supporto ELPMB24 può sostenere?

Il kit di montaggio pesa circa 10 kg. Il peso totale combinato del proiettore e del kit non deve superare 14 kg (31 lb).

Questo supporto è compatibile con tutti i proiettori EPSON?

No, questo kit è progettato appositamente per i proiettori a corta distanza EB-410W / PowerLite 410W di Epson. Per altri modelli, verifica la compatibilità.

Quali sono gli strumenti necessari per installare questo supporto?

Avrai bisogno delle chiavi a brugola M4 e M8 fornite, oltre a tasselli M8 × 50 mm o viti a testa svasata 8 × 80 mm (non fornite) per fissare la piastra al muro.

Posso installare il supporto da solo?

No, l'installazione deve essere eseguita da almeno due tecnici qualificati per motivi di sicurezza.

Come regolare la posizione dell'immagine dopo l'installazione?

Utilizzare le viti A, B, C, D ed E sull'unità di regolazione: inclinazione verticale (±7°), rollio orizzontale (±5°), rotazione orizzontale (±5°), scorrimento orizzontale (±45 mm) e scorrimento verticale (0-140 mm).

Quale distanza di proiezione è consigliata?

La distanza di proiezione consigliata è compresa tra 69 e 119 cm (27 a 47 pollici), a seconda delle dimensioni dello schermo.

Devo usare adesivi o lubrificanti per le viti?

No, non utilizzare adesivi, lubrificanti o olio sul kit, poiché potrebbe deteriorare l'involucro e causare la caduta del proiettore.

Come verificare la solidità della parete prima dell'installazione?

Assicurarsi che la parete sia in calcestruzzo armato o struttura metallica e in grado di sopportare il peso totale. Se necessario, rinforzare la parete prima dell'installazione.

Cosa fare se il kit di montaggio è danneggiato o caduto?

Non utilizzarlo più e contatta il servizio di assistenza Epson elencato nel manuale utente del tuo proiettore.

Con quale frequenza controllare il serraggio delle viti?

Controllare regolarmente che le viti non si siano allentate. Se noti gioco, serrare saldamente le viti interessate.

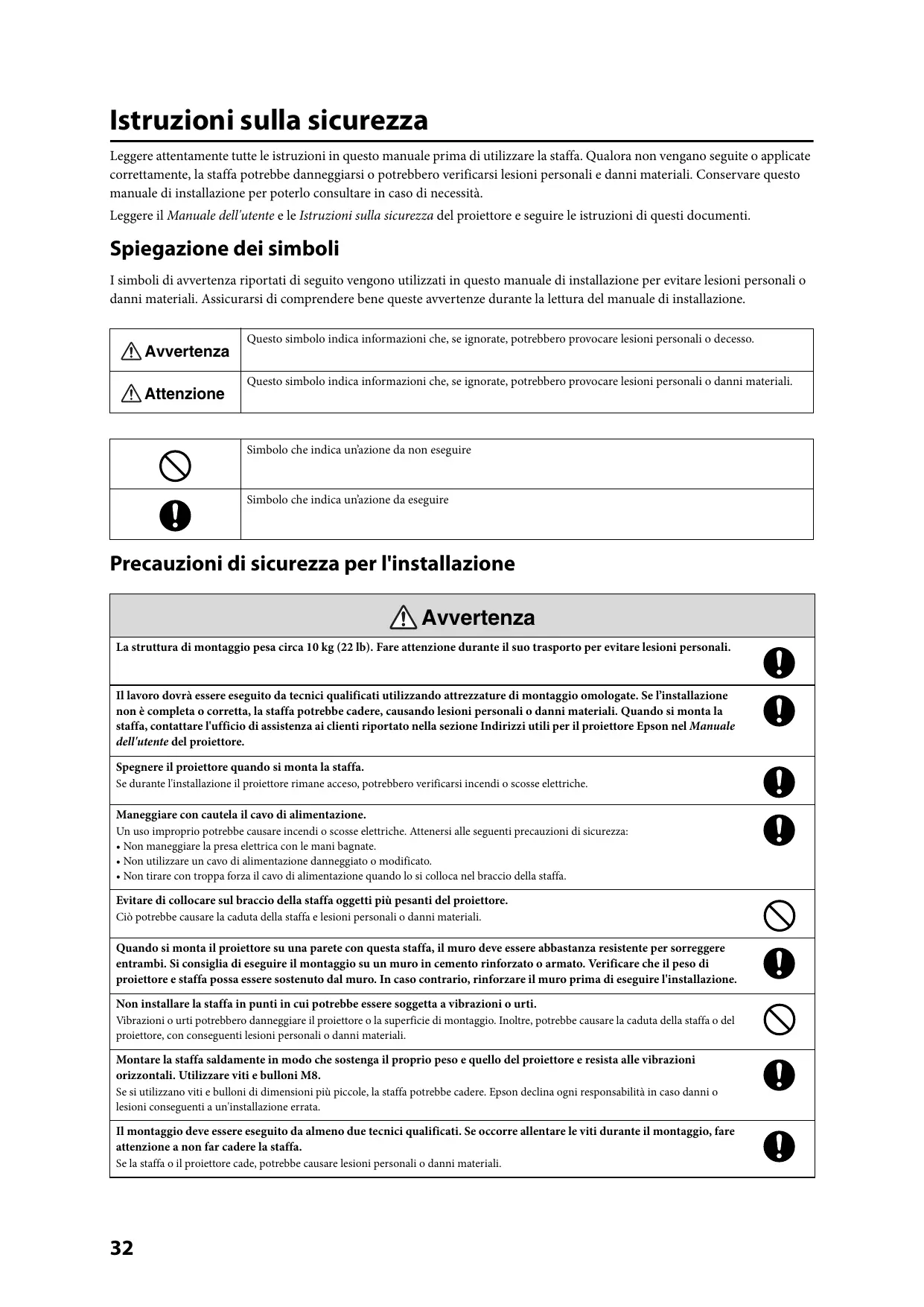

MANUALE UTENTE ELPMB24 EPSON

Leggere attentamente tutte le istruzioni in questo manuale prima di utilizzare la staffa. Qualora non vengano seguite o applicate correttamente, la staffa potrebbe danneggiarsi o potrebbero verificarsi lesioni personali e danni materiali. Conservare questo manuale di installazione per poterlo consultare in caso di necessità.

Leggere il Manuale dell'utente e le Istruzioni sulla sicurezza del proiettore e seguire le istruzioni di questi documenti.

Spiegazione dei simboli

I simboli di avvertenza riportati di seguito vengono utilizzati in questo manuale di installazione per evitare lesioni personali o danni materiali. Assicurarsi di comprendere bene queste avvertenze durante la lettura del manuale di installazione.

Avvertenza	Questo significato indica informazioni che, se ignorate, potrebbero provocare lesioni personali odecesso.
Attenzione	Questo significato indica informazioni che, se ignorate, potrebbero provocare lesioni personali o danni materiali.

⊗	Simbolo che indica un'azione da non eseguire
⊗	Simbolo che indica un'azione da eseguire

Precauzioni di sicurezza per l'installazione

Avvertenza
La struttura di montaggio pesa circa 10 kg (22 lb). Fare attenzione durante il suo trasporto per evitare lesioni personali.
Il lavoro dovrà essere eseguito da tecnici quali significati utilizzando attrezzature di montaggio omologate. Se l'installazione non è completa o corretta, la staffa potrebbe cadere, causando lesioni personali o danni materiali. Quando si monta lastaffa, contattare l'ufficio di assistenza ai clienti riportato nella sezione Indirizzi utili per il proiettore Epson nel Manuale dell'utente del proiettore.
Specnere il proiettore quando si monta la staffa.Se durante l'installazione il proietto rimane acceso, potrebbero verificarsi incendi o scosse elettriche.
Maneggiare con cautela il cavo di alimentazione.Un uso improprio potrebbe causare incendi o scosse elettriche. Attenersi alle seguenti precauzioni di sicurezza:Non maneggiare la presa elettrica con le mani bagnate.Non utilizzato un cavo di alimentazione danneggiato o modificato.Non tirare con troppa forza il cavo di alimentazione quando lo si colloca nel braccio della staffa.
Evitare di collocare sul braccio della staffa oggetti più pesanti del proietto.Cioc potrebbe causare la caduta della staffa e lesioni personali o danni materiali.
Quando si monta il proietto su una parte conQLsta staffa, il muro devese asserere abbastanza resistente per sorreggereentrambi. Si consiglia di eseguire il montaggio su un muro in cemento rinforzato o armato. Verificare che il peso diproietto e staffa possa essere sostenuto dal muro. In caso contrario, rinforzare il muro prima di eseguire l'installazione.
Non installare la staffa in punti in cui potrebbe essere soggettata a vibrazioni o urti.Vibrazioni o urti potrebbero danneggiare il proietto o la superficie di montaggio. Inoltre, potrebbe causare la caduta della staffa o delproietto, con seguenti lestioni personali o danni materiali.
Montare la staffa saldamente in modo che sostenga il proprio peso e quello del proietto e resista alle vibrazioniorizzontali. Utilizzato viti e bulloni M8.Se si utilizzato viti e bulloni di dimensioni più piccole, la staffa potrebbe cadere. Epson declina agli responsabilità in caso dalle olesioni seguenti a un'installazione errata.
Il montaggio devese esegguito da almeno due tecnici quali significati. Se occorre allentare le viti durante il montaggio,fareattenzione a non far cadere la staffa.Se la staffa o il proietto cade, potrebbe causare lesioni personali o danni materiali.
Non utilizzato la staffa se danneggiata. Ciov potrebbe causare la caduta della staffa e lesioni personali o uomini materiali.
Non modificare mai la staffa.
Evitare di attaccarsi alla staffa e di appendervi oggetti pesanti. La caduta della staffa potrebbe essere molto pericolosa. Se il proiettre o la staffa cade, potrebbe causare lesioni personali o uomini materiali.
Se si verifica uno degli inconvenienti riportati di seguito, smettere di utilizzato la staffa e contattare l'uffizio di assistenza ai clienti rìportato nella sezione Indirizziibili per il proiettre Epsion nel Manuale dell'utente del proiettre. • Caduta o danneggiamento della staffa durante il montaggio. • Il braccio della staffa è sul punto di cadere.
Se si utilizzato materiali adesivi per evitare che le viti si allentino o se si utilizzato lubrificanti, oli o sostanze simili sulla staffa, l'involucro esterno potrebbe rompersi e il proiettre potrebbe cadere. Ciò potrebbe provocare lesioni fisiche o uomini materiali. Non utilizzato adesivi, lubrificanti o oli per installare o regolare la staffa.
Stringere saldamente tutte le viti dopo aver regolato la staffa. Se le viti non sono strette saldamente, il proiettre potrebbe cadere causando lesioni fisiche o uomini materiali.
Non allentare mai viti e bulloni dopo il montaggio. Verificare regolarmente che le viti non siano allentate. Qualora lo siano, avvitarle saldamente. Se le viti non sono strette saldamente, il proiettre potrebbe cadere causando lesioni fisiche o uomini materiali.

Attenzione
Non utilizzato staffa e proiettor in zone con molta umidità. Cioc potrebbe causare incendi o scosse elettriche.
Non eseguire il montaggio in luogi molto polverosi o dove proiettor e staffa potrebbero entrare in contatto con fumo o vapore, ad esempio vicino a elettrodomestici da cucina o apparetti per il riscaldamento. Cioc potrebbe causare incendi o scosse elettriche.
Evitare diambiare l'angolazione della staffa o del proiettor con forza eccessiva. Cioc potrebbe danneggiare la staffa e causare lesioni fisiche o danni materiali.

Prima dell'uso

Questo prodotto serve a montare un proiettore multimediale Epson a una parete.

Caratteristiche

• Questa staffa è specifica per proiettori a focale corta EB-410W/PowerLite 410W.

Posizione di montaggio della staffa

• Eseguire in anticipo il lavoro relativo ai collegamenti elettrici nel luogo in cui installare la staffa. Non installare la staffa in punti in cui potrebbe essere soggetta a vibrazioni o urti. Ciò potrebbe danneggiare il proiettore o la superficie di montaggio. Inoltre, potrebbe causare la caduta della staffa o del proiettore, con conseguenti lesioni fisiche gravi o addirittura mortali.
• Installare il proiettore in luoghi lontani da altre apparecchiature elettriche come lampade fluorescenti o impianti di aria condizionata. Alcuni tipi di lampade fluorescenti possono interferire con il telecomando del proiettore. Si consiglia di mantenere la lunghezza del cavo di collegamento al di sotto dei 20 metri per ridurre i disturbi esterni. Installare la staffa in luoghi con poca polvere per evitare che le lenti o i componenti ottici si sporchino. Non installare la staffa in luoghi in cui la temperatura operativa del proiettore potrebbe salire eccessivamente. Questo tipo di condizioni ambientali potrebbero danneggiare il proiettore.

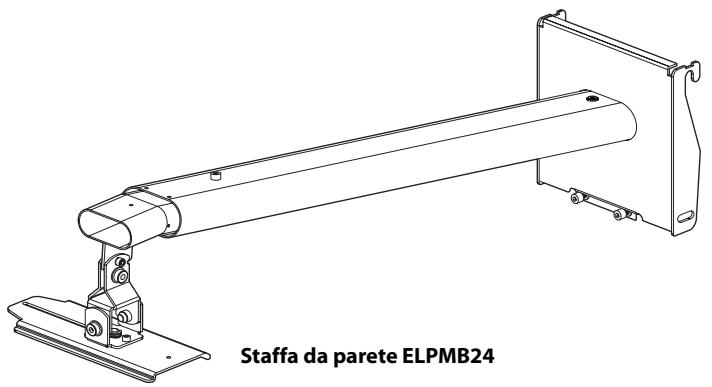

Contenuto della confezione

Piastra del proiettore

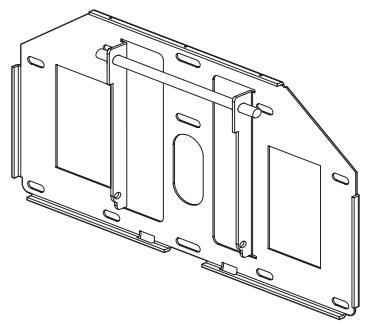

Piastra per parete

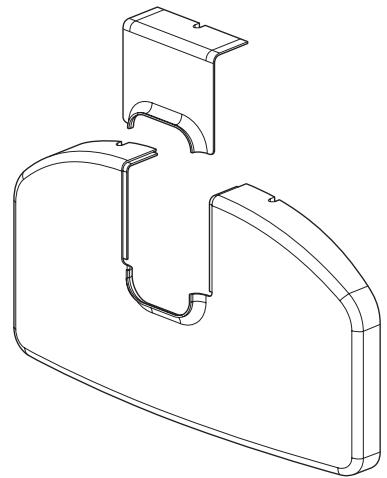

Copripiatra per parete

Copricavi

Copribraccio

Viti a testa esagonale M4x12 mm con rondella (2 pz.)

Viti a testa esagonale M4x12 mm senza rondella (11 pz.)

Viti a testa esagonale M8x16 mm senza rondella (2 pz.)

Chiave esagonale (M4, M8)

Manuale di installazione (questo manuale)

• Utilizzare le viti fornite con la staffa di montaggio per installarla, seguendo le istruzioni di questo manuale. Non sostituire queste viti con altri tipi. Inoltre, occorre utilizzare fermi M8 x 50 mm (almeno 3 pz.) e stop 8 x 80 mm (almeno 3 pz.), disponibili in commercio, per fissare la piastra della staffa alla parete.
• Munirsi degli strumenti e delle parti necessarie prima di iniziare l'installazione.

Peso	Circa 10 kg (22 lb)
Lunghezza braccio	Circa 1.240 mm (48,8 in.) (massima)
Ampiezza di regolazione dello scorrimento verticale	Da 0 a 140 mm (5,5 in.)
Ampiezza di regolazione dell'inclinazione verticale	Da 0 a ± 7°
Ampiezza di regolazione della rotazione orizzontale	Da 0 a ± 5°
Ampiezza di regolazione dell'inclinazione orizzontale	Da 0 a ± 5°
Ampiezza di regolazione dello scorrimento orizzontale	Da 0 a 45 mm (1,8 in.)

Regolazione dell'inclinazione verticale

Regolazione della rotazione orizzontale

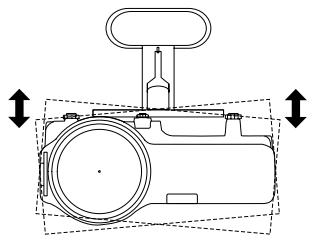

Regolazione dell'inclinazione orizzontale

Regolazione dello scorrimento orizzontale

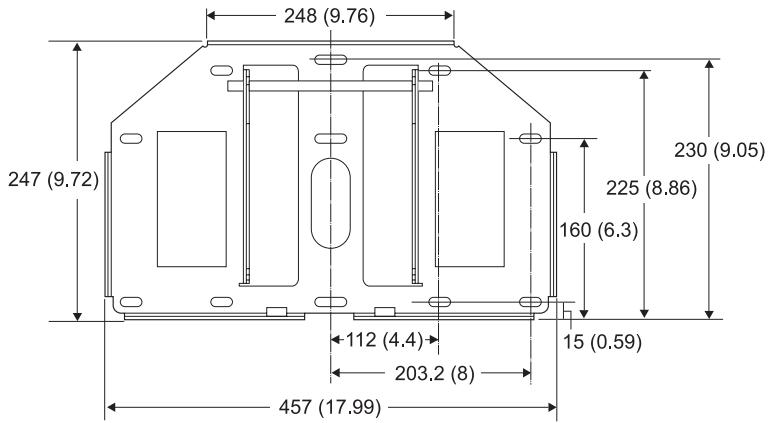

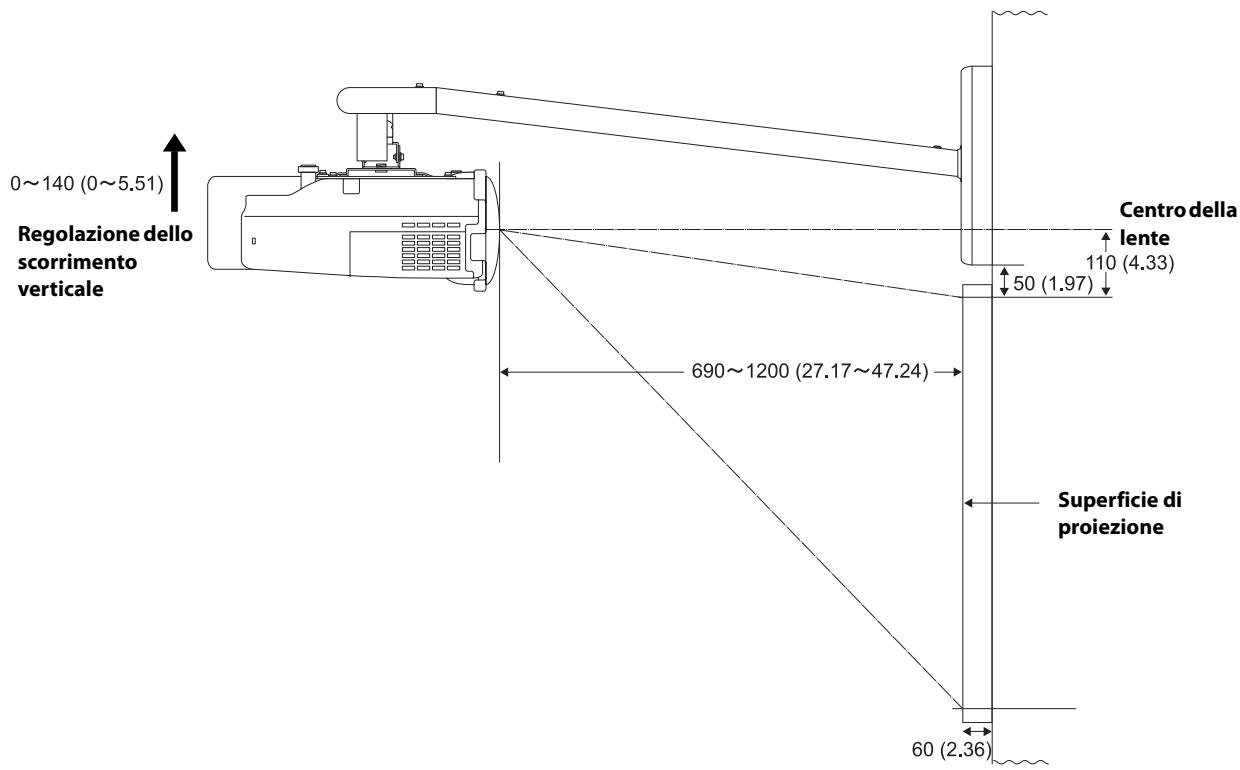

Unità di misura: mm (pollici)

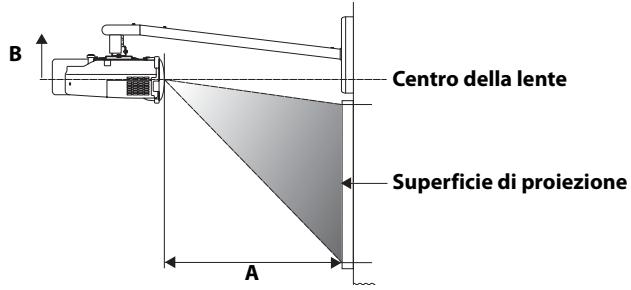

Dimensione dell'immagine e distanza di proiezione

Consultare la tabella riportata di seguito e installare staffa e proiettore in modo che le immagini vengano riprodotte correttamente. Il valore è indicativo.

La distanza di proiezione consigliata è compresa tra i 69 e i 119 cm (da 27 a 47 in.).

Unità di misura: cm (pollici)

Formato	Lavagna chiara interattiva *	Dimensione imagine	Distanza di proiezione (A) Minima (Wide)	Regolazione dello scorrimento verticale (B)
4:3		59" (min.)	69 (27,17)	0
	Hitachi Cambridge Board 60	60"	70 (27,56)	0
	Hitachi StarBoard FX-63	63"	74 (29,13)	0
	Prometheus Activboard 64	64"	75 (29,53)	0
		70"	82 (32,28)	0
	SMART Board 680	77"	91 (35,83)	0
	Hitachi Cambridge Board 77	77"	91 (35,83)	0
	Hitachi StarBoard FX-77	77"	91 (35,83)	0
	RM ClassBoard 77.5	77.5"	91 (35,83)	0
	Prometheus Activboard 78	78"	92 (36,22)	0
	PolyVision TS610	78"	92 (36,22)	0
		80"	94 (37,01)	0
		85"	100 (39,37)	0
		90"	107 (42,13)	0
		95"	113 (44,49)	0
		100" (max.)	119 (46,85)	0
16:10		67" (min.)	69 (27,17)	0
		70"	72 (28,35)	0
		75"	78 (30,71)	0
	PolyVision TS610	78"	81 (31,89)	0
		80"	83 (32,68)	0
		85"	88 (34,65)	0
		90"	94 (37,01)	0
		95"	99 (38,98)	0
		100"	105 (41,34)	0
		105"	110 (43,31)	0
		110"	115 (45,28)	0
		113" (max.)	119 (46,85)	0
16:9		65" (min.)	69 (27,17)	4 (1,57)
		70"	74 (29,13)	5 (1,97)
	Interwrite 1071	71"	75 (29,53)	5 (1,97)
		75"	80 (31,50)	5 (1,97)
	Interwrite 1070	77"	82 (32,28)	5 (1,97)
		80"	85 (33,46)	6 (2,36)
	Hitachi StarBoard FX-82Wide	82"	88 (34,65)	6 (2,36)
	Interwrite 1085	85"	91 (35,83)	6 (2,36)
		90"	96 (37,80)	6 (2,36)
	SMART Board 690	94"	101 (39,76)	7 (2,76)
	Prometheus Activboard 95	95"	102 (40,16)	7 (2,76)
		100"	108 (42,52)	7 (2,76)
	PolyVision TS610	104"	112 (44,09)	7 (2,76)
		105"	113 (44,49)	7 (2,76)
		110" (max.)	119 (46,85)	7 (2,76)

Formato	Lavagna chiara interattiva *	Dimensioneimmagine	Distanza di proiezione (A)Massimo (Tele)	Regolazione delloscorrimento verticale (B)
4:3	PolyVision TS610	44"	69 (27,17)	11 (4,33)
		74"	119 (46,85)	11 (4,33)
16:10		50"	69 (27,17)	11 (4,33)
		84"	119 (46,85)	11 (4,33)
16:9		48"	69 (27,17)	14 (5,51)
	RM ClassBoard 60	60"	87 (34,25)	15 (5,91)**
	Interwrite 1060	60"	87 (34,25)	15 (5,91)**
		82"	119 (46,85)	17 (6,69)**

• I nomi dei prodotti sono marchi di fabbrica o marchi di fabbrica registrati dei rispettivi proprietari. ** Lasciare almeno 6 cm (2,4 in.) di spazio tra la parte superiore della lavagna chiara e la piastra per parete.

Seguire attentamente le procedure descritte di seguito per montare la staffa. Se ignorate, la staffa potrebbe cadere causando lesioni fisiche o danni materiali.

Il peso complessivo di staffa e proiettore è di circa 14 kg (31 lb) massimo. Prima di iniziare il montaggio, controllare attentamente lo stato, il materiale e la robustezza della parete e utilizzare il metodo di installazione più indicato.

1. Montaggio della piastra per parete al muro

Fissare la piastra per parete al muro utilizzando fermi M8×50 mm (almeno 3 pz.) o stop 8×80 mm (almeno 3 pz.)

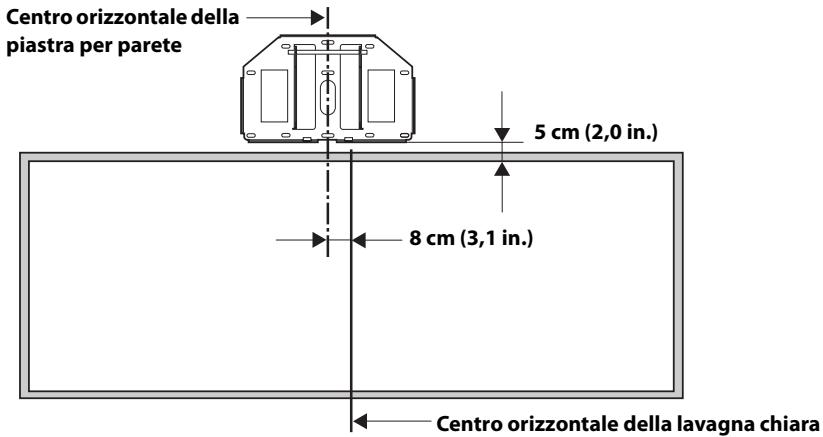

Posizionare la parte centrale orizzontale della piastra per muro a 8 cm (3,1 in.) a sinistra rispetto al centro orizzontale della lavagna chiara. Vedere l'illustrazione in basso. Lasciare almeno 6 cm (2,4 in.) di spazio tra la parte superiore della lavagna chiara e la parte inferiore della piastra per parete. Se si usa il formato a 16:9 a distanza massima (Tele), consultare la tabella nella pagina precedente.

È possibile far scorrere il proiettore orizzontalmente di 4,5 cm (1,8 in.) dopo l'installazione. Vedere passo 7 a pagina 40 per i dettagli.

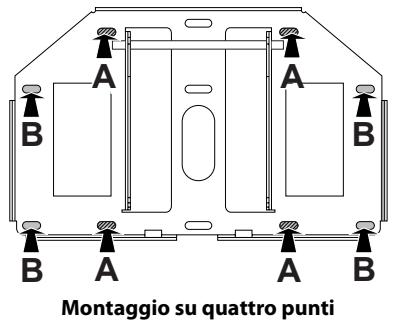

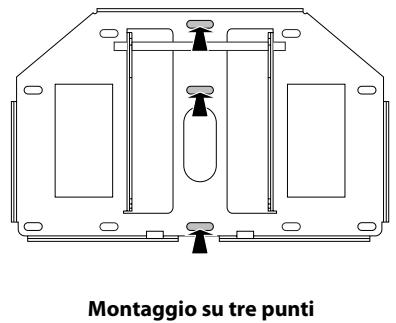

Inserire un fermo o uno stop nei fori come indicato in basso. Inserire fermi e stop in almeno tre punti. Se si inseriscono in quattro punti, utilizzare i quattro punti A o B indicati in basso.

Avvertenza

Quando si monta il proiettore su una parete con questa staffa, il muro deve essere abbastanza resistente per sorreggere entrambi. Si consiglia di eseguire il montaggio su un muro in cemento rinforzato o armato. Verificare che il peso di proiettore e staffa possa essere sostenuto dal muro. In caso contrario, rinforzare il muro prima di eseguire l'installazione. Montare la staffa saldamente in modo che sostenga il proprio peso e quello del proiettore e resista alle vibrazioni orizzontali. Utilizzare viti e bulloni M8. Se si utilizzano viti e bulloni di dimensioni più piccole, la staffa potrebbe cadere. Epson declina ogni responsabilità in caso di danni o lesioni conseguenti a un'installazione errata.

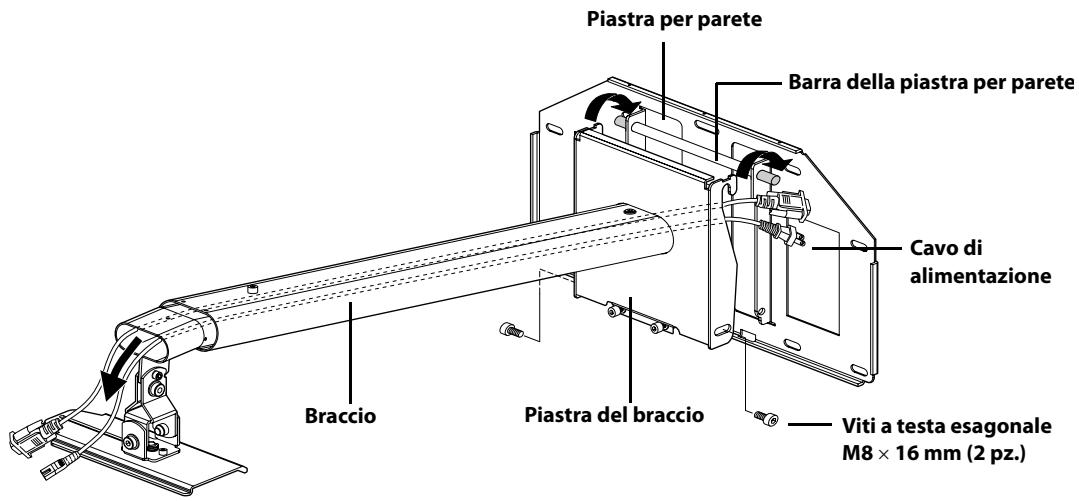

2. Fissaggio del braccio alla piastra per parete

1) Inserire i cavi nel braccio come indicato in basso. 2) Fissare il gancio della piastra del braccio alla barra sulla piastra per parete. Evitare che i cavi restino bloccati tra la piastra del braccio e quella per la parete. 3) Fissare momentaneamente la piastra del braccio con due viti a testa esagonale M8×16 mm.

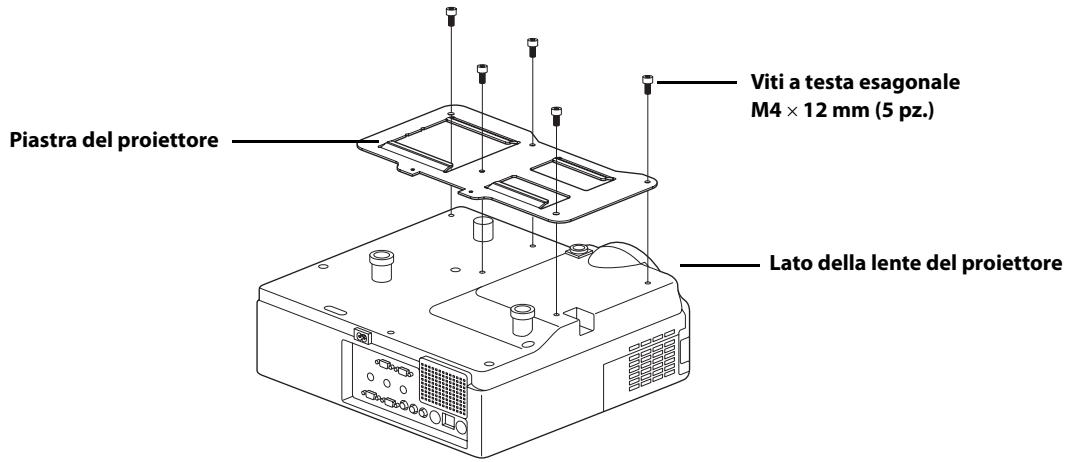

3. Fissaggio della piastra del proiettore al proiettore

1) Capovolgere il proiettore. 2) Fissare la piastra del proiettore al proiettore utilizzando la chiave esagonale (M4) e cinque viti M4×12 mm.

▲ Avvertenza

Se si utilizzano materiali adesivi per evitare che le viti si allentino o se si utilizzano lubrificanti, oli o sostanze simili sulla staffa, l'involucro esterno potrebbe rompersi e il proiettore potrebbe cadere. Ciò potrebbe provocare lesioni fisiche o danni materiali. Non utilizzare adesivi, lubrificanti o oli per installare o regolare la staffa.

Fissare saldamente le viti.

4. Installazione del proiettore sulla staffa

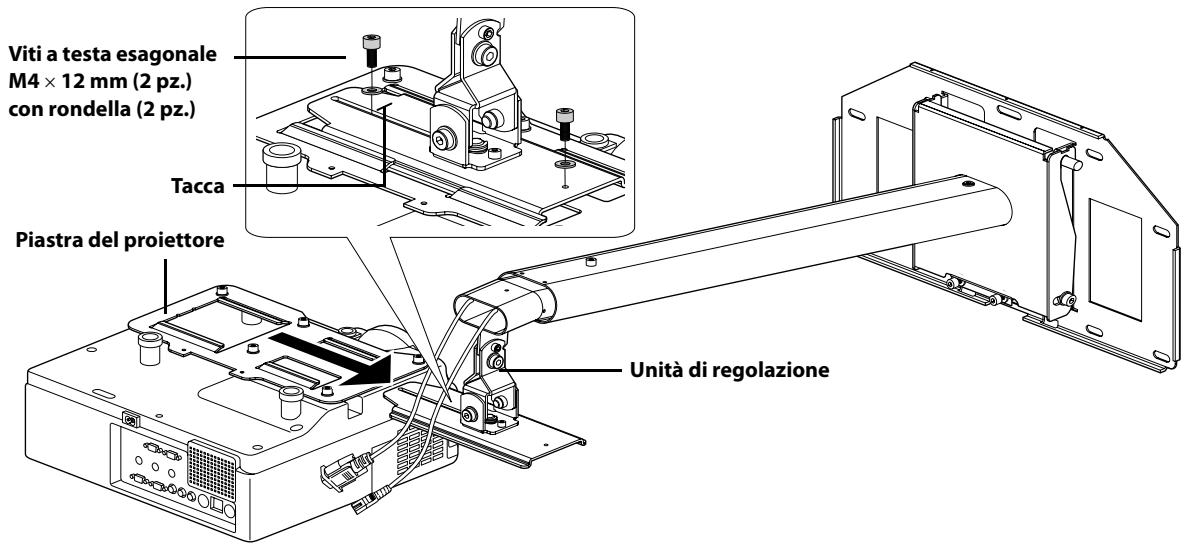

1) Far scorrere la piastra del proiettore sull'unità di regolazione, come indicato in basso. 2) Fissare momentaneamente il proiettore con due viti M4×12 mm, come indicato in basso.

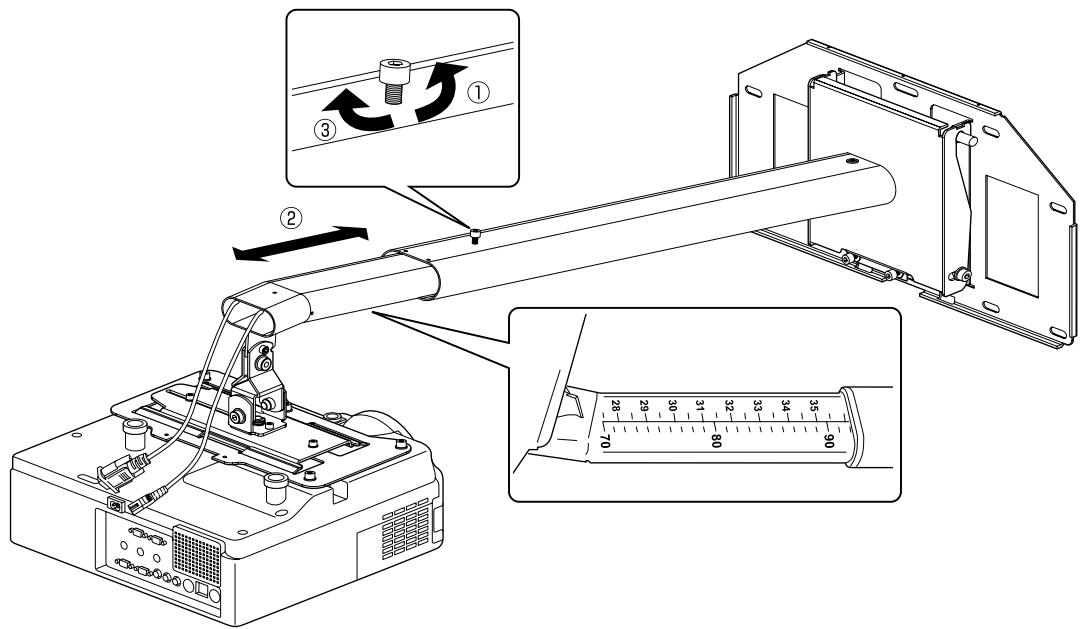

5. Regolazione della lunghezza del braccio

1) Allentare la vite sul braccio. (①) 2) Regolare la lunghezza del braccio utilizzando il centimetro nella parte inferiore, in modo che corrisponda alla distanza di proiezione consigliata in "Dimensione dell'immagine e distanza di proiezione" a pagina 36. (②) 3) Bloccare momentaneamente la posizione del braccio utilizzando la vite sulla parte superiore. (③)

6. Collegamento del cavo di alimentazione e di altri cavi al proiettore

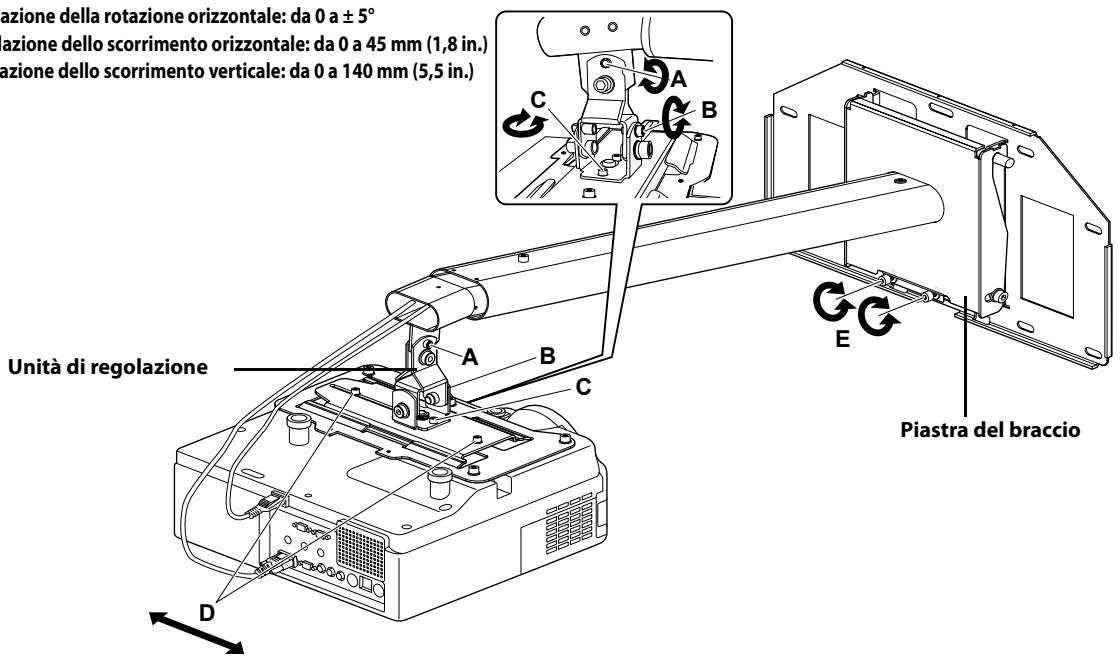

7. Accensione del proiettore e controllo dell'immagine

1) Allentare le viti sull'unità di regolazione (A, B, C e D), come indicato in basso, per regolare la posizione dell'immagine. 2) Se si proietta un'immagine in formato 16:9 alla distanza minima o massima, regolare lo scorrimento verticale (angolo del braccio) mediante le due viti (E) sul fondo della piastra del braccio. Il braccio si alza avvitando e si abbassa svitando.

Vite A - Regolazione dell'inclinazione verticale: da 0 a ± 7°

Vite B - Regolazione dell'inclinazione orizzontale: da 0 a ± 5° Vite C - Regolazione della rotazione orizzontale: da 0 a ± 5° Vite D - Regolazione dello scorrimento orizzontale: da 0 a 45 mm (1,8 in.) Vite E - Regolazione dello scorrimento verticale: da 0 a 140 mm (5,5 in.)

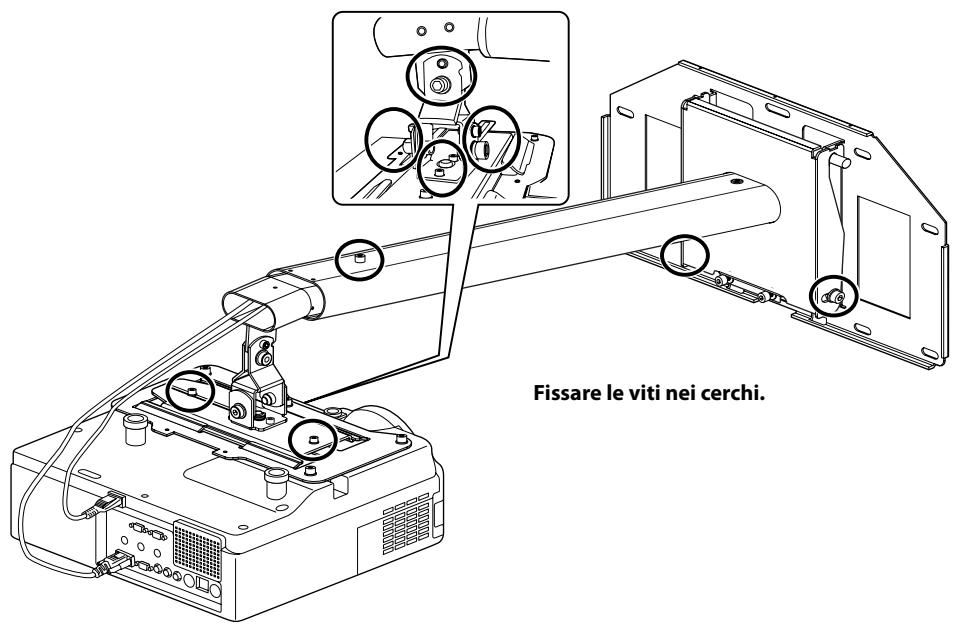

3) Fissare saldamente le viti della piastra del braccio e dell'unità di regolazione con la chiave esagonale (M4 e M8).

Avvertenza

Fissare saldamente tutte le viti. Se le viti non sono strette saldamente, il proiettore potrebbe cadere causando lesioni fisiche o danni materiali.

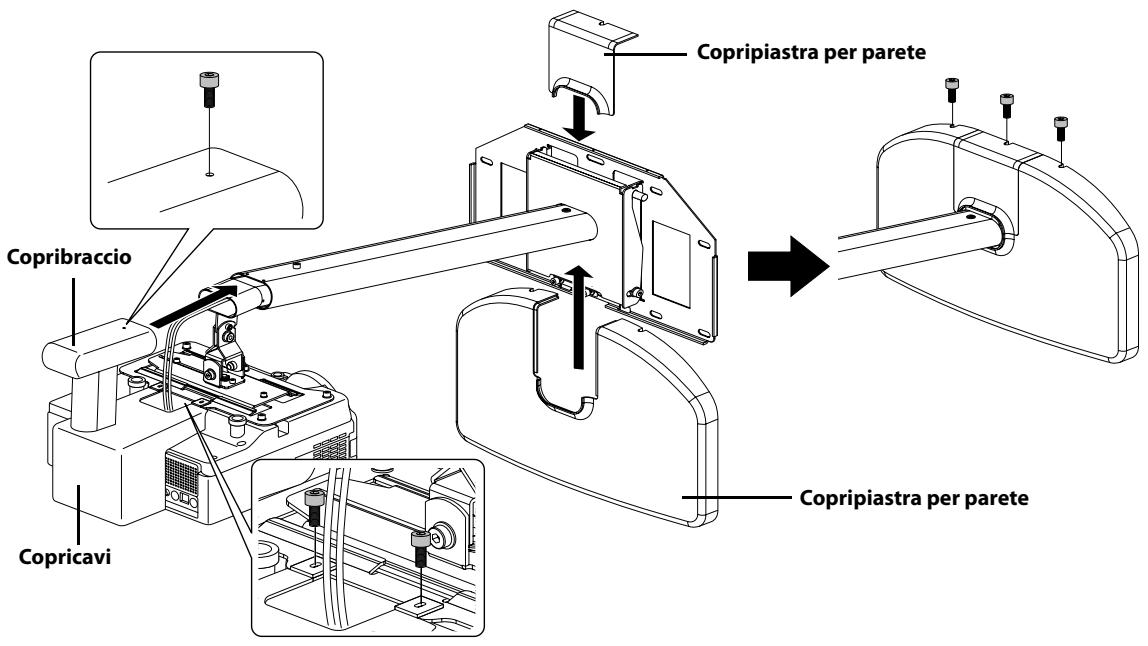

8. Fissaggio dei coperchi di protezione

Fissare il copriproiettore, il copricavi e il copribraccio utilizzando la chiave esagonale (M4) e sei viti M4×12 mm.

Installazione, rimozione, manutenzione e riparazione del proiettore devono essere eseguite solo da personale specializzato. Vedere il Manuale dell'utente del proiettore per istruzioni su manutenzione e riparazione.

Avvertenza

Non allentare mai viti e bulloni dopo il montaggio. Verificare regolarmente che le viti non siano allentate. Qualora lo siano, avvitarle saldamente. Se le viti non sono strette saldamente, il proiettore potrebbe cadere causando lesioni fisiche o danni materiali. Evitare di attaccarsi alla staffa e di appendervi oggetti pesanti. La caduta della staffa potrebbe essere molto pericolosa. Se il proiettore o la staffa cade, potrebbe causare lesioni fisiche o danni materiali.
