BEDIENUNGSANLEITUNG ELPMB24 EPSON

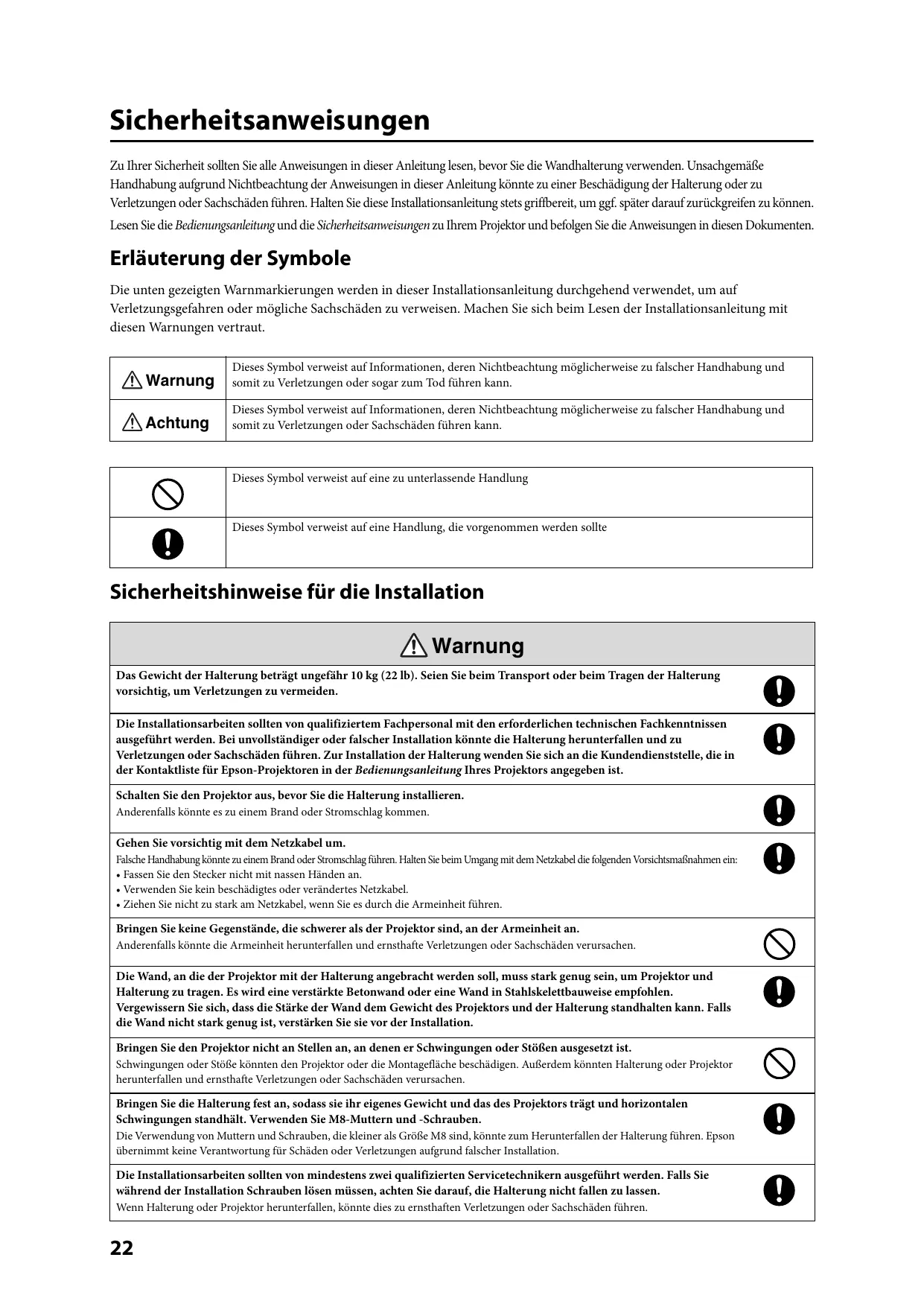

Zu Ihrer Sicherheit sollenn Sie alle Anweisungen in dieser Anleitung lessen, bevor Sie die Wandhalterung verwenden. Unsachgemäß Handhabung aufgrund Nichtbeachtung der Anweisungen in dieser Anleitung konnte zu einer Beschädigung der Halterung oder zu Verletzungen oder Sachschäden führen. Halten Sie diese Installationsanleitung stets griffbereit, um ggf. später darauf auf zurückgreifen zu konnen. Lesen Sie die Bedienungsanleitung und die Sicherheitsanweisungen zu Ihrem Projektor und befolgen Sie die Anweisungen in diesen Dokumenten.

Erläuterung der Symbole

Die unter gezeigten Warnmarkierungen werden in dieser Installationsanleitung durchgehend verwendet, um auf Verletzungsgefahren oder mögliche Sachschäden zu verweisen. Machen Sie sich beim Lesen der Installationsanleitung mit diesen Warnungen vertraut.

Warning	Dieses Symbol verweist auf Informationen, deren Nichtbeachtung möglicherweise zu falscher Handhabung und damit zu Verletzungen oder)sagar zum Tod führen kann.
Achtung	Dieses Symbol verweist auf Informationen, deren Nichtbeachtung möglicherweise zu falscher Handhabung und damit zu Verletzungen oder Sachschädeln führen kann.

×	Dieses Symbol verweist auf eine zu unterlassende Handlung
!	Dieses Symbol verweist auf eine Handlung, die vorgenommen werden sollente

Sicherheitshinweise für die Installation

Warning
Das Gewicht der Halterung beträgt ungebärt 10 kg (22 lb). Seien Sie beim Transport oder beim Tragen der Halterung vorsichtig, um Verletzungen zu vermeiden.
Die Installationsarbeiten sollen von qualifiziertem Fachpersonal mit den erforderlichen technischen Fachkennntenissen ausgeführrt werden. Bei unvollständiger oder falscher Installation konne die Halterung herunterfallen und zu Verletzungen oder Sachschädten führen. Zur Installation der Halterung wenden Sie sich an die Kundendienstelle, die in der Kontaktliste für Epson-Projektoren in der Bedienungsanleitung Ihres Projektors angegeben ist.
Schalten Sie den Projektor aus, bevor Sie die Halterung installieren. Anderenfalls konne es zu einem Brand oder Stromschlag kommt.
Gehen Sie vorsichtig mit dem Netzkabel um. Falsche Handhabung konne zu einem Brand oder Stromschlag führen.halten Sie beim Umgang mit dem Netzkabel die folgenden Vorsichtsmaßnahmen ein: Fassen Sie den Stecker nicht mit nassen Händen an. Verwenden Sie kein beschädiges oder verändertes Netzkabel. Ziehen Sie nicht zu stark am Netzkabel, wenn Sie es durch die Armeinheit führen.
Bringen Sie keine Gegenstände, die schwerer als der Projektor sind, an der Armeinheit an. Anderenfalls konne die Armeinheit herunterfallen und ernsthafte Verletzungen oder Sachschäden verursachen.
Die Wand, an die der Projektor mit der Halterung angebracht werden soll, muss stark genug sein, um Projektor und Halterung zuragen. Es wird eine verstärkte Betonwand oder eine Wand in Stahlskelettbauweise empfohlen. Vergewissern Sie sich, dass die Stärke der Wand dem Gewicht des Projektors und der Halterung standhalten kann. Falls die Wand nicht stark genug ist, verstärken Sie sie vor der Installation.
Bringen Sie den Projektor nicht an Stellen an, an denen er Schwingungen oder Stößen ausgesetzt ist. Schwingungen oder Stöße konnen den Projektor oder die Montagefläche beschädigen. Außerdem konnen Halterung oder Projektor herunterfallen und ernsthafte Verletzungen oder Sachschäden verursachen.
Bringen Sie die Halterung fest an, sodssie sie ihr eigenes Gewicht und das des Projektors trägt und horizontalen Schwingungen standhalt. Verwenden Sie M8-Mattern und -Schrauben. Die Verwendung von Mattern und Schrauben, die kleiner als Höhe M8 sind, konne zum Herunterfallen der Halterung führen. Epson übernimmt keine Verantwortung für Schäden oder Verletzungen aufgrund falscher Installation.
Die Installationsarbeiten sollen von mindestens zwei qualifizierten Servicetechnikern ausgeführct werden. Falls Sie während der Installation Schrauben führen,müssen, achten Sie darauf, die Halterung nicht fallen zu halten. Wenn Halterung oder Projektor herunterfallen, konne dies zu ernsthaften Verletzungen oder Sachschäden führen.
Verwenden Sie die Halterung nicht, wenn sie beschädigt ist. Anderenfalls konnte die Armeinheit herunterfallen und ernsthafte Verletzungen oder Sachschäden verursachen.	Ø
Verändern Sie die Halterung niemals.	Ø
Hängen Sie sich nicht an die Halterung bzw. hängen Sie keine schweren Gegenstände an die Halterung. Es ist gefährlich, wenn die Halterung herunterfällt. Wenn Halterung oder Armeinheit herunterfallen, konnte dies zu ernsthaften Verletzungen oder Sachschäden führen.	Ø
Verwenden Sie die Halterung nicht mehr und wenden Sie sich an die Kundendienstelle, die in der Kontaktliste für Epson-Projektoren in der Bedienungsanleitung Ihres Projektors angegeben ist, wenn eines der folgenden Probleme auftritt: • Die Halterung fällt während der Installation herunter und wird beschädigt. • Der Arm ist damit, herunter zu fallen.	Ø
Wenn Sie Klebstoffe verwenden, um Schrauben zu fixieren, oder Schmiermittel oder Öl an der Halterung verwenden, konnen sich im Gehäuse Risse bilden, die zum Herunterfallen des Projektors führen. Dadurch kann es zu Verletzungen oder Sachschäden kommt. Verwenden Sie zum Installieren oder Einstellen der Halterung keine Klebstoffe, Schmiermittel oder Öl.	Ø
Ziehen Sie alle Schrauben nach dem Einstellen fest an. Wenn die Schrauben nicht richtig angezogen werden, konnte der Projektor herunterfallen und Verletzungen oder Sachschäden verursachen.	Ø
LösEN Sie die Schrauben und Muttern nach der Installation niemals. Überprüfen Sie regelmäßig, ob sich die Schrauben gelockert haben. Ist dies der Fall, ziehen Sie sie fest an. Wenn die Schrauben nicht richtig angezogen werden, konnte der Projektor herunterfallen und Verletzungen oder Sachschäden verursachen.	Ø

Achtung
Verwenden Sie den Projektor nicht an Orten mit hoher Luftfeuchtigkeit. Hohe Luftfeuchtigkeit können zu einem Brand oder Stromschlag führen.	Ø
Bringen Sie den Projektor nicht an übermäßig staubigen Orten oder in der Höhe von Kochgeräten, Entfeuchtern o. Ä. an, wo er mit Rauch oder Dampf in Kontakt kommt. Anderenfalls könnte es zu einem Brand oder Stromschlag führen.	Ø
Wenden Sie beim Ändern des Winkels von Halterung oder Projektor keine übermäßig Kraft auf. Ein zu großer Kraftaufwand möglich die Halterung beschädigen und zu Verletzungen oder Sachschäden führen.	Ø

Vor dem Gebrauch

Dieses Produkt dient zur Befestigung eines Epson-Multimediaprojektors an einer Wand.

Leistungsmerkmale

• These Halterung ist für die Projektormodelle EB-410W/PowerLite 410 W mit kurzen Projektaionsabständen konzipiert.

Installationsort

• Führer Sie an der Stelle, an der die Halterung angebracht werden soll, zunachst alle erforderlichen elektrotechnischen Installationsarbeiten aus.
• Bringen Sie den Projektor nicht an Stellen an, an denen er Schwingungen oder Stößen ausgesetzt ist, Denn ansonsten konnten Projektor oder Montagefläche beschädigt werden. Außen dem konnten Halterung oder Projektor herunterfallen und ernsthafte Verletzungen oder)sagar den Tod verursachen.
• Bringen Sie den Projektor in einer Entfernung von anderen elektrischen Geräten, wie Leuchtstofflampen oder Klimaanlagen, an. Einige Leuchtstofflampen-Typekosten die Fernbedienung des Projektors stären.
• Das Anschlusskabel sollte nicht länger als 20 Meter sein, um externe Störungen zu begrenzen.
• Bringen Sie die Halterung an einem staub- und feuchtigkeitsarmen Ort an, um eine Verunreinigung von Objektiv oder optischen Bauteilen zu vermeiden.
• Bringen Sie die Halterung nicht an einem Ort an, an dem die Betriebstemperatur des Projektors überziegen wird. Eine solche Umgebung könnte zu Schaden am Projektor führen.

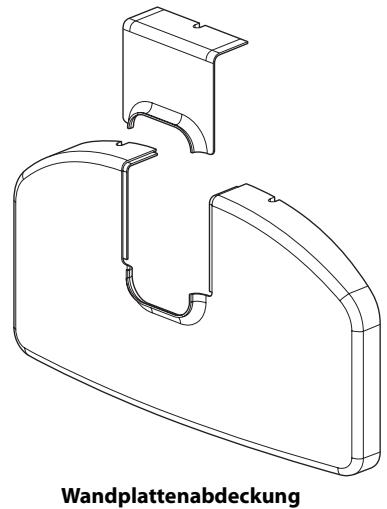

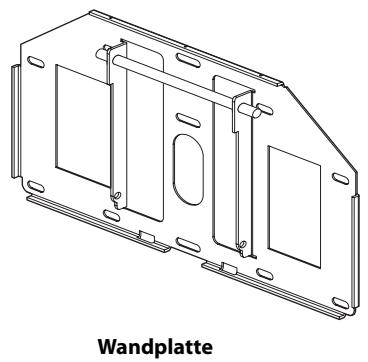

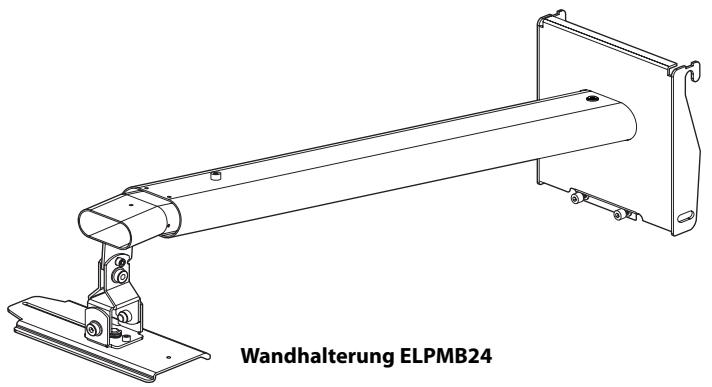

Verpackungsinhalt

Innensechskantschraube (M4× 12mm) mit Unterlegscheiben (2 Stk.)

Innensechskantschraube (M4× 12mm) ohne Unterlegscheiben (11 Stk.)

Innensechskantschraube (M8× 16mm) ohne Unterlegscheiben (2 Stk.)

• Verwenden Sie für die Installation die mit der Halterung gelieferten Schrauben (siehe Anweisungen in dieser Anleitung). Ersetzen Sie diese Schrauben nicht durch andere Schraubentypen. Außen dem bereitsigen Sie für die Installation der Wandplatte handelsübliche Anker (M8× 50mm , mindestens 3 Stk.) und Ankerschrauben (8× 80mm , mindestens 3 Stk.).
• Stellen Sie die erforderlichen Werkzeuge und Teile zusammen, bevor Sie mit der Installation beginnen.

Gewicht	Ca. 10 kg (22 lb)
Armlänge	Ca. 1.240 mm (48,8 Zoll) (Maximum)
Bereich vertikale Schiebeverstellung	0 bis 140 mm (5,5 Zoll)
Bereich vertikale Neigungsverstellung	0 bis ± 7°
Bereich horizontale Drehverstellung	0 bis ± 5°
Bereich horizontale Schwenkverstellung	0 bis ± 5°
Bereich horizontale Schiebeverstellung	0 bis ± 45 mm (1,8 Zoll)

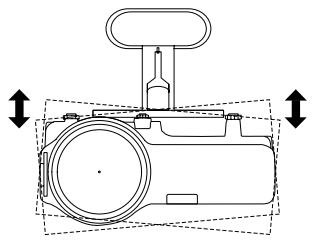

Vertikale Neigungsverstellung

Horizontale Drehverstellung

Horizontale Schwenkverstellung

Horizontale Schiebeverstellung

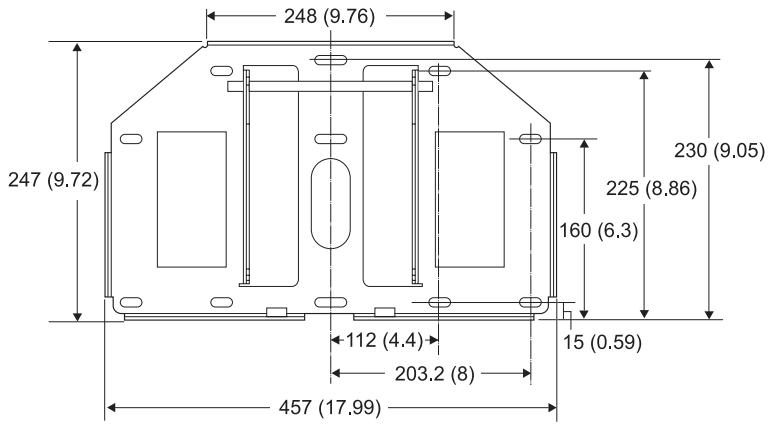

Einheiten: mm (Zoll)

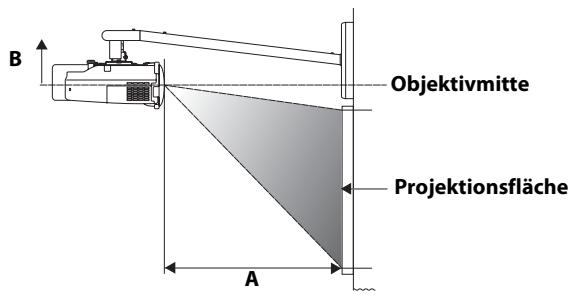

Zur Projektion von Bildern geeigneter Höhe bringen Sie Halterung und Projektor gemäß den Vorgaben der unten stehenden Tabelle an. Die Werte dieren lediglich als Richtlinie.

Die empfohlenen Projektnsabstände liegen bei 69 bis 119cm (27 bis 47 Zoll).

Einheiten: cm (Zoll)

Format	Interaktivive Weißtafel *	Bildschirmgroße	Projektafassstand (A) Minimum (fern)	Vertikale Schiebeverstellung (B)
4:3		59" (Min.)	69 (27,17)	0
	Hitachi Cambridge Board 60	60"	70 (27,56)	0
	Hitachi StarBoard FX-63	63"	74 (29,13)	0
	Prometheus Activboard 64	64"	75 (29,53)	0
		70"	82 (32,28)	0
	SMART Board 680	77"	91 (35,83)	0
	Hitachi Cambridge Board 77	77"	91 (35,83)	0
	Hitachi StarBoard FX-77	77"	91 (35,83)	0
	RM ClassBoard 77.5	77,5"	91 (35,83)	0
	Prometheus Activboard 78	78"	92 (36,22)	0
	PolyVision TS610	78"	92 (36,22)	0
		80"	94 (37,01)	0
		85"	100 (39,37)	0
		90"	107 (42,13)	0
		95"	113 (44,49)	0
		100" (Max.)	119 (46,85)	0
16:10		67" (Min.)	69 (27,17)	0
		70"	72 (28,35)	0
		75"	78 (30,71)	0
	PolyVision TS610	78"	81 (31,89)	0
		80"	83 (32,68)	0
		85"	88 (34,65)	0
		90"	94 (37,01)	0
		95"	99 (38,98)	0
		100"	105 (41,34)	0
		105"	110 (43,31)	0
		110"	115 (45,28)	0
		113" (Max.)	119 (46,85)	0
16:9		65" (Min.)	69 (27,17)	4 (1,57)
		70"	74 (29,13)	5 (1,97)
	Interwrite 1071	71"	75 (29,53)	5 (1,97)
		75"	80 (31,50)	5 (1,97)
	Interwrite 1070	77"	82 (32,28)	5 (1,97)
		80"	85 (33,46)	6 (2,36)
	Hitachi StarBoard FX-82Wide	82"	88 (34,65)	6 (2,36)
	Interwrite 1085	85"	91 (35,83)	6 (2,36)
		90"	96 (37,80)	6 (2,36)
	SMART Board 690	94"	101 (39,76)	7 (2,76)
	Prometheus Activboard 95	95"	102 (40,16)	7 (2,76)
		100"	108 (42,52)	7 (2,76)
	PolyVision TS810	104"	112 (44,09)	7 (2,76)
		105"	113 (44,49)	7 (2,76)
		110" (Max.)	119 (46,85)	7 (2,76)

Format	Interaktivive Weißtafel *	Bildschirmgroße	Projektafassand (A)Maximum (nah)	Vertikale Schiebeverstellung(B)
4:3	PolyVision TS410	44"	69 (27,17)	11 (4,33)
		74"	119 (46,85)	11 (4,33)
16:10		50"	69 (27,17)	11 (4,33)
		84"	119 (46,85)	11 (4,33)
16:9		48"	69 (27,17)	14 (5,51)
	RM ClassBoard 60	60"	87 (34,25)	15 (5,91)**
	Interwrite 1060	60"	87 (34,25)	15 (5,91)**
		82"	119 (46,85)	17 (6,69)**

• Produktnamen sind Marken oder eingetragene Marken der jeweiligen Inhaber.
  ** Lassen Sie zwischen der Oberkante der Weiistafel und der Unterkante der Wandplatte einen Abstand von mindestens 6cm (2,4 Zoll).

Befolgen Sie bei der Installation der Halterung unbedingt die unter stehenden Schritte. Bei Nichtbeachtung dieser Schritte konnte die Halterung herunterfallen und zu Verletzungen oder Sachschäden führen.

Das maximale Gesamtgewicht von Halterung und Projektor beträgt ungefähr 14 kg (31 lb). Bevor Sie mit der Installation beginnen, überprüfen Sie sorgfältig Konstruktion, Material und Stärke der Wand und verwenden Sie entsprechende Installationsmethoden.

1. Installation der Wandplatte an der Wand

Bringen Sie die Wandplatte mit den Ankern (M8× 50mm , mindestens 3 Stk.) oder Ankerschrauben (M8× 80mm mindestens 3 Stk.) an.

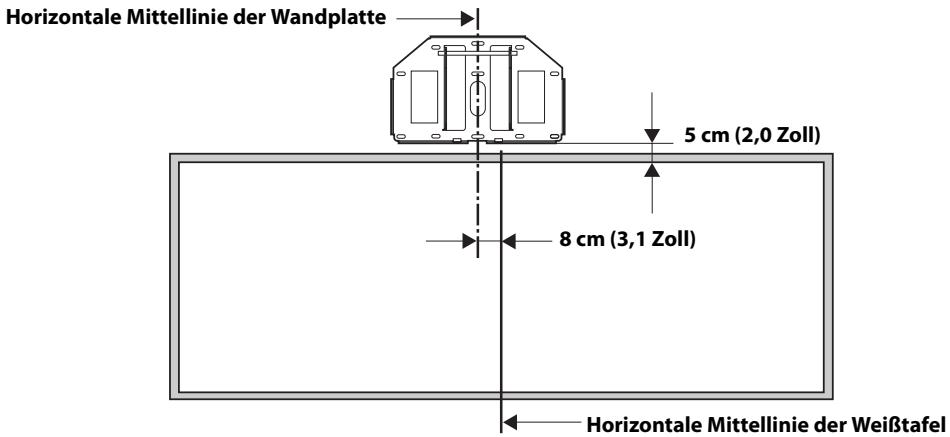

Positionieren Sie die Wandplatte so, dass ihre horizontale Mittellinie 8cm (3,1 Zoll) linksiben der horizontalen Mittellinie der Weiftafel liegt (siehe unter stehende Abbildung). Lassen Sie zwischen der Oberkante der Weiftafel und der Unterkante der Wandplatte einen Abstand von mindestens 6cm (2,4 Zoll). Wenn das Format 16:9 mit dem der Bildschirmgroße entsprechenden maximalen Projektaionsabstand (nah) verwendet wird, beachten Sie die Vorgaben in der Tabelle auf der vorherigen Seite.

Sie können den Projektor nach der Installation um 4,5cm (1,8 Zoll) horizontal verschieben (Einzelheiten siehe Schritt 7 auf Seite 30).

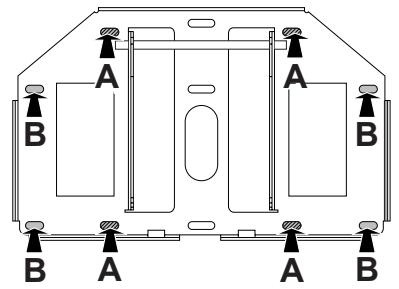

Setzen Sie die Anker oder Ankerschrauben an mindestens drei Punkten ein (siehe unter).

Wenn Sie vier Anker oder Ankerschrauben verwenden, setzen Sie diese an vier A-Punkten oder vier B-Punkten ein (siehe unten).

Vierpunktmontage

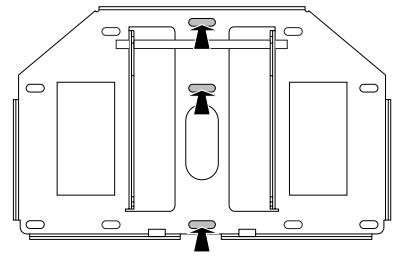

Dreipunktmontage

Warning

Die Wand, an die der Projektor mit der Halterung angebracht werden soll, muss stark genug sein, um Projektor und Halterung zu tragen. Es wird eine verstärkte Betonwand oder eine Wand in Stahlskelettbauweise empfohlen. Vergewissern Sie sich über das Gewicht von Projektor und Halterung sowie die Stärke der Wand. Falls die Wand nicht stark genug ist, verstärken Sie sie vor der Installation.
Bringen Sie die Halterung fest an, sodass sie ihr eigenes Gewicht und das des Projektors tragt und horizontalen Schwingungen standhalt. Verwenden Sie M8-Muttern und -Schrauben. Die Verwendung von Muttern und Schrauben, die kleiner als große M8 sind, konnte zum Herunterfallen der Halterung führen.
Epson übernimmt keine Verantwortung fur Schaden oder Verletzungen aufgrund falscher Installation.

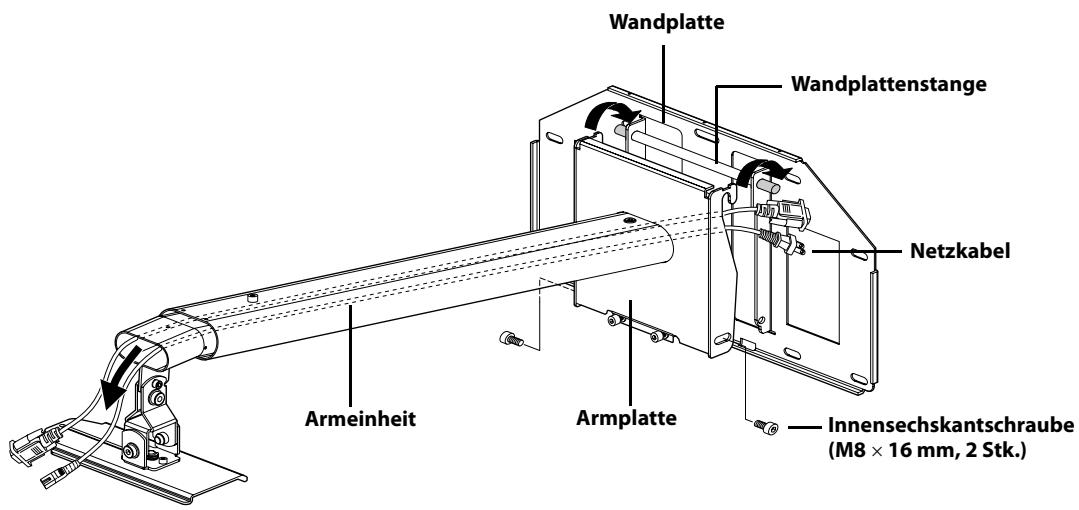

2. Anbringen der Armeinheit an die Wandplatte

1) Führer Sie die Kabel durch die Armeinheit (siehe unten).
2) Haken Sie die Armplatte an der Wandplattenstange ein.

Achten Sie darauf, dass keine Kabel zwischen Armplatte und Wandplatte eingeklemmt werden.

3) Sichern Sie die Armplatte provisorisch mit zwei Innensechskantschrauben (M8 × 16 ~mm)

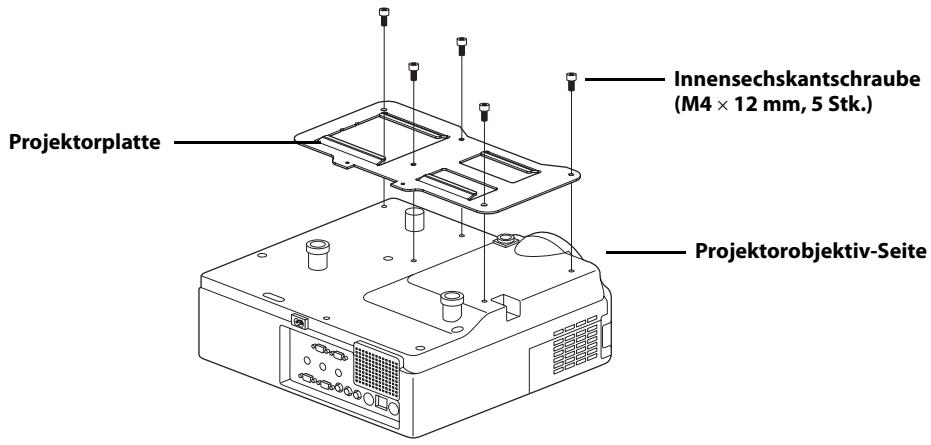

3. Anbringen der Projektplatte an den Projektor

1) Stellen Sie den Projektor auf den Kopf.
2) Bringen Sie die Projektorplatte mithilfe des Sechskantschlüssels (M4) mit fünf Innensechskantschrauben (M4× 12mm) am Projektor an.

Warning

Wenn Sie Klebstoffe verwenden, um Schrauben zu fixieren, oder Schmiermittel oder Öl an der Halterung verwenden, können sich im Gehäuse Risse bilden, die zum Herunterfallen des Projektors führen. Dadurch kann es zu Verletzungen oder Sachschäden kommt. Verwenden Sie zum Installieren oder Einstellen der Halterung keine Klebstoffe, Schmiermittel oder Öl.

Ziehen Sie die Schrauben fest an.

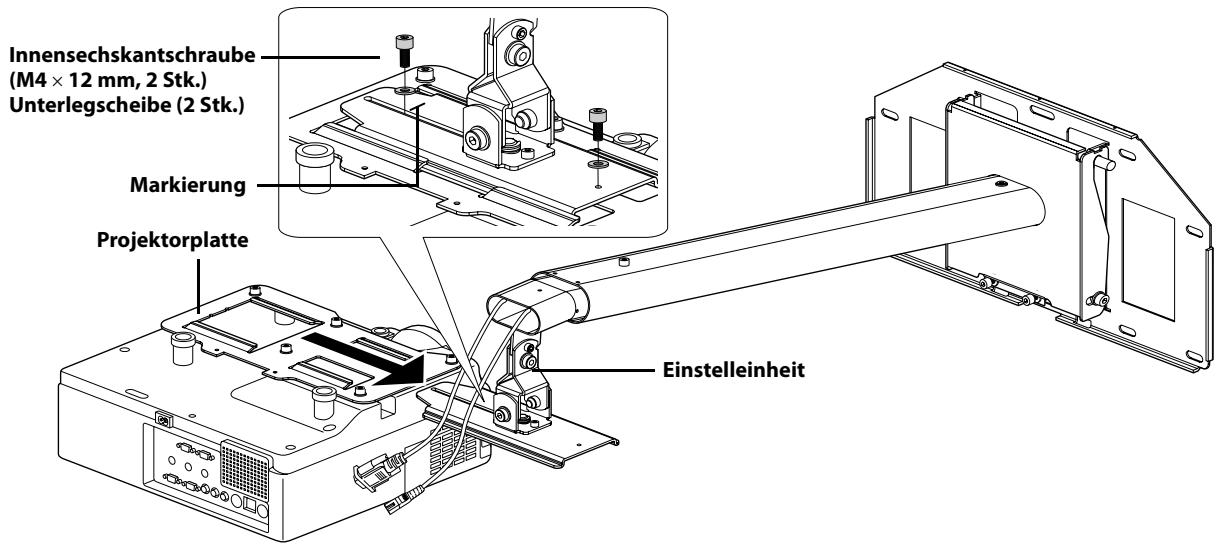

4. Installation des Projektors an der Wandhalterung

1) Schieben Sie die Projektorplatte auf die Einstelleinheit (siehe unten).
2) Sichern Sie den Projektor wie unter gezeigt provisorisch mit zwei Innensechskantschrauben (M4× 12mm)

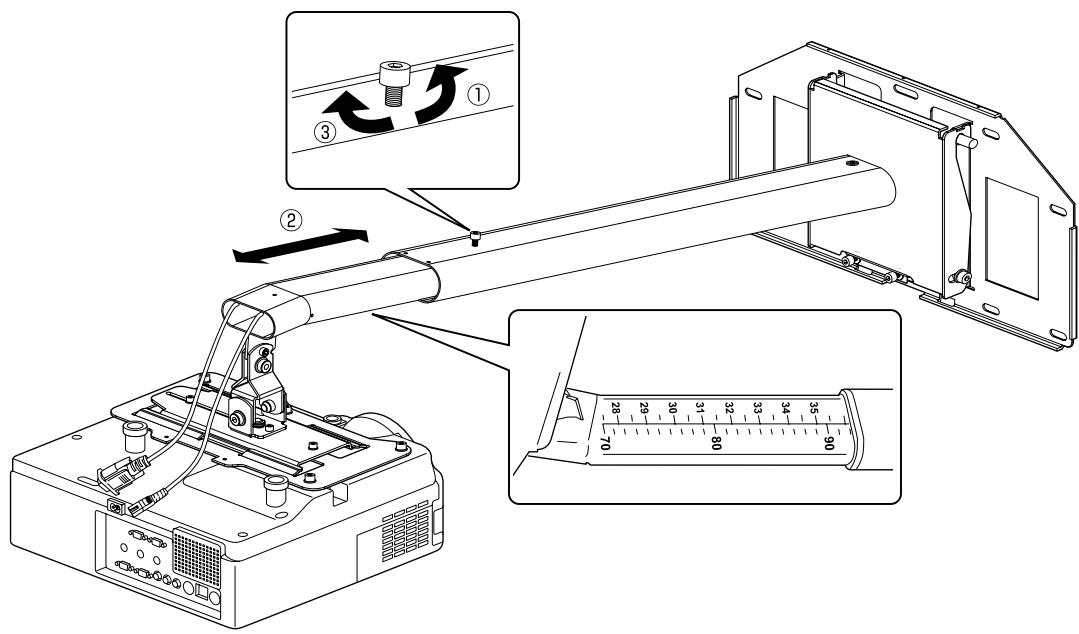

5. Einstellen der Armlänge

1) Losen Sie die Schraube am Arm. (①)
2) Stellen Sie die Länge des Arms anhand der Skala an der Unterseite entsprechend dem empfohlenen Projektionsabstand (siehe „Bildschirmgroße und Projektionsabstand" auf Seite 26) ein. (②)
3) Sichern Sie die Armposition provisorisch mit der Schraube an der Oberseite. (③)

6. Anschließlich des Netzkabels und anderer Kabel an den Projektor

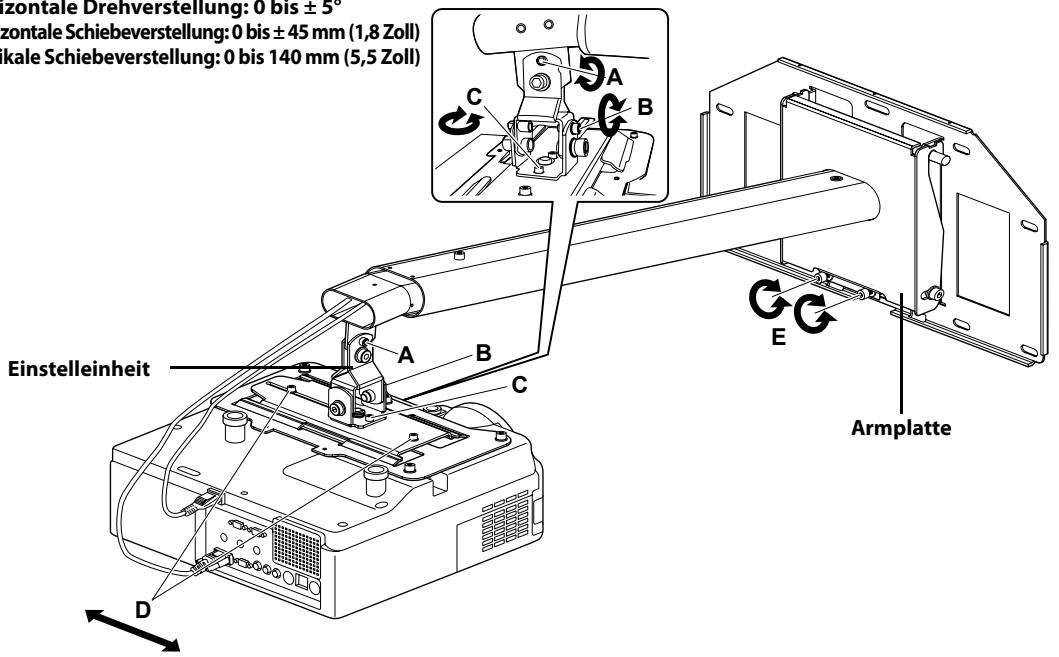

7. Einsatzen des Projektors und Überprüfen des Bildschirms

1) Losen Sie die Schrauben an der Einstelleinheit (A, B, C und D), um die Bildschirmposition einzustellen (siehe unten).
2) Zur Projektion eines Bilds im Format 16:9 mit dem der Bildschirmgroße entsprechendem minimalen oder maximalen Abstand stellen Sie die vertikale Schiebeverstellung (Armwinkel) anhand der zwei Schrauben (E) an der Unterseite der Armplatte ein. Der Arm Goes nach oben, wenn Sie die Schrauben anziehen, und nach unten, wenn Sie sie losen.

Schraube A: Vertikale Neigungsverstellung: 0 bis ± 7^

Schraube B: Horizontale Schwenkverstellung: 0 bis ± 5^

Schaube C: Horizontale Drehverstellung: 0 bis ± 5^

Schaube D: Horizontale Schiebeverstellung: 0 bis ± 45 mm (1,8 Zoll)

Schaube E: Vertikale Schiebeverstellung: 0 bis 140mm (5,5 Zoll)

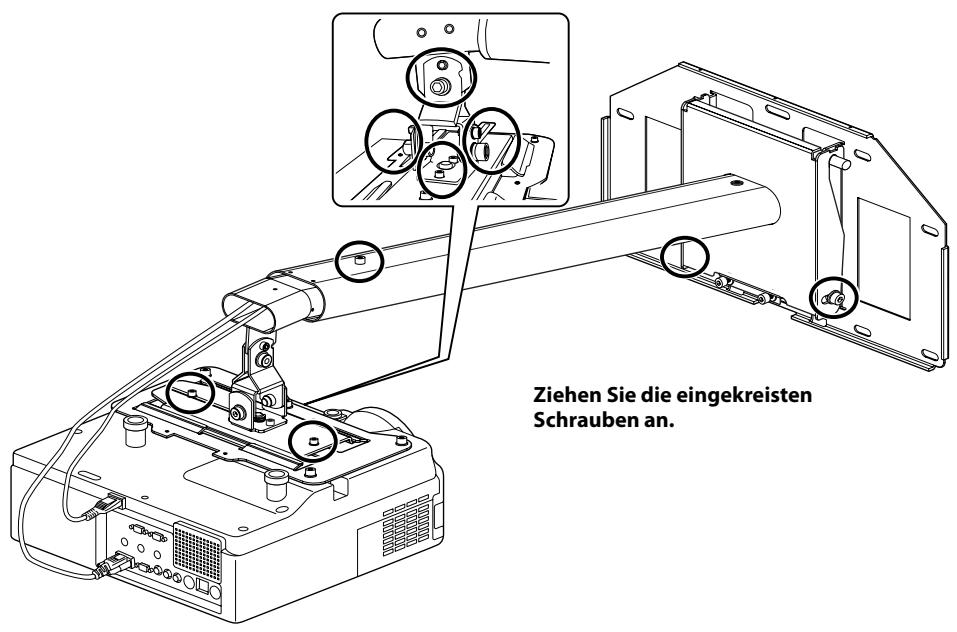

3) Ziehen Sie die Schrauben an Armplatte und Einstelleinheit mithilfe des Sechskantschlüssels (M4 und M8) fest an.

Warning

Ziehen Sie alle Schrauben fest an. Wenn die Schrauben nicht fest angezogen werden, konnte der Projektor herunterfallen und Verletzungen oder Sachschäden verursachen.

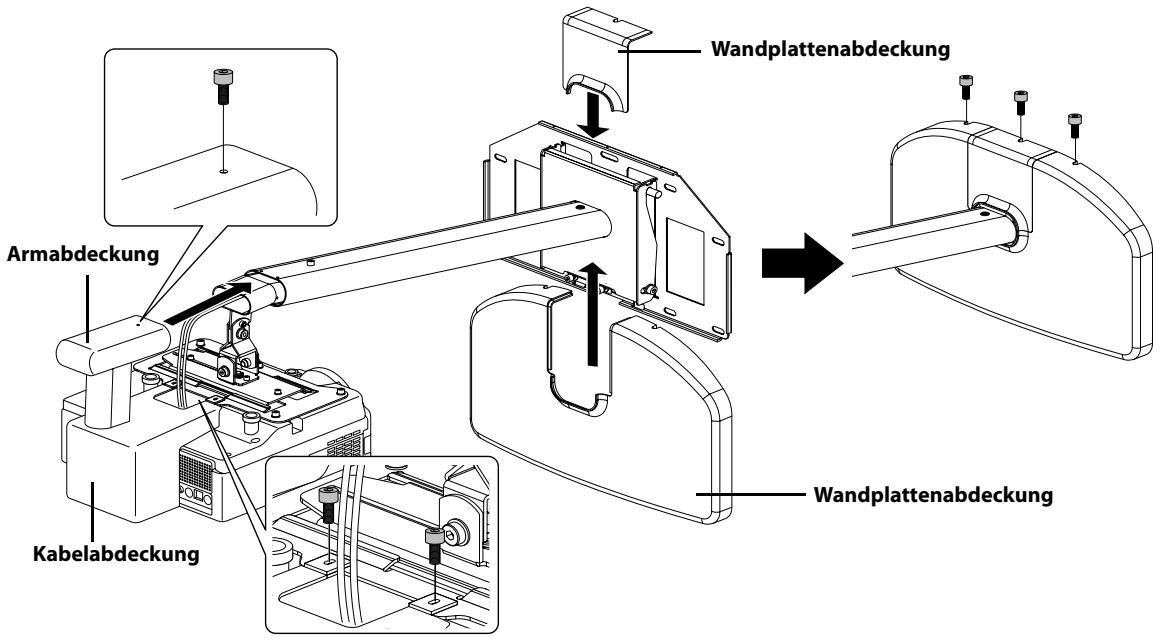

8. Anbringen der Schutzabdeckungen

Bringen Sie Wandplattenabdeckung, Kabelabdeckung und Armabdeckung mithilfe des Sechskantschlüssels (M4) mit fünf Innensechskantschrauben (M4× 12mm) an.

Der Projektor sollt nur von qualifiziertem Fachpersonal montiert oder demontiert werden. Das gilt auch für Wartungs- und Reparaturarbeiten. Anweisungen zu Wartung und Reparaturen finden Sie in der Bedienungsanleitung Ihrches Projektors.

Warnung

Lösen Sie die Schrauben und Mattern nach der Installation niemals. Überprüfen Sie regelmäßig, ob sich die Schrauben gelockert haben. Ist dies der Fall, ziehen Sie sie fest an. Wenn die Schrauben nicht fest angezogen werden, können der Projektor herunterfallen und Verletzungen oder Sachschäden verursachen.
Hängen Sie sich nicht an die Halterung bzw. hängen Sie keine schweren Gegenstände an die Halterung. Es ist gefährlich, wenn die Halterung herunterfällt. Wenn Halterung oder Armeinheit herunterfallen, können dies zu ernsthaften Verletzungen oder Sachschäden führen.
