Tipo di prodotto	Videoregistratore (VCR)
Marca	AEG
Modello	VCR 4500
Formato di registrazione	VHS
Formato di riproduzione	VHS
Velocità del nastro	SP (Riproduzione standard), LP (Riproduzione lunga)
Testine video	4 (sistema HQ)
Registrazione timer	Sì, fino a 8 eventi in 1 mese
Pulizia automatica testine	Sì, all'inserimento e rimozione della cassetta
Alimentazione	CA 220–240 V, 50 Hz
Consumo energetico	20 W (massimo)
Peso	3,5 kg (7,7 libbre)
Dimensioni (L × P × A)	430 × 260 × 90 mm (16,9 × 10,2 × 3,5 pollici)
Colore	Argento e nero
Telecomando	Sì, incluso (IR)
Ingressi	Antenna RF (coassiale), ingresso AV (RCA, 1×)
Uscite	Antenna RF (coassiale), uscita AV (RCA, 1×), SCART (1×)
Tracciamento	Regolazione automatica e manuale
Display su schermo	Sì, menu programmabile
Supporto linguistico	Inglese, tedesco, francese, spagnolo, italiano, olandese e altri

Domande frequenti - VCR 4500 AEG

Come impostare la registrazione timer sul mio AEG VCR 4500?

Premere il pulsante Timer sul telecomando. Utilizzare i tasti freccia per impostare data, ora di inizio, ora di fine e canale. Confermare con OK. Assicurarsi che sia inserita una cassetta con linguetta di protezione intatta.

Perché l'immagine è nevosa o disturbata?

Un'immagine nevosa di solito indica una scarsa qualità del nastro, testine video sporche o un segnale antenna debole. Pulire le testine con una cassetta di pulizia VHS commerciale. Regolare il controllo Tracking sul pannello frontale o sul telecomando. Verificare i collegamenti dell'antenna.

Posso collegare questo videoregistratore a un TV moderno con HDMI?

Dato che questo videoregistratore emette video composito e audio tramite RCA o SCART, è necessario un adattatore (convertitore RCA-HDMI) per collegarlo a un TV moderno senza ingressi compositi.

Come pulire le testine video?

Utilizzare una cassetta di pulizia per testine VHS di tipo umido. Inserirla e lasciarla girare per 10-15 secondi. Non utilizzare pulitori a secco perché potrebbero usurare le testine. Ripetere se l'immagine non migliora.

A cosa serve l'interruttore 'VCR/TV'?

Questo interruttore seleziona se l'uscita RF invia il segnale del videoregistratore o il segnale dell'antenna. Impostare su VCR per guardare video dal videoregistratore e su TV per guardare canali via cavo o antenna.

Perché il videoregistratore non si accende?

Verificare che il cavo di alimentazione sia collegato saldamente. Provare una diversa presa a muro. Se il videoregistratore continua a non accendersi, il fusibile interno potrebbe essere saltato o l'alimentatore potrebbe essere difettoso. Consultare un tecnico.

Come espellere una cassetta bloccata?

Se la cassetta non esce, scollegare il videoregistratore per 30 secondi e ricollegarlo. Premere di nuovo Eject. Se ancora bloccata, rilasciare manualmente la cassetta usando una graffetta inserita nel foro di rilascio manuale sul fondo (consultare il manuale).

Come regolare il tracciamento manualmente?

Premere il pulsante Track sul telecomando, quindi utilizzare i tasti su/giù per regolare fino a quando l'immagine è chiara. In alternativa, utilizzare la manopola di tracking sul pannello frontale, se disponibile.

Posso registrare dalla TV via cavo?

Sì, collegare il segnale del cavo all'ingresso RF. Sintonizzare il videoregistratore sul canale desiderato usando i pulsanti CH. Potrebbe essere necessario impostare il canale del convertitore RF (di solito UHF 36) nel menu.

Come usare il telecomando?

Inserire due batterie AA nel telecomando. Puntarlo verso il sensore IR del videoregistratore. Utilizzare i pulsanti Play, Record (premere contemporaneamente con Play), Rewind, Fast Forward, Stop e Pause. Il telecomando controlla anche le impostazioni del timer.

MANUALE UTENTE VCR 4500 AEG

Libretto di Istruzioni

Indice

Informazioni di Sicurezza 2

Prima di Utilizzare Questo Prodotto 2

Installazione 4

Funzioni Principali 8

Funzioni Avanzate 9

Pulizia e Manutenzione 13

Guida per la Ricerca di Guasti 14

Caratteristiche 15

Dichiarazione di Conformita' 15

Garanzia 16

Funzioni

• Sistema suono stereofonico Hi-Fi
• Operazioni automatiche
• Indicazioni sullo schermo
  • Auto Repeat Playback
• Selezione dell'immagine
  • OTR (One Touch Recording)
• Sicurezza bambini
• Auto Return
  • Registrazione con Timer

Accessori In Dotazione

Avviso Importante Sui Diritti D'autore

Sono vietate le registrazioni non autorizzate di trasmissioni televisive o il loro utilizzo e la duplicazione o la copia di video, film e altro materiale protetto dai diritti d'autore (copyright). Non ci assumiamo alcuna responsabilità per le conseguenze derivanti dalla duplicazione e l'utilizzo non autorizzati di tali materiali e da altri atti di violazione dei diritti d'autore.

Un Cenno Sul Riciclo Degli Imballaggi

I materiali d'imballaggio di questo prodotto sono riciclabili e possono essere riutilizzati. Smaltite i diversi materiali secondo le disposizioni nazionali in materia di smaltimento dei rifiuti.

• Pulizia automatica delle testine
- Riproduzione NTSC
- Quick-Find (Ricerca rapida)
- Index/Time Search (Ricerca indice/ora)
• Rallentatore (Slow Motion)
- INGRESSO DEL SUONO (AUDIO L/R)/
DELL'IMMAGINE (VIDEO)
• USCITA DEL SUONO (AUDIO OUTPUT L/R)

Non buttate o gettate nel fuoco le batterie usate, ma smaltitele seconde le disposizioni nazionali in materia di rifiuti chimici.

Numero di Modello/Serie

Quest'apparecchio ha un numero di serie riportato sul pannello posteriore. Si prega di annotare il numero di serie e di conservarli.

Numero di modello: VCR 4500

Numero di serie:

Informazioni di Sicurezza

ATTENZIONE:

• Per evitare il rischio di scosse elettriche, non rimuovete nessuna vite!
• Al fine di evitare il pericolo di incendi o il rischio di scosse elettriche, non esponete l'apparecchio alla pioggia o all'umidità.
  • Tensione pericolosa nell'apparecchio

Precauzioni

• Per questo videoregistratore utilizzate solo videocassette di tipo VHS.
• Non cercate di aprire l'apparecchio. All'interno non ci sono parti riparabili personalmente dall'utente. Per la manutenzione e le riparazioni rivolgetevi esclusivamente a personale qualificato.
• Vano e aperture situati nell'apparecchio, compresi quelle ai lati e sul fondo, servono per la ventilazione. Per assicurare un funzionamento ottimale dell'apparecchio e per proteggerlo dal surriscaldamento, non chiudete o coprite queste aperture.
• Evitate di sistemare l'apparecchio in spazi limitati, quali le librerie, se sprovvisti di spazio sufficiente per la ventilazione.
• Non collocate l'apparecchio in prossimità di caloriferi o di altre fonti di calore.
• Evitate di utilizzare l'apparecchio in prossimità di forti campi magnetici.

• Non infiltrate nessun oggetto nel vano della cassetta del videoregistratore perché potrebbe entrare in contatto con elementi in tensione o creare un cortocircuito, con pericolo di incendi o di scosse elettriche.

• Fate attenzione che nessun liquido penetri all'interno dell'apparecchio. Se, nonostante le precauzioni, ciò dovesse comunque succedere, rivolgersi ad un tecnico qualificato.

• L'apparecchio deve essere utilizzato solamente in posizione orizzontale.
• Prima di provare ad utilizzare l'apparecchio, assicurarsi che il modo di registrazione con timer sia disattivato (OFF).
• Se spegnete l'apparecchio, senza staccare il cavo d'alimentazione dalla presa, il videoregistratore entra nel modo stand-by.

Alimentazione

Non appena la spina è inserita nella presa di corrente a 220-240V, 50Hz, l'apparecchio è in tensione. Per metterlo in funzione, accenderlo premendo FUNCTION. (L'indicatore PWR appare sul display del videoregistratore.)

Formazione di Condensa

Spostando l'apparecchio da un ambiente freddo ad uno caldo, in seguito al riscaldamento di una stanza fredda o in condizioni di elevata umidità, potrebbe formarsi condensa all'interno dell'apparecchio. Attendete almeno 2 ore prima di utilizzare l'apparecchio, affinché l'umidità condensata al suo interno possa asciugarsi.

Sistemazione del Videoregistratore

Non collocate il videoregistratore direttamente sopra o sotto il televisore. Accertatevi che ci sia uno spazio di almeno 20 cm tra il videoregistratore e il televisore, e che l'aria possa circolare liberamente tra le prese di ventilazione del videoregistratore.

Prima di Utilizzare Questo Prodotto

Uso delle Videocassette

Con questo videoregistratore potete utilizzare tutte le cassette contrassegnate col simbolo VHS. Tuttavia è consigliabile usare soltanto nastri di alta qualità. Non utilizzate nastri scadenti o danneggiati.

Per impedire la cancellazione accidentale di una registrazione rimuovete la linguetta di protezione posta nel bordo posteriore della videocassetta. Se decidete di registrare di nuovo sullo stesso nastro, coprite il foro con del nastro adesivo.

Due Differenti Velocità di Nastro

Prima della registrazione di una trasmissione, scegliete la velocità del nastro tra il modo normale (SP) e quello prolungato (LP). La tabella sottostante indica il tempo massimo di registrazione e riproduzione dei nastri E-60, E-120, E-180 o E-240 in entrambi i modi.

Tip Nastro Durata Registraz./Riprod.
	Velocità Nastro Modo	SP Modo LP
	E-60 1 ora 2 ore
	E-120 2 ore 4 ore
	E-180 3 ore 6 ore
	E-240 4 ore 8 ore

Sistema TV a Colori

Tutti i paesi hanno un proprio sistema TV a colori. Con questo videoregistratore potete riprodurre i nastri registrati coi sistemi PAL o NTSC. Di solito, se si riproduce un nastro registrato con un sistema a colori diverso, le immagini sullo schermo televisivo sono in bianco e nero.

I nastri registrati col sistema NTSC possono essere riprodotti da quest'apparecchio tramite un televisore dotato di sistema PAL e solo se registrati in modo SP. In questo caso, l'immagine potrebbe scorrere su e giù, restringersi in verticale e presentare barre nere sulla parte alte e bassa dello schermo. Se il televisore è provvisto di comando V-HOLD, regolatelo in modo da stabilizzare l'immagine.

Descrizione dei comandi

Pannello Frontale

1. Vano della cassetta
2. Tasto F.FWD (avanzamento veloce)
3. Tasto PLAY
4. Tasto REW (riavvolgimento)
5. Tasto STOP/EJECT

6. Tasto REC/OTR

7. Tasto AUTO RETURN

8.Indicatori (vedi sotto)

1. Tasti CHANNEL (▲/▼)

10.Tasto FUNCTION

1. INGRESSO DEL SUONO (AUDIO L/R)

2. INGRESSO DELL'IMMAGINE (VIDEO)

Indicatori

1. Visualizzazione PWR (Power)
2. Visualizzazione REC (Registrazione)
3. Visualizzazione ☑ (Timer)
4. Ora/OUT (Antenna)
5. Visualizzazione Cassetta

Pannello Posteriore

1. Cavo di alimentazione
   19.Presa AV2 (DECODER)
2. Presa AV1 (TV)
3. USCITA DEL SUONO (AUDIO OUTPUT L/R)
4. Uscita antenna (RF OUT)
   23.Ingresso antenna (AERIAL)

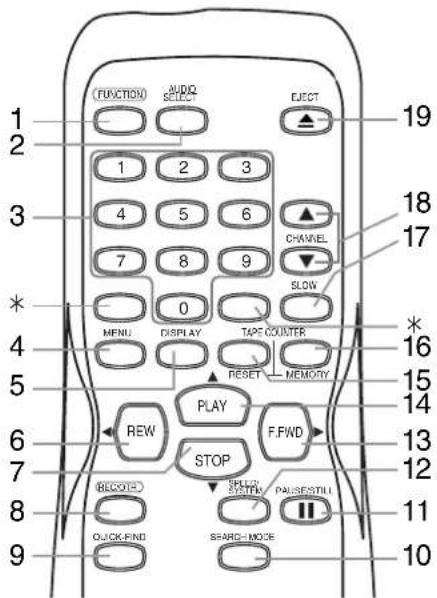

Telecomando

* Questi pulsanti non sono attivi in questo videoregistratore.

1. Tasto FUNCTION

2. Tasto AUDIO SELECT

3. Tasti numerici

4. Tasto MENU

5. Tasto DISPLAY

6. Tasto R EW/

7. Tasto STOP/ ▼

8. Tasto REC/OTR

9. Tasto QUICK-FIND

10. Tasto SEARCH MODE

11. Tasto PAUSE/STILL

12. Tasto SPEED/SYSTEM (Per questo videoregistratore è disponibile solamente la funzione SPEED (velocità))

13. Tasto F.F WD/

14. Tasto PLAY/ ▲

15. Tasto TAPE COUNTER RESET

16. Tasto TAPE COUNTER MEMORY

17. Tasto SLOW

18. Tasti CHANNEL (▲/▼)

19. Tasto EJECT

Inserimento delle batterie:

Inserite 2 pile R6, rispettando le indicazioni per la polarità indicate dentro il vano batterie.

Avvertenza

Non utilizzate insieme batterie nuove e usate, né batterie alcaline con quelle al manganese.

Installazione

Collegamenti

Collegamento di Base

1) Scollegate il cavo di alimentazione del televisore dalla presa di corrente.
2) Scollegate il cavo dell'antenna dal televisore.
3) Collegiate il cavo dell'antenna all'ingresso antenna del videoregistratore (AERIAL).
4) Collegiate la presa (RF OUT) del videoregistratore alla presa di ingresso antenna del televisore. A tal fine servirsi del cavo antenna fornito con il videoregistratore.
5) Inserite le spine dei cavi di alimentazione del videoregistratore e del televisore nelle prese di corrente.

Nota: Se il vostro televisore è dotato della presa Cinch o se desiderate ascoltare le trasmissioni stereo registrate sul vostro impianto stereofonico, utilizzate le uscite del suono sulla parte posteriore del videoregistratore.

Altri Collegamenti

Collegamenti Euro A/V (Scart)

Il videoregistratore è dotato di due prese audio/video (EURO A/V) previste per il collegamento con altri apparecchi esterni provvisti, a loro volta, di prese audio/video. Questo tipo di collegamento è consigliato in quanto garantisce una migliore qualità audio e video.

I cavi Euro audio/video possono essere acquistati presso il vostro rivenditore.

Collegamento AV1 (TV) al Televisore

Se il televisore è dotato di prese audio/video, si consiglia di collegare la presa scart AV1 (TV) del videoregistratore alla presa audio/video posta sul retro del televisore. Per ulteriori informazioni, consultate il manuale di istruzioni del televisore.

Nota: Potete collegare il videoregistratore al vostro amplificatore audio.

1) Approntate per l'uso il cavo audio (da acquistare a parte).
2)Spegnete il vostro amplificatore Audio.
3) Inserite un'estremità del cavo audio nella presa corrispondente rossa e bianca AUDIO OUTPUT L/R nella parte posteriore del videoregistratore e l'altra estremità nella presa di entrata corrispondente audio dell'amplificatore Audio.

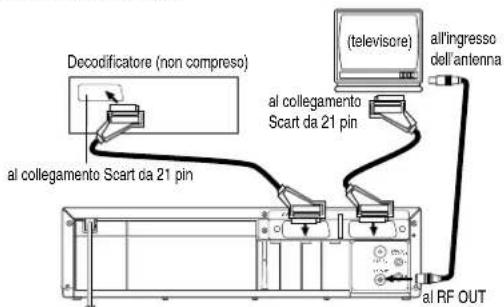

Collegamento AV2 (DECODER) per Eventuali Apparecchi Esterni

Eventuali apparecchi esterni (decoder, un altro videoregistratore, videocamera ecc.) possono essere collegati alla seconda presa audio/video AV2 (DECODER).

Nota: Se si desidera collegare un televisore dotato di presa audio/video al videoregistratore, il televisore deve essere collegato alla presa AV1 (TV) del videoregistratore, e non a quella AV2 (DECODER). In caso contrario, il collegamento non funzionerebbe correttamente.

Terminali Anteriori AV

Se desiderate copiare una videocassetta o registrare o guardare immagini da una videocamera, utilizzate la presa Cinch sulla parte anteriore del videoregistratore.

Nota: Se non disponete di nessuna fonte di suono stereofonico, collegate il segnale del suono al collegamento AUDIO L. In tal modo, il suono d'entrata viene registrato su entrambe le tracce del suono (S e D).

Modo d'ingresso Esterno

Per visionare o ricevere sorgenti d'immagine esterne (ricevitori satellitari, videocamere, un altro videoregistratore ecc.), collegate l'apparecchio alla presa AV2 (DECODER) e premete CHANNEL (▲/▼) o digitate «002» con i tasti numerici (per AV2) sul telecomando finché sullo schermo TV non apparirà «AV2». Se invece si utilizza la presa AV1 (TV), premete CHANNEL (▲/▼) o digitate «001» con i tasti numerici (per AV1) sul telecomando finché sullo schermo TV non apparirà «AV1».

Se usate le prese jack AUDIO/VIDEO anteriori, premete CHANNEL (▲/▼) o immettete «003» con i tasti numerici. «AV3» compare sullo schermo TV.

Regolazioni Iniziali

Selezione della Lingua

Le seguenti procedure vanno seguite solamente in caso di interruzione di corrente o se il videoregistratore rimane scollegato per più di 30 secondi.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Accendete il televisore e impostatelo sul canale video.
2)Premete FUNCTION.
3) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare la lingua desiderata.
4)Premete MENU.

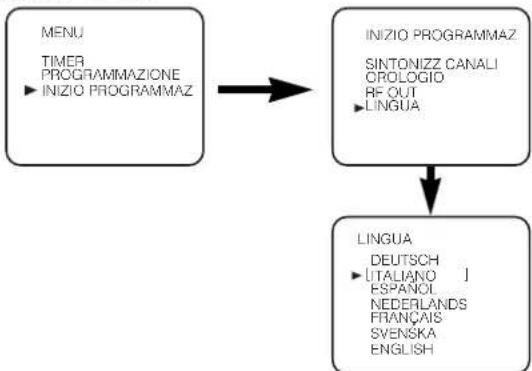

Modifica della Lingua Scelta

Procedete come segue per modificare la lingua sullo schermo TV:

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU
2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.
3) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «LINGUA», poi premete F.FWD/►.
4) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare la lingua desiderata.
5)Premete MENU

Impostazione del Canale Video

L'impostazione del canale video è necessaria se il videoregistratore è collegato al televisore tramite il cavo per antenna coassiale.

• Le impostazioni possono essere eseguite solo con il telecomando.
  1) Inserite una videocassetta registrata. Il videoregistratore si accenderà automaticamente e inizierà la riproduzione del nastro. Se ciò non si dovesse verificare, premete PLAY/▲.
  2) Selezionate e sintonizzate il televisore sul canale 36. •Se le immagini della videocassetta appariranno sullo schermo del televisore proseguite effettuando l'operazione descritta al punto 8).
  • Se il canale 36 è impostato su programma televisivo, o se l'immagine appare disturbata da linee d'interferenza, il convertitore RF deve essere impostato su un altro canale fra CH22 e CH69. Proseguite effettuando l'operazione descritta al punto 3).
  3)Premete MENU.
  4) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.

5) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «RF OUT», poi premete FFWD/►. Il menu RF OUT CA appariranno.

6) Premete PLAY/▲ o STÓP/▼ per selezionare un canale libero da trasmissioni tra il 22 e il 69, poi premete F.FWD/►.

7) Premete MENU per terminare. Impostate il canale TV sul RF OUT CANALE del videoregistratore. Le immagini del videoregistratore appariranno sullo schermo del televisore, se ciò non dovesse accadere, ripetete le operazioni descritte da 3) a 7), utilizzando un canale diverso non occupato da trasmissioni.

8) Premete STOP/▼ per fermare il nastro.

Nota: • Si può accedere al menu RF OUT CA anche tenendo premuto MENU del telecomando per 3 secondi, a videoregistratore spento, finché non apparirà il menu RF OUT CA.

- Se questo videoregistratore e la TV sono collegati con un cavo scart, è possibile spegnere il convertitore RF per evitare eventuali interferenze. Per spegnere il convertitore RF, seguire le procedure da 3) a 5) sopra descritte e premere ripetutamente STOP/▼ finché non compaia « - » accanto a «RF OUT CA.» Premere F.FWD/▶, quindi MENU per uscire.

Impostazione dell'ora

Il videoregistratore è dotato di un orologio con formato 24 ore. Per una corretta Registrazione col timer è necessario che l'ora sia impostata.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.

3) Premete PLAY/▲ o STOP/▼ per selezionare «OROLOGIO», poi premete F.FWD/►.

4) Premete PLAY/▲ o STOP/▼ finché non viene visualizzato l'anno giusto, poi premete F.FWD/►.

5) Premete PLAY/▲ o STOP/▼ finché non viene visualizzato il mese giusto, poi premete F.FWD/►.

6) Premete PLAY/▲ o STOP/▼ finché non viene visualizzato il giorno giusto, poi premete F.FWD/►.

7) Premete PLAY/▲ o STOP/▼ finché non viene visualizzata l'ora giusta, poi premete F.FWD/►.

8) Premete PLAY/▲ o STOP/▼ finché non vengono visualizzati i minuti giusti.

9) Premete MENU per avviare l'orologio.

Nota: • Premete REW/◀ per ritornare al punto precedente, durante lo svolgimento delle operazioni da 5) a 8).

- Benché i secondi non vengano visualizzati, cominciano comunque ad essere conteggiati a partire da 00 quando si esce premendo MENU. Utilizzate tale funzione per sincronizzare l'orologio sull'ora esatta.

- Se si scollega il videoregistratore o si verifica un'interruzione di corrente per più di 30 secondi potrebbe essere necessario reimpostare l'ora.

Memorizzazione dei Programmi Televisivi

La memorizzazione dei programmi televisivi non ancora presenti nel videoregistratore può essere effettuata in due modi.

Memorizzazione Automatica delle Emittenti

- Con la funzione «AUTOMATICALLY», i programmi vengono sintonizzati e registrati nella memoria del videoregistratore in sequenza, ad esempio: il primo programma individuato viene memorizzato nella posizione di programma 1 del videoregistratore, il secondo programma individuato viene memorizzato nella posizione di programma 2 del videoregistratore e così via.

- L'utilizzo della memorizzazione automatica delle emittenti «Automatically» cancella tutti i canali memorizzati. NON utilizzate questa funzione se desiderate conservare le posizioni di alcuni dei programmi già memorizzati nel videoregistratore. In questo caso, servirsi della funzione di memorizzazione manuale delle emittenti «Manuale» per sintonizzare singole emittenti televisive supplementari.

Memorizzazione Manuale delle Emittenti

- Ogni programma viene sintonizzato manualmente e singolarmente. Effettuate le operazioni indicate nella sezione «Memorizzazione Manuale delle Emittenti».

Prima della Memorizzazione delle Emittenti ...

- E' necessario impostare il canale video se il videoregistratore è collegato al televisore tramite il cavo coassiale, se il canale 36 è impostato su programma televisivo, o se l'immagine appare disturbata da linee d'interferenza. Consultate la sezione «Impostazione del Canale Video».

Memorizzazione Automatica delle Emittenti

E' possibile programmare il sintonizzatore affinché cerchi solo le emittenti locali.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Accendete il televisore e selezionate il programma video.

2) Premete MENU.

3) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.

4) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.

5) Premete PLAY/▲ o STOP/▼ per selezionare «AUTO», poi premete F.FWD/►.

- Il sintonizzatore ricerca e memorizza tutti i programmi ricevibili in zona. Dopo la scansione, il sintonizzatore si ferma sul canale memorizzato nella posizione più bassa.

Selezione di un Canale

Selezionate il canale desiderato utilizzando CHANNEL (▲/▼)

o premendo direttamente i tasti numerici del telecomando.

- Digitate il numero del canale con due cifre per sveltire l'operazione. Per esempio, per selezionare il canale 6, premete prima lo 0 e poi il 6. Se premete solo il 6, il canale scelto viene selezionato dopo qualche secondo.

• I canali disponibili vanno dall'1 al 99.

Memorizzazione Manuale delle Emittenti

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.

3) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.

4) Premete PLAY/▲ o STOP/▼ per selezionare «MANUALE», poi premete F.FWD/►.

5) Premete PLAY/▲ o STOP/▼ per selezionare «POSIZIONE», poi premete F.FWD/►.

- Se il segnale ricevuto nel modo di sintonizzazione manuale è debole, è possibile modificare lo sfondo scegliendo tra il colore azzurro omogeneo e lo schermo disturbato dalle interferenze premendo TAPE COUNTER RESET.

6) Premete i tasti numerici, PLAY/▲ o STOP/▼ per selezionare la posizione del programma desiderata, poi premete F.FWD/►.

•E' possibile selezionare le posizioni che vanno dal numero 01 al 99.

- Se la scritta [ON] appare alla destra di «SALTO», premete PLAY/▲ o STOP/▼ per evidenziare «SALTO». Poi, premete F.FWD/► per selezionare [OFF].

- Per eliminare i segnali d'interferenza, premete PLAY/▲ o STOP/▼ ripetutamente per evidenziare «DECODER». Poi, premete F.FWD/► per selezionare [ON].

7) Premete PLAY/▲ o STOP/▼ per selezionare «CANALE», poi premete F.FWD/►.

Premete PLAY/▲ o STOP/▼. Il sintonizzatore del videoregistratore inizierà automaticamente a cercare la prima emittente televisiva ricevibile. Quando si trova un canale, il videoregistratore interromperà la ricerca e l'immagine apparirà stullo schermo televisivo.

- Selezionate il numero del canale desiderato con i tasti numerici. Consultate il seguente Schema dei canali e digitate un numero a tre cifre per selezionare il numero del canale (per selezionare il canale 24, premete prima il tasto «0» e poi «2» e «4»).

- Se questo è il canale desiderato, premete F.FWD/▶.

Schema dei Canali
Indicazione Canali Canali TV
02 – 12 E2 – E12
13 – 20 A – H (Solo ITALIA)
21 – 69 E21 – E69
74 – 78 X, Y, Z, Z+1, Z+2
80 – 99,100 S1 – S20,GAP
121 – 141 S21 – S41

Questo videoregistratore riceve le bande Hyper e Oscar.

8) Premete MENU per terminare.

Nota: Per confermare l'avvenuto inserimento dei programmi, premete CHANNEL (▲/▼).

Saltare le Posizioni di Programma

E' possibili saltare i programmi che non si ricevono o guardano più tramite CHANNEL (▲/▼).

• Le impostazioni possono essere eseguite solo con il telecomando.
  1) Premete MENU.
  2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.
  3) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.
  4) Premete PLAY/▲ o STOP/▼ per selezionare «MANUALE», poi premete F.FWD/►.
  5) Premete PLAY/▲ o STOP/▼ per selezionare «POSIZIONE», poi premete F.FWD/►.
  6) Premete i tasti numerici, PLAY/▲, o STOP/▼ per selezionare la posizione di programma desiderata, poi premete F.FWD/▶.
  7) Premete PLAY/▲ o STOP/▼ per selezionare «SALTO», poi premete F.FWD/► per selezionare [ON]. • Per memorizzare di nuovo lo stesso programma, premete F.FWD/►. «ON» viene sostituito da «OFF».
  8) Premete MENU per terminare.

Nota: Per confermare la cancellazione di un programma, premete CHANNEL (▲/▼).

Spostamento delle Posizioni di Programma

Si possono spostare due programmi.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU.
2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.
3) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.
4) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «CAMBIA CANALE», poi premete F.FWD/►.
5) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare il canale da spostare su un'altra posizione di programma, poi premete F.FWD/►.

- Non è possibile selezionare la posizione di programma vicino alla quale appare il simbolo «---». Questa posizione è impostata fissa su SALTO [ON].

- Se nel modo per lo spostamento delle posizioni di programma ricevete un segnale debole, potete premere TAPE COUNTER RESET.

Premendolo ancora ritornate a uno sfondo con lo schermo disturbato da interferenze.

6) Premete PLAY/▲ o STOP/▼ ripetutamente finché il canale viene spostato ad un'altra posizione di programma, poi premete F.FWD/►.

7) Premete MENU.
P04: 05 P09: 10
P05: 06 P10: 11]
    D --> E["CAMBIA CANALE<br>P01: 02 P06: 07<br>P02: 03 P07: 08<br>P03: 11 P08: 09<br>P04: 05 P09: 10<br>P05: 06 P10: [04"]]
    E --> F["CAMBIA CANALE<br>P01: 02 P06: 07<br>P02: 03 P07: 08<br>P03: 11 P08: 09<br>P04: 05 P09: 10<br>P05: 06 P10: 04"]

Funzioni Principali

Riproduzione

Allineamento della Pista

• Durante la riproduzione della videocassetta, la pista si allinea automaticamente (Digital Tracking Function).
• Durante la riproduzione di nastri registrati in precedenza, con lo stesso o con un diverso apparecchio, strisce «di disturbo» (righe bianche e nere) possono apparire sullo schermo. In tal caso, premendo CHANNEL (▲/▼), potete regolare l'allineamento della pista manualmente finché le strisce scompaiono. Per tornare alla funzione DTR, fermate il nastro una volta e riavviate la riproduzione.

- Le strisce di disturbo possono essere ridotte premendo CHANNEL (▲/▼) anche nel modo Rallentatore. La regolazione della pista al rallentatore non parte automaticamente.

- Nel modo Fermo immagine, premete SLOW e CHANNEL (▲/▼) finché le strisce scompaiono. Per ritornare in modalità Fermo immagine, premete di nuovo PAUSE/STILL.

1) Accendete il televisore e selezionate il programma video. 2) Inserite nel videoregistratore un videocassetta registrata. Il videoregistratore si accende automaticamente. Se alla cassetta è stata tolta la linguetta di protezione contro la registrazione, la riproduzione comincia automaticamente.

3) Premete PLAY/▲ per iniziare la riproduzione. • L'allineamento della pista parte automaticamente (Digital Tracking Function) quando iniziate la riproduzione. Per regolare manualmente il tracking, premete CHANNEL (▲/▼).

• Utilizzando il tasto del videoregistratore Premete semplicemente PLAY sul videoregistratore. Il videoregistratore si accende automaticamente e la riproduzione comincia. (Funzione di Inizio Rapido)
• Utilizzando il tasto del telecomando Premete FUNCTION per accendere il videoregistratore e poi premete PLAY/▲.

4) Premete STOP/▼ per terminare la riproduzione.

Ricerca Immagini Rapida

1) Premere F.FWD/▶ o REW/◀ per vedere una videocassetta ad alta velocità in avanti o a ritroso. In tal modo, il suono risulterà distorto.
2) Premere nuovamente il pulsante. Il VCR effettuerà ora la ricerca ad altissima velocità (questa funzione non sarà attiva per i nastri NTSC).
3) Premete PLAY/▲ per tornare alla riproduzione normale.

Fermo Immagine

Premete PAUSE/ STILL durante la riproduzione per realizzare un fermo immagine sullo schermo.

• Se l'immagine inizia a vibrare verticalmente, stabilizzatela premendo CHANNEL (▲/▼) nel modo Still.
• Se il videoregistratore resta nel modo Fermo immagine per più di cinque minuti, si arresta automaticamente per proteggere il nastro e le testine video.

- Solitamente compaiono sullo schermo strisce di «disturbo» (strisce bianche e nere o puntini). E' una cosa normale. L'immagine ferma, oltre a presentare strisce di «disturbo», è in bianco e nero. Ciò non è dovuto ad un difetto dell'apparecchio ma è semplicemente una conseguenza della tecnologia utilizzata per produrre un videoregistratore dotato di modo LP.

Rallentatore

- Premete SLOW per ridurre la velocità di riproduzione. Durante la riproduzione al rallentatore, il videoregistratore disinserisce l'audio. Potete controllare la velocità premendo F.FWD/▶ (più veloce) o REW/◀ (più lenta). Premete PLAY/▲ per tornare alla riproduzione normale. - Il videoregistratore passa automaticamente a Stop se la funzione Rallentatore resta inserita per più di cinque minuti.

Registrazione

Vedere e Registrare Una Trasmissione

1) Inserite una videocassetta con la linguetta di protezione intatta. (Se necessario, fate avanzare o riayvolgere il nastro fino al punto in cui voi volete che abbia inizio la registrazione.)
2) Selezionate il programma televisivo da registrare con i tasti numerici o con CHANNEL (▲/▼).
3) Premete SPEED/SYSTEM per selezionare la velocità del nastro (SP/LP).
4) Premete REC/OTR per iniziare la registrazione. • L'indicatore REC appare sul display.
5) Premete STOP/▼ a registrazione finita.

Saltare Scene del Programma Durante la Registrazione

1) Premete PAUSE/STILL per arrestare temporaneamente la registrazione. Il tempo di pausa restante è visualizzato sullo schermo coi simboli ■, ognuno dei quali rappresenta un minuto. Il tempo di pausa restante è visualizzato sullo schermo coi simboli ■, ognuno dei quali rappresenta 1 minuto. Dopo 5 minuti, il vidcoregistratore si arresta automaticamente per impedire il danneggiamento del nastro.
2) Premete PAUSE/ STILL o REC/OTR per riprendere la registrazione.

Registrazione di Una Trasmissione Differente da Quella Che si Sta Guardando

Potete registrare una trasmissione mentre contemporaneamente ne guardate un'altra. Per iniziare la registrazione effettuate le procedure descritte ai punti da 1) a 4) della sezione «Vedere e Registrare Una Trasmissione». Poi impostate il televisore sul programma televisivo desiderato.

Controllo della Registrazione

Impostate il televisore sul programma video.

Funzione di Montaggio

• Con questa funzione si può decidere in quale punto del nastro far cominciare una nuova registrazione senza pause.
  1) Inserite una videocassetta registrata. Premete PLAY/▲ per iniziare la riproduzione.

2) Premete PAUSE/ STILL nel punto del nastro in cui volete iniziare la nuova registrazione.

3) Premete REC/OTR. Il videoregistratore si trova nel modo pausa.
4) Premete CHANNEL (▲/▼) per selezionare il programma da registrare.
5) Premete REC/OTR o PAUSE/STILL per iniziare la registrazione.
6) Premete STOP/▼ a registrazione finita.

Sistema Suono Stereofonico Hi-Fi

Questo videoregistratore è dotato di un sistema di suono stereofonico A2. Le trasmissioni televisive possono quindi essere registrate e riprodottte con il suono stereofonico. Il videoregistratore riceve trasmissioni stereofoniche e trasmissioni che vengono trasmesse in due lingue. Per la registrazione e la riproduzione del suono stereofonico si hanno a disposizione diverse possibilità.

Selezione del Modo Stereofonico

• Per selezionare il modo desiderato, premete AUDIO SELECT sul vostro telecomando. Il modo selezionato viene visualizzato sul vostro schermo come qui di seguito descritto.
• Durante la riproduzione di una cassetta registrata con il suono stereofonico:

Modo USCITA AUDIO Visualizz. schermo
Stereo	S Hi-Fi S Audio			STÉRÉOi
	D	H	i -
S	S Hi-Fi S Audio			SINISTRA
	D Hi-Fi S Audio
D	S	H	i -	FDESTROi
	D	H	i -
Normale	S Normal Audio			-None-
	D Normal Audio

- Ricezione di trasmisioni in due lingue:

Modo USCITA AUDIO Visualizz. schermo
Stereo	S	S Audio	STÉRÉO
	D	D Audio
S	S	S Audio	SINISTRA
	D	S Audio
D	S	D Audio	DESTRO
	D	D Audio
Monoaurale	S	S+D Audio	-None-
	D	S+D Audio

- Recezione di trasmissioni stereofoniche:

Nota: • Se non fate girare cassette stereofoniche Hi-Fi, il suono viene automaticamente riprodotto in mono anche se avete selezionato un altro modo. • Se durante la registrazione viene a mancare il suono stereofonico, l'apparecchio commuta automaticamente nel modo mono.

Funzioni Avanzate

Memoria del Contatore

Questa funzione può essere utilizzata per memorizzare un punto iniziale che si desidera rivedere. Potere cercare facilmente questo punto facendo riavvolgere o avanzare il nastro.

Nota: • Se un nastro comprende sia programmi registrati col sistema PAL che col sistema NTSC, quest'operazione non funziona correttamente. • TAPE COUNTER MEMORY non funziona se il modo Ripeti Auto è impostato su ON. In tal caso, impostare il modo Ripeti Auto su OFF.

D

A

[Non-Text]

D

A

[Non-Text]

D

1) Fermate una videocassetta nel punto desiderato.
2) Premete TAPE COUNTER RESET in modo che appaia 0:00:00.
3) Premete TAPE COUNTER MEMORY in modo che sullo schermo televisivo appaia la lettera «M».
4) Premete REC/OTR o PLAY/▲. • Premete STOP/▼ alla fine della registrazione o della riproduzione.
5) Premete REW/◄ o F.FWD/►. Quando il contatore raggiunge 0:00:00 (ca.), il videoregistratore si ferma automaticamente.

Per Abbandonare il Modo Tape Counter Memory

Premete TAPE COUNTER MEMORY in modo che la «M» scompaia dal display.

Nota: Se impostate il modo Ripeti Auto su ON, mentre è attivo Counter Memory, il videoregistratore esce automaticamente dal modo Counter Memory.

Questa funzione consente di impostare la durata di una registrazione premendo semplicemente REC/OTR.

1) Effettuate le operazioni da 1) a 3) della sezione «Vedere e Registrare Una Trasmissione».
2) Premete ripetutamente REC/OTR finché nell'angolo in alto a sinistra dello schermo televisivo non appaia la durata di registrazione desiderata.

La registrazione si ferma automaticamente al raggiungimento di 0:00 sul display.

• Per verificare il tempo restante durante una registrazione OTR Premete DISPLAY.
• Per modificare la durata di registrazione durante una registrazione OTR Premete ripetutamente REC/OTR finché non appaia la durata desiderata.
• Per arrestare una registrazione OTR prima che la registrazione sia terminata Premete STOP/▼.
• Per annullare la funzione OTR senza arrestare la registrazione Premete ripetutamente REC/OTR finché non appaia «●» senza la durata di registrazione.

Riproduzione «Ripeti Auto»

Il videoregistratore è dotato della funzione Ripeti Auto che vi permette di ripetere una videocassetta all'infinito senza premere PLAY/▲.

• Le impostazioni possono essere eseguite solo con il telecomando.
• Inserite una videocassetta registrata nel videoregistratore.

1) Premete MENU.
2) Premete PLAY/▲ o STOP/▼ per selezionare «PROGRAMMAZIONE», poi premete F.FWD/►.
3) Premete PLAY/▲ o STOP/▼ per selezionare «RIPETI AUTO».
4) Premete F.FWD/▶ in modo che «ON» appaia vicino ad «RIPETI AUTO» sullo schermo del televisore. Se il videoregistratore è nel modo Stop, Ripeti Auto parte automaticamente. Se il menu rimane sullo schermo, premete MENU per terminare, quindi premete PLAY/▲.

Nota: • Una volta selezionato, il modo Ripeti Auto resta in funzione anche dopo lo spegnimento del videoregistratore.

• TAPE COUNTER MEMORY non funziona se il modo Ripeti Auto è impostato su ON.
- Se impostate il modo Ripeti Auto su ON, mentre è attivo Counter Memory, il videoregistratore esce automaticamente dal modo Counter Memory.

Per Interrompere la Riproduzione

Premete STOP/▼.

Per Terminare il Modo Ripeti Auto

Ripetete i passi 1) a 3). Poi premete F.FWD/▶.

Sullo schermo TV apparirà «OFF» accanto a «RIPETI AUTO». Premete MENU per terminare.

Selezione dell'immagine

Questa funzione permette di selezionare la qualità dell'immagine di una videocassetta.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «PROGRAMMAZIONE», poi premete F.FWD/►.
3) Premete PLAY/▲ o STOP/▼ per selezionare «IMMAGINE».
4) Premete F.FWD/▶ finché non appare sullo schermo televisivo il modo desiderato (NORMALE, SOFT o NITIDO).
5) Premete MENU per terminare.

Nota: Una volta selezionata, la funzione Selezione dell'immagine resta in funzione anche dopo lo spegnimento del videoregistratore.

Funzioni Automatiche

Riavvolgimento, Espulsione e Spegnimento Automatici

Il videoregistratore riavvolge automaticamente la videocassetta quando arriva alla fine della registrazione, della riproduzione o dell'avanzamento. Successivamente provvede anche ad espellere il nastro e a spegnersi.

• La videocassetta non viene riavvolta automaticamente durante la registrazione col timer o quella One Touch Recording.
• Se il modo Counter Memory è attivo, la videocassetta si riavvolge fino a raggiungere M0:00:00 e il videoregistratore entra nel modo Stop.

Espulsione

Si può espellere il nastro col videoregistratore acceso o spento, ma collegato all'alimentazione elettrica.

- Se è impostata una registrazione col timer, è possibile espellere il nastro solo se il videoregistratore è acceso.

Contatore di Tempo Reale

• Indica il tempo di registrazione o riproduzione trascorso in ore, minuti e secondi (non in caso di parti vuote).
• L'indicazione « – » appare quando il nastro viene riavvolto oltre la posizione «0:00:00» del contatore.

Registrazione col Timer

Potete programmare il videoregistratore in modo tale che, in vostra assenza, si accenda da solo, registri una trasmissione e poi si spenga. E' possibile programmare in anticipo fino a 8 registrazioni in determinati giorni, giornalmente o settimanalmente nell'arco di un anno.

• Le impostazioni possono essere eseguite solo con il telecomando.
• Inserite una videocassetta con la linguetta di protezione intatta. (se necessario fate riavvolgere o avanzare il nastro fino al punto in cui volete che abbia inizio la registrazione).

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «TIMER», poi premete F.FWD/►.

Nota: Se non avete ancora impostato l'ora, sullo schermo appare il menu per impostarla (OROLOGIO). In tal caso, effettuate le operazioni descritte nella sezione «Impostazione dell'ora». Impostate poi il timer.

• Se premete F.FWD/▶ dopo aver premuto PLAY/▲ o STOP/▼ durante le operazioni da 3) a 9), il modo di immissione passa all'operazione successiva.
• Se non premete F.FWD/▶ entro 5 secondi dall'impostazione della funzione desiderata, il modo d'immissione passa all'operazione successiva.
• Premete REW/◄ per tornare indietro di un'operazione quando effettuate le operazioni descritte da 4) a 9). Se premete REW/◄ mentre il NUMERO TIMER lampeggia, tutta la programmazione viene cancellata.

3) Il numero del programma timer lampeggia. Premete PLAY/▲ o STOP/▼ ripetutamente finché non compare il numero del programma timer desiderato. Poi premete F.FWD/▶.

4) Per registrare una trasmissione solo una volta: Premete PLAY/▲ o STOP/▼ ripetutamente finché non appare il mese desiderato.

Per registrare trasmissioni giornaliere: Per registrare una trasmissione televisiva con regolarità, dal lunedì al venerdì, alla stessa ora, sullo stesso canale. Mentre le cifre dei mesi lampeggiano, premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «LUN-VEN».

Per registrare trasmissioni quotidiane: Per registrare una trasmissione televisiva con regolarità, ogni giorno, alla stessa ora, sullo stesso canale. Mentre le cifre dei mesi

lampeggiano, premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «LUN-DOM».
Per registrare trasmissioni settimanali: Per registrare una trasmissione televisiva una volta la settimana, alla stessa ora, sullo stesso canale. Mentre le cifre dei mesi lampeggiano, premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «S-LUN» (cs.: ogni lunedì).

5) Per registrare una sola volta: Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzato il giorno del mese desiderato.

6) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzata l'ora d'inizio desiderata. Poi digitate i minuti esatti.

7) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzata l'ora di fine desiderata. Poi digitate i minuti esatti.

8) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzato il programma televisivo desiderato

9) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzata la velocità del nastro desiderata.

10) Premete F.FWD/▶. Il programma timer 1 è stato completato. • Per impostare altri programmi timer, ripetere le operazioni da 3) a 10).

11) Premete MENU per terminare.

12) Premete FUNCTION per attivare la registrazione col timer. L'indicatore ☑ appare sul display.

Interrompere una Registrazione col Timer già In-iziata

Premete STOP/EJECT del videoregistratore.

Nota: STOP/▼ del telecomando non funziona durante la registrazione Automatica col Timer.

Per Modificare la Programmazione col Timer

Per correggere un programma timer automatico dopo aver finito di impostarlo:

1) Ripetete le operazioni da 1) a 3) della sezione «Registrazione col Timer».
2) Selezionate le impostazioni da modificare mediante F.FWD/▶ o REW/◀.
3) Digitare i numero corretti mediante PLAY/▲ o STOP/▼, quindi premete F.FWD/►.
4) Premete MENU per terminare.
5) Premete FUNCTION per ripristinare il modo standby del timer.

Per Cancellare o Controllare Gli Orari di Inizio e Fine

1) Ripetete le operazioni da 1) a 2) della sezione «Registrazione col Timer».
2) Selezionate il numero del programma da controllare mediante PLAY/▲ o STOP/▼. I dettagli del programma timer selezionato appaiono sullo schermo televisivo. Potete cancellare l'intero programma premendo il tasto REW/◄.
3) Premete MENU per terminare.

Evitate la Sovrapposizione di Programmi...

La programmazione non funziona se più programmi timer vengono sovrapposti.

Consigli per la Registrazione Col Timer

• Se manca la corrente o se il videoregistratore rimane scollegato per più di 30 secondi, l'impostazione dell'orario e tutte le altre impostazioni del timer andranno perse.
• Se il nastro termina prima della fine della registrazione, il videoregistratore entra subito nel modo Stop, espelle il nastro e si spegne. L'indicatore ☑ lampeggia.
• Se nel videoregistratore non è inserita una videocassetta, non è possibile eseguire una registrazione col timer e l'indicatore □ lampeggia. Se la videocassetta è priva della linguetta di protezione, la videocassetta sarà espulsa e l'indicatore □ lampeggerà. Inserire una videocassetta registrabile.
• Al termine di tutte le registrazioni col timer, l'indicatore lampeggerà. Per riprodurre o espellere la videocassetta registrata, premete prima FUNCTION e quindi PLAY/▲ o EJECT. Per riayvolgere il nastro fino all'inizio dei programmi registrati, premete AUTO RETURN sul videoregistratore.
• Quando il videoregistratore è nel modo di registrazione col timer, il televisore collegato al videoregistratore può essere acceso o spento.
• Il videoregistratore esegue la registrazione col timer solo dopo essere entrato in standby.

Ritorn Aut

Utilizzo del Tasto AUTO RETURN

Al termine di tutte le registrazioni col timer (l'indicatore ☑ lampeggia), premete prima AUTO RETURN sul videoregistratore. La videocassetta viene riavvolta fino all'inizio del programma (o programmi) registrato.

Nota: Qualora in memoria vi fossero ancora registrazioni col timer, premete FUNCTION per accendere il vidcorregistratore e poi AUTO RETURN. In questo caso, se premete una volta un qualsiasi altro tasto e poi RITORN AUT, quest'ultima funzione non viene eseguita.

Utilizzo del Menu del Videoregistratore

RITORN AUT non viene eseguito in presenza di ulteriori programmi timer inclusi quelli quotidiani, giornalieri e settimanali.

1) Premete MENU.
2) Premete PLAY/▲ o STOP/▼ ripetutamente per evidenziare «PROGRAMMAZIONE», poi premete F.FWD/►.
3) Premete PLAY/▲ o STOP/▼ per evidenziare «RITORN AUT», poi premete F.FWD/►.
La scritta [ON] compare vicino a «RITORN AUT».
4) Premete MENU.

Visione del Programma Registrato

Premete FUNCTION per accendere il videoregistratore, poi premete PLAY/▲.

Sicurezza Bambini

Con questa funzione è possibile bloccare tutti i tasti del vidcoregistratore e del telecomando.

• L'indicatore PWR appare sul display.

1) Premete e tenete premuto FUNCTION sul telecomando per 5 secondi finché sul display appare «PL». La Sicurezza

bambini è attivata.

Per disattivarla, premete e tenete premuto nuovamente FUNCTION sul telecomando per 5 secondi.

Quando la funzione Sicurezza Bambini è attivata:

• L'ora appare nel display. Ogni minuto appare per due secondi «PL» nel display.

- Il videoregistratore rimane spento anche se inserite una videocassetta.

- Potete premere EJECT per rimuovere la videocassetta (se non è stata programmata una registrazione col timer o se questa è già terminata).

- Le registrazioni col timer vengono eseguite come programmato, anche se è inserita la Sicurezza Bambini. Durante l'intera registrazione col timer, le lettere «P.L.» appaiono sul display.

- Il videoregistratore rimane spento anche se inserite una videocassetta. - Potete premere EJECT per rimuovere la videocassetta (se non è stata programmata una registrazione col timer o se questa è già terminata). - Le registrazioni col timer vengono eseguite come programmato, anche se è inserita la Sicurezza Bambini. Durante l'intera registrazione col timer, le lettere «P.L.» appaiono sul display.

QUICK-FIND (Ricerca Rapida)

Questa funzione permette di cercare e confermare la lista dei programmi registrati utilizzando il segnale di indice.

- Le impostazioni possono essere eseguite solo con il telecomando.

- Il nastro deve essere completamente riavvolto.

- Le impostazioni possono essere eseguite solo con il telecomando. - Il nastro deve essere completamente riavvolto.

1) Premete QUICK-FIND.

Per Saltare L'inizio del Programma Successivo

1) Premete QUICK-FIND.

Per Visionare a Velocita' Normale

1) Premete PLAY/▲. La funzione RICERCA RAPIDA viene disattivata.

Nota: • RICERCA RAPIDA non funziona durante la registrazione.

- Per terminare la funzione RICERCA RAPIDA durante la ricerca, premete STOP/▼.

- Quando si arriva alla fine del nastro nel modo RICERCA RAPIDA, il videoregistratore riavvolge il nastro automaticamente, espelle la videocassetta e si spegne.

- Per terminare la funzione RICERCA RAPIDA durante la ricerca, premete STOP/▼. - Quando si arriva alla fine del nastro nel modo RICERCA RAPIDA, il videoregistratore riavvolge il nastro automaticamente, espelle la videocassetta e si spegne.

INDEX SEARCH (Ricerca Indice)

• Il segnale di indice viene inserito automaticamente quando si preme REC/OTR, nonché all'inizio di una registrazione col timer e OTR.
• Il segnale di indice non viene registrato quando si preme e rilascia PAUSE/STILL durante una registrazione.
• L'inserimento dei segnali di indice avviene solo se le registrazioni in modo SP durano più di un 1 minuto e quelle in LP più di 2 minuti.
• Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete SEARCH MODE.

2) Premete ripetutamente PLAY/▲ o STOP/▼ finché non compaia il numero di programmi che si desidera saltare.

3) Premete REW/◄ o F.FWD/► per far riavvolgere o avanzare il nastro fino all'inizio del programma desiderato. Non appena raggiunto il programma selezionato, il videoregistratore inizia automaticamente le riproduzione.

Nota: • E' possibile impostare un massimo di 20 indici.

• La funzione non è attiva durante la registrazione.
• Le operazioni da 2) a 3) devono essere eseguite nel giro di 30 secondi, altrimenti la Ricerca Indice viene annullata.
• Per terminare la Ricerca indice, premete MENU al punto 2) o STOP/▼ dopo l'operazione descritta al punto 3).

TIME SEARCH (Ricerca Ora)

Se un nastro comprende sia programmi registrati col sistema PAL sia programmi registrati col sistema NTSC, questa funzione non potrà essere utilizzata correttamente.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premere due volte SEARCH MODE.
2) Premete ripetutamente PLAY/▲ o STOP/▼ finché non compaia l'ora desiderata.
3) Premete REW/◄ o F.FWD/► per far riavvolgere o avanzare il nastro fino al punto specificato. Non appena viene raggiunta la posizione 0:00, la riproduzione inizia automaticamente.

Nota: • E' possibile impostare la Ricerca ora fino ad un tempo massimo di 9 ore e 59 minuti (9:59).

• La funzione non è attiva durante la registrazione.
  • Le operazioni da 2) a 3) devono essere eseguite entro 30 secondi, altrimenti la Ricerca Ora viene annullata.
• Per terminare la Ricerca ora, premete MENU al punto 2) o STOP/▼ dopo l'operazione descritta al punto 3).

Duplicazione di una Videocassetta

Potete fare copie delle videocassette girate dai vostri amici o parenti.

ATTENZIONE:

- E' vietata la duplicazione o la copia di video, film o altro materiale protetto dai diritti d'autore (copyright).

Collegate il videoregistratore per la registrazione (quest apparecchio), il videoregistratore per la riproduzione (un altro apparecchio) e un televisore seguendo lo schema sottostante.

1) Inserite la videocassetta da duplicare e riprodurre nel videoregistratore utilizzato per la riproduzione.

Pulizia e Manutenzione

2) Inserite una videocassetta vergine, o da cancellare, nel vano cassette del videoregistratore utilizzato per la registrazione.
3) Premete SPEED/SYSTEM sul telecomando per selezionare la velocità di registrazione desiderata (SP/LP).
4) Selezionate la posizione «AV2» sul videoregistratore utilizzato per la registrazione. Consultate la sezione «Altri Collegamenti».
5) Premete REC/OTR sul videoregistratore utilizzato per la registrazione.
6) Iniziate la riproduzione della videocassetta nel videoregistratore utilizzato per la riproduzione
7) Per arrestare la registrazione, premere STOP/EJECT sul videoregistratore di registrazione, poi arrestare la riproduzione della videocassetta nel videoregistratore di riproduzione.

Nota: • Per una buona riuscita della duplicazione, cercate di utilizzare i comandi posti sul pannello frontale del videoregistratore. Il telecomando potrebbe interferire con l'operazione di riproduzione del secondo videoregistratore.

- Se le immagini o i colori risultano sbiaditi, la videocassetta potrebbe essere protetta contro la duplicazione.

Per Controllare la Registrazione

Accendete il televisore e selezionate il programma video.

Display Sullo Schermo

Per verificare il Contatore, l'Orologio e il numero di canale, premete DISPLAY. Ogni volta che DISPLAY viene premuto, lo schermo del televisore cambia come raffigurato nello schema sottostante:

Quando si sceglie il canale mediante i tasti del telecomando, scegliete il canale desiderato (numero della posizione).

Nota: Se le istruzioni a video o gli indicatori sul pannello anteriore mostrano una scritta anomala o non mostrano alcuna scritta, scollegate il videoregistratore per 2 minuti, poi ricollegatelo. Si noti che lo scollegamento farà cancellare le impostazioni della lingua, dell'orologio e del timer.

Pulizia dell'apparecchio

• Pulite il pannello frontale e le altre superfici esterne del videoregistratore con un panno morbido, precedentemente immerso in acqua tiepida e poi strizzato bene.
• Non usate mai solventi o alcol. Non spruzzate insetticidi in prossimità del vidcoregistratore. Simili agenti chimici potrebbero provocare danni e scolorimento delle superfici con cui vengono a contatto.

Pulizia Automatica delle Testine Video

• Ogniquivalvolta che si inserisce o si estrac una videocassetta, le testine video vengono pulite automaticamente.
• Le immagini riprodotte potrebbero apparire sfocate o disturbate, anche se le immagini ricevute direttamente dal televisore sono nitide. Ciò non significa che il programma registrato è stato parzialmente cancellato, ma che dello sporco si è accumulato sulle testine video a seguito di un uso prolungato o di un utilizzo di videocassette noleggiate o

vecchie. La pulizia delle testine video richiede conoscenze tecniche, per cui è consigliabile rivolgersi al rivenditore più vicino. Fate pulire le testine soltanto se si verificano i suddetti problemi.

Servizio Assistenza

Nel caso in cui il videoregistratore dovesse guastarsi, non tentate di ripararlo da soli. All'interno dell'apparecchio non vi sono parti riparabili dall'utente. Specnete l'apparecchio, staccate la spina e rivolgetevi ad un Centro Assistenza per la riparazione.

Guida per la Ricerca di Guasti

Se avete seguito le istruzioni per l'uso del videoregistratore contenute il questo libretto e ciononostante incontrate difficoltà, leggete quanto riportato qui appresso. La colonna sinistra descrive il sintomo per individuare il guasti e quella destra i possibili rimedi per risolvere i problemi.

SINTOMO RIMEDIO
Non c'è alimentazione. • Collegate il cavo di	alimentazione alla presa.• Accendete il videoregistratore.
La registrazione col timer non funziona. • Accertatevi che la registrazione col timer sia impostata correttamente.• Spegnete il videoregistratore.• Accertatevi che l'ora nel videoregistratore sia impostata correttamente.
La registrazione non avviene. • La linguetta di	protezione della cassetta è stata rimossa. Coprite il foro con del nastro adesivo.
Immagini di pessima qualità o nessuna immagine durante la riproduzione.	• Selezionate il programma video sul televisore.• Regolate la sintonia fine del televisore.
Nessuna immagine durante la riproduzione, sebbene si senta l'audio.	• Pulite le testine video. Rivolgetevi ad un Centro Assistenza Autorizzato.
Le immagini riprodotte appaiono disturbate.	• Regolate il controllo del tracking con CHANNEL (▲/▼).
Non è possibile vedere le trasmissioni televisive.	• Controllate il cavo antenna e i vari collegamenti.• Selezionate il programma video sul televisore.
Il telecomando non funziona (Remote Control).	• Sostituire le batterie del telecomando.
Le immagini e i colori risultano sbiaditi durante la duplicazione di una videocassetta.	• La videocassetta potrebbe essere protetta contro la duplicazione.

Tutelate l'ambiente!!!

• Non gettate le batterie usate tra i rifiuti domestici.
• Smaltitele negli appositi contenitori (per batterie usate o rifiuti speciali)

Per ulteriori informazioni rivolgetevi all'amministrazione comunale.

Caratteristiche

Caratteristiche Generali

Sistema TV PAL B/G	standard TV
Testine video Quattro	testine per l’immagine e due testine per il suono, Procedimento traccia obliqua
Larghezza nastro 12,65 mm
Velocità nastro SP :23,39 mm/sec.LP :11,70 mm/sec.
Canali sintonizzatore	E2~E12E21~E69A~H (solo per l’Italia)CATV

Nota: Questo Videoregistratore è dotato di un videosintonizzatore di banda HYPER e OSCAR per la ricezione di canali speciali supplementari diffusi via cavo (CATV).

Convertitore RF Convertitore di segnale UHF incorporato
Uscita modulare Canale UHF dal 22 al 69 (regolabile)
Indicatore ora Sistema 24 ore
Temperatura di funzionamento	5°C ~ 40°C
Collegamenti AERIALRF OUTAUDIO/VIDEOEntrata VIDEOEntrata AUDIOUscita AUDIO	Spina coassiale, femminae Presa coassiale, maschio Presa Scart a 21 pini x 21 x presa Cinch2 x prese Cinch2 x prese Cinch

Dati Elettrici

Livello uscita video 1Vp-p
Impedenza uscita video 75 , non bilanciato
Livello uscita audio -6 dBv
Livello ingresso video 0,5 ~2,0 Vp-p
Livello ingresso audio	-10 dBv
Rapporto S/N video (STANDARD)	45 dB
Rapporto S/N audio (STANDARD)	41 dB

Altri Dati

Alimentazione	220-240V ~ 50Hz
Consumo di corrente	25 Watts
Dimensioni	L 360 mmA 92 mmP 226 mm
Peso	2,4 Kg ca.

Nota: Design e dati tecnici sono soggetti a modifiche senza preavviso e senza obblighi legali da parte della nostra azienda.

Dichiarazione di Conformita'

VCR 4500

E' COSTRUITO IN CONFORMITA' ALLE PRESCRIZIONI DEL D.M. N. 548 DEL 28.8.1995 PUBBLICATO SULLA GAZZETTA UFFICIALE N. 301 DEL 28.12.1995 ED IN PARTICOLARE E' CONFORME A QUANTO SPECIFICATO NELL'ARTICOLO 2 COMMA 1 DELLO STESSO DECRETO.

L'AZIENDA, AL FINE DI MIGLIORARE I PRODOTTI E PER ESIGENZE DI PRODUZIONE, SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI TECNOLOGICHE, ESTETICHE, DIMENSIONALI SENZA OBBLIGO DI PREAVVISO.

CE

EN 55013: 2001

EN 55020: 2002

EN 61000-3-2: 2000

EN 61000-3-3: 1995 + A1: 2001

EN 60065: 1998

Garanzia

Garanzia

L'apparecchio da noi distribuito è garantito per una durata di 24 mesi dalla data di acquisto (scontrino fiscale).

Nel periodo di garanzia ripareremo o, a nostra discrezione, sostituiremo gratuitamente l'apparecchio o i rispettivi accessori*) che presentino difetti di materiale o di fabbricazione. Le prestazioni in garanzia non implicano una proroga della durata della Garanzia né danno diritto a richiedere una nuova garanzia!

Come prova di acquisto vale lo scontrino fiscale. Senza tale prova non è possibile sostituire o riparare gratuitamente il prodotto.

Al fine di ottenere un intervento in garanzia, si prega di spedire l'apparecchio base nella sua confezione originale, accompagnato dallo scontrino fiscale, al proprio rivenditore.

*) I danni agli accessori non implicano automaticamente la sostituzione gratuita dell'intero apparecchio. In questo caso, si prega di rivolgersi alla nostra linea diretta! La riparazione di parti in vetro o in plastica danneggiate è, di norma, a pagamento!

I difetti agli accessori o alle parti soggette a usura (ad es., elettrodi motore, ganci plastici, cinghie di trasmissione, telecomando di ricambio, spazzolini di ricambio, lame a sega, ecc.), come pure interventi di pulizia, manutenzione o sostituzione delle parti soggette a usura, non sono coperti dalla presente garanzia e sono pertanto soggetti a pagamento!

Eventuali tentativi non autorizzati di riparare il prodotto invalideranno la Garanzia.

Allo scadere della Garanzia

Una volta scaduta la Garanzia, eventuali interventi di riparazione eseguiti da rivenditori specializzati o centri di riparazione saranno a pagamento.

IT

AEG
