VCR 4505 - Videoregistratore AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videoregistratore a cassette VHS (VCR)
Marca	AEG
Modello	VCR 4505
Dimensioni (L x A x P)	360 x 92 x 226 mm
Peso	2,4 kg
Alimentazione	220-240 V ~ 50 Hz
Consumo energetico	25 W
Sistema televisivo	PAL B/G
Sistema di testine video	Scansione elicoidale rotativa a due testine
Velocità del nastro	SP: 23,39 mm/s, LP: 11,70 mm/s
Tempo massimo di registrazione (nastro E-240)	SP: 4 ore, LP: 8 ore
Canali del sintonizzatore	E2–E12, E21–E69, A–H (Italia), CATV (bande Hyper e Oscar)
Uscita del convertitore RF	Canale UHF 22–69 (regolabile)
Registrazione con timer	Orologio a 24 ore, 8 programmi (giornaliero/settimanale/una volta)
Caratteristiche speciali	Registrazione con un tocco (OTR), Riproduzione con ripetizione automatica, Selezione immagine (Normale/Morbida/Nitida), Blocco genitori, Ritorno automatico, Pulizia automatica delle testine, Riproduzione NTSC
Connessioni	Uscita RF (coassiale), 2x Scart (AV1/TV, AV2/Decoder)
Accessori forniti	Telecomando, 2 batterie R6, cavo RF
Garanzia	24 mesi dalla data di acquisto
Note di sicurezza	Non aprire il cabinet; evitare l'umidità; utilizzare solo in posizione orizzontale
Manutenzione	Pulizia del cabinet con panno morbido umido; sistema automatico di pulizia delle testine

Domande frequenti - VCR 4505 AEG

Come si imposta l'orologio sul videoregistratore AEG VCR 4505?

Premere MENU, selezionare INITIAL con PLAY/▲ o STOP/▼, quindi premere F.FWD/▶. Selezionare CLOCK e premere F.FWD/▶. Usare PLAY/▲ o STOP/▼ per impostare anno, mese, giorno, ora e minuto, premendo F.FWD/▶ dopo ogni impostazione. Premere MENU per avviare l'orologio.

Come posso registrare un programma utilizzando la registrazione con un tocco (OTR)?

Inserire una cassetta con la linguetta di protezione dalla cancellazione intatta. Selezionare il canale e la velocità del nastro. Premere ripetutamente REC/OTR per impostare la durata della registrazione (da 0:30 a 8:00). La registrazione si arresta automaticamente quando il tempo raggiunge 0:00. Per fermarsi prima, premere STOP/▼.

Che tipo di cassette posso utilizzare?

Utilizzare solo cassette con il marchio VHS. Per risultati ottimali, usare cassette di alta qualità. Le cassette registrate in sistemi PAL o NTSC possono essere riprodotte (NTSC solo in modalità SP).

Come collego il videoregistratore al televisore?

Scollegare il televisore dall'alimentazione. Collegare il cavo dell'antenna alla presa AERIAL del videoregistratore, quindi collegare l'uscita RF del videoregistratore all'ingresso antenna del televisore usando il cavo coassiale fornito. Per una qualità migliore, utilizzare un cavo Scart da AV1 (TV) alla presa Scart del televisore.

Perché non c'è immagine durante la riproduzione?

Assicurarsi che il televisore sia sintonizzato sul canale video corretto (es. canale 36 o il canale di uscita RF). Se l'immagine è disturbata, regolare il tracking usando CHANNEL (▲/▼). Se ancora non c'è immagine, le testine video potrebbero aver bisogno di pulizia; consultare un centro di assistenza autorizzato.

Come si imposta una registrazione timer?

Inserire un nastro registrabile. Premere MENU, selezionare TIMER, quindi premere F.FWD/▶. Scegliere un numero di programma, impostare la data/pattern (una volta, giornaliero, settimanale), ora di inizio/fine, canale e velocità del nastro. Premere MENU per uscire, quindi premere FUNCTION per attivare la modalità standby del timer (l'indicatore TIMER si accende).

A cosa serve la funzione Blocco genitori?

Il Blocco genitori disabilita tutti i pulsanti sul videoregistratore e sul telecomando tranne EJECT. Per attivarlo, tenere premuto FUNCTION sul telecomando per 5 secondi fino a quando gli indicatori TIMER, REC e TAPE IN lampeggiano. Per annullare, ripetere la stessa operazione. Le registrazioni timer continuano anche quando il blocco è attivo.

Come si pulisce il videoregistratore?

Pulire il cabinet con un panno morbido inumidito con acqua tiepida e strizzato. Non usare mai solventi o alcol. Il videoregistratore dispone di un sistema di pulizia automatica delle testine che pulisce le testine video ogni volta che si inserisce o si rimuove una cassetta.

Cosa devo fare se il videoregistratore non si accende?

Verificare che il cavo di alimentazione sia saldamente collegato a una presa CA funzionante (220-240 V, 50 Hz). Assicurarsi che il pulsante FUNCTION sia stato premuto per accendere l'unità. Se ancora non si accende, scollegare per 2 minuti e riprovare.

Posso copiare un nastro video usando questo videoregistratore?

Sì. Collegare il videoregistratore di riproduzione a quello di registrazione (questa unità) tramite la presa AV2 (DECODER) usando un cavo Scart. Selezionare AV2 sul videoregistratore di registrazione, premere REC/OTR, quindi avviare la riproduzione sul videoregistratore di riproduzione. Nota: la copia di nastri protetti da copyright può essere illegale.

MANUALE UTENTE VCR 4505 AEG

Libretto di Istruzioni

Indice

Informazioni di Sicurezza ....2

Prima di Utilizzare Questo Prodotto 2

Installazione ....4

Funzioni Principali 8

Funzioni Avanzate 9

Pulizia e Manutenzione ....12

Guida per la Ricerca di Guasti 13

Caratteristiche 14

Dichiarazione di Conformita' 15

Garanzia 16

Funzioni

• Operazioni automatiche
• Indicazioni sullo schermo
  • Auto Repeat Playback

• Sezione dell'immagine
  • OTR (One Touch Recording)

• Sicurezza bambini

• Auto Return
  • Registrazione con Timer
  • Pulizia automatica delle testine
• Riproduzione NTSC

Accessori In Dotazione

Avviso Importante Sui Diritti D'autore

Sono vietate le registrazioni non autorizzate di trasmissioni televisive o il loro utilizzo e la duplicazione o la copia di video, film e altro materiale protetto dai diritti d'autore (copyright). Non ci assumiamo alcuna responsabilità per le conseguenze derivanti dalla duplicazione e l'utilizzo non autorizzati di tali materiali e da altri atti di violazione dei diritti d'autore.

Un Cenno Sul Riciclo Degli Imballaggi

I materiali d'imballaggio di questo prodotto sono riciclabili e possono essere riutilizzati. Smaltite i diversi materiali secondo le disposizioni nazionali in materia di smaltimento dei rifiuti.

Non buttate o gettate nel fuoco le batterie usate, ma smaltitele seconde le disposizioni nazionali in materia di rifiuti chimici.

Numero di Modello/Serie

Quest'apparecchio ha un numero di serie riportato sul pannello posteriore. Si prega di annotare il numero di serie e di conservarli.

Numero di modello: VCR 4505

Numero di serie: ____

Informazioni di Sicurezza

ATTENZIONE:

• Per evitare il rischio di scosse elettriche, non rimuovete nessuna vite!
• Al fine di evitare il pericolo di incendi o il rischio di scosse elettriche, non esponete l'apparecchio alla pioggia o all'umidità.
  • Tensione pericolosa nell'apparecchio

Precauzioni

• Per questo videoregistratore utilizzate solo videocassette di tipo VHS.
• Non cercate di aprire l'apparecchio. All'interno non ci sono parti riparabili personalmente dall'utente. Per la manutenzione e le riparazioni rivolgetevi esclusivamente a personale qualificato.
• Vano e aperture situati nell'apparecchio, compresi quelle ai lati e sul fondo, servono per la ventilazione. Per assicurare un funzionamento ottimale dell'apparecchio e per proteggerlo dal surriscaldamento, non chiudete o coprite queste aperture.
• Evitate di sistemare l'apparecchio in spazi limitati, quali le librerie, se sprovvisti di spazio sufficiente per la ventilazione.
• Non collocate l'apparecchio in prossimità di caloriferi o di altre fonti di calore.

• Evitate di utilizzare l'apparecchio in prossimità di forti campi magnetici.
  • Non infiltrate nessun oggetto nel vano della cassetta del videoregistratore perché potrebbe entrare in contatto con elementi in tensione o creare un cortocircuito, con pericolo di incendi o di scosse elettriche.

• Fate attenzione che nessun liquido penetri all'interno dell'apparecchio. Se, nonostante le precauzioni, ciò dovesse comunque succedere, rivolgersi ad un tecnico qualificato.
  • L'apparecchio deve essere utilizzato solamente in posizione orizzontale.

• Prima di provare ad utilizzare l'apparecchio, assicurarsi che il modo di registrazione con timer sia disattivato «OFF».
• Se spegnete l'apparecchio, senza staccare il cavo d'alimentazione dalla presa, il videoregistratore entra nel modo stand-by.

Alimentazione

Non appena la spina è inserita nella presa di corrente a 220-240V, 50Hz, l'apparecchio è in tensione. Per metterlo in funzione, accenderlo premendo FUNCTION. (L'indicatore FUNCTION appare.)

Formazione di Condensa

Spostando l'apparecchio da un ambiente freddo ad uno caldo, in seguito al riscaldamento di una stanza fredda o in condizioni di elevata umidità, potrebbe formarsi condensa all'interno dell'apparecchio. Attendete almeno 2 ore prima di utilizzare l'apparecchio, affinché l'umidità condensata al suo interno possa asciugarsi.

Sistemazione del Videoregistratore

Non collocate il videoregistratore direttamente sopra o sotto il televisore. Accertatevi che ci sia uno spazio di almeno 20 cm tra il videoregistratore e il televisore, e che l'aria possa circolare liberamente tra le prese di ventilazione del videoregistratore.

Prima di Utilizzare Questo Prodotto

Uso delle Videocassette

Con questo videoregistratore potete utilizzare tutte le cassette contrassegnate col simbolo VHS. Tuttavia è consigliabile usare soltanto nastri di alta qualità. Non utilizzate nastri scadenti o danneggiati.

Per impedire la cancellazione accidentale di una registrazione rimuovete la linguetta di protezione posta nel bordo posteriore della videocassetta. Se decidete di registrare di nuovo sullo stesso nastro, coprite il foro con del nastro adesivo.

Due Differenti Velocità di Nastro

Prima della registrazione di una trasmissione, scegliete la velocità del nastro tra il modo normale (SP) e quello prolungato (LP). La tabella sottostante indica il tempo massimo di registrazione e riproduzione dei nastri E-60, E-120, E-180 o E-240 in entrambi i modi.

Tip Nastro Durata Registraz./Riprod.
	Velocità Nastro Modo	SP Modo LP
	E-60 1 ora 2 ore
	E-120 2 ore 4 ore
	E-180 3 ore 6 ore
	E-240 4 ore 8 ore

Sistema TV a Colori

Tutti i paesi hanno un proprio sistema TV a colori. Con questo videoregistratore potete riprodurre i nastri registrati coi sistemi PAL o NTSC. Di solito, se si riproduce un nastro registrato con un sistema a colori diverso, le immagini sullo schermo televisivo sono in bianco e nero.

I nastri registrati col sistema NTSC possono essere riprodotti da quest'apparecchio tramite un televisore dotato di sistema PAL e solo se registrati in modo SP. In questo caso, l'immagine potrebbe scorrere su e giù, restringersi in verticale e presentare barre nere sulla parte alte e bassa dello schermo. Se il televisore è provvisto di comando V-HOLD, regolatelo in modo da stabilizzare l'immagine.

Descrizione dei comandi

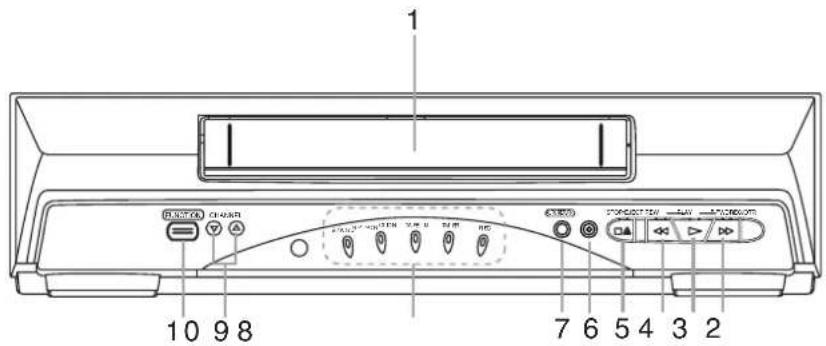

Pannello Frontale

1. Vano della cassetta
2. Tasto F.FWD (avanzamento veloce)
3. Tasto PLAY
4. Tasto REW (riavvolgimento)

5. Tasto STOP/EJECT

6. Tasto REC/OTR

7. Tasto AUTO RETURN
   8.Indicatori (vedi sotto)
8. Tasti CHANNEL (▲/▼)
   10.Tasto FUNCTION

Indicatori

1. Indicatore STANDBY
2. Indicatore FUNCTION
3. Indicatore TAPE IN
4. Indicatore TIMER
5. Indicatore REC

Pannello Posteriore

1. Cavo di alimentazione
   17.Presa AV2 (DECODER)
   18.Presa AV1 (TV)
2. Uscita antenna (RF OUT)
   20.Ingresso antenna (AERIAL)

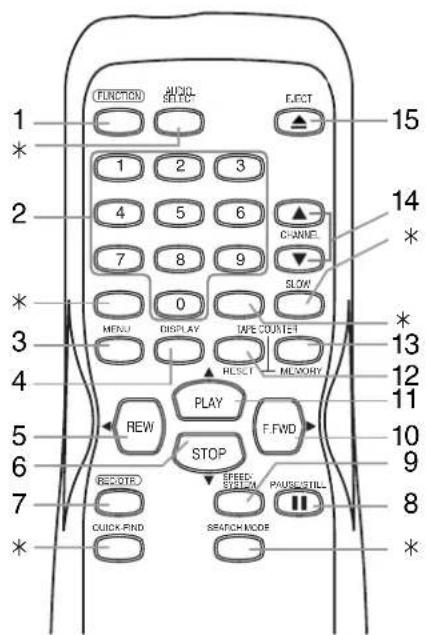

Telecomando

* Questi pulsanti non sono attivi in questo videoregistratore.

1. Tasto FUNCTION
2. Tasti numerci
3. Tasto MENU
4. Tasto DISPLAY
5. Tasto REW/
6. Tasto STOP/▼
7. Tasto REC/OTR
8. Tasto PAUSE/STILL
9. Tasto SPEED/SYSTEM (Per questo videoregistratore è disponibile solamente la funzione SPEED (velocità))
10. Tasto EFWD/
11. Tasto PLAY/▲
12. Tasto TAPE COUNTER RESET
    13.Tasto TAPE COUNTER MEMORY
13. Tasti CHANNEL (▲/▼)
14. Tasto EJECT

Inserimento delle batterie:

Inserite 2 pile R6, rispettando le indicazioni per la polarità indicate dentro il vano batterie.

Avvertenza

Non utilizzate insieme batterie nuove e usate, né batterie alcaline con quelle al manganese.

Installazione

Collegamenti

Collegamento Videoregistratore/Televisore

1) Scollegate il cavo di alimentazione del televisore dalla presa di corrente.
2) Scollegate il cavo dell'antenna dal televisore.
3) Collegiate il cavo dell'antenna all'ingresso antenna del videoregistratore (AERIAL).
4) Collegiate la presa (RF OUT) del videoregistratore alla presa di ingresso antenna del televisore. A tal fine servirsi del cavo antenna fornito con il videoregistratore.
5) Inserite le spine dei cavi di alimentazione del videoregistratore e del televisore nelle prese di corrente.

(lato posteriore del videoregistratore)

Altri Collegamenti

Collegamenti Euro A/V (Scart)

Il videoregistratore è dotato di due prese audio/video (EURO A/V) previste per il collegamento con altri apparecchi esterni provvisti, a loro volta, di prese audio/video. Questo tipo di collegamento è consigliato in quanto garantisce una migliore qualità audio e video.

I cavi Euro audio/video possono essere acquistati presso il vostro rivenditore.

Collegamento AV1 (TV) al Televisore

Se il televisore è dotato di prese audio/video, si consiglia di collegare la presa scart AV1 (TV) del videoregistratore alla presa audio/video posta sul retro del televisore. Per ulteriori informazioni, consultate il manuale di istruzioni del televisore.

Collegamento AV2 (DECODER) per Eventuali Apparecchi Esterni

Eventuali apparecchi esterni (decoder, un altro videoregistratore, videocamera ecc.) possono essere collegati alla seconda presa audio/video AV2 (DECODER).

Nota: Se si desidera collegare un televisore dotato di presa audio/video al videoregistratore, il televisore deve essere collegato alla presa AV1 (TV) del videoregistratore, e non a quella AV2 (DECODER). In caso contrario, il collegamento non funzionerebbe correttamente.

Modo d'ingresso Esterno

Per visionare o ricevere sorgenti d'immagine esterne (ricevitori satellitari, videocamere, un altro videoregistratore ecc.), collegate l'apparecchio alla presa AV2 (DECODER) e premete CHANNEL (▲/▼) o digitate «002» con i tasti numerici (per AV2) sul telecomando finché sullo schermo TV non apparirà «AV2». Se invece si utilizza la presa AV1 (TV), premete CHANNEL (▲/▼) o digitate «001» con i tasti numerici (per AV1) sul telecomando finché sullo schermo TV non apparirà «AV1».

Regolazioni Iniziali

Selezione della Lingua

Le seguenti procedure vanno seguite solamente in caso di interruzione di corrente o se il videoregistratore rimane scollegato per più di 30 secondi.

• Le impostazioni possono essere eseguite solo con il telecomando.
  1)Accendete il televisore e impostatelo sul canale video.
  2) Premete FUNCTION.
  3) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare la lingua desiderata.
  4) Premete MENU.

Modifica della Lingua Scelta

Procedete come segue per modificare la lingua sullo schermo TV:

• Le impostazioni possono essere eseguite solo con il telecomando.
  1) Premete MENU.
  2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.
  3) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «LINGUA», poi premete F.FWD/►.
  4) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare la lingua desiderata.

5) Premete MENU.

Impostazione del Canale Video

L'impostazione del canale video è necessaria se il videoregistratore è collegato al televisore tramite il cavo per antenna coassiale.

• Le impostazioni possono essere eseguite solo con il telecomando.
  1) Inserite una videocassetta registrata. Il videoregistratore si accenderà automaticamente e inizierà la riproduzione del nastro. Se ciò non si dovesse verificare, premete PLAY/▲.
  2) Selezionate e sintonizzate il televisore sul canale 36. •Se le immagini della videocassetta appariranno sullo schermo del televisore proseguite effettuando l'operazione descritta al punto 8). •Se il canale 36 è impostato su programma televisivo, o se l'immagine appare disturbata da linee d'interferenza, il convertitore RF deve essere impostato su un altro canale fra CA22 e CA69. Proseguite effettuando l'operazione descritta al punto 3).
  3) Premete e tenete premuto MENU.
  4) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «INIZIO PROGRAMMAZ», poi premete EFWD/►.
  5) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «RF OUT», poi premete F.FWD/►. Il menu RF OUT CA appariranno.
  6) Premete PLAY/▲ o STOP/▼ per selezionare un canale libero da trasmissioni tra il 22 e il 69, poi premete EFWD/►.
  7) Premete MENU per terminare. Impostate il canale TV sul RF OUT CANALE del videoregistratore. Le immagini del videoregistratore appariranno sullo schermo del televisore, se ciò non dovesse accadere, ripetete le operazioni descritte da 3) a 7), utilizzando un canale diverso non occupato da trasmissioni.
  8) Premete STOP/▼ per fermare il nastro.

Nota: Si può accedere al menu RF OUT CA anche tenendo premuto MENU del telecomando per 3 secondi, a videoregistratore spento, finché non apparirà il menu RF OUT CA.

Impostazione dell'ora

Il videoregistratore è dotato di un orologio con formato 24 ore. Per una corretta Registrazione col timer è necessario che l'ora sia impostata.

• Le impostazioni possono essere eseguite solo con il telecomando.
  1) Premete MENU.
  2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.
  3) Premete PLAY/▲ o STOP/▼ per selezionare «OROLOGIO», poi premete F.FWD/►.
  4) Premete PLAY/▲ o STOP/▼ finché non viene visualizzato l'anno giusto, poi premete F.FWD/►.
  5) Premete PLAY/▲ o STOP/▼ finché non viene visualizzato il mese giusto, poi premete F.FWD/►.
  6) Premete PLAY/▲ o STOP/▼ finché non viene visualizzato il giorno giusto, poi premete F.FWD/►.
  7) Premete PLAY/▲ o STOP/▼ finché non viene visualizzata l'ora giusta, poi premete F.FWD/►.
  8) Premete PLAY/▲ o STOP/▼ finché non vengono visualizzati i minuti giusti.
  9) Premete MENU per avviare l'orologio.

Nota:

• Premete REW/◀ per ritornare al punto precedente, durante lo svolgimento delle operazioni da 5) a 8).
• Benché i secondi non vengano visualizzati, cominciano comunque ad essere conteggiati a partire da 00 quando si esce premendo MENU. Utilizzate tale funzione per sincronizzare l'orologio sull'ora esatta.
• Se si scollega il videoregistratore o si verifica un'interruzione di corrente per più di 30 secondi potrebbe essere necessario reimpostare l'ora.

Memorizzazione dei Programmi Televisivi

La memorizzazione dei programmi televisivi non ancora presenti nel videoregistratore può essere effettuata in due modi.

Memorizzazione Automatica delle Emittenti

- Con la funzione «AUTOMATICALLY», i programmi vengono sintonizzati e registrati nella memoria del videoregistratore in sequenza, ad esempio: il primo programma individuato viene memorizzato nella posizione di programma 1 del videoregistratore, il secondo programma individuato viene memorizzato nella posizione di programma 2 del videoregistratore e così via.

- L'utilizzo della memorizzazione «Automatica» delle emittenti cancella tutti i canali memorizzati. Non utilizzate questa funzione se desiderate conservare le posizioni di alcuni dei programmi già memorizzati nel videoregistratore. In questo caso, servirsi della funzione di memorizzazione «Manuale» delle emittenti per sintonizzare singole emittenti televisive supplementari.

Memorizzazione Manuale delle Emittenti

- Ogni programma viene sintonizzato manualmente e singolarmente. Effettuate le operazioni indicate nella sezione «Memorizzazione Manuale delle Emittenti».

Prima della Memorizzazione delle Emittenti ...

- E' necessario impostare il canale video se il videoregistratore è collegato al televisore tramite il cavo coassiale, se il canale 36 è impostato su programma televisivo, o se l'immagine appare disturbata da linee d'interferenza. Consultate la sezione «Impostazione del Canale Video».

Memorizzazione Automatica delle Emittenti

E' possibile programmare il sintonizzatore affinché cerchi solo le emittenti locali.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Accendete il televisore e selezionate il programma video.
2) Premete MENU.
3) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.
4) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.
5) Premete PLAY/▲ o STOP/▼ per selezionare «AUTO», poi premete F.FWD/►.
- Il sintonizzatore ricerca e memorizza tutti i programmi ricevibili in zona. Dopo la scansione, il sintonizzatore si ferma sul canale memorizzato nella posizione più bassa.

Selezione di un Canale

Selezionate il canale desiderato utilizzando CHANNEL (▲/▼) o premendo direttamente i tasti numerici del telecomando.

• Digitate il numero del canale con due cifre per sveltire l'operazione. Per esempio, per selezionare il canale 6, premete prima lo 0 e poi il 6. Se premete solo il 6, il canale scelto viene selezionato dopo qualche secondo.
  • I canali disponibili vanno dall'1 al 99.

Memorizzazione Manuale delle Emittenti

• Le impostazioni possono essere eseguite solo con il telecomando.
  1) Premete MENU.
  2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.
  3) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.
  4) Premete PLAY/▲ o STOP/▼ per selezionare «MANUALE», poi premete F.FWD/►.
  5) Premete PLAY/▲ o STOP/▼ per selezionare «POSIZIONE», poi premete FFWD/►,

- Se il segnale ricevuto nel modo di sintonizzazione manuale è debole, è possibile modificare lo sfondo scegliendo tra il colore azzurro omogeneo e lo schermo disturbato dalle interferenze premendo TAPE COUNTER RESET.

6) Premete i tasti numerici, PLAY/▲ o STOP/▼ per selezionare la posizione del programma desiderata, poi premete F.FWD/▶.

•E' possibile selezionare le posizioni che vanno dal numero 01 al 99.
- Se la scritta [ON] appare alla destra di «SALTO», premete PLAY/▲ o STOP/▼ per evidenziare «SALTO». Poi, premete F.FWD/► per selezionare [OFF].
- Per eliminare i segnali d'interferenza, premete PLAY/▲ o STOP/▼ ripetutamente per evidenziare «DECODER». Poi, premete F.FWD/► per selezionare [ON].

7) Premete PLAY/▲ o STOP/▼ per selezionare «CANALE», poi premete FFWD/►. Premete PLAY/▲ o STOP/▼. Il sintonizzatore del videoregistratore inizierà automaticamente a cercare la prima emittente televisiva ricevibile. Quando si trova un canale, il videoregistratore interromperà la ricerca e l'immagine apparirà sullo schermo televisivo.

• Selezionate il numero del canale desiderato con i tasti numerici. Consultate il seguente Schema dei canali e digitate un numero a tre cifre per selezionare il numero del canale (per selezionare il canale 24, premete prima il tasto «0» e poi «2» e «4»).
• Se questo è il canale desiderato, premete F.FWD/▶.

Schema dei Canali
Indicazione Canali Canali TV
02 – 12 E2 – E12
13 – 20 A – H (Solo ITALIA)
21 – 69 E21 – E69
74 – 78 X, Y, Z, Z+1, Z+2
80 – 99,100 S1 – S20,GAP
121 – 141 S21 – S41

Questo videoregistratore riceve le bande HYPER e OSCAR.

8) Premete MENU per terminare.

Nota: Per confermare l'avvenuto inserimento dei programmi, premete CHANNEL (▲/▼).


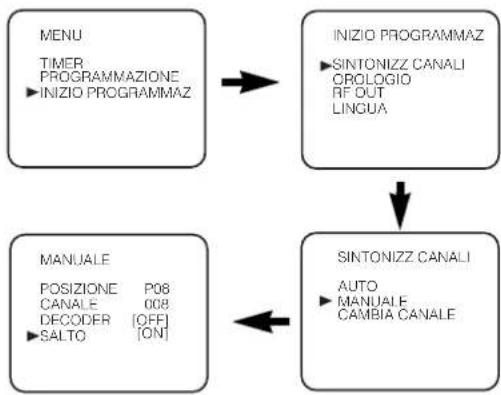

Saltare le Posizioni di Programma

E' possibili saltare i programmi che non si ricevono o guardano più tramite CHANNEL (▲/▼).

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.

3) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.

4) Premete PLAY/▲ o STOP/▼ per selezionare «MANUALE», poi premete F.FWD/►.

5) Premete PLAY/▲ o STOP/▼ per selezionare «POSIZIONE», poi premete F.FWD/►.

6) Premete i tasti numerici, PLAY/▲, o STOP/▼ per selezionare la posizione di programma desiderata, poi premete F.FWD/►.

7) Premete PLAY/▲ o STOP/▼ per selezionare «SALTO», poi premete F.FWD/► per selezionare [ON]. • Per memorizzare di nuovo lo stesso programma, premete F.FWD/►. «ON» viene sostituito da «OFF».

8) Premete MENU per terminare.

Nota: Per confermare la cancellazione di un programma, premete CHANNEL (▲/▼).

Spostamento delle Posizioni di Programma

Si possono spostare due programmi.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «INIZIO PROGRAMMAZ», poi premete F.FWD/►.

3) Premete PLAY/▲ o STOP/▼ per selezionare «SINTONIZZ CANALI», poi premete F.FWD/►.

4) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «CAMBIA CANALE», poi premete F.FWD/►.

5) Premete PLAY/▲ o STOP/▼ ripetutamente per selezionare il canale da spostare su un'altra posizione di programma, poi premete F.FWD/►.

• Non è possibile selezionare la posizione di programma vicino alla quale appare il simbolo «---». Questa posizione è impostata fissa su SALTO [ON].
  •Se nel modo per lo spostamento delle posizioni di programma ricevete un segnale debole, potete premere TAPE COUNTER RESET.

Premendolo ancora ritornate a uno sfondo con lo schermo disturbato da interferenze.

6) Premete PLAY/▲ o STOP/▼ ripetutamente finché il canale viene spostato ad un'altra posizione di programma, poi premete F.FWD/►.

7) Premete MENU.
    C["CAMBIA CANALE<br>P01: 02 P06: 07<br>P02: 03 P07: 08<br>P03: [04"] P08: 09
P04: 05 P09: 10
P05: 06 P10: 11]
    D["SINTONIZZ CANALI<br>AUTO<br>MANUALE<br>CAMBIA CANALE"] --> E["Posizione di programma<br>Canale di programma"]
    E --> F["CAMBIA CANALE<br>P01: 02 P06: 07<br>P02: 03 P07: 08<br>P03: 11 P08: 09<br>P04: 05 P09: 10<br>P05: 06 P10: [04"]]
    F --> G["CAMBIA CANALE<br>P01: 02 P06: 07<br>P02: 03 P07: 08<br>P03: 11 P08: 09<br>P04: 05 P09: 10<br>P05: 06 P10: 04"]

Funzioni Principali

Riproduzione

Allineamento della Pista

- Durante la riproduzione della videocassetta, la pista si allinea automaticamente (Digital Tracking Function). - Durante la riproduzione di nastri registrati in precedenza, con lo stesso o con un diverso apparecchio, strisce «di disturbo» (righe bianche e nere) possono apparire sullo schermo. In tal caso, premendo CHANNEL (▲/▼), potete regolare l'allineamento della pista manualmente finché le strisce scompaiono. Per tornare alla funzione DTR, fermate il nastro una volta e riavviate la riproduzione.

1) Accendete il televisore e selezionate il programma video. 2) Inserite nel videoregistratore un vidcocassetta registrata. Il videoregistratore si accende automaticamente. Se alla cassetta è stata tolta la linguetta di protezione contro la registrazione, la riproduzione comincia automaticamente.

3) Premete PLAY/▲ per iniziare la riproduzione.

• L'allincamento della pista parte automaticamente (Digital Tracking Function) quando iniziate la riproduzione. Per regolare manualmente il tracking, premete CHANNEL (▲/▼).

- Utilizzando il tasto del videoregistratore Premete semplicemente PLAY sul videoregistratore. Il videoregistratore si accende automaticamente e la riproduzione comincia. (Funzione di Inizio Rapido)

- Utilizzando il tasto del telecomando Premete FUNCTION per accendere il videoregistratore e poi premete PLAY/▲.

4) Premete STOP/▼ per terminare la riproduzione.

Ricerca Immagini Rapida

1) Premere F.FWD/▶ o REW/◀ per vedere una videocassetta ad alta velocità in avanti o a ritroso. In tal modo, il suono risulterà distorto.
2) Premere nuovamente il pulsante. Il VCR effettuerà ora la ricerca ad altissima velocità (questa funzione non sarà attiva per i nastri NTSC).
3) Premete PLAY/▲ per tornare alla riproduzione normale.

Fermo Immagine

Premete PAUSE/STILL durante la riproduzione per realizzare un fermo immagine sullo schermo.

• Se premete PAUSE/STILL per realizzare un fermo immagine, di solito appaiono strisce di disturbo sullo schermo TV. Ciò è normale, anche se ogni volta che premete PAUSE/STILL le lince cambiano di posizione.
• Se l'immagine inizia a vibrare verticalmente, stabilizzatela premendo CHANNEL (▲/▼) nel modo Fermo.
• Se il videoregistratore resta nel modo Fermo immagine per più di cinque minuti, si arresta automaticamente per proteggere il nastro e le testine video.

• Solitamente compaiono sullo schermo strisce «di disturbo» (strisce bianche e nere o puntini). E' una cosa normale. L'immagine ferma, oltre a presentare strisce di «disturbo», è in bianco e nero.
  Ciò non è dovuto ad un difetto dell'apparecchio ma è semplicemente una conseguenza della tecnologia utilizzata per produrre un videoregistratore dotato di modo LP.

Registrazione

Vedere e Registrare Una Trasmissione

1) Inserite una videocassetta con la linguetta di protezione intatta. (Se necessario, fate avanzare o riavvolgere il nastro fino al punto in cui voi volete che abbia inizio la registrazione.)
2) Selezionate il programma televisivo da registrare con i tasti numerici o con CHANNEL (▲/▼).
3) Premete SPEED/SYSTEM per selezionare la velocità del nastro (SP/LP).
4) Premete REC/OTR per iniziare la registrazione. • L'indicatore REC appare.
5) Premete STOP/▼ a registrazione finita.

Saltare Scene del Programma Durante la Registrazione

1) Premete PAUSE/STILL per arrestare temporaneamente la registrazione.
Il tempo di pausa restante è visualizzato sullo schermo coi simboli ■, ognuno dei quali rappresenta 1 minuto. Dopo 5 minuti, il videoregistratore si arresta automaticamente per impedire il danneggiamento del nastro.
2) Premete PAUSE/STILL o REC/OTR per riprendere la registrazione.

Registrazione di Una Trasmissione Differente da Quella Che si Sta Guardando

Potete registrare una trasmissione mentre contemporancamente ne guardate un'altra.

Per iniziare la registrazione effettuate le procedure descritte ai punti da 1) a 4) della sezione «Vedere e Registrare Una Trasmissione». Poi impostate il televisore sul programma televisivo desiderato.

Controllo della Registrazione

Impostate il televisore sul programma video.

Funzione di Montaggio

• Con questa funzione si può decidere in quale punto del nastro far cominciare una nuova registrazione senza pause.
  1) Inserite una videocassetta registrata. Premete PLAY/▲ per iniziare la riproduzione.
  2) Premete PAÜSE/STILL nel punto del nastro in cui volete iniziare la nuova registrazione.
  3) Premete REC/OTR. Il videoregistratore si trova nel modo Pausa registrazione.
  4) Premete CHANNEL (▲/▼) per selezionare il programma da registrare.
  5) Premete REC/OTR o PAUSE/STILL per iniziare la registrazione.
  6) Premete STOP/▼ a registrazione finita.

Funzioni Avanzate

Memoria del Contatore

Questa funzione può essere utilizzata per memorizzare un punto iniziale che si desidera rivedere. Potete cercare facilmente questo punto facendo riavvolgere o avanzare il nastro.

Nota: • Se un nastro comprende sia programmi registrati col sistema PAL, che col sistema NTSC, quest operazione non funziona correttamente.
- TAPE COUNTER MEMORY non funziona se il modo Ripeti Auto è impostato su ON. In tal caso, impostare il modo Ripeti Auto su OFF.

1)Fermate una videocassetta nel punto desiderato.

2) Premete TAPE COUNTER RESET in modo che appaia 0:00:00.

3) Premete TAPE COUNTER MEMORY in modo che sullo schermo televisivo appaia la lettera «M».

4) Premete REC/OTR o PLAY/▲. • Premete STOP/▼ alla fine della registrazione o della riproduzione.

5) Premete REW/◀ o F.FWD/▶. Quando il contatore raggiunge 0:00:00 (ca.), il videoregistratore si ferma automaticamente.

Per Abbandonare il Modo Tape Counter Memory

Premete TAPE COUNTER MEMORY in modo che la «M» scompaia dal display.

Nota: Se impostate il modo Ripeti Auto su ON, mentre è attivo Counter Memory, il videoregistratore esce automaticamente dal modo Counter Memory.

Questa funzione consente di impostare la durata di una registrazione premendo semplicemente REC/OTR.

1) Effettuate le operazioni da 1) a 3) della sezione «Vedere e Registrare Una Trasmissione».

2) Premete ripetutamente REC/OTR finché nell'angolo in alto a sinistra dello schermo televisivo non appaia la durata di registrazione desiderata.

La registrazione si ferma automaticamente al raggiungimento di 0:00 sul display.

• Per verificare il tempo restante durante una registrazione OTR Premete DISPLAY.
• Per modificare la durata di registrazione durante una registrazione OTR Premete ripetutamente REC/OTR finché non appaia la durata desiderata.
• Per arrestare una registrazione OTR prima che la registrazione sia terminata Premete STOP/▼.
• Per annullare la funzione OTR senza arrestare la registrazione Premete ripetutamente REC/OTR finché non appaia «●» senza la durata di registrazione.

Riproduzione «Ripeti Auto»

Il videoregistratore è dotato della funzione Ripeti Auto che vi permette di ripetere una videocassetta all'infinito senza premere PLAY/▲.

• Le impostazioni possono essere eseguite solo con il telecomando.
• Inserite una videocassetta registrata nel videoregistratore.

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «PROGRAMMAZIONE», poi premete F.FWD/►.

3) Premete PLAY/▲ o STOP/▼ per selezionare «RIPETI AUTO».

4) Premete F.FWD/▶ in modo che «ON» appaia vicino ad «RIPETI AUTO» sullo schermo del televisore. Se il videoregistratore è nel modo Stop, Ripeti Auto parte automaticamente.

Se il menu rimane sullo schermo, premete MENU per terminare, quindi premete PLAY/▲.

Nota: • Una volta selezionato, il modo Ripeti Auto resta in funzione anche dopo lo spegnimento del videoregistratore.

• TAPE COUNTER MEMORY non funziona se il modo Ripeti Auto è impostato su ON.

- Se impostate il modo Ripeti Auto su ON, mentre è attivo Counter Memory, il videoregistratore esce automaticamente dal modo Counter Memory.

Per Interrompere la Riproduzione

Premete STOP/▼.

Per Terminare il Modo Ripeti Auto

Ripetete i passi 1) a 3). Poi premete F.FWD/▶.

Sullo schermo TV apparirà «OFF» accanto a «RIPETI AUTO». Premete MENU per terminare.

Selezione dell'immagine

Questa funzione permette di selezionare la qualità dell'immagine di una videocassetta.

- Le impostazioni possono essere eseguite solo con il telecomando.

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «PROGRAMMAZIONE», poi premete F.FWD/►.

3) Premete PLAY/▲ o STOP/▼ per selezionare «IMMAGINE».

4) Premete F.FWD/▶ finché non appare sullo schermo televisivo il modo desiderato (NORMALE, SOFT o NITIDO).

5)Premere MENU per terminare.

Nota: Una volta selezionata, la funzione Selezione dell'immagine resta in funzione anche dopo lo spegnimento del videoregistratore.

Funzioni Automatiche

Riavvolgimento, Espulsione e Spegnimento Automatici

Il videoregistratore riavvolge automaticamente la videocassetta quando arriva alla fine della registrazione, della riproduzione o dell'avanzamento. Successivamente provvede anche ad espellere il nastro e a spegnersi.

- La videocassetta non viene riavvolta automaticamente durante la registrazione col timer o quella One Touch Recording.

- Se il modo Counter Memory è attivo, la videocassetta si riavvolge fino a raggiungere M0:00:00 e il videoregistratore entra nel modo Stop.

Espulsione

Si può espellere il nastro col videoregistratore acceso o spento, ma collegato all'alimentazione elettrica.

- Se è impostata una registrazione col timer, è possibile espellere il nastro solo se il videoregistratore è acceso.

Contatore di Tempo Reale

- Indica il tempo di registrazione o riproduzione trascorso in ore, minuti e secondi (non in caso di parti vuote).

- L'indicazione « – » appare quando il nastro viene riavvolto oltre la posizione «0:00:00» del contatore.

Registrazione col Timer

Potete programmare il videoregistratore in modo tale che, in vostra assenza, si accenda da solo, registri una trasmissione e poi si spenga. E' possibile programmare in anticipo fino a 8 registrazioni in determinati giorni, giornalmente o settimanalmente nell'arco di un anno.

- Le impostazioni possono essere eseguite solo con il telecomando.

- Inserite una videocassetta con la linguetta di protezione intatta. (se necessario fate riavvolgere o avanzare il nastro fino al punto in cui volete che abbia inizio la registrazione.)

1) Premete MENU.

2) Premete PLAY/▲ o STOP/▼ per selezionare «TIMER», poi premete F.FWD/►.

Nota: Se non avete ancora impostato l'ora, sullo schermo appare il menu per impostarla «OROLOGIO». In tal caso, effettuate le operazioni descritte nella sezione «Impostazione dell'ora». Impostate poi il timer.

- Se premete F.FWD/▶ dopo aver premuto PLAY/▲ o STOP/▼ durante le operazioni da 3) a 9), il modo di immissione passa all'opcrazione successiva.

- Se non premete F.FWD/▶ entro 5 secondi dall'impostazione della funzione desiderata, il modo d'immissione passa all'operazione successiva.

- Premete REW/◄ per tornare indietro di un'operazione quando effettuate le operazioni descritte da 4) a 9). Se premete REW/◄ mentre il NUMERO TIMER lampeggia, tutta la programmazione viene cancellata.

3) Il numero del programma timer lampeggia. Premete PLAY/▲ o STOP/▼ ripetutamente finché non compare il numero del programma timer desiderato. Poi premete FFWD/▶.

4) Per registrare una trasmissione solo una volta: Premete PLAY/▲ o STOP/▼ ripetutamente finché non appare il mese desiderato.

Per registrare trasmissioni giornaliere: Per registrare una trasmissione televisiva con regolarità, dal lunedì al venerdì, alla stessa ora, sullo stesso canale. Mentre le cifre dei mesi lampeggiano, premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «LUN-VEN».

Per registrare trasmissioni quotidiane: Per registrare una trasmissione televisiva con regolarità, ogni giorno, alla stessa ora, sullo stesso canale. Mentre le cifre dei mesi

lampeggiano, premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «LUN-DOM».

Per registrare trasmissioni settimanali: Per registrare una trasmissione televisiva una volta la settimana, alla stessa ora, sullo stesso canale. Mentre le cifre dei mesi lampeggiano, premete PLAY/▲ o STOP/▼ ripetutamente per selezionare «S-LUN» (es.: ogni lunedì).

5) Per registrare una sola volta: Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzato il giorno del mese desiderato.

6) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzata l'ora d'inizio desiderata. Poi digitate i minuti esatti.

7) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzata l'ora di fine desiderata. Poi digitate i minuti esatti.

8) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzato il programma televisivo desiderato

9) Premete PLAY/▲ o STOP/▼ ripetutamente finché non viene visualizzata la velocità del nastro desiderata.

10) Premete F.FWD/▶. Il programma timer 1 è stato completato.

- Per impostare altri programmi timer, ripetere le operazioni da 3) a 10).

11) Premete MENU per terminare.

12) Premete FUNCTION per attivare la registrazione col timer. L'indicatore TIMER appare.

Interrompere una Registrazione col timer già in-iziata

Premete STOP/EJECT del videoregistratore.

Nota: STOP/▼ del telecomando non funziona durante la registrazione Automatica col Timer.

Per Modificare la Programmazione col Timer

Per correggere un programma timer automatico dopo aver finito di impostarlo:

1) Ripetete le operazioni da 1) a 3) della sezione «Registrazione col Timer».
2) Selezionate le impostazioni da modificare mediante F.FWD/▶ o REW/◀.
3) Digitare i numero corretti mediante PLAY/▲ o STOP/▼, poi premete F.FWD/►.
4) Premete MENU per terminare.
5) Premete FUNCTION per ripristinare il modo standby del timer.

Per Cancellare o Controllare Gli Orari di Inizio e Fine

1) Ripetete le operazioni da 1) a 2) della sezione «Registrazione col Timer».
2) Selezionate il numero del programma da controllare mediante PLAY/▲ o STOP/▼. I dettagli del programma timer selezionato appaiono sullo schermo televisivo. Potete cancellare l'intero programma premendo REW/◄.
3) Premete MENU per terminare.

Evitate la Sovrapposizione di Programmi...

La programmazione non funziona se più programmi timer vengono sovrapposti.

Consigli per la Registrazione Col Timer

• Se manca la corrente o se il videoregistratore rimane scollegato per più di 30 secondi, l'impostazione dell'orario e tutte le altre impostazioni del timer andranno perse.
• Se il nastro termina prima della fine della registrazione, il videoregistratore entra subito nel modo Stop, espelle il nastro e si spegne. L'indicatore TIMER lampeggia.
• Se nel videoregistratore non è inscrita una videocassetta, non è possibile eseguire una registrazione col timer e l'indicatore TIMER lampeggia. Se la videocassetta è priva della linguetta di protezione, la videocassetta sarà espulsa e l'indicatore TIMER lampeggerà. Inserire una videocassetta registrabile.
• Al termine di tutte le registrazioni col timer, l'indicatore TIMER lampeggerà. Per riprodurre o espellere la videocassetta registrata, premete prima FUNCTION e quindi PLAY/▲ o EJECT. Per riavvolgere il nastro fino all'inizio dei programmi registrati, premete AUTO RETURN sul videoregistratore.
• Quando il videoregistratore è nel modo di registrazione col timer, il televisore collegato al videoregistratore può essere acceso o spento.
• Il videoregistratore esegue la registrazione col timer solo dopo essere entrato in standby.

Ritorn Aut

Utilizzo del Tasto AUTO RETURN

Al termine di tutte le registrazioni col timer (l'indicatore TIMER lampeggia), premete prima AUTO RETURN sul videoregistratore. La videocassetta viene riavvolta fino all'inizio del programma (o programmi) registrato.

Nota: Qualora in memoria vi fossero ancora registrazioni col timer, premete FUNCTION per accendere il vidcoregistratore e poi AUTO RETURN. In questo caso, se premete una volta un qualsiasi altro tasto e poi RITORN AUT, quest'ultima funzione non viene eseguita.

Utilizzo del Menu del Videoregistratore

RITORN AUT non viene eseguito in presenza di ulteriori programmi timer inclusi quelli quotidiani, giornalieri e settimanali.

1) Premete MENU.
2) Premete PLAY/▲ o STOP/▼ ripetutamente per evidenziare «PROGRAMMAZIONE», poi premete E.FWD/►.
3) Premete PLAY/▲ o STOP/▼ per evidenziare «RITORN AUT», poi premete F.FWD/►. La scritta [ON] compare vicino a «RITORN AUT».
4) Premete MENU.

Visione del Programma Registrato

Premete FUNCTION per accendere il videoregistratore, poi premete PLAY/▲.

Sicurezza Bambini

Con questa funzione è possibile bloccare tutti i tasti del videoregistratore e del telecomando.

L'indicatore FUNCTION appare.

1) Premete e tenete premuto FUNCTION sul telecomando per 5 secondi finché gli indicatori TIMER, REC e TAPE IN iniziano a lampeggiare. La Sicurezza bambini è attivata. Per disattivarla, premete e tenete premuto nuovamente FUNCTION sul telecomando per 5 secondi.

Quando la funzione Sicurezza Bambini è attivata:

• Il videoregistratore rimane spento anche se inserite una videocassetta.
• Potete premere EJECT per rimuovere la videocassetta (se non è stata programmata una registrazione col timer o se questa è già terminata).
• Le registrazioni col timer vengono eseguite come programmato, anche se è inserita la Sicurezza Bambini. Durante l'intera registrazione col timer, le lettere «P.L.» appaiono sul display.

Duplicazione di una Videocassetta

Potete fare copie delle videocassette girate dai vostri amici o parenti.

ATTENZIONE:

- E' vietata la duplicazione o la copia di video, film o altro materiale protetto dai diritti d'autore (copyright).

Collegate il videoregistratore per la registrazione (quest'apparecchio), il videoregistratore per la riproduzione (un altro apparecchio) e un televisore seguendo lo schema sottostante.

1) Inserite la videocassetta da duplicare e riprodurre nel videoregistratore utilizzato per la riproduzione.
2) Inserite una videocassetta vergine, o da cancellare, nel vano cassette del videoregistratore utilizzato per la registrazione.
3) Premete SPEED/SYSTEM sul telecomando per selezionare la velocità di registrazione desiderata (SP/LP).

Pulizia e Manutenzione

Pulizia dell'apparecchio

• Pulite il pannello frontale e le altre superfici esterne del videoregistratore con un panno morbido, precedentemente immerso in acqua tiepida e poi strizzato bene.
• Non usate mai solventi o alcol. Non spruzzate insetticidi in prossimità del videoregistratore. Simili agenti chimici potrebbero provocare danni e scolorimento delle superfici con cui vengono a contatto.

Pulizia Automatica delle Testine Video

• Ogniquivalvolta che si inserisce o si estrae una videocassetta, le testine video vengono pulite automaticamente.
• Le immagini riprodotte potrebbero apparire sfocate o disturbate, anche se le immagini ricevute direttamente dal televisore sono nitide. Ciò non significa che il programma registrato è stato parzialmente cancellato, ma che dello sporco si è accumulato sulle testine video a seguito di un uso prolungato o di un utilizzo di videocassette noleggiate o

4) Selezionate la posizione «AV2» sul videoregistratore utilizzato per la registrazione. Consultate la sezione «Altri Collegamenti».
5) Premete REC/OTR sul videoregistratore utilizzato per la registrazione.
6) Iniziate la riproduzione della videocassetta nel videoregistratore utilizzato per la riproduzione.
7) Per arrestare la registrazione, premere STOP/EJECT sul videoregistratore di registrazione, poi arrestare la riproduzione della videocassetta nel videoregistratore di riproduzione.

Nota: • Per una buona riuscita della duplicazione, cercate di utilizzare i comandi posti sul pannello frontale del videoregistratore. Il telecomando potrebbe interferire con l'operazione di riproduzione del secondo videoregistratore.

- Se le immagini o i colori risultano sbiaditi, la videocassetta potrebbe essere protetta contro la duplicazione.

Per controllare la registrazione

Accendete il televisore e selezionate il programma video.

Display Sullo Schermo

Per verificare il Contatore, l'Orologio e il numero di canale, premete DISPLAY. Ogni volta che DISPLAY viene premuto, lo schermo del televisore cambia come raffigurato nello schema sottostante:

Quando si sceglie il canale mediante i tasti del telecomando, scegliete il canale desiderato (numero della posizione).

Nota: Se le istruzioni a video o gli indicatori sul pannello anteriore mostrano una scritta anomala o non mostrano alcuna scritta, scollegate il vidcoregistratore per 2 minuti, poi ricollegatelo. Si noti che lo scollegamento farà cancellare le impostazioni della lingua, dell'orologio e del timer.

vecchie. La pulizia delle testine video richiede conoscenze tecniche, per cui è consigliabile rivolgersi al rivenditore più vicino. Fate pulire le testine soltanto se si verificano i suddetti problemi.

Servizio Assistenza

Nel caso in cui il videoregistratore dovesse guastarsi, non tentate di ripararlo da soli. All'interno dell'apparecchio non vi sono parti riparabili dall'utente. Spegnete l'apparecchio, staccate la spina e rivolgetevi ad un Centro Assistenza per la riparazione.

Guida per la Ricerca di Guasti

Se avete seguito le istruzioni per l'uso del videoregistratore contenute il questo libretto e ciononostante incontrate difficoltà, leggete quanto riportato qui appresso. La colonna sinistra descrive il sintomo per individuare il guasti e quella destra i possibili rimedi per risolvere i problemi.

SINTOMO RIMEDIO
Non c'è alimentazione.	Collegate il cavo di alimentazione alla presa.Accendete il videoregistratore.
La registrazione col timer non funziona.	Accertatevi che la registrazione col timer sia impostata correttamente.Spegnete il videoregistratore.Accertatevi che l'ora nel videoregistratore sia impostata correttamente.
La registrazione non avviene.	La linguetta di protezione della cassetta è stata rimossa. Coprite il foro con del nastro adesivo.
Immagini di pessima qualità o nessuna immagine durante la riproduzione.	Selezionate il programma video sul televisore.Regolate la sintonia fine del televisore.
Nessuna immagine durante la riproduzione, sebbene si senta l'audio.	Pulite le testine video. Rivolgetevi ad un Centro Assistenza Autorizzato.
Le immagini riprodotte appaiono disturbate.	Regolate il controllo del tracking con CHANNEL (▲/▼).
Non è possibile vedere le trasmissioni televisive.	Controllate il cavo antenna e i vari collegamenti.Selezionate il programma video sul televisore.
Il telecomando non funziona (Remote Control).	Sostituire le batterie del telecomando.
Le immagini e i colori risultano sbiaditi durante la duplicazione di una videocassetta.	La videocassetta potrebbe essere protetta contro la duplicazione.

Tutelate l'ambiente!!!

• Non gettate le batterie usate tra i rifiuti domestici.
• Smaltitele negli appositi contenitori (per batterie usate o rifiuti speciali)

Per ulteriori informazioni rivolgetevi all'amministrazione comunale.

Caratteristiche

Caratteristiche Generali

Sistema TV PAL B/G	standard TV
Testine video Sistema di	ricerca Helical a2 testine rotanti
Larghezza nastro 12,65 mm
Velocità nastro SP :23,39 mm/sec.	LP :11,70 mm/sec.
Canali sintonizzatore E2+E12	E21~E69A~H (solo per l'Italia)CATV

Nota: Questo Videoregistratore è dotato di un videosintonizzatore di banda HYPER e OSCAR per la ricezione di canali speciali supplementari diffusi via cavo (CATV).

Convertitore RF Convertitore di	segnaleUHF incorporato
Uscita modulare Canale UHF dal 22 al 69(regolabile)
Indicatore ora Sistema 24 ore
Temperatura di funzionamento 5°C ~ 40°C
Collegamenti AERIALRF OUTAUDIO/VIDEO	Presa coassiale, femminaeSpina coassiale, maschioPresa Scart a 21 pini x 2

Dati Elettrici

Livello uscita video 1 Vp-p
Impedenza uscita video 75	non bilanciato
Livello uscita audio -6 dBv
Livello ingresso video 0,5 ~ 2,0 Vp-p
Livello ingresso audio -10 dBv
Rapporto S/N video (STANDARD)	45 dB
Rapporto S/N audio (STANDARD)	41 dB

Altri Dati

Alimentazione	220-240V ~ 50Hz
Consumo di corrente	25 Watts
Dimensioni	L 360 mmA 92 mmP 226 mm
Peso	2,4 Kg ca.

Nota: Design e dati tecnici sono soggetti a modifiche senza preavviso e senza obblighi legali da parte della nostra azienda.

Dichiarazione di Conformita'

VCR 4505

E' COSTRUITO IN CONFORMITA' ALLE PRESCRIZIONI DEL D.M. N. 548 DEL 28.8.1995 PUBBLICATO SULLA GAZZETTA UFFICIALE N. 301 DEL 28.12.1995 ED IN PARTICOLARE E' CONFORME A QUANTO SPECIFICATO NELL'ARTICOLO 2 COMMA 1 DELLO STESSO DECRETO.

CE

L'AZIENDA, AL FINE DI MIGLIORARE I PRODOTTI E PER ESIGENZE DI PRODUZIONE, SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI TECNOLOGICHE, ESTETICHE, DIMENSIONALI SENZA OBBLIGO DI PREAVVISO.

EN 55013: 2001

EN 55020: 20021

EN 61000-3-2: 2000

EN 61000-3-3: 1995 + A1: 2001

EN 60065: 1998

Garanzia

Garanzia

L'apparecchio da noi distribuito è garantito per una durata di 24 mesi dalla data di acquisto (scontrino fiscale).

Nel periodo di garanzia riparcremo o, a nostra discrezione, sostituiremo gratuitamente l'apparecchio o i rispettivi accessori*) che presentino difetti di materiale o di fabbricazione. Le prestazioni in garanzia non implicano una proroga della durata della Garanzia né danno diritto a richiedere una nuova garanzia!

Come prova di acquisto vale lo scontrino fiscale. Senza tale prova non è possibile sostituire o riparare gratuitamente il prodotto.

Al fine di ottenere un intervento in garanzia, si prega di spedire l'apparecchio base nella sua confezione originale, accompagnato dallo scontrino fiscale, al proprio rivenditore.

*) I danni agli accessori non implicano automaticamente la sostituzione gratuita dell'intero apparecchio. In questo caso, si prega di rivolgersi alla nostra linea diretta!

La riparazione di parti in vetro o in plastica danneggiate è, di norma, a pagamento!

I difetti agli accessori o alle parti soggette a usura (ad es., elettrodi motore, ganci plastici, cinghie di trasmissione, telecomando di ricambio, spazzolini di ricambio, lame a sega, ecc.), come pure interventi di pulizia, manutenzione o sostituzione delle parti soggette a usura, non sono coperti dalla presente garanzia e sono pertanto soggetti a pagamento!

Eventuali tentativi non autorizzati di riparare il prodotto invalideranno la Garanzia.

Allo scadere della Garanzia

Una volta scaduta la Garanzia, eventuali interventi di riparazione eseguiti da rivenditori specializzati o centri di riparazione saranno a pagamento.

IT

AEG
