Produkttyp	Videokassettenrekorder (VCR)
Marke	AEG
Modell	VCR 4500
Aufnahmeformat	VHS
Wiedergabeformat	VHS
Bandgeschwindigkeiten	SP (Standard Play), LP (Long Play)
Videoköpfe	4 (HQ-System)
Timeraufnahme	Ja, bis zu 8 Ereignisse über 1 Monat
Automatische Kopfreinigung	Ja, beim Einlegen und Entnehmen der Kassette
Stromversorgung	AC 220–240 V, 50 Hz
Leistungsaufnahme	20 W (max)
Gewicht	3,5 kg (7,7 lb)
Abmessungen (B × T × H)	430 × 260 × 90 mm (16,9 × 10,2 × 3,5 Zoll)
Farbe	Silber und Schwarz
Fernbedienung	Ja, enthalten (IR)
Eingänge	HF-Antenne (Koaxial), AV-Eingang (RCA, 1×)
Ausgänge	HF-Antenne (Koaxial), AV-Ausgang (RCA, 1×), SCART (1×)
Spurnachführung	Automatische und manuelle Einstellung
Bildschirmanzeige	Ja, programmierbares Menü
Sprachunterstützung	Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch und weitere

Häufig gestellte Fragen - VCR 4500 AEG

Wie stelle ich die Timeraufnahme an meinem AEG VCR 4500 ein?

Drücken Sie die Timer-Taste auf der Fernbedienung. Verwenden Sie die Pfeiltasten, um Datum, Startzeit, Endzeit und Kanal einzustellen. Bestätigen Sie mit OK. Stellen Sie sicher, dass eine Kassette mit intaktem Schreibschutzschieber eingelegt ist.

Warum ist das Bild verschneit oder verrauscht?

Ein verschneites Bild deutet in der Regel auf schlechte Bandqualität, verschmutzte Videoköpfe oder ein schwaches Antennensignal hin. Reinigen Sie die Köpfe mit einer handelsüblichen VHS-Kopfreinigungskassette. Stellen Sie die Tracking-Steuerung an der Vorderseite oder der Fernbedienung ein. Überprüfen Sie die Antennenanschlüsse.

Kann ich diesen Videorekorder an einen modernen Fernseher mit HDMI anschließen?

Da dieser Videorekorder Composite-Video und Audio über RCA oder SCART ausgibt, benötigen Sie einen Adapter (RCA-zu-HDMI-Konverter), um ihn an einen modernen Fernseher ohne Composite-Eingänge anzuschließen.

Wie reinige ich die Videoköpfe?

Verwenden Sie eine nasse VHS-Kopfreinigungskassette. Legen Sie sie ein und lassen Sie sie 10–15 Sekunden lang laufen. Verwenden Sie keine trockenen Reiniger, da diese die Köpfe abnutzen können. Wiederholen Sie den Vorgang, wenn sich das Bild nicht verbessert.

Was bewirkt der Schalter 'VCR/TV'?

Dieser Schalter wählt aus, ob der HF-Ausgang das VCR-Signal oder das Antennensignal sendet. Stellen Sie ihn auf VCR, um Video vom Videorekorder anzusehen, und auf TV, um Kabel- oder Antennenkanäle anzusehen.

Warum schaltet sich der Videorekorder nicht ein?

Überprüfen Sie, ob das Netzkabel fest eingesteckt ist. Versuchen Sie eine andere Steckdose. Wenn sich der Videorekorder immer noch nicht einschaltet, könnte die interne Sicherung durchgebrannt oder das Netzteil defekt sein. Wenden Sie sich an einen Techniker.

Wie werfe ich eine festsitzende Kassette aus?

Wenn die Kassette nicht ausgeworfen wird, ziehen Sie den Netzstecker für 30 Sekunden und stecken Sie ihn wieder ein. Drücken Sie erneut Eject. Wenn sie immer noch feststeckt, lösen Sie die Kassette manuell, indem Sie eine Büroklammer in das manuelle Auswurfloch an der Unterseite einführen (siehe Handbuch).

Wie stelle ich das Tracking manuell ein?

Drücken Sie die Track-Taste auf der Fernbedienung und verwenden Sie dann die Pfeiltasten nach oben/unten, um die Einstellung anzupassen, bis das Bild klar ist. Alternativ können Sie den Tracking-Drehknopf an der Vorderseite verwenden, falls vorhanden.

Kann ich vom Kabelfernsehen aufnehmen?

Ja, schließen Sie das Kabelsignal an den HF-Eingang an. Stellen Sie den Videorekorder mit den CH-Tasten auf den gewünschten Kanal ein. Möglicherweise müssen Sie den HF-Konverterkanal (normalerweise UHF 36) im Menü einstellen.

Wie benutze ich die Fernbedienung?

Legen Sie zwei AA-Batterien in die Fernbedienung ein. Richten Sie sie auf den IR-Sensor des Videorekorders. Verwenden Sie die Tasten Play, Record (gleichzeitig mit Play drücken), Rewind, Fast Forward, Stop und Pause. Die Fernbedienung steuert auch die Timereinstellungen.

BEDIENUNGSANLEITUNG VCR 4500 AEG

SICHERHEITSHINWEISE 2

VOR DER INBETRIEBNAHME 2

INSTALLATION 4

WICHTIGSTE FUNKTIONEN 8

FORTGESCHRITTENER BETRIEB ....10

WARTUNG 14

LEITFADEN FÜR DIE FEHLERSUCHE 14

TECHNISCHE DATEN 15

KONFORMITÄTSERKLÄRUNG 15

FUNKTIONEN

• Hi - Fi System
• Automatische Operationen
• Bildschirmanzeige
• Wiedergabe mit automatischer Wiederholung

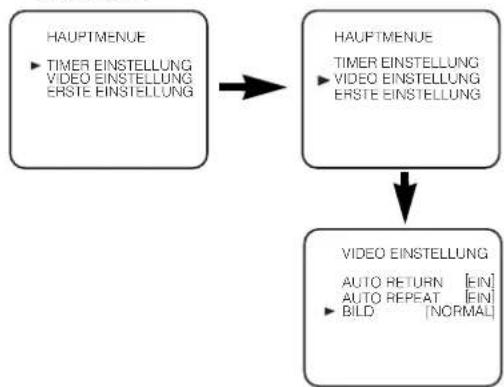

• Bildwahl
• One-Touch-Aufnahme
• Kindersicherung
• Automatische Rückkehr

MITGELIEFERTES ZUBEHÖR

• Fernbedienung
  • Zwei R6-Batterien
  • RF-Kabel

WICHTIGE COPYRIGHT INFORMATION

Unautorisierte Aufnahme oder Verwendung von Fernsehübertragungen, Videokassetten, Filmmaterial oder anderem Material kann geltendes Urheberrecht verletzen. Wir übernehmen keine Verantwortung für die unberechtigte Duplizierung, Verwendung oder andere Tätigkeiten, die die Rechte der Urheber beeinträchtigen.

EIN HINWEIS ZUM RECYCLING

Die Verpackungsmaterialien dieses Gerätes sind recyclebar und können wieder verwendet werden. Entsorgen Sie bitte jegliche Materialien entsprechend der regionalen Umweltschutzgesetze.

• Timer-Aufnahme
  • Automatischer Kopfreiniger
  • NTSC-Wiedergabe
• Quick-Find (Schnellsuche)
• Index/Time Search (Indexsuche/Zeitsuche)
• Zeitlupe
  • AUDIO/VIDEO Eingangsbuchsen
  • AUDIO OUTPUT L/R Buchsen

Batterien sollten niemals weggeworfen oder verbrannt werden, sondern immer entsprechend der regionalen Richtlinien für chemischen Abfall entsorgt werden.

Modellnummer / Seriennummer

Dieses Gerät besitzt eine Seriennummer, die sich auf der Rückseite befindet. Bitte notieren Sie die Modellnummer und Seriennummer des Geräts, und bewahren Sie diese Information zur Bezugnahme auf.

Modellbezeichnung: VCR 4500

Seriennummer: ____

0VMN04113

HG462ED*****

GE

SICHERHEITSHINWEISE

ACHTUNG:

• STROMFÜHRENDE TEILE INNEN. KEINE SCHRAUBEN ENTFERNEN.
- ZUR VERMEIDUNG VON FEUER UND ELEKTRISCHEN SCHLÄGEN DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.
• GEFÄHRLICHE SPANNUNG INNENLIEGEND

Vorsichtmaßnahmen

• Verwenden Sie mit diesem Videorecorder nur Kassetten mit dem VHS Zeichen.
• Versuchen Sie nicht, das Gehäuse zu öffnen. Es gibt innen keine Bauteile, die Sie warten können. Wartung nur durch qualifizierten Kundendienst.
• Gehäuseschlitze und -öffnungen an den Seiten oder an der Unterseite dienen der Lüftung. Um einen zuverlässigen Betrieb zu gewährleisten, und um das Gerät vor Überhitzung zu schützen, dürfen diese Öffnungen nicht blockiert oder abgedeckt werden.
• Vermeiden Sie eine Aufstellung in geschlossenen Räumen wie Bücherregalen, außer eine korrekte Lüftung ist gewährleistet.
• Halten Sie das Gerät von Heizkörpern oder anderen Wärmequellen fern.
• Vermeiden Sie den Betrieb in der Nähe von starken magnetischen Feldern.
• Niemals Objekte irgendeiner Art durch die Gehäuseschlitze und -öffnungen in den Vidcoreccorder stecken, da sie Punkte mit gefährlicher Spannung berühren oder Kurzschlüsse verursachen können, die zu Feuer oder Stromschlägen führen könnten.

VOR DER INBETRIEBNAHME

Videokassette

Dieser Videorecorder funktioniert mit allen Kassetten, die das VHS Zeichen besitzen. Für optimale Ergebnisse sollten Sie hochwertige Kassetten verwenden. Verwenden Sie keine Kassetten mit schlechter Qualität oder beschädigte Kassetten.

Sie können verschentliches Löschen einer Aufnahme durch Herausbrechen des Löschschutzzapfens an der Rückseite der Kassette verhindern.

Kleben Sie die Öffnung mit Klebeband ab, falls Sie auf der Kasserte wieder etwas aufnehmen möchten.

Zwei verschiedene Bandgeschwindigkeiten

Wählen Sie vor der Aufnahme die Bandgeschwindigkeit : SP Modus (Standard Play) oder LP Modus (Long Play). Die nachfolgende Tabelle zeigt die maximale Aufnahme-/ Wiedergabezeit für E-60, E-120, E-180 oder E-240 Kassetten in jedem Modus.

KASSETTENART AUFNAHME+ /WIEDERGABEZEIT
BANDGESCHWINDIGKEIT SP-MODUS LP-MODUS
E-60 1 STUNDE 2 STUNDEN
E-120 2 STUNDEN 4 STUNDEN
E-180 3 STUNDEN 6 STUNDEN
E-240 4 STUNDEN 8 STUNDEN

• Verschütten Sie niemals Flüssigkeiten auf diesem Gerät. Sollten Flüssigkeiten verschüttet werden und in das Gerät gelangen, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst.
• Verwenden Sie dieses Gerät nur in waagerechter (flacher) Position.
• Stellen Sie sicher, das der Timeraufnahmemodus auf "AUS" steht, bevor Sie das Gerät verwenden.
• Nach dem Ausschalten befindet sich das Gerät im Stand-By Modus, solange das Netzkabel angeschlossen ist.

Stromversorgung

Die Hauptstromversorgung wird hergestellt, wenn der Netzstecker in eine 220-240V, 50Hz Wechselstrom Steckdose eingesteckt wird. Drücken Sie FUNCTION, um das Gerät einzuschalten und zu verwenden. (Die PWR Anzeige schaltet sich auf dem Display ein.)

Kondenswasserwarnung

Beim Transportieren des Geräts aus einer kalten Umgebung in eine warme Umgebung, beim Aufheizen eines kalten Raums oder bei einer hohen Luftfeuchtigkeit kann im Inneren des Gerätes Feuchtigkeit kondensieren. Warten Sie mindestens 2 Stunden bis das Gerät innen getrocknet ist, bevor Sie den Videorecorder einschalten.

Aufstellung

Stellen Sie den Videorecorder nicht direkt auf oder unter Ihren Fernseher. Stellen Sie sicher, dass Videorecorder und Fernseher mindestens 20 cm Abstand haben, und dass die Luft frei durch die Lüftungsöffnungen des Videorecorders zirkulieren können.

Farbfernsehverfahren

Verschiedene Länder verwendet verschiedene Farbfernsehverfahren. Es können Kassetten die mit dem PAL oder NTSC Verfahren aufgenommen wurden mit diesem Gerät wiedergegeben werden. Normalerweise erscheint das Bild auf dem Fernseher in Schwarzweiß, wenn Sie eine Kassette abspielen, die in einem anderen Farbfernehsystem aufgenommen wurde.

Mit diesem Gerät und einem Fernseher mit PAL System können Kassetten abgespielt werden, die mit dem NTSC System aufgenommen wurden. Diese Funktion steht nur im SP Modus zur Verfügung. Wenn diese Kassetten abgespielt werden kann das Bild nach oben oder unten laufen, in der Höhe schrumpfen, und es können schwarze Balken oben und unten erscheinen. Stellen Sie die senkrechte Bildfangregelung Ihres Fernsehers ein, falls Ihr Fernseher dies Einstellmöglichkeit besitzt.

Beschreibung der Bedienungselemente

Vorderansicht

1.Kassettenfach
2.F.FWD Taste (Vorspulen)
3.PLAY Taste (Wiedergabe)
4.REW Taste (Rückspulen)
5.STOP/EJECT Taste (Auswurf)
6.REC/OTR Taste (Aufnahme)

1. AUTO RETURN Taste
   8.Anzeige (Siehe unten)
2. CHÄNNEL (▲/▼) Tasten (Kanäle)
   10.FUNCTION Taste
   11.AUDIO Eingangsbuchsen
   12.VIDEO Eingangsbuchse

Anzeige

1. PWR Stromversorgungsanzeige
   14.REC Aufnahmeanzeige
2. ☑ Timeranzeige
3. Uhr/ANTENNE Kanalanzeige
4. Kassettenanzeige

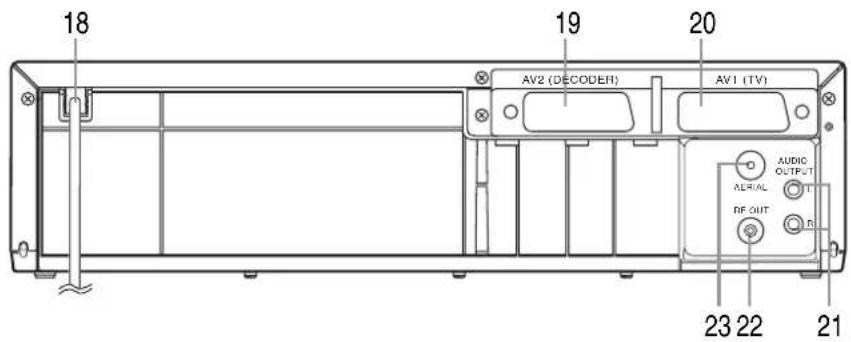

Rückansicht

1. Netzkabel
   19.AV2 (DECODER) Anschluss
   20.AV1 (TV) Anschluss
2. AUDIO OUTPUT L/R Buchsen
   22.RF OUT Buchse (Antennenausgang)
   23.AERIAL Anschluss (Antenneneingang)

Fernbedienung

* Diese Tasten arbeiten nicht bei diesem Videorecorder.

1. FUNCTION Taste

2. AUDIO SELECT Taste

3. numerische Tasten

4. MENU Taste

5.DISPLAY Taste

1. REW/ ▶ Taste

7.STOP/ ▼ Taste

8.REC/OTR Taste

1. QUICK-FIND Taste

10.SEARCH MODE Taste

11.PAUSE/STILL Taste

12.SPEED/SYSTEM Taste (Nur die Funktion SPEED steht für diesen Videorecorder zur Verfügung.)

13.F.FWD/ ▶ Taste

14.PLAY/ ▲ Taste

1. TAPE COUNTER RESET Taste

2. TAPE COUNTER MEMORY Taste

17.SLOW Taste

18.CHANNEL ( ▲/▼) Tasten

19.EJECT Taste

Zum Einsetzen der Batterien:

Legen Sie zwei R6 Batterien entsprechend der Polaritätsdarstellung im Batteriefach ein.

VORSICHT

Legen Sie keine alten und neuen Batterien zusammen ein. (Mischen Sie auch niemals Alkali-Batterien mit Manganbatterien)

INSTALLATION

ANSCHLIESSEN DES VIDEORECORDERS

Grundsätzlicher Anschluss

1) Trennen Sie das Netzkabel des Fernsehers von der Steckdose.
2) Trennen Sie das koaxiale VHF/UHF Antennenkabel vom Fernseher.
3) Verbinden Sie das koaxiale VHF/UHF Antennenkabel mit dem Videorecorder.
4) Schließen Sie den Videorecorder mit dem koaxialen Kabel an den Fernseher an.
5) Stecken Sie die Netzkabel des Videorecorders und des Fernsehers in die jeweiligen Steckdosen.

HINWEIS: Wenn Ihr Fernseher AUDIO-Eingangsbuchsen besitzt, können Sie die AUDIO OUTPUT L/R Buchsen auf der Rückseite des Videorecorders mit den AUDIO-Eingangsbuchsen des Fernsehers verbinden.

Andere Anschlüsse

EURO SCART (AV) BUCHSEN

Ihr Videorecorder besitzt zwei Scartbuchsen, an die Sie andere Geräte mit Scartbuchsen anschließen können. Wir empfehlen diese Anschlussart, um eine bessere Audio- und Bildqualität zu gewährleisten.

Euro-Scartkabel sind bei Ihrem Händler erhältlich.

AV1 (TV) ANSCHLUSS FÜR FERNSEHER

Wenn Ihr Fernseher Scartbuchsen besitzt, können Sie die Scartbuchse AV1 Ihres Videorecorders mit der Scartbuchse auf der Rückseite Ihres Fernsehers verbinden. Details hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehers.

HINWEIS: Sie können den Videorecorder an Ihren Audioverstärker anschließen.

1) Bitte verbinden Sie Ihren Videorecorder mit dem Verstärker durch ein Audiokabel (nicht mitgeliefert)

2) Schalten Sie Ihren Verstärker aus.

3) Setzen Sie das eine Ende des Audiokabels in die entsprechende rote und weiße AUDIO OUTPUT L/R-Buchse auf der Rückseite des Videorecorders und das andere Ende in die entsprechende Audio-Eingangsbuchse am Audio-Verstärker ein.

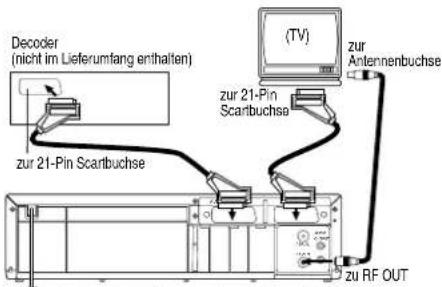

AV2 (DECODER) ANSCHLUSS FÜR ANDERE EXTERNE GERÄTE

Die zweite Scartbuchse AV2 (DECODER) ist für andere externe Geräte gedacht, z.B. Decoder, weitere Videorecorder, Videokamera, usw.

HINWEIS: Wenn Sie Ihren Fernseher über die Scartbuchse an Ihren Videorecorder anschließen möchten, muss der Fernseher über den AV1 (TV) Anschluss mit dem Videorecorder verbunden sein. Eine Verbindung mit AV2 (DECODER) funktioniert nicht korrekt.

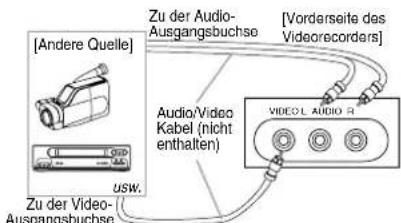

AV Frontterminals

Verwenden Sie die AUDIO/VIDEO Eingangsbuchsen auf der Vorderseite des Videorecorders wenn Sie eine Videokassette kopieren, oder eine Sendung ansehen möchten, die mit einer anderen Quelle aufgenommen worden sind.

HINWEIS: Verwenden Sie die linke AUDIO-Buchse dieses Videorecorders, wenn Sie den Audioausgang eines Mono-Videorecorders (andere Quelle) an diesen Videorecorder anschließen möchten. Das Audiosignal wird auf beide Audiokanäle gleichmäßig aufgenommen.

EXTERNER EINGANGSMODUS

Schließen Sie den AV2 (DECODER) Anschluss an, und drücken Sie CHANNEL (▲/▼) oder geben Sie "002" mit den numerische Tasten ein, damit "AV2" auf dem Bildschirm erscheint, um das Signal von einem externen Eingang (Decoder, Videokamera, einem anderen Videorccorder, usw.) zu empfangen. Drücken Sie CHANNEL (▲/▼) oder geben Sie "001" mit den numerische Tasten ein, damit "AV1" auf dem Bildschirm erscheint, wenn Sie die AV1 (TV) Buchse verwenden.

Wenn Sie die AUDIO- / VIDEO-Eingänge auf der Vorderseite benutzen, drücken Sie CHANNEL (▲/▼) oder geben Sie mit den numerische Tasten "003" ein. Auf dem Bildschirm erscheint "AV3".

GRUNDEINSTELLUNGEN

Auswählen der Sprache

Die folgenden Schritte sollen nur ausgeführt werden, wenn ein Stromausfall auftritt oder der Videorecorder länger als 30 Sekunden vom Netz getrennt ist.

- Verwenden Sie für diesen Vorgang die Fernbedienung.

1) Schalten Sie das Fernsehgerät ein und wählen Sie den Videokanal für den Fernseher.

2) Drücken Sie FUNCTION.

3) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ um Ihre gewünschte Sprache auszuwählen.

4) Drücken Sie MÉNU.

Ändern der Sprache

Befolgen Sie die nachfolgenden Schritte, wenn Sie die Sprache für die Bildschirmmenüs ändern möchten.

- Verwenden Sie für diesen Vorgang die Fernbedienung.

1) Drücken Sie MENU.

2) Drücken Sie PLAY/▲ oder STOP/▼ um "ERSTE EINSTELLUNG" auszuwählen, und drücken Sie dann FPWD/▶.

3) Drücken Sie PLAY/▲ oder STOP/▼ um "SPRACHE" auszuwählen, und drücken Sie dann F.FWD/►.

4) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ um Ihre gewünschte Sprache auszuwählen.

5) Drücken Sie MÉNU.

Videokanaleinstellung

Die Einstellung des Videokanals ist notwendig, wenn der Videorecorder über das Antennenkabel mit dem Fernseher verbunden ist.

- Verwenden Sie für diesen Vorgang die Fernbedienung.

1) Legen Sie eine bereits bespielte Kassette in den Videorecorder ein.

Der Videorecorder schaltet sich ein und beginnt automatisch mit der Wiedergabe.

Drücken Sie PLAY/▲, falls die Wiedergabe nicht startet.

2) Wählen Sie an Ihrem Fernscher Kanal 36.

- Fahren Sie mit Schritt 8) fort, wenn das Wiedergabebild auf dem Bildschirm des Fernsehers erscheint.

- Wenn Kanal 36 bereits auf einen Sender eingestellt ist oder im Bild Überlagerungen entstehen, muss der HF-Konverter auf einen anderen Kanal (zwischen 22 und 69) eingestellt werden. Fahren Sie mit Schritt 3) fort.

3) Drücken Sie MENU.

4) Drücken Sie wiederholt PLAY/▲ oder STOP/▼, um "ERSTE EINSTELLUNG" auszuwählen. Drücken Sie dann F.FWD/▶.
5) Drücken Sie wiederholt PLAY/▲ oder STOP/▼, um "ANTENNE" auszuwählen. Drücken Sie dann F.FWD/►. Das ANTENNE PR Menü erscheint.
6) Drücken Sie PLAY/▲ oder STOP/▼ um einen Kanal zwischen Kanal 22 und Kanal 69 auszuwählen, der in Ihrer Region nicht für Fernsehkanäle verwendet wird, und drücken Sie dann F.FWD/►.
7) Drücken Sie MENU zum Verlassen. Stellen Sie den Fernsehkanal auf den ANTENNE KANAL, den Sie beim Videorecorder ausgewählt haben. Ein Bild vom Videorecorder erscheint auf dem Fernsehbildschirm. Wiederholen Sie die Schritte 3) bis 7) mit einem anderen Kanal, der keinen Fernsehsender überträgt, falls kein Bild erscheint.
8) Drücken Sie STOP/▼, um die Wiedergabe zu stoppen.

HINWEIS: • Sie können auch auf das ANTENNE PR Menü zugreifen, indem Sie MENU auf der Fernbedienung beim Ausschalten des Videorecorders 3 Sekunden lang drücken, bis das ANTENNE PR Menü erscheint.

- Wenn dieses Gerät und Ihr TV-Gerät über ein Scart-Kabel verbunden sind, kann der HF-Konverter ausgeschaltet werden, um die Möglichkeit von Störungen zu unterbinden. Zum Ausschalten des HF-Konverters folgen Sie den Schritten 3) bis 5) oben und drücken Sie STOP/▼ wiederholt, bis “- -” neben “ANTENNE PR 36” erscheint. Zum Beenden drücken Sie F.FWD/▶ und anschließend MENU.

Einstellen der Uhr

Dieser Videorecorder besitzt eine 24-Stunden Uhr. Die Uhr muss eingestellt werden, damit die Timer-Aufnahme korrekt funktioniert.

• Verwenden Sie für diesen Vorgang die Fernbedienung.
  1) Drücken Sie MENU.
  2) Drücken Sie PLAY/▲ oder STOP/▼ um "ERSTE EINSTELLUNG" auszuwählen, und drücken Sie dann EFWD/▶.
  3) Drücken Sie PLAY/▲ oder STOP/▼ um "UHR" auszuwählen, und drücken Sie dann F.FWD/▶.
  4) Drücken Sie PLAY/▲ oder STOP/▼ bis die richtige Jahreszahl erscheint, und drücken Sie dann F.FWD/▶.
  5) Drücken Sie PLAY/▲ oder STOP/▼ bis der richtige Monat erscheint, und drücken Sie dann F.FWD/▶.
  6) Drücken Sie PLAY/▲ oder STOP/▼ bis der richtige Wochentag erscheint, und drücken Sie dann F.FWD/▶.
  7) Drücken Sie PLAY/▲ oder STOP/▼ bis die richtige Stundenzahl erscheint, und drücken Sie dann F.FWD/▶.
  8) Drücken Sie PLAY/▲ oder STOP/▼ bis die richtige Minutenzahl erscheint.
  9) Drücken Sie MENU um die Uhr zu starten.

HINWEIS:

• Drücken Sie REW/◄ um während der Schritte 5) bis 8) vom aktuellen Schritt aus einen Schritt zurück zu gehen.
• Obwohl die Sekunden nicht angezeigt werden, beginnen sie ab dem Augenblick ab 00 zu laufen, in dem Sie MENU zum Verlassen der Uhrzeitprogrammierung drücken. Verwenden Sie diese Funktion, um die Uhr mit der korrekten Uhrzeit zu synchronisieren.
• Wenn der Videorecorder vom Netz getrennt wird oder ein Stromausfall von mehr als 30 Sekunden Länge auftritt, kann es erforderlich sein, die Uhr neu einzustellen.

KANAL VOREINSTELLUNG

Das Einstellen von Fernsehkanälen, die im Videorecorder nicht voreingestellt sind kann auf zwei verschiedene Arten erfolgen.

AUTOMATISCHE KANAL VOREINSTELLUNG

• Durch das "AUTÖMATISCHE" Einstellen werden die Kanäle gesucht, und in der Reihenfolge im Speicher des Videorecorder gesichert, z.B. der erste gefundene Kanal wird auf dem Speicherplatz 1 des Videorecorder gesichert, der zweite gefundene Kanal wird auf dem Speicherplatz 2 des Videorecorder gesichert, usw.
• Das Ausführen der "Automatischen" Kanaleinstellung löscht alle voreingestellten Kanäle. Verwenden Sie NICHT diese Funktion, falls Sie einige der voreingestellten Kanäle verwenden möchten. Verwenden Sie die "Manuelle" Kanal Voreinstellung, um die zusätzlich gewünschten Kanal abzuspeichern.

MANUELLE KANAL VOREINSTELLUNG

- Jeder Kanal wird manuell gesucht und abgespeichert. Befolgen Sie die Schritte, die in dem Abschnitt "Manuelle Kanal Voreinstellung" beschrieben sind.

Bevor Sie den Kanal ... voreinstellen

- Sie müssen vorher den Videokanal einstellen, wenn Ihr Videorecorder über das Koaxialkabel mit dem Fernseher verbunden ist sowie der Fernschkanal 36 eingestellt ist oder Stärungen im Bild erscheinen. Sehen Sie hierzu den Abschnitt "Videokanaleinstellung".

Automatische Kanal Voreinstellung

Sie können den Tuner so programmieren, dass er nur die Kanäle scannt, die Sie in Ihrer Region empfangen können.

• Verwenden Sie für diesen Vorgang die Fernbedienung.
  1) Schalten Sie den Fernseher ein und wählen Sie den Fernsehkanal für den Videokanal auf dem Fernseher.
  2) Drücken Sie MENU.
  3) Drücken Sie PLAY/▲ oder STOP/▼ um "ERSTE EINSTELLUNG" auszuwählen, und drücken Sie dann FFWD/►.
  4) Drücken Sie PLAY/▲ oder STOP/▼ um "SENDER" auszuwählen, und drücken Sie dann F.FWD/▶.

5) Drücken Sie PLAY/▲ oder STOP/▼ um "AUTO" auszuwählen, und drücken Sie dann F.FWD/▶.

- Der Tuner scannt und speichert alle aktiven Kanäle in Ihrer Region. Nach dem scannen hält der Tuner am niedrigsten gespeicherten Kanal an.

Um einen gewünschten Kanal auszuwählen

Sie können den gewünschten Kanal auswählen indem Sie CHANNEL (▲/▼) verwenden, oder auch direkt mit der numerische Tasten der Fernbedienung.

• Geben Sie die Kanalnummern für schnellste Ergebnisse als zweistellige Ziffer ein. Drücken Sie beispielsweise für Kanal 6 die 0 und 6. Wenn Sie nur 6 drücken wird der Kanal 6 nach einer kurzen Verzögerung ausgewählt.
• Sie können nur die Kanäle 1-99 auswählen.

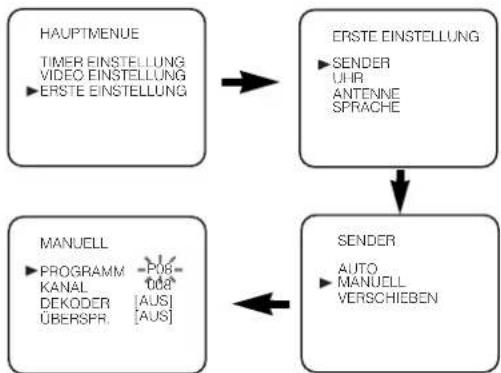

Manuelle Kanal Voreinstellung

• Verwenden Sie für diesen Vorgang die Fernbedienung.
  1) Drücken Sie MENU.
  2) Drücken Sie PLAY/▲ oder STOP/▼ um "ERSTE EINSTELLUNG" auszuwählen, und drücken Sie dann F.FWD/►.
  3) Drücken Sie PLAY/▲ oder STOP/▼ um "SENDER" auszuwählen, und drücken Sie dann F.FWD/►.
  4) Drücken Sie PLAY/▲ oder STOP/▼ um "MANUELL" auszuwählen, und drücken Sie dann F.FWD/▶.
  5) Drücken Sie PLAY/▲ oder STOP/▼ um "PROGRAMM" auszuwählen, und drücken Sie dann F.FWD/►.

- Wenn im manuellen Einstellmodus ein schwaches Signal empfangen wird können Sie die Hintergrundfarbe auf Blau oder die statische Anzeige ändern, indem Sie TAPE COUNTER RESET drücken.

6) Drücken Sie die numerische Tasten, PLAY/▲ oder STOP/▼ um den gewünschten Programmplatz auszuwählen, und drücken Sie dann F.FWD/►.

• Sie können die Programmplätze 01-99 auswählen.
• Drücken Sie PLAY/▲ oder STOP/▼ um auf "ÜBERSPR." zu wechseln, wenn [EIN] rechts von "ÜBERSPR." erscheint. Drücken Sie dann F.FWD/▶ um [AUS] auszuwählen.
• Drücken Sie wiederholt PLAY/▲ oder STOP/▼ um auf "DEKODER" zu wechseln, um codierte Signale zu entfernen. Drücken Sie dann F.FWD/► um [EIN] auszuwählen.

7) Drücken Sie PLAY/▲ oder STOP/▼ um "KANAL" auszuwählen, und drücken Sie dann F.FWD/►. Drücken Sie PLAY/▲ oder STOP/▼. Der Tuner des Videorecorders beginnt automatisch mit der Suche nach oben oder nach unten. Wenn ein Sender erkannt wird, stoppt der Videorecorder die Suche, und das Bild wird auf dem TV-Bildschirm angezeigt.

- Sie können die gewünschte Kanalnummer mit den Sie die numerische Tasten auswählen. Richten Sie sich nach der folgenden Kanalplantabelle und drücken Sie drei Ziffern zur Wahl der Kanalnummer.

(Zum Wählen von Kanal 24 drücken Sie zuerst die Taste "0" und danach "2" und "4".)

- Drücken Sie, wenn dies der gewünschte Kanal ist F.FWD/▶.

Kanalplan
Kanalangabe Fernsehkanal
02 – 12 E2 – E12
13 – 20 A – H (nu	ITALIEN)
21 – 69 E21 – E69
74 – 78 X, Y, Z, Z	+1, Z+2
80 – 99,100 S1 – S2	0,GAP
121 – 141	S21 – S41

Dieser Videorecorder kann Hyper- und Oscar-Frequenzbänder empfangen.

8) Drücken Sie MENU zum Verlassen.

HINWEIS: Drücken Sie zur Bestätigung, dass ein Kanal hinzugefügt wurde CHANNEL (▲/▼).


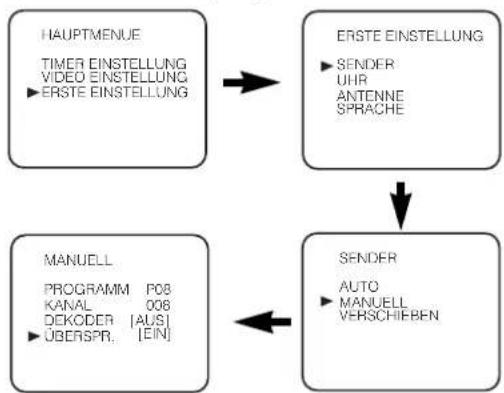

Um einen voreingestellten Kanal zu überspringen Sie können einstellen, dass die Kanäle die Sie sich nicht mehr empfangen oder selten ansehen übersprungen werden, wenn Sie mit CHANNEL (▲/▼) auf die Kanäle zugreifen.

• Verwenden Sie für diesen Vorgang die Fernbedienung. 1) Drücken Sie MENU.
  2) Drücken Sie PLAY/▲ oder STOP/▼ um "ERSTE EINSTELLUNG" auszuwählen, und drücken Sie dann FFWD/►.
  3) Drücken Sie PLAY/▲ oder STOP/▼ um "SENDER" auszuwählen, und drücken Sie dann F.FWD/▶.
  4) Drücken Sie PLAY/▲ oder STOP/▼ um "MANUELL" auszuwählen, und drücken Sie dann F.FWD/►.
  5) Drücken Sie PLAY/▲ oder STOP/▼ um "PROGRAMM" auszuwählen, und drücken Sie dann F.FWD/►.
  6) Drücken Sie die numerische Tasten, PLAY/▲ oder STOP/▼ um den entsprechenden Programmplatz auszuwählen, und drücken Sie dann F.FWD/►.
  7) Drücken Sie PLAY/▲ oder STOP/▼ um "ÜBERSPR." auszuwählen, und drücken Sie dann F.FWD/► um [EIN] auszuwählen.

- Drücken Sie, um den Kanal wieder zu speichern F.FWD/▶, "EIN" ändert sich dann in "ÄUS".

8) Drücken Sie MENU zum Verlassen.

HINWEIS: Drücken Sie zur Bestätigung, dass ein Kanal gelöscht wurde CHANNEL (▲/▼).

Kanal Neuprogrammierung

Sie können zwei Kanäle austauschen.

- Verwenden Sie für diesen Vorgang die Fernbedienung.

1) Drücken Sie MENU.
2) Drücken Sie PLAY/▲ oder STOP/▼ um "ERSTE EINSTELLUNG" auszuwählen, und drücken Sie dann F.FWD/►.
3) Drücken Sie PLAY/▲ oder STOP/▼ um "SENDER" auszuwählen, und drücken Sie dann F.FWD/▶.
4) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ um "VERSCHIEBEN" auszuwählen, und drücken Sie dann F.FWD/▶.
5) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ um den Programmplatz auszuwählen, dessen Kanal geändert werden soll, und drücken Sie dann F.FWD/▶.

• Sie können keinen Programmplatz auswählen, bei dem “---” neben der Nummer erscheint. Dies liegt daran, dass für diesen Programmplatz ÜBERSPR. auf [EIN] gestellt wurde.
• Wenn bei der Kanal Neuprogrammierung ein schwaches Signal empfangen wird können Sie die Hintergrundfarbe auf statisches Blau ändern, indem Sie TAPE COUNTER RESET drücken.

Wenn Sie wieder die Taste drücken kehrt die Hintergrundfarbe auf die statische Anzeige zurück.

6) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis der Kanal zu einem anderen Programmplatz bewegt wurde, und drücken Sie dann F.FWD/▶.
7) Drücken Sie MENU.

WICHTIGSTE FUNKTIONEN

Wiedergabe

Spurlage-Einstellung

• Die Spurlageeinstellung aktiviert sich automatisch (digitale Spurlagekontrolle) wenn Sie die Wiedergabe starten.
- Bei der Wiedergabe von Kaufkassetten oder Kassetten die auf anderen Videorecordern aufgenommen wurden, können Störlinien (schwarze und weiße Streifen) in Wiedergabild erscheinen. Wenn dies passiert können Sie die Spurlagekontrolle manuell einstellen, indem Sie CHANNEL (▲/▼) drücken, bis die Streifen verschwinden. Zum Zurückstellen zur DTR-Funktion stoppen Sie das Band einmal und starten die Wiedergabe erneut.
- Sie können durch Drücken von CHANNEL (▲/▼) auch bei der Zeitlupe die Störstreifen reduzieren. Bei der Zeitlupe wird die Spurlageneinstellung nicht automatisch korrigiert.
- Drücken Sie beim Standbild SLOW, und dann CHANNEL (▲/▼), bis die Störstreifen verschwinden. Drücken Sie noch einmal PAUSE/STILL, um zum Standbild zurück zu kehren.
1) Schalten Sie das Fernsehgerät ein und wählen Sie den Videokanal für den Fernseher.

2) Legen Sie eine bespielte Kassette ein. Der Videorecorder schaltet sich automatisch ein. Wenn die Kopierschutzlasche heraus gebrochen wurde, beginnt der Videorecorder automatisch mit der Wiedergabe.

3) Drücken Sie PLAY/▲ um mit der Wiedergabe zu beginnen.

•Die Spurlageeinstellung aktiviert sich automatisch (digitale Spurlagekontrolle) wenn Sie die Wiedergabe starten. Für die manuelle Einstellung der Spurlage drücken Sie bitte auf CHANNEL (▲/▼).

- Verwenden der Tasten am Videorecorder Drücken Sie einfach PLAY am Videorecorder. Der Strom schaltet sich automatisch ein und die Wiedergabe beginnt. (Direkter Tastenbetrieb)
- Verwenden der Tasten auf der Fernbedienung Drücken Sie zum Einschalten FUNCTION, und dann PLAY/▲.

4) Drücken Sie STOP/▼, um die Wiedergabe zu stoppen.

Schnellsuche

1) Drücken Sie F.FWD/▶ oder REW/◀, um ein Videoband in schneller Geschwindigkeit in der Richtung anzuschen, die Sie gedrückt haben. In diesem Betriebsmodus wird der Ton nicht zu hören sein.
2) Wenn Sie die Taste noch einmal drücken, wird der Videorekorder in noch schnellerer Geschwindigkeit suchen. (Diese Funktion funktioniert nicht bei NTSC-Bändern.)
3) Drücken Sie PLAY/▲, um zur normalen Wiedergabe zurück zu gelangen.

Standbild

Wenn Sie während der Wiedergabe PAUSE/ STILL drücken, wird ein Standbild auf dem Fernseher angezeigt.

• Wenn das Bild senkrecht zu zittern beginnt, können Sie es stabilisieren, indem Sie während der Anzeige des Standbildes auf CHANNEL (▲/▼) drücken.
• Wenn der Videorecorder für 5 Minuten im Still Modus ist, stoppt er automatisch, um den Videokopf und das Band zu schützen.

• Es erscheinen normalerweise "Störlinien" (schwarze und weiße Streifen oder Punkte) auf dem Bildschirm. Dies ist normal. Das Standbild ist, außer das es "Störlinien" enthält, in Schwarzweiß. Dies ist kein Gerätefehler, sondern lediglich ein Nebenprodukt der Technologie, die verwendet wird um einen Videorecorder mit LP Modus herzustellen.

Zeitlupe

• Drücken Sie SLOW, um die Wiedergabegeschwindigkeit zu verringern. Bei Zeitlupe wird der Ton vom Videorecorder stummgeschaltet. Sie können die Geschwindigkeit regeln, indem Sie F.FWD/▶ (schneller) oder REW/◀ (langsamer) drücken. Drücken Sie PLAY/▲, um zur normalen Wiedergabe zurück zu gelangen.
• Wenn er für mehr als 5 Minuten im Zeitlupemodus ist, stoppt der Videorecorder automatisch.

Aufnahme

Ansehen und Aufnehmen des gleichen Programms

1) Setzen Sie eine Bandkassette mit vorhandenem Löschschutzzapfen ein. (Spulen Sie das Band gegebenenfalls an die Stelle, an der Sie mit der Aufnahme beginnen möchten)
2) Drücken Sie die numerische Tasten oder CHANNEL (▲/▼) um den Kanal auszuwählen, der aufgenommen werden soll.
3) Drücken Sie SPEED/SYSTEM, um die Bandgeschwindigkeit (SP/LP) auszuwählen.
4) Drücken Sie REC/OTR, um mit der Aufnahme zu beginnen. • Die REC Anzeige auf dem Display schaltet sich
5) Drücken Sie STOP/▼ wenn die Aufnahme abgeschlossen ist.

Überspringen von ungewünschtem

Programmmaterial während der Aufnahme

1) Drücken Sie PAUSE/STILL, wenn Sie die Aufnahme vorübergehend unterbrechen möchten. Sie können die verbleibende Pausezeit mit den ■. Jedes ■ Symbol entspricht 1 Minute. Nach 5 Minuten stoppt der Videorecorder automatisch, um Beschädigungen am Band zu verhindern.
2) Drücken Sie PAUSE/STILL oder REC/OTR um mit der Aufnahme fort zu fahren.

Aufnahme eines Programm während ein anderes angesehen wird.

Sie können ein Programm aufnehmen, während Sie ein anderes ansehen. Folgen Sie den Schritten 1) bis 4) im Abschnitt "Ansehen und Aufnehmen des gleichen Programms", um eine Aufnahme zu starten. Stellen Sie dann den Fernseher auf den Kanal ein, den Sie sich ansehen möchten.

Um den Fortschritt Ihrer Aufnahme zu kontrollieren.

Stellen Sie den Fernseher auf den Videokanal.

Zusammenschnittfunktion

- Sie können die Aufnahme auf einer bespielten Kassette an einer früheren Sendung direkt anschließen.

1) Legen Sie eine bespielte Kassette ein. Drücken Sie PLAY/▲ um die Wiedergabe zu starten.
2) Drücken Sie an der gewünschten Bandstelle PAUSE/STILL.
3) Drücken Sie REC/OTR. Der Videorecorder ist im Aufnahmepause-Betrieb.
4) Drücken Sie CHANNEL (▲/▼) um den Kanal auszuwählen, der aufgenommen werden soll.
5) Drücken Sie REC/OTR oder PAUSE/STILL. Die Aufnahme beginnt.
6) Drücken Sie STOP/▼ wenn die Aufnahme abgeschlossen ist.

HI-FI STEREO TONSYSTEM

Dieser Videorecorder nimmt Hi-Fi Stereoton auf, und gibt diesen wieder. Zusätzlich besitzt er einen A2 Stereoton-Decoder.

Diese Ausrüstung empfängt Stereosendungen und zweisprachige Sendungen, und ermöglicht verschiedene Arten der Tonaufnahme und –wiedergabe.

Auswahl des Klangmodus

Sie können jeden Modus auswählen, indem Sie AUDIO SELECT auf der Fernbedienung drücken. Jeder Modus wird wie folgt auf dem Bildschirm angezeigt.

- Während der Wiedergabe einer aufgenommenen Kassette im Hi-Fi Modus:

Modus AUDIO AUSGABE					Anzeige auf dem Bildschirm
Stereo	L Hi	Fi L Audio			STEREO R
	R	H	i	F
L	L Hi	Fi L Audio			LINKS
	R Hi	Fi L Audio
R	L	H	i	F	RECHTS R
	R	H	i	F
Normal	L	N	o	r	m Keine a m a
	R	N	o	r

• Empfang von Stereosendungen:

Modus AUDIO AUSGABE			Anzeige auf dem Bildschirm
Stereo	L	L Audio	STEREO
	R	R Audio
L	L	L Audio	LINKS
	R	L Audio
R	L	R Audio	RECHTS
	R	R Audio
Mono	L	L+R Audio	- Keine -
	R	L+R Audio

A	u	d
A	u	d
A	u	d
	A	u
	A	u

- Während dem Empfang von zweisprachigen Sendungen:

Modus AUDIO AUSGABE			Anzeige auf dem Bildschirm
MAIN	L Main Audio		AUDIO 1
	R Main Audio
SUB	L Sub Audio		AUDIO 2
	R Sub Audio
MAIN	L Main Audio	AUDIO 1
SUB	R Sub Audio	AUDIO 2

HINWEIS: • Wenn Sie Kassetten abspielen, die nicht Hi-Fi sind, gibt der Videorecorder diese immer in Mono wieder, unabhängig von dem Modus den Sie einstellen.

- Wenn das Stereosignal schwächer wird, wird die Sendung automatisch in Mono aufgenommen.

FORTGESCHRITTENER BETRIEB

Zählwerksspeicher

Diese Funktion kann verwendet werden, um einen Punkt zu speichern, bei dem Sie mit der Wiedergabe beginnen möchten. Mit schnellem Vor- oder Zurückspulen kann dieser Punkt einfach gefunden werden.

HINWEIS: • Es kann sein, dass diese Funktion nicht richtig arbeitet, wenn auf einer Kassette zwei Sendungen im PAL System und eine Sendung im NTSC System aufgenommen wurden. • TAPE COUNTER MEMORY funktioniert nicht, wenn die automatische Wiederholfunktion auf EIN gestellt wurde. Stellen Sie in diesem Fall die automatische Wiederholfunktion auf AUS.

1) Halten Sie die Kassette an der gewünschten Stelle an.
2) Drücken Sie anzuzeigen. TAPE COUNTER RESET um 0:00:00
3) Drücken Sie TAPE COUNTER MEMORY, damit "M" auf dem Bildschirm erscheint.
4) Drücken Sie REC/OTR oder PLAY/▲. • Drücken Sie STOP/▼ wenn die Aufnahme oder die Wiedergabe abgeschlossen ist.
5) Drücken Sie REW/◀ oder F.FWD/▶. Der Videorecorder stoppt automatisch wenn das Zählwerk auf 0:00:00 steht (ca.).

ZÄHLWERKSSPEICHER VERLASSEN

Drücken Sie TAPE COUNTER MEMORY, damit das "M" vom Bildschirm verschwindet.

HINWEIS: Wenn Sie die automatische Wiederholfunktion auf EIN schalten, während der Zählwerksspeichermodus auf EIN steht verlässt der Videorecorder automatisch den Zählwerksspeichermodus.

OTR (One-Touch-Aufnahme)

Mit dieser Funktion können Sie sehr einfach die Dauer einer Aufnahme einstellen, indem Sie REC/OTR drücken.

1) Folgen Sie den Schritten 1) bis 3) im Abschnitt "Ansehen und Aufnehmen des gleichen Programms".
2) Drücken Sie mehrmals hintereinander REC/OTR, bis in der oberen linken Ecke des Bildschirms die Aufnahmelänge angezeigt wird.

Die Aufnahme stoppt, wenn 0:00 erreicht ist.

• Um die verbleibende Zeit während einer OTR zu prüfen Drücken Sie DISPLAY.
• Um die Aufnahmedauer während einer OTR zu ändern Drücken Sie REC/OTR wiederholt, bis die gewünschte Zeit angezeigt wird.
• Um eine OTR-Aufnahme zu stoppen, bevor die Aufnahme abgeschlossen ist Drücken Sie STOP/▼.

- Um OTR zu löschen, aber die Aufnahme fortzusetzen Drücken Sie REC/OTR wiederholt, bis "●" ohne die Aufnahmelänge angezeigt wird.

Wiedergabe mit automatischer Wiederholung

Der Videorecorder besitzt eine automatische Wiederholfunktion, mit der Sie eine Kassette unendlich oft wiederholen können, ohne PLAY/▲ zu berühren.

- Verwenden Sie für diesen Vorgang die Fernbedienung. - Legen Sie eine bespielte Kassette ein.

1) Drücken Sie MENU.

2) Drücken Sie PLAY/▲ oder STOP/▼ um "VIDEO EINSTELLUNG" auszuwählen, und drücken Sie dann FPWD/▶.
3) Drücken Sie PLAY/▲ oder STOP/▼, um "AUTO REPEAT" auszuwählen.
4) Drücken Sie F.FWD/▶ damit "EIN" auf dem Bildschirm neben "AUTO REPEAT" angezeigt wird. Bei gestoppter Wiedergabe startet die automatische Wiederholfunktion allein. Wenn das Bildschirmmenü weiter erscheint, drücken Sie MENU zum Beenden und drücken Sie dann PLAY/▲.

HINWEIS: • Sobald Sie die automatische Wiederholfunktion ausgewählt haben bleibt diese aktiv, selbst wenn Sie den Videorecorder ausschalten.

• TAPE COUNTER MEMORY funktioniert nicht, wenn die automatische Wiederholfunktion auf EIN gestellt wurde. Stellen sie in diesem Fall die automatische Wiederholfunktion auf AUS.
- Wenn Sie die automatische Wiederholfunktion auf EIN schalten, während der Zählwerksspeichermodus auf EIN steht verlässt der Videorecorder automatisch den Zählwerksspeichermodus.

ZUM BEENDEN DER WIEDERGABE

Drücken Sie STOP/▼.

ZUM VERLASSEN DER AUTOMATISCHEN WIEDERHOLFUNKTION

Wiederholen Sie die Schritte 1) bis 3). Drücken Sie dann F.FWD/▶.

"AUS" erscheint neben "AUTO REPEAT" im TV-Bildschirm. Drücken Sie MENU zum Verlassen.

Bildwahl

Mit dieser Funktion können Sie die Bildqualität einer Kassette auswählen.

- Verwenden Sie für diesen Vorgang die Fernbedienung.

1) Drücken Sie MENU.

2) Drücken Sie PLAY/▲ oder STOP/▼ um "VIDEO EINSTELLUNG" auszuwählen, und drücken Sie dann F.FWD/▶.

3) Drücken Sie PLAY/▲ oder STOP/▼, um "BILD" auszuwählen.

4) Drücken Sie F.FWD/▶ bis der gewünschte Modus (NORMAL, SOFT oder SCHÄRF) auf dem Bildschirm angezeigt wird.

5) Drücken Sie MENU zum Verlassen.

HINWEIS: Sobald Sie die Bildwahlfunktion eingestellt haben, bleibt diese aktiv, selbst wenn Sie den Videorecorder ausschalten.

Automatische Operationen

Automatisches Rückspulen, Auswurf, Aus

Wenn während der Aufnahme, Wiedergabe oder schnellem Vorspulen das Bandende erreicht wird, spult die Kassette automatisch zum Anfang zurück. Anschließend wird die Kassette ausgeworfen, und der Videorecorder schaltet sich aus.

- Das Band spult bei Timer-Aufnahmen oder One-Touch-Aufnahmen nicht automatisch zurück.

- Wenn der Zählwerksspeicher aktiviert ist spult die Kassette bis zur M0:00:00 Position zurück, und stoppt.

Kassettenauswurf

Eine Kassette kann bei ein- oder ausgeschaltetem Videorecorder ausgeworfen werden (der Videorecorder muss jedoch eingesteckt sein).

- Falls eine Timer-Aufnahme programmiert ist, kann die Kassette nur in eingeschaltetem Zustand ausgeworfen werden.

Echtzeit Bandzählwerk

- Hiermit wird die abgelaufene Aufnahme- oder Wiedergabezeit in Stunden, Minuten und Sekunden angezeigt. (Bei einem leeren Abschnitt wird nichts angezeigt.)

- Wenn die Kassette weiter als die "0:00:00" Position des Bandzählwerks zurückgespult wird erscheint das Symbol "-".

Timer-Aufnahme

Sie können den Videorecorder so programmieren, dass er in Ihrer Abwesenheit eine Aufnahme startet und beendet. Sie können bis zu 8 Aufnahmen an bestimmten Tagen, täglich oder wöchentlich innerhalb eines Zeitraums von einem Jahr programmieren.

- Verwenden Sie für diesen Vorgang die Fernbedienung.

- Legen Sie eine Videokassette mit Kopierschutzlasche ein. (Spulen Sie das Band gegebenenfalls an die Stelle, an der Sie mit der Aufnahme beginnen möchten.)

1) Drücken Sie MENU.

2) Drücken Sie PLAY/▲ oder STOP/▼ um "TIMER EINSTELLUNG" auszuwählen, und drücken Sie dann FFWD/▶.

HINWEIS: Falls Sie die Uhr noch nicht gestellt haben wird jetzt das Menü "UHR" zur Uhreinstellung angezeigt. Befolgen Sie, wenn dies der Fall ist, die Schritte, die in dem Abschnitt "Einstellen der Uhr" beschrieben sind. Stellen Sie dann den Timer ein.

- Der Eingabemodus geht zum nächsten Schritt, wenn Sie während der Schritte 3) bis 9) F.FWD/▶ drücken, nachdem Sie PLAY/▲ oder STOP/▼ gedrückt haben.

- Wenn Sie nicht innerhalb von 5 Sekunden nach der Eingabe eines Punkts F.FWD/▶ drücken springt der Eingabemodus zum nächsten Schritt.

- Drücken Sie REW/◀ um während der Schritte 4) bis 10) von der aktuellen Einstellung aus einen Schritt zurück zu gehen. Wenn REW/◀ gedrückt wird, während TIMER PLATZ blinkt wird der gesamte Inhalt dieser Programmierung gelöscht.

3) Programmnummer blinkt. Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis die gewünschte Programmnummer erscheint. Drücken Sie dann FFWD/▶.

4) Für einmalige Programmierung : Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis der entsprechende Monat erscheint.

Für wochentägliche Aufnahme : Um von Montag bis Freitag eine Fernsehsendung zur gleichen Zeit auf dem gleichen Kanal aufzunehmen. Drücken Sie wiederholt PLAY/▲ oder STOP/▼, um "MO-FR" auszuwählen, während das Monatssymbol blinkt.

Für tagtägliche Aufnahme : Um jeden Tag eine Fernsehsendung zur gleichen Zeit auf dem gleichen Kanal aufzunehmen. Drücken Sie wiederholt PLAY/▲ oder STOP/▼, um "MO-SO" auszuwählen, während das Monatssymbol blinkt.

Für wöchentliche Aufnahme : Um jede Woche eine Fernsehsendung zur gleichen Zeit auf dem gleichen Kanal aufzunehmen. Drücken Sie wiederholt PLAY/▲ oder STOP/▼, um "W-MO" (z.B. jeden Montag) auszuwählen, während das Monatssymbol blinkt.

5) Für eine einmalige Aufnahme: Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis der gewünschte Tag erscheint.

6) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis die gewünschte Stunde des Aufnahmestarts erscheint. Geben Sie als nächstes die Minuten ein.

7) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis die gewünschte Stunde des Aufnahmeendes erscheint. Geben Sie als nächstes die Minuten ein.

8) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis die entsprechende Kanalnummer erscheint.

9) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ bis die gewünschte Bandgeschwindigkeit erscheint.

10) Drücken Sie dann F.FWD/▶. Das Programm 1 ist nun fertig.

- Wiederholen Sie die Schritte 3) bis 10), um ein weiteres Timerprogramm zu erstellen.

11) Drücken Sie MENU zum Verlassen.

12) Drücken Sie FUNCTION, um den Timer zu aktivieren. Die ☑-Anzeige auf dem Display schaltet sich ein.

UM EINE TIMER-AUFNAHME ZU BEENDEN, DIE BEREITS BEGONNEN WURDE

Drücken Sie STOP/EJECT am Videorecorder.

HINWEIS:STOP/▼ auf der Fernbedienung funktioniert während einer automatischen Timer-Aufnahme nicht.

Führen Sie folgende Schritte aus, wenn Sie eine automatische Timer-Aufnahme korrigieren möchten, nachdem Sie die Programmierung abgeschlossen haben:

1) Wiederholen Sie die Schritte 1) bis 3) im Abschnitt "Timer-Aufnahme".
2) Wählen Sie die Einstellung, die Sie ändern möchten mit F.FWD/▶ oder REW/◀ aus.
3) Geben Sie die korrekten Werte mit PLAY/▲ oder STOP/▼ ein, und drücken Sie dann F.FWD/►.
4) Drücken Sie MENU zum Verlassen.
5) Drücken Sie FUNCTION, um zu dem Timer Standby Modus zurück zu kehren.

UM DIE ANFANGS-/ENDZEIT ZU LÖSCHEN ODER ZU KORRIGIEREN

1) Wiederholen Sie die Schritte 1) bis 2) im Abschnitt "Timer-Aufnahme".
2) Geben Sie mit PLAY/▲ oder STOP/▼ die Programmnummer ein, die Sie kontrollieren möchten. Die Details des ausgewählten Programms werden auf dem Bildschirm angezeigt. Sie können das gesamte Programm durch Drücken der REW/◄ löschen.
3) Drücken Sie MENU zum Verlassen.

VERMEIDEN SIE DAS ÜBERSCHNEIDEN VON TIMER PROGRAMMEN ...

Ein Timer Programm funktioniert nicht, wenn ein anderes Programm ausgeführt wird.

Tipp zur Timer-Aufnahme

• Wenn ein Stromausfall auftritt oder der Netzstecker für mehr als 30 Sekunden gezogen wird, gehen die Uhrzeit sowie alle programmierten Zeiten verloren.
• Wenn die Kassette zu Ende ist, bevor das Aufnahmeende erreicht ist stoppt der Videorecorder sofort, wirft die Kassette aus und schaltet sich aus. Das ☑-Anzeige blinkt.
• Wenn keine Kassette im Videorecorder eingelegt ist, kann die Timer-Aufnahme nicht ausgeführt werden, und die ☑-Anzeige blinkt. Wenn bei der eingelegten Kassette der Löschschutz herausgebrochen wurde, wird die Kassette ausgeworfen und die ☑-Anzeige beginnt zu blinken. Bitte

setzen Sie eine bespielbare Kassette ein.

• Wenn alle Timer-Aufnahmen beendet sind, blinkt die ☑-Anzeige auch. Zum Abspielen oder Auswerfen der bespielten Kassette drücken Sie FUNCTION zuerst, und drücken Sie dann PLAY/▲ oder EJECT. Zum Rückspulen des Bandes zum Anfang der aufgenommenen Programme drücken Sie AUTO RETURN am Videorecorder.
• Der Fernscher, der mit Ihrem Videorecorder verbunden ist, kann ein- und ausgeschaltet werden, während der Videorecorder sich im Timer-Aufnahmemodus befindet.
• Der Videorecorder führt nur dann eine Timer-Aufnahme aus, wenn er in den Timer Stand-By Modus geschaltet wurde.

Automatische Rückkehr

VERWENDEN DER TASTE FÜR AUTOMATISCHE RÜCKKEHR

Wenn alle Timer-Aufnahmen beendet sind (die ☑-Anzeige blinkt), drücken Sie zuerst AUTO RETURN am Videorecorder. Der Videorecorder spult zum Anfang der aufgenommenen Programme zurück.

HINWEIS: Drücken Sie FUNCTION, um den Videorecorder einzuschalten, wenn noch Programme verblieben sind, und drücken Sie dann AUTO RETURN. In diesem Fall funktioniert AUTO RETURN nicht, wenn Sie erst eine andere Taste einmal drücken, und dann AUTO RETURN drücken.

VERWENDEN DES VIDEORECORDERMENÜS

Falls noch Programme verblieben sind, einschließlich wochentäglich, tagtäglich und wöchentlich, funktioniert AUTO RETURN nicht.

1) Drücken Sie MENU.

2) Drücken Sie wiederholt PLAY/▲ oder STOP/▼ um "VIDEO EINSTELLUNG" auszuwählen, und drücken Sie dann F.FWD/▶.

3) Drücken Sie PLAY/▲ oder STOP/▼ um "AUTO RETURN" auszuwählen, und drücken Sie dann FFWD/▶. [EIN] wird neben "AUTO RETURN" angezeigt.

4) Drücken Sie MENU.

ANSEHEN DES AUFGENOMMENEN TIMERPROGRAMMS

Drücken Sie FUNCTION, um den Videorecorder einzuschalten, und dann PLAY/▲.

Kindersicherung

Die Kindersicherung verhindert den Betrieb des Videorecorders, indem die Funktionstasten auf dem Videorecorder und der Fernbedienung deaktiviert werden.

• Die PWR Anzeige auf dem Display schalter sich ein.

1) FUNCTION auf der Fernbedienung für 5 Sekunden drücken und gedrückt halten, bis "PL" auf dem Display angezeigt wird. Wenn Sie diese Funktion ausschalten wollen, halten Sie FUNCTION an der Fernbedienung erneut 5 Sekunden lang gedrückt.

Bei eingeschalteter Kindersicherung:

• Die Uhrzeit erscheint auf dem Display. "PL" wird jede Minute für zwei Sekunden im Display angezeigt.
• Sie können eine Kassette einlegen. Die Stromversorgung des Vidcorecorder bleibt jedoch ausgeschaltet.
• Sie können EJECT drücken, um die Kassette zu entnehmen (außer eine Timer-Aufnahme ist programmiert oder wurde beendet).
• Timer-Aufnahmen werden wie vorgesehen ausgeführt, selbst wenn die Kindersicherung eingeschaltet ist. Während der Timer-Aufnahme wird ständig "P.L." auf dem Fernsehbildschirm angezeigt.

QUICK-FIND (SCHNELLSUCHE)

Mit dieser Funktion können Sie den Inhalt von aufgenommenen Programmen mit der Indexmarkierung durchsuchen und bestätigen.

• Verwenden Sie für diesen Vorgang die Fernbedienung.
  • Die Kassette muss ganz zurück gespult sein.
  1) Drücken Sie QUICK-FIND.

UM ZUM ANFANG DES NÄCHSTEN PROGRAMMS ZU SPRINGEN

1) Drücken Sie QUICK-FIND.

ZUR ANZEIGE MIT NORMALER GESCHWINDIGKEIT

1) Drücken Sie PLAY/▲. Die Schnellsuche wird gelöscht.

HINWEIS: • Diese Funktion steht im Aufnahmemodus nicht zur Verfügung.
- Drücken Sie STOP/▼, um die Schnellsuche zu unterbrechen während sie ausgeführt wird.
- Wenn während der Schnellsuche das Bandende erreicht wird, spult die Kassette automatisch zum Anfang zurück. Nach dem Zurückspulen wird die Kassette ausgeworfen, und der Videcorecorder schaltet sich aus.

• Die Indexmarke wird automatisch gesetzt, wenn REC/OTR gedrückt wird. Sie wird auch am Anfang von Timer-Aufnahmen und OTR gesetzt.
• Es wird keine Indexmarkierung gesetzt, wenn Sie während der Aufnahme PAUSE/STILL drücken und wieder loslassen.
• Der Zeitabstand zwischen Indexmarkierungen sollte bei SP Aufnahmen größer als 1 Minute und bei LP Aufnahmen größer als 2 Minuten sein.
• Verwenden Sie für diesen Vorgang die Fernbedienung.

1) Drücken Sie SEARCH MODE.

2) Drücken Sie PLAY/▲ oder STOP/▼ wiederholt, bis die Anzahl der zu überspringen gewünschten Programme erscheint.

3) Drücken Sie REW/◀ oder F.FWD/▶. Der Videorecorder beginnt mit dem schnellem Vor- oder Zurückspulen bis zum Start des gewünschten Programms. Wenn das voreingestellte Programm erreicht ist startet der Videorecorder automatisch mit der Wiedergabe.

HINWEIS: • Es können bis zu 20 Indexmarkierungen gesetzt werden.

- Diese Funktion steht im Aufnahmemodus nicht zur Verfügung.

• Die Eingaben der Schritte 2) und 3) müssen jeweils innerhalb von 30 Sekunden erfolgen. Andernfalls wird der Indexsuchmodus gelöscht.

- Drücken Sie im Schritt 2) MENU, um den Indexsuchmodus zu verlassen. Oder drücken Sie STOP/▼ nach Schritt 3).

TIME SEARCH (ZEITSUCHE)

Es kann sein, dass diese Funktion nicht richtig arbeitet, wenn auf einer Kassette zwei Sendungen im PAL System und eine Sendung im NTSC System aufgenommen wurden.

- Verwenden Sie für diesen Vorgang die Fernbedienung.

1) Drücken Sie SEARCH MODE zweimal.

2) Drücken Sie PLAY/▲ oder STOP/▼ wiederholt, bis die gewünschte Zeit erscheint.

3) Drücken Sie REW/◀ oder F.FWD/▶. Der Videorecorder beginnt mit dem schnellem Vor- oder Zurückspulen bis zum angegebenen Punkt. Wenn 0:00 erreicht ist startet der Videorecorder automatisch mit der Wiedergabe.

HINWEIS: • Die Zeitsuche kann auf bis zu 9 Stunden und 59 Minuten (9:59) eingestellt werden.

- Diese Funktion steht im Aufnahmemodus nicht zur Verfügung.

• Die Eingaben der Schritte 2) und 3) müssen jeweils innerhalb von 30 Sekunden erfolgen. Andernfalls wird der Zeitsuchmodus gelöscht.
- Drücken Sie im Schritt 2) MENU, um den Zeitsuchmodus zu verlassen. Oder drücken Sie STOP/▼ nach Schritt 3).

Kopieren einer Kassette

Sie können Kopien von Kassetten Ihrer Freunde oder Verwandte für Ihr eigenes Vergnügen erstellen.

ACHTUNG:

- Das unberechtigte Kopieren von urheberrechtlich geschützten Videokassetten kann Urheberrechtsgesetze verletzen.

Schließen Sie den aufnehmenden Videorecorder (dieses Gerät), den abspielenden Videorecorder (anderer Videorecorder) und Ihren Fernseher entsprechend des folgenden Diagramms an.

1) Legen Sie eine bereits bespielte Kassette in den Quell-Videorecorder ein.
2) Legen Sie eine leere Videokassette, oder die die Sie überschreiben möchten, in das Kassettenfach des aufnehmenden Videorecorders ein.
3) Drücken Sie SPEED/SYSTEM auf der Fernbedienung, um die gewünschte Aufnahmegeschwindigkeit (SP/LP) auszuwählen.
4) Wählen Sie am aufnehmenden Videorecorder die Position "AV2". Weitere Informationen hierzu finden Sie unter "Andere Anschlüsse".
5) Drücken Sie REC/OTR am aufnehmenden Videorecorder.
6)Starten Sie die Wiedergabe der Kassette im wiedergebenden Vidcorecorder.
7) Um die Aufnahme zu stoppen, drücken Sie auf den aufnehmenden VCR auf STOP/EJECT und stoppen Sie dann die Wiedergabe des Bandes im wiedergebenden Videorekorder.
HINWEIS: • Verwenden Sie, um beste Ergebnisse beim Überspielen zu erhalten, nach Möglichkeit die Steuerung auf der Frontblende des Videorecorders. Es kann sein, dass die Fernbedienung den Betrieb des wiedergebenden Videorecorders beeinflusst.
- Wenn sich die Anzeige oder die Farbe ein- und ausblendet kann es sein, dass Sie versuchen, eine kopiergeschützte Kassette zu kopieren.
- Verwenden Sie immer abgeschirmte Videokabel mit RCA-Anschlüssen. Standard-Audiokabel werden nicht empfohlen.

Zum Überwachen der Aufnahme

Schalten Sie das Fernschgerät ein und wählen Sie den Videokanal für den Fernseher.

Eine Statusanzeige

Drücken Sie DISPLAY, um das Bandzählwerk oder die Uhr und die Kanalnummer zu prüfen. Jedes Mal, wenn Sie DISPLAY drücken ändert sich die Anzeige des Fernsehers wie folgt:

Wenn Sie den Kanal mit den numerischen Tasten wählen, wählen Sie den gewünschten Kanal (Positionsnummer).

HINWEIS: Wenn im Bildschirm oder an den Anzeigen an der Vorderseite eine anormale Angabe oder keine Angabe erscheint, ziehen Sie den Videorecorder für 2 Minuten vom Netz ab und stecken den Netzstecker dann wieder ein. Bitte beachten Sie, dass Sprache, Uhrzeit und Timer-Einstellungen nach dem Abtrennen gelöscht werden.

WARTUNG

Gehäusereinigung

• Wischen Sie die Frontblende und andere äußere Oberflächen des Videorecorders mit einem Lappen ab, der in lauwarmes Wasser getaucht und ausgewunden wurde.
• Verwenden Sie niemals Lösungsmittel oder Alkohol. Versprühen Sie kein Insektenspray in der Nähe des Videorecorders. Chemikalien dieser Art können die betroffenen Oberflächen beschädigen und verfärben.

Automatische Videokopfreinigung

• Mit dieser Funktion werden jedes Mal wenn Sie eine Videokassette einlegen oder entnehmen, die Videoköpfe automatisch gereinigt, um ein klares Bild zu gewährleisten.
• Das Wiedergabebild kann verschwommen oder sogar unterbrochen sein, selbst wenn der empfangene Fernsehsender deutlich ist. Dies bedeutet nicht, dass die aufgenommene Sendung gelöscht wurde. Das Problem

wird die Ansammlung von Schmutz auf dem Videokopf nach langer Verwendungszeit oder der Verwendung von Mietkassetten oder alten Kassetten verursacht. In diesem Fall erfordert die Videokopfreinigung höheren technischen Aufwand, und Sie sollten daher den nächstliegenden Händler aufsuchen. Reinigen Sie die Videoköpfe nur wenn Probleme auftreten.

Kundenservice

Versuchen Sie nicht selbst das Problem zu beseitigen, wenn Ihr Gerät nicht mehr funktioniert. Es gibt innen keine wartungsfähigen Bauteile. Schalten sie das Gerät aus, stecken Sie das Netzkabel aus, und bringen Sie das Gerät zu einem Kundendienstcenter zur Reparatur.

LEITFADEN FÜR DIE FEHLERSUCHE

Wenn Sie Probleme mit dem Betrieb des Geräts haben, obwohl Sie die Anweisungen dieser Bedienungsanleitung befolgt haben, suchen Sie das SYMPTOM in der linken Spalte der folgenden Tabelle. Lesen Sie das entsprechende Feld der Spalte ABHILFEMASSNAHMEN, um das Problem ausfindig zu machen und zu beseitigen.

SYMPTOM ABHILFEMASSNAHMEN
Kein Strom. • Prüfen Sie ob das Netzkabel mit einer Steckdose verbunden ist.• Prüfen Sie, ob die Stromversorgung eingeschaltet ist.
Timer-Aufnahmen sind nicht möglich. • Prüfen Sie,	ob die Timer-Aufnahme richtig eingestellt ist.• Vergewissern Sie sich, dass der Strom ausgeschaltet ist.• Prüfen Sie, ob die Uhr des Videorecorders richtig eingestellt ist.
Der Aufnahmemodus kann nicht gestartet werden.	• Prüfen Sie, ob die Kopierschutzlasche vorhanden ist. Verwenden Sie Klebeband um die Öffnung der Kopierschutzlasche zu verschließen, falls diese entfernt wurde.
Kein Bild oder schlechte Bildqualität bei der Wiedergabe.	• Stellen Sie den Fernseher auf den Videokanal.• Führen Sie die Feineinstellung Ihren Fernseher aus.
Kein Bild aber gute Tonqualität bei der Wiedergabe.	• Es ist eine Videokopfreinigung notwendig. Setzen Sie sich mit dem nächsten zugelassenen Kundendienstzentrum in Verbindung.
Die Bildwiedergabe rauscht teilweise.	• Stellen Sie die Spurlagereglung mit CHANNEL (▲/▼), um das Bild zu verbessern.
Es können keine momentan laufenden Fernsehsendungen angesehen werden.	• Prüfen Sie erneut die AERIAL und die RF OUT Verbindungen.• Stellen Sie den Fernseher korrekt auf den Fernsehkanal ein.
Keine Funktion der IR-Fernbedienung. • Prüfen Sie	die Batterien der Fernbedienung.
Die Anzeige oder die Farbe blendet sich ein und aus beim Kopieren von Videokassetten.	• Sie können urheberrechtlich geschützte Kassetten nicht kopieren. Was Sie sehen ist ein Kopierschutz.

Leisten Sie Ihren Beitrag zum Umweltschutz!!!

• Verbrauchte Batterien dürfen nicht weggeworfen werden.
• Sie können diese an einer Sammelstelle für Altbatterien oder Sondermüll entsorgen.
  Wenden Sie sich für weitere Informationen an Ihre Gemeinde.

TECHNISCHE DATEN

Allgemeine Daten

Fernsehsystem PAL B/G	Fernsehnorm
Videoköpfe Vier Video- und Zwei AudioköpfeHelical-Scan-System
Bandbreite 12,65 mm
Bandgeschwindigkeit SP :23,39 mm/sLP :11,70 mm/s
Tunerkanäle E2~E12	E21~E69A~H (nur Italie)CATV

HINWEIS: Dieser Videorecorder entspricht den HYPER und OSCAR Frequenzbändern des CATV.

HF Konverter Eingebauter UHF Konverter
Konverterausgang UHF Kanal 22 bis 69(einstellbar)
Timeranzeige 24 Stundensystem
Betriebstemperatur 5°C ~ 40°C
Anschlüsse AERIALRF OUTAUDIO/VIDEOVIDEO EingangAUDIO Eingang/Ausgang	Koaxial, BuchseKoaxial, Stecker2 St. 21 Pin Scartbuchse1 St. RCA Anschluss4 St. RCA Anschluss

Elektrische Daten

Videoausgangspegel	1Vp-p
Videoausgangsimpedanz	75Ω unsymmetrisch
Audioausgangspegel -6 dBv
Videoeingangspegel	0,5 ~2,0 Vp-p
Audioeingangspegel -10 dBv
Videorauschabstand(STANDARD)	45 dB
Audio Rauschabstand(STANDARD)	41 dB

Andere Technische Daten

Stromanschluss 220-240 V	50 Hz ~
Stromverbrauch	25 Watt
Abmessungen	B 360 mmH 92 mmT 226 mm
Gewicht	2,4 kg (ca.)

HINWEIS: Aufbau und technische Daten können ohne vorherige Ankündigung geändert werden.

KONFORMITÄTSERKLÄRUNG

EMC-Richtlinie: 89 / 336 / EWG

Niederspannungs-Richtlinie: 73 / 23 / EWG

CE-Markierung: 93 / 68 / EWG

Der Videorecorder

VCR 4500

folgenden Normen entsprechen:

EN 55013: 2001

EN 55020: 2002

EN 61000-3-2: 2000

EN 61000-3-3: 1995 + A1: 2001

EN 60065: 1998

CE

Garantie

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das Grundgerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

ETV

Heinrich-Horten-Strasse 17 47906 Kempen

[e-mail]

ETV

Elektro-technische Vertriebsgessellschaft mbH Heinrich-Horten-Str. 17 47906 Kempen

Kaufdatum, Händlerstempel, Unterschrift • Koopdatum, Stempel van de leverancier, Handsterkingen. Dated achat cacheter vorderieur signature • Fechate compa, Sello del vendedor. Firma • Data de compra: Carimbo do vendedor: Assinatura • Data dell'aguisto timbro del commerciante, firma • Purchase date, Dealer stamp, Signature • Kiepdatao, stempel fra forhandler, underschrift • Data kupna, Pieczatka sklepu, Podpis • Datum data rodkynki, leachate topsala, podpis.

24 Monate Garantie gemäß Garantie-Erklärung · 24 maanden garantie overeenkomstig schriftelijke garantie · 24 mois de garantie conformément à la déclaration de garantie · 24 meses de garantie según la déclaration de garantia · 24 meses de garantia, conforme a déclaration de garantia · 24 mesi de garanzia a seconda della spiegazione della garanzia · 24 months guarantee according to guarantee declaration 24 mânders garanti i henhold til garantierklæring · 24 missiace gwarancji na podstawie karty gwarancyjnej · Záruka 24 mésiců podle prohlášení o záuce. A garanciát lásd a használati utasítában гарантийные обязательства – смотри руководство пользователя

VCR 4500

Garantiebewijs · Carte de garantie Certificato di garanzia · Tarjeta de garantia Cartão de garantia · Guarantee card Garantikort · Karta gwarancyjna · Záruční list Garancia lap · Гарантийная карточка

GARANTIE-KARTE

AEG

Technische gegevens ....15

Automatische bedieningen

Automatisch kopreiniging

Elektrische technische gegevens

Video-uitgangsniveau	1Vp-p
Video-uitgangsimpedantie	75Ωongebalanceerd
Audio-uitgangsniveau	-6 dBv
Video-ingangsniveau 0,5 ~2	0 Vp-p
Audio-ingangsniveau	-10 dBv
Video S/N ratio(STANDAARD)	45 dB
Audio S/N ratio(STANDAARD)	41 dB

Overige technische gegevens
