MANUALE UTENTE 69149-48-PH PHILIPS

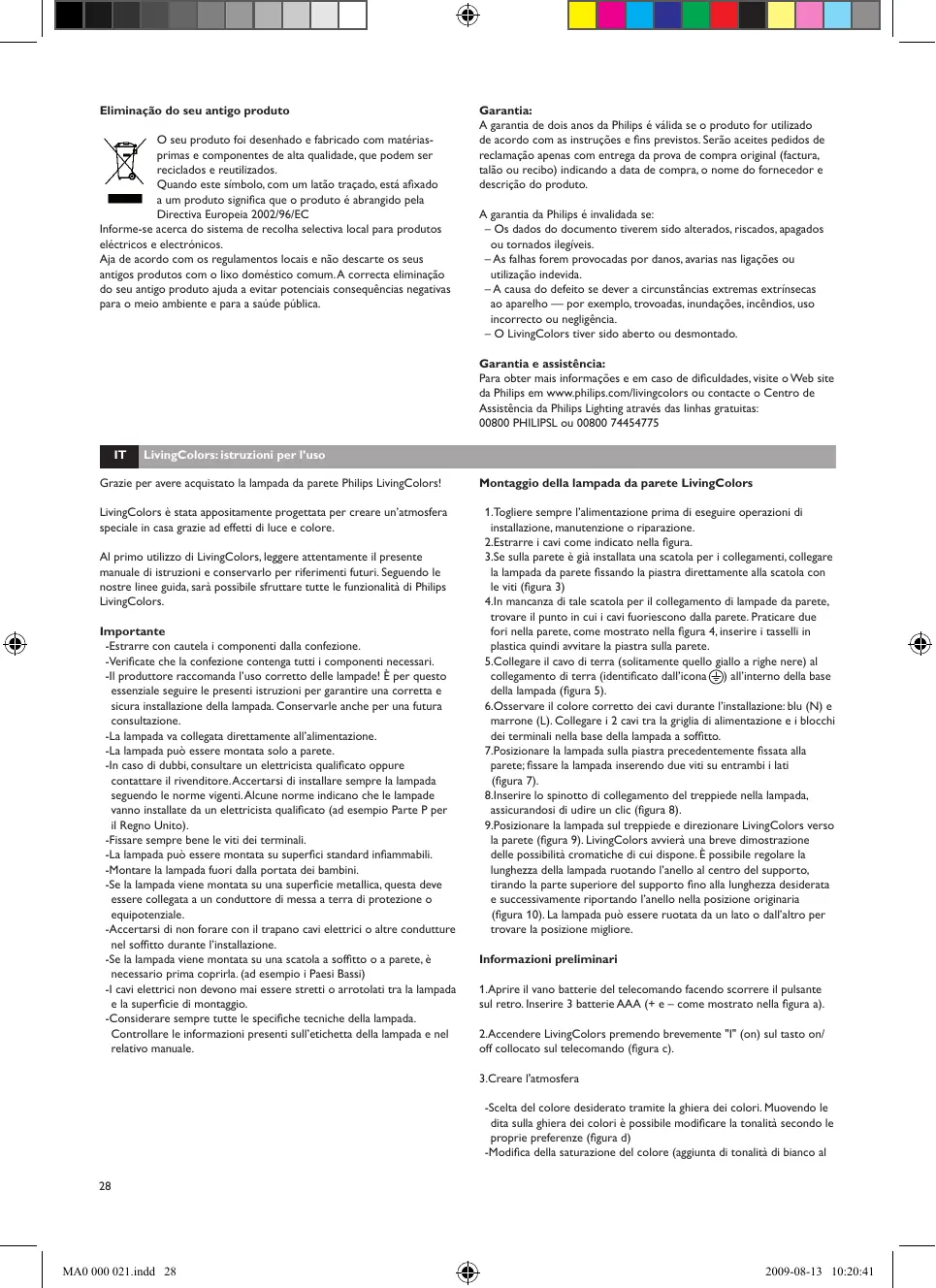

LivingColors: istruzioni per l’uso Grazie per avere acquistato la lampada da parete Philips LivingColors! LivingColors è stata appositamente progettata per creare un’atmosfera speciale in casa grazie ad effetti di luce e colore. Al primo utilizzo di LivingColors, leggere attentamente il presente manuale di istruzioni e conservarlo per riferimenti futuri. Seguendo le nostre linee guida, sarà possibile sfruttare tutte le funzionalità di Philips LivingColors. Importante -Estrarre con cautela i componenti dalla confezione. -Verificate che la confezione contenga tutti i componenti necessari. -Il produttore raccomanda l’uso corretto delle lampade! È per questo essenziale seguire le presenti istruzioni per garantire una corretta e sicura installazione della lampada. Conservarle anche per una futura consultazione. -La lampada va collegata direttamente all’alimentazione. -La lampada può essere montata solo a parete. -In caso di dubbi, consultare un elettricista qualificato oppure contattare il rivenditore. Accertarsi di installare sempre la lampada seguendo le norme vigenti. Alcune norme indicano che le lampade vanno installate da un elettricista qualificato (ad esempio Parte P per il Regno Unito). -Fissare sempre bene le viti dei terminali. -La lampada può essere montata su superfici standard infiammabili. -Montare la lampada fuori dalla portata dei bambini. -Se la lampada viene montata su una superficie metallica, questa deve essere collegata a un conduttore di messa a terra di protezione o equipotenziale. -Accertarsi di non forare con il trapano cavi elettrici o altre condutture nel soffitto durante l’installazione. -Se la lampada viene montata su una scatola a soffitto o a parete, è necessario prima coprirla. (ad esempio i Paesi Bassi) -I cavi elettrici non devono mai essere stretti o arrotolati tra la lampada e la superficie di montaggio. -Considerare sempre tutte le specifiche tecniche della lampada. Controllare le informazioni presenti sull’etichetta della lampada e nel relativo manuale. Montaggio della lampada da parete LivingColors 1.Togliere sempre l’alimentazione prima di eseguire operazioni di installazione, manutenzione o riparazione. 2.Estrarre i cavi come indicato nella figura. 3.Se sulla parete è già installata una scatola per i collegamenti, collegare la lampada da parete fissando la piastra direttamente alla scatola con le viti (figura 3) 4.In mancanza di tale scatola per il collegamento di lampade da parete, trovare il punto in cui i cavi fuoriescono dalla parete. Praticare due fori nella parete, come mostrato nella figura 4, inserire i tasselli in plastica quindi avvitare la piastra sulla parete. 5.Collegare il cavo di terra (solitamente quello giallo a righe nere) al collegamento di terra (identificato dall’icona ) all’interno della base della lampada (figura 5). 6.Osservare il colore corretto dei cavi durante l’installazione: blu (N) e marrone (L). Collegare i 2 cavi tra la griglia di alimentazione e i blocchi dei terminali nella base della lampada a soffitto. 7.Posizionare la lampada sulla piastra precedentemente fissata alla parete; fissare la lampada inserendo due viti su entrambi i lati (figura 7). 8.Inserire lo spinotto di collegamento del treppiede nella lampada, assicurandosi di udire un clic (figura 8). 9.Posizionare la lampada sul treppiede e direzionare LivingColors verso la parete (figura 9). LivingColors avvierà una breve dimostrazione delle possibilità cromatiche di cui dispone. È possibile regolare la lunghezza della lampada ruotando l’anello al centro del supporto, tirando la parte superiore del supporto fino alla lunghezza desiderata e successivamente riportando l’anello nella posizione originaria (figura 10). La lampada può essere ruotata da un lato o dall’altro per trovare la posizione migliore. Informazioni preliminari 1.Aprire il vano batterie del telecomando facendo scorrere il pulsante sul retro. Inserire 3 batterie AAA (+ e – come mostrato nella figura a). 2.Accendere LivingColors premendo brevemente "I" (on) sul tasto on/ off collocato sul telecomando (figura c). 3.Creare l'atmosfera -Scelta del colore desiderato tramite la ghiera dei colori. Muovendo le dita sulla ghiera dei colori è possibile modificare la tonalità secondo le proprie preferenze (figura d) -Modifica della saturazione del colore (aggiunta di tonalità di bianco al

MA0 000 021.indd 28 2009-08-13 10:20:41 al colore attuale). Premere ( ) per un colore più intenso, oppure ( ) per un colore con tonalità pastello (figura a). Alla fine del processo si ottiene il colore bianco. -Attenuazione dell'intensità luminosa. Aumentare ( ) o diminuire ( ) l'intensità luminosa tramite i tasti di attenuazione (figura f). 4.Spegnere LivingColors premendo brevemente il tasto "0" (off). LivingColors ricorderà l'ultima impostazione cromatica per l'utilizzo successivo (figura c). Ulteriori funzioni di LivingColors 1.Modalità cambiacolore automatica Passare il dito sulla ghiera dei colori (con un movimento circolare completo) e premere brevemente "I" ("On"); LivingColors passerà alla modalità cambiacolore automatica: la lampada modificherà automaticamente i colori. È possibile regolare la velocità con cui vengono cambiati i colori. La velocità può essere modificata in senso orario da veloce (colore blu scuro sulla ghiera) a lenta (viola) (figura g). È possibile toccare qualsiasi punto della ghiera dei colori. Con la modalità cambiacolore automatica, è anche possibile modificare la saturazione e la luminosità dei colori. Per tornare alla modalità normale, passare nuovamente il dito sulla ghiera, quindi premere "0". In alternativa, è possibile spegnere LivingColors ("0") per poi riaccenderla nuovamente ("I"). (figura a) 2.Collegamento di più lampade LivingColors

1. È possibile far funzionare più lampade LivingColors con un unico

telecomando. Le lampade LivingColors proietteranno lo stesso colore (o cambieranno colore contemporaneamente). Per collegare più lampade allo stesso telecomando, portare il telecomando in prossimità del logo Philips sulla parte superiore della lampada e premere il tasto di accensione "I" ("On"). LivingColors lampeggerà per 3 volte, per poi rifarlo brevemente con una luce verde. A questo punto il tasto può essere rilasciato. Le lampade collegate fra loro passeranno tutte all'ultima impostazione del telecomando. - Ripetere questa operazione per ciascuna lampada LivingColors che si desidera collegare alle altre. - Per usare nuovamente le LivingColors separatamente, collegarle ad un altro telecomando come indicato sopra.

2. È anche possibile controllare una lampada LivingColors con più

telecomandi. Per fare questo, per prima cosa ripristinare uno dei telecomandi tenendo premuto contemporaneamente "0" e i tasti ) per 5 secondi. Successivamente tenere vicini due telecomandi e premere il tasto "I" su entrambi per 7 secondi. Adesso il nuovo telecomando può essere collegato alla lampada LivingColors come descritto sopra. - Le lampade LivingColors collegate a due (o più) telecomandi possono essere controllate da uno qualsiasi dei telecomandi. - Per scollegare un telecomando da una lampada LivingColors, avvicinarlo alla lampada stessa e premere "0" per tre secondi. La lampada LivingColors lampeggerà 3 volte. Tenere premuto il tasto "0" un po' di più per attenuarne la luminosità fino allo spegnimento. Il telecomando e la lampada LivingColors sono ora collegati. Risoluzione dei problemi Problema LivingColors non si accende Possibile causa Soluzione La lampada non è collegata correttamente Controllare il collegamento del cavo alla lampada Il telecomando non funziona Consultare la sezione seguente Il telecomando non funziona Controllare le batterie all’interno del telecomando. Le batterie devono essere posizionate correttamente (+ e -) e devono essere cariche. Se il telecomando continua a non funzionare, provare a sostituire le batterie. Il telecomando non è collegato alla lampada Collegare il telecomando alla lampada LivingColors seguendo la procedura “2. Collegamento di più lampade LivingColors” Congestione su una rete di dati wireless (ad esempio in relazione a un router wireless) Allontanare LivingColors dal punto di accesso wireless Non è possibile collegare più lampade LivingColors Il tasto “I” non è stato premuto abbastanza a lungo Rieseguire la procedura “2. Collegamento di più lampade LivingColors”. In caso di collegamento riuscito, la lampada lampeggerà 1 volta in verde; in caso contrario tornerà subito all’impostazione precedente senza lampeggiare. Le lampade LivingColors sono di versioni diverse Verificare che le lampade che non possono essere collegate riportino la sigla “G2” sul retro del relativo telecomando e sulla base della lampada stessa. Se una delle lampade non riporta questa sigla, non è possibile eseguire il collegamento con un modello recante tale dicitura (potrà comunque essere collegata con lampade con la stessa sigla). Non è possibile avviare la modalità cambiacolore automatica Il movimento a scorrimento non è stato eseguito correttamente Se viene selezionato un colore (statico), ma non viene avviata la modalità cambiacolore, il movimento a scorrimento non è stato eseguito correttamente; riprovare LivingColors continua a non funzionare correttamente Problema di altra natura Contattare il centro di assistenza Philips Lighting (vedere Garanzia e assistenza) LivingColors non risponde al telecomando Verificare di aver inserito correttamente la spina nella presa di corrente Assicurarsi che tutte le lampade LivingColors collegate al telecomando siano accese; in caso contrario non risponderanno ai comandi. Premere contemporaneamente “0” e ( ) per almeno 5 secondi per passare ad un altro canale (tutte le lampade LivingColors lampeggeranno in verde come conferma). Questa procedura può essere ripetuta fino a 3 volte (preferibilmente da un’altra posizione).

MA0 000 021.indd 29 2009-08-13 10:20:41 3.Compatibilità con timer Smaltimento di vecchi prodotti La lampada LivingColors può essere utilizzata con un timer (non incluso). Quando viene accesa con un timer, LivingColors mostra l'ultima impostazione (modalità normale o cambiacolore automatica). Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto. Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute. Pulizia e manutenzione Disinserire la spina dalla presa a muro. Per evitare graffi, si consiglia di pulire LivingColors, il telecomando e l'adattatore solo con un panno morbido e asciutto. Non utilizzare detergenti, prodotti abrasivi o solventi. Evitare di versare liquidi su tutte le parti elettriche. Istruzioni di sicurezza Tenere la spina e LivingColors lontano da sostanze liquide e al riparo dall'umidità. -LivingColors è stata progettata solo per l'utilizzo in interni. Non utilizzarla in luoghi umidi (ad esempio all'esterno o in bagno). -LivingColors non è un giocattolo destinato ai bambini. -Non collocarla su superfici calde. -Per motivi di sicurezza e nel rispetto dei termini di garanzia, è vietato aprire la lampada LivingColors e la spina. -Utilizzare solo l'adattatore in dotazione per evitare possibili danni a LivingColors. Ambiente Al termine della normale vita utile del prodotto, provvedere al suo smaltimento secondo le norme locali in vigore. Se si desidera smaltire il telecomando, rimuovere le batterie. Non gettarle insieme ai normali rifiuti domestici. Queste ultime devono essere consegnate ad un punto di raccolta ufficiale o presso un rivenditore Philips che provvederanno a smaltirle nel rispetto dell'ambiente. Consumo energetico della lampada: 15,4 W max. Telecomando: Batterie: Garanzia La garanzia di due anni di Philips è valida nel caso in cui il prodotto venga utilizzato in base alle istruzioni del manuale e in conformità allo scopo per cui è stato creato. Eventuali richieste di risarcimento/sostituzione verranno prese in considerazione solo se corredate dalla ricevuta di acquisto originale (fattura, scontrino o ricevuta) su cui sia riportata la data di acquisto, il nome del rivenditore e la descrizione del prodotto. La garanzia Philips non è valida se: - La ricevuta di acquisto o la descrizione del prodotto è stata modificata, alterata, cancellata o resa illeggibile. - I guasti sono causati da danni, collegamenti errati o uso improprio. - Il difetto è causato da circostanze non imputabili al prodotto LivingColors, ad esempio fulmini, allagamenti, incendi, uso errato o negligenza. - LivingColors è stata aperta o smontata. Garanzia e assistenza Per informazioni e in caso di problemi, visitare il sito Web Philips all'indirizzo www.philips.com/livingcolors o telefonare al centro Philips Lighting Contact al numero gratuito: 00800-PHILIPSL o 00800-74454775 3 batterie alcaline AAA LR03 Philips Powerlife da 1,5 V. Specifiche wireless: Banda di frequenza wireless RF: Protocollo di comunicazione wireless: Canali operativi: Specifiche ambientali: Temperatura (funzionamento): Temperatura (spenta): Umidità relativa: 2405~2475 MHz IEEE 802.15.4) canali 11, 15, 20 o 25 0...40°C 25...60°C 5...95 % senza condensa
