BEDIENUNGSANLEITUNG 69149-48-PH PHILIPS

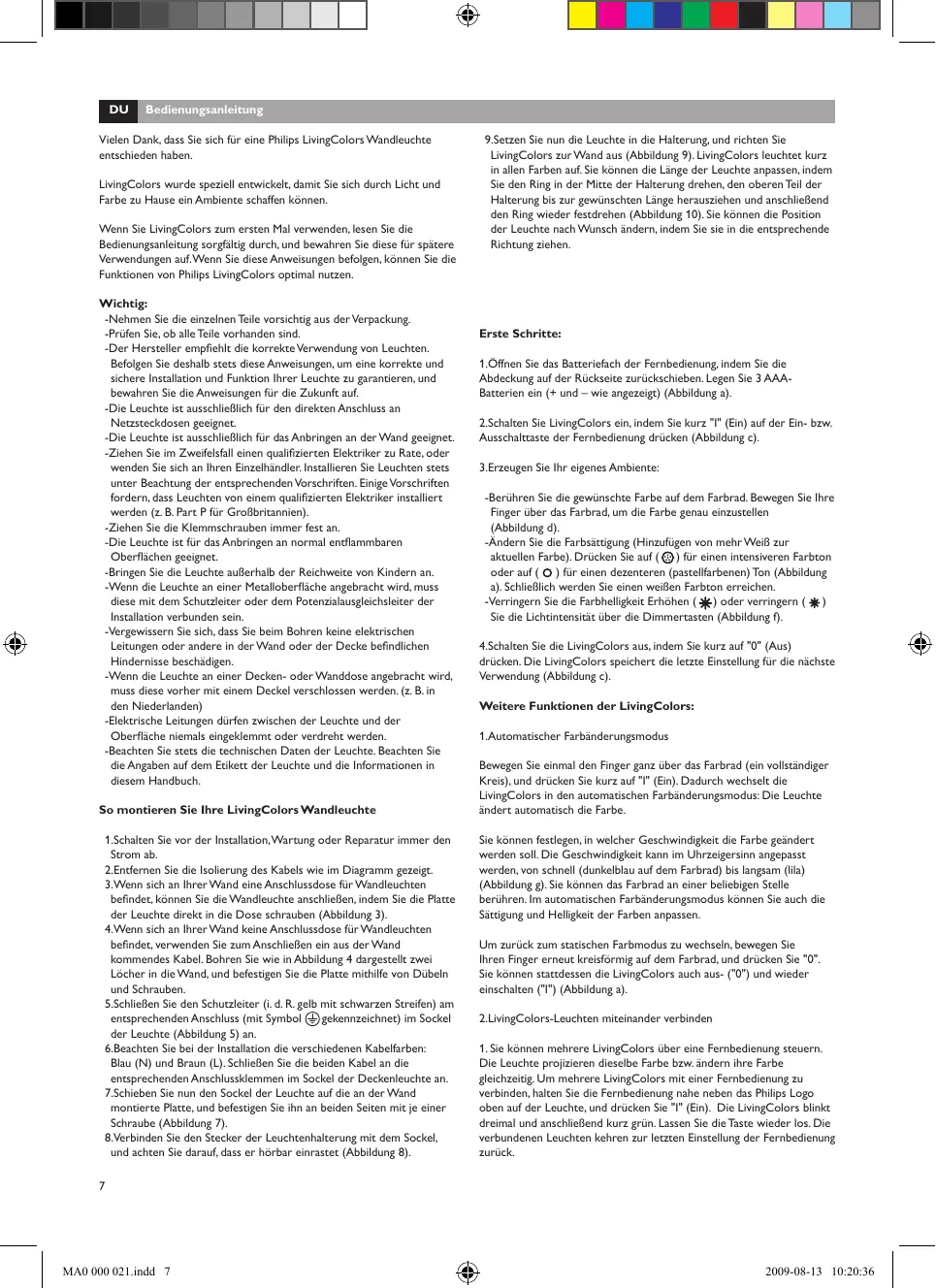

Bedienungsanleitung Vielen Dank, dass Sie sich für eine Philips LivingColors Wandleuchte entschieden haben. LivingColors wurde speziell entwickelt, damit Sie sich durch Licht und Farbe zu Hause ein Ambiente schaffen können. Wenn Sie LivingColors zum ersten Mal verwenden, lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für spätere Verwendungen auf. Wenn Sie diese Anweisungen befolgen, können Sie die Funktionen von Philips LivingColors optimal nutzen. Wichtig: -Nehmen Sie die einzelnen Teile vorsichtig aus der Verpackung. -Prüfen Sie, ob alle Teile vorhanden sind. -Der Hersteller empfiehlt die korrekte Verwendung von Leuchten. Befolgen Sie deshalb stets diese Anweisungen, um eine korrekte und sichere Installation und Funktion Ihrer Leuchte zu garantieren, und bewahren Sie die Anweisungen für die Zukunft auf. -Die Leuchte ist ausschließlich für den direkten Anschluss an Netzsteckdosen geeignet. -Die Leuchte ist ausschließlich für das Anbringen an der Wand geeignet. -Ziehen Sie im Zweifelsfall einen qualifizierten Elektriker zu Rate, oder wenden Sie sich an Ihren Einzelhändler. Installieren Sie Leuchten stets unter Beachtung der entsprechenden Vorschriften. Einige Vorschriften fordern, dass Leuchten von einem qualifizierten Elektriker installiert werden (z. B. Part P für Großbritannien). -Ziehen Sie die Klemmschrauben immer fest an. -Die Leuchte ist für das Anbringen an normal entflammbaren Oberflächen geeignet. -Bringen Sie die Leuchte außerhalb der Reichweite von Kindern an. -Wenn die Leuchte an einer Metalloberfläche angebracht wird, muss diese mit dem Schutzleiter oder dem Potenzialausgleichsleiter der Installation verbunden sein. -Vergewissern Sie sich, dass Sie beim Bohren keine elektrischen Leitungen oder andere in der Wand oder der Decke befindlichen Hindernisse beschädigen. -Wenn die Leuchte an einer Decken- oder Wanddose angebracht wird, muss diese vorher mit einem Deckel verschlossen werden. (z. B. in den Niederlanden) -Elektrische Leitungen dürfen zwischen der Leuchte und der Oberfläche niemals eingeklemmt oder verdreht werden. -Beachten Sie stets die technischen Daten der Leuchte. Beachten Sie die Angaben auf dem Etikett der Leuchte und die Informationen in diesem Handbuch. So montieren Sie Ihre LivingColors Wandleuchte 1.Schalten Sie vor der Installation, Wartung oder Reparatur immer den Strom ab. 2.Entfernen Sie die Isolierung des Kabels wie im Diagramm gezeigt. 3.Wenn sich an Ihrer Wand eine Anschlussdose für Wandleuchten befindet, können Sie die Wandleuchte anschließen, indem Sie die Platte der Leuchte direkt in die Dose schrauben (Abbildung 3). 4.Wenn sich an Ihrer Wand keine Anschlussdose für Wandleuchten befindet, verwenden Sie zum Anschließen ein aus der Wand kommendes Kabel. Bohren Sie wie in Abbildung 4 dargestellt zwei Löcher in die Wand, und befestigen Sie die Platte mithilfe von Dübeln und Schrauben. 5.Schließen Sie den Schutzleiter (i. d. R. gelb mit schwarzen Streifen) am entsprechenden Anschluss (mit Symbol gekennzeichnet) im Sockel der Leuchte (Abbildung 5) an. 6.Beachten Sie bei der Installation die verschiedenen Kabelfarben: Blau (N) und Braun (L). Schließen Sie die beiden Kabel an die entsprechenden Anschlussklemmen im Sockel der Deckenleuchte an. 7.Schieben Sie nun den Sockel der Leuchte auf die an der Wand montierte Platte, und befestigen Sie ihn an beiden Seiten mit je einer Schraube (Abbildung 7). 8.Verbinden Sie den Stecker der Leuchtenhalterung mit dem Sockel, und achten Sie darauf, dass er hörbar einrastet (Abbildung 8). 9.Setzen Sie nun die Leuchte in die Halterung, und richten Sie LivingColors zur Wand aus (Abbildung 9). LivingColors leuchtet kurz in allen Farben auf. Sie können die Länge der Leuchte anpassen, indem Sie den Ring in der Mitte der Halterung drehen, den oberen Teil der Halterung bis zur gewünschten Länge herausziehen und anschließend den Ring wieder festdrehen (Abbildung 10). Sie können die Position der Leuchte nach Wunsch ändern, indem Sie sie in die entsprechende Richtung ziehen. Erste Schritte: 1.Öffnen Sie das Batteriefach der Fernbedienung, indem Sie die Abdeckung auf der Rückseite zurückschieben. Legen Sie 3 AAABatterien ein (+ und – wie angezeigt) (Abbildung a). 2.Schalten Sie LivingColors ein, indem Sie kurz "I" (Ein) auf der Ein- bzw. Ausschalttaste der Fernbedienung drücken (Abbildung c). 3.Erzeugen Sie Ihr eigenes Ambiente: -Berühren Sie die gewünschte Farbe auf dem Farbrad. Bewegen Sie Ihre Finger über das Farbrad, um die Farbe genau einzustellen (Abbildung d). -Ändern Sie die Farbsättigung (Hinzufügen von mehr Weiß zur aktuellen Farbe). Drücken Sie auf ( ) für einen intensiveren Farbton oder auf ( ) für einen dezenteren (pastellfarbenen) Ton (Abbildung a). Schließlich werden Sie einen weißen Farbton erreichen. -Verringern Sie die Farbhelligkeit Erhöhen ( ) oder verringern ( ) Sie die Lichtintensität über die Dimmertasten (Abbildung f). 4.Schalten Sie die LivingColors aus, indem Sie kurz auf "0" (Aus) drücken. Die LivingColors speichert die letzte Einstellung für die nächste Verwendung (Abbildung c). Weitere Funktionen der LivingColors: 1.Automatischer Farbänderungsmodus Bewegen Sie einmal den Finger ganz über das Farbrad (ein vollständiger Kreis), und drücken Sie kurz auf "I" (Ein). Dadurch wechselt die LivingColors in den automatischen Farbänderungsmodus: Die Leuchte ändert automatisch die Farbe. Sie können festlegen, in welcher Geschwindigkeit die Farbe geändert werden soll. Die Geschwindigkeit kann im Uhrzeigersinn angepasst werden, von schnell (dunkelblau auf dem Farbrad) bis langsam (lila) (Abbildung g). Sie können das Farbrad an einer beliebigen Stelle berühren. Im automatischen Farbänderungsmodus können Sie auch die Sättigung und Helligkeit der Farben anpassen. Um zurück zum statischen Farbmodus zu wechseln, bewegen Sie Ihren Finger erneut kreisförmig auf dem Farbrad, und drücken Sie "0". Sie können stattdessen die LivingColors auch aus- ("0") und wieder einschalten ("I") (Abbildung a). 2.LivingColors-Leuchten miteinander verbinden

1. Sie können mehrere LivingColors über eine Fernbedienung steuern.

Die Leuchte projizieren dieselbe Farbe bzw. ändern ihre Farbe gleichzeitig. Um mehrere LivingColors mit einer Fernbedienung zu verbinden, halten Sie die Fernbedienung nahe neben das Philips Logo oben auf der Leuchte, und drücken Sie "I" (Ein). Die LivingColors blinkt dreimal und anschließend kurz grün. Lassen Sie die Taste wieder los. Die verbundenen Leuchten kehren zur letzten Einstellung der Fernbedienung zurück.

MA0 000 021.indd 7 2009-08-13 10:20:36 - Wiederholen Sie diesen Vorgang für jede LivingColors-Leuchte, die Sie mit anderen LivingColors Leuchten verbinden möchten. - Um die LivingColors wieder einzeln zu verwenden, verbinden Sie sie mit anderen Fernbedienungen, wie oben beschrieben.

2. Es ist auch möglich, eine LivingColors-Leuchte über mehrere

Fernbedienungen zu steuern. Dafür müssen Sie zuerst eine der Fernbedienungen zurücksetzen, indem Sie die Taste "0" und die Taste ( ) gleichzeitig 5 Sekunden lang gedrückt halten. Halten Sie anschließend zwei Fernbedienungen eng nebeneinander, und drücken Sie auf beiden 7 Sekunden lang die Taste "I". Nun können Sie die neue Fernbedienung mit der LivingColors Leuchte verbinden, wie oben beschrieben. - LivingColors, die mit zwei (oder mehr) Fernbedienungen verbunden sind, können von allen verbundenen Fernbedienungen gesteuert werden. - Um die Verbindung einer der Fernbedienungen von LivingColors zu trennen, halten Sie die Fernbedienung eng neben die Lampe, und drücken Sie drei Sekunden lang auf "0". Die LivingColors blinkt dreimal. Halten Sie die Taste "0" weiter gedrückt, bis das Licht verblasst. Die Fernbedienung und die LivingColors sind nun nicht mehr verbunden. 3.Kompatibilität mit Timern Sie können LivingColors mit einem Timer verwenden (nicht im Lieferumfang enthalten). Wenn die LivingColors mit einem Timer eingeschaltet wird, wird Ihre letzte Einstellung wiedergegeben (statische Farbe oder automatischer Farbänderungsmodus). Fehlerbehebung: Problem Die LivingColors spendet kein Licht. Mögliche Ursache Die Leuchte ist nicht ordnungsgemäß eingeschaltet. Lösung Überprüfen Sie die Kabelverbindung der Leuchte. Die Fernbedienung funktioniert nicht. Die Fernbedienung funktioniert nicht. Siehe folgender Abschnitt. Die LivingColors reagiert nicht auf die Fernbedienung. Die Fernbedienung ist nicht mit der Leuchte verbunden. Verbinden Sie die Fernbedienung mit LivingColors, indem Sie die Schritte unter “2. Die LivingColors-Leuchte miteinander verbinden” befolgen. Es tritt viel Datenverkehr im drahtlosen Netzwerk auf (z. B. Wireless-Router). Entfernen Sie die LivingColors aus der Nähe des drahtlosen Zugriffspunkts. Die Taste “I” wurde nicht lang genug gedrückt. Wiederholen Sie die Schritte unter “2. LivingColors-Leuchten miteinander verbinden”. Wenn die Verbindung erfolgreich war, blinkt die Leuchte einmal grün. Wenn sie nicht erfolgreich war, kehrt die Leuchte sofort zu ihren ursprünglichen Einstellungen zurück, ohne grün zu blinken. Die LivingColors-Leuchte gibt es in verschiedenen Ausführungen. Überprüfen Sie, ob die Leuchten, die Sie nicht verbinden können, beide auf der Rückseite der Fernbedienung und an der Unterseite der Leuchte selbst das Zeichen “G2” aufweisen. Wenn dies auf einer der Leuchten nicht vorhanden ist, kann diese nicht mit den Leuchten mit dem entsprechenden Zeichen verbunden werden. (Sie kann jedoch mit anderen Leuchten verbunden werden, die das Zeichen “G2” ebenfalls nicht haben.) Ich kann den automatischen Farbänderungsmodus nicht starten. Die Bewegung war nicht richtig. Wenn eine Farbe zu einer anderen (statischen) Farbe wechselt, aber keine Farbschleife beginnt, war Ihre Bewegung nicht richtig. Versuchen Sie es erneut. Die LivingColors funktioniert immer noch nicht normal. Weitere Probleme Wenden Sie sich an das Philips Lighting Contact Center (siehe “Service und Garantie”). Ich kann nicht mehrere LivingColors-Leuchten verbinden. Überprüfen Sie, ob der Stecker richtig in die Steckdose eingesteckt ist. Überprüfen Sie die Batterien in der Fernbedienung. Die Batterien müssen richtig eingesetzt (+ und -) und aufgeladen sein. Wenn die Fernbedienung noch immer nicht funktioniert, ersetzen Sie die Batterien. Stellen Sie sicher, dass alle LivingColors, die mit dieser Fernbedienung verbunden sind, eingeschaltet sind; andernfalls können diese nach dieser Aktion nicht reagieren. Drücken Sie mindestens 5 Sekunden gleichzeitig auf “0” und ( ), um in einen anderen Kanal zu wechseln (alle LivingColors blinken zur Bestätigung grün). Sie können diesen Vorgang bis zu dreimal wiederholen, idealerweise immer von einer anderen Position.

MA0 000 021.indd 8 2009-08-13 10:20:36 Pflege und Wartung: Entsorgung Ihres alten Geräts Ziehen Sie den Stecker aus der Steckdose. Um Kratzer zu vermeiden, sollten die LivingColors und der zugehörige Stecker mit einem trockenen Tuch gereinigt werden. Verwenden Sie keine Reinigungs-, Scheuer- oder Lösungsmittel. Die elektrischen Teile dürfen nicht mit Flüssigkeit in Berührung kommen. Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wieder verwendet werden können. Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäischen Richtlinie 2002/96/EG gilt. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land. Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. Sicherheitshinweise: Schützen Sie den Stecker und LivingColors vor Flüssigkeiten und Feuchtigkeit. - Die LivingColors ist nur für den Gebrauch in Innenräumen vorgesehen.Verwenden Sie das Gerät nicht in einer feuchten Umgebung, z. B. im Badezimmer oder im Außenbereich. -Die LivingColors ist kein Spielzeug und daher nicht für Kinder geeignet. -Stellen Sie die LivingColors Mini nicht auf heiße Flächen. -Aus Sicherheits- und Garantiegründen dürfen LivingColors und der zugehörige Stecker nicht geöffnet werden. -Es darf nur das mitgelieferte Netzteil verwendet werden. Die Nutzung eines anderen Netzteils kann zu Schäden an der LivingColors führen. Umwelt: Wenn Sie das Gerät am Ende seiner Lebensdauer entsorgen, achten Sie auf die Vorschriften Ihrer lokalen Behörde. Entfernen Sie die Batterien, bevor Sie die Fernbedienung entsorgen. Entsorgen Sie die Batterien nicht über den normalen Hausmüll. Geben Sie die Batterien an einer Sammelstelle oder bei einem Philips Händler ab, wo sie auf umweltfreundliche Weise entsorgt werden. Stromverbrauch der Leuchte: bis zu 15,4 W Fernbedienung: Batterien: 3 Philips Powerlife Alkaline AAA LR03, 1,5 V. Funksendefrequenz der Fernbedienung: 2,4GHz Wireless-Spezifikation: Frequenzband des drahtlosen RF-Modus: Wireless-Kommunikationsprotokoll: Betriebskanäle: Garantie: Die zweijährige Garantie von Philips gilt nur, wenn das Gerät gemäß den Anweisungen und für den vorgesehenen Zweck verwendet wird. Reklamationen werden nur mit einem Original-Kaufbeleg (Rechnung, Kassenbon oder Quittung) akzeptiert. Auf diesem Kaufbeleg müssen sowohl das Kaufdatum als auch der Name des Händlers und eine Beschreibung des Produkts aufgeführt sein. Die Philips-Garantie erlischt, wenn: - Teile des Kaufbelegs oder der Produktbeschreibung verändert, durchgestrichen oder unkenntlich gemacht wurden. - Schäden durch falsche Anschlüsse oder Missbrauch verursacht wurden. - bei Schäden durch extreme Einflüsse, die nicht in die Garantie von der LivingColors eingeschlossen sind, z. B. Blitzschlag, Flut, Feuer, unsachgemäße Handhabung oder Fahrlässigkeit. - die LivingColors geöffnet oder zerlegt wurde. Service und Garantie: Für weitere Informationen und falls Probleme auftreten, besuchen Sie die Philips Website unter www.philips.com/livingcolors, oder wenden Sie sich unter der gebührenfreien Hotline 00800-PHILIPSL oder 0080074454775 an das Philips Lighting Contact Center. 2405 ~ 2475 MHz IEEE 802.15.4 Kanäle 11, 15, 20 oder 25 Umgebungsbedingungen: Temperatur (Betrieb):

Temperatur (Lagerung): -25 - 60 °C Relative Luftfeuchtigkeit:

5 - 95 %, nicht kondensierend
