NOTENDAHANDBÓK KS2100 Toolson

Aðeins fyrir lönd ESB:

Ekki henda rafmagnstækjum með heimilisúrgangi! Í fylgni við evrópsku tilskipunina 2012/19/EU um fargaðan rafbúnað og rafrænan búnað og framkvæmd bess í samræmi við innlend lög, verða rafmagnstæki sem úr sér gengin.

Fig. 1 1 2 9 1 6 7 11 4 3 5 8 10 12 13

Fig. 1.2 27 31 32

Fig. 2 1 2 14 8

Fig. 3 25 23 24

Fig. 4 1 → 2 9 → 14

Fig. 5 11 3 4

Útskýring af táknum á hljóðfæri

	IS	Aövörun! Mögulegt fyrir vanefndir Danger til lifsins, hætta á meiðslum eða skemmdum á tól!
	IS	Áður byrjun rekstrar- og öryggisleiðbeiningar lesa og fylgjast!
	IS	Notið hlífðargleraugu!
	IS	Wear Heymarhlífar!
	IS	Ef ryk mynda klæðast vernd öndunarfæra!
	IS	Verndun bekknum II
	IS	Athygli! Laser geislun

FRAMLEIDANDI:

Scheppach

Við óskum pér ánægjulega og farsæla notkun með nýju TOOLSON vélina pína.

Samkvæmt viðeigandi lögum um ábyrgð er framleiðandi pessarar hjólsagar ekki ábyrgur fyrir skemmdum sem upp koma eða vegna:

• rangrar meðferðar,
• pess að notkunarleiðbeiningum er ekki fylgt eftir,
• pess að viðgerð er framkvæmd af priðja aðila og viðgerðarmaður hefur ekki tilskilin leyfi,
• pess að varahlutir sem ekki koma frá framleiðanda hefur verið komið fyrir,
• rangrar notkunar,
• bilanna í rafkerfinu pví að rafmagnsupplýsingum hefur ekki verið fylgt né reglugerðum VDE 0100, DIN 57113 / VDE 0113

RÁDLEGGINGAR:

Lestu allan texta notkunarleiðbeininganna áður en pú setur vélina saman og byrjar að nota búnaðinn.

Pessar notkunarleiðbeiningar eru ætlaðar til pess að gera pað auðveldara fyrir pig að kynnast tækinu og nota pað í pá vinnu sem pað er hannað fyrir.

Notkunarleiðbeiningarnar innihalda mikilvægar upplýsingar um hvernig skal nota vélina fagmannlega og á öruggan og hagsýnan hátt, og hvernig þú getur forðast hættur, sparað viðgerðarkostnað, dregið úr niðritíma og aukið áreiðanleika og endingartíma vélarinnar.

Til viðbótar við öryggisreglurnar sem fylgja með, verður þú að fylgja viðeigandi reglum lands pín af því er tekur til notkunar vélarinnar.

Settu notkunarleiðbeiningarnar í glæra plastmöppu til að verja þær fyrir óhreinindum og raka, og geymdu þær nálægt vélinni. Það verður að lesa leiðbeiningarnar og þær verður að skoða vel af hverjum stjórnanda áður en vinna hefst. Aðeins þeir einstaklingar sem hlotið hafa þjálfun í notkun á vélinni og hafa verið upplýstir um þær margvíslegu hættur sem fylgir því að vinna við vélina, mega vinna við vélina. Það verður að fara eftir kröfum um lágmarks aldur.

Til viðbótar við öryggisupplýsingar sem fylgja notkunarleiðbeiningunum og sérstökum reglugerðum lands þíns, verður að skoða almennt viðurkenndar tæknireglur fyrir notkun á trésmíðavélum.

Skýringartexti frá mynd 1

1 Grip
2 Rofi
3 Undirstaða
4 Samskeyti fyrir umgjörð / undirstöðu
5 Snúningsborð
6 Mótor
7 Sagarblað
8 Borðviðbót
9 Hömlustöng
10 Sagarblaðshlíf, föst

11 Sagarblaðshlíf, færanleg

12 Poki fyrir viðarflísar

13 Klemmukjaftur

KS2100
Afhending
	Geirskurðarsög
	rykpoki
	haldari verkstykkis
	tækjabúnaður fyrir sagarblaðaskipti SW6
	3 stoðir
	2 burstakol
	Notkunarleiðbeiningar
Tæknileg gögn
Stærðir L x B x H mm	690 x 550 x 440
ø snüningsborðs mm	385 x 150
Hæð borðs mm	55
Sagarblað ø mm	210/30/2,6
Hraði 1/lágm.	5000
Skurðarhlutfall m/s	60
Snüningssvið	2 x 45°
Halli skurðarbrúnar tækis	45°
Tvöfaldar skorur 45° x 45°	vinstri
Stillingar	45°, 30°, 22,5°, 15°, 0°, 15°, 22,5°, 30°, 45°
Pyngd kg	7,7
Skurðargögn fyrir rifuskurð
90°/90°/	120 x 60 mm
90°/45°	80 x 60 mm
45°/90°	120 x 35 mm
45°/45°	80 x 35 mm
Afl
Mótor V/Hz	220-240 ~ 50
Inntak W	S6 25% 1500W
Håð tæknilegum breytingum!

Upplýsingar um hávaðapróun

Stig hávaða sem kemur frá pessari vél meðan á vinnslu stendur er sem eftirfarandi:

Hámarks hávaðastig: 99,6 dB(A)

Hámarks hávaðastigsafkoma: 112,6 dB(A)

Viðvörun: Hávaði getur haft alvarleg heilsuáhrif. Ef hávaðastig fer yfir 85 dB (A), verður pú að vera með heyrnarhlífar. Ef raforka er ekki ákjósanleg, getur straumur fallið í stuttan tíma pegar kveikt er á vélinni. Petta getur haft áhrif á annan búnað (til dæmis blikka lampar). Ef rafmagnsstigið er Zmax < 0,27, er ekki von á neinni truflun. (Ef pú ert í vandræðum ættir pú að hafa samband við söluaðila.)

Almennar skýringar

• Athugaõu alla hluta vélarinnar vegna skemmda, pegar pú tekur hana upp. Tilkynntu allar bilanir pegar í stað til birgõasala.
• Ekki er hægt að taka mark á kvörtunum sem koma of seint.
• Vertu viss um að allir hlutar sendingarnar séu með.

• Kynntu pér vélina vel með pví að lesa pessar leiðbeiningar vandlega áður en pú byrjar að nota hana.

• Notaðu aðeins aukabúnað, slit- eða varahluti frá TOOLSON. Pú getur fundið varahluti hjá söluaðila TOOLSON.

• Pegar pú pantar, hafõu hlutanúmeriõ tiltækt og gerõ vélar og framleiõsluár.

Í pessum notkunarleiðbeiningum höfum við merkt staði sem hafa með öryggi þitt að gera, með pessu merki: △

⚠Almennar öryggisupplýsingar

• Vinsamlegast dreifõu öryggisupplýsingum og öryggisleiõbeiningum til allra sem vinna meõ vélina.
• Fylgdu öllum öryggisleiðbeiningum og viðvörunum eftir á vélinni.
• Hafõu allar öryggisleiõbeiningar og viõvaranir á vélinni læsilegar.
• Athugaðu allar rafmagnsleiðslur. Ekki nota skemmdar leiðslur.
• Vertu viss um að vélin standi stöðug á traustum fleti.
• Hafōu í huga pegar unnið er: Fingur, hendur og augu eru í hættu.
• Haltu börnum fjarri vélinni pegar hún er tengd við rafmagn.
• Pegar unnið er á vélinni verður allur öryggisbúnaður og -hlífar að vera festar á vélinni.
• Starfsmaður vélarinnar verður að vera að minnsta kosti 18 ára gamall. Lærlingar verða að vera minnsta kosti 16 ára gamlir en mega aðeins stjórna vélinni undir eftirliti fullorðna.
• Ekki má beina athygli einstaklinga, sem vinna við vélina, frá henni.
• Vinnusvæði vélarinnar verður að vera laust við flísar og timburafganga.
• Vertu aðeins í fötum sem liggja þétt upp að líkamanum. Fjarlægðu hringi, armbönd og aðra skartgripi.
• Vertu með hárnet eða húfu til að verja langt hár.
• Brif, breytingar, kvörðun og stilling vélarinnar má aðeins framkvæma pegar slökkt er á mótomum. Taktu rafmagnssnúruna úr sambandi og bíddu eftir pví að hverfillinn stöðvi alveg.
• Slökktu á vélinni og togaðu rafmagnssnúruna úr sambandi begar gera skal við bilanir.
• Tengingar- og viðgerðarvinna á raflagnarbúnaði má aðeins vera framkvæmd af löggiltum rafvirkja.
• Allur verndar- og öryggisbúnaður verður að vera komið aftur fyrir pegar viðgerðar- eða viðhaldsvinnu er lokið.
• Fjarlægðu alla búta frá vinnusvæðinu til að tryggja að pað sé fullkomlega hreint.
• Notaðu vélina á Þurru svæði og frá eldfímu efni eða gasi.
• Ekki nota vélina utandyra í vondu veðri eða við slæmar umhverfislegar aðstæður (sprengifimt andrúmsloft, stormur eða regn).
• Vertu í viðeigandi klæðnaði: Ekki vera í fatnaði sem er með lausar ermar og vertu ekki með hluti eins og hálsklút, keðjur eða armbönd sem geta fest sig í hreyfanlega hluta vélarinnar.

• Notaõu alltaf pinn eigin hlífõarbúnaõ: Stöõluõ hlífõargleraugu, hanska sem passa vel, heyrnartæki eõa eyrnatappa og höfuõbúnaõ til aõ hylja hár ef þaõ er nauðsynlegt.

• Meðhöndlaðu rafmagnskapalinn með aðgát: Ekki nota hann til að lyfta vélinni og ekki draga hann úr innstungunni með því að toga í kapalinn. Haltu honum frá beittum brúnum, olíukenndum blettum og miklum hita.

• Notaõu aõeins viõurkenndar framlengingarsnúrur begar bess er börf.
• Gættu pín á rafmögnun: Forðastu alla snertingu við jarðtengda hluti eins og pípur, ofna og kæliskápa.

Viðbótar öryggisreglur fyrir geirskurðarsög

• Ekki nota sagarblaðið pegar það er skemmt eða afmyndað.
• Ekki nota sögina pegar hlifarnar eru ekki i stöðu.
• Skiptu um boröviöbótina pegar hún er slitin.
• Ekki nota sögina til að saga neitt annað en við eða svipuð efni.
• Notaðu aðeins sagarblöð sem ráðlögð eru af framleiðanda og í samræmi við EN847-1.
• Tengdu geirskurðarsögina pína við ryksöfnunarbúnað pegar bú sagar.
• Veldu sagarblöð í samræmi við það efni sem á að saga.
• Athugaõu hámarks sögunardýpt.
• Pegar pú sagar löng verkstykki, notaðu framlenginguna til að fá betri stuðning og notaðu klemmurnar eða annan klemmubúnað.
  • Vertu með heyrnarvörn.

VIDVÖRUN! Hávaði getur verið hættulegur heilsu. Begar hávaðastigið fer yfir 85 dB (A), notaðu heyrnarvörn.

Rétt notkun

CE-prófaðar vélar uppfylla allar gildar vélarviðmiðanir EB sem og viðeigandi viðmiðanir fyrir hverja vél.

• Aðeins má nota vélina pegar hún er í tæknilega fullkomnu ástandi og í samræmi við áætlaða notkun og leiðbeiningarnar sem koma fram í rekstrarhandbókinni, og aðeins af öryggismeðvituðum einstaklingi sem er að fullu ljóst um hættuna sem felst í pví að stjórna vélinni. Hverskonar rekstrarlegur brestur, sérstaklega sá sem hefur áhrif á öryggi vélarinnar, ætti að lagfæra pegar í stað.
• Hverskonar önnur notkun ógildar leyfisheimild vélarinnar. Framleiðandinn er ekki ábyrgur fyrir hverskonar skemmdum sem eru vegna óleyfilegrar notkunar. Áhættan er algjörlega í höndum stjórnanda.
• Öryggis-, vinnu- og viðhaldsleiðbeiningar framleiðanda sem og tæknileg gögn sem gefin eru upp i kvörðunum og stærðum, verður að fylgja.
• Viðeigandi slysavarnarreglugerðir, aðrar reglugerðir og almennar viðurkenndar öryggistæknireglur verður einnig að fylgja eftir.
• Aðeins má nota, halda við og stjórna vélinni af einstaklingum sem pekkja hana og hafa fengið kennslu í rekstri hennar og starfsreglum. Handahófskenndar breytingar á vélinni leysa framleiðandann undan allri ábyrgð á hverskonar skemmdum.
• Aðeins má nota vélina með frumaukabúnaði og tækjum sem framleidd eru af framleiðanda.

⚠️Eftirliggjandi hætta

Vélin hefur verið byggð með pví að nota nútíma tækni í samræmi við viðurkenndar öryggisreglur. En hugsanleg eftirliggjandi hætta getur verið til staðar.

• Aðeins má vinna með valinn við sem hefur engar skemmdir eins og kvist, sprungur á brúnum og yfirborði. Viður með slíkar skemmdir á það til með að flísast og getur verið hættulegur.
• Viður sem er ekki rétt límdur saman getur sprungið pegar reynt er að saga hann vegna miðflóttaafls.
• Snyrtu verkstykki í ferkantaða lögun, komdu fyrir á miðju og festu rétt áður en haldið er áfram. Verkstykki í ójafnvægi geta verið hættuleg.

- Langt hár og laus fatnaður getur verið hættulegur pegar verkstykkið er að snúast. Vertu með hlífðarbúnað eins og hárnet og vinnufatnað sem liggur pétt að líkamanum.

- Sag og viðarflísar geta verið hættulegar. Vertu með hlífðarbúnað eins og öryggisgleraugu og rykgrímu.

- Notkun rangra eða skemmdra aðalrafleiðsla getur valdið meiðslum sem koma frá rafmagni.

- Jafnvel pegar hugað er að öllum öryggisráðstöfunum, er alltaf möguleiki á eftirliggjandi hættu sem ekki er augljós.

- Hægt er að lágmarka eftirliggjandi hættur með pví að fylgja leiðbeiningunum í „Öryggisráðstöfunum“, „Rétta notkun“ og í rekstrarhandbókinni eins og hún leggur sig.

- Ekki þvinga vélina af ástæðaulausu: Of mikill þrýstingur á sögina getur fijótlega leitt til skemmda á blaðinu og minnkað frammistöðu vélarinnar hvað varðar áferð og nákvæmni.

- Notaðu alltaf viðeigandi klemmur pegar saga skal ál og plast: Öll verkstykki verður að klemma fast niður.

- Forðastu ósjálfráða byrjun: Ekki ýta á ræsihnappinn pegar pú ert að setja vélina í samband.

- Notaðu alltaf tæki sem mælt er með í pessari handbók til að fá sem bestan árangur með vélinni.

- Hafōu alltaf hendur frá vinnusvæðinu pegar vélin er í gangi. Losaǒu aðalrofann sem staðsettur er á handfanginu áður en pú byrjar á verkefni af hvaða gerð sem er, p.e.a.s. aftengdu vélina.

- Hafõu alltaf hendur frá vinnusvæðinu pegar vélin er í gangi. Losaõu aðalrofann sem staðsettur er á handfanginu áður en þú byrjar á verkefni af hvaða gerð sem er, p.e.a.s. aftengdu vélina.

⚠Samsetning

VIDVÖRUN! Stingdu vélinni aðeins í samband pegar þú hefur lokið öllum samsetningarliðum og lesið og skilið öryggis- og notkunarleiðbeiningar.

Taktu sögina úr umbúðunum og staðsettu hana á vinnubekk.

Að setja saman rykpokann

- Ýttu smellunum á járnhringinum saman og festu í losunargatið á vélinni.

⚠️Viðeigandi notkun

Paò sem saga má:

• Harður og mjúkur, innlendur og erlendur viður, bæði langsum og þversum og með viðeigandi stillingum (sérstökum sagarblöðum og klemmum).
• Plast
• Ál og álblendi

Óviðeigandi notkun

Pað sem ekki má saga:

• Járnefni, stál og steypujárn eða annað efni sem ekki er nefnt hér að ofan og sérstaklega matvæli.
• Hjólsög án varnarbúnaðar.

90°/90°/	120 x 60 mm
90°/45°	80 x 60 mm
45°/90°	120 x 35 mm
45°/45°	80 x 35 mm

Ræsing

Skoðaðu õryggisupplýsingar á notkunarleiðbeiningunum áður en þú byrjar að nota vélina.

FJARLÆGING UMBÚDA

Fjarlægõu kassann sem notaõur er til aõ verja vélina meõan á flutningi stendur og haltu honum heilum fyrir flutninga í framtíðinni eõa ef geyma skal vélina.

TILFÆRSLA

Par sem geirskurðarvélin er frekar lítil og létt, pá er auðvelt að flytja hana, jafnvel af einum einstaklingi. Pað er nóg að lyfta sögina með handfanginu eftir að læsingarhnappnum (13) hefur verið læstur í lægstu stöðu.

FLUTNINGUR

Ef parf að flytja vélina, settu hana í upphaflegar umbúðir, pær umbúðir sem hún var afhend í. Sjáðu til pess að hún sé í réttri stöðu (sjá merkin á kassanum).

Ef það er mögulegt skal festa kassann með ólum til að koma í vef fyrir ósjálfráðar hreyfíngar eða missa hluta af vélinni.

STAĐA/VINNUSTADUR

Settu vélina á vinnubekk eða nægjanlega flatan grunn/stall til að tryggja besta mögulega stöðugleika.

Hafõu í huga vinnuvistvæna viðmiðun. Kjörhæð bekksins eða grunnsins ætti að vera sá að grunnyfirborðið eða efra vinnuyfirborð sé milli 90 og 95 cm frá jörðu.

Tryggõu aõ þaõ sé aõ minnsta kosti 80 cm vinnurými í allar áttir í kringum vélina til þess aõ framkvæma öll nauðsynleg þrif, viðhald og stillingar á vélinni.

VARÚD: Tryggǒu að vélin sé staðsett á hentugum stað, bæði hvað varðar umhverfisaðstæður og ljós.

Hafǒu paǒ alltaf í huga aǒ almennar umhverfisaðstæður er undirstöðuatriði til aǒ koma í veg fyrir slys.

RAFTENGINGAR

Athugaðu hvort að rafkerfið sem vélin er tengd í sé jarótengt í samræmi við gildandi öryggisreglugerðir og að innstungan sé í fullkomnu standi.

Rafkerfið verður að vera með varnarbúnað vegna segulhita til að verja alla leiðara fyrir skammhlaupi og yfirálagi.

Val á pessum búnaði ætti að vera í takti við eftirfarandi rafmagnsútlistanir vélarinnar sem koma fram á mótomum.

ATHUGID: Rafkerfi geirskurðarsagarinnar er útbúið með undirspennurafliða sem sjálfkrafa opnar rafrásina pegar spennan fellur undir lágmarks fyrirfram ákveðin mörk og sem kemur í veg fyrir sjálf-endurstillingu á aðgerðum vélarinnar pegar spennan fer á eðlilegt stig. Ef vélin stoppar af sjálfri sér, ekki verða óttasleginn. Vertu viss um að það hafi ekki verði spennubilun í rafkerfinu.

AD STILLA

VEITTU EFTIRTEKT: Allar stillingar sem sýndar eru hér að neðan verður að framkvæma pegar slökkt er á vélinni.

Pversögunaraðgerð:

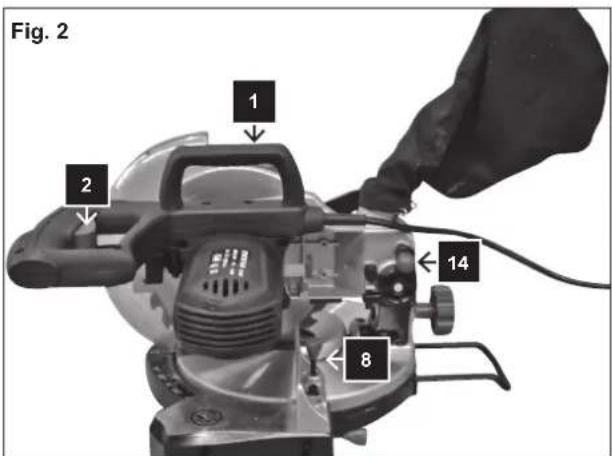

Að snúa borðtoppnum (mynd 2)

Með því að snúa borðinu er hægt að hreyfa geirskurðarsögina til vinstri og hægri. Með því að nota kvarðann er hægt að stilla rétt horn. 15°, 22,5°, 30° horn frá 0° til 45° getur verið fast og nákvæmlega stillt. Til að snúa snúningsborðinu, losaðu læsingarskrúfurnar (8) og snúðu borðinu með handfanginu (1) bangað til að rétt horn er fengið. Festu þá læsingarskrúfuna (8).

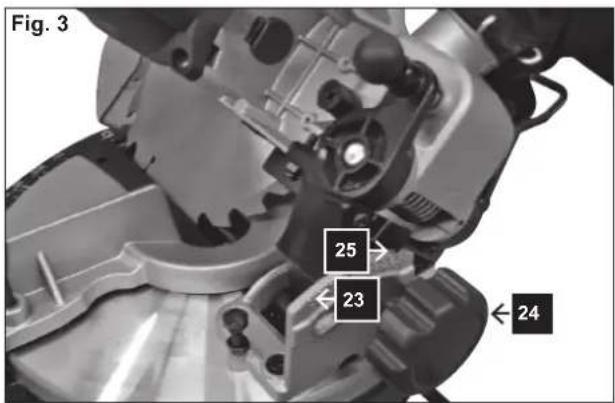

Að halla söginni (mynd 3)

Hægt er að halla söginni allt að 45°.

Losaǒu handfangiǒ (24) aftan á vélinni og, með því að nota kvarðann, hallaǒu söginni í pá hornstöǒu sem þú óskar eftir. Hægt er að ákvarða horniǒ með því að nota vísinn (25) á kvarðanum (23). Að síðustu verður að herða handfangiǒ.

Aðgerðir

Pegar búið er að framkvæma allar aðgerðir og ferli hér að ofan, getur pú byrjað að saga.

VEITTU EFTIRTEKT: Hafǒu hendurnar alltaf frá sögunarsvæðinu og faròu ekki nær því með höndunum pegar vélin er í gangi.

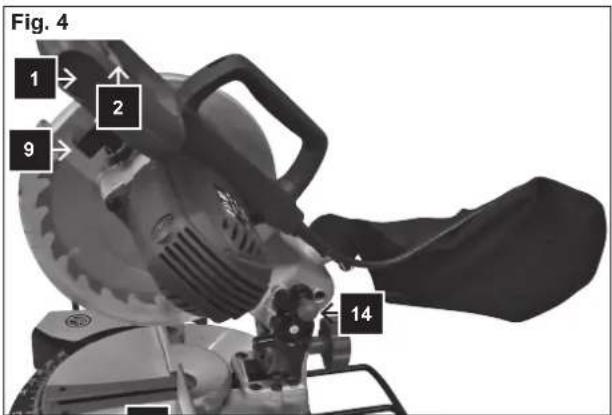

Pverskurður (Mynd 4, 1.2)

Athugið! Fyrir 90° sniðmát verður hreyfanlega stoppsláin (31) að vera föst í innri stöðunni.

• Athugið! Fyrir 90° sniðmát verður hreyfanlega stoppsláin (31) að vera föst í innri stöðunni.
• Opnið stilliskrúfuna (32) á hreyfanlegu stoppslánni (31) með sexkanti og ýtið hreyfanlegu stoppslánni (31) innávið.
• Hreyfanlega stoppsláin (31) verður að vera læst í stöðu sem er nógu langt frá innri stöðunni þannig að fjarlægðin milli stoppslárinnar (31) og sagarblaðsins (7) sé ekki meiri en 8 mm.
• Áður en sagað er, gangið úr skugga um að ekki verði árekstur milli stoppslárinnar (31) og sagarblaðsins (7).
  • Tryggið lásslána (32) aftur.
• Losið láshnúðinn (14).
• Lyftið söginni með handfanginu (1) pangað til pað læsist á réttum stað í efstu stöðu.

• Festið efniviðinn með klemmunni (13) á fasta sögunarborðið til að koma í veg fyrir að efniviðurinn hreyfist á meðan verið er að saga hann.

• Brýstið efniviðinum jafnt á stopplínurnar (27); gangið úr skugga um að hönd sé utan skurðsvæðis sagarblaðsins.

• Með hægri hönd á handfanginu (2), ytið lásslánni (9) pannig að pungamiðja einingarinnar fari niðurávið.
  • Vélin fer í gang pegar ytt er á start takkann (2).
• Færið sagarblaðið hægt niður að efniviðinum og sagið í gegnum pað með hæfilegum brýstingi.
• Begar búið er að saga, færið höfuð vélarinnar aftur í efstu (heima) stöðu og ýtið á ON/OFF takkann (2).
  Athugið! Vélin fer sjálfkrafa upp vegna gorms sem lætur hana fara upp aftur, pannig að ekki sleppa handfanginu (1) eftir að búið er að saga; leyfið vélarhausnum frekar að fara hægt upp og haldið örlítið við á meðan.

Vefjarhöttinn 0°-45° (Fig. 1, 1.2)

Þverskurðarsögina - að nota til að gera sniðmát uppá 0° - 45° í samræmi við vinnuna.

Mikilvægt. Til að gera sniðmát (sagarhausnum hallað) verður stillanlega stoppsláin að vera föst í ytri stöðu.

• Opnið stilliskrúfuna (32) á stillanlegu stoppslánni (31) með sexkanti og ýtið stillanlegu stoppslánni útávið.
• Stillanlega stoppslán (31) verður að vera fest nógu langt fyrir framan innstu stöðuna pannig að fjarlægðin milli stoppslárinnar (31) og sagarblaðsins (7) sé samanlagt ekki meira en 8 mm.
• Áður en byrjað er að saga, gangið úr skugga um að stoppsláin (31) og sagarblaðið (7) rekist ekki saman.
  • Tryggið lásslána (32) aftur.
• Lyftið vélarhausnum í efstu stöðu.
• Festið snúningsborðið (5) í 0° stöðunni.
• Losið stilliskrúfuna (24) og notið handfangið (1) til að setja vélarhausinn í horn til vinstri, pangað til vísirinn (25) sýnir pað horn sem óskað er eftir á skalanum (23).
  • Heröið aftur stilliskrúfuna (24).
• Sagið eins og lýst er í kaflanum „Pverskurður“.

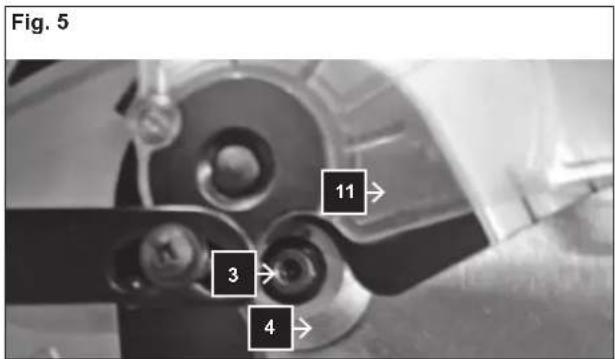

Að skipta um sagarblað (Mynd 5)

• Taktu rafmagnið af.
- Settu sagareininguna í efri stöðu.
- Losaǒu hreyfanlegu sagarblaðshlífina (11) með pví að yta á lásinn (9) og lyftu sagarblaðshlífinni pannig að hún sé laus við sagarblaðið.
- Losaðu festingarskrúfu sagarblaðsins (Veittu eftirtek: vinstri skrúfgangur).
• Fjarlægðu boltann (3) og flans (4) sagarblaðsins.
- Taktu sagarblaðið af með varúð (hætta á meiðslum frá tönnum sagarblaðsins).
- Settu nýja sagarblaðið í innri flans sagarblaðsins og skoðaðu snúningsátt sagarblaðsins.
- Settu ytri flans sagarblaðsins á sinn stað og hertu vel með skrúfunni.
- Settu hlíf sagarblaðsins á réttan stað.

⚠Rafmagnstenging

Rafmótorinn sem komið hefur verið fyrir er með fullkomnar raflagnir fyrir vinnslu.

Tenging viðskiptavinar við rafmagn og hverskonar framlengingarkaplar sem notaðir eru, verða að vera í samræmi við innlendar reglugerðir.

Mótorinn slekkur á sér sjálfkrafa við yfirálag. Hægt er að kveikja aftur á mótomnum eftir niðurkælingarferli en tími pess getur verið mismunandi.

Skemmdir rafkaplar

Rafkaplar hafa oft einangrunarskemmdir.

Hugsanlegar orsakir eru:

• Klemmdir staðir á tengingarkaplinum pegar hann er leiddur í gegnum gluggarifur og hurðarop.
• Krulla vegna rangrar festingar eða eitthvað liggur ofan á tengingarkaplinum.
• Skurðir sem eru vegna pess að keyrt hefur verið yfir tengingarkapalinn.
• Skemmdir á einangrun vegna pess að kapalinn hefur verið dreginn harkanlega úr innstungunni.
• Sprungur vegna öldrunar einangrunarinnar.

Pannig skemmdir rafkaplar má ekki nota par sem skemmd á einangrun gerir pá mjög hættulega.

Athugaǒu rafkapla reglulega vegna skemmda. Vertu viss um aǒ kapallinn sé aftengdur frá rafgjafanum pegar pú athugar hann.

Rafkaplar verða að vera í samræmi við þær reglugerðir sem eiga við í þínu landi.

Einfasa mótor

• Aðalspennan verður að samsvara spennunni sem tilgreind er á matstöflu mótorsins.
• Framlengingarkaplar upp að 25 m á lengd verða að hafa þversnið upp á 1,5 mm2 og þeir sem eru undir 25 m, að minnsta kosti 2,5 mm2.
• Tenging við rafgjafann verður að vera varinn með 16 a hæghraða öryggi.

Aõeins viõurkenndur rafvirki má tengja vélina og ljúka viõ viõgerõum á rafbúnaõi pess.

Ef pú hefur einhverjar fyrirspurnir, vinsamlegast tilgreindu eftirfarandi gögn:

• Framleiðandi mótors
• Gerð straums í mótorinn
• Gögn skráð á matsplötu vélarinnar
• Gögn skráð á matsplötu rofans

Ef verður að skila mótomnum, verður alltaf að senda hann með rofanum og rekstrargjafa.

Aukabúnaður

FJARLÆGINGARKERFI FYRIR SAG

Hjólsögin er útbúin með sogtengi, pannig að hægt er að tengja hana við sogkerfi. Einnig verður að koma fyrir rykpoka.

Slanga sogkerfisins er fest við sogtengið með slönguklemmu. Við mælum með því að þú tæmir pokann eða ílát sogbúnaðarins reglulega og hreinsar síuna.

Loftflæðishlutfall sogkerfisins verður að vera að minnsta kosti 30 metrar á sekúndu.

⚠ Viðhald

Ef sérfræðingur er fengin til að veita sérstaka þjónustu eða gera við meðan á ábyrgðartímabilinu stendur og eftir að því líkur, hafòu þá samband við þjónustuveitanda sem mælt er með af okkur eða hafòu samband við framleiðanda.

• Yfirferð, viðhaldsvinna, Þrif sem og lagfæring á hverskonar bilunum má aðeins framkvæma pegar búið er að slökkva á mótomum.
• Allur verndar- og öryggisbúnaður verður að vera komið fyrir þegar í stað, þegar viðgerð eða viðhaldsvinnu er lokið.

REGLULEGT VIDHALD

Reglulega viðhaldið sem lýst er hér að ofan og í málsgreininni hér að neðan, getur ófaglærður einstaklingur framkvæmt.

• Ekki smyrja geirskurðarvélina, vegna pess að sögun verður að vera framkvæmd við Þurrar aðstæður (par á meðal sögun á áli og álblendi). Allir snúningshlutar vélarinnar smyrja sig sjálfir.
• Meðan á viðhaldi stendur, verður pú að vera með hlífðarbúnað (hlífðargleraugu og hanska).
• Fjarlægõu bûta pegar nauðsynlegt er, bæõi frá sögunarsvæðinu, vinnuyfirborõi og undirstöðu. Paõ er mælt meõ pví aõ pú notir sogtæki eða bursta.

VEITTU EFTIRTEKT: Ekki nota háprýstiloft!

- Athugaõu reglulega ástand blaõa: Ef upp koma vandamál meõan aõ sögun stendur, láttu faglærõan aõila brýna blaõiõ eõa skiptu pví út.

ADSTOD

Pegar pú parft á faglærðum einstaklingi að halda fyrir sérstakt viðhald eða viðgerð, bæði meðan á ábyrgðartímabilinu stendur og eftir það, leitaðu alltaf til viðurkenndra fyrirtækja vegna aðstoðar eða beint til framleiðanda, ef ekki er til staðar viðurkennt fyrirtæki á pínu svæði.

FÖRGUN VÉLARINNAR.

Pegar vélin er úr sér gengin, verður förgun að eiga sér stað í gegnum venjulegrar endurvinnslustöðvar og förgunarstöðvar fyrir iðnaðarúrgang.

Bilanaleit

Vandmál Hugsanleg orsök Hjálp
Mótor fer ekki í gang Bilaður mótor, rafkapall eða innstunga.Sprungin öryggi.	Láttu viðurkenndan einstakling skoða vélina. Ekki reyna að gera við vélina sjálfur. Það getur verið hættulegt. Athugaðu öryggi og skiptu þeim út ef það er nauðsynlegt.
Mótorinn ræsir sig hægt og nær ekki keyrsluhraða.	Lág fæðuspenna. Skemmt vaf. Útbrunninn þéttir.	Biddu rafveituna að athuga með spennuna. Láttu viðurkenndan einstakling skoða mótorinn. Láttu viðurkenndan einstakling skoða þéttirinn.
Óhóflegur hávaði í mótor.	Skemmt vaf. Bilaður mótor. Láttu viðurkenndan einstakling skoða mótorinn.
Mótorinn nær ekki fullum krafti.	Yfirálag á rafrás vegna ljósa, nytjahluta eða annarra mótora.	Ekki nota aðra nytjahluti eða mótora á rafrásinni sem sögin er tengd við.
Mótor ofhitnar auðveldlega	Yfirálag á mótorinn. Ófullnægjandi kæling á mótornum.	Komdu í veg fyrir yfirálag þegar mótorinn er að saga. Fjarlægðu ryk frá mótornum til að tryggja hámarks kælingu á mótornum.
Minnkandi skurðargeta þegar sagað er	Sagarblaðið er of lítið (brýnt of oft) Endurstilltu endastoppið á sagareiningunni
Sagarskurðurinn er grófur eða bugðóttur	Sagarblaðið er bitlaust. Tannalögun er ekki hentug fyrir þykkt efnisins	Brýndu sagarblaðið eða notaðu rétt sagarblað
Það flísar úr verkstykkinu eða flísast úr því	Sögunarprýstingur er of mikill eða sagarblaðið hentar ekki fyrir þessa aðgerð	Notaður rétt sagarblað

Augljósar skemmdir verður að tilkynna innan 8 daga frá viðtöku vörunnar. Annars er réttur kaupanda um bætur vegna sílka skemmda ógildur. Við ábyrgjumst, í tilfelli réttrar meðhöndlunar yfir lögbundíð ábyrgðartímabil frá afhendingu, að við skiptum om hvem vélarhlut án kostnaðar sem ónothæfur er vegna gallaðs efnis eða skemmda í framleiðslu innan ákveðins tímabils. Af því er

tekur til hluti sem ekki eru framleiddir af okkur, ábyrgjumst við af pvi leiti aðeins að við eigum rétt á ábyrgðarkröfum gagnvart birgðasölum. Kostnaður vegna uppsetningar á nýjum hlutum skal falla í skaut kaupanda. Ógilding sölu eða afsláttur á kaupverði sem og aðrar kröfur vegna skemmda eru undanskildar.

Garanti TR
