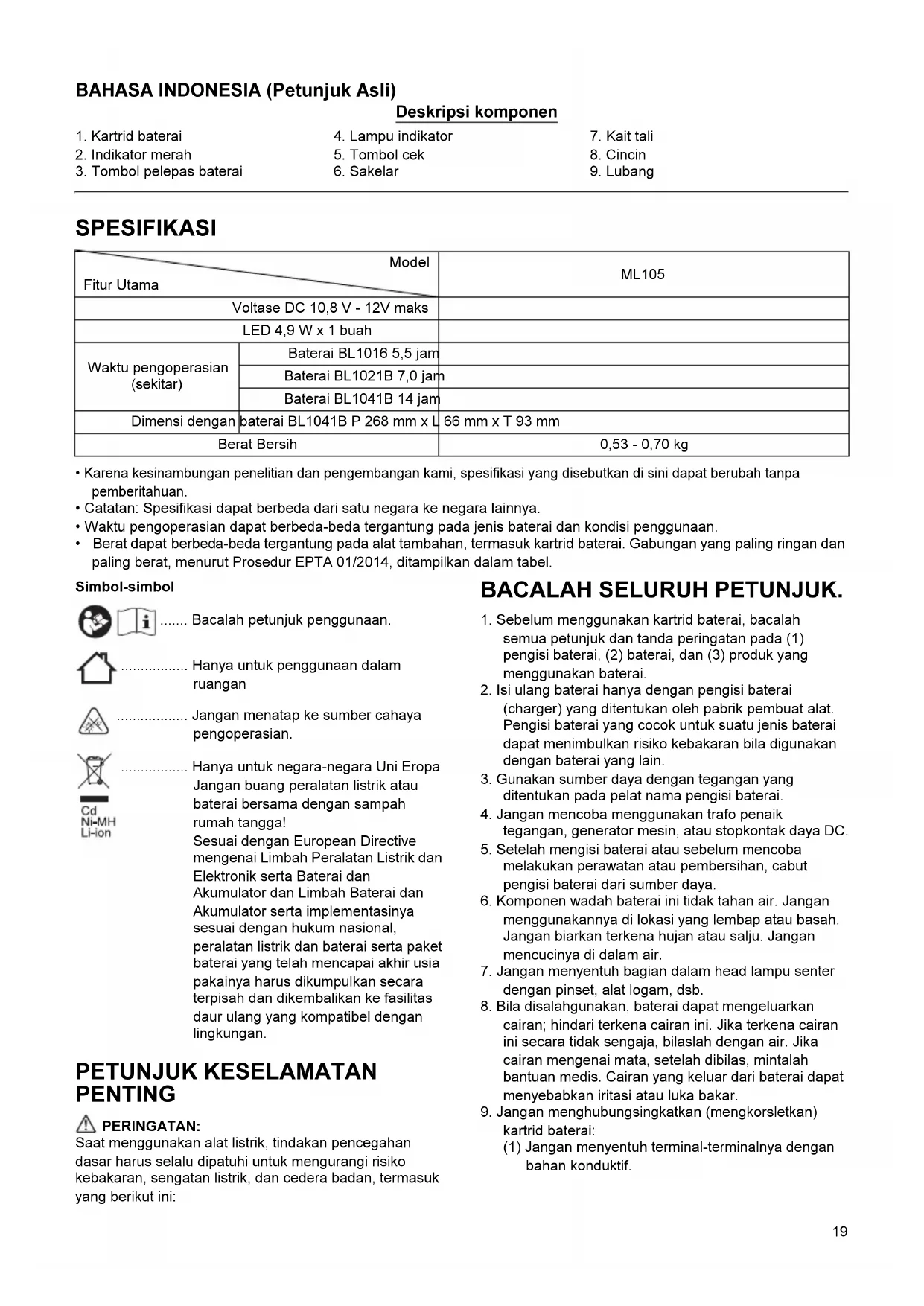

PANDUAN PENGGUNA ML105 MAKITA

• Karena kesinambungan penelitian dan pengembangan kami, spesifikasi yang disebutkan di sini dapat berubah tanpa pemberitahuan.

• Catatan: Spesifikasi dapat berbeda dari satu negara ke negara lainnya.

• Waktu pengoperasian dapat berbeda-beda tergantung pada jenis baterai dan kondisi penggunaan.

• Berat dapat berbeda-beda tergantung pada alat tambahan, termasuk kartrid baterai. Gabungan yang paling ringan dan paling berat, menurut Prosedur EPTA 01/2014, ditampilkan dalam tabel. Simbol-simbol ....... Bacalah petunjuk penggunaan. ................. Hanya untuk penggunaan dalam ruangan .................. Jangan menatap ke sumber cahaya pengoperasian. ................. Hanya untuk negara-negara Uni Eropa Jangan buang peralatan listrik atau baterai bersama dengan sampah rumah tangga! Sesuai dengan European Directive mengenai Limbah Peralatan Listrik dan Elektronik serta Baterai dan Akumulator dan Limbah Baterai dan Akumulator serta implementasinya sesuai dengan hukum nasional, peralatan listrik dan baterai serta paket baterai yang telah mencapai akhir usia pakainya harus dikumpulkan secara terpisah dan dikembalikan ke fasilitas daur ulang yang kompatibel dengan lingkungan. PETUNJUK KESELAMATAN PENTING PERINGATAN: Saat menggunakan alat listrik, tindakan pencegahan dasar harus selalu dipatuhi untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera badan, termasuk yang berikut ini: BACALAH SELURUH PETUNJUK.

1. Sebelum menggunakan kartrid baterai, bacalah

semua petunjuk dan tanda peringatan pada (1) pengisi baterai, (2) baterai, dan (3) produk yang menggunakan baterai.

2. Isi ulang baterai hanya dengan pengisi baterai

(charger) yang ditentukan oleh pabrik pembuat alat. Pengisi baterai yang cocok untuk suatu jenis baterai dapat menimbulkan risiko kebakaran bila digunakan dengan baterai yang lain.

3. Gunakan sumber daya dengan tegangan yang

ditentukan pada pelat nama pengisi baterai.

4. Jangan mencoba menggunakan trafo penaik

tegangan, generator mesin, atau stopkontak daya DC.

5. Setelah mengisi baterai atau sebelum mencoba

melakukan perawatan atau pembersihan, cabut pengisi baterai dari sumber daya.

6. Komponen wadah baterai ini tidak tahan air. Jangan

menggunakannya di lokasi yang lembap atau basah. Jangan biarkan terkena hujan atau salju. Jangan mencucinya di dalam air.

7. Jangan menyentuh bagian dalam head lampu senter

dengan pinset, alat logam, dsb.

8. Bila disalahgunakan, baterai dapat mengeluarkan

cairan; hindari terkena cairan ini. Jika terkena cairan ini secara tidak sengaja, bilaslah dengan air. Jika cairan mengenai mata, setelah dibilas, mintalah bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar.

9. Jangan menghubungsingkatkan (mengkorsletkan)

kartrid baterai: (1) Jangan menyentuh terminal-terminalnya dengan bahan konduktif.

Model ML105 Fitur Utama Voltase DC 10,8 V - 12V maks LED 4,9 W x 1 buah Waktu pengoperasian (sekitar) Baterai BL1016 5,5 jam Baterai BL1021B 7,0 jam Baterai BL1041B 14 jam Dimensi dengan baterai BL1041B P 268 mm x L 66 mm x T 93 mm Berat Bersih 0,53 - 0,70 kg20 (2) Hindari menyimpan kartrid baterai dalam wadah bersama dengan benda logam lainnya seperti paku, koin, dll. (3) Jangan biarkan kartrid baterai terkena air atau hujan. Hubungan singkat baterai dapat menyebabkan aliran arus yang besar, panas berlebihan, kemungkinan luka bakar, dan bahkan kerusakan permanen.

10. Jika ada elektrolit yang masuk ke mata, bilaslah

sampai bersih dengan air bersih dan segera cari bantuan medis. Hal itu dapat mengakibatkan hilangnya penglihatan.

11. Berhati-hatilah agar baterai tidak sampai terjatuh atau

kartrid sudah rusak parah atau benar-benar rusak. Kartrid baterai dapat meledak di dalam api.

13. Sumber cahaya yang digunakan dalam alat penerang

ini hanya boleh diganti oleh pabrik pembuat alat atau agen servisnya atau orang yang berkualifikasi setara. PERHATIAN:

1. Saat alat tidak digunakan, selalu matikan sakelarnya,

dan cabut/lepaskan kartrid baterainya dari alat ini.

2. Jangan menyimpan alat ini dan kartrid baterai di

tempat yang suhunya dapat mencapai atau melebihi 50 °C (122 °F).

3. Jangan mengenakan kejutan pada alat dengan

menjatuhkan atau memukulnya, dsb.

4. Jangan menyorotkan cahaya ke mata secara terus-

menerus. Tindakan ini dapat merusak mata.

5. Jangan menutupi atau menyumbat alat yang menyala

dengan kain atau karton, dsb. Menutupi atau menyumbatnya dapat menyebabkan timbulnya nyala api.

6. Jangan membongkar pengisi baterai atau kartrid

baterai; bawalah ke teknisi servis yang berkualifikasi bila membutuhkan servis atau perbaikan. Perakitan kembali yang tidak benar dapat mengakibatkan sengatan listrik atau kebakaran.

7. Gunakan alat hanya dengan baterai yang khusus

ditentukan untuknya. Penggunaan baterai yang lain dapat menimbulkan risiko cedera dan kebakaran.

8. Jika waktu pengoperasian telah menjadi terlalu

singkat, segera hentikan pengoperasian. Keadaan tersebut dapat mengakibatkan risiko timbulnya panas berlebihan, kemungkinan luka bakar, dan bahkan ledakan.

9. Jangan menggunakan baterai yang rusak.

10. Jika ada masalah, konsultasikan dengan Pusat Servis

atau dealer Makita terdekat. Untuk menjaga keamanan dan kehandalan produk, perbaikan, pemeliharaan, atau penyetelan harus dilakukan oleh Pusat Servis Resmi Makita.

11. Gunakan hanya baterai asli Makita.

Penggunaan baterai non-asli Makita, atau baterai yang sudah diubah, dapat mengakibatkan baterai meledak dan menyebabkan kebakaran, cedera, serta kerusakan. Hal itu juga akan membuat garansi Makita untuk alat dan pengisi baterai Makita hangus. SIMPAN PETUNJUK INI. Kiat untuk mempertahankan usia pakai baterai maksimum

1. Isilah kembali kartrid baterai sebelum baterai

sepenuhnya habis. Selalu hentikan pengoperasian alat dan isi kartrid baterai saat Anda merasakan bahwa daya alat telah berkurang.

2. Jangan sekali-kali mengisi ulang kartrid baterai yang

telah terisi penuh. Mengisi baterai terlalu banyak akan memperpendek usia pakai baterai.

3. Isilah kartrid baterai dalam ruangan bersuhu antara

10 °C - 40 °C (50 °F - 104 °F). Biarkan kartrid baterai yang panas mendingin lebih dahulu sebelum mengisinya.

4. Isi ulang (cas) kartrid baterai sekali setiap enam bulan

jika Anda tidak menggunakannya untuk waktu lama. DESKRIPSI FUNGSI Pengisian Isilah kembali kartrid baterai dengan pengisi baterai Makita sebelum digunakan. Memasang atau melepas kartrid baterai (Gb. 1) PERHATIAN:

• Selalu matikan alat sebelum memasang atau melepas kartrid baterainya.

• Pegang alat dan kartrid baterai kuat-kuat saat memasang atau melepaskan kartrid baterai. Bila tidak dipegang dengan kuat, alat dan kartrid baterai dapat terlepas dari tangan Anda dan menyebabkan kerusakan pada alat dan kartrid baterai serta cedera. Untuk mengeluarkan kartrid baterai, geser kartrid dari alat sambil menggeser tombol pada bagian depan kartrid. Untuk memasang kartrid baterai, luruskan lidah pada kartrid baterai dengan alur pada rumah alat dan dorong masuk kartrid ke tempatnya. Masukkan kartrid sepenuhnya sampai terkunci di tempatnya yang ditandai dengan suara klik pelan. Jika Anda dapat melihat indikator merah di sisi atas tombol, berarti baterai belum terkunci sepenuhnya. PERHATIAN:

• Selalu pasang kartrid baterai sepenuhnya sampai indikator merah tidak terlihat. Jika tidak, komponen ini dapat terlepas dan jatuh dari alat, sehingga menyebabkan cedera pada Anda atau orang lain di sekitar Anda.

• Jangan memasang kartrid baterai secara paksa. Jika kartrid tidak dapat meluncur masuk dengan mudah, berarti posisi memasukkannya belum tepat. Menunjukkan kapasitas baterai yang tersisa (Gb. 2) (Hanya untuk kartrid baterai dengan huruf “B” pada akhir nomor modelnya.) Tekan tombol cek pada kartrid baterai untuk menunjukkan kapasitas baterai yang tersisa. Lampu indikator menyala selama beberapa detik.21 CATATAN:

• Tergantung pada kondisi penggunaan dan suhu udara sekitar, tampilan indikasi dapat sedikit berbeda dengan kapasitas sesungguhnya. Perlindungan dari pengeluaran daya berlebihan Bila kapasitas baterai tidak cukup, lampu akan mati secara otomatis. Dalam hal demikian, keluarkan baterai dari alat dan isi daya baterai. Menyalakan lampu LED (Gb. 3) PERHATIAN:

• Jangan memandang ke arah lampu LED atau menatap sumber cahayanya secara langsung. Tekan sakelar untuk menyalakan lampu LED. Untuk mematikan, tekan sakelar lagi. Sudut head (Gb. 4) Sudut head dapat disetel dalam 12 tahap. Setel sesuai keinginan. Kait tali (Gb. 5, 6) Kait tali sangat berguna untuk menggantung alat ini secara sementara. Kait tali dapat dipasang pada cincin atas atau bawah sesuai dengan penggunaannya. Alat Tambahan Magnet (aksesori tambahan) (Gb. 7, 8) Pasang alat tambahan magnet dengan mengencangkan sekrupnya. Saat memasang alat dengan alat tambahan magnet, gunakan senar untuk memasang alat tambahan magnet. PERINGATAN:

• Jangan mendekatkan alat tambahan magnet ke peralatan presisi seperti perangkat elektronik, jam, jam tangan, atau kartu IC. Gaya magnet dari alat tambahan dapat mempengaruhi peralatan tersebut.

• Jangan menggunakan alat tambahan magnet di dekat alat pacu jantung. Tindakan demikian menimbulkan risiko malfungsi.

• Sebelum memasang alat tambahan, pastikan bahwa magnet dapat dilekatkan pada logam yang diinginkan, dan ada ruang yang cukup untuk alat tambahan ini. Setelah memasang alat tambahan, pastikan bahwa alat terpasang kuat. PEMBERITAHUAN:

• Jika alat tambahan magnet menempel pada bahan untuk jangka waktu lama, permukaan bahan dapat rusak, tergantung pada kondisi penggunaan.

• Saat melepaskan alat tambahan magnet, jangan menggesernya. Permukaan tempat alat tambahan magnet menempel dapat rusak. PERAWATAN PERHATIAN:

• Jangan sekali-kali menggunakan bensin, tiner, alkohol, atau bahan sejenisnya. Penggunaan bahan demikian dapat menyebabkan perubahan warna dan bentuk serta timbulnya retakan. Untuk menjaga KEAMANAN dan KEHANDALAN, perbaikan, perawatan, atau penyetelan lain harus dilakukan oleh Pusat Servis Resmi Makita dan gunakan selalu suku cadang Makita. AKSESORI TAMBAHAN PERHATIAN: Aksesori atau alat tambahan ini dianjurkan untuk digunakan dengan alat Makita Anda yang disebutkan dalam buku petunjuk ini. Penggunaan aksesori atau alat tambahan lain dapat menimbulkan risiko cedera pada orang. Aksesori atau alat tambahan harus digunakan hanya dengan cara yang benar dan sesuai peruntukannya.

• Alat tambahan magnet

• Baterai dan pengisi baterai asli Makita CATATAN: Beberapa artikel dalam daftar dapat disertakan dalam kemasan mesin sebagai aksesori standar. Kelengkapan ini dapat berbeda dari satu negara ke negara lainnya. Lampu indikator Kapasitas tersisa Menyala Mati 75% sampai 100% 50% sampai 75% 25% sampai 50% 0% sampai 25%22 TIEÁNG VIEÄT (Höôùng daãn Goác) Moâ taû boä phaän
