PANDUAN PENGGUNA HG 64 Kärcher

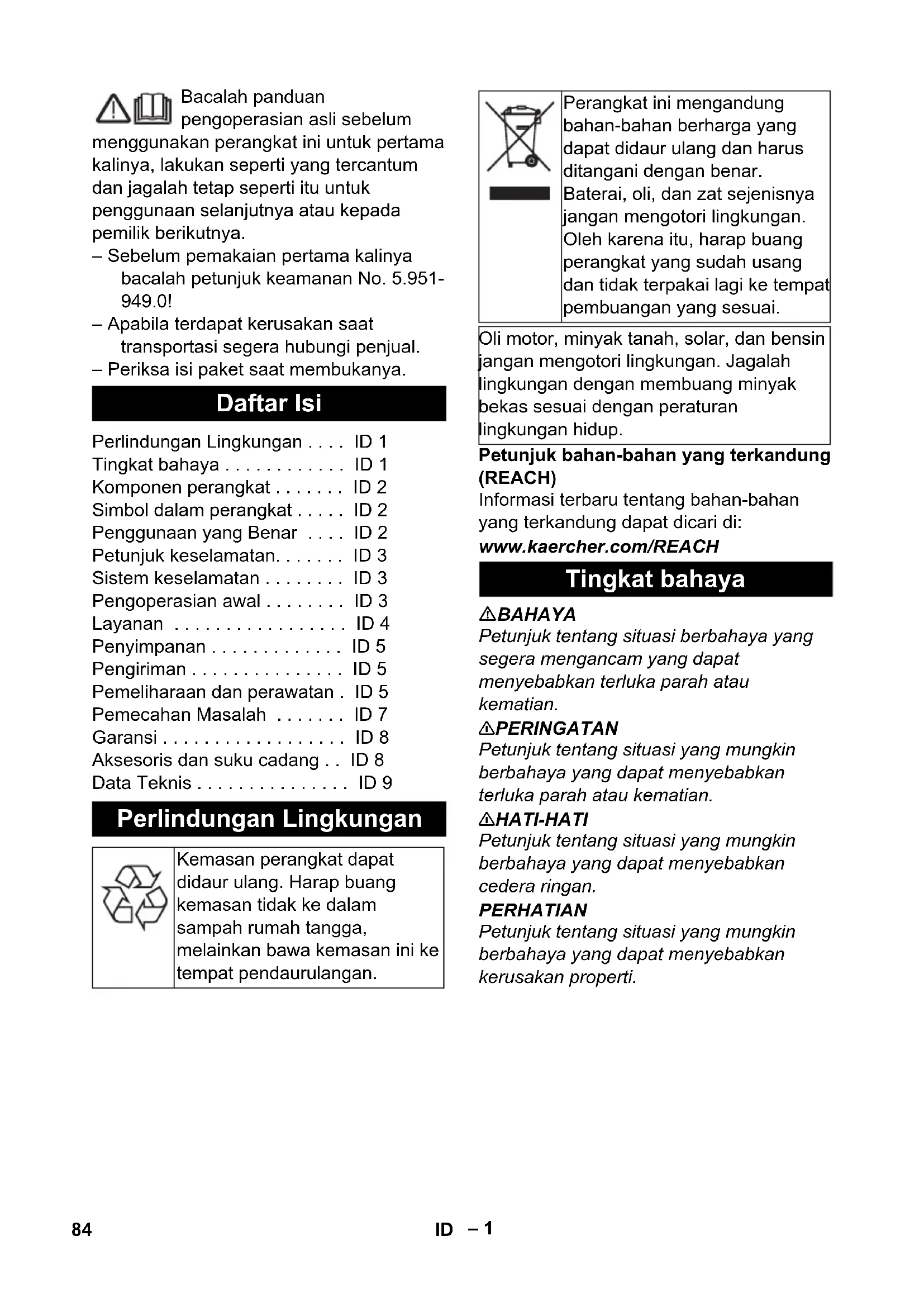

Bacalah panduan pengoperasian asli sebelum

menggunakan perangkat ini untuk pertama kalinya, lakukan seperti yang tercantum dan jagalah tetap seperti itu untuk penggunaan selanjutnya atau kepada pemilik berikutnya.

- Sebelum pemakaian pertama kalinya bacalah petunjuk keamanan No. 5.951-949.0!

- Apabila terdapat kerusakan saat transportasi segera hubungi penjual.

- Periksa isi paket saat membukanya.

Daftar Isi

Perlindungan Lingkungan .... ID 1

Tingkat bahaya ..... ID 1

Komponen perangkat ..... ID 2

Simbol dalam perangkat ..... ID 2

Penggunaan yang Benar .... ID 2

Petunjuk keselamatan..... ID 3

Sistem keselamatan ..... ID 3

Pengoperasian awal ..... ID 3

Layanan ID 4

Penyimpanan ..... ID 5

Pengiriman ..... ID 5

Pemeliharaan dan perawatan. ID 5

Pemecahan Masalah ..... ID 7

Garansi ID 8

Aksesoris dan suku cadang .. ID 8

Data Teknis ..... ID 9

Perlindungan Lingkungan

Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tangga, melainkan bawa kemasan ini ke tempat pendaurulangan.

Perangkat ini mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Baterai, oli, dan zat sejenisnya jangan mengotori lingkungan. Oleh karena itu, harap buang perangkat yang sudah usang dan tidak terpakai lagi ke tempat pembuangan yang sesuai.

Oli motor, minyak tanah, solar, dan bensin jangan mengotori lingkungan. Jagalah lingkungan dengan membuang minyak bekas sesuai dengan peraturan lingkungan hidup.

Informasi terbaru tentang bahan-bahan yang terkandung dapat dicari di:

Petunjuk tentang situasi berbahaya yang segera mengancam yang dapat menyebabkan terluka parah atau kematian.

⚠PERINGATAN

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan terluka parah atau kematian.

△HATI-HATI

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan cedera ringan.

PERHATIAN

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan kerusakan properti.

Komponen perangkat Sim

1 Pelat penahan
2 Tutup karet
3 Sakelar tingkat
4 Prafilter bahan bakar
5 Dudukan pistol semprot dengan pipa semprot
6 Rangka
7 Pengaman kekurangan air
8 Label tipe mesin
9 Klem pengencang
10 Selang (Soft Damping System)
11 Saringan di pengaman kekurangan air
12 Katup solenoid bahan bakar
13 Pompa bahan bakar
14 Filter bahan bakar
15 Blower burner
16 Input bertekanan tinggi (biru)
17 Setang dengan rem
18 Tangki bahan bakar
19 Saringan bahan bakar
20 Motor blower
21 Lubang pengisian bahan bakar
22 Sakelar perangkat
23 Selang bertekanan tinggi 3 m, lebar nominal 8
24 Kabel listrik
25 Output bertekanan tinggi (oranye)
26 Selang bertekanan tinggi 10 m
27 Burner
28 Dudukan selang
29 Mur sungkup
30 Trafo pengapian
31 Nosel bertekanan tinggi (tidak disertakan)
32 Pipa penyemprot
33 Pistol penyemprot
34 Tuas pemicu
35 Kunci pengaman pistol semprot

dalam perangkat

Semprotan tekanan tinggi dapat menjadi berbahaya jika tidak

digunakan dengan benar. Jangan mengarahkan semprotan tekanan tinggi ini ke manusia, hewan, peralatan elektronik yang sedang aktif, dan ke perangkat itu sendiri.

	Terdapat bahaya akibat tegangan listrik!Gunakan hanya jasa ahli listrik atau personel resmi yang berkualifikasi untuk mengerjakan komponen sistem.
	Bahaya luka bakar akibat permukaan panas!
	Risiko keracunan! Jangan menghirup gas buang.

Bahaya kerusakan pendengaran. Kenakan perlindungan telinga yang benar-benar cocok saat bekerja menggunakan perangkat. Bahaya cedera! Kenakan kacamata pelindung.

Penggunaan yang Benar

• Generator air panas ini dispesifikasikan untuk digunakan dengan mesin pembersih air dingin bertekanan tinggi sisi lokasi untuk membersihkan dengan air panas.
• Membersihkan berikut ini: Mesin, kendaraan bermotor, gedung, perangkat pertukangan, tembok luar bangunan, teras, peralatan kebun, dll.
• Perangkat tidak boleh digunakan pada ruangan tertutup.

⚠BAHAYA

Bahaya cedera! Untuk penggunaan di SPBU dan area berbahaya lainnya, perhatikan peraturan keselamatan yang terkait.

Jangan membuang air buangan yang mengandung minyak bumi ke parit, saluran pembuangan air, atau ke tanah. Karenanya harap lakukan pencucian motor dan pencucian bagian bawah kendaraan hanya di tempat yang sesuai dengan penampungan oli bekas.

Petunjuk keselamatan

• Generator air panas ini adalah sistem pembakaran. Sistem pembakaran ini harus diperiksa secara rutin sesuai dengan peraturan nasional.
• Tidak boleh melakukan modifikasi apa pun pada perangkat/aksesori.

Operasi gabungan dengan mesin pembersih air dingin bertekanan tinggi

• Harap perhatikan peraturan penggunaan alat penyemprot air di negara yang bersangkutan.
• Harap perhatikan peraturan tentang pencegahan kecelakaan di negara yang bersangkutan. Pancuran air harus diperiksa secara berkala dan hasil pemeriksaan harus tertulis.

Sistem keselamatan

– Alat pengaman kekurangan air mencegah agar pembakaran tidak menyala pada saat kekurangan air.
- Saringan mencegah pengotoran alat pengaman dan harus dibersihkan secara teratur.

Pembatas temperatur asap buangan

- Pembatas temperatur asap buangan akan mematikan perangkat apabila asap pembuangan mencapai temperatur terlalu tinggi.

Pengoperasian awal

⚠PERINGATAN

Bahaya cedera! Perangkat, aksesori, selang tekanan tinggi, saluran pasokan, dan sambungan harus dalam kondisi baik. Perangkat ini tidak boleh digunakan apabila tidak dalam kondisi baik.

→ Mengunci rem tangan.

Memasang pistol penyemprot, pipa baja, nosel, dan selang tekanan tinggi

(3 m) (10 m) In Out

→ Hubungkan pipa semprot dengan pistol semprot dan kencangkan dengan tangan.
→ Pasang nosel tekanan tinggi pada mur sungkupnya.
→ Pasang mur sungkup dan kencangkan dengan tangan.
→ Hubungkan selang bertekanan tinggi (10 m) dengan pistol semprot dan output bertekanan tinggi (oranye) pada perangkat dan kencangkan dengan tangan.
→ Hubungkan selang bertekanan tinggi (3 m, lebar nominal 8) dengan mesin pembersih air dingin bertekanan tinggi dan input bertekanan tinggi (biru) pada perangkat dan kencangkan dengan tangan.

Mengisi bahan bakar

⚠BAHAYA

Bahaya ledakan! Isi hanya dengan solar atau minyak pemanas ringan.

Pengoperasian menggunakan biodiesel dapat dilakukan menurut EN 14214 (pada suhu luar mulai dari 6 °C). Bahan bakar yang tidak cocok, misalnya bensin tidak boleh digunakan.

PERHATIAN

Risiko kerusakan! Jangan operasikan perangkat dengan tangki bahan bakar kosong. Jika tidak, pompa bahan bakar akan rusak.

→ Mengisi bahan bakar.
→ Tutup tangki.
→ Bersihkan bahan bakar yang tumpah.

Sambungan listrik

• Tegangan listrik dapat dilihat di plakat/data teknis.
  – Sambungan elektris harus dipasang oleh teknisi listrik dan sesuai dengan IEC 60364-1.

Layanan

⚠BAHAYA

Bahaya ledakan! Jangan menyemprotkan cairan yang mudah terbakar.

⚠BAHAYA

Bahaya cedera! Jangan gunakan perangkat tanpa memasang pipa penyemprot.

Sebelum menggunakan perangkat, periksalah apakah pipa penyemprot telah terpasang dengan benar. Sekrup pipa penyemprot harus terpasang kuat.

⚠BAHAYA

Bahaya cedera! Saat bekerja, pegang erat pistol penyemprot dan pipa semprotan dengan kedua tangan.

⚠BAHAYA

Risiko cedera! Tuas pemicu tidak boleh dijepit pada saat penggunaan.

PERHATIAN

Risiko kerusakan! Jangan operasikan perangkat dengan tangki bahan bakar kosong. Jika tidak, pompa bahan bakar akan rusak.

Mengganti nosel

⚠BAHAYA

Bahaya cedera! Matikan perangkat sebelum mengganti nozzle dan tekan pistol penyemprot hingga perangkat tidak memiliki tekanan lagi.

→ Amankan pistol semprot dengan membuka dan mengunci kunci pengaman.
→ Ganti nosel.

Menghidupkan perangkat

⚠BAHAYA

Risiko luka melepuh!

⚠BAHAYA

Ikuti petunjuk keselamatan dari produsen mesin pembersih air dingin bertekanan tinggi!

⚠BAHAYA

Setelah tidak dioperasikan selama beberapa hari, air dalam ketel dapat menjadi terkontaminasi. Oleh karena itu bila digunakan di industri makanan, pertama-tama semprotkan air terkontaminasi ke saluran pembuangan selama beberapa detik.

→ Atur sakelar perangkat generator air panas ke posisi "1/ON".
→ Hidupkan mesin pembersih air dingin bertekanan tinggi sesuai panduan pengoperasian dari produsen. Ketika volume air yang mengalir cukup besar, burner akan hidup secara otomatis.
→ Lepaskan kunci pistol semprot dengan melipat dan mengunci kunci pengaman.

Setelah pistol semprot dioperasikan, mesin pembersih air dingin bertekanan tinggi akan hidup.

Membersihkan

→ Lakukan pembersihan.

Petunjuk: Mula-mula arahkan semprotan tekanan tinggi hanya dari jarak jauh terhadap benda yang akan dibersihkan untuk menghindari kerusakan akibat tekanan yang terlalu tinggi.

Mematikan perangkat

⚠BAHAYA

Risiko luka melepuh akibat air panas! Setelah dioperasikan dengan air panas, perangkat harus dioperasikan menggunakan air dingin dengan pistol terbuka setidaknya selama dua menit untuk mendinginkannya.

→ Atur sakelar perangkat generator air panas ke posisi "0/OFF".
→ Operasikan perangkat menggunakan air dingin dengan pistol terbuka setidaknya selama dua menit.
→ Tutup keran air.
→ Matikan mesin pembersih air dingin bertekanan tinggi sesuai panduan pengoperasian dari produsen.
→ Operasikan pistol semprot hingga mesin pembersih air dingin bertekanan tinggi dan generator air panas tidak bertekanan.
→ Amankan pistol semprot dengan membuka dan mengunci kunci pengaman.
→ Lepaskan selang bertekanan tinggi pada input bertekanan tinggi.
→ Lepaskan steker listrik dari stopkontak. Pastikan tangan Anda kering!

Tempat penyimpanan perangkat

→ Simpan pistol semprot dengan pipa semprot di dudukan pada rangka.
→ Gulung selang tekanan tinggi dan kabel listrik, lalu gantungkan pada gantungan di tempat penyimpanan.

Petunjuk: Jangan tekuk selang tekanan tinggi dan kabel listrik.

Menonaktifkan perangkat

Apabila perangkat lama tidak digunakan atau tidak memungkinkan untuk menyimpannya di ruangan dengan temperatur di atas titik beku:

→ Kosongkan air.
→ Bilas perangkat dengan cairan anti beku.

(lihat "Perawatan dan pemeliharaan")

Penyimpanan

△HATI-HATI

Bahaya cedera dan kerusakan! Perhatikan bobot perangkat saat akan disimpan.

Pengiriman

PERHATIAN

Lindungi tuas pemicu selama pengangkutan dari kerusakan.

△HATI-HATI

Bahaya cedera dan kerusakan! Perhatikan bobot perangkat selama pengangkutan.

→ Saat pemindahan perangkat dengan menggunakan kendaraan bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bisa merosot atau terbalik.

Pemeliharaan dan perawatan

⚠BAHAYA

Terdapat bahaya cedera akibat perangkat yang dijalankan tanpa disengaja dan sengatan listrik. Sebelum bekerja pada perangkat, matikan perangkat dan cabut konektor listrik!

→ Matikan perangkat (lihat "Pengoperasian").
→ Biarkan perangkat dingin terlebih dulu. Jasa pelayanan Kärcher dapat memberikan informasi tentang pelaksanaan inspeksi yang berkaitan dengan keamanan atau kontrak perawatan perangkat Anda.

Interval perawatan

Satu kali dalam seminggu

→ Periksa saringan bahan bakar, bersihkan jika perlu.
→ Periksa prafilter bahan bakar, bersihkan jika perlu.
→ Periksa filter bahan bakar, bersihkan jika perlu.

→ Periksa saringan di pengaman kekurangan air, bersihkan jika perlu.

Setiap 500 jam pengoperasian, minimal sekali setahun

→ Bersihkan kerak pada perangkat.
→ Gunakan jasa layanan pelanggan untuk pemeliharaan perangkat.

Perawatan perangkat

Mesin pembersih air dingin bertekanan tinggi

Lakukan pemeliharaan pada mesin pembersih air dingin bertekanan tinggi sesuai informasi dalam panduan pengoperasian dari produsen.

Membersihkan saringan bahan bakar

→ Ketuk-ketukkan saringan bahan bakar. Jangan biarkan bahan bakar mengotori lingkungan.

Membersihkan prafilter bahan bakar

→ Lepaskan tutup karet dari tangki bahan bakar.
→ Bersihkan prafilter bahan bakar.
→ Pasang kembali tutup karet.

Membersihkan filter bahan bakar

→ Bongkar mesin filter bahan bakar.
→ Bersihkan filter bahan bakar.
→ Rakit kembali filter bahan bakar.

Bersihkan saringan di dalam alat pengaman untuk mencegah kekurangan air

→ Cungkil klem pengencang dan lepaskan selang (Soft Damping System).
→ Keluarkan saringan.

Petunjuk: Bila perlu, putar sekrup M8 ukuran 5 mm untuk mengeluarkan saringan.

→ Bersihkan saringan dengan air bersih.
→ Masukkan saringan.
→ Dorong nipel selang sepenuhnya ke dalam pengaman kekurangan air dan amankan dengan klem pengencang.

Membersihkan tangki bahan bakar

→ Lepaskan tutup karet dari tangki bahan bakar.
→ Lepaskan pelat penahan.

→ Lepaskan tangki bahan bakar.
→ Bilas tangki bahan bakar.
→ Pasang kembali dan rakit tangki bahan bakar.

Membersihkan kerak pada perangkat

Jika ada endapan dalam pipa, hambatan aliran meningkat, sehingga beban pada motor untuk mesin pembersih air dingin bertekanan tinggi menjadi terlalu besar.

⚠BAHAYA

Resiko ledakan akibat gas yang mudah terbakar! Jangan merokok selama membersihkan kerak. Pastikan terdapat ventilasi yang baik.

⚠BAHAYA

Risiko luka bakar kimia akibat zat asam! Pakai kacamata pelindung dan sarung tangan pelindung.

■ Prosedur:

- RM 100 (No. pesanan 6.287-008) membersihkan kerak serta senyawa sederhana yang mengandung kerak dan residu bahan pembersih.

- RM 101 (No. pesanan 6.287-013) membersihkan endapan yang tidak dapat dibersihkan dengan RM 100.

→ Isi wadah 20 liter dengan 15 l air.
→ Tambahkan satu liter bahan pembersih kerak ketel.
→ Sambungkan selang air langsung pada kepala pompa di mesin pembersih air dingin bertekanan tinggi dan gantungkan ujung selang yang bebas di dudukan.

→ Pasang pipa semprot yang tersambung pada generator air panas tanpa nosel di wadah.
→ Hidupkan mesin pembersih air dingin bertekanan tinggi sesuai panduan pengoperasian dari produsen.
→ Buka pistol semprot öffnen dan jangan tutup kembali selama pembersihan kerak.

→ Matikan mesin pembersih air dingin bertekanan tinggi dan biarkan selama setidaknya 2 jam. Pistol semprot harus tetap terbuka.
→ Selanjutnya, pompa bahan pembersih kerak ketel dari mesin pembersih air dingin bertekanan tinggi dan generator air panas tanpa pipa semprot dan pistol semprot.

Anti beku

PERHATIAN

Risiko kerusakan! Air yang membeku dalam perangkat dapat merusak komponen perangkat.

• Saat musim dingin, simpan perangkat di ruangan berpemanas atau kosongkan perangkat. Jika jeda pengoperasian lebih lama, sebaiknya memompa bahan antibeku melalui perangkat ini.
• Apabila tidak memungkinkan untuk menyimpan perangkat di ruangan dengan temperatur di atas titik beku, tutuplah perangkat.
  ■ Kuras perangkat:
  → Lepaskan selang bertekanan tinggi pada input bertekanan tinggi dan output bertekanan tinggi.
• Bilas perangkat dengan bahan antibeku:

Petunjuk: Perhatikan peraturan dari produk cairan anti beku.

→ Bilas mesin pembersih air dingin bertekanan tinggi dan generator air panas (burner nonaktif) dengan bahan antibeku yang tersedia di pasaran.

Dengan demikian perangkat akan terlindung dari korosi.

Pemecahan Masalah

⚠BAHAYA

Terdapat bahaya cedera akibat perangkat yang dijalankan tanpa disengaja dan sengatan listrik. Sebelum bekerja pada perangkat, matikan perangkat dan cabut konektor listrik!

Motor blower tidak berjalan

– Tidak ada tegangan listrik

→ Periksa sekring jaringan/sambungan jaringan/saluran pasokan.
→ Hubungi layanan pelanggan.

Pembakaran tidak aktif

– Prafilter bahan bakar kotor
→ Bersihkan/ganti prafilter bahan bakar.
- Filter bahan bakar dalam keadaan kotor
→ Bersihkan/ganti filter bahan bakar.
– Tidak ada percikan api
→ Jika saat penggunaan tidak terlihat percikan penyalaan melalui kaca, perangkat harus diperiksa di pusat servis Kärcher.

- Kekurangan air

→ Periksa sambungan air, periksa saluran pasokan.
→ Bersihkan saringan dalam alat pengaman untuk mencegah kekurangan air.

– Aliran air terlalu kecil
→ Tambah aliran air.
- Input bertekanan tinggi dan ouput bertekanan tinggi disambungkan secara salah
→ Sambungkan input bertekanan tinggi dan ouput bertekanan tinggi dengan benar.

Burner mati karena kekurangan air

• Kebocoran pada sistem tekanan tinggi
  → Pastikan bahwa sistem tekanan tinggi dan semua sambungan tidak bocor.
• Sakelar reed dalam pengaman kekurangan air menempel atau piston magnet terjepit.
  → Hubungi layanan pelanggan.

Layanan pelanggan

Apabila gangguan tidak dapat diatasi, maka perangkat harus diperiksa di pusat servis Kärcher.

Garansi

Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap negara. Kami memperbaiki kerusakan perangkat Anda tanpa biaya sama sekali jika masih dalam jangka waktu garansi bila penyebab kerusakan adalah kecacatan perangkat atau kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakan nota pembelian atau hubungi pusat pelayanan resmi kami.

Aksesoris dan suku cadang

Gunakan hanya aksesori asli dan suku cadang asli karena dapat memberikan pengoperasian perangkat yang aman dan bebas gangguan.

Untuk informasi tentang aksesori dan suku cadang, kunjungi www.kaercher.com.

Data Teknis

		HG 43 HG 64
Catu daya
Tegangan V 220-240 220-240
Tipe arus listrik Hz 1~50		1~60	1~501~60
Daya sambungan kW 0.3 0.3
Sekring utama (lambat) A 3 3
Jenis pelindung -- IPX5 IPX5
Tingkat perlindungan -- I I
Sambungan air
Temperatur masuk (maks.)	°C	50	50
Jumlah masuk (min.)	l/h (l/min)	400 (6.7)	400 (6.7)
Data kinerja
Peningkatan suhu	K	45 @ 750 l/h	45 @ 1100 l/h
Jumlah aliran air	l/h (l/min)	400-1000(6.7-16.7)	400-1300(6.7-21.7)
Kelebihan tekanan maksimal yang diizinkan(katup pengaman)	MPa (bar)	20 (200)	22 (220)
Tekanan kerja maksimal yang diizinkandengan air panas	°C	95	95
Tenaga pembakaran	kW 43	64
Pemakaian minyak pemanas maksimum	kg/h	3.5 5.9
Penentuan nilai menurut EN 60335-2-79
Emisi kebisingan
Tingkat tekanan suara L_pA	dB(A)	76	76
Ketidakstabilan K_pA	dB(A)	3 3
Tingkat kekuatan suara L_WA + Ketidakstabilan K_WA	dB(A)	91	91
Cairan pengoperasian
Bahan bakar	-- Minyak tanah	EL atau solar	Minyak tanahEL atau solar
Berat dan Ukuran
Panjang x luas x tinggi	mm	880 x 680 x860	880 x 680 x860
Bobot pengoperasian umum	kg	105	115
Tangki bahan bakar	l	20	20

Sila baca dan patuhi arahan operasi asal ini sebelum operasi

permulaan perkakas anda dan simpan arahan ini untuk digunakan pada masa akan datang atau untuk pemilik yang seterusnya.

- Sebelum permulaan pertama, ia sama sekali penting untuk membaca arahan pengendalian dan penunjuk keselamatan Nr. 5.951-949.0!

- Semak kandungan bungkusan sebelum membukanya.

Isi kandungan

Perlindungan alam sekitar ... MS 1

Tahap bahaya....MS 1

Elemen peranti ..... MS 2

Simbol pada peranti ..... MS 2

Penggunaan yang betul ..... MS 2

Arahan keselamatan ..... MS 3

Peralatan Keselamatan.....MS 3

Penyelenggaraan dan penjaga-an.... MS 5

Spesifikasi teknikal ..... MS 8

Perlindungan alam sekitar

Jangan sampai minyak enjin, minyak bahan api, diesel, dan petrol masuk ke alam sekitar. Sila lindungi tanah dan buang minyak sisa dengan ramah lingkungan.

Nota mengenai bahan (REACH)

Penunjuk bahaya serta-merta, yang boleh mengakibatkan kecederaan teruk atau ke-matian.

⚠PERINGATAN

Penunjuk keadaan mungkin berbahaya, yang boleh mengakibatkan kecederaan teruk atau kematian.

⚠BERHATI-HATI

1 Plat penahan
2 Tutup getah
3 Suis aras
4 Prapenapis bahan api
5 Pemegang untuk pistol semburan dengan paip semburan
6 Kerangka
7 Kawalan kekurangan air
8 Papan nama
9 Klip pemasangan
10 Hos (sistem redaman lembut)
11 Saringan di kawalan kekurangan air
12 Injap solenoid bahan api
13 Pam bahan api
14 Penapis bahan api
15 Kipas pembakar
16 Input tekanan tinggi (biru)
17 Roda stereng dengan brek parkir
18 Tangki bahan api
19 Saringan bahan api
20 Motor peniup
21 Lubang pengisian untuk bahan api
22 Suis kuasa
23 Hos tekanan tinggi 3 m, saiz nominal 8
24 Kabel listrik
25 Input tekanan tinggi (oren)
26 Hos tekanan tinggi 10 m
27 Pembakar
28 Suis hos
29 Nat
30 Pengubah pencucuhan
31 Muncung tekanan tinggi (tidak termasuk)
32 Tiub sinaran
33 Penyembur tangan
34 Pencetus
35 Kunci keselamatan pistol semburan

Simbol pada peranti

Bahaya kerosakan pen-dengaran. Sentiasa memakai perlindungan telinga yang sesuai apabila bekerja dengan peranti. Bahaya kecederaan! Pakai cermin mata keselamatan.

Penggunaan yang betul

Jangan biarkan air sisa yang dicemari minyak mineral terkena tanah, air atau sistem kumbahan. Oleh itu bersihkan enjin dan bahagian bawah itu hanya di tempat-tempat tertentu yang ada perangkap minyak.

Arahan keselamatan

Operasi biasa dengan pembersih tekanan tinggi air sejuk

• Sila patuhi undang-undang dan peraturan kebangsaan untuk jet penyembur bendalir bagi negara masing-masing.
• Sila patuhi undang-undang dan peraturan kebangsaan untuk pencegahan kemalangan bagi negara masing-masing. Jet penyembur bendarir mesti diuji dengan kerap dan keputusan ujian-ujian ini mesti didokumenkan secara bertulis.

Peralatan Keselamatan

Peranti keselamatan memberikan perlindungan kepada pengguna dan pengendalian berkenaan fungsinya mestilah tidak diketepikan atau dipintas.

Kawalan kekurangan air

• Kawalan kekurangan air mencegah pembakar dihidupkan apabila air rendah.
  – Saringan mencegah kawalan kotor dan mesti dibersihkan secara berkala.

Pembatas suhu gas ekzos

- Pembatas suhu gas ekzos mematikan peranti apabila suhu gas ekzos terlalu tinggi.

→ Gabungkan paip semburan dengan pistol semburan dan ketatkan dengan tangan.
→ Pasang nozel tekanan tinggi di nat.
→ Pasang nat dan ketatkan dengan tangan.
→ Gabungkan hos tekanan tinggi (10 m) dengan pistol semburan dan hos tekanan tinggi (oren) pada peranti dan ketatkan dengan tangan.
→ Gabungkan hos tekanan tinggi (3 m, saiz nominal 8) dengan pembersih tekanan tinggi air sejuk dan input tekanan tinggi (biru) pada peranti dan ketatkan dengan tangan.

Mengisi bahan api

⚠BAHAYA

Bahaya letupan! Isikan hanya bahan api diesel atau minyak bahan api ringan. Operasi dengan biodiesel sesuai dengan EN 14214 (dari suhu luar ruangan 6 °C) adalah mungkin. Bahan api yang tidak sesuai, contohnya petrol, tidak boleh digunakan.

PERHATIAN

Bahaya kerosakan! Jangan sekali-kali mengoperasikan peranti dengan tangki bahan api yang kosong. Jika tidak, pam bahan api akan rosak.

→ Isi bahan api.
→ Tutup tutup bahan api.
→ Bilas bahan api yang melimpah.

Sambungan kuasa

• Untuk nilai sambungan, lihat data teknikal dan papan nama.
  – Sambungan listrik mesti dilakukan oleh juru elektrik dan mematuhi IEC 60364-1.

Operasi

⚠BAHAYA

Bahaya kecederaan! Jangan sekali-kali menggunakan peranti tanpa paip semburan dipasang. Pastikan paip semburan sudah terpasang kuat sebelum setiap kali digunakan untuk sesak. Sambungan skru paip semburan harus diperketatkan dengan tangan.

⚠BAHAYA

Bahaya kecederaan! Semasa bekerja, pegang pistol dan paip semburan dengan kedua-dua tangan.

⚠BAHAYA

Bahaya kerosakan! Jangan sekali-kali mengoperasikan peranti dengan tangki bahan api yang kosong. Jika tidak, pam bahan api akan rosak.

Mengganti nozel

⚠BAHAYA

Bahaya kecederaan! Matikan peranti sebelum mengganti nozel dan tekan pistol semburan hingga peranti tidak bertekanan.

→ Kunci pistol semburan dengan melipat dan memasukkan kunci keselamatan ke tempatnya.

→ Ganti nozel.

Menghidupkan Perkakas

⚠BAHAYA

Risiko melecur!

⚠BAHAYA

Selepas tidak digunakan semasa beberapa hari, air di dalam dandang mungkin terce-mar. Untuk digunakan di sektor makanan, pertama semburkan air basi ke longkang selama beberapa saat.

→ Tetapkan suis peralatan penjana air panas ke "1/ON".
→ Hidupkan pembersih air tekanan tinggi mengikuti arahan pengendalian pen-gilang.
Sekiranya aliran air cukup besar, pembakar akan bermula secara otomatik.
→ Lepas pistol semburan dengan melipat dan memasukkan kunci keselamatan ke tempatnya.

Pembersih tekanan tinggi air sejuk beralih apabila pistol semburan digerakkan.

Pembersihan

→ Lakukan pembersihan.

Bahaya air panas! Selepas beroperasi dengan air panas, peranti mesti dioperasikan dengan air sejuk selama sekurang-kurangnya dua minit apabila pistol dibuka.

→ Tetapkan suis peralatan penjana air panas ke "0/OFF".
→ Operasikan peranti selama sekurang-kurangnya dua minit menggunakan air sejuk dengan pistol dibuka.
→ Tutup pengambilan air.
→ Matikan pembersih air tekanan tinggi mengikuti arahan pengendalian pen-gilang.
→ Operasikan pistol semburan hingga pembersih tekanan tinggi air sejuk dan penjana air panas tidak memiliki tekanan.
→ Kunci pistol semburan dengan melipat dan memasukkan kunci keselamatan ke tempatnya.

→ Lepas hos tekanan tinggi pada input tekanan tinggi.
→ Tarik plag dari soket dengan tangan yang kering.

Menyimpan Mesin

→ Letakkan pistol semburan dengan paip semburan di pemegang pada kerangka.
→ Gulung hos tekanan tinggi dan kabel elektrik dan gantung pada braket.

Perhatian: Jangan mengencangkan hos tekanan tinggi dan wayar elektrik.

Penyahtaraan

Semasa tempoh operasi yang lama atau apabila penyimpanan bebas beku tidak memungkinkan:

→ Salir keluar air.
→ Bilas peranti dengan antibeku. (lihat "Penjagaan dan Penyelenggaraan")

Simpanan

⚠BERHATI-HATI

Risiko kecederaan atau kerosakan diri! Awasi berat perkakas semasa menyimpan.

Pengangkutan

PERHATIAN

Lindungi pencetus dari kerosakan semasa pengangkutan.

⚠BERHATI-HATI

Risiko kecederaan atau kerosakan diri! Awa-si berat perkakas semasa pengangkutan.

→ Apabila mengangkut dalam kenderaan, ikat perkakas menurut garis panduan supaya tidak tergelincir atau terbalik.

Penyelenggaraan dan penjagaan

⚠BAHAYA

Bahaya kecederaan akibat peranti bermula tidak sengaja dan kejutan elektrik. Sebelum bekerja pada peranti, matikan peranti dan tarik plug utama.

→ Matikan peranti (lihat "Operasi").

→ Biarkan peranti menjadi dingin.

Peniaga Kärcher akan menyediakan anda dengan pemeriksaan keselamatan berkala atau kontrak penyelenggaraan.

Jarak waktu penyelenggaraan

Mingguan

→ Periksa saringan bahan api, bersihkan jika perlu.
→ Periksa prapenapis bahan api, bersihkan jika perlu.
→ Periksa penapis bahan api, bersihkan jika perlu.

Bulanan

→ Periksa saringan di kawalan kekurangan air, bersihkan jika perlu.

Setiap 500 jam operasi, sekurang-kurangnya setiap tahun

Kerja penyelenggaraan

Pembersih tekanan tinggi air sejuk

→ Ketuk saringan bahan api. Jangan membiarkan bahan api memasuki alam sekitar.

Membilas prapenapis bahan api

→ Lepas tutup getah dari tangki bahan api.
→ Bilas prapenapis bahan api.
→ Ganti tutup getah.

Membilas saringan bahan api

→ Lepas saringan bahan api.
→ Bilas saringan bahan api.
→ Pasang kembali saringan bahan api.

Membilas Saringan di kawalan kekurangan air

→ Buka braket pemasangan dan tarik hos keluar (sistem redaman lembut).
→ Keluarkan tapis.

Perhatian: Jika perlu, putarkan skru M8 lebih kurang 5 mm dan tarik saringan.

→ Bilas saringan di air.
→ Pasang saringan.
→ Pasang nipple hos sepenuhnya ke kawalan kekurangan air dan kunci dengan klip pemasangan.

Membilas tangki bahan api

→ Lepas tutup getah dari tangki bahan api.
→ Lepas pelat penahan.
→ Lepas tangki bahan api.
→ Tarik tangki bahan api.
→ Pasang kembali tangki bahan api.

Menyahkapurkan peranti

Bila ada deposit di saluran paip, rintangan aliran meningkat supaya beban pada motor pembersih tekanan tinggi air sejuk menjadi terlalu besar.

⚠BAHAYA

→ Isi kontena 20 liter dengan 15 l air.
→ Tambahkan satu liter larutan dandang.
→ Sambungkan hos air secara langsung ke kepala pam pembersih tekanan tinggi air sejuk dan gantungkan hujung bebas ke dalam tangki.

→ Sambungkan paip jet yang disambungkan ke penjana air panas tanpa nozel ke tangki.

→ Hidupkan pembersih air tekanan tinggi mengikuti arahan pengendalian pen-gilang.
→ Buka pistol semburan dan jangan menutup lagi semasa menyahkapurkan.
→ Matikan pembersih tekanan tinggi air sejuk dan biarkan selama sekurang-kurangnya 2 jam. Pistol semburan mesti sentiasa terbuka.
→ Kemudian pamkan larutan dandang dari pembersih tekanan tinggi air sejuk dan penjana air panas tanpa paip semburan dan pistol semburan.

Perlindungan fros

PERHATIAN

- Simpan atau biarkan peranti di dalam bilik yang panas semasa musim sejuk. Untuk tempoh operasi yang lebih lama, disarankan untuk mengepamkan anti-beku melalui peranti.

- Apabila penyimpanan antibeku tidak memungkinkan, tutup peranti tersebut.

Alirkan air:

→ Keluarkan hos tekanan tinggi pada input tekanan tinggi dan output tekanan tinggi.

- Bilas peranti dengan antibeku:

Perhatian: Perhatikan arahan pengendalian untuk antibeku.

→ Bersihkan pembersih tekanan tinggi air sejuk dan penjana air panas (pembakar mati) dengan antibeku yang tersedia secara komersil.

Ini juga memastikan perlindungan hakisan tertentu.

Bantuan untuk Gangguan

⚠BAHAYA

Bahaya kecederaan akibat peranti bermula tidak sengaja dan kejutan elektrik. Sebelum bekerja pada peranti, matikan peranti dan tarik plug utama.

Motor peniup tidak bermula

– Tidak ada voltan sesalur

→ Periksa talian sekering/sambungan utama/bekalan utama.

→ Biarkan mesin menjadi sejuk.

→ Aktifkan peranti.

– Masalah berlaku berulang kali.

– Pembatas suhu gas ekzos telah dimulai dan pembakaran dimatikan

Pembakar tidak memulai

– Prapenapis bahan api kotor

→ Bersihkan/ganti prapenapis bahan api.

– Saringan bahan api kotor

→ Bersihkan/ganti prapenapis bahan api.

– Tiada percikan api

– Aliran air terlalu kecil

→ Tingkatkan aliran air.

- Output tekanan tinggi dan input tekanan tinggi disambungkan terbalik

→ Output tekanan tinggi dan input tekanan tinggi tersambung dengan benar.

- Kebocoran dalam sistem tekanan tinggi

Spesifikasi teknikal

		HG 43 HG 64
Bekalan Sesalur
Voltan V 220-240 220-240
jenis arus Hz 1~50		1~60	1~501~60
Output sambungan kW 0.3 0.3
Fius (slow blow) A 3 3
Perlindungan -- IPX5 IPX5
Kelas perlindungan -- I I
Sambungan air
Suhu suapan maks. °C 50	50
Isi padu suapan min.	l/h (l/min)	400 (6.7)	400 (6.7)
Data prestasi
Kenaikan suhu	K	45 @ 750 l/h	45 @ 1100 l/h
Aliran air	l/h (l/min)	400-1000(6.7-16.7)	400-1300(6.7-21.7)
Tekanan operasi maksimum (injap keselama-tan)	MPa (bar)	20 (200) 22 (220)
Suhu operasi maksimum air panas	°C	95	95
Output pembakar	kW 43	64
Penggunaan minyak pemanas maksimum	kg/h	3.5	5.9
Nilai ditentukan berdasarkan EN 60335-2-79
Bunyi bising
Paras tekanan bunyi _pA	dB(A)	76	76
Ketidakpastian K_pA	dB(A)	3 3
Paras tekanan bunyi L_WA + Ketidakpastian K_WA	dB(A)	91	91
Bahan api
Bahan api	-- Minyak pe-	manas ELatau diesel	Minyak pe-manas ELatau diesel
Dimensi dan berat
Panjang x lebar x tinggi	mm	880 x 680 x860	880 x 680 x860
Berat pengendalian biasa	KG 105	115
Tangki bahan api	I	20	20
