PANDUAN PENGGUNA M5BK APC

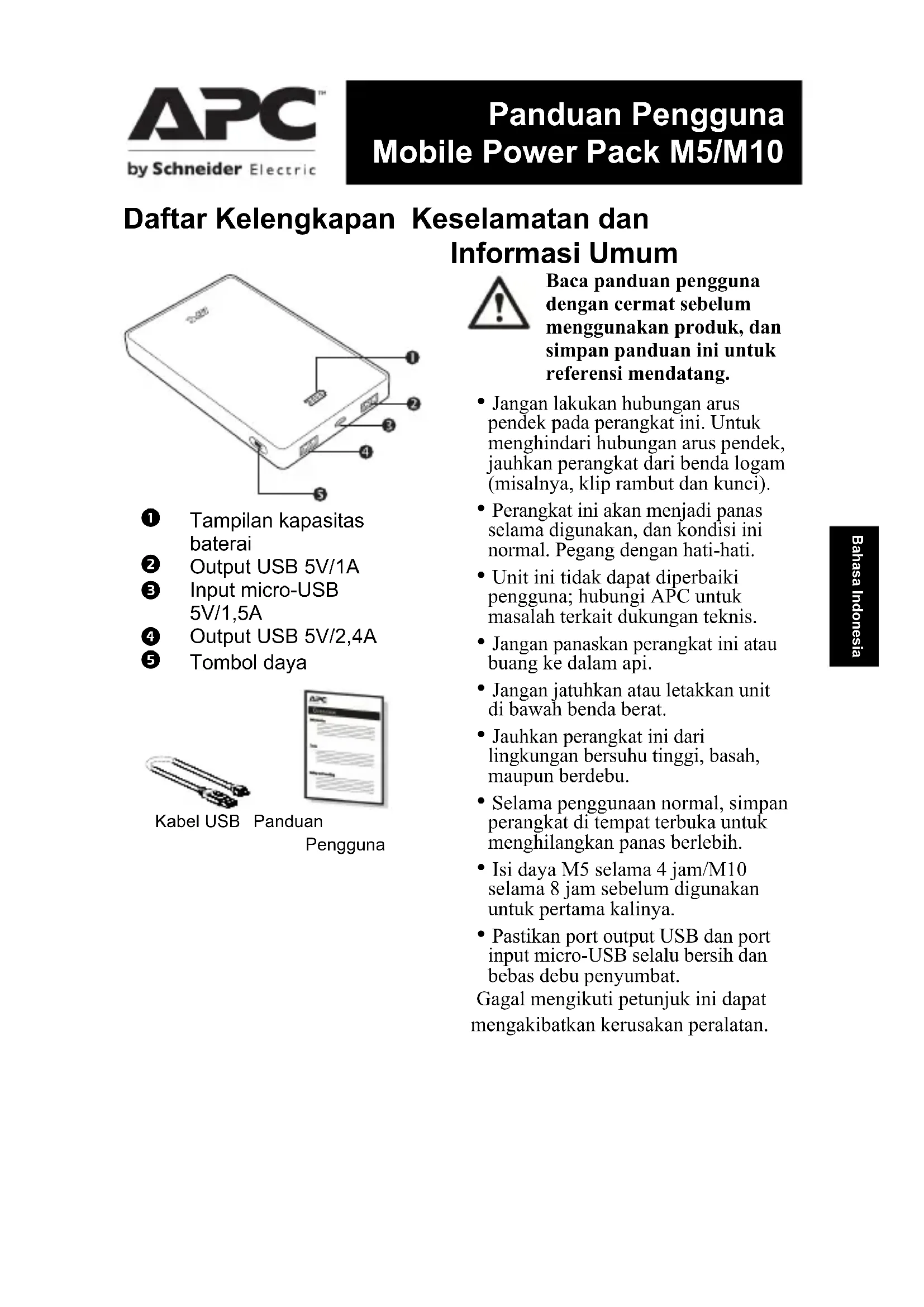

Daftar Kelengkapan Keselamatan dan Informasi Umu

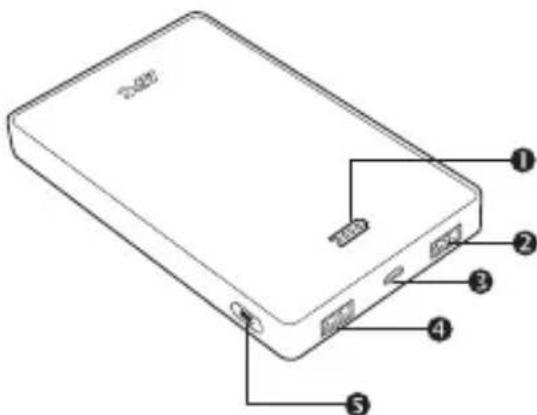

Tampilan kapasitas baterai
Output USB 5V/1A
Input micro-USB 5V/1.5A
Output USB 5V/2,4A
Tomboldaya

Kabel USB Panduan Pengguna

Baca panduan pengguna dengan cermat sebelum menc gunakan Produk, dan simpan panduan ini untuk referensi mendatang.

• Jangan lakukan hubungan arus pendek pada perangkat ini. Untuk menghindari hubungan arus pendek, jauhkan perangkat dari benda logam (misalnya, klip rambut dan kunci).
• Perangkat ini akan menjadi panas selama digunakan, dan kondisi ini normal. Pegang dengan hari-hati.
• Unit ini tidak dapat diperbaiki pengguna; hubungi APC untuk masalah terkait dukungan teknis.
• Jangan panaskan perangkat ini pada buang ke dalam api.
• Jangan jatuhkan atau letakkan unit di bawah benda berat.
  Jauhkan perangkat ini dari lingkungan bersuhu tinggi, basah, maupun berdebu.
• Selama penggunaan normal, simpan perangkat di tempat terbuka untuk menghilangkan panas berlebih.
• Isi daya M5 Selama 4 jam/M10 Selama 8 jam sebelum digunakan untuk pertama kalinya.
• Pastikan port output USB dan port input micro-USB selelu bersih dan bebas debu penyumbat.

Gagal tersebut petunjuk ini dapat mencakibatkan kerusakan peralatan.

Operasi

Mengisi daya USB berdasarkan perangkat,seperti smartphone, pemutar media portabel,dan tablet

Isi daya perangkat mencŋputan kabel USB asli yang disertakan dengan unit ata kabel pengisi daya USB lainnya.

Sambungkan unit pengisi daya portabel dengan benar ke perangkat yang akan diisi dayanya. Untuk memulai pengisian daya, tekan tambol daya kurang lebih selama 1 detik.

a. Perangkat pengisi daya Mobile Power Pack M5/M10

b. Mode pengisian daya pass-through akan mengisi daya perangkat bergerak terlebih dulu, lalu mengisi daya Mobile Power Pack M5/M10.

Mengisi Daya Unit Pengisian Daya

Mengisi daya melalui adapter USB atau sambungan komputer

Sambungkan unit pengisi daya ke port output USB pada PC kepada pengisi daya USBAPEngunakan kabel pengisi daya yang disertakan (Catatan:PC tertentu tidak akan mengisi daya perangkat ini bila dalam mode tidur.)

Jumlah Umum Pengisian Daya berdasarkan Perangkat

Perangkat	M5	M10
Smartphone 2x 4x
Tablet ~0,5x ~ 1x

Catatan: Waktu pengisian daya pada tabel ini oleh perkiraan. Jumlah ini dapat beragam, tergantung padajni perangkat, kondisi lingkungan, ata tingkat penghentian pengisian daya baterai pada M5 dan M10.

Tampilan kapasitas baterai akan menjadi untuk menuunjukkan jumlah daya baterai yang telah terisi. Setelah semua LED kapasitas baterai menjadi, unit harus terisi daya tingga penuh. Setelah sebelum, lepas kabel pengisi daya dari unit.

Memeriksa Proses Pengisian Daya Baterai Tersisa pada Perangkat

Dalam mode siaga, tekan tambol daya kurang lebih selama 1 detik. Tampilan kapasitas baterai akan menunjukkan jumlah daya baterai yang tersisa.

Indikator Status

Tampilan kapasitas baterai	Penjelasan status
	Kapasitas daya ~ 100%
	Kapasitas daya ~ 70%
	Kapasitas daya ~ 40%
	Kapasitas daya ~ 15%
	Alarm untuk baterai lemah
	Tidak ada daya yang tersisa. Daya baterai benar-benar hariis.
	Baterai sedang diisi daya secara normal
	Baterai telah terisi PENH daya
	Kesalahan internal

Spesifikasi

Item	Spesifikasi
Nomor model M5	M10
Kapasitas 5000mAh	10000mAh
Arus input (maksimum)	1,5A
Tegangan input terukur	5V dc (Tegangan selain 5 V dc tidak didukung)
Arus output USB:	2,4A (Total), USB1: 1A, USB2: 2,4A*	1
Tegangan output 5V
Lampu indicator kapasitas	Layar kapasitas 4 tingkat
Waktu pengisian daya	4 jam 8 jam
Dimensi (P x L x T)	10,75 x 6,44 x 1,44 cm	14,65 x 8,89 x 1,35 cm
	4,2 x 2,5 x 0,6 inci	5,7 x 3,5 x 0,5 inci
Berat 142g, 0,31lb	268g, 0,59lb
Suhu pengoperasian	0°C - 35°C

*1 Jumlah output gabungan 2 (dua) port USB maksimum 2,4A. Jika jumlah output gabungan 2 (dua) perangkat telah dari 2,4A, make kelebihan muatan pada sirkuit proteksi akan terpican dan output akan dinonaktifkan.

Informasi Daur Ulang Baterai

Selalu buang baterai bekas dengan benar.
Buang baterai bekas kefasilitas pembuangan dan daur ulang yang sesuai.

Mengatasi Masalah

Masalah dan Kemungkinan Penyebabinya	Solusi
Unit pengisi daya portabel tidak dapat terisi daya.
PC berada dalam mode tidur. Aktifkan PC	dari mode tidur.
Suhu berada di luar kisaran suhu yang direkomendasikan untuk digunakan.	Hentikan penggunaan unit pengisian daya portabel tinggauju berada dalam kisaran suhu yang benar.
Kabel pengisi daya tidak berfungsi. Perijsa	dengan cermat kepada kabel pengisi daya berfungsi. Bersihkan port micro-USB jika terdapat debu penyumbat.
Semua LED kapasitas baterai berkedip secara terus-menerus sewaku mengisi daya.	Hentikan penggunaan unit pengisi daya portabel, lalu hubungi dealer APC by Schneider Electric sowie agen servis resmi APC by Schneider Electric.
Unit pengisi daya portabel ini tidak dapat mengisi daya perangkat tertentu.
Kapasitas daya unit pengisi daya portabel yang tersisa hampir habis.	Isi daya unit pengisi daya portabel.
Unit pengisi daya portabel ini pemungkinan gagal mengenali dan mendeteksi perangkat tersambung.	Lepas pengakat tersambung. Aktifkan unit, lalu sambungkan kembali setiap pengakat situ per situ secara bersamaan. Kabel pengisi daya khusus mungkin diperlukan.
Terjadi hubungan arus pendek pada perangkat bergerak yang tersambung ke unit pengisi daya portabel.	Hubungan arus pendek akan mengakibatkan unit pengisi daya portabel beralih ke mode aman. Untuk menonaktifkan mode aman, putuskan sambungan semua pengakat dari unit pengisi daya portabel, lalu sambungkan unit pengisi daya portabel ke pengisi daya USB jika ingin mengisi daya.
Hal ini dikarenakanASA pakai unit pengisian daya portabel telah kadaluwarsa untuk terjadi masalah internal.	Jika terjadi kerusakan system, hubungi dealer APC by Schneider Electric sowie agen servis resmi APC by Schneider Electric setempat.

Jaminan
