PANDUAN PENGGUNA NV100HD SAMSUNG

Spesifikasi kamera atau isi panduan ini dapat berubah tanpa pemberitahuan sebelumnya karena pengembangan fungsi-fungsi kamera.

Informasi Hak Cipta

Microsoft Windows dan logo Windows adalah merek dagang terdaftar Microsoft Corporation. HDMI, logo HDMI dan istilah "High Definition Multimedia Interface" adalah merek dagang atau merek dagang terdaftar HDMI Licensing LLC. QuickTime dan logo QuickTime adalah merek dagang atau merek dagang terdaftar Apple Computer, Inc., yang harus digunakan dengan izin.

Panduan yang disediakan

Panduan Cepat

Menjelaskan cara merakit dan mempersiapkan kamera Anda untuk penggunaan pertama kali, mengambil foto atau video dan memindahkan file ke sebuah komputer.

Panduan Pengguna (CD-ROM)

Menjelaskan cara mengambil gambar atau video dengan beragam mode pengambilan, mengatur pilihan pengambilan, dan menggunakan menu pengaturan. Panduan juga berisi cara menangani pesan-pesan error dan memelihara kamera Anda.

Informasi Indikator

Dalam panduan ini, tombol-tombol pada kamera Anda dicetak tebal dan dalam kurung. Misalnya, [Bidik] mewakili tombol Bidik.

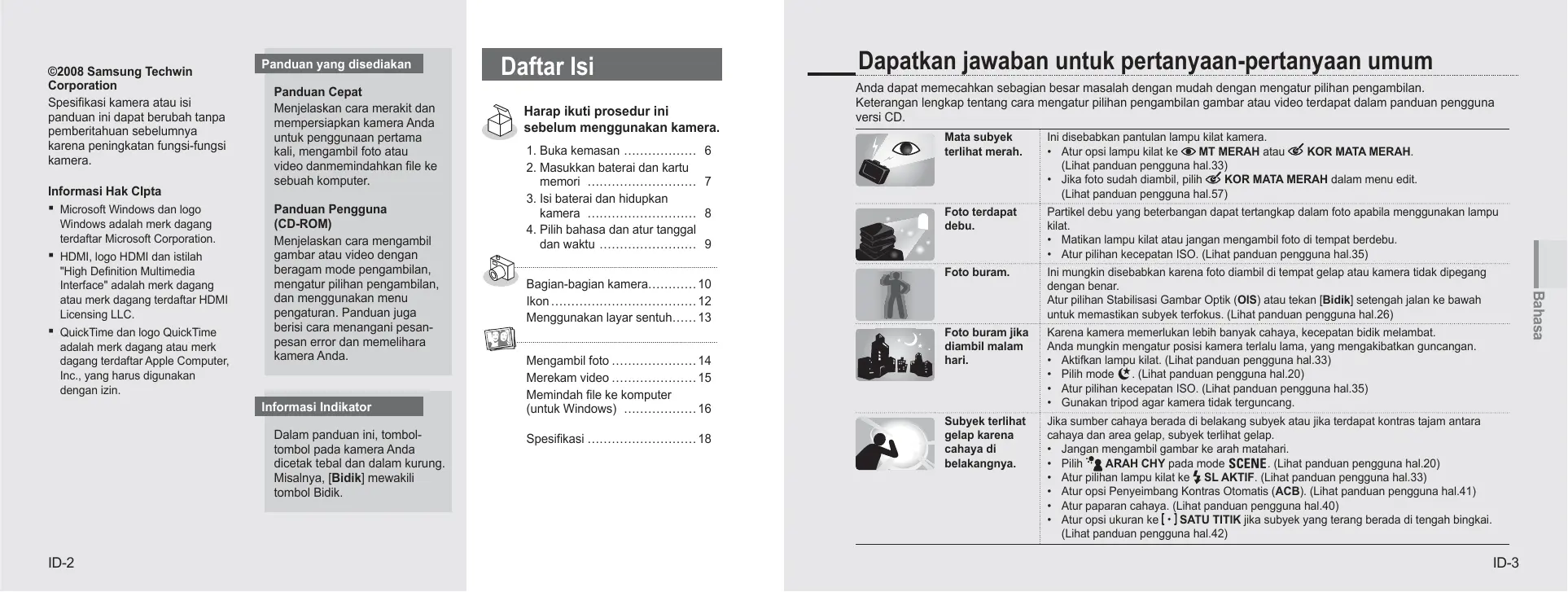

Daftar Isi

Harap ikuti prosedur ini sebelum menggunakan kamera.

1. Buka kemasan 6
2. Masukkan baterai dan kartu memori 7
3. Isi baterai dan hidupkan kamera 8
4. Pilih bahasa dan atur tanggal dan waktu 9

Menggunakan layar sentuh.....13

Mengambil foto 14

Merekam video 15

Memindah file ke komputer (untuk Windows) 16

Spesifikasi 18

Dapatkan jawaban untuk pertanyaan-pertanyaan umum

Anda dapat memecahkan sebagian masalah tersebut dengan mudah dengan memilih pengambilan. Keterangan lengkap untuk mengatur pengambilan gambar dan video terdapat dalam panduan pengguna versi CD.

Mata subyek terlihat merah.	Ini disebabkan pantulan lampu kilat camera. • Atur opsi lampu kilat ke MT MERAH kepada KOR MATA MERAH. (Lihat panduan pengguna hal.33) • Jika Foto sudah diambil, pilih KOR MATA MERAH dalam menu edit. (Lihat panduan pengguna hal.57)
Foto terdapat debu.	Partikel debu yang bemberangan dapat tertangkap dalam Foto apabila menc gunakan lampu kilat. • Matikan lampu kilat atas jangan mencambil Foto di tempat berdebu. • Atur pilih kecepatan ISO. (Lihat panduan pengguna hal.35)
Foto buram.	Ini mungkin disebabkan karena fotodi diambil di tempat gelap atas camera tidak dipegang dengan benar. Atur pilih Stabilisasi Gambar Optik (OIS) atas tekan [Bidik] setengah jalan ke bawah untuk memastikan subyek terfokus. (Lihat panduan pengguna hal.26)
Foto buram jika diambil malam hari.	Karenaamera memerlukan lebihanyakahaya, kecepatan bidik melambat. Anda mungkin mencatur posisi-camera terlalu lama, yang mencakibatkan guncangan. • Aktifkan lampu kilat. (Lihat panduan pengguna hal.33) • Pilih mode. (Lihat panduan pengguna hal.20) • Atur pilih kecepatan ISO. (Lihat panduan pengguna hal.35) • Gunakan tripodagarcamera;tidak terguncang.
Subyek terlihat gelap karena Cahaya di bekangnya.	Jika sumber cahaya berada di belakang subyek atas jika terdapat kontras tajam antara cahaya dan area gelap, subyek terlihat gelap. • Jangan mengambil gambar kearah matahari. • Pilih ARAH CHY pada mode SCENE. (Lihat panduan pengguna hal.20) • Atur pilih lampu kilat ke SL AKTIF. (Lihat panduan pengguna hal.33) • Atur opsi Penyeimbang Kontras Otomatis (ACB). (Lihat panduan pengguna hal.41) • Atur paparan cahaya. (Lihat panduan pengguna hal.40) • Atur opsi ukuran ke[·]SATU TITIK jika subyek yang terang berada di tengah bingkai. (Lihat panduan pengguna hal.42)

Informasi Kesehatan dan Keselamatan

Patuhi peringatan agar terhindar dari situasi berbahaya pada saat mengoperasikan kamera dan simpan panduan ini sebagai referensi.

Peringatan

Situasi yang dapat menyebabkan cedera pada diri Anda dan orang lain

Jangan menggunakan kamera di dekat gas atau cairan yang mudah terbakar atau meledak. Jangan menggunakan kamera di dekat bahan bakar, bahan-bahan yang mudah terbakar, atau bahan kimia yang mudah menguap. Jangan menyimpan atau membawa cairan, gas yang mudah terbakar, atau bahan peledak di tempat yang sama dengan kamera atau perlengkapannya.

Jauhkan kamera dari anak-anak dan binatang piaraan

Simpan kamera dan semua perlengkapannya jauh dari jangkauan anak-anak dan binatang. Komponen-komponen kecil dapat menyebabkan tersedak atau mengakibatkan cedera serius jika tertelan. Memindahkan komponen dan perlengkapan dapat menimbulkan bahaya fisik juga.

Mencegah gangguan penglihatan pada subjek: Jangan menggunakan lampu kilat pada jarak dekat (kurang dari 1 m / 3 kaki) pada orang atau binatang. Menggunakan lampu kilat terlalu dekat dengan mata subjek dapat mengakibatkan gangguan penglihatan sementara atau permanen.

Tangani dan buang baterai dan charger dengan benar.

• Gunakan baterai dan charger yang disetujui Samsung. Baterai dan charger yang tidak sesuai dapat menyebabkan kerusakan parah pada kamera.
• Jangan pernah membakar baterai. Patuhi semua peraturan setempat pada saat membuang baterai bekas.
• Jangan menempatkan baterai atau kamera di atas permukaan yang panas.
• Jangan menempatkan baterai atau kamera di atas permukaan yang panas.

Perhatian

Situasi yang dapat menyebabkan kerusakan pada kamera atau perlengkapan lain.

Tangani dan simpan kamera dengan benar dan hati-hati.

• Jangan sampai kamera terkena cairan, yang dapat mengakibatkan kerusakan parah. Jangan memegang kamera dengan tangan basah. Kerusakan kamera akibat air dapat membatalkan garansi pabrik.
• Jangan menyimpan kamera di tempat yang berdebu, kotor, lembab, atau berventilasi buruk untuk mencegah kerusakan bagian-bagian bergerak dan komponen internal kamera.
• Lindungi kamera dari benturan, penggunaan dengan kasar, dan getaran berlebihan untuk mencegah kerusakan parah.
• Berhati-hatilah pada saat menghubungkan kabel untuk adaptor dan memasang baterai dan kartu memori. Menghubungkan konektor dengan paksa, menghubungkan kabel dengan tidak benar, atau memasang baterai dan kartu memori sembarangan dapat merusak port, konektor, dan aksesori. Jangan memasukkan benda asing ke bagian, ruang, atau titik akses manapun pada kamera Anda. Jenis-jenis kerusakan seperti ini tidak termasuk dalam garansi Anda.

Lindungi baterai, charger, dan kartu memori dari kerusakan.

• Jangan memaparkan baterai atau kartu memori pada suhu terlalu dingin atau terlalu panas (di bawah 0°C / 32°F atau di atas 40°C / 104°F). Suhu ekstrim dapat mengurangi kapasitas pengisian baterai dan mengakibatkan gangguan fungsi kartu memori.
• Hindari kontak baterai dengan benda logam, karena logam dapat menghubungkan terminal + dan - baterai dan menimbulkan kerusakan sementara atau permanen pada baterai.
• Hindari kontak kartu memori dengan cairan, kotoran, atau benda-benda asing. Jika kotor, bersihkan kartu memori dengan kain lembut sebelum memasukkannya ke dalam kamera.

Gunakan aksesori yang disetujui Samsung

Menggunakan aksesori yang tidak kompatibel dapat merusak kamera, menyebabkan cedera, atau membatalkan garansi.

Melindungi lensa kamera

Lindungi lensa Anda dari sentuhan atau goresan. Bersihkan lensa dengan kain khusus lensa yang lembut, bersih, dan bebas butiran keras.

1. Buka kemasan

Kamera

Adaptor AC (SAC-47)/ Kabel USB (SUC-C4)

Baterai isi ulang

Pengikat

Kabel A/V

Panduan Cepat

CD-ROM Perangkat Lunak (termasuk panduan pengguna)

Aksesori pilihan

Kantung kamera

Kartu memori

Cradle (untuk mengisi ulang baterai dan menghubungkan kamera dengan HDTV ataupun komputer)

Kabel HDMI (untuk melihat gambar resolusi tinggi atau memutar video)

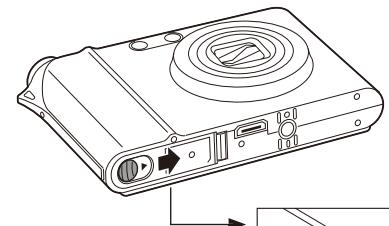

2. Masukkan baterai dan kartu memori

hal.74 'Tentang kartu memori' hal.75 'Tentang baterai'

Masukkan kartu memori dengan kontak yang berwarna emas menghadap ke atas.

Keluarkan baterai dan kartu memori

Dorong perlahan sampai kartu terlepas dari kamera, lalu keluarkan dari slot-nya.

Dorong pengunci ke atas untuk melepaskan baterai.

Catatan

Memori bawaan dapat digunakan sebagai perangkat penyimpanan sementara apabila kartu memori tidak terpasang.

3. Isi baterai dan hidupkan kamera

hal.75 'Tentang baterai'

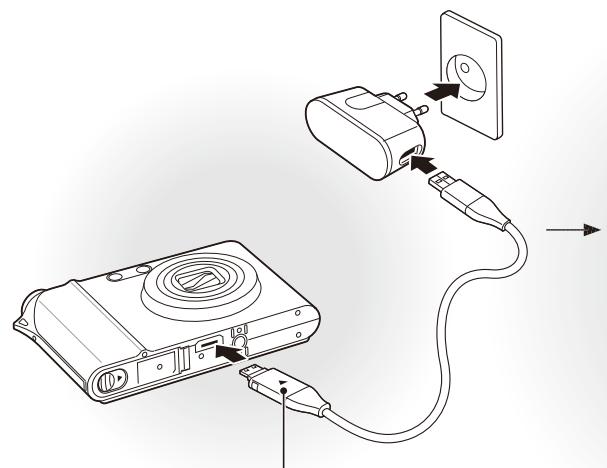

Isi baterai

Lampu indikator

Pada saat menghidupkan kamera untuk pertama kalinya, pilih bahasa dan atur tanggal dan waktu.

• Tekan [Putar] untuk melihat file yang disimpan.
• Tekan dan tahan [Putar] untuk mematikan semua suara.

4. Pilih bahasa dan atur tanggal dan waktu

Pilih bahasa

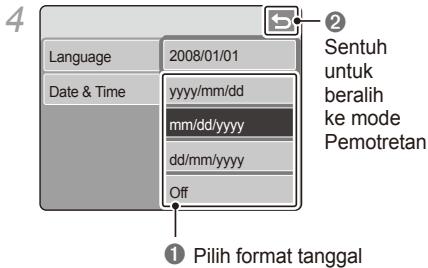

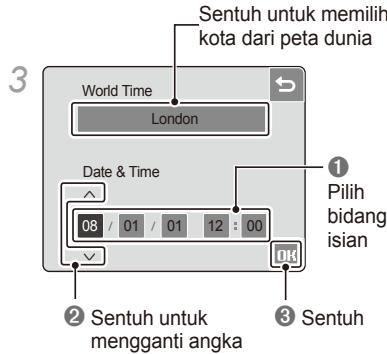

Atur tanggal dan waktu

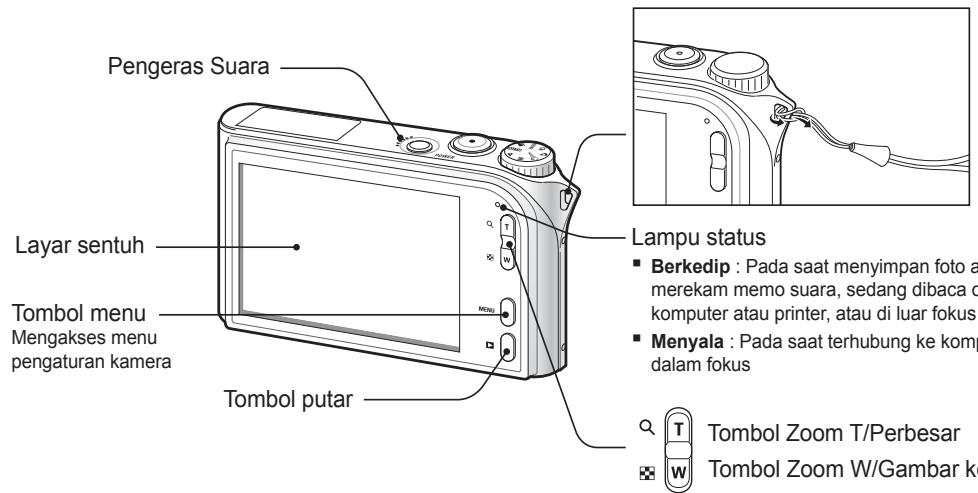

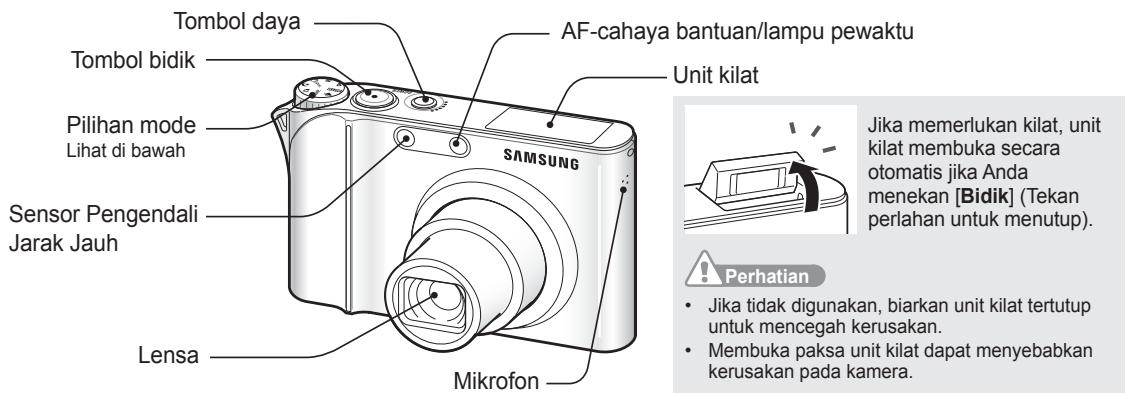

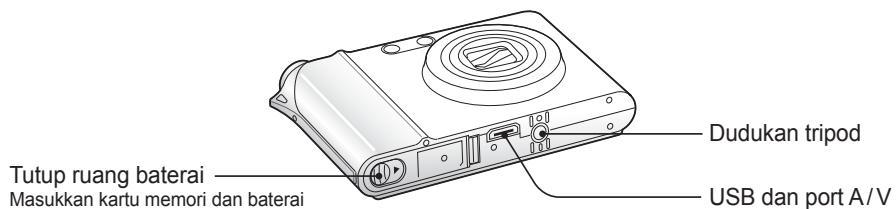

Bagian-bagian kamera

Ikon	Mode	Deskripsi
AUTO	OTOMATIS	Mengambil Foto dengan tidak dengan peng suturan minimal
P	PROGRAM	Mengambil Foto dengan menjadi pilihan (kecuali kecepatan bidik dan nilai aperture)
M	MANUAL	Mengambil Foto dengan menjadi pilihan secara manual
(DUAL)	DUAL IS	Mengambil Foto dengan pilihan seksuai untuk mengurangi guncangan camera

Ikon	Mode	Deskripsi
☆	MALAM HRI	Mengambil Foto dengan pilihan untuk pemotretan di malam hari
○	BIDIKAN CANTIK	Mengambil Foto seseorang dengan pilihan untuk menghilangkan ketidaksempurnaan wajah
SCENE	JENIS	Mengambil Foto dengan pilihanjis ini yang diatur sebelumnya
◎	VIDEO	Merekam video

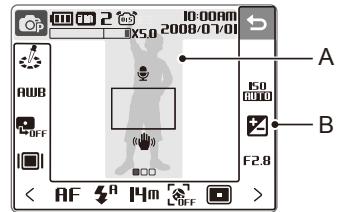

Ikon

Ikon-ikon yang ditampilkan akan berubah sesuai dengan mode yang dipilih dan pilihan yang Anda tentukan.

A. Tampilan utama

Ikon	Deskripsi
	Mode pemotretan yang dipilih
	: Terisi PENH
	: Terisi sebagian
	: Perlu diisi
	Memori bawah
	Kartu memori terpasang
	Jumlah Foto yang tersedia
00-00-06	Waksi perekangan yang tersedia
	Stabilisasi Gambar Optik (OIS)
2008/07/01	Tanggal dan waksi saat ini
X5.0	Rasio zoom
	Memo Suara
	Frame fokus otomatis
	Guncangan camera
	Pilih 1 (dari 3)

B. Sentuh ikon

Ikon	Deskripsi
	Gaya Foto yang dipilih
RUB	Pilih white balance
OFF	Mengatur paparan dengan ACB
	Memilihjenis tampilan
	Kembali ke layar sebelumnya
	Memilihjenis
ISO 1000	Memilih kecepatan ISO
2	Mengatur kecerahan wajah
	Mengatur paparan secara manual
1/30	Mengatur kecepatan bidik
	Mengatur ketidaksempurnaan wajah
F2.8	MemilihNilai aperture
RF	Memilih pilih fokus otomatis
4	Memilih pilih lampu kilat
1200 1000	Memilih resolusi video

Ikon	Deskripsi
IM	Memilih resolusi Foto
30	Memilih tingkatan frame
OFF	Memilih pilih deteksi wajah
	Memilih akan area fokus
	Memilihjenis burst
[=]	Memilih akan ukuran
	Memilih kualitas Foto
OFF	Memilih akan pewaktu
OFF	Menambahan memo suara pada sebagaiFoto untuk merekam/photo suara
OFF	Tentukan Stabilisasi Gambar Optik
	Menerapkan efek warna
	Mengatur ketajaman
	Mengatur kontras
	Mengatur saturated
<>	Menampilkan baris pilih lain

Menggunakan layar sentuh

Mempelajari dasar-dasar penggunaan layar sentuh.

Layar sentuh berfungsi optimal jika disentuh menggunakan bagian lunak jari Anda.

Perhatian

Jangan menggunakan benda tajam untuk menyentuh layar. Benda tajam dapat merusak layar.

Menyentuh

Sentuh ikon yang diinginkan untuk membuka menu atau menentukan pilihan.

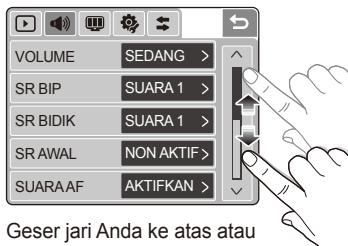

Menggeser

Geser jari Anda ke kiri atau kanan untuk berpindah secara horizontal.

Geser jari Anda ke atas atau bawah untuk berpindah secara vertikal.

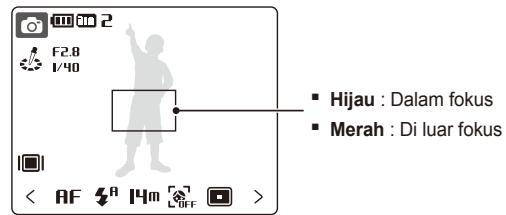

Mengambil Foto

1 Pilih AUTO.

2 Sejajarkan subjek dalam bingkai.

3 Tekan [Bidik] setengah jalan ke bawah untuk fokus secara otomatis.

4 Tekan [Bidik] penuh ke bawah untuk mengambil foto.

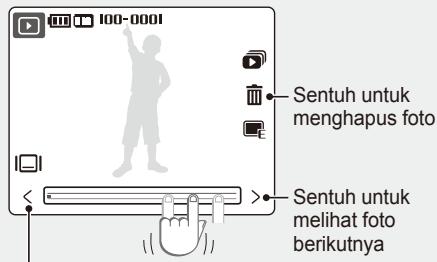

Melihat Foto

1 Tekan [Putar].

• Jika kamera mati, menekan Playback akan menghidupkan kamera.

Geser jari Anda ke kiri atau ke kanan untuk berpindah-pindah foto.

Sentuh untuk melihat foto sebelumnya.

Merekam video

1. Pilih,

2. Sejajarkan subyek dalam bingkai.

3. Tekan [Bidik].

Sentuh untuk jeda.

• Sentuh sekali lagi untuk kembali.

4. Tekan [Bidik] sekali lagi untuk menghentikan perekaman.

Catatan

Anda dapat merekam video hingga sepanjang 20 menit.

Memutar video

Memindah file ke komputer (untuk Windows)

hal. 61 'Memindahkan file ke komputer'

1. Masukkan CD instalasi ke dalam CD-ROM drive dan ikuti petunjuk pada layar.

Catatan

Klik User Manual untuk membuka panduan pengguna.

CD berisi program-program berikut

Samsung Master	Mengedit Foto dan video
QuickTime Player 7.4	Melihat video
Adobe Reader	Membaca panduan pengguna

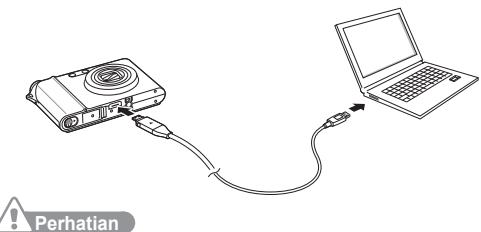

2 Menghubungkan kamera ke komputer dengan kabel USB.

Anda harus mencolokkan ujung kabel dengan indikator cahaya (▲) ke kamera Anda. Kabel yang terbalik dapat merusak file Anda. Pabrikan tidak bertanggung jawab atas setiap kehilangan data.

3 Hidupkan kamera.

4 Sentuh KOMPUTER.

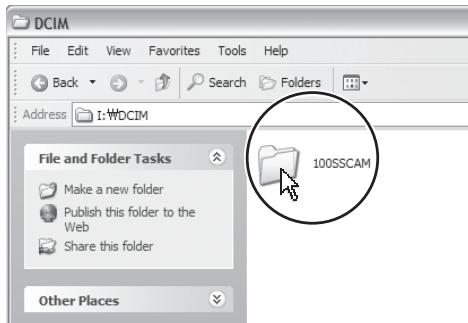

5 Pada komputer Anda, pilih > My Computer > Removable Disk > DCIM > 100SSCAM.

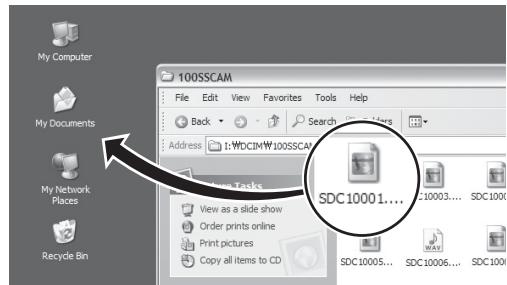

6 Pilih file yang Anda inginkan dan pindahkan atau simpan ke komputer.

Untuk memutus koneksi dengan aman (untuk Windows XP)

Cara ini juga berlaku untuk memutus koneksi kabel USB pada Windows 2000/Vista.

Sensorgambar	Jenis	1/1.72* (1.49 cm) CCD
	Piksel	Piksel efektif: sekitar 14.7 mega-piksel, Total piksel: sekitar 15.0 mega-piksel,
Lensa	Panjang fokus	Lensa Schneider-KREUZNACH f = 6.0 - 21.6 mm (setara film 35 mm : 28 - 102 mm)
	F-stop range	F2.8 (W) - F5.9 (T)
Monitor LCD		3.0* (7.62 cm) hVGA color TFT LCD (460,000 pixels) (Touch)
Fokus	Jenis	Fokus otomatis TTL (MULTI AF, AF PUSAT, PERBAIKAN AF, DETEKSI WAJAH AF)
	Jangkauan	Lebar		Tele
		Normal	80cm-tak terbatas
		Makro	5 cm-80 cm	50 cm-80 cm
		Macro otomatis	5 cm-tak terbatas	50 cm-tak terbatas
Keçepatan bidik		OTOMATIS: 1 - 1/2000 dtk. MANUAL: 16 - 1/2000 dtk. MALAM HARI: 8 - 1/2000 dtk. KMBNG API: 4 dtk.
Reduksi Guncangan		Dual IS [OIS (Optical Image Stabilization) + DIS (Digital Image Stabilization)]
Penyimpanan	Media	Memori internal: sekitar 40 MB Memori eksternal (Optional): Kartu SD (hingga 4 GB dijamin), kartu SDHC (hingga 8 GB dijamin), MMC Plus (hingga 2 GB dijamin, 4bit 20MHz) Kapasitas memori internal mungskin tidak sesuai dengan speşifikasi ini.
	Format file	Gambar diam: JPEG (DCF), EXIF 2.21, DPOF 1.1, PictBridge 1.0 Video: MP4 (H.264 (MPEG4.AVC)) Audio: WAV

hal.79 'Spesifikasi kamera'

	Ukuran gambar	Untuk SD 1 GB
			Super halus	Halus	Normal
		4384x3288	136	265	386
		4384x2920	153	296	430
		4384x2464	180	347	501
		3264x2448	240	457	653
		2592x1944	370	685	957
		1920x1080	807	1374	1794
		1024x768	1655	2438	2894
		Angka ini dihitung berdasarkan kondisi standar Samsung dan dapat berbebda tergantungkondisi pengambilan dan pengaturan camera.
Antarmuka	Output digital	Konektor : USB 2.0 (30 pin)
	Output audio	Mono (Speaker internal ) , Stereo (Mikrofon)
	Output video	AV : NTSC, PAL (pilihan)
		HDMI 1.2: NTSC, PAL (pilihan)
		HDMI tersedia jika terhubung dengan cradle optional.
	Konektor input listrik DC	30 pin, 4.2V
Sumberlistrik	Bateralisi ulang	Baterai Lithium-ion SLB-1137D (1100 mAh)
	Adaptor AC	Adaptor daya (SAC-47), Kabel USB (SUC-C4)
	Cradle (Optional)	SCC-NV5 HD Sumber listrik dapat berbebda, tergantung wilayah Anda.
Dimensi (P x T x L)		94.9 X 59.5 X 19.9 mm (tanpa bagian yang menonjol)
Robot		138 g (tanpa baterai dan kartu memori)
Suhu pengoperasian		0 - 40°C
Kelembaban pengoperasian		5 - 85%

Pembuangan yang Benar untuk Produk ini (Limbah Peralatan Elektrik dan Elektronik)

(Berlaku di Uni Eropa dan negara-negara Eropa lain dengan sistem pembuangan tersendiri) Tanda dalam literatur produsen ini menunjukkan bahwa benda ini tidak boleh dibuang bersama-sama dengan limbah rumah tangga yang lain setelah masa pakai berakhir. Untuk mencegah bahaya terhadap lingkungan atau kesehatan manusia akibat limbah yang tidak terkendali, harap pisahkan limbah ini dari limbah tersebut dan daur ulang secara bertanggung jawab untuk mendorong pemanfaatan kembali bahan-bahan secara berkesinambungan. Pengguna rumah tangga harus menghubungi penyalur tempat mereka membeli produk ini, atau kantor pemerintah setempat, untuk keterangan tentang tempat dan cara daur ulang limbah ini dengan aman. Pengguna bisnis harus menghubungi pemasok mereka dan memeriksa ketentuan dan persyaratan dalam kontrak pembelian. Pembuangan limbah produk ini tidak boleh dicampur dengan limbah komersial lain.

Samsung Techwin turut bertanggung jawab atas persoalan lingkungan untuk semua tahap, pembuatan produk dan mengambil sejumlah langkah untuk menyediakan produk-produk yang ramah lingkungan. Tanda Eco menunjukkan komitmen Samsung Techwin dalam pengurangan limbah dari peralatan listrik dan elektronik dan menunjukkan bahwa produk ini sesuai dengan arahan Kesehatan dan Keselamatan Uni Eropa.
