PANDUAN PENGGUNA Latitude 5404 Rugged DELL

Panduan Pemilik Komputer

Catatan, perhatian, dan peringatan

CATATAN: CATATAN menunjukkan informasi penting yang akan membantu Anda menggunakan komputer lebih baik lagi.

PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data, dan memberitahu Anda mengenai cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan potensi kerusakan harta benda, cedera pribadi, atau kematian

Copyright © 2015 Dell Inc. Hak cipta dilindungi undang-undang. Produk ini dilindungi oleh undang-undang hak cipta dan hak atas kekayaan intelektual di AS dan internasional. Dell™ dan logo Dell merupakan merek dagang dari Dell Inc. di Amerika Serikat dan/atau yurisdiksi lain. Seluruh merek dan nama lainnya yang disebutkan di sini dapat merupakan merek dagang perusahaannya masing-masing.

2014 -09

Rev. A00

Daftar Isi

1 Mengerjakan Komputer Anda....5

Sebelum Mengerjakan Bagian Dalam Komputer....5

Mematikan Komputer....6

Setelah Mengerjakan Bagian Dalam Komputer....7

Menghapus atau Mengganti Sandi Sistem dan/atau Sandi Pengaturan Saat Ini.... 48

4 Diagnostik....49

Sebelum Mengerjakan Bagian Dalam Komputer

Gunakan panduan keselamatan berikut untuk membantu Anda melindungi komputer dari kemungkinan kerusakan dan membantu Anda memastikan keselamatan diri Anda. Kecuali dinyatakan sebaliknya, setiap prosedur yang disertakan dalam dokumen ini mengasumsikan adanya kondisi berikut :

• Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.
• Komponen dapat diganti atau--jika dibeli secara terpisah--dipasang dengan menjalankan prosedur pelepasan dalam urutan terbalik.

PERINGATAN: Lepaskan sambungan semua sumber daya sebelum membuka penutup komputer atau panel. Setelah Anda selesai mengerjakan bagian dalam komputer, pasang kembali semua penutup, panel, dan sekrup sebelum menyambungkannya ke sumber daya.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, baca informasi keselamatan yang dikirim bersama komputer Anda. Untuk informasi praktik terbaik keselamatan, lihat halaman depan Kepatuhan Peraturan di www.dell.com/regulatory_compliance

PERHATIAN: Banyak perbaikan yang hanya dapat dilakukan oleh teknisi servis bersertifikat. Anda harus menjalankan penelusuran kesalahan saja dan perbaikan sederhana seperti yang dibolehkan di dalam dokumentasi produk Anda, atau yang disarankan secara online atau layanan telepon dan oleh tim dukungan. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell tidak akan ditanggung oleh garansi Anda. Bacalah dan ikuti petunjuk keselamatan yang disertakan bersama produk.

PERHATIAN: Untuk menghindari sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat, seperti konektor pada bagian belakang komputer secara berkala.

PERHATIAN: Tangani komponen dan kartu secara hati-hati. Jangan sentuh komponen atau permukaan kontak pada kartu. Pegang kartu pada tepinya atau pada braket logam yang terpasang. Pegang komponen seperti prosesor pada tepinya, serta bukan pada pin.

PERHATIAN: Saat Anda melepaskan kabel, tarik pada konektornya atau tab tarik, bukan pada kabelnya. Beberapa kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan jenis kabel ini, tekan pada tab pengunci sebelum Anda melepaskan kabel. Saat Anda menarik konektor, jaga agar tetap sejajar agar pin konektor tidak bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan bahwa kedua konektor memiliki orientasi yang benar dan sejajar.

CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen ini.

Untuk mencegah kerusakan pada komputer, lakukan langkah-langkah berikut sebelum Anda mulai mengerjakan bagian dalam komputer.

1. Pastikan permukaan tempat Anda bekerja telah bersih dan rata agar penutup komputer tidak tergores.
2. Matikan komputer Anda (lihat Mematikan Komputer Anda).
3. Jika komputer tersambung ke perangkat dok (tergandeng), lepaskan sambungannya.

PERHATIAN: Untuk melepas kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, lalu lepaskan kabel dari perangkat jaringan.

1. Lepaskan semua kabel jaringan dari komputer.
2. Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.
3. Tutup display dan balikkan komputer pada permukaan yang rata.

CATATAN: Agar board sistem tidak rusak, Anda harus melepaskan baterai utama sebelum Anda menservis komputer.

1. Lepaskan baterai utama.
2. Balikkan komputer dengan bagian atas menghadap ke atas.
3. Buka display.
4. tekan tombol daya untuk mengardekan board sistem.

PERHATIAN: Untuk melindungi dari sengatan listrik, cabut komputer dari stopkontak listrik sebelum membuka display.

PERHATIAN: Sebelum menyentuh apa pun di bagian dalam komputer, sentuh permukaan logam yang tidak dicat, seperti logam pada bagian belakang komputer. Saat bekerja, sentuh secara berkala permukaan logam yang tidak bercat untuk menghilangkan listrik statis, yang dapat mengganggu komponen internal.

1. Lepaskan setiap ExpressCards atau Smart Card yang terpasang dari slot yang sesuai.

Mematikan Komputer

PERHATIAN: Agar data tidak hilang, simpan dan tutup semua file yang terbuka, lalu keluar dari semua program yang terbuka sebelum Anda mematikan komputer.

1. Matikan sistem operasi:

- Di dalam Windows 8 (perangkat yang bisa berlayar-sentuh):

1. Gesek dari tepi kanan layar, buka menu Charms dan pilih Setelan

2. Pilih lalu pilih Matikan

• Menggunakan mouse:

1. Tunjuk sudut kanan atas layar dan klik Setelan.

2. Klik pada dan pilih Matikan.

• Dalam Windows 7:

1. Klik Mulai

1. Klik Matikan

Atau

1. Klik Mulai.

1. Klik panah di sudut kanan bawah menu Mulai seperti yang ditampilkan di bawah, lalu klik

Matikan

1. Pastikan bahwa komputer dan semua perangkat yang terpasang dimatikan. Jika komputer Anda dan perangkat yang terpasang tidak mati secara otomatis saat Anda menutup sistem operasi, tekan dan tahan tombol daya selama 6 detik untuk mematikannya.

Setelah Mengerjakan Bagian Dalam Komputer

Setelah Anda menyelesaikan setiap prosedur penggantian, pastikan Anda telah menyambungkan semua peralatan eksternal, kartu, dan kabel sebelum menyalakan komputer.

PERHATIAN: Agar tidak merusak komputer, hanya gunakan baterai yang dirancang untuk komputer Dell tersebut. Jangan gunakan baterai yang dirancang untuk komputer Dell lainnya.

1. Sambungkan setiap perangkat eksternal, seperti replikator port atau media base, serta pasang kembali setiap kartu, seperti kartu ExpressCard.
2. Sambungkan setiap kabel telepon atau jaringan ke komputer.

PERHATIAN: Untuk menyambungkan kabel jaringan, terlebih dahulu pasang kabel ke dalam perangkat jaringan dan pasang ke dalam komputer.

1. Pasang kembali baterai.
2. Sambungkan komputer dan semua perangkat yang terpasang ke stopkontak.
3. Nyalakan Komputer.

2

Bagian ini menyediakan informasi yang mendetail tentang cara melepaskan atau memasang komponen dari komputer Anda.

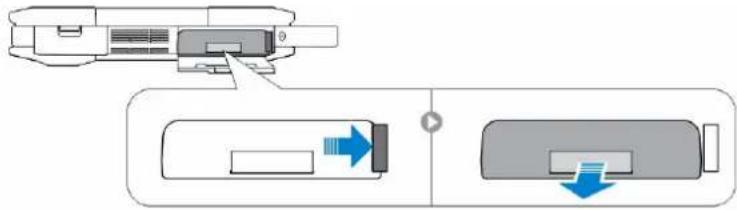

Melepaskan Baterai

PERINGATAN: Menggunakan baterai yang tidak kompatibel dapat meningkatkan risiko kebakaran atau ledakan. Ganti baterai hanya dengan baterai yang kompatibel yang dibeli dari Dell. Baterai tersebut dirancang untuk bekerja dengan komputer Dell Anda. Jangan gunakan baterai dari komputer lain pada komputer Anda.
PERINGATAN: Sebelum melepaskan atau mengganti baterai, matikan komputer, lepaskan adaptor AC dari outlet listrik dan komputer, lepaskan modem dari konektor dinding dan komputer, dan lepaskan semua kabel eksternal lainnya dari komputer.
PERINGATAN: Tidak untuk digunakan di lokasi berbahaya. Lihat petunjuk instalasi.
1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Dorong dan tahan tombol pelepas baterai ke arah kanan sambil menari tab baterai plastik

1. Geser baterai ke dalam slotnya hingga masuk pada tempatnya dan terdengar suara klik.
2. Tekan dengan kuat pada pintu tersebut sampai terdengar suara klik dan kait terpasang.
3. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Hard Disk

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

d. Lepaskan hard disk dari komputer [4].

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Drive Optik

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan drive optik ke komputer [1].
b. Lepaskan drive optik dari komputer [2].

1. Tempatkan drive optik pada komputer.
2. Kencangkan sekrup yang mengencangkan drive optik ke komputer.
3. Pasang:

a. Hard Disk

b. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Konektor Drive Optik

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

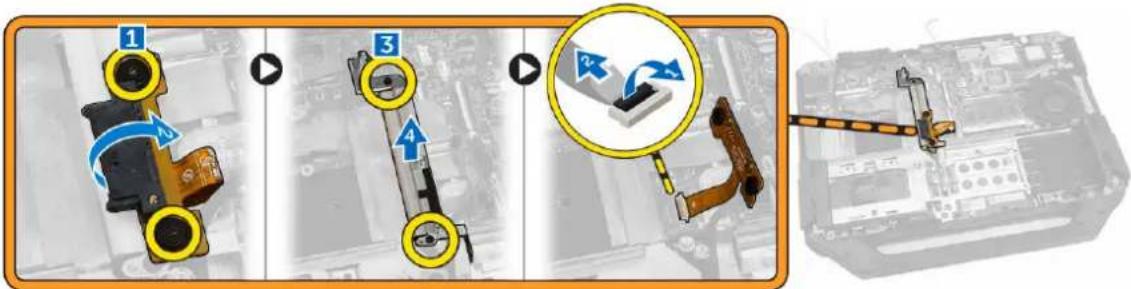

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan konektor drive optik ke komputer [1].
b. Angkat konektor ke arah atas [2].
c. Lepaskan sekrup yang menahan konektor ke komputer [3].
d. Angkat tab ke arah atas [4].
e. Angkat tab pengunci [1].
f. Lepaskan sambungan kabel drive optik dari board sistem [2].

1. Lepaskan konektor drive optik dari komputer.

Memasang Konektor Drive Optik

1. Tempatkan drive optik pada komputer.
2. Sambungkan kabel konektor drive optik.
3. Tekan tab pengunci.
4. Kencangkan sekrup yang mengencangkan drive optik ke komputer.
5. Balikkan konektor drive optik dan dudukkan.
6. Kencangkan sekrup yang menahan konektor drive optik ke komputer.
7. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik

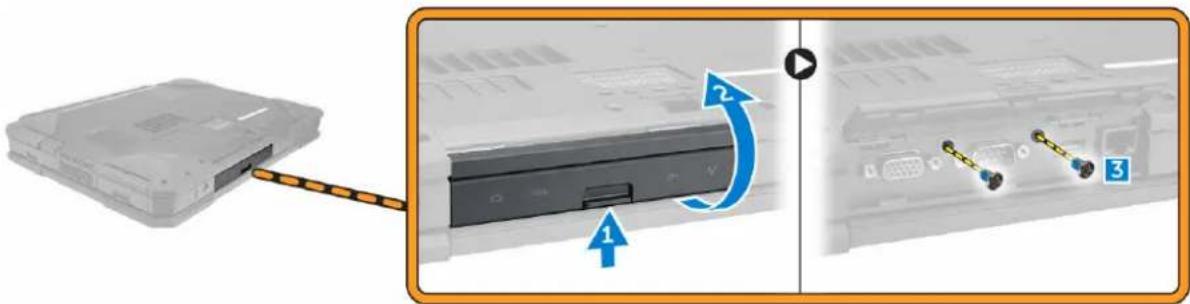

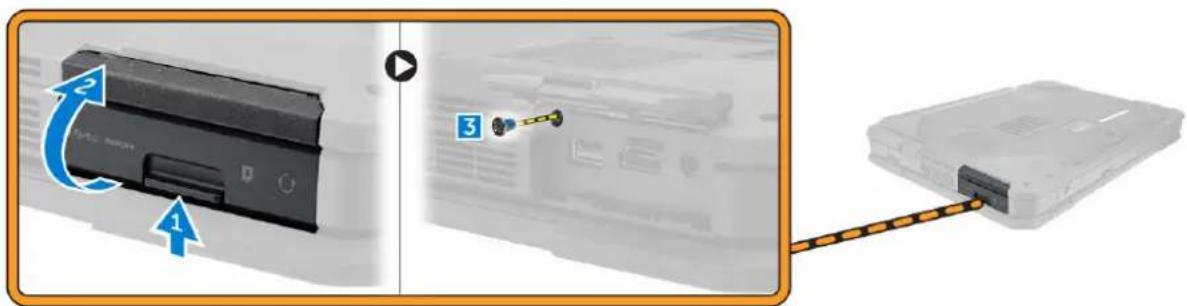

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Buka kunci pintu kait I/O [1].
b. Angkat pintu kait tersebut ke atas untuk membukanya [3].
c. Lepaskan sekrup yang menahan penutup bawah ke chasis komputer [3].

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Buka kunci kait pintu belakang [1].
b. Angkat pintu belakang tersebut ke atas untuk membukanya [2].
c. Lepaskan sekrup yang menahan penutup bawah ke chasis komputer [3].

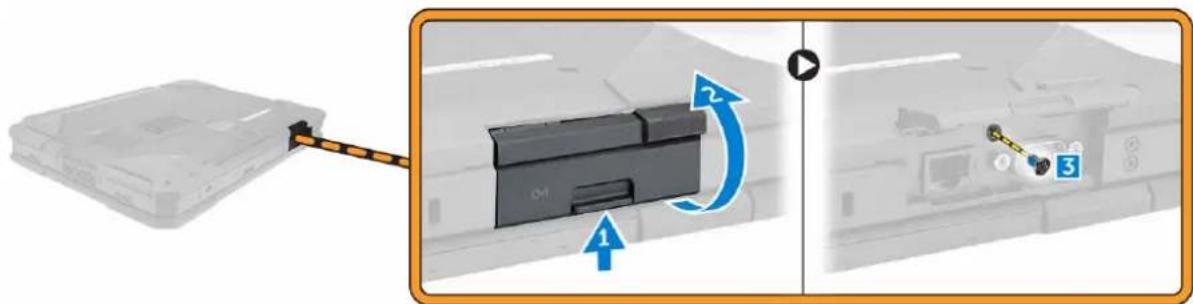

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Buka kunci pintu kait HDMI [1].
b. Angkat pintu kait tersebut ke atas [2].
c. Lepaskan sekrup yang menahan penutup bawah ke chasis komputer [3].

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepas sekrup penahan penutup bawah [1].
b. Angkat penutup bawah untuk melepaskannya dari chasis komputer [2].

1. Kencangkan sekrup yang menahan I/O, pintu belakang, dan HDMI ke chasis komputer.
2. Tekan dengan kuat pada pintu tersebut sampai terdengar suara klik dan kait terpasang.
3. Letakkan penutup bawah di bagian dasar komputer.
4. Kencangkan sekrup yang menahan penutup bawah ke chasis komputer.
5. Pasang:

a. Drive Optik

b. Hard Disk

c. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Keyboard

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan keyboard ke chasis komputer [1]. b. Cungkil di sepanjang bagian pinggiran dan balikkan keyboard [2].

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan pintu keyboard [1].
b. Angkat tab pengunci [2].
c. Lepaskan sambungan kabel keyboard dari board sistem [3].

1. Angkat dan lepaskan keyboard dari chasis komputer.

Memasang Keyboard

1. Sambungkan kabel keyboard ke konektornya pada kartu kontroler keyboard.
2. Letakkan pintu keyboard di atas slotnya pada chasis komputer.
3. Kencangkan sekrup yang menahan pintu keyboard ke chasis komputer.
4. Sejajarkan keyboard pada slotnya di komputer.
5. Kencangkan sekrup untuk menahan keyboard pada komputer.
6. Pasang:
   a. Baterai
7. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

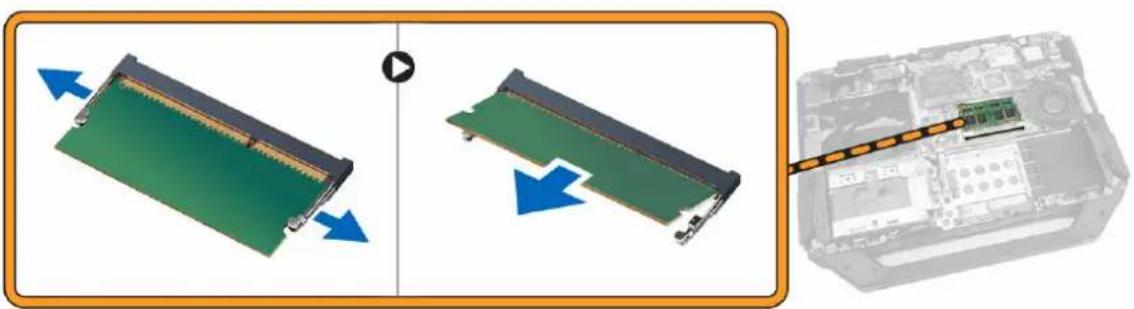

Melepaskan Modul Memori

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

3. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

4. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

1. Cungkil klip penahan dari modul memori hingga tersembul

2. Lepas modul memori dari penghubungnya di motherboard.

3. Cungkil klip penahan dari modul memori hingga tersembul

4. Lepas modul memori dari penghubungnya di motherboard.

1. Masukkan modul memori ke dalam soket memori.

2. Tekan modul memori ke bawah hingga terdengar suara terkunci pada tempatnya.

3. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Board Doking

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai

b. Penutup Bawah

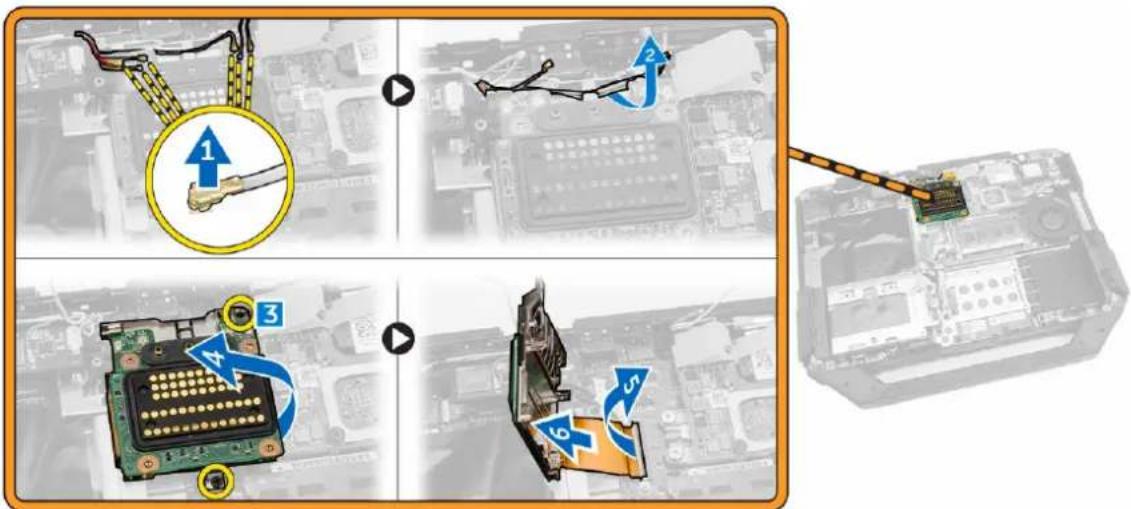

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sambungan kabel antena dari board docking [1].

PERHATIAN: Lakukan tindakan hati-hati saat melepaskan sambungan kabel antena. Pelepasan yang salah dapat menyebabkan kerusakan/terkelupasnya kabel antena.

b. Lepaskan perutean kabel antena [2].
c. Lepaskan sekrup yang menahan board docking [3].
d. Balikkan board docking [4].
e. Angkat tab pelepas [5].
f. Lepaskan sambungan kabel konektor board docking dari board sistem [6].

1. Angkat dan lepaskan board docking dari chasis komputer.

1. Sambungkan kabel konektor board docking ke board sistem.
2. Balikkan board docking dan dudukkan pada slotnya.
3. Kencangkan sekrup untuk menahan board docking.
4. Rutekan kabel antena.
5. Sambungkan kabel antena ke board docking.
6. Pasang:

a. Penutup Bawah

b. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

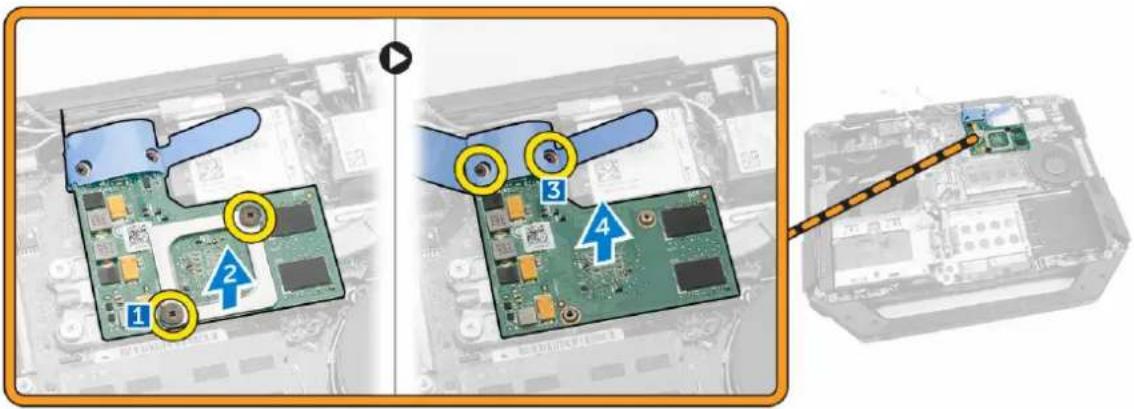

Melepaskan Board GPU

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah
e. Board Docking

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan soket GPU ke komputer [1].
b. Angkat soket GPU dari board [2].
c. Lepaskan sekrup yang menahan tab penarik ke board GPU [3].
d. Lepaskan board GPU dari komputer [4].

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Modul SIM

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Angkat tab pengunci [1].
b. Lepaskan sambungan kabel [2].
c. Lepaskan sekrup yang menahan Modul SIM ke komputer [3]
d. Tekan modul SIM [4].
e. Angkat modul ke atas [5].
f. Lepaskan modul SIM dari komputer [6].

1. Geser modul SIM ke dalam tempatnya di komputer.
2. Tutup pintu kait tekan bay modul SIM.
3. Kencangkan sekrup yang menahan modul tersebut ke komputer.
4. Sambungkan kabel.
5. Tekan tab pengunci.

6. Pasang:
   a. Penutup Bawah
   b. Drive Optik
   c. Hard Disk
   d. Baterai

7. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Kartu WLAN

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah
e. Dudukan GPS

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sambungan kabel antena dari kartu WLAN [1].
b. Lepaskan sekrup yang menahan kartu WLAN [2].
c. Geser dan angkat kartu WLAN dari slot [3].

1. Masukkan kartu WLAN ke dalam slot.
2. Sambungkan sekrup untuk menahan dudukan kabel.

3. Sambungkan kabel antena ke kartu WLAN.

4. Pasang:

a. Dudukan GPS
b. Penutup Bawah
c. Drive Optik
d. Hard Disk
e. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Kartu WWAN

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah
e. Dudukan GPS

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sambungan kabel dari kartu WWAN [1].
b. Lepaskan sekrup yang menahan kartu WWAN [2]
c. Geser dan angkat kartu WWAN dari slot [3].

1. Masukkan kartu WWAN ke dalam slot.
2. Sambungkan sekrup untuk menahan WWAN.
3. Sambungkan kabel ke kartu WWAN.
4. Pasang:

a. Dudukan GPS
b. Penutup Bawah
c. Drive Optik
d. Hard Disk
e. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sambungan kabel antena [1].
b. Lepaskan sambungan kabel dudukan GPS [2].
c. Lepaskan sekrup yang menahan dudukan GPS ke komputer [3].
d. Lepaskan dudukan GPS dari komputer [4].

1. Letakkan dudukan GPS ke tempatnya pada komputer.
2. Kencangkan sekrup yang menahan dudukan tersebut ke komputer.
3. Sambungkan kabel antena.

4. Sejajarkan kabel ke komputer.

5. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Unit Pendingin

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah
e. Board Docking
f. Board GPU
g. Modul SIM

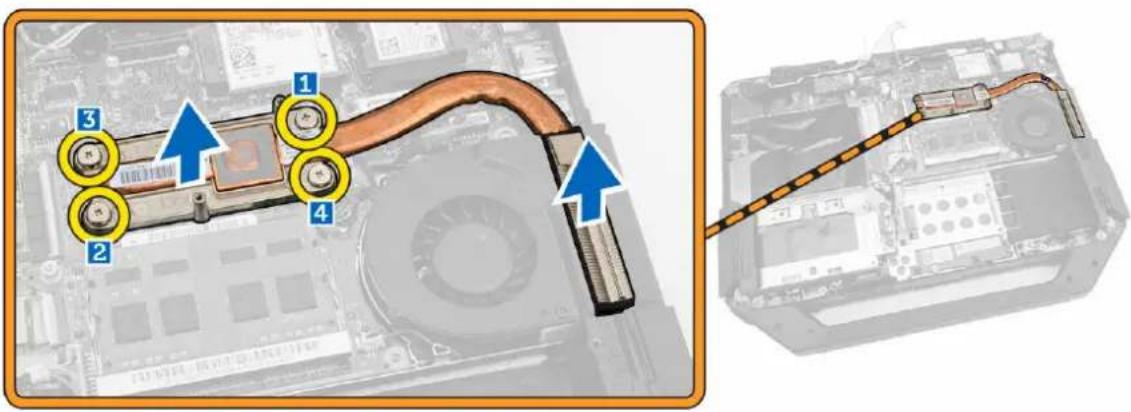

1. Longgarkan sekrup yang menahan unit pendingin ke board sistem dalam urutan seperti yang ditunjukkan [1,2,3,4].

CATATAN: Sekrup ditahan oleh unit pendingin dan tidak boleh dilepaskan seluruhnya.

1. Angkat unit pendingin dari chasis komputer.

Memasang Unit Pendingin

1. Sejajarkan unit pendingin ke posisinya pada board sistem.
2. Kencangkan sekrup dalam urutan angka yang digambarkan pada bracket, untuk menahan unit pendingin tersebut pada board sistem.
3. Pasang:

a. Modul SIM
b. Board GPU
c. Board Docking
d. Penutup Bawah
e. Drive Optik
f. Hard Disk
g. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

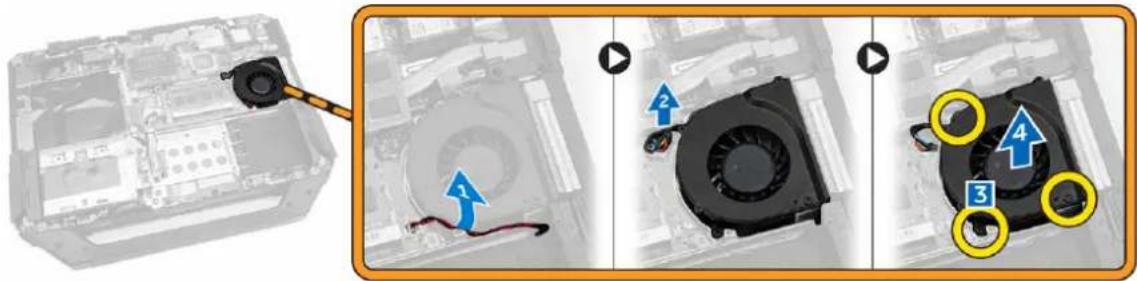

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan perutean kabel kipas sistem [1].
b. Lepaskan sambungan kabel kipas sistem [2].
c. Lepaskan sekrup yang menahan kipas sistem ke komputer [3].
d. Angkat kipas sistem dari komputer [4].

1. Letakkan kipas sistem ke tempatnya pada komputer.
2. Kencangkan sekrup yang menahan kipas sistem ke komputer
3. Sambungkan kabel kipas sistem ke komputer.
4. Rutekan kabel kipas sistem.
5. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah
e. Dudukan GPS
f. Kartu WLAN
g. Board Docking

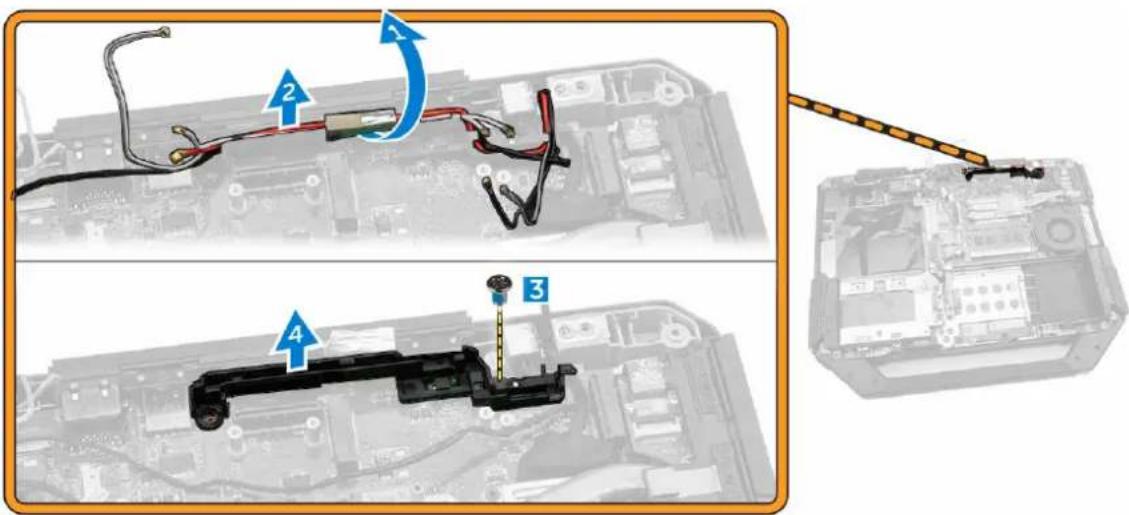

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Uraikan jalinan kabel antena [1].
b. Lepaskan sambungan kabel antena [2].
c. Lepaskan sekrup yang menahan Dudukan RF ke komputer [3].
d. Angkat dan lepaskan Dudukan RF dari komputer [4].

1. Letakkan dudukan RF pada komputer.
2. Kencangkan sekrup yang menahan dudukan RF ke komputer.
3. Sambungkan kabel antena.
4. Rutekan kabel antena.
5. Pasang:

a. Kartu WLAN
b. Kartu WWAN
c. Penutup Bawah
d. Drive Optik
e. Hard Disk
f. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Unit Display

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Angkat tab pengunci [1].
b. Lepaskan sambungan kabel I/O [2].
c. Kelupas pita perekat [3].
d. Lepaskan sambungan kabel eDP dari board sistem [4].
e. Kelupas pita perekat [5].
f. Lepaskan sambungan kabel unit display pada board sistem [6].

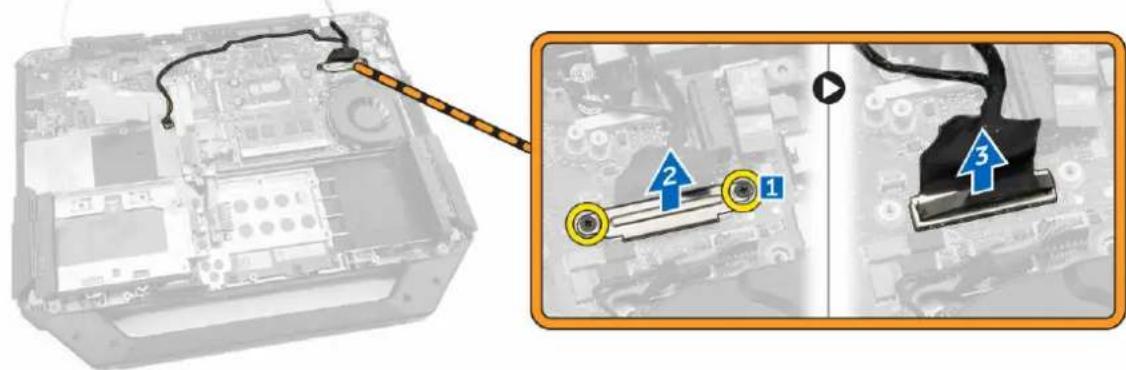

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan konektor unit display [1].
b. Angkat tab [2].
c. Lepaskan konektor unit display [3].

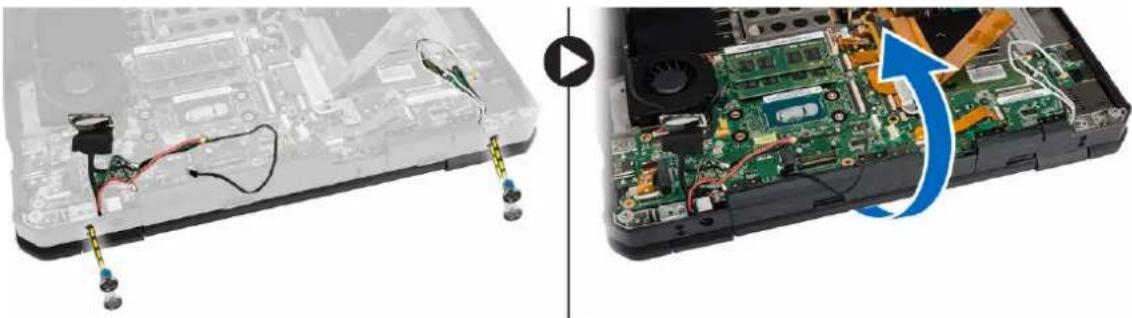

1. Lepaskan sekrup yang menahan unit display ke chasis komputer.

1. Pasang unit display dan tutup display.
2. Balikkan chasis komputer.
3. Kencangkan sekrup yang menahan unit display tersebut ke chasis komputer.
4. Sambungkan konektor unit display
5. Dudukkan kembali tab penarik pada konektor.
6. Kencangkan sekrup yang menahan konektor unit display.
7. Sambungkan kabel unit display pada board sistem.
8. Tempelkan pita perekat.
9. Sambungkan kabel eDP pada board sistem.
10. Tempelkan pita perekat.
11. Pasang:

a. Penutup Bawah

b. Drive Optik

c. Hard Disk

d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Board I/O

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

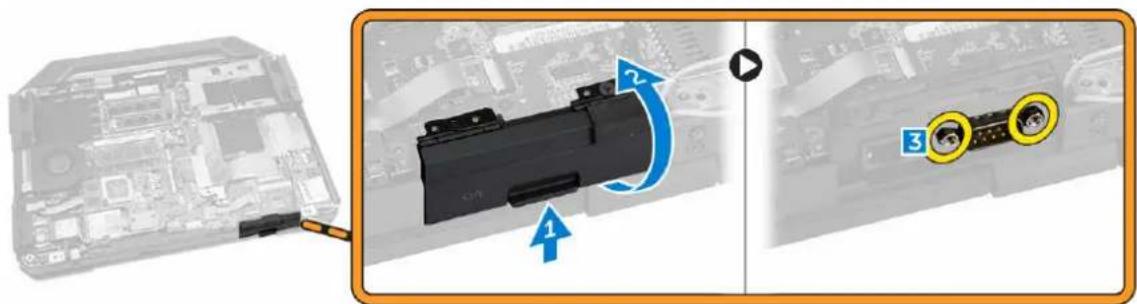

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Buka kunci pintu kait tekan I/O [1].
b. Angkat ke atas untuk membukanya [2].
c. Lepaskan sekrup yang menahan board I/O ke chasis komputer [3].

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Angkat tab pengunci [1].
b. Lepaskan sambungan kabel I/O dari board sistem [2].
c. Angkat kabel unit display ke arah atas [3].
d. Lepaskan sambungan kabel [4].

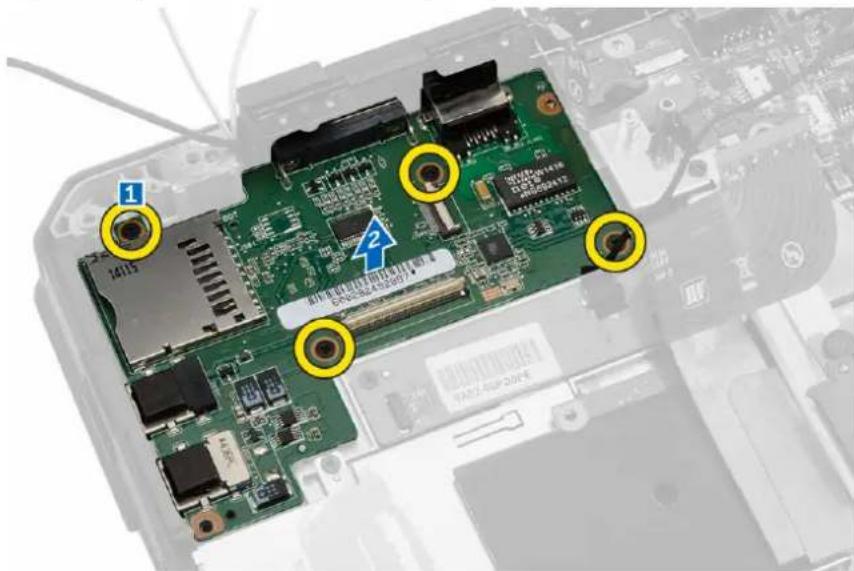

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan board I/O ke komputer [1].
b. Angkat dan lepaskan board I/O dari komputer [2].

1. Letakkan board I/O pada komputer.
2. Kencangkan sekrup yang menahan board I/O ke komputer.
3. Sambungkan kabel unit display ke komputer.
4. Sambungkan kabel I/O ke komputer.
5. Gambar yang menampilkan sekrup yang menahan board I/O.
6. Geser board I/O ke dalam tempatnya di komputer.

7. Tutup pintu kait tekan bay I/O.

8. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

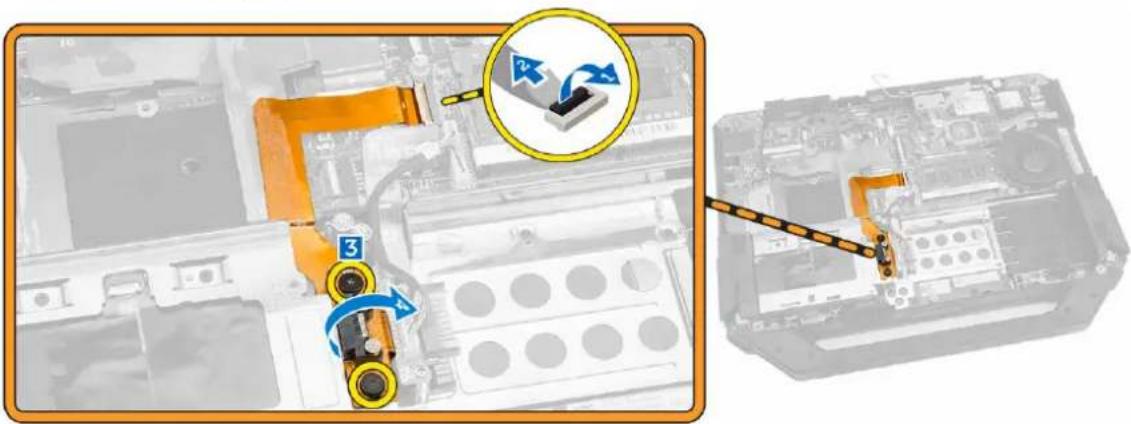

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Angkat tab pengunci [1].
b. Lepaskan sambungan kabel konektor penyimpanan [2].
c. Lepaskan sekrup yang menahan konektor penyimpanan [3].
d. Angkat konektor penyimpanan dari komputer [4].

1. Tempatkan konektor penyimpanan pada komputer.
2. Kencangkan sekrup yang menahan konektor penyimpanan
3. Sambungkan kabel konektor penyimpanan ke komputer.
4. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Bracket SSD

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Angkat tab pengunci [1].
b. Lepaskan sambungan kabel konektor SSD [2].
c. Lepaskan pita perekat board dari komputer [3].

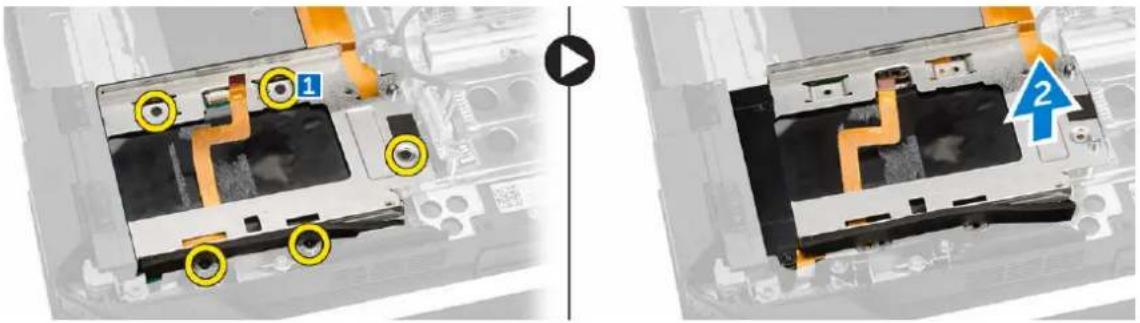

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan bracket SSD ke komputer [1].
b. Angkat bracket SSD dari komputer [2].

1. Tempatkan bracket SSD pada komputer.
2. Kencangkan sekrup yang menahan konektor SSD.
3. Tempelkan pita perekat board ke komputer.

4. Sambungkan kabel bracket SSD ke komputer.

5. Pasang
   a. Penutup Bawah
   b. Drive Optik
   c. Hard Disk
   d. Baterai

6. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Board USH

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

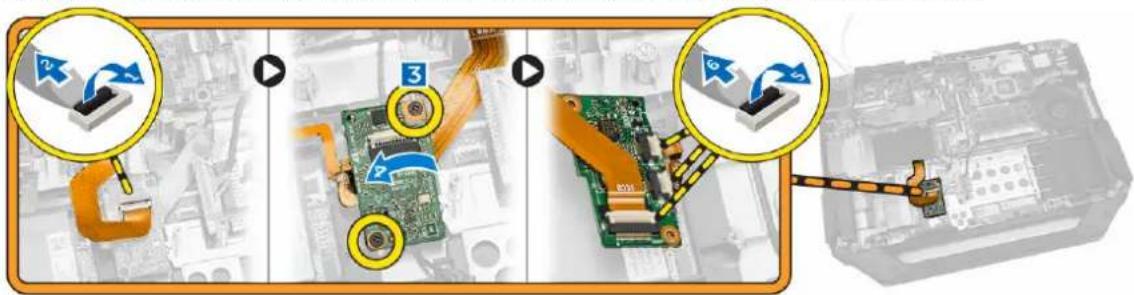

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Angkat tab pengunci [1].
b. Lepaskan sambungan kabel board USH dari konektor [2].
c. Lepaskan sekrup yang menahan board [3].
d. Angkat dan balikkan board dengan cara memiringkannya untuk mengakses kabel kartu pintar yang ada di bagian bawah [4].
e. Angkat tab pengunci [5].
f. Lepaskan sambungan kabel kartu pintar dan lepaskan board USH dari chasis komputer [6].

1. Lepaskan board USH dari komputer.

Memasang Board USH

1. Sambungkan kabel kartu pintar ke board USH di bagian bawah board.
2. Balikkan board USH untuk memasangkannya kembali ke posisi semula.
3. Kencangkan sekrup untuk menahan board USH.
4. Sambungkan kabel ke board USH.
5. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Board Driving

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Kelupas pita perekat [1].
b. Lepaskan sambungan kabel unit display [2].
c. Kelupas pita perekat [3].
d. Lepaskan sambungan kabel I/O [4].
e. Lepaskan sekrup yang menahan board driving ke komputer [5].
f. Angkat board driving dari komputer [6].

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Konektor Baterai

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer
2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah
e. Board I/O

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sambungan kabel konektor baterai [1].
b. Lepaskan sekrup yang menahan konektor baterai [2].
c. Angkat konektor baterai [3].

1. Tempatkan konektor baterai pada board sistem.
2. Kencangkan sekrup yang menahan konektor baterai ke komputer.

3. Sambungkan kabel konektor baterai.

4. Pasang:

a. Board I/O
b. Penutup Bawah
c. Drive Optik
d. Hard Disk

e. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Melepaskan Board Sistem

1. Ikuti prosedur dalam Sebelum Mengerjakan Bagian Dalam Komputer

2. Lepaskan:

a. Baterai
b. Hard Disk
c. Drive Optik
d. Penutup Bawah
e. Dudukan GPS
f. Kartu WLAN
g. Kartu WWAN

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Angkat tab pengunci [1].
b. Lepaskan sambungan kabel konektor board sistem [2].

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

1. Lakukan langkah-langkah berikut seperti yang ditunjukkan pada gambar:

a. Lepaskan sekrup yang menahan board sistem ke komputer [1].

b. Angkat board sistem dari komputer [2].

1. Tempatkan board sistem pada komputer.
2. Kencangkan sekrup yang menahan board sistem ke komputer.
3. Sambungkan kabel board sistem ke komputer.

4. Kencangkan sekrup yang menahan konektor ke chasis komputer.

5. Pasang:

a. Penutup Bawah
b. Drive Optik
c. Hard Disk
d. Kartu WLAN
e. Kartu WWAN
f. Board I/O
g. Baterai

1. Ikuti prosedur dalam Setelah Mengerjakan Bagian Dalam Komputer

Pengaturan Sistem

Pengaturan Sistem memungkinkan Anda untuk mengelola perangkat keras komputer dan menetapkan opsi tingkat-BIOS. Dari Pengaturan Sistem, Anda dapat:

• Mengubah pengaturan NVRAM setelah Anda menambahkan atau menghapus perangkat keras.
• Melihat konfigurasi perangkat keras sistem
• Mengaktifkan atau menonaktifkan perangkat terintegrasi
• Menetapkan ambang performa dan pengelolaan daya
  • Mengelola keamanan komputer

Urutan Booting

Urutan Booting memungkinkan Anda untuk mmelewati urutan perangkat booting yang telah ditentukan Pengaturan Sistem dan melakukan booting secara langsung dari perangkat tertentu (misalnya: drive optis atau hard disk). Selama Power-on Self Test (POST), ketika logo Dell muncul, Anda dapat:

• Mengakses Pengaturan Sistem dengan menekan tombol
• Memunculkan menu booting satu kali dengan menekan tombol

Menu booting satu-kali menampilkan perangkat yang akan melakukan booting termasuk opsi diagnostik. Opsi menu booting adalah:

• Lepaskan Drive (jika Anda)
- Drive STXXXX

CATATAN: XXX menyatakan nomor drive SATA.

• Drive Optis
• Diagnostik

CATATAN: Memilih Diagnostik, akan menampilkan layar diagnostik ePSA.

Layar urutan booting juga menampilkan opsi untuk mengakses layar Pengaturan Sistem.

Tombol Navigasi

Tabel berikut menampilkan tombol navigasi pengaturan sistem.

CATATAN: Untuk kebanyakan opsi pengaturan sistem, perubahan yang Anda buat akan disimpan namun tidak akan diterapkan hingga Anda menyalakan ulang sistem Anda.

Tabel 1. Tombol Navigasi

Tombol Navigasi

Panah atas Beralih ke bidang sebelumnya

Panah bawah Beralih ke bidang berikutnya

Spasi Membentangkan atau menciutkan daftar tarik-turun, jika Anda.

CATATAN: Untuk peramban grafis standar saja.

Menampilkan file bantuan Pengaturan Sistem.

Opsi System Setup (Pengaturan Sistem)

CATATAN: Bergantung pada komputer dan perangkat yang dipasangnya, komponen yang tercantum pada bagian ini dapat muncul atau juga tidak.

Tabel 2. General (Umum)

Opsi Deskripsi
System Information	Bagian ini mencantumkan fitur perangkat keras utama pada komputer Anda.System Information (Informasi Sistem): Menampilkan Versi BIOS, Tag Servis, Tag Asset, Tag Kepemilikan, Tanggal Kepemilikan, Tanggal Pembuatan, dan Kode Express Service.Memory Information (Informasi Memori) — Menampilkan Memori Terpasang, Memori Tersedia, Kecepatan Memori, Modus Kanal Memori, Teknologi Memori, Ukuran DIMM A, dan Ukuran DIMM B.Processor Information (Informasi Prosesor): Menampilkan Tipe Prosesor, Jumlah Core, ID Prosesor, Kecepatan Clock Saat Ini, Kecepatan Clock Minimum, Kecepatan Clock Maksimum, Processor L2 Cache, Processor L3 Cache, HT Capable, dan Teknologi 64-Bit.Device Information (Informasi Perangkat): Menampilkan Hard Disk Primer, Perangkat MiniCard, Perangkat ODD,Perangkat Dock eSATA, Alamat LOM MAC, Pengontrol Video, Versi Video BIOS, Memori Video, Jenis Panel, Resolusi Maksimum, Pengontrol Audio, Perangkat Wi-Fi, Perangkat WiGig, Perangkat Seluler, Perangkat Bluetooth.
Battery Information	Menampilkan status baterai dan jenis adaptor AC yang tersambung ke komputer
Boot Sequence	Boot Sequence Memungkinkan Anda untuk mengubah urutan upaya komputer untuk menemukan sistem operasi. Opsinya adalah:Diskette Drive (Drive Disket)Internal HDD (HDD Internal)

Opsi Deskripsi

• USB Storage Device (Perangkat Penyimpanan USB)
- CD/DVD/CD-RW Drive (Drive CD/DVD/CD-RW)
- Onboard NIC (NIC pada Board)

Secara bawaan, semua opsi telah dicentang. Anda juga dapat menghapus pilihan pada setiap opsi atau mengubah urutan booting.

Boot List Option Memungkinkan Anda untuk mengubah

opsi daftar booting.

• Legacy (Enabled) (Diaktifkan)
• UEFI

Advanced Boot Options Opsi ini memungkinkan Anda untuk memuat ROM opsi legacy. Secara bawaan, Enable Legacy Option ROMs (Aktifkan ROM Opsi Legacy) ditandai.

Date/Time Memungkinkan Anda untuk mengubah tanggal dan waktu.

Tabel 3. System Configuration (Konfigurasi Sistem)

Opsi Deskripsi

Integrated NIC Memungkinkan Anda untuk mengonfigurasikan pengontrol jaringan terintegrasi. Opsinya adalah:

• Enable UEFI Network Stack (Aktifkan Stack Jaringan UEFI)
  • Disabled (Dinonaktifkan)
• Enabled (Diaktifkan)
• Enabled w/PXE (Diaktifkan dgn PXE): Opsi ini diaktifkan secara bawaan.

Onboard Unmanaged NIC Opsi ini mengontrol kontroler LAN USB on-board. Opsi ini diaktifkan secara bawaan.

Parallel Port Memungkinkan Anda untuk mengonfigurasikan port pararel pada stasiun doking. Opsinya adalah:

• Disabled (Dinonaktifkan)
• AT: Opsi ini diaktifkan secara bawaan.
- PS2
• ECP

Serial Port 1 Memungkinkan Anda untuk menconfigurasikan port serial terintegrasi.

Opsinya adalah:

• Disabled (Dinonaktifkan)
• COM1: Opsi ini diaktifkan secara bawaan.
• COM3

Opsi Deskripsi

Serial Port 2 Memungkinkan Anda untuk mengonfigurasikan port serial terintegrasi.

Opsinya adalah:

• Disabled (Dinonaktifkan)
• COM2: Opsi ini diaktifkan secara bawaan.
• COM4

SATA Operation Memungkinkan Anda untuk mengonfigurasikan kontroler hard disk SATA.

Opsinya adalah:

• Disabled (Dinonaktifkan)
• AHCI
- RAID On: Opsi ini diaktifkan secara bawaan.

Drives Memungkinkan Anda untuk mengonfigurasi drive SATA pada board.

Semua drive diaktifkan secara bawaan. Opsinya adalah:

• SATA-0
• SATA-1
  • SATA-2
  • SATA-3

SMART Reporting Bidang ini mengontrol apakah galat hard disk untuk drive terintegrasi

dilaporkan selama startup sistem. Teknologi ini merupakan bagian dari spesifikasi SMART (Self Monitoring Analysis and Reporting Technology). Pilihan ini dinonaktifkan secara bawaan.

(Dukungan Boot) diaktifkan, sistem dapat melakukan boot pada segala jenis Piranti Penyimpanan Massal USB (HDD, memori USB, floppy). Jika port USB diaktifkan, perangkat yang terpasang pada port ini diaktifkan dan tersedia untuk SO.

Jika port USB dinonaktifkan, OS tidak dapat melihat perangkat apa pun yang terpasang ke port ini.

• Enable USB Boot Support (Aktifkan Dukungan Booting USB)
• Enable External USB Ports (Aktifkan Port USB Eksternal)
• Enable USB3.0 Controller (Aktifkan Kontroler USB3.0)
• Disable Docking Station Devices except video (Aktifkan Perangkat Stasiun Docking kecuali video)

CATATAN: Keyboard dan mouse USB selalu berfungsi di pengaturan BIOS apa pun pada setelan ini.

USB PowerShare Opsi ini mengonfigurasi perilaku fitur USB PowerShare. Opsi ini tidak

dipilih secara bawaan.

Audio Bidang ini mengaktifkan atau menonaktifkan pengontrol audio yang

terintegrasi. Secara bawaan, opsi Enable Audio (Aktifkan Audio) dipilih.

Opsi Deskripsi

Keyboard Illumination Bidang ini memungkinkan Anda memilih modus pengoperasian fitur pencahayaan keyboard.

Tingkat pencahayaan keyboard dapat disetel dari 25% s/d 100%

• Disabled (Dinonaktifkan) : Opsi ini diaktifkan secara bawaan.
  • Level is 25% (Tingkat 25%)
  • Level is 50% (Tingkat 50%)
  • Level is 75% (Tingkat 75%)
  • Level is 100% (Tingkat 100%)

Keyboard Backlight with AC Opsi ini mendukung berbagai level pencahayaan. Opsi ini diaktifkan secara bawaan.

RGB Keyboard Backlight Opsi ini mengonfigurasi fitur lampu latar keyboard RGB. Ada enam warna yang tersedia: empat warna prasetelan (putih, merah, hijau, dan biru) dan dua warna yang dapat dikonfigurasi pengguna.

Touchscreen Bidang ini mengontrol apakah layar sentuh diaktifkan atau dinonaktifkan.

Opsi ini diaktifkan secara bawaan.

Stealth Mode Control Bidang ini digunakan untuk mengaktifkan atau menonaktifkan mode penyamaran. Opsi in diaktifkan secara bawaan. Pada saat memasuki mode penyamaran, tindakan yang dicentang di bawah ini akan dilakukan:

• Disable onboard LEDs (Nonaktifkan LED onboard). Opsi ini diaktifkan secara bawaan.
• Disable onboard LCD screen (Nonaktifkan layar LCD onboard). Opsi ini diaktifkan secara bawaan.
• Disable onboard speakers* (Nonaktifkan speaker onboard). Opsi ini diaktifkan secara bawaan.
• Disable onboard fans* (Nonaktifkan kipas onboard). Opsi ini diaktifkan secara bawaan.
• Disable Bluetooth radio* (Nonaktifkan radio Bluetooth)
• Disable GPS receiver* (Nonaktifkan penerima GPS)
• Disable WLAN radio* (Nonaktifkan radio WLAN)
• Disable WiGig radio* (Nonaktifkan radio WiGig)
• Disable WWAN radio* (Nonaktifkan radio WWAN)

Miscellaneous Devices Memungkinkan Anda untuk mengaktifkan atau menonaktifkan perangkat berikut:

• Enable Microphone (Aktifkan Mikrofon)
• Enable Camera (Aktifkan Kamera)
• Enable Express card (Aktifkan kartu Express)
• Hard Drive Free Fall Protection (Pelindung Hard Disk Jatuh)
• Enable Dedicated GPS Radio (Aktifkan Radio GPS Khusus)

CATATAN: Semua perangkat diaktifkan secara bawaan.

Anda juga dapat mengaktifkan atau menonaktifkan Kartu Media.

Tabel 4. Video

Opsi Deskripsi

LCD Brightness Memungkinkan Anda untuk menetapkan kecerahan display bergantung pada sumber daya (Pada baterai atau pada AC).

CATATAN: Setelan Video hanya akan terlihat jika kartu video dipasang pada sistem.

Tabel 5. Security (Keamanan)

Opsi Deskripsi

Admin Password Memungkinkan Anda untuk menetapkan, mengubah, atau menghapus kata sandi administrator (admin).

CATATAN: Anda harus menetapkan kata sandi admin sebelum Anda menetapkan kata sandi sistem atau hard disk. Menghapus kata sandi admin otomatis akan menghapus kata sandi sistem dan kata sandi hard disk.
CATATAN: Kata sandi yang berhasil diubah langsung aktif.
Pengaturan Bawaan: Not set (Tidak Disetel)

System Password Memungkinkan Anda untuk menetapkan, mengubah, atau menghapus kata sandi sistem.

CATATAN: Kata sandi yang berhasil diubah langsung aktif.
Pengaturan Bawaan: Not set (Tidak Disetel)

Internal HDD-1 Password Memungkinkan Anda untuk menetapkan atau mengubah drive hard disk internal sistem.

CATATAN: Kata sandi yang berhasil diubah langsung aktif.
Pengaturan Bawaan: Not set (Tidak Disetel)

Strong Password Memungkinkan Anda untuk menerapkan opsi untuk selalu menetapkan kata sandi yang kuat. Pengaturan Bawaan: Enable Strong Password (Aktifkan Sandi Kuat) tidak dipilih.

CATATAN: Jika Kata Sandi Kuat diaktifkan, kata sandi Admin dan Hard Disk harus berisi sekurang-kurangnya satu huruf besar, satu huruf kecil dan panjangnya minimal 8 karakter.

Password Configuration Memungkinkan Anda untuk menentukan panjang minimum dan maksimum kata sandi Administrator dan Sistem.

Password Bypass Memungkinkan Anda untuk mengaktifkan atau menonaktifkan izin untuk melewati kata sandi Sistem dan HDD Internal, jika ditetapkan. Opsinya adalah:

• Disabled (Dinonaktifkan)

Opsi Deskripsi

- Reboot bypass (Lewati Booting Ulang)

Pengaturan Bawaan: Disabled (Dinonaktifkan)

Password Change Memungkinkan Anda mengaktifkan atau menonaktifkan izin untuk mengubah kata sandi Sistem dan Hard Disk jika kata sandi admin ditetapkan. Setelan Bawaan: Izinkan Perubahan Kata Sandi Non-Admin dipilih

Non-Admin Setup Changes Memungkinkan Anda untuk menentukan apakah perubahan terhadap opsi pengaturan dibolehkan saat Kata Sandi Administrator ditetapkan. Jika dinonaktifkan, opsi pengaturan dikunci oleh kata sandi admin.

TPM Security Memungkinkan Anda untuk mengaktifkan Trusted Platform Module (TPM) selama POST. Pengaturan Bawaan: The option is disabled (Opsi ini dinonaktifkan).

Computrace Memungkinkan Anda untuk mengaktifkan atau menonaktifkan perangkat lunak Computrace bawaan. Opsinya adalah:

• Deactivate (Nonaktifkan)
• Disable (Nonaktifkan)
• Activate (Aktifkan)

CATATAN: Opsi Activate (Aktifkan) dan Disable (Nonaktifkan) secara permanen akan mengaktifkan atau menanonaktifkan fitur tersebut dan tidak akan diizinkan untuk melakukan perubahan lebih lanjut

Deactivate (Nonaktifkan) (bawaan)

OROM Keyboard Access Memungkinkan Anda untuk menetapkan opsi untuk masuk ke layar Konfigurasi Opsi ROM menggunakan kombinasi tombol saat booting. Opsinya adalah:

• Enable (Aktifkan)
  • One Time Enable (Aktifkan Sekali)
• Disable (Nonaktifkan)

Pengaturan Bawaan: Enable (Aktifkan)

Admin Setup Lockout Memungkinkan Anda untuk mencegah pengguna dari memasuki Pengaturan saat kata sandi Administrator ditetapkan. Pengaturan Bawaan: Enable Admin Setup Lockout (Aktifkan Penguncian Pengaturan Admin) tidak dipilih.

Tabel 6. Secure Boot (Booting Aman)

Opsi Deskripsi
Secure Boot Enable	Opsi ini mengaktifkan atau menonaktifkan Fitur Secure Boot (Booting Aman).Disable (Nonaktifkan) (bawaan)Enable (Aktifkan)
Expert Key Management	Memungkinkan Anda untuk memanipulasi basis data tombol keamanan hanya bila sistem dalam Custom Mode. Opsi Enable Custom Mode (Aktifkan Mode Khusus) dinonaktifkan secara bawaan. Opsinya adalah:PKKEKdbdbxJika Anda mengaktifkanCustom Mode(Mode Khusus), opsi yang relevan untuk PK, KEK, db, dan dbxmuncul. Opsinya adalah:Save to File(Simpan ke File) - Menyimpan kunci pada file yang dipilih penggunaReplace from File(Ganti dari File) - Mengganti kunci saat ini dengan kunci dari file yang dipilih penggunaAppend from File(Tambah dari File) - Menambahkan kunci pada basis data saat ini dari file yang dipilih penggunaDelete(Hapus) - Menghapus kunci yang terpilihReset All Key(Setel Ulang Semua Tombol) - Mengatur ulang ke pengaturan bawaanDelete All Key(Hapus Semua Tombol) - Menghapus Semua tombolCATATAN: Jika Anda menonaktifkan Custom Mode (Mode Khusus), semua perubahan yang dilakukan akan dihapus dan tombol akan dipulihkan ke pengaturan bawaan.

Tabel 7. Performance (Performa)

Opsi Deskripsi

Multi Core Support Bidang ini menetapkan secara khusus apakah proses akan mengaktifkan satu atau semua core. Kinerja beberapa aplikasi akan meningkat dengan core tambahan. Opsi ini diaktifkan secara bawaan. Memungkinkan Anda untuk mengaktifkan atau menonaktifkan dukungan multi-core untuk prosesor. Opsinya adalah:All (Semua)12Setelan Bawaan: All (Semua)

Intel SpeedStep Memungkinkan Anda untuk mengaktifkan atau menonaktifkan fitur Intel SpeedStep.

Opsi Deskripsi

Pengaturan Bawaan: Enable Intel SpeedStep (Aktifkan Intel SpeedStep)

C States Control Memungkinkan Anda untuk mengaktifkan atau menonaktifkan kondisi tidur prosesor lainnya.

Pengaturan Bawaan: Opsi C states tersebut diaktifkan.

Intel TurboBoost Memungkinkan Anda untuk mengaktifkan atau menonaktifkan mode Intel TurboBoost dari prosesor.

Pengaturan Bawaan: Enable Intel TurboBoost (Aktifkan Intel TurboBoost)

Hyper-Thread Control Memungkinkan Anda untuk mengaktifkan atau menonaktifkan HyperThreading dalam prosesor.

Pengaturan Bawaan: Enabled (Diaktifkan)

Tabel 8. Power Management (Pengelolaan Daya)

Opsi Deskripsi

AC Behavior Memungkinkan Anda untuk mengaktifkan atau menonaktifkan komputer

untuk menyala secara otomatis ketika adaptor AC dipasang.

Pengaturan Bawaan: Wake On AC (Hidup jika AC disambungkan) tidak dipilih.

Auto On Time Memungkinkan Anda untuk menetapkan kapan waktunya komputer menyala secara otomatis. Opsinya adalah:

• Disabled (Dinonaktifkan) (bawaan)
• Every Day (Setiap Hari)
- Weekdays (Hari Kerja)
- Select Days (Hari Terpilih)

USB Wake Support Memungkinkan Anda untuk mengaktifkan perangkat USB untuk mengaktifkan sistem dari Standby (Siaga).

CATATAN: Fitur ini hanya berfungsi ketika adaptor daya AC disambungkan. Jika adaptor daya AC dilepaskan saat Standby, pengaturan sistem akan menghentikan daya dari semua port USB untuk menghemat daya baterai.

- Enable USB Wake Support (Aktifkan Dukungan Pengaktifan USB)

Wireless Radio Control Memungkinkan Anda untuk mengaktifkan fitur yang secara otomatis beralih dari jaringan kabel ke nirkabel tanpa bergantung pada sambungan fisik.

• Control WLAN Radio (Kontrol Radio WLAN)
• Control WWAN Radio (Kontrol Radio WWAN)

Wake on LAN/WLAN Memungkinkan Anda untuk mengaktifkan atau menonaktifkan fitur yang memberi daya pada komputer dari kondisi Mati ketika dipicu oleh sinyal LAN.

Opsi Deskripsi

	Disabled (Dinonaktifkan) : Opsi ini diaktifkan secara bawaan.LAN Only (Hanya LAN)WLAN Only (Hanya WLAN)LAN atau WLANLAN with PXE Boot (LAN dengan PXE Boot)
Block Sleep Opsi ini memungkinkan Anda untuk memblokir masuknya ke kondisitidur (kondisi S3) dalam lingkungan Sistem Operasi.Block Sleep (S3 state) - Opsi ini dinonaktifkan secara standar.
Peak Shift Opsi ini memungkinkan Anda untuk meminimalkan pemakaian daya AC(listrik) selama periode pemakaian daya maksimal. Setelah Andamengaktifkan opsi ini, sistem Anda hanya akan dijalankan dengan bateriabahkan jika daya AC (listrik) dipasangkan.
Advanced Battery ChargeConfiguration	Opsi ini memungkinkan Anda untuk memaksimalkan kesehatan baterai.Dengan mengaktifkan opsi ini, sistem Anda akan menggunakanalgoritma pengisian daya standar dan teknik lainnya, selama jam non-kerja untuk meningkatkan kesehatan baterai.Disabled (Dinonaktifkan) (bawaan)
Primary Battery ChargeConfiguration	Memungkinkan Anda untuk memilij modus pengisian baterai. Opsinyaadalah:Adaptive (Adaptif)Standard (Standar)ExpressCharge (Pengisian Cepat): Opsi ini diaktifkan secara bawaan.Penggunaan Utama Daya ACCustom (Pengisian Sesuai Keinginan)Jika Pengisian Custom (Sesuai Keinginan) dipilih, Anda dapat jugamengonfigurasi Pemulaian dan Penghentian Pengisian Sesuai Keinginan.CATATAN: Semua mode pengisian daya mungkin tidak tersediauntuk semua baterai. Untuk mengaktifkan opsi ini, nonaktifkan opsiAdvanced Battery Charge Configuration(Konfigurasi PengisianDaya Baterai Lanjutan).
Intel Smart ConnectTechnology	Opsi ini, jika diaktifkan, secara berkala akan mencari koneksi nirkabel,saat sistem dalam kondisi tidur. Anda dapat menggunakan opsi ini untukmenyinkronkan email atau aplikasi media sosial lainnya yang terbuka,saat sistem memasuki kondisi tidur.

Tabel 9. POST Behavior (Perilaku POST)

Opsi Deskripsi

Adapter Warnings Memungkinkan Anda untuk mengaktifkan atau menonaktifkan peringatan pengaturan sistem (BIOS) saat menggunakan adaptor daya tertentu.

Opsi Deskripsi

Pengaturan Bawaan: Enable Adapter Warning (Aktifkan Peringatan Adaptor)

Keypad (Embedded) Memungkinkan Anda untuk memilih satu atau dua metode untuk mengaktifkan papan tombol yang terpasang pada keyboard internal.

- Fn Key Only (Tombol Fn Saja): Opsi ini diaktifkan secara bawaan.

- By Numlock (Dengan Numlock)

CATATAN: Opsi Keyboard (Terpasang) tidak didukung di Latitude E5540

Mouse/Touchpad Memungkinkan Anda untuk menetapkan cara sistem menangani mouse dan input panel sentuh. Opsinya adalah:

• Serial Mouse (Mouse Serial)
  • PS2 Mouse (Mouse PS2)
• Touchpad/PS-2 Mouse (Panel Sentuh/Mouse PS-2): Opsi ini diaktifkan secara bawaan.

Numlock Enable Memungkinkan Anda untuk mengaktifkan opsi Numlock ketika komputer melakukan booting. Enable Network (Aktifkan Jaringan) (bawaan)

Fn Key Emulation Memungkinkan Anda untuk menetapkan opsi di mana tombol digunakan untuk mensimulasikan fitur tombol . Enable Fn Key Emulation (Aktifkan Emulasi Tombol Fn)

Fn Lock Options Memungkinkan Anda untuk melakukan pengalihan perilaku utama kombinasi tombol pintasan + f F1–F12, antara fungsi standar dan fungsi sekundernya. Opsinya adalah:

Mebx Hotkey Memungkinkan Anda untuk menentukan apakah fungsi MEBx Hotkey harus diaktifkan ketika melakukan booting sistem Enable MEBx Hotkey (Aktifkan Tombol Pintasan MEBx) (bawaan)

Fastboot Memungkinkan Anda untuk mempercepat proses booting dengan melewatkan beberapa langkah kompatibilitas. Opsinya adalah:

• Minimal
  • Thorough (Menyeluruh) (bawaan)
• Auto (Otomatis)

Extended BIOS POST Time Memungkinkan Anda untuk membuat jeda pra-booting tambahan. Opsinya adalah : 0 seconds (0 detik), 5 seconds (5 detik) (bawaan), dan 10 seconds (10 detik).

Tabel 10. Virtualization Support (Dukungan Virtualisasi)

Opsi Deskripsi

Virtualization Memungkinkan Anda untuk mengaktifkan atau menonaktifkan Teknologi Virtualisasi Intel. Enable Intel Virtualization Technology (Aktifkan Teknologi Virtualisasi Intel) (bawaan)

VT for Direct I/O Mengaktifkan atau menonaktifkan VMM (Virtual Machine Monitor) dengan memanfaatkan kemampuan perangkat keras tambahan oleh teknologi Intel® Virtualization untuk I/O langsung. Enable Intel VT for Direct I/O (Aktifkan Intel VT untuk I/O Langsung) — dipilih berdasarkan bawaan.

Trusted Execution Opsi ini menetapkan apakah MVMM (Measured Virtual Machine Monitor) dapat menggunakan kemampuan perangkat keras tambahan yang disediakan oleh Intel Trusted Execution Technology. Teknologi Virtualisasi TPM dan Teknologi Virtualisasi untuk I/O langsung harus diaktifkan untuk menggunakan fitur ini. Trusted Execution (Eksekusi Terpercaya) - dinonaktifkan secara bawaan.

Tabel 11. Wireless (Nirkabel)

Opsi Deskripsi

Wireless Switch Memungkinkan unutk menetapkan perangkat nirkabel yang dapat dikontrol oleh sakelar nirkabel. Opsinya adalah:WWANWLANWiGigBluetoothSemua opsi diaktifkan secara bawaan.

Wireless Device Enable Memungkinkan Anda untuk mengaktifkan atau menonaktifkan piranti nirkabel.WWANWLAN/WiGigBluetoothSemua opsi diaktifkan secara bawaan.

Tabel 12. Maintenance (Pemeliharaan)

Opsi Deskripsi

Service Tag Menampilkan Tag Servis komputer.

Asset Tag Memungkinkan Anda untuk membuat tag aset sistem jika tag aset belum ditetapkan. Opsi ini tidak ditetapkan secara standar.

Tabel 13. System Logs (Log Sistem)

Opsi Deskripsi

BIOS Events Memungkinkan Anda untuk melihat dan menghapus peristiwa Pengaturan Sistem (BIOS) POST.

Thermal Events Memungkinkan Anda untuk melihat dan menghapus peristiwa Pengaturan Sistem (Thermal).

Power Events Memungkinkan Anda untuk melihat dan menghapus peristiwa Pengaturan Sistem (Daya).

Memperbarui BIOS

Anda disarankan untuk memperbarui BIOS Anda (pengaturan sistem), saat mengganti board sistem atau jika pembaruan tersedia. Untuk laptop, pastikan bahwa baterai komputer Anda telah terisi penuh dan terhubung ke stopkontak

1. Nyalakan ulang komputer.
2. Kunjungi dell.com/support.
3. Masukkan Service Tag (Tag Servis) atau Express Service Code (Kode Layanan Ekspres) dan klik Submit (Kirim).

CATATAN: Untuk menemukan Tag Servis, klik Where is my Service Tag? (Di mana Tag Servis saya?)
CATATAN: Jika Anda tidak dapat menemukan Tag Servis Anda, klik Detect My Product (Deteksi Produk Saya). Ikutilah petunjuk di layar.

1. Jika Anda tidak dapat menemukan Tag Servis, klik Product Category (Kategori Produk) dari komputer Anda.

2. Pilih Product Type (Tipe Produk) dari daftar.

3. Pilihlah model komputer Anda lalu halaman Product Support (Dukungan Produk) untuk komputer Anda akan muncul.
4. Klik Get drivers (Dapatkan driver) kemudian klik View All Drivers (Lihat Semua Driver).

Halaman Drivers and Downloads (Driver dan Unduhan) akan terbuka.

1. Pada layar Drivers and Downloads (Driver dan Unduhan), di bawah daftar tarik-turun Operating System (Sistem Operasi), pilih BIOS.
2. Kenali file BIOS terakhir dan klik Download File (Unduh File).

Anda juga dapat menganalisa driver mana yang memerlukan pembaruan. Untuk menganalisa produk Anda, klik Analyze System for Updates (Analisis Sistem yang perlu Pembaruan) dan ikuti petunjuk di layar.

1. Pilih metode pengunduhan yang diinginkan dalam jendela Please select your download method below (Pilih metode pengunduhan Anda di bawah ini), klik Download File (Unduh File).

Jendela File Download (Unduhan File) muncul.

1. Klik Save (Simpan) untuk menyimpan file pada komputer.
2. Klik Run (Jalankan) untuk memasang pengaturan BIOS yang telah diperbarui di komputer Anda. Ikuti petunjuk yang ada pada layar.

Kata Sandi Sistem dan Pengaturan

Anda dapat membuat sandi sistem dan sandi pengaturan untuk mengamankan komputer Anda.

Jenis Sandi Deskripsi

Sandi sistem Sandi yang harus Anda masukkan untuk masuk ke sistem Anda.

Sandi pengaturan Sandi yang harus dimasukkan untuk mengakses dan membuat perubahan pada pengaturan BIOS komputer Anda.

PERHATIAN: Fitur sandi menyediakan tingkat keamanan dasar untuk data di komputer Anda.
PERHATIAN: Siapa saja dapat mengakses data yang tersimpan pada komputer jika komputer tidak dikunci dan tidak diawasi.
CATATAN: Komputer Anda dikirim dengan fitur sandi sistem dan pengaturan dalam keadaan dinonaktifkan.

Menetapkan Kata Sandi Sistem dan Kata Sandi Pengaturan

Anda dapat menetapkan Sandi Sistem yang baru dan/atau Sandi Pengaturan atau mengubah Sandi Sistem dan/atau Sandi Pengaturan saat ini hanya jika Status Sandi dalam keadaan Tidak Terkunci. Jika Status Sandi Status Terkunci, Anda tidak dapat mengganti Sandi Sistem.

CATATAN: Jika jumper sandi dinonaktifkan, Sandi Sistem dan Sandi Pengaturan saat ini akan dihapus dan Anda tidak perlu menyediakan sandi sistem untuk masuk ke komputer.

Untuk masuk ke pengaturan sistem, tekan segera pada saat komputer dinyalakan atau re-boot.

1. Pada layar BIOS Sistematau Pengaturan Sistem, pilih Keamanan Sistem dan tekan tombol . Layar Keamanan Sistem muncul.
2. Pada layar Keamanan Sistem, verifikasikan bahwa Status Sandi dalam keadaan Tidak Terkunci.

3. Pilih Sandi Sistem, masukkan sandi sistem, dan tekan atau . Gunakan panduan berikut untuk menetapkan sandi sistem:

4. Panjang sandi boleh mencapai hingga 32 karakter.
   • Sandi dapat berisi angka 0 sampai 9.

5. Hanya huruf kecil saja yang valid, huruf besar tidak dibolehkan.
6. Hanya karakter khusus berikut yang dibolehkan: spasi, ("), (+), (.), (-), (.), (/), (;), ([], (), (]), (^).

Masukkan kembali sandi sistem saat diminta.

1. Masukkan sandi sistem yang Anda masukkan sebelumnya dan klik OK.
2. Pilih Sandi Pengaturan, masukkan sandi sistem, dan tekan atau . Sebuah pesan meminta Anda untuk memasukkan kembali sandi pengaturan.
3. Masukkan sandi pengaturan yang Anda masukkan sebelumnya dan klik OK.
4. Tekan dan sebuah pesan meminta Anda untuk menyimpan perubahan.
5. Tekan untuk menyimpan perubahan. Komputer akan mem-boot ulang.

Menghapus atau Mengganti Sandi Sistem dan/atau Sandi Pengaturan Saat Ini

Pastikan bahwa Status Sandi dalam keadaan Tidak Terkunci (dalam Pengaturan Sistem) sebelum mencoba menghapus atau mengubah Sandi Sistem dan/atau Sandi Pengaturan Saat Ini. Anda tidak dapat menghapus atau mengubah Sandi Sistem atau Sandi Pengaturan saat ini, jika Status Sandi dalam keadaan Terkunci.

Untuk masuk ke Pengaturan Sistem, tekan segera pada saat komputer dinyalakan atau boot ulang.

1. Pada layar BIOS Sistematau Pengaturan Sistem, pilih Keamanan Sistem dan tekan tombol . Layar Keamanan Sistem ditampilkan.
2. Pada layar Keamanan Sistem, verifikasikan bahwa Status Sandi dalam keadaan Tidak Terkunci.
3. Pilih Sandi Sistem, ubah atau hapus sandi sistem saat ini dan tekan atau .
4. Pilih Sandi Pengaturan, ubah atau hapus sandi pengaturan saat ini dan tekan atau .

CATATAN: Jika Anda mengubah sandi Sistem dan/atau Pengaturan, masukkan kembali sandi baru jika diminta. Jika Anda menghapus sandi Sistem dan/atau Pengaturan, konfirmasikan penghapusan saat diminta.

1. Tekan dan sebuah pesan meminta Anda untuk menyimpan perubahan.
2. Tekan untuk menyimpan perubahan dan keluar dari Pengaturan Sistem. Komputer akan mem-boot ulang.

Diagnostik

Jika Anda menghadapi masalah pada komputer, jalankan diagnostik ePSA sebelum menghubungi Dell untuk mendapatkan bantuan teknis. Tujuan menjalankan diagnostik adalah untuk menguji perangkat keras komputer tanpa memerlukan peralatan tambahan atau membahayakan data. Jika Anda tidak dapat menyelesaikan masalahnya sendiri, personel layanan dan dukungan dapat menggunakan hasil diagnosis untuk menyelesaikan masalah.

Diagnostik ePSA (juga dikenal dengan diagnostik sistem) melakukan pemeriksaan lengkap pada perangkat keras Anda. ePSA terpasang pada BIOS dan diluncurkan oleh BIOS secara internal. Diagnostik sistem terpasang menyediakan seperangkat opsi untuk perangkat atau kelompok perangkat tertentu yang memungkinkan Anda untuk:

• Menjalankan tes secara otomatis atau dalam modus interaktif
• Mengulangi tes
• Menampilkan atau menyimpan hasil tes
• Menjalankan tes secara menyeluruh untuk memperkenalkan opsi tes tambahan untuk menyediakan informasi ekstra tentang perangkat yang gagal.
• Melihat pesan status yang memberi tahu Anda jika tes telah berhasil diselesaikan
• Melihat pesan galat yang memberi tahu Anda tentang masalah yang dijumpai selama pengetesan.

PERHATIAN: Menggunakan diagnostik sistem untuk mengetes komputer Anda saja. Menggunakan program ini dengan komputer lain dapat menyebabkan hasil yang tidak valid atau pesan kesalahan.

CATATAN: Beberapa tes untuk perangkat tertentu membutuhkan interaksi pengguna. Pastikan selalu bahwa Anda ada di depan terminal komputer ketika tes diagnostik dilakukan.

1. Hidupkan komputer.
2. Saat komputer melakukan booting, tekan tombol saat logo Dell muncul.
3. Pada layar menu booting, pilih opsi Diagnostik.
   Jendela Enhanced Pre-boot System Assessment ditampilkan, mencantumkan semua perangkat yang terdeteksi dalam komputer. Diagnostik mulai menjalankan tes pada semua perangkat yang terdeteksi.
4. Jika Anda ingin menjalankan tes diagnostik pada perangkat tertentu, tekan dan klik Ya untuk menghentikan tes diagnostik.
5. Pilih perangkat dari panel kiri dan klik Jalankan Tes.
6. Jika ada masalah apa pun, kode galat akan ditampilkan.
   Perhatikan kode galat dan hubungi Dell.

Lampu Status Perangkat

Iko Deskripsi

	Menyala ketika Anda mengaktifkan komputer dan berkedip ketika komputer ada dalam modus manajemen daya.
	Menyala ketika komputer membaca atau menulis data.
	Menyala terus atau berkedip untuk menunjukkan status pengisian baterai.
	Menyala ketika jaringan nirkabel diaktifkan.

Lampu Status Baterai

Jika komputer tersambung ke stopkontak listrik, lampu baterai akan menyala sebagai berikut:

Lampu kuning dan lampu hijau berkedip secara bergantian	Adaptor AC non-Dell yang tidak diautentikasi atau tidak didukung terpasang pada laptop Anda.
Lampu kuning yang berkedip dan lampu hijau terus menyala secara bergantian	Terjadi kegagalan baterai sementara pada adaptor AC.
Lampu kuning yang berkedip terus menerus	Terjadi kerusakan fatal pada adaptor AC.
Lampu mati Baterai	dalam modus terisi penuh dengan menggunakan adaptor AC.
Lampu hijau menyala	Baterai dalam modus pengisian menggunakan adaptor AC.

Spesifikasi

CATATAN: Penawaran dapat bervariasi menurut kawasan. Untuk informasi selengkapnya tentang konfigurasi komputer, klik Mulai (Ikon Mulai) → Bantuan dan Dukungan, lalu pilih opsi untuk melihat informasi tentang komputer Anda.

Tabel 14. Informasi Sistem

Fitur Spesifikasi

Chipset Chipset Intel Mobile Express Seri 6

Lebar bus DRAM 64-bit

Flash EPROM SPI 32 Mbits

Bus PCIe Gen1 100 MHz

Tabel 15. Prosesor

Fitur Spesifikasi
Tipe	• Intel Core seri i3
	• Intel Core seri i5
	• Intel Core seri i7
L3 cache hingga 4 MB
Frekuensi bus eksternal 1600 MHz

Tabel 16. Memori

Fitur Spesifikasi

Konektor memori dua slot SODIMM

Kapasitas memori 4 GB atau 8 GB

Tipe memori DDR3 SDRAM 1600 Mhz

Memori minimum 4 GB

Memori maksimum 16 GB

Tabel 17. Audio

Fitur Spesifikasi

Tipe empat kanal audio definisi tinggi

Kontroler Realtek ALC3226

Konversi stereo 24-bit (analog-ke-digital dan digital-ke-analog)

Fitur Spesifikasi

Antarmuka:

Internal HD audio

Eskternal konektor mikrofon-in/headphone stereo/speaker eksternal

Speaker satu speaker mono

PERHATIAN: Tekanan suara berlebihan dari earphone atau headphone dapat menyebabkan gangguan atau kehilangan pendengaran. Penyesuaian kontrol volume serta equalizer yang diatur selain dari posisi tengah dapat meningkatkan tegangan output earphone atau headphone, dan juga level tekanan suara. Penggunaan faktor yang mempengaruhi output earphone atau headphone selain dari yang ditetapkan oleh produsen (misalnya, sistem operasi, perangkat lunak equalizer, firmware, driver, dll.) dapat meningkatkan tegangan output earphone atau headphone dan juga level tekanan suara. Penggunaan earphone atau headphone selain dari yang ditentukan oleh produsen dapat menimbulkan peningkatan level tekanan suara.

Tabel 18. Video
Fitur Spesifikasi

Tipe terpadu pada board sistem

Kontroler

UMA

Intel Core i3/i5 Intel HD Graphics 4400

Intel Core i7 Intel HD Graphics 5000

Discrete (Opsional) Kartu Discrete Graphics Nvidia GeForce (N14M-GE), 2 GB Graphics

Tabel 19. Komunikasi

Fitur Spesifikasi

Adaptor jaringan 10/100/1000 MB/s Ethernet (RJ-45)

Nirkabel WLAN dengan Bluetooth 4.0

WWAN

Tabel 20. Port dan Konektor

Fitur Spesifikasi

Audio (opsional) satu konektor mikrofon/headphone stereo/speaker
Video	• satu konektor VGA 15-pin
	• satu konektor HDMI 19-pin

Fitur Spesifikasi

Adaptor jaringan satu konektor RJ-45 (opsional kedua)

USB 2.0 dua konektor 4-pin kompatibel dengan USB 2.0

USB 3.0

• satu konektor 9-pin kompatibel dengan USB 3.0
• satu konektor 9-pin kompatibel dengan USB 3.0 dilengkapi dengan PowerShare

Pembaca kartu memori satu pembaca kartu SD

kartu Ekspansi

• satu pembaca ExpressCard
• pembaca PCMCIA opsional (menggantikan pembaca ExpressCard)

Serial satu konektor serial DB9 (opsional kedua)

Port docking satu

Port SIM (Subscriber Identity Module/Modul satu slot SIM mikro dengan fitur keamanan Identitas Pelanggan)

Tabel 21. Display

Fitur Spesifikasi

Tipe display WLED

Ukuran 14,0 inci

Dimensi:

Tinggi 190,00 mm (7,48 inci)

Panjang 323,5 mm (12,59 inci)

Diagonal 375,2 mm (14,77 inci)

Area aktif (X/Y) 309,4 mm x 173,95 mm

Resolusi maksimum 1366 x 768 piksel

Sudut pengoperasian 0° (tertutup) hingga 180°

Laju refresh 60 Hz

Sudut Tampilan minimum:

Horizontal

• +/- 70° untuk HD

Vertikal

• +/- 70° untuk HD

Jarak piksel

1875 mm

Tabel 22. Keyboard

Fitur Spesifikasi

Jumlah tombol 84 tombol: Bahasa Inggris AS, Bahasa Thailand, BahasaPrancis-Kanada. Bahasa Korea, Bahasa Rusia, BahasaIbrani, Bahasa Inggris-Internasional

Tata Letak QWERTY/AZERTY/Kanji

Tabel 23. Panel Sentuh

Fitur Spesifikasi

Area Aktif:

Sumbu-X 99,5 mm

Sumbu-Y 53 mm

Tabel 24. Baterai

Fitur Spesifikasi

Tipe litium ion "smart" 6-sel atau 9-sel

Dimensi:

Tinggi 21 mm (0,82 inci)

Panjang 166,9 mm (6,57 inci)

Lebar 80 mm (3,14 inci)

Berat 6-sel : 365,5 g (0,80 lbs) ; 9-sel : 520 g (1,14 lbs)

Tegangan 14,8 VDC

Usia pakai 300 siklus pengosongan/pengisian

Kisaran suhu:

Pengoperasian

• Pengisian Daya : 0 °C hingga 60 °C (32 °F hingga 140 °F)
• Pengeluaran Daya: 0 °C hingga 70 °C (32 °F hingga 158 °F)

Non-Pengoperasian -51 °C hingga 71 °C (-60 °F hingga 160 °F)

CATATAN: Baterai dapat bertahan pada temperatur penyimpanan di atas dengan pengisian 100%.

CATATAN: Baterai juga dapat bertahan pada temperatur penyimpanan dari -20 °C hingga +60 °C tanpa mengurangi performanya.

Baterai sel berbentuk koin Sel litium 3V CR2032 berbentuk koin

Tabel 25. Adaptor AC

Tipe 65 W, 90 W

Tegangan input 100 VAC hingga 240 VAC

Arus input (maksimum) 1,5A / 1,7A

Frekuensi input 50 Hz hingga 60 Hz

Daya output 65 W, 90 W

Arus output 3,34 A/4,62 A(terus menerus)

Nilai tegangan output 19,5 +/- 1,0 VDC

Kisaran suhu:

Pengoperasian 0 °C hingga 40 °C (32 °F hingga 104 °F)

Non-Pengoperasian -40^ hingga 70^ (-40^ hingga 158^)

Tabel 26. Adaptor udara-otomatis

Tipe 90 W

Tegangan input 11 VDC hingga 16 VDC

Arus input (maksimum) 9,0 A

Daya output 90 W

Arus output 4,86 A(terus menerus)

Nilai tegangan output 19,5 +/- 1,0 VDC

Kisaran suhu:

Pengoperasian 0 °C hingga 35 °C (32 °F hingga 95 °F)

Tabel 27. Fisik

Fitur Spesifikasi

Tinggi 44 mm (1,73 inci)

Panjang 347 mm (13,66 inci)

Lebar 243 mm (9,57 inci)

Berat 6,5 lbs (2,95 kg)

Tabel 28. Lingkungan

Fitur Spesifikasi

Suhu:

Pengoperasian -29 °C hingga 63 °C (-20 °F hingga 140 °F)

Penyimpanan

Pengoperasian 10 % hingga 90 % (tanpa kondensasi)

Penyimpanan 5 % hingga 95 % (tanpa kondensasi)

Ketinggian (maksimum):

Pengoperasian -15,24 m hingga 4572 (-50 kaki hingga 15.000 kaki)3048

Tingkat kontaminan udara G1 seperti yang ditetapkan oleh ISA-71.04-1985

Menghubungi Dell

CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, Anda dapat menemukan informasi kontak pada faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.

Dell menyediakan beberapa dukungan berbasis online dan telepon serta opsi servis. Ketersediaan bervariasi menurut negara dan produk, dan sebagian layanan mungkin tidak tersedia di daerah Anda. Untuk menghubungi Dell atas masalah penjualan, dukungan teknis, atau layanan pelanggan:

1. Kunjungi dell.com/support.
2. Pilih kategori dukungan Anda.
3. Verifikasikan negara atau kawasan Anda di daftar tarik turun Choose A Country/Region (Pilih Negara/Kawasan) pada bagian bawah halaman.
4. Pilih tautan layanan atau tautan yang terkait berdasarkan kebutuhan Anda.
