PANDUAN PENGGUNA Precision 7740 DELL

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda menggunakan produk Anda dengan lebih baik.

PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data, dan memberitahu Anda mengenai cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau kematian.

Daftar Isi

Bab 1: Mengerjakan komputer Anda....7

Petunjuk keselamatan....7

Mematikan komputer Anda — Windows 10....7

Sebelum mengerjakan bagian dalam komputer....8

Setelah mengerjakan bagian dalam komputer....8

Bab 2: Teknologi dan komponen....9

HDMI 2.0....9

Fitur USB....10

USB Tipe-C....12

Alat bantu yang direkomendasikan....14

Daftar ukuran sekrup....15

Kartu SD....16

Melepaskan kartu SD....16

Memasang kartu SD....16

penutup baterai....17

Melepaskan penutup baterai....17

Memasang penutup baterai....18

Baterai....19

Pencegahan baterai lithium-ion....19

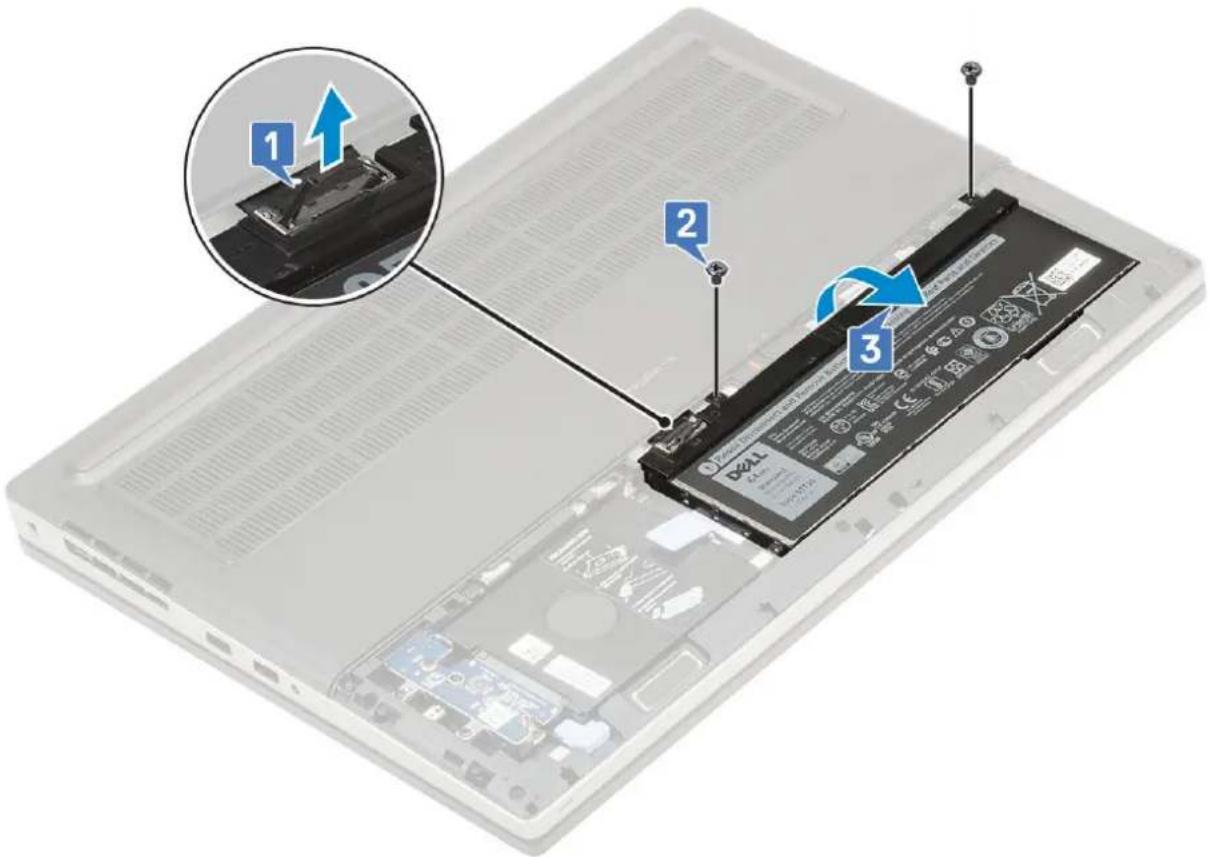

Melepaskan baterai....20

Memasang baterai....21

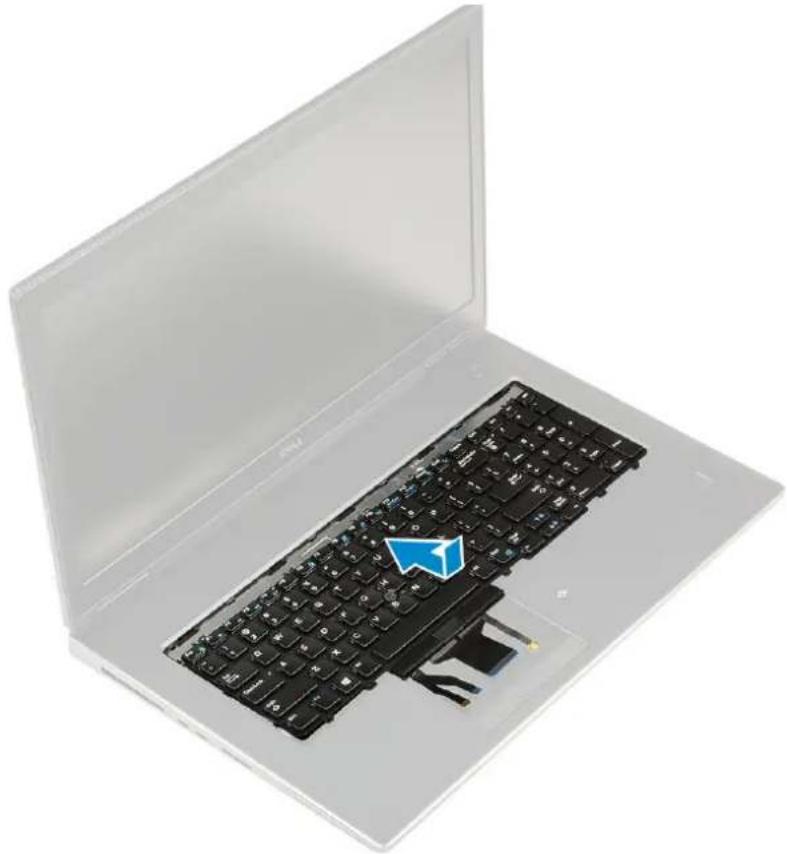

Keyboard....23

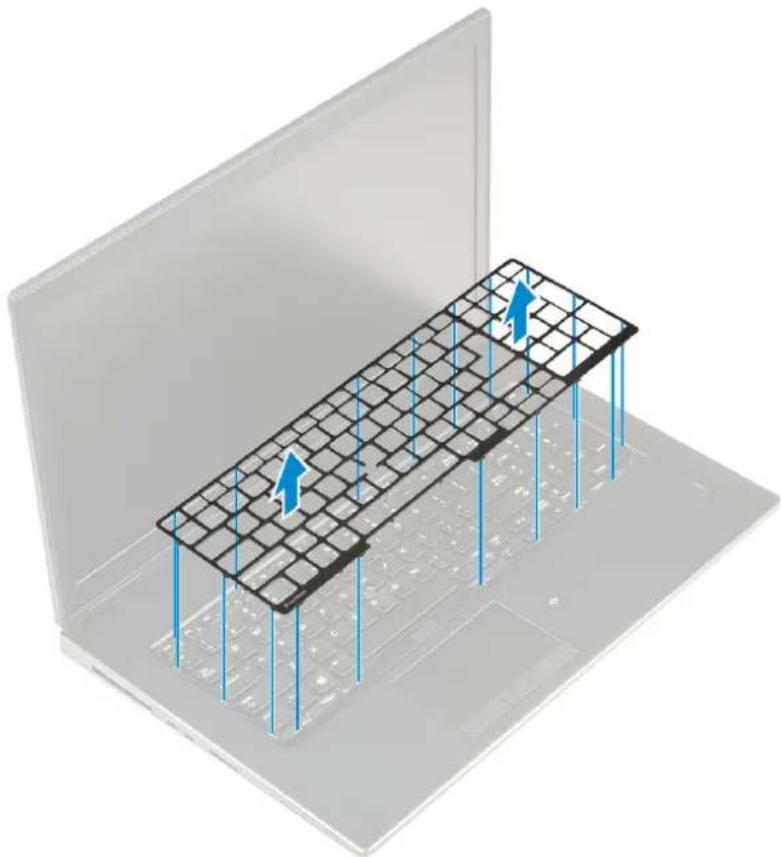

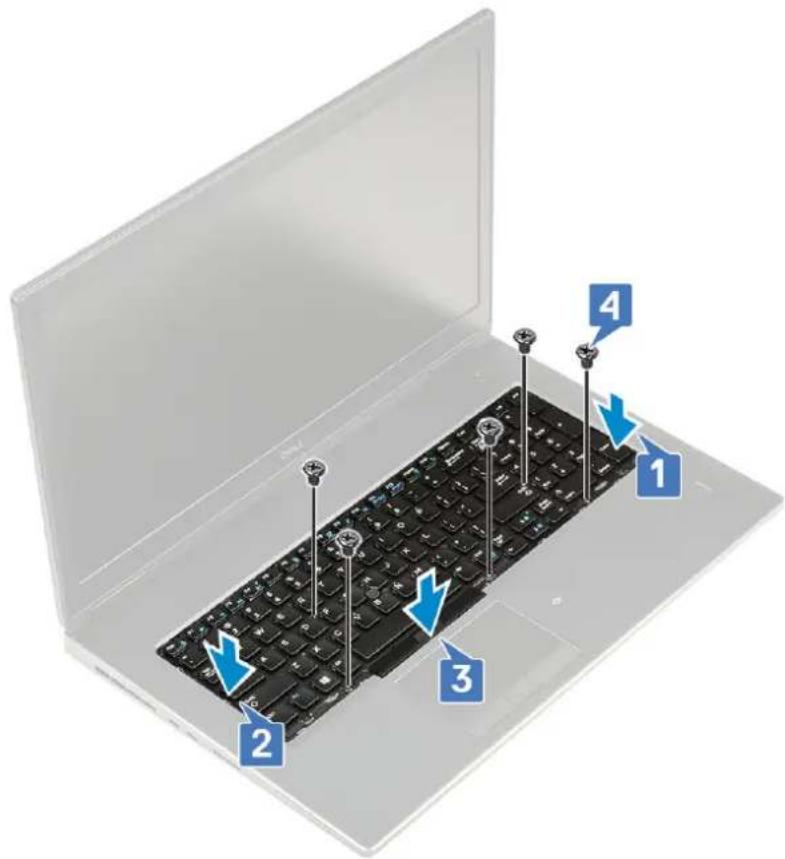

Melepaskan keyboard....23

Opsi Ekstensi Pelindung Perangkat Lunak Intel....108

Performance (Kinerja)....109

Pengelolaan daya....109

POST behavior (Perilaku POST)....110

Virtualization support (Dukungan virtualisasi)....111

Opsi nirkabel....112

Maintenance (Pemeliharaan)....112

Log sistem....113

Memperbarui BIOS....113

Memperbarui BIOS pada Windows....113

Memperbarui BIOS di Linux dan Ubuntu....113

Memperbarui BIOS menggunakan drive USB di Windows....114

Memperbarui BIOS dari menu boot F12 One-Time....114

Kata sandi sistem dan pengaturan....115

Menetapkan kata sandi penyiapan sistem....115

Menghapus atau mengubah kata sandi pengaturan sistem yang ada.... 115

Menghapus pengaturan CMOS....116

Menghapus kata sandi BIOS (Pengaturan Sistem) dan Sistem....116

Bab 5: Pemecahan Masalah....117

Menangani baterai Litium-ion yang menggembung....117

Media rekam cadang dan opsi pemulihan....121

Siklus daya WiFi....121

Kuras daya flea sisa (jalankan reset pabrik/hard reset)....122

Bab 6: Mendapatkan bantuan....123

Menghubungi Dell....123

Mengerjakan komputer Anda

Topik:

•Petunjuk keselamatan
• Mematikan komputer Anda — Windows 10
- Sebelum mengerjakan bagian dalam komputer
- Setelah mengerjakan bagian dalam komputer

Petunjuk keselamatan

Gunakan panduan keselamatan berikut untuk melindungi komputer dari kemungkinan kerusakan dan memastikan keselamatan diri Anda. Kecuali dinyatakan sebaliknya, setiap prosedur yang disertakan dalam dokumen ini mengasumsikan adanya kondisi berikut :

• Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.
• Komponen dapat diganti atau, jika dibeli secara terpisah, dipasang dengan menjalankan prosedur pelepasan dalam urutan terbalik.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, lihat Regulatory Compliance Homepage (Halaman utama Pemenuhan Peraturan)

PERHATIAN: Banyak perbaikan yang hanya dapat dilakukan oleh teknisi servis bersertifikat. Anda harus menjalankan penelusuran kesalahan saja dan perbaikan sederhana seperti yang dibolehkan di dalam dokumentasi produk Anda, atau yang disarankan secara online atau layanan telepon dan oleh tim dukungan. Kerusakan akibat servis yang tidak diizinkan oleh Dell tidak tercakup dalam jaminan. Bacalah dan ikuti petunjuk keselamatan yang disertakan bersama produk.

PERHATIAN: Untuk menghindari sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat secara berkala pada waktu yang bersamaan dengan menyentuh konektor pada bagian belakang komputer.

PERHATIAN: Tangani komponen dan kartu secara hati-hati. Jangan sentuh komponen atau permukaan kontak pada kartu. Pegang kartu pada tepinya atau pada braket logam yang terpasang. Pegang komponen seperti prosesor pada tepinya, serta bukan pada pin.

PERHATIAN: Saat Anda melepaskan kabel, tarik pada konektornya atau tab tarik, bukan pada kabelnya. Beberapa kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan jenis kabel ini, tekan pada tab pengunci sebelum Anda melepaskan kabel. Saat Anda menarik konektor, jaga agar tetap sejajar agar pin konektor tidak bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan bahwa kedua konektor memiliki orientasi yang benar dan sejajar.

CATATAN: Lepaskan semua sumber daya sebelum membuka penutup komputer atau panel. Setelah Anda selesai mengerjakan bagian dalam komputer, pasang kembali semua penutup, panel, dan sekrup sebelum menyambungkan ke sumber daya.

PERHATIAN: Berhati-hatilah saat menangani baterai Litium-ion di laptop. Baterai yang menggembung tidak boleh digunakan dan harus diganti, dan dibuang dengan benar.

i CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen ini.

Mematikan komputer Anda — Windows 10

PERHATIAN: Agar data tidak hilang, simpan dan tutup semua file yang terbuka sebelum Anda mematikan komputer Anda atau lepaskan penutup samping.

1. Klik atau ketuk lalu klik atau ketuk Shut down (Matikan).

CATATAN: Pastikan komputer dan perangkat yang terpasang telah dimatikan. Jika komputer dan perangkat yang terpasang tidak dimatikan secara otomatis saat Anda menonaktifkan sistem pengoperasian Anda, tekan dan tahan tombol daya selama sekitar 6 detik hingga komputer dinonaktifkan.

Sebelum mengerjakan bagian dalam komputer

1. Pastikan permukaan tempat Anda bekerja telah bersih dan rata agar penutup komputer tidak tergores.
2. Matikan komputer Anda.
3. Lepaskan semua kabel jaringan dari komputer (jika tersedia).

PERHATIAN: Jika komputer Anda memiliki port RJ45, lepaskan kabel jaringan dengan mencabut kabel dari komputer Anda terlebih dahulu.

1. Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.
2. Buka display.
3. Tekan dan tahan tombol daya selama beberapa detik, untuk membumikan board sistem.

PERHATIAN: Untuk melindungi dari terkena sengatan listrik, lepaskan selalu komputer dari stopkontak sebelum menjalankan Langkah # 8.

PERHATIAN: Untuk menghindari pelepasan listrik statis, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat, seperti konektor pada bagian belakang komputer secara berkala.

1. Lepaskan setiap ExpressCards atau Smart Card yang terpasang dari slot yang sesuai.

Setelah mengerjakan bagian dalam komputer

Setelah Anda menyelesaikan setiap prosedur pemasangan kembali, pastikan bahwa Anda telah menyambungkan semua perangkat eksternal, kartu, dan kabel sebelum menyalakan komputer.

PERHATIAN: Untuk mencegah kerusakan pada komputer, gunakan hanya baterai yang dirancang khusus untuk komputer Dell ini. Jangan gunakan baterai yang didesain untuk komputer Dell lainnya.

1. Sambungkan setiap perangkat eksternal, seperti replikator port atau media base, serta pasang kembali setiap kartu, seperti kartu ExpressCard.
2. Sambungkan setiap kabel telepon atau jaringan ke komputer.

PERHATIAN: Untuk menyambungkan kabel jaringan, terlebih dahulu pasang kabel ke dalam perangkat jaringan dan pasang ke dalam komputer.

1. Sambungkan komputer dan semua perangkat yang terpasang ke stopkontak.
2. Nyalakan Komputer.

Teknologi dan komponen

Bagian ini memberikan rincian tentang teknologi dan komponen yang tersedia di dalam sistem.

Topik:

•HDMI 2.0
•Fitur USB
•USB Tipe-C

HDMI 2.0

Topik ini menjelaskan tentang HDMI 2.0 dan fitur-fiturnya beserta dengan keuntungannya.

HDMI (High-Definition Multimedia Interface) adalah antarmuka audio/video yang didukung industri, tidak terkompresi, semua digital. HDMI menyediakan antarmuka antara sumber audio/video digital yang kompatibel, seperti DVD player, atau penerima A/V dan audio digital yang kompatibel dan / atau monitor video, seperti TV digital (DTV). Penerapan yang ditujukan untuk HDMI adalah TV, dan pemutar DVD.

Keuntungan utama adalah pengurangan kabel dan ketentuan perlindungan konten. HDMI mendukung video standar, disempurnakan, atau resolusi tinggi, ditambah audio multisambungan digital pada kabel tunggal.

Fitur HDMI 2.0

• HDMI Ethernet Channel (Saluran Ethernet HDMI) - Menambahkan jaringan kecepatan tinggi ke suatu tautan HDMI, memungkinkan pengguna untuk memanfaatkan sepenuhnya perangkat yang didukung IP tanpa memerlukan kabel Ethernet terpisah
• Audio Return Channel (Saluran Kembali Audio) - Memungkinkan TV yang terhubung ke HDMI yang memiliki tuner terintegrasi di dalamnya untuk mengirimkan "upstream" data audio ke sistem audio sekeliling, menghilangkan kebutuhan akan kabel audio terpisah
• 3D - Menetapkan protokol input/output untuk format video 3D utama, yang memungkinkan untuk memainkan game 3D dan menggunakan aplikasi home theater 3D
• Content Type (Jenis Konten) - Pengaturan sinyal waktu nyata antara display dan perangkat sumber, memungkinkan TV untuk mengoptimalkan pengaturan gambar berdasarkan jenis konten
• Ruang Warna Tambahan - Menambahkan dukungan untuk mode warna tambahan yang digunakan dalam fotografi digital dan grafis komputer
• 4K Support (Dukungan 4K) - Memungkinkan resolusi video yang jauh melebihi 1080p, mendukung display generasi terbaru yang akan menandingi sistem Digital Cinema yang digunakan dalam beberapa bioskop komersial
• HDMI Micro Connector (Konektor Mlkro HMDI) - Sebuah konektor baru yang berukuran lebih kecil untuk telepon dan perangkat portabel lainnya, mendukung resolusi video hingga 1080p
• Automotive Connection System (Sistem Koneksi Otomotif) - Kabel dan konektor baru untuk sistem video otomotif yang didesain untuk memenuhi kebutuhan yang unik dari lingkungan bermotor sambil memberikan kualitas HD yang sebenarnya

Keuntungan HDMI

• Kualitas HDMI mentransferkan video dan audio digital yang tidak dikompresi untuk memberikan kualitas gambar yang paling tinggi, paling jernih
• Rendah biaya HDMI menyediakan kualitas dan fungsional antarmuka digital sambil juga mendukung format video yang tidak dikompresi dalam cara yang sederhana dan hemat biaya
  • Audio HDMI mendukung beberapa format audio, dari stereo standar hingga suara sekeliling multisaluran
• HDMI menggabungkan video dan audio multisaluran ke dalam suatu kabel tunggal, menghilangkan biaya yang besar, kerumitan, dan kebingungan karena banyaknya kabel seperti yang saat ini digunakan dalam sistem A/V
• HDMI mendukung komunikasi antar sumber video (seperti pemutar video) dan DTV, memungkinkan fungsionalitas baru

Fitur USB

Universal Serial Bus, atau USB, diperkenalkan pada tahun 1996. USB secara dramatis menyederhanakan koneksi antara komputer host dan perangkat periferal seperti mouse, keyboard, driver eksternal, dan printer.

Mari kita melihat sekilas tentang evolusi USB dengan merujuk ke tabel di bawah ini.

Tabel 1. Evolusi USB

Tipe Kecepatan Transfer Data Kategori Tahun Perkenalan
USB 2.0 480 Mbps Kecepatan Tinggi 2000
USB 3.0/USB 3.1 Gen 15 Gbps Kecepatan Super 2010
USB 3.1 Gen 2 10 Gbps Kecepatan Super 2013

Selama bertahun-tahun, USB 2.0 telah tertanam kuat sebagai standar antarmuka de facto di dunia PC dengan sekitar 6 miliar perangkat yang dijual, namun kebutuhan untuk kecepatan tumbuh dengan yang lebih cepat dengan tuntutan perangkat keras dan kebutuhan bandwidth yang semakin besar. USB 3.0/USB 3.1 Gen 1 akhirnya memiliki jawaban untuk tuntutan konsumen dengan secara teoritis 10 kali lebih cepat dari pendahulunya. Singkatnya, USB 3.1 Gen 1 fitur adalah sebagai berikut:

●Laju transfer yang lebih tinggi (hingga 5 Gbps)
- Peningkatan daya bus maksimum dan peningkatan penarikan arus perangkat untuk mengakomodasi perangkat yang memerlukan banyak daya
●Fitur manajemen daya yang baru
●Transfer data duplex-penuh dan mendukung jenis transfer yang baru
- Kompatibilitas terhadap versi sebelumnya, USB 2.0
●Konektor dan kabel baru

Topik di bawah ini mencakup beberapa pertanyaan umum yang ditanyakan mengenai USB 3.0./USB 3.1 Gen 1.

Kecepatan

Saat ini, ada 3 mode kecepatan didefinisikan oleh spesifikasi terbaru USB 3.0/ SB 3.1 Gen 1. Mereka adalah Super Speed, Hi-Speed dan Full Speed. Modus SuperSpeed baru memiliki tingkatan transfer 4,8 Gbps. Sementara spesifikasi mempertahankan mode USB Hi-Speed, dan Full Speed-, umumnya dikenal sebagai USB 2.0 dan 1.1 masing-masing, mode lebih lambat masih beroperasi pada 480 Mbps dan 12 Mbps masing-masing dan disimpan untuk mempertahankan kompatibilitas di bawahnya.

USB 3.0/USB 3.1 Gen 1 mencapai kinerja yang jauh lebih tinggi dengan adanya perubahan teknis di bawah ini:

• Bus fisik tambahan yang ditambahkan bersamaan dengan bus USB 2.0 yang sudah ada (merujuklah ke gambar di bawah ini).
• USB 2.0 sebelumnya memiliki empat buah kabel (daya, arde, dan sepasang kabel untuk data diferensial); USB 3.0/USB 3.1 Gen 1 menambahkan empat buah kabel lagi, yaitu dua pasang untuk sinyal diferensial; (menerima dan memancarkan) sehingga total ada delapan koneksi di dalam konektor dan pengaturan kabelnya.
• USB 3.0/USB 3.1 Gen 1 menggunakan antarmuka data dua arah, bukan pengaturan USB 2.0 setengah-duplex. Hal ini memberikan peningkatan 10 kali lipat dalam bandwidth secara teoritis.

Saat ini, dengan semakin meningkatnya tuntutan pada transfer data dengan konten video beresolusi tinggi, perangkat penyimpanan terabyte, jumlah megapiksel yang tinggi pada kamera digital dll, USB 2.0 mungkin tidak cukup cepat. Selanjutnya, tidak ada koneksi USB 2.0 yang bisa cukup dekat dengan hasil akhir maksimum 480 Mbps secara teoritis, membuat transfer data sekitar 320 Mbps (40 MB/s) — yang maksimal sebenarnya di dunia nyata. Demikian pula, USB 3.0/USB 3.1 Gen 1 koneksi tidak akan pernah mencapai 4.8 Gbps. Kita mungkin akan melihat tingkat maksimum dunia nyata dari 400 MB / s dengan overhead. Pada kecepatan ini, USB 3.0/USB 3.1 Gen 1 adalah perbaikan 10x lebih USB 2.0.

Aplikasi

USB 3.0/USB 3.1 Gen 1 membuka dan menyediakan lebih banyak ruang kepala untuk perangkat untuk memberikan pengalaman lebih baik secara keseluruhan. Dimana video USB hampir tidak ditoleransi sebelumnya (baik dari resolusi, latensi, dan perspektif kompresi video maksimum), mudah untuk membayangkan bahwa dengan 5-10 kali bandwidth yang tersedia, USB solusi video harus bekerja dengan jauh lebih baik. Single-link DVI membutuhkan hampir 2 Gbps throughput. Dimana 480 Mbps itu membatasi, 5 Gbps lebih dari menjanjikan. Dengan kecepatan 4,8 Gbps yang dijanjikan, standar akan menemukan jalan ke beberapa produk yang sebelumnya bukan merupakan wilayah USB, seperti sistem penyimpanan RAID eksternal.

Daftar di bawah ini adalah beberapa produk USB 3.0/USB 3.1 Gen 1 SuperSpeed yang tersedia:

• Layar Eksternal USB 3.0/USB 3.1 Gen 1 Hard Disk
• USB 3.0/USB 3.1 Gen 1 Hard Disk Portabel
• USB 3.0/USB 3.1 Gen 1 Drive Docks & Adaptor
• USB 3.0/USB 3.1 Gen 1 Flash Drives & Pembaca
• USB 3.0/USB 3.1 Gen 1 Solid-state Drives
• USB 3.0/USB 3.1 Gen 1 RAIDs
• Drive Media Optik
  ●Perangkat Multimedia
  •Jaringan
  •USB 3.0/USB 3.1 Gen 1 Kartu Adaptor & Hubs

Kompatibilitas

Kabar baiknya adalah bahwa USB 3.0/USB 3.1 Gen 1 telah direncanakan dari awal untuk berdampingan dengan USB 2.0. Pertama-tama, sementara USB 3.0/USB 3.1 Gen 1 menentukan koneksi fisik baru dan dengan demikian kabel baru untuk mengambil keuntungan dari tinggi kemampuan kecepatan protokol baru, konektor sendiri tetap berbentuk persegi panjang yang sama dengan empat USB 2.0 kontak di tepat lokasi yang sama seperti sebelumnya. Lima koneksi baru untuk membawa menerima dan data yang dikirimkan secara independen yang hadir pada USB 3.0/USB 3.1 Gen 1 kabel dan hanya datang ke dalam kontak ketika terhubung ke koneksi USB SuperSpeed yang tepat.

Windows 10 akan membawa dukungan asli untuk pengendali USB 3.1 Gen 1. Hal ini berbeda dengan versi sebelumnya dari Windows, yang terus membutuhkan perangkat terpisah untuk pengendali USB 3.0/USB 3.1 Gen 1 pengendali.

USB Tipe-C

USB Tipe-C adalah konektor fisik baru yang kecil. Konektor itu sendiri bisa mendukung berbagai macam standar USB baru yang menarik seperti USB 3.1 dan USB power delivery (USB PD).

Mode Alternatif

USB Tipe-C adalah standar konektor baru yang sangat kecil. Ukurannya kira-kira sepertiga ukuran colokan USB Tipe-A lama. Ini adalah standar konektor tunggal yang seharusnya dapat digunakan di setiap perangkat. Port USB Tipe-C dapat mendukung berbagai protokol yang berbeda menggunakan "mode alternatif", yang memungkinkan Anda untuk memiliki adaptor yang dapat menampilkan HDMI, VGA, DisplayPort, atau jenis koneksi lainnya dari port USB tunggal tersebut.

USB Power Delivery

Spesifikasi USB PD juga saling terkait erat dengan USB Tipe-C. Saat ini, ponsel pintar, tablet, dan perangkat seluler lainnya seringkali menggunakan koneksi USB untuk mengisi daya. Sambungan USB 2.0 menyediakan daya hingga 2,5 watt — yang akan mengisi daya ponsel Anda, tapi hanya itu saja. Sebuah laptop mungkin membutuhkan hingga 60 watt, misalnya. Spesifikasi USB Power Delivery meningkatkan pengiriman daya ini hingga 100 watt. Ini memiliki dua arah, jadi perangkat bisa mengirim atau menerima daya. Dan daya ini dapat ditransfer pada saat yang sama ketika perangkat mentransmisikan data melalui sambungan.

Ini dapat merupakan akhir dari semua kabel pengisian daya laptop yang dimiliki, dengan segala pengisian melalui koneksi USB standar. Anda dapat mengisi daya laptop Anda dari salah satu pak baterai portabel yang Anda gunakan untuk mengisi daya ponsel pintar dan perangkat portabel Anda mulai hari ini. Anda dapat menyambungkan laptop Anda ke layar eksternal yang tersambung ke kabel daya, dan layar eksternal tersebut akan mengisi daya laptop Anda saat Anda menggunakannya sebagai layar eksternal — semuanya melalui satu koneksi USB Tipe-C yang kecil. Untuk menggunakan ini, perangkat dan kabel tersebut harus mendukung USB Power Delivery. Hanya memiliki koneksi USB Tipe-C tidak berarti mereka dapat melakukannya.

USB Tipe-C dan USB 3.1

USB 3.1 adalah standar USB yang baru. Bandwidth (lebar pita) teoritis USB 3 adalah 5 Gbps, sedangkan USB 3.1 adalah 10 Gbps. Itu merupakan dua kali lipat bandwidth, secepat konektor Thunderbolt generasi pertama. USB Tipe-C tidak sama dengan USB 3.1. USB Tipe-C hanya berupa konektor, dan teknologi yang mendasarinya bisa saja USB 2 atau USB 3.0. Bahkan, tablet Android N1 Nokia menggunakan konektor USB Tipe-C, namun di dalamnya semua adalah USB 2.0 — bahkan tidak ada USB 3.0. Namun, teknologi ini sangat erat kaitannya.

Thunderbolt di atas USB Tipe-C

Thunderbolt adalah antarmuka perangkat keras yang mengombinasikan data, video, audio, dan daya dalam satu koneksi tunggal. Thunderbolt mengombinasikan PCI Express (PCIe) dan DisplayPort (DP) ke dalam satu sinyal serial, serta menyediakan daya DC, semuanya dalam satu kabel. Thunderbolt 1 dan Thunderbolt 2 menggunakan konektor yang sama dengan miniDP (DisplayPort) untuk terhubung ke periferal, sementara Thunderbolt 3 menggunakan konektor USB Tipe-C.

1. Thunderbolt 1 dan Thunderbolt 2 (menggunakan konektor miniDP)
2. Thunderbolt 3 (menggunakan konektor USB Tipe-C)

Thunderbolt 3 di atas USB Tipe-C

Thunderbolt 3 mengalihkan Thunderbolt ke USB Tipe-C pada kecepatan hingga 40 Gbps, menjadikan satu port kompak yang dapat melakukan semua hal - memberikan koneksi tercepat dan paling serbaguna ke dock, display, atau perangkat data seperti hard disk eksternal. Thunderbolt 3 menggunakan konektor/port USB Tipe-C untuk terhubung ke periferal yang didukung.

1. Thunderbolt 3 menggunakan konektor dan kabel USB Tipe-C - Padu dan dapat dibalik
2. Thunderbolt 3 mendukung kecepatan hingga 40 Gbps
3. DisplayPort 1.4 – kompatibel dengan monitor, perangkat, dan kabel DisplayPort saat ini
4. USB Power Delivery - Hingga 130W pada komputer yang didukung

Fitur Utama Thunderbolt 3 di atas USB Tipe-C

1. Thunderbolt, USB, DisplayPort dan power on USB Tipe-C pada satu kabel tunggal (fitur bisa beragam tergantung produk)
2. Konektor dan kabel USB Tipe-C yang padu dan dapat dibalik
3. Mendukung Thunderbolt Networking (*berbeda-beda tergantung produk)
4. Mendukung hingga display 4K
5. Hingga 40 Gbps

i CATATAN: Kecepatan transfer data bisa beragam tergantung perangkat.

Ikon Thunderbolt

CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.

Topik:

• Alat bantu yang direkomendasikan
•Daftar ukuran sekrup
•Kartu SD
•penutup baterai
•Baterai
- Keyboard

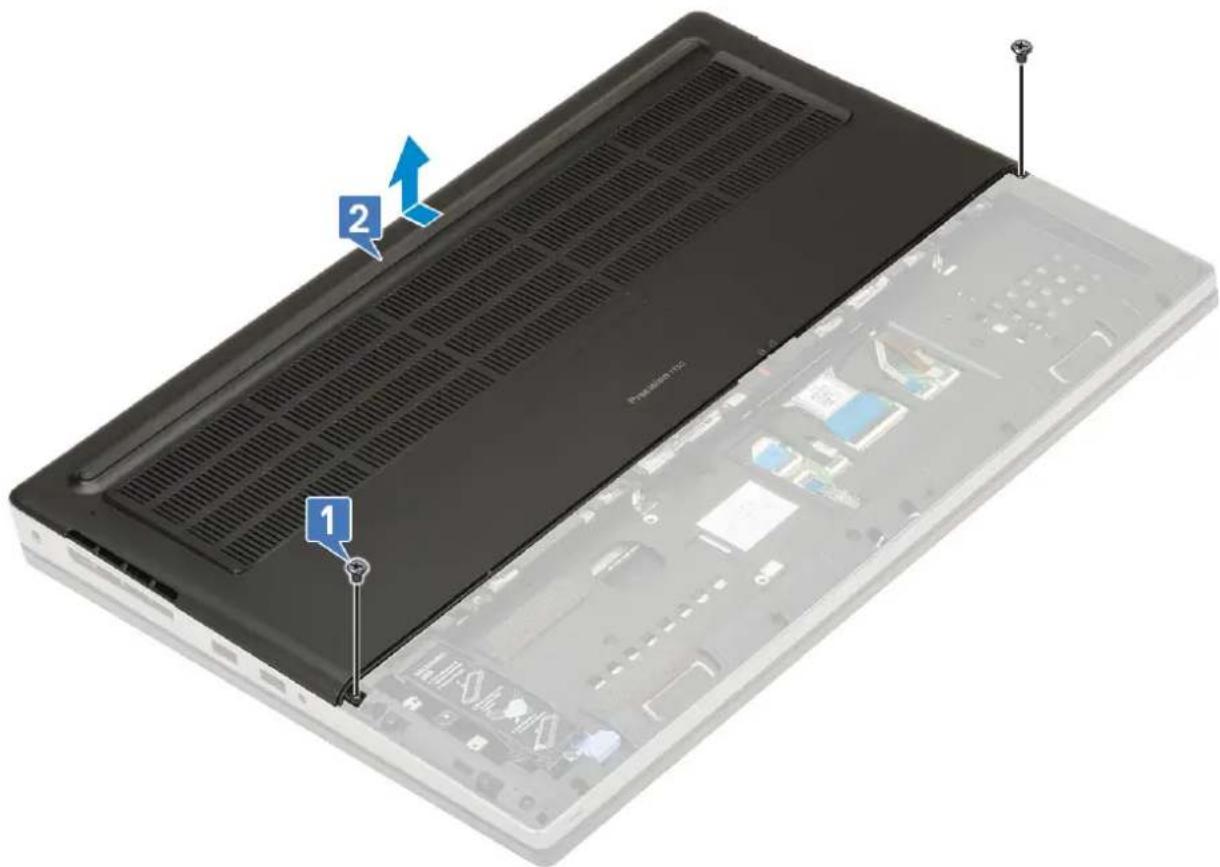

- Penutup bawah

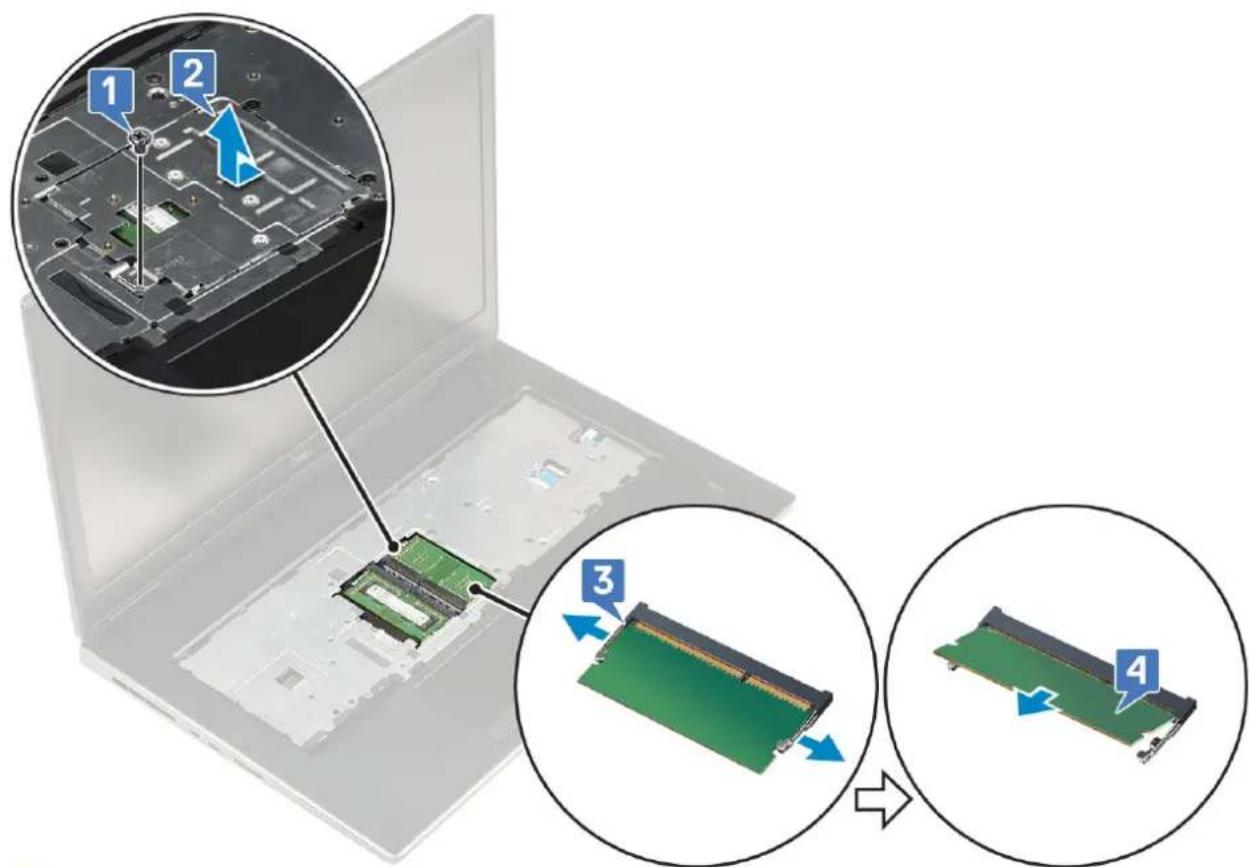

•Modul memori utama
•Modul memori sekunder

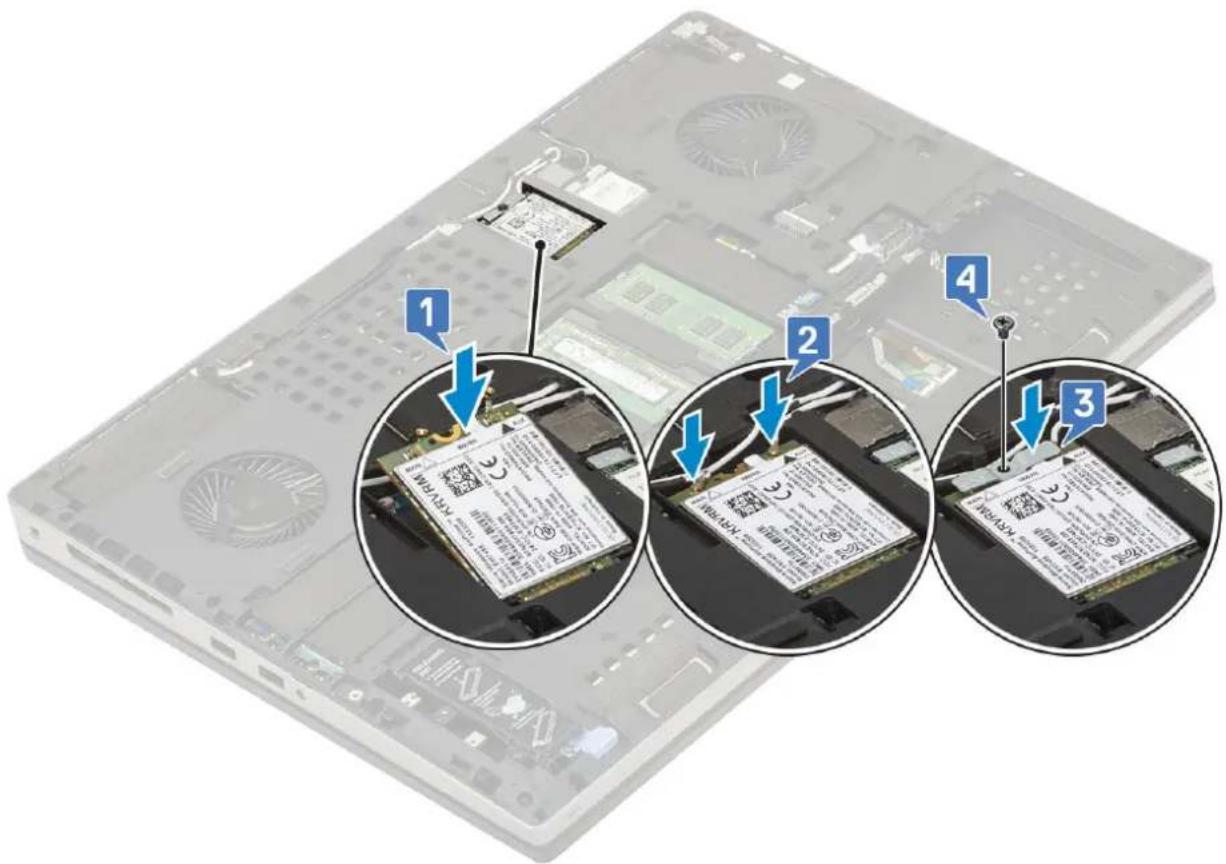

•kartu WWAN

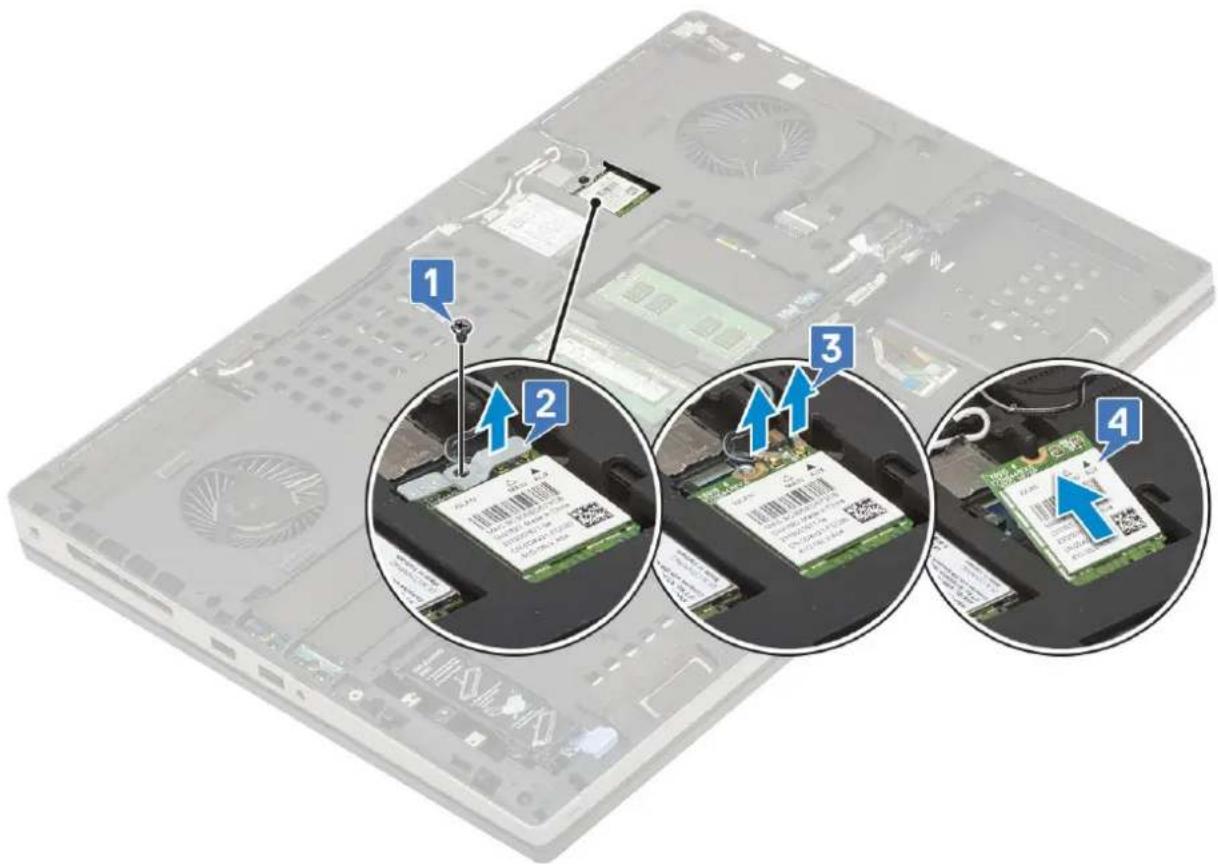

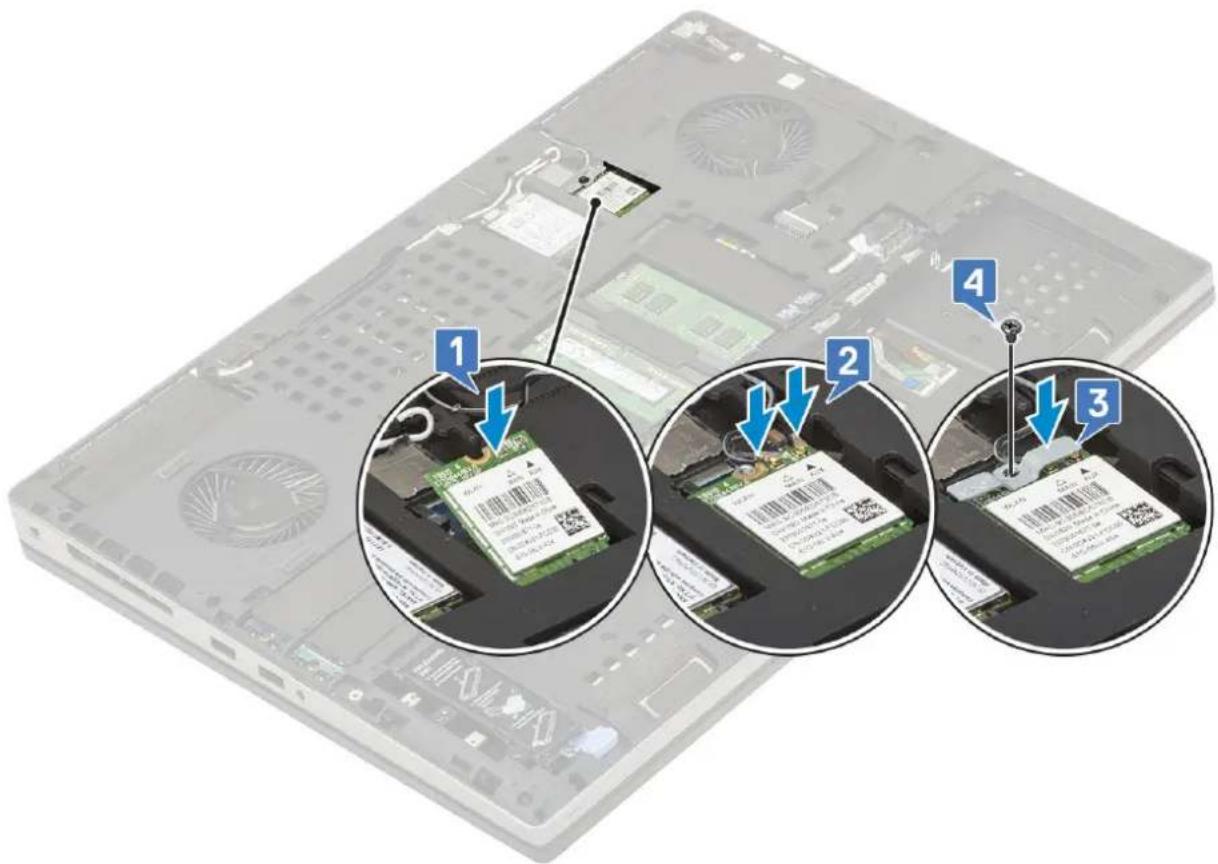

•Kartu WLAN
•Kartu SIM

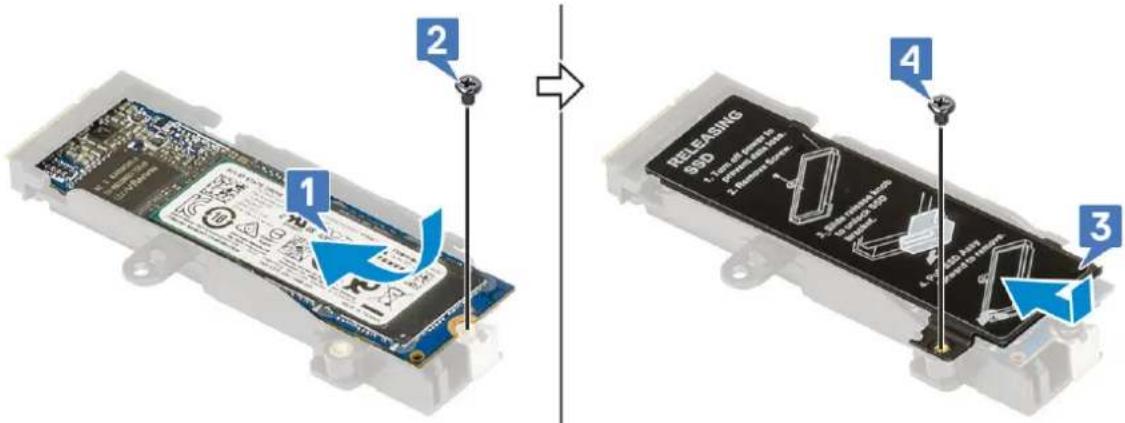

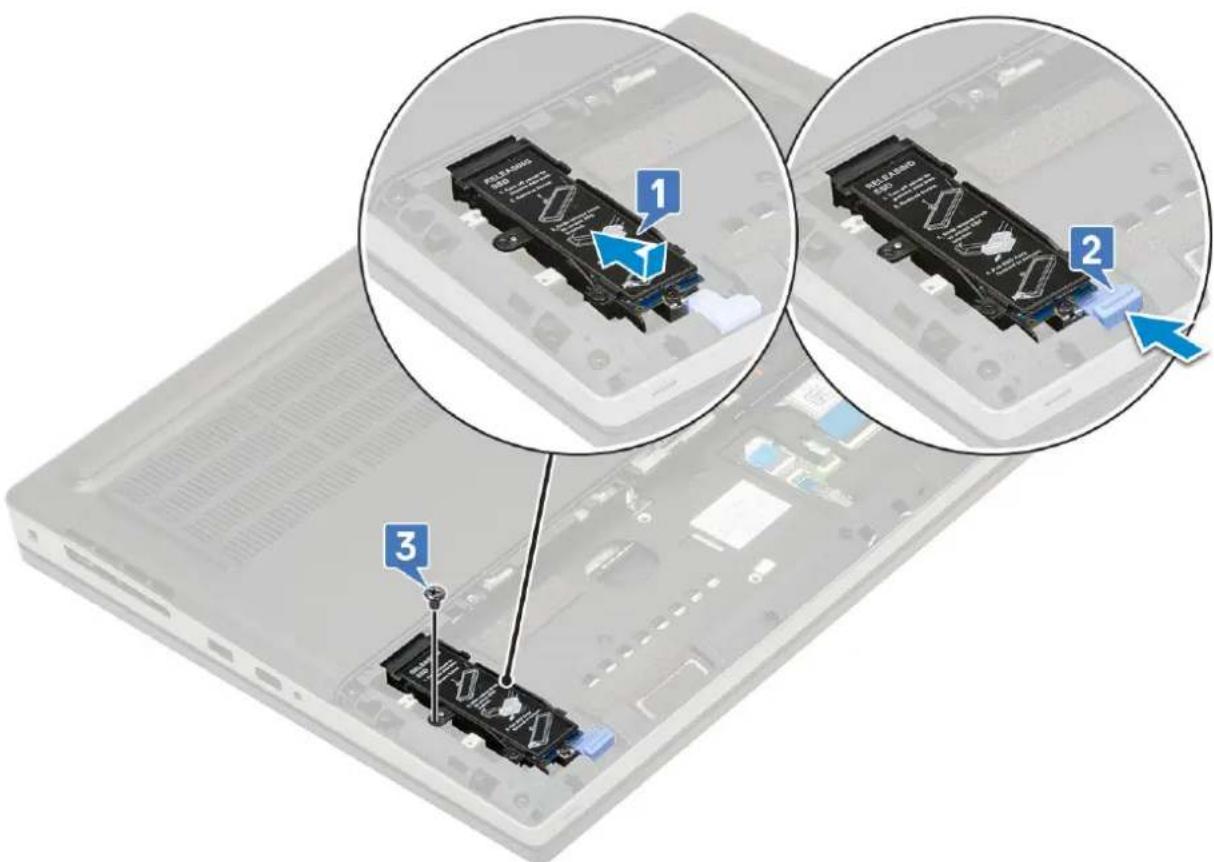

•Solid State Drive
- Hard disk 2,5"
•Papan interposer hard disk

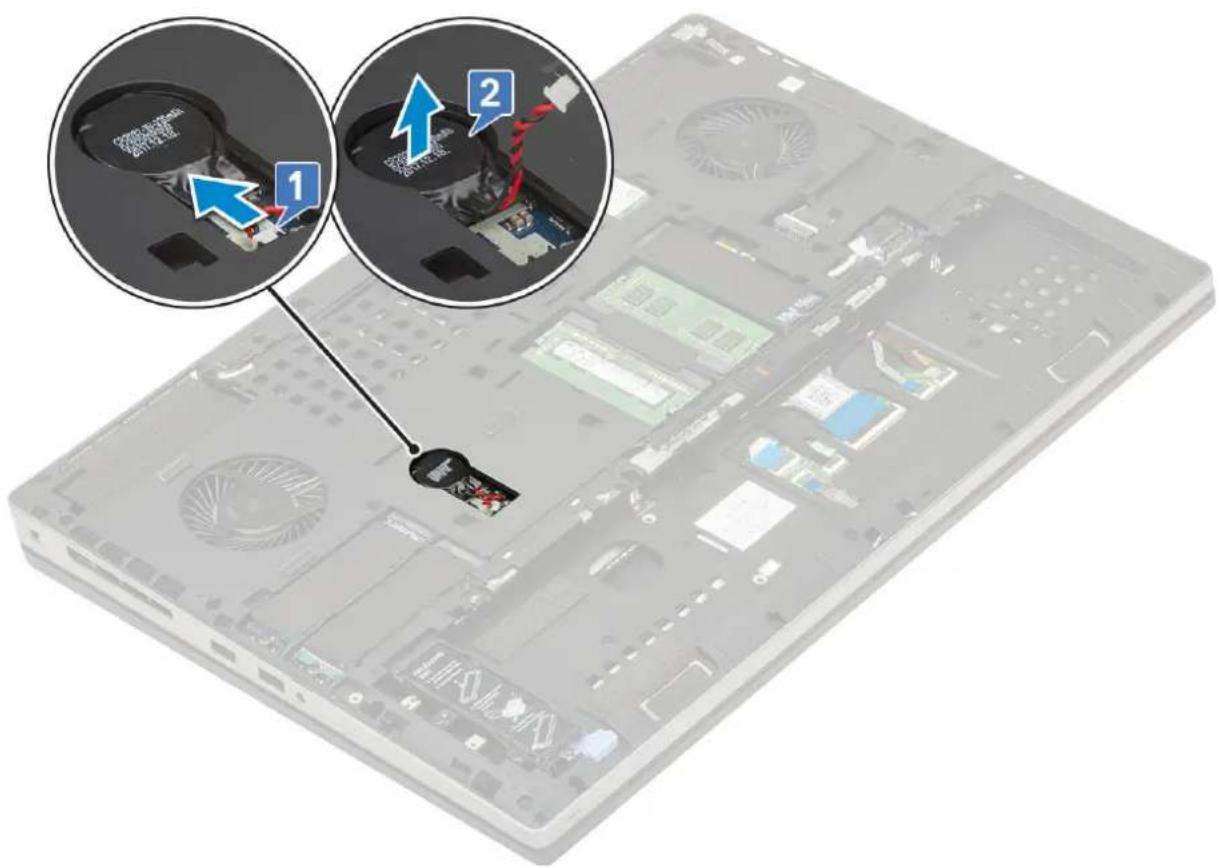

•Baterai sel berbentuk koin

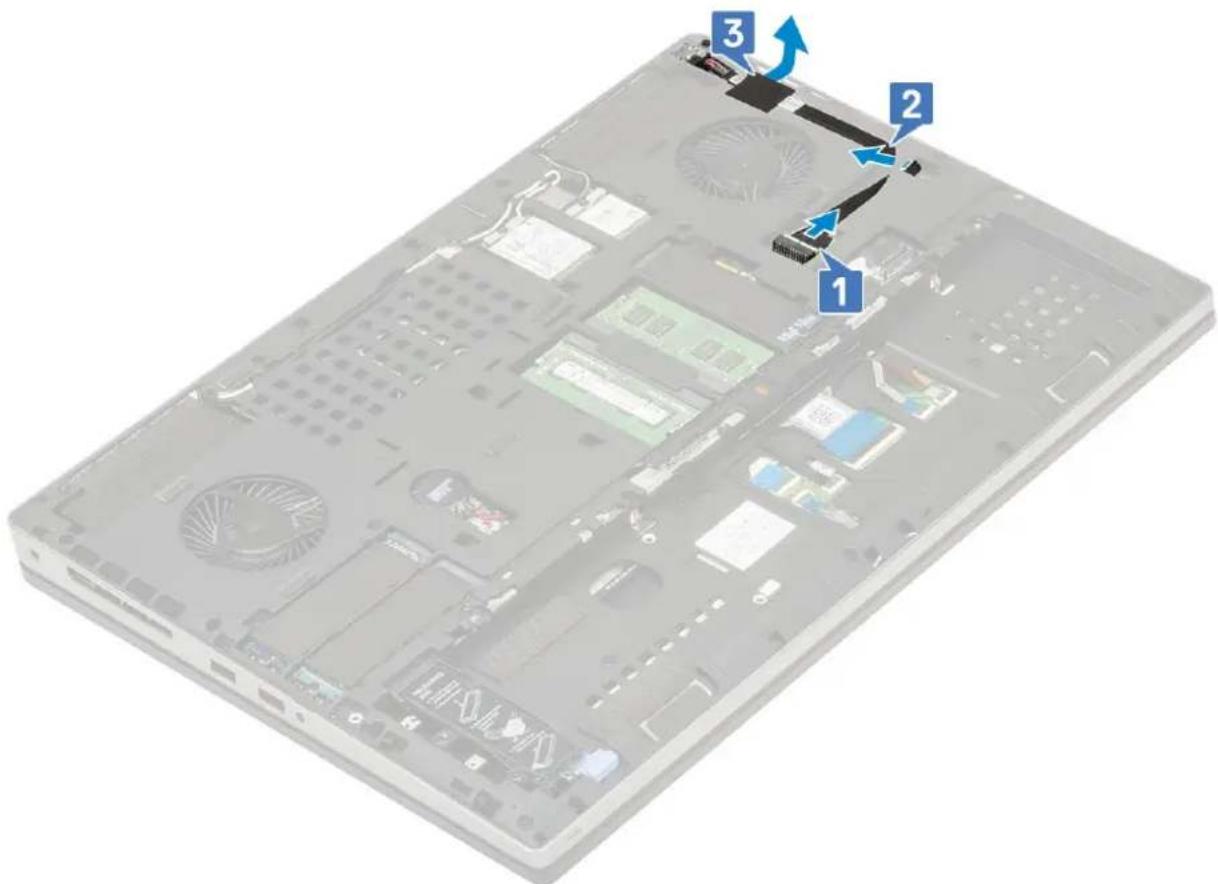

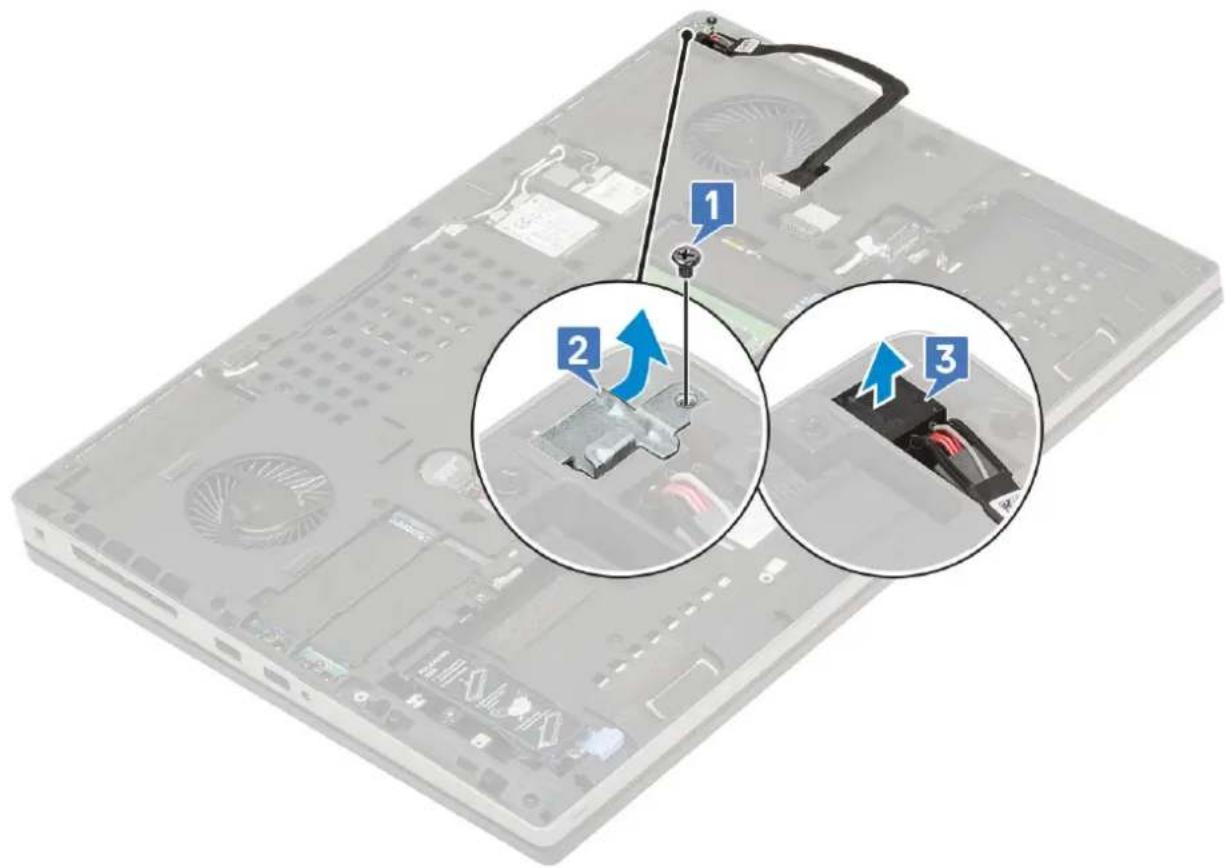

- Port konektor daya

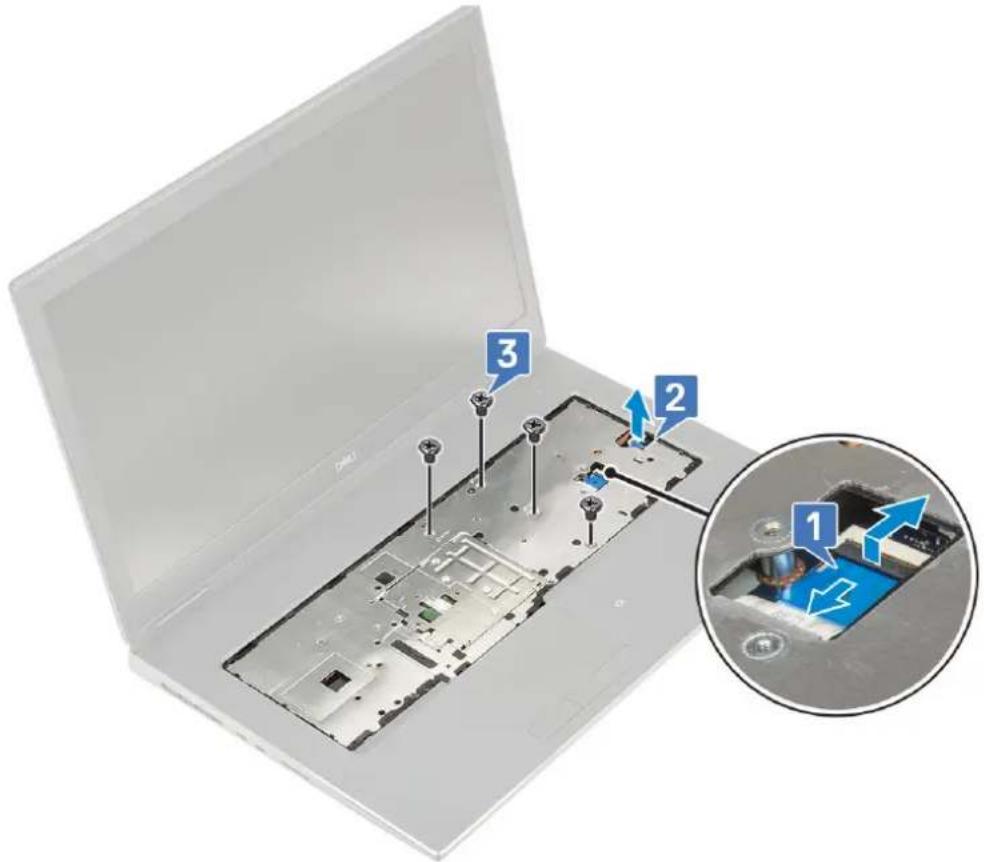

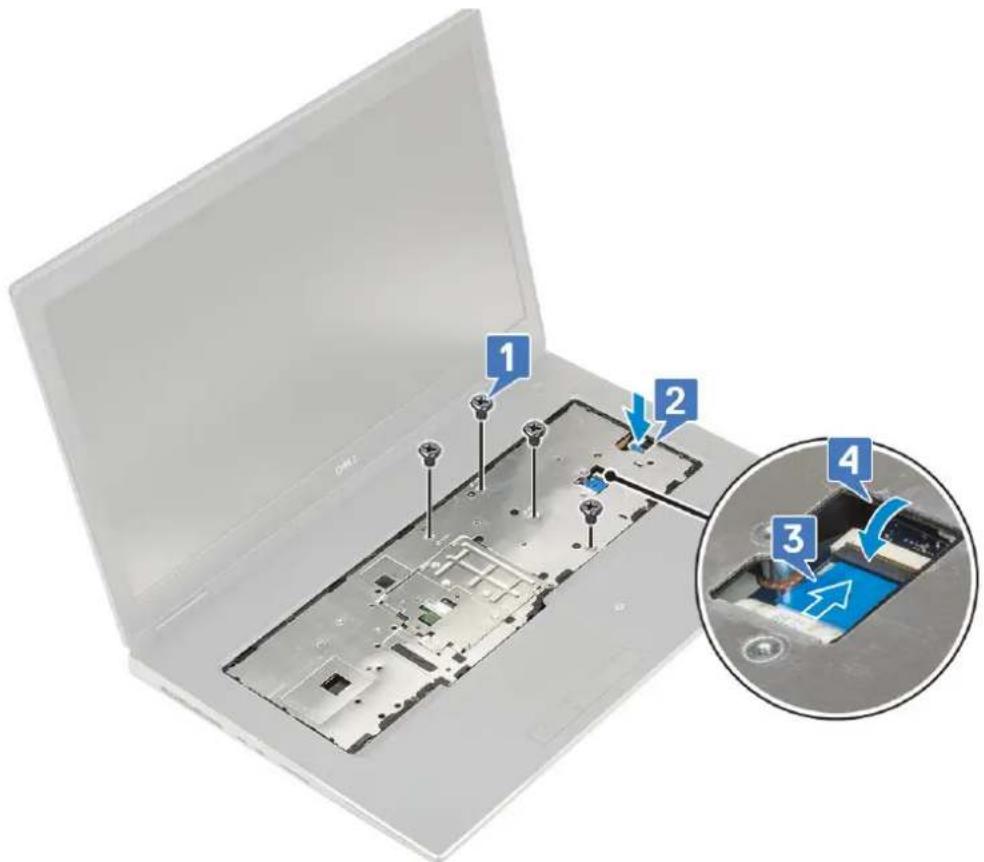

•Sandaran Tangan

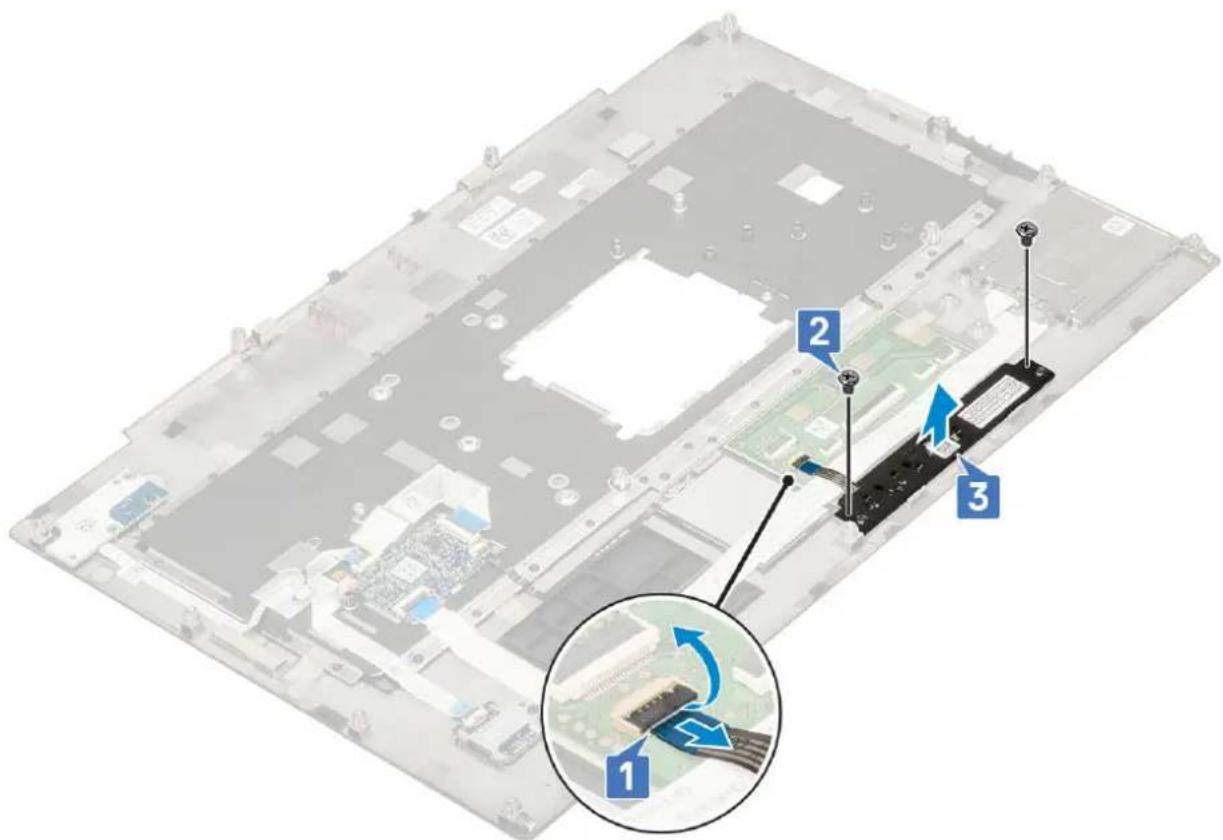

•Tombol panel sentuh

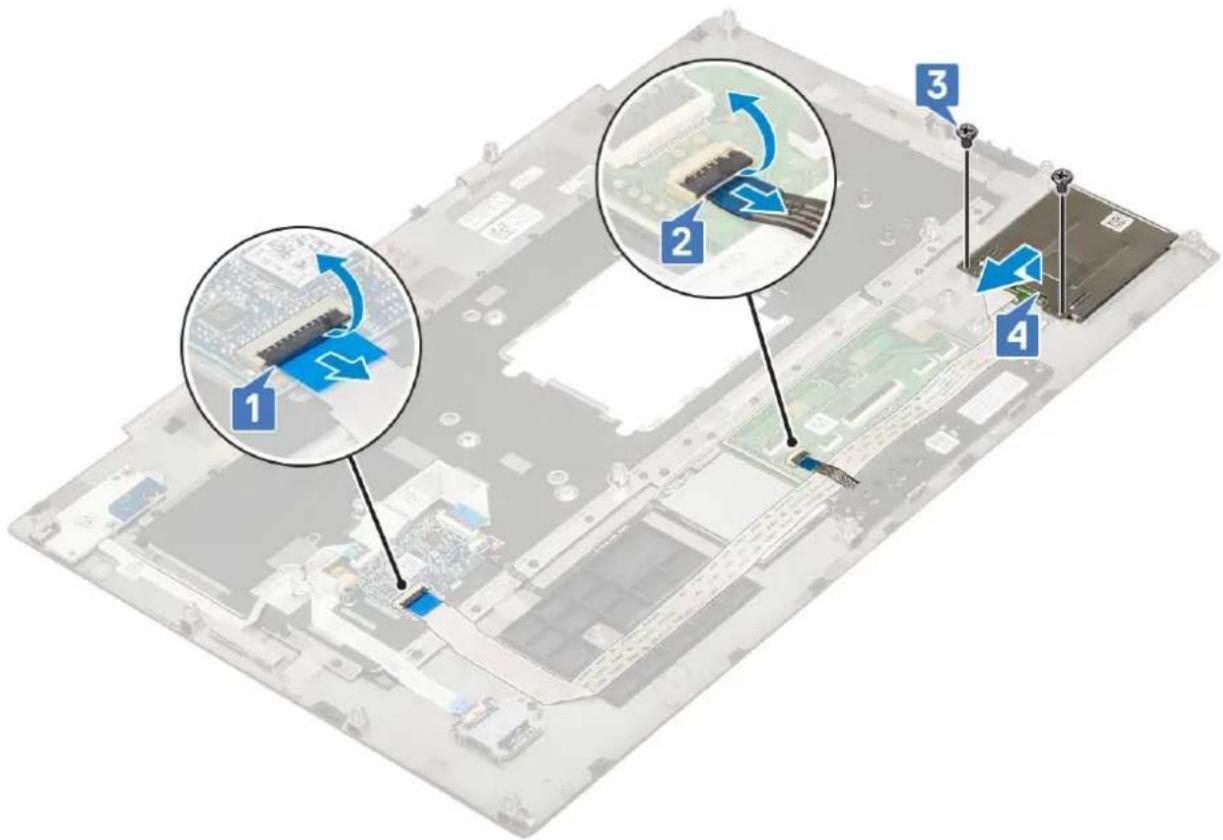

•Sangkar smart card
•Speaker
- Board LED

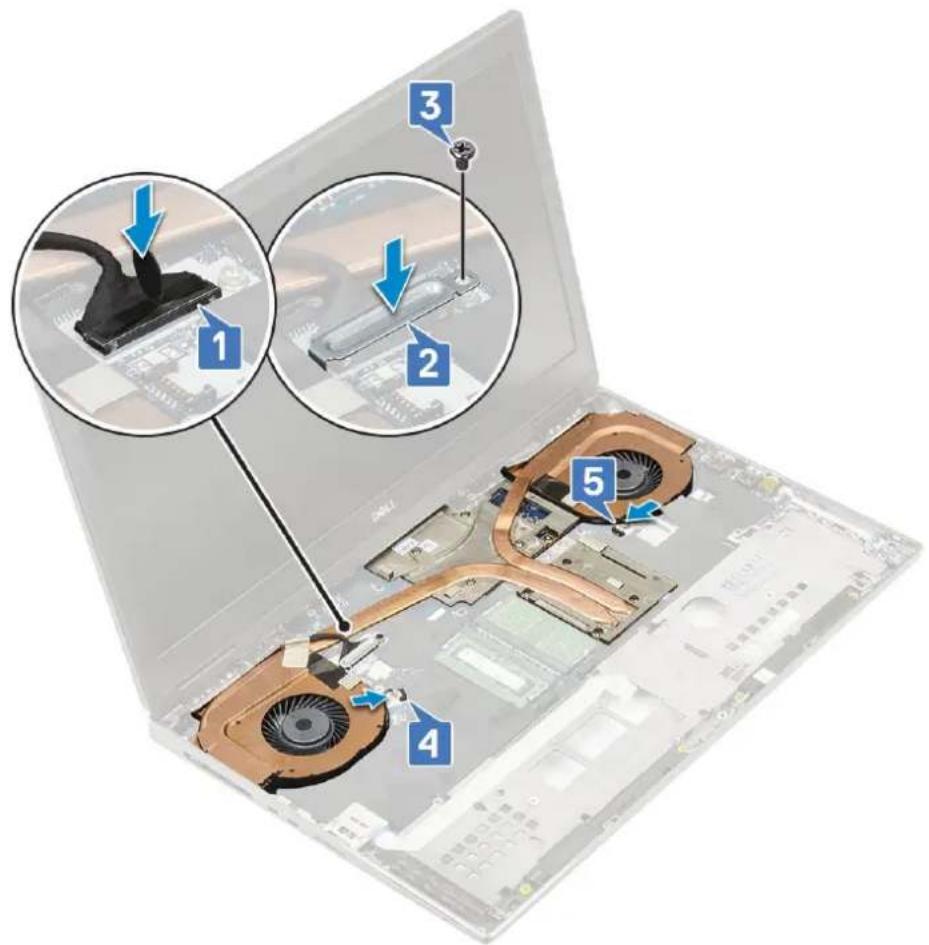

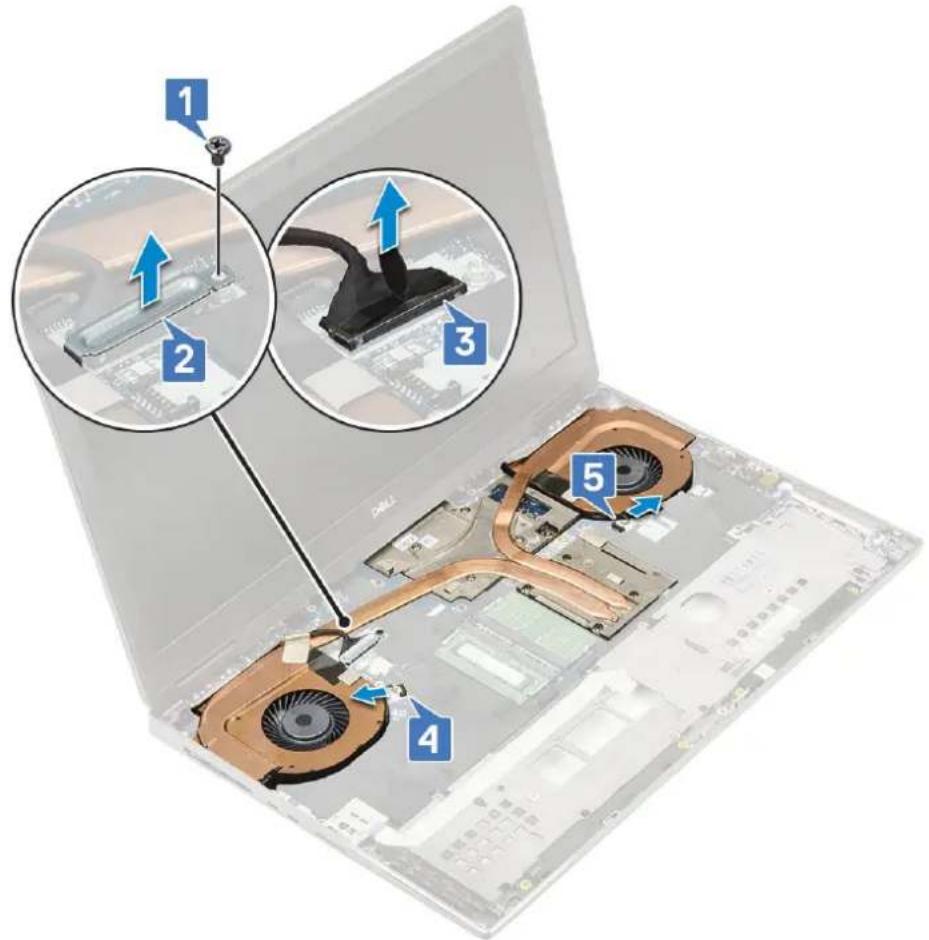

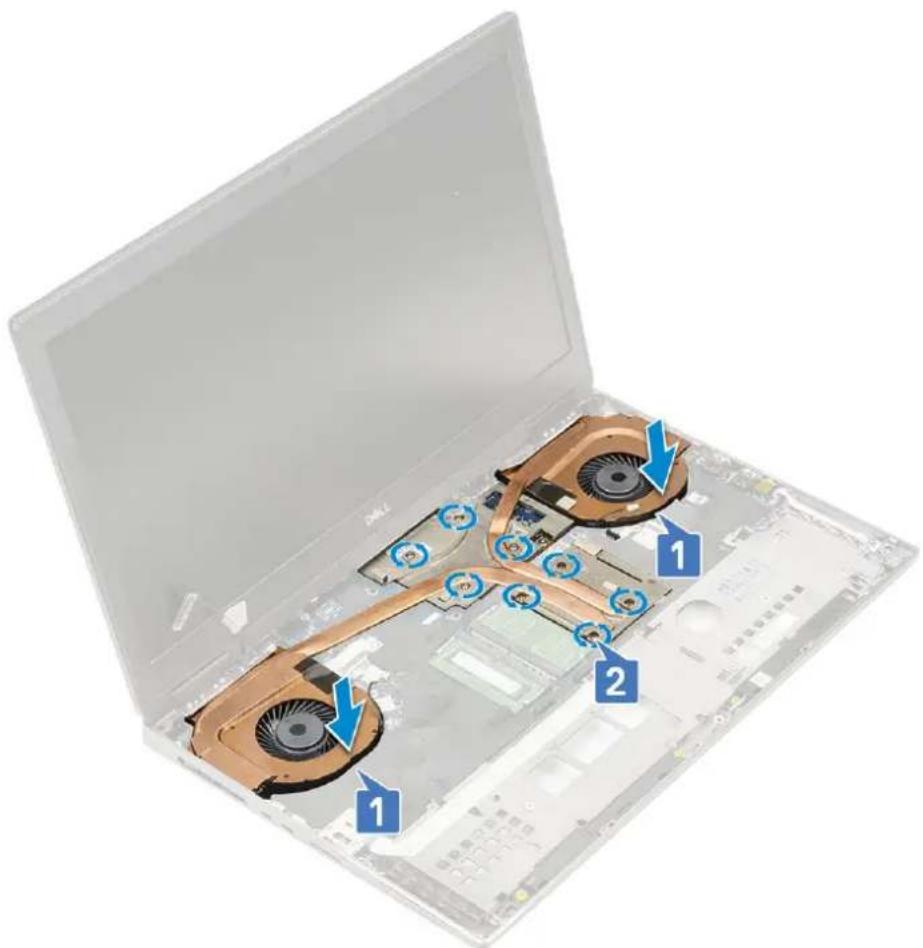

- unit pendingin
•Kartu komputer
- Board sistem
- Unit display

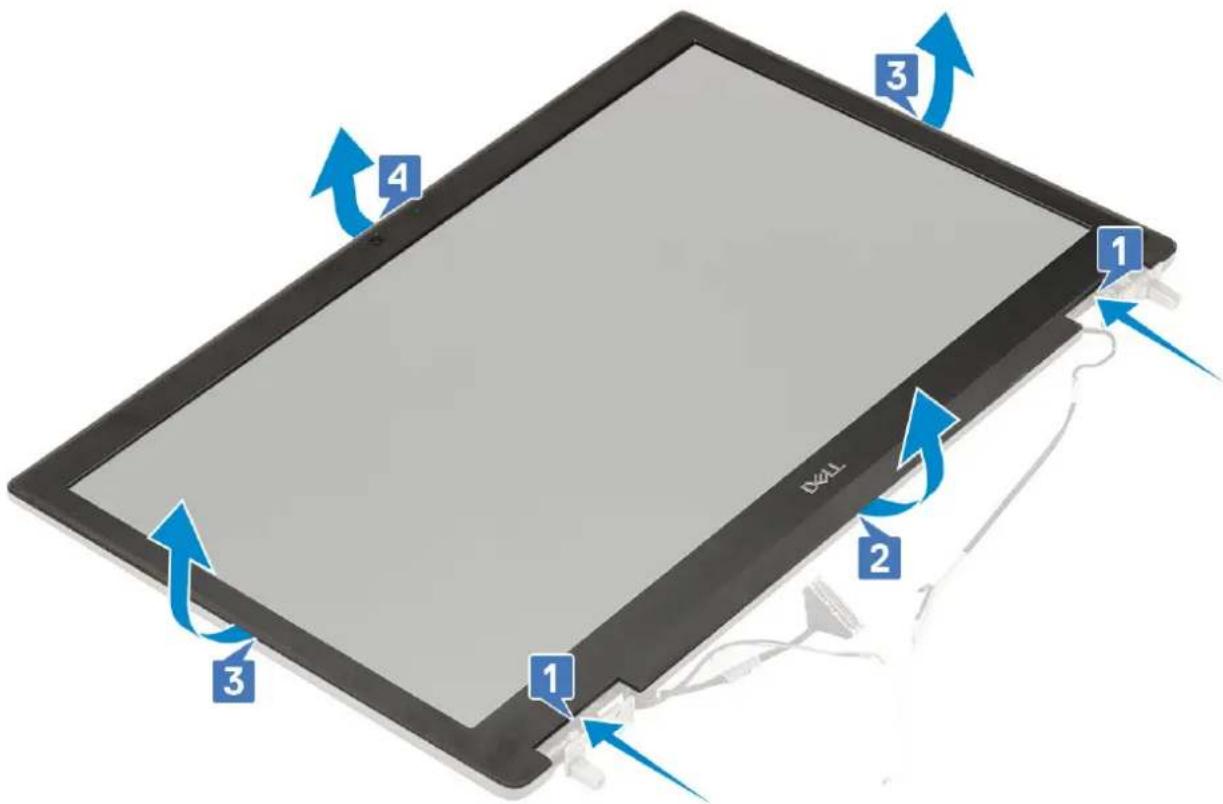

- Bezel display

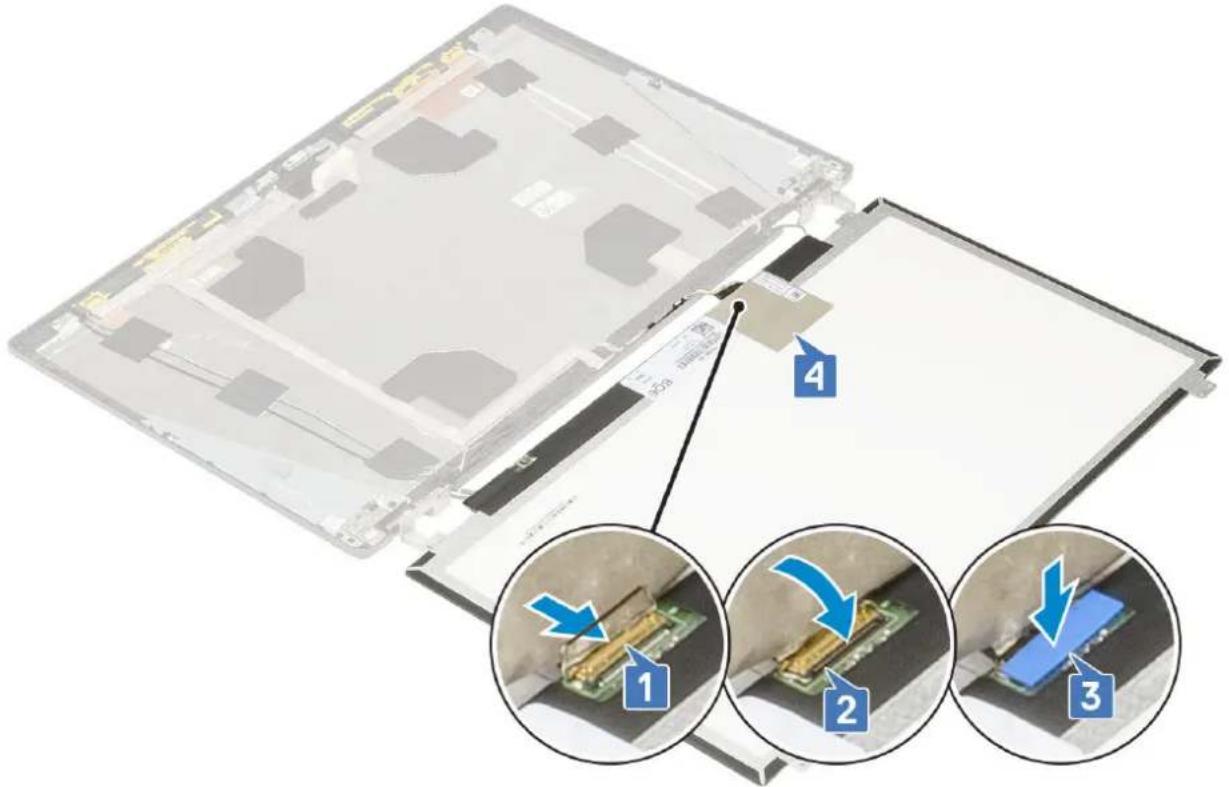

- Panel display

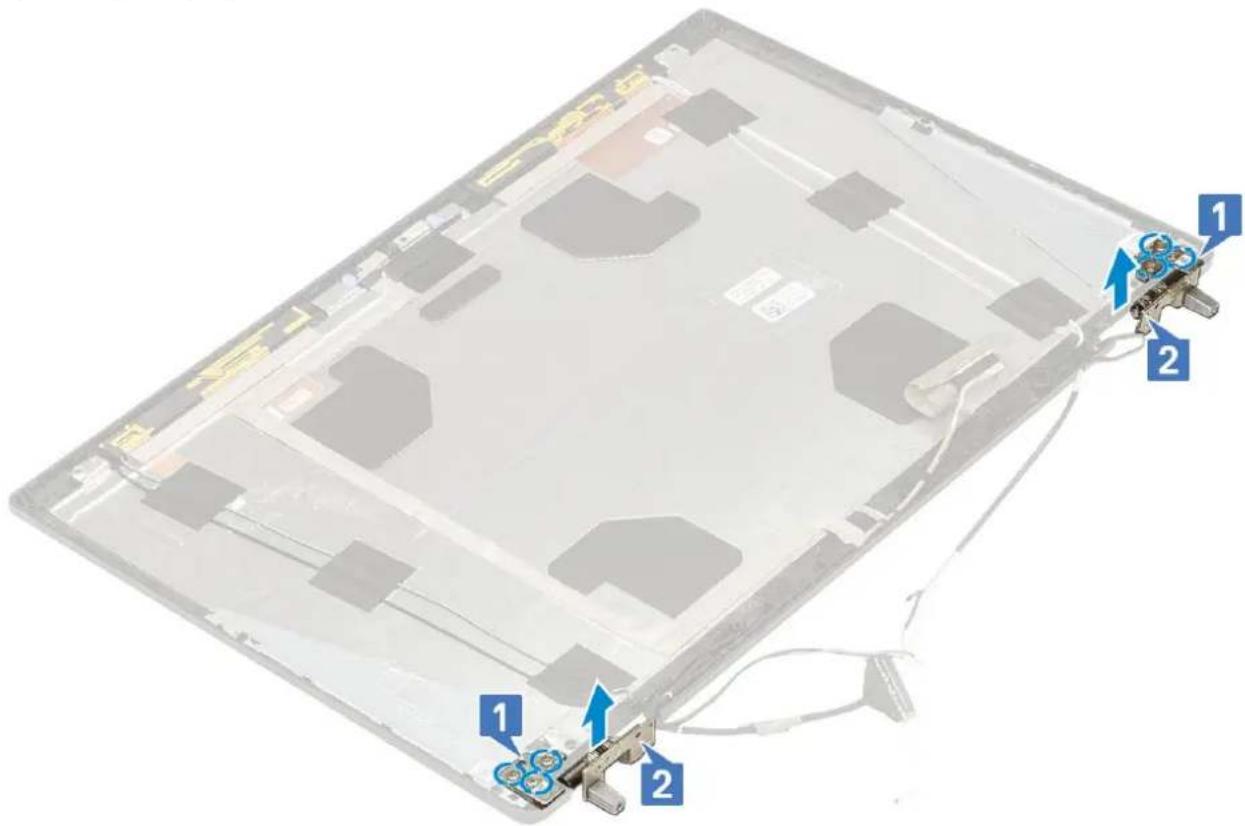

- Engsel display

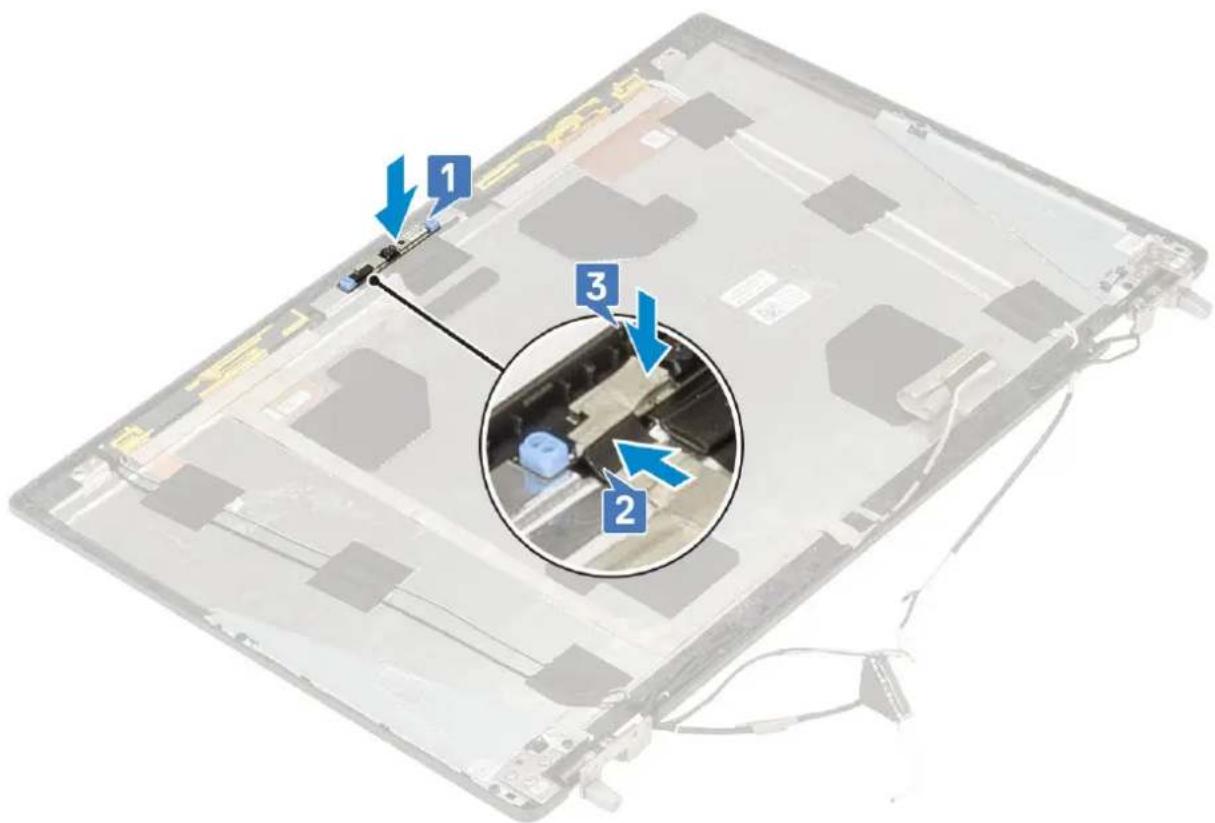

•Kamera

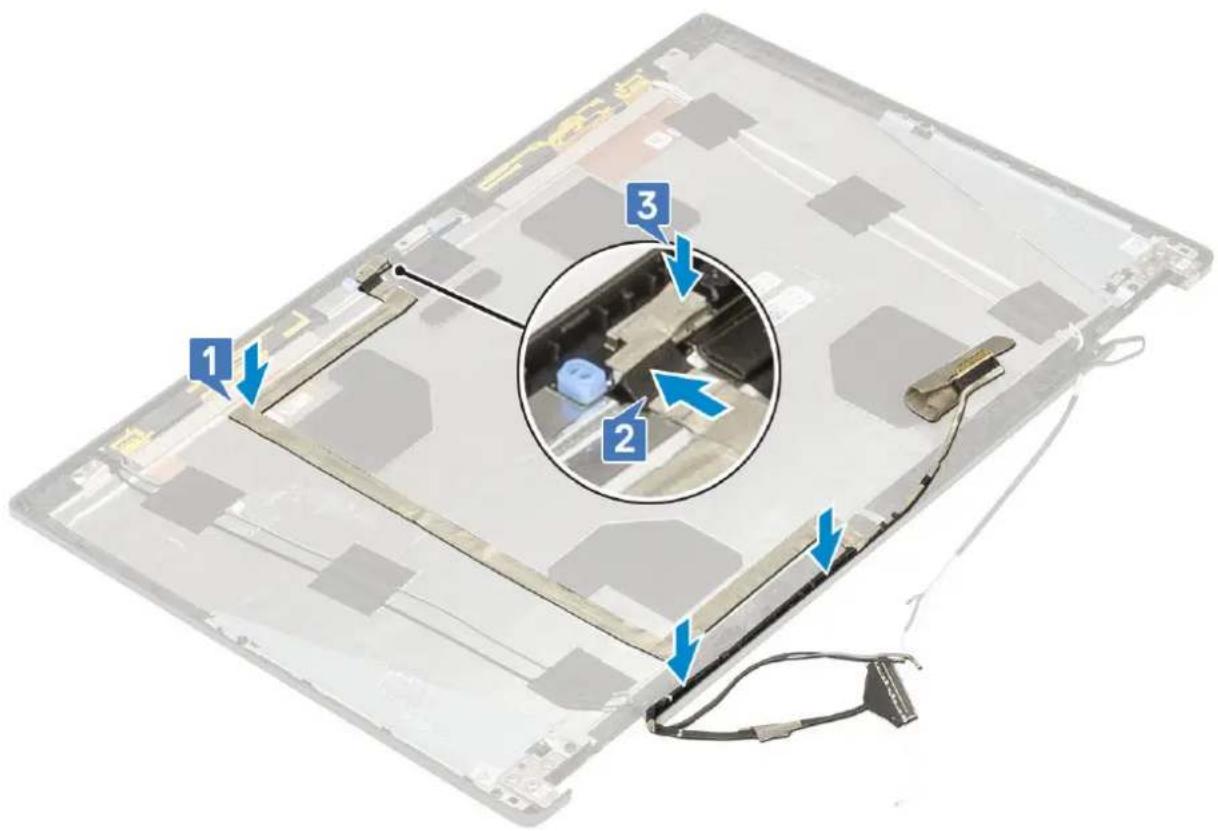

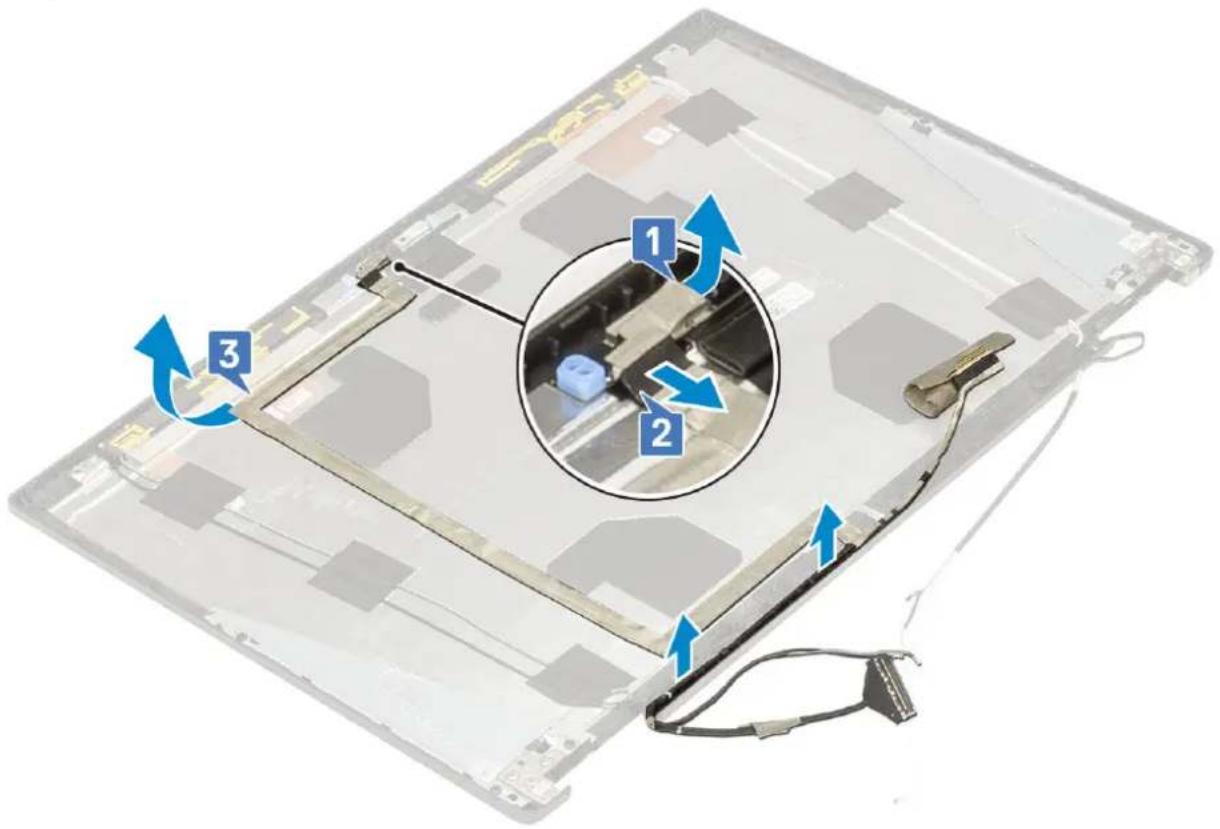

- Kabel eDP
- Bracket display

Alat bantu yang direkomendasikan

Prosedur dalam dokumen ini meminta Anda menyediakan alat bantu berikut:

-Obeng Phillips #0

-Obeng Phillips #1

●Pencungkil plastik

CATATAN: Driver sekrup #0 adalah untuk sekrup 0-1 dan driver sekrup #1 adalah untuk sekrup 2-4

Daftar ukuran sekrup

Tabel 2. Precision 7740

Komponen Jenis sekrup Jumlah Gambar
Plat termal SSD	M2.0x3.0	1 per SSD
Kartu SSD M.2		1 per SSD
Papan interposer HDD		1
Kartu WLAN		1
WWAN		1
Port konektor daya		1
Braket eDP		2
Panel display		4
Sangkar smart card		2
Sandaran tangan		6
Penahan papan interposer HDD		3
board LED		1
Braket penahan display		6
Tombol panel sentuh		2
Konektor balok	M2.0x3.0	2
Keyboard	M2.0x2.5	5
Penutup bawah	M2.5X5.0	2	[AC76]
Braket Tipe-C	M2.0x5.0	3
Papan interposer HDD		1
Baterai 4 Sel	M2.5x3.0	2
Baterai 6 Sel		3
Unit HDD		4
Engsel display	M2.5x4.0	6
Penutup engsel		4
Kartu GPU	M2.5x5.0	3
Board sistem		2
Sandaran tangan		15
Unit display (bawah)		2
Unit display (belakang)	M2.5x6.0	2
braket HDD	M3.0x3.0	4

Kartu SD

Melepaskan kartu SD

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Tekan kartu SD ke dalam untuk melepaskannya dari sistem.
3. Geser kartu SD keluar dari sistem.

1. Geser kartu SD ke dalam slotnya hingga terpasang ditandai dengan bunyi klik.

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

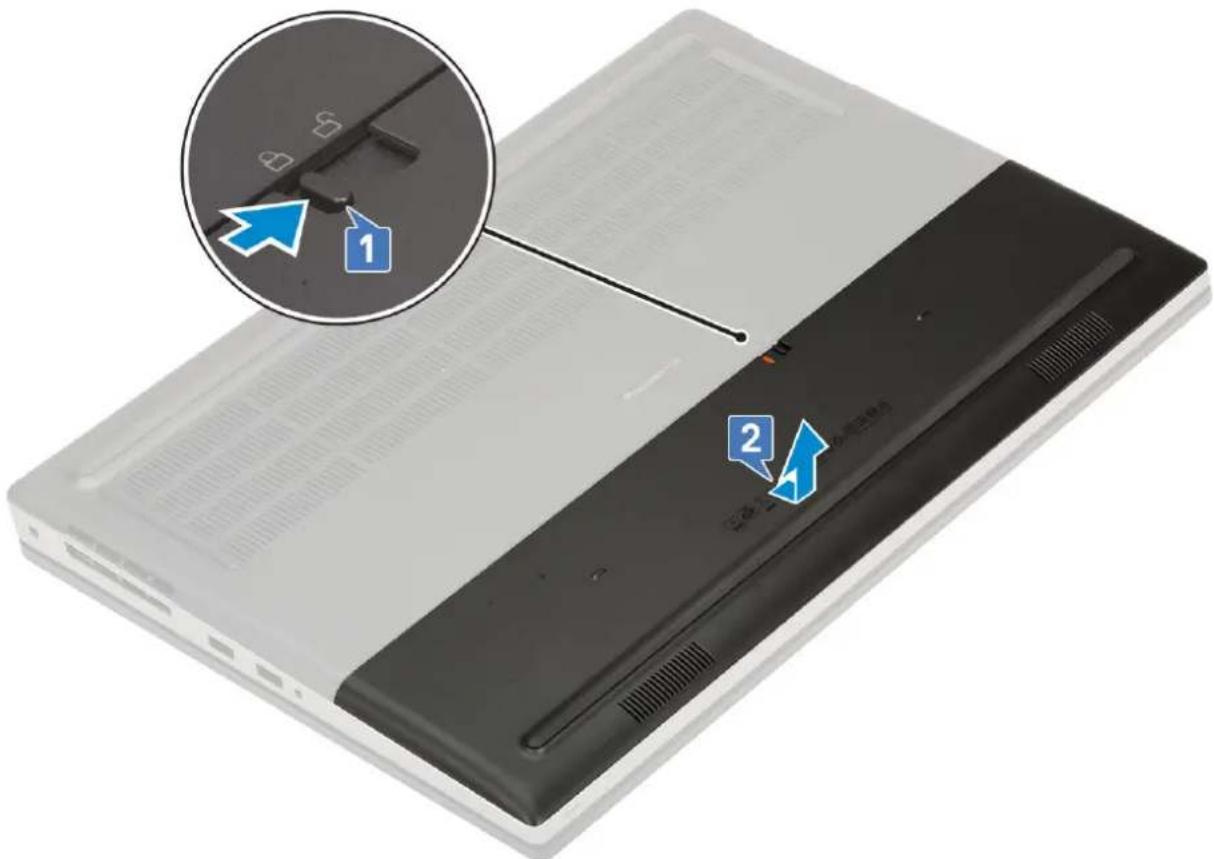

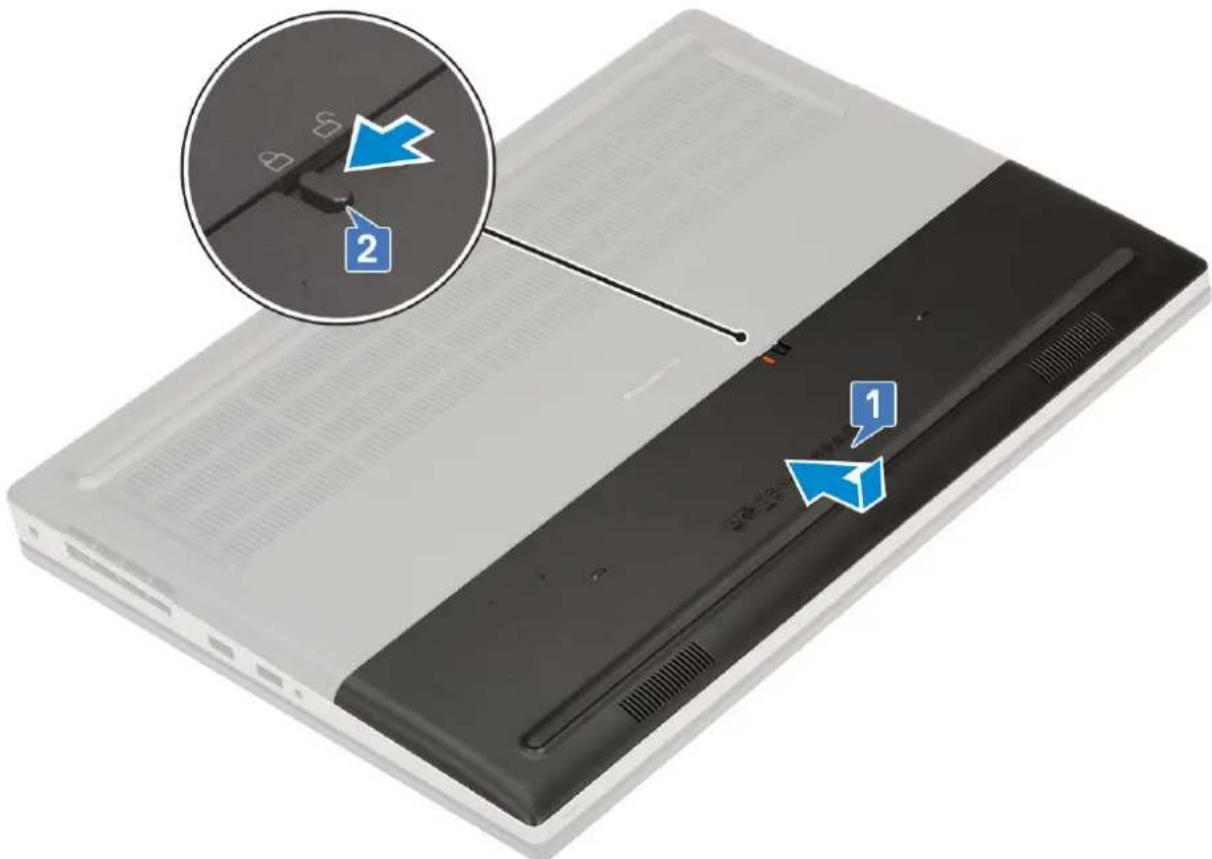

penutup baterai

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu SD.
3. Untuk melepaskan penutup baterai:

b. Geser penutup dan angkat penutup tersebut untuk melepaskannya dari komputer [2].

1. Untuk memasang penutup baterai:

a. Geser penutup baterai ke dalam slotnya hingga terdengar suara klik tanda terpasang pada tempatnya [1].
b. Kait pelepas baterai secara otomatis terpasang ke posisi terkunci [2].

1. Pasang kartu SD.
2. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Baterai

Pencegahan baterai lithium-ion

PERHATIAN:

•Hati-hati saat menangani baterai Lithium-ion.

• Kosongkan daya baterai sebanyak mungkin sebelum mengeluarkannya dari sistem. Hal ini dapat dilakukan dengan melepaskan sambungan adaptor AC dari sistem untuk memungkinkan baterai habis dayanya.
• Jangan menghancurkan, menjatuhkan, memotong, atau menembus baterai dengan benda asing.
• Jangan memaparkan baterai ke suhu tinggi, atau membongkar kemasan dan sel baterai.
  •Jangan menekan permukaan baterai.
  •Jangan menekuk baterai.

• Jangan gunakan alat apa pun untuk mencungkil pada atau melawan baterai.

• Pastikan bahwa selama menyervis produk ini tidak ada sekrup yang hilang atau salah pasang, untuk mencegah kebocoran atau kerusakan pada baterai serta komponen sistem lainnya.

• Jika baterai tertahan di dalam komputer karena pembengkakan, jangan coba melepasnya karena menusuk, membengkokkan, atau menghancurkan baterai litium-ion bisa berbahaya. Dalam keadaan demikian, hubungi dukungan teknis Dell untuk bantuan. Lihat www.dell.com/contactdell.
• Selalu beli baterai asli dari www.dell.com atau mitra dan pengecer resmi Dell.

Melepaskan baterai

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai

1. Untuk melepaskan baterai 6 sel:

a. Lepaskan sambungan kabel baterai dari konektor pada baterai [1].
b. Lepaskan 3 sekrup (M2.5x3.0) yang menahan baterai ke sistem [2].
c. Lepaskan baterai keluar dari sistem [3].

1. Untuk melepaskan baterai 4 sel:

a. Lepaskan sambungan kabel baterai dari konektor pada baterai [1].
b. Lepaskan 2 sekrup (M2.5x3.0) yang menahan baterai ke sistem [2].
c. Lepaskan baterai keluar dari sistem [3].

1. Untuk memasang baterai 6 sel:

a. Tempatkan baterai ke dalam slotnya pada sistem [1].
b. Pasang kembali 3 sekrup (M2.5x3.0) yang menahan baterai ke sistem [2].
c. Sambungkan kabel baterai ke konektor pada baterai [3].

1. Untuk memasang baterai 4 sel:

a. Tempatkan baterai ke dalam slotnya di sistem [1, 2].
b. Pasang kembali 2 sekrup (M2.5x3.0) untuk menahan baterai ke sistem [3].
c. Sambungkan kabel baterai ke konektor di board sistem [4].

1. Pasang:

a. penutup baterai
b. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Keyboard

Melepaskan keyboard

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai

1. Untuk melepaskan keyboard:

a. Angkat kait dan lepaskan sambungan kabel keyboard, kabel fingerprint, dan kabel tombol fingerprint dari konektornya pada papan sistem.

b. Balikkan dan buka sistem pada sudut 90°.
c. Gunakan pencungkil plastik untuk mencungkil kisi-kisi keyboard mulai dari ceruk di tepi atas [1,2] dan lanjutkan sepanjang bagian samping dan tepi bawah kisi-kisi keyboard.

d. Angkat kisi-kisi keyboard dari sistem.

e. Lepaskan 5 sekrup (M2.0x2.5) yang menahan keyboard ke sandaran tangan [1].

f. Cungkil tepi bawah keyboard dan kerjakan juga sisi kiri dan kanan keyboard [2,3,4].

g. Geser dan lepaskan keyboard dari sistem.

1. Untuk memasang keyboard:

a. Sejajarkan keyboard dan rutekan kembali kabelnya melalui bagian bawah kompartemen.

b. Tekan dan sejajarkan keyboard ke kompartemennya di sepanjang tepi sisi kiri, kanan, dan bawah [1,2,3].
c. Pasang kembali 5 sekrup (M2.0x2.5) untuk menahan keyboard ke sandaran tangan [4].

d. Sejajarkan kisi-kisi keyboard ke posisinya pada keyboard dan pastikan masuk ke tempatnya yang ditandai bunyi klik.

f. Sambungkan kabel keyboard, kabel fingerprint, dan kabel tombol fingerprint ke konektornya pada papan sistem.

1. i CATATAN: Pastikan Anda melipat kabel data keyboard dengan benar-benar selaras.

2. Pasang:

a. baterai
b. penutup baterai
c. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Penutup bawah

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD

b. penutup baterai

c. baterai

a. Lepaskan 2 sekrup (M2.5X5.0) yang menahan penutup dasar ke sistem [1].
b. Geser kaki karet ke ujung belakang untuk melepaskan penutup bawah dan angkat penutup bawah dari sistem [2].

1. Untuk memasang penutup bawah:

a. Geser penutup bawah untuk menyejajarkan dengan lubang sekrup pada sistem [1].
b. Pasang kembali 2 sekrup (M2.5X5.0) untuk menahan penutup bawah ke sistem [2].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Modul memori utama

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. penutup bawah
e. keyboard

1. Untuk melepaskan modul memori utama:

a. Lepaskan satu sekrup (M2.0x3.0) yang menahan pelindung memori [1].
b. Geser dan angkat pelindung memori dari modul memori pada sistem [2].
c. Cungkil klip penahan keluar dari modul memori hingga menyembul keluar [3].
d. Angkat modul memori dan lepaskan dari sistem [4].

1. Untuk memasang modul memori utama:

a. Pasang modul memori ke dalam soket memori [1].
b. Tekan klip untuk menahan modul memori ke board sistem [2].
c. Geser pelindung memori ke dalam pada modul memori [3].
d. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan pelindung memori ke modul memori [4].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Modul memori sekunder

Melepaskan modul memori sekunder

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD

b. penutup baterai

c. baterai

1. Untuk melepaskan modul memori sekunder:

a. Cungkil klip penahan keluar dari modul memori hingga menyembul keluar.
b. Angkat modul memori dan lepaskan dari sistem.

1. Untuk memasang modul memori sekunder:

a. Pasang modul memori ke dalam soket memori.
b. Tekan klip untuk menahan modul memori ke board sistem.

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

kartu WWAN

Melepaskan kartu WWAN

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. penutup bawah

1. Untuk melepaskan kartu WWAN:

a. Lepaskan satu sekrup (M2.0x3.0) yang menahan braket logam WWAN ke board sistem [1].
b. Lepaskan braket logam WWAN yang menahan kabel antena WWAN [2].
c. Lepaskan sambungan dan perutean kabel antena WWAN yang tersambung ke kartu WWAN [3].
d. Lepaskan kartu WWAN dari slot kartu WWAN di board sistem [4].

1. Untuk memasang kartu WWAN:

a. Geser kartu WWAN ke slot kartu WWAN pada board sistem [1].
b. Rutekan kabel antena WWAN melalui kanal perutean.
c. Sambungkan kabel antena ke konektor pada kartu WWAN [2].
d. Sejajarkan braket logam WWAN di atas kartu WWAN dan pasang kembali satu sekrup (M2.0x3.0) untuk menahan braket logam WWAN ke board sistem [3,4].

a. penutup bawah
b. baterai
c. penutup baterai
d. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kartu WLAN

Melepaskan kartu WLAN

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. penutup bawah

1. Untuk melepaskan kartu WLAN:

a. Lepaskan satu sekrup (M2.0x3.0) yang menahan braket logam WLAN ke board sistem [1].
b. Lepaskan braket logam WLAN yang menahan kabel antena WLAN [2].
c. Lepaskan sambungan dan perutean kabel antena yang tersambung ke kartu WLAN [3].
d. Lepaskan kartu WLAN dari slot kartu WLAN di board sistem [4].

1. Untuk memasang kartu WLAN:

a. Geser kartu WLAN ke slot kartu WLAN di board sistem [1].
b. Rutekan kabel antena WLAN melalui kanal perutean.
c. Sambungkan kabel antena ke konektor di kartu WLAN [2].
d. Sejajarkan braket logam WLAN di atas kartu WLAN dan pasang kembali satu sekrup (M2.0x3.0) untuk menahan braket logam WLAN ke board sistem [3,4].

a. penutup bawah
b. baterai
c. penutup baterai
d. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kartu SIM

Melepaskan kartu SIM

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. penutup bawah

1. Untuk melepaskan kartu SIM:

a. Geser perlahan penutup kartu SIM ke arah belakang sistem untuk membuka penutup kartu SIM [1].

PERHATIAN: Penutup kartu SIM sangat mudah patah dan mudah rusak jika dibuka dengan tidak semestinya sebelum membukanya.

b. Balik penutup kartu SIM dari ujung bawah [2].
c. Angkat kartu SIM dari kompartemen kartu SIM [3].

a. Geser kartu SIM ke dalam kompartemen kartu SIM [1].
b. Pasang penutup kartu SIM ke bawah [2].
c. Geser penutup kartu SIM ke arah depan sistem untuk mengunci penutup kartu SIM [3].

a. penutup bawah
b. baterai
c. penutup baterai
d. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Solid State Drive

Memasang Solid State Drive M.2—modul SSD

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. penutup bawah

CATATAN: Pelepasan penutup bawah dibutuhkan hanya untuk mengakses modul SSD M.2 pada slot 3, 5, atau 6.

1. Untuk melepas modul SSD M.2 (Slot 4):

a. Lepaskan sekrup tunggal (M2.0x3.0) yang menahan unit SSD ke sistem [1].
b. Tarik kait pelepas untuk membuka kunci unit SSD [2].
c. Lepaskan unit SSD dari sistem [3].

d. Lepaskan sekrup tunggal (M2.0x3.0) yang menahan plat termal ke unit SSD [1].

e. Lepaskan plat termal dari unit SSD [2].

f. Lepaskan sekrup tunggal (M2.0x3.0) yang menahan SSD M.2 ke penahan SSD [3].

g. Lepaskan SSD M.2 dari penahan SSD [4].

1. Untuk melepas modul SSD M.2 (Slot 3, 5 atau 6):

a. Lepaskan sekrup tunggal (M2.0x3.0) yang menahan plat ke sistem [1].

c. Lepaskan sekrup tunggal (M2.0x3.0) yang menahan SSD M.2 ke papan sistem [3].

d. Lepaskan SSD M.2 dari sistem [4].

CATATAN: Ulangi langkah-langkah di atas untuk melepas SSD M.2 lain yang terpasang.

1. Untuk memasang modul SSD M.2 (Slot 4):

a. Tempatkan SSD M.2 ke dalam slot di penahan SSD [1].
b. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan SSD M.2 ke penahan SSD [2].
c. Tempatkan pelat termal di atas unit SSD M.2 [3].
d. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan pelat termal ke unit SSD M.2 [4].

e. Sejajarkan unit SSD M.2 ke dalam slotnya di sistem [1].
f. Geser kait pelepas untuk mengunci unit SSD M.2 ke dalam slotnya [2].
g. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan unit SSD M.2 ke sistem [3].

1. Untuk memasang modul SSD M.2 (Slot 3, 5 atau 6):

a. Tempatkan SSD M.2 ke dalam slotnya di sistem [1].
b. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan SSD M.2 ke board sistem [2].
c. Tempatkan pelat termal di atas modul SSD M.2 [3].
d. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan pelat termal ke SSD M.2 [4].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Hard disk 2,5"

Melepaskan unit hard disk

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai

1. Untuk memasang unit hard disk:

a. Tempatkan hard disk ke braket hard disk dan pasang kembali 4 sekrup (M3.0x3.0) untuk menahan hard disk ke braket hard disk.

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. hard disk

1. Untuk melepaskan board interposer hard disk:

a. Lepaskan satu sekrup (M2.0x3.0) dan satu sekrup (M2.0x5.0) yang menahan board interposer hard disk ke penahan board interposer hard disk [1].
b. Lepaskan board interposer hard disk dari sistem [2].
c. Lepaskan 3 sekrup (M2.0x3.0) yang menahan penahan board interposer hard disk ke sistem [3].
d. Lepaskan penahan board interposer hard disk dari sistem [4].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Baterai sel berbentuk koin

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD

b. penutup baterai

c. baterai

d. penutup bawah

a. Lepaskan sambungan kabel baterai sel berbentuk koin dari sistem [1].
b. Cungkil dan angkat baterai sel berbentuk koin dari sistem [2].

PERHATIAN: Melepaskan baterai sel berbentuk koin dapat mereset pengaturan BIOS, waktu dan tanggal dalam Pengaturan Sistem, menyebabkan BitLocker atau keamanan lainnya direset.

Memasang baterai sel berbentuk koin

1. Untuk memasang baterai sel berbentuk koin:

a. Pasang kembali baterai sel berbentuk koin di slotnya pada sistem.
b. Sambungkan kabel baterai sel berbentuk koin ke sistem.

a. penutup bawah
b. baterai
c. penutup baterai
d. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Port konektor daya

Melepaskan port konektor daya

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. penutup bawah

1. Untuk melepaskan port konektor daya:

a. Lepaskan sambungan kabel konektor daya dari konektor pada board sistem [1].
b. Kelupas pita perekat yang menahan kabel konektor daya ke sistem dan lepaskan perutean kabel [2, 3].

c. Lepaskan satu sekrup (M2.0x3.0) yang menahan braket logam kabel konektor daya ke sistem [1].
d. Lepaskan braket logam keluar dari sistem [2].
e. Angkat port konektor daya dari sistem [3].

1. Untuk memasang port konektor daya:

a. Sambungkan port konektor daya ke sistem [1].
b. Tempatkan braket logam kabel konektor daya [2].
c. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan braket logam ke sistem [3].

d. Tempelkan pita perekat untuk menahan kabel konektor daya pada tempatnya [1].
e. Rutekan kabel melalui kanal perutean dan tempelkan pita perekat [2].
f. Sambungkan kabel konektor daya ke konektor pada board sistem [3].

a. penutup bawah
b. baterai
c. penutup baterai
d. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Sandaran Tangan

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah

1. Untuk melepaskan sandaran tangan:

a. Angkat kait dan lepaskan sambungan kabel panel sentuh dan tombol panel sentuh dari konektor pada board sistem [1].
b. Lepaskan 15 sekrup (M2.5x5.0) dan 2 sekrup (M2.0x3.0) yang menahan unit sandaran tangan pada tempatnya [2, 3].

c. Balikkan sistem dan lepaskan sambungan kabel board sistem dan kabel tombol daya dari konektor pada board sistem [1, 2]. d. Lepaskan 4 sekrup (M2.0x3.0) yang menahan sandaran tangan ke sistem [3].

e. Dorong lubang di bagian bawah sistem untuk melepaskan sandaran tangan dari sasis bawah.

f. Angkat dan lepaskan sandaran tangan dari sistem.

1. Untuk memasang sandaran tangan:

a. Sejajarkan sandaran tangan pada sistem dan tekan sampai terpasang pada tempatnya [1, 2].

b. Pasang kembali 4 sekrup (M2.0x3.0) untuk menahan sandaran tangan ke sistem [1].
c. Sambungkan board sistem dan kabel tombol daya ke konektor pada board sistem [2,3, 4].

d. Balikkan sistem dan pasang kembali 15 sekrup (M2.5x5.0) dan 2 sekrup (M2.0x3.0) untuk menahan sandaran tangan ke sistem [1, 2].
e. Sambungkan kabel panel sentuh dan tombol panel sentuh ke konektor pada board sistem dan kunci kaitnya [3].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Tombol panel sentuh

Melepaskan tombol Panel sentuh

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah
g. sandaran tangan

1. Untuk melepaskan tombol panel sentuh:

a. Lepaskan sambungan kabel panel sentuh dari panel sentuh [1].
b. Lepaskan 2 sekrup (M2.0x3.0) yang menahan tombol panel sentuh ke sandaran tangan [2].
c. Lepaskan tombol panel sentuh dari sandaran tangan [3].

1. Untuk memasang tombol panel sentuh:

a. Tempatkan tombol panel sentuh ke dalam slotnya di sandaran tangan [1].
b. Pasang kembali 2 sekrup (M2.0x3.0) untuk menahan tombol panel sentuh ke sandaran tangan [2].
c. Sambungkan kabel tombol panel sentuh ke konektor di panel sentuh [3].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Sangkar smart card

Melepaskan rangka kartu pintar

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD

b. penutup baterai

c. baterai

d. keyboard

e. hard disk

f. penutup bawah

g. sandaran tangan

1. Untuk melepaskan board switch daya:

a. Lepaskan sambungan kabel rangka kartu pintar dari konektor pada board sandaran tangan [1].
b. Lepaskan sambungan kabel tombol panel sentuh dari konektor pada panel sentuh [2].
c. Cungkil kabel rangka kartu pintar.

d. Lepaskan 2 sekrup (M2.0X3.0) yang menahan rangka kartu pintar ke sandaran tangan [3].
e. Lepaskan rangka kartu pintar dari sandaran tangan [4].

1. Untuk memasang rangka kartu pintar:

a. Tempatkan rangka kartu pintar ke dalam slotnya di sandaran tangan [1].
b. Pasang kembali 2 sekrup (M2.0X3.0) untuk menahan rangka kartu pintar ke sandaran tangan [2].
c. Tempelkan kabel kartu pintar.
d. Sambungkan kabel tombol panel sentuh ke konektor pada panel sentuh [3].
e. Sambungkan kabel rangka kartu pintar ke konektor pada sandaran tangan [4]

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Speaker

Melepaskan speaker

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah
g. sandaran tangan

1. Untuk melepaskan speaker:

a. Lepaskan sambungan kabel speaker dari board sistem [1].
b. Lepaskan perutean kabel speaker dan lepaskan kabel dari kanal perutean.
c. Angkat speaker, bersama dengan kabel speaker dan lepaskan dari sistem [2].

1. Untuk memasang speaker:

a. Sejajarkan speaker bersama dengan slot pada sistem [1].
b. Rutekan kabel speaker melalui kanal perutean pada sistem.
c. Sambungkan kabel speaker ke konektor pada board sistem [2].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board LED

Melepaskan board LED

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah
g. sandaran tangan

1. Untuk melepaskan board LED:

a. Angkat tab dan lepaskan sambungan kabel board LED dari board sistem [1].
b. Kelupas kabel board LED dari sistem.
c. Lepaskan satu sekrup (M2.0x3.0) yang menahan board LED ke sistem [2].
d. Lepaskan board LED dari sistem [3].

1. Untuk memasang board LED:

a. Sejajarkan board LED ke posisi awalnya pada sistem [1].
b. Pasang kembali satu sekrup (M2.0x3.0) untuk menahan board LED ke sistem [2].
c. Tempelkan kabel board LED.
d. Sambungkan kabel board LED ke konektor di board sistem [3].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

unit pendingin

Melepaskan rakitan unit pendingin

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah
g. sandaran tangan

1. Untuk melepaskan unit pendingin:

a. Lepaskan satu sekrup (M2.0x3.0) yang menahan braket kabel eDP ke board sistem [1].
b. Lepaskan braket kabel eDP dari sistem [2].
c. Lepaskan sambungan kabel eDP dari konektornya pada board sistem [3].
d. Lepaskan pita perekat yang menahan kabel eDP di tempatnya.
e. Lepaskan sambungan dua kabel kipas sistem dari konektornya pada papan sistem [4,5].

CATATAN: Lepaskan sekrup penahan dalam urutan yang tertera pada unit pendingin di sebelah sekrup [1 > 2 > 3 > 4 > 5 > 6 > 7 > 8].

g. Angkat unit pendingin [2].

h. Geser dan lepaskan unit pendingin dari sistem.

1. Untuk memasang rakitan unit pendingin:

a. Masukkan unit pendingin pada slotnya di sistem [1].
b. Kencangkan 8 sekrup penahan untuk menahan rakitan unit pendingin ke board sistem [2].

CATATAN: Kencangkan sekrup penahan sesuai urutan yang tertera pada unit pendingin di sebelah sekrup [1 > 2 > 3 > 4 > 5 > 6 > 7 > 8].

c. Sambungkan kabel eDP ke konektornya pada board sistem dan tempelkan pita perekat untuk menahan kabel eDP di tempatnya [1].
d. Pasang dan sejajarkan braket kabel display di atas konektor kabel eDP [2].
e. Pasang kembali sekrup tunggal (M2.0x3.0) yang menahan braket kabel eDP ke board sistem [3].
f. Sambungkan dua kabel kipas ke konektor pada papan sistem [4, 5].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Kartu komputer

Melepaskan kartu grafis

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah
g. sandaran tangan
h. rakitan unit pendingin

1. Untuk melepaskan kartu grafis:

a. Lepaskan 2 sekrup (M2.0x3.0) yang menahan konektor balok ke board sistem [1].
b. Lepaskan konektor balok dari board sistem [2].
c. Lepaskan 3 sekrup (M2.5x5.0) yang menahan kartu grafis ke board sistem [3].
d. Lepaskan kartu grafis dari sistem [4].

CATATAN: Prosedur di atas adalah untuk kartu grafis UMA. Sistem yang dikirimkan dengan kartu GPU UMA tidak memiliki kabel daya GPU. Namun, untuk model diskret yang dikirimkan dengan kartu GPU VRAM 128 MB atau 256 MB, Anda harus melepaskan sambungan kabel daya GPU sebelum melepaskan kartu GPU.

Memasang kartu grafis

1. Untuk memasang kartu grafis:

a. Geser kartu grafis ke dalam posisi awalnya di sistem [1].
b. Pasang kembali 3 sekrup (M2.5x5.0) untuk menahan kartu grafis ke board sistem [2].
c. Pasang kembali konektor balok [3].
d. Pasang kembali 2 sekrup (M2.0x3.0) untuk menahan konektor balok ke board sistem [4].

1. i CATATAN: Prosedur di atas adalah untuk kartu grafis UMA. Sistem yang dikirimkan dengan kartu GPU UMA tidak memiliki kabel daya GPU. Namun, untuk model diskret yang dikirimkan dengan kartu GPU VRAM 128 MB atau 256 MB, Anda perlu menyambungkan kabel daya GPU setelah memasang kartu GPU.

Pasang:

a. rakitan unit pendingin
b. sandaran tangan
c. penutup bawah
d. hard disk
e. keyboard
f. baterai
g. penutup baterai
h. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board sistem

Melepaskan board sistem

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. hard disk

e. board interposer hard disk
f. keyboard
g. penutup bawah
h. memori utama
i. memori kedua
j. Kartu WLAN
k. kartu WWAN
I. Kartu SSD M.2
m. Kartu SIM
n. sandaran tangan
o. rakitan unit pendingin
p. kartu grafis

a. Lepaskan sambungan kabel konektor daya dan kabel baterai dari konektor pada board sistem [1, 2].

e. Lepaskan 2 sekrup (M2.5x5.0) yang menahan board sistem pada tempatnya [1].
f. Geser board sistem untuk melepaskan konektor IO dari bukaan pada bagian atas dan kiri sasis sistem untuk melepaskan board sistem dari sasis sistem [3, 2].

1. Untuk memasang papan sistem:

a. Sejajarkan papan sistem di posisi aslinya pada sistem [1, 2].
b. Pasang kembali 2 sekrup (M2.5x5.0) untuk menahan board sistem pada tempatnya [3].

c. Sambungkan kabel board LED [1], kabel speaker [2] dan kabel panel sentuh [3] ke konektor pada board sistem.
d. Tempatkan braket USB Tipe-C ke dalam slotnya pada sistem [4].
e. Pasang kembali 3 sekrup (M2.0x5.0) untuk menahan braket USB Tipe-C ke sistem [5].

f. Sambungkan kabel konektor daya dan kabel baterai ke konektor pada board sistem [1, 2].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Unit display

Melepaskan unit display

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD

b. penutup baterai

c. baterai

d. keyboard

e. hard disk

f. penutup bawah

g. kartu WWAN

h. kartu WLAN

i. sandaran tangan

1. Untuk melepaskan unit display:

a. Lepaskan 2 sekrup (M2.5x5.0) di bagian bawah sistem yang menahan unit display pada tempatnya [1].
b. Lepaskan perutean semua kabel antena nirkabel dari kanal perutean di bagian bawah sistem dan di sebelah penutup engsel [2] dan lepaskan thread kabel antena.

c. Lepaskan 2 sekrup (M2.5x6.0) di bagian belakang sistem yang menahan unit display pada tempatnya.

d. Buka unit display pada sudut sebesar 180 derajat.
e. Lepaskan 4 sekrup (M2.5x4.0) yang menahan tutup engsel display ke sistem [1].
f. Lepaskan tutup engsel display dari sistem [2].

g. Lepaskan satu sekrup (M2.0x3.0) yang menahan braket kabel eDP ke board sistem [1].
h. Lepaskan braket kabel eDP [2].

i. Lepaskan sambungan kabel eDP dari konektornya pada board sistem [3].
j. Lepaskan pita perekat yang menahan kabel eDP pada tempatnya [4].
k. Lepaskan perutean kabel nirkabel dari kanal perutean yang terletak di sebelah engsel.
I. Lepaskan unit display [5].

Memasang unit display

1. Untuk memasang unit display:

a. Sejajarkan unit display ke slotnya pada sistem [1].
b. Rutekan kabel nirkabel yang terletak di sebelah engsel.
c. Tempelkan pita perekat untuk menahan kabel eDP pada tempatnya [2].
d. Sambungkan kabel eDP ke konektor pada board sistem [3].

e. Tempatkan braket kabel eDP dan pasang kembali satu sekrup (M2.0x3.0) untuk menahan braket kabel eDP ke board sistem [4, 5].

f. Sejajarkan tutup engsel display dan pasang kembali 4 sekrup (M2.5x4.0) untuk menahan tutup engsel display ke sistem [1, 2].

g. Tutup unit display dan pasang kembali 2 sekrup (M2.5x6.0) di bagian belakang sistem untuk menahan unit display. Pada tempatnya.
h. Rutekan semua kabel antena nirkabel ke kanal perutean di bagian bawah sistem dan di sebelang penutup engsel [1].
i. Pasang kembali 2 sekrup (M2.5x5.0) di bagian bawah sistem untuk menahan unit display pada tempatnya [2].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Bezel display

Melepaskan bezel display

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

CATATAN: Jika LCD layar sentuh dipasang, maka prosedur berikut ini tidak berlaku karena prosedur ini berlaku untuk unit engsel ukuran penuh.

1. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai

d. keyboard
e. hard disk
f. penutup bawah
g. kartu WWAN
h. kartu WLAN
i. sandaran tangan
j. unit display

1. Untuk melepaskan bezel display:

a. Gunakan pencungkil plastik untuk mencungkil dua ceruk di tepi bawah bezel display [1].
b. Cungkil semua sisi dan tepi atas bezel display [2, 3, 4].

CATATAN: Saat mencungkil bezel display, pastikan untuk mencungkil bagian luar bezel display menggunakan tangan Anda-menggunakan obeng atau benda tajam lainnya dapat merusak penutup display.

CATATAN: Bezel display yang dikirim bersama display non-sentuh adalah komponen sekali pakai dan harus diganti dengan bezel display yang baru kapan pun bezel dilepas dari sistem.

Memasang bezel display

1. Untuk memasang bezel display:

a. Tempatkan bezel display pada unit display.
b. Tekan tepi bezel display hingga terpasang pada unit display ditandai dengan bunyi klik [1, 2, 3, 4].

1. Pasang:

a. unit display
b. sandaran tangan
c. Kartu WWAN
d. kartu WLAN
e. penutup bawah
f. hard disk
g. keyboard
h. baterai
i. penutup baterai
j. Kartu SD

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Panel display

Melepaskan panel display

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Lepaskan:

a. Kartu SD
b. baterai
c. keyboard
d. hard disk
e. kartu WWAN
f. kartu WLAN
g. sandaran tangan
h. unit display
i. bezel display

1. Untuk melepas sekrup dari panel display:

a. Lepaskan 4 sekrup (M2.0x3.0) yang menahan panel display ke unit display [1].
b. Angkat panel display dan balikkan panel display tersebut untuk mengakses kabel eDP [2].

1. Untuk melepas panel display:

a. Kelupas pita perekat untuk mengakses kabel eDP [1].
b. Kelupas pita perekat yang menahan kabel eDP.
c. Angkat tab logam dan lepaskan sambungan kabel eDP dari konektor pada panel display.

1. Lepaskan panel display.

Memasang panel display

1. Untuk memasang panel display:

a. Sambungkan kabel eDP ke konektor pada bagian belakang panel display dan tempelkan pita perekat [1, 2, 3, 4].

b. Sejajarkan panel display dengan tab pada unit display.
c. Pasang kembali 4 sekrup (M2.0X3) untuk menahan panel display ke unit display.

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Engsel display

Melepaskan engsel display

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD

b. penutup baterai

c. baterai

d. keyboard

e. hard disk

f. penutup bawah

g. kartu WWAN
h. kartu WLAN
i. sandaran tangan
j. unit display
k. bezel display
I. panel display

1. Untuk melepaskan engsel display:

a. Lepaskan 6 sekrup (M2.5x4.0) yang menahan engsel display ke unit display [1].
b. Lepaskan engsel display [2].

1. Untuk memasang engsel display:

a. Pasang engsel display pada slotnya di unit display [1].
b. Pasang kembali 6 sekrup (M2.5x4.0) untuk menahan engsel display ke unit display [2].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Kamera

Melepaskan kamera

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan:

a. Kartu SD

b. penutup baterai

c. baterai

d. keyboard

e. hard disk

f. penutup bawah

g. Kartu WWAN

h. kartu WLAN
i. sandaran tangan
j. unit display
k. bezel display
I. panel display

1. Untuk melepaskan kamera:

a. Kelupas pita perekat yang menutupi modul kamera [1].
b. Lepaskan sambungan kabel eDP dari modul kamera [2].
c. Cungkil modul kamera dengan hati-hati dari sistem [3].

1. Untuk memasang kamera:

a. Tempatkan modul kamera di slotnya pada sistem [1].
b. Sambungkan kabel eDP ke modul kamera [2].
c. Tempelkan pita perekat untuk menutupi modul kamera [3].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kabel eDP

Melepaskan kabel eDP

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah

g. Kartu WWAN
h. kartu WLAN
i. sandaran tangan
j. unit display
k. bezel display
I. panel display

a. Kelupas pita perekat yang menutupi modul kamera [1].
b. Lepaskan sambungan kabel eDP dari modul kamera [2].
c. Kelupas kabel eDP dari penutup display dan lepaskan perutean kabel dari kanal perutean [3].
d. Lepaskan kabel eDP dari sistem.

1. Untuk memasang kabel eDP:

a. Rutekan dan tempelkan kabel eDP pada penutup display [1].
b. Sambungkan kabel eDP ke konektor pada modul kamera [2].
c. Tempelkan pita perekat yang menutupi modul kamera [3].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Bracket display

Melepaskan braket penopang display

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Lepaskan:

a. Kartu SD
b. penutup baterai
c. baterai
d. keyboard
e. hard disk
f. penutup bawah

g. Kartu WWAN
h. kartu WLAN
i. sandaran tangan
j. unit display
k. bezel display
I. panel display
m. engsel display

1. Untuk melepaskan braket display:

a. Kelupas pita perekat yang menutupi braket penopang display [1].
b. Lepaskan 6 sekrup (M2.0x3.0) yang menahan braket penopang display ke penutup display [2].
c. Lepaskan braket penopang display dari penutup display [3].

1. Untuk memasang braket penopang display:

a. Tempatkan braket display ke dalam slotnya pada penutup display [1].
b. Pasang kembali 6 sekrup (M2.0x3.0) untuk menahan braket display ke penutup display [2].
c. Tempelkan pita perekat untuk menutupi braket penopang display [3].

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Pengaturan BIOS

PERHATIAN: Kecuali Anda pengguna komputer yang ahli, jangan ubah pengaturan pada program BIOS Setup. Perubahan tertentu dapat membuat komputer Anda beroperasi secara tidak benar.

CATATAN: Bergantung pada komputer dan perangkat yang dipasang padanya, item yang tercantum pada bagian ini dapat ditampilkan atau juga tidak.
CATATAN: Sebelum Anda mengubah program BIOS Setup, Anda dianjurkan untuk mencatat informasi layar program BIOS Setup untuk acuan di lain waktu.

Gunakan program BIOS Setup untuk tujuan berikut:

• Mendapat informasi mengenai perangkat keras yang terpasang di komputer Anda, seperti jumlah RAM dan ukuran hard drive.
  ● Mengubah informasi konfigurasi sistem.
• Menetapkan atau mengubah opsi yang bisa dipilih oleh pengguna seperti kata sandi pengguna, tipe hard drive yang terpasang, dan mengaktifkan atau menonaktifkan perangkat dasar.

Topik:

•Ikhtisar BIOS
•Masuk ke program pengaturan BIOS
•Tombol navigasi
- Menu boot satu kali
•Opsi pengaturan sistem
•Memperbarui BIOS
•Kata sandi sistem dan pengaturan
• Menghapus pengaturan CMOS
• Menghapus kata sandi BIOS (Pengaturan Sistem) dan Sistem

Ikhtisar BIOS

BIOS mengelola aliran data antara sistem operasi komputer dan perangkat terpasang seperti hard disk, adaptor video, keyboard, mouse, dan printer.

Masuk ke program pengaturan BIOS

1. Hidupkan komputer Anda.
2. Segera tekan F2 untuk masuk ke dalam program pengaturan BIOS.

CATATAN: Jika Anda menunggu terlalu lama dan logo sistem operasi muncul, teruskan menunggu hingga Anda melihat desktop.

Lalu matikan komputer Anda dan coba lagi.

Tombol navigasi

CATATAN: Untuk sebagian besar opsi Pengaturan Sistem, perubahan yang Anda buat disimpan tetapi tidak berlaku sampai Anda memulai ulang sistem.

Tombol Navigasi

Panah atas Pindah ke kolom sebelumnya.

Tombol Navigasi

Panah bawah Pindah ke kolom berikutnya.

Enter Memilih nilai di kolom yang dipilih (jika berlaku) atau mengikuti tautan di bidang tersebut.

Spacebar Perluas atau perkecil daftar turun ke bawah, jika ada.

Tab Pindah ke area fokus berikutnya.

Esc Pindah ke halaman sebelumnya sampai Anda melihat layar utama. Menekan Esc di layar utama menampilkan pesan yang meminta Anda untuk menyimpan perubahan yang belum disimpan dan memulai ulang sistem.

Menu boot satu kali

Untuk masuk ke one time boot menu (menu boot satu kali), nyalakan komputer Anda, lalu segera tekan F12.

CATATAN: Disarankan untuk mematikan komputer jika komputer sedang menyala.

Menu boot satu-kali menampilkan perangkat yang dapat Anda lakukan proses boot termasuk opsi diagnostik. Opsi menu boot adalah:

●Drive Yang Dapat Dilepas (jika ada)
●Hard Disk STXXXX (jika ada)

CATATAN: XXX menunjukkan nomor drive SATA.

• Drive Optikal (jika ada)
  ●Hard Disk SATA (jika ada)
  • Diagnostik

Layar boot sequence (urutan boot) juga menampilkan opsi untuk mengakses layar System Setup (Pengaturan Sistem).

Opsi pengaturan sistem

i CATATAN: Bergantung pada dan perangkat yang dipasang padanya, item yang tercantum pada bagian ini dapat muncul atau juga tidak.

Opsi umum

Tabel 3. Umum

Opsi Deskripsi
Informasi Sistem	Bagian ini mendaftar fitur perangkat keras primer komputer Anda.Opsi adalah:Informasi SistemKonfigurasi MemoriProcessor Information (Informasi Prosesor)Device Information (Informasi Perangkat)
Informasi Baterai Menampilkan status baterai dan tipe adaptor AC	yang tersambungke komputer.
Urutan Boot	Memungkinkan Anda mengubah urutan upaya yang dilakukan komputer untuk menemukan sistem operasi.Opsi adalah:Windows Boot ManagerOpsi Daftar Boot-UEFI diaktifkan secara bawaan.

Tabel 3. Umum (lanjutan)

Opsi Deskripsi
Keamanan Jalur Boot UEFI	Memungkinkan Anda untuk mengendalikan apakah sistem meminta pengguna untuk memasukkan kata sandi Admin saat melakukan boot pada path boot UEFI.Klik salah satu opsi berikut:●Always, Except Internal HDD (Selalu, kecuali HDD internal)—Bawaan●Selalu●Tidak pernah
Tanggal/Waktu	Memungkinkan Anda untuk mengatur tanggal dan waktu.Perubahan pada tanggal dan waktu sistem langsung berlaku saat itu juga.

Konfigurasi sistem

Tabel 4. Konfigurasi Sistem

Opsi Deskripsi
NIC Terintegrasi	Memungkinkan Anda untuk mengonfigurasikan pengontrol jaringan terintegrasi.Klik salah satu opsi berikut:Disabled (Dinonaktifkan)DiaktifkanEnabled w/PXE (Diaktifkan dengan PXE)—Bawaan
Pengoperasian SATA	Memungkinkan Anda untuk mengkonfigurasi mode pengoperasian pengontrol hard drive SATA terintegrasi.Klik salah satu opsi berikut:Disabled (Dinonaktifkan)AHCIRAID On (RAID Hidup)—BawaanCATATAN:SATA dikonfigurasi untuk mendukung mode RAID.
Drive	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan berbagai drive pada board.Opsi adalah:SATA-1SATA-4SSD-0 PCIe M.2SSD-1 PCIe M.2Semua opsi ditetapkan secara bawaan.
Pelaporan SMART	Bidang ini mengontrol apakah galat hard disk dilaporkan saat sistem pertama kali dinyalakan. Teknologi ini adalah bagian dari spesifikasi SMART (Self Monitoring Analysis and Reporting Technology). Opsi ini diaktifkan secara bawaan.Aktifkan Pelaporan SMART
Konfigurasi USB	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan konfigurasi USB internal/terintegrasi.Opsi adalah:

Tabel 4. Konfigurasi Sistem (lanjutan)

Opsi Deskripsi
	●Aktifkan Dukungan Boot USB●Aktifkan Port USB EksternalSemua opsi ditetapkan secara bawaan.1CATATAN: Keyboard dan mouse USB selalu berfungsi di pengaturan BIOS terlepas dari pengaturan ini.
Konfigurasi Dock Tipe C Dell	Always allow Dell docks (Selalu izinkan dock Dell). Pengaturan ini hanya memengaruhi port Tipe-C yang tersambung ke dock WD atau TB Dell.
Konfigurasi Adaptor Thunderbolt	Memungkinkan Anda untuk mengonfigurasi pengaturan keamanan adaptor Thunderbolt di dalam sistem operasi.Opsi adalah:●Enable Thunderbolt Technology Support (Aktifkan Dukungan Teknologi Thunderbolt)—Bawaan●Enable Thunderbolt Adapter Boot Support (Aktifkan Dukungan Boot Adaptor Thunderbolt)●Enable Thunderbolt Adapter Pre-boot Modules (Aktifkan Modul Pra-Boot Adaptor Thunderbolt)Pilih satah satu opsi:●Security level - No Security (Level keamanan - Tidak Ada Keamanan)●Security level - User Authorization (Level keamanan - Otorisasi Pengguna)—Bawaan●Security level - Secure Connect (Level Keamanan - Sambungan Aman)●Security level - Display Port Only (Level keamanan - Hanya Display Port Saja)
Thunderbolt Auto Switch (Penyalaan Otomatis Thunderbolt)	Memungkinkan secara otomatis beralih opsi thunderbolt.
USB PowerShare	Bidang ini mengonfigurasikan karakter fitur USB PowerShare.Opsi ini memungkinkan Anda untuk mengisi daya perangkat eksternal menggunakan baterai sistem tersimpan melalui port USB PowerShare (dlinonaktifkan secara bawaan).●Aktifkan USB PowerShare
Audio	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan kontroler audio yang terintegrasi. Secara bawaan, opsiAktifkan Audio dipilih.Opsi adalah:●Aktifkan Mikrofon●Aktifkan Speaker InternalOpsi ini ditetapkan secara bawaan.
Penerangan Keyboard	Kolom ini memungkinkan Anda memilih mode operasi fitur pencahayaan keyboard. Tingkat pencahayaan keyboard dapat disetel dari 0% hingga 100%.Opsi adalah:●Disabled (Dinonaktifkan)●Redup●Bright (Terang)—Bawaan

Tabel 4. Konfigurasi Sistem (lanjutan)

Opsi Deskripsi
Waktu mati Lampu Latar Keyboard saat menggunakan daya AC	Memungkinkan penetapan nilai batas waktu untuk lampu latar keyboard ketika adaptor AC dipasang ke sistem. Nilai batas waktu Lampu Latar Keyboard hanya berlaku saat lampu latar diaktifkan.5 seconds (5 detik)10 seconds (10 detik)—Bawaan15 seconds (15 detik)30 seconds (30 detik)1 minute (1 menit)5 minutes (5 menit)15 minutes (15 menit)Tidak pernah
Waktu mati Lampu Latar Keyboard saat menggunakan Baterai	Memungkinkan penetapan nilai batas waktu untuk lampu latar keyboard ketika sistem hanya berjalan menggunakan daya baterai. Nilai batas waktu Lampu Latar Keyboard hanya berlaku saat lampu latar diaktifkan.5 seconds (5 detik)10 seconds (10 detik)—Bawaan15 seconds (15 detik)30 seconds (30 detik)1 minute (1 menit)5 minutes (5 menit)15 minutes (15 menit)Tidak pernah
Layar sentuh Kolom ini mengontrol apakah layar sentuh diaktifkan atau dinonaktifkan.
Mode Tidak Mencolok Memungkinkan Anda untuk mematikan semua emisi cahaya dan suara dalam sistem saat Anda menekan Fn + F7. Opsi ini diaktifkan secara bawaan.
Perangkat lain-lain	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan berbagai perangkat terpasang.Enable Camera (Aktifkan Kamera)—BawaanEnable Hard Drive Free Fall Protection (Aktifkan Proteksi Jatuh Bebas Hard Drive)—BawaanEnable Secure Digital (SD) Card (Mengaktifkan Kartu SD)—BawaanBoot kartu Secure Digital (SD)Mode Hanya Baca Kartu Secure Digital (SD)
MAC Address Pass-Through	Fitur ini menggantikan alamat MAC NIC eksternal (di dock atau dongle yang didukung) dengan alamat MAC yang dipilih dari sistem. Opsi bawaan adalah menggunakan Alamat MAC Passthrough.Ketika opsi NIC Terintegrasi dipilih, kami merekomendasikan salah satu dari berikut:Nonaktifkan NIC terintegrasi di BIOS untuk mencegah masalah dari beberapa NIC pada jaringan dengan alamat MAC yang sama.Jika NIC Terintegrasi tidak dapat dinonaktifkan, jangan sambungkan ke jaringan yang sama dengan dongle dock atau Ethernet USB Anda.

Opsi layar video

Tabel 5. Video

Opsi Deskripsi
Kecerahan Layar	Memungkinkan Anda untuk mengatur kecerahan display tergantung pada sumber daya. Pada baterai (50% secara bawaan) dan pada daya AC (100% secara bawaan).
Grafis yang Dapat Dialihkan	Opsi ini mengaktifkan atau menonaktifkan teknologi grafis yang dapat dialihkan seperti NVIDIA Optimus dan SMD PowerExpress.Seharusnya hanya diaktifkan untuk Windows 7 dan versi Windows atau OS Ubuntu yang lebih baru. Fitur ini tidak berlaku untuk sistem operasi lain.

Security (Keamanan)

Tabel 6. Security (Keamanan)

Opsi Deskripsi
Kata Sandi Admin	Memungkinkan Anda untuk mengatur, mengubah, atau menghapus kata sandi administrator (admin).Entri untuk mengatur kata sandi adalah:Masukkan kata sandi lama:Masukkan kata sandi baru:Konfirmasi kata sandi baru:Klik OKsetelah Anda selesai mengatur kata sandi.1CATATAN:Untuk login pertama kali, kolom "Masukkan kata sandi lama:" ditandai dengan "Tidak diatur". Maka, kata sandi harus diatur saat pertama kali Anda login lalu Anda dapat mengubah atau menghapus kata sandi.
Kata Sandi sistem	Memungkinkan Anda untuk mengatur, mengubah, atau menghapus kata sandi Sistem.Entri untuk mengatur kata sandi adalah:Masukkan kata sandi lama:Masukkan kata sandi baru:Konfirmasi kata sandi baru:Klik OKsetelah Anda selesai mengatur kata sandi.1CATATAN:Untuk login pertama kali, kolom "Masukkan kata sandi lama:" ditandai dengan "Tidak diatur". Maka, kata sandi harus diatur saat pertama kali Anda login lalu Anda dapat mengubah atau menghapus kata sandi.
Kata Sandi Kuat	Memungkinkan Anda untuk menerapkan opsi untuk selalu menetapkan kata sandi yang kuat.Aktifkan Kata Sandi KuatOpsi ini tidak ditetapkan secara bawaan.
Konfigurasi Kata Sandi	Anda dapat menentukan panjang kata sandi Anda. Min = 4, Maks = 32
Memintas Kata Sandi	Memungkinkan Anda untuk memintas kata sandi Sistem dan kata sandi HDD Internal, saat diatur, selama restart sistem.Klik salah satu opsi:Disabled (Nonaktif)—BawaanLewati boot ulang

Tabel 6. Security (Keamanan) (lanjutan)

Opsi Deskripsi
Perubahan Kata Sandi	Memungkinkan Anda untuk mengubah kata sandi Sistem saat kata sandi administrator diatur.●Izinkan Perubahan Kata Sandi Non-AdminOpsi ini ditetapkan secara bawaan.
Perubahan Pengaturan Non-Admin	Memungkinkan Anda untuk menentukan apakah perubahan opsi pengaturan diperbolehkan ketika Kata Sandi Administrator telah ditetapkan. Jika dinonaktifkan, opsi pengaturan dikunci oleh kata sandi admin.●Izinkan Perubahan Sakelar NirkabelOpsi ini tidak ditetapkan secara bawaan.
Pembaruan Firmware Kapsul UEFI	Memungkinkan Anda untuk memperbarui BIOS sistem melalui paket pembaruan kapsul UEFI.●Aktifkan Pembaruan Firmware Kapsul UEFIOpsi ini ditetapkan secara bawaan.
TPM 2.0 Security	Memungkinkan Anda untuk mengaktifkan Trusted Platform Module (TPM) selama POST.Opsi adalah:●TPM On (TPM Hidup)—Bawaan●Clear (Hapus)●Lewati PPI untuk Mengaktifkan Perintah—Bawaan●Lewati PPI untuk Perintah Menonaktifkan●Lewati PPI untuk Perintah Penghapusan●Pengaktifan Pengesahan—Bawaan●Pengaktifan Penyimpanan Utama—Bawaan●SHA-256—Bawaan
Absolute (R)	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan perangkat lunak Computrace bawaan.Opsi adalah:●Nonaktifkan●Disable (Nonaktifkan)●Aktifkan—Bawaan
OROM keyboard Access (Akses OROM Keyboard)	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan layar konfigurasi ROM Opsi melalui tombol pintasan selama booting.●Enable (Aktifkan)—Bawaan●Disable (Nonaktifkan)●Satu Kali Diaktifkan
Penguncian Pengaturan Admin	Memungkinkan Anda untuk mencegah pengguna memasuki Pengaturan ketika kata sandi administrator diatur.●Aktifkan Penguncian Pengaturan AdminOpsi ini tidak ditetapkan secara bawaan.
Master Password Lockout	Memungkinkan Anda menonaktifkan dukungan kata sandi utama.●Enable Master Password Lockout (Aktifkan Penguncian Kata Sandi Master)Opsi ini tidak ditetapkan secara bawaan.1|CATATAN:Kata sandi Hard Disk harus dihapus sebelum pengaturan dapat diubah.
Mitigasi Keamanan SMM	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan perlindungan SMM Security Mitigation (Mitigasi Keamanan SMM) UEFI tambahan.●Mitigasi Keamanan SMM

Tabel 6. Security (Keamanan) (lanjutan)

Opsi Deskripsi
	Opsi ini tidak ditetapkan secara bawaan.

Boot Aman

Tabel 7. Boot Aman

Opsi Deskripsi
Mengaktifkan Boot Aman	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan Fitur Secure Boot (Boot Aman).●Secure Boot Enable (Boot Aman Diaktifkan)—Bawaan
Mengaktifkan Mode Boot	Perubahan pada mode pengoperasian Secure Boot (Boot Aman) mengubah perilaku Secure Boot untuk memungkinkan evaluasi tanda tangan driver UEFI.Pilih salah satu opsi:●Deployed Mode (Mode Menyebar)—Bawaan●Audit Mode (Mode Audit)
Pengelolaan Expert Key	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan Expert Key Management.●Mengaktifkan Mode KustomOpsi ini tidak ditetapkan secara bawaan.Opsi Key Management Mode Kustom adalah:●PK—Bawaan●KEK●db●dbx

Opsi Ekstensi Pelindung Perangkat Lunak Intel

Tabel 8. Intel Software Guard Extensions (Ekstensi Pelindung Perangkat Lunak Intel)

Opsi Deskripsi
Mengaktifkan Intel SGX	Kolom ini memungkinkan Anda untuk menyediakan lingkungan yang aman untuk menjalankan kode/menyimpan informasi sensitif dalam konteks sistem operasi utama.Klik salah satu opsi berikut:•Disabled (Dinonaktifkan)•Diaktifkan•Software controlled (Software yang Dikontrol)—Bawaan
Ukuran Memori Enclave	Opsi ini menetapkan SGX Enclave Reserve Memory Size (Ukuran Memori Cadangan SGX Enclave)Klik salah satu opsi berikut:•32 MB•64 MB•128 MB—Bawaan

Performance (Kinerja)

Tabel 9. Performance (Kinerja)

Opsi Deskripsi
Dukungan Core Multi	Kolom ini menentukan apakah proses memiliki satu atau semua inti yang diaktifkan. Kinerja beberapa aplikasi meningkat dengan core tambahan.•All (Semua)—Bawaan•1•2•3
Intel SpeedStep	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan mode Intel SpeedStep prosesor.•Enable Intel SpeedStep (Aktifkan Intel SpeedStep)Opsi ini ditetapkan secara bawaan.
Konrol Keadaan-C	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan kondisi tidur prosesor lainnya.•C States (Keadaan C)Opsi ini ditetapkan secara bawaan.
Intel TurboBoost	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan mode Intel TurboBoost dari prosesor.•Enable Intel TurboBoost (Aktifkan Intel TurboBoost)Opsi ini ditetapkan secara bawaan.
Hyper-Thread Control	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan HyperThreading dalam prosesor.•Disabled (Dinonaktifkan)•Enabled (Aktifkan)—Bawaan

Pengelolaan daya

Tabel 10. Power Management (Pengelolaan Daya)

Opsi Deskripsi
Perilaku AC	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan komputer dari pengaktifan otomatis ketika adaptor AC disambungkan.●Diaktifkan pada ACOpsi ini tidak diatur pada pengaturan standar.
Mengaktifkan Teknologi Kecepatan Pergeseran Intel	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan Teknologi Pergeseran Cepat Intel.●Enabled (Diaktifkan)—Bawaan
Waktu Penyalaan Otomatis	Memungkinkan Anda untuk mengatur waktu yang diinginkan agar komputer menyala secara otomatis.Opsi adalah:●Disabled (Dinonaktifkan)—Bawaan●Every Day (Setiap Hari)●Weekdays (Hari Kerja)●Select Days (Hari Terpilih)

Tabel 10. Power Management (Pengelolaan Daya) (lanjutan)

Opsi Deskripsi
	Opsi ini tidak diatur pada pengaturan standar.
Dukungan Mengaktifkan USB	Memungkinkan Anda untuk mengaktifkan perangkat USB untuk mengaktifkan sistem dari standby (siaga).Enable USB Wake Support (Aktifkan Dukungan Pengaktifan USB)Opsi ini tidak diatur pada pengaturan standar.
Kontrol Radio Nirkabel	Jika opsi ini diaktifkan, ini akan merasakan koneksi sistem ke jaringan kabel dan kemudian menonaktifkan radio nirkabel yang dipilih (WLAN dan/atau WWAN) Setelah terputus dari jaringan kabel, radio nirkabel yang dipilih akan diaktifkan kembali.Control WLAN radio (Kontrol radio WLAN)Control WWAN radio (Kontrol radio WWAN)Opsi ini tidak diatur pada pengaturan standar.
Pengaktifan pada LAN	Opsi ini memungkinkan komputer untuk menyala dari keadaan mati jika dipicu oleh sinyal LAN tertentu. Pengaktifan dari kondisi Standby tidak dipengaruhi oleh pengaturan ini dan harus diaktifkan dalam sistem pengoperasian. Fitur ini hanya bekerja jika komputer terhubung dengan catu daya AC.Disabled (Dinonaktifkan)—Bawaan - Tidak membolehkan sistem untuk aktif oleh sinyal LAN khusus ketika menerima sinyal pengaktifan dari LAN atau LAN nirkabel.LAN Only (LAN Saja) - Memungkinkan sistem untuk diaktifkan oleh sinyal LAN khusus.WLAN Only (WLAN Saja) - Memungkinkan sistem untuk diaktifkan oleh sinyal WLAN khusus.LAN or WLAN (LAN atau WLAN) - Memungkinkan sistem untuk diaktifkan oleh sinyal LAN khusus atau sinyal LAN nirkabel.
Block Sleep	Memungkinkan Anda untuk memblok komputer memasuki kondisi tidur (keadaan S3) di Lingkungan OS.
Konfigurasi Isi Daya Baterai Lanjutan	Opsi ini membantu Anda untuk meningkatkan kesehatan baterai. Dengan mengaktifkan opsi ini, sistem anda menggunakan standar pengisian algoritma dan teknik lainnya selama jam non-kerja untuk meningkatkan kesehatan baterai.
Konfigurasi Isi Daya Baterai Utama	Memungkinkan Anda untuk memilih modus pengisian baterai.Opsi adalah:Adaptive (Adaptif)—BawaanStandard (Standar) - Mengisi penuh baterai Anda pada laju standar.ExpressCharge (Pengisian Ekspres)- Baterai dapat diisi dalam waktu yang lebih singkat menggunakan teknologi pengisian cepat dari Dell.Primarily AC use (Penggunaan Utama Daya AC).Custom (Pengisian Sesuai Keinginan).Jika Custom Charge (Pengisian Sesuai Keinginan) dipilih, Anda dapat juga menconfigurasi Custom Charge Start (Pemulaian Pengisian Daya Sesuai Keinginan) dan Custom Charge Stop (Penghentian Pengisian Sesuai Keinginan).CATATAN: Semua modus pengisian mungkin tidak tersedia bagi semua baterai. Untuk mengaktifkan opsi ini, nonaktifkan opsi Konfigurasi Pengisian Baterai Lanjutan.

POST behavior (Perilaku POST)

Tabel 11. POST Behavior (Perilaku POST)

Opsi Deskripsi
Peringatan Adaptor	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan peringatan pengaturan sistem (BIOS) saat menggunakan adaptor daya tertentu.●Enable Adapter Warnings (Aktifkan Peringatan Adaptor)—Bawaan

Tabel 11. POST Behavior (Perilaku POST) (lanjutan)

Opsi Deskripsi
Mengaktifkan Numlock	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan opsi Numlock ketika komputer melakukan boot.●Enable Numlock (Aktifkan Numlock)—Bawaan
Opsi Penguncian Fn	Memungkinkan Anda untuk membiarkan kombinasi kunci Fn + Esc mengalihkan perilaku utama F1-F12 antara fungsi standar dan fungsi sekundernya. Jika Anda menonaktifkan opsi ini, Anda tidak bisa mengalihkan perilaku utama tombol-tombol ini secara dinamis.●Fn Lock (Tombol Fn)—BawaanKlik salah satu opsi berikut:●Lock Mode Disable/Standard (Penonaktifan Mode Penguncian/Standar)●Lock Mode Enable/Secondary (Pengaktifan Mode Kunci/Sekunder)—Bawaan
Boot Cepat	Memungkinkan Anda untuk mempercepat proses booting dengan melewatkan beberapa langkah kompatibilitas.Klik salah satu opsi berikut:●Minimal●Thorough (Teliti)—Bawaan●Auto (Otomatis)
Extended BIOS POST Time	Memungkinkan Anda untuk membuat tambahan penundaan boot awal.Klik salah satu opsi berikut:●0 seconds (10 detik)—Bawaan●5 seconds (5 detik)●10 seconds (10 detik)
Logo Layar Penuh	Memungkinkan Anda menampilkan logo layar penuh jika gambar Anda cocok dengan resolusi layar.●Aktifkan Logo Layar PenuhOpsi ini tidak diatur pada pengaturan standar.
Tanda Indikasi Kehidupan	Memungkinkan sistem untuk menunjukkan selama POST bahwa penekanan tombol daya telah diakui dengan menyalakan lampu latar keyboard.
Peringatan dan Kesalahan	Memungkinkan Anda untuk memilih opsi yang berbeda untuk berhenti, meminta dan menunggu input pengguna, lanjutkan saat peringatan dideteksi tapi jeda saat kesalahan, atau anjut saat peringatan atau kesalahan dideteksi selama proses POST.Klik salah satu opsi berikut:●Prompt on Warnings and Errors (Permintaan pada Peringatan dan Kesalahan)—Bawaan●Lanjutkan pada Peringatan●Melanjutkan Peringatan dan Kekeliruan

Virtualization support (Dukungan virtualisasi)

Tabel 12. Virtualization Support (Dukungan Virtualisasi)

Opsi Deskripsi
Virtualization	Opsi ini menetapkan apakah Virtual Machine Monitor (VMM) dapat memanfaatkan kemampuan perangkat keras tambahan yang disediakan oleh teknologi Intel Virtualization.●Enable Intel Virtualization Technology (Aktifkan Teknologi Virtualisasi Intel)Opsi ini ditetapkan secara bawaan.

Tabel 12. Virtualization Support (Dukungan Virtualisasi) (lanjutan)

Opsi Deskripsi
VT for Direct I/O	Mengaktifkan atau menonaktifkan Virtual Machine Monitor (VMM) dari menggunakan kemampuan perangkat keras tambahan yang disediakan oleh teknologi Intel Virtualization untuk I/O langsung.●Enable VT for Direct I/O (Aktifkan VT untuk I/O Langsung)Opsi ini ditetapkan secara bawaan.

Opsi nirkabel

Tabel 13. Wireless (Nirkabel)

Opsi Deskripsi
Sakelar Nirkabel	Memungkinkan Anda untuk memilih perangkat nirkabel yang dapat dikontrol oleh switch nirkabel.Opsi adalah:WWANGPS (pada Modul WWAN)WLANBluetoothSemua opsi diaktifkan secara bawaan.
Mengaktifkan Perangkat Nirkabel	Memungkinkan Anda untuk mengaktifkan atau menonaktifkan piranti nirkabel.Opsi adalah:WWAN/GPSWLANBluetoothSemua opsi diaktifkan secara bawaan.

Maintenance (Pemeliharaan)

Tabel 14. Maintenance (Pemeliharaan)

Opsi Deskripsi
Tag Servis	Menampilkan tag servis komputer Anda.
Tag Aset	Memungkinkan Anda untuk membuat tag aset sistem jika tag aset belum ditetapkan.Opsi ini tidak ditetapkan secara bawaan.
Penurunan Versi BIOS	Memungkinkan Anda untuk mem-flash revisi sebelumnya dari firmware sistem.●Aktifkan Penurunan Versi BIOSOpsi ini ditetapkan secara bawaan.
Menghapus Data	Memungkinkan Anda untuk menghapus data secara aman dari semua perangkat penyimpanan internal.●Hapus pada Boot BerikutnyaOpsi ini tidak ditetapkan secara bawaan.
Pemulihan BIOS	BIOS Recovery from Hard Drive (Pemulihan BIOS dari Hard Disk)—Opsi ini ditetapkan secara bawaan. Memungkinkan Anda untuk memulihkan kondisi BIOS yang terkorupsi dari file pemulihan pada HDD atau dari drive USB eksternal.

Tabel 14. Maintenance (Pemeliharaan) (lanjutan)

Opsi Deskripsi
	BIOS Auto-Recovery (Pemulihan Otomatis BIOS)— Memungkinkan Anda untuk memulihkan BIOS secara otomatis. i|CATATAN:Kolom BIOS Recovery from Hard Drive (Pemulihan BIOS dari Hard Disk) harus diaktifkan.Always Perform Integrity Check (Selalu Lakukan Pemeriksaan Integritas)—Melakukan pemerikasaan integritas pada setiap boot.

Log sistem

Tabel 15. System Logs (Log Sistem)

Opsi Deskripsi
Peristiwa BIOS	Memungkinkan Anda untuk menampilkan dan menghapus peristiwa Pengaturan Sistem (BIOS) POST
Peristiwa Termal	Memungkinkan Anda untuk menampilkan dan menghapus peristiwa Pengaturan Sistem (Termal).
Peristiwa Daya	Memungkinkan Anda untuk menampilkan dan menghapus peristiwa Pengaturan Sistem (Daya).

Memperbarui BIOS

Memperbarui BIOS pada Windows

PERHATIAN: Jika BitLocker tidak ditangguhkan sebelum memperbarui BIOS, saat berikutnya Anda melakukan booting ulang sistem, BitLocker tidak akan mengenali kunci BitLocker. Anda kemudian akan diminta untuk memasukkan kunci pemulihan untuk melanjutkan dan sistem akan meminta ini pada setiap booting ulang. Jika kunci pemulihan tidak diketahui, ini dapat menyebabkan kehilangan data atau pemasangan ulang sistem operasi yang tidak diperlukan. Untuk informasi lebih lanjut tentang hal ini, lihat Artikel Pengetahuan: https://www.dell.com/support/article/sln153694

1. Kunjungi www.dell.com/support.
2. Klik Product support (Dukungan produk). Di kotak Search support (Dukungan pencarian), masukkan Tag Servis komputer Anda, lalu klik Search (Cari).

CATATAN: Jika Anda tidak memiliki Tag Servis, gunakan fitur SupportAssist untuk mengidentifikasi komputer Anda secara otomatis. Anda juga dapat menggunakan ID produk atau menelusuri model komputer Anda secara manual.

1. Klik Drivers & Downloads (Driver dan Unduhan). Luaskan Find drivers (Temukan driver).
2. Pilih sistem operasi yang terpasang di komputer Anda.
3. Dalam daftar menurun Category (Kategori), pilih BIOS.
4. Pilih versi BIOS terbaru, dan klik Unduh untuk mengunduh file BIOS untuk komputer Anda.
5. Setelah pengunduhan selesai, lihat folder tempat Anda menyimpan file pembaruan BIOS tersebut.
6. Klik dua kali pada ikon file pembaruan BIOS dan ikuti petunjuk pada layar.

Untuk informasi lebih lanjut, lihat artikel basis pengetahuan 000124211 di www.dell.com/support.

Memperbarui BIOS di Linux dan Ubuntu

Untuk memperbarui BIOS sistem pada komputer yang diinstal dengan Linux atau Ubuntu, lihat artikel basis pengetahuan 000131486 di www.dell.com/support.

Memperbarui BIOS menggunakan drive USB di Windows

PERHATIAN: Jika BitLocker tidak ditangguhkan sebelum memperbarui BIOS, saat berikutnya Anda melakukan booting ulang sistem, BitLocker tidak akan mengenali kunci BitLocker. Anda kemudian akan diminta untuk memasukkan kunci pemulihan untuk melanjutkan dan sistem akan meminta ini pada setiap booting ulang. Jika kunci pemulihan tidak diketahui, ini dapat menyebabkan kehilangan data atau pemasangan ulang sistem operasi yang tidak diperlukan. Untuk informasi lebih lanjut tentang hal ini, lihat Artikel Pengetahuan: https://www.dell.com/support/article/sln153694

1. Ikuti prosedur dari langkah 1 hingga langkah 6 di Memperbarui BIOS di Windows untuk mengunduh file program pengaturan BIOS terbaru.
2. Buat drive USB yang dapat di-boot. Untuk informasi lebih lanjut, lihat artikel basis pengetahuan 000145519 di www.dell.com/support.
3. Salin file program pengaturan BIOS ke drive USB yang dapat di-boot.
4. Sambungkan drive USB yang dapat di-boot ke komputer yang memerlukan pembaruan BIOS.
5. Nyalakan kembali komputer dan tekan F12.
6. Pilih drive USB dari One Time Boot Menu (Menu Boot Satu Kali).
7. Ketik nama file program pengaturan BIOS dan tekan Enter. BIOS Update Utility (Utilitas Pembaruan BIOS) ditampilkan.
8. Ikuti instruksi pada layar untuk menyelesaikan pembaruan BIOS.

Memperbarui BIOS dari menu boot F12 One-Time

Perbarui BIOS komputer Anda menggunakan file update.exe BIOS yang disalin ke drive USB FAT32 dan jalankan booting dari menu booting Satu Kali F12.

PERHATIAN: Jika BitLocker tidak ditangguhkan sebelum memperbarui BIOS, saat berikutnya Anda melakukan booting ulang sistem, BitLocker tidak akan mengenali kunci BitLocker. Anda kemudian akan diminta untuk memasukkan kunci pemulihan untuk melanjutkan dan sistem akan meminta ini pada setiap booting ulang. Jika kunci pemulihan tidak diketahui, ini dapat menyebabkan kehilangan data atau pemasangan ulang sistem operasi yang tidak diperlukan. Untuk informasi lebih lanjut tentang hal ini, lihat Artikel Pengetahuan: https://www.dell.com/support/article/sln153694

Pembaruan BIOS

Anda dapat menjalankan file pembaruan BIOS dari Windows menggunakan drive USB yang dapat di-boot atau Anda juga dapat memperbarui BIOS dari menu boot Satu-Kali F12 pada komputer.

Sebagian besar komputer Dell yang dibuat setelah tahun 2012 memiliki kemampuan ini dan Anda dapat mengonfirmasinya dengan memboot sistem Anda ke Menu Boot Satu-Kali F12 untuk melihat apakah BIOS FLASH UPDATE terdaftar sebagai opsi boot untuk komputer Anda. Jika opsi tersebut terdaftar, maka BIOS mendukung opsi update BIOS ini.

CATATAN: Hanya komputer dengan opsi BIOS Flash Update di Menu Boot Satu-Kali F12 yang bisa menggunakan fungsi ini.

Memperbarui dari menu boot Satu-Kali

Untuk memperbarui BIOS Anda dari menu boot Satu Kali F12, Anda memerlukan:

• Drive USB yang diformat ke sistem file FAT32 (kunci tidak harus dapat di-boot).
• File BIOS yang dapat dijalankan yang Anda unduh dari situs web Dukungan Dell dan disalin ke dasar drive USB.
  ●Adaptor daya AC yang terhubung ke komputer.
  ●Baterai komputer fungsional untuk melakukan flash BIOS

Lakukan langkah-langkah berikut untuk menjalankan proses flash pembaruan BIOS dari menu F12:

PERHATIAN: Jangan matikan komputer selama proses pembaruan BIOS. Komputer dapat tidak bisa menjalankan booting jika Anda mematikan komputer.

1. Dari keadaan mati, masukkan drive USB tempat Anda menyalin flash ke port USB pada komputer.
2. Nyalakan komputer dan tekan F12 untuk mengakses Menu Boot Satu-Kali, pilih Pembaruan BIOS menggunakan mouse atau tombol panah lalu tekan Enter. Menu flash BIOS ditampilkan.
3. Klik Flash from file.
4. Pilih perangkat USB eksternal.

5. Pilih file dan klik dua kali file target flash, lalu tekan Submit (Ajukan).

6. Klik Update BIOS (Perbarui BIOS). Komputer dimulai ulang untuk mem-flash BIOS.

7. Komputer akan dimulai ulang setelah pembaruan BIOS selesai.

Kata sandi sistem dan pengaturan

Tabel 16. Kata sandi sistem dan pengaturan

Jenis kata sandi Deskripsi
Kata sandi sistem Kata sandi yang harus Anda masukkan untuk masuk ke sistem Anda.
Kata sandi pengaturan Kata sandi yang harus dimasukkan untuk mengakses dan membuat perubahan pada pengaturan BIOS komputer Anda.

Anda dapat membuat kata sandi sistem dan kata sandi pengaturan untuk mengamankan komputer Anda.

PERHATIAN: Fitur kata sandi menyediakan tingkat keamanan dasar untuk data di komputer Anda.
PERHATIAN: Siapa saja dapat mengakses data yang tersimpan pada komputer jika komputer tidak dikunci dan tidak diawasi.
i CATATAN: Fitur kata sandi sistem dan pengaturan dinonaktifkan.

Menetapkan kata sandi penyiapan sistem

Anda dapat menetapkan System or Admin Password (Kata Sandi Sistem atau Admin) hanya jika statusnya Not Set (Belum Ditentukan).

Untuk memasuki Pengaturan Sistem, tekan F12 segera setelah menyalakan (power-on) atau boot ulang.

1. Pada layar System BIOS (BIOS Sistem) atau System Setup (Pengaturan Sistem), pilih Security (Keamanan) lalu tekan Enter. Layar Security (Keamanan) ditampilkan.
2. Pilih System/Admin Password (Kata Sandi Sistem/Admin) dan buat kata sandi pada bidang Enter the new password (Masukkan kata sandi baru).

Gunakan panduan berikut untuk menetapkan kata sandi sistem:

• Kata sandi dapat memiliki hingga 32 karakter.
• Setidaknya satu karakter khusus: ! " # \$ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | }

• Angka 0 sampai 9.
  ●Huruf besar dari A sampai Z.
  ●Huruf kecil dari a sampai z.

• Ketikkan kata sandi sistem yang Anda masukkan sebelumnya pada bidang Confirm new password (Konfirmasi kata sandi baru) lalu klik OK.

• Tekan Esc dan simpan perubahan seperti yang diminta oleh pesan pop-up.
• Tekan Y untuk menyimpan perubahan.

Komputer akan dinyalakan kembali.

Menghapus atau mengubah kata sandi pengaturan sistem yang ada

Pastikan Status Kata Sandi Tidak Terkunci (pada Pengaturan Sistem) sebelum mencoba menghapus atau mengubah kata sandi Sistem dan/atau kata sandi Pengaturan yang ada. Anda tidak dapat menghapus atau mengubah kata sandi Sistem atau kata sandi Pengaturan yang ada Status Kata Sandi Terkunci.

Untuk memasuki Pengaturan Sistem, tekan F12 segera setelah menyalakan (power-on) atau boot ulang.

1. Pada layar BIOS Sistem atau Pengaturan Sistem, pilih Keamanan Sistem lalu tekan Enter. Layar Keamanan Sistem ditampilkan.
2. Pada layar Keamanan Sistem, pastikan bahwa Status Kata Sandi adalah Tidak Terkunci.

3. Pilih Kata Sandi Sistem, perbarui, atau hapus kata sandi sistem yang ada lalu tekan Enter atau Tab.

4. Pilih Kata Sandi Pengaturan, perbarui, atau hapus kata sandi pengaturan yang ada lalu tekan Enter atau Tab.

CATATAN: Jika Anda mengubah kata sandi Sistem dan/atau kata sandi Pengaturan, masukkan kembali kata sandi baru saat diminta. Jika Anda menghapus kata sandi Sistem dan/atau Pengaturan, konfirmasikan penghapusan ketika diminta.

1. Tekan Esc dan sebuah pesan meminta Anda untuk menyimpan perubahan.
2. Tekan Y untuk menyimpan perubahan dan keluar dari Pengaturan Sistem. Komputer akan dinyalakan kembali.

Menghapus pengaturan CMOS

PERHATIAN: Menghapus pengaturan CMOS akan mengatur ulang pengaturan BIOS pada komputer Anda.

1. Lepaskan kartu SD
2. Lepaskan penutup baterai
3. Lepaskan sambungan kabel baterai dari board sistem.
4. Lepaskanpenutup bawah
5. Lepaskan baterai sel berbentuk koin.
6. Tunggulah selama satu menit.
7. Pasang kembali baterai sel berbentuk koin.
8. Pasang kembali penutup bawah
9. Sambungkan kabel baterai ke board sistem.
10. Pasang kembali kartu SD.

Menghapus kata sandi BIOS (Pengaturan Sistem) dan Sistem

Untuk menghapus kata sandi sistem atau BIOS, hubungi dukungan teknis Dell seperti yang dijelaskan di www.dell.com/contactdell.

CATATAN: Untuk informasi tentang cara mengatur ulang kata sandi Windows atau aplikasi, lihat dokumentasi yang disertakan bersama Windows atau aplikasi Anda.

Pemecahan Masalah

Topik:

• Menangani baterai Litium-ion yang menggembung
• Diagnostik Enhanced Pre-Boot System Assessment — ePSA
• Tes mandiri terintegrasi (BIST)
•LED Diagnostik
•Memulihkan sistem operasi
•Atur Ulang Jam Waktu Nyata (RTC)
•LED status baterai
•Media rekam cadang dan opsi pemulihan
•Siklus daya WiFi
•Kuras daya flea sisa (jalankan reset pabrik/hard reset)

Menangani baterai Litium-ion yang menggembung

Seperti kebanyakan laptop, laptop Dell menggunakan baterai litium ion. Salah satu jenis baterai litium ion adalah baterai polimer litium ion. Kepopuleran baterai polimer litium ion meningkat dalam beberapa tahun terakhir dan menjadi standar dalam industri elektronik karena pelanggan memilihnya atas dasar faktor pembentuk yang tipis (khususnya denga laptop ultra-tipis baru) dan masa pakai baterai yang lama. Yang melekat dalam teknologi baterai polimer litium ion adalah potensi untuk penggembungan sel baterai.

Baterai yang menggembung dapat memengaruhi kinerja laptop. Untuk mencegah kemungkinan kerusakan lebih lanjut pada kerangka perangkat atau komponen internal yang menyebabkan gangguan fungsi, hentikan penggunaan laptop dan kosongkan daya dengan memutuskan sambungan adaptor AC dan membiarkan daya baterai terkuras.

Baterai yang menggembung tidak boleh digunakan dan harus diganti, dan dibuang dengan benar. Kami menyarankan Anda untuk menghubungi dukungan produk Dell untuk opsi mengganti baterai yang menggembung menurut ketentuan jaminan yang berlaku atau kontrak layanan, termasuk opsi untuk penggantian oleh teknisi layanan resmi Dell.

Panduan untuk menangani dan mengganti baterai Litium ion adalah sebagai berikut:

●Hati-hati saat menangani baterai Lithium-ion.
- Kosongkan daya baterai sebelum membuangnya ke sistem. Untuk mengosongkan daya baterai, cabut adaptor AC dari sistem dan operasikan sistem hanya dengan daya baterai. Saat sistem tidak lagi menyala ketika tombol daya ditekan, daya baterai benar-benan telah kosong.
- Jangan menghancurkan, menjatuhkan, memotong, atau menembus baterai dengan benda asing.
- Jangan memaparkan baterai ke suhu tinggi, atau membongkar kemasan dan sel baterai.
●Jangan menekan permukaan baterai.
•Jangan menekuk baterai.
- Jangan gunakan alat jenis apa pun untuk mencungkil baterai.
- Jika baterai terjebak di dalam perangkat akibat menggembung, jangan coba untuk melepaskannya karena tusukan, bengkokan, atau menghancurkan baterai bisa menjadi berbahaya.
- Jangan mencoba untuk memasang kembali baterai yang rusak atau menggembung ke laptop.
- Baterai menggembung yang dijamin garansi harus dikembalikan ke Dell dalam wadah pengiriman yang disetujui (disediakan oleh Dell) guna mematuhi peraturan transportasi. Baterai menggembung yang tidak dijamin garansi harus dibuang di pusat daur ulang yang disetujui. Hubungi dukungan produk Dell di https://www.dell.com/support untuk mendapatkan bantuan dan petunjuk lebih lanjut.
- Menggunakan baterai yang tidak disediakan oleh Dell atau yang tidak kompatibel dapat meningkatkan risiko kebakaran atau ledakan. Ganti baterai hanya dengan baterai kompatibel yang dibeli dari Dell dan didesain untuk digunakan dengan komputer Dell Anda. Jangan gunakan baterai dari komputer lain pada komputer Anda. Selalu beli baterai asli dari https://www.dell.com atau hubungi langsung Dell.

Baterai Litium ion dapat menggembung karena berbagai alasan seperti usia, jumlah siklus pengisian, atau terpapar panas tinggi. Untuk informasi lebih lanjut tentang cara meningkatkan kinerja dan masa pakai baterai laptop Anda, dan untuk meminimalkan kemungkinan masalah, lihat Baterai Laptop Dell - Pertanyaan yang Sering Diajukan.

Diagnostik EPSA (juga dikenal sebagai sistem diagnostik) melakukan pemeriksaan lengkap hardware Anda. EPSA tertanam dengan BIOS dan diluncurkan oleh BIOS secara internal. Diagnostik sistem tertanam memberikan satu set opsi untuk grup perangkat tertentu atau perangkat yang memungkinkan Anda untuk:

Diagnostik ePSA dapat dimulai dengan menekan tombol FN+PWR saat menyalakan komputer.

• Jalankan tes secara otomatis atau dalam mode interaktif
• Ulagi tes
  ●Tampilkan atau simpan hasil tes
• Jalankan tes menyeluruh untuk memasukkan opsi-opsi tes tambahan guna memberikan informasi tambahan tentang perangkat(-perangkat) yang gagal
• Lihat pesan status yang memberi tahu Anda apakah tes berhasil diselesaikan
  ●Lihat pesan galat yang memberi tahu Anda tentang masalah yang dijumpai selama pengujian

CATATAN: Beberapa tes untuk perangkat tertentu membutuhkan interaksi pengguna. Selalu pastikan bahwa Anda hadir di terminal komputer ketika tes diagnostik dilakukan.

Menjalankan Diagnostik ePSA

Mintalah boot diagnostik dengan salah satu metode yang disarankan di bawah ini:

1. Nyalakan komputer.
2. Saat komputer booting, tekan tombol F12 saat logo Dell ditampilkan.
3. Pada layar menu boot, gunakan tombol panah Naik/Turun untuk memilih opsi Diagnostics (Diagnostik) kemudian tekan Enter (Masuk).

CATATAN: Jendela Enhanced Pre-boot System Assessment (Penilaian sistem Praboot yang Ditingkatkan) menampilkan dan menyebutkan semua perangkat yang terdeteksi di komputer. Diagnostik mulai menjalankan tes pada semua perangkat yang terdeteksi.

1. Tekan panah di pojok kanan bawah untuk membuka daftar halaman. Item terpilih akan dicantumkan dan diuji.
2. Untuk menjalankan tes diagnostik pada perangkat tertentu, tekan Esc dan klik Yes (Ya) untuk menghentikan tes diagnostik.
3. Pilih perangkat dari panel kiri dan klik Run Tests (Jalankan Tes).
4. Jika ada masalah apa pun, kode galat akan ditampilkan. Catat kode eror dan hubungi Dell.

Tes mandiri terintegrasi (BIST)

M-BIST

M-BIST (Tes Mandiri Bawaan) adalah alat diagnostik tes mandiri bawaan board sistem yang meningkatkan akurasi diagnostik kegagalan pengontrol tertanam (EC) board sistem.

CATATAN: M-BIST dapat dimulai secara manual sebelum POST (Tes Mandiri Daya Menyala).

Cara menjalankan M-BIST

CATATAN: M-BIST harus dimulai pada sistem dari keadaan daya mati yang terhubung dengan daya AC atau hanya dengan baterai.

1. Tekan dan tahan kedua tombol M pada keyboard dan tombol daya untuk memulai M-BIST.
2. Dengan kedua tombol M dan tombol daya yang ditahan, LED indikator baterai dapat menunjukkan dua status: a. OFF: Tidak terdeteksi kesalahan dengan board sistem

b. AMBER: Mengindikasikan adanya masalah pada board sistem

1. Jika terjadi kegagalan dengan board sistem, LED status baterai akan berkedip dengan salah satu dari kode kesalahan berikut selama 30 detik:

Tabel 17. Kode kesalahan LED

Pola Berkedip Masalah yang Mungkin Terjadi
Kuning Putih
2 1 Kegagalan CPU
2 8 Kegagalan Rel Daya LCD
11 Kegagalan Deteksi TPM
2 4 Kegagalan SPI yang tidak dapat dipulihkan

1. Jika tidak ada kegagalan dengan board sistem, LCD akan menampilkan siklus layar warna solid yang dijelaskan di bagian LCD-BIST selama 30 detik lalu mati.

Tes rel Daya LCD (L-BIST)

L-BIST adalah peningkatan untuk satu diagnostik kode kesalahan LED dan secara otomatis dimulai selama POST. L-BIST akan memeriksa rel daya LCD. Jika tidak ada daya yang disuplai ke LCD (mis. sirkuit L-BIST gagal), LED status baterai akan berkedip dengan kode kesalahan [2,8] atau kode kesalahan [2,7].

CATATAN: Jika L-BIST gagal, LCD-BIST tidak dapat berfungsi karena tidak ada daya yang akan disuplai ke LCD.

Cara menjalankan Tes L-BIST:

1. Tekan tombol daya untuk memulai sistem.

2. Jika sistem tidak menyala secara normal, lihat LED status baterai:

3. Jika LED status berkedip dengan kode kesalahan [2,7], kabel display mungkin tidak disambungkan dengan benar.

4. Jika LED status baterai berkedip dengan kode kesalahan [2,8], berarti ada kegagalan pada rel daya LCD pada board sistem, sehingga tidak ada daya yang disuplai ke LCD.

5. Untuk kasus ketika kode kesalahan [2,7] ditampilkan, periksa apakah kabel display tersambung dengan benar.

6. Untuk kasus ketika kode kesalahan [2,8] ditampilkan, ganti board sistem.

Laptop Dell memiliki alat diagnostik bawaan yang membantu Anda menentukan ketidakwajaran layar yang Anda alami merupakan masalah bawaan dengan LCD (layar) laptop Dell atau dengan kartu video (GPU) dan pengaturan PC.

Saat Anda melihat kelainan layar seperti kerlip, distorsi, masalah kejernihan, gambar kabur atau buram, garis horizontal atau vertikal, warna memudar, dll., masalah ini merupakan praktik yang baik untuk mengisolasi LCD (layar) dengan menjalankan Tes Mandiri Bawaan (BIST).

Cara menjalankan Tes BIST LCD

1. Matikan laptop Dell.
2. Lepaskan sambungan setiap periferal yang tersambung ke laptop. Sambungkan hanya adaptor AC (charger) ke laptop.
3. Pastikan bahwa LCD (layar) bersih (tanpa partikel debu di permukaan layar).
4. Tekan dan tahan tombol D dan Power on (Nyalakan) laptop untuk masuk ke mode Tes Mandiri Bawaan (BIST) LCD. Tahan terus tombol D hingga sistem booting.
5. Layar akan menampilkan warna solid dan mengubah warna pada seluruh layar menjadi putih, hitam, merah, hijau, dan biru dua kali.
6. Lalu layar akan menampilkan warna putih, hitam, dan merah.
7. Periksa layar dengan hati-hati untuk mendeteksi kelainan (garis, warna kabur, atau distorsi pada layar).
8. Di akhir warna solid terakhir (merah), sistem akan mati.

CATATAN: Saat diluncurkan, diagnostik Dell SupportAssist Pre-boot akan memulai BIST LCD terlebih dahulu sambil menunggu intervensi pengguna untuk mengonfirmasi fungsionalitas LCD.

LED Diagnostik

Bagian ini memerinci fitur-fitur diagnostik LED baterai.

Kesalahan ditandai oleh LED Pengisian Daya/Status dua warna, bukan dengan kode bip. Pola kedip khusus terdiri atas pola kelip amber (jingga), lalu putih. Pola tersebut berulang.

i CATATAN: Pola diagnostik terdiri dari angka dua digit yang diwakili oleh kedip LED pada kelompok pertama (1–9) dalam warna kuning, lalu jeda 1,5 detik di mana LED mati, lalu kedip LED pada kelompok kedua (1–9) dalam warna putih. Ini kemudian dilanjutkan dengan jeda kedua selama tiga detik, dan LED mati, sebelum berulang dari awal kembali. Setiap kedipan LED berlangsung selama 0,5 detik.

Sistem tidak akan mati saat menampilkan Kode Kesalahan Diagnostik.

Kode Kesalahan Diagnostik selalu menggantikan penggunaan lain dari LED. Misalnya, pada Notebook, kode baterai untuk situasi Baterai Lemah atau Kegagalan Baterai tidak akan ditampilkan saat Kode Kesalahan Diagnostik sedang ditampilkan.

Tabel 18. LED Diagnostik

Pola Kedip		Masalah yang Mungkin Terjadi Solusi yang Disarankan
Kuning Putih
2 1 Kegagalan	CPU Pasang	kembali board sistem.
2 2 Kegagalan	Board Sistem	(termasuk masalah BIOS atau kesalahan ROM)	Lakukan flash ke BIOS versi terbaru. Jika masalah berlanjut, ganti board sistem.
2 3 Tidak ada	Memori atau	RAM yang terdeteksi Konfirmasi bahwa modul memori..	Telah terpasang dengan benar. Jika masalah berlanjut, ganti modul memori
2 4 Kegagalan	Memori/RAM	M Pasang kembali modul memori.
2 5 Memori yang tidak valid	Valid	terpasang Pasang kembali modul memori.
2 6 kesalahan	Chipset/board	sistem, Kegagalan jam, Kegagalan pintu A20, Kegagalan I/O super, Kegagalan pengontrol keyboard	Pasang kembali board sistem.
2 7 Kegagalan	LCD Memasang	kembali LCD.
2 8 Tidak ada	pasokan daya	ke LCD karena kegagalan rel daya LCD	Pasang kembali board sistem.
3 1 Gangguan	daya RTC Ganti baterai CMOS.
3 2 Kegagalan	PCI atau kartu video/chip Pasang kembali board sistem.
3 3 Gambar	Pemulihan BIOS	tidak ditemukan Lakukan flash ke BIOS versi terbaru. Jika masalah berlanjut, ganti board sistem.
3 4 Gambar	Pemulihan BIOS	ditemukan tetapi tidak valid Lakukan flash ke BIOS versi terbaru. Jika masalah berlanjut, ganti board sistem.
3 5 EC mengalami	gangguan pengurutan daya.	Lakukan flash ke BIOS	versi terbaru. Jika masalah berlanjut, ganti board sistem.
3 6 Korupsi	flash dideteksi	pleh SBIOS Lakukan flash ke BIOS versi terbaru. Jika masalah berlanjut, ganti board sistem.
3 7 Waktu menunggu	habis	pada ME untuk membalas pesan HECI	Lakukan flash ke BIOS versi terbaru. Jika masalah berlanjut, ganti board sistem.

Memulihkan sistem operasi

Ketika komputer Anda tidak dapat melakukan booting ke sistem operasi bahkan setelah mencoba berkali-kali, komputer secara otomatis memulai Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery adalah alat yang berdiri sendiri yang dipasang sebelumnya di semua komputer Dell yang diinstal dengan sistem operasi Windows. Dell SupportAssist OS Recovery terdiri dari alat untuk mendiagnosis dan memecahkan masalah yang mungkin terjadi sebelum komputer Anda melakukan booting ke sistem operasi. Ini memungkinkan Anda untuk mendiagnosis masalah perangkat keras, memperbaiki komputer Anda, membuat cadangan file Anda, atau mengembalikan komputer Anda ke keadaan pabrik.

Anda juga dapat mengunduhnya dari situs web Dukungan Dell untuk memecahkan masalah dan memperbaiki komputer Anda jika komputer gagal melakukan booting ke sistem operasi utama mereka karena kegagalan perangkat lunak atau perangkat keras.

Untuk informasi lebih lanjut tentang Dell SupportAssist OS Recovery, lihat Panduan Pengguna Dell SupportAssist OS Recovery di www.dell.com/serviceabilitytools. Klik SupportAssist lalu klik SupportAssist OS Recovery.

Atur Ulang Jam Waktu Nyata (RTC)

Fungsi atur ulang Jam Waktu Nyata (RTC) memungkinkan Anda atau teknisi servis memulihkan sistem Dell dari situasi No POST(Tanpa POST)/No Power (Tanpa Daya)/No Boot (Tanpa Boot). Jumper legacy yang mengaktifkan atur ulang RTC telah dihentikan pada model ini.

Mulai atur ulang RTC dengan sistem yang dimatikan dan tersambung ke daya AC. Tekan dan tahan tombol daya selama 20 detik. Sistem atur ulang RTC terjadi setelah Anda melepaskan tombol daya.

LED status baterai

Tabel 19. LED status baterai

Sumber Daya Perilaku LED Status	Daya Sistem Level Pengisian Baterai
Adaptor AC Solid Putih S0 0-100%
Adaptor AC Solid Putih S4/S5 < Daya Terisi Penuh
Adaptor AC Mati S4/S5 Daya Terisi Penuh
Baterai Kuning S0 <= 10%
Baterai Mati S0 > 10%
Baterai Mati S4/S5 0-100%

•S0 (ON) — Sistem menyala.
- S4—Sistem mengonsumsi daya paling kecil dibandingkan dengan semua status tidur lainnya. Sistem hampir dalam keadaan OFF (MATI), menunggu tambahan daya. Data konteks ditulis ke dalam hard disk.
•S5 (OFF) — Sistem dalam keadaan mati.

Media rekam cadang dan opsi pemulihan

Disarankan untuk membuat drive pemulihan guna memecahkan dan memperbaiki masalah yang mungkin terjadi dengan Windows. Dell menyarankan beberapa opsi untuk pemulihan sistem operasi Windows pada Dell PC Anda. Untuk informasi lebih lanjut, lihat Media Rekam Cadang dan Opsi Pemulihan Dell Windows.

Siklus daya WiFi

Jika komputer Anda tidak dapat mengakses internet karena masalah konektivitas WiFi, prosedur siklus daya WiFi dapat dilakukan. Prosedur berikut ini memberikan petunjuk tentang cara melakukan siklus daya WiFi:

CATATAN: Beberapa ISP (Penyedia Layanan Internet) menyediakan perangkat kombo modem/router.

1. Matikan komputer Anda.
2. Matikan modem.
3. Matikan router nirkabel.

4. Tunggu selama 30 detik.

5. Nyalakan router nirkabel.

6. Nyalakan modem.
7. Hidupkan komputer Anda.

Kuras daya flea sisa (jalankan reset pabrik/hard reset)

Daya flea adalah sisa listrik statis yang tetap ada di komputer bahkan setelah komputer dimatikan dan baterai dilepas.

Untuk keselamatan Anda, dan untuk melindungi komponen listrik sensitif di komputer, Anda diminta untuk menguras daya flea sisa atau mengganti komponen dalam komputer.

Menguras daya flea sisa, juga dikenal dengan menjalankan reset pabrik (hard reset), juga merupakan langkah pemecahan masalah umum jika komputer Anda tidak menyala atau boot ke sistem operasi.

Untuk menguras daya flea sisa (jalankan reset pabrik/hard reset)

1. Matikan komputer Anda.
2. Lepaskan adaptor daya dari komputer Anda.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Tekan dan tahan tombol daya selama 20 detik untuk menguras daya flea.
6. Pasang baterai.
7. Pasang penutup bawah.
8. Sambungkan adaptor daya untuk menghidupkan komputer Anda.
9. Hidupkan komputer Anda.

CATATAN: Untuk informasi lebih lanjut mengenai reset pabrik (hard reset), lihat artikel basis pengetahuan 000130881 di www.dell.com/support.

Mendapatkan bantuan

Topik:

• Menghubungi Dell

Menghubungi Dell

CATATAN: Jika Anda tidak memiliki koneksi internet aktif, Anda dapat menemukan informasi kontak pada tagihan pembelian, slip kemasan, kuitansi, atau katalog produk Dell.

Dell menyediakan beberapa dukungan berbasis online dan telepon serta opsi servis. Ketersediaan bervariasi menurut negara dan produk, dan sebagian layanan mungkin tidak tersedia di daerah Anda. Untuk menghubungi Dell atas masalah penjualan, dukungan teknis, atau layanan pelanggan:

1. Kunjungi Dell.com/support.
2. Pilih kategori dukungan Anda.
3. Verifikasikan negara atau wilayah Anda di daftar turun ke bawah Choose a Country/Region (Pilih Negara/Wilayah) di bagian bawah halaman.
4. Pilih layanan yang tepat atau link dukungan yang sesuai dengan kebutuhan Anda.
