PANDUAN PENGGUNA Inspiron 11z 1110 DELL

Kartu Internal dengan Teknologi Nirkabel Bluetooth

Baterai Sel Berbentuk Koin

Mini-Card Nirkabel

Pending in Prosesor

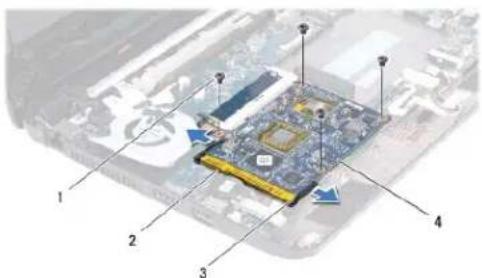

Papan Prosesor dan Memori

Panel I/O

Konektor Adaptor AC

Display

Papan Kamera

Board Sistem

Menjalankan Flashing BIOS

Spesifikasi Lengkap

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda mengoptimalkan penggunaan komputer Anda.

PERHATIAN: PERHATIAN menunjukkan kerusakan potensial pada perangkat keras atau kehllangan data yang mungkin terjadi dan memberitahukan Anda cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau kematian.

Informasi dalam dokumen ini dapat diubah tanpa pemberitahuan sebelumnya.

© 2009 Dell Inc. Hak cipta dilindungi undang-undang.

Dilarang keras memperbanyak materiel ini dalam cara apa pun tanpa izin tertulis Dell Inc.

Merek dagang yang digunakan dalam teks ini: Dell, logo DELL, dan Insiran merupakan merek dagang dari Dell Inc.; Bluetooth merupakan merek dagang terdaltar yang dimiliki oleh Bluetooth SIG, Inc. dan digunakan oleh Dell dengan Ilesen; Microsoft, Windows, Windows Vista, dan logo tombol start Windows Vista merupakan merek dagang atau merek dagang terdaltar dari Microsoft Corporation di Amerika Serikat dan/atau negara lainnya; Intel, Celeron, dan Pentium merupakan merek dagang dari Intel Corporation di AS dan negara lainnya.

Merek dagang dan nama dagang lain yang mungkin digunakan dalam dokumen ini mengacu ke entitas yang mengaku memiliki merek dan nama produk mereka. Dell Inc. tidak mengklaim kepemilikan dari merek dagang dan nama dagang selain millknya sendiri.

Model Resmi seri P03T; Tipe Resmi: P03T001

Agustus 2009 Rev. A00

Kombali ke Halaman Isi

Konektor Adaptor AC

Manual Servis Dell™ Inspiron™ 11

Melepaskan Konektor Adaptor AC

Memasang Kembali Konektor Adaptor AC

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Konektor Adaptor AC

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).

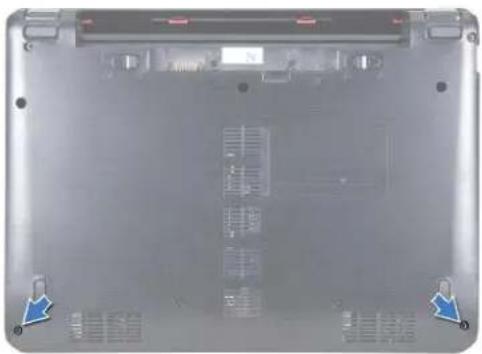

4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).

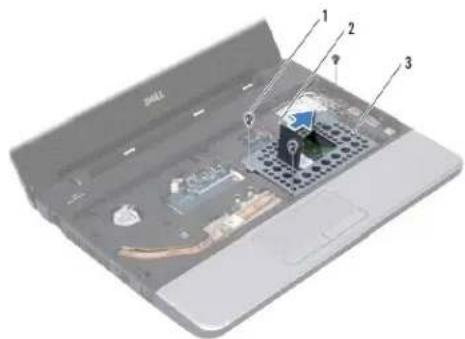

6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).
9. Lepaskan panel I/O (lihat Melepaskan Panel I/O).
10. Lepaskan kabel antena dari kartu WWAN, jika ada (lihat Melepaskan Kartu WWAN).

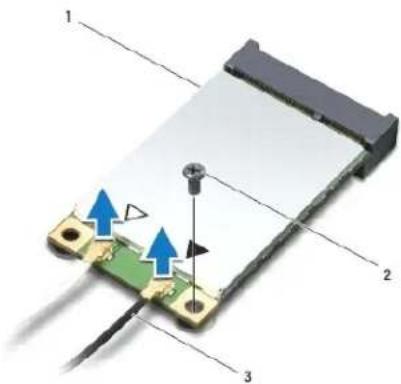

11. Lepaskan kabel antena dari kartu WLAN, jika ada (lihat Melepaskan Kartu WLAN).
12. Perhatikan perutean kabel dan keluarkan kabel antena Mini-Card secara hati-hati dari pengarah perutean.
13. Lepaskan kabel konektor adaptor AC dari konektor board sistem.
14. Lepaskan konektor adaptor AC pada dasar komputer.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Pasang konektor adaptor AC pada board sistem.
3. Sambungkan kabel konektor adaptor AC ke konektor board sistem.
4. Rutekan kabel antena Mini-Card melalui pengarah perutean.
5. Sambungkan kabel antena ke kartu WWAN, jika ada (lihat Memasang Kembali Kartu WWAN).
6. Sambungkan kabel antena ke kartu WLAN, jika ada (lihat Memasang Kembali Kartu WLAN).
7. Pasang kembali panel I/O (lihat Memasang Kembali Panel I/O).
8. Pasang kembali braket palm rest (Iihat Memasang Kembali Braket Palm Rest).
9. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
10. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
11. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).
12. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
13. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
14. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Sebelum Anda Mulai

Manual Servis Dell™ Inspiron™ 11

Peralatan yang Direkomendasikan
Mematikan Komputer Anda
Sebelum Mengerjakan Bagian Dalam Komputer

Manual ini berisi prosedur untuk melepaskan dan memasang komponen di komputer Anda. Kecuali jika disebutkan lain, setiap prosedur mengasumsikan bahwa kondisi berikut dilakukan:

1 Anda telah menjalankan tahapan di bagian Mematikan Komputer Anda dan Sebelum Mengerjakan Bagian Dalam Komputer.
Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.
Sebuah komponen dapat diganti atau—jika dibeli secara terpisah—dipasang dengan menjalankan prosedur pelepasan dengan urutan terbalik.

Peralatan yang Direkomendasikan

Prosedur dalam dokumen ini mungkin memerlukan peralatan berikut:

Obeng pipih kecil
Obeng Philips
1 Pencungkil plastik
Program update BIOS yang dapat dijalankan tersedia di support.dell.com

Mematikan Komputer Anda

PERHATIAN: Untuk mencegah hilangnya data, simpan dan tutup semua file dan tutup semua program yang terbuka sebelum Anda mematikan komputer.

1. Simpan dan tutup semua file yang terbuka, dan tutup semua program yang terbuka.
2. Matikan sistem pengoperasian; klik Start, klik tanda panah, kemudian klik Shut Down.
3. Pastikan komputer telah dimatkan. Jika komputer Anda tidak matl secara otomatis saat Anda menonaktifkan sistem pengoperasian, tekan dan tahan tombol daya hingga komputer mati.

Sebelum Mengerjakan Bagian Dalam Komputer

Gunakan panduan keselamatan berikut untuk membantu melindungi komputer Anda dari kerusakan potensial dan untuk memastikan keselamatan diri Anda.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Tangani semua komponen dan kartu dengan hati-hati. Jangan sentuh komponen atau bagian kontak pada kartu. Pegang kartu pada bagian tepinya atau pada bagian braket pemasangan logam. Pegang komponen seperti prosesor pada bagian tepinya, bukan pada pinnya.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Saat Anda melepaskan kabel, tarik konektor kabel atau tab penariknya, jangan tarik langsung kabelnya. Beberapa kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan kabel seperti ini, tekan bagian tab pengunci sebelum Anda melepaskan kabel. Saat Anda memisahkan konektor, pastikan konektor selalu berada dalam posisi lurus untuk mencegah pin konektor menjadi bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan kedua konektor telah diarahkan dan diluruskan dengan benar.
PERHATIAN: Untuk mencegah kerusakan komputer, jalankan langkah berikut sebelum Anda mulai mengerjakan bagian dalam komputer.

1. Pastikan permukaan tempat Anda bekerja datar dan bersih agar penutup komputer tidak tergores.
2. Matikan komputer Anda (lihat Memalikan Komputer Anda) dan semua perangkat yang terpasang.

PERHATIAN: Untuk melepaskan kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, kemudian lepaskan kabel dari perangkat jaringan.

1. Putuskan koneksi semua kabel telepon atau jaringan dari komputer.
2. Tekan dan keluarkan semua kartu yang terpasang dari Pembaca Kartu Memori.
3. Putuskan koneksi komputer Anda dan semua perangkat yang terpasang dari outlet listrik.
4. Putuskan koneksi semua perangkat yang terpasang dari komputer Anda.

PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

1. Lepaskan baterai (lihat Melepaskan Baterai).
2. Balikkan kembali komputer, buka display, dan tekan tombol daya untuk menghubungkan board sistem ke ground.

Kembali ke Halaman Isi

Menjalankan Flashing BIOS

Manual Servis Dell™ Inspiron™ 11

1. Pastikan adaptor AC tersambung dengan baik, baterai utama terpasang dengan benar, dan kabel jaringan telah disambungkan.
2. Nyalakan komputer.
3. Temukan file update BIOS terbaru untuk komputer Anda pada support.dell.com.
4. Klik Drivers & Downloads→ Select Model.
5. Pillih tipe produk pada daftar Select Your Product Family.
6. Pilih merek produk pada daftar Select Your Product Line.
7. Pilih nomor model produk pada daftar Select Your Product Model.

CATATAN: Jika Anda memilih model yang berbeda dan ingin memulai lagi, klik Start Over pada bagian kanan atas menu.

1. Klik Confirm.

2. Daftar hasil akan muncul di layar. Klik BIOS.

3. Klik Download Now untuk mendownload file BIOS terbaru. Jendela File Download akan muncul.

4. Klik Save untuk menyimpan file di desktop Anda. File akan didownload ke desktop Anda.

5. Klik Close jika jendela Download Complete muncul. Ikon file muncul pada desktop Anda dan berjudul sama dengan file update BIOS yang didownload.

6. Klik dua kali ikon file pada desktop dan ikuti prosedur yang ditampilkan pada layar.

Kembali ke Halaman Isi

Kartu Internal dengan Teknologi Nirkabel Bluetooth

Manual Servis Dell™ Inspiron™ 11

Melepaskan Kartu Bluetooth

Memasang Kembali Kartu Bluetooth

PERI NGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Jika Anda memesan kartu dengan teknologi nirkabel Bluetooth® bersama komputer, maka kartu akan sudah terpasang.

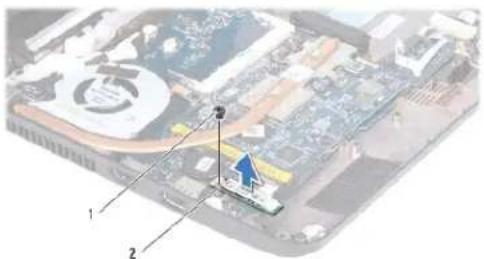

Melepaskan Kartu Bluetooth

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan baterai (lihat Melepaskan Baterai).
3. Lepaskan keyboard (lihat Melepaskan Keyboard).
4. Lepaskan palm rest (Ilhat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).
9. Lepaskan baut yang menahan kartu Bluetooth ke board sistem.
10. Angkat kartu Bluetooth untuk melepaskannya dari konektor board sistem.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Luruskan konektor pada kartu Bluetooth dengan konektor pada board sistem dan tekan perlahan.

3. Pasang kembali baut yang menahan kartu Bluetooth ke board sistem.
4. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Resl).
5. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
6. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
7. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).
8. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
9. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
10. Pasang kembali baterai (Iihat Memasang Kembali Bateral).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kombali ke Halaman Isi

Papan Kamera

Manual Servis Dell™ Inspiron™ 11

Melepaskan Papan Kamera

Memasang Kembali Papan Kamera

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

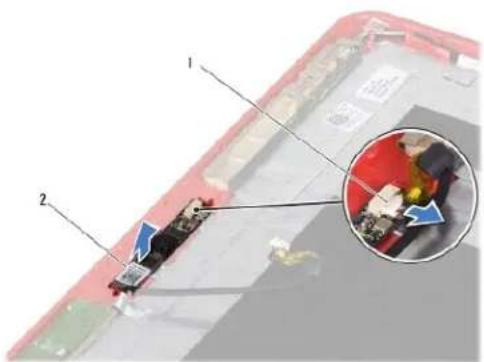

Melepaskan Papan Kamera

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).
9. Lepaskan unit display (lihat Melepaskan Unit Display).
10. Lepaskan tutup engsel (lihat Melepaskan Tutup Engsel).
11. Lepaskan bezel display (lihat Melepaskan Bezel Display).
12. Lepaskan panel display (lihat Melepaskan Panel Display).
13. Lepaskan kabel kamera dari konektornya pada papan kamera.
14. Lepaskan papan kamera dari penutup belakang display.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Memasang kembali papan kamera pada penutup display.
3. Sambungkan kabel kamera ke konektor pada papan kamera.
4. Pasang kembali panel display (lihat Memasang Kembali Panel Display).
5. Pasang kembali bezel display (lihat Memasang Kembali Bezel Display).
6. Pasang kembali tutup engsel (lihat Memasang Kembali Tutup Engsel).
7. Pasang kembali unit display (lihat Memasang Kembali Unit Display).
8. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
9. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
10. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
11. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
12. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).

13. Pasang kembali baterai (lihat Memasang Kembali Baterai).

14. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Spesifikasi Lengkap

Manual Servis Dell™ Inspiron™ 11

Dokumen ini menyediakan informasi yang mungkin diperlukan saat memasang peralatan, mengupdate driver, dan untuk mengupgrade komputer Anda.

CATATAN: Penawaran mungkin berbeda-beda di setiap wilayah. Untuk informasi lebih lanjut mengenai konfigurasi komputer Anda, klik Start → Help and Support kemudian pilih opsi untuk melihat informasi tentang komputer Anda.

Prosesor
Tipe	Intel® Coleron®Intel Pentium®
Frekuensi bus eksternal	800 MHz
L2 cache	1 MB atau 2 MB
Memori
Konektor	satu soket SO-DIMM yang dapat diakses secara internal
Tipe memori	800 MHz DDR2
Konfigurasi memori yang mungkin	1 GB, 2 GB, atau 4 GB
Informasi Komputer
Chipset sistem	Intel GS45
Lebar bus data	64 bit
Lebar bus DRAM	bus 64-bit jalur tunggal
Lebar bus alamat prosesor	32 bit
EPROM Flash	1 MB
Komunikasi
Adaptor jaringan	LAN Ethernet 10/100 pada board sistem
Nirkabel	Mini-Card WLAN internal dengan WiFiMini-Card WWAN dan Bluetooth® Opsional
Video
UMA:
Tipe video	terintegrasi pada board sistem
Kontroler video	Intel GS45 UMA terintegrasi
Memori video	dinamis berdasarkan kapasitas memori sistem
Interface LCD	Low Voltage Differential Signaling (LVDS)
Audio
Tipe audio	Audio High Definition 4 kanal
Kontroler audio	Realtek ALC272
Interface Internal	Intel High Definition Audio
Speaker	dua speaker 1,0 watt
Port dan Konektor
Audio	satu konektor mikrolon, satu konektor headphone mono/speaker stereo
Mini-Card	satu slot Mini-Card ukuran penuh dan satu slot Mini-Card ukuran setengah, mendukung interface ganda
Adaptor jaringan	satu konektor RJ45
USB	dua konektor 4-pin USB 2.0 satu konektor 4-pin power USB 2.0
HDMI	satu konektor HDMI
Display
Tipe	HD+ WLED 11,6-inci dengan TrueLife
Dimensi:
Tinggi	144 mm (5,7 inci)
Lebar	256,12 mm (10,1 inci)
Diagonal	293,83 mm (11,6 inci)
Resolusi maksimal	1366 x 768 pada 262 K warna
Nilai refresh	60 Hz
Sudut pengoperasian	0° (tertutup) hingga 135°
Luminana	180 min. 200 typ. cd/m2
Sudut Pandang:
Horizontal	±40° min
Vertical	+15°/-30° min
Pixel pitch	0,1875 x 0.1875 mm
Kontrol	kecerahan dapat diatur melalui tombol pintas keyboard (untuk informasi lebih lanjut, lihat Panduan Teknologi Dell pada hard drive Anda atau di support.dell.com)
Keyboard (dengan lampu latar)
Jumlah tombol	86 (AS); 87 (Inggris/Brasil); 90 (Jepang)
Layout	QWERTY
Kamera
Piksel	1,3 megapiksel
Resolusi video	640 x 480 di 30 fps (maksimal)
Sudut pandang diagonal	66°
Panel Sentuh
Resolusi posisi X/Y (mode tabel grafs)	240 cpi
Ukuran:
Lebar	84,45 mm (3,32 inci) area sensor aktif
Tinggi	41,6 mm (1,64 inci) persegi
Baterai
Tipe	Ion lithium 3-sel	Ion lithium 6-sel
Atribut	3-sel	6-sel
Panjang	23,1 mm (0,91 inci)	45,62 mm (1,80 inci)
Tinggi	39,04 mm (1,54 inci)	45,7 mm (1,80 inci)
Lebar	204,14 mm (8,04 inci)	214,0 mm (8,42 inci)
Berat	0,165 kg (0,36 lb)	0,350 kg (0,77 lb)
Togangan	11,1 VDC	11,1 VDC
Waktu pengisian saat komputer dimatikan (kira-kira)	3,0 jam (3-sel)	4,0 jam (6-sel)
Waktu pengoperasian	Waktu pengoperasian bateral berbeda-beda tergantung kondisi pengoperasian dan dapat berkurang secara signifikan dalam kondisi intensif daya tertentu. Untuk informasi lebih lanjut, lihat Panduan Teknologi Dell pada hard drive atau di support.dell.com.
Masa pakai (kira-kira)	300 siklus pengosongan/pengisian
Kisaran suhu:
Pengoperasian	0° hingga 35°C (32° hingga 95°F)
Penyimpanan	-40° hingga 65°C (-40° hingga 149°F)
Baterai sel berbentuk koin	CR-2032
Adaptor AC
Tegangan input	100-240 VAC
Arus input (maksimal)	1,5 A
Frekuensi input	50-60 Hz
Daya output	65 W
Arus output	3,34 A (kontinu)
Tegangan output yang ditentukan	19,5 ± 1 VDC
Dimensi:
Tinggi	16 mm (0,63 inci)
Lebar	66 mm (2,6 inci)
Panjang	127 mm (5 inci)
Berat (tanpa kabel)	0,25 kg (0,55 lb)
Kisaran suhu:
Pengoperasian	0° hingga 35°C (32° hingga 95°F)
Penyimpanan	-30° hingga 65°C (-22° hingga 149°F)
Fisik
Tinggi	16,4 mm hingga 25,8 mm (0,64 inci hingga 1,01 inci)
Lebar	292 mm (11,49 inci)
Panjang	214 mm (8,42 inci)
Berat (dengan balerai 3-sel):
Dikonfigurasi kurang dari	1,35 kg (2,98 lb)
Lingkungan Komputer
Kisaran suhu:
Pengoperasian	0° hingga 35°C (32° hingga 95°F)
Penyimpanan	-40° hingga 65°C (-40° hingga 149°F)
Koembapan relatif (maksimal):
Pengoperasian	10% hingga 90% (nonkondensasi)
Penyimpanan	5% hingga 90% (nonkondensasi)
Getaran maksimal (dengan menggunakan spektrum gelaran acak yang menyimulasikan lingkungan pengguna):
Pengoperasian	0.66 GRMS
Tidak Beroperasi	1,3 GRMS
Getaran maksimal (untuk pengoperasian: diukur dengan Diagnostik Dell yang sedang dijalankan pada hard drive dan pulsasi 2-ms setengah sinus; saat tidak beroperasi: diukur dengan hard drive ditempatkan di posisi kepala dan pulsasi 2-ms setengah sinus):
Pengoperasian	110 GRMS
Tidak Beroperasi	160 GRMS
Ketinggian (maksimal):
Pengoperasian	-15,2 hingga 3.048 m (-50 hingga 10.000 kaki)
Penyimpanan	-15,2 hingga 10.668 m (-50 hingga 35.000 kaki)
Level kontaminasi melalui udara	G2 atau lebih rendah seperti yang didefinisikan oleh ISA-S71.04-1985

Kombali ke Halaman Isi

Papan Prosesor dan Memori

Manual Servis Dell™ Inspiron™ 11

Melepaskan Papan Prosesor dan Memori
Memasang Kembali Papan Prosesor dan Memori

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Papan Prosesor dan Memori

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).
9. Lepaskan pendingin prosesor (lihat Melepaskan Pendingin Prosesor).

PERHATIAN: Bila papan prosesor dan memori dilepaskan dari komputer, simpanlah dalam kemasan pelindung antistatis (lihat "Perlindungan Terhadap Pelepasan Muatan Elektrostatis" pada instruksi keselamatan yang dikirimkan bersama komputer Anda).

1. Lepaskan keempat baut yang menahan papan prosesor dan memori ke dasar komputer.
2. Gunakan ujung jari Anda untuk meregangkan klip penahan pada setiap sisi konektor papan prosesor dan memori sampai papan keluar.

1. Lepaskan papan prosesor dan memori dari board sistem.

Memasang Kembali Papan Prosesor dan Memori

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Luruskan takik pada papan prosesor dan memori dengan tab pada konektor.
3. Dorong papan prosesor dan memori secara perlahan ke dalam slot dengan kemiringan 30 derajat, dan tekan papan prosesor dan memori ke arah bawah hingga terkunci pada tempatnya. Jika tidak terdengar bunyi klik, lepaskan papan prosesor dan memorl, kemudian pasang kembali.
4. Pasang kembali keempat baut yang menahan papan prosesor dan memori ke board sistem.
5. Pasang kembali pendingin prosesor (lihat Memasang Kembali Pendingin Prosesor).
6. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
7. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
8. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
9. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).
10. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
11. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
12. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Pendingin Prosesor

Manual Servis Dell™ Inspiron™ 11

Melepaskan Pendingin Prosesor
Memasang Kembali Pendingin Prosesor

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Jika Anda melepaskan pendingin prosesor dari komputer saat pendingin prosesor masih panas, jangan sentuh rumah logam dari pendingin prosesor.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Bateraj) sebelum mengerjakan bagian dalam komputer.

Melepaskan Pendingin Prosesor

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan baterai (lihat Melepaskan Baterai).
3. Lepaskan keyboard (lihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan brakel palm rest (lihat Melepaskan Brakel Palm Rest).
9. Secara berurutan (ditunjukkan pada pendingin prosesor), kendurkan keempal baut mali yang menahan pendingin prosesor ke board sistem.

PERHATIAN: Untuk memastikan pendinginan yang maksimal pada prosesor, jangan sentuh area transfer panas pada unit pendingin prosesor. Minyak pada kulit Anda dapat mengurangi kemampuan transfer panas pada panel termal.

1. Lepaskan pendingin prosesor dari board sistem.

Memasang Kembali Pendingin Prosesor

CATATAN: Prosedur ini mengasumsikan bahwa Anda telah melepaskan pendingin prosesor dan telah siap untuk memasangnya kembali.
CATATAN: Panel termal asli dapat digunakan kembali jika pendingin prosesor yang asli diganti. Jika pendingin prosesor diganti, gunakan panel termal yang disediakan dalam kit untuk memastikan konduktivitas termal tercapal.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Tempatkan pending in prosesor pada board sistem.
3. Luruskan keempat baut mati pada unit pendingin prosesor dengan lubang baut pada board sistem dan kencangkan baut dengan urutan yang benar (diindikasikan pada pendingin prosesor).
4. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
5. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
6. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
7. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).
8. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
9. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
10. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Display

Manual Servis Dell™ Inspiron™ 11

Unit Display
Tutup Engsel
Bezel Display
Braket Panel Display
Panel Display

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak dlotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Bateral) sebelum mengerjakan bagian dalam komputer.

Unit Display

Melepaskan Unit Display

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan baterai (lihat Melepaskan Baterai).
3. Lepaskan keyboard (lihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).
9. Lepaskan panel I/O (lihat Melepaskan Panel I/O).
10. Lepaskan kabel antena dari kartu WWAN, jika ada (Ilhat Melepaskan Kartu WWAN).
11. Lepaskan kabel antena dari kartu WLAN, jika ada (lihat Melepaskan Kartu WLAN).
12. Perhatikan perutean kabel dan keluarkan kabel antena Mini-Card secara hati-hati dari pengarah perutean.
13. Lepaskan kabel display dan kabel kamera dari konektor board sistem.

1. Lepaskan kedua baut (satu baut pada setiap sisi) yang menahan unit display ke dasar komputer.

1. Lepaskan unit display dari komputer.

Memasang Kembali Unit Display

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Tempatkan unit display ke posisinya dan pasang kembali kedua baut (satu pada setiap sisi) yang menahan unit display ke dasar komputer.

3. Rutekan kabel antena Mini-Card melalui pengarah perutean.

4. Sambungkan kabel antena ke kartu WWAN, jika ada (lihat Memasang Kembali Kartu WWAN).
5. Sambungkan kabel antena ke kartu WLAN, jika ada (lihat Memasang Kembali Kartu WLAN).
6. Sambungkan kabel display dan kabel kamera ke konektor board sistem.
7. Pasang kembali panel I/O (lihat Memasang Kembali Panel I/O).
8. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
9. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
10. Pasang kembali hard drive (Ilhat Memasang Kembali Hard Drive).
11. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).
12. Pasang kembali palm rest (lihal Memasang Kembali Palm Resl).
13. Pasang kembali keyboard (lihal Memasang Kembali Keyboard).
14. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Tutup Engsel

Melepaskan Tutup Engsel

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan unit display (Iihat Melepaskan Unit Display).
3. Tekan kedua sisi dari setiap tutup engsel dan lepaskan tutup engsel.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Pasang tutup engsel pada engselnya dan tekan ke arah dalam.

3. Pasang kembali unit display (lihat Memasang Kembali Unit Display).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Bezel Display

Melepaskan Bezel Display

△ PERHATIAN: Bezel display merupakan komponen yang sangat sensitif. Berhati-hatilah saat melepaskannya untuk menghindari kerusakan pada bezel.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan unit display (lihat Melepaskan Unit Display).
3. Lepaskan tulup engsel (lihat Melepaskan Tulup Engsel).
4. Lepaskan kedua bantalan karet (salu pada setiap sisi) yang menulupi baut pada bezel display.
5. Lepaskan kedua baut yang menahan bezel display ke penutup belakang display.
6. Dengan menggunakan ujung jari Anda, cungkil topi bagian dalam bezel display dengan hati-hati.
7. Lepaskan bezel display.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Luruskan bezel display di atas panel display, dan secara perlahan masukkan ke tempatnya.
3. Pasang kembali kedua baut yang menahan bezel display ke penutup belakang display.
4. Pasang kembali bantalan karet (satu pada setiap sisi) di atas baut bezel display.
5. Pasang kembali tutup engsel (lihat Memasang Kembali Tutup Engsel).
6. Pasang kembali unit display (lihat Memasang Kembali Unit Display).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Braket Panel Display

Melepaskan Braket Panel Display

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan unit display (lihat Melepaskan Unit Display).
3. Lepaskan tutup engsel (lihat Melepaskan Tutup Engsel).
4. Lepaskan bezel display (lihat Melepaskan Bezel Display).
5. Lepaskan keempat baut (dua pada setiap braket) yang menahan braket panel display ke penutup belakang display.
6. Lepaskan braket panel display dari panel display.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Pasang kembali braket panel display.
3. Pasang kembali keempal baut (dua pada setiap brakel) yang menahan brakel panel display ke penulup belakang display.
4. Pasang kembali bezel display (lihat Memasang Kembali Bezel Display).
5. Pasang kembali tutup ongsel (lihat Memasang Kembali Tutup Engsel).
6. Pasang kembali unit display (lihat Memasang Kembali Unit Display).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Panel Display

Melepaskan Panel Display

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan unit display (lihat Melepaskan Unit Display).
3. Lepaskan tutup engsel (Iihat Melepaskan Tutup Engsel).
4. Lepaskan bezel display (lihat Melepaskan Bezel Display).
5. Lepaskan braket panel display (lihat Melepaskan Braket Panel Display).
6. Balikkan panel display, seperti ditunjukkan dalam gambar.

1. Lepaskan tab penarik pada kabel display dan angkat tab penarik untuk melepaskan kabel display dari konoktor kabel display.

1. Lepaskan panel display dari penutup belakang display.

Memasang Kembali Panel Display

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Sambungkan kabel display ke konektor kabel display pada panel display.

3. Luruskan panel display dengan penutup belakang display.

4. Pasang kembali braket panel display (lihat Memasang Kembali Braket Panel Display).

5. Pasang kembali bezel display (lihat Memasang Kembali Bezel Display).
6. Pasang kembali tutup engsel (lihat Memasang Kembali Tutup Engsel).
7. Pasang kembali unit display (lihat Memasang Kembali Unit Display).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Kipas Prosesor

Manual Servis Dell™ Inspiron™ 11

Melepaskan Kipas Prosesor
Memasang Kembali Kipas Prosesor
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Kipas Prosesor

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).

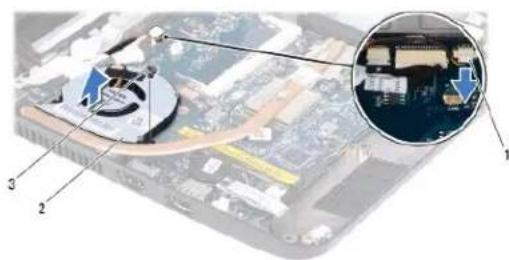

9. Lepaskan baut yang menahan kipas prosesor ke dasar komputer.
10. Lepaskan kabel kipas prosesor dari konektor board sistem.

1. Lepaskan kipas prosesor beserta kabolnya dari dasar komputer.

Memasang Kembali Kipas Prosesor

CATATAN: Prosedur ini mengasumsikan bahwa Anda telah melepaskan kipas prosesor dan telah siap untuk memasangnya kembali.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Tempatkan kipas prosesor pada board sistem.
3. Pasang kembali baut yang menahan kipas prosesor ke dasar komputer.
4. Sambungkan kabel kipas prosesor ke konektor board sistem.
5. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
6. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
7. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
8. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
9. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).

10. Pasang kembali baterai (lihat Memasang Kembali Baterai).

11. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kombali ke Halaman Isi

Hard Drive

Manual Servis Dell™ Inspiron™ 11

Melepaskan Hard Drive
Mengganti Hard Drive

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Jika Anda melepaskan hard drive dari komputer saat drive masih panas, jangan sentuh rumah logam dari hard drive.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk mencegah kehilangan data, matikan komputer Anda (lihat Mematikan Komputer Anda) sebelum melepaskan hard drive. Jangan lepaskan hard drive saat komputer masih menyala atau berada pada kondisi "Sleep".
PERHATIAN: Hard drive adalah komponen yang sangat sensitif. Tangani hard drive dengan sangat hati-hati.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.
CATATAN: Dell tidak menjamin kompatibilitas atau tidak menyediakan dukungan untuk hard drive dari produsen selain Dell.
CATATAN: Jika Anda memasang hard drive dari produsen selain Dell, Anda harus menginstal sistem pengoperasian, driver, dan utilitas pada hard drive baru (lihat Panduan Teknologi Dell).

Melepaskan Hard Drive

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan baterai (lihat Melepaskan Baterai).
3. Lepaskan keyboard (lihat Melepaskan Keyboard).
4. Lepaskan keliga baut yang menahan unit hard drive ke dasar komputer.
5. Tarik lab penarik pada braket hard drive ke arah kanan untuk melepaskan unit hard drive dari tempatnya.

PERHATIAN: Saat hard drive tidak terpasang pada komputer, simpan hard drive dalam kemasan pelindung antistatis (Ilhat "Perlindungan Terhadap Pelepasan Muatan Elektrostatis" pada instruksi keselamatan yang dikirimkan bersama dengan komputer Anda).

1. Tarik tab penarik pada braket hard drive untuk mengangkat unit hard drive secara miring dan mengeluarkannya dari kompartemen hard drive seperti ditunjukkan dalam gambar.

1. Lepaskan keempat baut yang menahan braket hard drive ke hard drive dan lepaskan braket hard drive.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan hard drive baru dari kemasannya. Simpan kemasan asli untuk menyimpan atau mengirimkan hard drive.
3. Pasang kembali braket hard drive dan kencangkan keempat baut yang menahan braket hard drive ke hard drive.
4. Pasang unit hard drive di kompartemen hard drive.
5. Dorong unit hard drive ke arah kiri hingga terpasang penuh ke tempatnya.
6. Pasang kembali ketiga baut yang menahan unit hard drive ke dasar komputer.
7. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
8. Pasang kembali bateral (lihat Memasang Kembali Bateral).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

1. Instal sistem pengoperasian untuk komputer Anda, jika diperlukan. Lihat "Memulihkan Sistem Pengoperasian Anda" pada Panduan Pemasangan.

2. Instal driver dan utilitas untuk komputer Anda jika diperlukan. Lihat "Menginstal Ulang Driver dan Utilitas" di Panduan Teknologi Dell.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Keyboard

Manual Servis Dell™ Inspiron™ 11

Melepaskan Keyboard
Memasang Kembali Keyboard
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Keyboard

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan ketiga baut yang menahan keyboard ke dasar komputer.

PERHATIAN: Tutup tombol pada keyboard merupakan komponen yang sensitif, mudah terlepas, dan butuh waktu yang cukup lama untuk memasangnya kembali. Berhatl-hatilah saat melepaskan dan menangani keyboard.
△ PERHATIAN: Berhati-hatilah saat melepaskan dan menangani keyboard. Panel display dapat tergores jika keyboard tidak ditangani dengan hati-hati.

1. Balikkan kembali komputer dan buka display selebar mungkin.

2. Cungkil sisi kiri keyboard menggunakan pencungkil plastik. Lepaskan dengan perlahan sisi kiri keyboard kemudian sisi kanan keyboard hingga terlepas seluruhnya dari braket palm rest.

1. Dorong keyboard ke atas hingga konektor kabel keyboard dapat terlihat.

2. Tanpa menarik keyboard dengan kuat, tahan ke arah display.

3. Angkat kait konektor dan tarik tab penarik pada kabel keyboard untuk melepaskan kabel keyboard dari konektor board sistem.

4. Lepaskan keyboard dari braket palm rest.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Dorong kabel keyboard ke dalam konektor pada board sistem. Tekan kalt konektor untuk mengencangkan kabel keyboard ke konektor board sistem.
3. Luruskan tab pada keyboard dengan slot pada braket palm rest dan tekan keyboard perlahan hingga terkunci pada tempatnya.
4. Balikkan komputer dan pasang kembali ketiga baut yang menahan keyboard ke dasar komputer.
5. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Kombali ke Halaman Isi

Papan LED

Manual Servis Dell™ Inspiron™ 11

Melepaskan Papan LED

Memasang Kembali Papan LED

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Papan LED

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).
9. Lepaskan kabel papan LED dari konektor board sistem.
10. Lepaskan baut yang menahan papan LED ke dasar komputer.
11. Lepaskan papan LED dari dasar komputer.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Tempatkan papan LED ke dasar komputer.
3. Pasang kembali baut yang menahan papan LED ke dasar komputer.
4. Sambungkan kabel papan LED ke konektor board sistem.
5. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
6. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
7. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
8. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
9. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).

10. Pasang kembali baterai (lihat Memasang Kembali Baterai).

11. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Kombali ke Halaman Isi

Modul Memori

Manual Servis Dell™ Inspiron™ 11

Melepaskan Modul Memori
Memasang Kembali Modul Memori
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.
CATATAN: Modul memori yang dibeli dari Dell turut dijamin oleh garansi komputer Anda.

Melepaskan Modul Memori

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan baterai (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).

PERHATIAN: Untuk mencegah kerusakan pada konektor modul memori, jangan gunakan alat untuk meregangkan klip penahan modul memori.

1. Gunakan ujung jari Anda untuk meregangkan klip penahan pada setiap ujung konektor modul memori dengan hati-hati hingga modul memori keluar.
2. Lepaskan modul memori dari konektor modul memori.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Luruskan takik di modul memori dengan tab pada konektor modul memori.

3. Dorong modul memori pada sudut 45 derajat hingga modul masuk ke dalam slot, dan tekan modul memori hingga terdengar terkunci di poslsinya. Jika Anda tidak mendengar bunyi kuncian, lepaskan modul memori dan ulangi pemasangan modul.

CATATAN: Jika modul memori tidak dipasang dengan benar, komputer mungkin tidak dapat melakukan booting.

1. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
2. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

1. Nyalakan komputer.

Untuk mengonfirmasikan total memori yang dipasang dalam komputer, klik Start → Help and Support → Dell System Information.

Kembali ke Halaman Isi

Kombali ke Halaman Isi

Mini-Card Nirkabel

Manual Servis Dell™ Inspiron™ 11

Kartu WWAN
Kartu WLAN

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.
CATATAN: Dell tidak menjamin kompatibilitas atau tidak menyediakan dukungan untuk Mini-Card yang diperoleh dari produsen selain Dell.

Jika Anda memesan Mini-Card nirkabel dengan komputer Anda, kartu telah dipasang di dalam komputer.

Komputer Anda dilengkapi dengan dua slot Mini-Card - satu ukuran penuh dan satu ukuran setengah.

1 satu slot Mini-Card setengah - untuk WLAN
1 satu slot Mini-Card penuh - untuk WWAN

CATATAN: Tergantung pada konfigurasi komputer saat dijual, slot Mini-Card mungkin tidak dipasang Mini-Card di dalamnya.

Kartu WWAN

Melepaskan Kartu WWAN

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan baterai (lihat Melepaskan Baterai).
3. Lepaskan keyboard (lihat Melepaskan Keyboard).
4. Lepaskan koneksi kabel antena dari kartu WWAN.

1. Lepaskan baut yang menahan kartu WWAN ke board sistem.
2. Lepaskan kartu WWAN dari konektor board sistem.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan kartu WWAN baru dari kemasannya.

PERHATIAN: Gunakan tekanan yang kuat dan merata untuk memasukkan kartu ke tempatnya. Jangan gunakan tenaga secara berlebihan karena dapat merusak konektor.

1. Masukkan konektor kartu WWAN pada sudut 45 derajat ke dalam konektor board sistem.
2. Dorong ujung lain kartu WWAN pada board sistem.
3. Pasang kembali baut yang menahan kartu WWAN ke board sistem.
4. Sambungkan kabel antena yang sesuai ke kartu WWAN yang Anda pasang. Tabel berikut menginformasikan skema warna kabel antena untuk kartu WWAN yang didukung oleh komputer Anda.

Konektor pada Mini-Card	Skema Warna Kabel Antena
WWAN (2 kabel antena)
WWAN Utama (segitiga putih)	putih bergaris abu-abu
WWAN Tambahan (segitiga hitam)	hitam bergaris abu-abu

1. Pasang kembali keyboard (Ilhat Memasang Kembali Keyboard).
2. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

1. Instal driver dan utilitas untuk komputer Anda jika diperlukan. Untuk informasi lebih lanjut, lihat Panduan Teknologi Dell.

CATATAN: Jika Anda memasang kartu komunikasi dari produsen selain Dell, Anda harus menginstal driver dan utilitas yang sesuai. Untuk informasi lebih lanjut tentang driver umum, lihat Panduan Teknologi Dell.

Kartu WLAN

Melepaskan Kartu WLAN

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Lepaskan baterai (lihat Melepaskan Baterai).

3. Lepaskan keyboard (lihat Melepaskan Keyboard).

4. Lepaskan palm rest (Ilhat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (Iihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).
9. Lepaskan koneksi kabel antena dari kartu WLAN.

PERHATIAN: Saat Mini-Card tidak terpasang di komputer, simpan Mini-Card dalam kemasan pelindung antistatis. Untuk informasi lebih lanjut, Ilhat "Perlindungan Terhadap Pelepasan Muatan Elektrostatis" di informasi keselamatan yang dikirimkan bersama dengan komputer Anda.

Memasang Kembali Kartu WLAN

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan kartu WLAN baru dari kemasannya.

PERHATIAN: Gunakan tekanan yang kuat dan merata untuk memasukkan kartu ke tempatnya. Jangan gunakan tenaga secara berlebihan karena dapat merusak konektor.

1. Masukkan konektor kartu WLAN pada sudut 45 derajat ke dalam konektor board sistem.
2. Dorong ujung lain kartu WLAN pada board sistem.

3. Pasang kembali baut yang menahan kartu WLAN ke board sistem.

4. Sambungkan kabel antena yang sesuai ke kartu WLAN yang Anda pasang. Tabel berikut menginformasikan skema warna kabel antena untuk kartu WLAN yang didukung oleh komputer Anda.

Konektor pada Mini-Card	Skema Warna Kabel Antena
WLAN (2 kabel antena)
WLAN Ulama (segitiga putih)	putih
WLAN Tambahan (segitiga hitam)	hitam

1. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
2. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
3. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
4. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).
5. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
6. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
7. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

1. Instal driver dan utilitas untuk komputer Anda jika diperlukan. Untuk informasi lebih lanjut, lihat Panduan Teknologi Dell.

CATATAN: Jika Anda memasang kartu komunikasi dari produsen selain Dell, Anda harus menginstal driver dan utilitas yang sesuai. Untuk informasi lebih lanjut tentang driver umum, lihat Panduan Teknologi Dell.

Kombali ke Halaman Isi

Palm Rest

Manual Servis Dell™ Inspiron™ 11

Melepaskan Palm Rest
Memasang Kembali Palm Rest
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Palm Rest

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan kedua baut yang menahan palm rest ke dasar komputer.

PERHATIAN: Lepaskan palm rest secara hati-hati dari braket palm rest untuk mencegah kerusakan pada palm rest.

1. Balikkan komputer dan mulai dari sisi kanan atau sisi kiri palm rest, gunakan jari Anda atau obeng pipih untuk melepaskan palm rest dari braket palm rest.

1. Balikkan palm rest pada keyboard untuk mengakses konektor kabel panel sentuh.
2. Lepaskan kait konektor yang menahan kabel panel sentuh.
3. Tarik tab penarik pada kabel panel sentuh untuk melepaskan kabel panel sentuh dari konektor kabel panel sentuh.
4. Lepaskan palm rest dari komputer.

1	konektor kabel panel sentuh	2	kalt konektor
3	tab penarik	4	kabel panel sentuh
5	braket palm rest

Memasang Kembali Palm Rest

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Tekan kabel panel sentuh ke dalam konektor kabel panel sentuh. Dorong kait konektor ke belakang dengan perlahan untuk mengencangkan kabel panel sentuh ke konektor kabel panel sentuh.
3. Luruskan palm rest di braket palm rest dan pasang palm rest ke tempatnya dengan hati-hati.
4. Balikkan komputer dan pasang kembali kedua baut yang menahan palm rest ke dasar komputer.
5. Pasang kembali bateral (lihat Memasang Kembali Bateral).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Braket Palm Rest

Manual Servis Dell™ Inspiron™ 11

Melepaskan Braket Palm Rest
Memasang Kembali Braket Palm Rest
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Braket Palm Rest

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan speaker (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Balikkan komputer dan lepaskan keempat baut dari dasar komputer.

1. Balikkan kembali komputer sisi atas menghadap atas, buka display, dan lepaskan keempal baut yang menahan braket palm rest ke dasar komputer.
2. Lepaskan kabel tombol daya dari konektor board sistem.

1. Lepaskan brakel palm rest dari dasar komputer.

Memasang Kembali Braket Palm Rest

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Tempalkan brakel palm rest pada dasar komputer.
3. Pasang kembali keempat baut yang menahan braket palm rest ke dasar komputer.
4. Sambungkan kabel tombol daya ke konektor board sistem.
5. Balikkan komputer dan pasang kembali koempat baut yang menahan palm rest ke dasar komputer.
6. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
7. Pasang kembali speaker (lihat Memasang Kembali Speaker).
8. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
9. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
10. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kombali ke Halaman Isi

Baterai

Manual Servis Dell™ Inspiron™ 11

Melepaskan Baterai
Memasang Kembali Baterai
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, Anda harus melepaskan baterai dari tempat baterai sebelum Anda mulai mengerjakan bagian dalam komputer.

Melepaskan Baterai

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Balikkan komputer.
3. Geser kalt pengunci bateral dan kalt pembuka bateral ke posisi tidak terkunci.
4. Tarik baterai ke atas dan keluarkan dari tempat baterai.

PERHATIAN: Untuk mencegah kerusakan komputer, gunakan hanya baterai yang didesain khusus untuk komputer Dell ini. Jangan gunakan baterai yang didesain untuk komputer Dell lainnya.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Luruskan slot pada baterai dengan tab di tempat baterai.
3. Dorong baterai hingga terkunci pada tempalnya.
4. Geser kait pengunci baterai ke posisi terkunci.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Baterai Sel Berbentuk Koin

Manual Servis Dell™ Inspiron™ 11

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Gunakan perekat pada baterai sel berbentuk koin dan rekatkan ke board sistem.
3. Sambungkan kabel baterai sel berbentuk koin ke konektor board sistem.
4. Pasang kembali kartu Bluetooth (lihat Memasang Kembali Kartu Bluetooth).
5. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
6. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
7. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
8. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
9. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).

10. Pasang kembali baterai (lihat Memasang Kembali Baterai)

11. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Kombali ke Halaman Isi

Panel I/O

Manual Servis Dell™ Inspiron™ 11

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Panel I / O

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan keyboard (Iihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lepaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (lihat Melepaskan Braket Palm Rest).

1. Lepaskan baut yang menahan panel I/O ke dasar komputer.

2. Lepaskan kabel panel I/O dari konektor kabel panel I/O.

3. Lepaskan panel I/O dari dasar komputer.

Memasang Kembali Panel I / O

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Luruskan konektor pada panel I/O ke slot pada dasar komputer.
3. Pasang kembali baut yang menahan panel I/O ke dasar komputer.
4. Sambungkan kabel panel I/O ke konektor kabel panel I/O.
5. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
6. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
7. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
8. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
9. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).

10. Pasang kembali baterai (lihat Memasang Kembali Baterai).

11. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Speaker

Manual Servis Dell™ Inspiron™ 11

Melepaskan Speaker
Memasang Kembali Speaker
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan baterai utama (lihat Melepaskan Baterai) sebelum mengerjakan bagian dalam komputer.

Melepaskan Speaker

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan bateral (lihat Melepaskan Baterai).
3. Lepaskan palm rest (Ilhat Melepaskan Palm Rest).
4. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O.
5. Perhatikan perutean kabel dan lepaskan dengan hati-hati kabel speaker dari pengarah perutean.
6. Lepaskan keempat baut (dua di setiap sisinya) yang menahan speaker ke braket palm rest.

1. Lepaskan speaker dari braket palm rest.

Memasang Kembali Speaker

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Pasang speaker pada braket palm rest.

3. Pasang kembali keempat baut (dua di setiap sisinya) yang menahan speaker ke braket palm rest.

4. Rutekan kabel speaker melalui pengarah perutean.

5. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O.
6. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
7. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Board Sistem

Manual Servis Dell™ Inspiron™ 11

Melepaskan Board Sistem
Memasang Kembali Board Sistem
Mengatur Matriks Keyboard

PERINGATAN: Sebelum mengerjakan baglan dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman utama Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat (seperti konektor pada komputer Anda) secara berkala.
PERHATIAN: Untuk mencegah kerusakan pada board sistem, lepaskan bateral utama (lihat Melepaskan Bateral) sebelum mengerjakan bagian dalam komputer.

Melepaskan Board Sistem

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan baterai (lihat Melepaskan Baterai).
3. Lepaskan keyboard (lihat Melepaskan Keyboard).
4. Lepaskan palm rest (lihat Melepaskan Palm Rest).
5. Lepaskan kabel speaker dari konektor kabel speaker pada panel I/O (lihat Melepaskan Speaker).
6. Lepaskan hard drive (lihat Melepaskan Hard Drive).
7. Lapaskan modul memori (lihat Melepaskan Modul Memori).
8. Lepaskan braket palm rest (Ilhat Melepaskan Braket Palm Rest).
9. Lepaskan kartu Bluetooth (lihat Melepaskan Kartu Bluetooth).
10. Lepaskan kartu WWAN jika ada (lihat Melepaskan Kartu WWAN).
11. Lepaskan kartu WLAN jika ada (lihat Melepaskan Kartu WLAN).
12. Lepaskan pendingin prosesor (lihat Melepaskan Pendingin Prosesor).
13. Lepaskan papan prosesor dan memori (lihat Melepaskan Papan Prosesor dan Memori).
14. Lepaskan kabel display, kabel kamera, kabel kipas prosesor, kabel konektor adaptor AC, kabel panel I/O, dan kabel papan LED dari konektor board sistem.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Tempatkan board sistem ke dasar komputer.

3. Pasang kembali ketiga baut yang menahan board sistem ke dasar komputer.

4. Pasang kembali kipas prosesor (lihat Memasang Kembali Kipas Prosesor).
5. Sambungkan kabel display, kabel kamera, kabel kipas prosesor, kabel konektor adaptor AC, kabel panel I/O, dan kabel papan LED ke konektor board sistem.
6. Pasang kembali kartu WLAN jika ada (lihat Memasang Kembali Kartu WLAN).
7. Pasang kembali kartu WWAN jika ada (lihat Memasang Kembali Kartu WWAN).
8. Pasang kembali papan prosesor dan memori (lihat Memasang Kembali Papan Prosesor dan Memori).
9. Pasang kembali pendingin prosesor (lihat Memasang Kembali Pendingin Prosesor).
10. Pasang kembali baterai sel berbentuk koin (lihat Memasang Kembali Baterai Sel Berbentuk Koin).
11. Pasang kembali kartu Bluetooth (lihat Memasang Kembali Kartu Bluetooth).
12. Pasang kembali braket palm rest (lihat Memasang Kembali Braket Palm Rest).
13. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).
14. Pasang kembali hard drive (lihat Memasang Kembali Hard Drive).
15. Sambungkan kabel speaker ke konektor kabel speaker pada panel I/O (lihat Memasang Kembali Speaker).
16. Pasang kembali palm rest (lihat Memasang Kembali Palm Rest).
17. Pasang kembali keyboard (lihat Memasang Kembali Keyboard).
18. Pasang kembali baterai (lihat Memasang Kembali Baterai).

PERHATIAN: Sebelum menyalakan komputer, pasang kembali semua baut dan pastikan tidak ada baut yang tertinggal di dalam komputer. Baut yang tertinggal di dalam komputer dapat menyebabkan kerusakan pada komputer.

1. Nyalakan komputer.

CATATAN: Setelah Anda mengganti board sistem, masukkan Tag Servis komputer ke dalam BIOS board sistem pengganti.

1. Masukkan Tag Servis. Jika Anda perlu bantuan untuk memasukkan tag servis, hubungi Dell, lihat "Menghubungi Dell" di Panduan Pemasangan.

2. Matriks keyboard mungkin berubah setelah Anda mengganti board sistem. Untuk mengatur matriks keyboard sesuai dengan negara Anda, lihat Mengatur Matriks Keyboard.

Mengatur Matriks Keyboard

1. Matikan komputer (lihat Mematikan Komputer Anda).
2. Jika komputer Anda tersambung ke adaptor AC, lepaskan adaptor AC dari komputer.
3. Tekan dan tahan kombinasi tombol berikut untuk matriks keyboard yang diinginkan:
   o Semua negara kecuali Brasil:
   o Hanya Brasil:
4. Sambungkan adaptor AC ke komputer dan kemudian masukkan ke outlet listrik atau protektor daya.
5. Lepaskan kombinasi tombol.

Kembali ke Halaman Isi

Manual Servis Dell™ Inspiron™ 11

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda mengoptimalkan penggunaan komputer Anda.

PERHATIAN: PERHATIAN menunjukkan kerusakan potensial pada perangkat keras atau kehilangan data yang mungkin terjadi dan memberitahukan Anda cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau kematian.

Informasi dalam dokumen ini dapat diubah tanpa pemberitahuan sebelumnya. © 2009 Dell Inc. Hak cipta dilindungi undang-undang.

Dilarang keras memperbanyak material ini dalam cara apa pun tanpa izin tertulis Dell Inc.

Merek dagang yang digunakan dalam teks ini: Dell, logo DELL, dan Inspiron merupakan merek dagang dari Dell Inc.; Bluetooth merupakan merek dagang terdaltar yang dimiliki oleh Bluetooth SIG, Inc. dan digunakan oleh Dell dengan lisensi; Microsoft, Windows, Windows Vista, dan logo lombol start Windows Vista merupakan merek dagang atau merek dagang terdaltar dari Microsoft Corporation di Amerika Serikat dan/atau negara lainnya; Intel, Celeron, dan Pentium merupakan merek dagang dari Intel Corporation di AS dan negara lainnya.

Merek dagang dan nama dagang lain yang mungkin digunakan dalam dokumen ini mengacu ke entilas yang mengaku memiliki merek dan nama produk mereka. Dell Inc. tidak mengklaim kepemilikan dari merek dagang dan nama dagang selain miliknya sendiri.

Agustus 2009 Rev. A00

Kembali ke Halaman Isi
