Típus	Rotációs lézerszintező
Márka	Proline
Modell	15162
Lézerosztály	3R osztály
Lézer hullámhossza	520 nm (zöld)
Lézer kimeneti teljesítménye	1,28 mW
Hatótáv (detektor nélkül)	30 m
Hatótáv (detektorral)	500 m
Pontosság	±1 mm / 10 m
Automatikus szintezés tartománya	±5°
Fordulatszám beállítások	0, 60, 120, 300, 600 min⁻¹
Pásztázási szögek	0°, 10°, 45°, 90°, 160°
Akkumulátor típusa	Beépített Ni-MH
Akkumulátor kapacitása	3500 mAh
Névleges feszültség	5,0 V
Üzemidő	20 óra
Töltési idő	~7 óra
Üzemi hőmérséklet	-10°C és +45°C között
Védelmi osztály	IP54
Állvány menet	5/8-11 UNC
Súly	1,85 kg
Távirányító hatótávolsága	~20 m
Detektor akkumulátora	9 V 6F22
Távirányító akkumulátora	2 x 1,5 V AAA
Tartozékok	Távirányító, detektor, konzol, lézerszemüveg, céllemez, töltő, szállító tok, használati utasítás
Funkciók	Automatikus szintezés, kézi üzemmód, ütésbiztonság, lejtő beállítás, pásztázás, forgásirány

Gyakran ismételt kérdések - 15162 PROLINE

Hogyan töltöm fel az akkumulátort?

Távolítsa el az előlapon lévő töltőcsatlakozó gumisapkáját. Csatlakoztassa a töltőkábelét, majd dugja a töltőt egy fali aljzatba. A töltő LED-je villog, amikor csatlakoztatva van, pirosan világít töltés közben, és zöldre vált, amikor teljesen feltöltődött. A töltés körülbelül 7 órát vesz igénybe.

Mi az automatikus szintezés tartománya?

Az automatikus szintezés tartománya ±5°. Ha a készülék ennél nagyobb mértékben van megdöntve, a lézerpontok villognak, és az automatikus szintezés nem lehetséges. Állítsa be a pozíciót úgy, hogy a pontok ne villogjanak.

Hogyan használom a távirányítót?

Helyezzen be 2 db 1,5 V-os AAA elemet a távirányítóba. A távirányító gombjai: üzemmód, fordulatszám, sugárszög, forgásirány, lejtő beállítás. Hatótávolsága kb. 20 m (beltérben rövidebb).

Mit csinál az ütésbiztonsági funkció?

Amikor az ütésbiztonsági gomb megnyomásával aktiválja, a készülék leállítja a lézer forgását, ha rezgést érzékel. A LED lassan villog, ha aktív, és gyorsan villog, ha rezgést érzékelt. Nyomja meg ismét a gombot a mérés újraindításához.

Hogyan állíthatom be a lejtést?

Kapcsolja be a készüléket, és hagyja, hogy befejezze az automatikus szintezést. Nyomja meg az üzemmód gombot a kézi üzemmódba való váltáshoz. A lejtő gombokkal állítsa be az X és Y lejtőket. Ha a lejtő tartománya túllépésre kerül, a lézer leáll, és a pontok villognak; tartsa lenyomva az ellentétes nyíl gombot az újraindításhoz.

Hogyan használom a lézerdetektort?

Helyezzen be egy 9 V-os elemet a detektorba. Kapcsolja be, válassza a durva érzékelést, és helyezze úgy, hogy a lézersugár a vételi ablakba essen. Mozgassa a detektort a kijelzőn jelzett nyíl irányába. Amikor középre állt, váltson finom érzékelésre a pontos helymeghatározzáshoz.

Hogyan ellenőrizhetem a kalibrációt?

Végezze el egy legalább 20 m hosszú helyiségben. Szerelje fel a szintezőt az A fal közelébe, jelölje meg az I. pontot. Fordítsa el 180°-kal, jelölje meg a II. pontot a B falon. Helyezze a szintezőt a B fal közelébe, igazítsa a II. ponthoz, majd fordítsa el 180°-kal, és jelölje meg a III. pontot az A falon. Az I. és III. közötti eltérés (d) nem haladhatja meg a 2 mm-t. Ismételje meg a többi tengelyre is.

Mi a lézer maximális hatótávolsága?

Detektor nélkül a hatótáv 30 m. A lézersugár detektorral a hatótáv 500 m-re nő.

Használhatom a lézererősítő szemüveget védőszemüvegként?

Nem. A lézererősítő szemüveg a lézerfolt vagy -vonal jobb láthatóságát szolgálja, nem pedig a lézersugárzás elleni védelmet. Nem nyújt megfelelő védelmet, és nem használható védőszemüvegként.

Hogyan tisztítsam és tároljam a készüléket?

Kapcsolja ki a készüléket. Tisztítsa száraz vagy enyhén nedves ruhával; ne használjon súroló hatású tisztítószereket. A lézerablakokhoz használjon puha ruhát és üvegtisztítót. Tárolja és szállítsa az eredeti tokban a mechanikai sérülések elleni védelem érdekében.

HASZNÁLATI ÚTMUTATÓ 15162 PROLINE

HU Használati útmutató ROTÁCIÓS SZINTEZŐ LÉZER 24

SL Navodila za uporabo VRTLJIVA LASERSKA LIBELA 29

HR Upute za rad ROTACIJSKI LASERSKI NIVELIR ....34

A

B

A rotációs szintező lézer, továbbiakban „szintező” használatba vétele előtt olvassa el figyelmesen a termék használati útmutatóját.

A szintező helytelen használata a felhasználó vagy egyéb személyek súlyos szemsér ül ését eredményezheti.

BIZTONSÁGI SZABÁLYOK:

1. A szintezőt mindig a rendeltetés szerint kell használni.

2. A szintező 3R. osztályú lézerrel felszerelt berendezés. Nem szabad belenézni a lézersugárba. A 3R. osztályú lézer által sugárzott fénybe történő belenézés nem ártalmas, ha az legfeljebb 0,25 s ideig tart. A szem automatikus becsukása a legtöbb esetben elégséges védelmet nyújt. Optikai eszközök, például szemüvegek, látcsövek vagy távcsövek használata nem növeli a szemsérülés kockázatát.

3. Nem szabad a fényforrást más személyek vagy állatok felé irányítani.

4. Meg kell akadályozni, hogy a lézerberendezés gyermekek vagy olyan személyek kezébe kerüljön, akik nem ismerkedtek meg a termék használati útmutatójával. Akaratuk ellenére megvakíthatják magukat vagy másokat.

5. Nem szabad a lézerberendezést járókelők fejmagasságában vagy visszatükröződő réteggel bevont anyagok szomszédságában használni, mivel ez a lézersugár veszélyes visszatükröződését okozhatja.

6. Ügyelni kell arra, hogy bekapcsolt készülék mellett ne következzen be ellenőrizetlen lézersugár irányváltoztatás és más személyek szemébe világítása.

7. A szintező használata során nem szabad napszemüveget vagy szemvédőt viselni. Nem nyújtanak megfelelő védelmet a lézersugárral szemben, miközben megnehezítik a lézersugár biztos felismerését.

8. A lézeres szintezéshez használt szemüveget nem szabad védőszemüvegként használni. A szintezőhöz mellékelt szemüveg a lézerpont vagy a lézervonal jobb beazonosítására szolgál, nem a lézersugarak elleni védelemre.

9. A lézeres szintezéshez használt szemüveget nem szabad napszemüvegként viselni, valamint a közúti forgalomban használni. A lézeres szintezéshez használt szemüveg nem biztosít teljes körü védelmet az UV sugárzással szemben és megnehezíti a színek megkülönböztetését.

10. Nem szabad a szintezőt tűz vagy robbanásveszélyes helyeken, például gyúlékony folyadékok vagy gázok közelében bekapcsolni.

11. Ne merítse a terméket vízbe vagy más folyadékba. A munkavégzés helyének relatív páratartalma nem haladhatja meg a 85%-ot páralecsapódás nélkül.

12. Ne tegye ki a szintezőt magas hőmérsékletnek, például zárt gépkocsiban.

13. Tilos az elemet tüzbe vetni, feltörni és kiszúrni, valamint a háztartási hulladékkal együtt eltávolítani.

14. Ne tegye ki a szintezőt rázkódásoknak és/vagy ütéseknek.

15. A termék tiszta, száraz, gyermekektől elzárt helyen tárolandó.
16. Ne cserélje ki a 3R. osztályú lézerdiódát más típusú diódára. A lézeres készüléken végrehajtott módosítások okozta esetleges károkért a gyártó nem vállal felelősséget.
17. A szállítótáska eltört vagy sérült zárja a lézer kiesését és sérülését eredményezheti. A szintező földre esése a készülék sérülését eredményezheti.
18. A szintező ingatag, instabil elhelyezése a lézer leesését és sérülését eredményezheti. Mindig ellenőrizze, hogy az állvány minden csavarja és zárja megfelelően működik.
19. Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIGYELEM! A szintező készülékházának a felnyitása vagy a felhasználó által a készülékben végrehajtott bárminemű módosítás a garancia

elvesztését eredményezi, továbbá a gyártó nem vállal felelősséget a módosítás okozta károkért.

■ Az akkumulátor töltésének biztonsági útmutatói

FIGYELMEZTETÉS! A töltéshez kizárólag a szetthez mellékelt töltöt szabad használni. Más töltő használata tüzet és áramütést, valamint a termék

sérülését okozhatja.

FIGYELEM! A töltés megkezdése előtt győződjön meg róla, hogy a töltő, a töltőkábel és a csatlakozó nincs elrepedve és megsérülve. Tilos sérült vagy nem működő töltőt használni!

1. Az akkumulátor töltése kizárólag zárt, száraz és jogosulatlan személyektől, különösen gyermekektől elzárt helyiségben történhet.
2. A töltés során nem szabad felügyelet nélkül hagyni a berendezést! Ha el kell hagynia a helyiséget, ahol a töltés folyik, húzza ki a töltót a hálózati aljzatból.
3. Ha a töltő füstöl, gyanús szagot bocsát ki, azonnal húzza ki a töltő csatlakozóját a hálózati aljzatból!
4. Az Ni-MH típusú akkumulátorok nem rendelkeznek memória effektussal, ezért bármikor csatlakoztathatja a töltőt töltés céljából. Ennek ellenére javasolt teljesen lemeríteni az akkumulátort a munkavégzés során, majd azt teljesen feltölteni. Amennyiben a munka jellegéből kifolyólag nincs lehetőség minden alkalommal így használni az akkumulátort, akkor is ajánlott legalább minden néhány, tizenegynéhány alkalommal végrehajtani egy ilyen ciklust.

RENDELTETÉSI TERÜLET:

Az önbeálló rotációs szintező lézer beltéri és kültéri használatra szolgál és vízszintes és függőleges síkok kijelölésére szolgál egy lézersugár segítségével, ami számos kivitelezői munka végrehajtását jelentősen megkönnyíti. Továbbá a berendezés kijelöli a lézersík tengelyét (lézervonal - felfelé pont és lefelé pont). A lézerek segítségével vonalat „rajzolhat” a lézerrel (szkennelés funkció) - ezáltal megállíthatjuk a

lézersugarat egy adott szakaszon. Az 15162 modell mind a berendezés kezelőpaneljéről, mind pedig távirányítóval vezérelhető.

Kategorikusan tilos a berendezés egyéb célokra történő felhasználása. A gyártó, van annak képviselője nem vállal felelősséget a helytelen használat okozta károkért, beleérte a közvetlen vagy közvetett károkat és az elvesztett nyereségért.

FIGYELEM! A termék a „Mérőeszközökre vonatkozó törvény” értelmében nem mérőberendezés.

TARTOZÉKOK:

• 1 dbRotációs szintező lézer
• 1 dbTávirányító
  • Lézersugár érzékelő - 1 db
• Érzékelő fogantyú - 1 db
• Szemüveg - 1 db
• Célkereszt 1 db

Töltő -db

• Szállítótáska - 1 db
• Használati útmutató - 1 db

A BERENDEZÉS ELEMEI:

A berendezés elemeinek a számozása a használati útmutató 2-3. oldalain emutatott ábrára vonatkozik:

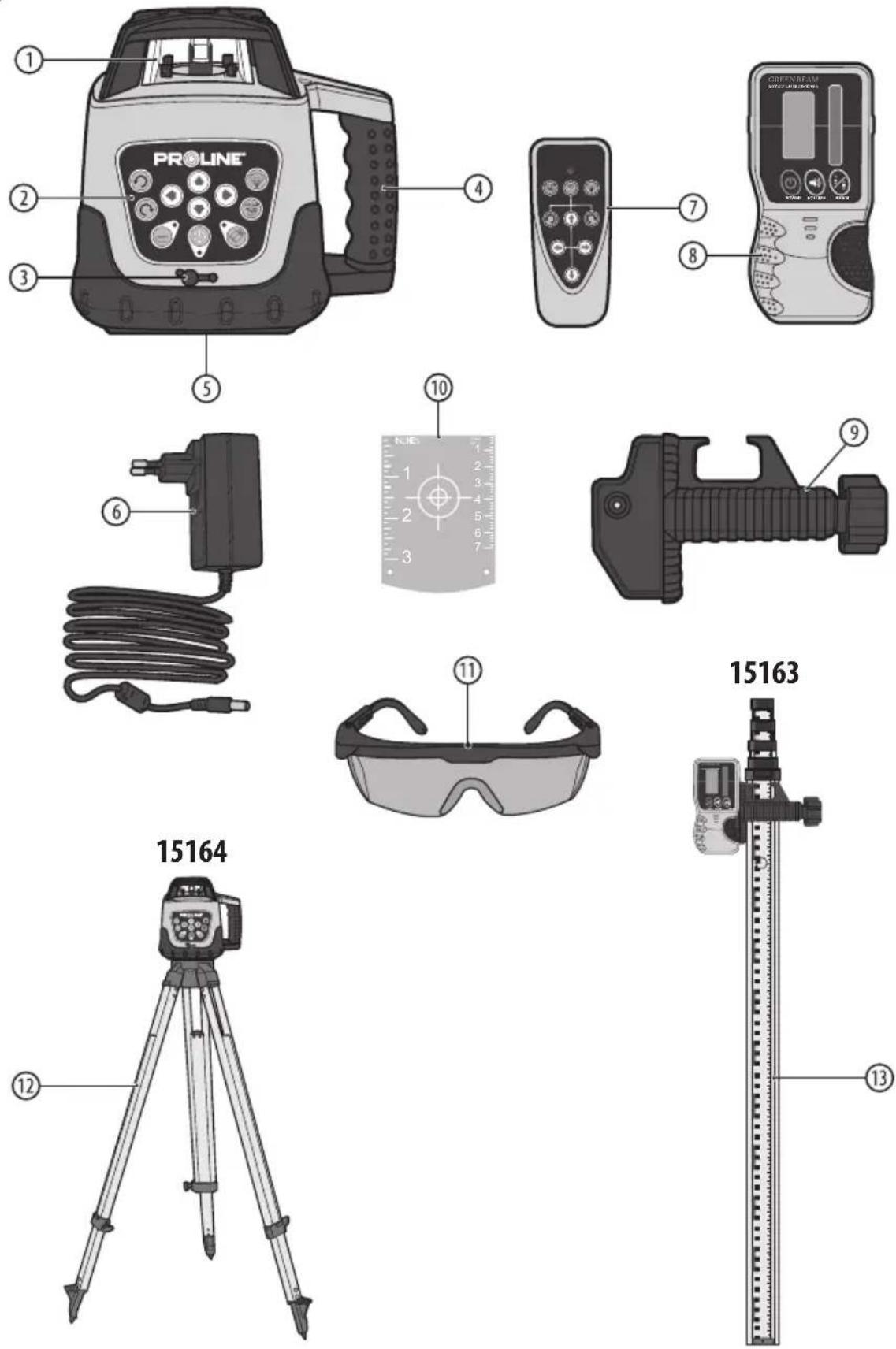

A. rajz 1. Lézerkupola

1. Kezelőpanel
2. Akkumulátor töltőaljzat fedél
3. Fogantyú
4. Állványrögzítő menet
5. Töltő
6. Távirányító
7. Lézersugár érzékelő

8. Érzékelő fogantyú

9. Célkereszt

10. Szemüveg

11. PROLINE 15164 alumínium geodéta állvány *

12. PROLINE 15163 teleszkópos szintezöléc 5m *

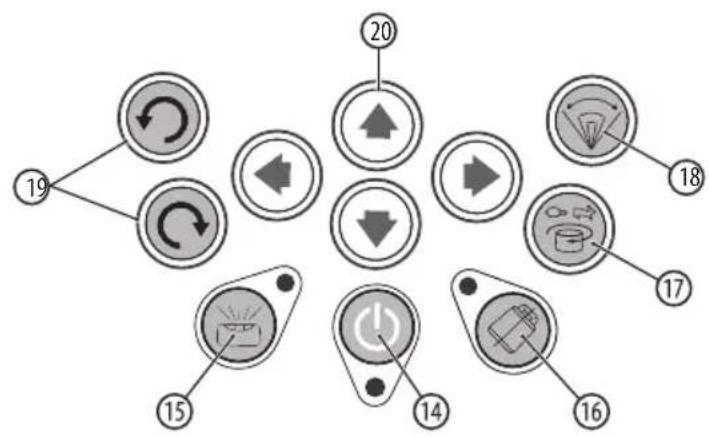

B. rajz 14. Kapcsológomb

1. Üzemmód
2. Rezgésvédelem
3. Forgássebesség szabályozás
4. Forgásszög (szkennelés funkció)
5. Forgásirány
6. Pozíció szabályozása

*A leírt vagy bemutatott termék nem része a berendezés alapfelszereltségének. A további kiegészítők komplett választékát a katalógusunkban találod.

MÜSZAKI ADATOK:

Szintező
Névleges feszültség	5.0 V
Akkumulátor típusa	Ni-MH
Akkumulátor kapacitása	3500 mAh
Maximális hatótáv (érzékelővel)	30 m (500 m)
Fordulatszám	0 / 60 / 120 / 300 / 600 perc ^1
Szkennelési szög	0^ / 10^ / 45^ / 90^ / 160^
Pontosság	±1mm / 10 m
Önszabályozási tartomány	±5°
Munkahómérséklet	-10°C ~ +45°C
Maximális munkaidő	20 h
Távvezérlés hatótávolsága	körülbelül 20 m
Ellenállási osztály	IP 54
Készülék osztálya	III
Állvány menetének mérete	5/8-11 UNC (15,9 mm)
Lézerfény	zöld
Lézer osztály	3R
Lézersugár hullámhossza	520 nm
Lézer kimeneti teljesítménye	1.28 mW
Tömeg	1.85 kg
Lézersugár érzékelő
Névleges feszültség	9 V d.c.
Akkumulátor típusa	9 V 6F22
Tömeg (elem nélkül)	0.16 kg
Távirányító
Névleges feszültség	3 V d.c.
Akkumulátor típusa	2 x1,5V AAA LR03
Tömeg (elem nélkül)	0.042 kg
Töltő
Tápfeszültség	100 – 240 V a.c.
Tápfrekvencia	50 / 60 Hz
Tápáram	0,2 A
Kimeneti feszültség	5,6 V d.c.
Kimeneti áram	700 mA
Névleges teljesítmény	6,5 W
Szigetelési osztály	☐ /II
Tömeg	0.1 kg

ELŐKÉSZÜLET:

FIGYELEM: Az ellenőrző műveleteket vagy a szabályozás, illetve a használati útmutatótól eltérő műveletek végrehajtása veszélyes sugárzást előidéző robbanással járhat.

A szintező minden egyes használata előtt ellenőrizze, hogy semmilyen sérülés nem érte a készüléket (pl. nincs megrepedve a készülékház, nincsenek letört elemei). Bármilyen sérülés észrevétele esetén adja át a készüléket a szervizbe a készülék biztonságos használatának az ellenőrzéséhez.

■ Az akkumulátor töltése

A termék beépített nikkel-fémhidrid (NI-MH) akkumulátorral

rendelkezik és munkavégzés előtt szükség lehet annak feltöltésére. Nyissa ki a szintező frontoldalán lévő töltőaljzat gumifedelet (3). Csatlakoztassa a töltőkábel csatlakozóját az aljzatra. Csatlakoztassa a töltót (6) a hálózati aljzatra.

A töltő LED diódával felszerelt. A dióda villogása azt jelenti, hogy a töltő nincs a szintezőre csatlakoztatva. A folyamatos piros fény az akkumulátor töltését jelzi. A dióda zöld színben való kigyulladása a töltés befejezését jelzi.

A töltés végeztével kapcsolja le a töltőt a hálózati aljzatról, majd húzza ki a töltőkábel csatlakozóját a szintező töltőaljzatából. Zárja le a töltőaljzatot a gumi fedéllel.

A teljesen lemerült akkumulátor feltöltése körülbelül 7 óráig tart.

■ A szintező rögzítése az állványra

A berendezés alján egy menetes nyílás (5) található, mely lehetővé teszi a termék állványra (12) rögzítését (külön elérhető).

A szintező állványra rögzítése esetén ismerkedjen meg az állványhoz mellékelt információkkal.

HASZNÁLAT:

■ Kezelőpanel (lásda B. ábrát, 3. oldal)

A berendezés kezelőpanellel (2) felszerelt, ahol a gombok és a jelzők segítségével vezérelheti a szintezőt.

1. Kapcsológomb (14) – a szintező bekapcsolására és kikapcsolására szolgál. A szintező bekapcsolását a gombnál lévő jelző kigyulladása jelzi.

2. Üzemmód (15) – üzemmód kiválasztása: kézi vagy automata mód. A gombnál lévő jelző világítása kézi módot jelzi.

3. Rezgésvédelem (16) - egy olyan rendszer bekapcsolását teszi lehetővé, mely rezgés észlelésekor leállítja a szintező működését. Ezzel elkerülheti a szintező lézer rezgés hatására megváltozott pozíciója okozta mérési hibát.

4. Forgássebesség szabályozás (17) - kiválaszthatja a lézerjelölő forgássebességét. A gomb újbóli megnyomása a műszaki adatok táblázatában megadott következő sebesség bekapcsolását eredményezi.

5. Forgásszög (szkennelés funkció) (18) - kiválaszthatja, milyen tartományban forogjon a lézerjelölő. A gomb újbóli megnyomása a műszaki adatok táblázatában megadott következő forgásszög bekapcsolását eredményezi. A lézer a beállított magasságban kezdi „felrajzolni” a vonalat.

6. Forgásirány (19) - kiválaszthatja a lézerjelölő forgásirányát. A két gombbal beállíthatja a forgásirányt az óramutató járásával megegyező vagy azzal ellentétes irányba. A gombon lévő nyíl a forgásirányt jelzi. Amikor nem forog a fej, nyomja meg és tartsa lenyomva a gombot a kívánt irányú beolvasás céljából.

7. Pozíció szabályozása (20) — ezekkel a gombokkal tudja módosítani a lézerjelölő pozícióját kézi üzemmódban, ezáltal pedig a sík hajlását. A vízszintes nyilakkal jelölt gombokkal a derékszögű koordináta rendszer X tengelyén módosítja a pozíciót. A függőleges nyilakkal jelölt gombokkal a derékszögű koordináta rendszer Y tengelyén módosítani a pozíciót. A sík hajlásszögének módosítása a lézerjelölő az önszabályozási tartományában lehetséges.

■ A lézerjelölő önszintezése

FIGYELEM! A lézerjelölő önszintezése csak akkor vehető igénybe, ha az állvány menete függőleges vagy vízszintes irányban áll. A termék minden más pozícióját az önszintezés tartomány túllépéseként jelzi.

Ha a termék az önbeállás tartományon belüli szögben hajlik el, megtörténik a vonal automatikus szintezése.

A megjelenített pontok villogása azt jelenti, hogy a termék hajlásszöge meghaladja az önbeállás tartományát és ebben az esetben nincs lehetőség az önszintezésre. Módosítsa a pozíciót úgy, hogy a kijelzett pontok ne villogjanak tovább.

FIGYELEM: Ha a készülék 5 perc alatt nem végez az önbeállással, kapcsolja ki és még egyszer kapcsolja be a szintezőt.

■ A szintező bekapcsolása

Nyomja meg a kapcsológombot (14), folyamatosan világítani kezd a kapcsológomb jelzője és a lézerjelölő fénypontokat kezd sugározni.

Egyik a lézerkupola felső falán, másik az oldalfalak egyikén. A pontok villognak, miközben a készülék ellenőrzi, hogy önbeállásra alkalmas pozícióban van. Ha az ellenőrzés pozitív eredménnyel zárul, a lézerjelölő forogni kezd.

Ha a bekapcsolás után a kapcsológomb jelzője villogni kezd, ez azt jelenti, hogy lemerültek az elemek. Ebben az esetben fel kell tölteni az akkumulátort.

Minden egyes alkalommal, amikor a termék elhajlása elhagyja az önbeállás tartományát, leáll a jelző forgása és villogni kezdenek a fénypontok. Ha a termék elhajlása olyan értékre változik, mely befér az önbeállás tartományába, a fénypontok nem villognak tovább és újraindul a lézerjelölő forgómozgása, ha nem lett előzetesen leállítva a forgássebesség szabályozó gombbal (17).

■ Munkasík elhajlítása

Kézi módban a lézerjelölő önbeállás tartományában elhajlítható a munkasík. Ez kisebb hajlásszögek kijelölésében válhat segítségünkre, pl. garázsfeljárók esetén.

Kapcsolja be a terméket, várja meg az önszintezést, majd módosítsa kézire az üzemmódot a gombbal (15). Ezután állítsa be a kívánt hajlásszöget a pozíció szabályozó gombokkal (20).

A hajlásszög tartomány túllépését a lézerjelölő forgásának leállása és a kijelzett pont villogása jelzi. Ebben az esetben meg kell nyomni az ellenkező irányba mutató nyíllal jelzett gombot egészen a lézerjelölő forgásának újrainduláság.

FIGYELEM! Az újbóli elindítás a hajlított munkasíkkal végzett munkát követően jóval tovább is eltarthat. A készüléknek ekkor több időre van szüksége a lézerjelölő szintezésére.

■ Rezgésvédelem

A gomb (16) megnyomása a terméket ért véletlen rezgések okozta méréshiba elleni védelem bekapcsolását eredményezi. A gombnál lévő jelző lassú villogása a bekapcsolt rezgésvédelmet jelzi. A jelző gyors villogása rezgés érzékelését jelzi. Leáll a jelző forgómozgása.

Ebben az esetben újra meg kell nyomni a rezgésvédelem gombot és elölröl kell kezdeni a mérést.

■ Távirányító

A munkavégzés megkönnyítéséhez mindig használja a távirányítót (7). Ezzel nem csak távolról tudja kezelni a berendezést, de megelőzi a műszer megérintését, ami csökkenti a vízszinttől való eltérés és a dekalibrálás kockázatát.

A munka megkezdése előtt helyezze be az elemeket a távirányító elemtartójába. Figyeljen az elemek megfelelő polaritására. A távirányító hatótávolsága maximálisan 20 m és kültéren végzett munka esetén jelentősen csökkenhet. A távirányító gombjai a következő funkciókért felelnek: üzemmód, sebességszabályozás, forgásszög, forgásirány, pozíció szabályozása. A fenti gombok funkcionalítása megegyezik a kezelőpanelen (2) lévő gombokéval.

■ Lézersugár érzékelő

A müszer egy érzékelővel (8) felszerelt, mellyel a szabad szemmel alig látható lézersugár jelzés is leolvasható.

A munka megkezdése előtt helyezze be az elemeket az elemtartóba. Figyeljen az elemek megfelelő polaritására. Az érzékelő külön kezelőpanellel rendelkezik a következő elemekkel:

1. Kapcsológomb – „POWER”-rel jelölt gomb az érzékelő bekapcsolására és kikapcsolására. A bekapcsolást egy hangjelzés és a kijelzön megjelenő jel jelzi.
2. Hangjelzés – a „VOLUME“ gombbal lehet bekapcsolni és kikapcsolni a hangjelzést. A hangjelzés állapot a kijelzőn látható.
3. Érzékelési szint — a „BEAM” gombbal választhat a kezdeti és a pontos érzékelés közül. Az érzékelést a kezdeti érzékeléssel kell elkezdeni, majd a lézerjel elkapása után módosítsa pontos érzékelésre a lézersugár pontos lokalizálásához. A kiválasztott érzékelési szintet a kijelző jelzése jelzi.

Lézersugár vevőegység – az a mező, mely felismeri a lézersugárzást. A mező közepén keresztülfut egy vonal, meg a legpontosabb érzékelést jelzi.

Kijelző - jelzi a beállított paramétereket, az akku töltési szintjét, valamint segít a lézersugár érzékelésében.

A kijelző a vevőegység hátsó falán is megtalálható.

Kapcsolja be az érzékelőt, válassza ki a kezdeti érzékelést és irányítsa úgy, hogy a lézersugár a vevőegységre essen. Ha az érzékelő érzékeli a lézersugarat, megjelenik egy nyíl a kijelzőn. Annak iránya szerint kell mozgatni az érzékelőt. Ha sugarat észlel az érzékelő mezőjének közepén, a nyilakat a kezdeti érzékelés jele váltja fel. Kapcsolja át az üzemmódot pontos érzékelésre és lassan mozgassa az érzékelőt. Ha megjelenik a kijelzőn a pontos érzékelés jele, az azt jelenti, hogy a lézersugár pontosan a vevőegység közepén halad át.

A lézer érzékelő egy befogóval és vízmértékkel ellátott fogantyúval (9) felszerelt. A befogó lehetővé teszi a fogantyú szerkezeti elemekre vagy szintezölécre (13) rögzítését, míg a vízmérték a fogantyú szintezésének ellenőrzését. Az érzékelőt a menetes aljzatba becsavart csavarral kell a fogantyúra rögzíteni, az érzékelő hátsó falán.

■ Célkereszt használata

A célkereszt (10) növeli a lézersugár láthatóságát kedvezötlen feltételek vagy nagyobb távolság esetén.

A célkereszt tükörképe (10) fokozza a lézersík láthatóságát.

■ Szemüveg

A lézeres szintezéshez használt szemüveg (11) kiszüri a külső fényt. Ezáltal jobban látható a zöld lézersugár.

FIGYELEM! lézeres szintezéshez Nem szabad a használt szemüveget védőszemüvegként

használni. A lézeres szintezéshez használt szemüveg a

lézerpont vagy lézersugár jobb beazonosítására szolgál, nem védi a szemet a lézersugárral szemben.

SZINTEZŐ JELZÉSÉNEK PONTOSSÁGA:

■ Pontosságot befolyásoló tényezők

A jelzések pontosságára a hőmérséklet van a legnagyobb hatással, különösen a hőmérséklet különbségek. A hőmérsékletkülönbségből eredő eltérések a 20 m-nél hosszabb szakaszok mérésénél fontosak. A legnagyobb különbségek az aljzatnál és a helyiségek felső részében fordulnak elő. Ezért a 20 m meghaladó szakaszok esetén a szintezőt mindig állványra kell rögzíteni. Emellett igyekezni kell a szintezőt a munkasík közepére állítani.

■ Szintező kalibrálásának ellenőrzése

• Első használat előtt ellenőrizze a szintező kalibrálását. Emellett minden erősebb rázás vagy leesés utan ellenőrizze a kalibrálást.
• Az ellenőrzés elvégzéséhez min. 20 méter hosszú, stabil aljzatú helyiség szükséges. Végezze el a mérést az X és Y tengelyek körüli elforgatással (minden tengely pozitív és negatív irányába - együtt 4 mérés).
• A szintezőt vízszintes pozícióba kell rögzíteni az állványra (12) az A fal közelében vagy állítsa stabil aljzatra (lásd: C. ábra, 3. oldal). Kapcsolja be a szintezőt és szintezze ki.
• Irányítsa a lézersugarat a pont módban a szintezőhöz közelebbi A falra. Jelölje be a falon a lézersugár pont közepét (I pont) (lásd: C. ábra, 3. oldal).
• Forgassa el a szintezőt 180°-ban a rögzítési tengely körül az állványon, várja meg az önbeállás végét és jelölje be a sugár pontjának közepét a szemközti B falon (II pont) (lásd: D. ábra, 3. oldal).
• Tegye át a szintezőt forgatás nélkül a B fal közelébe, majd szintezze ki. (lásd: E. ábra, 3. oldal).
• Módosítsa a szintező magasságának beállítását az állvány (12) segítségével úgy, hogy a lézersugár pont közepe pontosan a B fal II pont közepére kerüljön (lásd: E. ábra, 3. oldal).
• Forgassa el a szintezőt 180° -ban a rögzítési tengelye körül az állványon, nem módosítva a magasságot, várja meg az önbeállás végét és jelölje be a lézersugár pont közepét az A falon (III pont) úgy, hogy lehetőleg pontosan az I pont fölött vagy alatt legyen. Az A falon a két bejelölt I és III pontok közötti távolság (d) a szintező valós eltérése az adott mérótengelyre (lásd: F ábra, 3. oldal). A további tengelyek esetében analogikusan kell elvégezni a méréseket. A forgófejet (2) minden mérés megkezdése előtt, minden egyes alkalommal 90 °-kal el kell fordítani ehhez. A 20 m szakasz megengedett Φ eltérése ± 1 mm/10 m = ± 2 mm, tehát Φ eltérés az I és a III pontok között egyik mérés esetében se lehet nagyobb, mint 2 mm. Ha bármelyik mérés során az eltérés meghaladja a megengedett értéket, szolgáltassa be a szintezőt a szervizbe. Ahhoz, hogy biztosak legyünk a szintező jelzéseinek pontosságában, a fent bemutatott ellenőrzést legalább havonta egyszer vagy a termék minden leejtése, feldőlése vagy a munkavégzés vagy szállítás során ért ütése után el kell végezni.

VÍZSZINTES ÉS FÜGGÖLEGES SÍK:

• A vízszintes sík kijelöléséhez szerelje fel a szintezőt az állványra (12) az 5/8" menettel (5). A szintező bekapcsolása után megjelenik a lézersugár a vízszintes síkban. Az önszintezés végeztével a forgófej elforgatásával 360 fokban lehet kijelölni a vízszintes síkot (lásd: G. ábra, 3. oldal).
• A függőleges sík kijelöléséhez állítsa a szintezőt kemény, sík felületre, kapcsológombbal (14) felfelé. A szintező bekapcsolása után megjelenik a lézersugár a függőleges síkban. Az önszintezés végeztével a forgófej elforgatásával 360 fokban lehet kijelölni a függőleges síkot (lásd: H. ábra, 3. oldal).

TISZTÍTÁS, TÁROLÁS ÉS KARBANTARTÁS:

FIGYELEM: Tisztítás előtt kapcsolja ki a készüléket.

1. A készüléket kizárólag száraz vagy enyhén benedvesített törlőkendővel szabad tisztítani. A készülék tisztításához nem szabad tisztítószert vagy oldószert használni. A lézersugár kivezető nyílásán (1) szemmel látható szennyeződéseket óvatosan távolítsa el lencsetisztító folyadékba áztatott puha kendővel.
2. A szintező száraz helyen, gyermekektől és állatoktól elzárva tárolandó. A szintezőt eredeti szállítótáskában kell szállítani és tárolni, védve a mechanikus sérülésektől.
3. A készülék nem igényel karbantartást. A készülék nem rendelkezik olyan elemmel, amit a felhasználó saját kezüleg megjavíthatna. A készülék hibás működésének a megállapítása vagy sérülése esetén forduljon a márkaszervizhez.

GYÁRTÓ:

Profix Sp. z o.o.,

ul. Marywilska 34,

03-228 Warszawa, Lengyelország

JELEK:

A készüléken a következő figyelmeztető jelek találhatók:

LÉZERSUGÁRZÁS. KERÜLJE A SZEMBEJUTÁST 3R. OSZTÁLYÚ LÉZER

FIGYELEM! Folyamatosan ellenőrizze a mérőberendezésen található adattáblák és figyelmeztető jelek olvashatóságát.

KÖRNYEZETVÉDELEM:

A bemutatott jel azt jelenti, hogy tilos az elhasznált készüléket háztartási hulladékokkal együtt eltávolítani (pénzbírság kockázata). Az elektromos és elektronikus készülékben található veszélyes összetevők negatív hatással vannak a természetes élővilágra és az emberi egészségre.

A háztartásnak hozzá kell járulnia az elhasznált készülék újrahasznosításához. Lengyelországban és Európában kidolgozás alatt van, vagy már létezik az elhasznált készülékek begyűjtési rendszere, melynek keretein belül a fenti készülék összes értékesítési pontja köteles átvenni az elhasznált készüléket. Továbbá más begyűjtési helyek is üzemelnek.

OPOZORILO:
