Termék típusa	OLED TV
Márka	Sony
Modell	KD55AG9BU
Képernyő méret (átló)	138,8 cm (55 hüvelyk)
Kijelző felbontása	3 840 x 2 160 képpont (4K Ultra HD)
TV szabványok	Digitális: DVB-T/T2/C/S/S2, Analóg: B/G, D/K, I
Színrendszer	PAL/SECAM/NTSC3.58/NTSC4.43 (csak videó)
Áramfogyasztás (alap)	132 W
Áramfogyasztás (intenzív)	394 W
Készenléti fogyasztás	0,50 W (27 W frissítéssel/EPG-vel)
Méretek (talppal)	122,6 x 71,4 x 25,5 cm
Méretek (talp nélkül)	122,6 x 71,0 x 4,0 cm
Tömeg (talppal)	22,3 kg
Tömeg (talp nélkül)	18,7 kg
Tápegység	220-240 V AC, 50 Hz
HDMI csatlakozók	4 bemenet (HDCP 2.3, ARC/eARC a HDMI 3-on)
USB csatlakozók	2 USB 2.0 port (500 mA), 1 USB 3.1 port (900 mA)
Hálózat	LAN Ethernet, Wi-Fi 802.11ac, Bluetooth 4.2
Audio kimenet	Digitális optikai, Fejhallgató (3,5 mm mini-jack)
Középső hangszóró	CENTER SPEAKER IN bemenet középső hangszóróként való használathoz
Képernyővédelmi funkciók	Panel frissítés, Pixeleltolás, Automatikus fényerőcsökkentés
Hangasszisztens	Beépített mikrofon hangkereséshez (internetkapcsolat szükséges)
Üzemi hőmérséklet	0 °C – 40 °C

Gyakran ismételt kérdések - KD55AG9BU SONY

Hogyan kerülhető el a képbeégés egy OLED TV-n?

A képbeégés elkerülése érdekében kerülje a statikus képek hosszú ideig tartó megjelenítését (logók, fekete sávok, órák). Használja a beépített funkciókat, mint a pixeleltolás és a panel frissítés (évente egyszer ajánlott). Kapcsolja ki a TV-t a távirányítóval a szokásos módon.

Milyen fali konzolt válasszak a Sony KD55AG9BU-hoz?

A Sony az opcionális SU-WL850 vagy SU-WL450 fali konzolokat ajánlja. A telepítést szakképzett szakembernek kell elvégeznie. Használja a konzollal együtt szállított csavarokat, és tartsa be a szellőzési távolságokat (10 cm a TV körül).

Hogyan állíthatom vissza a TV-t probléma esetén?

Ha a TV nem reagál, tartsa lenyomva a távirányító Bekapcsoló gombját, amíg meg nem jelenik egy üzenet az újraindításhoz. Ha ez nem működik, húzza ki a tápkábelt, várjon két percet, majd dugja vissza.

Mit tegyek, ha a távirányító nem működik?

Cserélje ki a távirányító elemeit. Ellenőrizze, hogy nincs akadály a távirányító és a TV érzékelője között. Ha a probléma továbbra is fennáll, állítsa vissza a TV-t (lásd az előző kérdést).

A TV nem fogja a műholdas csatornákat, mit tegyek?

Ellenőrizze a műholdkábel csatlakozását. Ha az 'LNB túlterhelés' üzenet jelenik meg, húzza ki a tápfeszültséget, és győződjön meg arról, hogy a kábel nem sérült. Végezzen digitális csatornakeresést a menüben.

Hogyan csatlakoztassam a TV-t az internethez?

Használjon Ethernet kábelt (LAN port) vagy a beépített Wi-Fi-t. A kezdeti beállítás során a TV automatikusan csatlakozik. Adatvédelmi okokból dönthet úgy, hogy nem csatlakozik a vezeték nélküli hálózathoz, vagy nem dug be internetkábelt.

Használhatom a TV-t középső hangszóróként?

Igen, a CENTER SPEAKER IN bemenetnek köszönhetően csatlakoztathatja a házimozi vevő kimenetét. Győződjön meg arról, hogy a [Hangszórók] beállítást [Hangrendszer]-re állítja, és húzza ki a tápkábelt a kábelek csatlakoztatása előtt.

Hogyan frissíthetem a TV szoftverét?

Csatlakoztassa a TV-t az internethez, és lépjen a Beállítások → Támogatás → Szoftverfrissítés menübe. A Sony rendszeres frissítéseket javasol a teljesítmény javítása és új funkciók hozzáadása érdekében.

Mit jelent a piros villogás a bekapcsolás jelző LED-en?

Számolja meg a villogások számát (3 másodpercenkénti intervallum). Húzza ki a tápkábelt, amíg a LED ki nem alszik, majd dugja vissza. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy Sony szervizközponttal, és adja meg a villogások számát.

Hogyan tisztítsam az OLED képernyőt?

Használjon puha, száraz ruhát (mikroszálas) a képernyő óvatos letörléséhez. Ne használjon vegyszereket, alkoholt vagy durva ruhákat. Tisztítás előtt húzza ki a TV-t, és hagyja lehűlni.

HASZNÁLATI ÚTMUTATÓ KD55AG9BU SONY

Bezdrôtová technológia

Protokol IEEE802.11ac/a/b/g/n

Az asztali állvány rögzítéséhez tekintse meg a Beállítási útmutatót.

Tartalomjegyzék

FONTOS FIGYELMEZTETÉS ..... 2

Biztonsági előírások 3

A TV-képernyő védelme (OLED TV)....4

Alkatrészek és vezérlőelemek. . . . . . . . . 5

Vezérlők és szimbólumok .....5

A távvezérlő használata....6

A távvezérlő működési leírása....6

Csatlakoztatási ábra....8

A tv felszerelése a falra .....11

Az opcionális Fali konzol használata (SU-WL850 vagy SU-WL450)....11

Hibaelhárítás 13

Problémák és megoldások ..... 13

Müszaki adatok 14

Internetkapcsolat és adatvédelem

Ez a termék a kezdeti beállítás alatt csatlakozik az internethez, amint van hálózati kapcsolata, egyrészt az internetkapcsolat ellenőrzésére, később pedig a Kezdőképernyő konfigurálására. A rendszer erre a célra, és minden más internetkapcsolathoz is használja az IP-címét. Ha azt szeretné, hogy a rendszer egyáltalán ne használja az IP-címét, ne állítsa be a vezeték nélküli internet funkciót, és ne csatlakoztasson internetkábelt. Az internetkapcsolatokra vonatkozó további információkért tekintse meg a beállítási képernyőkön található adatvédelmi információkat.

Bevezetés

Köszönjük, hogy ezt a Sony terméket választotta. Kérjük, mielőtt üzembe helyezi a készüléket, olvassa el figyelmesen ezt a használati utasítást, és őrizze meg, mert a későbbiekben is szüksége lehet rá.

Megjegyzés

• Kérjük, hogy a TV használata előtt olvassa el a következőt: „Biztonsági előírások” (3. oldal).
• További biztonsági előírásokért olvassa el a mellékelt Biztonsági előírások részt.
• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

Súgó

További hibaelháritási tudnivalókat és más hasznos információkat közvetlenül a TV-n is elérhet. Nyomja meg a távvezérlő HELP gombját a témakörök listájának megjelenítéséhez, illetve a kulcsszó szerinti kereséshez.

Súgóútmutató (kézikönyv)

További hibaelhárítási tudnivalókat és más hasznos információkat közvetlenül a TV-n is elérhet. A Súgóútmutatót PC-ről vagy okostelefonról is megnyithatja (a vonatkozó tudnivalók a jelen kézikönyv hátoldalán olvashatók).

Az azonosító címke helye

A típusszám, a gyártási idő (év/hónap) és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson találhatók. Ezek az állvány burkolatának levétele után válnak láthatóvá CD1

FONTOS FIGYELMEZTETÉS

Megjegyzés a rádióberendezéssel

kapcsolatban

A Sony Visual Products Inc. igazolja, hogy a KD-77AG9, KD-65AG9, KD-55AG9 típusú rádiós berendezések megfelelnek a 2014/53/EU irányvonal előírásainak. Az EU megfelelőségi nyilatkozat teljes szövege a következő internet-címen olvasható el: http://www.compliance.sony.de/

Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik.

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó: Az 5 150-5 350 MHz-es sáv beltéri használatra van korlátozva.

Biztonsági előírások

Üzembe helyezés, beállítás

Tüz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tv-készüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja.

Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.
• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.
• Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa ne lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány túllóg a tv-állványon, az a tv-készülék eldőlését vagy leesését okozhatja, ami személyi sérülést vagy a tv megrongálódását eredményezheti..

• Ha a Tv-készülék az asztali állványon van, akkor biztonsági okokból helyezze fel a TV hátuljának középső fedeleit.
• A készülék falra szerelését szakemberrel végeztesse.
• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők:
  Fali konzol SU-WL850 Fali konzol SU-WL450

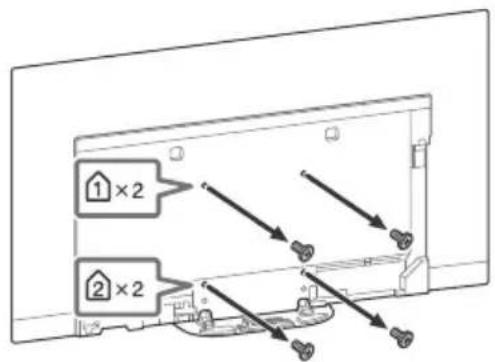

• A Fali konzolt a Fali konzolhoz mellékelt csavarokkal rögzítse a tv-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a Fali konzol csatlakozófelületétől mérve. A csavarok hossza és átmérője a Fali konzol modelljétől függően különböző.
  A mellékelt csavarok helyett más csavarok használata a tv-készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja.

Szállítás

• A készülék szállítása előtt szüntesse meg a készülék összes csatlakozását.
• A készülék szállításához legalább két ember szükséges.
• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne nyomja meg a panelt és a képernyő körüli keretet.

• A mozgatás vagy felszerelés során ne fektesse le a TV-t.

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

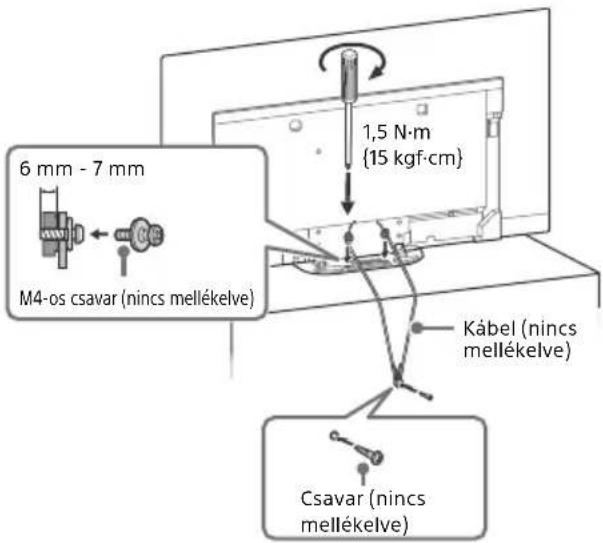

A felborulás megakadályozása

Szellőzés

• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen semmit a készülékbe.

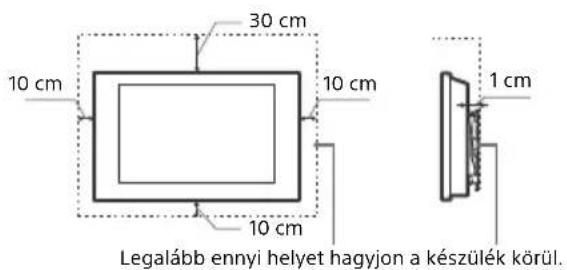

• Az alábbi ábrán látható mértékű helyet hagyjon a készülék körül.
• Határozottan javasolt Sony fali konzol használata, a megfelelő szellőzés biztosítása érdekében.

Falra szerelve

Állványon történő használat esetén

Legalább ennyi helyet hagyjon a készülék körül.

- A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében:

— Ne üzemeltesse a készüléket a hátára vagy az oldalára fordítva.
— Alüzemeltesse a készüléket zárt polcon, ágyra vagy takaróra helyezve, illetve szekrényben.
— Ne takarja le a készüléket függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal.

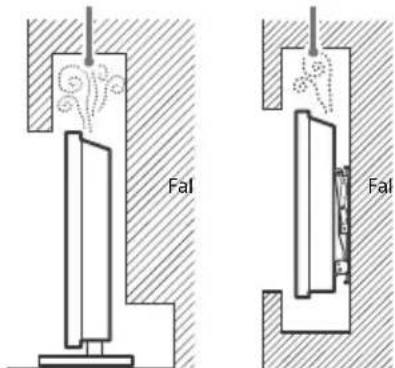

— Ne üzemeltesse a készüléket az alábbi módokon.

A légáramlás gátolt.

Ne takarja el levegőkeringés útját.

A TV-képernyő védelme (OLED TV)

Óvintézkedések a képernyő rongálódás elleni védelme érdekében

Képvisszamaradás

Az OLED TV-k az alkalmazott anyagok jellemzői miatt érzékenyek a képvisszamaradásra (beégés). A képvisszamaradás akkor állhat elő, ha a képernyőnek ugyanazon a helyén sokszor, vagy huzamosabb ideig ugyanaz a kép jelenik meg. Ez nem jelenti a TV hibás működését. Kerülje az olyan képek megjelenítését, amelyek képvisszamaradást okozhatnak.

A következőkben olyan képekre mutatunk példát, amelyek képvisszamaradást okozhatnak:

• A képernyő tetején, alján, jobb vagy bal oldalán fekete sávokat tartalmazó képek. (Például Letterbox vagy 4:3 képarányú, normál felbontású képek.)
• Allóképek, például fényképek.
• A képernyő egyes részein statikus tartalmat megjelenítő videojátékok.
• Képernyőmenük, műsorújságok, csatornalogók stb.
• Alkalmazások statikus tartalmai.
• Szalagcímek, amelyeket pl. a híradók és?kiemelt hírek használnak.

A képvisszamaradás kockázatának csökkentése:

• A Sony azt javasolja, hogy a TV-készüléket általában a távvezérlön vagy a TV-készüléken található be-/kikapcsoló gombbal kapcsolja ki.
• A [Szélesvásznú mód] választásával szüntesse meg a fekete sávokat. A [Szélesvásznú mód] módtól eltérő [Normál] beállítást használjon.
• A im bot megnyomva kapcsolja ki az OSD-t (képernyőmenüt) és kapcsolja ki a csatlakoztatott készülékek menüit. A részleteket lásd a csatlakoztatott készülék használati útmutatójában.
• Kerülje a fényes színeket (beleértve a fehéret is) tartalmazó állóképek vagy logók tartós megjelenítését a képernyő minden részén.
• A képbeállításokat igazítsa a környezeti feltételekhez. A Normál beállítást otthoni használatra ajánljuk és akkor, ha a megjelenített tartalomban gyakran szerepel csatornalogó stb.

A TV következő funkciói segítenek a képvisszamaradás csökkentésében/megelőzésében.

Képernyőfrissítés

A panelfrissítés hosszabb idejű használat után automatikusan fut és beállítja a TV-kép egységességét. A panelfrissítés manuálisan is elvégezhető, de csak akkor érdemes használni, ha a képvisszamaradás már nagyon észrevehető, és a következő üzenet jelenik meg: [A panelfrissítés nem fejeződött be...]

Vigyázat:

• A Panelfrissítés funkció hatással lehet a panelre. Javasoljuk, hogy a panelfrissítést évente csak egyszer végezze el, mert a funkció sürübb használata esetén a panel hasznos élettartama lerövidülhet.
• A panelfrissítés végrehajtása körülbelül egy óráig tart.
• A panelfrissítés során egy fehér vonal jelenhet meg a képernyőn, ez nem jelenti a TV hibás működését.
• A panelfrissítés csak akkor működik, ha a helyiség hőmérséklete 10 °C és 40 °C.

Képponteltolás

A képvisszamaradás megelőzése érdekében automatikusan elmozdítja a képet a képernyőn.

Egyéb funkciók

A képernyő fényereje automatikusan csökken, ha állóképet, órát, erős színeket vagy logókat stb. jelenít meg.

Alkatrészek és vezérlőelemek

Vezérlők és szimbólumok

1 ⏻ (Bekapcsolás) / + / -

Ha a tv ki van kapcsolva,

a ⏻ gombbal kapcsolja be.

Ha a tv be van kapcsolva,

Kikapcsoláshoz nyomja meg hosszan a ⏻ gombot.

Nyomogassa a ⏻ gombot a funkció

módosításához, majd a + vagy – gombot a következőhöz:

• A hangerő beállítása.
  • Csatornák kiválasztása.
• a tv bemeneti jelforrásának kijelölése.

2 Távvezérlő érzékelője ^1

Fényérzékelő* 1 / LED-megvilágítás

A LED-megvilágítás a televízió állapota szerint világít vagy villog.

További információért tekintse meg a Súgóútmutatót.

3 Beépített mikrofon ^2*3

A kéz nélkül használható beépített mikrofon hangalapú keresésre alkalmas. A beépített mikrofon engedélyezéséhez kövesse a ↓ gomb megnyomása után a képernyőn megjelenő utasításokat.

4 Beépített mikrofon LED

A beépített mikrofon engedélyezett állapotában a MIC LED sárgán világít. A beépített mikrofon LED-jét le lehet tiltani. ^3

*1 Ne tegyen semmit az érzékelő közelébe.

*2 A hangalapú kereséshez internet-kapcsolat szükséges.

A beépített mikrofonnal végezhető hangalapú keresés csak korlátozott régiókban/országokban/nyelveken használható.

A készenléti állapot energiafogyasztása nöni fog, mert a hangalapú keresés és a beépített mikrofon engedélyezése esetén a mikrofon folyamatosan működik.

*3 A további információkat lásd az online súgóútmutatóban (2. oldal).

A távvezérlő használata

A távvezérlő működési leírása

A távvezérlő alakja, gombjainak helye, elérhetősége és funkciója a régiótól/országtól/a televízió típusától függően változhat.

(Mikrofon)

Hangalapú keresést* használata. (Például különböző tartalmak keresése beszéd alapján.)

▲/▼/◄/►/⊕ (Navigáló gombok)

A képernyőn történő navigálás és elemkiválasztás eszköze.

TV

Segítségével átválthat tv-csatornára vagy bemeneti csatornára, illetve megjelenítheti a Tv menü lehetőséget.

* A hangalapú kereséshez internet-kapcsolat szükséges.

1 ⏻ (Készenléti üzemmód)

A televíziókészülék be- vagy kikapcsolása (készenléti üzemmód).

2 Számgombok

i+/Információ/Szöveg felfedése)

Információk megjelenítése.

(Teletext)

Teletext információk megjelenítése.

3 Google Play

Megnyitja a „Google Play” online szolgáltatást.

NETFLIX (Csak egyes régiókban/országokban/tv-modelleknél)

Hozzáférés a „NETFLIX“ online szolgáltatáshoz.

Színes gombok

A gombhoz tartozó funkció végrehajtása.

4 GUIDE/

A digitális műsorújság vagy a kábeles/műholdas egység EPG-jének megjelenítése a [Kábel/műholdas doboz beállítása] beállítását követően (Csak Set Top Box vezérléssel kompatibilis modellek).

REC LIST

Az USB HDD eszköz vagy a DVR felvételi listájának megtekintése a [Kábel/műholdas doboz beállítása] beállítását követően.

(Bemenetválasztás)

Jelenítse meg és válassza ki a bemeneti forrást stb.

(Gyors beállítások)

Gyors beállítások megjelenítése.

BACK/←

Visszatérés az előző képernyőre.

HOME

A televíziókészülék főmenüjének megjelenítése.

5 ∠ +/- (Hangerö)

A hangerő beállítása.

(ugrás)

Oda-vissza váltás két csatorna vagy bemenet között. A tv-készülék az aktuális csatorna vagy bemenet és a legutóbb kiválasztott csatorna vagy bemenet között vált.

☐ (Némítás)

A hang kikapcsolása. Ismét megnyomva a hang visszakapcsol.

Tipp

- A hozzáférési parancsikon szolgáltatás be- vagy kikapcsolható a ✉ megnyomásával és nyomva tartásával.

CH +/−/▲/▼

Tv-üzemmódban: Csatornák kiválasztása. Teletext üzemmódban: A következő (☑) vagy az előző (☑) oldal kiválasztása.

6 AUDIO

Válassza ki a többnyelvű forrás hangját vagy az éppen megtekintett műsor kettős hangját (a műsor forrásától függően).

(Feliratok beállítása)

A feliratok be- vagy kikapcsolása (amikor a szolgáltatás elérhető).

HELP

Súgó menü megjelenítése. A Súgóútmutató bárhonnan elérhető.

◀/▶/▶/II

A televíziókészülék és a csatlakoztatott BRAVIA Sync-kompatibilis eszköz médiatartalmának vezérlése.

● REC

Rögzítse az aktuálisan megtekintett programot az USB HDD eszközre vagy DVR eszközre a [Kábel/műholdas doboz beállítása] beállítása után (csak korlátozott régió/ország/tv-modell esetén).

EXIT

Visszatérés az előző képernyőhöz, vagy kilépés a menüből. Amikor elérhető az Interaktív alkalmazás szolgáltatás, nyomja meg a szolgáltatásból való kilépéshez.

Megjegyzés

- A [Kábel/műholdas doboz beállítása] funkcióval kapcsolatos további információért tekintse meg a Súgóútmutatót.

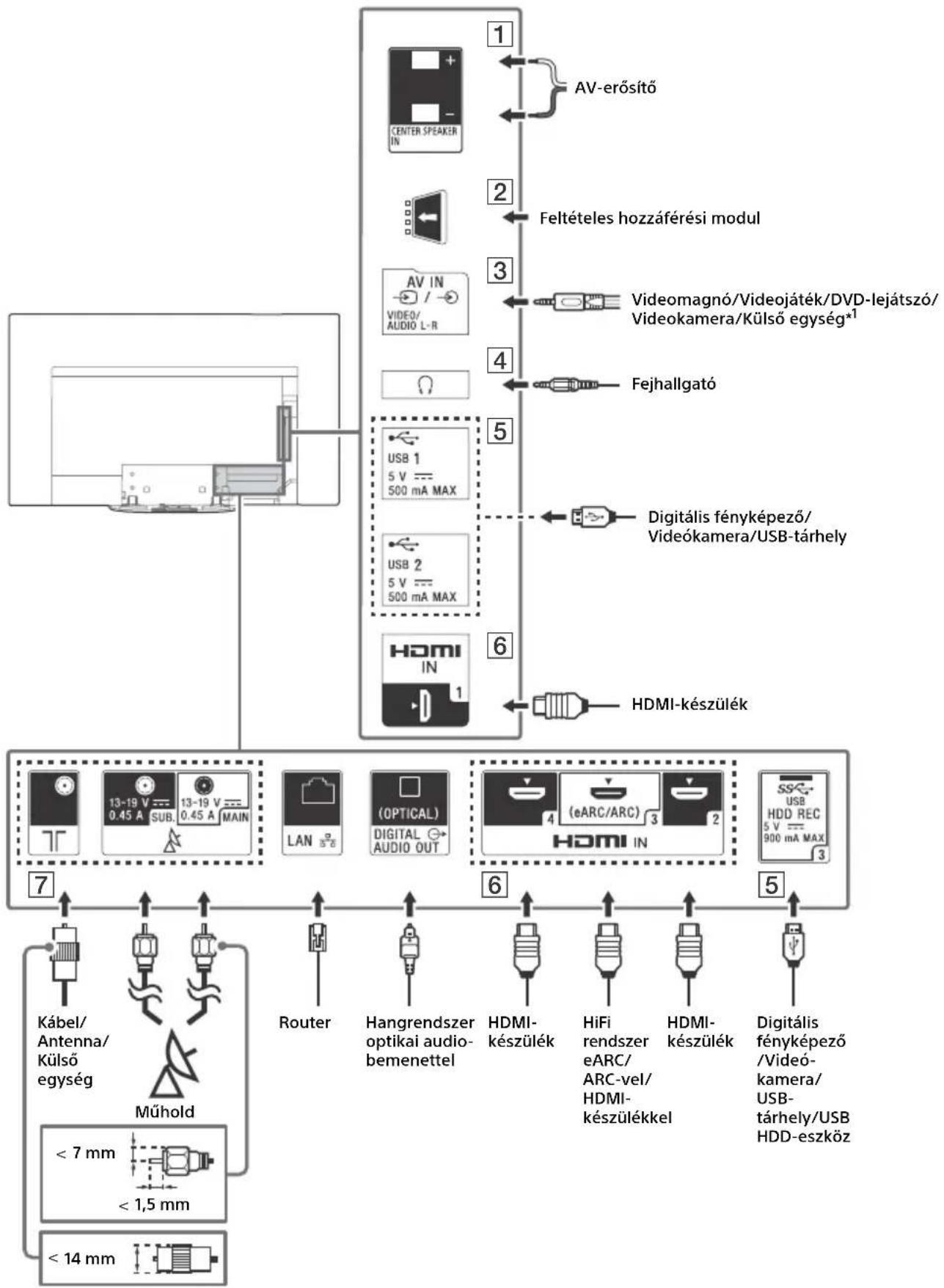

Csatlakoztatási ábra

A csatlakozásokra vonatkozó további információért tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával.

1 CENTER SPEAKER IN

• Ha a TV hangszóróit szeretné center hangszóróként használni, akkor az AVerősítő kimenetét csatlakoztassa a TV CENTER SPEAKER IN bemenetére.
• A kábelek csatlakoztatása előtt a TV és az AV-erősítőre hálózati kábelét is csatlakoztassa le a hálózati feszültségről.
• Ügyeljen arra, hogy a [Hangszóró] beállítás [Audiorendszer] legyen.

Ha CENTER SPEAKER IN nincs egy AV erősítőre csatlakoztatva, akkor a sistergés elkerülésének céljából kapcsolja ki a [Középső tv-hangszóró üzemmód]. A részleteket lásd a Súgóútmutatóban.

2 CAM (feltételes hozzáférési modul)

• Hozzáférést biztosít a fizetős televíziószolgáltatásokhoz. A részleteket lásd a CAM mellékelt használati útmutatójában.
• Az intelligens kártyát ne helyezze közvetlenül a televíziókészülék CAM kártyahelyére. Egy hivatalos kereskedő által biztosított feltételes hozzáférési modulba kell beilleszteni.
• A CAM előfizetői kártya egyes országokban/régiókban nem támogatott. Érdeklődjön egy hivatalos kereskedőnél.
• Egy CAM üzenet jelenhet meg olyankor, amikor az internetes videók használatát követően digitális műsorra vált.

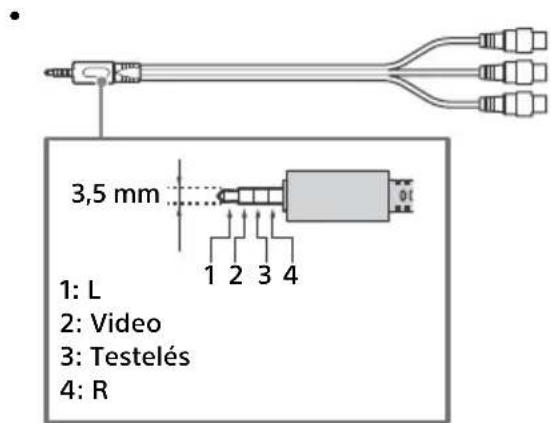

3 → /→ AV IN

- Kompozit kapcsolathoz használjon analóg hosszabbítókábelt (nincs mellékelve).

4 (Fejhallgató)

• Csak a 3 pólusú sztereó mini dugaszt támogatja.
• A hang nem hallható egyidejűleg a fejhallgatón és a TV hangszóróján is.

5 USB 1/2, USB3(HDD REC)\* 2

• Egy nagyobb méretű USB-eszközt csatlakoztatása zavarhatja a közelében lévő többi csatlakoztatott eszközt.
• Amikor egy nagyobb méretű USB-eszközt csatlakoztat, csatlakoztassa az USB 1 aljzatba.
• Csatlakoztasson USB HDD eszközt az USB 3 (kék) porthoz.

6 HDMI IN 1/2/3/4

- A HDMI-csatoló képes a digitális video- és audiojeleket egyetlen kábelen át továbbítani.

• A kiváló minőségű 4K 50p/60p tartalom lejátszásához Premium High Speed HDMI kábelt használjon és a [HDMI-jelformátum] beállítást állítsa [Javított formátum] értékre. Ezt a beállítást minden egyes csatlakoztatott HDMI IN csatlakozóra el kell végezni. A használható formátumok részleteit lásd: „Műszaki adatok”, ebben a kézikönyvben (14-16 oldal).
• HD MI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez. A HDMI eARC/ARC szabványt támogató hangrendszer képes videoadatokat küldeni a TV készüléknek, valamint audiojeleket fogadni a TV-től egyazon HDMI-kábelen keresztül. Ha a hangrendszere nem támogatja a HDMI eARC/ARC szabványt, kiegészítő DIGITAL AUDIO OUT (OPTICAL) kapcsolatra van szükség.

- Használjon Ethernet-képes HDMI-kábelt eARC szabványt támogató hangrendszer csatlakoztatásához.

7 (RF bemenet), (Múholdas bemenet)

- Földi/kábeles és műholdas csatlakozások. Csatlakoztatás lépései: SUB. → MAIN → Antenna

- A SUB. csatlakozót csak akkor csatlakoztassa, ha ikertuneres üzemmódot használ az egykábeles jelszétosztó rendszer EN50494 kivételével.

*1 Csak SCART AV OUT csatlakozóval rendelkező külső eszköz esetében használjon SCART-RCA adaptert és analóg hosszabbítókábelt.

*2 Csak egyes régiókban/országokban/tv-modellekben.

Megjegyzés

• Az oldalsó fedelet nem lehet feltenni, ^165 z oldalsó csatlakozóra kábelek csatlakoznak.
• Az oldalsó fedelet későbbi felhasználás céljából biztos helyen tárolja.

A tv felszerelése a falra

Az opcionális Fali konzol használata (SU-WL850 vagy SU-WL450)

Vásárlóink figyelmébe:

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe:

A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést.

Fali konzol felszerelési tájékoztató

A tv-készülék használati útmutatója csak a tv-készülék falra történő felszerelésének előkészületeire vonatkozó lépéseket tartalmazza.

A fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a fali konzolhoz tartozó felszerelési tudnivalókat az adott TV-típus termékoldalán.

www.sony.eu/support/

Felkészülés a Fali konzol felszerelésére

A TV falra szereléséhez az SU-WL850 (nincs mellékelve) vagy SU-WL450 (nincs mellékelve) fali konzolt használja.

A TV falra szerelése előtt a felszerelési útmutatónak megfelelően szerelje fel az asztali állvány.

• Mielőtt csatlakoztatná a kábeleket, készítse elő a TV-t a Fali konzol felszerelésére.
• Kövesse a fali konzol mellékelt útmutató előírásait. A TV felszereléséhez megfelelő szakértelem szükséges, különösen annak eldöntésekor, hogy a fal képes-e a TV súlyának megtartására.
• A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.
• A fali konzol csavarjai nincsenek mellékelve.
• A fel nem használt csavarokat és az Asztali állványt tartsa biztonságos helyen az Asztali állvány felszereléséig. A csavarokat kisgyermekektől távol eső helyen tárolja.

1 Távolítsa el az állvány burkolatát és a csatlakozók fedelét.

2 Távolítsa el a TV hátulján található csavarokat.

Hibaelhárítás

Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.

1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának megnyomásával, amíg megjelenik egy üzenet. A TV újraindul. Ha a TV nem áll helyre. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból. Ezt követően nyomja meg a bekapcsológombot a tv-n, várjon két percig, majd helyezze be újra a tápkábelt a hálózati aljzatba.
2 Tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával.
3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.
4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv hátsó borításán látható).

Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.

A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.

Problémák és megoldások

Ha a megvilágító LED pirosan villog.

- Számolja meg, hányszor villan fel (az időköz három másodperc). Indítsa újra a tv-t. Ehhez húzza ki a tápkábelt a hálózati aljzatból, amíg a LED-megvilágítás piros villogása leáll, majd kapcsolja be a tv-t. Ha a probléma továbbra is fennáll, válassza le a TV-t a hálózatról, majd lépjen kapcsolatba a kereskedővel vagy a Sony szervizközponttal, és tájékoztassa őket arról, hányszor villog a megvilágító LED.

A földi/kábelszolgáltatás nem érhető el.

• Ellenőrizze az antenna (légi)/kábel kapcsolatát és az erősítő beállításait.
• A távvezérlő TV gombjának megnyomásával válassza ki a földi/kábelszolgáltatást, majd válassza ki a [Digitális] lehetőséget, ha műsorszolgáltatás nem jelenik meg.
• Lehetséges, hogy egy közelröl sugárzott erős jel elnyomja a földi jelet. A digitális hangolási beállítások között az [LNA (CS ---)] beállítást állítsa [Ki] állapotba.
• Ha elköltözik vagy új szolgáltatásokat kíván használni, próbáljon a [Digitális hangolás] segítségével szolgáltatást keresni.

A műholdas szolgáltatás nem érhető el.

• Ellenőrizze a műholdas kábelkapcsolatot.
• Ha megjelenik a [Nincs jel. LNB túlcsordulás...] üzenet, válassza le a hálózati csatlakozóvezetéket. Ezután ellenőrizze, hogy a műholdas kábel nem sérült-e, és hogy nem lett-e zárlatos a műholdas jelvezeték a műholdas csatlakozóban.

A távvezérlő nem működik.

• Cserélje ki az elemeket.

Elfelejtette a szülői műsorzárhoz tartozó jelszót.

- Írja be a 9999 PIN-kódot, és válassza a [PIN-kód módosítása] lehetőséget.

A tv-készülék környezete felmelegszik.

- Ha a tv-készüléket hosszú ideig használja, a környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével.

TV-nézés közben a képernyő sötétebbé válik.

- Ha az egész kép vagy a kép egy része állókép, akkor a képernyő fényereje a képvisszamaradás megelőzése érdekében csökken. Ez nem jelenti a TV hibás működését.

Képvisszamaradási problémája van.

Ha hosszu ideig ismetelten ugyanaz a kep jelenik meg, akkor kepvisszamaradas fordulhat elő. A képvisszamaradás csökkentése érdekében javasoljuk, hogy a TV-készüléket a szokásos módon, a távvezérlő vagy a TV kikapcsoló gombjának megnyomásával kapcsolja ki.

Megjegyzés

• A panelfrissitest csak akkor vegezze el, ha a kepvisszamaradas mar erősen eszrevehető. Javasoljuk, hogy evente csak egyszer vegezze el. Ennel sűrűbben ne hasznalja a funkciot, mert hatassal lehet a panel hasznos elettartamara.
• Az órát, logót és erős színeket (beleértve a fehéret is) tartalmazó képek könnyen képvisszamaradást okozhatnak. Az ilyen típusú képeket ne jelenítse meg hosszú ideig, mert ez képvisszamaradást okozhat.

Egy fehér vonal jelenik meg a képernyön.

- A TV hosszú idejű használata után a képvisszamaradás csökkentése érdekében automatikusan fut a panelfrissítés funkció. A panelfrissítés a TV kikapcsolása után indul el, és körülbelül egy óráig tart. A panelfrissítés során egy fehér vonal jelenhet meg a képernyőn. Ez nem jelenti a TV hibás működését.

A [A panelfrissítés nem fejeződött be...] üzenet jelenik meg.

A TV hosszú idejű használata után a képvisszamaradás csökkentése érdekében automatikusan fut a panelfrissítés funkció. Ha a TV be van kapcsolva, és az AC hálózati kábel nincs csatlakoztatva, vagy a helyiség hőmérséklete a 10 °C és 40 °C közötti tartományban van a panelfrissítés során, akkor a folyamat nem fejeződik be és ez az üzenet jelenik meg.

• Ha a panelfrissítés automatikusan indult el, akkor újraindul, ha a távvezérlővel kikapcsolja a TV-készüléket.
• Ha a panelfrissítést kézzel indította, akkor ismét ki kell választani.

Műszaki adatok

Rendszer

Megjelenítő típusa

OLED (Organic Light Emitting Diode, szerves fénykibocsátó dióda) panel

Tv-rendszer

Országtól/területválasztástól/tv-modelltől függően

Analog: B/G, D/K, I

Digitális: DVB-T/DVB-C DVB-T2 ^*1

PAL/SECAM/NTSC3.58 (Csak videó)/NTSC4.43 (Csak videó)

Fogható csatornák

Országtól/területválasztástól/tv-modelltől függően

Analog: UHF/VHF/kábel

Digitális: UHF/VHF/kábel

Můhold ^*1 : 950 - 2 150 MHz KF-frekvencia

Hangkimeneti teljesítmény

Vezeték nélküli technológia

IEEE802.11ac/a/b/g/n protokoll

(Az országtól/régiótól függően előfordulhat, hogy az IEEE802.11ac nem érhető el.)

Bluetooth 4.2-es verzió

Frekvenciasáv(ok)

Vezeték nélküli LAN (IEEE802.11ac/a/b/g/n)

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 10,0 dBm

RMF-TX600E

Bluetooth
Frekvenciatartomány Kimeneti teljesítmény
2 400 - 2 483,5 MHz < 1	10,0 dBm

Szoftververzió

Ez a rádióberendezés az EU megfelelőségi nyilatkozatban meghatározott jóváhagyott szoftververzióval/szoftververziókkal használható. A szoftver verziójának kiderítéséhez nyomja meg a távvezérlő HELP gombját.

Távvezérlő: ____.

Válassza ki a(z) [Távoli vezérlés] →

[Szoftververzió] lehetőséget a(z) [Beállítások] menüből. További információért tekintse meg a Súgóútmutatót.

Az ebbe a rádióberendezésbe betöltött szoftvert leellenőrizték, és teljesíti a 2014/53/EU Irányelv alapvető követelményeit.

Bemeneti/kimeneti aljzatok

Antenna (légi)/kábel

75 Ohm külső antennacsatlakozó VHF/UHF-hez Műholdantenna*¹

F típusú anya csatlakozó, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es

kapcsolójel, Egykábeles terjesztés EN50494.

→/→ AV IN

Video/Audio bemenet (mini jack)

HDMI IN 1/2/3/4 (támogatják a 4K felbontást, HDCP 2.3 kompatibilis)

Videó:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p

Részletes leírást a Súgóútmutatóban talál.

Kivéve eARC üzemmódban

5,1 csatornás lineáris PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby Digital,

Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (Csak a HDMI IN 3 esetén)

eARC üzemmodban*5

Részletes leírást a Súgóútmutatóban talál.

„Élénk" üzemmódban

Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby

Digital, Dolby Digital Plus, DTS

Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Digital, DTS)

Ω (mini sztereó jack)

Fejhallgató

1, 2, 3 (HDD REC)*

6

USB-eszköz csatlakozója. (S3-USB HDD-eszköz a FELVÉTEL funkcióhoz)

Az 1. és 2. USB-port támogatja a High Speed USB (USB 2.0) szabványt

A 3. USB-port támogatja a Super Speed USB (USB

3.1 Gen 1) szabványt

Feltételes hozzáférési modul (CAM) nyílása

LAN

10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.)

CENTER SPEAKER IN

Center hangszóró bemeneti csatlakozója

Egyebek

Külön megvásárolható tartozékok

Fali konzol: SU-WL850

Fali konzol: SU-WL450

Üzemi hömérséklet

0^ C - 40^ C

Müködési páratartalom

10 % - 80 % RH relatív páratartalom között

(kicsapódás nélkül)

Tápellátás, adatlap és egyebek

Tápellátás

220 V - 240 V AC, 50 Hz

Energiahatékonysági osztály

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Képernyöméret (átlósan mérve) (Kb.)

KD-77AG9: 194,7 cm / 77 hüvelyk

KD-65AG9: 163,9 cm / 65 hüvelyk

KD-55AG9: 138,8 cm / 55 hüvelyk

Teljesítményfelvétel

[Normál] üzemmódban

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

[Élénk] üzemmódban

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Éves energiafogyasztás ^7

KD-77AG9: 293 kWh évente

KD-65AG9: 234 kWh évente

KD-55AG9: 183 kWh évente

Készenléti üzemmódban ^8*9

KD-77AG9: 0,50 W (29 W szoftver-/EPG-frissítési üzemmódban)

KD-65AG9: 0,50 W (27 W szoftver-/EPG-frissítési üzemmódban)

KD-55AG9: 0,50 W (27 W szoftver-/EPG-frissítési üzemmódban)

Kijelző felbontása

3 840 képpont (vízszintes) × 2 160 sor (függőleges)

Kimeneti áramerősség

USB 1/2

5 V, max. 500 mA

USB 3

5 V, max. 900 mA

Méretek (Kb.) (szé × ma × mé)

asztali állvánnyal

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

asztali állvány nélkül

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Tömeg (Kb.)

asztali állvánnyal

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

asztali állvány nélkül

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nem minden tv rendelkezik DVB-T2 vagy DVB-S/S2 technológiával vagy műholdantenna-terminállal.

*2 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p képpontos felbontás megjelenítéséhez állítsa a[Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre.

*3 A 18 Gb/s támogatásához válassza ki a [HDMI-jelformátum] lehetőséget a [Javított formátum] beállításnál.

*4 Részletes leírást a Súgóútmutatóban talál.

*5 Az eARC üzemmód akkor aktív, ha az [eARC mód] beállítása [Automatikus], a [Hangszóró] beállítása [Audiorendszer] és az eARC használatára képes hangrendszer van csatlakoztatva.

*6 Csak egyes régiókban/országokban/tv-modellekben.

*7 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ.

*8 A megadott készenléti üzemmódú teljesítményfelvételt akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.

*9 Ha a tv-készülék csatlakoztatva van a hálózathoz, a készenléti üzemmód energiafelhasználása megnő.

Megjegyzés

- Ne távolítsa el a vakkártyát vagy a tv CAM (feltételes hozzáférési modul) nyílásának borítását (az elérhetőség a tv-modelltől függ), kivéve, ha a feltételes hozzáférési modulba intelligens kártyát helyez be.

- A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.

- A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

Megjegyzések a digitális tv-funkcióról

- Előfordulhat, hogy a digitális TV (digitális földfelszíni videoadás, műholdas- és kábeltelevízió), az interaktív szolgáltatások és a hálózati funkciók nem érhetők el minden országban vagy területen. Lehetséges, hogy egyes funkciók nincsenek engedélyezve vagy nem működnek megfelelően bizonyos szolgáltatók és hálózati környezetek használata esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a szolgáltatásaikért.

- Ez a TV támogatja az MPEG-2, H.264/ MPEG-4 AVC és H.265/ HEVC kodekeket használó digitális műsorszolgáltatást, de nem garantálható, hogy az idővel esetlegesen változó összes szolgáltatóval/ szolgáltatásjellel kompatibilis lesz.

Védjegyekkel kapcsolatos információk

- A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

- A Dolby, Dolby Vision, Dolby Audio, és dupla D szimbólum a Dolby Laboratories védjegyei. A gyártás a Dolby Laboratories licencengedélyével történt. Bizalmas kiadatlan anyagok. Dolby Laboratories © 1992–2015 szerzői joga. Minden jog fenntartva.

- A „ B R A V BRAVIA és a BRAVIA Sync a Sony Corporation tulajdonát képező védjegy vagy bejegyzett védjegy.

- A Gracenote, a Gracenote embléma és szöveges logó és a „Powered by Gracenote” embléma a Gracenote, Inc. vállalat védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.

- A Google, a Google Play, a Chromecast, a YouTube, az Android TV és az egyéb kapcsolódó jelzések és emblémák a Google LLC védjegyei.

- A Wi-Fi®, Wi-Fi Alliance® és Wi-Fi Direct® a Wi-Fi Alliance bejegyzett védjegye.

- A Wi-Fi CERTIFIED™ embléma a Wi-Fi Alliance hitelesítési jele.

- DTS-szabadalmakról lásd a http://patents.dts.com webhelyet. Készült a DTS, Inc. licence alapján. A DTS, a szimbólum, illetve a DTS és a szimbólum együttesen bejegyzett védjegyek, a DTS Digital Surround a DTS, Inc. védjegye. © DTS, Inc. Minden jog fenntartva.

- A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc. bejegyzett védjegyei, a Sony Corporation ezeket licencmegállapodás keretében használja. A többi védjegy és kereskedelmi megnevezés a megfelelő tulajdonosok tulajdona.

- A Netflix a Netflix, Inc. bejegyzett védjegye.

- A DiSEqC™ az EUTELSAT védjegye. Ez a tv-készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve.

- A TUXERA a Tuxera Inc. cég Egyesült Államokban és más országokban bejegyzett védjegye.

- Az USB-IF SuperSpeed USB Trident embléma az USB Implementers Forum, Inc. bejegyzett védjegye. SS

- Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát képezi.
