KD55AG9BU - Televisio SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	OLED-televisio
Merkki	Sony
Malli	KD55AG9BU
Näytön koko (diagonaali)	138,8 cm (55 tuumaa)
Näytön tarkkuus	3 840 x 2 160 pikseliä (4K Ultra HD)
TV-standardit	Digitaalinen: DVB-T/T2/C/S/S2, Analoginen: B/G, D/K, I
Värijärjestelmä	PAL/SECAM/NTSC3.58/NTSC4.43 (vain video)
Virrankulutus (tavallinen)	132 W
Virrankulutus (tehokas)	394 W
Virrankulutus valmiustilassa	0,50 W (27 W päivitys/EPG)
Mitat (jalustan kanssa)	122,6 x 71,4 x 25,5 cm
Mitat (ilman jalustaa)	122,6 x 71,0 x 4,0 cm
Paino (jalustan kanssa)	22,3 kg
Paino (ilman jalustaa)	18,7 kg
Virtalähde	220-240 V AC, 50 Hz
HDMI-liitännät	4 tuloa (HDCP 2.3, ARC/eARC HDMI 3:ssa)
USB-liitännät	2 USB 2.0 -porttia (500 mA), 1 USB 3.1 -portti (900 mA)
Verkko	LAN Ethernet, Wi-Fi 802.11ac, Bluetooth 4.2
Äänilähtö	Digitaalinen optinen, Kuulokkeet (3,5 mm miniliitin)
Keskikaiutin	CENTER SPEAKER IN -tulo keskikaiuttimena käytettäväksi
Näytön suojatoiminnot	Paneelin päivitys, Pikselinsiirto, Automaattinen kirkkauden vähennys
Ääniassistentti	Sisäänrakennettu mikrofoni äänihakua varten (edellyttää Internet-yhteyttä)
Käyttölämpötila	0 °C - 40 °C

Usein kysytyt kysymykset - KD55AG9BU SONY

Kuinka välttää kuvan palamista OLED-televisiossa?

Kuvan palamisen välttämiseksi vältä staattisten kuvien näyttämistä pitkiä aikoja (logot, mustat palkit, kellot). Käytä sisäänrakennettuja toimintoja, kuten pikselinsiirtoa ja paneelin päivitystä (suositellaan kerran vuodessa). Sammuta televisio normaalisti kaukosäätimellä.

Mikä seinäteline valita Sony KD55AG9BU:lle?

Sony suosittelee valinnaisia seinätelineitä SU-WL850 tai SU-WL450. Asennuksen tulee suorittaa pätevä ammattilainen. Käytä telineen mukana tulleita ruuveja ja noudata ilmanvaihtovälejä (10 cm television ympärillä).

Kuinka palauttaa televisio tehdasasetuksille ongelman sattuessa?

Jos televisio ei enää vastaa, pidä kaukosäätimen virtapainiketta painettuna, kunnes viesti käynnistää uudelleen. Jos tämä ei toimi, irrota virtajohto, odota kaksi minuuttia ja kytke se takaisin.

Mitä tehdä, jos kaukosäädin ei enää toimi?

Vaihda kaukosäätimen paristot. Tarkista, ettei kaukosäätimen ja television anturin välillä ole esteitä. Jos ongelma jatkuu, palauta televisio tehdasasetuksille (katso edellinen kysymys).

Televisio ei vastaanota satelliittikanavia, mitä tehdä?

Tarkista satelliittikaapelin liitäntä. Jos 'LNB-ylikuormitus' -viesti näkyy, irrota virta ja varmista, ettei kaapeli ole vaurioitunut. Tee digitaalisten kanavien haku valikosta.

Kuinka yhdistää televisio Internetiin?

Käytä Ethernet-kaapelia (LAN-portti) tai sisäänrakennettua Wi-Fiä. Alkuasennuksen aikana televisio yhdistyy automaattisesti. Yksityisyyden vuoksi voit valita, ettet yhdistä langatonta verkkoa tai kytke Internet-kaapelia.

Voinko käyttää televisiota keskikaiuttimena?

Kyllä, CENTER SPEAKER IN -tulon avulla voit liittää AV-vastaanottimesi lähdön. Varmista, että asetat [Kaiuttimet] -asetukseksi [Äänijärjestelmä] ja irrota virta ennen kaapeleiden liittämistä.

Kuinka päivittää television ohjelmisto?

Yhdistä televisio Internetiin ja siirry kohtaan Asetukset → Tuki → Ohjelmistopäivitys. Sony suosittelee säännöllisiä päivityksiä suorituskyvyn parantamiseksi ja uusien ominaisuuksien lisäämiseksi.

Mitä tarkoittaa virtavalon punainen vilkkuminen?

Laske vilkkumisten määrä (3 sekunnin välein). Irrota virtajohto, kunnes LED sammuu, ja kytke se takaisin. Jos ongelma jatkuu, ota yhteyttä Sony-huoltokeskukseen ja ilmoita vilkkumisten määrä.

Kuinka puhdistaa OLED-näyttö?

Käytä pehmeää ja kuivaa liinaa (mikrokuituliina) pyyhkiäksesi varovasti näyttöä. Älä käytä kemikaaleja, alkoholia tai karkeita liinoja. Ennen puhdistusta irrota televisio verkkovirrasta ja anna sen jäähtyä.

KÄYTTÖOHJE KD55AG9BU SONY

Katso ohjeet pöytäjalustan kiinnittämiseen Asetusoppaasta.

Sisällysluettelo

TÄRKEÄ HUOMAUTUS....2

Turvallisuusohjeet. 3

TV-näytön suojaaminen (OLED-TV)....4

Osat ja säätimet 5

Säätimet ja ilmaisimet .... 5

Kaukosäätimen käyttäminen .....6

Kaukosäätimen osien kuvaus ....6

Liitäntäkaavio 8

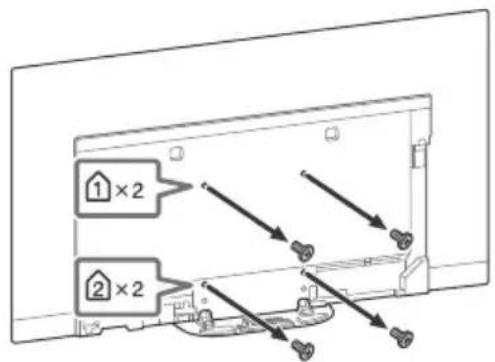

Television asennus seinälle....11

Lisävarusteena saatavan

Seinäasennuskiinnittimen käyttäminen

(SU-WL850 tai SU-WL450)....11

Vianmääritys....13

Ongelmat ja ratkaisut....13

Tekniset tiedot 14

Internet-yhteys ja tietosuoja

Tämä tuote yhdistyy Internettiin, Internet-yhteydenvarmistamiseksi, alkuasennuksen aikana heti, kun verkko on kytketty ja myöhemmin Kotivalikon määrittämiseksi. IP-osoitettasi käytetään tässä ja kaikissa muissa Internet-yhteyksissä. Jos et halua IP-osoitettasi käytettävän ollenkaan, älä aseta langatonta Internet-toimintoa, äläkä yhdistä Internet-johtoa. Katso yksityisyydensuojantiedot, jotka on esitetty asetusikkunoissa, saadaksesi lisätietoja Internet-yhteyksistä.

Johdanto

Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten.

Huomautus

• Lue ennen TV:n käyttöä "Turvallisuus-ohjeet" (sivu 3).
• Lue turvallisuutta koskevia lisätietoja mukana toimitetusta turvallisuustiedotteesta.
• Asetusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.

Ohje

Saat lisää vianmääritysohjeita ja muita hyödyllisiä tietoja suoraan TV:stäsi. Avaa aiheluettelo tai etsi aihetta hakusanalla painamalla kaukosäätimen HELP-painiketta.

Käyttöopas (Käyttöohje)

Tarkempia tietoja saat valitsemalla [Käyttöopas] TV:n Ohjevalikosta. Voit käyttää Käyttöopasta myös tietokoneella tai älypuhelimella (tiedot tämän oppaan takakannessa).

Tunnistemerkintöjen sijainti

Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat television takaosassa tai pakkauksessa. Ne löytyvät poistamalla jalustan kansi .CD1

TÄRKEÄ HUOMAUTUS

Radiolaitteisiin liittyvä huomautus

Sony Visual Products Inc. vakuuttaa, että radiolaitetyypit KD-77AG9, KD-65AG9, KD-55AG9 ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: http://www.compliance.sony.de/

Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan laitteita, joita myydään EU:n direktiivejä noudattavissa maissa.

Seuraavat tätä radiolaitetta koskevat käyttörajoitukset tai käyttövaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

Taajuudet 5 150-5 350 MHz on rajoitettu vain sisäkäyttöön.

Turvallisuusohjeet

Asennus ja käyttö

Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.

Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
• Aseta TV tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.
• Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.

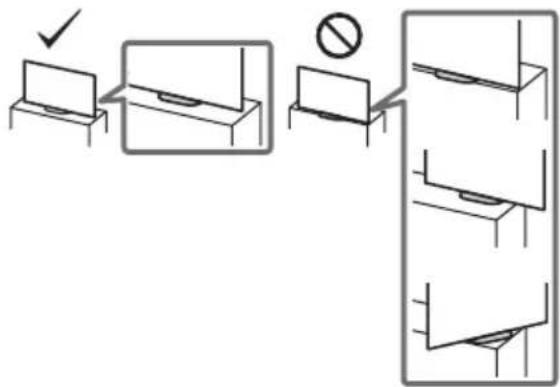

• Asenna televisio niin, ettei sen pöytäjalusta työnny televisiojalustan ulkopuolelle (ei sisälly toimitukseen). Jos pöytäjalusta työntyy televisiojalustan ulkopuolelle, se voi aiheuttaa television kaatumisen, putoamisen tai henkilövahingon tai television vaurioitumisen.

• Turvallisuussyistä muista kiinnittää keskisuojukset TV:n taakse, kun TV:tä käytetään pöytätasolla.
• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:
  — Seinäasennuskiinnitin SU-WL850 — Seinäasennuskiinnitin SU-WL450
• Muista käyttää seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität seinäasennuskiinnittimen TV-vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti seinäasennuskiinnittimen asennuspinnasta mitattuna.
  Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista.
  Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa.

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaapelit ennen television siirtämistä.
• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.

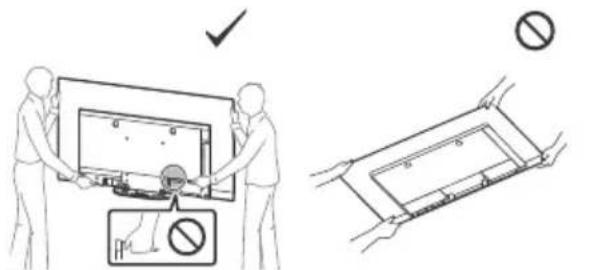

• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina näytön pintaa tai näytön ympärillä olevaa kehystä.

- Kun käsittelet tai asennat TV:tä, pidä se pystyasennossa.

• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetukse
• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

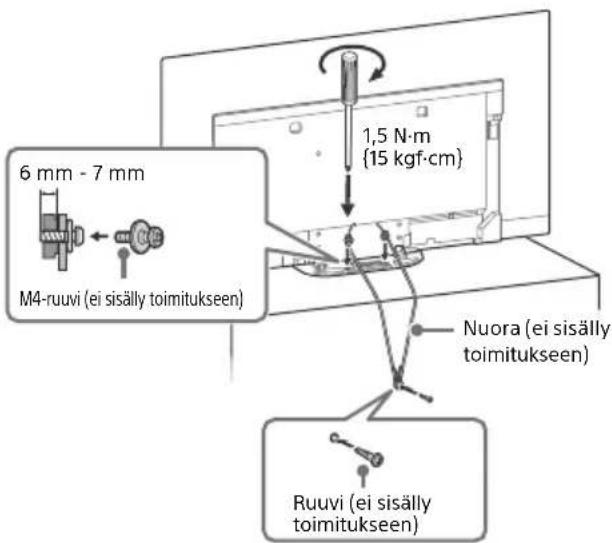

Kaatumisen estäminen

Ilmanvaihto

• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.
• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.
• Sonyn seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi.

Asennus seinälle

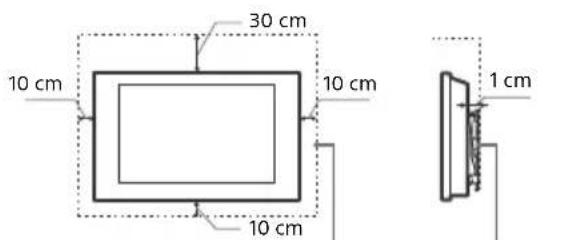

Television ympärille jätettävä minimi tila.

Asennus jalustalle

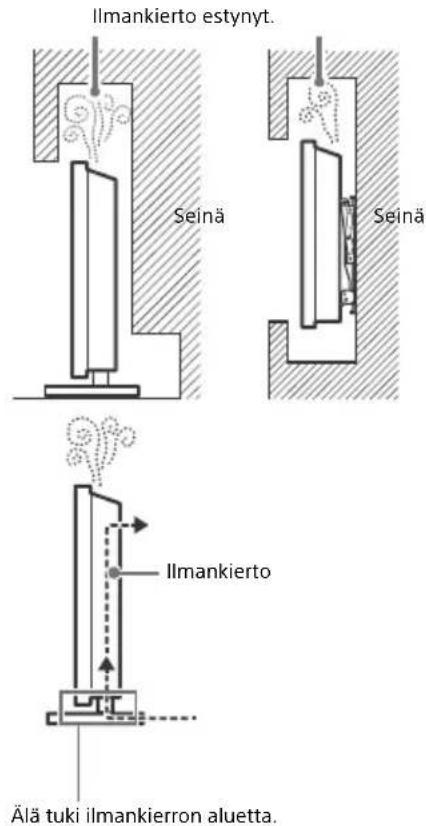

• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen:
• Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.
• Iä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle.
• Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.
• Älä asenna televisiota alla olevien kuvien mukaisesti.

TV-näytön suojaaminen (OLED-TV)

Varotoimet näytön suojaamiseksi vaurioilta Jäännöskuva

OLED-TV:t ovat alttiita jäännöskuvalle (kuvan palaminen) käytettyjen materiaalien ominaisuuksien vuoksi. Jäännöskuvaa voi esiintyä, jos kuvia näytetään toistuvasti tai pitkiä aikoja samassa kohdassa näyttöä. Tämä ei ole TV:n toimintahäiriö. Vältä näyttämästä kuvia, jotka voivat aiheuttaa jäännöskuvaa.

Seuraavat ovat esimerkkejä kuvista, jotka voivat aiheuttaa jäännöskuvaa:

• Sisältö, jossa on mustat palkit joko näytön ylä- ja alareunassa ja/ tai oikealla ja vasemmalla sivulla. (esimerkiksi Letterbox-, 4:3- ja SD-kuva)
  • Staattiset kuvat, kuten valokuvat.
• Videopelit, joissa voi olla staattista sisältöä näytön jossakin osassa.
• Näyttövalikot, ohjelmaoppaat, kanavien logot jne.
• Sovellusten staattinen sisältö.
• Näytöllä vierivät uutisnauhat esim. uutisille ja otsikoille.

Jäännöskuvan vaaraa voidaan vähentää seuraavasti:

• Sony suosittelee, että TV sammutetaan normaalisti painamalla virtapainiketta kaukosäätimestä tai TV:stä.
• Poista mustat palkit täyttämällä näyttö vaihtamalla [Laaja tila]. Valitse [Laaja tila] -tilaksi muu kuin [Normaali].
• Sammuta OSD-kuvaruutunäyttö painamalla /i+paljketta ja sammuta liitetyn laitteen valikot. Lisätietoja on annettu liitetyn laitteen käyttöohjeissa.
• Vältä kirkkaita värejä (mukaan lukien valkoinen) sisältävien staattisten kuvien, kellojen ja logojen näyttäminen näytön missään osassa.
• Tee kuva-asetukset ympäristöolosuhteiden mukaan. Vakiokuvaa suositellaan kotikäyttöön ja katseltaessa sisältöä, jossa näytetään usein kanavan logo jne.

TV:ssä on seuraavat toiminnot, jotka auttavat vähentämään/estämään jäännöskuvaa.

Paneelin päivitys

Paneelin päivitys säätää automaattisesti TV-kuvaruudun yhtenäisyyden, kun sitä on käytetty pitkään. Paneeli päivitys voidaan suorittaa myös manuaalisesti ja sitä tulisi käyttää ainoastaan, jos jäännöskuva on selvästi havaittavissa tai näet seuraavan viestin: [Paneelin päivitys keskeytyi...]

Varoitus:

• Paneelin päivitys -toiminto voi vaikuttaa paneeliin. Paneelin päivitys kannattaa suorittaa vain kerran vuodessa. Älä suorita sitä useammin, sillä se voi vaikuttaa paneelin käyttöikään.
• Paneelin päivitys kestää noin tunnin.
• Näytöllä voi näkyä valkoinen juova paneelin päivityksen aikana. Tämä ei ole TV:n toimintahäiriö.
• Paneelin päivitys toimii ainoastaan, kun huoneen lämpötila on 10 °C – 40 °C.

Pikselin siirto

Siirtää kuvaa automaattisesti näytöllä jäännöskuvan estämiseksi.

Muut toiminnot

Näytön kirkkautta vähennetään automaattisesti still-kuvia, kelloja, kirkkaita värejä, logoja jne. näytettäessä.

Osat ja säätimet

Säätimet ja ilmaisimet

1 ⏻ (Virta) / + / -

Kun TV on pois päältä,

Kytke virta painamalla ⏻.

Kun TV on päällä,

Paina ⏻ ja pidä sitä painettuna sammutusta varten.

Paina ⏻ toistuvasti toiminnon vaihtamiseksi, paina sen jälkeen + tai – seuraavaa varten:

• Säädä äänenvoimakkuutta
- Valitse kanava
• TV:n signaalilähteen valinta.

2 Kaukosäädinanturi ^1 / Valotunnistin ^1 / LED-ilmaisin

LED-ilmaisin syttyy tai vilkkuu TV:n tilan mukaan.

Lisätietoja on annettu Käyttöoppaassa.

3 Sisäinen mikrofoni ^2*3

Käytä puhehakua varten sisäistä handsfree-mikrofonia. Ota sisäinen mikrofoni käyttöön noudattamalla näytön ohjeita painettuasi -painiketta.

4 Sisäisen mikrofonin merkkivalo

Sisäisen mikrofonin LED-valo syttyy keltaisena, kun sisäinen mikrofoni otetaan käyttöön. Sisäisen mikrofonin LED-valo voidaan poistaa käytöstä.*3

*1 Älä aseta mitään tunnistimen läheisyyteen.
*2 Puhehaku vaatii Internet-yhteyden. Sisäisen mikrofonin puhehaku on käytettävissä vain tietyissä maissa/alueilla/kielillä. Valmiustilan virrankulutus kasvaa, koska sisäinen mikrofoni kuuntelee aina, kun puhehaku sisäisellä mikrofonilla on otettu käyttöön.
*3 Katso lisätiedot Online-käyttöoppaasta (sivu 2).

Kaukosäätimen käyttäminen

Kaukosäätimen osien kuvaus

Kaukosäätimen muoto sekä kaukosäätimen painikkeiden sijainti, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin mukaan.

(Mikrofoni)

Käytä puhehakua*. (esim. etsi erilaisia sisältöjä äänen avulla.)

▲/▼/◄/►/⊕ (Navigointiohjain)

Navigointiin ja valitsemiseen ruutuvalikoissa.

TV

Vaihtaa TV-kanavalle tai tuloliitäntään ja näyttää TV-menun.

* Puhehaku vaatii Internet-yhteyden.

1 ⏻ (TV-valmiustila)

Avaa tai sammuta TV (valmiustila).

2 Numeropainikkeet

i+/?(Tiedot/tekstin paljastus)

Näytä tiedot.

(Teksti)

Näytä tekstitiedot.

3 Google Play

Siirry "Google Play"-verkkopalveluun.

NETFLIX (vain rajoitetuilla alueilla/maissa/TV-malleissa)

Siirry "NETFLIX"-verkkopalveluun.

Väripainikkeet

Suorittaa painiketta sillä hetkellä vastaavan toiminnon.

4 GUIDE/

Näyttää kaapeli- tai satelliittivastaanottimen digitaalisen/elektronisen ohjelmaoppaan sen jälkeen kun [Kaapeli-/satelliittisovittimen asetukset] on asetettu (vain digisovitinohjauksen kanssa yhteensopivat mallit).

REC LIST

Näyttää USB-kiintolevyn tai DVR-laitteen tallennuslistan sen jälkeen kun [Kaapeli-/satelliittisovittimen asetukset] on asetettu.

→ (Tulosignaalin valinta)

Näytä ja valitse ohjelmalähde, jne.

(Pika-asetukset)

Näytä Pika-asetukset.

BACK/←

Palaa edelliseen näyttöön.

HOME

Tuo TV:n Home-valikko näkyviin.

5 ∠ +/- (Äänenvoimakkuus)

Säädä äänenvoimakkuutta.

(Hyppää)

Siirry edestakaisin kahden kanavan tai signaalilähteen välillä. TV vaihtaa nykyisen kanavan tai signaalilähteen ja viimeksi valitun kanavan tai signaalilähteen välillä.

Mykistys

Mykistä ääni. Palauta ääni painamalla uudelleen.

Vihje

- Helppokäyttötoimintojen pikavalinnan voi ottaa käyttöön tai poistaa käytöstä painamalla pitkään ✉ painiketta.

CH +/−/▲/▼

TV-tilassa: Valitse kanava. Teksti-TV-tilassa: Valitse seuraava (☑) ai edellinen (☑) sivu.

6 AUDIO

Valitsee äänen katseltavalle monikieliselle tai kaksiääniselle ohjelmalle (riippuu ohjelmalähteestä).

(Tekstityksen asetukset)

Tuo tekstityksen näkyviin tai poistaa sen näkyvistä (kun toiminto on käytettävissä).

HELP

Näytä Ohje-valikko. Käyttöoppaaseen voidaan siirtyä täältä.

◀/▶/▶/II

Käytä TV:n ja liitetyn BRAVIA Sync - yhteensopivan laitteen mediasisältöä.

● REC

Tallenna katselemasi ohjelma USB-kiintolevylle tai DVR-laitteelle sen jälkeen kun [Kaapeli-/satelliittisovittimen asetukset] on asetettu (vain tietyt/alueet/maat/TV-mallit).

EXIT

Palaa edelliseen näyttöön tai poistu valikosta. Poistuu interaktiivisesta sovelluspalvelusta, jos sellainen on käytettävissä.

Huomautus

- Lisätietoja aiheesta [Kaapeli-/satelliittisovittimen asetukset] on käyttöoppaassa.

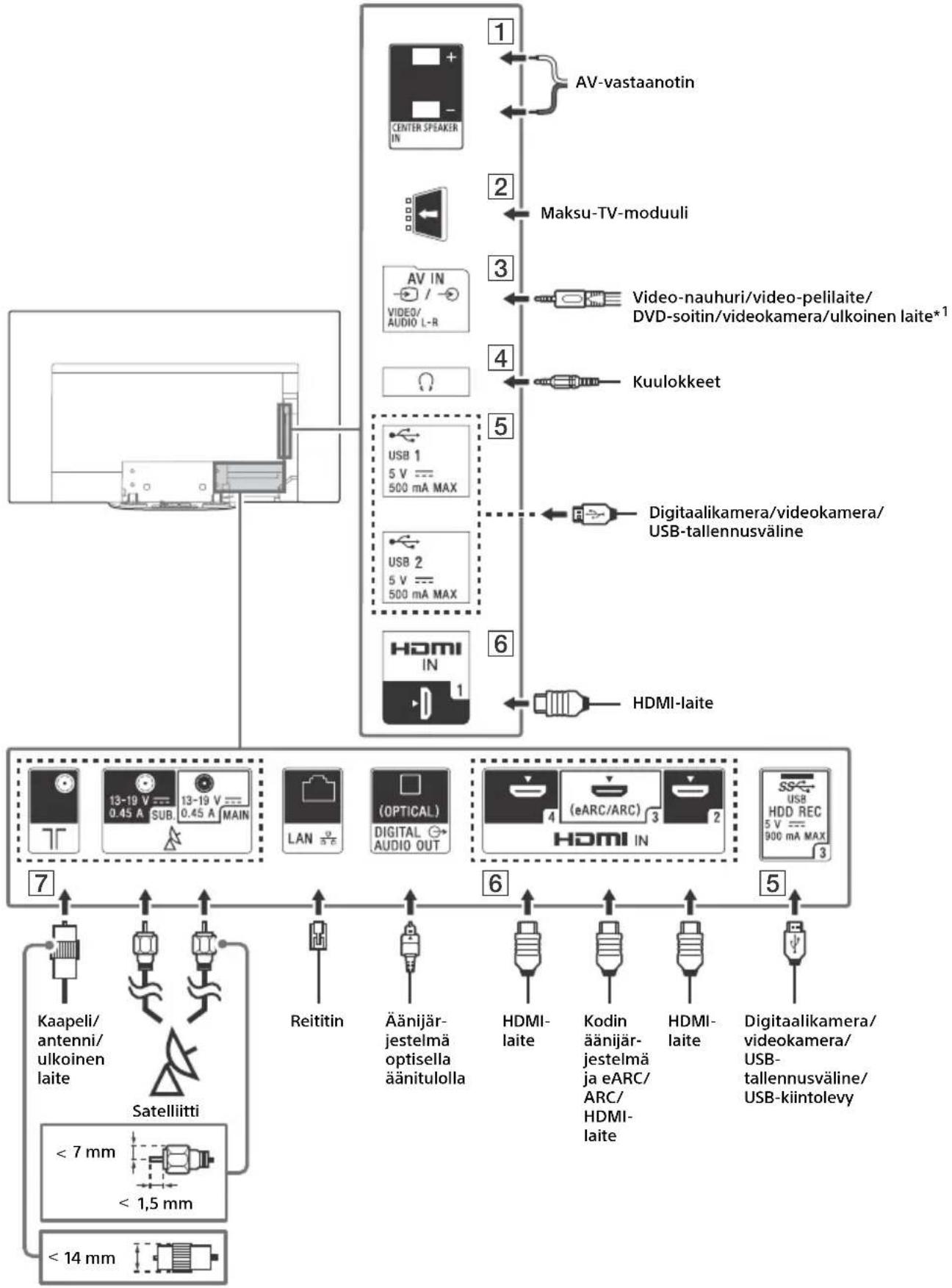

Liitäntäkaavio

Lisätietoja liitännöistä Käyttöoppaassa, paina HELP kaukosäätimestä.


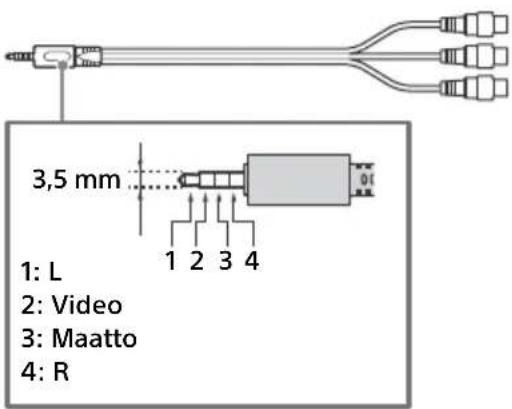

    B --> E["Video-nauhuri/video-pelilaite/DVD-soitin/videokamera/ulkoinen laite*1"]
    B --> F["Kuulokkeet"]
    B --> G["USB 1 5V 500mA MAX"]
    B --> H["USB 2 5V 500mA MAX"]
    B --> I["HDMI IN 1"]
    B --> J["HDMI-laite"]
    K["Satelliitti"] --> L["Kaapeli/antenni/ulkoinen laite"]
    K --> M["Reitin"]
    K --> N["Aänijär-jestelmä optisella äänitulolla"]
    K --> O["HDMI-laite"]
    K --> P["Kodin äänijär-jestelmä ja eARC/ARC/HDMI-laite"]
    K --> Q["HDMI-laite"]
    K --> R["Digitaalikamera/videokamera/USB-tallennusväline"]
    K --> S["SS USB HDD REC 5V 900mA MAX 3"]
    T["Reitin"] --> U["Satelliitti"]
    T --> V["Reitin"]
    T --> W["Aänijär-jestelmä optisella äänitulolla"]
    T --> X["HDMI-laite"]
    T --> Y["Kodin äänijär-jestelmä ja eARC/ARC/HDMI-laite"]
    T --> Z["HDMI-laite"]
    T --> AA["Digitaalikamera/videokamera/USB-tallennusväline/USB-kiintolevy"]

1 CENTER SPEAKER IN

- Käyttääksesi TV-kaiuttimia keskikaiuttimena, liitä AV-vastaanottimen lähtö TV:n CENTER SPEAKER IN -liitäntään.

- Irrota sekä TV:n että AV-vastaanottimen virtajohto pistorasiasta ennen kaapeleiden liittämistä.

- Varmista, että kohdan [Kaiuttimet] asetuksena on [Äänijärjestelmä].

Estä kohina, kun CENTER SPEAKER IN - liitäntää ei kytketä laitteen AV- vastaanottimeen, poistamalla [Television keskimmäisen kaiuttimen tila] käytöstä. Katso lisätietoja Käyttöoppaasta.

2 CAM (Maksu-TV-moduuli)

- Tällä toiminnolla voit käyttää maksullisia TV-palveluita. Lisätietoja on annettu CAM-moduulin mukana toimitetussa käyttöohjeessa.

- Älä aseta älykorttia suoraan TV:n CAM-korttipaikkaan. Kortti täytyy ensin asettaa valtuutetulta jälleenmyyjältä saatuun CAM-moduuliin.

- CAM-toimintoa ei tueta kaikissa maissa/kaikilla alueilla. Tarkista asia valtuutetulta jälleenmyyjältä.

- Kun siirryt digikanavalle Internet-videoon käytön jälkeen, näkyviin voi tulla CAM-sanoma.

3 → /→ AV IN

- Käytä analogista jatkokaapelia komposiittilitäntöihin (ei sisälly toimitukseen).

4 (Kuulokkeet)

• Tukee vain 3-napaista stereominiliitintä.
• Et voi toistaa ääntä yhtä aikaa kuulokkeista ja TV-kaiuttimista.

5 USB 1/2, USB3(HDD REC)\* 2

• Suurikokoisen USB-laitteen liittäminen saattaa häiritä muita liitettyjä laitteita sen vieressä.
• Liitä suurikokoinen USB-laite USB 1 - liitäntään.
• Liitä USB 3 -porttiin (sininen) USB-kiintolevy.

6 HDMI IN 1/2/3/4

- HDMI-liitäntä siirtää digitaalisen kuvan ja äänen saman johdon kautta.

• Jotta voisit nauttia korkealaatuisesta 4K 50p/60p -sisällöstä, liitä Premium High Speed HDMI -kaapeli ja aseta [HDMI-signaalimuoto]-kohdan asetukseksi [Vahvistettu muoto]. Tee tämä asetus jokaiselle liitetylle HDMI IN -liitännälle. Lisätietoja tuetuista muodoista on tämän oppaan "Tekniset tiedot" -kohdassa (sivu 14–16).
• HD MI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Liitä äänijärjestelmä HDMI IN 3 -liitäntään, jos haluat kuulla TV:n äänen äänijärjestelmän kautta. HDMI eARC/ARC -toimintoa tukeva äänijärjestelmä voi lähettää kuvan TV:hen ja vastaanottaa äänen TV:stä saman kaapelin kautta. Jos äänijärjestelmäsi ei tue HDMI eARC/ARC - toimintoa, tarvitaan lisäksi DIGITAL AUDIO OUT (OPTICAL) -liitäntä.
• Liitä eARC-toimintoa käyttävä äänijärjestelmä Ethernetiä tukevalla HDMI-kaapelilla.

7 (RF-tulo), (Satelliittitulo)

- Liitännät maanpäällisille/kaapeli- ja satelliittilähetyksille. Liitäntävaiheet: SUB. → MAIN → Antenni

- SUB.-liitäntä: liitä vain, kun käytät kaksoisvirtintilaa, paitsi kun käytössä on yhden kaapelin jakelu EN50494.

*1 Jos ulkoisessa laitteessa on vain SCART AV OUT - liitäntä, käytä SCART-RCA-sovitinta ja analogista jatkojohtoa.

*2 Vain rajoitetuilla alueilla/maissa/TV-malleissa.

Huomautus

• Et voi liittää sivukantta och kaapelit on liitetty sivuliittimiin.
• Säilytä sivusuojusta turvallisessa paikassa tulevaa käyttöä varten.

Television asennus seinälle

Lisävarusteena saatavan Seinäasennuskiinnittimen käyttäminen (SU-WL850 tai SU-WL450)

Asiakkaille:

Tuotteen suojaamista varten ja turvallisuussyistä Sony suosittelee, että TV:n seinään asentamisen suorittaa pätevä ammattilainen. Älä yritä asentaa tätä itse.

Sony-jälleenmyyjille ja urakoitsijoille:

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Seinäasennuskiinnittimen asennustiedot

Tässä television käyttöohjeessa näytetään vain vaiheet, joilla valmistellaan television asennus seinälle.

Ohjeita seinäasennustelineen asennukseen on TV-mallisi tuotesivun Asennustiedot (seinäasennusteline) - kohdassa.

www.sony.eu/support/

Seinäasennuksen valmistelu

Käytä seinäasennuskiinnitintä SU-WL850 (ei sisälly toimitukseen) tai SU-WL450 (ei sisälly toimitukseen) TV:n asentamiseen seinälle.

Muista kiinnittää pöytäjalusta Asetusopas mukaisesti ennen kuin asennat TV:n seinään.

• Valmistele TV seinäasennuskiinnitintä varten ennen kaapelien liittämistä.
• Noudata seinäasennuskiinnittimen mukana tulleesta oppaasta malliasi koskevia ohjeita. TV:n asentaminen vaatii riittävästi asiantuntevuutta, erityisesti määrittämään sen, kestääkö seinä TV:n painon.

- Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

- Seinäasennuskiinnittimen ruuvit eivät sisälly toimitukseen.

- Säilytä käyttämättömät ruuvit ja pöytäjalusta varmassa paikassa, kunnes olet valmis kiinnittämään pöytäjalustan. Pidä ruuvit poissa pienten lasten ulottuvilta.

1 Irrota jalustakansi ja liitinkannet.

2 Irrota ruuvit TV:n takaosasta.

Vianmääritys

Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet.

1 Käynnistä TV uudelleen painamalla virtapainiketta kaukosäätimessä kunnes viesti tulee näkyviin. TV käynnistyy uudelleen. Jos televisio ei ala toimia, kokeile irrottamalla virtajohto. Paina sitten television virtapainiketta ja odota kaksi minuuttia, ennen kuin liität virtajohdon uudelleen.
2 Lisätietoja apuvalikosta painamalla HELP kaukosäätimessä.
3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa.
4 Käy Sonyn tukisivustolla (tiedot ilmoitettu tämän oppaan kannessa).

Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä.

Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen.

Ongelmat ja ratkaisut

Kun LED-ilmaisin vilkkuu punaisena.

- Laske kuinka monta kertaa se vilkkuu (aikaväli on kolme sekuntia).

Voit käynnistää television uudelleen irrottamalla virtajohdon ja odottamalla punaisen LED-valon vilkkumisen loppumista. Voit sen jälkeen kytkeä TV:n uudestaan päälle.

Jos ongelma ei poistu, irrota virtajohto ja ota yhteyttä jälleenmyyjääsi tai Sonyn palvelukeskukseen ilmoittaen tiedot siitä, kuinka monta kertaa valaistus-LED vilkkuu.

Maanpäällisen verkon/kaapeliverkon palvelua ei voida vastaanottaa.

• Tarkista antennin/johdon yhteys ja vahvistimen asetukset.
• Valitse antenni/kaapelilähetys painamalla kaukosäätimen TV-painiketta. Valitse sitten [Digitaaliset], jos lähetys ei näy.
• Maanpäällisen verkon signaali voi olla vaimentunut, jos lähistöllä on vahva signaali. Aseta [LNA (CH ---)] tilaan [Pois] digitaaliviritysasetuksissa.
• Uuteen taloon muuttamisen jälkeen tai yritettäessä vastaanottaa uusia palveluita, yritä suorittaa kanavien haku valitsemalla [Digikanavien viritys].

Satelliittipalvelua ei voida vastaanottaa.

• Tarkista satelliittikaapelikytkentä.
• Kun [Ei signaalia. LNB ylikuormitettu...] näytetään, irrota verkkojohto pistorasiasta. Varmista sitten, ettei satelliittikaapeli ole vaurioitunut eikä satelliittisignaalilinja ole oikosuljettu satelliittiliittimessä.

Kaukosäädin ei toimi.

- Vaihda paristot.

Lähetyspalvelun lapsilukon salasana on unohtunut.

- Syötä PIN-koodiin 9999 ja valitse [Vaihda PIN-koodi].

Television kehys lämpenee.

- Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta.

Näyttö tummenee TV:tä katsottaessa.

- Jos koko kuva tai osia siitä pysyy paikallaan, näytön kirkkaus pienenee asteittain jäännöskuvan estämiseksi. Tämä ei ole TV:n toimintahäiriö.

Olet huolissasi jäännöskuvasta.

Jos samaa kuvaa näytetään toistuvasti tai pitkiä aikoja, saattaa ilmetä jäännöskuvaa. Kuvan palamisen vähentämiseksi suosittelemme, että televisio sammutetaan tavallisesti kaukosäätimen tai television virtapainikkeesta.

Huomautus

• Suorita paneelin päivitys ainoastaan, kun jäännöskuva on erityisen selkeä. Se kannattaa suorittaa vain kerran vuodessa. Älä suorita sitä useammin, sillä se voi vaikuttaa paneelin käyttöikään.
• Kuvat, joissa on kelloja, logoja ja kirkkaita värejä (mukaan lukien valkoinen) aiheuttavat helposti jäännöskuvaa. Vältä tämäntyyppisten kuvien näyttämistä pitkiä aikoja. Muussa tapauksessa voi esiintyä jäännöskuvaa.

Näyttöön tulee valkoinen juova.

- Paneelin päivitys suoritetaan automaattisesti jäännöskuvan vähentämiseksi, kun TV:tä on käytetty pitkiä aikoja. Paneelin päivitys käynnistyy TV:n sammuttamisen jälkeen ja se kestää noin tunnin. Näytöllä voi näkyä valkoinen juova paneelin päivityksen aikana. Tämä ei ole TV:n toimintahäiriö.

Viesti [Paneelin päivitys keskeytyi...] näytetään.

Paneelin päivitys suoritetaan automaattisesti jäännöskuvan vähentämiseksi, kun TV:tä on käytetty pitkiä aikoja. Jos TV kytketään päälle, verkkovirtajohto irrotetaan tai huoneen lämpötila siirtyy alueen 10 °C – 40 °C ulkopuolella paneelin päivityksen aikana, prosessia ei suoriteta loppuun ja tämä viesti näytetään näytöllä.

• Jos paneelin päivitys käynnistyi automaattisesti, se käynnistyy uudelleen, kun sammutat TV:n kaukosäätimellä.
• Jos paneelin päivitys aloitettiin manuaalisesti, se on valittava uudelleen.

Tekniset tiedot

Järjestelmä

Näyttöpaneeli

OLED-paneeli (Organic Light Emitting Diode)

TV-järjestelmä

Maa-/aluevalinnasta/TV-mallista riippuen

Analoginen: B/G, D/K, I

Digitaalinen: DVB-T/DVB-C

$$ \mathsf {D V B - T 2 ^ {*}} ^ {1} $$

Satelliitti ^* 1: DVB-S/DVB-S2

Värijärjestelmä

PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43

(Vain video)

Kanavien näkyvyysalue

Maa-/aluevalinnasta/TV-mallista riippuen

Analoginen: UHF/VHF/kaapeli

Digitaalinen: UHF/VHF/kaapeli

Satelliitti ^*1 : IF-taajuus 950-2 150 MHz

Äänentoisto

(IEEE802.11ac ei ehkä ole saatavissa riippuen

maasta/alueesta)

Bluetooth versio 4.2

Taajuuskaista(t)

Langaton verkko (IEEE802.11ac/a/b/g/n)

Taajuu salue Lähtöteho

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Taajuu salue Lähtöteho

2 400 - 2 483,5 MHz < 10,0 dBm

RMF-TX600E

Bluetooth

Taajuusalue Lähtöteho

2 400 - 2 483,5 MHz < 10,0 dBm

Ohjelmistoversio

Tämä radiolaite on tarkoitettu käytettäväksi hyväksytyn, EU-vaatimustenmukaisuusilmoituksessa ilmoitetun ohjelmistoversion tai -versioiden kanssa. Näet ohjelmistoversion painamalla kaukosäätimen HELP-painiketta.

Kaukosäädin: ____.

Valitse [Kaukosäädin] → [Ohjelmistoversio] kohdasta [Asetukset]. Lisätietoja on annettu Käyttöoppaassa.

Tähän radiolaitteeseen asennetun ohjelmiston vahvistetaan noudattavan direktiivin 2014/53/EU olennaisia vaatimuksia.

Tulo-/lähtöliitännät

Antenni/kaapeli

75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle

Satelliittiantenni ^*1

Naaraspuolinen F-tyypin liitin, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden kaapelin jakelu EN50494.

→/→ AV IN

Video/Audio-tulo (miniliitäntä)

HDMI IN 1/2/3/4 (tukevat 4K-tarkkuutta, HDCP

2.3 -yhteensopiva)

Video:

$$ 4 0 9 6 \times 2 1 6 0 p (5 0, 6 0 \mathrm{Hz}) ^ {* 2 * 3}, 4 0 9 6 \times 2 1 6 0 p $$

$$ (2 4 \mathrm{Hz}) ^ { 2}, 3 8 4 0 \times 2 1 6 0 \mathrm{p} (5 0, 6 0 \mathrm{Hz}) ^ { 3}, $$

$$ 3 8 4 0 \times 2 1 6 0 p (2 4, 2 5, 3 0 \mathrm{Hz}), 1 0 8 0 p (3 0, 5 0, $$

$$ 6 0, 1 0 0, 1 2 0 \mathrm{Hz}), 1 0 8 0 / 2 4 \mathrm{p}, 1 0 8 0 \mathrm{i} (5 0, 6 0 \mathrm{Hz}), $$

$$ \begin{array}{l} 7 2 0 p (3 0, 5 0, 6 0 \mathrm{Hz}), 7 2 0 / 2 4 p, 5 7 6 p, 4 8 0 p, \ \text {PC - muodot} ^ {* 4} \end{array} $$

Audio:

eARC (Enhanced Audio Return Channel)-tilassa ^4

Katso lisätietoja Käyttöoppaasta.

Muussa kuin eARC-tilassa

5,1.-kanavainen lineaarinen PCM: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bittiä, Dolby

Digital, Dolby Digital Plus, DTS

Katso lisätietoja Käyttöoppaasta.

ARC-tilassa

Kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Digital, Dolby Digital Plus, DTS

Optinen digitaalilitäntä (kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Digital, DTS)

(stereominiliitin)

Kuulokkeet

USB-laiteportti. (SUSB-kiintolevy REC-toimintoa varten)

USB-portit 1 ja 2 tukevat nopeaa USB:tä (USB 2.0)

USB-portti 3 tukee supernopeaa USB:tä (USB 3.1 Gen 1)

Maksu-TV-moduulin (CAM) paikka

10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan.

Tiedonsiirtonopeutta ja laatua ei taata.)

CENTER SPEAKER IN

Keskikaiuttimen tuloliitin

Muita tietoja

Lisävarusteet

Seinäasennuskiinnitin: SU-WL850

Seinäasennuskiinnitin: SU-WL450

Käyttölämpötila

0^ C - 40^ C

Käytön ilmankosteus

10% - 80% RH (ei-kondensoiva)

Teho, tuoteseloste ja muuta

Käyttöjännite

220 V - 240 V AC, 50 Hz

Energiatehokkuusluokka

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Näytön koko (halkaisija) (Noin)

KD-77AG9: 194,7 cm / 77 tuumaa

KD-65AG9: 163,9 cm / 65 tuumaa

KD-55AG9: 138,8 cm / 55 tuumaa

Virrankulutus

[Vakio] -tilassa

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

[Kirkas] -tilassa

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Vuosittainen energiankulutus ^* 7

KD-77AG9: 293 kWh/vuosi

KD-65AG9: 234 kWh/vuosi

KD-55AG9: 183 kWh/vuosi

Virrankulutus valmiustilassa ^8*9 KD-77AG9: 0,50 W (29 W ohjelmiston/ elektronisen ohjelmaoppaan päivitystilassa) KD-65AG9: 0,50 W (27 W ohjelmiston/ elektronisen ohjelmaoppaan päivitystilassa) KD-55AG9: 0,50 W (27 W ohjelmiston/ elektronisen ohjelmaoppaan päivitystilassa)

Näytön erottelutarkkuus 3 840 pistettä (vaaka) × 2 160 viivaa (pysty)

Ulostuloarvot USB 1/2 Maks. 5 V = 500 mA USB 3 Maks. 5 V = 900 mA

Mitat (Noin) (I × k × s)

pöytäjalustan kanssa KD-77AG9: 172,1 × 100,1 × 30,2 cm KD-65AG9: 144,7 × 83,8 × 25,5 cm KD-55AG9: 122,6 × 71,4 × 25,5 cm

ilman pöytäjalustaa KD-77AG9: 172,1 × 99,6 × 4,9 cm KD-65AG9: 144,7 × 83,4 × 4,0 cm KD-55AG9: 122,6 × 71,0 × 4,0 cm

Paino (Noin)

pöytäjalustan kanssa KD-77AG9: 39,7 kg KD-65AG9: 24,8 kg KD-55AG9: 22,3 kg

ilman pöytäjalustaa KD-77AG9: 35,3 kg KD-65AG9: 21,2 kg KD-55AG9: 18,7 kg

*1 Kaikissa TV:issä ei ole DVB-T2- tai DVB-S/S2-tekniikkaa tai satelliittiantenniliitintä.
*2 Kun lähteen resoluutio on 4096 × 2160p ja [Laaja tila] -asetus on [Normaali], näytettävä resoluutio on 3840 × 2160p. Jos haluat resoluutioksi 4096 × 2160p, aseta [Laaja tila]-asetukseksi [Koko kuva 1] tai [Koko kuva 2].
*3 Jos haluat 18 Gbps:n tuen, aseta [HDMI-signaalimuoto] -asetukseksi [Vahvistettu muoto].
*4 Katso lisätietoja Käyttöoppaasta.
*5 eARC-tila on aktiivinen, kun [eARC-tila] on [Autom.], [Kaiuttimet] on asetettu tilaan [Äänijärjestelmä] ja eARC-yhteensopiva äänijärjestelmä on liitetty.
*6 Vain rajoitetuilla alueilla/maissa/TV-malleissa.
*7 Vuosittainen energiankulutus (kWh), joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.

*8 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet. *9 Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty verkkoon.

Huomautus

• Älä irrota TV:n maksu-TV-moduulin (CAM) valekorttia tai kantta (saatavuus riippuu TV-mallista) muutoin kuin älykortin sisältämän CAM-moduulin asentamiseksi.
• Lisävarusteiden saatavuus riippuu maasta/alueesta/television mallista/varastotilanteesta.
• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.

Digitaalisen television toimintaan liittyviä huomautuksia

- Digi-TV (DVB antennin, satelliitin tai kaapelin kautta), vuorovaikutteiset palvelut ja verkkotoiminnot eivät välttämättä ole käytettävissä kaikissa maissa tai kaikilla alueilla. Jotkut toiminnot eivät ehkä ole käytössä tai eivät toimi oikein joidenkin palveluntarjoajien ja verkkoympäristöjen kanssa. Jotkut TV-palveluntarjoajat saattavat veloittaa maksun palveluistaan. - Tämä TV tukee digitaalilähetyksiä, joissa käytetään MPEG-2-, H.264/MPEG-4 AVC- ja H.265/HEVC-koodekkeja, mutta emme voi taata yhteensopivuutta kaikkien operaattori-/palvelusignaalien kanssa, koska ne voivat muuttua ajan myötä.

Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.
• Dolby, Dolby Vision, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratories tavaramerkkejä. Valmistettu Dolby Laboratories myöntämällä lisenssillä. Luottamuksellisia julkaisemattomia teoksia. Copyright © 1992-2015 Dolby Laboratories. Kaikki oikeudet pidätetään.

• " B R A VBRAVIA ja BRAVIA Sync ovat Sony Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

• Gracenote, Gracenote-logo ja -logotyyppi ja "Powered by Gracenote" -logo ovat joko Gracenote, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

• Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
• Google, Google Play, Chromecast, YouTube, Android TV ja muut niihin liittyvät merkit ja logot ovat Google LLC:n tavaramerkkejä.
• Wi-Fi®, Wi-Fi Alliance® ja Wi-Fi Direct® ovat Wi-Fi Alliancen rekisteröityjä tavaramerkkejä.
• Wi-Fi CERTIFIED™ -logo on Wi-Fi Alliancen sertifiointimerkki.
• DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS, Inc.in lisenssillä. DTS, symboli sekä DTS ja symboli yhdessä ovat rekisteröityjä tavaramerkkejä ja DTS Digital Surround on DTS, Inc.:n tavaramerkki. © DTS, Inc. Kaikki oikeudet pidätetään.
• Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc.:n omistamia rekisteröityjä tavaramerkkejä, ja Sony Corporation käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat omistajiensa omaisuutta.
• Netflix on Netflix Inc rekisteröimä tavaramerkki.
• DiSEqC™ on EUTELSATin tavaramerkki. Tässä televisiossa on DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen.
• TUXERA on Tuxera Inc.:n rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.
• USB-IF SuperSpeed USB Trident -logo on USB Implementers Forum, Inc:n rekisteröity tavaramerkki. SS
• Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.
