Termék típusa	Fali vagy mennyezeti süllyesztett hangszóró
Márka	Bose
Modell	Virtually Invisible 691
Méretek (M x Szé x Mé)	33,0 x 24,1 x 9,8 cm
Egység súlya	2,05 kg
Tápellátás	Passzív (külső erősítő szükséges)
Névleges impedancia	8 ohm
Megengedett teljesítmény (RMS)	100 W
Frekvenciaátvitel	50 Hz - 20 kHz
Mélyhangszóró	Dupla 13 cm (5,25") kezelt papírmembránnal
Magashangszóró	2,5 cm (1") alumínium dóm magassugárzó
Érzékenység	89 dB SPL (1W/1m)
Rács színe	Fehér (festhető)
Rács	Mágneses, látható szegély nélkül
Szükséges kivágás	22,9 x 17,8 cm (9 x 7 hüvelyk)
Szerelési mélység	9,4 cm
Szerelés típusa	Fali vagy mennyezeti süllyesztett
Karbantartás és tisztítás	A rácsot puha, száraz ruhával porolja le. Kerülje a vegyszereket.
Biztonság	Tartsa be a helyi elektromos előírásokat. Minden művelet előtt húzza ki az erősítőt.
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot a Bose ügyfélszolgálattal vagy egy hivatalos telepítővel. Rács és szerelőkészlet elérhető.
Tartozékok	Rács, kivágási sablon, szerelőcsavarok, telepítési útmutató

Gyakran ismételt kérdések - Virtually Invisible 691 BOSE

Mi a Bose 691 ajánlott erősítő teljesítménye?

A Bose 10 és 150 W RMS közötti csatornánkénti erősítőt ajánl 8 ohm mellett az optimális teljesítmény érdekében.

Le tudom festeni a 691 hangszórók rácsát?

Igen, a fehér mágneses rács festésre tervezték. Használjon minőségi spray-festéket, vékony és egyenletes rétegekben. Festés előtt távolítsa el a rácsot, és hagyja teljesen megszáradni.

Hogyan kell eltávolítani a Virtually Invisible 691 hangszórók rácsát?

A rácsot mágnesek tartják. Óvatosan fogja meg az egyik szélénél, és húzza egyenesen kifelé. Nincs szükség szerszámra.

Mekkora a minimális szükséges falmélység a 691 hangszóró beépítéséhez?

A szükséges szerelési mélység 9,4 cm (3,7 hüvelyk). Győződjön meg arról, hogy nincs akadály (kábel, oszlop) a kivágási terület mögött.

A Bose 691 kompatibilis egy 5.1-es házimozi erősítővel?

Igen, használhatók első vagy hátsó surround hangszóróként. Ügyeljen arra, hogy az erősítő támogassa a 8 ohm impedanciát, és állítsa a crossover-t 80 Hz-re vagy magasabbra a mélyhangszórók szerint.

Beépíthetem a 691-et fürdőszobába vagy nedves környezetbe?

Nem, ezek a hangszórók nem kültéri vagy nedves helyiségekben való használatra készültek. A nedvesség károsíthatja a belső alkatrészeket.

Hogyan kell tisztítani a süllyesztett 691 hangszórókat?

Rendszeresen porolja le a rácsot puha, száraz ruhával. Szükség esetén használjon porszívót puha sörtéjű kefével alacsony teljesítményen. Kerülje a folyékony vagy súroló hatású termékeket.

Mi a pontos kivágási méret a 691 hangszórókhoz?

A szükséges kivágás 22,9 cm x 17,8 cm (9 x 7 hüvelyk). Használja a mellékelt sablont a kontúr megrajzolásához vágás előtt.

A hangszórókábelek mellékelve vannak a Bose 691-hez?

Nem, a hangszórók kábel nélkül kaphatók. Használjon 2 x 1,5 mm² keresztmetszetű kábelt normál távolságokhoz (legfeljebb 10 m). A csatlakozások rugós kapcsokkal történnek.

Mi a teendő, ha a hangszóró recsegést vagy torzítást ad?

Ellenőrizze a kábelcsatlakozásokat, győződjön meg arról, hogy az erősítő nincs túlterhelve (csökkentse a hangerőt). Ha a probléma továbbra is fennáll, tesztelje a hangszórót egy másik csatornán. Ha továbbra is hibás, lépjen kapcsolatba a Bose támogatással.

HASZNÁLATI ÚTMUTATÓ Virtually Invisible 691 BOSE

Kérjük, olvassa el figyelmesen ezt a kezelési útmutatót, és órizze meg a későbbiekre.

VIGYÁZAT:

• A termékre és annak közelébe tilos gyertyát vagy egyéb nyílt lánggal működő eszközt helyezni.
• Minden Bose® terméket a helyi, a nemzeti és az ágazati előírásoknak megfelelően kell használni. A felszerelést végző személy felelőssége annak biztosítása, hogy a hangszórók és a rögzítőkészlet felszerelése a vonatkozó építési előírásoknak megfelelően történjen, beleértve a helyi építési előírásokat és szabályokat.
• A fej feletti függő terhek nem biztonságos felszerelése súlyos balesetet okozhat vagy a berendezés károsodását eredményezheti. A felszerelést végző személy felelős a használt rögzítési mód megbízhatóságának ellenőrzéséért.

FIGYELEM!

• Ezeket a hangszórókat nem mennyezetbe való beszerelésre tervezték, és ilyen jellegű elhelyezésük nem javasolt.
• A termék nem alkalmas légkondicionáló szellőzőterében való használatra.
• A beszerelés megkezdése előtt ismerkedjen meg a helyi építési szabályokkal.
• Tekintse meg a biztonsággal kapcsolatos jelzéseket a készülékburkolatokon.
• Ne módosítsa a hangszórókat és a tartozékokat. Az illetéktelen módosítások kedvezőtlenül befolyásolhatják a biztonságot, a jogszabályi megfelelőséget és a rendszer teljesítményét.

- Ügyeljen rá, hogy a hőszigetelő anyagok távol legyenek a hangszóróktól, az útmutatóban olvasható utasításoknak megfelelően.

VIGYÁZAT: A termék kis részeket tartalmaz, melyek fulladást okozhatnak. 3 éves kor alatti gyermekek számára nem alkalmas.

VIGYÁZAT: A termék mágneses anyagot tartalmaz. Ha szeretné tudni, hogy a mágneses anyag befolyásolhatja-e az Ön beültetett orvosi eszközének működését, forduljon orvosához.

MEGJEGYZÉS: A termék csak zárt helyiségben használható. Nem a szabadban, lakóautón vagy hajón való használatra készült, és az ilyen használat szempontjából nem tesztelték.

Fontos biztonsági utasítások

1. Olvassa el ezeket az utasításokat.
2. Örizze meg öket.
3. Tartson be minden figyelmeztetést.
4. Tartsa be az összes utasítást.
5. Ne használja a készüléket víz közelében.
6. A készüléket a gyártó utasításainak megfelelően helyezze el.
7. Ne helyezze a készüléket hőforrás, például fűtőtest, tűzhely vagy más hőtermelő berendezés (ideértve az erősítőket is) közelébe.
8. Kizárólag a gyártó által meghatározott kiegészítőket/tartozékokat használja.

Mérgező vagy veszélyes anyagok és vegyi elemek nevei a termékben
	Mérgező vagy veszélyes anyagok és elemek
Alkatrész neve	Ólom (Pb)	Higany (Hg)	Kadmlum (Cd)	Hat vegyértékű króm (Cr(VI))	Polibrominált bifenil (PBB)	Polibrominált difenlléter (PBDE)
NYÁK-ok	X O	O O O	O
Fémrészek	X O	O O O	O
Műanyag részek	O O	O O O	O
Hangszórók	X O	O O O	O
Kábelek	X O	O O O	O
Ez a táblázat az SJ/T 11364 előírásainak megfelelően készült.O: Azt jelzi, hogy az adott mérgező vagy veszélyes anyag mennyisége az adott alkatrész egyetlen homogén anyagában sem éri el a GB/T 26572 által meghatározott határértéket.
X: Azt jelzi, hogy az adott mérgező vagy veszélyes anyagot az alkatrész legalább egy homogén anyaga az GB/T 26572 korlátozó előírásait meghaladó mértékben tartalmazza.

Ez a szimbólum azt jelenti, hogy a terméket nem szabad a háztartási hulladékkal együtt kidobni, hanem egy megfelelő hulladékkezelő létesítményben kell leadni, ahol gondoskodnak a termék újrahasznosításáról. A megfelelő hulladékkezelés és újrahasznosítás hozzájárul a természeti erőforrások, az emberi egészség és a környezet védelméhez. A feleslegessé vált termék kezelésével és újrahasznosításával kapcsolatos további információkért forduljon a helyi önkormányzat hulladékkezeléssel megbízott szolgáltatójához, vagy ahhoz az üzlethez, ahol ezt a terméket vásárolta.

A Bose Corporation ezennel kijelenti, hogy jelen termék megfelel a rádióberendezésekre és távközlési végberendezésekre vonatkozó 1999/5/EK irányelv és minden más idevonatkozó EU-irányelv alapvető követelményeinek és egyéb rendelkezéseinek. A teljes megfelelőségi nyilatkozat megtalálható a következő címen: www.Bose.com/compliance

Kinai importör: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone EU importör: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

Feljegyzendő és megőrzendő adatok:

Modellszám:

Gyári szám:

A vásárlás dátuma:

A vásárlási bizonylatot érdemes a kezelési útmutató mellett tartani.

Gyártás dátuma:

A gyári szám első, félkövér számjegye a gyártás évét jelzi: például az „5” 2005-öt vagy 2015-öt jelöl.

Bevezetés

A Virtually Invisible® 891 series II vagy 691 falba szerelhető hangszórók bemutatása.... 4

Kicsomagolás 4

Ajánlott szerszámok 4

A hangszóróvezetékekre vonatkozó követelmények.... 4

Irányelvek az elhelyezéshez 4

Elhelyezés nem befejezett szerkezetben 4

A hangszórók beszerelése

A hangszóró nyílásának kivágása.... 5

A hangszóróvezeték csatlakoztatása.... 5

A hangszóró beszerelése 6

A rács felhelyezése 6

Ápolás és karbantartás

Hibaelhárítás 7

Tartozékok 7

Ügyfélszolgálat 7

Korlátozott garancia 7

Műszaki adatok 7

A Virtually Invisible® 891 series II vagy 691 falba szerelhető hangszórók bemutatása

A Bose® Virtually Invisible® 891 series II vagy 691 falba szerelhető hangszórók kiemelkedő teljesítményt nyújtanak a beépített sztereó hangrendszerek és házimozi-rendszerek körében.

Kicsomagolás

Óvatosan csomagolja ki a dobozt, és ellenőrizze a következő összetevők meglétét:

Virtually Invisible® 891hangszórók:	Virtually Invisible® 691hangszórók:
Két hangszóró Két hangszóró
Két hangszórórács Két hangszórórács
Sablon Sablon

Megjegyzés: Ha a rendszer bármelyik részén sérülést tapasztal, ne használja a rendszert. Forduljon a Bose® hivatalos viszonteladójához, vagy a Bose ügyfélszolgálatához. Nézze meg a dobozban található elérhetőségi listát.

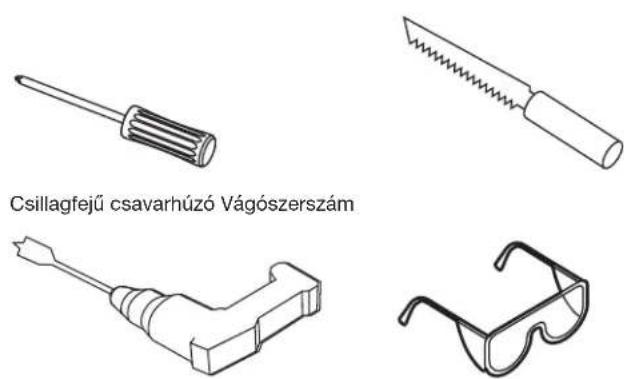

Ajánlott szerszámok

A beszerelés elvégzéséhez az alábbi szerszámokra lehet szüksége:

Fúrógép Védőszemüveg

A hangszóróvezetékekre vonatkozó követelmények

Méret Maximális hossz
18 AWG (0,82 mm2) 6 m
16 AWG (1,3 mm2)	9 m
14 AWG (2,1 mm2) 15 m
12 AWG (3,3 mm2) 27 m

• A beszerelés előtt gondoskodjon róla, hogy elegendő vezeték lógjon ki a falból a hangszórók kábelcsatlakozásainak kialakításához.
• A két vezeték mindkét végéről távolítsa el a szigetelést egy 13 mm-es sávban,
• Tekintse meg a helyi építési előírásokat, és kizárólag a fali beépítésre vonatkozó követelményeknek megfelelő típusú vezetéket használjon.
• A hangszóróvezeték beszerelésével kapcsolatos információkért forduljon egy szakképzett villanyszerelőhöz vagy hang- és videórendszerekkel foglalkozó szakemberhez.

Irányelvek az elhelyezéshez

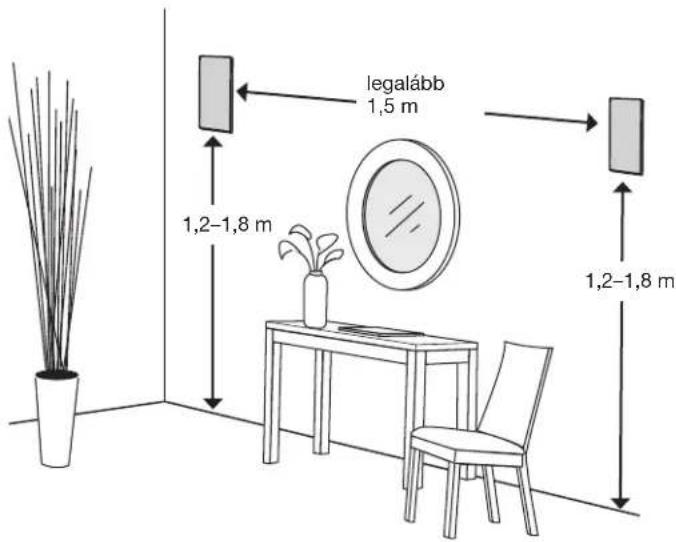

Az ideális teljesítmény érdekében a hangszórókat az alábbi ábrán látható elrendezéshez hasonlóan helyezze el.

Megjegyzések:

• Egy gerendakereső műszer segítségével biztosítsa, hogy a hangszórónak kivágott nyilás legalább 12 cm-re legyen a legközelebbi födémgerendától.
• A hangszórókat csak favázas vagy hasonló szerkezetű födémbe telepítse. A Bose a hangszórók beszerelését kizárólag favázas vagy hasonló szerkezetű falszerkezetbe javasolja, amelyben a vázgerendák egymástól megfelelő távolságra vannak elhelyezve, a 2 x 4-es kialakítású szerkezeteknek megfelelően.

Elhelyezés nem befejezett szerkezetben

Ha nem befejezett szerkezetbe kívánja beszerelni az eszközt, szerezze be a Bose nyers szerkezetbe történő rögzítésre szolgáló készletét. Lásd: „Tartozékok”, 7. oldal.

A hangszóró nyílásának kivágása

1. Rajzolja körbe a sablont a hangszórók elhelyezési pontjánál.

VIGYÁZAT: Ne kezdje meg a vágást olyan felületen, mely mögött kockázatot hordozó elemek futhatnak, például víz- vagy villanyvezetékek. Ha nem biztos abban, hogy végre tudja hajtani a hangszóró beszerelését, akkor forduljon szakemberhez.

1. Fúrjon egy, a vágószerszám használatához kellően nagy lyukat a sablon területén belül.
2. Vágjon az átrajzolt vonal mentén.

1. Vegye el a kivágott részt.
2. Takarítson el minden szakadt vagy egyenetlen anyagot a nyílás környékéről.

A hangszóróvezeték csatlakoztatása

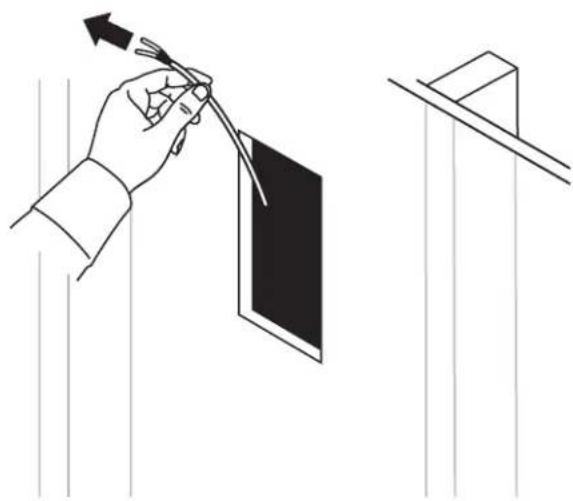

1. Húzzon ki egy legalább 36 cm hosszú szakaszt a hangszóróvezetékből.

Hagyjon elég vezetéket, hogy a csatlakoztatni tudja a hangszórót onnan, ahol Ön áll.

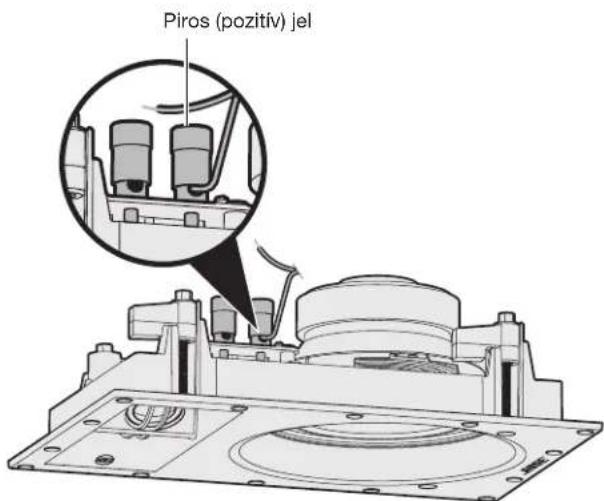

1. Csatlakoztassa a pozitív vezetéket a hangszóró piros színnel jelölt csatlakozóvégéhez.

Megjegyzés: A jelzés a csatlakozóvég felső részén található.

Virtually Invisible® 691 hangszóró

1. Csatlakoztassa a negatív vezetéket a hangszóró fekete színnel jelölt csatlakozóvégéhez.

A hangszóró beszerelése

1. A hangszórót a külső pereménél tartva illessze be a nyilásba.

Megjegyzés: Vigyázzon, hogy ne nyomja meg a hangszóró elülső részén található két kis vezetőelemet. Ezzel kárt okozhat a hangszóróban.

Virtually Invisible® 691 hangszóró

FIGYELEM: Bizonyos fajta szigetelések (például újságpapír, cellulóz, lószörrel felerősített vakolat és bármilyen befújt szigetelőanyag) gyulladásveszélyesek lehetnek. Ügyeljen rá, hogy minden szigetelés megfelelő távolságra legyen a hangszóróktól.

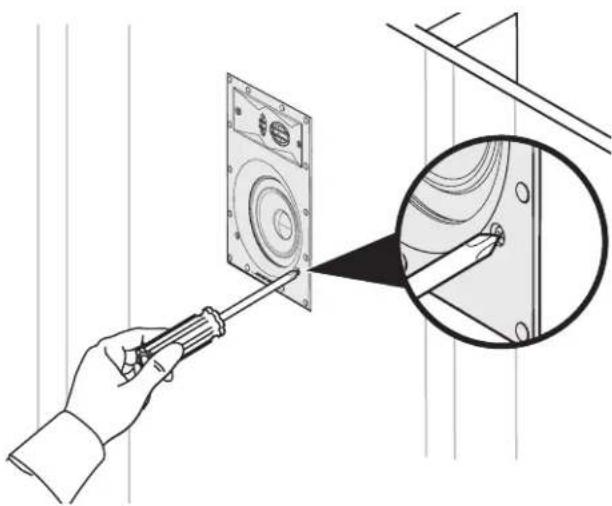

1. Szorítsa meg az összes rögzítőcsavart egy csillagfejű csavarhúzóval.

Megjegyzés: Ha elektromos csavarbehajtót használ, válassza a legalacsonyabb nyomatékfokozatot.

Virtually Invisible® 691 hangszóró

A rács felhelyezése

A rács mágnesek révén rögzül a hangszóró pereméhez. Helyezze fel a rácsot a hangszóróra.

Virtually Invisible® 691 hangszóró

A rács festése

A rácsok a hangszóróhoz való rögzítés előtt lefesthetők. A Bose® nem felel a nem gyári festés tartósságáért vagy minőségéért.

- A latex vagy olajbázisú falfestéket szívórtartályos festékszóró pisztollyal való használathoz hígítani kell. Olvassa el az útmutatást a festékszóró pisztoly felhasználói útmutatójában.

- Legyen óvatos, ha éles tárgy segítségével teszi szabaddá a festék által eltömített rácsnyilásokat, mert ezzel kárt tehet a rácsban.

Hibaelhárítás

ProblémaTeendő
Nem szólnak a hangszórók	Ügyeljen arra, hogy a hangszóró vezetékei ne húzódjanak ki a hangszóróból vagy a vevőkészülékböl/erősítőböl.Ellenőrizze a vevőkészülék/erősítő beállításait. A beállítási utasításokhoz tekintse meg a vevőkészülék/erősítő felhasználói útmutatóját.Ha a vevőkészülék/erősítő második hangkimeneti aljzataíhoz más sztereó hangszórók vannak csatlakoztatva, akkor ellenőrizze, hogy a hangszórók csatlakoztatásának megfelelő beállítás (A vagy B kimenet) van-e kiválasztva.
Csak egy hangszóró szól	Állítsa középre a vevőkészülék/erősítő egyensúlykapcsolóját.Győződjön meg róla, hogy a vevőkészülék/ erősítő pozitív és negatív csatlakozóvégeiből jövő vezetékek nem érnek egymáshoz.Válassza le a hangszóróvezetéket a vevőkészülék/ erősítő adott csatornájáról, és csatlakoztassa egy másik csatornájához.Győződjön meg róla, hogy a pozitív és negatív csatlakozóvégekből jövő vezetékek nem érnek egymáshoz a vezeték és a hangszóró csatlakozási pontjánál.Húzza ki a hangszóróvezetéket a hangszóróból, és csatlakoztassa egy másik hangszóróhoz. Ha ez a hangszóró működik, az eredetileg csatlakoztatott hangszóró javításra szorul. Nézze meg a dobozban található elérhetőségi listát.Ha a fenti hibaelhárítási lépések végrehajtása után a hiba továbbra is fennáll, cserélje ki vagy szerelje be újra a hangszóróvezetéket.
Gyengék a mély vagy a magas hangok	Módosítsa a vevőkészülék/erősítő hangszínegyensúly-beállításait.Ügyeljen rá, hogy ne legyen hézag a hangszóró kerete és a fal felülete között.Cserélje meg a vevőkészülék/erősítő pozitív és negatív csatlakozóíhoz csatlakoztatott vezetékeket.Válassza le a hangszóróvezetéket a vevőkészülék/ erősítő adott csatornájáról, és csatlakoztassa egy másik csatornájához.
Statikus vagy egyéb zaj szól a hangszóróból	Ellenőrizze, hogy a vezetékek jó állapotban vannak-e, megfelelően csatlakoznak-e a hangszóróhoz és a vevőkészülékhez/erősítőhöz, és a különböző csatlakozóvégekhez csatlakoztatott vezetékek nem érintkeznek-e egymással.Csatlakoztassa megfelelően a zeneforrást a vevőkészülékhez/erősítőhöz.Lásd: „Csak egy hangszóró szól”.

Tartozékok

Befejezetlen szerkezet esetén használja a Bose® nyers szerkezetbe való beszerelésre szolgáló készletet.

A készlet két hangszóróhoz elegendő alkatrészt tartalmaz. Abban a fázisban használható, amikor a födémgerendák már a helyükön vannak, a födémburkolat azonban még nem került a helyére. A telepített készlet fenntartja az egyes hangszórók helyét, és kijelöli a hangszórónyílások helyét a födémburkolatban.

További információkért vagy kiegészítők rendeléséhez forduljon a Bose ügyfélszolgálathoz. Nézze meg a dobozban található elérhetőségi listát.

Ügyfélszolgálat

A rendszer használatával kapcsolatos további információk:

• Látogasson el az owners.Bose.com webhelyre.
- Forduljon a Bose ügyfélszolgálatához. Nézze meg a dobozban található elérhetőségi listát.

Korlátozott garancia

A rendszerre korlátozott garancia vonatkozik. A korlátozott garanciával kapcsolatos részletes tudnivalókat a termék dobozában található termékregisztrációs kártyán találja.

A regisztrálás lépéseit is ez a lap tartalmazza. A regisztráció elmulasztása nem befolyásolja a korlátozott garanciára való jogosultságát.

A termékhez mellékelt garanciális útmutatón szereplő feltételek Ausztráliában és Új-Zélandon nem érvényesek. Az Ausztráliában és Új-Zélandon érvényes garanciával kapcsolatos részletes tudnivalókért keresse fel weboldalunkat a www.Bose.com.au/warranty vagy a www.Bose.co.nz/warranty címen.

Műszaki adatok

Kompatibilitás

Kompatibilis az alábbi névleges értékekkel rendelkező erősítőkkel vagy vevőkészülékekkel:

10–100 W csatornánként/4–8 ohm névleges ellenállás

Virtually Invisible® 891: 50 W IEC folyamatos teljesítménykezelés; 6 ohm (névleges)

Virtually Invisible® 691: 50 W IEC folyamatos teljesítménykezelés; 8 ohm (névleges)

Virtually Invisible® 891 series II hangsugárzó elemek:

Két 25,4 mm-es (1") dómos magassugárzó tömb elrendezésben

Egy 178 mm-es (7") nagyteljesítményű mélysugárzó

Virtually Invisible® 691 series II hangsugárzó elemek:

Két 19 mm-es (1") dómos magassugárzó tömb elrendezésben

Egy 127 mm-es (5") nagyteljesítményű mélysugárzó

A falba vágott lyuk méretei: 295 mm (Ma) x 201 mm (Sz)

A falba vágott lyuk méretei: 224 mm (Ma) x 150 mm (Sz)

Tömeg

Virtually Invisible® 891: 2,37 kg darabonként

Virtually Invisible® 691: 1,5 kg darabonként
