Typ produktu	Głośnik wbudowany w ścianę lub sufit
Marka	Bose
Model	Virtually Invisible 691
Wymiary (W x S x G)	33,0 x 24,1 x 9,8 cm
Masa jednostkowa	2,05 kg
Zasilanie	Pasywne (wymaga zewnętrznego wzmacniacza)
Impedancja znamionowa	8 omów
Moc znamionowa (RMS)	100 W
Pasmo przenoszenia	50 Hz - 20 kHz
Głośnik niskotonowy	Podwójny 13 cm (5,25") z membraną z przetworzonego papieru
Głośnik wysokotonowy	Aluminiowa kopułka wysokotonowa 2,5 cm (1")
Czułość	89 dB SPL (1W/1m)
Kolor maskownicy	Biała (możliwość malowania)
Maskownica	Magnetyczna, bez widocznych krawędzi
Wymagany otwór	22,9 x 17,8 cm (9 x 7 cali)
Głębokość montażu	9,4 cm
Rodzaj instalacji	Wbudowana w ścianę lub sufit
Konserwacja i czyszczenie	Odkurzać maskownicę miękką, suchą szmatką. Unikać środków chemicznych.
Bezpieczeństwo	Przestrzegać lokalnych norm elektrycznych. Odłączyć wzmacniacz przed jakąkolwiek manipulacją.
Części zamienne i łatwość naprawy	Skontaktować się z obsługą klienta Bose lub autoryzowanym instalatorem. Maskownica i zestaw montażowy dostępne.
Akcesoria w zestawie	Maskownica, szablon wycinania, śruby montażowe, instrukcja instalacji

Często zadawane pytania - Virtually Invisible 691 BOSE

Jaka jest zalecana moc wzmacniacza dla Bose 691?

Firma Bose zaleca wzmacniacz dostarczający od 10 do 150 W RMS na kanał przy 8 omach dla optymalnej wydajności.

Czy mogę pomalować maskownicę głośników 691?

Tak, biała magnetyczna maskownica jest przeznaczona do malowania. Użyj wysokiej jakości farby w aerozolu, nakładając cienkie i równe warstwy. Zdejmij maskownicę przed malowaniem i pozostaw do całkowitego wyschnięcia.

Jak zdjąć maskownicę z głośników Virtually Invisible 691?

Maskownica jest utrzymywana przez magnesy. Chwyć delikatnie za krawędź i pociągnij prosto na zewnątrz. Nie są wymagane żadne narzędzia.

Jaka jest minimalna wymagana głębokość w ścianie do montażu głośnika 691?

Wymagana głębokość montażu wynosi 9,4 cm (3,7 cala). Upewnij się, że za obszarem wycinania nie ma żadnych przeszkód (kabel, słupek).

Czy głośniki Bose 691 są kompatybilne ze wzmacniaczem kina domowego 5.1?

Tak, mogą być używane jako przednie lub tylne głośniki surround. Upewnij się, że wzmacniacz obsługuje impedancję 8 omów i ustaw crossover na 80 Hz lub wyżej, w zależności od głośników niskotonowych.

Czy mogę zainstalować głośniki 691 w łazience lub wilgotnym środowisku?

Nie, te głośniki nie są przeznaczone do użytku na zewnątrz ani w wilgotnych pomieszczeniach. Wilgoć może uszkodzić wewnętrzne komponenty.

Jak czyścić wbudowane głośniki 691?

Regularnie odkurzaj maskownicę miękką, suchą szmatką. W razie potrzeby użyj odkurzacza z miękką szczotką przy niskiej mocy. Unikaj wszelkich płynnych lub ściernych środków.

Jaki jest dokładny wymiar wycinania dla głośników 691?

Wymagany otwór to 22,9 cm x 17,8 cm (9 x 7 cali). Użyj dostarczonego szablonu do zaznaczenia konturu przed cięciem.

Czy przewody głośnikowe są dołączone do Bose 691?

Nie, głośniki są sprzedawane bez kabla. Użyj kabla o przekroju 2 x 1,5 mm² dla standardowych odległości (do 10 m). Połączenia odbywają się za pomocą zacisków sprężynowych.

Co zrobić, jeśli głośnik wydaje trzaski lub zniekształcenia?

Sprawdź połączenia kabli, upewnij się, że wzmacniacz nie jest przeciążony (zmniejsz głośność). Jeśli problem nadal występuje, przetestuj głośnik na innym kanale. Jeśli nadal jest uszkodzony, skontaktuj się z pomocą techniczną Bose.

INSTRUKCJA OBSŁUGI Virtually Invisible 691 BOSE

Należy uważnie przeczytać ten podręcznik użytkownika i zachować go w celu użycia w przyszłości.

OSTRZEŻENIA:

• Na urządzeniu lub w jego pobliżu nie należy umieszczać źródeł otwartego ognia (np. zapalonych świecie).
• Wszystkie produkty firmy Bose® muszą być używane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi odpowiednimi regulaminami budowlanymi, w tym regulaminami i przepisami obowiązującymi w budynku.
• Niebezpieczne zamocowanie lub podwieszenie u góry ciężkich przedmiotów może spowodować poważne obrażenia i uszkodzenia sprzętu. Do obowiązków instalatora należy ocena niezawodności każdej ze stosowanych metod instalacji.

PRZESTROGI:

• Głośniki te nie są zaprojektowane ani zalecane do montażu na suficie.
• Produkt nie jest przeznaczony do użytku w komorach wyrównawczych ze sprężonym powietrzem.
• Przed rozpoczęciem instalacji należy zapoznać się z obowiązującymi lokalnie przepisami budowlanymi.
• Na obudowach urządzeń umieszczono etykiety ostrzegawcze.
• Nie należy modyfikować głośników lub akcesoriów. Nieautoryzowane modyfikacje mogą niekorzystnie wpływać na bezpieczeństwo, zgodność z przepisami i wydajność systemu.
• Izolacja musi znajdować się z dala od głośników zgodnie z instrukcjami instalacji zawartymi w tym podręczniku.

OSTRZEŻENIE: Produkt zawiera małe części mogące spowodować zadławienie się. Nie jest on odpowiedni dla dzieci poniżej 3 lat.

OSTRZEŻENIE: Produkt zawiera elementy magnetyczne. Wszelkie wątpliwości dotyczące wpływu tych elementów na funkcjonowanie implantów medycznych należy skonsultować z lekarzem.

UWAGA: Urządzenia należy używać wewnątrz pomieszczeń. Nie jest on przeznaczony do użytku na zewnątrz, w pojazdach rekreacyjnych ani na łodziach i nie przetestowano jego działania w tych warunkach.

Ważne zalecenia dotyczące bezpieczeństwa

1. Należy przeczytać te instrukcje.
2. Należy zachować te instrukcje.
3. Należy uwzględnić wszystkie ostrzeżenia.
4. Należy postępować zgodnie z instrukcjami.
5. Nie wolno korzystać z tego urządzenia w pobliżu wody.
6. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.
7. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia (na przykład wzmacniacze) wydzielające ciepło.
8. Należy korzystać wyłącznie z dodatków/akcesoriów zalecanych przez producenta.

Nazwy i zawartość toksycznych lub szkodliwych substancji albo pierwiastków
	Toksyczne lub szkodliwe substancje albo pierwiastki
Nazwa	Ołów (Pb)	Rteć (Hg)	Kadm (Cd)	Sześciowarto-ściowy chrom (Cr(VI))	Polibromowany bifenyl (PBB)	Polibromowany difenyloeter (PBDE)
Polichlorowane bifenyle (PCB)	X O	O O	O O
Części metalowe	X O	O O	O O
Części z tworzyw szt.	O O	O O	O O
Głośniki	X O	O O	O O
Kable	X O	O O	O O
Tę tabelę przygotowano zgodnie z wymaganiami SJ/T 11364.O: Wskazuje, że dana substancja toksyczna lub szkodliwa, która jest zawarta we wszystkich homogenicznych materiałach dla tej części, nie przekracza limitu określonego w normie GB/T 26572.
X: Wskazuje, że dana substancja toksyczna lub szkodliwa, która jest zawarta w co najmniej jednym z homogenicznych materiałów użytych dla tej części, przekracza limit określony w normie GB/T 26572.

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Prawidłowa utylizacja i recykling ułatwiają ochronę zasobów naturalnych, ludzkiego zdrowia i środowiska naturalnego. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, z zakładem utylizacji odpadów albo ze sklepem, w którym produkt został nabyty.

Firma Bose Corporation niniejszym deklaruje, że ten produkt jest zgodny z podstawowymi wymaganiami i zaleceniami określonymi w dyrektywie 1999/5/WE oraz innych obowiązujących dyrektywach UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie www.Bose.com/compliance

Prosimy wpisać i zachować następujące informacje:

Numer modelu: ____

Numer seryjny: ____

Data zakupu:

Zalecamy przechowywanie paragonu sprzedaży wraz z instrukcją obsługi.

Data produkcji:

Pierwsza pogrubiona cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „5” oznacza 2005 lub 2015 r.

Wprowadzenie

Głośniki ścienne Virtually Invisible® 891 lub 691 4

Rozpakowywanie 4

Zalecane narzędzia 4

Wymagania dotyczące przewodów głośnikowych 4

Zalecenia dotyczące rozmieszczenia.... 4

Rozmieszczanie w niedokończonej konstrukcji 4

Instalacja głośników

Wycinanie otworu głośnika 5

Podłączanie przewodów głośnikowych 5

Instalacja głośnika 6

Mocowanie osłony głośnika.... 6

Konserwacja

Rozwiązywanie problemów 7

Akcesoria....7

Dział Obsługi Klientów 7

Ograniczona gwarancja....7

Dane techniczne 7

Głośniki ścienne Virtually Invisible® 891 lub 691

Głośniki ścienne Bose® Virtually Invisible® 891 lub 691 zapewniają najwyższą jakość dźwięku podczas słuchania muzyki na wbudowanych systemach stereo.

Rozpakowywanie

Ostrożnie rozpakuj opakowanie i upewnij się, że zawiera elementy przedstawione poniżej:

Głośniki Virtually Invisible® 891	Głośniki Virtually Invisible® 691
Dwa głośniki Dwa głośniki
Dwie ostony głośników Dwie ostony głośników
Szablon Szablon

Uwaga: Nie wolno korzystać ze składników systemu, które zostały uszkodzone podczas transportu. Należy powiadomić autoryzowanego dystrybutora produktów firmy Bose® lub Dział Obsługi Klientów firmy Bose. Należy skorzystać z listy adresów umieszczonej w opakowaniu.

Zalecane narzędzia

Do przeprowadzenia instalacji wymagane mogą być następujące narzędzia:

Wkrętak krzyżowy Narzędzie do wycinania

Wymagania dotyczące przewodów głośnikowych

Grubość Maksymalna długość
18 AWG (0,82 mm2) 6 m
16 AWG (1,3 mm2)	9 m
14 AWG (2,1 mm2) 15 m
12 AWG (3,3 mm2) 27 m

• Przed instalacją należy wysunąć ze ściany wystarczającą ilość kabla, by umożliwiała ona podłączenie głośnika.
• Zdejmij po 13 mm izolacji z końców obu przewodów.
• Należy zapoznać się z lokalnymi regulaminami budowlanymi i podczas instalacji w ścianie należy korzystać wyłącznie z odpowiedniego typu przewodów.
• Aby uzyskać więcej informacji dotyczących instalacji przewodów głośnikowych, należy skonsultować się z profesjonalnym elektrykiem lub instalatorem systemów audio/wideo.

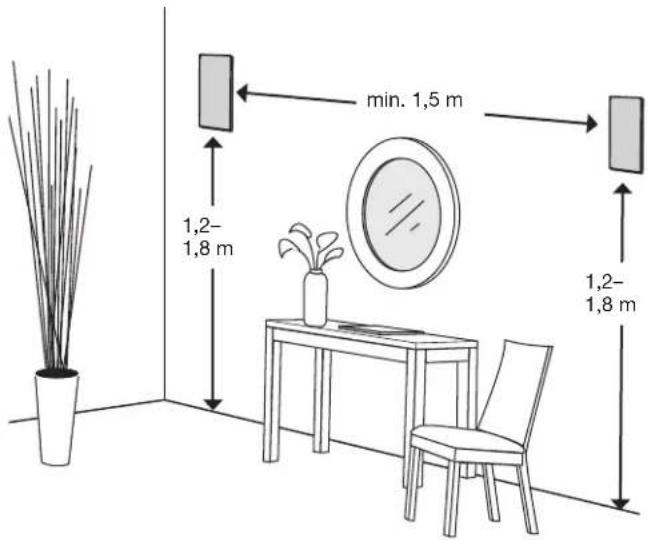

Zalecenia dotyczące rozmieszczenia

Aby zapewnić optymalne działanie, głośniki należy zainstalować w położeniu zbliżonym do przedstawionego na poniższym schemacie:

Uwagi:

• Należy użyć wykrywacza profili, aby upewnić się, że otwór na głośnik znajduje się co najmniej 12 cm od belki stropowej.
• Głośniki można zamontować wyłącznie na drewnianej ramie lub podobnej konstrukcji. Firma Bose zaleca instalację tych głośników wyłącznie w ścianie o drewnianej ramie lub podobnej konstrukcji z równomiernie rozmieszczonymi profilami, tak jak w przypadku konstrukcji 2 x 4.

Rozmieszczanie w niedokończonej konstrukcji

Jeśli planowana jest instalacja w niedokończonej konstrukcji, należy kupić zestaw Bose rough in kit. Patrz „Akcesoria” na stronie 7.

Wycinanie otworu głośnika

1. Obrysuj szablon w miejscu przeznaczonym dla głośnika.

OSTRZEŻENIE: Nie wycinaj otworu w powierzchniach, za którymi mogą znajdować się instalacje takie jak przewody elektryczne lub wodociągowe. W przypadku braku wystarczających umiejętności umożliwiających wykonanie montażu głośnika należy skontaktować się z wykwalifikowanym instalatorem.

1. Wywierć otwór wewnątrz obszaru obrysowanego za pomocą szablonu. Otwór powinien być wystarczająco duży, by umożliwiał wprowadzenie narzędzia do wycinania.

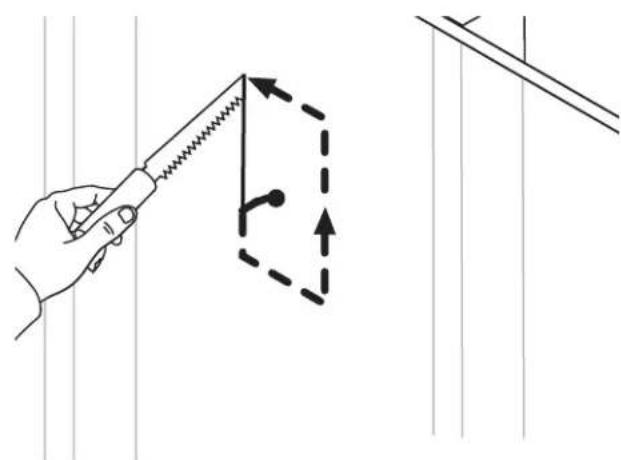

2. Wycinaj wzdłuż linii obrysowanej za pomocą szablonu.

1. Usuń wyciętą część.
2. Usuń odcięty lub nierówny materiał z krawędzi otworu.

Podłączanie przewodów głośnikowych

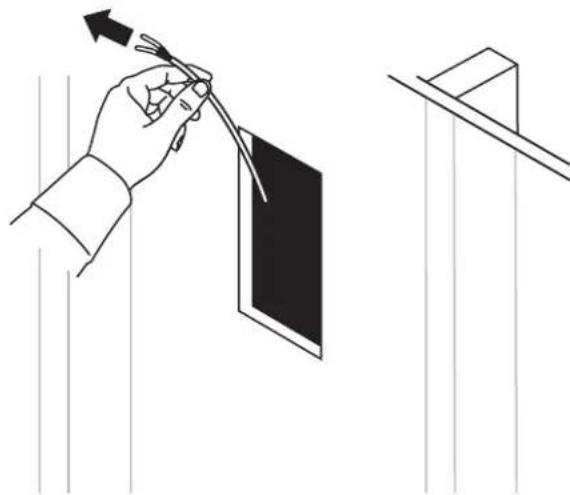

1. Wyciągnij co najmniej 36 cm przewodu głośnikowego.

Pozostaw wystarczająco dużo przewodu, by móc podłączyć głośnik z miejsca, w którym się znajdujesz.

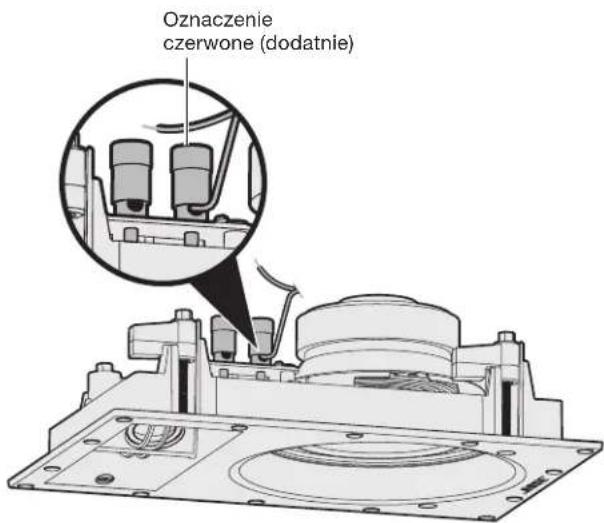

1. Podłącz przewód dodatni do oznaczonego na czerwono zacisku głośnika.

Uwaga: Oznaczenie zacisku znajduje się na górnej części zacisku.

Głośnik Virtually Invisible® 691

1. Podłącz przewód ujemny do oznaczonego na czarno zacisku głośnika.

Instalacja głośnika

1. Wsuń głośnik do otworu, trzymając go za zewnętrzne krawędzie.

Uwaga: Nie należy naciskać na dwa małe głośniczki znajdujące się z przodu głośnika. Może to spowodować uszkodzenie głośnika.

PRZESTROGA: Niektóre formy izolacji (na przykład okładzina z włosia końskiego, gazety, celuloza lub materiały wdmuchiwane) mogą być przyczyną zapłonu. Należy zadbać o to, by izolacja znajdowała się z dala od głośników.

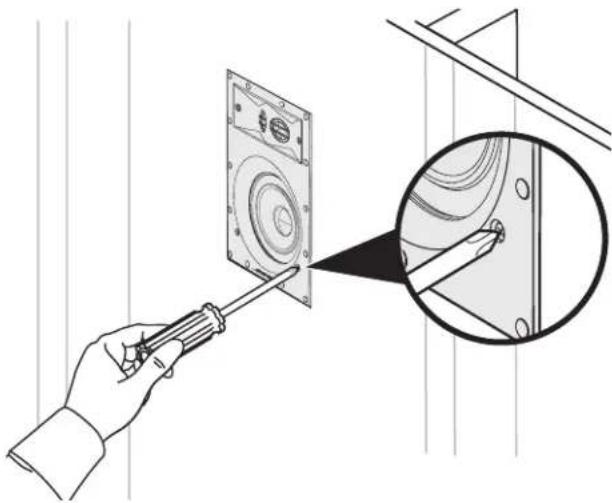

1. Dokręć wszystkie śruby mocujące przy pomocy wkrętaka krzyżowego.

Uwaga: Podczas korzystania z wiertarki należy ustawić najmniejszą prędkość obrotów.

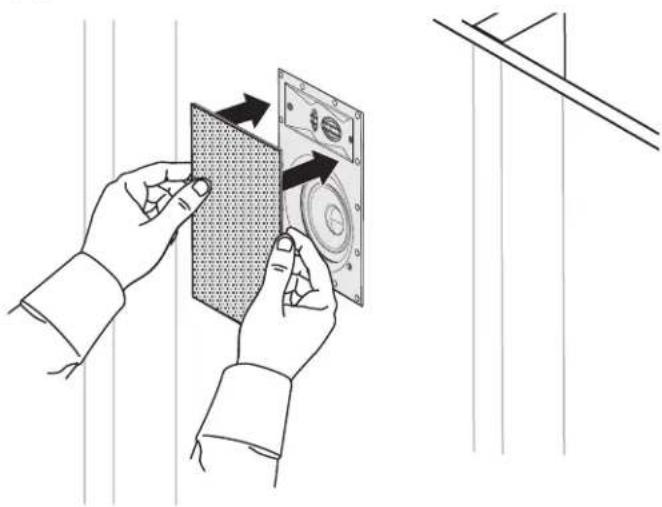

Mocowanie osłony głośnika

Osłona mocowana jest magnetycznie do obręczy głośnika. Umieść osłonę na głośniku.

Głośnik

Osłony głośnika można pomalować przed zamocowaniem ich na głośniku. Firma Bose® nie odpowiada za jakość pokrywania lub wygląd niefabrycznie stosowanych farb.

- Farba lateksowa lub olejna do malowania wnętrz wymaga rozcieńczenia w celu użycia w pistolecie malarskim. Zapoznaj się z instrukcją obsługi dołączoną do pistoletu malarskiego.

- Należy zachować ostrożność podczas usuwania nadmiaru farby z perforacji osłony za pomocą ostrych narzędzi. Może to doprowadzić do uszkodzenia osłony.

Rozwiązywanie problemów

Problem Zalecane czynności
Brak dźwięku z głośników	Sprawdź, czy przewody głośnikowe nie odłączyły się od głośnika lub odbiornika/wzmacniacza.Sprawdź ustawienia odbiornika/wzmacniacza. Instrukcje dotyczące konfiguracji można znaleźć w podręczniku użytkownika odbiornika/wzmacniacza.Jeśli inne głośniki stereofoniczne są podłączone do drugiego zestawu wyjść audio odbiornika/wzmacniacza, należy wybrać odpowiednie ustawienie głośników A lub B zgodnie z wyjściami A lub B, do których podłączone są głośniki.
Dźwięk dochodzi tylko z jednego głośnika	Na odbiorniku/wzmacniaczu ustaw balans na środku.Upewnij się, że przewody w dodatnich i ujemnych zaciskach odbiornika/wzmacniacza nie stykają się.Odlącz przewód głośnika od kanału odbiornika/wzmacniacza i podłącz go do innego kanału.Sprawdź, czy w miejscu podłączenia przewodu głośnikowego do głośnika przewody dodatniego i ujemnego zacisku nie stykają się.Odlącz przewód głośnikowy od głośnika i podłącz go do innego głośnika. Jeśli ten głośnik działa, głośnik, z którym wystąpił problem, wymaga oddania do serwisu. Należy skorzystać z listy adresów umieszczonej w opakowaniu.Jeśli wymienione kroki rozwiązywania problemów nie przyniosły pozytywnego skutku, wymień i zainstaluj ponownie przewód głośnikowy.
Tony niskie/ wysokie są mało intensywne	Dostosuj ustawienia barwy dźwięku odbiornika/wzmacniacza.Sprawdź, czy nie ma szpary między koszem głośnika a powierzchnią ściany.Zamień przewody podłączone do dodatniego i ujemnego zacisku odbiornika/wzmacniacza.Odlącz przewód głośnika od kanału odbiornika/wzmacniacza i podłącz go do innego kanału.
Zakłócenia/ szum z głośnika	Sprawdź, czy przewody głośnikowe są w dobrym stanie, prawidłowo podłączone do głośnika i odbiornika/wzmacniacza oraz czy nie stykają się w obrębie zacisków.Prawidłowo podłącz źródło muzyki do odbiornika/wzmacniacza.Patrz „Dźwięk dochodzi tylko z jednego głośnika”.

Akcesoria

W przypadku nieukończonej konstrukcji należy użyć zestawu Bose® rough-in kit.

Zestaw zawiera części dla dwóch głośników i jest przeznaczony do instalacji po umieszczeniu belek stropowych i przed zamontowaniem płyt ściennych. Po zainstalowaniu zestaw zapewnia miejsce dla każdego głośnika i wskazuje, gdzie należy przygotować otwór na głośnik w płycie ściennej.

Aby uzyskać więcej informacji dotyczących zamówienia akcesoriów, należy skontaktować się z Działem Obsługi Klientów firmy Bose. Należy skorzystać z listy adresów umieszczonej w opakowaniu.

Dział Obsługi Klientów

Aby uzyskać dodatkową pomoc związaną z korzystaniem z systemu:

• Odwiedź witrynę owners.Bose.com
• Skontaktuj się z działem obsługi klienta Bose. Należy skorzystać z listy adresów umieszczonej w opakowaniu.

Ograniczona gwarancja

System jest objęty ograniczoną gwarancją. Szczegółowe informacje dotyczące ograniczonej gwarancji są dostępne na dostarczonej razem z urządzeniem karcie rejestracyjnej produktu. Na karcie można również znaleźć informacje dotyczące sposobu rejestracji. Rezygnacja z rejestracji nie ma wpływu na uprawnienia wynikające z ograniczonej gwarancji.

Dołączone do tego produktu informacje na temat gwarancji nie dotyczą Australii i Nowej Zelandii. Szczegółowe informacje dotyczące gwarancji w Australii i Nowej Zelandii można znaleźć pod adresem www.bose.com.au/warranty lub www.bose.com.nz/warranty.

Dane techniczne

Zgodność

Zgodność ze wzmacniaczami lub odbiornikami o mocy 10–100 W na kanał/4 do 8 omów

Virtually Invisible® 891: 50 W mocy ciągłej wg normy IEC przy 6 omach

Virtually Invisible® 691: 50 W mocy ciągłej wg normy IEC przy 8 omach

Osprzęt głośnika Virtually Invisible® 891:

Dwa kopułkowe głośniki wysokotonowe o średnicy 25,4 mm skonfigurowane w układzie macierzy

Jeden głośnik niskotonowy o dużym skoku o średnicy 178 mm

Osprzęt głośnika Virtually Invisible® 691:

Dwa kopułkowe głośniki wysokotonowe o średnicy 19 mm skonfigurowane w układzie macierzy

Jeden głośnik niskotonowy o dużym skoku o średnicy 127 mm

Wymiary głośnika Virtually Invisible® 891:

292 mm x 197 mm x 90,4 mm (wys. x szer. x głęb.)

Wymiary osłony: 332 mm x 237 mm (wys. x szer.)

Wymiary otworu w ścianie: 295 mm x 201 mm (wys. x szer.)

Wymiary głośnika Virtually Invisible® 691:

220 mm x 146 mm x 82 mm (wys. x szer. x głęb.)

Wymiary osłony: 260 mm x 186 mm (wys. x szer.)

Wymiary otworu w ścianie: 224mm x 150 mm (wys. x szer.)

Waga

Virtually Invisible® 891: 2,37 kg każdy

Virtually Invisible® 691: 1,5 kg każdy
