Virtually Invisible 691 - Luidspreker BOSE - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouwluidspreker voor muur of plafond
Merk	Bose
Model	Virtually Invisible 691
Afmetingen (H x B x D)	33,0 x 24,1 x 9,8 cm
Eenheidsgewicht	2,05 kg
Voeding	Passief (vereist externe versterker)
Nominale impedantie	8 ohm
Toegestaan vermogen (RMS)	100 W
Frequentiebereik	50 Hz - 20 kHz
Lage-tonenluidspreker	Dubbele 13 cm (5,25") met behandelde papieren membraan
Hoge-tonenluidspreker	Aluminium dome-tweeter van 2,5 cm (1")
Gevoeligheid	89 dB SPL (1W/1m)
Kleur van het rooster	Wit (verfbaar)
Rooster	Magnetisch, zonder zichtbare rand
Benodigde uitsparing	22,9 x 17,8 cm (9 x 7 inch)
Montagediepte	9,4 cm
Installatietype	Ingebouwd in muur of plafond
Onderhoud en reiniging	Stof het rooster af met een zachte, droge doek. Vermijd chemicaliën.
Veiligheid	Volg de lokale elektrische normen. Koppel de versterker los voor elke handeling.
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Bose of een erkende installateur. Rooster en montagekit verkrijgbaar.
Inbegrepen accessoires	Rooster, uitsparingmal, montageschroeven, installatiehandleiding

Veelgestelde vragen - Virtually Invisible 691 BOSE

Wat is het aanbevolen versterkervermogen voor de Bose 691?

Bose adviseert een versterker die tussen 10 en 150 W RMS per kanaal levert bij 8 ohm voor optimale prestaties.

Kan ik het rooster van de 691-luidsprekers verven?

Ja, het witte magnetische rooster is ontworpen om te worden geverfd. Gebruik een kwaliteits-spuitverf, breng dunne en gelijkmatige lagen aan. Verwijder het rooster voor het verven en laat het volledig drogen.

Hoe verwijder ik het rooster van de Virtually Invisible 691-luidsprekers?

Het rooster wordt vastgehouden door magneten. Pak het voorzichtig bij een rand vast en trek het recht naar buiten. Geen gereedschap nodig.

Wat is de minimale diepte die in de muur nodig is om de 691-luidspreker te installeren?

De benodigde montagediepte is 9,4 cm (3,7 inch). Zorg ervoor dat er geen obstakels (kabels, stijlen) achter de uitsparing zijn.

Zijn de Bose 691 compatibel met een 5.1 home cinema versterker?

Ja, ze kunnen worden gebruikt als voor- of achtersurroundluidsprekers. Zorg ervoor dat de versterker een impedantie van 8 ohm ondersteunt en stel de crossover in op 80 Hz of hoger, afhankelijk van uw subwoofer.

Kan ik de 691 installeren in een badkamer of vochtige omgeving?

Nee, deze luidsprekers zijn niet ontworpen voor gebruik buitenshuis of in vochtige ruimtes. Vocht kan de interne componenten beschadigen.

Hoe reinig ik de inbouwluidsprekers 691?

Stof het rooster regelmatig af met een zachte, droge doek. Gebruik indien nodig een stofzuiger met een zachte borstel op laag vermogen. Vermijd vloeibare of schurende producten.

Wat is de exacte uitsparingsmaat voor de 691-luidsprekers?

De benodigde uitsparing is 22,9 cm x 17,8 cm (9 x 7 inch). Gebruik de meegeleverde mal om de omtrek af te tekenen voordat u gaat zagen.

Worden luidsprekerkabels meegeleverd met de Bose 691?

Nee, de luidsprekers worden zonder kabel verkocht. Gebruik een kabel met doorsnede 2 x 1,5 mm² voor standaard afstanden (tot 10 m). De aansluitingen gebeuren via veerklemmen.

Wat te doen als de luidspreker een gekraak of vervorming produceert?

Controleer de kabelaansluitingen, zorg ervoor dat de versterker niet overbelast is (verlaag het volume). Als het probleem aanhoudt, test de luidspreker op een ander kanaal. Als nog steeds defect, neem contact op met Bose-ondersteuning.

GEBRUIKSAANWIJZING Virtually Invisible 691 BOSE

Lees deze gebruikershandleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.

WAARSCHUWINGEN:

• Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Alle Bose-producten moeten worden gebruikt volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om te zorgen dat de installatie van de luidsprekers en het montagesysteem wordt uitgevoerd volgens de toepasselijke bouwvoorschriften, waaronder de plaatselijke bouwvoorschriften.
• Het op onveilige wijze monteren of ophangen van een zware last kan leiden tot ernstig letsel en schade aan de apparatuur. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid van de voor de toepassing gebruikte montagemethode te beoordelen.

LET OP:

• Deze luidsprekers zijn niet ontworpen voor installatie in plafonds en een dergelijke installatie wordt niet aanbevolen.
• Dit product is niet bedoeld voor gebruik in lucht verwerkende plenumruimtes.
• Raadpleeg de plaatselijke bouwvoorschriften voordat u met deze installatie begint.
• Zie de behuizing van het product voor veiligheidsmarkeringen.
• Breng geen wijzigingen aan de luidsprekers of de accessoires aan. Wijzigingen door onbevoegden kunnen de veiligheid, de naleving van voorschriften en de werking van het systeem in gevaar brengen.
• Zorg dat er geen isolatiemateriaal rond de luidsprekers zit, conform de installatie-instructies in deze handleiding.

WAARSCHUWING: Bevat kleine onderdelen die een verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar.

WAARSCHUWING: Dit product bevat magnetisch materiaal. Neem contact op met uw arts als u vragen hebt over de invloed die dit kan hebben op de werking van uw implanteerbare medische hulpmiddel.

OPMERKING: Dit product moet binnenshuis worden gebruikt. Het is niet ontworpen of getest voor gebruik buitenshuis, in recreatievoertuigen of op boten.

Belangrijke veiligheidsinstructies

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Installeer het apparaat volgens de instructies van de fabrikant.
7. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
8. Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecificeerd.

Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen
	Giftige of gevaarlijke stoffen en elementen
Naam onderdeel	Lood (Pb)	Kwik (Hg)	Cadmium (Cd)	Zeswaardig chroom (Cr(VI))	Polybroom-bifenyl (PBB)	Polybroomdifenylether (PBDE)
PCB's	X O	O O	O O
Metalen onderdelen	X O	O O	O O
Plastic onderdelen	O O	O O	O O
Luidsprekers	X O	O O	O O
Kabels	X O	O O	O O
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364.O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materialen van dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt.
X: Geeft aan dat de giftige of gevaarlijke stof in minstens een van de voor dit onderdeel gebruikte homogene materialen boven de maximaal toegelaten waarden in GB/T 26572 ligt

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsservice, of de winkel waar u dit product hebt gekocht.

Bose Corporation verklaart hierbij dat dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van richtlijn 1999/5/EG en alle andere vereisten van de toepasselijke EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op www.Bose.com/compliance

Vul het volgende in en bewaar deze informatie voor uw administratie:

Modelnummer:

Serienummer:

Aankoopdatum:

Wij adviseren om het aankoopbewijs bij deze gebruikershandleiding te bewaren.

Fabricagedatum:

Het eerste vet gedrukte cijfer in het serienummer geeft het fabricagejaar aan. "5" is 2005 of 2015.

Inleiding

Over uw Virtually Invisible® 891- of 691- luidsprekers voor inbouw in de muur.... 4

Uitpakken 4

Aanbevolen gereedschap 4

Vereisten voor luidsprekerdraden.... 4

Richtlijnen voor plaatsing.... 4

Plaatsing in een onvoltooide constructie 4

De luidsprekers installeren

Het gat voor de luidspreker uitzagen 5

De luidsprekerdraad aansluiten 5

De luidspreker installeren.... 6

Het rooster bevestigen 6

Verzorging en onderhoud

Problemen oplossen 7

Accessoires 7

Klantenservice 7

Beperkte garantie 7

Technische informatie.... 7

Over uw Virtually Invisible® 891- of 691- luidsprekers voor inbouw in de muur

De Bose® Virtually Invisible® 891- of 691- luidsprekers voor inbouw in de muur bieden superieure prestaties voor het luisteren naar stereomuziek via ingebouwde luidsprekers.

Uitpakken

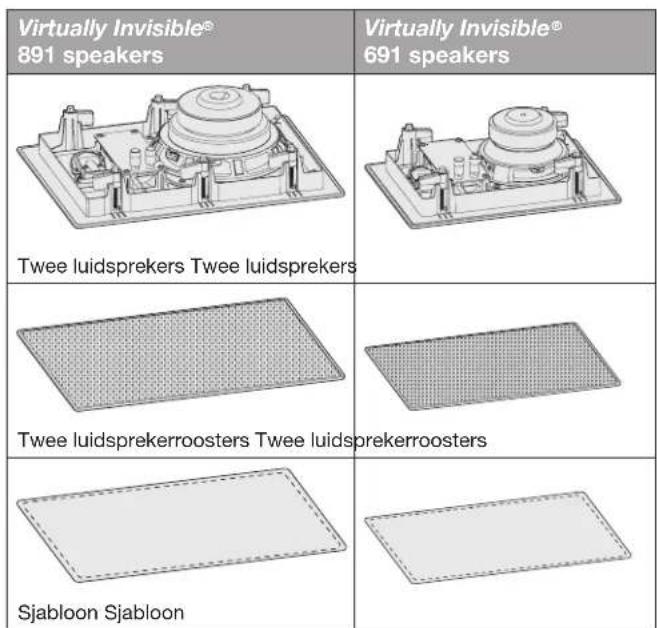

Pak de doos voorzichtig uit en controleer of de volgende onderdelen aanwezig zijn:

Opmerking: Als een onderdeel van het systeem beschadigd is, mag u dit niet gebruiken. Neem contact op met uw erkende Bose®-dealer of de Boseklantenservice. Zie het blad met contactgegevens in de doos.

Aanbevolen gereedschap

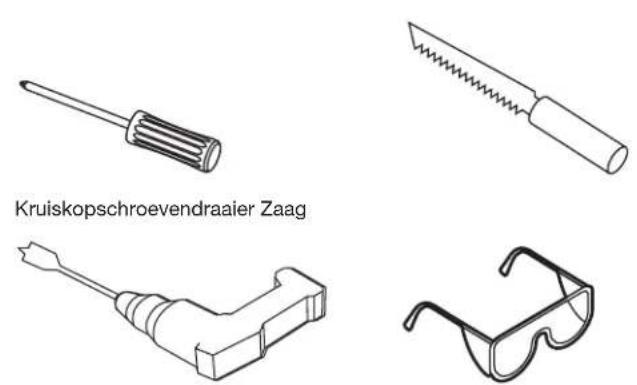

U kunt het volgende gereedschap gebruiken voor de installatie:

Boormachine Veiligheidsbril

Vereisten voor luidsprekerdraden

Dikte Maximumlengte
18 AWG (0,82 mm ^2 ) 6 m
16 AWG (1,3 mm ^2 ) 9 m
14 AWG (2,1 mm ^2 ) 15 m
12 AWG (3,3 mm ^2 ) 27 m

• Zorg vóór de installatie dat er voldoende draad uit de muur komt om de luidsprekers aan te sluiten.
• Verwijder 13 mm isolatie aan beide uiteinden van beide draden.
• Raadpleeg de plaatselijke bouwvoorschriften en gebruik uitsluitend het juiste type draad voor installatie in een muur.
• Voor informatie over het installeren van luidsprekerdraad raadpleegt u een professionele elektricien of audio-/video-installateur.

Richtlijnen voor plaatsing

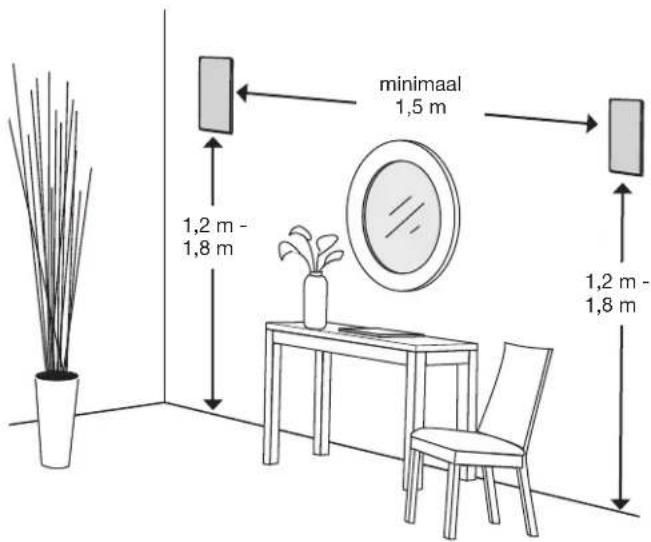

Voor optimale prestaties installeert u de luidsprekers in posities als te zien is in het onderstaande schema:

• Gebruik een balkzoeker om te zorgen dat het gat voor de luidspreker zich op een afstand van ten minste 12 cm van een balk bevindt.
• Monteer deze luidsprekers uitsluitend in een houtskelet- of vergelijkbare constructie. Bose adviseert om deze luidsprekers uitsluitend te installeren in een houtskelet- of vergelijkbare wandconstructie met staanders op voldoende afstand, zoals in 2x4-constructie.

Plaatsing in een onvoltooide constructie

Als u de luidsprekers wilt installeren in een onvoltooide constructie, koop dan de Bose-'rough in kit'. Zie "Accessoires" op pagina 7.

Het gat voor de luidspreker uitzagen

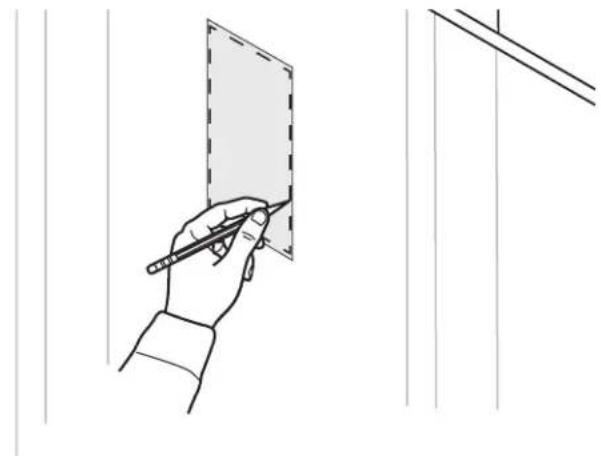

1. Teken de sjabloon af op de plaats van de luidspreker.

WAARSCHUWING: Zaag niet in oppervlakken waarachter gevaren verborgen zijn, zoals elektrische bedrading of water-, gas- of afvoerleidingen. Als u twijfelt of u deze luidspreker kunt monteren, neem dan contact op met een professionele installateur.

1. Boor een gat binnen het gebied van de sjabloon dat groot genoeg is voor uw zaag.
2. Zaag langs de lijn die u hebt afgetekend.

1. Verwijder het uitgezaagde deel.
2. Verwijder oneffenheden of rafelig materiaal rond het gat.

De luidsprekerdraad aansluiten

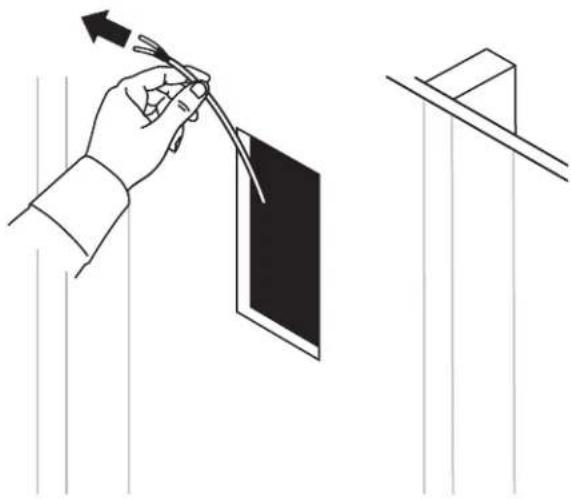

1. Trek minimaal 36 cm van de luidsprekerdraad uit de muur. Zorg dat er genoeg draad is om de luidspreker aan te sluiten vanaf de plaats waar u staat.

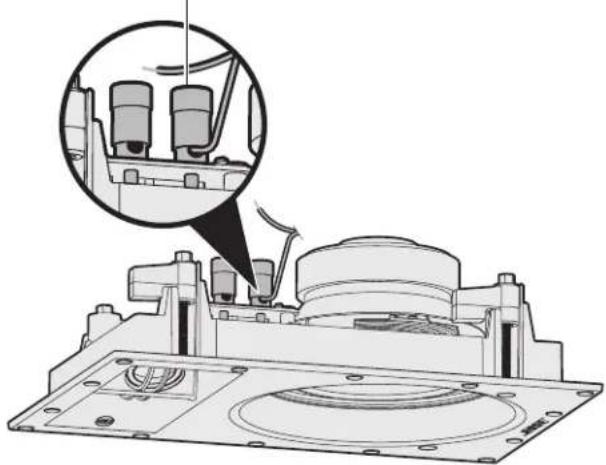

1. Sluit de positieve draad aan op de aansluitklem met een rode markering op de luidspreker.

Opmerking: De markering van de aansluitklem bevindt zich aan de bovenkant van de aansluitklem.

Rode (positieve) marking

1. Sluit de negatieve draad aan op de aansluitklem met een zwarte markering op de luidspreker.

De luidspreker installeren

1. Houd de buitenste randen van de luidspreker vast en breng deze in het gat in.

Opmerking: Druk niet op de twee kleine drivers aan de voorkant van de luidspreker. Hierdoor kan de luidspreker worden beschadigd.

LETOP: Bepaalde soorten isolatie (zoals pleister met paardenhaar, kranten, cellulose of ingespoten materiaal) kunnen ontbrandingsgevaar opleveren. Zorg dat u alle isolatie weghoudt van de luidsprekers.

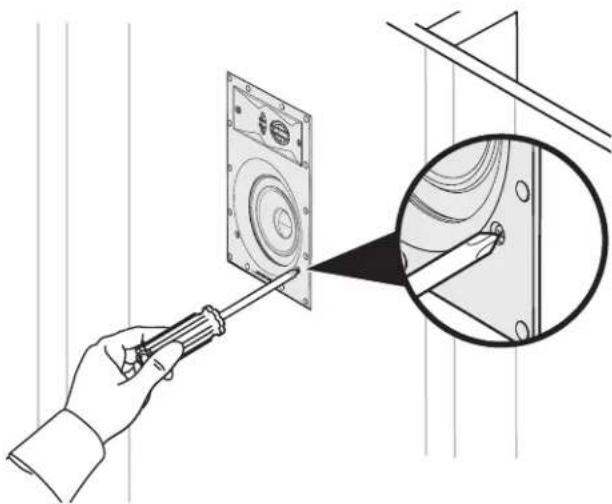

1. Draai alle klemschroeven aan met een kruiskopschroevendraaier.

Opmerking: Als u een boormachine gebruikt, kies dan de laagste torsie-instelling.

Het rooster bevestigen

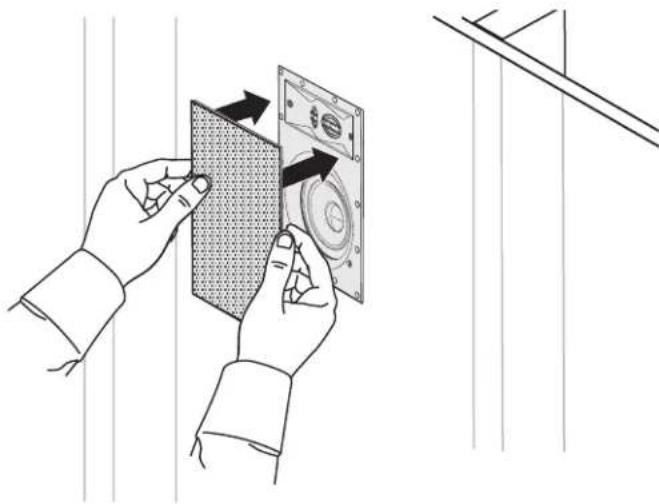

Het rooster wordt magnetisch aan de rand van de luidspreker bevestigd.

Plaats het rooster op de luidspreker.

U kunt de luidsprekerroosters verven voordat u deze aan de luidspreker bevestigt. Bose® is niet verantwoordelijk voor de kwaliteit van adhesie of afwerking van niet in de fabriek aangebrachte verf.

- Als u verf op basis van latex of olie gebruikt, moet u de verf verdunnen als u een verfspuit gebruikt. Raadpleeg voor richtlijnen de handleiding die is bijgeleverd bij uw verfspuit.

- Wees voorzichtig bij het gebruik van een scherp instrument in de perforaties van het rooster om verf te verwijderen, aangezien dit kan leiden tot schade aan het rooster.

Problemen oplossen

Probleem Wat te doen
Geen geluid uit de luidsprekers	Controleer of de luidsprekerdraden niet zijn losgeraakt van de luidsprekers of de receiver/versterker.Controleer de instellingen van de receiver/versterker. Raadpleeg de gebruikershandleiding van de receiver/versterker voor aanwijzingen voor instellingen.Als er andere stereoluidsprekers worden aangesloten op een tweede set audio-uitgangen op uw receiver/versterker, selecteer dan de juiste instelling voor luidspreker A of B zodat deze overeenkomt met de uitgangen A of B die zijn aangesloten op uw luidsprekers.
Geluid uit slechts één luidspreker	Centreer de balansregeling van de receiver/versterker.Zorg dat de draden van de positieve en negatieve aansluitklemmen op de receiver/versterker elkaar niet raken.Koppel de luidsprekerdraad los van het receiver-/versterkerkanaal en sluit deze opnieuw aan op een ander kanaal.Controleer of de draden van de positieve en negatieve aansluitklemmen elkaar niet raken op het punt waar de luidsprekerdraad op de luidspreker is aangesloten.Koppel de luidsprekerdraad los van de luidspreker en sluit deze opnieuw aan op een andere luidspreker. Als deze luidspreker werkt, moet uw luidspreker mogelijk worden gerepareerd. Zie het blad met contactgegevens in de doos.Als het probleem met deze stappen niet wordt opgelost, vervang dan de luidsprekerdraad en installeer deze opnieuw.
Zwakke lage/hoge tonen	Stel de toonbalansinstelling op uw receiver/versterker bij.Zorg dat er geen spleten zitten tussen het luidsprekerframe en het muuropervlak.Wissel de draden om die zijn aangesloten op de positieve en negatieve aansluitklemmen op de receiver/versterker.Koppel de luidsprekerdraad los van het receiver-/versterkerkanaal en sluit deze opnieuw aan op een ander kanaal.
Storing/ruis van luidspreker	Zorg dat alle draden in goede staat verkeren, stevig zijn aangesloten op de luidspreker en receiver/versterker en elkaar niet raken tussen de aansluitklemmen.Sluit de muziekbron goed op de receiver/versterker aan.Zie “Geluid uit slechts één luidspreker”.

Accessoires

Voor onvoltooide constructies gebruikt u de Bose®-‘rough-in kit’.

De kit bevat onderdelen voor twee luidsprekers en is ontworpen voor installatie nadat de balken zijn geplaatst en voordat wandplaten zijn toegevoegd. Na installatie houdt de kit ruimte vrij voor elke luidspreker en geeft deze aan waar de gaten in de wandplaten moeten komen.

Voor meer informatie of voor het bestellen van accessoires neemt u contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos.

Klantenservice

Voor verdere hulp bij gebruik van het systeem:

• Ga naar owners.Bose.com
- Neem contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos.

Beperkte garantie

Voor uw systeem geldt een beperkte garantie. Informatie over de beperkte garantie wordt vermeld op de productregistratiekaart in de doos. Zie de kaart voor informatie over hoe u het product registreert. Als u het product niet registreert, is dit niet van invloed op uw rechten onder de beperkte garantie.

De bij dit product verstrekte garantie-informatie is niet van toepassing in Australië en Nieuw-Zeeland. Zie onze website op www.Bose.com.au/warranty of www.Bose.co.nz/warranty voor informatie over de garantie voor Australië en Nieuw-Zeeland.

Technische informatie

Compatibiliteit

Compatibel met versterkers of receivers van 10-100 W per kanaal/geschikt voor 4 tot 8 ohm

Virtually Invisible® 891: 50 W IEC voortdurende belastbaarheid; 6 ohm

Virtually Invisible® 691: 50 W IEC voortdurende belastbaarheid; 8 ohm

Twee koepeltweeters van 25,4 mm geconfigureerd in een array Eén woofer van 178 mm met hoge uitslag

Virtually Invisible ^® 691-drivers:

Twee koepeltweeters van 19 mm geconfigureerd in een array Eén woofer van 127 mm met hoge uitslag

Afmetingen van de Virtually Invisible® 891:

292 mm H x 197 mm B x 90,4 mm D

Afmetingen van het rooster: 332 mm H x 237 mm B

Afmetingen van het gat in de muur: 295 mm H x 201 mm B

Afmetingen van de Virtually Invisible® 691:

220 mm H x 146 mm B x 82 mm D

Afmetingen van het rooster: 260 mm x 186 mm

Afmetingen van het gat in de muur: 224 mm H x 150 mm B

Gewicht

Virtually Invisible® 891: 2,37 kg per stuk

Virtually Invisible ^® 691: 1,5 kg per stuk
