Terméktípus	Páraelszívó
Márka	Candy
Modell	CCE60NN
Szín	Rozsdamentes acél / Fekete
Szélesség	60 cm
Mélység	50 cm
Magasság (min - max)	70 - 120 cm
Nettó tömeg	12 kg
Elektromos tápellátás	230 V / 50 Hz
Motorteljesítmény	200 W
Motorok száma	1
Maximális légáramlás	650 m³/h
Zajszint (max)	65 dBA
Világítás típusa	2 x 20 W (halogén vagy LED a verziótól függően)
Kezelőszervek	Érintő vagy nyomógombos
Sebességek	3 + intenzív
Zsírszűrő	Fém, mosogatógépben mosható
Szénszűrő (opcionális)	Candy ref., cseréje 3-6 havonta
Elszívás módja	Csatornázott vagy recirkulációs (szénszűrő készlettel)
Kivezető átmérő	150 mm
Telepítés	Fali vagy szekrény alá építhető
Anyag	Kefélt rozsdamentes acél
Karbantartás	Zsírszűrő havi tisztítása; szénszűrő rendszeres cseréje
Biztonsági funkciók	Automatikus leállás, termikus védelem
Javíthatóság	Szűrők könnyen hozzáférhetők; alkatrészek kaphatók
Gyártói garancia	2 év

Gyakran ismételt kérdések - CCE60NN CANDY

Milyen magasságba kell felszerelni a páraelszívót a főzőlap felett?

Elektromos vagy indukciós főzőlap esetén a páraelszívót 65-75 cm magasságba kell telepíteni. Gázfőzőlap esetén 75-85 cm magasság javasolt.

Használhatom a páraelszívót recirkulációs üzemmódban külső elszívás nélkül?

Igen, a CCE60NN modell működhet recirkulációs üzemmódban. Hozzá kell adni egy szénszűrőt (külön megvásárolható), amely megtisztítja a levegőt, mielőtt visszajuttatná a konyhába.

Hogyan tisztítsam a zsírszűrőt?

A fém zsírszűrő mosogatógépben alacsony hőmérsékleten vagy kézzel, meleg szappanos vízzel mosható. Használat előtt teljesen szárítsa meg. Javasolt havonta tisztítani.

Hogyan cseréljem ki a páraelszívó izzóját?

Húzza ki a páraelszívót. Távolítsa el a világítás burkolatát egy lapos csavarhúzóval. Csavarja ki a hibás izzót (típus: G4, max 20W halogén vagy LED egyenérték) és cserélje ki. Szerelje vissza a burkolatot, majd csatlakoztassa újra.

A páraelszívó zajos, ez normális?

A zajszint elérheti a 65 dBA-t maximális sebességen. Rendellenes zajt okozhat egy eltömődött szűrő, eldugult csatorna vagy lazán rögzített motor. Ellenőrizze ezeket, és tisztítsa rendszeresen a szűrőket.

Lehet távirányítóval vezérelni a páraelszívót?

Ez a CCE60NN modell nem rendelkezik távirányítóval. A kezelőszervek a homloklapon találhatók. Távvezérléshez tekintse meg a Candy csatlakoztatott termékcsaládját.

Kompatibilis a páraelszívó az indukciós főzőlapokkal?

Igen, minden típusú főzőlappal kompatibilis: gáz, elektromos, üvegkerámia és indukciós. Tartsa be a használati útmutatóban jelzett biztonsági távolságot.

Mennyi a garancia időtartama?

A Candy gyártói garancia 2 év a vásárlás dátumától számítva. Gyártási hibákra vonatkozik. Őrizze meg a számlát bármilyen igény esetén.

Mi ennek a páraelszívónak az energiaosztálya?

A CCE60NN modell C energiaosztályba tartozik az európai páraelszívó szabályozás szerint. Ez körülbelül 100 kWh éves fogyasztásnak felel meg.

Hogyan csatlakoztassam a páraelszívót az elszívó csatornához?

Használjon 150 mm átmérőjű merev vagy hajlékony csövet. Csatlakoztassa a páraelszívó kivezetéséhez, és vezesse a szabadba (homlokzati rács vagy tető). Győződjön meg arról, hogy a cső a lehető legrövidebb és legegyenesebb az optimális teljesítmény érdekében.

HASZNÁLATI ÚTMUTATÓ CCE60NN CANDY

Köszönjük, hogy ezt a páraelszívót választotta.

A jelen használati utasítás célja, hogy a készülék telepítésével, használatával és karbantartásával kapcsolatos valamennyi szükséges utasítással ellássa Önt. A berendezés helyes és biztonságos működtetése érdekében kérjük, a telepítés és használat előtt figyelmesen olvassa el ezt a használati útmutatót. A páraelszívó kiváló minőségű anyagokból készült, és áramvonalas kialakítású. Nagy teljesítményű villanymotorral és centrifugális ventilátorral rendelkezik, következésképpen nagy szívóerejű és alacsony zajszintű működésű, emellett tapadásmentes zsírszűrővel van felszerelve, és egyszerűen összeszerelhető.

A CE jelölés termékre helyezésével saját felelősségünkre kijelentjük, hogy a termék megfelel valamennyi európai biztonsági, egészségvédelmi és környezetvédelmi követelménynek, amelyek a termékre alkalmazhatók a törvényi előírásnak megfelelően.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

Soha ne hagyja, hogy gyermekek üzemeltessék a gépet.

A páraelszívó csak otthoni használatra szolgál, nem alkalmas grillezéshez, pecsenyesütőben történő használatra, és egyéb kereskedelmi célokra.

A páraelszívót és a szűrőt rendszeresen tisztítani kell a jó üzemállapot megőrzése érdekében.

Tisztítsa meg a páraelszívót a használati utasításnak megfelelően, és óvja a készüléket az égés veszélyétől.

Ne engedje a közvetlenül a gáztűzhelyen végzett sütést.

Kérjük, ügyeljen a konyhában a jó hőátadásra.

A készülék csatlakoztatása előtt ellenőrizze, hogy a tápkábel nem sérült-e.

A sérült tápkábelt csak szakképzett szervizszemélyzet cserélheti ki.

Ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják, a helyiségben biztosítsa a megfelelő szellőzést.

A levegő nem vezethető olyan kéménybe, amely gázt vagy egyéb üzemanyagokat égető berendezések füstgázainak az eltávolítására szolgál.

Kötelezően tegyen eleget a levegő kibocsátására vonatkozó szabályoknak.

A készüléket fizikai, érzékszervi vagy mentális problémákkal küzdő személyek (ideértve a gyermekeket is), illetve a készülék működtetésében tapasztalattal vagy jártassággal nem rendelkező személyek csak felügyelet alatt használhatják, illetve akkor, ha a biztonságukért felelős személy megtanította nekik a készülék használatát.

A gyermekek felügyeletre szorulnak annak biztosítása érdekében, hogy nem játszanak a készülékkel.

Ne flambírozzon a páraelszívó alatt.

VIGYÁZAT: A hozzáférhető alkatrészek felforrósodhatnak, ha főzőberendezéssel együtt használják ezeket

Elektromos áramütés veszélye

A készüléket csak megfelelően földelt aljzatba csatlakoztassa. Kétség esetén kérje megfelelően szakképzett technikus tanácsát.

Ezen utasítások be nem tartása súlyos, akár halálos áramütést vagy tüzet okozhat.

Standard telepítési tartozékok listája

Megnevezés Ábra Mennyiség
Készülékház		1
Felső kémény		1
Alsó kémény		1
Alsó kéménytartó		1
Felső kéménytartó		1
Akasztólap		1
8 faltipli 8× 6 fehér szín		9
Csavar ST4,0×30		9
7,2 átmérőjű csavarokST4,0×8		2

TELEPÍTÉS (falra szerelés)

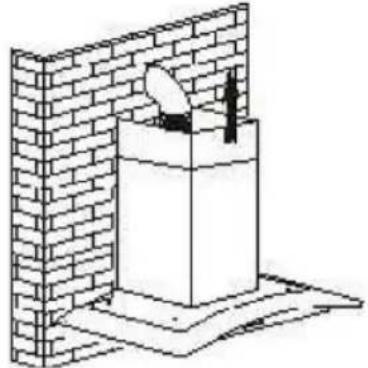

Ha rendelkezik egy kimenettel kültérre, a páraelszívó az alábbi képen látható módon csatlakoztatható egy elszívócső segítségével (zománcozott fémböl, alumíniumból, hajlékony csőből vagy nem gyúlékony anyagból készült, 150 mm belső átmérőjű cső)

1. Telepítés előtt kapcsolja ki a készüléket, és húzza ki az aljzatból.

1. A páraelszívót a legjobb hatásfok érdekében 65\~75 cm-rel a főzőfelület felett kell elhelyezni.

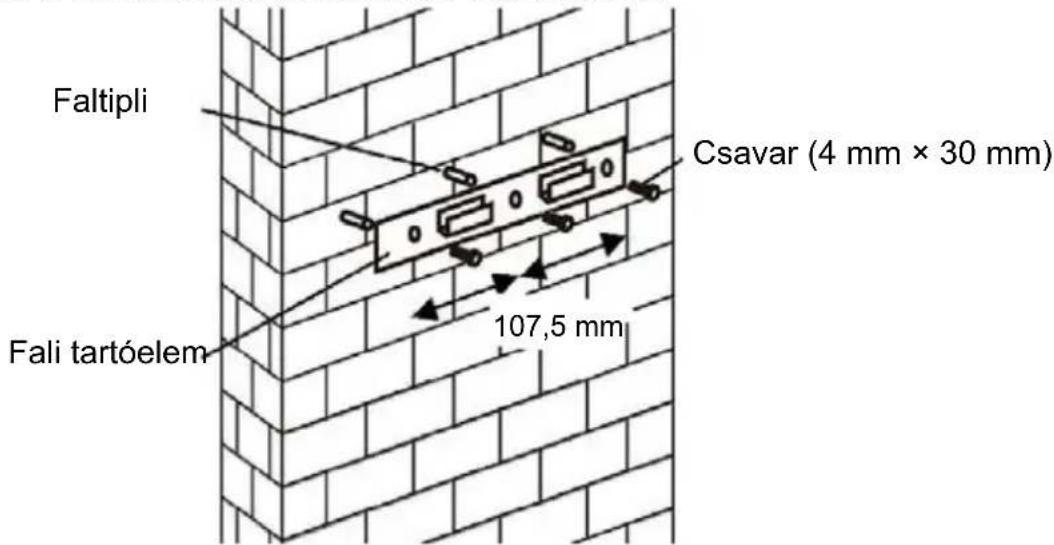

1. Fúrjon fel 3 db 8 mm-es lyukat a tartó elhelyezéséhez. Csavarozza fel és erősítse a tartót a falra a mellékelt csavarokkal.

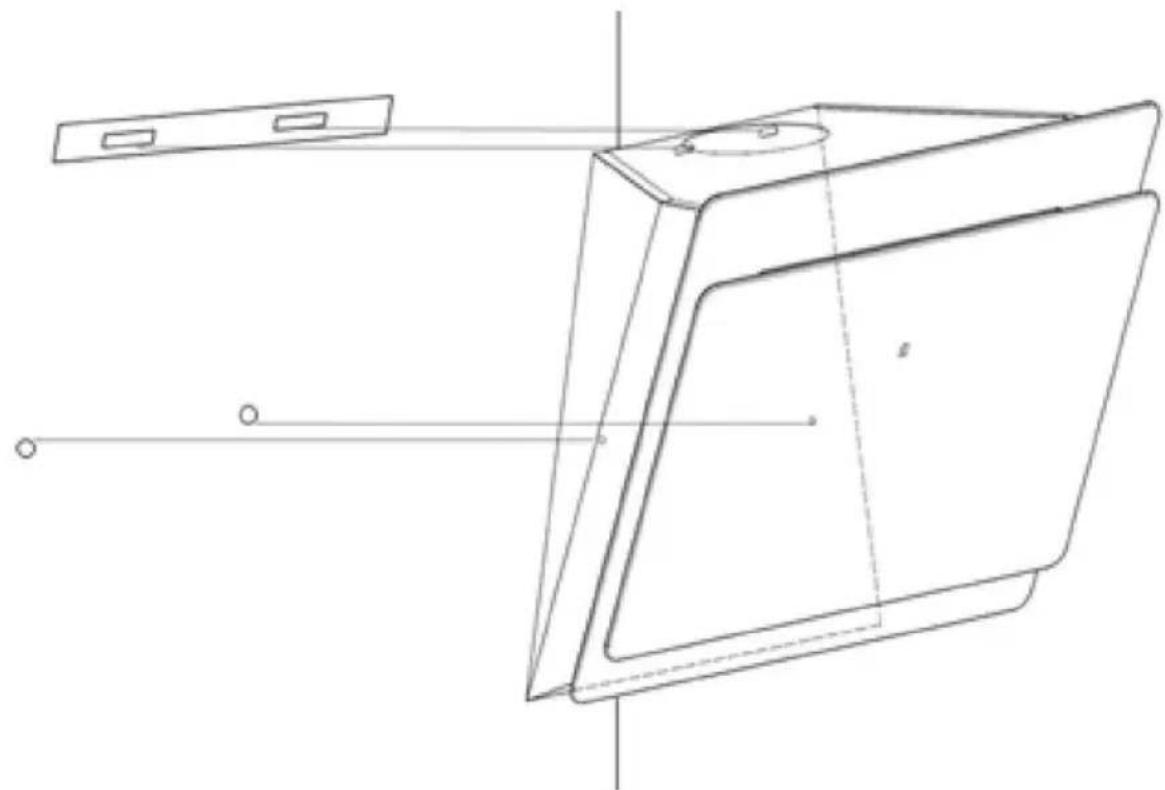

Ferde panellel rendelkező modellhez

- 2x8mm-es extra lyuk fúrása szükséges a rögzítőcsavarokhoz, illetve rögzítőcsavarok és dübelek szükségesek a telepítés előtt. Ferde modellek

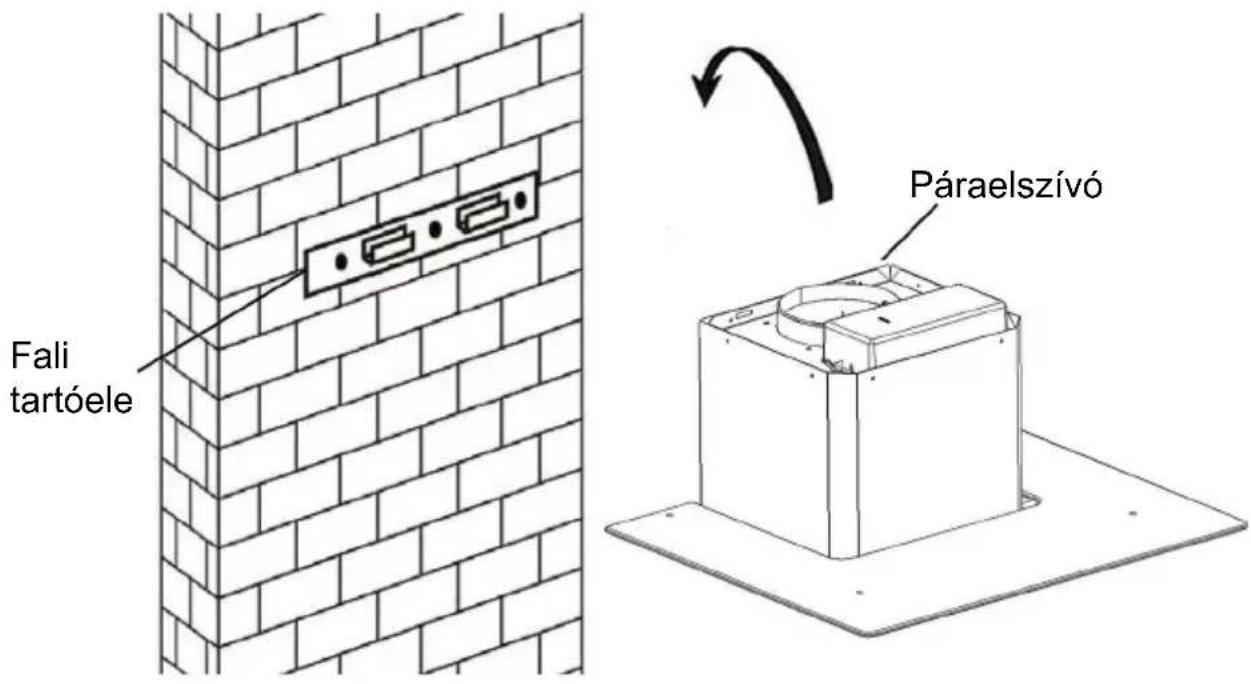

1. Emelje fel a páraelszívót, és akassza fali tartóelem horgaira.

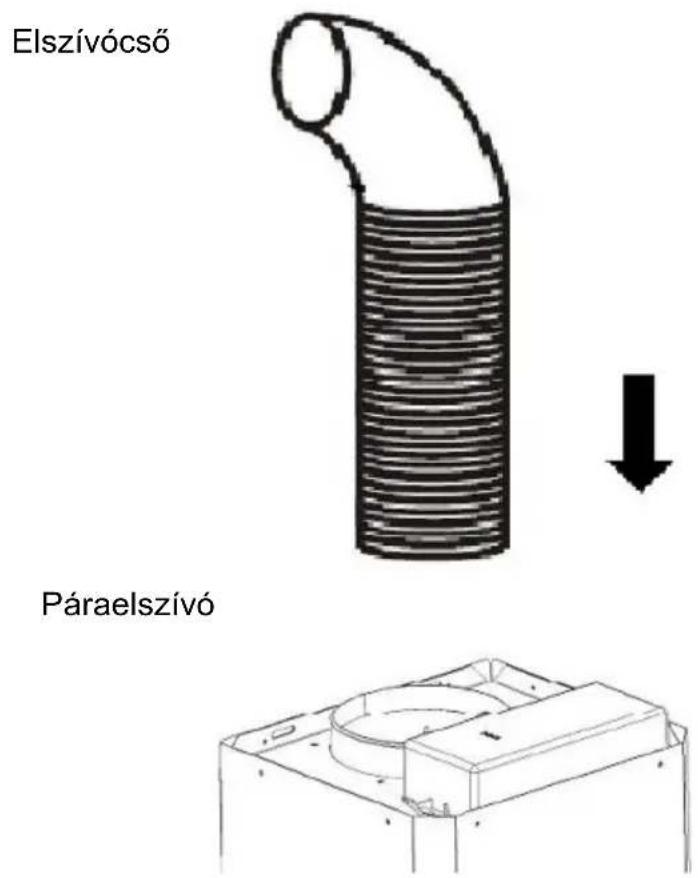

1. Szerelje a visszacsapó szelepet a páraelszívó levegőkimenetéhez. Ezután csatlakoztassa a kipufogócsövet a visszacsapó szelephez az alábbi ábra szerint.

6.

i. Helyezze az üveget megfelelő helyzetben a páraelszívó tetejére.
ii. Rögzítse a 4 csavarral és alátéttel. Ne húzza meg túl erősen a csavarokat, nehogy az üveget megrepessze.

7.

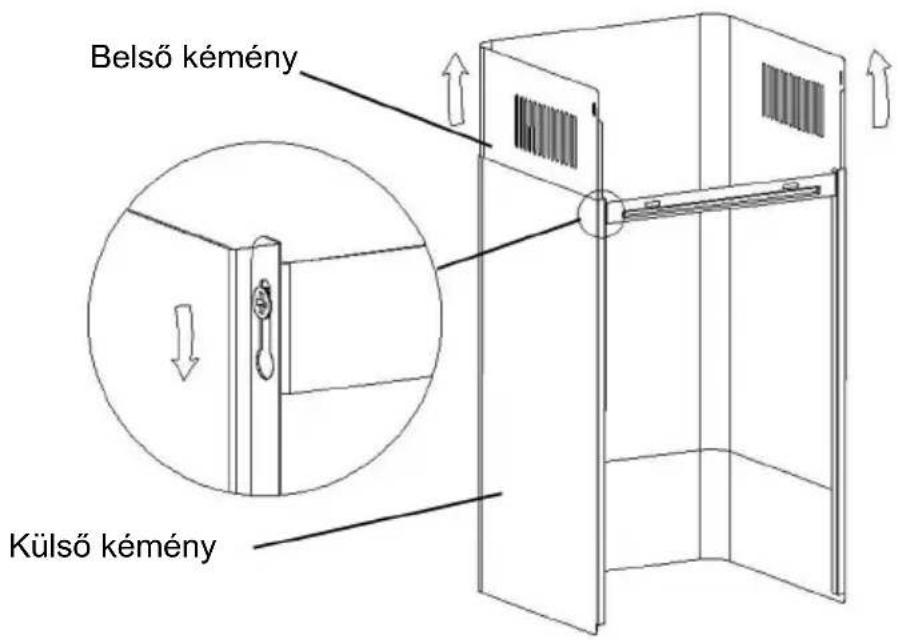

i. Helyezze a belső kéményt a külső kéménybe. Ezután húzza ki a belső kéményt felfelé. Állítsa be a kívánt magasság eléréséhez.

ii. Csúsztassa fel-le a kéményt a kémény magasságának beállításához. Amikor elérte a kívánt magasságot, akassza a rögzítőcsavarokat a rögzítőfuratokba az alábbi ábrákon látható módon.

8.

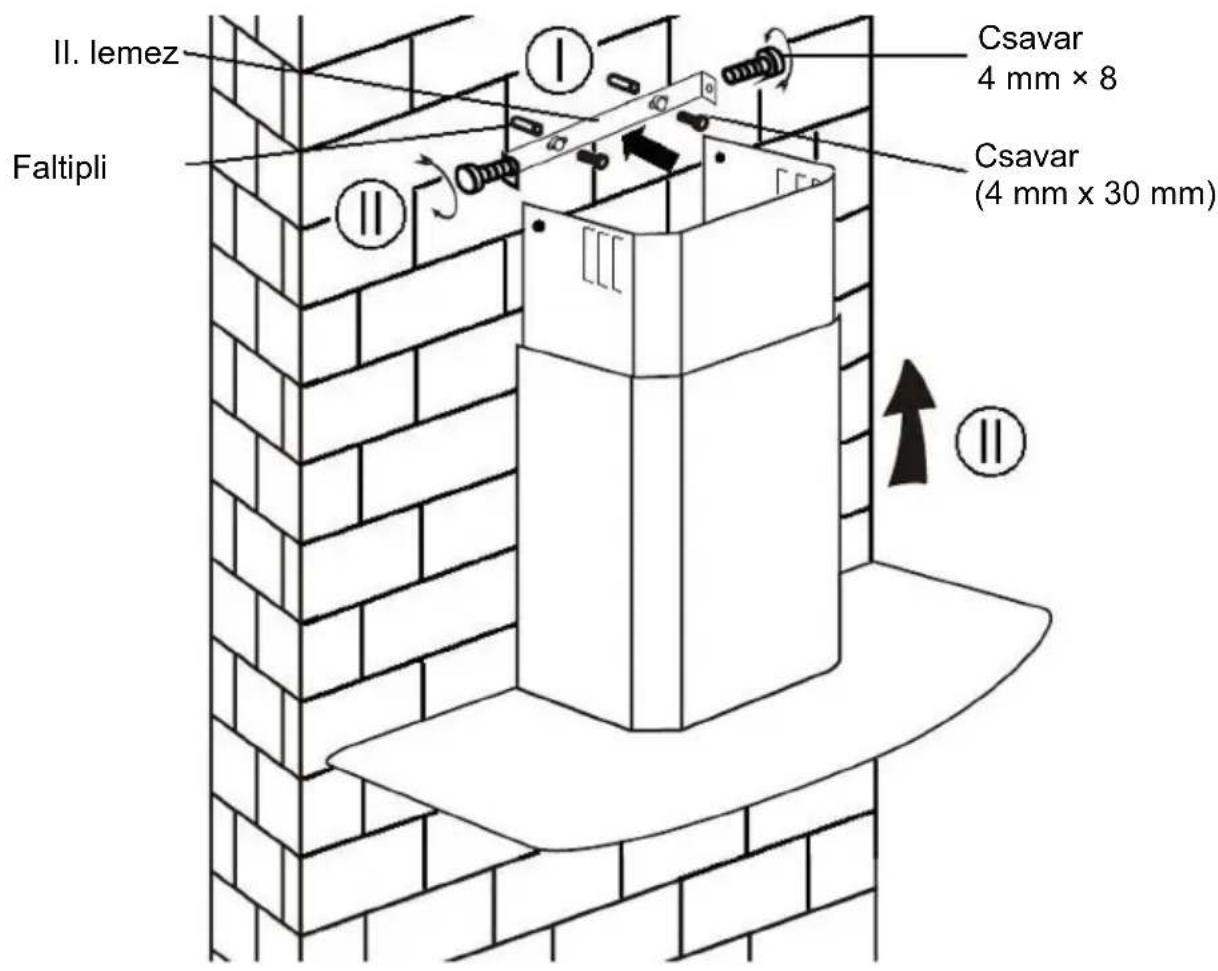

i. Fúrjon 2 db 8 mm-es lyukat a ll. lemez rögzítéséhez. Csavarozza fel és erősítse a ll. lemezt a falra a 2 mellékelt csavarral.
ii. Szerelje fel a kéményt az egységre, és rögzítse a 2 csavarral.

TELEPÍTÉS (KIVEZETÉS BELTÉRBE)

Ha nincs külső kimenet, akkor az elszívócsőre nincs szükség, és a telepítés hasonló a „TELEPÍTÉS (KIVEZETÉS KÜLTÉRRE)” részben ismertetett eljáráshoz.

A szagok felfogására használhat aktívszén szűrőt. Az aktívszén szűrő behelyezéséhez először le kell szerelni a zsírszűrőt. Nyomja meg a reteszt, és húzza lefelé.

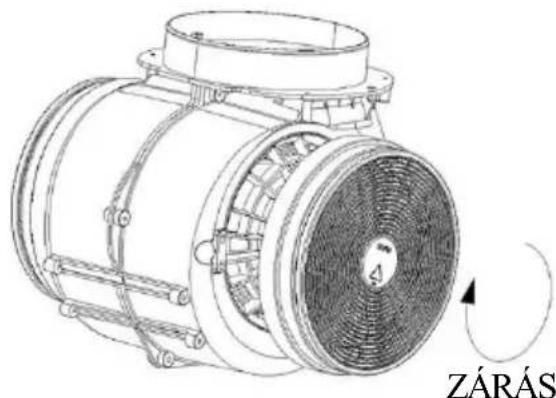

Dugja az aktívszén szűrőt az egységbe, és forgassa az óramutató járásával megegyező irányba. Ismételje meg ugyanezt a másik oldalon is.

○ Győződjön meg arról, hogy a szűrő biztonságosan rögzült. Ellenkező esetben kilazulhat, és veszélyforrásként szolgálhat.

○ Aktívszén szűrő csatlakoztatása esetén a szívóteljesítmény csökken.

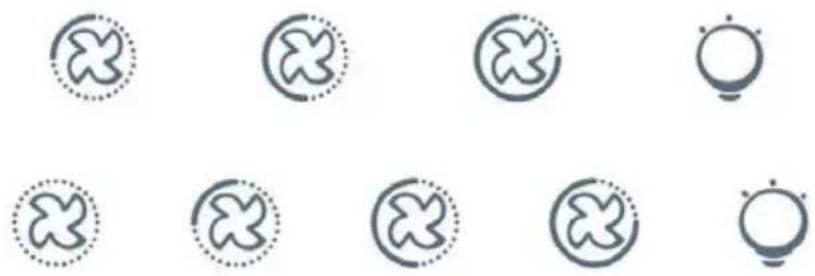

AZ ALKATRÉSZEK LEÍRÁSA

Alacsony sebességfokozat gomb 1

A konyha szellőztetésére használják. Olyan párolási és főzési műveletekhez alkalmas, amely nem jár sok göz fejlődésével.

Közepes sebességfokozat gomb 2

Ez a légáramlási sebesség ideális az általános főzési műveletek melletti szellőztetéshez.

Magas sebességfokozat gomb 3

Ha sűrű füst vagy göz keletkezik, a leghatékonyabb szellőzés eléréshez nyomja meg a magas sebességfokozat gombot.

Világítás gomb

MEGJEGYZÉS: Ha egyszerre megnyomja az Alacsony / Közepes / Magas sebességfokozat gombokat, az egység a legmagasabb sebességgel fog működni.

A ventilátor be-/kikapcsolására szolgál.

Sebességnövelés gomb

A ventilátor fordulatszámának növelésére szolgál.

Sebességcsökkentés gomb

A ventilátor fordulatszámának csökkentésére szolgál.

Világítás gomb

8 Digitális kijelző

Ventilátorsebesség kijelző: „1” az alacsony sebesség, „2” a közepes sebesség, „3” a magas sebesség, „4” a sebességfokozó funkció.

Gyorsidőzítő: Tartsa lenyomva a + és - gombokat 1 másodpercig, a digitális kijelző villogni kezd és 5 percről visszaszámlálás indul, 5 perc elteltével pedig a motor és a lámpa automatikusan kikapcsol, és a hangjelzés 1 másodpercre hallható lesz.

Sebességfokozó funkció

Ez a páraelszívó sebességfokozó funkcióval rendelkezik. A sebességfokozó aktiválásához nyomja meg a + gombot a 4-es fokozathoz, aktiválja a legnagyobb sebességfokozatot, miközben a páraelszívó működik, ez 5 percig növeli a sebességet, majd a készülék ismét visszavált lassabb fokozatba.

KARBANTARTÁS

Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a villásdugót.

I. Rendszeres tisztítás

Langyos, enyhén szappanos vízzel vagy háztartási tisztítószerrel megnedvesített puha rongyot használjon. Soha ne használjon fém súrolópárnát, vegyszert, súrolóanyagot vagy durva kefét a készülék tisztításához.

II. A zsírszűrő havi tisztítása

ALAPVETŐ FONTOSSÁGÚ: Minden hónapban tisztítsa meg a szűrőt, hogy megelőzze a tűzveszélyt.

A szűrő összegyűjti a zsírt, a füstöt és a port, így a szűrő közvetlenül befolyásolja a páraelszívó hatékonyságát. Ha nem tisztítja meg, a zsírmaradvány (potenciálisan gyúlékony) összegyűlik a szűrőn. Tisztítsa meg háztartási tisztítószerrel.

III. Az aktívszén szűrő éves tisztítása

KIZÁRÓLAG a keringtető egységként telepített egységre vonatkozik (a kültérbe szellőztetőkre nem). Ez a szűrő megköti a szagokat, és a páraelszívó használatának intenzitásától függően évente legalább egyszer ki kell cserélni.

IV. A villanykörte cseréje

Távolítsa el az üveg csavarjait, és vegye le a páraelszívó üvegét. Keresse meg a kicserélendő izzót, amelyet az elszívóernyő megvilágított részén belül található lámpatestben talál.

Kösse le a világítás tápvezetékeit, és távolítsa el az izzótartókat és vezetékeket az elszívóernyőről. Fontos: Az izzók nem cserélhetők egyenként. Az izzókat, az izzótartókat és a vezetékeket, mint teljes részegységet kell megvásárolni. (LED-ES izzó: MAX. 1,5 W)

A csereizzókat, izzótartókat és vezetékeket az eredetivel azonos módon szerelje fel. Ezután csatlakoztassa újra a világítás tápvezetékeit.

Helyezze vissza a páraelszívó üvegét, és rögzítse az üvegtartó csavarokkal. Győződjön meg róla, hogy a csavarok teljesen meg legyenek húzva.

HIBAELHÁRÍTÁS

Hiba	Ok	Megoldás
A lámpa világít, de a ventilátor nem működik.	Elakadt a ventilátorlapát.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	A motor megsérült.
A világítás és a ventilátor sem működik.	A halogén izzó kiégett.	Ügyeljen a megfelelő típusú csereizzó használatára.
	A tápkábel kihúzódott.	Dugja be ismét a villásdugót.
A készülék erősen rezeg.	A ventilátorlapát megsérült.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	A ventilátormotor nincs szorosan rögzítve.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	Az egység nincs megfelelően felakasztva a tartóelemre.	Vegye le a készüléket, és ellenőrizze, hogy a tartóelem a megfelelő helyen van-e.
A szívóteljesítmény nem elégséges.	Túl nagy távolság a készülék és a főzési sík között.	Állítsa át a távolságot 65-75 cm-re.

ÜGYFÉLSZOLGÁLAT

Ha sikertelen a működési rendellenesség okának az azonosítása: kapcsolja ki a készüléket, és forduljon az ügyfélszolgálathoz.

A TERMÉK SOROZATSZÁMA. Hol találom meg?

Fontos, hogy tájékoztassa az ügyfélszolgálatot a termékkódról és a termék sorozatszámáról (ez egy 16 karakterből álló kód, amely 3-as számmal kezdődik); ez megtalálható a jótállási jegyen vagy a készülékre helyezett adattáblán.

Így elkerülhetők a technikusok szükségtelen kiszállásai, és (leginkább) a kiszállásért felszámított díjak.

KÖRNYEZETVÉDELEM

Az elektromos hulladékokat tilos a háztartási hulladékkal együtt kidobni. Kérjük, hasznosítsa újra, ahol adottak a megfelelő létesítmények. Újrahasznosítási tanácsok ügyében forduljon a helyi hatósághoz vagy a hulladékkezelő vállalathoz.

A készülék jelölése az Elektromos és elektronikus berendezések hulladékkezeléséről (WEEE) szóló 2012/19/EU európai irányelvnek megfelelően történt.

Azáltal, hogy biztosítja a termék megfelelő ártalmatlanítását, segít megelőzni a környezetre és az emberi egészségre gyakorolt esetleges negatív következményeket, amelyek egyébként előfordulhatnak a termék nem megfelelő hulladékkezelése esetén.

A terméken látható szimbólum arról tájékoztat, hogy a termék nem kezelhető háztartási hulladékként. A készüléket ehelyett adja le elektromos és elektronikus berendezések újrahasznosítására létesített megfelelő gyűjtőpontban. Az ártalmatlanítást a hulladék ártalmatlanítására vonatkozó helyi környezetvédelmi előírásoknak megfelelően kell elvégezni.

A termék kezelésére, hasznosítására és újrafeldolgozására vonatkozó részletesebb tájékoztatás ügyében tájékozódjon a helyi önkormányzatnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta.
