Termék típusa	Fali páraelszívó
Márka	Candy
Modell	CCE1104/1X
Hozzávetőleges szélesség	60 cm
Ajánlott beépítési magasság	65-75 cm a főzőlap felett
Elektromos csatlakozás	220-240 V ~ 50 Hz
Motor teljesítmény	150 W (becsült)
Sebességek száma	3 + booster funkció (5 perc)
Világítás	LED, max 1,5 W (egyedileg nem cserélhető, teljes készlet szükséges)
Levegőkivezető átmérő	150 mm
Zsírszűrő típusa	Fém, mosogatógépben mosható
Aktív szénszűrő	Opcionális, recirkulációs üzemmódhoz
Üzemmód	Külső elszívás vagy recirkuláció
Zajszint	Kb. 55 dB (becsült)
Zsírszűrő karbantartása	Havi tisztítás
Szénszűrő csere	Évente (ha recirkulációban használják)
Maximális főzőhelyek száma felette	4
Anyag	Rozsdamentes acél, üveg
Hozzávetőleges tömeg	10 kg
Tartozékok	Kémények (magas és alacsony), tartók, rögzítők, tiplik, csavarok
Javíthatóság	Alkatrészek elérhetők (izzó, szűrő, motor)
Környezetvédelem	Megfelel a WEEE irányelvnek (2012/19/EU)

Gyakran ismételt kérdések - CCE1104/1X CANDY

Milyen távolságra kell felszerelni a páraelszívót a főzőlaptól?

Az ajánlott távolság 65 és 75 cm között van az optimális hatékonyság érdekében.

Hogyan tisztítsam a zsírszűrőt?

A zsírszűrőt havonta kell tisztítani háztartási tisztítószerrel vagy mosogatógépben. Az eltömődött szűrő csökkentheti a szívó teljesítményt és tűzveszélyt okozhat.

Hogyan cseréljem ki az aktív szénszűrőt?

Az aktív szénszűrőt recirkulációs üzemmódban használják. Kicseréléséhez először távolítsa el a zsírszűrőt, majd forgassa el a szénszűrőt az óramutató járásával megegyező irányban a kioldáshoz. Cserélje ki évente legalább egyszer.

Mi a teendő, ha a páraelszívó nem szív elég erősen?

Először ellenőrizze, hogy a főzőlaptól való távolság megfelelő-e (65-75 cm). Tisztítsa meg a zsírszűrőt, ha eltömődött. Győződjön meg róla, hogy a kivezető cső nincs elzárva.

Használhatom a páraelszívót gáztűzhely felett?

Igen, de ügyeljen a biztonsági távolság betartására és a helyiség megfelelő szellőzésére. Az elszívott levegő nem haladhat át gázfüst elvezetésére használt csatornán.

Hogyan aktiváljam a booster funkciót?

Nyomja meg a maximális sebesség gombot (vagy a dedikált gombot) a booster elindításához. A páraelszívó 5 percig teljes teljesítménnyel működik, majd visszatér az előző sebességhez.

Hogyan cseréljem ki a LED világítást?

A LED izzó egyedileg nem cserélhető. Rendeljen egy teljes készletet (izzó, foglalat és kábel). Távolítsa el az üveglapot, csatlakoztassa le a régi készletet, és szerelje fel az újat.

Mi a teendő, ha a páraelszívó erősen rezeg?

Ellenőrizze, hogy a turbina nincs elakadva és a motor megfelelően van rögzítve. Győződjön meg arról is, hogy a páraelszívó megfelelően van felfüggesztve a falitartóra. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Működik a páraelszívó recirkulációs üzemmódban külső elszívás nélkül?

Igen, aktív szénszűrőket kell beszerelni (nem tartozék) a szagok elnyeléséhez. Ebben az üzemmódban nincs szükség kivezető csőre.

Hol találom a készülék sorozatszámát?

A sorozatszám (16 számjegy, 3-mal kezdődően) a garancialevélen vagy közvetlenül a készüléken található. Szükséges a fogyasztói szolgálat bármely beavatkozásához.

HASZNÁLATI ÚTMUTATÓ CCE1104/1X CANDY

Köszönjük, hogy ezt a páraelszívót választotta.

A jelen használati utasítás célja, hogy a készülék telepítésével, használatával és karbantartásával kapcsolatos valamennyi szükséges utasítással ellássa Önt. A berendezés helyes és biztonságos működtetése érdekében kérjük, a telepítés és használat előtt figyelmesen olvassa el ezt a használati útmutatót. A páraelszívó kiváló minőségű anyagokból készült, és áramvonalas kialakítású. Nagy teljesítményű villanymotorral és centrifugális ventilátorral rendelkezik, következésképpen nagy szívóerejű és alacsony zajszintű működésű, emellett tapadásmentes zsírszűrővel van felszerelve, és egyszerűen összeszerelhető.

A CE jelölés termékre helyezésével saját felelősségünkre kijelentjük, hogy a termék megfelel valamennyi európai biztonsági, egészségvédelmi és környezetvédelmi követelménynek, amelyek a termékre alkalmazhatók a törvényi előírásnak megfelelően.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

Soha ne hagyja, hogy gyermekek üzemeltessék a gépet.

A páraelszívó csak otthoni használatra szolgál, nem alkalmas grillezéshez, pecsenyesütőben történő használatra, és egyéb kereskedelmi célokra.

A páraelszívót és a szűrőt rendszeresen tisztítani kell a jó üzemállapot megőrzése érdekében.

Tisztítsa meg a páraelszívót a használati utasításnak megfelelően, és óvja a készüléket az égés veszélyétől.

Ne engedje a közvetlenül a gáztűzhelyen végzett sütést.

Kérjük, ügyeljen a konyhában a jó hőátadásra.

A készülék csatlakoztatása előtt ellenőrizze, hogy a tápkábel nem sérült-e.

A sérült tápkábelt csak szakképzett szervizszemélyzet cserélheti ki.

Ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják, a helyiségben biztosítsa a megfelelő szellőzést.

A levegő nem vezethető olyan kéménybe, amely gázt vagy egyéb üzemanyagokat égető berendezések füstgázainak az eltávolítására szolgál.

Kötelezően tegyen eleget a levegő kibocsátására vonatkozó szabályoknak.

A készüléket fizikai, érzékszervi vagy mentális problémákkal küzdő személyek (ideértve a gyermekeket is), illetve a készülék működtetésében tapasztalattal vagy jártassággal nem rendelkező személyek csak felügyelet alatt használhatják, illetve akkor, ha a biztonságukért felelős személy megtanította nekik a készülék használatát.

A gyermekek felügyeletre szorulnak annak biztosítása érdekében, hogy nem játszanak a készülékkel.

Ne flambírozzon a páraelszívó alatt.

VIGYÁZAT: A hozzáférhető alkatrészek felforrósodhatnak, ha főzőberendezéssel együtt használják ezeket

Elektromos áramütés veszélye

A készüléket csak megfelelően földelt aljzatba csatlakoztassa. Kétség esetén kérje megfelelően szakképzett technikus tanácsát.

Ezen utasítások be nem tartása súlyos, akár halálos áramütést vagy tüzet okozhat.

Standard telepítési tartozékok listája

Megnevezés Ábra Mennyiség
Készülékház		1
Felső kémény		1
Alsó kémény		1
Alsó kéménytartó		1
Felső kéménytartó		1
Akasztólap		1
8 faltipli 8× 6 fehér szín		9
Csavar ST4,0×30		9
7,2 átmérőjű csavarokST4,0×8		2

TELEPÍTÉS (falra szerelés)

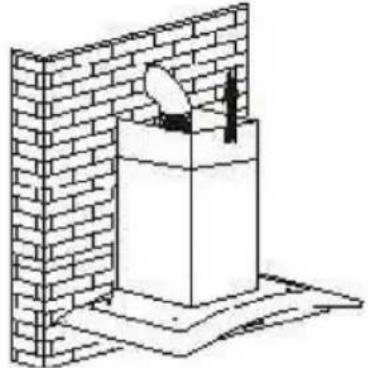

Ha rendelkezik egy kimenettel kültérre, a páraelszívó az alábbi képen látható módon csatlakoztatható egy elszívócső segítségével (zománcozott fémböl, alumíniumból, hajlékony csőből vagy nem gyúlékony anyagból készült, 150 mm belső átmérőjű cső)

1. Telepítés előtt kapcsolja ki a készüléket, és húzza ki az aljzatból.

1. A páraelszívót a legjobb hatásfok érdekében 65\~75 cm-rel a főzőfelület felett kell elhelyezni.

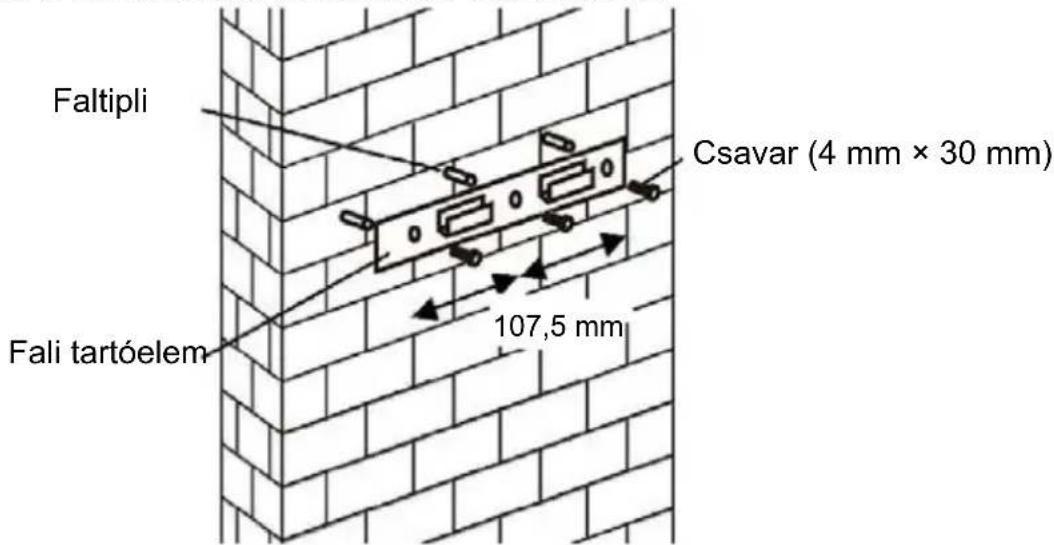

1. Fúrjon fel 3 db 8 mm-es lyukat a tartó elhelyezéséhez. Csavarozza fel és erősítse a tartót a falra a mellékelt csavarokkal.

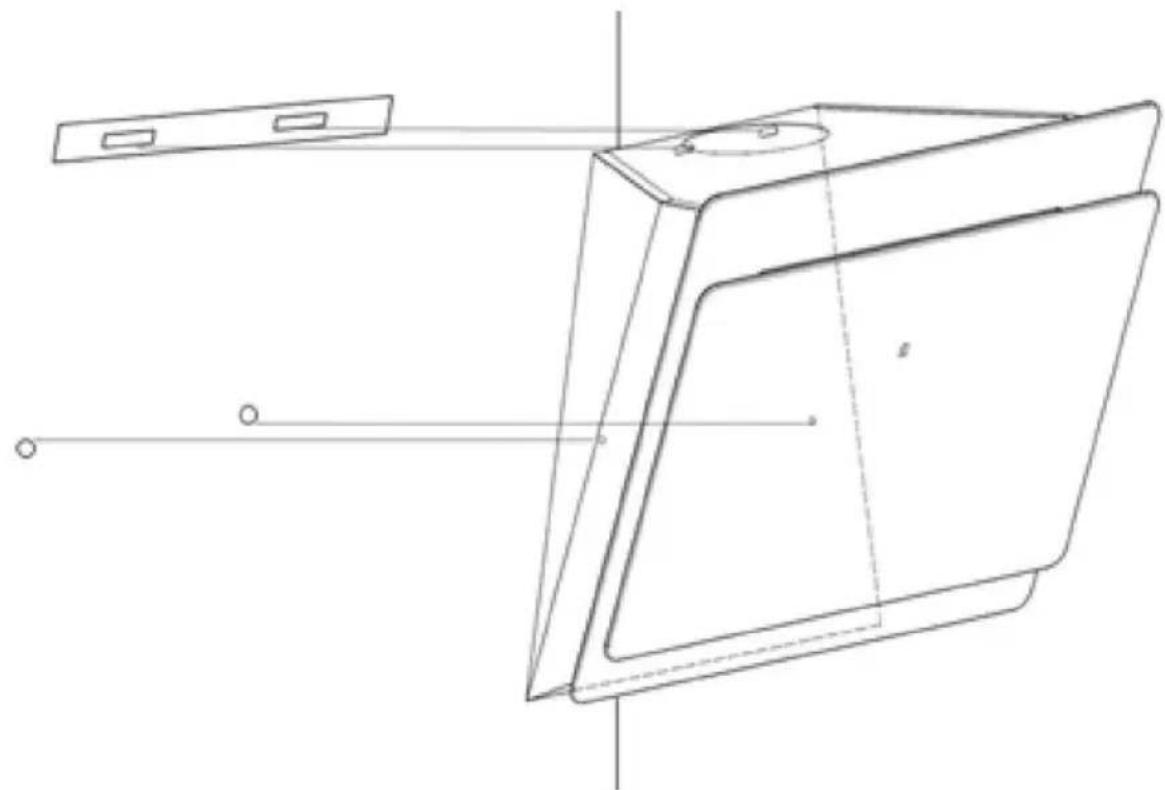

Ferde panellel rendelkező modellhez

- 2x8mm-es extra lyuk fúrása szükséges a rögzítőcsavarokhoz, illetve rögzítőcsavarok és dübelek szükségesek a telepítés előtt. Ferde modellek

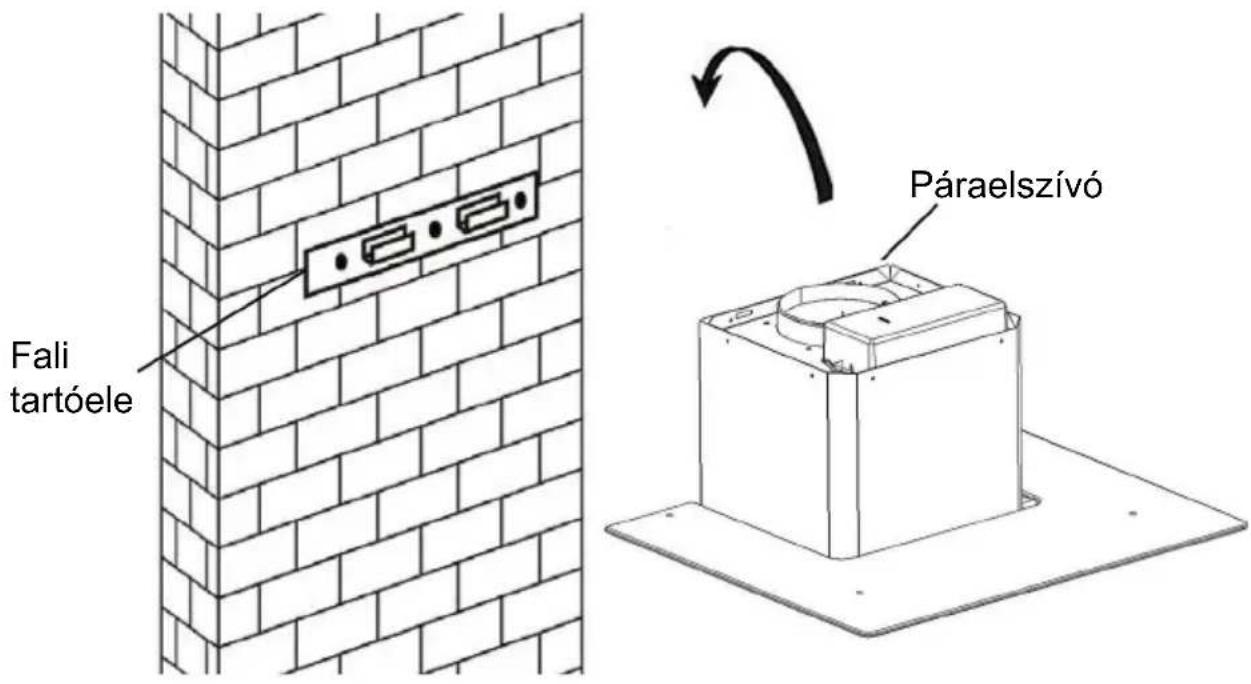

1. Emelje fel a páraelszívót, és akassza fali tartóelem horgaira.

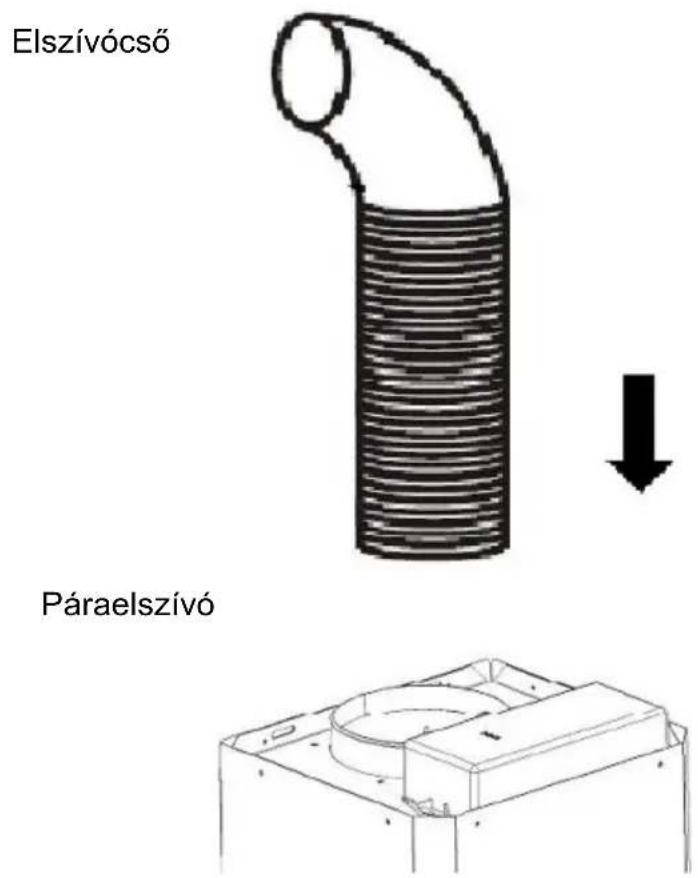

1. Szerelje a visszacsapó szelepet a páraelszívó levegőkimenetéhez. Ezután csatlakoztassa a kipufogócsövet a visszacsapó szelephez az alábbi ábra szerint.

6.

i. Helyezze az üveget megfelelő helyzetben a páraelszívó tetejére.
ii. Rögzítse a 4 csavarral és alátéttel. Ne húzza meg túl erősen a csavarokat, nehogy az üveget megrepessze.

7.

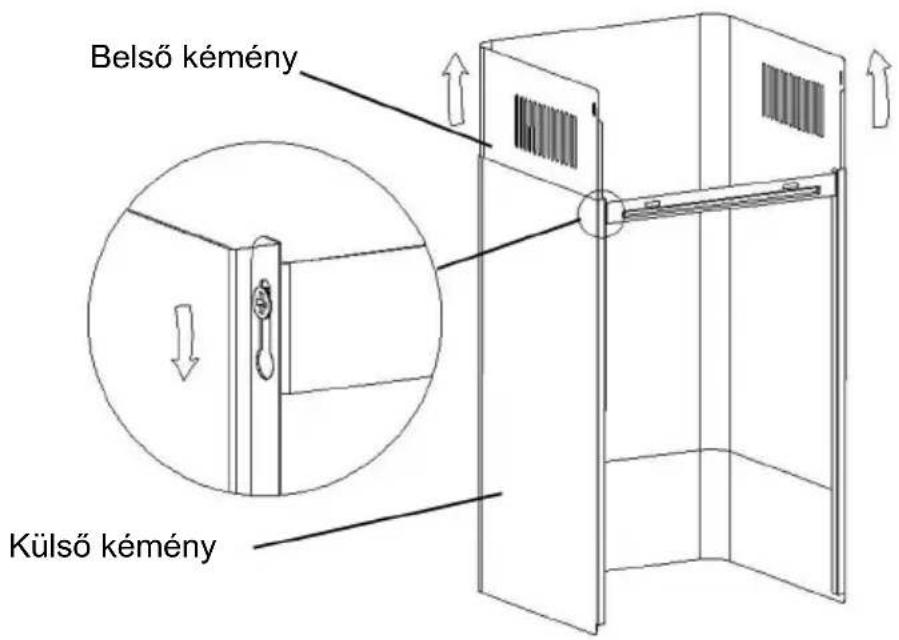

i. Helyezze a belső kéményt a külső kéménybe. Ezután húzza ki a belső kéményt felfelé. Állítsa be a kívánt magasság eléréséhez.

ii. Csúsztassa fel-le a kéményt a kémény magasságának beállításához. Amikor elérte a kívánt magasságot, akassza a rögzítőcsavarokat a rögzítőfuratokba az alábbi ábrákon látható módon.

8.

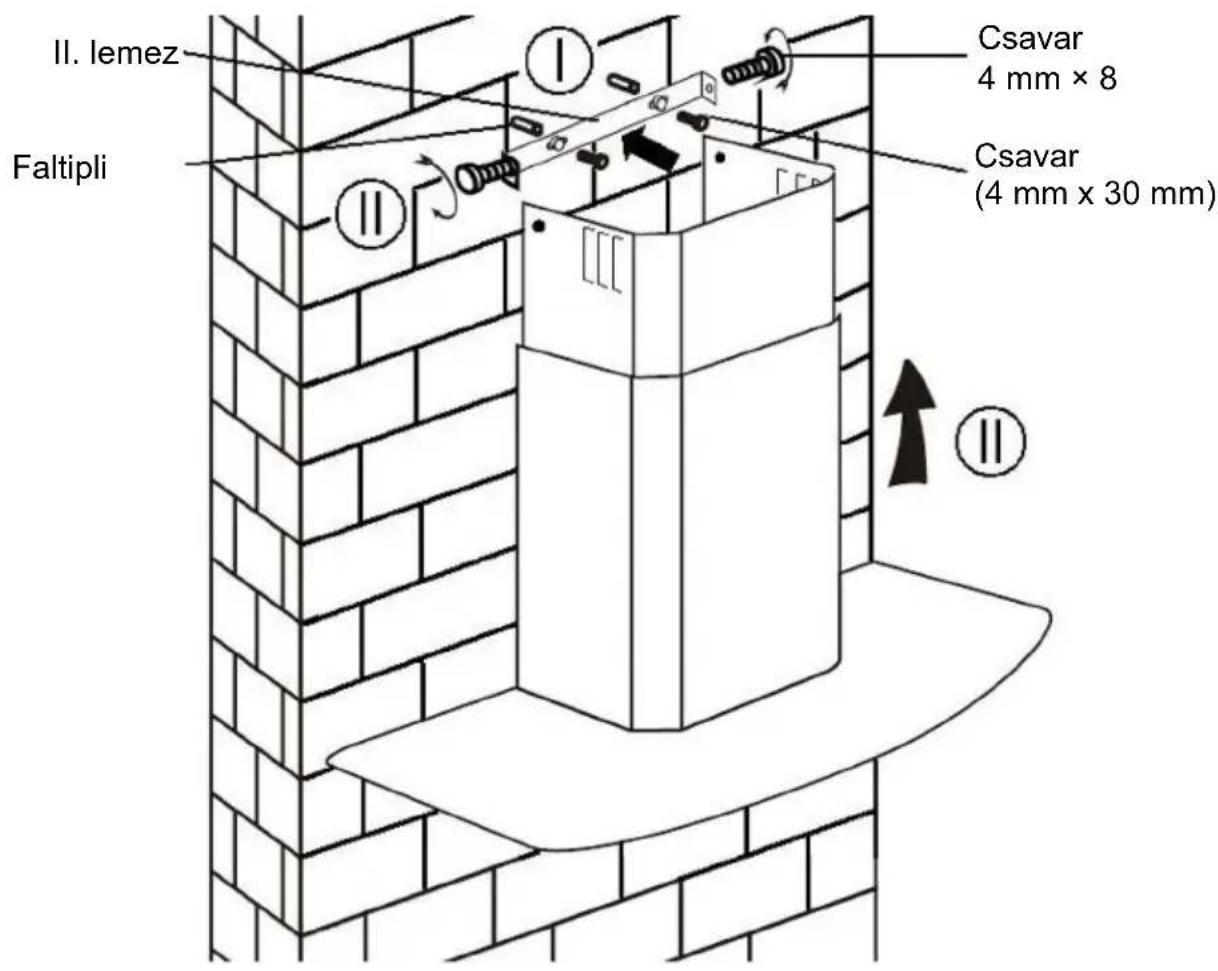

i. Fúrjon 2 db 8 mm-es lyukat a ll. lemez rögzítéséhez. Csavarozza fel és erősítse a ll. lemezt a falra a 2 mellékelt csavarral.
ii. Szerelje fel a kéményt az egységre, és rögzítse a 2 csavarral.

TELEPÍTÉS (KIVEZETÉS BELTÉRBE)

Ha nincs külső kimenet, akkor az elszívócsőre nincs szükség, és a telepítés hasonló a „TELEPÍTÉS (KIVEZETÉS KÜLTÉRRE)” részben ismertetett eljáráshoz.

A szagok felfogására használhat aktívszén szűrőt. Az aktívszén szűrő behelyezéséhez először le kell szerelni a zsírszűrőt. Nyomja meg a reteszt, és húzza lefelé.

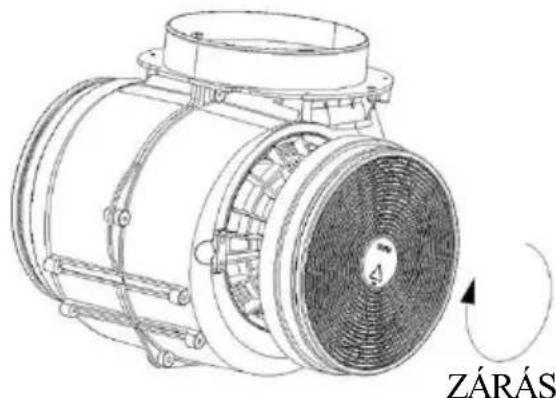

Dugja az aktívszén szűrőt az egységbe, és forgassa az óramutató járásával megegyező irányba. Ismételje meg ugyanezt a másik oldalon is.

Győződjön meg arról, hogy a szűrő biztonságosan rögzült. Ellenkező esetben kilazulhat, és veszélyforrásként szolgálhat.

○ Aktívszén szűrő csatlakoztatása esetén a szívóteljesítmény csökken.

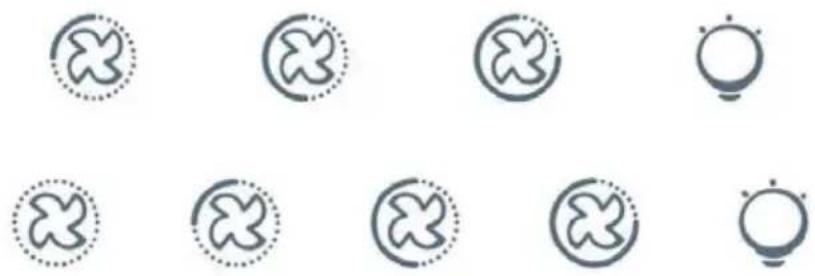

AZ ALKATRÉSZEK LEÍRÁSA

Alacsony sebességfokozat gomb 1

A konyha szellőztetésére használják. Olyan párolási és főzési műveletekhez alkalmas, amely nem jár sok göz fejlődésével.

Közepes sebességfokozat gomb 2

Ez a légáramlási sebesség ideális az általános főzési műveletek melletti szellőztetéshez.

Magas sebességfokozat gomb 3

Ha sűrű füst vagy göz keletkezik, a leghatékonyabb szellőzés eléréshez nyomja meg a magas sebességfokozat gombot.

Világítás gomb

MEGJEGYZÉS: Ha egyszerre megnyomja az Alacsony / Közepes / Magas sebességfokozat gombokat, az egység a legmagasabb sebességgel fog működni.

A ventilátor be-/kikapcsolására szolgál.

Sebességnövelés gomb

A ventilátor fordulatszámának növelésére szolgál.

Sebességcsökkentés gomb

A ventilátor fordulatszámának csökkentésére szolgál.

Világítás gomb

8 Digitális kijelző

Ventilátorsebesség kijelző: „1” az alacsony sebesség, „2” a közepes sebesség, „3” a magas sebesség, „4” a sebességfokozó funkció.

Gyorsidőzítő: Tartsa lenyomva a + és - gombokat 1 másodpercig, a digitális kijelző villogni kezd és 5 percről visszaszámlálás indul, 5 perc elteltével pedig a motor és a lámpa automatikusan kikapcsol, és a hangjelzés 1 másodpercre hallható lesz.

Sebességfokozó funkció

Ez a páraelszívó sebességfokozó funkcióval rendelkezik. A sebességfokozó aktiválásához nyomja meg a + gombot a 4-es fokozathoz, aktiválja a legnagyobb sebességfokozatot, miközben a páraelszívó működik, ez 5 percig növeli a sebességet, majd a készülék ismét visszavált lassabb fokozatba.

KARBANTARTÁS

Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a villásdugót.

I. Rendszeres tisztítás

Langyos, enyhén szappanos vízzel vagy háztartási tisztítószerrel megnedvesített puha rongyot használjon. Soha ne használjon fém súrolópárnát, vegyszert, súrolóanyagot vagy durva kefét a készülék tisztításához.

II. A zsírszűrő havi tisztítása

ALAPVETŐ FONTOSSÁGÚ: Minden hónapban tisztítsa meg a szűrőt, hogy megelőzze a tűzveszélyt.

A szűrő összegyűjti a zsírt, a füstöt és a port, így a szűrő közvetlenül befolyásolja a páraelszívó hatékonyságát. Ha nem tisztítja meg, a zsírmaradvány (potenciálisan gyúlékony) összegyűlik a szűrőn. Tisztítsa meg háztartási tisztítószerrel.

III. Az aktívszén szűrő éves tisztítása

KIZÁRÓLAG a keringtető egységként telepített egységre vonatkozik (a kültérbe szellőztetőkre nem). Ez a szűrő megköti a szagokat, és a páraelszívó használatának intenzitásától függően évente legalább egyszer ki kell cserélni.

IV. A villanykörte cseréje

Távolítsa el az üveg csavarjait, és vegye le a páraelszívó üvegét. Keresse meg a kicserélendő izzót, amelyet az elszívóernyő megvilágított részén belül található lámpatestben talál.

Kösse le a világítás tápvezetékeit, és távolítsa el az izzótartókat és vezetékeket az elszívóernyőről. Fontos: Az izzók nem cserélhetők egyenként. Az izzókat, az izzótartókat és a vezetékeket, mint teljes részegységet kell megvásárolni. (LED-ES izzó: MAX. 1,5 W)

A csereizzókat, izzótartókat és vezetékeket az eredetivel azonos módon szerelje fel. Ezután csatlakoztassa újra a világítás tápvezetékeit.

Helyezze vissza a páraelszívó üvegét, és rögzítse az üvegtartó csavarokkal. Győződjön meg róla, hogy a csavarok teljesen meg legyenek húzva.

HIBAELHÁRÍTÁS

Hiba	Ok	Megoldás
A lámpa világít, de a ventilátor nem működik.	Elakadt a ventilátorlapát.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	A motor megsérült.
A világítás és a ventilátor sem működik.	A halogén izzó kiégett.	Ügyeljen a megfelelő típusú csereizzó használatára.
	A tápkábel kihúzódott.	Dugja be ismét a villásdugót.
A készülék erősen rezeg.	A ventilátorlapát megsérült.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	A ventilátormotor nincs szorosan rögzítve.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	Az egység nincs megfelelően felakasztva a tartóelemre.	Vegye le a készüléket, és ellenőrizze, hogy a tartóelem a megfelelő helyen van-e.
A szívóteljesítmény nem elégséges.	Túl nagy távolság a készülék és a főzési sík között.	Állítsa át a távolságot 65-75 cm-re.

ÜGYFÉLSZOLGÁLAT

Ha sikertelen a működési rendellenesség okának az azonosítása: kapcsolja ki a készüléket, és forduljon az ügyfélszolgálathoz.

A TERMÉK SOROZATSZÁMA. Hol találom meg?

Fontos, hogy tájékoztassa az ügyfélszolgálatot a termékkódról és a termék sorozatszámáról (ez egy 16 karakterből álló kód, amely 3-as számmal kezdődik); ez megtalálható a jótállási jegyen vagy a készülékre helyezett adattáblán.

Így elkerülhetők a technikusok szükségtelen kiszállásai, és (leginkább) a kiszállásért felszámított díjak.

KÖRNYEZETVÉDELEM

Az elektromos hulladékokat tilos a háztartási hulladékkal együtt kidobni. Kérjük, hasznosítsa újra, ahol adottak a megfelelő létesítmények. Újrahasznosítási tanácsok ügyében forduljon a helyi hatósághoz vagy a hulladékkezelő vállalathoz.

A készülék jelölése az Elektromos és elektronikus berendezések hulladékkezeléséről (WEEE) szóló 2012/19/EU európai irányelvnek megfelelően történt.

Azáltal, hogy biztosítja a termék megfelelő ártalmatlanítását, segít megelőzni a környezetre és az emberi egészségre gyakorolt esetleges negatív következményeket, amelyek egyébként előfordulhatnak a termék nem megfelelő hulladékkezelése esetén.

A terméken látható szimbólum arról tájékoztat, hogy a termék nem kezelhető háztartási hulladékként. A készüléket ehelyett adja le elektromos és elektronikus berendezések újrahasznosítására létesített megfelelő gyűjtőpontban. Az ártalmatlanítást a hulladék ártalmatlanítására vonatkozó helyi környezetvédelmi előírásoknak megfelelően kell elvégezni.

A termék kezelésére, hasznosítására és újrafeldolgozására vonatkozó részletesebb tájékoztatás ügyében tájékozódjon a helyi önkormányzatnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta.
