CCE1104/1X - Dunstabzugshaube CANDY - Kostenlose Bedienungsanleitung

Produkttyp	Wandhaube
Marke	Candy
Modell	CCE1104/1X
Ungefähre Breite	60 cm
Empfohlene Installationshöhe	65 bis 75 cm über dem Kochfeld
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	150 W (geschätzt)
Anzahl Geschwindigkeitsstufen	3 + Booster-Funktion (5 Minuten)
Beleuchtung	LED, max. 1,5 W (nicht einzeln austauschbar, komplettes Kit erforderlich)
Luftauslassdurchmesser	150 mm
Fettfiltertyp	Metall, spülmaschinenfest
Aktivkohlefilter	Optional, für Umluftbetrieb
Betriebsart	Abluft oder Umluft
Geräuschpegel	Ca. 55 dB (geschätzt)
Reinigung des Fettfilters	Monatliche Reinigung
Austausch des Aktivkohlefilters	Jährlich (bei Umluftbetrieb)
Maximale Anzahl Kochstellen darüber	4
Material	Edelstahl, Glas
Ungefähres Gewicht	10 kg
Mitgeliefertes Zubehör	Kamine (oben und unten), Halterungen, Befestigungen, Dübel, Schrauben
Reparierbarkeit	Ersatzteile verfügbar (Lampe, Filter, Motor)
Umweltschutz	Entspricht WEEE (2012/19/EU)

Häufig gestellte Fragen - CCE1104/1X CANDY

In welchem Abstand zum Kochfeld sollte die Haube installiert werden?

Der empfohlene Abstand beträgt 65 bis 75 cm für eine optimale Effizienz.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte monatlich mit einem Haushaltsreiniger oder in der Spülmaschine gereinigt werden. Ein verschmutzter Filter kann die Saugleistung verringern und eine Brandgefahr darstellen.

Wie tausche ich den Aktivkohlefilter aus?

Der Aktivkohlefilter wird im Umluftbetrieb verwendet. Entfernen Sie zuerst den Fettfilter, drehen Sie dann den Aktivkohlefilter im Uhrzeigersinn, um ihn zu entriegeln. Ersetzen Sie ihn mindestens einmal jährlich.

Was tun, wenn die Haube nicht genug saugt?

Überprüfen Sie zunächst, ob der Abstand zum Kochfeld korrekt ist (65-75 cm). Reinigen Sie den Fettfilter, wenn er verschmutzt ist. Stellen Sie sicher, dass der Abluftkanal nicht blockiert ist.

Kann ich die Haube über einem Gasherd verwenden?

Ja, aber stellen Sie sicher, dass der Sicherheitsabstand eingehalten wird und der Raum gut belüftet ist. Die Abluft darf nicht durch einen Kanal geleitet werden, der für Gasabgase verwendet wird.

Wie aktiviere ich die Booster-Funktion?

Drücken Sie die Taste für die Höchstgeschwindigkeit (oder die entsprechende Taste), um den Booster zu starten. Die Haube läuft dann 5 Minuten auf voller Leistung und kehrt dann zur vorherigen Geschwindigkeit zurück.

Wie tausche ich die LED-Beleuchtung aus?

Die LED-Lampe ist nicht einzeln austauschbar. Sie müssen ein komplettes Kit (Lampe, Fassung und Kabel) bestellen. Entfernen Sie die Glasplatte, trennen Sie das alte Kit und installieren Sie das neue.

Was tun, wenn die Haube stark vibriert?

Überprüfen Sie, ob das Turbinenrad blockiert ist und der Motor fest sitzt. Stellen Sie außerdem sicher, dass die Haube richtig an der Wandhalterung befestigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Funktioniert die Haube im Umluftbetrieb ohne Außenabluft?

Ja, es müssen Aktivkohlefilter (nicht im Lieferumfang) installiert werden, um Gerüche zu absorbieren. In diesem Modus ist kein Abluftkanal erforderlich.

Wo finde ich die Seriennummer des Geräts?

Die Seriennummer (16-stellig, beginnend mit 3) befindet sich auf dem Garantiezertifikat oder direkt auf dem Gerät. Sie wird für alle Kundendiensteinsätze benötigt.

BEDIENUNGSANLEITUNG CCE1104/1X CANDY

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 55

SICHERHEITSVORKEHRUNGEN 56

SPEZIFIKATIONEN 57

INSTALLATION (Abzug außen) 58

INSTALLATION (Luftauslass innen) 62

BESCHREIBUNG DER FUNKTIONEN 63

BEDIENUNG 64

WARTUNG 65

FEHLERBEHEBUNG 65

KUNDENDIENST 65

UMWELTSCHUTZ 66

Einleitung

Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube entschieden haben

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten ausgestattet.

CE

Durch die Platzierung auf dieser Produktkennzeichnung, erklären wir in alleiniger Verantwortung, die Einhaltung aller europäischen Sicherheit, Gesundheit und Umwelt in den Rechtsvorschriften festgelegten Anforderungen für dieses Produkt.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie da nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten sie das Gerät von brennbaren Materialien fern.

Das Brennen vom Gasherd ist strengstens verboten.

Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden.

Der Raum sollte ausreichend belüftet sein wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luft darf nicht in einem Kamin, der zum Absaugen von Rauch verwendet wird entladen werden.

Die Regularien über die Entlastung der Luft müssen erfüllt sein.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten.

Kinder sollten beaufsichtigt warden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden.

Stromschlaggefahr

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischen Schlag führen.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
φ8 Dübelφ8×φ6 weiss		9
SchraubenST4.0×30		9
φ7. 2 SchraubenST4.0×8		2

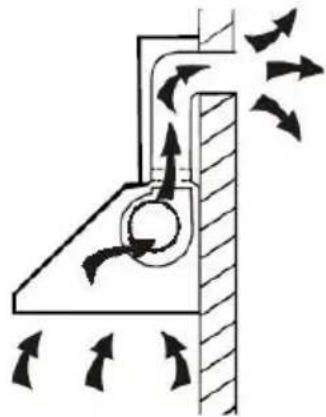

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm übe der Arbeitsplatte angebracht werden.

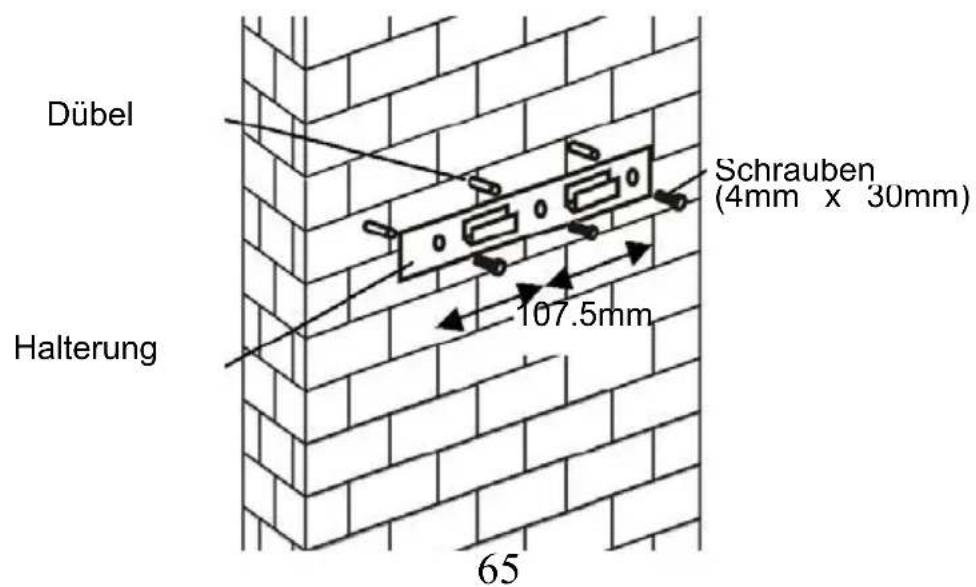

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

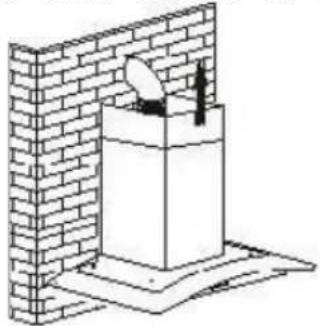

Für Schrägblende

- müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen bohren.

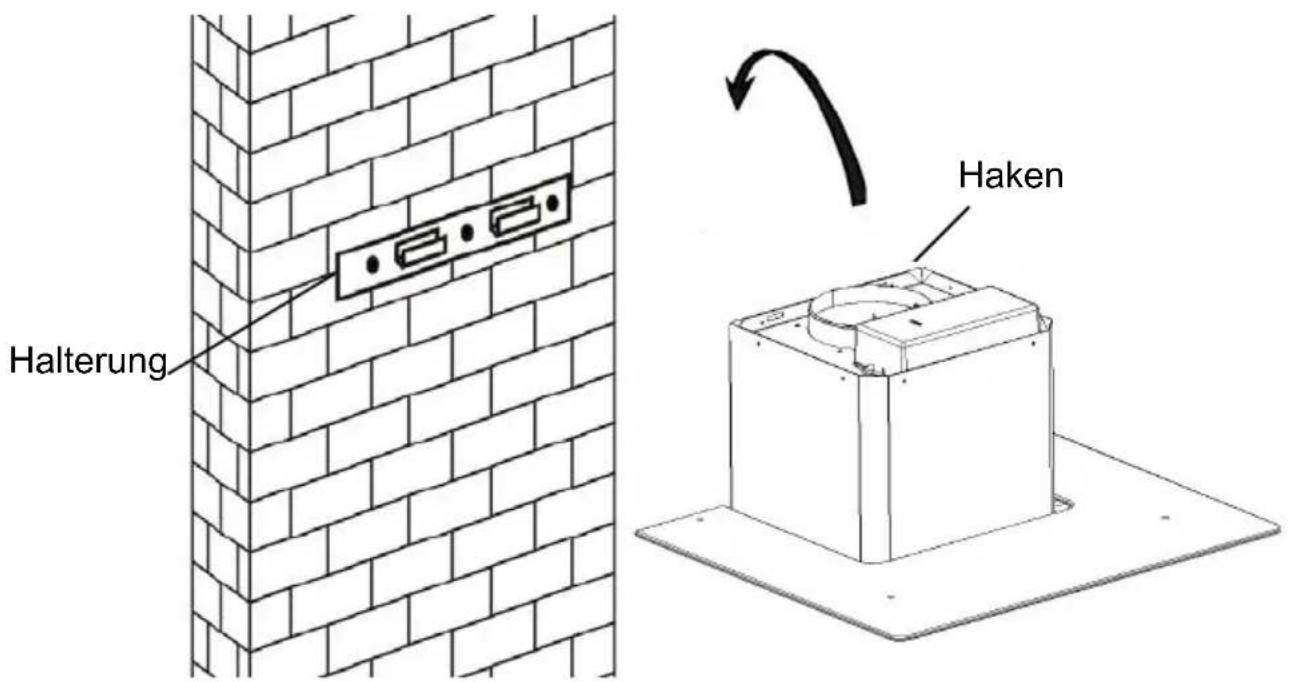

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

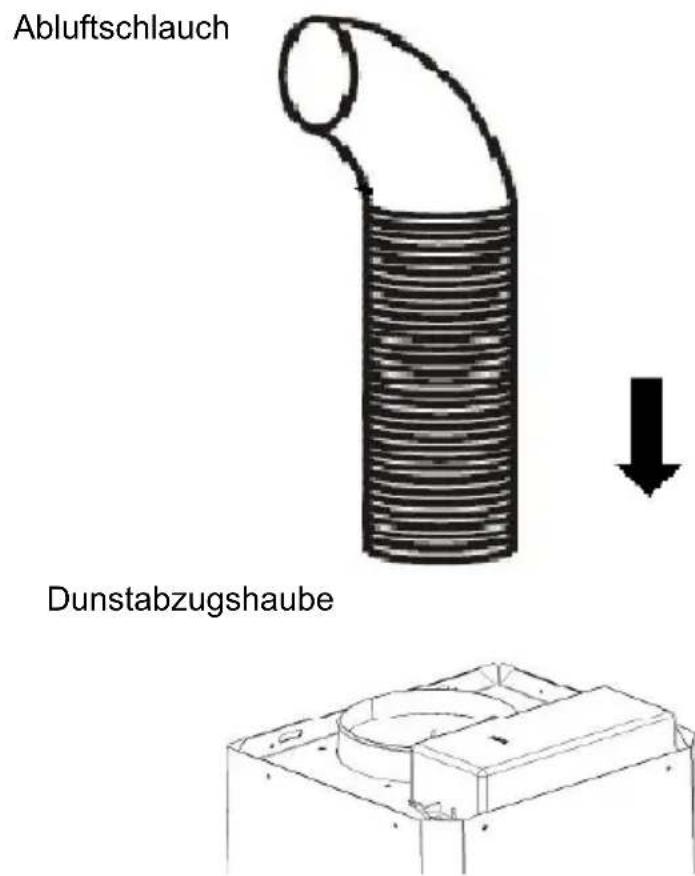

1. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

6.

i. Das Glass in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest damit das Glass nicht beschädigt wird.

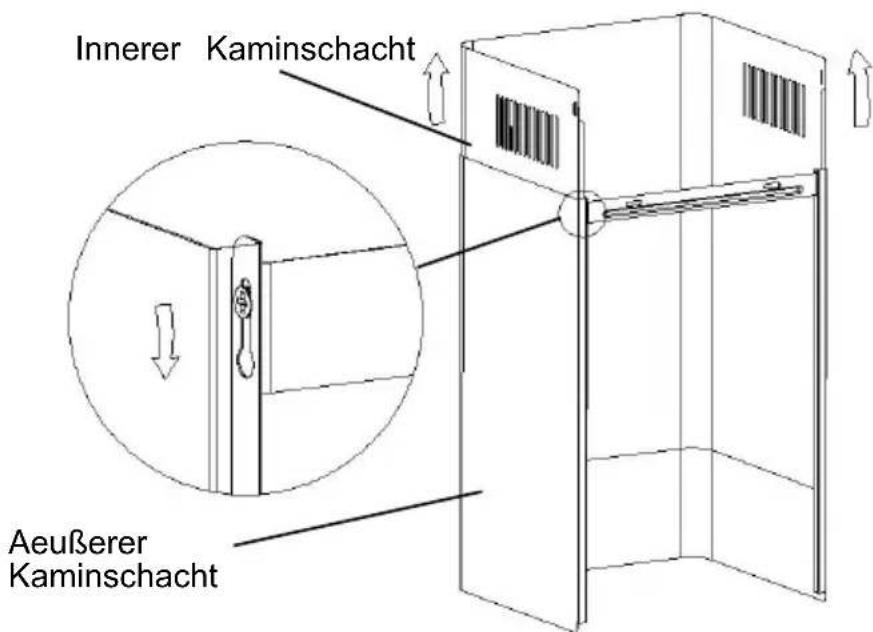

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett raus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, dann hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben und ziehen Sie die Platte II auf die Wand mit 2 Schrauben.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie mit 2 Schrauben.

Installation (Luftauslass Innen)

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt.

Aktivkohlefilter können eingesetzt werden um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt kann es gefährlich werden.
o Wenn der Aktivkohlefilter eingesetzt wird dann wird die Saugleistung gesenkt.

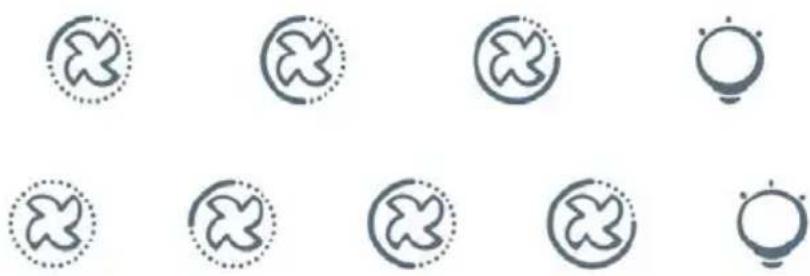

Beschreibung der Funktionen

Taste geringste Stufe

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht.

Taste mittlere Stufe

2

Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang.

Taste höchste Stufe

3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung

Taste Beleuchtung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der höchsten Drehzahl.

① Ein / Aus-Taste

Es ist zum Ein- / Ausschalten der Lüfter verwendet.

+ Speed-Plus-Taste

Für die Geschwindigkeit des Lüfters zunehmenden

- Geschwindigkeitsabnahme Taste

Für die Drehzahl des Gebläses abnimmt.

Licht-Taste

8 Digitaler Bildschirm

Lüfterdrehzahl -Anzeige: "1" für Low Speed, "2" für mittlere Geschwindigkeit,"3" für High-Speed, "4" für Boosterfunktion.

Schnelle Zeit: Drücken Sie ⚠️ & ⏰1 Sekunde halten, werden

Digitalanzeige blinkt und in 5 Minuten Countdown, nach 5 Minute Motor & Licht schaltet sich automatisch und Summerton für 1 Sekunde.

Booster-Funktion

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf die Geschwindigkeit 4, geben Sie die höchste Geschwindigkeit ein, während die Motorhaube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie die Geschwindigkeit verlangsamen.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko einer Brandgefahr verhindert.

Der Filter sammelt Fett, Rauch und Staub......so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an.

Setzen Sie das Glass auf die Haube und ziehen Sie die Schrauben zu. Ach Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in de richtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyclen soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler im Bezug auf die Wiederverwertung.

Dieses Gerät ist gemäß EU Direktive 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produktes helfen Sie potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Verschwendungshandhabung von diesem Produkt verursacht werden könnte. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Haushaltsmüll gehört. Es soll zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung von diesem Produkt, kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
