Termék típusa	Szívó páraelszívó (kivezető vagy recirkulációs)
Márka	Candy
Modell	CCE100NX
Beépítés típusa	Fali
Ajánlott felszerelési magasság	65-75 cm-rel a főzőlap felett
Kivezetőcső átmérője	150 mm
Szívóteljesítmény	Akár 300 m³/h (becsült)
Sebességfokozatok	3 sebesség + booster funkció (5 perc)
Világítás	LED (max 1,5 W)
Zsírszűrő típusa	Fém mosható
Aktív szénszűrő típusa	Opcionális (recirkulációhoz)
Zsírszűrő karbantartása	Havi tisztítás
Aktív szénszűrő csere	Éves (használattól függően)
Elektromos tápfeszültség	220-240 V ~ 50 Hz
Becsült súly	Körülbelül 12 kg
Anyagok	Rozsdamentes acél, üveg
Felette lévő max. főzőhelyek száma	4 főzőhely
Biztonság	Földelés kötelező, ne lángoljon a páraelszívó alatt
Izzó javíthatósága	Nem cserélhető egyenként (teljes készlet szükséges)
Garancia	2 év (standard)

Gyakran ismételt kérdések - CCE100NX CANDY

Hogyan szereljem fel a Candy CCE100NX páraelszívót?

A beszerelést szakember végezze. Rögzítse a fali tartót a főzőlap felett 65-75 cm magasságban. Használjon 150 mm átmérőjű kivezetőcsövet külső elszívásos üzemmódban. Recirkulációs üzemmódhoz szerelje be a szénszűrőket (nem tartozék).

Milyen távolság legyen a páraelszívó és a főzőlap között?

Az ajánlott távolság 65 és 75 cm között van az optimális hatékonyság érdekében. Túl nagy távolság csökkenti a szívóerőt.

Hogyan tisztítsam a zsírszűrőt?

A zsírszűrőt havonta kell tisztítani. Vegye ki, és kézzel mosogassa el zsíroldó szerrel vagy mosogatógépben. Szárítsa meg, mielőtt visszahelyezi, a tűzveszély elkerülése érdekében.

Mikor kell cserélni a szénszűrőt?

A szénszűrőt (recirkulációs üzemmódhoz) évente legalább egyszer ki kell cserélni, használattól függően gyakrabban. A telített szűrő csökkenti a szívóerő hatékonyságát.

Mi a teendő, ha a páraelszívó erősen rezeg?

Az erős rezgés oka lehet elakadt ventilátor, rosszul rögzített motor vagy helytelen beszerelés. Kapcsolja ki a készüléket és ellenőrizze a fali rögzítést. Ha a probléma továbbra is fennáll, hívjon szakembert.

Hogyan cseréljem a páraelszívó izzóját?

A LED izzó nem cserélhető egyenként. Rendeljen egy teljes készletet, amely tartalmazza az izzót, a foglalatot és a kábelt (max. 1,5 W). Húzza ki a készüléket, távolítsa el az üveglapot, csatlakoztassa le a régi készletet, és szerelje be az újat.

Miért gyenge a szívóerő?

Lehetséges okok: túl magas felszerelési magasság (állítsa 65-75 cm közé), eltömődött zsír- vagy szénszűrő, vagy elzáródott kivezetőcső. Tisztítsa vagy cserélje a szűrőket és ellenőrizze a csövet.

Használhatom a páraelszívót gáztűzhellyel?

Igen, de biztosítani kell a helyiség megfelelő szellőzését. A páraelszívó nem vezetheti ki a levegőt ugyanabba a csőbe, mint a tűzhely. Kövesse a biztonsági előírásokat a használati útmutatóban.

Hogyan aktiváljam a booster üzemmódot?

Amikor a ventilátor működik, nyomja meg a booster gombot (4-es gomb). A páraelszívó maximum sebességre kapcsol 5 percre, majd automatikusan visszatér az előző sebességre.

Hol találom a páraelszívó sorozatszámát?

A sorozatszám (16 számjegy, 3-assal kezdődik) a garancialevélen vagy a készüléken lévő címkén található. Szükséges minden szervizigényléshez.

HASZNÁLATI ÚTMUTATÓ CCE100NX CANDY

Köszönjük, hogy ezt a páraelszívót választotta.

A jelen használati utasítás célja, hogy a készülék telepítésével, használatával és karbantartásával kapcsolatos valamennyi szükséges utasítással ellássa Önt. A berendezés helyes és biztonságos működtetése érdekében kérjük, a telepítés és használat előtt figyelmesen olvassa el ezt a használati útmutatót. A páraelszívó kiváló minőségű anyagokból készült, és áramvonalas kialakítású. Nagy teljesítményű villanymotorral és centrifugális ventilátorral rendelkezik, következésképpen nagy szívóerejű és alacsony zajszintű működésű, emellett tapadásmentes zsírszűrővel van felszerelve, és egyszerűen összeszerelhető.

A CE jelölés termékre helyezésével saját felelősségünkre kijelentjük, hogy a termék megfelel valamennyi európai biztonsági, egészségvédelmi és környezetvédelmi követelménynek, amelyek a termékre alkalmazhatók a törvényi előírásnak megfelelően.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

Soha ne hagyja, hogy gyermekek üzemeltessék a gépet.

A páraelszívó csak otthoni használatra szolgál, nem alkalmas grillezéshez, pecsenyesütőben történő használatra, és egyéb kereskedelmi célokra.

A páraelszívót és a szűrőt rendszeresen tisztítani kell a jó üzemállapot megőrzése érdekében.

Tisztítsa meg a páraelszívót a használati utasításnak megfelelően, és óvja a készüléket az égés veszélyétől.

Ne engedje a közvetlenül a gáztűzhelyen végzett sütést.

Kérjük, ügyeljen a konyhában a jó hőátadásra.

A készülék csatlakoztatása előtt ellenőrizze, hogy a tápkábel nem sérült-e.

A sérült tápkábelt csak szakképzett szervizszemélyzet cserélheti ki.

Ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják, a helyiségben biztosítsa a megfelelő szellőzést.

A levegő nem vezethető olyan kéménybe, amely gázt vagy egyéb üzemanyagokat égető berendezések füstgázainak az eltávolítására szolgál.

Kötelezően tegyen eleget a levegő kibocsátására vonatkozó szabályoknak.

A készüléket fizikai, érzékszervi vagy mentális problémákkal küzdő személyek (ideértve a gyermekeket is), illetve a készülék működtetésében tapasztalattal vagy jártassággal nem rendelkező személyek csak felügyelet alatt használhatják, illetve akkor, ha a biztonságukért felelős személy megtanította nekik a készülék használatát.

A gyermekek felügyeletre szorulnak annak biztosítása érdekében, hogy nem játszanak a készülékkel.

Ne flambírozzon a páraelszívó alatt.

VIGYÁZAT: A hozzáférhető alkatrészek felforrósodhatnak, ha főzőberendezéssel együtt használják ezeket

Elektromos áramütés veszélye

A készüléket csak megfelelően földelt aljzatba csatlakoztassa. Kétség esetén kérje megfelelően szakképzett technikus tanácsát.

Ezen utasítások be nem tartása súlyos, akár halálos áramütést vagy tüzet okozhat.

Standard telepítési tartozékok listája

Megnevezés Ábra Mennyiség
Készülékház		1
Felső kémény		1
Alsó kémény		1
Alsó kéménytartó		1
Felső kéménytartó		1
Akasztólap		1
8 faltipli 8× 6 fehér szín		9
Csavar ST4,0×30		9
7,2 átmérőjű csavarokST4,0×8		2

TELEPÍTÉS (falra szerelés)

Ha rendelkezik egy kimenettel kültérre, a páraelszívó az alábbi képen látható módon csatlakoztatható egy elszívócső segítségével (zománcozott fémböl, alumíniumból, hajlékony csőből vagy nem gyúlékony anyagból készült, 150 mm belső átmérőjű cső)

1. Telepítés előtt kapcsolja ki a készüléket, és húzza ki az aljzatból.

1. A páraelszívót a legjobb hatásfok érdekében 65\~75 cm-rel a főzőfelület felett kell elhelyezni.

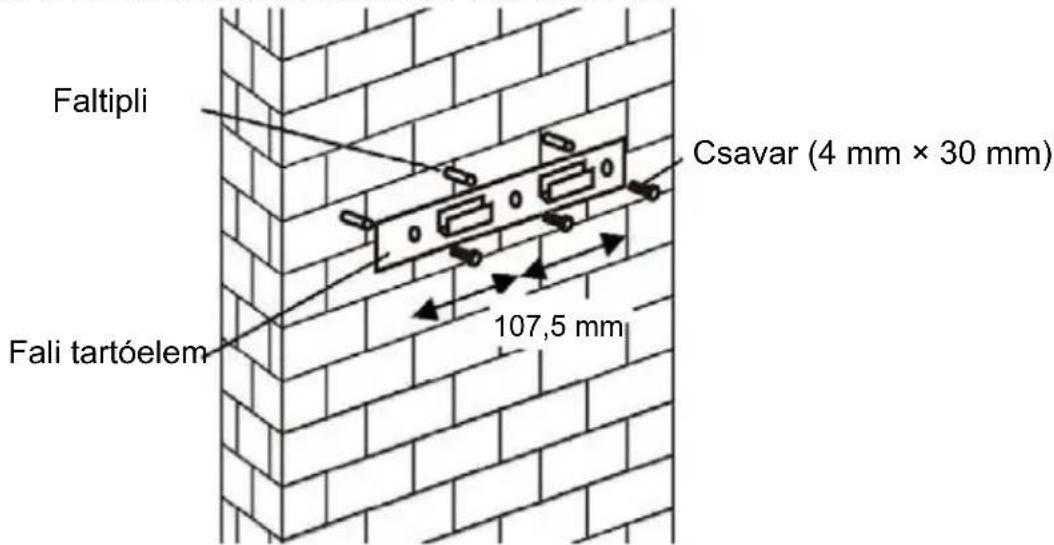

1. Fúrjon fel 3 db 8 mm-es lyukat a tartó elhelyezéséhez. Csavarozza fel és erősítse a tartót a falra a mellékelt csavarokkal.

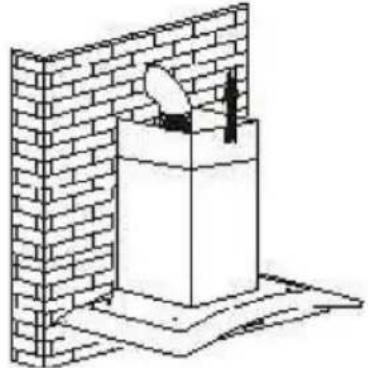

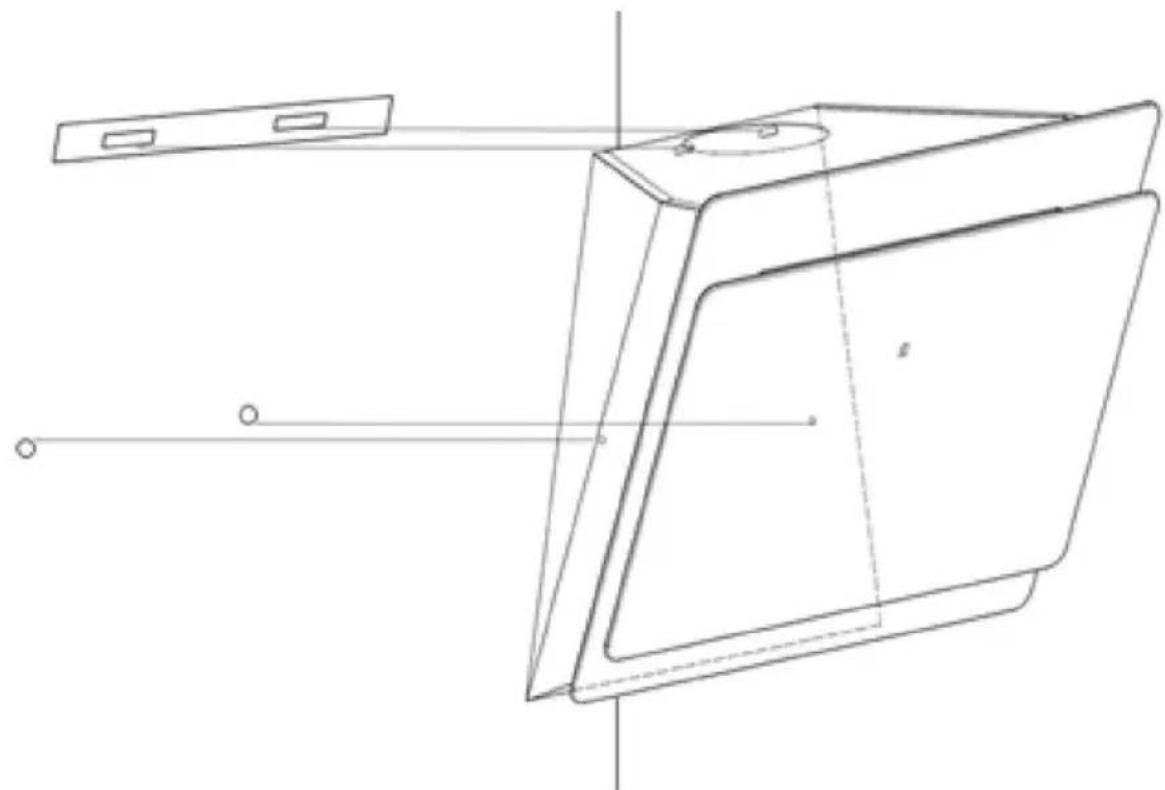

Ferde panellel rendelkező modellhez

- 2x8mm-es extra lyuk fúrása szükséges a rögzítőcsavarokhoz, illetve rögzítőcsavarok és dübelek szükségesek a telepítés előtt. Ferde modellek

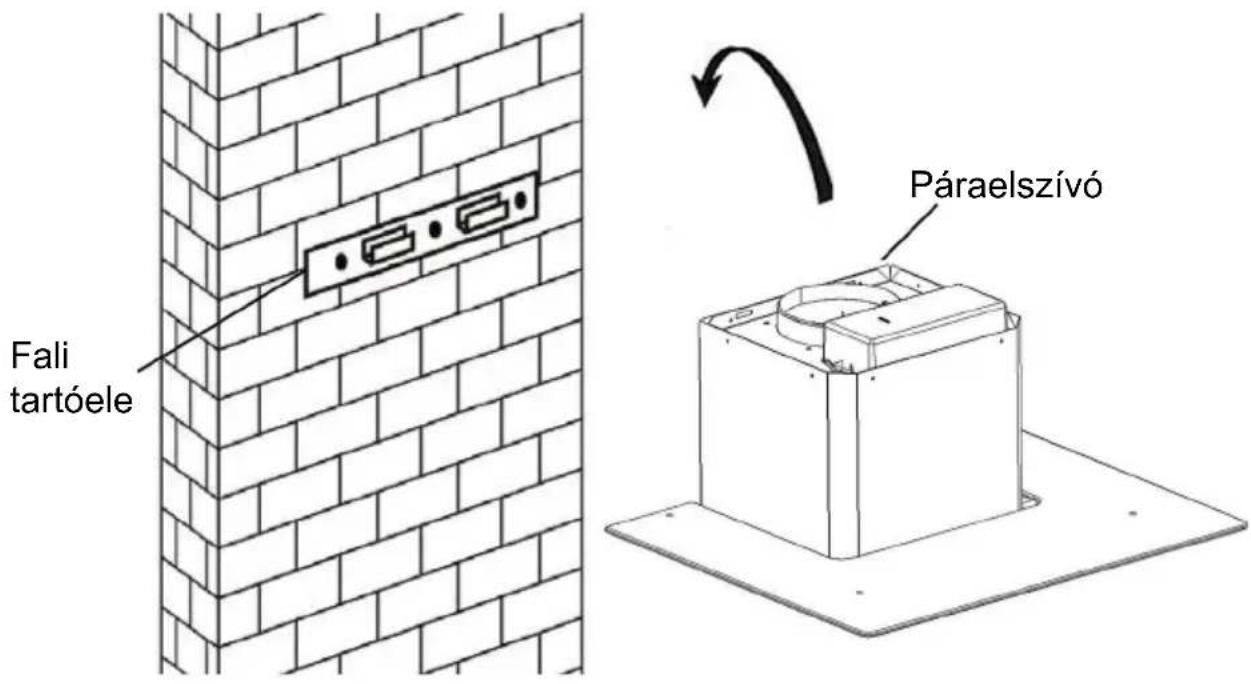

1. Emelje fel a páraelszívót, és akassza fali tartóelem horgaira.

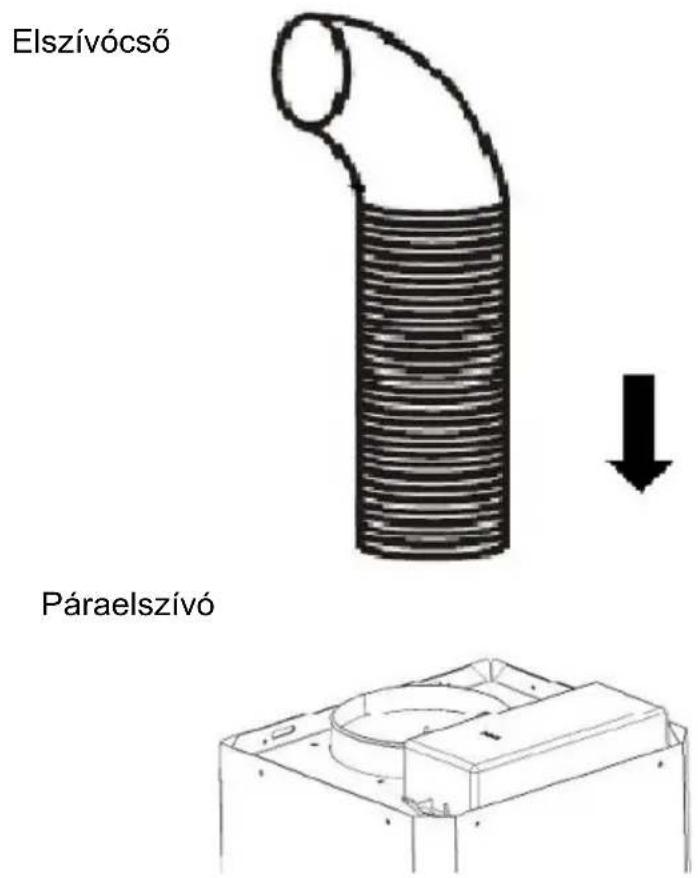

1. Szerelje a visszacsapó szelepet a páraelszívó levegőkimenetéhez. Ezután csatlakoztassa a kipufogócsövet a visszacsapó szelephez az alábbi ábra szerint.

6.

i. Helyezze az üveget megfelelő helyzetben a páraelszívó tetejére.
ii. Rögzítse a 4 csavarral és alátéttel. Ne húzza meg túl erősen a csavarokat, nehogy az üveget megrepessze.

7.

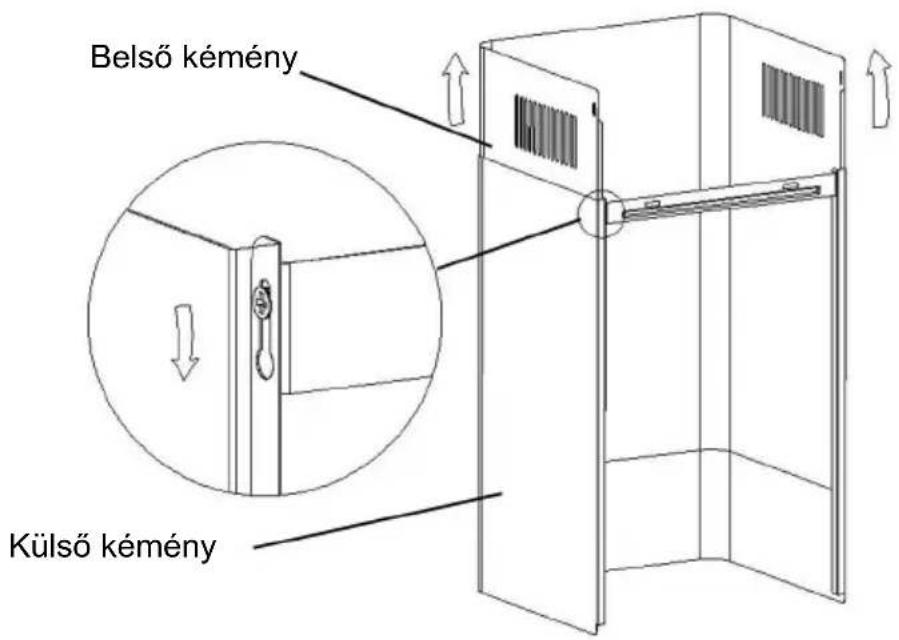

i. Helyezze a belső kéményt a külső kéménybe. Ezután húzza ki a belső kéményt felfelé. Állítsa be a kívánt magasság eléréséhez.

ii. Csúsztassa fel-le a kéményt a kémény magasságának beállításához. Amikor elérte a kívánt magasságot, akassza a rögzítőcsavarokat a rögzítőfuratokba az alábbi ábrákon látható módon.

8.

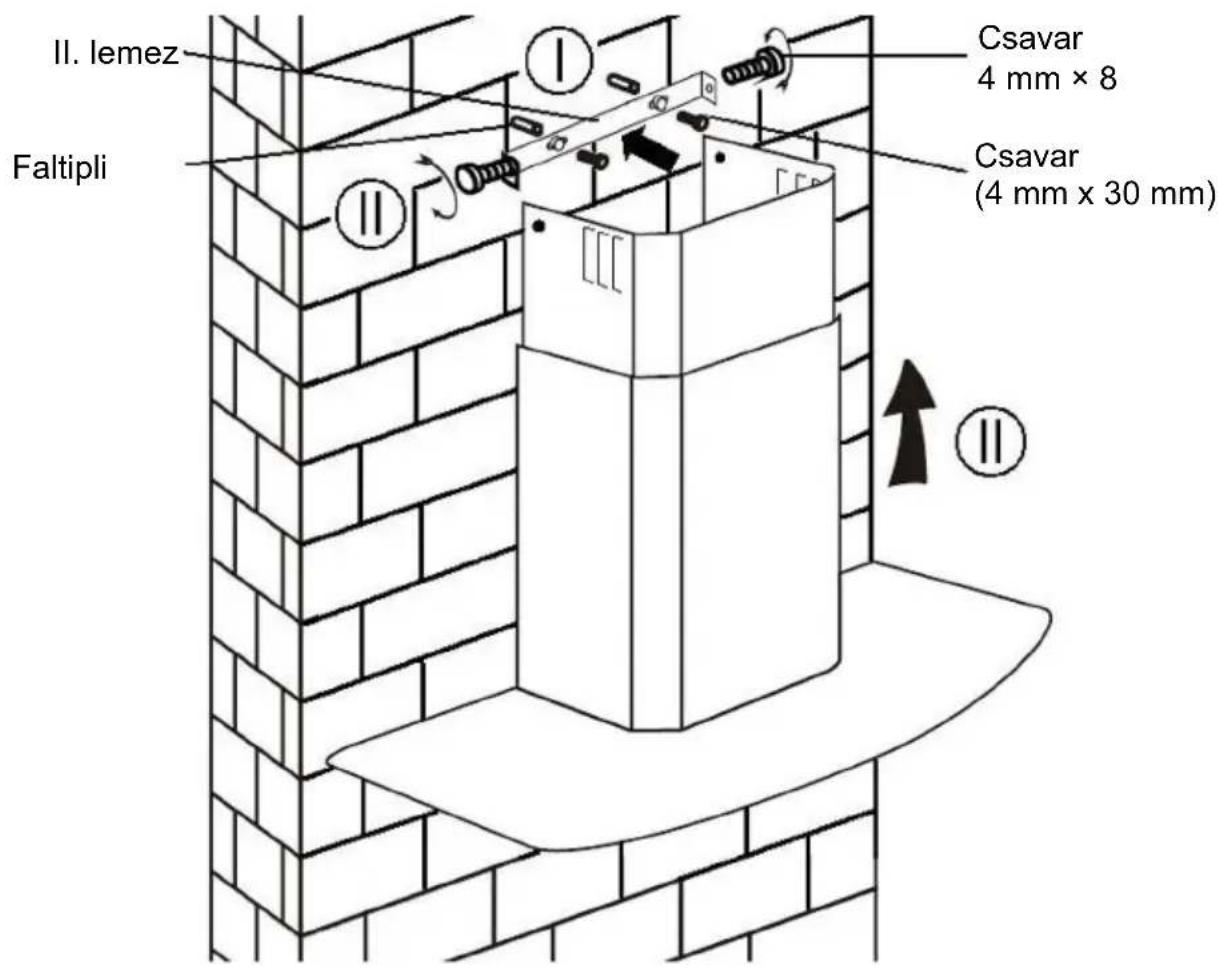

i. Fúrjon 2 db 8 mm-es lyukat a II. lemez rögzítéséhez. Csavarozza fel és erősítse a II. lemezt a falra a 2 mellékelt csavarral.
ii. Szerelje fel a kéményt az egységre, és rögzítse a 2 csavarral.

TELEPÍTÉS (KIVEZETÉS BELTÉRBE)

Ha nincs külső kimenet, akkor az elszívócsőre nincs szükség, és a telepítés hasonló a „TELEPÍTÉS (KIVEZETÉS KÜLTÉRRE)” részben ismertetett eljáráshoz.

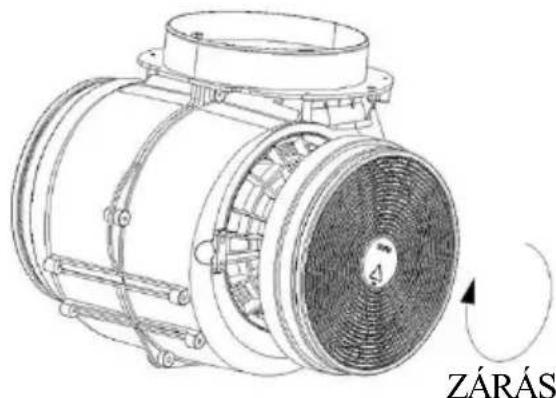

A szagok felfogására használhat aktívszén szűrőt. Az aktívszén szűrő behelyezéséhez először le kell szerelni a zsírszűrőt. Nyomja meg a reteszt, és húzza lefelé.

Dugja az aktívszén szűrőt az egységbe, és forgassa az óramutató járásával megegyező irányba. Ismételje meg ugyanezt a másik oldalon is.

○ Győződjön meg arról, hogy a szűrő biztonságosan rögzült. Ellenkező esetben kilazulhat, és veszélyforrásként szolgálhat.

○ Aktívszén szűrő csatlakoztatása esetén a szívóteljesítmény csökken.

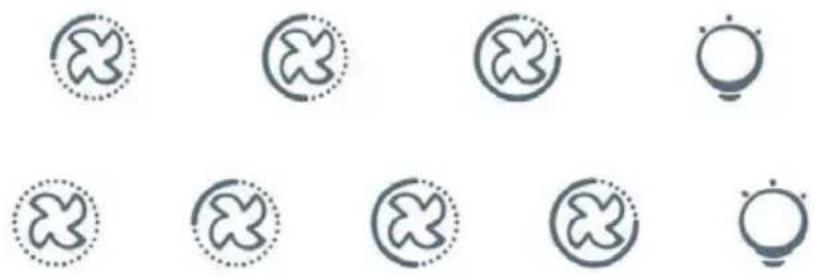

AZ ALKATRÉSZEK LEÍRÁSA

Alacsony sebességfokozat gomb 1

A konyha szellőztetésére használják. Olyan párolási és főzési műveletekhez alkalmas, amely nem jár sok göz fejlődésével.

Közepes sebességfokozat gomb 2

Ez a légáramlási sebesség ideális az általános főzési műveletek melletti szellőztetéshez.

Magas sebességfokozat gomb 3

Ha sűrű füst vagy göz keletkezik, a leghatékonyabb szellőzés eléréshez nyomja meg a magas sebességfokozat gombot.

Világítás gomb

MEGJEGYZÉS: Ha egyszerre megnyomja az Alacsony / Közepes / Magas sebességfokozat gombokat, az egység a legmagasabb sebességgel fog működni.

A ventilátor be-/kikapcsolására szolgál.

Sebességnövelés gomb

A ventilátor fordulatszámának növelésére szolgál.

Sebességcsökkentés gomb

A ventilátor fordulatszámának csökkentésére szolgál.

Világítás gomb

8 Digitális kijelző

Ventilátorsebesség kijelző: „1” az alacsony sebesség, „2” a közepes sebesség, „3” a magas sebesség, „4” a sebességfokozó funkció.

Gyorsidőzítő: Tartsa lenyomva a + és - gombokat 1 másodpercig, a digitális kijelző villogni kezd és 5 percről visszaszámlálás indul, 5 perc elteltével pedig a motor és a lámpa automatikusan kikapcsol, és a hangjelzés 1 másodpercre hallható lesz.

Sebességfokozó funkció

Ez a páraelszívó sebességfokozó funkcióval rendelkezik. A sebességfokozó aktiválásához nyomja meg a + gombot a 4-es fokozathoz, aktiválja a legnagyobb sebességfokozatot, miközben a páraelszívó működik, ez 5 percig növeli a sebességet, majd a készülék ismét visszavált lassabb fokozatba.

KARBANTARTÁS

Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a villásdugót.

I. Rendszeres tisztítás

Langyos, enyhén szappanos vízzel vagy háztartási tisztítószerrel megnedvesített puha rongyot használjon. Soha ne használjon fém súrolópárnát, vegyszert, súrolóanyagot vagy durva kefét a készülék tisztításához.

II. A zsírszűrő havi tisztítása

ALAPVETŐ FONTOSSÁGÚ: Minden hónapban tisztítsa meg a szűrőt, hogy megelőzze a tűzveszélyt.

A szűrő összegyűjti a zsírt, a füstöt és a port, így a szűrő közvetlenül befolyásolja a páraelszívó hatékonyságát. Ha nem tisztítja meg, a zsírmaradvány (potenciálisan gyúlékony) összegyűlik a szűrőn. Tisztítsa meg háztartási tisztítószerrel.

III. Az aktívszén szűrő éves tisztítása

KIZÁRÓLAG a keringtető egységként telepített egységre vonatkozik (a kültérbe szellőztetőkre nem). Ez a szűrő megköti a szagokat, és a páraelszívó használatának intenzitásától függően évente legalább egyszer ki kell cserélni.

IV. A villanykörte cseréje

Távolítsa el az üveg csavarjait, és vegye le a páraelszívó üvegét. Keresse meg a kicserélendő izzót, amelyet az elszívóernyő megvilágított részén belül található lámpatestben talál.

Kösse le a világítás tápvezetékeit, és távolítsa el az izzótartókat és vezetékeket az elszívóernyőről. Fontos: Az izzók nem cserélhetők egyenként. Az izzókat, az izzótartókat és a vezetékeket, mint teljes részegységet kell megvásárolni. (LED-ES izzó: MAX. 1,5 W)

A csereizzókat, izzótartókat és vezetékeket az eredetivel azonos módon szerelje fel. Ezután csatlakoztassa újra a világítás tápvezetékeit.

Helyezze vissza a páraelszívó üvegét, és rögzítse az üvegtartó csavarokkal. Győződjön meg róla, hogy a csavarok teljesen meg legyenek húzva.

HIBAELHÁRÍTÁS

Hiba	Ok	Megoldás
A lámpa világít, de a ventilátor nem működik.	Elakadt a ventilátorlapát.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	A motor megsérült.
A világítás és a ventilátor sem működik.	A halogén izzó kiégett.	Ügyeljen a megfelelő típusú csereizzó használatára.
	A tápkábel kihúzódott.	Dugja be ismét a villásdugót.
A készülék erősen rezeg.	A ventilátorlapát megsérült.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	A ventilátormotor nincs szorosan rögzítve.	Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg.
	Az egység nincs megfelelően felakasztva a tartóelemre.	Vegye le a készüléket, és ellenőrizze, hogy a tartóelem a megfelelő helyen van-e.
A szívóteljesítmény nem elégséges.	Túl nagy távolság a készülék és a főzési sík között.	Állítsa át a távolságot 65-75 cm-re.

ÜGYFÉLSZOLGÁLAT

Ha sikertelen a működési rendellenesség okának az azonosítása: kapcsolja ki a készüléket, és forduljon az ügyfélszolgálathoz.

A TERMÉK SOROZATSZÁMA. Hol találom meg?

Fontos, hogy tájékoztassa az ügyfélszolgálatot a termékkódról és a termék sorozatszámáról (ez egy 16 karakterből álló kód, amely 3-as számmal kezdődik); ez megtalálható a jótállási jegyen vagy a készülékre helyezett adattáblán.

Így elkerülhetők a technikusok szükségtelen kiszállásai, és (leginkább) a kiszállásért felszámított díjak.

KÖRNYEZETVÉDELEM

Az elektromos hulladékokat tilos a háztartási hulladékkal együtt kidobni. Kérjük, hasznosítsa újra, ahol adottak a megfelelő létesítmények. Újrahasznosítási tanácsok ügyében forduljon a helyi hatósághoz vagy a hulladékkezelő vállalathoz.

A készülék jelölése az Elektromos és elektronikus berendezések hulladékkezeléséről (WEEE) szóló 2012/19/EU európai irányelvnek megfelelően történt.

Azáltal, hogy biztosítja a termék megfelelő ártalmatlanítását, segít megelőzni a környezetre és az emberi egészségre gyakorolt esetleges negatív következményeket, amelyek egyébként előfordulhatnak a termék nem megfelelő hulladékkezelése esetén.

A terméken látható szimbólum arról tájékoztat, hogy a termék nem kezelhető háztartási hulladékként. A készüléket ehelyett adja le elektromos és elektronikus berendezések újrahasznosítására létesített megfelelő gyűjtőpontban. Az ártalmatlanítást a hulladék ártalmatlanítására vonatkozó helyi környezetvédelmi előírásoknak megfelelően kell elvégezni.

A termék kezelésére, hasznosítására és újrafeldolgozására vonatkozó részletesebb tájékoztatás ügyében tájékozódjon a helyi önkormányzatnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta.
