CCE60NN - Hotte aspirante CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Candy
Modèle	CCE60NN
Couleur	Inox / Noir
Largeur	60 cm
Profondeur	50 cm
Hauteur (min - max)	70 - 120 cm
Poids net	12 kg
Alimentation électrique	230 V / 50 Hz
Puissance moteur	200 W
Nombre de moteurs	1
Débit d'air max	650 m³/h
Niveau sonore (max)	65 dBA
Type d'éclairage	2 x 20 W (halogène ou LED selon version)
Commandes	Tactiles ou à boutons
Vitesses	3 + intensif
Filtre à graisses	Métallique, lavable au lave-vaisselle
Filtre à charbon (optionnel)	Réf. Candy, remplacement tous les 3-6 mois
Mode d'évacuation	Ducté ou recyclage (avec kit charbon)
Diamètre de sortie	150 mm
Installation	Murale ou intégrée sous meuble
Matériau	Acier inoxydable brossé
Entretien	Nettoyer le filtre à graisses mensuellement ; changer le filtre à charbon régulièrement
Fonctions de sécurité	Arrêt automatique, protection thermique
Réparabilité	Filtres facilement accessibles ; pièces détachées disponibles
Garantie constructeur	2 ans

FOIRE AUX QUESTIONS - CCE60NN CANDY

À quelle hauteur installer la hotte au-dessus de la plaque de cuisson ?

Pour une plaque électrique ou induction, la hotte doit être installée à une hauteur de 65 à 75 cm. Pour une plaque à gaz, prévoyez 75 à 85 cm.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, le modèle CCE60NN peut fonctionner en mode recyclage. Vous devez ajouter un filtre à charbon (vendu séparément) qui purifie l'air avant de le renvoyer dans la cuisine.

Comment nettoyer le filtre à graisses ?

Le filtre à graisses métallique se nettoie au lave-vaisselle à basse température ou à la main avec de l'eau chaude savonneuse. Séchez-le complètement avant de le remettre en place. Il est conseillé de le nettoyer tous les mois.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte. Retirez le capot de l'éclairage avec un tournevis plat. Dévissez l'ampoule défectueuse (type G4, 20W max halogène ou équivalent LED) et remplacez-la. Remontez le capot et rebranchez.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore peut atteindre 65 dBA en vitesse maximale. Un bruit anormal peut provenir d'un filtre encrassé, d'un conduit obstrué ou d'un moteur mal fixé. Vérifiez ces points et nettoyez les filtres régulièrement.

Peut-on commander la hotte à distance ?

Ce modèle CCE60NN ne dispose pas de télécommande. Les commandes sont intégrées sur la façade. Pour une commande à distance, orientez-vous vers les gammes connectées Candy.

La hotte est-elle compatible avec les plaques à induction ?

Oui, elle est compatible avec tout type de plaque : gaz, électrique, vitrocéramique et induction. Respectez simplement la distance de sécurité indiquée dans la notice.

Quelle est la durée de garantie ?

La garantie constructeur Candy est de 2 ans à compter de la date d'achat. Elle couvre les défauts de fabrication. Conservez votre facture pour toute demande.

Quelle est la classe énergétique de cette hotte ?

Le modèle CCE60NN est classé en classe énergétique C selon la réglementation européenne sur les hottes aspirantes. Cela correspond à une consommation annuelle d'environ 100 kWh.

Comment raccorder la hotte à un conduit d'évacuation ?

Utilisez un conduit rigide ou flexible de diamètre 150 mm. Raccordez-le à la sortie de la hotte et dirigez-le vers l'extérieur (grille de façade ou toit). Assurez-vous que le conduit soit le plus court et le plus droit possible pour un rendement optimal.

MODE D'EMPLOI CCE60NN CANDY

Conseils pour la sécurité 42

Cahier des charges 44

Description des composants 50

Fonctionnement 50

Entretien 51

Dépannage 52

Service après ventes 53

Protection de l'environnement 53

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épure. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un monta facile.

En plaçant le marquage sur ce produit, nous déclarons, sous notre propre responsabilité, le respect à tous de la sécurité européen la santé et les exigences environnementales énoncées dans la législation pour ce produit.

Avertissement de sécurité

- Ne pas laisser d'enfants utiliser l'appareil

- Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités

- La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement

- Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie

- Merci de garder une ventilation dans la cuisine

- Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.

- Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles

- l'air ne doit pas être évacué par un conduit qui est utilisé pou évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles

- La réglementation concernant le rejet de l'air doit être satisfaite

- Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elle ne soi surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité

- Les enfants doivent être surveillés pour s'assurer qu'ils ne joue pas avec l'appareil.

- Ne pas faire flamber sous la hotte

- La hotte n'est pas destinée à être installé au-dessus d'une plac de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

- Cette hotte ne peut être branchée seulement sur une prise re à la terre. En cas de doute, demandez conseil à un ingénieu qualifié

- Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

Caractérisriques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être ins comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuy flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil..

1. La hotte doit être placée à une distance comprise entre 65 et 75 au-dessus de la table de cuisson pour un meilleur résultat.

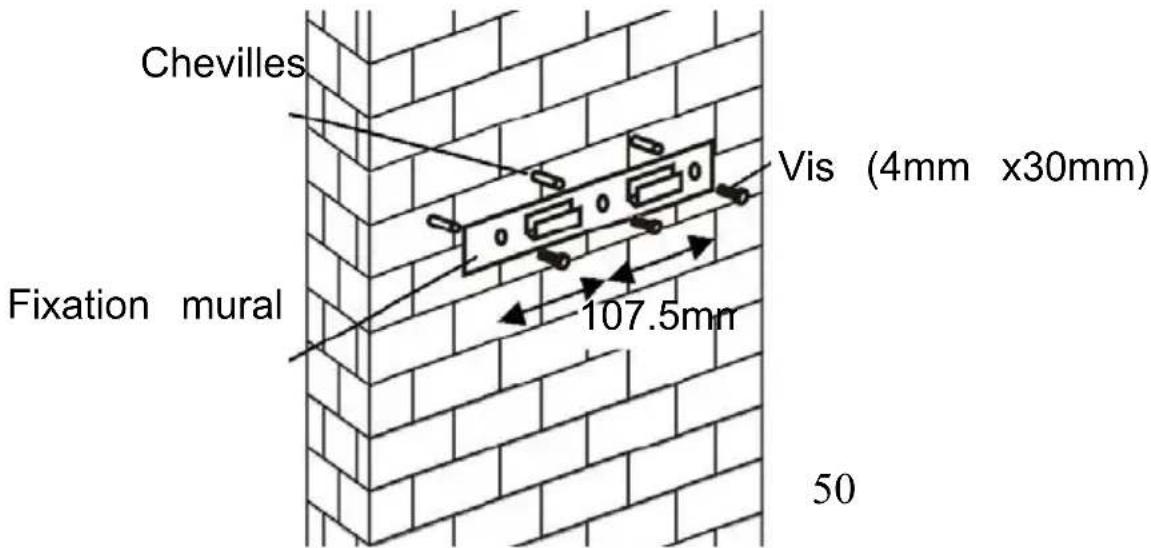

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

- besoin de forer 2x8mm trous supplémentaires et vis de fixation et bouchons avant l'installation.

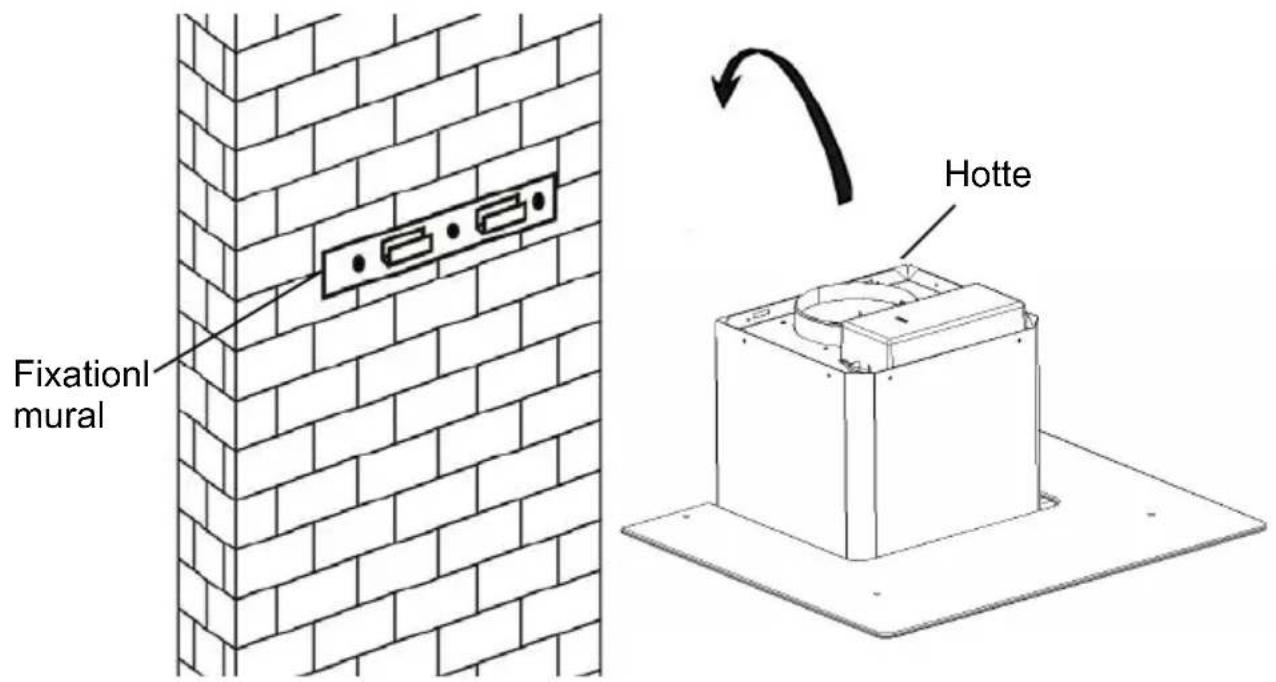

1. Soulever la hotte et fixer la sur la fixation murale

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, d'échappement est à fixer sur le clapet anti retour comme indiqué ci-dessous

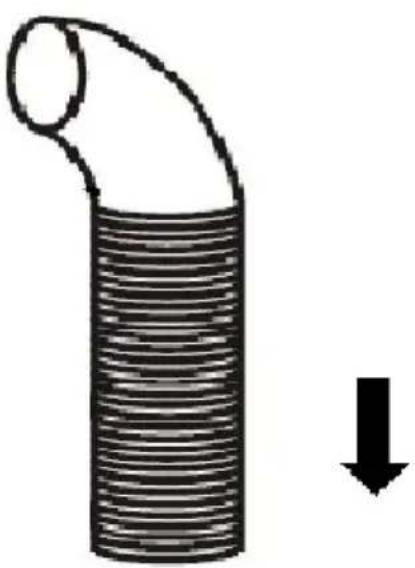

Tuyau d'évacuation

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se il est recommandé de ne pas serrer les vis trop fortement.

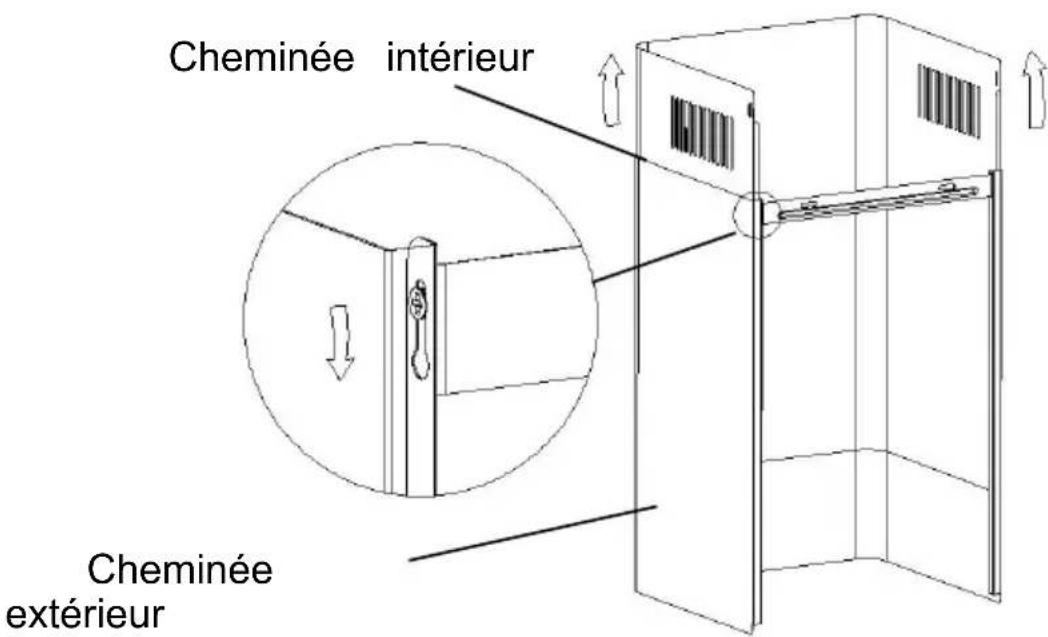

i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, fa glisser la cheminée intérieure vers le haut. Ajuster pour atteindre hauteur souhaitée.

ii faire glisser la cheminée pour ajuster la hauteur de la chemine Quand la hauteur souhaitée est atteinte, puis accrocher le support fixation avec les vis comme la photo ci-dessous.

8.

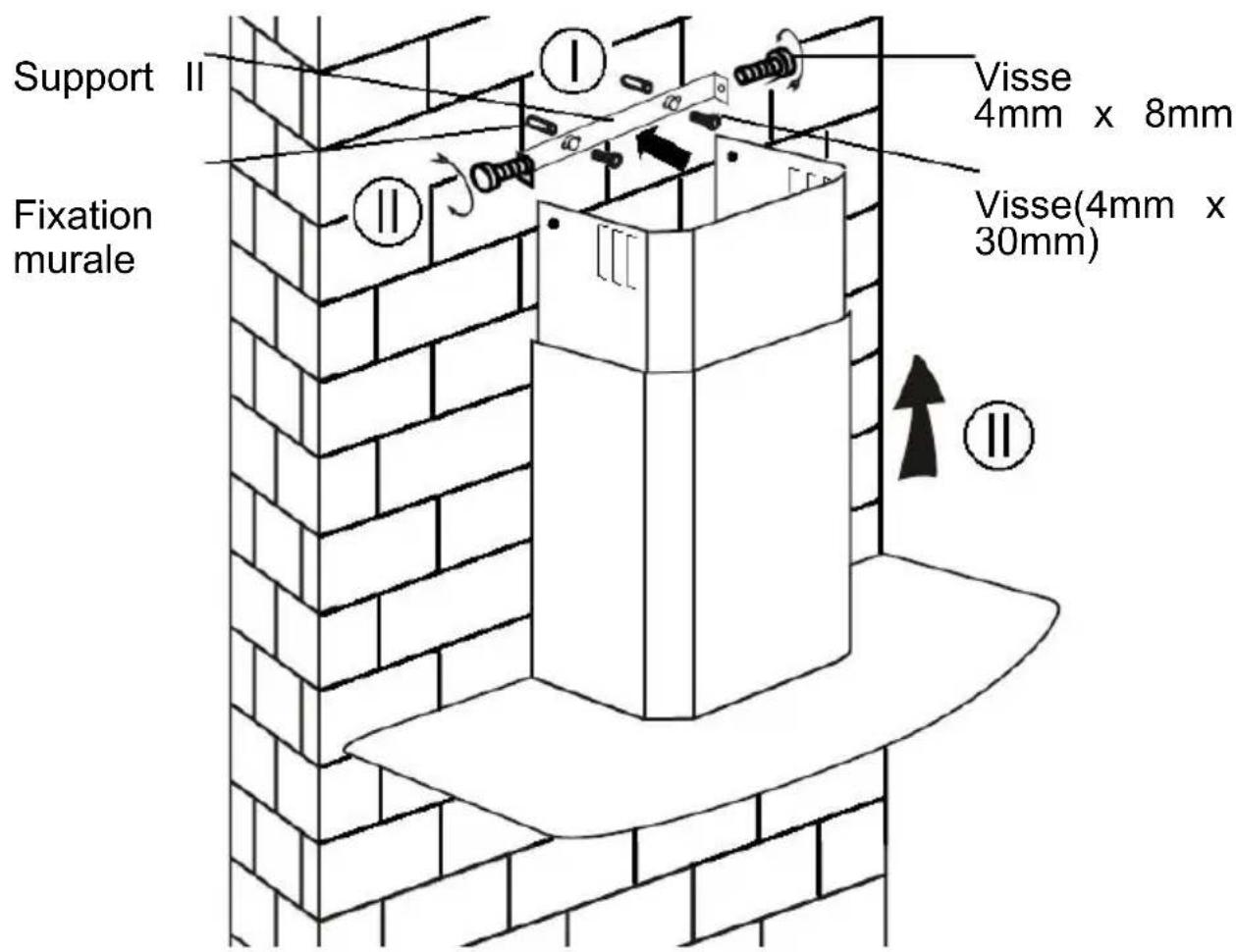

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptée
2. Assemblez la hotte sur le support et fixez-la avec deux visses

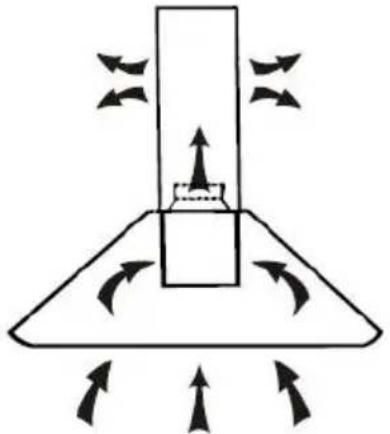

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installez le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans sens des aiguilles d'une montre. Faîtes pareil de l'autre côté.

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

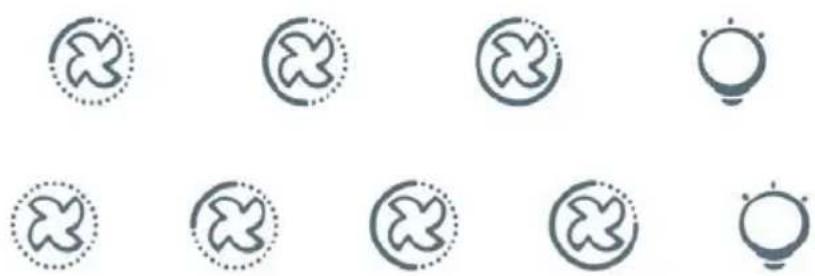

Des cription du bandeau de commande

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

① Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

+ Vitesse bouton plus

Pour augmenter la vitesse du ventilateur

- Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risque d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte.

Important : il est impossible de remplacer les ampoules

individuellement, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (Leds :Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée su le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevée	Ajustez la hauteur entre 65-cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez voil appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garant ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive européenne 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur, contribue à prévenir toute conséquence nuisible pour l'environnement et la santé, la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager, il doit être remis à un centre de collect chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
