HASZNÁLATI ÚTMUTATÓ KS3030 Concept

Köszönjük, hogy megvásárolta ezt a Concept márkajú készüléket, és kivánjuk, hogy használata során végig elégedett legyen termékünkkel.

Az első használat előtt figyelmesen tanulmányozza át az egész használati útmutatót, és órizze meg. Gondoskodjon róla, hogy a terméket kezelő valamennyi személy megismerje az útmutató tartalmát.

Müszaki adatok

Feszültség 220 \~ 240 V 50/60 Hz

Teljesitményfelvétel 1830-2200 W

FONTOS

Az elektromos hálózathoz való csatlakoztatás előtt szemrevételezéssel ellenőrizze, hogy az egység nem sérült, és a szállítás során sem károsodott.

FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK

• Ellenőrizze, hogy a csatlakoztatott feszültség megfelel-e a típuscímkén megadott értékeknek. Ne csatlakoztassa a készüléket elosztóhoz vagy hosszabbítóhoz.
• Ne használja ezt a készüléket olyan programmal, időzítővel vagy egyéb eszközzel, ami a készüléket automatikusan bekapcsolja, mert ha a készülék le van takarva vagy nem megfelelően van elhelyezve, tüzet okozhat.
• A készüléket csak stabil, hőálló felületre tegye, más hőforrásoktól távol.
• Ne hagyja a készüléket felügyelet nélkül, ha be van kapcsolva, vagy csatlakoztatva van az elektromos hálózathoz.
• Amikor csatlakoztatja az elektromos hálózatba, vagy kihúzza a hálózatból, a funkciókapcsolónak OFF (0/Kikapcsolt) állásban kell lennie
• A készüléket soha ne a kábelnél fogva húzza ki az aljzatból, hanem fogja meg a csatlakozót, és úgy húzza ki.
• A készüléket nem szabad közvetlenül a hálózati aljzat alá tenni.
• A készüléket úgy kell elhelyezni, hogy a csatlakozója mindig elérhető legyen.
• Tartsa be a biztonságos, legalább 100 cm távolságot a gyúlékony anyagoktól, pl. bútortól, függönytöl, takarótól, papírtól, ruházattól stb.
• Ne használja a készüléket 4 m ^2 -nél kisebb területű helyiségben.
• A légbemeneti és -kimeneti rácsokat hagyja szabadon (legalább 100 cm a készülék előtt és 50 cm mögötte). Figyelem! A kimeneti rács a működés során akár 80 °C fölé is felmelegedhet. Ne érjen hozzá, égési sérülést okozhat.

HU

concept

concept

HU

- Ne helyezze át a készüléket, ha be van kapcsolva vagy forró.

- Ne érjen hozzá a forró felülethez. Használja a fogantyúkat és gombokat.

- Ne engedje, hogy gyermekek vagy cselekvőképtelen személyek hozzáférjenek a készülékhez.

- Csökkent mozgásképességgel, csökkent érzékszervi képességekkel vagy nem megfelelő szellemi alkalmassággal bíró, valamint a használati útmutatót nem ismerő személyek csak felelős, a kezelést ismerő személy felügyelete alatt használhatják a készüléket.

- Legyen különösen óvatos, ha a készüléket gyermekek közelében használja.

- Ne engedje, hogy a készüléket játékra használják.

- Ne takarja le a készüléket, mert túlmelegedhet. Ne használja mosott ruha száritásához.

- Ne akasszon semmit a készülékre, és ne tegyen semmit elé.

- Ne használja a terméket az ebben az útmutatóban leírtaktól eltérően.

- A készüléket kizárólag álló helyzetben szabad használni.

- Ne használja a készüléket zuhany, kád, mosdó vagy medence közelében.

- Ne használja a készüléket olyan környezetben, ahol robbanékony gázok vagy gyúlékony anyagok (oldószer, lakk, ragasztó stb.) találhatóak.

- Tisztítás előtt és használat után kapcsolja ki a készüléket, húzza ki az aljzatból, és várja meg, míg kihül.

- Tartsa tisztán a készüléket, vigyázzon, nehogy idegen tárgy kerüljön a rácsok nyílásaiba. Rövidzárlatot vagy tüzet okozhat, vagy kárt tehet a készülékben.

- A készülék tisztításához ne használjon durva és kémiailag agresszív anyagokat.

- Nehasználja a készüléket sérült kábellel vagy csatlakozóval, haladéktalanul javíttassa ki a hibát szakszervizben.

- Ne használja a készüléket, ha nem működik megfelelően, ha leesett, megsérült vagy nedves lett. Megvizsgálás és javítás céljából vigye szakszervizbe.

- A készüléket ne használja a szabadban.

- A készülék csak háztartási használatra alkalmas, kereskedelmi használatra nem való.

- Ne nyúljon a készülékhez nedves vagy vizes kézzel.

- Se a tápkábelt, se a csatlakozót, se a készüléket ne merítse vízbe vagy más folyadékba.

- A készüléket nem szabad járművekben használni.

- Ne javítsa maga a készüléket. Forduljon szakszervizhez.

- Ezt a készüléket csak 8 évnél idősebb gyerekek használhatják, és olyan csökkent fizikai vagy mentális képességű személyek, akik felügyelet alatt vannak, vagy ismertették velük a készülék biztonságos használati módját és tisztában vannak az esetleges veszélyekkel. A felhasználói karbantartást és tisztítást gyerekek nem végezhetik, ha nem idősebbek 8 évnél, és nincsenek felügyelet alatt. A 8 évnél fiatalabb gyerekeket tartsa távol a készüléktől és a vezetékektől. A gyerekeknek tilos a készülékkel játszani.

- A 3 évnél fiatalabb gyermekeket meg kell akadályozni benne, hogy hozzáférijenek a készülékhez, ha nincsenek folyamatos ellenőrzés alatt.

- FIGYELMEZTETÉS: A készülék egyes részei nagyon forrók lehetnek és égési sérülést okozhatnak. Legyen különösen óvatos sérülékeny személyek vagy gyermekek jelenlétében.

- 3 és 8 év közti gyermekek csak akkor kapcsolhatják be vagy ki a készüléket, ha a készülék a helyén van vagy megfelelő pozícióba van felszerelve, és ellenőrzés alatt vannak, vagy kellő útmutatást kaptak arról, hogyan kell biztonságosan használni a készüléket, és értik az ezzel kapcsolatos kockázatokat. 3 és 8 év közti gyermekek nem csatlakoztathatják a készüléket a konnektorba, nem kezelhetik, nem tisztíthatják, és nem végezhetnek rajta felhasználói karbantartást.

- Ez a készülék csak jól szigetelt helyiségekben való használatra vagy alkalmi használatra alkalmas.

Ha nem tartja be a gyártó utasításait, az esetleges javításra nem vonatkozik a jótállás.

HU

concept

concept

HU

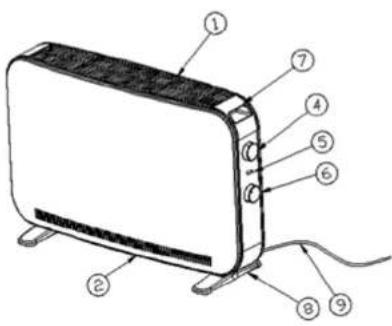

A TERMÉK LEÍRÁSA - KS3020

1. A légkimenet rácsa
2. A légbemenet rácsa
4. A termosztát kezelögombja
5. A termosztát kapcsolásának kontroll-fámpája
6. Teljesitménykapcsoló
7. Fogantyú az áthelyezéshez
8. A készülék lábal
9. Tàpkábel

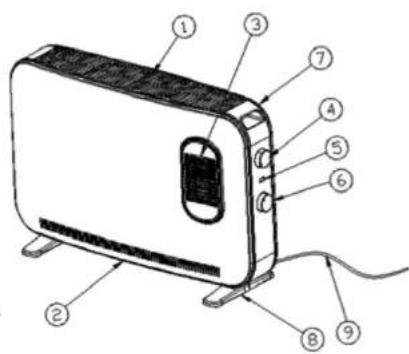

1. A légkimenet rácsa
2. Aléghemenet rácsa
3. A légkimenet elülső rácsa
4. A termosztát kezelőgombia
5. A termosztát kapcsolásának kontroll-lámpája
6. Teljesítménykapcsoló
7. Fogantyú az áthelyezéshez
8. A készülék lábai
9. Tápkábel

A készüléket tilos a megfelelően felszerelt lábak nélkül használni. Tegye a lábakat a készülék házára és rögzítse őket a mellékelt csavarokkal

• A készüléket stabil talapzatra vagy padlóra helyezze, nehogy felboruljon.
• Tellesen tekerie ki a vezetéket.
• Csatlakoztassa a készülék csatlakozóját az elektromos hálózathoz.
• A kapcsolóval (6) válassza ki a kívánt 1 – 800 W, 2 – 1200 W vagy 3 – 2000 W teljesítményt (a termosztát be- és kikapcsolásakor kattanást hall).
• A termosztát kezelögombjával (4) állithatja be a helyiség kivánt hómérsékletét. Ha be van kapcsolva a 800, 1200 vagy 2000 W fütési funkció, a készülék váltakozva be- és kikapcsol, így tartja meg a kivánt hómérsékletet.

Megj.: Pontosabb hömérséklet-beállítást az alábbi módon érhet el:

Állitsa a termosztátot maximális hőmérsékletre. Amikor eléri a kívánt hőmérsékletet a helyiségben, forgassa lassan a termosztát kezelögombját balra, az alacsonyabb hőmérséklet felé, amíg a fűtés abbamarad (meghallja a termosztát kikapcsolását jelző kattanást).

- Használat után kapcsolja ki a készüléket és húzza ki a hálózatból.

KS3030 - HASZNÁLATI ÚTMUTATÓ

• A készüléket stabil talapzatra vagy padlóra helyezze, nehogy felboruljon.
  • Teljesen tekerje ki a vezetéket.
• Csatlakoztassa a készülék csatlakozóját az elektromos hálózathoz.
• A kapcsolóval (6) válassza ki a kívánt 1 – 1200 W, 2 – 2000 W vagy 3-turbo – 2000 W teljesítményt (a termosztat be- és kikapcsolásakor kattanást hall). A helyiség kívánt hőmérsékletének gyorsabb elérése érdekében válassza a 3-turbo – 2000 W üzemmódot, amelynél aktiválódik a légkimenet elülső rácsa (3).
• A termosztát kezelőgombjával (4) állíthatja be a helyiség kívánt hőmérsékletét. Ha be van kapcsolva a 1200, 2000 vagy 2000 W (turbo) fűtési funkció, a készülék váltakozva be- és kikapcsol, így tartja meg a kívánt hőmérsékletet.

Megj.: Pontosabb hömérséklet-beállítást az alábbi módon érhet el:
Allitsa a termosztátot maximális hőmérsékletre. Amikor eléri a kivánt hőmérsékletet a helyiségben, forgassa lassan a termosztát kezelögombját balra, az alacsonyabb hőmérséklet felé, amig a fütés abbamarad (meghallja a termosztát kikapcsolását jelző kattanást).
- Használat után kapcsolja ki a készüléket és húzza ki a hálózatból.

30

HU

concept

concept

HU

TISZTÍTÁS ÉS KARBANTARTÁS

A készülék minden tisztitása előtt húzza ki a tápkábelt az elektromos hálózatból.

Győződjön meg róla, hogy a készülék már klhült.

A készülék felszínének tisztításához csak nedves rongyot használjon, ne használjon semmilyen tisztítószert vagy kemény tárgyakat, mert megsérülhet a készülék felületel

Tisztítsa meg és ellenőrizze gyakran a készülék bemeneti és kimeneti rácsait, ezzel elősegítheti a készülék jó működését, ésmegelőzheti túlmelegedését.

A készülékben leülepedett port kifújhatja vagy porszívóval kiszívhatja

Soha ne tisztítsa a készüléket folyó víz alatt, ne öblítse le, és ne merítse vízbel

SZERVIZ

Nagyobb mértékű, vagy a termék belső részeire is vonatkozó karbantartást vagy javítást szakembernek vagy szakszerviznek kell elvégeznie.

A KÖRNYEZET VÉDELME

• Lehetőleg gondoskodjon a csomagolóanyagok és a régl készülék újrahasznosításáról.
• A készülék dobozát a szelektiv gyűjtőbe dobhatja.
• A polletilén (PE) műanyagzacskókat adja le újrahasznosítható anyagokat gyűjtő helyen.

A készülék újrahasznosítása élettartama végén:

Ez a készülék az europai Elektromos hulladékről és elektromos berendezéskről (WEEE) szóló 2012/19/ EU irányelvnek megfelelően van megjelöve. A terméken vagy a csomagolásán található szimbólum jelzi, hogy a termék nem tartozik a vegyes háztartási hulladék közé. El kell vinni olyan helyre, ahol az elektromos és elektronikus hulladék gyűjtik úrjahasznositás céljából. A termék megfelelő módon történő megsemmisítésének biztosításával megakadályozza a környezetet és az emberi egészséget veszélyezető negativ hatásokat, amelyeket a nem megfelelő hulladék-megsemmisítés okozhatna. A megsemmisítést a hulladékgazdálkodási előirásoknak megfelelően kell végrehajtani. A termék újrahasznosítására vonatkozó részletesebb információkért forduljon az illetékes helyi hivatalhoz, a háztartási hulladék megsemmisítésével foglalkozo szolgáltatóhoz, vagy az üzlethez, ahol a terméket vásárolta.

Ez a termék teljesiti minden rá vonatkozó EU-irányelv alapkövetelményeit.

A szövegben, a kivitelben és a müszaki jellemzökben előzetes figyelmeztetés nélkül sor kerülhet változtatásokra, minden módosításra vonatkozó jog fenntartva.

ELEKTROMOS HELYI FÜTÖTESTEK ADATAINAK TÁBLÁZATA P
A modell azonosítája/- i: KS3020, KS3030
Paraméter	Jel	Érték	Egység	Paraméter	Egység
Névleges hőteljesítmény			A hömér séklet megadásának módja, csak elektromos akkumulációs fűtötest esetén (válasszon egyet)
Névleges hőteljesítmény	Pnom	1,83-2,2	kW	Az akkumulált hő kézi szabályozása beépíletí termosztáttal	[nem]
Minimális fűtöteljesítmény (megadott)	Pmin	0,85	kW	Az akkumulált hő kézi szabályozása a helyiség hőmér séklete és/vagy a kölso hőmér séklet függvényeben	[nem]
Maximális allandó fűtöteljesítmény	Pmax	2,2	kW	Az akkumulált hő elektronikus szabályozása a helyiség hőmér séklete és/vagy a kölso hőmér séklet függvényeben	[nem]
Kiegészítő áramfogyasztás			Hőkimenet ventilátor segítségével		[nem]
Névleges fűtöteljesítmény mellett	elmax	0	kW	A hökimenet / hőszabályozás típusa a helyiségben (válasszon egyet)
Minimális fűtöteljesítmény mellett	elmin	0	kW	Egyfokos hökimenet hőszabályozás nélküli helyiségben	[nem]
Készenléti módban	elsB	0	kW	Két vagy több kézzel beállított fok hőszabályozás nélküli helyiségben	[nem]
				Mechanikus termosztáttal történő hőszabályozás a helyiségben	[igen]
				Elektronikus hőszabályozással a helyiségben [nem]
				Elektronikus hőszabályozás a helyiségben napi időzítővel	[nem]
				Elektronikus hőszabályozás a helyiségben heti időzítővel	[nem]
				Egyéb szabályozási lehetőségek (több opcióból lehet választani)
				Hőszabályozás a helyiségben személy jelenlétenek érzékelésével	[nem]
				Hőszabályozás a helyiségben nyitott ablak érzékelésével	[nem]
				Távszabályozás lehetőségével	[nem]
				Adaptív bekapcsolás lehetőségével	[nem]
				Az územidő korlátozásával	[nem]
				Infravörös érzékelővel	[nem]
Kapcsolati adatok:	Jindrich Valenta - Concept Vysokomytska 1800 565 01 Chocen, CZECH REPUBLIC
Megjegyzés: Az elektromos helyi fűtötestek fűtésének mért szezonális energetikai hatékonysága rns nem lehet rosszabb, mint az egység néleges fűtöteljesítménye melletti deklarát érték.
Valamennyi helyi fűtötest szezonális energetikai hatékonysága a kereskedelmiek kivételével, rns (%)					44,7

Pateiciba

A gyártó (III. forgalmazó) a garanciális időszak alatt jótállást vállal a terméknek a vonatkozó műszaki szabványokban és feltételekben meghatározott tulajdonságaira. A jótállási idő a termék fogyasztó általi megvásárlásától számított 24 hónap.

A fogyasztó a jótállás keretében jogosult a hibák (Id. alábbi) térfítésmentes, időszerű és megfelelő elhártítására, illetve, amennyiben az a hiba jellegéből adódóan nem adekvát, jogosult a termék hibás részeinek cseréjére. A termékre vonatkozó cserejog vagy az elállás az adásvételi szerződéstől csak a jogszabályi feltételek betartásával és kizárólag akkor érvényesíthető, ha a termék nincs tülságosan elhasználva vagy megsérülve.

A garancia érvényesítésének feltételei:

• a termék használati utasításában található valamennyi utasítás hetartása
• a termék vásárlását igazoló bizonylat bemutatása.

A fogyasztó a termék meghibásodása esetén annál az eladónál érvényesítheti a garanciális jogait, akinél a terméket vásárolta.

A javításra való jog a vásárlás helyszínén vagy valamelyik márkaszervizben érvényesíthető, amelyek listája a termék csomagolásán vagy az interneten, a www.my-concept.com cimen található. Ha a fogyasztó nem a legközelebbi márkaszervizt választja, akkor az emiatt keletkezett magasabb költségeket ő viseli.

A fogyasztónak szóló figyelmeztetés

A fogyasztó köteles a termék kifizetését igazoló bizonylatot megörizni.

A termék reklamációjához a terméket gondosan meg kell tisztítani, és biztonságosan be kell csomagolni, nehogy megsérülhessen az esetleges márkaszervizbe szállítás során. A szennyezett termék átvételét az eladó elutasíthatja, illetve adott esetben kiszámlázhatja a fogyasztónak a termék tisztítási költségeit.

A gyártó (ill. forgalmazó) fenntartja a jogot arra, hogy a jogosulatlan reklamációkkal kapcsolatos költségeket ne térftse meg, valamint hogy a reklamálónak kiszámílázza a reklamáció jogosultságának kivizsgálásával, valamint megoldásával kapcsolatos elengedhetetlen költségeket.

A termék díjmentes javítására, ill. a termék visszaváltására való jog nem érvényesíthető az alábbi esetekben:
- ha a termék használati utasításában feltüntetett telepitési, üzemeltetési és kezelési feltételeket nem tartották be.
- ha a meghibásodás mechanikai, hö- vagy vegyi sérülés mlatt, rövidzárlat, hálózati túlfeszültség vagy hibás telepítés miatt következett be,
- ha a meghilbásodás harmadik személy szakszerűtlen beavatkozása miatt következett be,
- ha a meghibásodás vis major ok miatt következett be,
- ha a meghibásodás a nem megfelelő vagy szakszerűtlen karbantartás miatt következett be, amely nem tesz eleget a használati utasításban foglaltaknak, beleértve a vízkő és egyéb üledékek miatti meghibásodást.
- ha a termék vagy annak részei a rendeltetésszerű használat során elhasználódtak.
- ha a rendeltetésszerű használat során a fütőfelületek elszinezödtek, vagy az egyéb felületek megkarcolódtak,
- ha a napsugárzás, hősugárzás, vízkő vagy egyéb üledékek miatt optikai vagy funkcionális változásokra került sor,
- ha letelt a termék valamely alkatrészének, pl. akkumulátor, izzó stb. élettartama

A keletkezett hiba jellegének megállapítására kizárólag a gyártó, forgalmazó, márkaszerviz, ill. adott esetben birósági szakértő jogosult, nem pedig az eladó vagy a fogyasztó.

A garanciális javítás keretében kicserélt hibás pótalkatrészekre a fogyasztó nem tarthat igényt.

Amennyiben a fogyasztó eláll az adásvételi szerződéstől, úgy köteles visszaszolgáltatni a komplett terméket beleértve annak tartozékait, valamint a termékkel leszállított dokumentumokat is.

A termékkel együtt adott ajándékokra, amelyek nem kerültek kiszámlázásra a fogyasztónak, semmilyen jótállás nem vonatkozik.

Megjegyzés: A szállítás során megsérült termék reklamációjára a szállitmányozó reklamációs szabályzata vonatkozik.

Gyártó

Jindřich Valenta – Concept
Vysokomýtská 1800, 565 01 Chocen
Cseh Köztársaság
tel: [phone]
fax: [phone]
email: [e-mail]
www: www.my-concept.com

concept concept

LV GARANTIJAS TALONS

HU Szolgáltatók listáját

Név	Utca	ZIP	Város	Telefon	E-mail
esbr Kft.	Nyar u. 2/A	2481	Velence	[phone]	[e-mail]

Hrvatska

Ime	Ulica	Potansel	Grad	Telefon	E-mail
Horvat elektronika d.o.o.	Dravska 8	HR-40305	Puścine	[phone]	[e-mail]

concept concept

concept

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň Tel.: [phone], Fax: [phone] www.my-concept.cz

ELKO Valenta – Slovakia, s.r.o.

Hurbanova 1563/23, 911 01 Trenčín Tel.: [phone], Fax: [phone] www.my-concept.sk
