Terméktípus	Szekrény alá szerelhető páraelszívó
Modell	OTP6233WH
Márka	Hansa
Méretek (Sz x Mé x M)	600 x 500 x 165 mm (kb. 23,6 x 19,7 x 6,5 hüvelyk)
Tömeg	Kb. 8 kg (17,6 font)
Tápellátás	220-240 V ~ 50 Hz
Maximális teljesítményfelvétel	160 W
Motor teljesítmény	120 W
Világítás	2 x 1,5 W LED modul
Sebességfokozatok száma	3 + Turbo
Maximális légáramlás	620 m³/h
Zajszint (max.)	65 dB(A)
Zsírszűrő típusa	Alumínium rács, mosogatógépben mosható
Szénszűrő típusa	Aktív szén, csere 3-4 havonta
Beépítési típus	Szekrény alá szerelhető, recirkulációs vagy elszívásos
Csőátmérő	120 vagy 150 mm
Vezérlés típusa	Mechanikus billenőkapcsolók behúzható panelen
Biztonsági funkciók	Túlmelegedés elleni védelem, gyermekzár (ha elérhető)
Energiahatékonysági osztály	B (becsült)
Garancia	2 év (alap)

Gyakran ismételt kérdések - OTP6233WH Hansa

Hogyan szereljem fel a Hansa OTP6233WH páraelszívót?

A beszerelést szakképzett szerelőnek kell elvégeznie. A páraelszívó használható elszívásos vagy recirkulációs üzemmódban. Elszívásos módban csatlakoztassa egy 120 vagy 150 mm-es csőhöz. Recirkulációs módban szereljen be egy aktív szénszűrőt. Győződjön meg arról, hogy a beépítési magasság a főzőlap felett legalább 650 mm elektromos és 650 mm gáztűzhely esetén. Kövesse a kézikönyv részletes beépítési ábráját.

Hogyan tisztítsam a zsírszűrőt?

Az alumínium zsírszűrőt legalább havonta egyszer tisztítsa. Mosogatógépben vagy kézzel, enyhe mosószerrel is mosható. A páraelszívó felületét nedves ruhával és semleges tisztítószerrel tisztítsa. Kerülje a súroló hatású tisztítószereket.

Mikor kell cserélni a szénszűrőt?

Az aktív szénszűrőt 3-4 havonta, vagy ha intenzíven használják, gyakrabban kell cserélni. Nem mosható és nem regenerálható. Cserélje ki, ha már nem szívja el hatékonyan a szagokat.

Hogyan működtetem a páraelszívó vezérlését?

A páraelszívó behúzható előlappal rendelkezik. Az előlapot ki kell húzni a billenőkapcsolók eléréséhez. Használja az alacsony sebességet enyhe főzéshez, a közepest közepes füsthöz, a magasat erős sütéshez vagy grillezéshez. A maximális teljesítményhez nyomja meg a Turbo gombot. A lámpák önállóan vezérelhetők.

Használható a páraelszívó recirkulációs üzemmódban?

Igen. Ha nem tudja kivezetni a levegőt, használja a recirkulációs módot. Szereljen be egy aktív szénszűrőt (külön kapható) és egy légterelő lapátot (kéményes modellekhez). A szűrt levegő visszakerül a helyiségbe.

Mi a levegőelvezető cső maximális hossza?

A cső hossza nem haladhatja meg a 4-5 métert. Használjon merev vagy hajlékony csövet 120 vagy 150 mm átmérővel. Győződjön meg arról, hogy a cső nincs csatlakoztatva aktív füst- vagy kéménycsatornához.

Hogyan cserélem ki a LED-lámpákat?

A páraelszívó LED-modulokat használ. A cseréhez tekintse meg a kézikönyv 7. ábráját. Ha nem látható, forduljon hivatalos szervizhez. Csak azonos specifikációjú modulokat használjon.

Milyen biztonsági óvintézkedéseket tegyek?

Soha ne flambírozzon a páraelszívó alatt. Ne hagyjon nyílt lángot felügyelet nélkül. A tűz megelőzése érdekében rendszeresen tisztítsa a zsírszűrőket. Győződjön meg arról, hogy a páraelszívó biztonságosan van felszerelve. Karbantartás előtt áramtalanítsa.

Mit tegyek, ha a páraelszívó nem működik?

Ellenőrizze a tápellátást, és győződjön meg arról, hogy a dugasz csatlakoztatva van. Ellenőrizze, hogy a behúzható előlap teljesen ki van-e húzva (a ventilátor csak akkor indul, ha az előlap ki van húzva). Ha továbbra sem működik, hívjon szakképzett szerelőt.

Hogyan váltok elszívásos üzemmódról recirkulációsra?

Teleszkópos és beépíthető páraelszívók esetében, mint az OTP6233WH, az üzemmódot a beszereléskor kell beállítani. Ha később kell váltani, távolítsa el a csőcsatlakozást, és szereljen be egy szénszűrőt. Univerzális páraelszívóknál kövesse a kézikönyv 8. ábráját az üzemmód manuális váltásához.

HASZNÁLATI ÚTMUTATÓ OTP6233WH Hansa

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA 40

HASZNÁLAT 41

PÁRAELSZÍVÓ VEZÉRLÉSE 41

A PÁRAELSZÍVÓ MÜKÖDÉSÉVEL KAPCSOLATOS EGYÉB FONTOS INFORMÁCIÓK 42

TISZTÍTÁS ÉS KARBANTARTÁS 43

KARBANTARTÁS 43

ZSÍRSZÚRŐ 43

SZÉNSZÜRÖ 43

VILÁGÍTÁS_43

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ 44

GARANCIA 44

BG - Съдържание

ПРЕПОРЬКИ ОТНОСНО БЕЗОПАСНОСТТА 46

РАЗОПАКОВАНЕ 50

ОБЕЗВРЕЖДАНЕ НА ИЗНОСЕНИ УРЕДИ 50

ОБСЛУЖВАНЕ 51

A mai naptól kezdve az Ön mindennapi teendői egyszerűbbek lettek mint valaha. A készülék: Hansa Haushaltagerkte a könnyű használat és kiváló hatékonyság rendkívüli kombinációja A használati utasítás elolvasását követően Önnek nem okoz gondot a kezelése.

A készülék, mely elhagyta a gyárat, gondosan elle-nőrizve lett a csomagolás előtt a biztonságot és funk-cionalitást illetően.

Kérjük Önöket, hogy a készülék üzembe helyezése előtt figyelmesen olvassák el a használati utasítást. A használati utasításban foglaltak betartása segít meg-előzni a helytelen üzemeltetést. A használati utasítást meg kell tartani és el kell rakni úgy, hogy szükség esetén kéz alatt legyen.

A balesetek elkerülése érdekében gondosan követni kell a használati utasításban foglaltakat.

Tisztelettel,

Hansa

Haushaltsgeräte

BIZTONSÁGI UTASÍTÁSOK

- A páraelszívót csak a jelen használati utasítás el- olvasását követően lehet használni.

- A készüléket csakis háztartásbeli használatra tervezték.

- A gyártó fenntartja magának a jogot olyan újítások bevezetésére, melyek nem lesznek hatassal a készülék használatára.

- A gyártó nem vállal felelősséget a készülék által okozott károkért illetve túzesetekért, melyeket a jelen használati utasításban foglaltak be nem tartása okozott.

- A tűzhely feletti páraelszívó a konyhai gözök elszívására használatos. Nem szabad más célra használni.

- Az elszívó üzemmódban dolgozó páraelszívót a megfelelő szellőző csatornához kell csatlakoztatni (nem szabad kéményhez, füstelvezető vagy égéstermék elvezető csatornákhoz csatlakoztatni, amelyek használatban vannak). A páraelszívóhoz csatlakoztatni kell tömlőt, mely elvezeti a levegőt kívülre. A tömlő hossza (altalában 120 mm illetve 150 mm ∅ cső) nem haladhatja meg a 4-5 m-t. A légelvezető tömlő szintén szükséges a teleszkópos és a bútorba beépített, keringtető üzemmódban üzemelő páraelszívónál.

- A keringtető üzemmódban üzemelő páraelszívóknál aktív széntartalmú szűrő felszerelése szükséges. Ebben az esetben nincs szükség levegő elvezető cső felszerelésére, viszont ajánlott a levegő kivezető kémény felszerelése (csak a kéményes páraelszívóknál).

- À páraelszívó független világítással és elszívó ventilátorral rendelkezik, mely különböző sebességfokozatokra állítható.

• A készülék verziójától függően, a páraelszívót egy függőleges falra kell szerelni a gáz- illetve elektromos tűzhely fölé (kéményes és univerzális páraelszívók); a gáz- illetve elektromos tűzhely fölött lévő mennyezetre (sziget páraelszívók); egy függőleges falra a gáz- illetve elektromos tűzhely fölött, beépítve egy konyhabútorba (teleszkópos és bútorokba beépített páraelszívók). Mielőtt elkezdené a felszerelést, győződjön meg arról, hogy a fal / mennyezet szerkezete elbírja a páraelszívó súlyát. A páraelszívó néhány modellje igen nehéz.
• Á készülék elektromos és gázfőzőlap feletti sze-relési magassága az 1. ábrán, valamint a termék adatlapján (a készülék műszaki specifikációjában) található.
• A páraelszívó alatt tilos a nyílt láng használata. Amikor levesszük az edényt a tűzhelyről, állítsuk a lángot minimumra. Mindig ellenőrizzük, hogy a lángok nem csapnak-e a ki az edény alól, mivel ez energiaveszteséget illetve veszélyes hő koncentrációt okozhat.
• Ha olajat használunk a sütéshez a páraelszívó alatt, az üzemeltetés teljes időtartama alatt tart-sa szemmel az ételt, ugyanis a túlmelegedett olaj tüzet okozhat.
• Mielőtt kicserélnénk a zsírszűrő betéteket illetve minden javítás, karbantartás előtt áramtalanít-suk a készüléket kihúzva a dugót a konnektorból.
• A zsírszűrő betéteket legalább havonta meg kell tisztítani. A zsírral szennyezett zsírszűrő betétek könnyen lángra lobbanhatnak.
• Ha a helyiségben, ahol a páraelszívó üzemel, más nem elektromos készüléket is használunk (mint pl. a olajkemence, átfolyós vízmelegítő, bojler) biztosítani kell a jó szellőzést (levegőátfolyás). A biztonságos használat akkor lehetséges, ha a páraelszívő és a többi készülék egyszerre való használatánál, ott, ahol a készülékek el vannak helyezve, a légnyomás nem haladja meg 0,004

milibart (ez a pont érvényét veszti amikor a ke- ringtető üzemmódban használjuk a páraelszívót)

- Nem szabad a páraelszívóra támaszkodni.

- A páraelszívót gyakran meg kell tisztítani, mind kívülről, mind pedig belülről (LEGALABB HAVON-TA EGYSZER, a jelen használati utasításban foglalt karbantartási útmutatók betartásával). A páraelszívó tisztítására és a szűrők cseréjére irányuló utasítások be nem tartása túzveszélyt okozhat.

- Ha a csatlakozó kábel megsérül, ki' kell cserélni egy erre hivatott szakszervizben.

- Biztosítani kell a készülék kikapcsolhatóságát az áramforrásból, a csatlakozó dugó kihúzása illetve a kétpólusú megszakító gomb megnyomása által.

- Ezt a készüléket nem használhatják olyan személyek (többek között gyerekek) akik csökkent fizikai, érzékszervi vagy értelmi képességűek, vagy hiányzik a megfelelő tapasztalatuk vagy a tudasuk, hacsak nem felügyeli őket egy a bizton-ságukért felelős személy, aki a használati utasítás alapján útmutatókkal látja el őket.

- Különösen arra kell ügyelni, hogy a felügyelet nélkül maradt gyerekek ne játszhassanak a ké-szülékkel.

- Győződjünk meg arról, hogy a készülék belsejében található típuscímkén feltüntetett hálózati feszültség és csatlakozó értékek megegyeznek-e a lakásban található értékekkel.

- A szerelési munkálatok megkezdése előtt tekerjük ki és egyenesítsük ki a csatlakozókábelt.

- A csomagólóanyagokat (polietilén zacskók, polisztírol stb.) a kicsomagolás közben tartsuk távol a gyerekektől.

- Mielőtt a készüléket a hálózatra csatlakoztatná, mindig ellenőrizze, hogy a tápkábel megfelelően van-e telepítve, és hogy NEM szorult-e be a páraleszívó alá az összeszerelési műveleteket során. Ne csatlakoztassa a készüléket az elektromos hálózatra a telepítés befejezése előtt.

- Tilos a páraelszívó használata ha nincs rá felsze-relve az alumínium zsírszűrő.

• Szigorúan tilos a páraelszívó alatt a nyílt láng használata (flambírozás).
• Az égéstermék elvezetésével kapcsolatos bizton-sági és műszaki követelmények alkalmazásánál szigorúan be kell tartani az illetékes helyi ható-ságok rendelkezéseit.
• A csavarok illetve egyéb rögzítő elemek nem megfelelő – vagyis a jelen használati utasítással nem egyező - meghúzása és telepítése veszélyt jelenthet az emberi egészségre és életre.
• A lelógó páraelszívók csakís keringtető üzem- módban üzemelnek.
• FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat.
• Ezt á készüléket a nyolc éves korú illetve annál idősebb gyerekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező személyek, olyan személyek, akiknek a szükséges tapasztalatuk, tudásuk hiányzik, csak akkor használhatják, ha egy, az ő biztonságukért felelős személy felvilágosította őket a készülék biztonságos használatáról illetve felügyeli őket a készülék használata során, s ők tisztában vannak az esetleges veszélytípusokkal. Gyerekek nem játszhatnak a készülékkel. A készülék karbantartását és tisztítását nem végezhetik el gyerekek, kivéve, ha betöltötték nyolcadik életévüket, s felnőtt felügyeli őket.

KICSOMAGOLÁS

A készülék a szállítás idejére megfelelő módon be lett csomagolva a biztonság érdekében. Miután kiçsomagoltuk a készüléket, a csomagolást környezetkímélő módon kell éltakarítani. Az összes csomagolóanyag a környezet számára ártalmatlan, 100% újrahasználható és megfelelő jelekkel van ellátva.

Figyelem! A csomagolóanyagokat (polietilén zacs- kók, polisztírol stb.) a kicsomagolás közben tartsuk távól a gyerekektől.

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA

Ez a készülék el lett látva az 2012/19/EU direktíval. Ez a jelzés arról tájékoztat, hogy a készülék, miután használata befejeződött, nem kerülhet a szemétbe az összes többi házi hulladékkal együtt. A falhasználó köteles az elhasznált készüléket egy elektronikus és elektromos hulladékgyűjtő pontban leadni. A hulladékgyűjtő pontok, többek között a lokális pontok, a boltok, az önkormányzati szervezetek egy rendszert alkotnak, mely lehetővé teszi a hulladék leadását. Az elektronikus és elektromos hulladékkal való megfelelő bánásmód segít megelőzni az emberi egészségre és környezetre káros mellékhatásokat, melyeket a hulladékkal való nem megfelelő bánásmód és a hulladékban található veszélyes anyagok okozhatnak.

HASZNÁLAT

Páraelszívó vezérlése

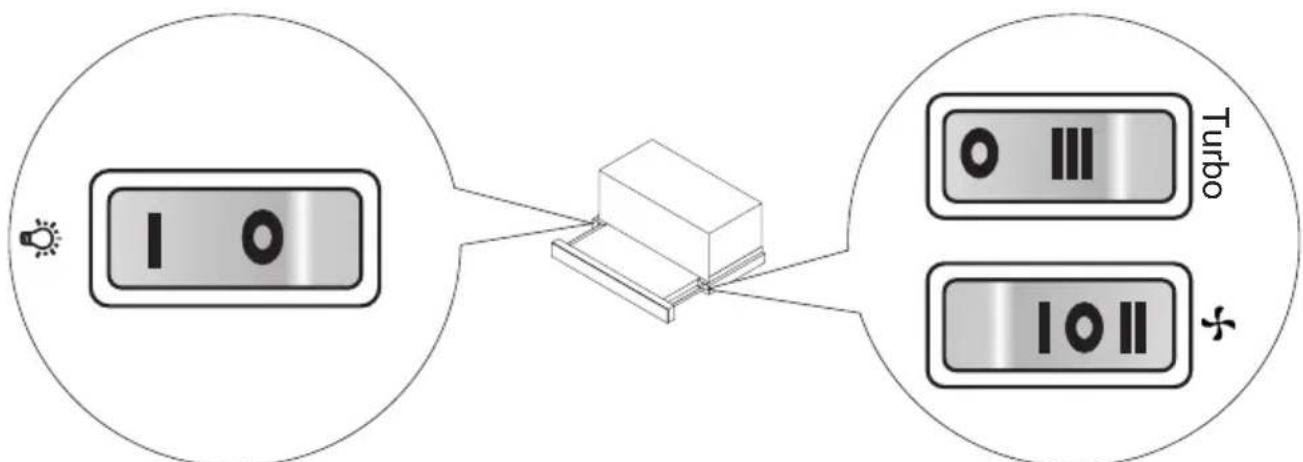

A páraelszívó irányítópanelje a 4 rajzon látható, de emlékeztetőül alább is bemutatjuk:

Az irányítópanel gombokkal rendelkezik (bölcső). Ezek a teleszkópos előlap kihúzását követően láthatók.

A teleszkópos páraelszívó végkapcsolóval van felszerelve. Minden alkalommal, amikor kihúzza a teleszkópos előlapot, a páraelszívó az előre beállított sebességfokozatban kezd el működni.

A beállítható sebességfokozatok (kihúzott előlapnál):

• Legalacsonyabb sebességfokozat. Ezt a sebességfokozatot kismeny- nyiségű gőznél használja.
  Közepes sebességfokozat. Ezt a sebességfokozatot közepes mennyiségű gőznél használja, pl. amikor több ételt főz egyszerre.
  ■- Legmagasabb sebességfokozat. Ezt a sebességfokozatot nagymenyiségű gőznél használja, pl. sütés, illetve grillezés során.
  O- Kikapcsolt páraelszívó (a panel kihúzása nem eredményezi a páraelszívó motorjának bekapcsolását.

A jelzésű gomb a világítás be- illetve kikapcsolására szolgál. A pára- elszívó világítása a motortól függetlenül működik.

Modelltől függően a végálláskapcsoló kikapcsolja a világítást amikor Ön becsúsztatja az előlapot.

A páraelszívó működésével kapcsolatos egyéb fontos informáci- ók

Keringtető üzemmódban való működés: Ebben az üzemmódban a szűrt levegő az erre a célra kialakított nyílásokon keresztül visszatér a helyiségbe. Ebben a beállításban egy szénszűrőt kell felszerelni, és javasoljuk a légfúvó felszerelését (a rendelkezésre állás függ a modelltől, főként kéményes páraelszívóknál kapható).

Elszívó üzemmódban való működés: Az elszívó üzemmódban történő használatnál a levegő a kültérbe van elvezetve egy speciális cső segítségével. Ennél az üzemmódnál el kell távolítani a szénszűrőt. A páraelszívó a levegő elvezető nyíláshoz egy speciális, merev vagy flexibilis 150 mm, illetve 120 mm átmérőjű cső és megfelelő rögzítő elemek segítségével van csatlakoztatva, melyeket az efféle áruk forgalmazásával foglalkozó üzletekben lehet megvásárolni. A telepítést szakképzett szakemberre kell bízni.

A ventilátor sebessége: A legalacsonyabb és a középső sebességfokozatot normális körülmények között és kisméretű gözkibocsátásnál kell használni, míg a legnagyobb sebességfokozatot a gözök nagy koncentrációjánál kell használni, mint pl. sütés közben, illetve grillezésnél.

Figyelem (csakis az univerzális páraelszívókra vonatkozik): Az univerzális páraelszívók szerkezete manuális üzemmód átállítást igényel. Az üzemmód megváltoztatásának módját a 8. ábra szemlélteti.

Figyelem (csak a beépíthető és teleszkópos páraelszívókra vonatkozik): A bútorba beépített és a teleszkópos páraelszívóknál keringtető üzemmódban levegő elvezető cső felszerelése szükséges. A cső másik végét a helyiségre kell irányítani, ezen keresztül áramlik majd a megszúrt levegő.

Figyelem: A felfüggesztett páraelszívók csakis elszívó üzemmódban üzemelnek.

TISZTÍTÁS ÉS KARBANTARTÁS

Karbantartás

A rendszeres karbantartás és tisztítás megfelelő és hibamentes működést, valamint hosszabb élettartamot biztosít a páraelszívónak. Különös figyelmet kell fordítani arra, hogy a zsírszűrő és az aktív szénszűrő a gyártó utasításainak megfelelően legyen tisztítva és kerüljön kicserélésre.

• Ne használjon nedves rongyot, illetve szivacsot vagy pedig folyóvizet.
• Ne használjon oldószert, illetve alkoholt, ugyanis ezek károsíthatják a festett felületeket.
• Ne használjon maró hatású anyagokat, különösen a rozsdamentes felületek tisztítására.
• Ne használjon kemény, durva rongyot
• Tisztításnál nem invazív hatású szereket és enyhén vizes törlőkendőt ajánlatos használni.

Figyelem: Többszöri, a mosogatógépben történő tisztítást követően az alumínium szűrő színe megváltozhat. A színváltozás nem jelent meghibásodást illetve nincs szükség a szűrő kicserélésére.

Zsírszűrő

A zsírszűrőt a páraelszívó normális módon történő használatánál havonta kell tisztítani, mosogatógépben illetve kézi mosogatás által, enyhe hatású mosogatószer illetve folyékony szappan segítségével.

A zsírszűrő leszerelésének módja az 5. rajzón látható.

Néhány modellnél akril szűrő van alapfelszereltségen. Ezt legalább két-havonta egyszer kell cserélni, illetve gyakrabban, ha a páraelszívót in-tenzíven használja.

Szénszűrő

A szénszűrőket csak akkor használjuk, amikor a páraelszívót nem csatlakoztattuk a szellőző rendszerhez. Az aktív szenet tartalmazó szűrő magába szívja a főzés közben keletkező szagokat, egészen amíg meg nem telik. Nem lehet a szűrőt megtisztítani illetve újrahasználni, ezért legalább 3-4 havonta kéthavonta ki kell cserélni, ha intenzíven használjuk a páraelszívót, akkor gyakrabban.

A szénszűrő modellje és a szétszerelés a 6. ábrán látható.

Világítás

Csak olyan paraméterű izzókat / halogén lámpákat / diódos modulokat szabad használni, mint amilyenek a gyárilag felszereltek voltak. A világítás kicserélésének módját a 7. rajz mutatja. Ha a használati utasításban nem található az ezt bemutató rajz, akkor a világító modul cseréjét csak is a szakservizben lehet elvégezni.

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ

Garancia

Garanciális szolgáltatás a garanciajegy alapján A gyártó nem felelős a készülék helytelen használat okozta károkért.

Szerviz

• A készülék gyártója azt javasolja, hogy az összes javítási, illetye, karbantartási tevékenységet a Gyári Szakszerviz illetve a Gyártó Márkaszervize végezze el. Biztonsagi okokból On saját maga ne javítsa a készüléket.
• A nem megfelelő képesítéssel rendelkező személyek által végzett javítasok sulyos veszelyt jelenthetnek az eszköz felhasználoja szá-mara.
• A gyártó, az importör vagy a meghatalmazott forgalmazó által felkínalt eszköz minimalis jótallási idejet a garanciajégy tartalmazza.
• A készülék elveszíti a jótállást a készülék vagy annák részein végzett illetektelen atalakítások, javítások, a plombák felszakítása, valamint a készüleken törtenő barmely masfajta, a hasznalati utasítasnak nem megfelelő tetszőleges beavatkozás eredmenyekent.

Javítási igény és segítségnyújtás hiba esetén

Ha az eszköz javítását igényli, vegye fel a kapcsolatót a szervízközponttal. A szerviz címe és telefonszáma a jotallási kartyán található. Mielőtt kapcsolatba lépne, készítse elő a készülék sorozatszámát, mely az adattáblán található: A kényelem érdekében írja ide le:

A gyártó nyilatkozata

A gyártó ezennel kijelenti, hogy a termék megfelel a következő EU direktívák- nak:

• 2014/35/EC Alacsony feszültségű direktíva
• 2014/30/EC Elektromágneses kömpatibilitás direktíva
• 2009/125/EC
• RoHS 2011/65/EC

A berendezés jelzéssel van ellátva, és megfelelőségi nyilatkozattal rendelkezik az illetékes piacfelügyeleti hatóság általi ellenőrzésre.

HU: Szénszűrő modell
