Gaminio tipas	Po spintele montuojamas gartraukis
Modelis	OTP6233WH
Prekės ženklas	Hansa
Matmenys (P x G x A)	600 x 500 x 165 mm (apie 23.6 x 19.7 x 6.5 col.)
Svoris	Maždaug 8 kg (17.6 svarų)
Maitinimas	220-240 V ~ 50 Hz
Maksimali energijos sąnauda	160 W
Variklio galia	120 W
Apšvietimas	2 x 1.5 W LED moduliai
Greičių skaičius	3 + Turbo
Maksimalus oro srautas	620 m³/h
Triukšmo lygis (maks.)	65 dB(A)
Riebalų filtro tipas	Aliuminio tinklelis, tinkamas plauti indaplovėje
Anglies filtro tipas	Aktyvuota anglis, keisti kas 3-4 mėnesius
Montavimo tipas	Po spintele, recirkuliacinis arba ortakinis
Ortakio skersmuo	120 arba 150 mm
Valdymo tipas	Mechaniniai slankikliai ant ištraukiamo skydelio
Saugos funkcijos	Apsauga nuo perkaitimo, vaikų užraktas (jei taikoma)
Energijos efektyvumo klasė	B (numatoma)
Garantija	2 metai (standartinė)

Dažnai užduodami klausimai - OTP6233WH Hansa

Kaip sumontuoti Hansa OTP6233WH gartraukį?

Montavimą turi atlikti kvalifikuotas specialistas. Gartraukis gali būti naudojamas ortakiniu arba recirkuliaciniu režimu. Ortakiniam režimui prijunkite prie 120 arba 150 mm ortakio. Recirkuliaciniam režimui sumontuokite aktyvintos anglies filtrą. Užtikrinkite, kad montavimo aukštis virš kaitlentės būtų ne mažesnis kaip 650 mm elektrinei ir 650 mm dujinei kaitlentei. Vadovaukitės išsamiu montavimo schema vadove.

Kaip valyti riebalų filtrą?

Aliuminio riebalų filtrą valykite bent kartą per mėnesį. Galite plauti indaplovėje arba rankomis su švelniu plovikliu. Gartraukio paviršių valykite drėgna šluoste ir neutraliu plovikliu. Venkite abrazyvinių valiklių.

Kada reikėtų pakeisti anglies filtrą?

Aktyvintos anglies filtrą reikia keisti kas 3-4 mėnesius arba dažniau, jei naudojamas intensyviai. Jo negalima plauti ar regeneruoti. Pakeiskite jį, kai jis nebeveiksmingai sugeria kvapus.

Kaip valdyti gartraukio valdiklius?

Gartraukis turi ištraukiamą priekinį skydelį. Ištraukite skydelį, kad pasiektumėte slankiklius. Naudokite mažą greitį lengvam virimui, vidutinį – vidutiniams garams, o didelį – intensyviam kepimui ar grilinimui. Paspauskite Turbo mygtuką maksimaliai galiai. Šviesos valdomos atskirai.

Ar gartraukis gali būti naudojamas recirkuliaciniu režimu?

Taip. Jei negalite išvesti į lauką, naudokite recirkuliacinį režimą. Sumontuokite aktyvintos anglies filtrą (parduodamas atskirai) ir oro kreipiamąją plokštę (dūmtraukio modeliams). Filtruotas oras grįžta į patalpą.

Koks maksimalus ortakio ilgis ištraukimui?

Ortakio ilgis neturi viršyti 4-5 metrų. Naudokite standų arba lankstų ortakį, kurio skersmuo 120 arba 150 mm. Užtikrinkite, kad ortakis nebūtų prijungtas prie aktyvių dūmų ar kamino ortakių.

Kaip pakeisti LED lemputes?

Gartraukyje naudojami LED moduliai. Norėdami pakeisti, žiūrėkite 7 pav. vadove. Jei nerodoma, kreipkitės į įgaliotą servisą. Naudokite tik tokios pačios specifikacijos modulius.

Kokių saugos priemonių reikia imtis?

Niekada nenaudokite flambavimo po gartraukiu. Nepalikite atviros liepsnos be priežiūros. Reguliariai valykite riebalų filtrus, kad išvengtumėte gaisro. Užtikrinkite, kad gartraukis būtų tvirtai sumontuotas. Prieš atlikdami techninę priežiūrą, atjunkite maitinimą.

Ką daryti, jei gartraukis neveikia?

Patikrinkite maitinimą ir įsitikinkite, kad kištukas prijungtas. Patikrinkite, ar ištraukiamas skydelis yra visiškai ištrauktas (ventiliatorius įsijungia tik tada, kai skydelis ištrauktas). Jei vis dar neveikia, kreipkitės į kvalifikuotą serviso techniką.

Kaip perjungti iš ištraukimo į recirkuliacinį režimą?

Teleskopiniams ir įmontuojamiems gartraukiams, tokiems kaip OTP6233WH, režimas pakeičiamas montavimo metu. Jei reikia pakeisti vėliau, atjunkite ortakio jungtį ir sumontuokite anglies filtrą. Universaliems gartraukiams, vadovaukitės 8 pav. vadove, kad rankiniu būdu pakeistumėte režimą.

NAUDOJIMO INSTRUKCIJA OTP6233WH Hansa

nuo šiol kasdienės pareigos pasidarys daug paprastesnės nei kada nors buvo. Prietaisas :Hansač paprasto naudojimo ir puikaus veiksmingumo derinys. Perskaičius instrukciją, priežiūra nekels jokių proble-mų.

Prieš supakuojant gamyklos kontrolės tarnybos atidžiai patikrino įrangos saugą ir funkcionalumą.

Prieš jungdami prietaisą prašome atidžiai perskaityti naudojimo instrukciją. Laikydamiesi instrukcijoje pateikiamų nurodymų, išvengsite netinkamo naudojimo atvejų. Instrukciją būtina išsaugoti ir laikyti taip, kad visada būtų po ranka.

Būtina kruopščiai laikytis naudojimo instrukcijos nu-rodymų, kad išvengtumėte nelaimingų atsitikimų.

Su pagarba

Hansa

Haushaltsgeräte

SAUGOS NURODYMAI

• Gartraukį naudoti tik perskaičius šią instrukciją
  • [renginys skirtas naudoti tik buityje.
• Gamintojas pasilieka teisę daryti pakeitimus, kuriie nedaro įtakos prietaiso veikimui.
• Gamintojas neatsako už galimą żalą ar gaisrą, sukeltą prietaiso, jeigu nebuvo laikomasi šioje instrukcijoje pateikiamų nurodymų.
• Virtuvinis gartraukis skirtas garams šalinti. Ne- naudoti kitiems tikslams.
• Ištraukiamuoju režimu veikiantį gartraukį pri-jungti prie atitinkamo vėdinimo kanalo (nejungti prie naudojamų kamino kanalų, dūmtakių ar iš-metamųjų dujų kanalų). Būtina įrengti laukan orą šalinanti vamzdį. Vamzdis (dažniausiai ∅ 120 mm arba 150 mm) neturėtų būti ilgesnis nei 4–5 m. Oro šalinimo vamzdis taip pat būtinas, kai ištrau-kiamasis ir baldinis gartraukis veikia sugeriamuo-ju režimu.
• Sugeriamuoju režimu veikiančiam gartraukiui būtina įrengti filtrą su aktyvinta anglimi. Tokiu atveju nereikia įrengti laukan orą šalinančio vamzdžio, bet rekomenduojama sumontuoti oro srauto kreiptuvą (tik kamino gartraukiams).
• Gartraukyje jrengtas nepriklausomas apšvietimas ir ištraukiamasis ventiliatorius su keliais sukimo greičiais.

• Atsižvėlgiant i įrenginio versija, gartraukis tvirtinamas visam laikui prie vertikalios sienos virš dujinės ar elektrinės viryklės (kamino ir universalieji gartraukiai); prie lubų virš dujinės ar elektrinės viryklės (erdviniai gartraukiai); prie vertikalios sienos balduose virš dujinės ar elektrinės viryklės (teleskopiniai ir įmontuojamieji gartraukiai). Prieš montuojant įsitikinti, ar sienos / lubų konstrukcija yra tinkama gartraukiui išlaikyti. Kai kurių modelių gartraukiai yra labai sunkūs.

• Prietaiso montavimo aukštis virš elektrinės ir du-jinės kaitlentės nurodytas 1 paveikslė ir gaminio lape (prietaiso techninėse specifikacijose).

• Po virtuviniu gartraukiu negalima pāliktī atviros liepsnos, nukeliant indus nuo degiklio būtina pa- likti mažiausią liepsną. Visada būtina tikrinti, ar liepsna nesklinda už indo, nes be reikalo eikvoja- ma energija ir pavojingai įkaista pats indas.
• Su riebalāis ruošiamūs patiekalus būtina nuolat prižiūrēti, nes perkaitę riebalai gali lengvai užsi-degti.
• Kiekvieną kartą prieš valant, keičiant filtrą ar taisant būtina ištraukti prietaiso kištuką iš elektros lizdo.
• Gartraukio riebalų filtrą būtina valyti bent kas 1 mėnesį, nes prisigėręs riebalų yra degus.
• Jeigu patalpoje, be gartraukio, naudojami ir kiti neelektriniai prietaisai (pvz., skystojo kuro krosnys, momentiniai šildytuvai, boileriai), būtina pasirūpinti pakankamu vėdinimu (oro tiekimu). Saugus eksploatavimas yra galimas, kai vienu metu veikia gartraukis ir kurą deginantys prietaisai, kuriems būtinas oras patalpoje, jeigu šių prietaisų stovėjimo vietoje neigiamas slėgis neviršija 0,004 milibaro (šis reikalavimas netaikomas, jeigu virtuvinis gartraukis naudojamas kaip kvapų sugėriklis).
• Gartraukis neturėtų būti naudojamas kaip vieta atsiremti virtuvėje esantiems asmenims.
• Būtina valyti gartraukio išorę ir vidų (BENT KARTĄ PER MENESI, laikantis šioje instrukcijoje pateikiamų priežiūros nurodymų). Jeigu nesilaikoma gartraukio valymo ir filtrų keitimo taisyklių, gali kilti gaisro pavojus.
• Jeigu pažeidžiamas maitinimo laidas, būtina jį pakeisti specializuotoje taisykloje.
• Būtina užtikrinti galimybę išjungti įrenginį iš elek- tros tinklo ištraukiant kištuką ar išjungiant dvipolį

jungiklj.

• Prietaisas nėra skirtas naudoti asmenims, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti (taip pat ir vaikams), ar neturintiems patirties arba neišmanantiems prietaiso, nebent naudojamasį prižiūrint asmeniui, atsakingam už jų sauguma, ir laikantis prietaiso naudojimo instrukcijos.
• Būtina ypač atkreipti dėmesį, kad įrenginiu nesi-naudotų vaikai, palikti be priežiūros.
• Patikrinti, ar vardinėje lentelėje nurodyta įtampa atitinka vietos elektros tinklo parametrus.
• Prieš montuojant išvynioti ir išlyginti tinklo laidą.
• Nuimamas pakavimo medžiagas (polietileno maišelius, putplasčio gabaliukus ir pan.) laikyti atokiau nuo vaikų.
• Prieš jungiant gartraukį i tinklą būtina visada patikrinti, ar maitinimo laidas tinkamai prijungtas ir NEPRISPAUSTAS montuojamo gartraukio. Nebai-gus montuoti, nejungti įrenginio i elektros tinklą.
• Draudžiama naudoti gartraukį, jeigu nesudėti aliuminini riebalų filtrai.
• Griežtai draudžiama po gartraukiu ruošti maistą naudojant atvirą liepsną (apipilant spiritu ir pa-degant).
• Išmetamuju duju šalinimo privalomuju techninių ir saugos priemonių taikymo atveju būtina griež-tai laikytis įgaliotų vietos valdymo institucijų iš-duotų reikalavimų.
• Nepriveržti varžtai ir tvirtinimo elementai, kaip reikalaujama šioje instrukcijoje, gali kelti pavojų sveikatai ir gyvybei.
• Kabamiejį gartraukiai veikia tik kvapų sugeria-muoju režimu.
• DÉMÉSIO! Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijo-se, gali kilti pavojų su elektra.

IŠPAKAVIMAS

Prietaisas yra apsaugotas nuo pažeidimų pervežant. Išpakavus prietaisą, pakuotės elementus prašome pasalinti taip, kad nekenktų aplinkai.

Visos pakavimo medžiagos yra nekenksmingos aplinkai, 100 % tinkamos pakartotinai perdirbti ir yra paženklintos reikiamu simboliu.

Dėmesio! Nuimamas pąkavimo medžiagas (polietileno maišelius, putplasčio gabaliukus ir pan.) laikyti atokiau nuo vaikų.

PANAUDOTŲ PRIETAISŲ ŠALINIMAS

Šis prietaisas ženklinamąs perbrauk- to atlieku konteinerio ženklu pagal Europos direktyvą 2012/19/EB. Toks ženklas rodo, kad pasibaigus prieta- so naudojimo laikotarpiui, prietaiso negalima išmesti su kitomis buities atliekomis.

Vartotojas privalo tokį prietaisą atiduoti panaudotų elektrinių ir elektroninių prietaisų surinkėjams. Surinkėjai, taip pat vietos surinkimo taškai, parduotuvės ir įmonės sudaro tinklą, kur galima atiduoti tokią įrangą.

Tinkamai elgiantis šu pănaudota elektrine ir elektro-nine įranga padedama išvengti kenksmingų padari-nių žmonių sveikatai ir aplinkai dėl įrangoje esančių pavojingų medžiagų, netinkamo įrangos laikymo ir perdirbimo.

NAUDOJIMAS

Gartraukio valdymas

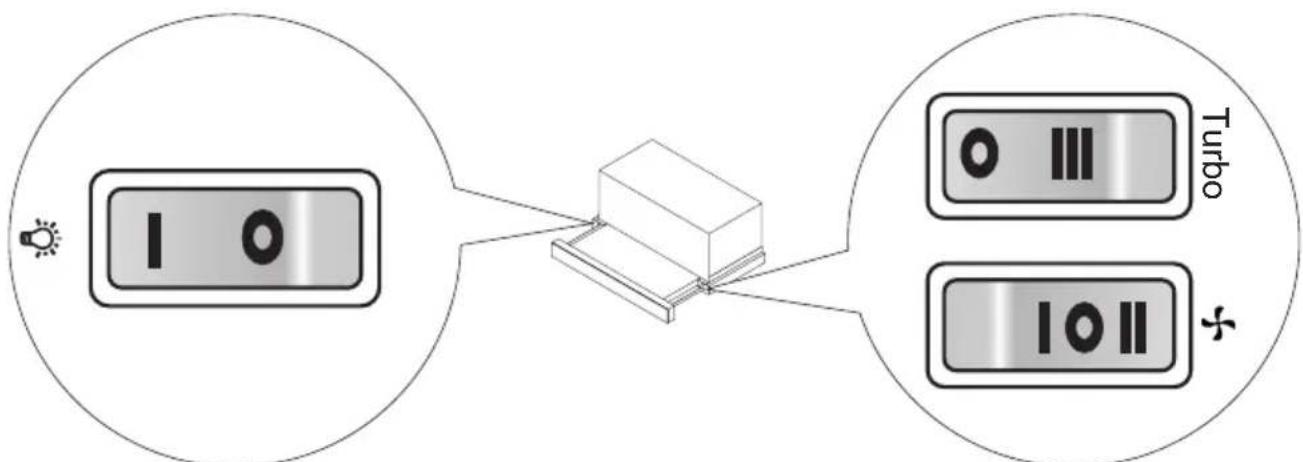

Gartraukio valdymo skydas parodytas 4 piešinyje, priminti pateikiamas ir toliau:

Valdymo skyde yra mygtukų (lopšys). Mygtukai matomi ištraukus teles-kopinį priedą.

Teleskopiniame gartraukyje irengtas kraštinis jungiklis. Kiekvieną kartą, kai ištraukiamas teleskopinis priedas, gartraukis pradeda veikti anks-čiau nustatyta pavara.

Galimos nustatyti pavaros (kai priekis ištrauktas):

I- Žemiausia pavara, Ši pavara naudojama, kai garų yra nedaug.
- Vidutinė pavara. Si pavara naudojama, kai garų yra vidutiniškai, pvz., vienu metu gažinant kelis patiekalus.
■- Aukščiausia pavařa. Ši pavara naudojama, kai garų yra daugiausia, pvz., kepant.
O- Gartraukis išjungtas (ištraukus skydą, nepaleidžiamas gartraukio variklis.

Mygtukas 🌐haudojamas apšvietimui ijungti arba išjungti. Gartraukio apšvietimas veikia nepriklausomai nuo gartrtaukio variklio.

Priklausomai nuo modelio kraštinis jutiklis taip pat išjungia šviesą, kai įstumiamas priekinis skydas.

Kita svarbi informacija apie gartraukio naudojima

Veikimas sugeriamuoju režimu: Šiuo režimu filtruotas atgal gražinamas i patalpą per tam pritaikytas angas. Esant tokiems nustatymams, būtina sumontuoti anglinį filtrą ir rekomenduojama sumontuoti oro pūtimo kreiptuvą (prieinamumas atsižvelgiant i modelį, dažniausia kamino tipo gartraukiams).

Veikimas ištraukiamuoju režimu: Gartraukiui veikiant ištraukiamuoju režimu oras šalinamas laukan specialiu vamzdžiu. Sios parinkties atveju būtina išimti anglinj filtrą. Gartraukis turi būti prijungtas prie oro šalini-mo laukan angos kietu ar lanksčiu vamzdžiu, kurio skersmuo 150 mm arba 120 mm, ir atitinkamais vamzdžio gnybtais, kurių galima įsigyti tvirtinimo detalių parduotuvėse. Prijungimo darbus turėtų atlikti kvalifi-kuotas darbuotojas.

Ventiliatoriaus greitis: Mažiausias ir vidutinis greičiai naudojami įprastinėmis sąlygomis ir esant nedidelei garų koncentracijai. Didžiausias greitis naudojamas tik esant didelei garų koncentracijai, pvz., kepant ar troškinant.

Dėmesio (taikoma tik universaliems gartraukiams): Dėl universalių gar-traukių konstrukcijos gartraukio veikimo režimas keičiamas rankiniu būdu. Veikimo režimo keitimo būdas pateikiamas 8 piešinyje.

Dèmesio (taikoma tik baldų tipo ir teleskopiniams gartraukiams): Sugeriamuoju režimu veikiantiems baldų tipo ir teleskopiniams gartraukiams būtina įrengti oro šalinimo vamzdį. Antrą vamzdžio galą nukreipti į patalpą; šiuo vamzdžiu pučiamas filtruotas oras.

Dèmesio: Kabinamieji gartraukiai veikia tik sugeriamuoju režimu.

VALYMAS IR PRIEŽIŪRA

Priežiūra

Reguliari prietaiso priežiūra ir valymas užtikrina gerą ir netrikdomą gar-traukio darbą bei pailgina jo naudojimo trukmę. Būtina ypač atkreipti dėmesį, kad riebalų filtras ir filtras su aktyvinta anglimi būtų valomi ir keičiami pagal gamintojo nurodymus.

• Nenaudoti sudrėkintų skudurėlių ar kempinių arba vandens srovės.
• Nenaudoti tirpiklių ār alkoholių, nes ĝali ģakuotą paviršių padaryti matini.
• Nenaudoti èsdinančių medžiagų, ypač nerūdijančio plieno paviršiams valyti.
• Nenáudoti kietų, šiurkščių skudurėlių.
• Rekomenduojama naudoti drėgna skudurėlj ir neutralius valiklius.

Dèmesio: Kelis kartus išplovus indaplovėje gali pakisti aliuminio filtro spalva. Pakitusi spalva nerodo trūkumu ir būtinybės keisti filtrą.

Riebalų filtras

Kai gartraukis naudojamas įprastiniu režimu, riebalų filtrą reikėtų valyti kas mėnesį indaplovėje arba rankomis švelniu plovikliu arba skystuoju muilu.

Kaip išmontuoti riebalų filtrą parodyta 5 piešinyje.

Kai kuriuose modeliuose naudojamas akrilinis filtras. Jį būtina keisti bent kartą per 2 mėnesius arba dažniau, jeigu dažnai naudojamas.

Anglinis filtras

Anglinis filtras naudojamas tik tada, kai gartraukis neprijungtas prie vėdinimo vamzdžio. Filtras su aktyvinta anglimi sugeria kvapus iki visiškai prisisotina. Filtras yra netinkamas plauti ir regeneruoti, todėl turėtų būti keičiamas kartą per 3-4 mėnesius arba dažniau, jeigu ypač intensyviai naudojamas.

Anglies filtro modelis ir išardymas pateikti 6 paveiksle.

Apšvietimas

Naudoti lemputes / halogenus / diodų modulius, kurių parametrai yra tokie patys, kaip ir gamykloje sumontuotų. Kaip išmontuoti apšvietimą parodyta 7 piešinyje. Jeigu instrukcijoje nėra piešinio, apšvietimo modulį gali pakeisti tik įgaliotasis servisas.

GARANTIJA, PRIEŽIŪRA PO PARDAVIMO

Garantija

Garantinės paslaugos pagal garantijos lapą Gamintojas neatsako už jokią zala, atsiradusią del gaminio netinkamo naudojimo.

Techninė priežiūra

• Irangos gamintojas pataria visus remonto ir reguliavimo darbus atlikti gamintojo arba igaliotajame technines prieziuros centre. Saugos sumetimais negalima irenginio remontuoti savo nuozjura.
• Rémonto darbai, atliekami reikiamos kvalifikacijos neturincių asmenų, gali kelti rimta pavoju irenginio vartotojo saugumui.
• Minimalus gamintojo, impõrtuotojo ar igaliotojo atštovo siūlomo jrenginio garantijos galiojimo laikotarpis nurodytas garantijos lape.
• Īrengīnys řetenką gaṛantijos, jeigu savo nuoziūra pritaikomas, perdirbamas, pazeidziamos jo plombos ar kitos apsaugos priemonės arba jo dalys ir kitaip savo nuoziūra naudojamas ne pagal naudoji-mo instrukcija.

Kur kreiptis dèl remonto ir pagalbos gedimo atveju

Jeigu jrengini reikia remontuoti, būtina kreiptis i techninės priežiūros centra. Technīnes prieziūros centro adresas ir kontaktinio telefono numeris nurodyti garantijos lape. Pries kreipiantis būtina sužinoti jrenginio serijos numeri, kuris nurodytas vardinėje lentelėje. Kad būtu patogiau, įrasykite jį cia:

Gamintojo deklaracija

Gamintojas deklaruoja, kad šis gaminys atitinka pagrindinius toliau išvardytų Europos direktyvų reikalavimus:

• Žemosios įtampos direktyvos 2014/35/EB
  • elektromagnetinio suderinamumo direktyvos 2014/30/EB
• ekologinio projektavimo direktyvos 2009/125/EB
  • direktyvos RoHS 2011/65/EB

todėl gaminys ženklinamas CE ženklu ir jam išduota atitikties deklaracija, pateikiama rinkos priežiūros įstaigoms.
