Toote tüüp	Kapialune õhupuhasti
Mudel	OTP6233WH
Bränd	Hansa
Mõõtmed (L x S x K)	600 x 500 x 165 mm (umbes 23.6 x 19.7 x 6.5 tolli)
Kaal	Umbes 8 kg (17.6 naela)
Toide	220-240 V ~ 50 Hz
Maksimaalne võimsustarve	160 W
Mootori võimsus	120 W
Valgustus	2 x 1.5 W LED-moodulit
Kiiruste arv	3 + Turbo
Maksimaalne õhuvool	620 m³/h
Müratase (max)	65 dB(A)
Rasvafiltri tüüp	Alumiiniumvõrk, nõudepesumasinakindel
Söefiltri tüüp	Aktiveeritud süsi, vahetada iga 3-4 kuu tagant
Paigaldustüüp	Kapialune, retsirkulatsioon või kanaliga
Kanali läbimõõt	120 või 150 mm
Juhtimistüüp	Mehaanilised lülitid sissetõmmataval paneelil
Ohutusfunktsioonid	Ülekuumenemiskaitse, lasteblokeering (kui rakendatav)
Energiatõhususe klass	B (hinnanguline)
Garantii	2 aastat (standard)

Korduma kippuvad küsimused - OTP6233WH Hansa

Kuidas paigaldada Hansa OTP6233WH õhupuhasti?

Paigalduse peaks läbi viima kvalifitseeritud paigaldaja. Õhupuhastit saab kasutada kanali või retsirkulatsioonirežiimis. Kanaliga versiooni puhul ühendage 120 või 150 mm kanaliga. Retsirkulatsiooni puhul paigaldage aktiivsöefilter. Veenduge, et paigalduskõrgus pliidi kohal oleks vähemalt 650 mm elektripliidi ja 650 mm gaasipliidi puhul. Järgige juhendis olevat üksikasjalikku paigaldusskeemi.

Kuidas puhastada rasvafiltrit?

Puhastage alumiiniumist rasvafiltrit vähemalt kord kuus. Seda võib pesta nõudepesumasinas või käsitsi pehme pesuvahendiga. Õhupuhasti pinna puhastamiseks kasutage niisket lappi ja neutraalset pesuvahendit. Vältige abrasiivseid puhastusvahendeid.

Millal peaksin söefiltrit vahetama?

Aktiivsöefiltrit tuleks vahetada iga 3-4 kuu tagant või tihedamini, kui seda kasutatakse intensiivselt. Seda ei saa pesta ega regenereerida. Vahetage see välja, kui see enam tõhusalt lõhnu ei ima.

Kuidas kasutada õhupuhasti juhtseadmeid?

Õhupuhastil on sissetõmmatav esipaneel. Vabastage paneel, et pääseda ligi lülititele. Kasutage madalat kiirust kergeks toiduvalmistamiseks, keskmist mõõduka suitsu korral ja kõrget tugevaks praadimiseks või grillimiseks. Vajutage Turbo nuppu maksimaalse võimsuse saamiseks. Tuled on sõltumatult juhitavad.

Kas õhupuhastit saab kasutada retsirkulatsioonirežiimis?

Jah. Kui te ei saa ventileerida väljapoole, kasutage retsirkulatsioonirežiimi. Paigaldage aktiivsöefilter (eraldi ostetav) ja õhujuhtiv laba (korstnamudelite puhul). Filtreeritud õhk naaseb tuppa.

Milline on maksimaalne kanali pikkus väljatõmbe korral?

Kanali pikkus ei tohi ületada 4-5 meetrit. Kasutage jäika või painduvat kanalit läbimõõduga 120 või 150 mm. Veenduge, et kanal ei ole ühendatud aktiivsete suitsu- või korstnakanalitega.

Kuidas vahetada LED-tulesid?

Õhupuhasti kasutab LED-mooduleid. Vahetamiseks vaadake juhendi joonist 7. Kui see pole näidatud, võtke ühendust volitatud teenindusega. Kasutage ainult sama spetsifikatsiooniga mooduleid.

Milliseid ettevaatusabinõusid peaksin võtma?

Ärge kunagi flambeerige õhupuhasti all. Ärge jätke lahtist leeki järelevalveta. Puhastage rasvafiltreid regulaarselt tulekahju vältimiseks. Veenduge, et õhupuhasti on kindlalt paigaldatud. Enne hooldust ühendage toide lahti.

Mida teha, kui õhupuhasti ei tööta?

Kontrollige toiteallikat ja veenduge, et pistik on ühendatud. Veenduge, et sissetõmmatav paneel on täielikult väljas (ventilaator käivitub ainult siis, kui paneel on väljas). Kui see ikka ei tööta, võtke ühendust kvalifitseeritud hooldustehnikuga.

Kuidas vahetada väljatõmberežiimilt retsirkulatsioonirežiimile?

Teleskoop- ja sisseehitatud õhupuhastite nagu OTP6233WH puhul muudetakse režiimi paigaldamisel. Kui peate hiljem ümber lülitama, eemaldage kanaliühendus ja paigaldage söefilter. Universaalsete õhupuhastite puhul järgige režiimi käsitsi muutmiseks juhendi joonist 8.

KASUTUSJUHEND OTP6233WH Hansa

Alates tänasest on igapäevased koristustööd kerge-mad kui varem. Seade :Hansa uhenduab endas era-kordse kasutamislihtsuse suure töhususega. Pärast kasutusjuhendiga tutvumist ei ole kasutamine Teile probleemiks.

Vabrikust väljunud seadet kontrolliti enne pakkimist selle ohutuse ja funktsionaalsuse seisukohalt.

Palume kasutusjuhend enne seadme kasutamist tähe-lepanelikult läbi lugeda. Juhendis toodud näpunäidete järgimine aitab Teil vältida seadme ebaõiget kasutamist. Kasutusjuhend tuleb alles hoida ja säilitada kättesaadavas kohas, et seda vajadusel kasutada.

Järgige täpselt kasutusjuhendi instruktsioone, et vältida önnetusjuhtumeid.

Lugupidamisega

Hansa

Haushaltsgeräte

OHUTUSJUHISED

• Ôhupuhastit tuleb kasutada alles pärast käesoleva juhendiga tutvumist
• Seade on ette nähtud kasutamiseks ainult koduses majapidamises.
• Tootja jätab endale võimaluse seadme toimimist mitte mõjutavate muudatuste tegemiseks.
• Tootja ei kanna vastutust toote poolt tekitatud võimalike kahjustuste või tulekahjude eest, kui selle põhjuseks oli käesolevas juhendis toodud reeglite eiramine.
• Öhūpuhasti on ette nähtud keeduaurude eemaldamiseks. Ärge kasutage seda muul otstarbel.
• Väljatõmberežiimil töötav õhupuhasti tuleb ühendada vastava ventilatsioonikanaliga (mitte ühendada kasutusel olevate korsta-, suitsu- või heitgaaside lõõridega). õhupuhasti nõuab õhku väljapoole juhtiva toru paigaldamist. Toru pikkus (sagedamini toru ∅ 120 mm või 150 mm) ei tohiks ulatuda üle 4-5 m. õhu väljavoolutoru on vajalik ka teleskoop- ja mööbliga integreeritud õhupuhastite korral õhuringlusrežiimil töötami- sel.
• Ōhuringlusrežiimil töötav ōhupuhasti nõuab aktiivse söega filtri paigaldamist. Sellisel juhul ei ole vajalik ōhku väljapoole juhtiva toru paigaldamine, soovitatav on ōhuvoo suunaja paigaldami-ne (üksnes lõõriga ōhupuhastid).
• Öhupuhastil on söltumatu valgustus ja väljatöm-beventilaator, mis vöimaldab kahe töökiiruse valikut.
• Sõltuvalt seadme versioonist on õhupuhasti mõel-dud püsivaks paigaldamiseks vertikaalsele seinale gaasi- või elektripliidi kohale (lõõriga ja univer-

saalsed õhupuhastid); laele gaasi- või elektripliidi kohale (rippuvad õhupuhastid); vertikaalsele seinale mööblisse integreerituna gaasi- või elektripliidi kohale (teleskoop- ja integreeritavad õhupuhastid). Enne paigaldamist tuleb kontrollida, kas seina / lae konstruktsioon on vastav õhupuhasti paigalduseks. Mõningad õhupuhastite mudelid on väga rasked.

• Seadme paigalduskõrgus elektri- ja gaasipliidi kohal on toodud joonisel 1 ning tootelehel (seadme tehnilised andmed).
• Ôhupuhasti alla ei tohiks jätta lahtist tuld, juhul kui võtate tulelt nõud, tuleb reguleerida tuli mini-maalseks. Alati tuleb kontrollida, et leek ei väljuks nõude põhja alt, kuna see põhjustab soovimatut energiakulu ja ohtlikku soojuse kontsentratsioo-ni.
• Rasvainetel valmistatavaid toite tuleks pidevalt jälgida, kuna ülekuumenenud rasv võib kergesti süttida.
• Enne igakordset puhastamist, filtri vahetamist või remonditööde alustamist tuleb seadme pistik võrgupesast välja võtta.
• Ohupuhasti rasvafiltrit tuleb puhastada vähemas- ti 1 kord kuus, kuna rasvast läbi imbunud filter on kergesti süttiv.

• Juhul, kui samas ruumis kasutatakse peale õhu-puhasti ka teisi seadmeid, mis ei kasuta elektritoidet (näit. vedelkütusega ahjud, läbivooluga küttekehad, veesoojendid), tuleb hoolt kanda piisava ventilatsiooni eest (õhu juurdevoolu kindlustamine). Ohutu kasutamine on tagatud juhul, kui õhupuhasti ja ruumis olevast õhust söltuvate põletavate seadmete kooskasutamisel on nen-de paigaldamiskohas kindlustatud alarõhk kõige rohkem 0,004 millibaari (see punkt ei kehti, kui õhupuhastit kasutatakse õhuringlussüsteemis).

• Ôhupuhastit ei tohiks kasutada sellele toetumi- seks köögis viibivate isikute poolt.

• Ôhupuhaštit tuleb tihti puhastada nii väljast kui seest (VÄHEMASTI KORD KUUS, pidades kinni käesolevas juhendis toodud hooldusjuhistest). Ôhupuhasti puhastamist või filtrite vahetamist puudutavate põhimõtete eiramine võib põhjustada tulekahju ohtu.
• Juhul kui töitejuhe kahjustub, tuleb see välja va-hetada spetsiaalses remonditöökojas.
• Kindlustage seadme elektrivõrgust eemaldamise võimalus, pistiku eemaldamise teel võrgukontaktist või kahepooluselise lüliti väljalülitamisega.
• Käesolev seade ei ole ette nähtud kasutamiseks piiratud füüsiliste, tajuhäirete või psüühiliste võimetega isikute (sh ka laste) poolt või seadme kasutamise kogemusteta või tundmiseta isikute poolt, juhul kui see ei toimu järelvalve all või kooskõlas seadme kasutamisjuhendiga, mille on edastanud nende isikute ohutuse eest vastutavad isikud.
• Pöörakeerilist tähelepanu sellele, et seadet ei kasutaks järelevalveta lapsed.
• Veenduge, kas andmesildil toodud pinge vastab lokaalsetele toite parameetritele.
• Enne paigaldamist keerake toitejuhe lahti ja pai-nutage sirgeks.
• Pakkimismaterjalid (polüetüleenkotid, vahtpolüstürooli tükid jms.) tuleb lahtipakkimise ajal hoida lastele kättesaamatus kohas.
• Enne õhupuhasti ühendamist toitevõrku tuleb alati kontrollida, kas toitekaabel on õigesti pai-galdatud ega ole väändunud paigaldustööde käigus. Ärge ühendage seadet toitevõrku enne pai-galdamise lõppu.

• Keelatud on ôhupuhastite kasutamine paigalda-mata alumiiniumist rasvafiltritega.

• Ôhupuhasti all on rangelt keelatud toitude val-mistamine avatud tule kasutamisega (flambeeri-mine).

• Tehniliste ja ohutusmeetmete rakendamisel, mis on vajalikud heitgaaside väljajuhtimisel, tuleb rangelt järgide kohalike omavalitsuste poolt keh-testatud eeskirju.
• Kruvide või kinnitavate elementide kinnitamata jätmine vastavalt käesolevale kasutusjuhendile võib tekitada ohtu tervisele ja elule.
• Rippuvad õhupuhastid töötavad ainult õhuring-lusrežiimil.
• TÄHELEPANU! Puudulik kruvide ja kinnitussead-mete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Seda seadet võivad kasutada lapsed alates 8. elu-aastast ning inimesed, kel on vähenenud füüsili-sed, sensoorsed või vaimsed võimed, või väheste kogemuste ning teadmistega isikud, kui neile on antud juhiseid toote turvalise kasutamise kohta ja nad saavad aru kaasnevatest ohtudest. See seade ei ole mõeldud lastele mängimiseks. Lapsed ei tohi seadet ilma täiskasvanu juhendamiseta puhastada ja hooldada.

LAHTIPAKKIMINE

Seade on transpordi ajaks kaitstud vigastuste eest. Pärast seadme lahti-pakkimist palume pakendi elemendid utiliseerida keskkonda mitte ohustaval viisil.

Kõik pakkimisel kasutatud materja-lid on keskkonnasõbralikud, sobivad 100% taaskasutamiseks ja on märqistatud vastava sümboliga.

Tähelepanu! Pakkimismaterjalid (polüetüleenkotid, vahtpolüstürooli tükid jms.) tuleb lahtipakkimise ajal hoida lastele kättesaamatus kohas.

KASUTATUD SEADMETE UTILISEERIMINE

Seade on märgistatud vastavalt EL Direktiivi 2012/19/EU normile. Selli-ne tähistus informeerib, et seda sea-det ei tohi pärast kasutamist panna olmejäätmete juurde.

Kasutaja on kõhustatud andma seade elektri- ja elektrooniliste seadmete kogumispunkti. Kohalikud elektri - ja elektroonikaseadmete 'kogumispunktid, kauplusëd jms. moodustavad toote vastavat utiliseerimist või-maldava süsteemi.

Elektri – ja elektroonikaseadmete õige utiliseerimine aitab vältida inimese tervisele ja looduslikule keskkonnale ohtlikke tagajärgi, mīda põhjustavad ohtlike koostiselementide olemasolu ja seadmete ebaõige ladustamine ja töötlemine.

KÄSITSEMINE

Õhupuhasti juhtimine

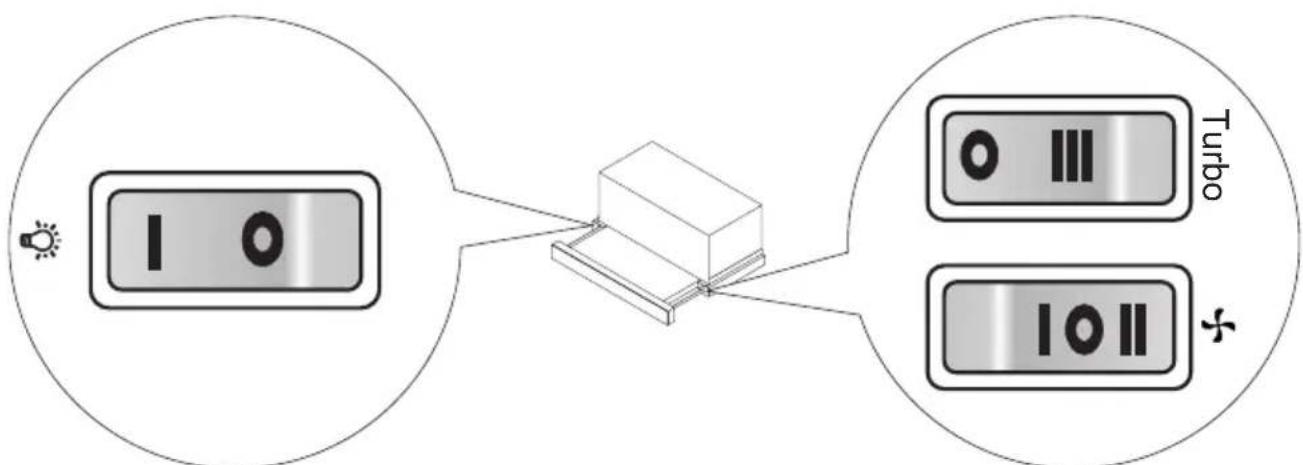

Õhupuhasti juhtpaneel on toodud joonisel 4, vt ka alljärgnevalt:

Juhtpaneel on varustatud nuppudega (hoidikuga). Need on nähtavad pärast teleskooppaneeli eelmaldamist. Teleskoopõhupuhasti on varustatud piirlülitiga Igakordsel teleskooppaneeli eemaldamisel hakkab õhupuhasti tööle etteantud käigul.

Käigu seadistamise võimalus (eemaldatud esipaneeli puhul):

• Madalaim käik. Kasuta seda kiirust juhul, kui auru ei ole väga palju.
• Keskmine kiirus. Kasuta seda kiirust, kui auru on keskmiselt, nt kui keedad mitut toitu korraga.
  ■- Kõrgeim käik. Kasuta seda kiirust, kui auru on vähe, nt praadimise või grillimise ajal.
  O- Ohupuhasti on välja lülitatud (esipaneeli eemaldamine ei põhjusta õhupuhasti mootori käivitamist.

Nuppu tähistusega kasutatakse valgustuse sisse- või väljalülitami-seks. Öhupuhasti valgustus ei söltu öhupuhasti mootori tööst.

Sõltuvalt mudelist piirlüliti lülitab valguse välja ka siis, kui eemaldate esipaneeli.

Muu oluline teave õhupuhasti kasutamise kohta

Õhuringlusrežiim: Selles töövalikus filtreeritud õhk naaseb ruumi selleks kohandatud avade kaudu. Selle seadistusega tuleks paigaldada söefilter ning soovitatav on paigaldada õhu väljalasketoru (saadavus söltub mu-delist, peamiselt korstnatega õhupuhastitel).

Väljatõmbe režiim: Väljatõmberežiimi aktiveerimisel juhitakse õhk ruumist välja spetsiaalse kanali abil. Selle töörežiimi seadistusel tuleb eemaldada söefilter. Ôhupuhasti on ühendatud õhku väljajuhtiva avaga jäiga või elastse toru abil, mille diameeter on 150 mm või 120 mm ja vajalike toruklaṃbrite abil, mis on võimalik saada paigaldusmaterjali-de kauplustest. Ôhupuhasti ühendamist peaks teostama kvalifitseeritud paigaldaja.

Ventilaatori kiirus: Kõige madalamat ja keskmist kiirust kasutatakse normalsetes tingimustes ja madala aurude kontsentratsiooni korral, suurimat kiirust tuleb kasutada aurude suure kontsentratsiooni korral, näit. praadimise või grillimise ajal.

Tähelepanu (puudutab ainult universaalseid õhupuhasteid): Universaalsete õhupuhastite konstruktsioon nõuab õhupuhasti töö käsitsi muutmist. Selle režiimi muutmise viis on illustreeritud joonisel 8.

Tähelepanu (puudutab ainult mööblile paigaldatud ja teleskoopõhupuhasteid): Mööblile paigaldatud ja teleskoopõhupuhastid, mis töötavad õhuringlussüsteemis, nõuavad õhku väljajuhtiva toru paigaldamist. Teine toru ots tuleb suunata ruumi, läbi mille juhitakse välja filtreeritud õhk.

Tähelepanu: Rippuvad õhupuhastid töötavad ainult õhuringlusrežiimil.

PUHASTAMINE JA HOOLDUS

Hooldus

Öhupuhasti regulaarne hooldamine ja puhastamine tagab selle korrapärase ja häireteta töötamise ja pikendab seadme eluiga. Pöörake tähelepanu sellele, et rasvafilter ja aktiisöefilter oleksid puhastatud ja vahetatud vastavalt tootja soovitustele.

• Ârge kasutage märgi lappe või švamme ega voolavat vett.
• Arge kasutage lahusteid ega alkoholi, kuna need võivad lakitud pea-lispinna tuhmiks muuta.
• Årge kasutage söövitavaid ained, eriti roostevabast terasest pindade „puhastamiseks.
• Ärge kasutage kövasid, karedaid lappe
• Soovitav on kasutada niisket lappi ja neutraalseid puhastusvahendeid.

Tähelepanu: Pärast mõnda pesu nõudepesumasinas võib alumiiniumfiltri värvus muutuda. Värvimuutus ei kujuta endast hälvet ega tähenda, et filter tuleb välja vahetada.

Rasvafilter

Rasvafiltrit tuleb puhastada iga kuu tagant õhupuhasti normaalse töö korral nõudepesumasinas või käsitsi nõrga pesuvahendiga või vedelsee-biga.

Rasvafiltri lahtivõtmine on toodud joonisel 5.

Mõningates mudelites on kasutatud akrüülfiltrit. Seda tuleb vahetada vähemalt kord 2 kuu kohta või tihedamini väga intensiivse kasutamise korral.

Söefilter

Söefiltrit kasutatakse eranditult sellisel juhul, kui õhupuhasti ei ole ühen-datud ventilatsioonikanaliga. Söefiltril on lõhnade imamise võime kuni filtri küllastumiseni. Söefiltrit ei saa pesta ega regenereerida, seega tu-leb see välja vahetada vähemasti kord 3 - 4 kuu jooksul või tihedamini, kui kasutate õhupuhastit eriti intensiivselt.

Süsiniku filtri mudel ja lahtivõtmine on näidatud joonisel 6.

Valgustus

Kasutada tuleb samade parameetritega hõõg- / halogeenpirne / diod-mooduleid, kui tehases seadmele paigaldatud valgustuse parameetrid. Valgustuse vahetamine on näidatud joonisel 7. Juhul, kui juhendis ei ole joonist, võib valgustuse mooduli vahetamist teostada üksnes volitatud teenindus.

Garantiiteenused vastavalt garantiikaardile. Produtsent ei vastuta toote ebaoige käitlemise tagajärjel tekkinud kahjude eest.

Teenindus.

• Seadmete tootja soovitab, et köik remonditööd ja regulatiivsed tegevused oleks läbi yiidud Ametliku või tootja poolt Volitatud Teeninduse poolt. Ohutuse töttu seadet iseseisvalt mitte parandada.
• Remont, mida viivad läbi nõutava kvalifikatsioonta inimesed, võib kasutajale tosist ohtu kujutada.
• Pakutava seadme minimäalne garantijaeg tootja, importija või volitatud esindaja poolt on esitatud garantiikaardis.
• Seade kaotab garantii suvalise kohandamise, modifitseerimise, plommide või muude turvaelementide või seadmete osade rikkumise ja muu lubamatu sekkumise seadmesse töttu, mis ei vasta kasutus-juhistele.

Remontitaotlus ja abi rikke korral

Kui seade vajab parandamist, võtke ühendust teeninduskeskusega. Vee-bilehe aadressi ja kontakttelefoni leiate garantiikaardilt. Enne ühenduse võtmist tuleks teada seerianumbrit, mis asub tüübisildil. Kirjutage mu-gavuse huvides ümber alljärgnele väljale:

Tootja deklaratsioon

Tootja deklareerib, et käesolev toode on vastavuses järgmiste EL direktiivide normide põhinõuetega:

• madalpingedirektiiviga 2014/35/EÜ
• elektromagnetilise ühilduvuse direktiiviga 2014/30/EÜ
• keskkonnasäästliku disaini direktiividega 2009/125/EÜ
• direktiiviga RoHS 2011/65/EÜ

ja omab seega € märgistust ning tootele on välja antud vastavusdeklaratsioon, mis on turu suhtes järelvalvet teostavate organite käsutuses.
