Terméktípus	Videó kaputelefon rendszer
Modell	Evolveo DoorPhone AP1
Beltéri monitor kijelző	7" TFT LCD érintőképernyővel, felbontás 1024x600
Külső kamera felbontás	2 MPx, 1080P (H.264)
Éjjellátás	IR megvilágítás akár 7 m-ig (850 nm)
Külső egység védettség	IP65 vízálló
Tápellátás (beltéri monitor)	DC 18V / 1000mA (adapter AC 100-240V)
Teljesítményfelvétel (készenlét / aktív)	Beltéri: 1,5 W / 10 W; Külső: 1 W / 2 W
Csatlakozás típusa	2 vezetékes, polaritás nélkül
Maximális kábelhossz	Akár 120 m 0,75 mm²-es vezetékkel
Üzemi hőmérséklet (beltéri / külső)	-10°C és 50°C / -20°C és 60°C között
Méretek (beltéri monitor)	160 x 240 x 28 mm
Méretek (külső egység)	165 x 95 x 45 mm
Szerelési magasság (külső egység)	145 - 160 cm
WiFi	Beépített WiFi (2,4 GHz) a Smart Life alkalmazás csatlakoztatásához
Memóriakártya támogatás	microSD akár 128 GB
RFID kártyaolvasó	Akár 600 kártya támogatása (1. zóna: 500, 2. zóna: 100)
Elektromos zár vezérlés	Kettős relé kimenet 2 zárhoz (elektronikus vagy mágneses)
Hangkommunikáció	Kihangosított kétirányú hang
Hívás csengési idő	Állítható: 10, 20, 30, 50, 60 másodperc
Testreszabható csengőhangok	6 előre beállított + akár 100 egyedi MP3 fájl (max. 1 MB/db)
Módok	Otthon, Távol (üzenet hagyása), Ne zavarjanak
Smart Life alkalmazás kompatibilitás	iOS és Android (távvezérlés és értesítések)

Gyakran ismételt kérdések - DoorPhone AP1 Evolveo

A monitor képernyője fekete vagy nem reagál. Mit tegyek?

Győződjön meg arról, hogy a monitor megfelelően csatlakozik az eredeti tápegységhez. Multiméterrel ellenőrizze, hogy a tápegység kimenete 18 V DC. Ha nincs feszültség, tesztelje a fali csatlakozót; ha a csatlakozó élő, a tápegység hibás lehet. Látogasson el a www.evolveo.com oldalra cserealkatrészért.

A kép vagy hang nem tiszta, vagy a készülék nem csörög.

Ideiglenesen csatlakoztassa a monitort és a kaputelefont egy rövid kábellel a vezetékezési problémák kizárásához. Állítsa be a képbeállításokat (fényerő, kontraszt, szín) és a hangerőt. Győződjön meg arról, hogy a kaputelefon hangereje megfelelően van beállítva a beállításokban.

Miért párásodik be a kamera lencséje?

A páralecsapódás főleg hideg időben jelentkezik a fal és a külső egység közötti hőmérsékletkülönbség miatt. Ha bepárásodik, szárítsa meg alaposan az egységet, és ellenőrizze a szerelést a tömítés javítása érdekében.

A kaputelefon spontán csörög, anélkül, hogy bárki lenne az ajtónál.

A kaputelefon állomásba bejutó nedvesség rövidzárlatot okozhat a zároló kapcsolón. Szerelje szét a külső egységet, szárítsa meg teljesen, és vigyen fel víztaszító elektronikai lakkot a megismétlődés megelőzésére.

Hogyan állítsam be a Smart Life alkalmazást?

Győződjön meg arról, hogy telefonja ugyanahhoz a 2,4 GHz-es WiFi hálózathoz csatlakozik, mint a monitor. Töltse le a Smart Life alkalmazást a Google Play-ből vagy az App Store-ból, regisztráljon fiókot, és kövesse az alkalmazás lépéseit az eszköz hozzáadásához (keresés, párosítás, hozzáadás, kész).

Használhatok RFID kártyákat az ajtó nyitásához?

Igen. A külső egység rendelkezik RFID olvasóval, amely akár 600 érintés nélküli kártyát támogat két zónában. Lépjen be a beállítási módba (nyomja meg a távirányítón a *#1234# gombot), majd használja a vezérlőt a kártyák hozzáadásához vagy eltávolításához a kézikönyvben leírtak szerint.

Hogyan csatlakoztassak egy második monitort?

A kaputelefon funkcióhoz csatlakoztassa a második monitort 2 vezetékes kábellel az első monitor CN5/CN6 csatlakozóihoz. Győződjön meg arról, hogy mindkét monitor ugyanazzal a Szobaazonosítóval rendelkezik a beállításokban. Hosszabb kábelek esetén szükség lehet a tápegység frissítésére.

Az ajtózár nem nyílik, amikor megnyomom a nyitás gombot.

Ellenőrizze a vezetékek épségét és mérje meg a feszültséget a zár kapcsain. A zárnak 12 V szükséges a működéshez; ha alacsonyabb, használjon vastagabb vezetékeket vagy biztosítson megfelelő tápegységet. Ellenőrizze a zár típusát (elektronikus vagy mágneses) és a kaputelefon állomás jumper beállításait.

Fütyülő vagy visszacsatolási hang hallható hívások közben.

A visszacsatolást a kaputelefon állomás kimenő hangjának töredezettsége és újraerősítése okozza. Csökkentse a monitor hangszóró hangerejét a visszacsatolási hurok megszüntetéséhez.

Hogyan tisztítsam és karbantartsam a készüléket?

Tisztítás előtt húzza ki a monitort az áramforrásból. Csak nedves ruhával törölje le. Kerülje a TV-vevők, magas páratartalom vagy közvetlen napfény közelébe helyezést. Ne szerelje szét a monitort vagy a kaputelefon állomást.

HASZNÁLATI ÚTMUTATÓ DoorPhone AP1 Evolveo

HASZNÁLATI UTASÍTÁS 88

MONITOR INTERFÉSZ....89

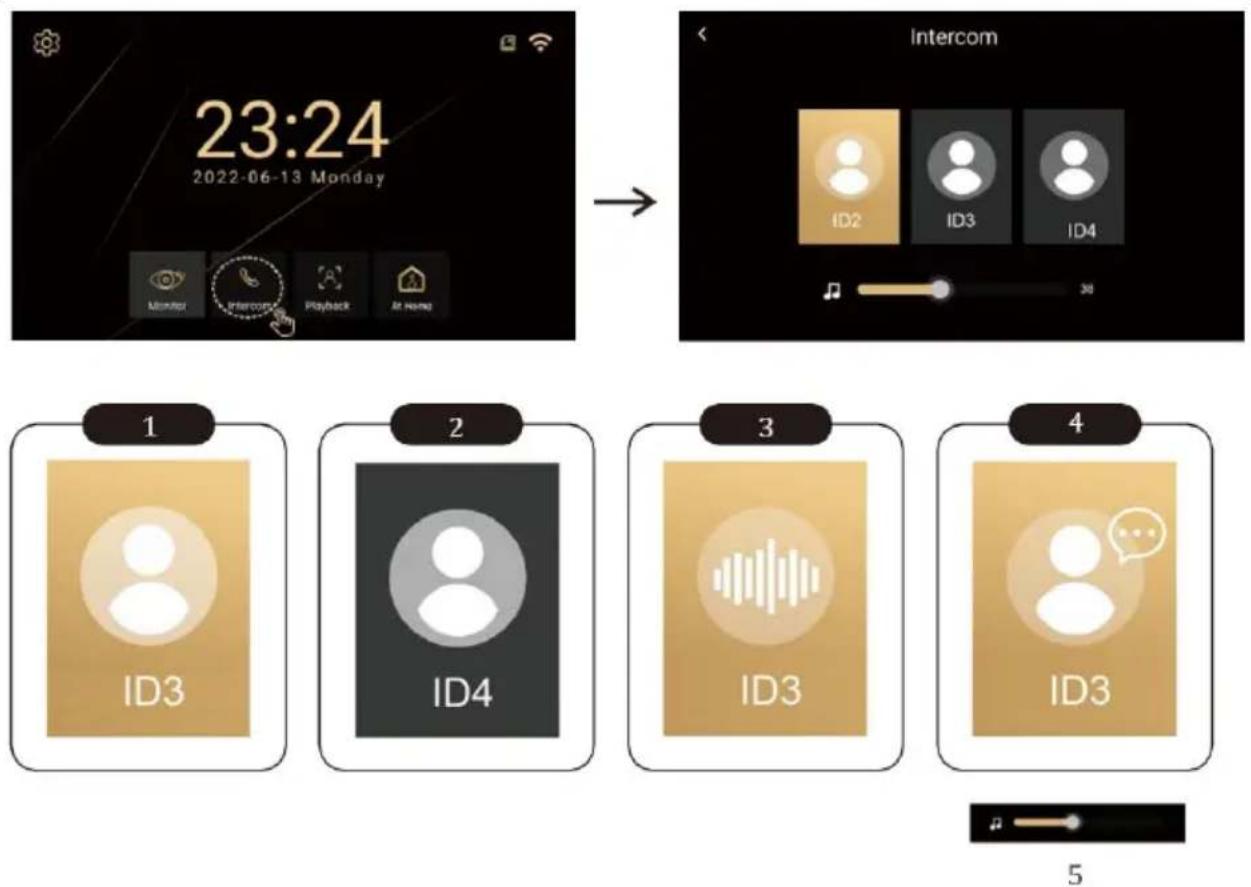

INTERCOM 90

JÁTÉK....90

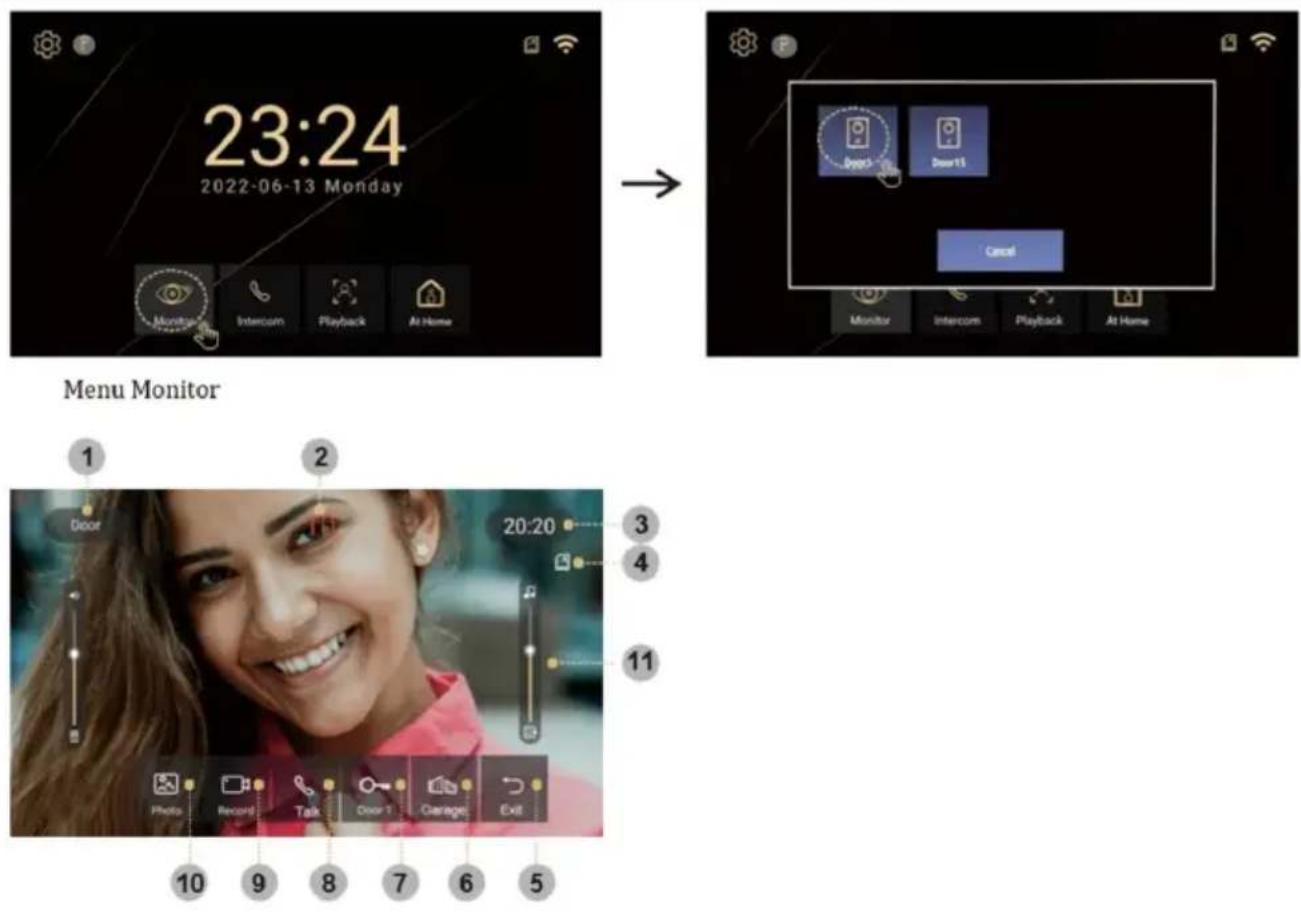

MONITOR INTERFÉSZ....91

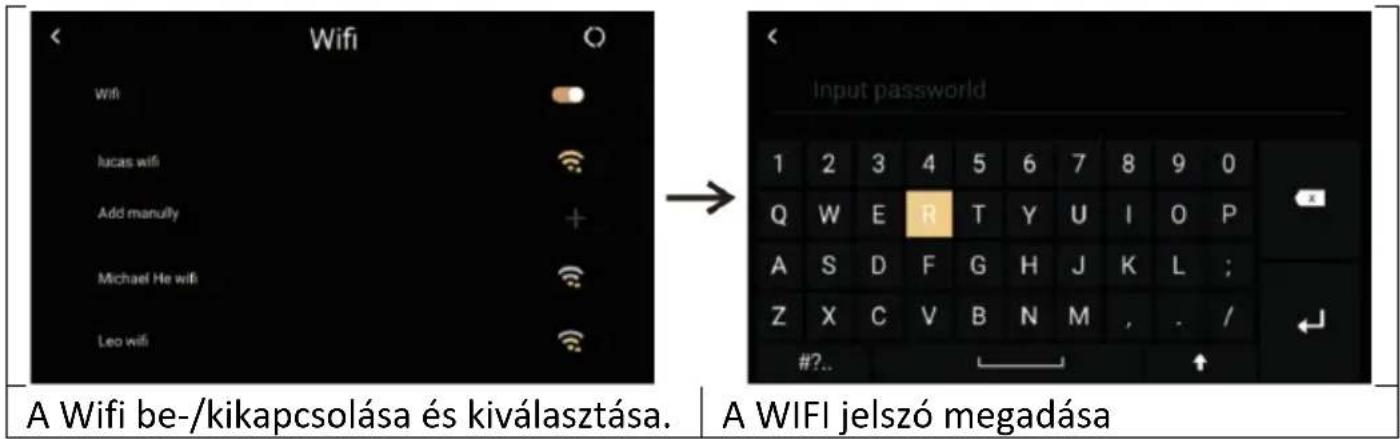

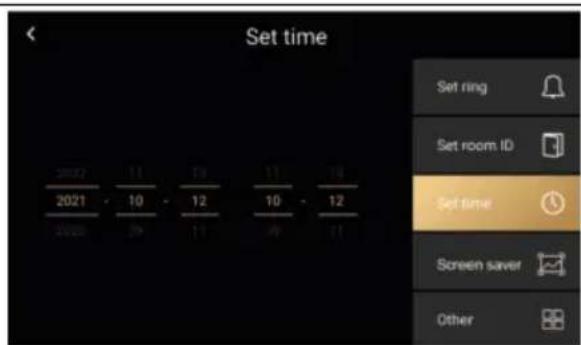

BEÁLLÍTÁSOK....92

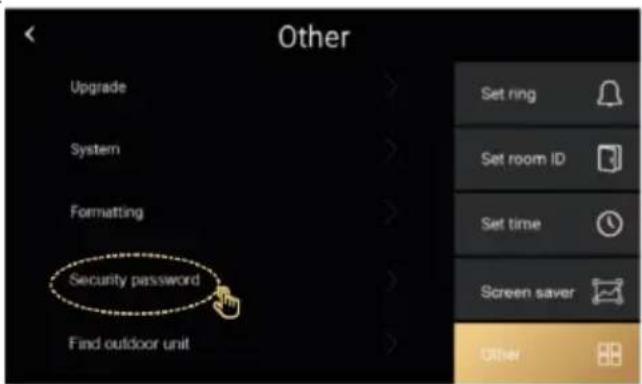

EGYÉB BEÁLLÍTÁSOK 95

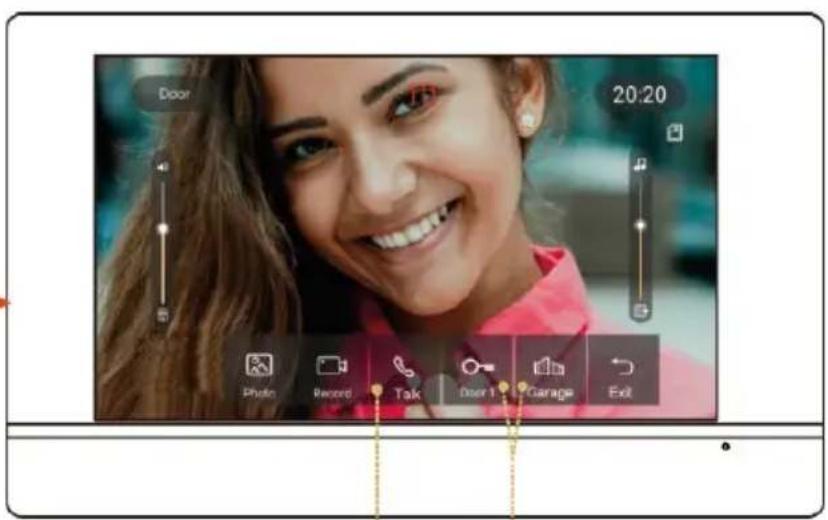

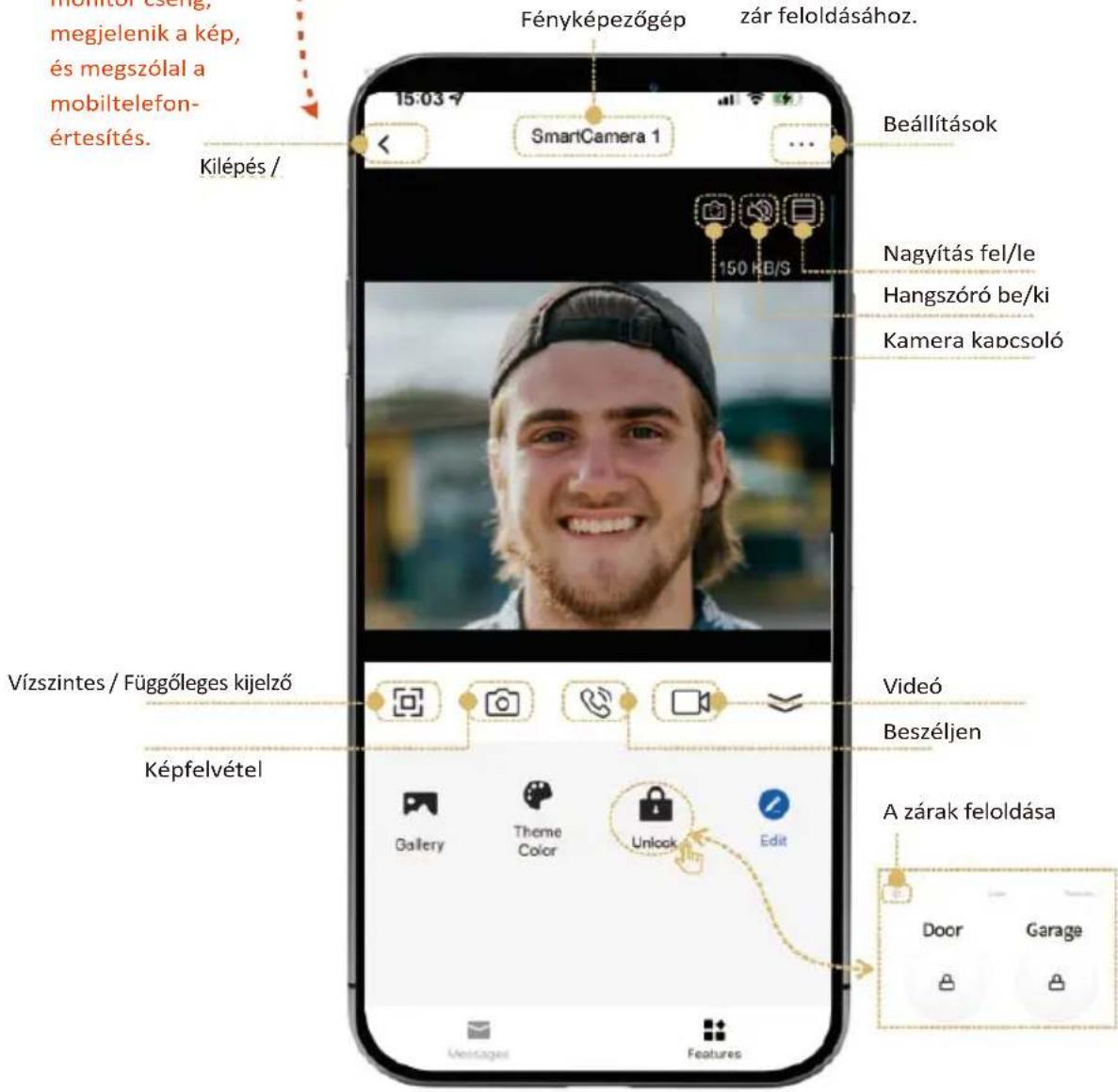

A VIDEOTELEFON ÉS A KAPUTELEFON VEZÉRLÉSÉNEK LÉPÉSEI 96

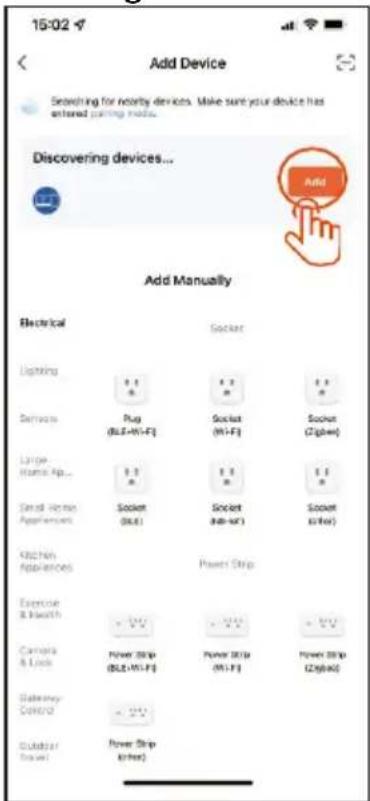

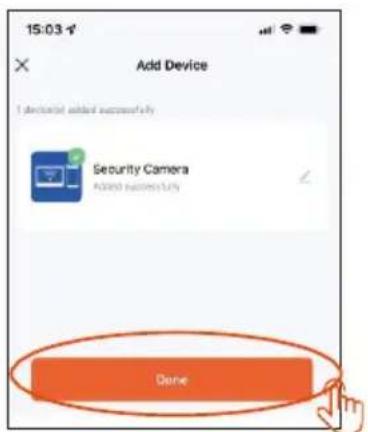

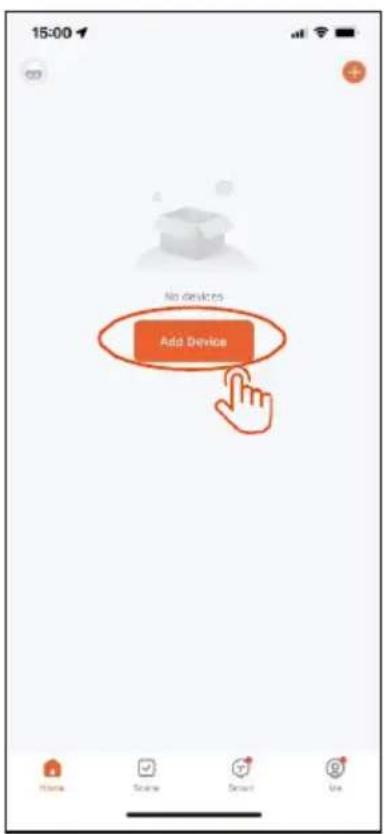

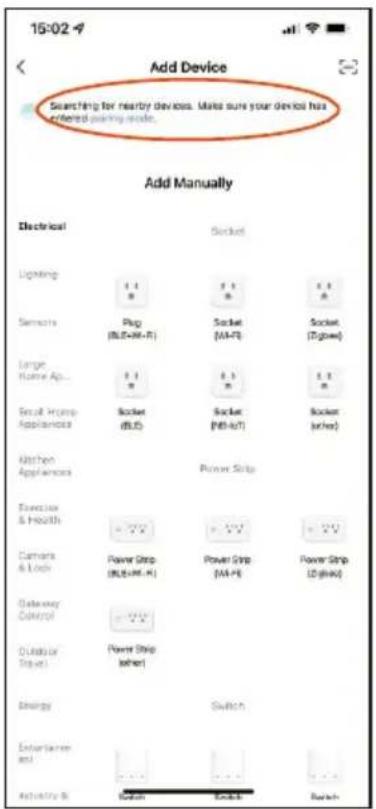

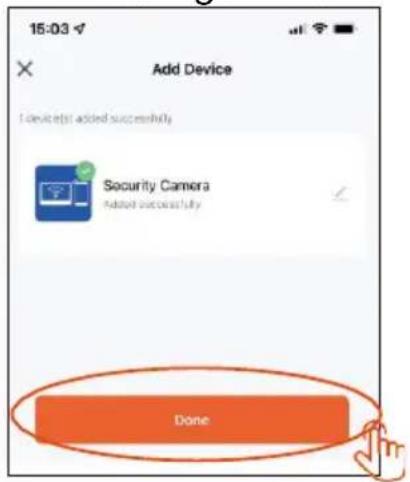

SMART LIFE ALKALMAZÁS HOZZÁADÁSA ÉS CSATLAKOZTATÁSA 97

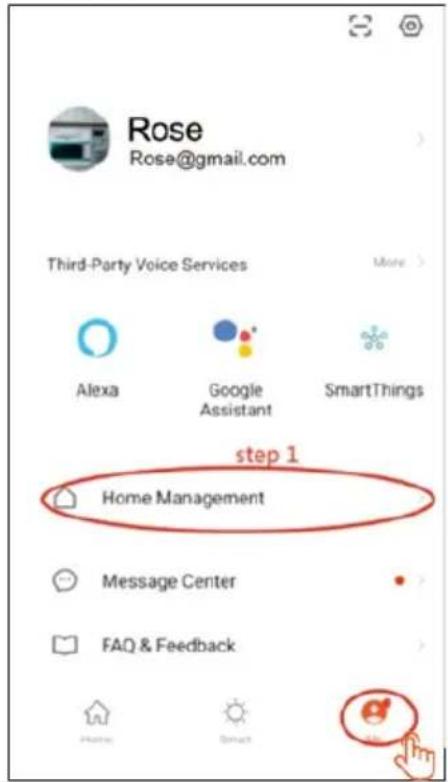

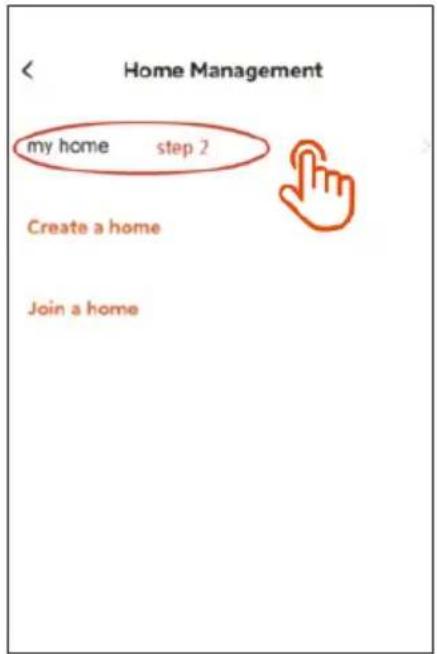

Hogyan kell elküldeni a "Smart Life" 98

A MONITOR ÉS A KÜLTÉRI EGYSÉGEK TELEPÍTÉSE....99

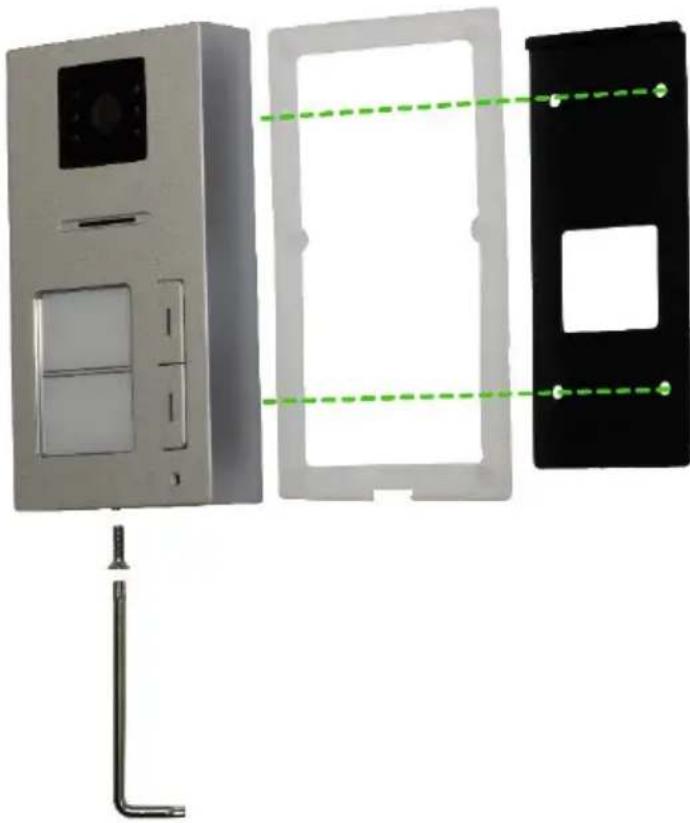

A KÜLTÉRI EGYSÉG FELSZERELÉSE AP1 99

AZ AP2 KÜLTÉRI EGYSÉG CSATLAKOZTATÁSA.... 100

BERENDEZÉSEK KARBANTARTÁSA 100

BIZTONSÁGI FIGYELMEZTETÉS....100

A LEGGYAKORIBB PROBLÉMÁK MEGOLDÁSA.... 101

A RENDSZER ALAPVETŐ FUNKCIÓI ÉS LEHETŐSÉGEI

• a tulajdonos kommunikációja a látogatókkal
  • a ház fokozott biztonsága
  • elektromos ajtózár vezérlés
• a látogató vizuális ellenőrzése a házba való belépés előtt
• a kamera előtti terület infravörös megvilágítása, amely még 0 Lux-os megvilágításban is tiszta képet biztosít.
  • 7" TFTLCD kijelző
  • Kihangosított kommunikáció
  • csengőhangok kiválasztása

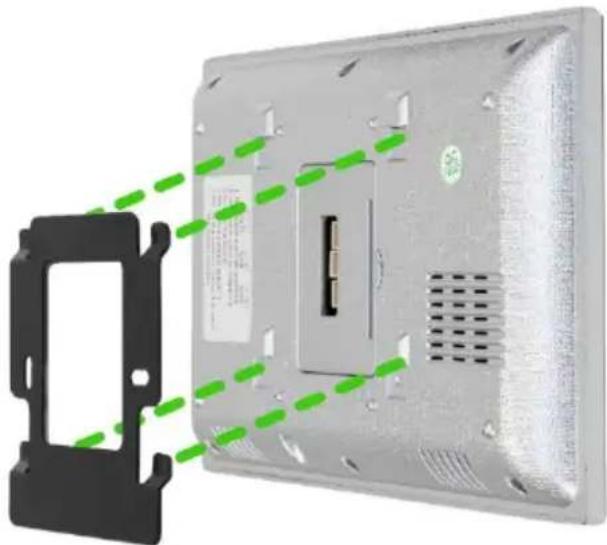

  • a videofon falra akasztásának lehetősége

CSOMAGOLÁS

A doboz kinyitása után ajánlott a tartalmat az alábbi lista szerint ellenőrizni:

• monitor (AP2 modell esetén 2 monitor tartozik hozzá)
• rögzítőkeret a monitorhoz
- rögzítőcsavarok
- ajtókamera egység
- szerelőkeret a kameraegység felületre történő felszereléséhez + tömítés
- tápegység (2 tápegységet tartalmaz az AP2)
- csatlakozókkal ellátott kábelek az összekapcsoláshoz.

MÜSZAKI ELŐÍRÁSOK

Beltéri egység

• 7" LCD monitor érintőképernyővel
• Tápegység: Bemenet: AC 100-240V Kimenet: DC 18V 1000mA
• Készenléti energiafogyasztás 1,5W és munkamód 10W
• Csatlakozás: 2 PINS
• Megfigyelési idő: 30 másodperc
• Működési hőmérséklet: -20°C - +60°C
• Méretek (h/w/h): 160 x 240 x 28mm

Kültéri egység

• Egygombos ajtóállomás - szálcsiszolt alumínium
• Professzionális CCD kamera IR megvilágítással
• Készenléti/működési üzemmód 1W

• Éjszakai fény: 7m – IR LED 850nm

• Működési hőmérséklet -20°C - +60°C

• Szerelési magasság: 145 - 160cm
• Méretek (h/w/h): 165 x 95 x 45mm

1) Rendszer: Linux
2) Csatlakozási módszer: 2 vezeték polaritás nélkül, átmérő 0,75 mm2
3) Funkciók: Videokommunikáció, monitor, feloldás
4) Felbontás: 1024*600
5) A kommunikáció módja: Kétirányú hang

6) Hívási idő: 60 másodperc
7) Tápfeszültség bemenet: 6W; készenléti állapot: 2,5W
8) memória/videokártya, WiFi
9) Működési feszültség: DC 18-24V
10) Munkahőmérséklet: -10°C - 50 °C
11) Maximális kapacitás: 128GB

CN11: Csatlakozás a DC 18V-os tápegységhez.

CN6: Kültéri/ajtóegységhez vagy más beltéri monitorhoz való csatlakoztatás

CN5: Belső monitorhoz való csatlakoztatás.

INFORMACE O PRODUKTU EVOLVEO DOORPHONE AP1

1) Cím: Kültéri/ajtós állomások
2) Felbontás: 2MPx 1080P
3) Video streaming: H.264
4) Kommunikáció: Két vezeték polaritás nélkül
5) Funkciók: Videó- és hangátvitel
6) Hívási idő: 60 másodperc
7) Vízálló: IP65
8) Éjszakai látás: igen
9) Készenlét: 1W
10) Munkateljesítmény: 2W
11) Feszültség: DC 18-24V
12) Munkahőmérséklet: -10 °C - 50 °C
13) Csatlakozás: 2 vezeték polaritás nélkül
14) Zárak: 2x relék

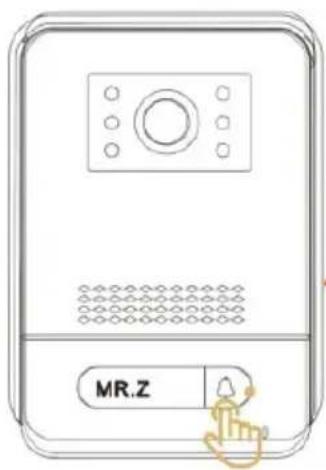

Előlnézet

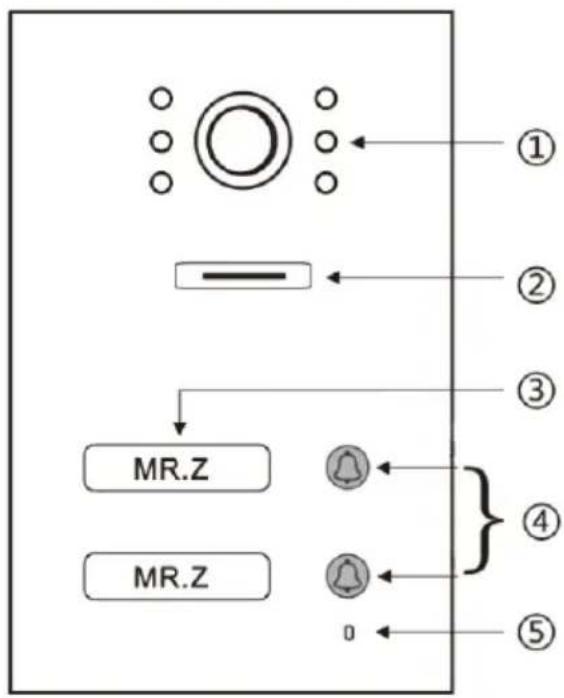

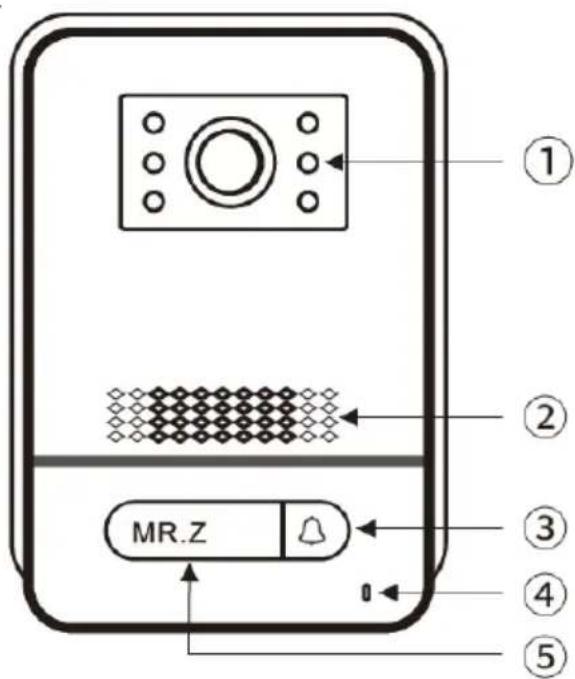

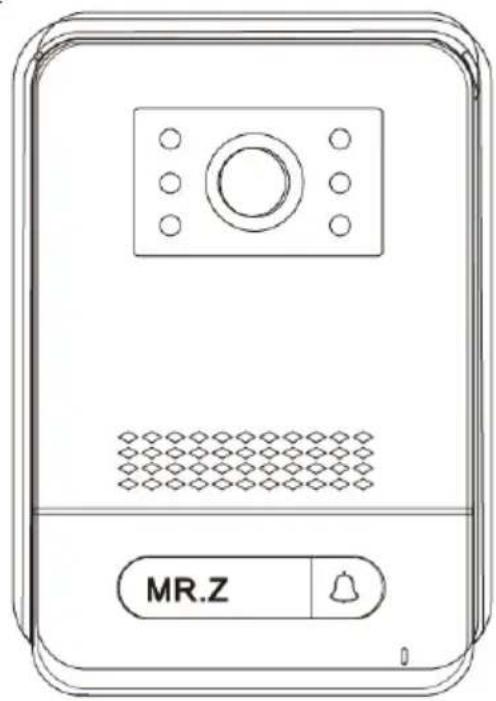

1) Kamera
2) Hangszóró
3) Csengő gomb
4) Mikrofon
5) Névtábla

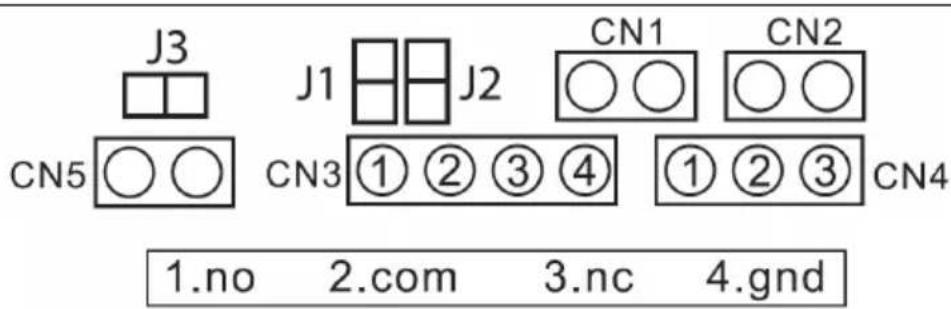

Hátsó nézet

1. NEM 2. COM
2. NC 4. GND
3. jumper: CN3 tápkimenetként csatlakoztatható, CN3 tápkimenet nélkül leválasztható.
4. jumper: CN3-nak megfelelő lekapcsolás az elektronikus zár csatlakoztatásához.
5. jumper: az ajtóállomás azonosítójához, csatlakoztatás 1-es azonosítóként, leválasztás 2-es azonosítóként.
   CN1: a záró véggombhoz CN3.
   CN2: a záró véggombhoz CN4.
   CN3: Az 1. zárhoz (az ajtóállomás képes áramot biztosítani az elektronikus zárnak, a mágneses zárat külső áramforráshoz kell csatlakoztatni).
   CN4: A 2. zárhoz (a zárnak külső tápegységhez kell csatlakoznia, NO és COM mágneses zárhoz, NC és COM elektronikus zárhoz).


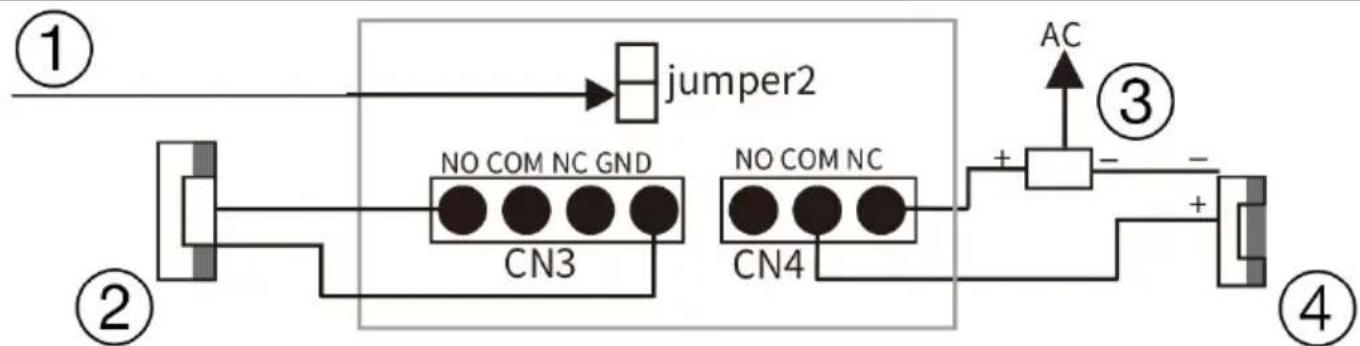

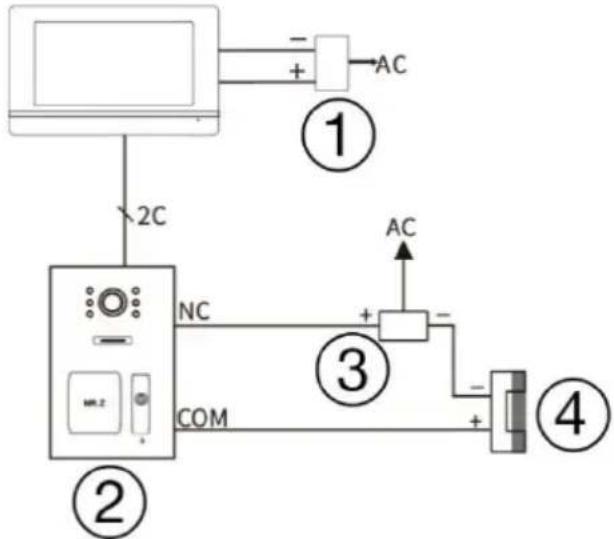

Részletes csatlakozás A zár diagramjával

1) csatlakozás kimeneti teljesítményként
2) elektromos zár

3) tápegység

4) Mágneses zár

(1 kültéri állomás 1 beltéri monitorhoz)

1) hálózati adapter
2) kültéri állomások

3) tápegység
4) Mágneses zár

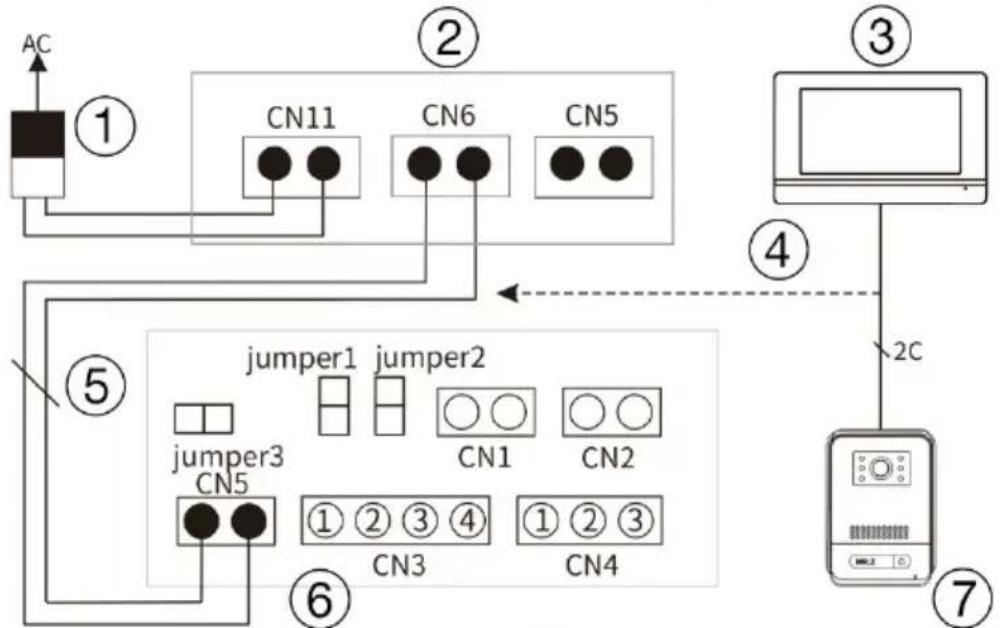

Részletes kapcsolási rajz

1) bemenet/adapter
2) belső monitor hátulnézet
3) belső monitor
4) csatlakozási részlet 2 vezeték

5) 2 vezeték
6) Kültéri egység csatlakozói
7) kültéri állomások

Megjegyzés: 18V1A adapter tápegységként:

1. Átmérő 0,2 mm 2 vezeték - kábel hossza max. 40 méter.
2. Átmérő 0,5 mm 2 vezeték - kábel hossza max. 80 méter.
3. Átmérő 0,75 mm 2 vezeték - kábel hossza max. 120 méter.

INFORMACE O PRODUKTU EVOLVEO DOORPHONE AP2

Előlnézet

1) Kamera
2) Hangszóró
3) Névtábla
4) Hívás gomb
5) Mikrofon

Kilátás a kültéri állomásra

1. NEM 2. COM 3. NC 4. GND

CN3: Az 1. zárhoz (az ajtóállomás az elektronikus zárat tudja táplálni, a mágneses zárat külső tápegységhez kell csatlakoztatni).

CN4: A 2. zárhoz (a zárat külső áramforráshoz kell csatlakoztatni, NO és COM a mágneses zárhoz, NC és COM az elektronikus zárhoz van csatlakoztatva).

CN5: Belső monitorhoz való csatlakoztatás

CN1: Zár vezérlógomb 1 (CN3). A gomb közvetlenül vezérli a zárat alkalmazás vagy belső egység nélkül - bármelyik gomb használható.

CN2: Zárvezérlő gomb 2 (CN4) Ez a gomb közvetlenül, alkalmazás vagy belső egység nélkül vezérli a zárat - bármelyik gomb használható.

SW1: leválasztás, mint CN3 az elektronikus zár csatlakoztatásához.

SW2: CN3 tápkimenetként csatlakoztatható, CN3 tápkimenet nélkül leválasztható.

SW4: Állomásunk azonosítója.

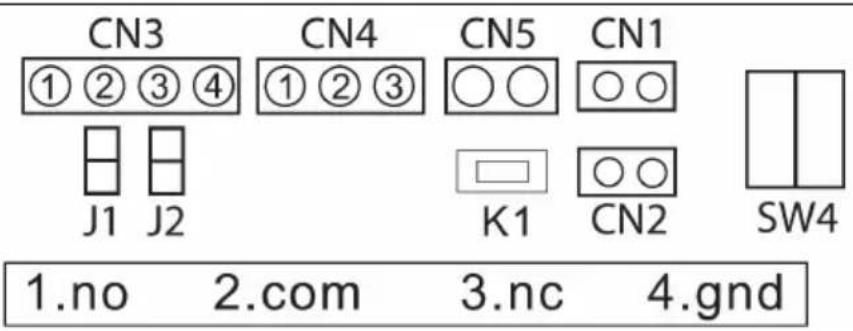

K1: RFID kártya tanulási gomb

TERMÉKINFORMÁCIÓ

? Állomásunk azonosítója (SW4 Dip-beállítás).

DIP SWITCH		Állomás azonosító ourdoor	DIP SWITCH		Állomás azonosító ourdoor
		1			5
		2			6
		3			7
		4

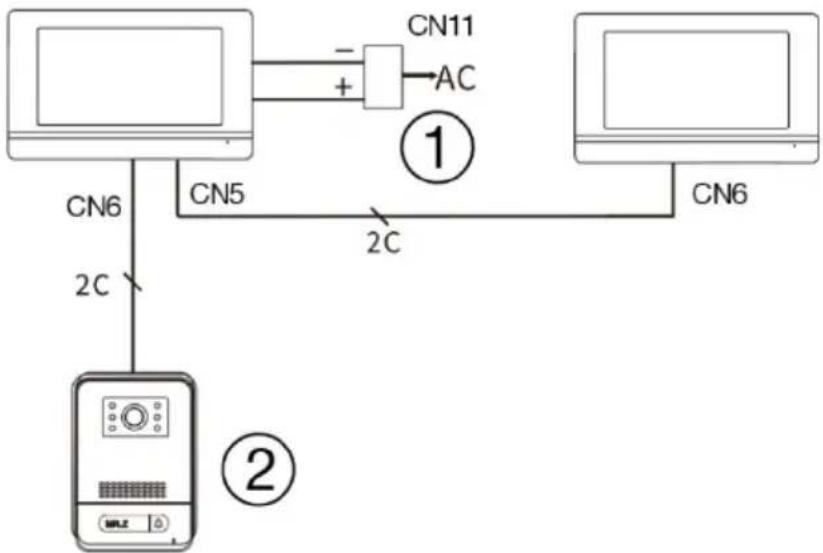

2 MONITOR CSATLAKOZÁSI DIAGRAMJA - INTERCOM FUNKCIÓ

(1 kültéri állomás max. 2 beltéri monitorhoz)

2) kültéri állomások

Megjegyzés: 18V1A adapter központi tápegységként:

1. Átmérő 0,2 mm 2 vezeték max. 20 méter hosszú.
2. Átmérő 0,5 mm 2 vezeték max. 50 méter hosszú.
3. Átmérő 0,75 mm 2 vezeték max. 100 méter hosszúság

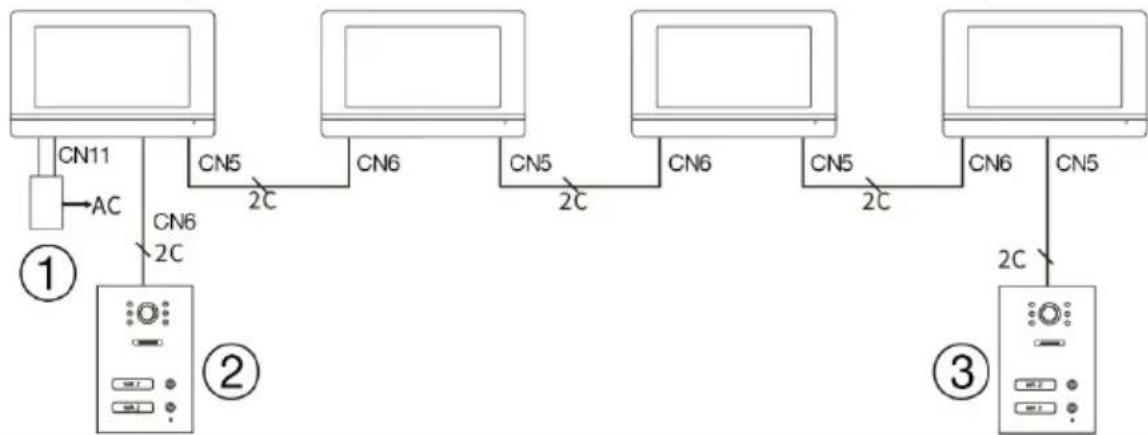

(2 kültéri állomás max. 4 beltéri monitorhoz)

1) tápegység

2) kültéri állomások

3) kültéri állomások

Megjegyzés: 18V1A adapter központi tápegységként:

1. Átmérő 0,2 mm 2 vezeték max. 20 méter hosszú.
2. Átmérő 0,5 mm 2 vezeték max. 50 méter hosszú.
3. Átmérő 0,75 mm 2 vezeték max. 100 méter hosszú.

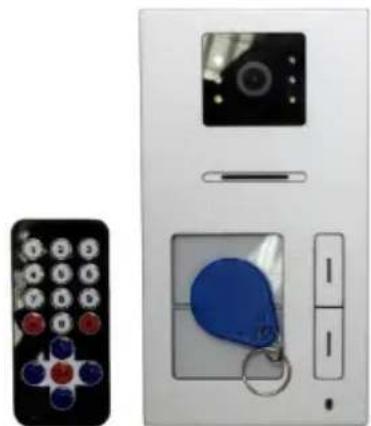

RFID KÁRTYAOLVASÓ - BEÁLLÍTÁSOK

A kültéri állomáshoz való hozzáférés-ellenőrzés beállításának lépései:

2 zóna RFID-kártyák tanulására, 1. zóna 500 érintésmentes kártyához, 2. zóna 100 érintésmentes kártyához.

1. A beállítási módba való belépéshez: használja az IR-távirányítót az ajtóállomás- olvasó közelében, majd nyomja meg a *# 1234 # gombot a beállítási módba való belépéshez (gyári alapértelmezett jelszó 1234).

2. Kártyák beállítása az 1. zónában

a. Belépés a beállítási módba
b. Kártyák hozzáadása: nyomja meg a vezérlő 1-es gombját (hosszú "biii..." hangjelzés), csatlakoztassa az RFID-t (egy rövid "bi" hangjelzés jelzi a sikeres

hozzáadást). Nyomja meg a ** gombot a kilépéshez (ha a "bibi" hang hallatszik, az azt jelenti, hogy a kártyát már felhasználták.".

c. Az 1. zóna kártyáinak eltávolításához: nyomja meg a vezérlőn a 2 gombot, csatlakoztassa az eltávolítani kívánt RFID-kártyát az ajtóegységhez, majd nyomja meg a ** gombot a kilépéshez.

3. Kártyák beállítása a 2. zónában

a. Belépés a beállítási módba
b. Kártyák hozzáadása: nyomja meg a 7-es gombot a vezérlőn (hosszú "biii..." hangjelzés), csatlakoztassa az RFID-t (egy rövid "bi" hangjelzés jelzi a sikeres hozzáadást). Nyomja meg a ** gombot a kilépéshez (ha a "bibi" hang hallatszik, az azt jelenti, hogy a kártyát már felhasználták.".
c. A 2. zóna kártyáinak eltávolításához: nyomja meg a vezérlőn a 2 gombot, csatlakoztassa az eltávolítani kívánt RFID-kártyát az ajtóegységhez, majd nyomja meg a ** gombot a kilépéshez.

4. A rendszergazdakártya beállítása és kártyák hozzáadása a rendszergazdakártya használatával

a. Belépés a beállítási módba
b. Admin kártya hozzáadása az 1. zónához: nyomja meg a 00 gombot a vezérlőn, csatlakoztasson egy kártyát admin kártyaként, majd nyomja meg a ** gombot a kilépéshez. Ezután csatolja az 1-es rendszergazdai kártyát, majd egy új felhasználói kártyát. A hozzáadás befejezéséhez illessze vissza a rendszergazdai kártyát.
c. Admin kártya hozzáadása a 2. zónához: nyomja meg a 33-as gombot a vezérlőn, csatlakoztasson egy kártyát admin kártyaként, majd nyomja meg a ** gombot a kilépéshez. Ezután csatolja az 1-es rendszergazdai kártyát, majd egy új felhasználói kártyát. A hozzáadás befejezéséhez illessze vissza a rendszergazdai kártyát.
d. Admin törlókártyák beállítása: nyomja meg a 66-os gombot, cseréljen ki egy kártyát admin törlókártyaként, majd nyomja meg a ** gombot a kilépéshez. Csatolja a rendszergazdai kártyát a törléshez és a felhasználói kártyát a nagyításhoz. Kártyaazonosító törléshez. Végül a kilépéshez cserélje ki az admin lapot a törlésre.

5. Minden kártya törlése

a. Belépés a beállítási módba
b. Az összes kártya törléséhez írja be a 99-et. 5 másodperccel később egy hosszú bi...hangjelzés hallható, ami a sikeres törlést jelzi.

6. Az alapértelmezett jelszó módosítása

a. Belépés a beállítási módba
b. Nyomja meg a 8-as gombot, majd adja meg a 4 számjegyet a beállítások új jelszavaként. Nyomja meg a # gombot a megerősítéshez. Ezután adja meg

ugyanazt az új jelszót, és erősítse meg újra a #. Nyomja meg a ** gombot a kilépéshez.

7. K1 gomb beállításai

a. A gyári alapértelmezett jelszó visszaállítása

i. Nyomja meg a K1 kapcsolót az ajtóállomás hátoldalán, és töltse fel a tápellátást, amíg a bi hangjelzés meg nem szólal.- A jelszó visszaáll a gyári 1234-es értékre.

b. Adminisztrátorkártya beállításai

i. Belépés a beállítási módba

ii. Nyomja meg egyszer a K1 gombot, és csatlakoztasson egy új 1. zóna adminisztrátorkártyát.

iii. Nyomja meg másodszor a K1 gombot, és csatlakoztasson egy új 2. zóna adminisztrátorkártyát.

iv. A kártyák törléséhez nyomja meg harmadszor a K1 gombot, és helyezze be a rendszergazdai kártyát.

v. A kilépéshez nyomja meg negyedszer a K1 kapcsolót.

HASZNÁLATI UTASÍTÁS

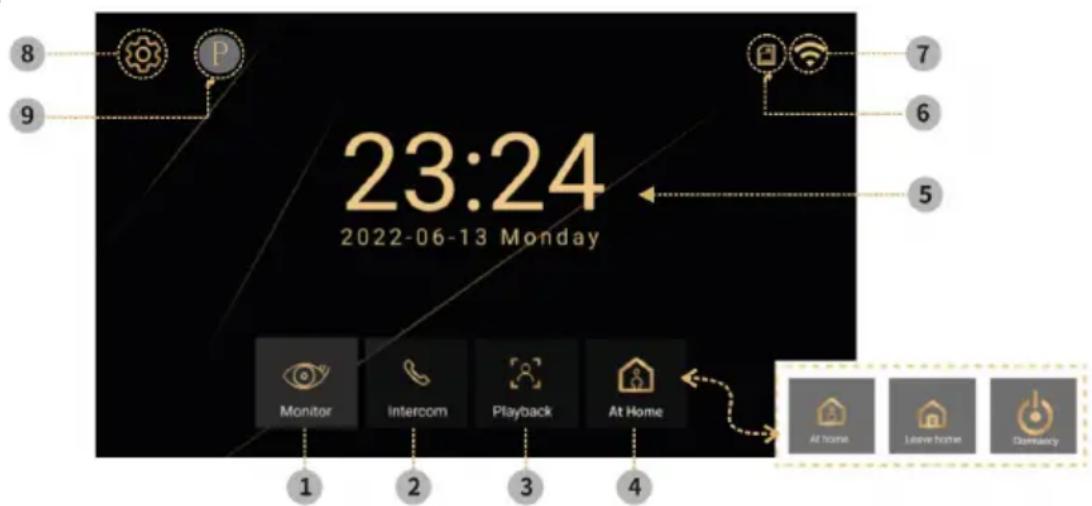

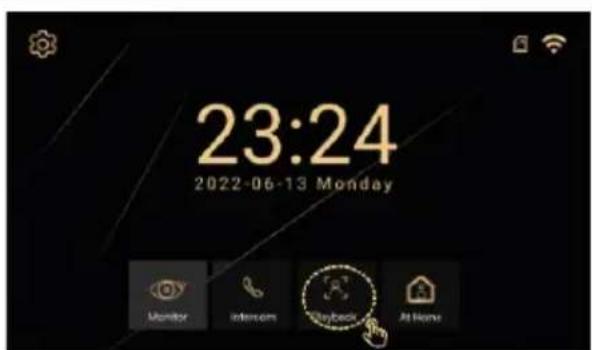

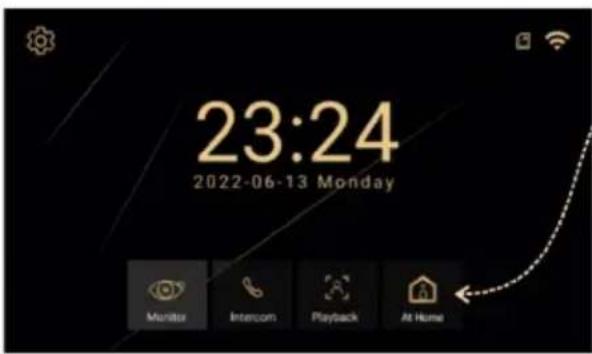

1) Monitor - kép/videó készítése, hívás, kapcsolás, monitorozás
2) Intercom - hívás és intercom más monitorokkal
3) Naplók - Mentett fényképek és videók

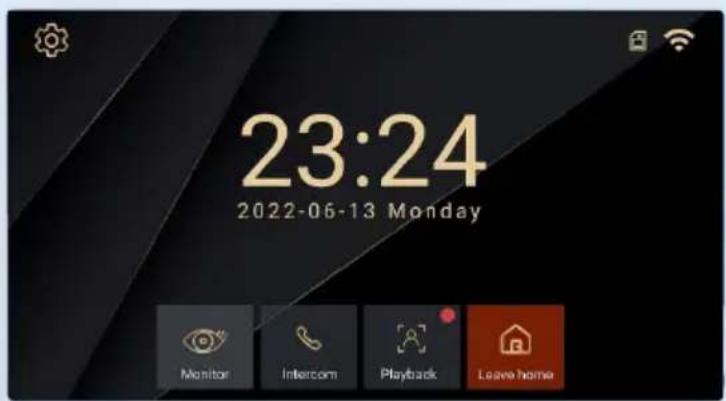

4) üzemmód - 3 üzemmód, Otthon, Otthon elhagyása, Alvás

5) Idő és dátum kijelzés

6) SD memóriakártya állapota

7) Wifi állapot

8) Beállítások - Csengőhang beállítások, Szobaazonosító beállítások, Időbeállítások, Képernyőkímélő, Egyéb

9) P- Felhasználói kézikönyv

1) Kiválasztott ajtóállomások
2) Monitor és hívásidő visszaszámlálás
3) Rendszeridő
4) SD memóriakártya állapota
5) Megszüntetés/visszatérés
6) Az ajtó kinyitása 2

7) Az ajtó kinyitása 1
8) Válasz
9) Felvétel

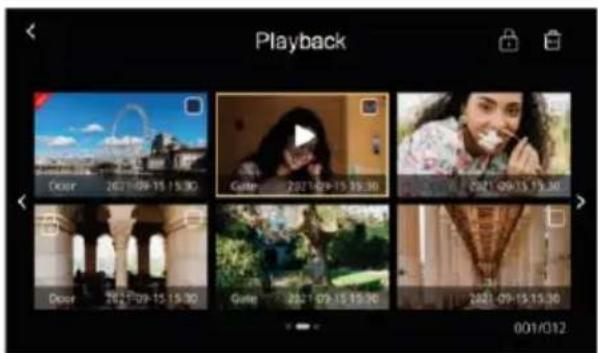

10) Képek
11) A csengetés hangerejének beállítása

INTERCOM

Ha több belső monitora van, akkor az intecom móddal hívhat közöttük. Csak nyomja meg a kaputelefon gombot, és válassza ki a kiválasztott egységet. Az alábbiakban ismertetjük a különböző állapotokat, amelyekben a kaputelefon lehet. Az intercom funkcióhoz ugyanazt a helyiségazonosítót kell beállítani minden olyan monitoron, amellyel kommunikálni szeretne.

1) Kész
2) Offline
3) Hívás

4) Folyamatban lévő hívás
5) Hangerő beállítások

JÁTÉK

A kép és a videoó nagyítható

MONITOR INTERFÉSZ

Módok (Otthon, Otthonon kívül, Ne zavarjon)

Otthon - A kültéri gomb megnyomásakor a monitor 30 másodpercig csörög, majd riasztást küld.

Külső otthon - a külső gomb megnyomásakor a kinti hang azt mondja: "Hagyjon üzenetet", hagyjon üzenetet.

Ne zavarjon - ha nem szeretné, hogy zavarják. Amikor a külső gombot csengőhang nélkül nyomják meg. Csak egy vizuális figyelmeztetés 30 másodpercig a kijelzón, majd riasztást küld.

ID beállítások

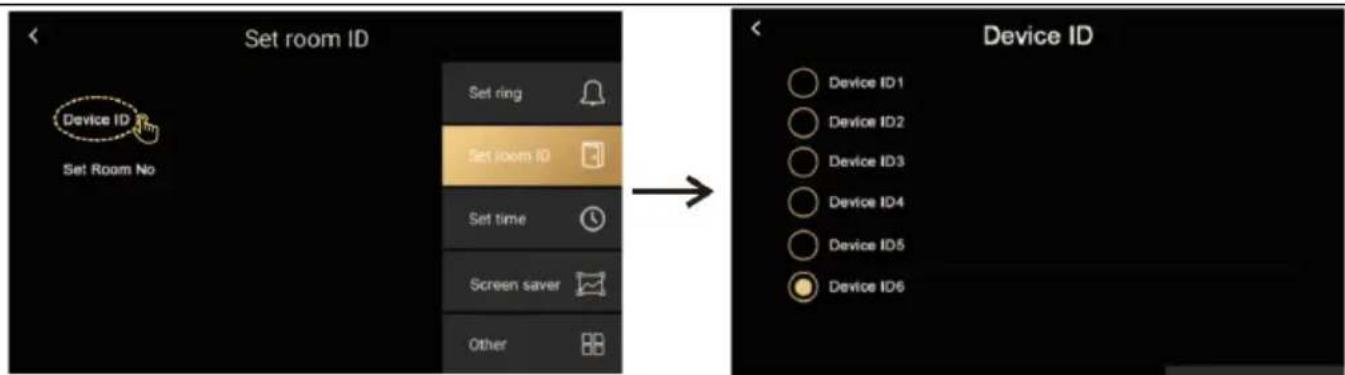

Állítsa be a készülék azonosítóját. Minden monitorhoz más azonosítót kell megadnia.

Eszközazonosító az egy házban lévő szobákhoz.

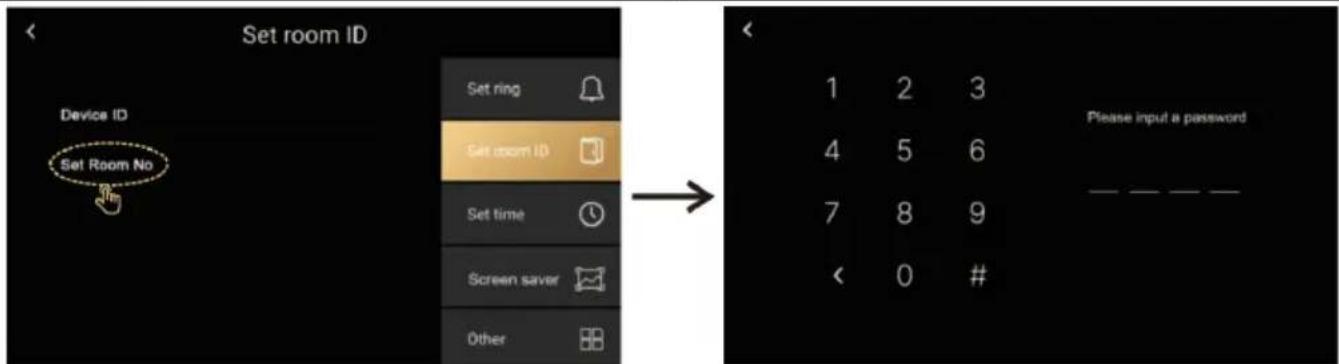

Adja meg az új szoba számát (0001-9999).

Adja meg az 1234 alapértelmezett jelszót, és lépjen be a rendszerbe.

BEÁLLÍTÁSOK

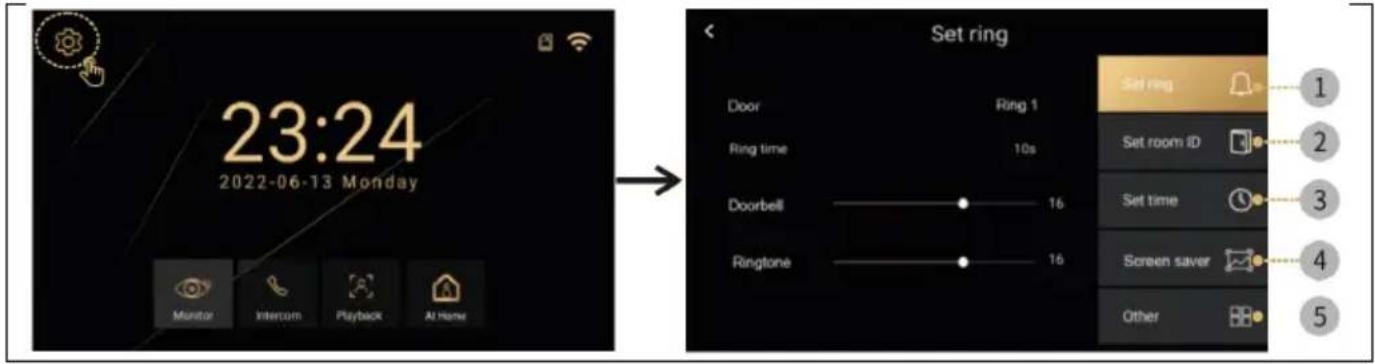

A ikon kiválasztásával egy menü nyílik meg a következő elemekkel Csengőhang beállítása, Szobaazonosító beállítása, Időbeállítás, Képernyőkímélő, Egyéb

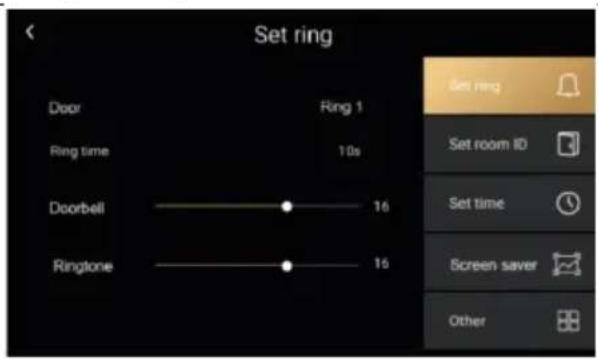

Csengőhang beállítások

• Az ajtó: Hat előre beállított csengőhang van, vagy beillesztheti saját csengőhangjait. Az SD-kártyán hozzon létre egy "gyűrű" mappát, Az egyes fájlok neve legyen 1,2,3.mp3. A fájloknak mp3 fájloknak kell lenniük. Maximális méret 1MB. Maximum 100 egyéni hangot lehet beilleszteni
• Csengetési idő: 10,20,30,50,60 másodperc.
  • Csengő: kültéri egység hangereje 0-100%.
• Prompt: a kültéri állomás hangereje 0-100%.

Időbeállítások

- Idő- és dátumbeállítások (internetkapcsolat esetén a rendszer automatikusan frissíti a helyi hálózati időt).

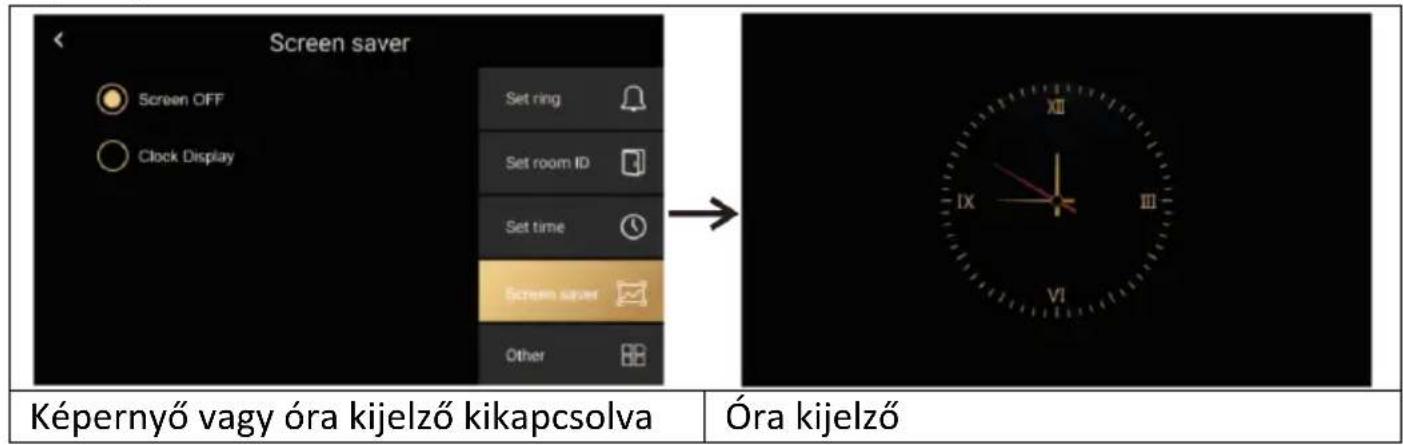

Képernyővédő

Egyéb

Egyéb > Wifi

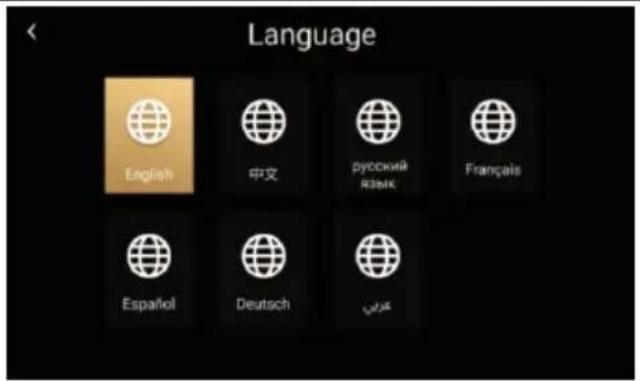

Egyéb > Nyelv

Angol, cseh, szlovák, Magyar, román, német, Olasz

Egyéb > Rendszer

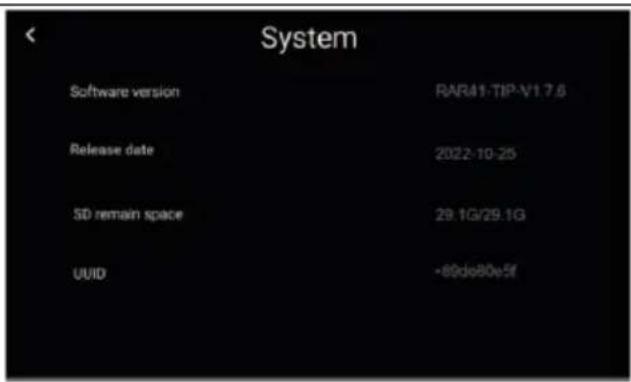

Rendszerinformációk: a szoftver verziója, az SD kártya állapota és a készülék azonosítója megjeleníthető.

Egyéb > Formázás

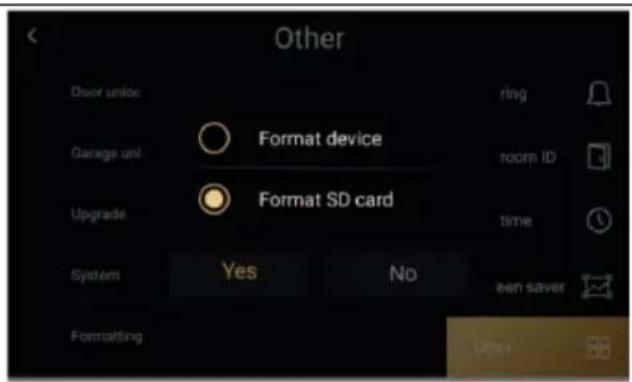

Formázhatja a memóriakártyát, és visszaállíthatja a belső monitor gyári beállításait.

Egyéb > Biztonsági jelszó

A biztonsági jelszó a szolgáltatáshoz tartozik, a felhasználóknak nem kell vele dolgozniuk.

Alapértelmezett jelszó 1234.

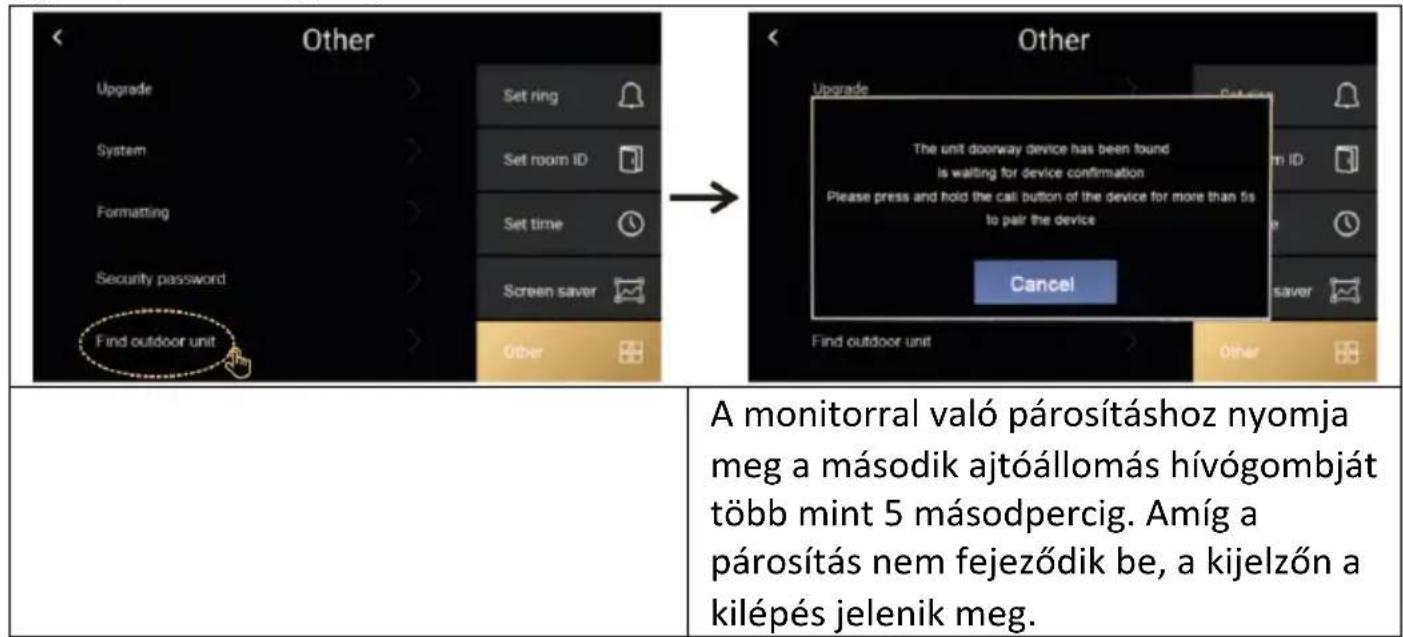

Egyéb / Kültéri egység keresése

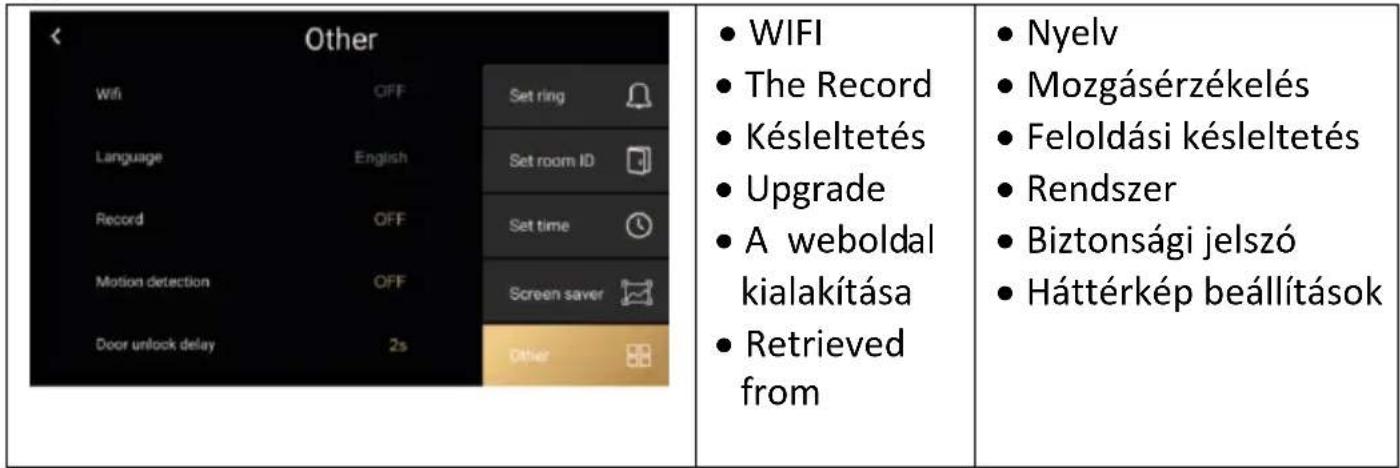

EGYÉB BEÁLLÍTÁSOK

1. Felvétel: válassza ki a felvételi módszert: Fotó, Videó vagy Kikapcsolva - a beállítástól függően a kép a kültéri egység gombjának megnyomásakor kerül rögzítésre.
2. Mozgásérzékelés: Bekapcsolja a mozgásérzékelést a kamera előtt, csak az 1. számmal beállított ajtóegységre érvényes.
3. Frissítés: Szervizelési célokra használt, a legfrissebb FW-verziót tartalmazó fájlra van szükség.
4. Háttérkép beállítások: Beillesztheti saját fájlját, és háttérképként használhatja a monitoron. Hozzon létre egy "picture" nevű mappát a készülék SD-kártyáján, és helyezzen be oda 1024*600-as felbontású *.jpg fájlokat. Minden képnek 1*jpg, 2.jpg címmel kell rendelkeznie, és maximális mérete 1 MB lehet. Legfeljebb 100 fájl tölthető fel.

A VIDEOTELEFON ÉS A KAPUTELEFON VEZÉRLÉSÉNEK LÉPÉSEI AZ ALKALMAZÁSBAN

1. lépés: Hívás kültéri állomásról Amikor hívást kezdeményez, a monitor cseng, megjelenik a kép, és megszólal a mobiltelefon-értesítés.

1. lépés: Kép a monitor kijelzőjén, A híváshoz nyomja meg a hívógombot, a bezáráshoz nyomja meg

2. lépés: Nyomja meg az ajtót az 1-es vagy 2-es zár feloldásához.


SMART LIFE ALKALMAZÁS HOZZÁADÁSA ÉS CSATLAKOZTATÁSA

A Smart Life APP beállítása mobiltelefonján. Győződjön meg róla, hogy a mobiltelefon közel van a monitorhoz és a 2,4 GHz-es wifi routerhez.

1. lépés: Csatlakoztassa a mobiltelefont ugyanahhoz a wifi monitorhoz. És töltse le a "SmartLife" alkalmazást a GooglePlay-ről vagy az iOS alkalmazásboltból.

2. lépés: kattintson a "SmartLife" alkalmazásra. hozzáadni

1. lépés: Keresés és párosítás

1. lépés: a wifi eszköz meg van találva, és kattintson a "hozzáadás" gombra.

1. lépés: sikeresen hozzáadva és kattintson a "Kész" gombra.

1. lépés: Az üzemmód beállítása egy eszköz hozzáadása után

Hogyan kell elküldeni a "Smart Life"

Az új felhasználóknak új fiókot kell regisztrálniuk

1. lépés:


1. lépés:


A csomag tartalmaz egy készletet a rögzítő csavarokhoz és dübelekhez is.

Használja a rögzítőkereteket sablonként a fúrandó lyukak megjelöléséhez.

A beltéri monitor felszereléséhez a KU 68 kábelezési doboz használható, amelynek csavarfuratainak távolsága megegyezik a fémmonitor-konzoléval.

AP1 kültéri egység - közvetlenül a KU 68-as kábelezési dobozra is felszerelhető.

Figyelmeztetés: A kültéri egységek telepítésekor mindig használja a mellékelt gumitömítéseket, ahogyan az a következő ábrákon látható. A kültéri egységeket mindig csavarokkal rögzítse. A csomagban talál egy Torxot a könnyű rögzítéshez.

A monitor rögzítése a konzolhoz.

Óvatosan csúsztassa a monitort az ábrán látható fülekre, és nyomja lefelé.

A KÜLTÉRI EGYSÉG FELSZERELÉSE AP1

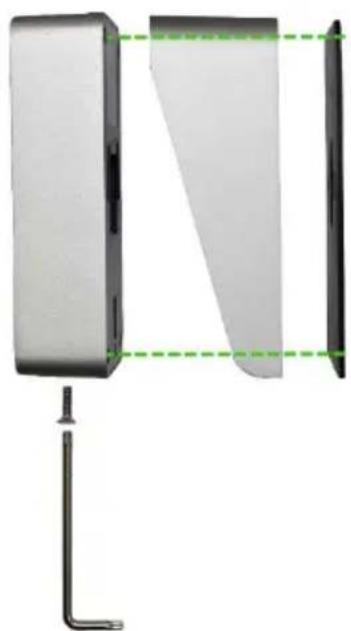

Kövesse az alábbi képet. Miután becsúsztatta a kültéri egységet a keretbe, rögzítse alulról a mellékelt csavarral. A beszereléshez mindig a mellékelt tömítéseket használja.

Kövesse az alábbi képet. Miután becsúsztatta a kültéri egységet a keretbe, rögzítse alulról a mellékelt csavarral. A beszereléshez mindig a mellékelt tömítéseket használja.

A monitor alacsony karbantartási igényű. A készüléket ajánlott időnként nedves ruhával áttörölni, a szennyeződés mértékétől függően.

Figyelem! - A készüléket tisztítás előtt le kell választani a hálózati adapterról.

BIZTONSÁGI FIGYELMEZTETÉS

• Ne helyezze a videofont TV-vevőkészülékek közelében vagy magas hőmérsékletű vagy páratartalmú környezetben.
• Ne szerelje szét a monitort vagy az ajtóállomást.
• a közvetlen napfényben az ajtóállomás lencséjébe
  a videomonitoron megjelenő kép olvashatatlanná válhat.
• Ne tegye ki a készüléket rezgéseknek és leejtéseknek.

A monitor nem reagál/fekete képernyő

Győződjön meg róla, hogy a monitor megfelelően csatlakozik az eredeti adapterhez. Ha igen, akkor egy multiméterrel mérje meg, hogy az adapter kimenetén a megfelelő 18 V-os feszültség van-e jelen. Ha a kimeneten nem mér feszültséget, ellenőrizze, hogy az adapter aljzata feszültség alatt van-e. Ha igen, akkor az adapter hibás. Látogasson el a www.evolveo.com weboldalra, ha újat szeretne rendelni vagy reklamációt szeretne benyújtani.

A készüléknek nincs tiszta képe/hangja, nem csörög

Akassza fel a monitort vagy az ajtópanelt, és egy rövid kábellel csatlakoztassa, hogy elkerülje a vezeték megszakadását a házban. Ezután ellenőrizze a kép- és hangbeállításokat (fényerő, kontraszt, szín, hangerő).

A lencse harmatos

Ez a jelenség különösen a hideg évszakban fordul elő, amikor a fal és maga az ajtóállomás közötti hőmérsékletkülönbség miatt kondenzáció lép fel. Kondenzáció esetén javasoljuk, hogy alaposan szárítsa meg az állomást, és igazítsa ki a telepítést.

Spontán csengés

A spontán csengés hatására nedvesség kerül a kamerába. A víz rövidre zárja a zárkapcsoló érintkezőit, és a készülék spontán csörög. Javasoljuk az ajtóállomás szétszerelését, alapos szárítását és vízlepergető elektronikai lakkal való befújását.

Fütyülés (visszajelzés)

A visszajelzés forrása az ajtóállomás kimenő hangjának szálkásodása. A hangot feldarabolják, és visszaküldik a mikrofonba, ahol tovább erősítik. Ez kiküszöbölhető a hangszóró hangerejének csökkentésével.

Nem nyitja ki a zárat

Ellenőrizze a vezetékek épségét. Egy multiméterrel mérje meg a feszültséget a zár kapcsain. A zár működéséhez 12 V szükséges. Ha ez az érték alacsonyabb, javasoljuk, hogy erősebb vezetékeket használjon a zár működtetéséhez.

A mikrofon érzékenységének hirtelen csökkenése

Ellenőrizze a mikrofonnyílás tisztaságát, vagy egy vékony, tompa tárggyal enyhén tisztítsa meg. Figyelmetlenség esetén a mikrofon károsodhat!

Eltávolítás: Ha a betegtájékoztató, a csomagolás vagy a termékcímke áthúzott kuka szimbólumot tartalmaz, az azt jelenti, hogy az Európai Unióban minden elektromos és elektronikus terméket, elemet és akkumulátort, amely ilyen jelöléssel van ellátva, élettartamának végén külön hulladékgyűjtő edénybe kell helyezni. Ne obja ezeket a termékeket a nem válogatott kommunális hulladékba.

MEGFELELŐSÉGI NYILATKOZAT

Az Abacus Electric, s.r.o. vállalat kijelenti, hogy az EVOLVEO DoorPhone AP1 és AP2 termék megfelel a készüléktípusra vonatkozó szabványok és előírások követelményeinek. A megfelelőségi nyilatkozat teljes szövege a http://ftp.evolveo.com/CE/ oldalon található.

Importör / gyártó

Abacus Electric, s.r.o. Planá 2, 370 01, Csehország

Made in P.R.C. Copyright © Abacus Electric, s.r.o. www.evolveo.com

Minden jog fenntartva. A design és a megjelenés előzetes értesítés nélkül változhat.

Cuprins

FUNCTII DE BAZĂ ȘI OPȚIUNI ALE SISTEMULUI .... 104

AMBALARE 104

SPECIFICAȚII TEHNICE 104

INFORMATII DESPRE PRODUS EVOLVEO DOORPHONE AP1 106

DIAGRAMA SETULUI STANDARD AP1 108

INFORMATII DESPRE PRODUS EVOLVEO DOORPHONE AP2 109

INFORMATII DESPRE PRODUS 110

SCHEMA DE CONECTARE A 2 MONITOARE - FUNCTIA DE INTERFON ...... 110

SCHEMA DE CONECTARE A MAI MULTOR MONITOARE - FUNCTIA DE INTERFON . 111

CITITOR DE CARDURI RFID - SETĂRI....111

INSTRUCTIUNI DE UTILIZARE 113

INTERFAȚĂ DE MONITORIZARE 114

INTERKOM 115

JOCARE 115

INTERFAȚĂ DE MONITORIZARE 116

SETĂRI 117

ALTE SETĂRI 120

PAŞI PENTRU A CONTROLA VIDEOFONUL ŞI INTERFONUL ÎN APLICATIE ...... 121

ADĂUGAREA ȘI CONECTAREA UNEI APLICATII SMART LIFE ...... 122

CUM SE TRIMITE "Smart Life" 123

INSTALAREA MONITORULUI ŞI A UNITĂȚILOR EXTERIOARE ...... 124

FIXAREA UNITĂȚII EXTERIOARE AP1 124

FIXAREA UNITĂȚII EXTERIOARE AP2 125

ÎNTRETINEREA ECHIPAMENTELOR.... 125

AVERTISMENT DE SIGURANTĂ 125

REMEDIEREA CELOR MAI FRECVENTE PROBLEME 126

FUNCTII DE BAZĂ ȘI OPȚIUNI ALE SISTEMULUI
