Tip produs	Sistem video interfon
Model	Evolveo DoorPhone AP1
Ecran monitor interior	7" TFT LCD cu ecran tactil, rezoluție 1024x600
Rezoluție cameră exterioară	2 MPx, 1080P (H.264)
Viziune nocturnă	Iluminare IR până la 7m (850nm)
Protecție unitate exterioară	IP65 impermeabil
Alimentare (monitor interior)	DC 18V / 1000mA (adaptor AC 100-240V)
Consum energie (standby / activ)	Interior: 1.5W / 10W; Exterior: 1W / 2W
Tip conexiune	2 fire fără polaritate
Lungime maximă cablu	Până la 120m cu fir de 0.75mm²
Temperatură operare (interior / exterior)	-10°C până la 50°C / -20°C până la 60°C
Dimensiuni (monitor interior)	160 x 240 x 28 mm
Dimensiuni (unitate exterioară)	165 x 95 x 45 mm
Înălțime montare (unitate exterioară)	145 - 160 cm
WiFi	WiFi încorporat (2.4 GHz) pentru conectare aplicație Smart Life
Suport card de memorie	microSD până la 128GB
Cititor card RFID	Suportă până la 600 de carduri (zona 1: 500, zona 2: 100)
Control încuietoare electrică	Ieșiri releu dual pentru 2 încuietori (electronice sau magnetice)
Comunicare audio	Comunicație vocală bidirecțională hands-free
Durată sonerie apel	Ajustabil: 10, 20, 30, 50, 60 secunde
Sunete personalizate	6 prestabilite + până la 100 fișiere MP3 personalizate (max 1MB fiecare)
Moduri	Acasă, Plecat (lasă mesaj), Nu deranja
Compatibilitate aplicație Smart Life	iOS și Android (control de la distanță și notificări)

Întrebări frecvente - DoorPhone AP1 Evolveo

Ecranul monitorului este negru sau nu răspunde. Ce ar trebui să fac?

Asigurați-vă că monitorul este conectat corect la adaptorul de alimentare original. Verificați cu un multimetru că ieșirea adaptorului este de 18V DC. Dacă nu există tensiune, testați priza de perete; dacă priza este activă, adaptorul poate fi defect. Vizitați www.evolveo.com pentru un înlocuitor.

Imaginea sau sunetul sunt neclare, sau dispozitivul nu sună.

Conectați temporar monitorul și unitatea exterioară cu un cablu scurt pentru a exclude problemele de cablare. Reglați setările imaginii (luminozitate, contrast, culoare) și volumul sunetului. Asigurați-vă că volumul unității exterioare este setat corespunzător în setări.

De ce se aburește lentila camerei?

Condensul apare mai ales pe vreme rece din cauza diferențelor de temperatură între perete și unitatea exterioară. Dacă apare aburire, uscați bine unitatea și verificați instalația pentru a îmbunătăți etanșeitatea.

Interfonul sună spontan fără ca cineva să fie la ușă.

Umiditatea care pătrunde în stația exterioară poate scurtcircuita comutatorul încuietorii. Dezasamblați unitatea exterioară, uscați-o complet și aplicați un lac electronic hidrofug pentru a preveni reapariția.

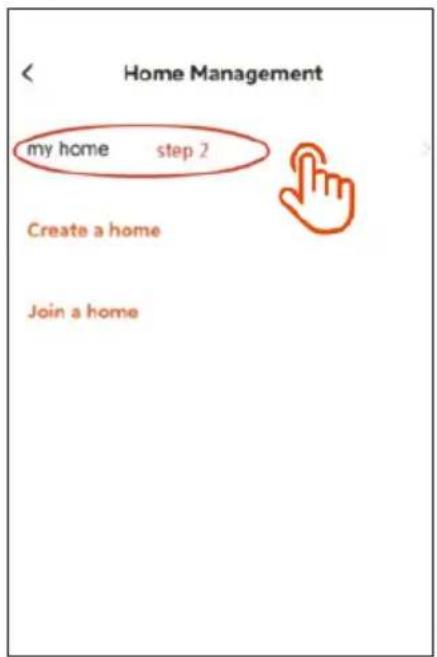

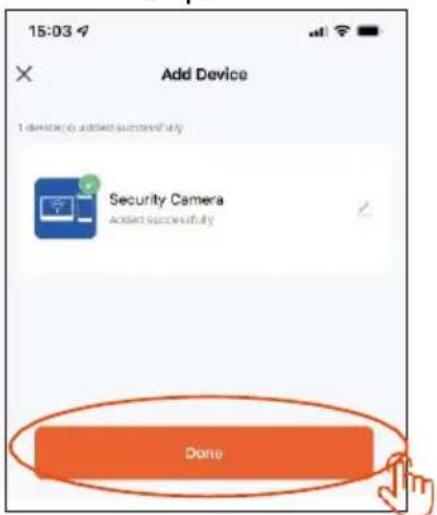

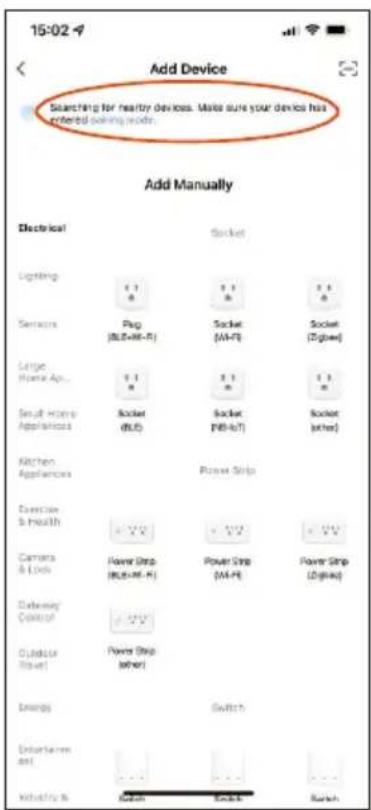

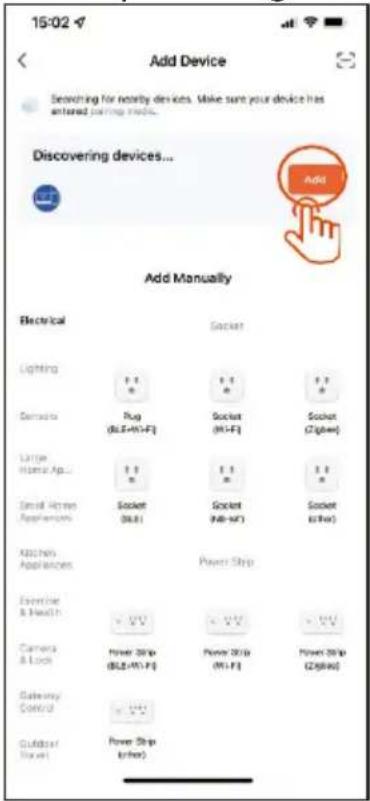

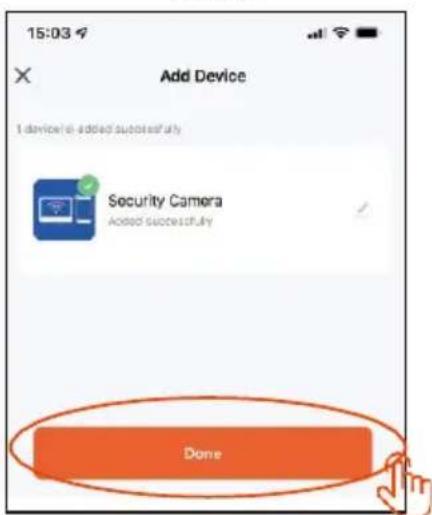

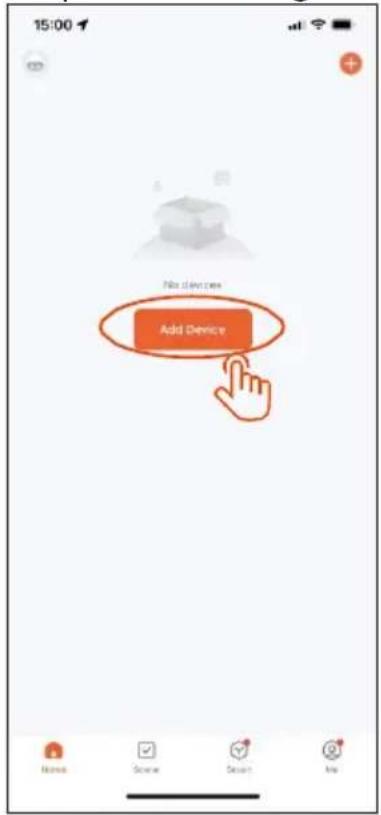

Cum configurez aplicația Smart Life?

Asigurați-vă că telefonul este conectat la aceeași rețea WiFi de 2.4 GHz ca monitorul. Descărcați Smart Life din Google Play sau App Store, înregistrați un cont și urmați pașii din aplicație pentru a adăuga dispozitivul (căutare, asociere, adăugare, gata).

Pot folosi carduri RFID pentru a deschide ușa?

Da. Unitatea exterioară are un cititor RFID care suportă până la 600 de carduri contactless în două zone. Intrați în modul de configurare (apăsați *#1234# pe telecomandă), apoi utilizați controlerul pentru a adăuga sau elimina carduri conform manualului.

Cum conectez un al doilea monitor?

Pentru funcția de interfon, conectați al doilea monitor cu cablu de 2 fire la bornele CN5/CN6 ale primului monitor. Asigurați-vă că ambele monitoare au același Room ID setat în setări. Alimentarea poate necesita o actualizare pentru cabluri mai lungi.

Încuietoarea ușii nu se deschide când apăs deblocare.

Verificați integritatea cablajului și măsurați tensiunea la bornele încuietorii. Încuietoarea necesită 12V pentru a acționa; dacă este mai mică, utilizați fire mai groase sau asigurați o alimentare corespunzătoare. De asemenea, confirmați tipul de încuietoare (electronică sau magnetică) și setările jumper pe stația exterioară.

Există un sunet de fluierături sau feedback în timpul apelurilor.

Feedback-ul este cauzat de sunetul de ieșire al stației exterioare fragmentat și reamplificat. Reduceți volumul difuzorului pe monitor pentru a elimina bucla de feedback.

Cum curăț și întrețin dispozitivul?

Deconectați monitorul de la alimentare înainte de curățare. Ștergeți doar cu o cârpă umedă. Evitați amplasarea lângă receptoare TV, umiditate ridicată sau lumina directă a soarelui. Nu dezasamblați monitorul sau stația exterioară.

MANUAL DE UTILIZARE DoorPhone AP1 Evolveo

• comunicarea proprietarului cu vizitatorii
  • securitate sporită a casei
• comanda electrică a blocării ușilor
• verificarea vizuală a vizitatorului înainte de a intra în casă
• iluminare în infraroșu a zonei din fața camerei, asigurând o imagine clară chiar și în condiții de iluminare de 0 Lux
• Afişaj TFTLCD de 7"
• Comunicare hands-free
  • alegere de tonuri de apel
• posibilitatea de a agăța videofonul pe perete

AMBALARE

După deschiderea cutiei, se recomandă să verificați conținutul în conformitate cu lista de mai jos:

• monitor (în cazul modelului AP2, sunt incluse 2 monitoare)

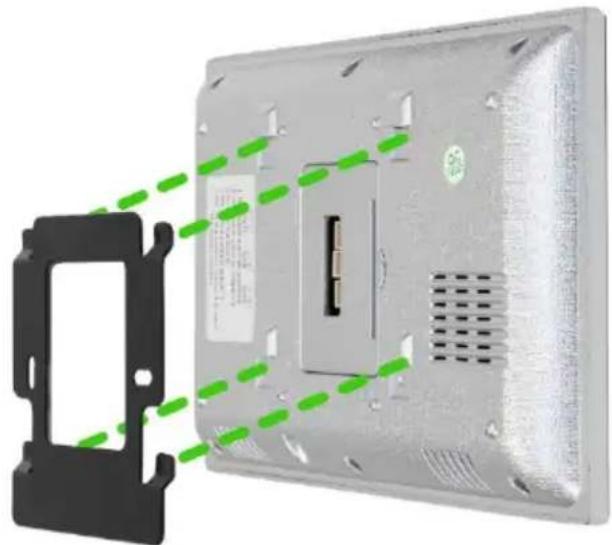

• cadru de montare pentru monitor
- şuruburi de fixare
• unitate de cameră de ușă
- cadru de montare pentru montarea pe suprafață a unității de cameră + garnitură de etanșare
- sursă de alimentare (2 surse de alimentare incluse pentru AP2)
- cabluri prevăzute cu conectori pentru interconectare.

SPECIFICATII TEHNICE

Unitate interioară

• Monitor LCD de 7" cu ecran tactil
• Adaptor de alimentare: Intrare: AC 100-240V Ieşire: DC 18V 1000mA
• Consumul de energie în standby 1,5W și modul de lucru 10W
• Conexiune: 2 PIN
• Timpul de monitorizare: 30 de secunde
• Temperatura de functionare: -20^ - +60^
• Dimensiuni (h/w/h): 160 x 240 x 28mm

Unitate exterioară

• Stație de ușă cu un singur buton - aluminiu periat

• Cameră CCD profesională cu iluminare IR

• Modul de așteptare/operare 1W

• Lumină de noapte: 7m – IR LED 850nm
• Temperatura de functionare -20°C - +60°C
• înălțimea de montare: 145 – 160cm
• Dimensiuni (h/w/h): 165 x 95 x 45mm

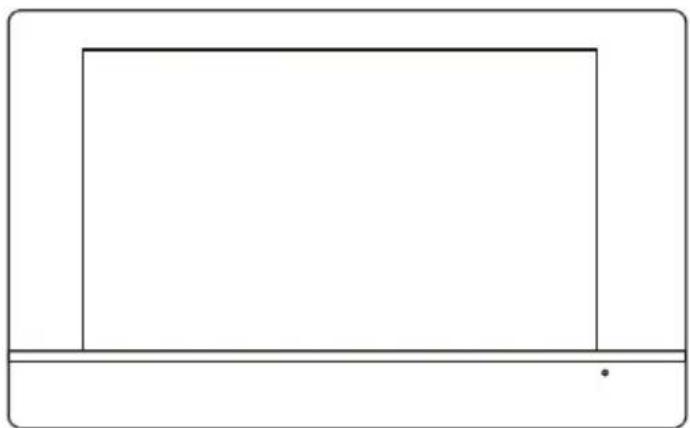

Monitor Wifi pentru interior

1) Sistem: Linux
2) Metoda de conectare: 2 fire fără polaritate, diametru 0,75 mm2
3) Funcții: Comunicare video, monitorizare, deblocare
4) Rezoluție: 1024*600
5) Metoda de comunicare: Voce bidirecțională

6) Ora de apel: 60 de secunde
7) Intrare de alimentare: 6W; în standby: 2,5W
8) card de memorie/video, WiFi
9) Tensiunea de lucru: DC 18-24V
10) Temperatura de lucru: -10 °C - 50 °C
11) Capacitate maximă: 128GB

CN6: Conectarea la unitatea exterioară/unitatea de uşă sau la un alt monitor interior

CN5: Conectarea la un monitor intern.

INFORMATII DESPRE PRODUS EVOLVEO DOORPHONE AP1

1) Titlul: Stații exterioare/porti
2) Rezoluție: 2MPx 1080P
3) Streaming video: H.264
4) Comunicarea: Două fire fără polaritate
5) Funcții: Transmisie video și audio
6) Ora de apelare: 60 de secunde
7) Rezistent la apă: IP65
8) Vedere pe timp de noapte: da
9) Standby: 1W
10) Performanța în muncă: 2W
11) Tensiune: DC 18-24V
12) Temperatura de lucru: -10 °C - 50 °C
13) Conexiune: 2 fire fără polaritate
14) Încuietori: 2x relee

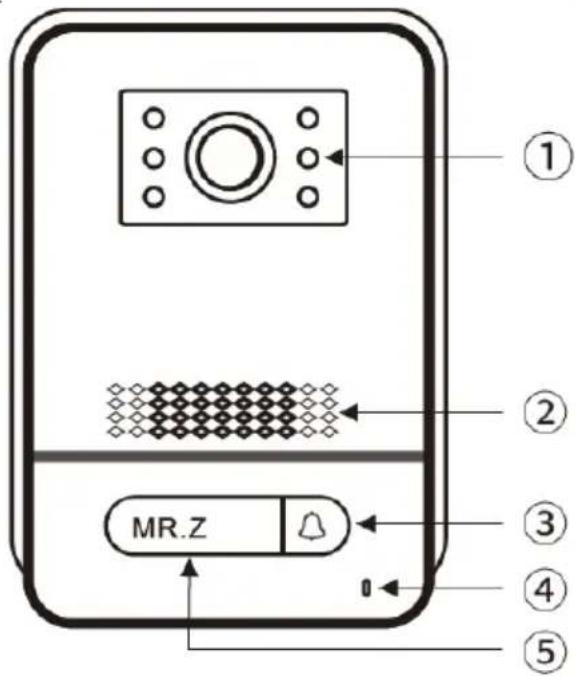

Vedere din față

1) Aparat foto
2) Speaker
3) Butonul soneriei
4) Mikrofon
5) Etichetă cu numele

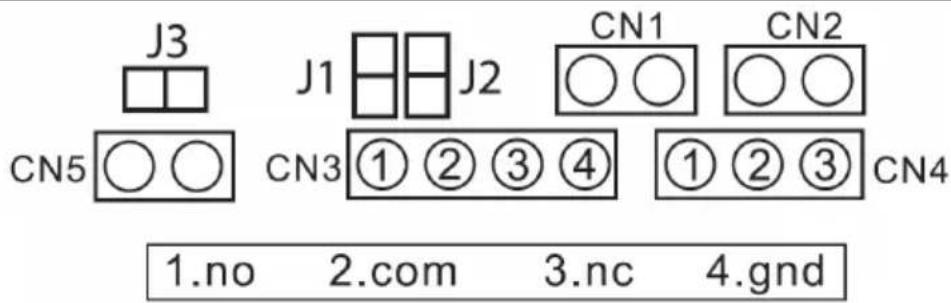

Vedere din spate

1. NO
2. COM
3. NC
4. GND

jumper 2: conectați ca ieșire de alimentare CN3, deconectați ca CN3 fără ieșire de alimentare.

jumper 1: deconectare ca CN3 pentru conectarea încuietoarei electronice.

jumper 3: pentru ID-ul stației de ușă, conectarea ca id 1, deconectarea ca id 2.

CN1: pentru butonul de blocare a capătului CN3.
CN2: pentru butonul de blocare a capătului CN4.
CN3: Pentru încuietoarea 1 (stația de ușă poate oferi energie pentru încuietoarea electronică, încuietoarea magnetică trebuie conectată la o sursă de alimentare externă).
CN4: La încuietoarea 2 (încuietoarea trebuie să fie conectată la o sursă de alimentare externă, NO și COM conectate la încuietoarea magnetică, NC și COM conectate la încuietoarea electronică).


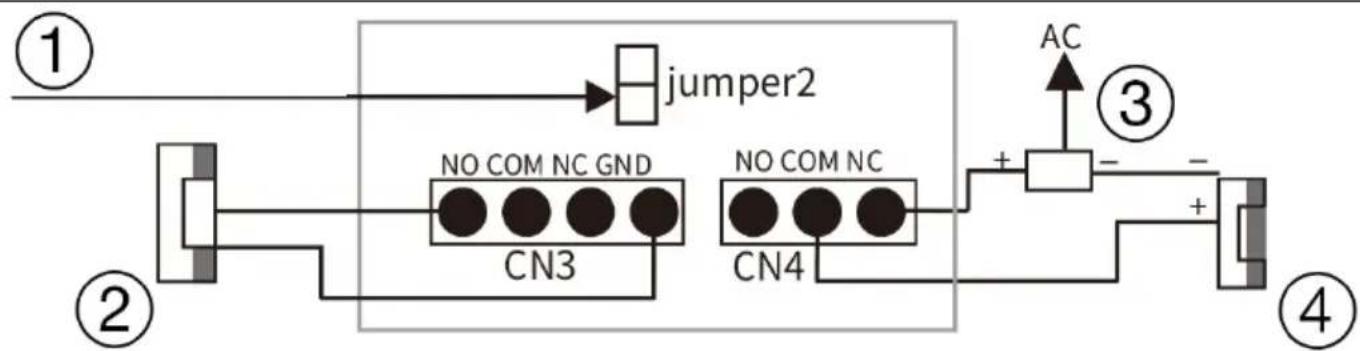

Conexiune detaliată Cu diagrama de blocare

1) conexiune ca putere de ieşire
2) blocare electrică

3) sursa de alimentare
4) Închidere magnetică

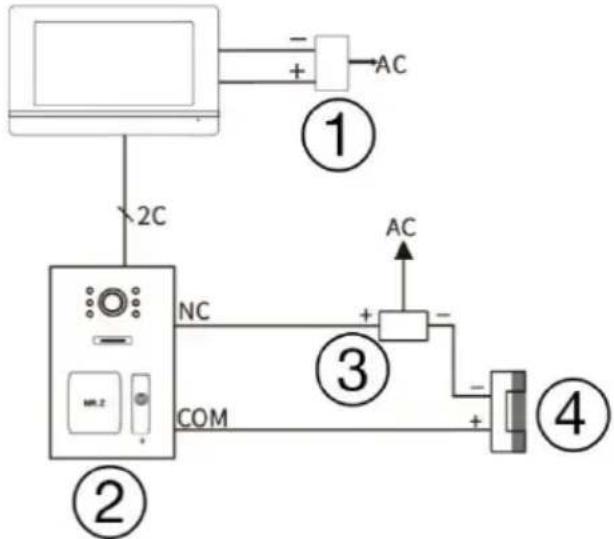

(1 stație exterioară pentru 1 monitor interior)

1) adaptor de alimentare
2) stații în aer liber

3) sursa de alimentare

4) Închidere magnetică

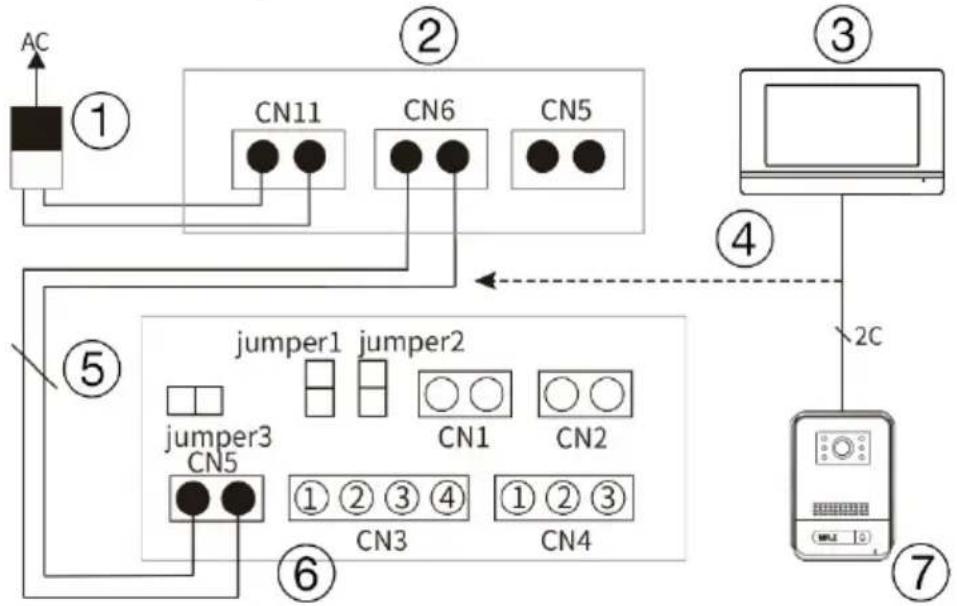

Diagramă detaliată de conectare

1) intrare/adaptor
2) vedere din spate a monitorului intern
3) monitorul intern
4) detaliu de conectare 2 fire

5) 2 fire
6) Conectorii unității exterioare
7) stații în aer liber

Observație: Adaptor 18V1A ca sursă de alimentare:

1. Diametru 0,2 mm 2 fire - lungimea maximă a cablului este de 40 de metri.
2. Diametru 0,5 mm 2 fire - lungimea maximă a cablului este de 80 de metri.
3. Diametru 0,75 mm 2 fire - lungimea maximă a cablului este de 120 de metri.

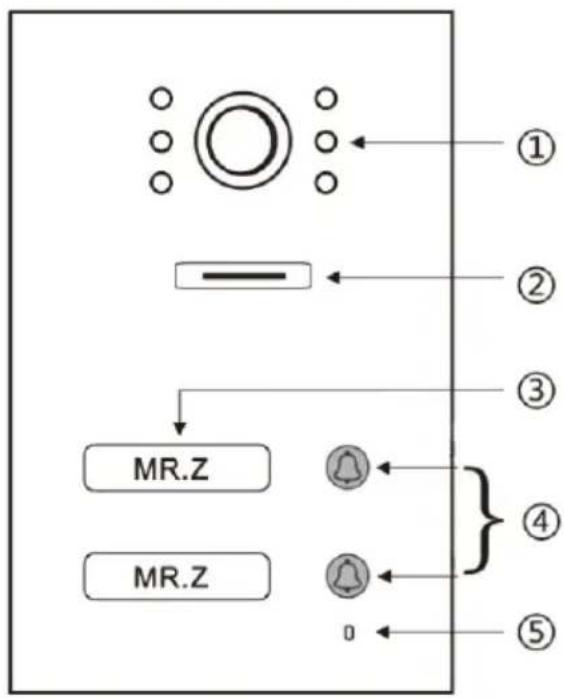

Vedere din față

1) Aparat foto
2) Speaker
3) Eticheta cu numele
4) Butonul de apelare
5) Mikrofon

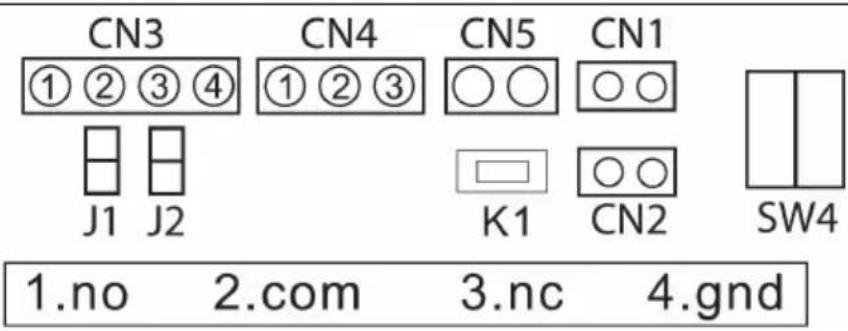

Vedere a statiei exterioare

1. NO 2. COM 3. NC 4. GND

CN3: Pentru încuietoarea 1 (stația de ușă poate alimenta încuietoarea electronică, încuietoarea magnetică trebuie să fie conectată la o sursă de alimentare externă).

CN4: La încuietoarea 2 (încuietoarea trebuie să fie conectată la o sursă de alimentare externă, NO și COM sunt conectate la încuietoarea magnetică, NC și COM la încuietoarea electronică).

CN5: Conectarea la un monitor intern

CN1: Blocați butonul de comandă 1 (CN3). Butonul controlează direct încuietoarea, fără o aplicație sau o unitate internă - poate fi folosit orice buton

CN2: Butonul de control al încuietoarei 2 (CN4) Acest buton controlează direct încuietoarea fără o aplicație sau o unitate internă - poate fi utilizat orice buton.

SW1: deconectare ca CN3 pentru conectarea încuietoarei electronice.

SW2: conectați ca ieșire de putere CN3, deconectați ca CN3 fără ieșire de putere.

SW4: ID-ul statiei noastre.

K1: Buton de învățare a cardului RFID

ID-ul stației noastre (setarea SW4 Dip).

DIP SWITCH		ID-ul stației ușa noastră	DIP SWITCH		ID-ul stației ușa noastră
		1			5
		2			6
		3			7
		4

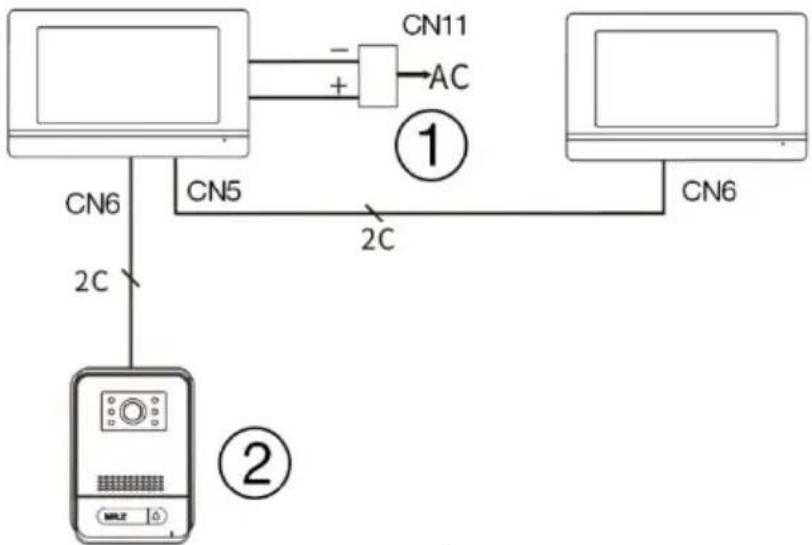

SCHEMA DE CONECTARE A 2 MONITOARE - FUNCTIA DE INTERFON

(1 statie exterioară pentru max. 2 monitoare interioare)

2) stații în aer liber

Observație: Adaptor 18V1A ca sursă de alimentare centrală:

1. Diametru 0,2 mm 2 fire lungime maximă 20 de metri.
2. Diametru 0,5 mm 2 fire lungime maximă 50 de metri.
3. Diametru 0,75 mm 2 fire lungime maximă 100 metri

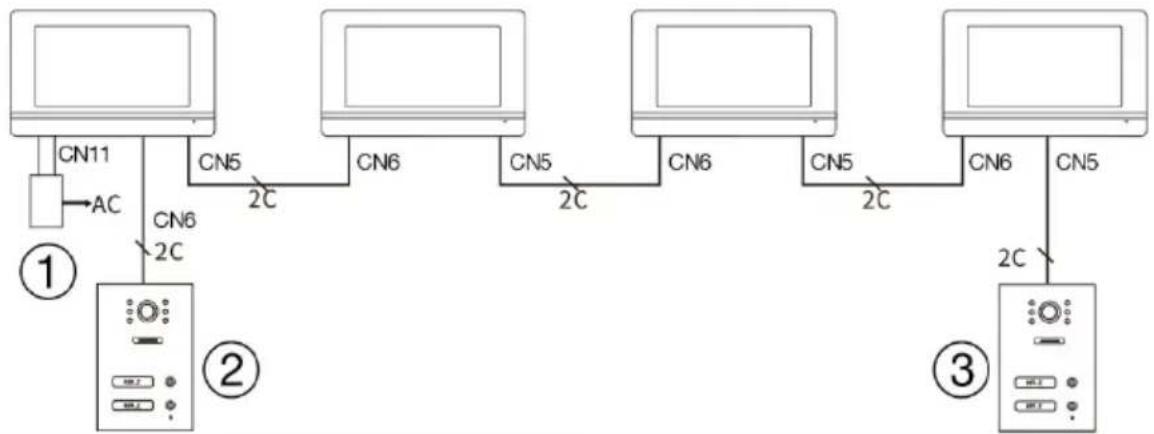

SCHEMA DE CONECTARE A MAI MULTOR MONITOARE - FUNCTIA DE INTERFON

(2 stații exterioare pentru max. 4 monitoare interioare)

1) sursa de alimentare

2) stații în aer liber

3) stații în aer liber

Observație: Adaptor 18V1A ca sursă de alimentare centrală:

1. Diametru 0,2 mm 2 fire lungime maximă 20 de metri.
2. Diametru 0,5 mm 2 fire lungime maximă 50 de metri.
3. Diametru 0,75 mm 2 fire lungime maximă 100 metri.

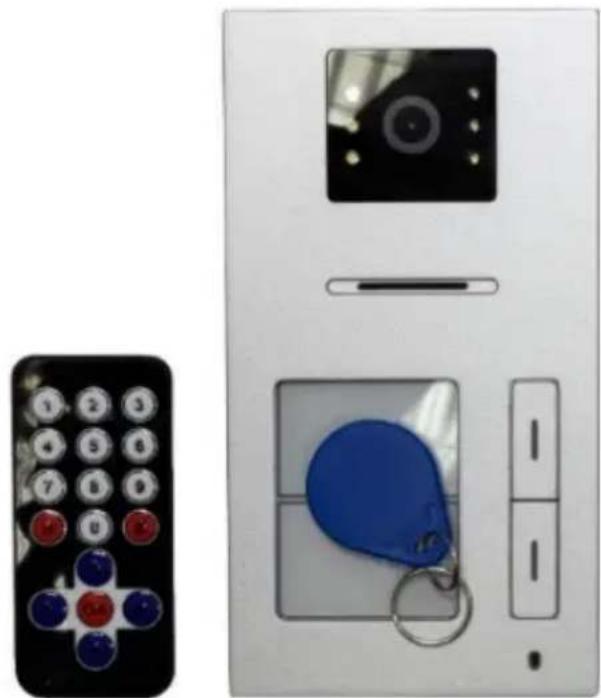

CITITOR DE CARDURI RFID - SETĂRI

Pași pentru configurarea controlului accesului la stația exterioară:

2 zone pentru învățarea cardurilor RFID, zona 1 pentru 500 de carduri fără contact, zona 2 pentru 100 de carduri fără contact.

1. Pentru a intra în modul de configurare: utilizați telecomanda IR în apropierea cititorului stației de ușă, apoi apăsați *# 1234 # pentru a intra în modul de configurare (parola implicită din fabrică 1234).

2. Configurarea cardurilor în zona 1

a. Intrați în modul de configurare
b. Adăugarea cardurilor: apăsați butonul 1 de pe controller (se aude un sunet lung "biii..."), atașați RFID (un sunet scurt "bi" indică adăugarea cu succes). Apăsați** pentru a ieși (dacă se aude sunetul "bibi", înseamnă că cardul a fost deja utilizat).
c. Pentru a elimina cardurile din zona 1: apăsați 2 pe controller, atașați cardul RFID pe care doriți să îl eliminați la unitatea de ușă, apăsați ** pentru a ieși.

3. Configurarea cardurilor în zona 2

a. Intrați în modul de configurare
b. Adăugarea cardurilor: apăsați butonul 7 de pe controller (se aude un sunet lung "biii..."), atașați RFID (un sunet scurt "bi" indică adăugarea cu succes). Apăsați** pentru a ieși (dacă se aude sunetul "bibi", înseamnă că cardul a fost deja utilizat).
c. Pentru a elimina cardurile din zona 2: apăsați 2 pe controller, atașați cardul RFID pe care doriți să îl eliminați la unitatea de ușă, apăsați ** pentru a ieși.

4. Configurarea cardului de administrator și adăugarea de carduri cu ajutorul cardului de administrator

a. Intrați în modul de configurare
b. Pentru a adăuga un card de administrator pentru zona 1: apăsați 00 pe controller, atașați un card ca și card de administrator, apăsați ** pentru a ieși.
Apoi atașați cardul de administrator 1 și apoi un nou card de utilizator. Pentru a finaliza adăugarea, atașați din nou cardul de administrator.
c. Pentru a adăuga un card de administrator pentru zona 2: apăsați 33 pe controller, atașați un card ca și card de administrator, apăsați ** pentru a ieși. Apoi atașați cardul de administrator 1 și apoi un nou card de utilizator. Pentru a finaliza adăugarea, atașați din nou cardul de administrator.
d. Pentru a configura cartelele de ștergere admin: apăsați 66, schimbați o cartelă ca fiind cartela de ștergere admin, apăsați ** pentru a ieși. Atașați cardul de administrator pentru ștergere și cardul de utilizator pentru zoom. ID-ul cardului pentru ștergere. În cele din urmă, schimbați fila admin cu delete pentru a ieși.

5. Ştergeti toate cardurile

a. Intrați în modul de configurare
b. Introduceți 99 pentru a şterge toate cardurile. 5 secunde mai târziu se aude un semnal sonor lung bi....care indică faptul că ştergerea a fost efectuată cu succes.

6. Modificați parola implicită

a. Intrați în modul de configurare
b. Apăsați 8 și apoi introduceți 4 cifre ca nouă parolă pentru setări. Apăsați # pentru a confirma. Apoi introduceți aceeași parolă nouă și confirmați din nou #. Apăsați ** pentru a ieși.

7. Setări pentru butonul K1

a. Restaurati parola implicită din fabrică

i. Apăsați întrerupătorul K1 de pe spatele stației de ușă și încărcați alimentarea până când se aude bi-tonul.- Parola este resetată la 1234 din fabrică

b. Setări pentru cardul de administrator

i. Intrați în modul de configurare

ii. Apăsați K1 o dată și atașați un nou card de administrator al zonei 1.

iii. Apăsați K1 a doua oară și atașați un nou card de administrator al zonei 2.

iv. Apăsați K1 a treia oară și introduceți cardul de administrator pentru a șterge cardurile

v. Apăsați comutatorul K1 a patra oară pentru a ieși.

INSTRUCTIUNI DE UTILIZARE

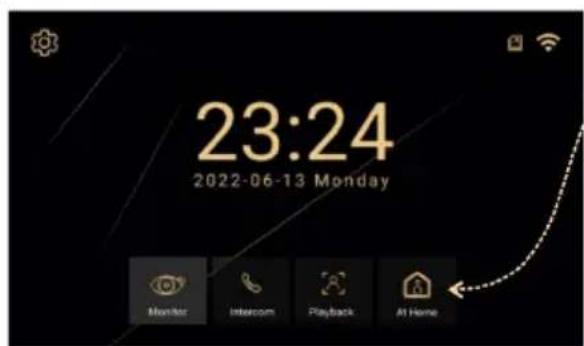

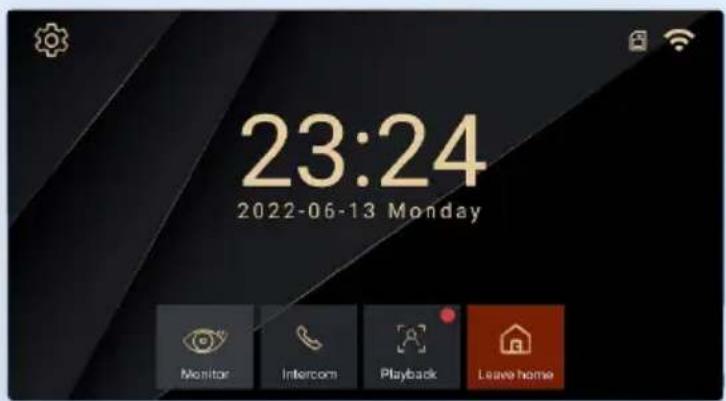

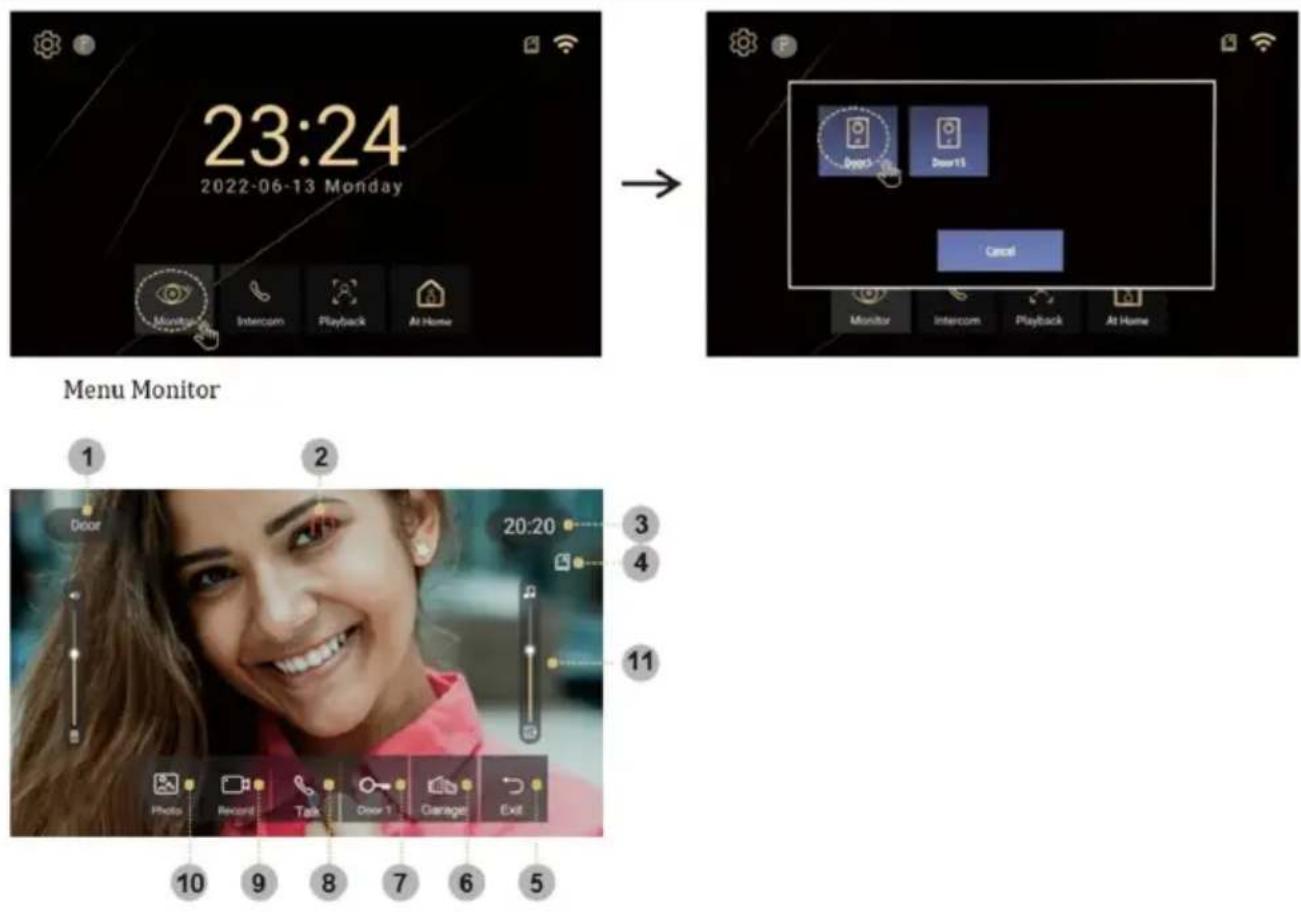

INTERFAȚĂ DE MONITORIZARE

1) Stații de ușă selectate
2) Monitorizarea și apelarea timpului de numărare inversă
3) Timpul sistemului
4) Starea cardului de memorie SD
5) Încheiere/retur
6) Deblocarea uşii 2
7) Deblocarea uşii 1
8) Răspuns
9) Înregistrare

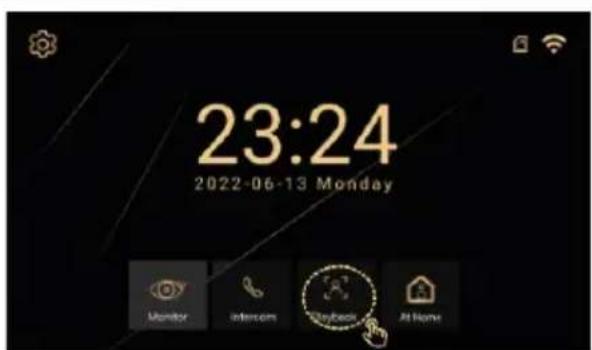

10) Imagini
11) Setarea volumului soneriei

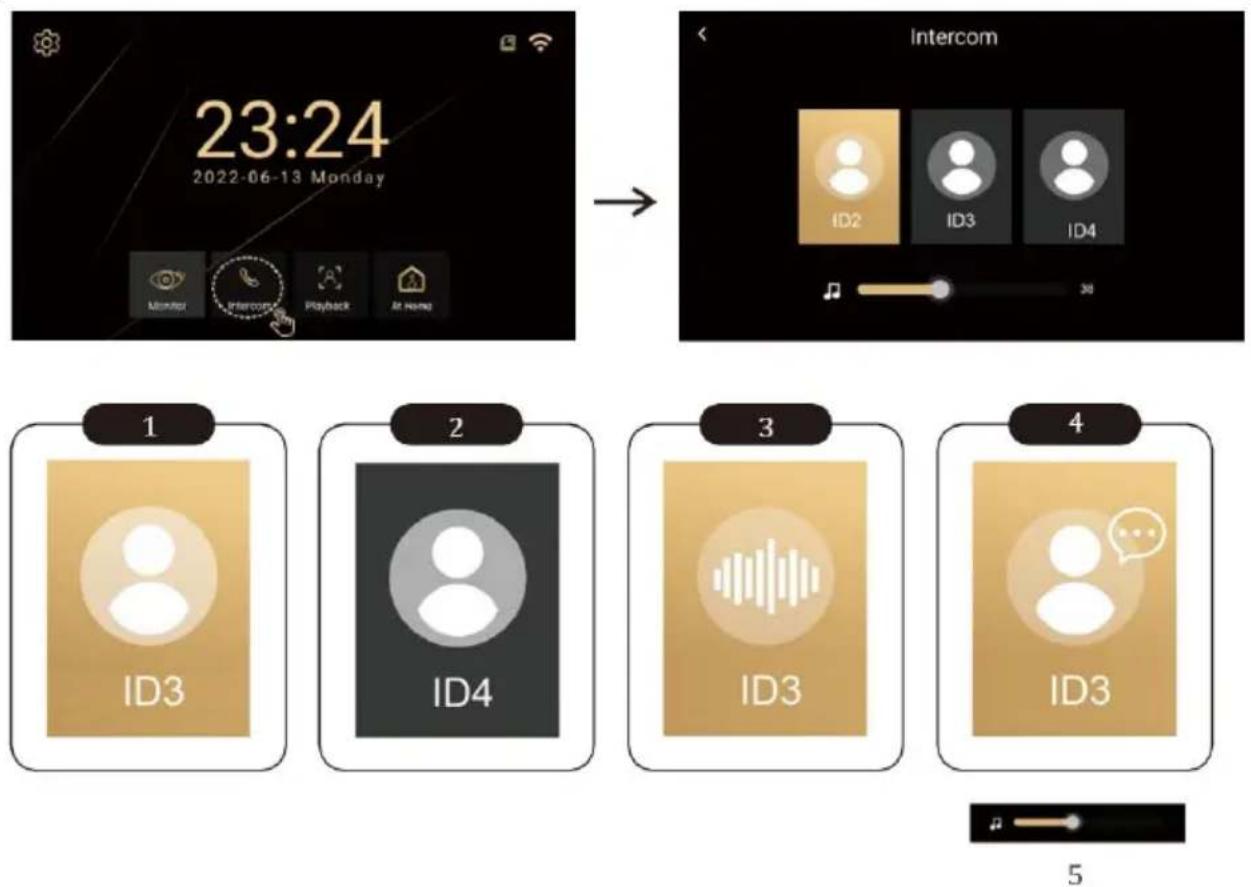

INTERKOM

Atunci când aveți mai multe monitoare interne, puteți utiliza modul intecom pentru a apela între ele. Trebuie doar să apăsați butonul de interferonie și să selectați unitatea selectată. În cele ce urmează sunt descrise diferitele stări în care se poate afla interferonul. Pentru funcția de interferonie, același ID de cameră trebuie setat pe toate monitoarele cu care doriți să comunicați.

4) Apel în desfășurare
5) Setări de volum

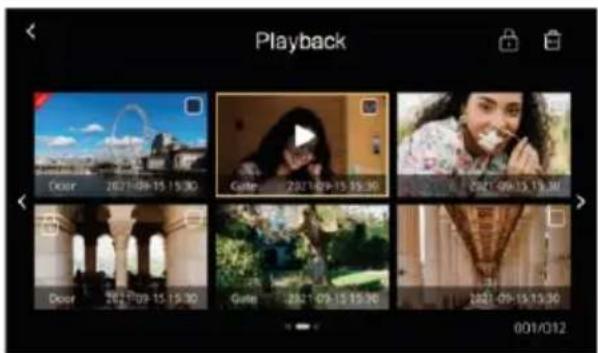

JOCARE

Imaginea și videoclipul pot fi mărite

INTERFAȚĂ DE MONITORIZARE

Moduri (Acasă, Departe de casă, Nu deranjați)

La domiciliu - Când este apăsat butonul exterior, monitorul sună timp de 30 de secunde și apoi trimite o alertă.

Outside Home - când este apăsat butonul de exterior, o voce din exterior va spune "Lăsați un mesaj" lăsați un mesaj.

Nu deranjați - pentru situațiile în care nu doriți să fiți deranjat. Atunci când este apăsat butonul de exterior fără a se auzi un ton de apel. Doar o alertă vizuală timp de 30 de secunde pe afișaj, apoi trimite o alertă.

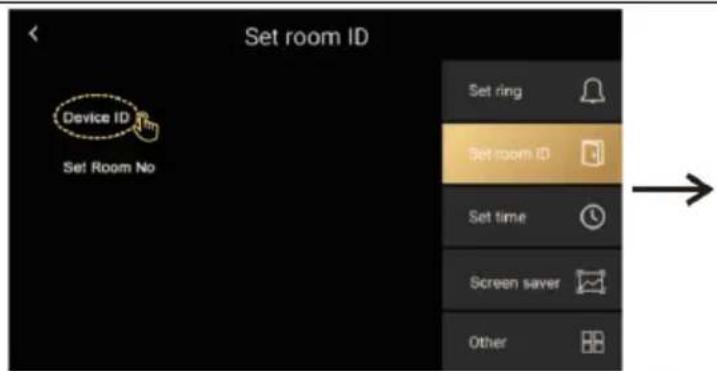

Setări ID

Setați ID-ul dispozitivului. Trebuie să existe un ID diferit pentru fiecare monitor.

ID-ul dispozitivului pentru camerele din aceeași casă.

Introduceți numărul noi camere (0001-9999).

Introduceți parola implicită 1234 și intrați în sistem.

SETĂRI

Prin selectarea pictogramei 📍 se va deschide un meniu cu următoarele elemente Setare sonerie, Setare ID cameră, Setare oră, Economizor de ecran, Altele

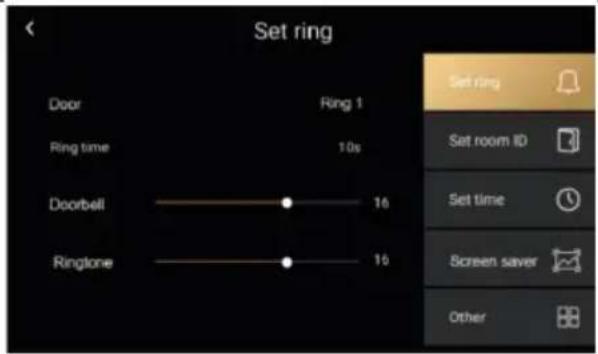

Setări pentru tonuri de apel

• Uşa: Există șase tonuri de apel prestabilite sau puteți introduce propriile tonuri de apel. Pe cardul SD creați un dosar "ring", Numele fișierelor individuale trebuie să fie 1,2,3.mp3. Fișierele trebuie să fie fișiere mp3.
  Dimensiunea maximă este de 1 MB. Pot fi inserate maximum 100 de tonuri personalizate
• Timpul de sonerie: 10,20,30,50,60 secunde.
• Sonerie: volumul unității exterioare 0-100%.
• Prompt: pentru stația exterioară volumu sunetului 0-100%.

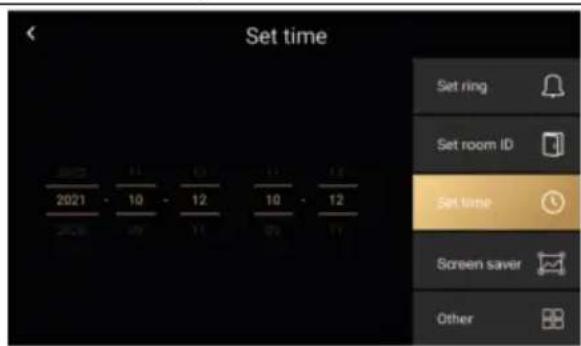

Setări de timp

- Setări privind ora și data (atunci când est conectat la internet, sistemul actualizează automat ora rețelei locale).

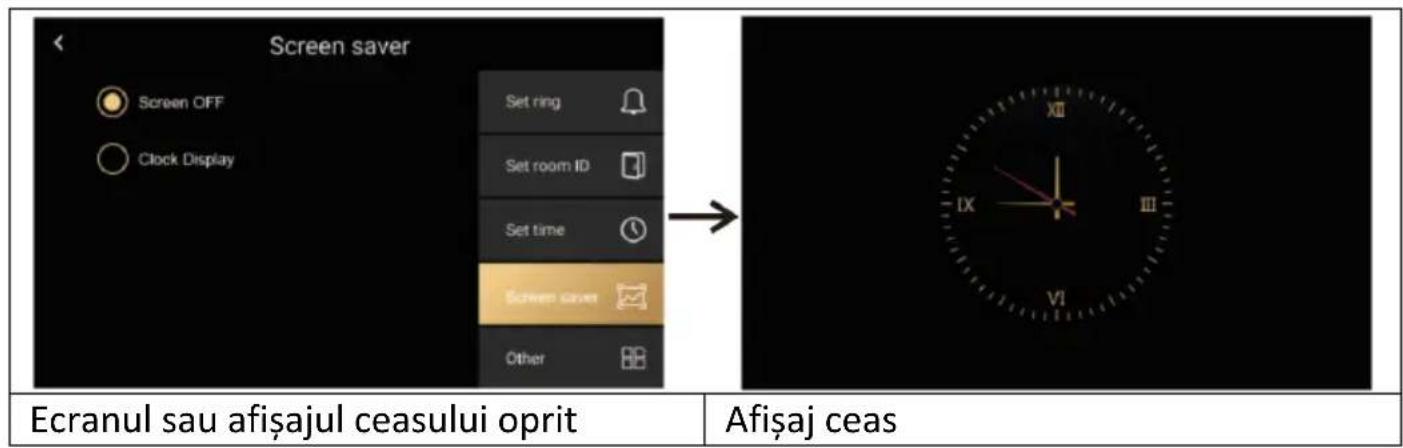

Screensaver

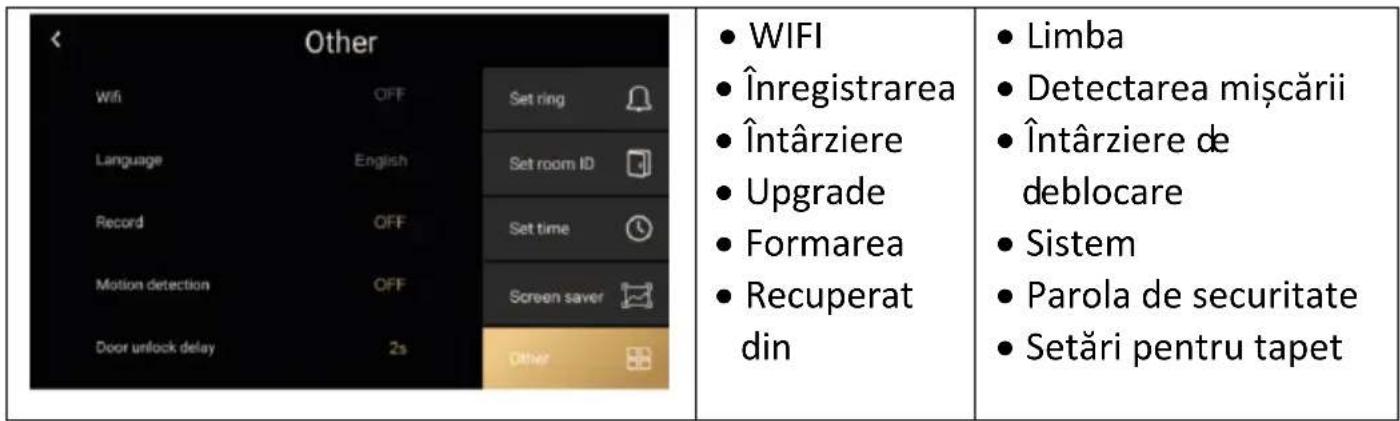

Altele

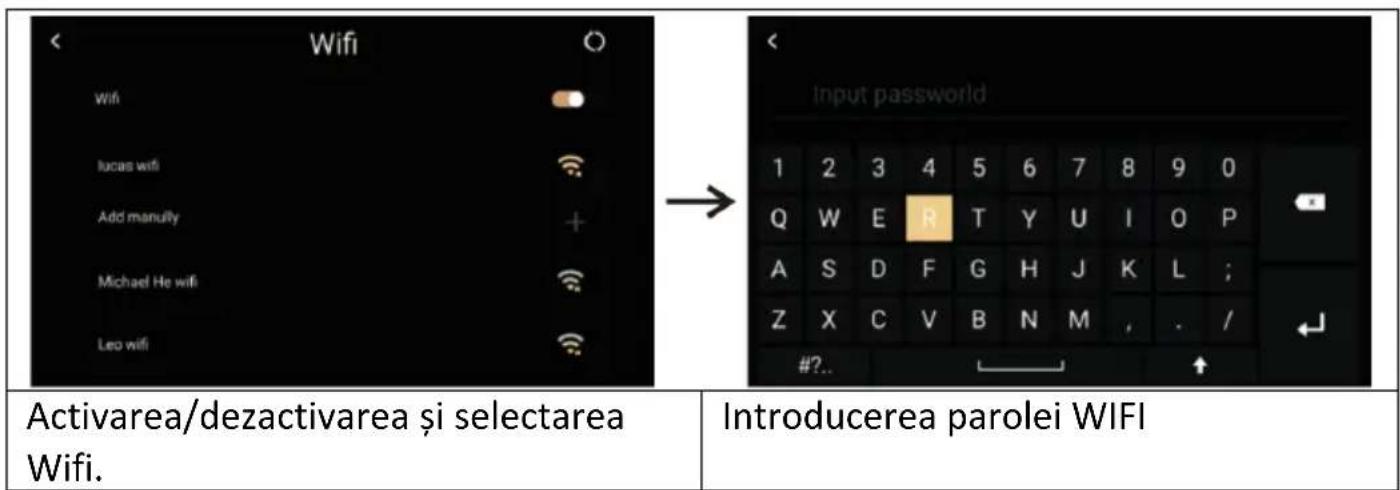

Altele > Wifi

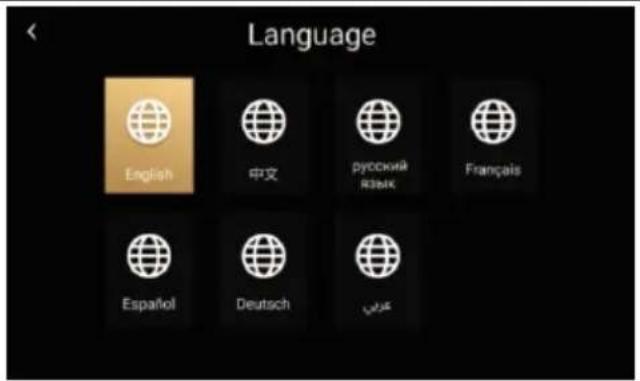

Altele > Limba

Engleză, cehă, slovacă, maghiară, română, germană, Italian

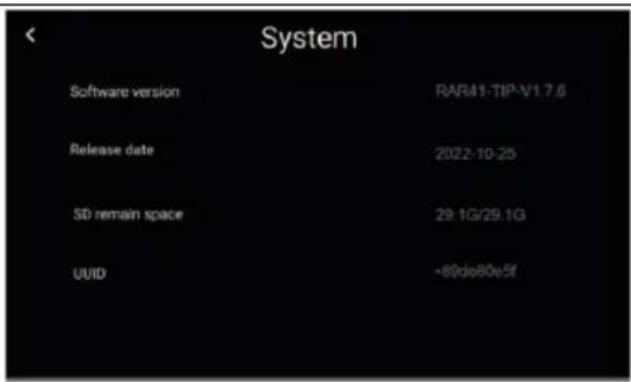

Altele > Sistem

Informații despre sistem: pot fi afișate versiunea software, starea cardului SD și ID-ul dispozitivului

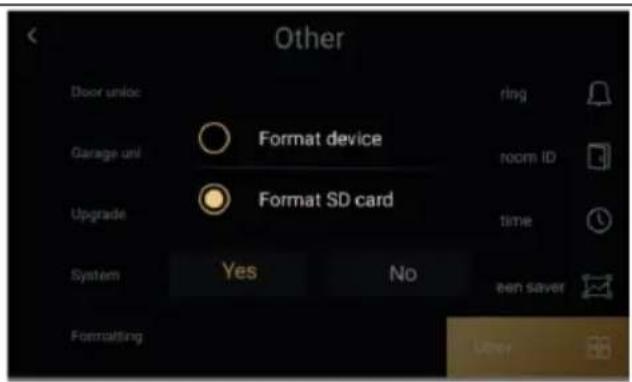

Altele > Formare

Puteți formata cartela de memorie și puteți restabili setările din fabrică ale monitorului intern.

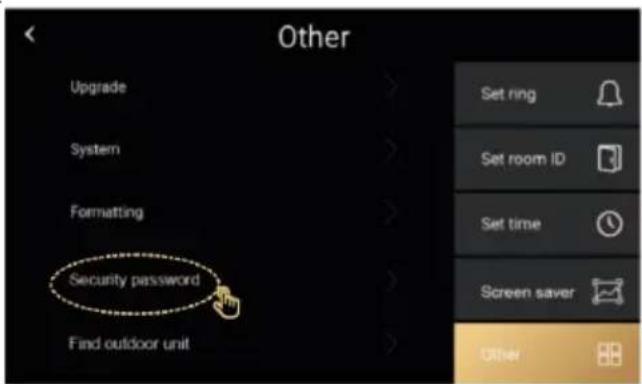

Altele > Parolă de securitate

Parola de securitate este pentru serviciu, utilizatorii nu trebuie să lucreze cu el.

Parola implicită 1234.

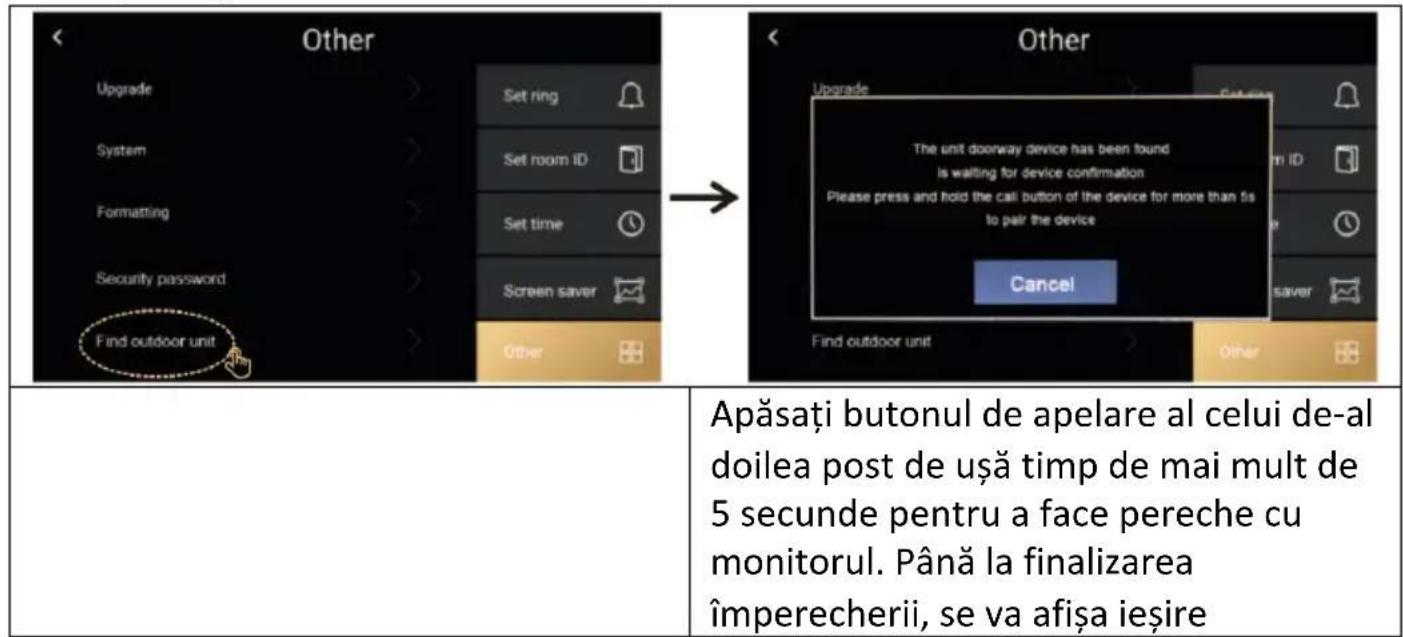

Altele / Găsiți o unitate exterioară

ALTE SETĂRI

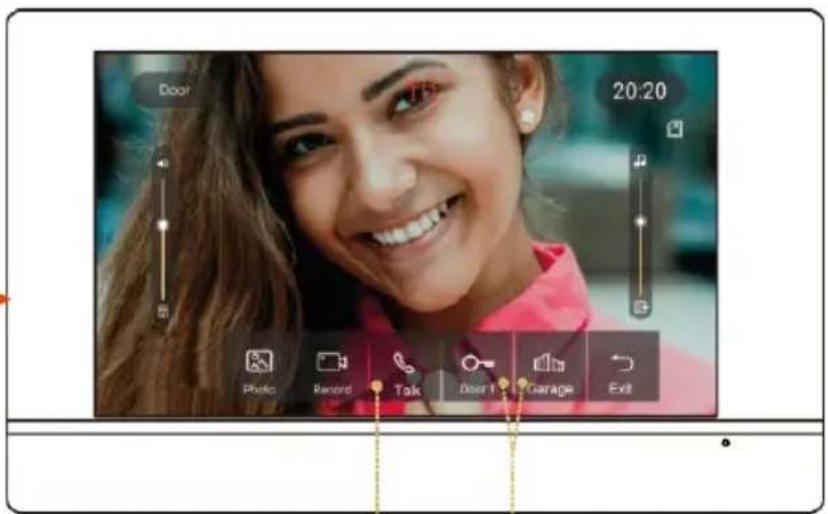

1. Recording (Înregistrare): selectați metoda de înregistrare: Foto, Video sau Dezactivat - în funcție de setare, imaginea este înregistrată atunci când este apăsat butonul unității exterioare.
2. Detectarea mișcării: Activează detectarea mișcării în fața camerei, valabil numai pentru unitatea de ușă setată ca număr 1.
3. Actualizare: Folosit în scopuri de service, este necesar să existe un fișier cu cea mai recentă versiune FW
4. Setări pentru tapet: Puteți insera propriul fișier și îl puteți utiliza ca tapet pe monitor. Creați un dosar numit "picture" pe cardul SD al dispozitivului dvs. și introduceti în el fișiere*.jpg cu o rezoluție de 1024*600. Fiecare imagine trebuie să aibă un titlu 1*jpg, 2.jpg și o dimensiune maximă de 1 MB. Pot fi încărcate maximum 100 de fișiere.

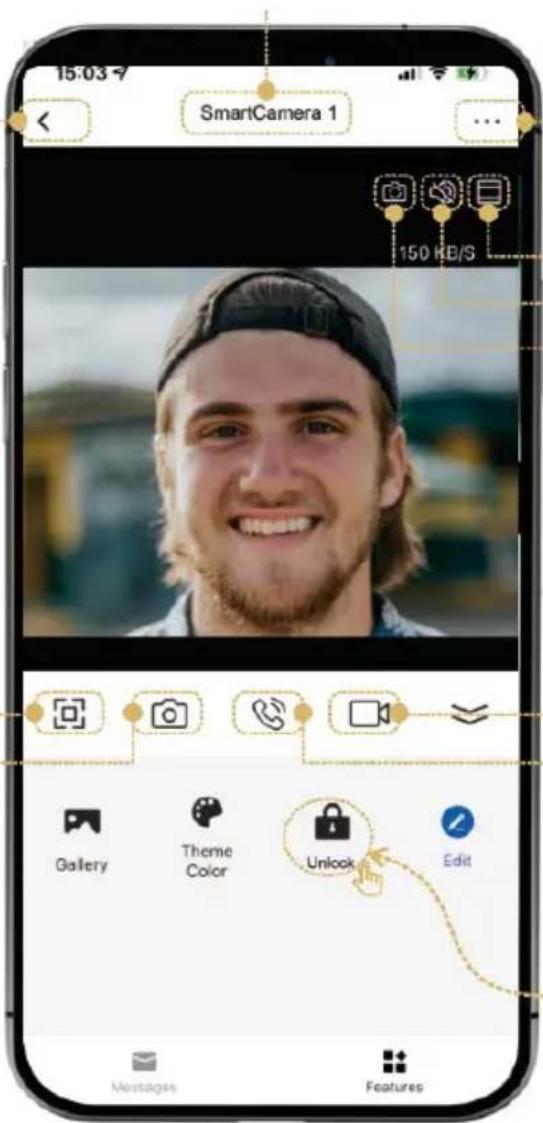

PAŞI PENTRU A CONTROLA VIDEOFONUL ŞI INTERFONUL ÎN APLICATIE

Pasul 1: Apelarea de la o statie exterioară

Atunci când efectuati un apel, monitorul sună, imaginea este afișată și sună notificarea telefonului mobil.

Ieşire / İnapoi

Pasul 2: Imagine pe ecranul monitorului, Apăsați

butonul de apelare pentru a apela, apăsați din

Pasul 3: Apăsați ușa pentru a debloca încuietoarea 1 sau încuietoarea 2

Setări

Zoom sus/jos

Activare/dezactivare difuzor

Comutator pentru cameră

Afişaj orizontal / vertical

Achiziția de imagini

Video

Vorbeşte

Deblocarea încuietorilor

Door

B

Garage

[NO TEXT]

Configurarea aplicatiei Smart Life APP pentru telefonul mobil.

Asigurați-vă că telefonul mobil se află în apropierea monitorului și a routerului wifi de 2,4 GHz.

Pasul 1 : Conectați telefonul mobil la același wifi cu monitorul wifi. Şi descărcați aplicația "SmartLife" de pe GooglePlay sau din magazinul de aplicații iOS.

Pasul 2: faceți clic pe aplicația "SmartLife" pentru a adăuga

Pasul 3: Căutare și împerechere

Pasul 4: se găsește dispozitivul wifi și se face clic pe "adaugă"

Pasul 6: adăugat cu succes și faceți clic pe "Done"

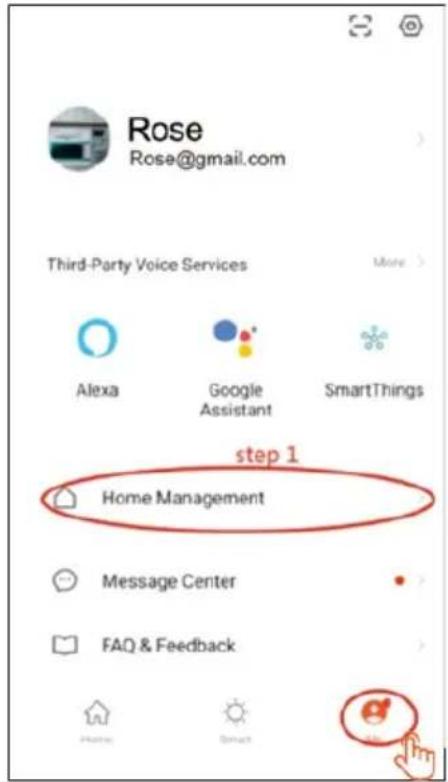

Pasul 7: Setarea modului după adăugarea unui dispozitiv

Utilizatorii noi trebuie să înregistreze un cont nou

Pasul 1:

Pasul 2:

Pachetul include, de asemenea, un set de şuruburi şi dibluri de fixare.

Folosiți cadrele de fixare ca şablon pentru a marca găurile care urmează să fie găurite.

Pentru montarea monitorului de interior, se poate utiliza cutia de cabluri KU 68, care are o distanță de găuri pentru şuruburi identică cu cea a suportului metallic al monitorului.

Unitatea exterioară AP1 - permite, de asemenea, montarea direct pe cutia de cabluri KU 68.

Avertisment: La instalarea unităților exterioare, utilizați întotdeauna garniturile de cauciuc furnizate, așa cum se arată în următoarele ilustrații. Fixați întotdeauna unitățile exterioare cu şuruburi. În pachet veți găsi un Torx pentru o fixare ușoară.

Ataşarea monitorului la suport.

Glisați cu grijă monitorul pe filele indicate și împingeți-l în jos.

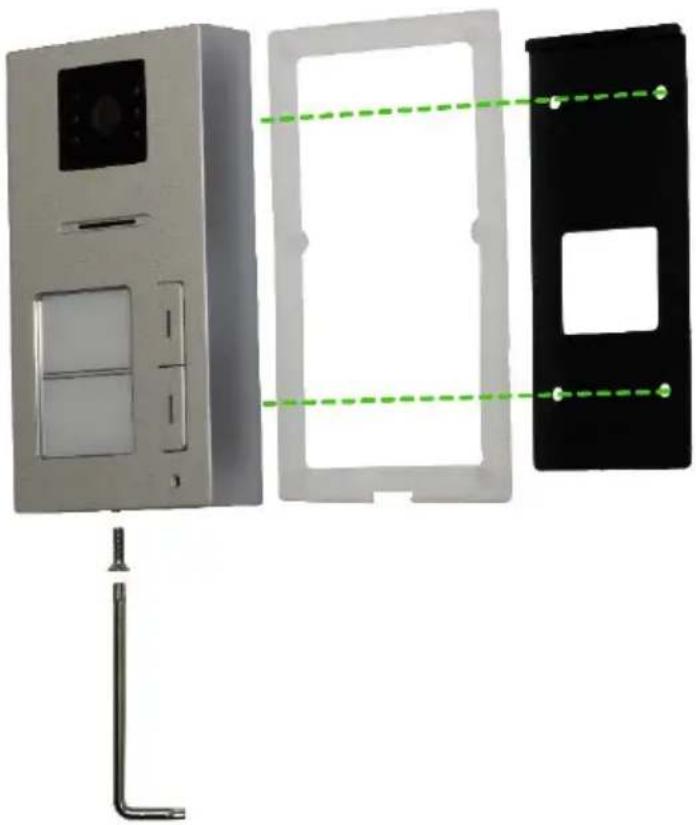

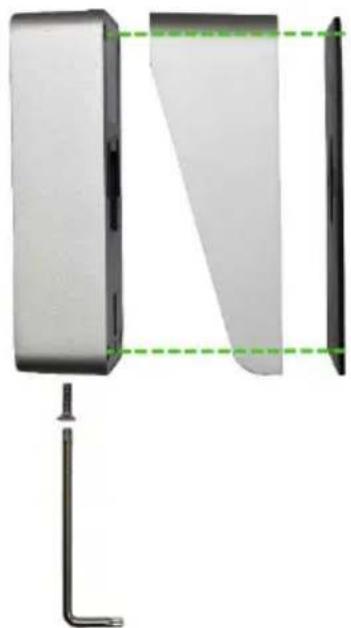

FIXAREA UNITĂȚII EXTERIOARE AP1

Urmați imaginea de mai jos. După ce glisați unitatea exterioară în cadru, fixați-o de jos cu ajutorul șurubului furnizat. Utilizați întotdeauna garniturile furnizate pentru instalare.

Urmați imaginea de mai jos. După ce glisați unitatea exterioară în cadru, fixați-o de jos cu ajutorul șurubului furnizat. Utilizați întotdeauna garniturile furnizate pentru instalare.

Monitorul necesită puțină întreținere. Se recomandă ștergerea ocazională a dispozitivului cu o cârpă umedă, în funcție de gradul de murdărie.

Atenție! - Aparatul trebuie să fie deconectat de la adaptorul de rețea înainte de curățare.

AVERTISMENT DE SIGURANTĂ

- Nu așezați videofonul în apropierea receptoarelor TV sau într-un mediu cu temperatură sau umiditate ridicată

- Nu dezasamblati monitorul sau stația de ușă

- în lumina directă a soarelui în lentila stației de ușă este posibil ca imaginea de pe monitorul video să devină ilizibilă

- Nu expuneți dispozitivul la vibrații și picături

Monitorul nu răspunde/ecran negru

Asigurați-vă că monitorul este conectat corect la adaptorul original. Dacă da, utilizați un multimetru pentru a măsura dacă la ieșirea adaptorului este prezentă tensiunea corectă de 18 V. Dacă nu măsurați nicio tensiune la ieșire, verificați dacă priza adaptorului este sub tensiune. Dacă da, adaptorul este defect. Vizitați www.evolveo.com aici pentru a comanda unul nou sau pentru a depune o reclamație.

Dispozitivul nu are o imagine/un sunet clar, nu sună

Agățați monitorul sau panoul de ușă și conectați-l cu un cablu scurt pentru a evita ruperea firului în casă. În continuare, verificați setările de imagine și de sunet (luminozitate, contrast, culoare, volum).

Obiectivul se dezumflă

Acest fenomen apare mai ales în sezonul rece, când apare condensul din cauza diferenței de temperatură dintre perete și stația de ușă. În caz de condens, vă recomandăm să uscați bine stația și să ajustați instalarea.

Sunetul spontan

Sunetul spontan provoacă pătrunderea umezelii în cameră. Apa scurtcircuitează contactele comutatorului de blocare și dispozitivul sună spontan. Vă recomandăm să dezasamblati stația de ușă, să o uscați bine și să o pulverizați cu un lac pentru electronice hidrofugat.

Fluierături (feedback)

Sursa feedback-ului este fragmentarea sunetului de ieşire a stației de ușă. Sunetul este fragmentat și returnat la microfon, unde este amplificat în continuare. Acest lucru poate fi eliminat prin reducerea volumului difuzorului.

Nu deschide încuietoarea

Verificați integritatea cablajului. Folosiți un multimetru pentru a măsura tensiunea la bornele dispozitivului de blocare. Încuietoarea are nevoie de 12 V pentru a se declanșa. Dacă această valoare este mai mică, vă recomandăm să folosiți fire mai puternice pentru a acționa încuietoarea.

Scădere bruscă a sensibilității microfonului

Verificați dacă gaura microfonului este curată sau folosiți un obiect subțire și contondent pentru a o curăța ușor. În caz de neglijență, microfonul poate fi deteriorat!

Eliminarea: Dacă prospectul de informare, ambalajul sau eticheta produsului conține un simbol de coș de gunoi barat, înseamnă că în Uniunea Europeană toate produsele electrice și electronice, bateriile și accumulatorii marcate în acest fel trebuie să fie plasate în containere de deșeuri separate la sfârșitul duratei lor de viață. Nu aruncați aceste produse în deșeurile municipale nesortate.

DECLARATIE DE CONFORMITATE

Compania Abacus Electric, s.r.o. declară prin prezenta că produsul EVOLVEO DoorPhone AP1 și AP2 îndeplinește cerințele standardelor și reglementărilor aplicabile tipului de echipament. Textul integral al Declarației de conformitate poate fi consultat la adresa http://ftp.evolveo.com/CE/.

Importator / Producător

Abacus Electric, s.r.o.

Planá 2, 370 01, Republica Cehă

Made in P.R.C.

Toate drepturile rezervate.

Designul și aspectul se pot modifica fără notificare prealabilă.
