Typ produktu	Videotelefonní systém
Model	Evolveo DoorPhone AP1

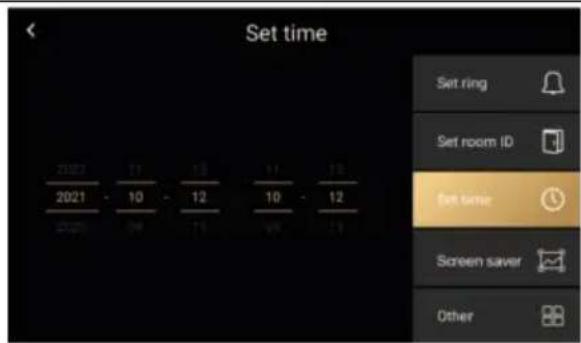

Displej vnitřní jednotky	7" TFT LCD s dotykovým displejem, rozlišením 1024x600
Rozlišení venkovní kamery	2 MPx, 1080P (H.264)
Noční vidění	IR osvětlení do 7 m (850 nm)
Krytí venkovní jednotky	IP65 vodotěsné
Napájení (vnitřní monitor)	DC 18V / 1000mA (adaptér AC 100-240V)
Spotřeba energie (pohotovostní / aktivní)	Vnitřní: 1,5W / 10W; Venkovní: 1W / 2W
Typ připojení	2-vodičové bez polarity
Maximální délka kabelu	Až 120 m s vodičem 0,75 mm²
Provozní teplota (vnitřní / venkovní)	-10 °C až 50 °C / -20 °C až 60 °C
Rozměry (vnitřní monitor)	160 x 240 x 28 mm
Rozměry (venkovní jednotka)	165 x 95 x 45 mm
Montážní výška (venkovní jednotka)	145 - 160 cm

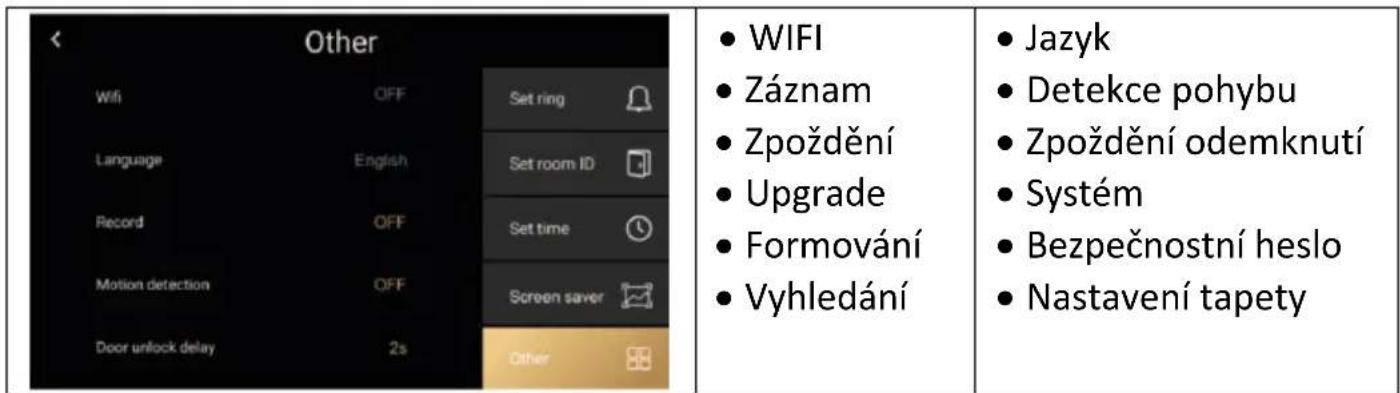

WiFi	Vestavěné WiFi (2,4 GHz) pro připojení k aplikaci Smart Life

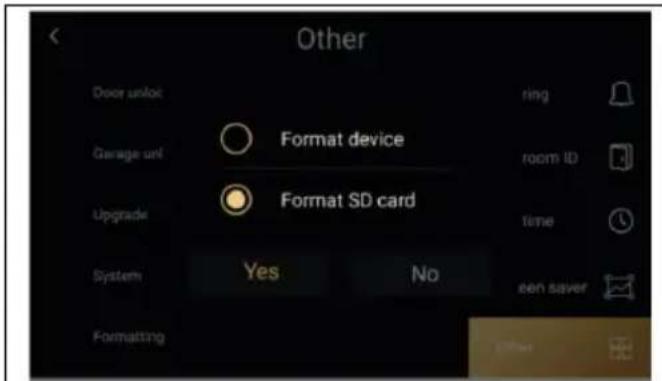

Podpora paměťových karet	microSD až 128 GB
Čtečka RFID karet	Podporuje až 600 karet (zóna 1: 500, zóna 2: 100)
Ovládání elektrického zámku	Duální reléové výstupy pro 2 zámky (elektronické nebo magnetické)
Zvuková komunikace	Hlasitý obousměrný hovor

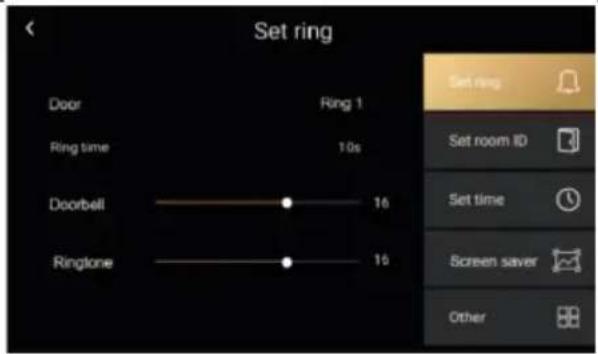

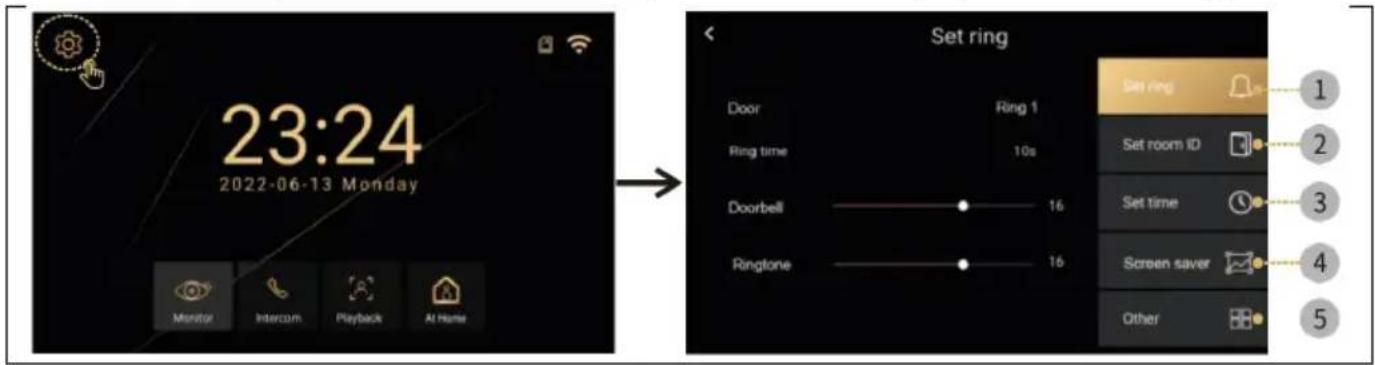

Délka vyzvánění	Nastavitelné: 10, 20, 30, 50, 60 sekund
Vlastní vyzvánění	6 přednastavených + až 100 vlastních MP3 souborů (max. 1 MB každý)

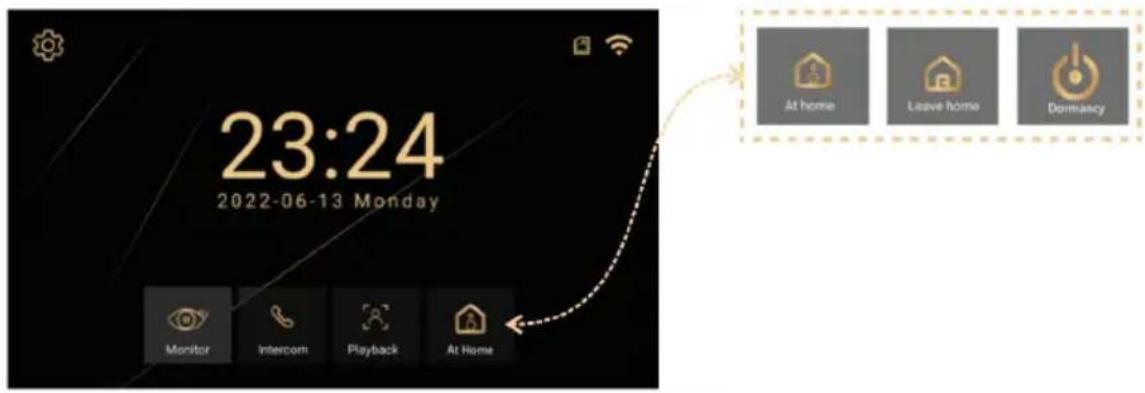

Režimy	Domov, Pryč (zanechat zprávu), Nerušit
Kompatibilita s aplikací Smart Life	iOS a Android (dálkové ovládání a oznámení)

Často kladené otázky - DoorPhone AP1 Evolveo

Obrazovka monitoru je černá nebo nereaguje. Co mám dělat?

Ujistěte se, že je monitor správně připojen k originálnímu napájecímu adaptéru. Multimetrem zkontrolujte, zda adaptér vydává 18V DC. Pokud není žádné napětí, otestujte zásuvku; pokud je zásuvka pod proudem, adaptér může být vadný. Navštivte www.evolveo.com pro náhradu.

Obraz nebo zvuk je nejasný, nebo zařízení nevyzvání.

Dočasně propojte monitor a venkovní jednotku krátkým kabelem, abyste vyloučili problémy s kabeláží. Upravte nastavení obrazu (jas, kontrast, barvy) a hlasitost zvuku. Ujistěte se, že hlasitost venkovní jednotky je v nastavení vhodně nastavena.

Proč se čočka kamery zamlžuje?

Kondenzace vzniká hlavně v chladném počasí kvůli teplotním rozdílům mezi stěnou a venkovní jednotkou. Pokud se objeví zamlžení, jednotku důkladně osušte a zkontrolujte instalaci, abyste zlepšili těsnění.

Domácí telefon zvoní spontánně, aniž by někdo stál u dveří.

Vlhkost vnikající do venkovní stanice může zkratovat spínač zámku. Demontujte venkovní jednotku, zcela ji osušte a naneste vodoodpudivý lak na elektroniku, aby se zabránilo opakování.

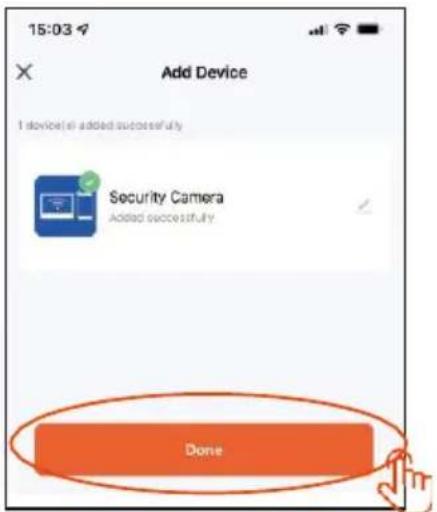

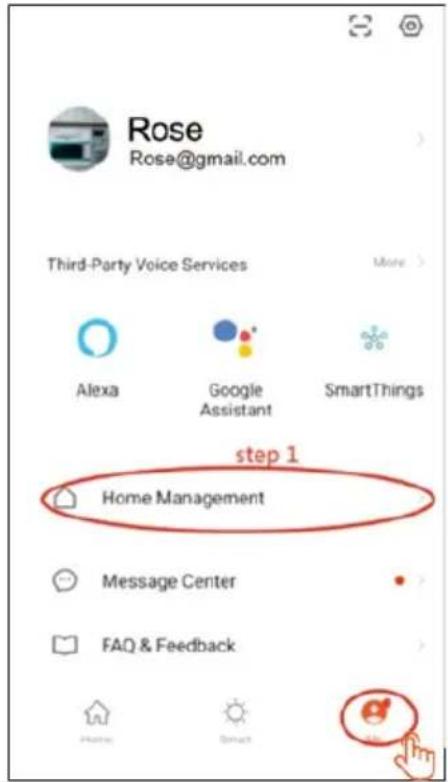

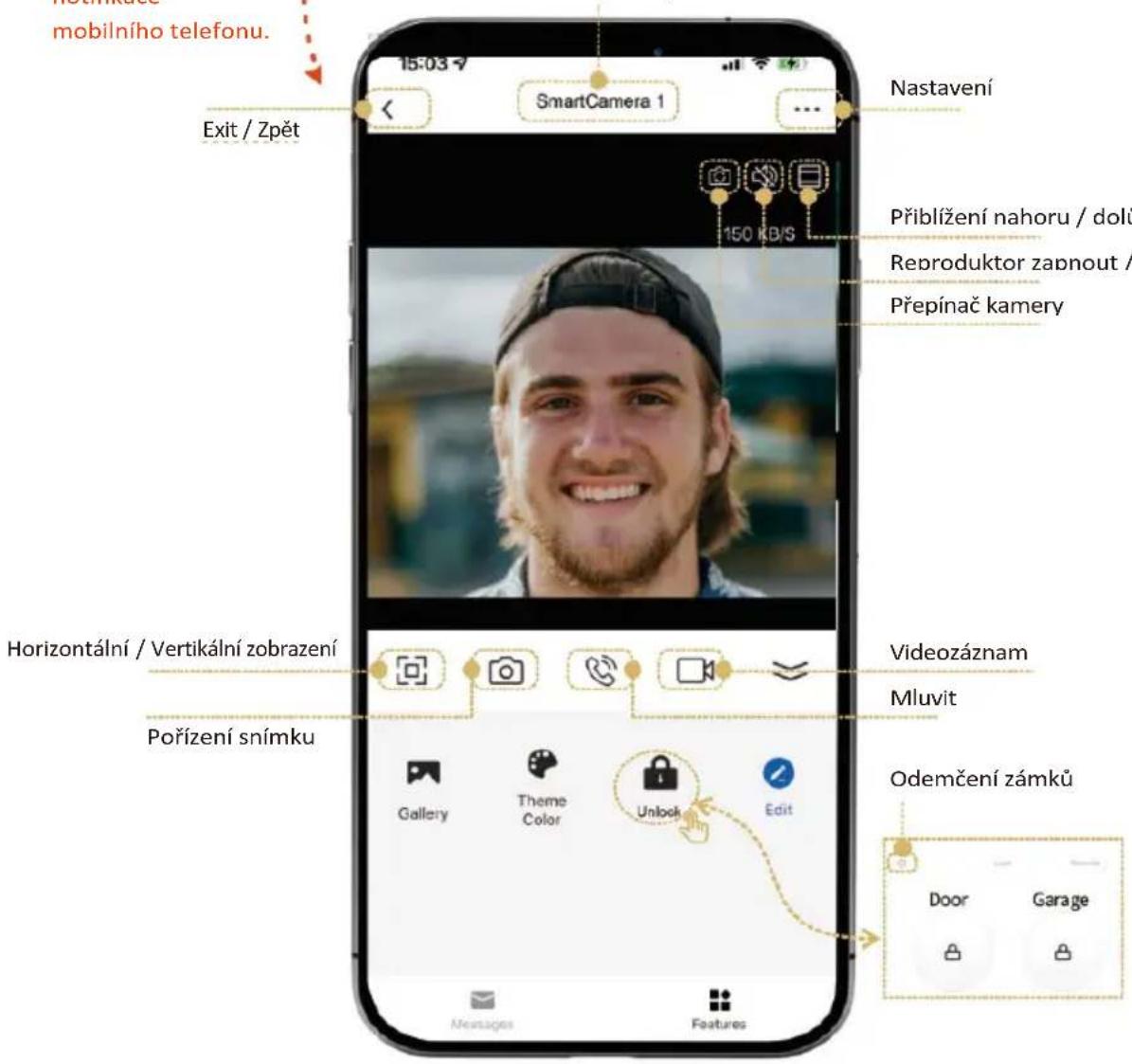

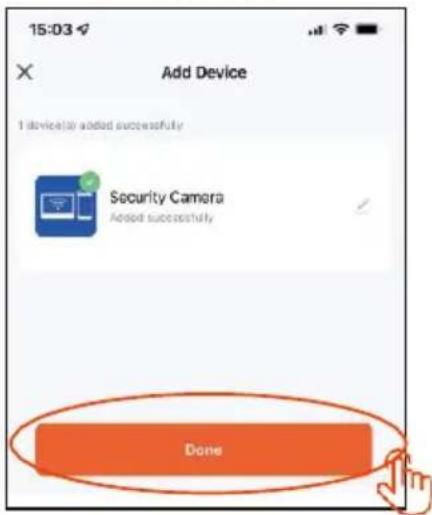

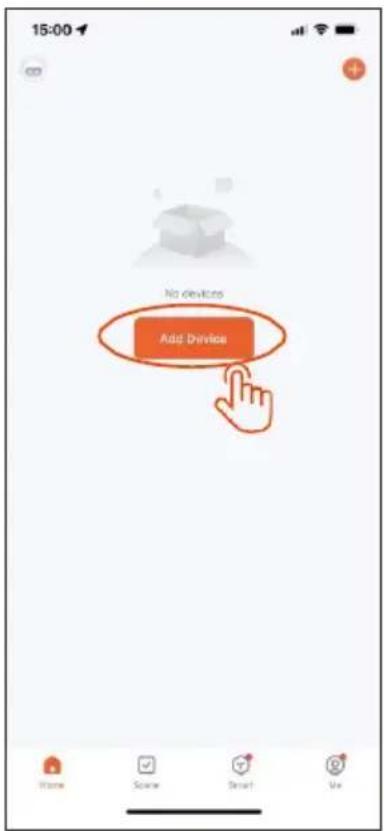

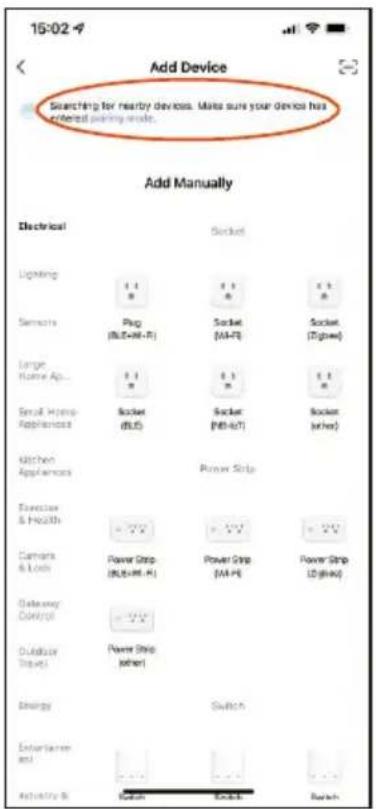

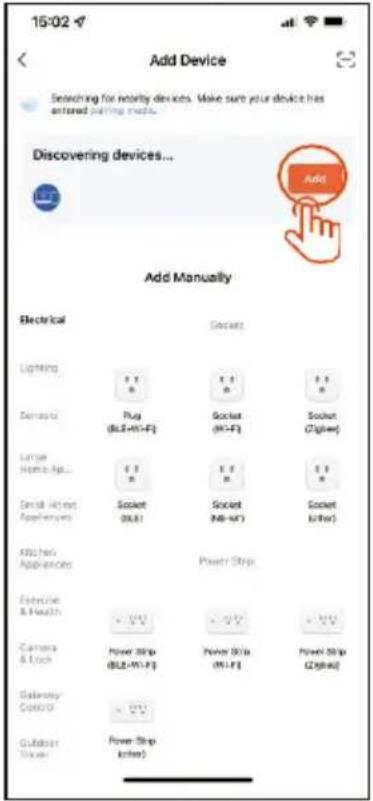

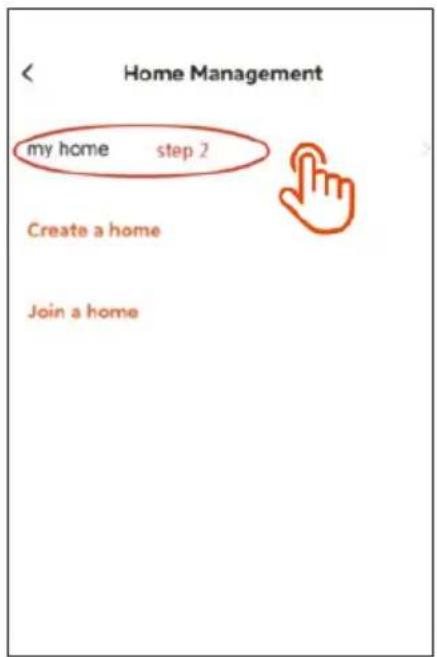

Jak nastavím aplikaci Smart Life?

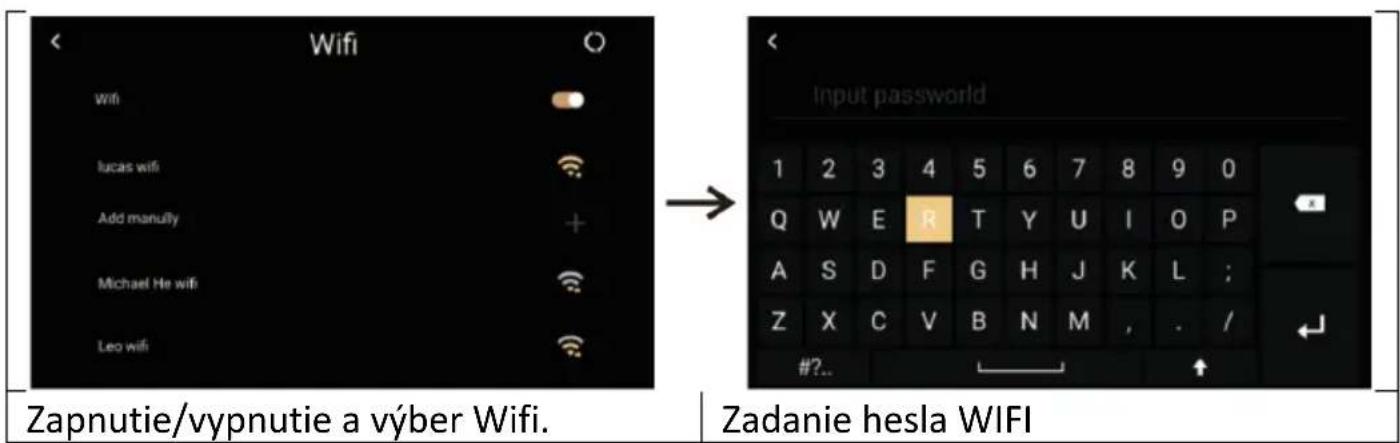

Ujistěte se, že je váš telefon připojen ke stejné 2,4 GHz WiFi síti jako monitor. Stáhněte si Smart Life z Google Play nebo App Store, zaregistrujte si účet a postupujte podle kroků v aplikaci pro přidání zařízení (vyhledat, spárovat, přidat, hotovo).

Mohu použít RFID karty k otevření dveří?

Ano. Venkovní jednotka má čtečku RFID, která podporuje až 600 bezkontaktních karet ve dvou zónách. Vstupte do režimu nastavení (stiskněte *#1234# na dálkovém ovladači) a poté pomocí ovladače přidávejte nebo odebírejte karty, jak je popsáno v návodu.

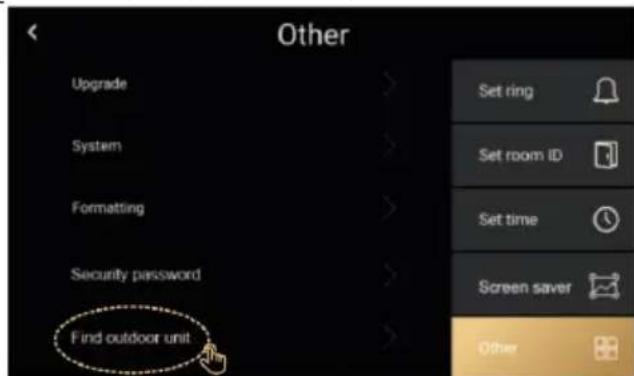

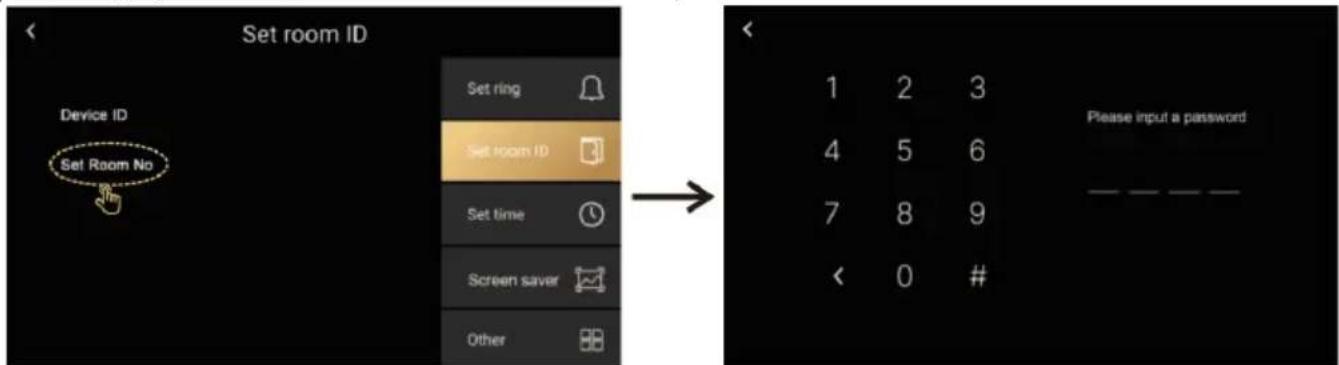

Jak připojím druhý monitor?

Pro funkci domácího telefonu připojte druhý monitor pomocí 2vodičového kabelu ke svorkám CN5/CN6 prvního monitoru. Ujistěte se, že oba monitory mají v nastavení stejné ID místnosti. Napájecí zdroj může být nutné posílit pro delší kabelové trasy.

Dveřní zámek se neotevře, když stisknu odemknout.

Zkontrolujte integritu kabeláže a změřte napětí na svorkách zámku. Zámek vyžaduje ke spuštění 12V; pokud je napětí nižší, použijte silnější vodiče nebo zajistěte správné napájení. Také zkontrolujte typ zámku (elektronický nebo magnetický) a nastavení propojek na venkovní stanici.

Během hovorů je slyšet pískání nebo zpětná vazba.

Zpětná vazba je způsobena fragmentací a zesílením zvuku vycházejícího z venkovní stanice. Snižte hlasitost reproduktoru na monitoru, abyste eliminovali smyčku zpětné vazby.

Jak čistit a udržovat zařízení?

Před čištěním odpojte monitor od napájení. Otírejte pouze vlhkým hadříkem. Vyhněte se umístění v blízkosti televizních přijímačů, vysoké vlhkosti nebo přímého slunečního záření. Nerozebírejte monitor ani venkovní stanici.

Dotazy uživatelů ohledně DoorPhone AP1 Evolveo

0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.

Položte novou otázku o tomto zařízení

Zatím žádné otázky. Buďte první, kdo se zeptá.

Stáhněte si návod pro váš Interkom ve formátu PDF zdarma! Najděte svůj návod DoorPhone AP1 - Evolveo a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DoorPhone AP1 značky Evolveo.

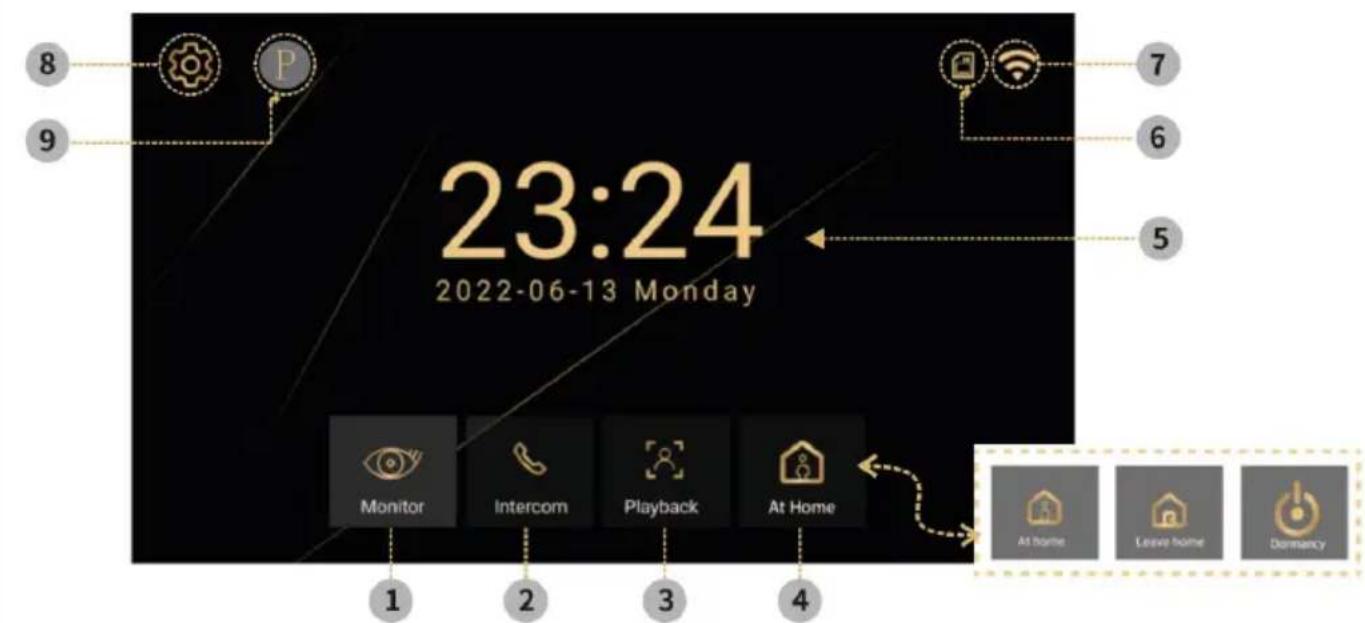

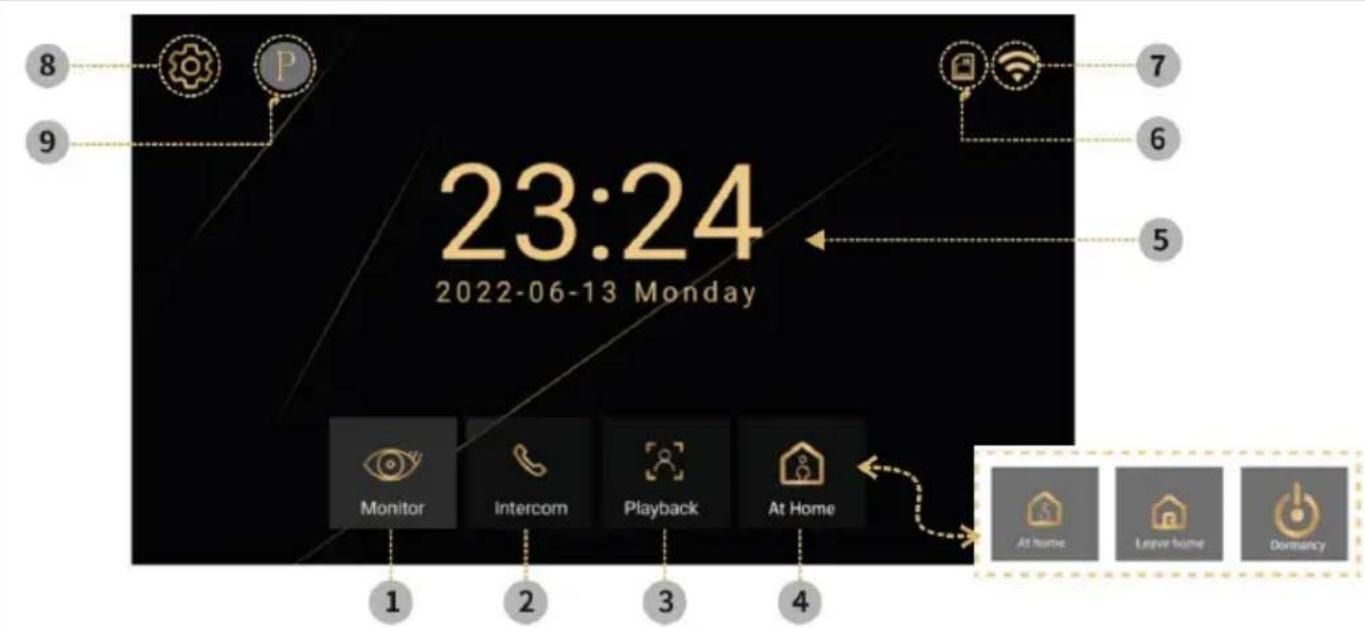

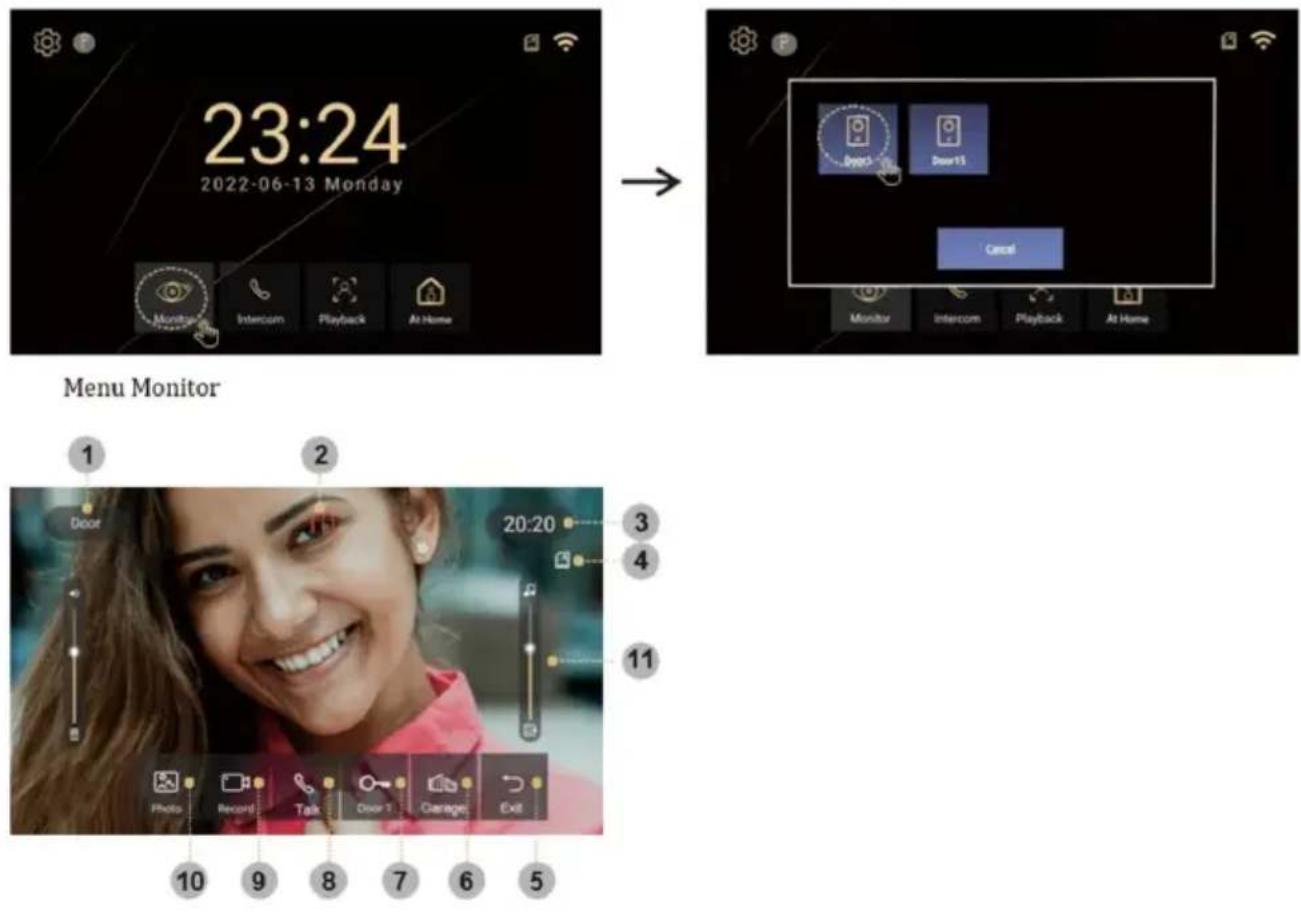

NÁVOD K OBSLUZE DoorPhone AP1 Evolveo

komunikace majitele s návštěvníky
• zvýšené bezpečí domu
ovládání elektrického dveřního zámku
vizuální kontrola návštěvníka před vstupem do domu
infračervené přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů
7"TFTLCD displej
Hands free komunikace
možnost výběru vyzváněcích melodií
možnost zavěšení videotelefonu na stěnu

BALENÍ

Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu:

• monitor (V případě modelu AP2 jsou součástí balení 2 monitory)

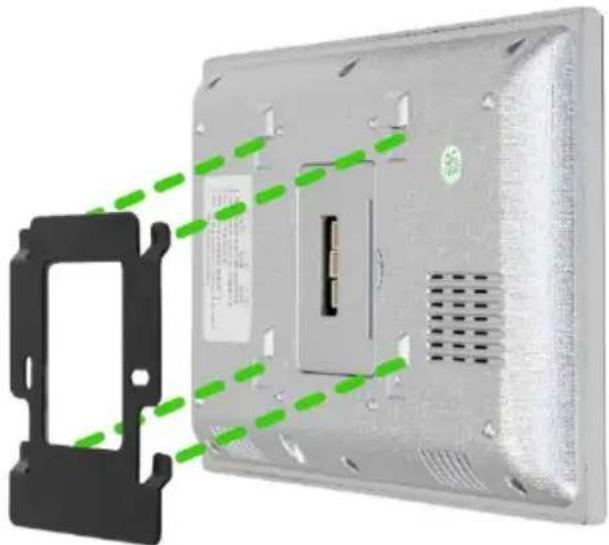

• montážní rámeček pro monitor
• upevňovací šrouby
• dveřní kamerová jednotka
- montážní rámeček pro povrchovou montáž kamerové jednotky + těsnění
- napájecí zdroj (pro AP2 jsou součástí 2 zdroje)
- kabely opatřené koncovkami pro propojení.

TECHNICKÉ SPECIFIKACE

Vnitřní jednotka

Monitor 7" LCD s dotykovou plochou
Napájecí adaptér: Vstup: AC 100-240V Výstup: DC 18V 1000mA
Spotřeba v pohotovostním režimu 1,5W a v pracovním režimu 10W
Připojení: 2 PIN
• Doba monitorování: 30 sekund
● Provozní teplota: -20°C - +60°C
Rozměry (v/š/h): 160 x 240 x 28mm

Venkovní jednotka

Jednotlačítková dveřní stanice – broušený hliník
Profesionální kamera CCD s IR přísvitem
Pohotovostní/provozní režim 1W
Noční přísvit: 7m – IR LED 850nm
● Provozní teplota -20°C - +60°C
Montážní výška: 145 – 160cm
Rozměry (v/s/h): 165 x 95 x 45mm

Evolveo DoorPhone AP1 - Venkovní jednotka - 1

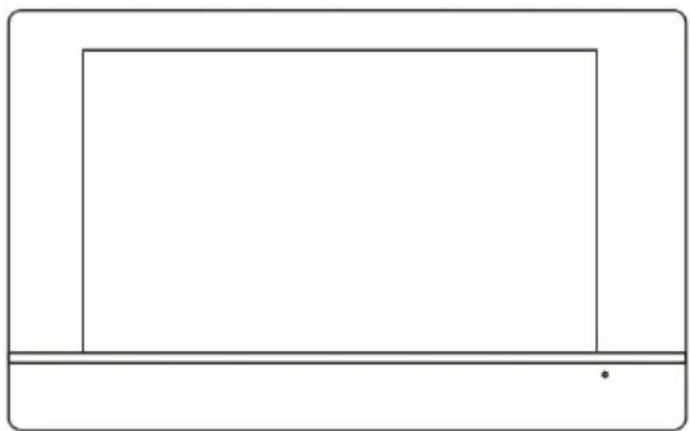

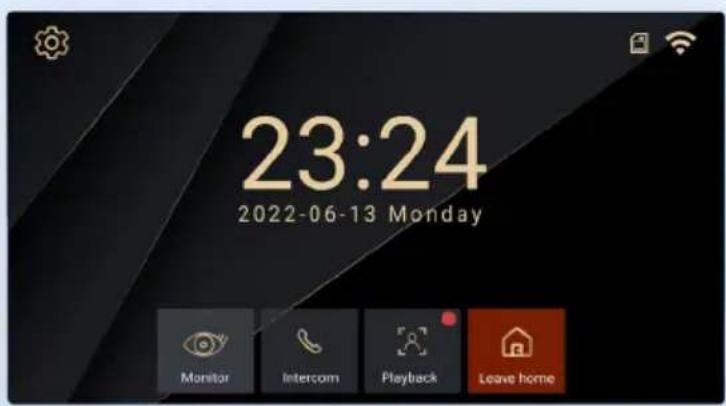

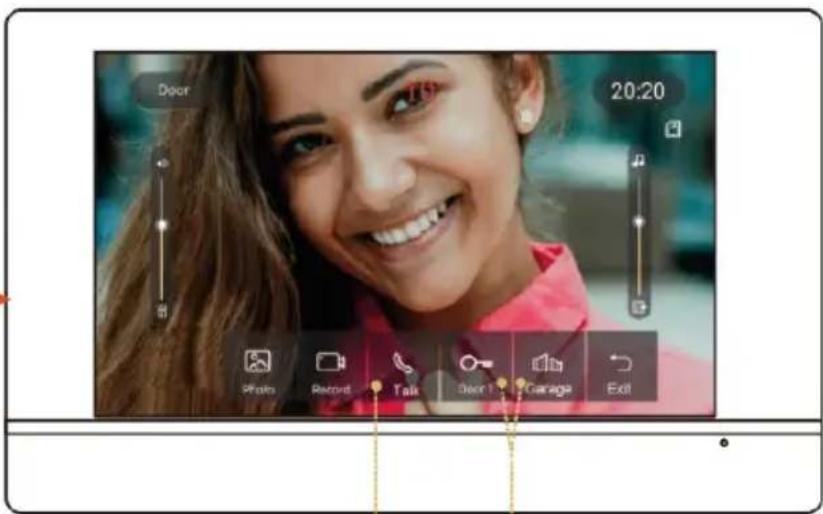

Vnitřní Wifi monitor

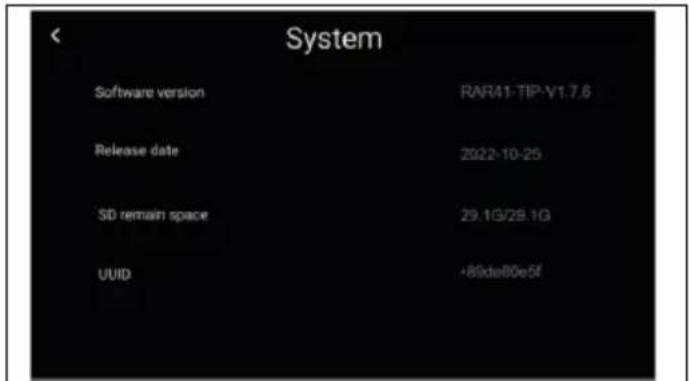

1) Systém: Linux
2) Způsob připojení: 2vodiče bez polarity, průměr 0,75 mm2
3) Funkce: Video komunikace, monitor, odemknutí
4) Rozlišení: 1024*600
5) Způsob komunikace: Obousměrná hlasová

6) Čas na hovor: 60 sekund
7) Příkon: 6W; standby: 2,5W
8) paměťová/video karta, WiFi
9) Pracovní napětí: DC 18-24V
10) Pracovní teplota: -10°C - 50 °C
11) Maximální kapacita: 128GB

Evolveo DoorPhone AP1 - Vnitřní Wifi monitor - 1

CN11: Připojení k napájení DC 18V.

CN6: Připojení k venkovní/ dveřní jednotce nebo dalšímu vnitřnímu monitoru

CN5: Připojení k vnitřnímu monitoru.

INFORMACE O PRODUKTU EVOLVEO DOORPHONE AP1

Evolveo DoorPhone AP1 - INFORMACE O PRODUKTU EVOLVEO DOORPHONE AP1 - 1

1) Název: Venkovní/Dveřní stanice
2) Rozlišení: 2MPx 1080P
3) Streamování videa: H.264
4) Komunikace: Dva vodiče bez polarity
5) Funkce: Video a Audio prénos
6) Doba hovoru: 60 sekund
7) Vodotěsnost: IP65
8) Noční vidění: ano
9) Standby: 1W
10) Pracovní výkon: 2W
11) Napětí: DC 18-24V
12) Pracovní teplota: -10°C - 50 °C
13) Připojení: 2 dráty bez polarity
14) Zámky: 2x relé

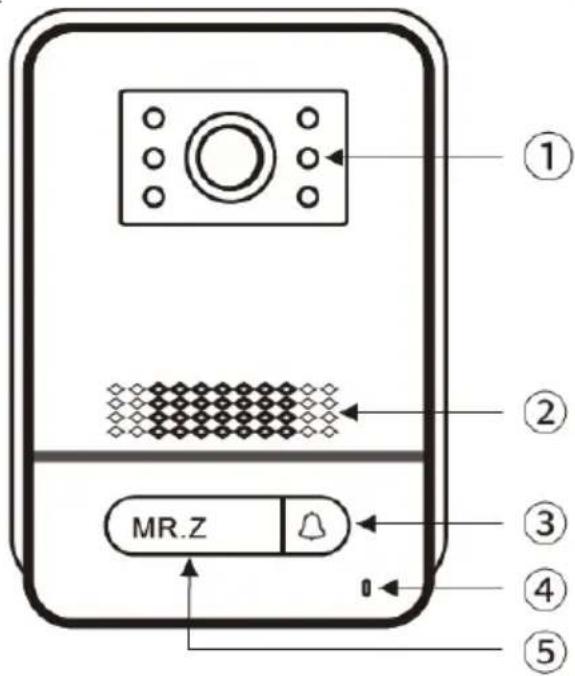

① ② ③ ④ ⑤ MR.Z

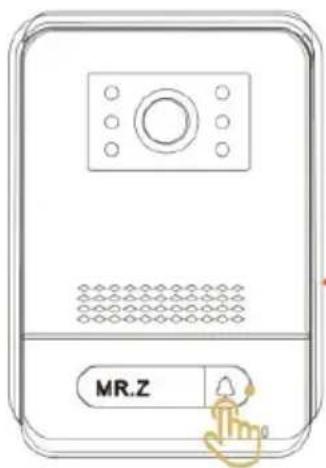

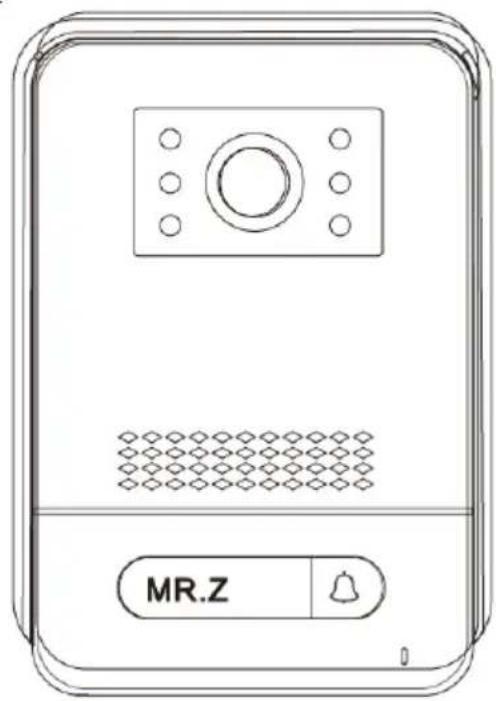

Pohled zepředu

1) Kamera
2) Reproduktor
3) Tlačítko zvonku
4) Mikrofon
5) Jmenovka

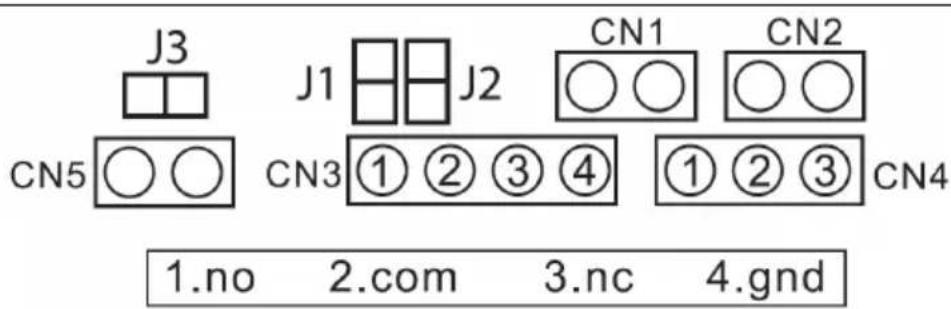

J3 J1 J2 CN1 CN2 CN5 CN3 ① ② ③ ④ ① ② ③ CN4 1.no 2.com 3.nc 4.gnd

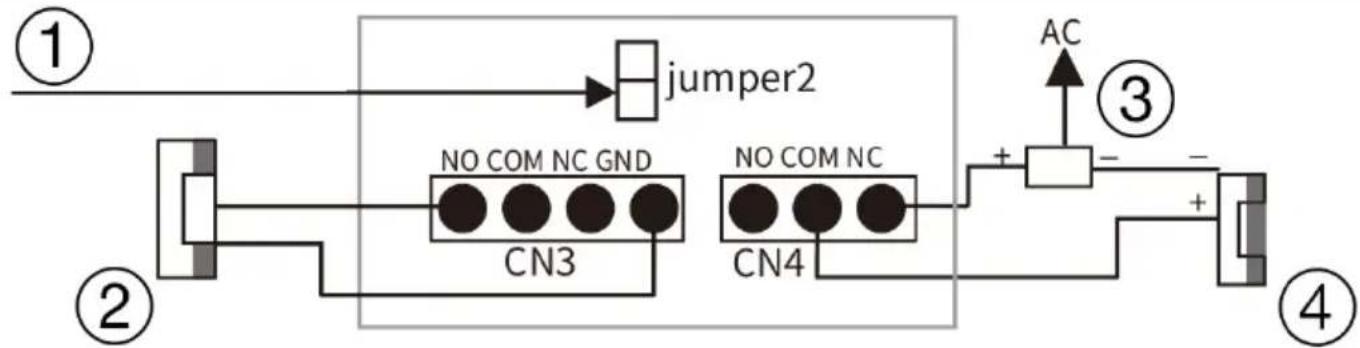

Pohled zezadu

jumper 2: připojení jako výstup napájení CN3, odpojení jako CN3 bez výstupu napájení.

jumper 1: odpojení jako CN3 pro připojení elektronického zámku.

jumper 3: pro ID dveřní stanice, připojení jako id 1, odpojení jako 2.

CN1: pro tlačítko ukončení zámku CN3.
CN2: pro tlačítko ukončení zámku CN4.
CN3: K zámku 1 (dveřní stanice může nabídnout napájení elektronickému zámku, magnetický zámek musí být připojen k externímu zdroji napájení).
CN4: K zámku 2 (zámek musí být připojen k externímu napájení, NO a COM připojeny k magnetickému zámku, NC a COM připojeny k elektronickému zámku).

Evolveo DoorPhone AP1 - Pohled zezadu - 1


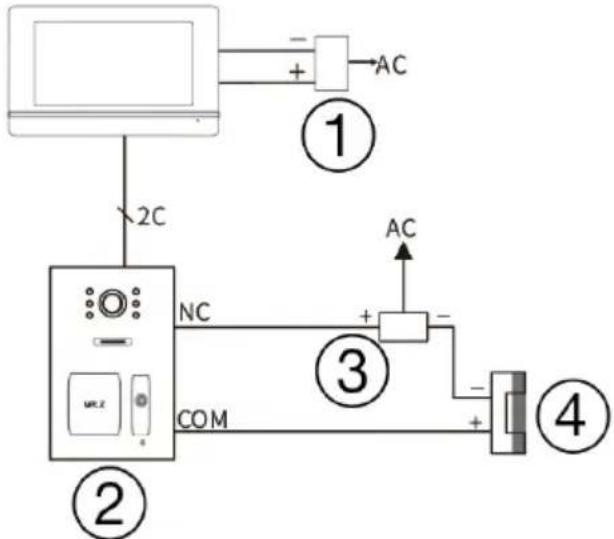

Podrobné propojení Se schématem zámku

1) spojení jako Výstupní výkon
2) elektrický zámek

3) napájení
4) magnetický zámek

(1 venkovní stanice pro 1 vnitřní monitor)
Evolveo DoorPhone AP1 - Podrobné propojení Se schématem zámku - 1

1) napájecí adaptér

3) napájení

2) venkovní stanice

4) magnetický zámek

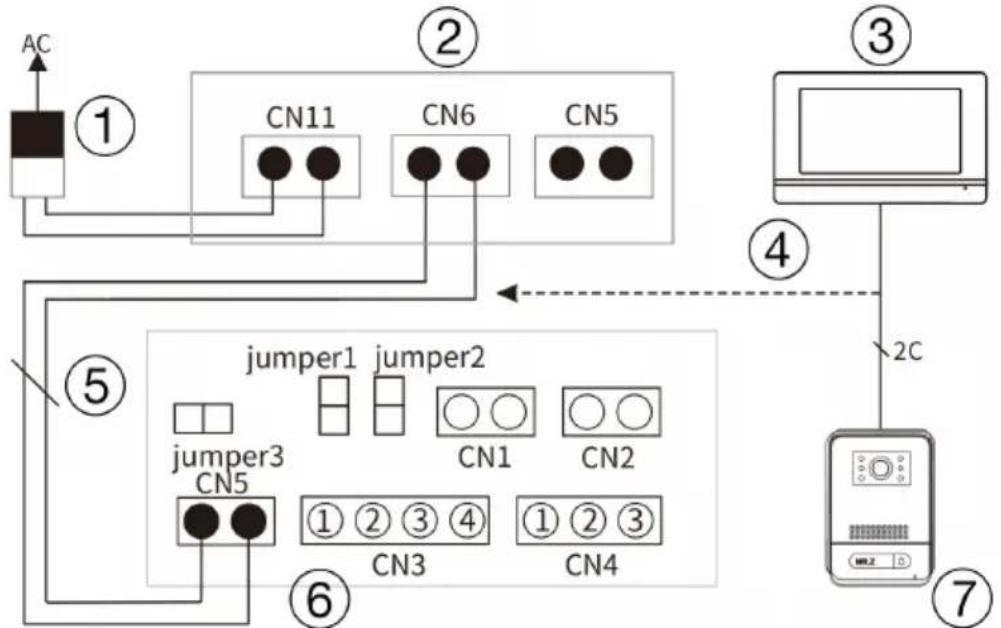

Podrobné schéma připojení
Evolveo DoorPhone AP1 - Podrobné propojení Se schématem zámku - 2

1) vstup / adaptér

5) 2 dráty

2) vnitřní monitor zpětný pohled

6) venkovní jednotka konektory

3) vnitřní monitor

7) venkovní stanice

4) detail připojení 2dráty

Poznámka: 18V1A adaptér jako napájení:

Průměr 0,2 mm 2 dráty - délka kabelu max 40 metrů.
Průměr 0,5 mm 2 dráty - délka kabelu max 80 metrů.
Průměr 0,75 mm 2 dráty - délka kabelu max 120 metrů.

INFORMACE O PRODUKTU EVOLVEO DOORPHONE AP2

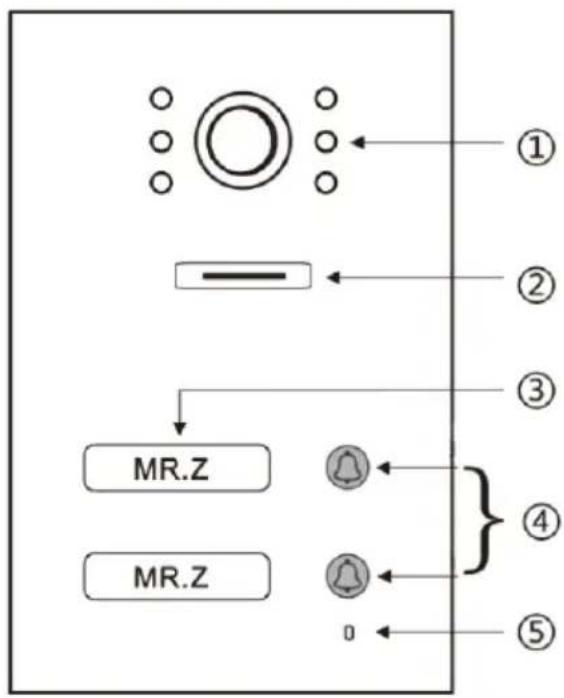

① ② ③ MR.Z MR.Z 0 ④ ⑤

Pohled zepredu

1) Kamera
2) Reproduktor
3) Jmenovka
4) Tlačítko volání
5) Mikrofon

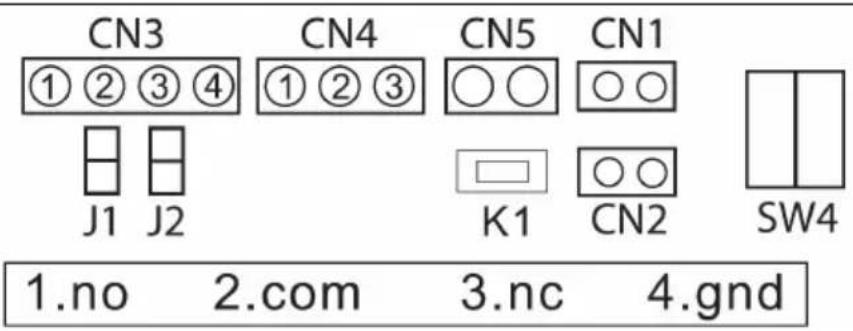

CN3 ①②③④ CN4 ①②③ CN5 ○○ CN1 ○○ J1 J2 K1 ○○ CN2 SW4 1.no 2.com 3.nc 4.gnd

Pohled na venkovní stanici

1. NO 2. COM 3. NC 4. GND

CN3: K zámku 1 (dveřní stanice může napájet elektronický zámek, magnetický zámek musí být připojen k externímu zdroji napájení).

CN4: K zámku 2 (zámek musí být připojen k externímu zdroji napájení, NO a COM jsou připojeny k magnetickému zámku, NC a COM k elektronickému zámku).

CN5: Připojení k vnitřnímu monitoru

CN1: Ovládací tlačítko zámku 1 (CN3). Tlačítko přímo ovládá zámek bez aplikace nebo vnitřní jednotky – lze využít jakékoliv tlačítko

CN2: Ovládací tlačítko zámku 2 (CN4) Tlačítko přímo ovládá zámek bez aplikace nebo vnitřní jednotky – lze využít jakékoliv tlačítko.

SW1: odpojení jako CN3 pro připojení elektronického zámku.

SW2: připojení jako výstup napájení CN3, odpojení jako CN3 bez výstupu napájení.

SW4: ID naší stanice.

K1: Tlačítko pro učení RFID karet

▶ ID naší stanice (nastavení SW4 Dip).

DIP PŘEPÍNAČ	ID stanice ourdoor	DIP PŘEPÍNAČ	ID stanice ourdoor
	1		5
	2		6
	3		7
	4

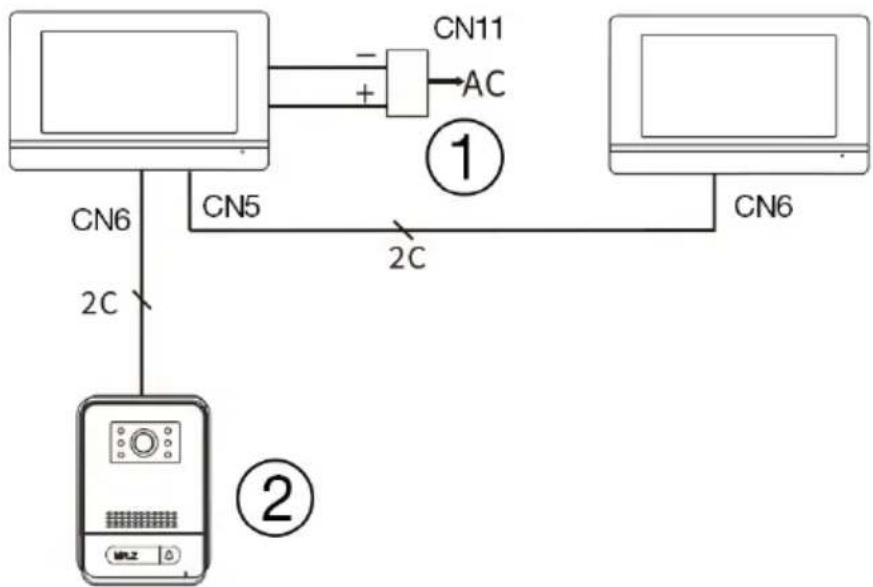

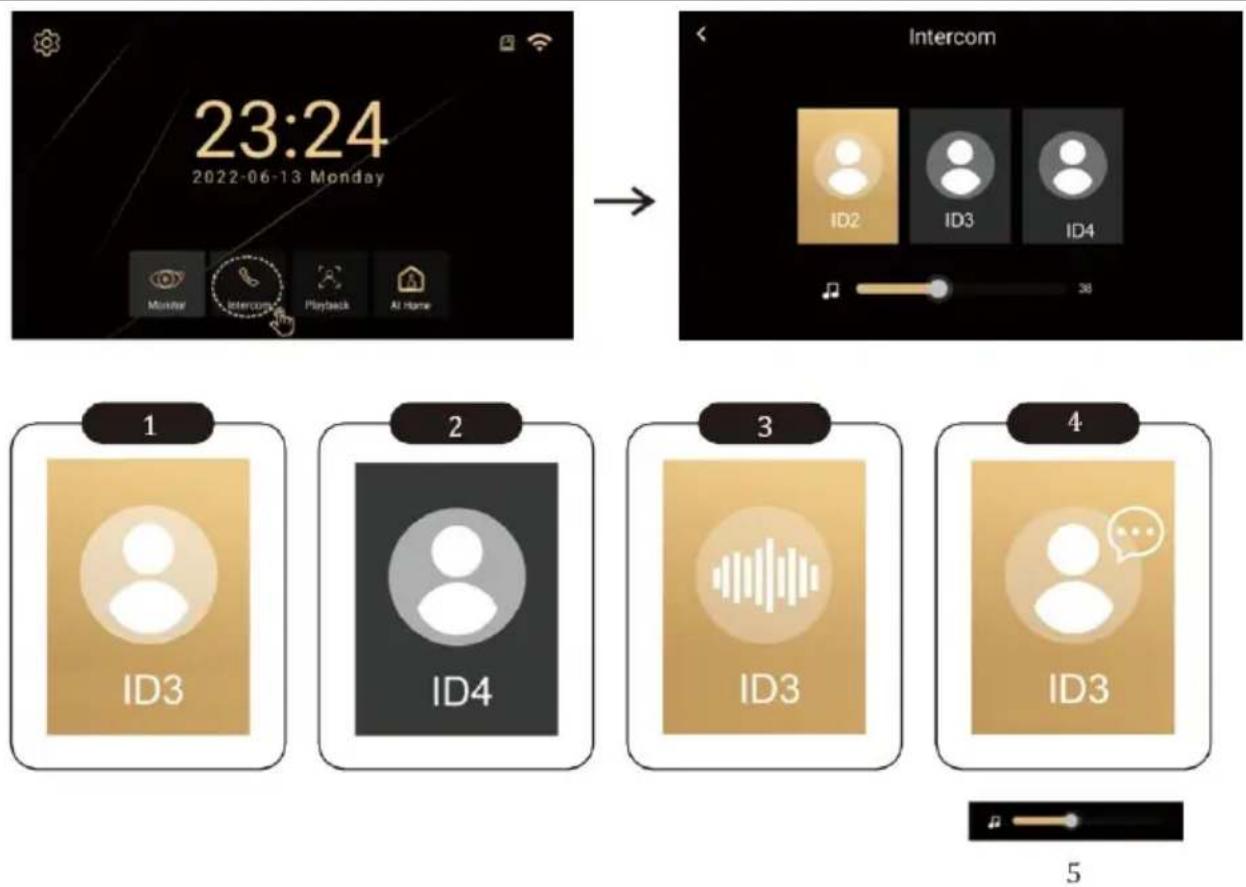

SCHÉMA PŘIPOJENÍ 2 MONITORŮ – FUNKCE INTERKOMU

(1 venkovní stanice pro max. 2 vnitřní monitory)
Evolveo DoorPhone AP1 - SCHÉMA PŘIPOJENÍ 2 MONITORŮ – FUNKCE INTERKOMU - 1

1) napájecí adaptér

2) venkovní stanice

Poznámka: 18V1A adaptér jako centrální napájení:

Průměr 0,2 mm 2 dráty max délka 20 metrů.
Průměr 0,5 mm 2 dráty max délka 50 metrů.
Průměr 0,75 mm 2 dráty max délka 100 metrů

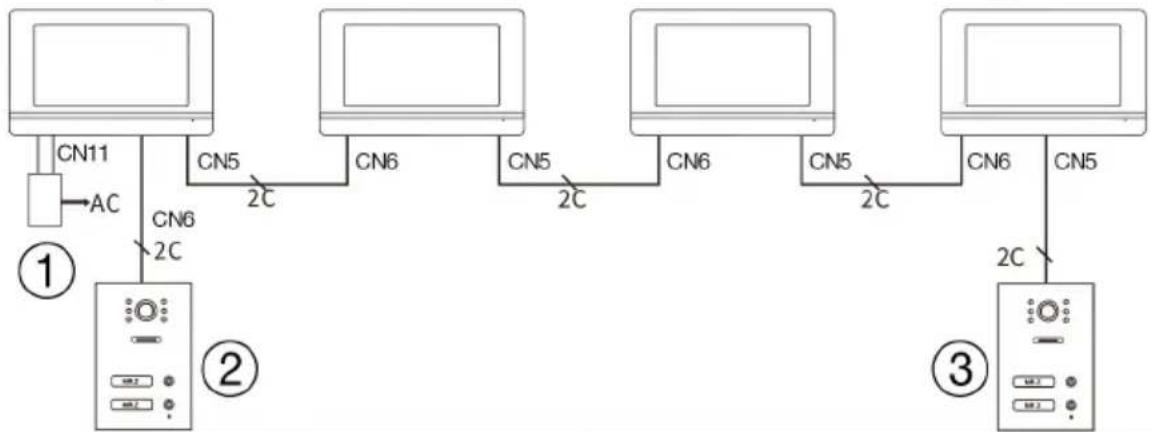

(2 venkovní stanice pro max. 4 vnitřní monitory)
Evolveo DoorPhone AP1 - Poznámka: 18V1A adaptér jako centrální napájení: - 1

1) napájení
2) venkovní stanice

3) venkovní stanice

Poznámka: 18V1A adaptér jako centrální napájení:

Průměr 0,2 mm 2 dráty max délka 20 metrů.
Průměr 0,5 mm 2 dráty max délka 50 metrů.
Průměr 0,75 mm 2 dráty max délka 100 metrů.

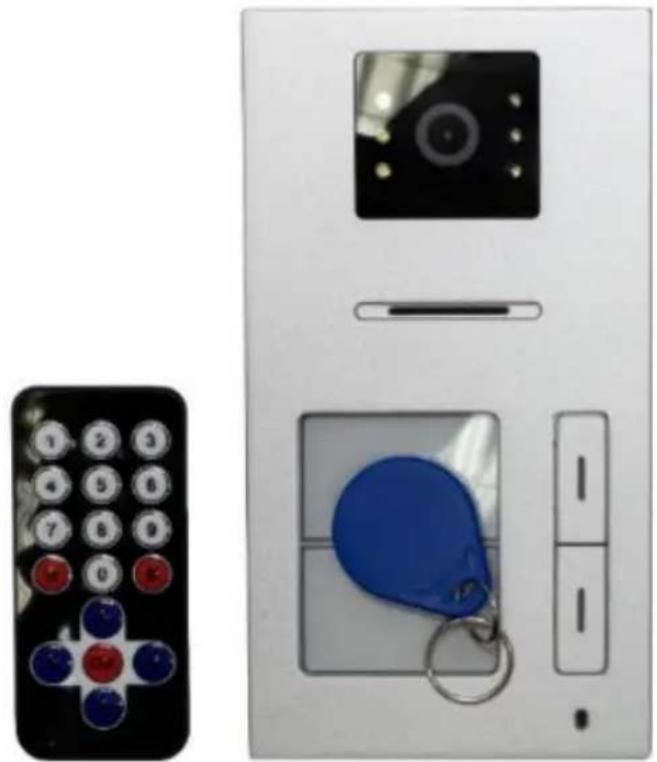

ČTEČKA RFID KARET - NASTAVENÍ

Kroky nastavení řízení přístupu k venkovní stanici:

2 zóny pro naučení RFID karet, zóna 1 pro 500 bezkontaktních karet, zóna 2 pro 100 bezkontaktních karet.

Evolveo DoorPhone AP1 - Kroky nastavení řízení přístupu k venkovní stanici: - 1
