| Típus | Kézi körfűrész |
| Márka | Narex |
| Modell | EPK 16 D |
| Névleges feszültség | 230 V |
| Frekvencia | 50–60 Hz |
| Névleges bemeneti teljesítmény | 1100 W |
| Üresjárati fordulatszám | 4700 min⁻¹ |
| Tárcsa átmérő | 160 mm |
| Tárcsa furat | 20 mm |
| Fogvastagság | 2.8 mm |
| Tárcsa vastagság | 1.8 mm |
| Max. vágásmélység 90°-nál | 55 mm |
| Max. vágásmélység 45°-nál | 38 mm |
| Vágási szögtartomány | 90°–45° |
| Súly | 3.6 kg |
| Védelmi osztály | II (kettős szigetelés) |
| Vágásmélység állítás | Szerszám nélküli kézikerékkel |
| Vágási szög állítás | Szerszám nélküli kézikerékkel, 0°–45° |
| Párhuzamos vágásvezető | Igen, skálával (max. 200 mm) |
| Porelszívó csatlakozó | Igen (szabványos porszívóhoz) |
| Alsó védőburkolat | Automatikus visszahúzás karral |
| Hasítóék | Állítható távtartó ék |
| Tárcsacsere | Orsózár a csavarkulcsokkal (15, 16) |
| Szénkefék | Cserélhető (min. hossz 5 mm) |
| Hangnyomásszint | 95 dB(A) (K=3 dB) |
| Rezgéskibocsátás | < 4.4 m/s² (K=1.5 m/s²) |
Gyakran ismételt kérdések - EPK 16 D Narex
Felhasználói kérdések a következőről EPK 16 D Narex
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét EPK 16 D - Narex és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. EPK 16 D márka Narex.
HASZNÁLATI ÚTMUTATÓ EPK 16 D Narex
A kezelési utasításban és a gépen használt jelzések
Általános veszélyre való figyelmeztetés!
Figyelem! A veszélyek csökkentése érdekében olvassa el az útmutatót!
izolace
izolácia
insulation
Aislamiento doble
Двойная изоляция
Podwójna izolacja
Dupla szigetelés
Nem kommunális hulladékba való
Használjon védőszemüveget
Általános biztonsági utasítások
FIGYELMEZTETÉS! Olvassa el a biztonsági utasításokat és az egész útmutatót. Akövetkező utasítások be nem tartása áramütéses balesetet, tűz keletkezését vagy személyek komoly sérülését okozhatják.
Az útmutatót és utasításokat örizze meg későbbi használatra. Az „elektromos szerszám” kifejezés alatt minden további figyelmeztető utasításban hálózatból (mozgó vezetékkel) táplált elektromos szerszám vagy elemröl (mozgó vezeték nélkül) táplált szerszám értendő.
1) Munkakörnyezet biztonsága
a) Munkahelyet tartsa tisztán és jó megvilágítással. Rendetlenség és sötét munkahelyek baleset okozók.
b) Ne használja az elektromos szerszámot robbanásveszélyes környezetbe, ahol gyúlékony folyadékok, gázok vagy por van jelen. Az elektromos szerszámban szikrák keletkeznek, me- lyek meggyújthatják a port vagy gőzöket.
c) Az elektromos szerszám használatánál akadályozza meg a gyerekek vagy más személyek szerszámhoz való hozzá-férését. Ha zavarva van elvesztheti az ellenőrzését a végzett művelet felett.
2) Elektromos biztonság
a) Az elektromos szerszám mozgó vezetékén lévő dugó villájának egyeznie kell a hálózati dugaszaljjal. Soha semmi módon ne igazítja a dugó villáját. A szerszámhoz melynek földelt védővezetéke van soha ne használjon dugaszalj adapterokat. Nem változtatt dugó-villák és megfelelő dugaszaljak korlátozzák az elektromos áram okozta baleseteket.
b) Kerülje testének érintkezést leföldelt részekkel, pl. csóvezetékekkel, központi fütés fütőtestjeivel, tüzhelyekkel és hütőkkel. Villamos áram okozta baleset esélye nagyobb, ha az Ön teste földel van érintkezésben.
c) Elektromos szerszámokat ne tegye ki esőnek vagy nedves környezetnek. Ha az elektromos szerszámba víz jut, növekszik az áramütés okozta baleset veszélye.
d) Ne használja a mozgó vezetéket más célokra. Soha ne vigye az elektromos szerszámot a bevezető kábelnél fogva, vagy ne rántsa ki a dugót a dugaszaljból a vezetéket fogva. Véd je a kábelt magas hőmérséklet, olajok és éles tárgyaktól és a gép mozgó részeitől. Megsérült vagy összegubancolt vezeték növeli a villamosáram által keletkezett baleset veszélyét.
e) Ha, a villamos szerszám kint van használva, használjon külső használatra készült hosszabbító vezetéket. Külső használatra készült hosszabbító vezeték csökkenti az elektromos áram okozta baleset veszélyét.
f) Ha az elektromos szerszámot nedves helyeken használja, használjon áram-védő kapcsolóval (RCD) ellátott bevezetést. RCD használata csökkenti a villamos áram okozta baleset veszélyét.
3) Személyi biztonság
a) Elektromos szerszám használata közben legyen figyelmes, figyeljen arra amit éppen csinál, összpontosítson és legyen megfontoló. Az elektromos szerszámmal ne dolgozzon, ha fáradt, ha drog, alkohol vagy gyógyszer hatása alatt van. Pillanatnyi figyelmetlenség az elektromos szerszám használatánál komoly sérüléseket okozhat.
b) Használjon személyi védőeszközöket. Mindig viseljen szemvédő eszközöket. Védőeszközök mint respirátor, csúszás menetes biztonsági cípő, szilárd fejvédő vagy fülvédő, melyek a munka körülményei szerint vannak használva, csökkentik a személyek sérülésének lehetőségét.
Biztonsági utasítások az összes körfűrészhez
a) FIGYELEM: Ügyeljen arra, hogy kezei biztonságos távolságban legyenek a vágás helyétől és a fűrészlaptól. A másik kezével fogja meg a kiegészítő markolatot vagy a motorházat. Ha a fűrészt két kézzel tartja, a körfűrészlap nem vághatja meg a kezét.
b) Kezeit netegyea vágottmunkadarabalá. A védőborítása vágott munkadarab alatt nem véd a fűrészlappal való érintkezéstől.
c) A vágás mélységét állítsa be a munkadarab vastagságának megfelelően. A körfűrészlap munkadarab alatt látható része nem lehet több, mint egy fognyi magasság.
d) A munkadarabot soha ne tartsa a kezében vagy a térdére fektetve. A munkadarabot szilárd alapra rögzítse. Fontos, hogy a munkadarab jól alá legyen támasztva, és a valamely
c) Kerüljék a szerszám akaratlan indítását. Győződjön meg arról, hogy a csatlakozó dugó ki van húzva a dugaszaljból vagy az akkumulátor ki van kapcsolva a szerszám áthelyezésénél. A szerszám áthelyezése újjal a kapcsolón vagy a hálózatba kapcsolt szerszám bekapcsolt kapcsolóval történt áthelyezése balesetet okozhat.
d) A szerszám bekapcsolása elött távolítsa el az összes beállító szerszámot vagy kulcsokat a gépről. Az elektromos szerszám forgó részein hagyott beállító szerszám vagy kulcs személyi sérülés oka lehet.
e) Ćsak biztonságosan elérhető helyen dolgozzon. Állandóan legyen stabil testtartása és egyensúlya. Így jobban tudja kezelni az elektromos szerszámot nem előrelátott helyzetekben.
f) Öltözködjön megfelelően. Ne viseljen laza ruhát és ékszert. Ügyeljen arra, hogy haja, ruhája és kesztyűje megfelelő távolságban legyen a forgó részektől. Bő ruházatot, ékszert és hosszú hajat a gép forgó részeivel elkaphatja.
g) Ha rendelkezésre állnak a por elszívó és por gyűjtő beren - dezések, akkor be kell biztosítani, hogy ilyen berendezések helyesen legyenek bekapcsolva és használva. Ilyen berendezés csökkenti a keletkező por okozta veszélyt.
4) Az elektromos szerszám használata és gondozása
a) Ne terhelje túl az elektromos szerszámot. A végzett munkához használjon megfelelő szerszámot. Megfelelő elektromos szerszám biztonságosabban fogja a munkát végezni, ha rendeltetése szerint van használva.
b) Ne használjon olyan berendezést amelyet nem lehet kapcsolóval ki és bekapcsolni. Bármilyen elektromos szerszám, amelyet nem lehet kapcsolóval kezelni veszélyes és meg kell javítani.
c) A szerszámot bármilyen beállítás, alkatrész csere vagy eltevés előtt kapcsolja le a hálózatról a hálózati dugó ki-húzásával vagy az akkumulátorokat kapcsolja le. Ez a preventív biztonsági intézkedés korlátozza az elektromos szerszám véletlen beindítását.
d) Nem használt villamos szerszámot úgy kell eltenni, hogy gyerekek ne jussanak hozzá, ne engedje a villamos szerszám használatát olyan személyeknek akik nem ismerik ezeket az utasításokat. Villamos szerszám tapasztalatlan felhasználó kezében veszélyes.
e) Tartsa rendben a villamos szerszámot. Ellenőrizze a mozgó részeit, azok mozgékonyságát, ügyeljen a repedésekre, eltört részekre és bármilyen körülményre, amelyek veszélyeztetik a villamos szerszám funkcióját. Ha a szerszám meg van sérülve, akkor további használata előtt biztosítja a meg javítását. Sok baleset a villamos szerszám nem megfelelő karbantartásából ered.
f) Vágó szerszámokat tartsa tisztán és élesen. Helyesen megélesített és karbantartott vágó szerszám kisebb valószínűséggel fogja meg az anyagot vagy blokkolódik le, könnyebb a munka ellenőrzése.
g) Villamos szerszámokat, tartozékokat, eszközöket stb. az út mutatók szerint használja és olyan módon ahogy az elővan írva konkrét villamos szerszám használatához, figyelembevéve az adott munka feltételeket és a végzett munkát.
A villamos szerszámok nem rendeltetésszerű használata veszélyes helyzeteket teremthet.
5) Szerviz
a) A villamos szerszám javítását bizza szakképzett személyre, aki identikus pótalkatrészeket fog használni. Ezzel biztosítva lesz a villamos szerszám javítás előtti biztonsági szintje.
testrésszel való érintkezésnek, a körfűrészlap beszorulásának vagy a gép feletti uralom elvesztésének veszélye a lehető legalacsonyabb mértékre legyen csökkentve.
e) Abban az esetben, ha a körfűrészlap valamilyen tevékenység közben érintkezhet a felszín alatt húzódó villamosvezetékkel vagy a fűrész hálózati kábelével, a gépet a szigetelőanyagból készült részeknél tartsa. Az "élő" vezetékkel való érintkezés azt eredményezheti, hogy a gép fém részei is "élővé" válnak, ami áramütést okozhat.
f) A hosszanti vágásnál mindig használjon fűrészvezetőt vagy egyenes élü vezetőütközót. Ezzel nő a vágás pontossága és csökken a fűrészlap beszorulásának veszélye.
g) Mindig megfelelő nagyságú és alakú (négyzet vagy kör) rögzítőnyílasokkal rendelkező körfűrészlapokat használjon. A fűrész rögzítő részeinek pontosan nem megfelelő körfűrészlapok kilengést és a gép feletti uralom elvesztését okozhatják.
h) Soha ne használjon sérült vagy nem megfelelő alátéteket vagy fűrészlap rögzítő anyákat. Az alátétek és a fűrészlap rögzítő anyák speciálisan az ön fűrészéhez készültek tekintettel az optimális müködésre és a munkabiztonságra.
További biztonsági utasítások az összes körfűrészhez
A visszaütés okai és azok felhasználó általi kiküszöbölésének módjai:
- A visszaütés a beszorult, leblokkolt vagy nem kiegyensúlyozott körfürészlap hirtelen reakciója, aminek következménye a fűrész felfelé és a munkadarabtól a felhasználó felé irányuló ellenőrizhetetlen mozgása.
- Ha az összezáródó vágás beszorítja vagy teljesen leblokkolja a körfűrészlapot, az megáll és a motor reakcióereje a fűrész felhasználó felé történő gyors visszaütését okozza.
– Ha a körfűrészlap el van fordítva vagy nincs egyenesen a vágásban, a körfűrészlap hátsó szélén levő fogak felülről a fához ütközhetnek, a fűrészlap kiugrik a vágásból és a fűrész visszaüt a felhasználó felé.
A visszaütés a gép nem megfelelő használatának és/vagy a nem megfelelő munkamenetek és munkafeltételek következménye, és azt az alább feltüntetett utasítások kellő betartásával lehet megelőzni:
a) A fürész mindig tartsa erősen két kézzel és a karjait tartsa olyan helyzetben, hogy vissza tudja tartani a visszaütés által keltett erőket. Mindig álljon a fürészlap valamelyik oldalára, soha ne álljon a körfürészlap síkjában. A visszaütés a fürész felhasználó felé történő mozgását eredményezheti, de a biztonsági intézkedések betartása mellett a felhasználó vissza tudja tartani a visszaütés által keltett erőket.
b) Ha a körfürészlap beszorul vagy bármilyen okból kifolyólag meg kell szakítani a vágást, engedje el a kapcsolót és a fűrészt tartsa a munkadarabban, amíg a fűrészlap teljesen megáll. Soha ne próbálja meg kiemelni a fűrészt a vágásból vagy visszahúzni azt, ha a körfürészlap mozgásban van; ilyen esetekben visszaütés léphet fel. Keresse meg a körfürészlap beszorulásának okait és az ilyen okok elhárításának lehetőségeit.
c) Ha a fűrészt úgy indítja el újra, hogy a fűrészlap a munkadarabban van, egyenesítse ki a körfűrészlapot a vágásban és győződjön meg arról, hogy a fogak nem ütköznek bele a munkadarabba. Ha a fűrészlap beszorul, az ismételt bekapcsoláskor a fűrész felfelé irányuló nyomást fejthet ki vagy visszaüthet.
d) Ha nagy deszkákat fürészel, jól támassza alá azokat, hogy a körfürészlap beszorulásának és a visszaütésnek a veszélyét a minimálisra csökkentse. A nagy deszkák hajlamosak a saját súlyuk alatti behajlásra. A deszka alatt támasztékoknak kell lenniük a vágás közelében mindkét oldalon és a szélek közelében.
e) Ne használjon tompa vagy sérült körfűrészlapokat. Az életlen vagy nem jól bedíllított körfűrészlapok keskeny vágást eredményeznek és így túlzott súrlódást okoznak, ami gátolja a korong forgását és visszaütéshez vezet.
f) A vágás megkezdése előtt megfelelően és biztonságosan be kell húzni a vágás mélységének és a körfűrészlap dölésszögének beállítását biztosító karokat. Ha a fűrészlap helyzetének beállítása a vágás közben megválatozik, a fűrészlap beszorulhat és visszaütést eredményezhet.
g) Legyen különösen óvatos, ha "anyagba süllyesztett" vágást végez már meglevő falakon vagy más olyan helyeken, ahova nem lát. Az anyag másik oldalára áthatoló fűrészlap akadályba ütközhet, ami visszaütést okozhat.
Biztonsági utasítások az elforduló belső vödőburkolattal felszerelt körfűrészekhez
a) Használat előtt mindig ellenőrizze, hogy az alsó védőburkolat rendesen visszazár-e. Ne használja a fűrészt, ha az alsó védőburkolat nem mozog szabadon és nem zár vissza azonnal. Az alsó védőburkolatot soha ne rögzítse nyitott helyzetben pl. kapcsokkal vagy kikötéssel. Ha a fűrész véletlenül leesik a földre, az alsó védőburkolat elhajolhat. Nyissa ki az alsó védőburkolatot a nyitókar segítségével és győződjön meg arról, hogy szabadon mozog és bármilyen kinyitottsági szögnél vagy beállított vágásmélységnél nem érintkezik a fűrészlappal, sem a fűrész más részével.
b) Ellenőrizze az alsó védőburkolat rugójának működését. Ha a védőburkolat és a rugó működése nem megfelelő, ezeket a részeket használat előtt meg kell javíttatni. Az alsó védőburkolat valamely részek sérülése, ragacsos lepedékek vagy szennyeződés lerakódások miatt lassan reagálhat.
c) Az alsó védőburkolatot csak speciális vágások esetén szabad kézzel kinyitni, mint pl. "anyagba süllyesztett" vágások vagy "összetett vágások" esetén. Nyissa ki a védőburkolatot a nyitókar segítségével, majd engedje el abban a pillanatban, amikor a körfűrészlap a vágott anyagba hatol. Minden egyéb vágás esetén az alsó védőburkolatnak automatikusan kellene működnie.
d) Mielött a fűrészt a munkaasztalra vagy a padlóra tenné, mindig ellenőrizze, hogy az alsó védőburkolat elfedi-e a fűrészlapot. A nem védet forgó körfűrészlap a fűrész visszaütését okozza és mindent elvág, ami az útjába kerül. Tudatosítsa, mennyi ideig tart a körfűrészlap leállása a kapcsoló elengedése után.
Egyéb biztonsági utasítások az összes feszítőékkel rendelkező körfűrészhez
a) A használt körfürészlapnak megfelelő feszítőéket alkalmazzon. Hogy a feszítőékműködőképeslegyen, vastagabbnak kell lennie, mint a körfürészlap vastagsága, azonban vékonyabbnak, mint a körfürészlap fogai által kialakított vágás szélessége.
b) A feszítőéket a jelen használati utasításban feltüntetett utasításoknak megfelelően állítsa be. Ha a távolság vagy a pozíció nincs megfelelően beállítva, és ha az ék nincs középen, a feszítőék elveszítheti funkcióját a visszaütés megakadályozásának szempontjából.
c) Mindig használjon feszítőéket, kivéve, ha anyagba süllyesztett vágást végez. Az ilyen vágás után a feszítőéket ismét fel kell szerelni. Az anyagba süllyesztett vágáskor a feszítőék a munkadarabba ütközik és visszaütést okozhat.
d) A feszítőéknek a vágásban kell elhelyezkednie, hogy működéképes legyen. A feszítőék rövid vágások esetén nem gátolja meg a visszaütést.
e) Ne használja a fűrészt, ha a feszítőék el van hajolva. A védőburkalattal történő enyhe érintkezés is lassíthatja a védőburkolat visszazáródását.
Műszaki adatok
Kézi körfürész
Típus EPK 16 D
Tápfeszültség 230 V
Hálózati frekvencia 50–60 Hz
Névleges felvett teljesítmény 1 100 W
Üresjárati fordulatszám 4 700 min -1
Körfürészlap ∅ 160 mm
Nyílás 20 mm
Fogtávolság 2,8 mm
Körfürészlap vastagsága 1,8 mm
Vágásmélység 90° 0–55 mm
45° 0–38 mm
Vágási szög 90°–45°
Súly (kiegészítők nélkül) 3,6 kg
Védelmi osztály II /

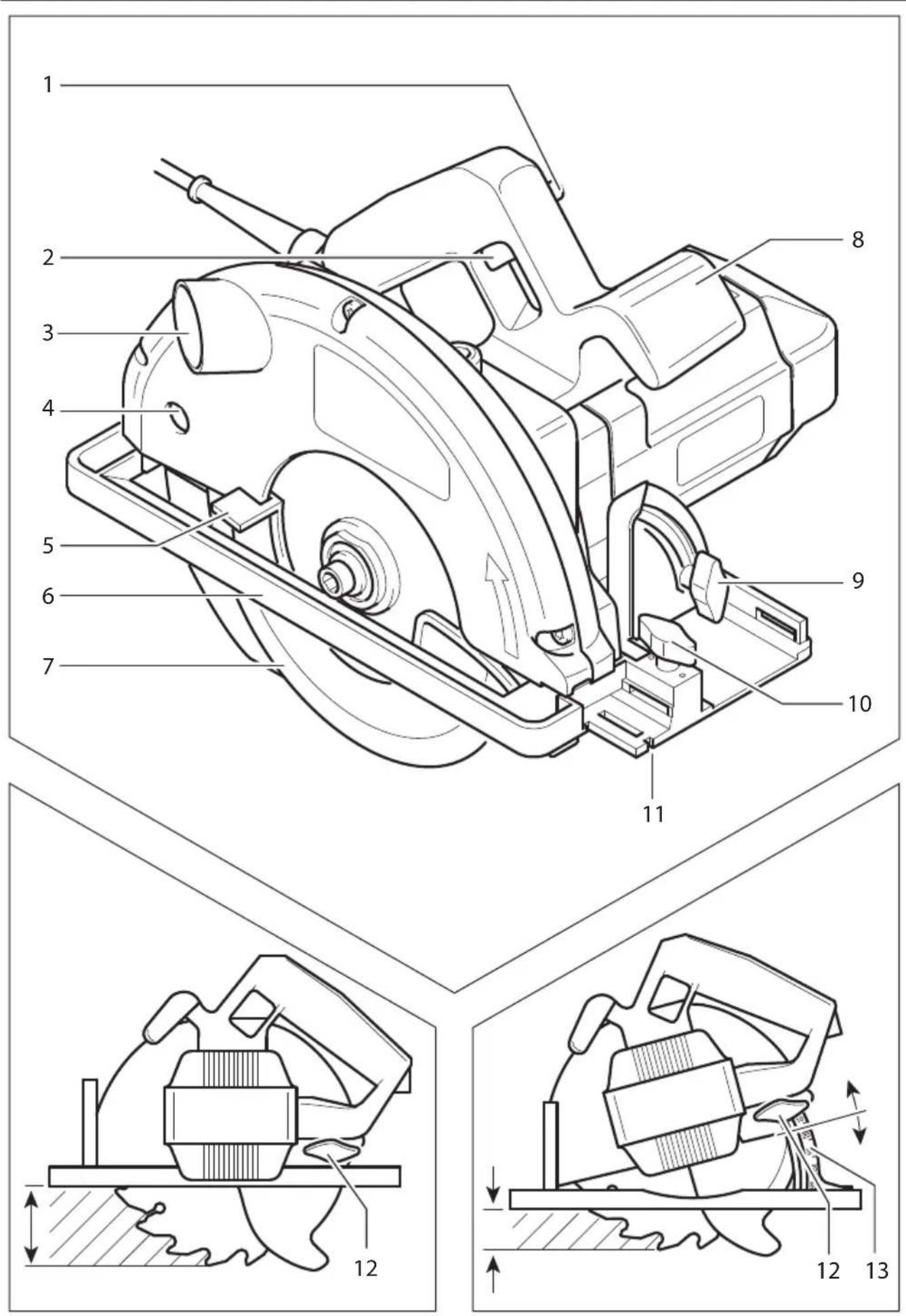

A gép részei
1 ...... Bekapcsolás blokkoló gombja
2 ......Kapcsoló
3 ......Forgácskidobó nyílás / Forgácselszívó csatlakozás
4 ...... Feszítőék csavarja
5 ...... Nyitókar
6 ...... Vezetőszán
7 ...... Elforduló védőburkolat
8 ...... Markolat
9 ...... Kézi csavar a vágási szög beállításához
10......Kézi csavar a vezetőütköző rögzítéséhez
11......Vágásjelző
12......Kézi csavar a vágásmélység beállításához
13......Skála
14...... Vezetöütköző
15......Imbuszkulcs
16......Csillaqkulcs
17......Feszítő csavar
18......Alátét
19......Felső karima
20......Körfürészlap
21...... Alsó karima
22......Feszítőék
23......Tengely
A feltüntetett vagy megjelölt tartozékok nem feltétlenül részei a kiszerelésnek.
Kettős szigetelés
A kezelő személy maximális biztonsága érdekében szerszámaink úgy vannak megtervezve, hogy megfeleljenek az érvényben levő euróopai előírásoknak (EN szabványoknak). A kettős szigeteléssel rendelkező szerszámok a kettőzött négyzet nemzetközi jelzéssel vannak megjelölye. Az ilyen szerszámokat nem szabad földelni és áramellátásukhoz elég a kéteres kábel. A szerszámok az EN 55014 szabvány szerint árnyékoltak.
Használat
A gép, merev támaszték segítségével, faanyagok hosszanti és keresztirányú egyenes vágására és max. 45°-ban döntött ferdevágására alkalmas.
A nem rendeltetésszerű használatért kizárólag a felhasználó felel.
Üzembe helyezés
Ellenőrizze, hogy a konnektor típusa megfelel-e a dugasz típusának. Ellenőrizze, hogy a gyártási címkén feltüntetett adatok megfelelnek-e a valódi tápfeszültséggel. A 230 V feszültségre jóváhagyott szerszám 220 V / 240 V hálózatban is használható.
Bekapcsolás:
Nyomja be a blokkoló gombot (1).
Nyomja be a kapcsolót (2) és tartsa benyomott helyzetben.
Figyelem: A kapcsoló nem rögzíthető.
Kikapcsolás:
Engedje el a kapcsolót.
Körfürészlap rögzítése
A vágási teljesítmény és a vágás minősége nagy mértékben függ a fogak állapotától és alakjától. Ezért kizárólag éles és az adott megmunkálandó anyagnak megfelelő körfűrészlapokat használjon.
A megtisztított körfűrészlapot helyezze fel az ábra szerint és a csavar segítségével erősen rögzítse. Közben ügyeljen az alsó tartó karima (21) és rögzítő karima (19) helyes elhelyezkedésére.
A körfürészlap felhelyezéskor ügyeljen arra, hogy a fogak iránya megegyezzen a tengely forgási irányával (a védőburkolaton látható nyíl szerint). Ellenőrizze a védőburkolat működését.
Körfürészlap cseréje
Nyissa ki a védőburkolatot (7) a nyitókar (5) segítségével és helyezze fel a csillagkulcsot (16).
Az imbuszkulcs (15) segítségével csavarja le a rögzítőanyát (17) a tengelyről (23).
Vegye le a rögzítő karimát (19) és a körfűrészlapot (20).
Vágásmélység beállítása
Csavarja ki a kézi csavart (12).
A skála (13) segítségével állítsa be a vágásmélységet a kívánt értékre. Ehhez támpontként szolgál a védőburkolat alsó széle.
Emelés: kisebb vágásmélység
Leengedés: nagyobb vágásmélység
Újra húzza be a kézi csavart. A vágásmélység akkor van helyesen beállítva, ha a körfűrészlapnak a munkadarab alsó felén kiálló része nem több mint 3 mm.
Vágás szögének beállítása
Csavarja ki a kézi csavart (9).
A skála segítségével állítsa be a vágás szögét a kívánt értékre (a skála osztása 1°).
Újra húzza be a kézi csavart (9).
Ferde vágások esetén a vágás mélysége kisebb, mint a vágásmélység skáláján beállított érték.
Vezetőütköző
A skálával kiegészített vezetőütközöt (14) helyezze a vezetőszánban (6) levő nyílásokba és rögzítse kézi csavarral (10). A vezetőütköző az egyenes élekkel párhuzamos vágásokat és egyforma méretű sávok levágását teszi lehetővé. A beállítható maximális vágásszélesség kb. 200 mm.
Porelszívás
Ezen a nyíláson (3) keresztül csatlakoztathatók a fűrészhez a hagyományos porszívók.
Feszítőék beállítása
A feszítőék (22) megakadályozza, hogy hosszú vágásoknál a körfűrészlap beszoruljon. Biztonsági okokból mindig fel kell lennie szerelve.
Lazítsa meg a csavart (4), állítsa be a feszítőéket, majd ismét húzza be a csavart. Ezután ellenőrizze a védőburkolat (7) működését.
Munkautasítások
A munkadarabot szilárd alapra rögzítse.
A túl gyors mozgás jelentősen csökkenti a gép teljesítményét és csökkenti a körfűrészlap és a motor élettartamát. Az adott anyagnak optimálisan megfelelő éles körfűrészlapokat használjon. A körfűrészlapon levő vékony olajréteg véd a rozsdásodástól.
A munka befejezése után azonnal tisztítsa meg a körfűrészlapot, mivel a ragasztó- és gyantamaradék rontja a vágás minőségét.
Műanyagok vágása
Műanyagok vágásakor hosszú spirál alakú forgácsok keletkeznek. Az elektrosztatikus töltés következtében eltömődhet a forgácskidobó nyílás (3) és beakadhat a védőburkolat.
A műanyagból készült munkadaraboknak szorosan kell feküdniük a munkafelületen. Óvatosan vágjon és folyamatosan, megszakítások nélkül dolgozzon. A fogak így nem tömódnek el és a vágás sima lesz.
Karbantartás
A köfürészlap cseréjekor mindig távolítsa el a lerakódott faport a védőburkolat belső feléről.
☐ A motor szellöztető nyílásai nem tömödhetnek el.
☐ A kábel kizárólag olyan elektrotechnikai szakszervizben cserélhető, amely jogosult ilyen munkák elvégzésére.
Kb. 200 üzemóra után a következő munkákat kell elvégezni:
☐ Kefék hosszának ellenőrzése. Az 5 mm-nél rövidebb keféket újakra kell cserélni.
☐ Kenőzsír cseréje a váltószekrényben és a csapágyakban.
A védelmi osztály megőrzése céljából a fűrészt biztonsági szempontból is ellenőrizni kell, ezért ezeket a munkákat olyan elektrotechnikai szakservizben kell elvégeztetni, amely jogosult ilyen munkák elvégzésére.
Raktározás
A becsomagolt gép olyan fűtés nélküli száraz raktárban tárolható, ahol a hőmérséklet nem süllyed -5^ C alá.
A becsomagolatlan gépet csak olyan száraz raktárban tárolja, ahol a hőmérséklet nem süllyed +5°C alá és amely nincs kitéve hirtelen hőm érsékletváltozásoknak.
Újrahasznosítás
Az elektromos szerszámokat, azok tartozékait és csomagolását a környezetkímélő újrahasznosításra kell átadni.
Csak az EÚ tagállamaira vonatkozóan:
Az elektromos szerszámokat ne dobja a háztartási hulladékba! A 2002/96/EK európai rendelet szerint, mely az elektromos és elektronikus berendezések hulladékairól, valamint annak nemzeti jogszabályokba való átültetéséről szól, a nem hasznosítható elektromos berendezéseket szét kell szedni és össze kell gyűjteni a környezetkimélő újrahasznosítás céljából.
Garancia
Gépeink esetében az adott ország jogszabályainak megfelelő, azonban legkevesebb 12 hónapos garanciát nyújtunk az anyaghibákra vagy gyártási hibákra. Az Európai Unió tagállamaiban a garanciális idő a kifejezetten magánjellegű használat esetében (számlával vagy szállítólevéllel bizonyítva) 24 hónap.
A garancia nem vonatkozik a természetes elhasználódásból, túlterhelésből, helytelen használatból eredő hibákra, ill. a felhasználó által okozott vagy a használati útmutatótól eltérő használatból eredő károkra, vagy olyan károkra, amelyek a vásárláskor ismertek voltak.
Reklamáció csak akkor ismerhető el, ha a gép összeszerelt állapotban kerül vissza a forgalmazóhoz vagy a NAREX márkaszerviz központhoz. Jól órizze meg a használati utasítást, a biztonsági utasításokat, a pótalkatrészek jegyzékét és a vásárlást igazoló dokumentumot. Egyébként mindig a gyártó adott aktuális garanciális feltételei érvényesek.
Zajszint és vibráció tájékoztató
A mért adatok a EN 60745 szerint kerültek megállapításra.
Az akusztikus nyomás L _ok normal helyzetben 95 dB (A).
Az akusztikus teljesítmény L _wA meghaladhatja a 108 dB (A) értéket.
Mérési pontatlanság K = 3 dB (A).
Ajánlott a zaj elleni védőeszközök használata!
A vibráció gyorsulásának súlyozott egyenértéke kisebb, mint 4,4 m.s ^-2 .
Mérési pontatlanság K = 1,5 m.s ^-2 .
Megfelelősségi nyilatkozat
Kijelentjük, hogy ez a berendezés megfelel a következő szabványoknak és irányelveknek.
Biztonság:
EN 60745-1; EN 60745-2-5
2006/42/EC irányelv
2004/108/EC irányelv
Narex s.r.o.
Változtatások joga fenntartva
ZÁRUČNÍ LIST
- A kezelési utasításban és a gépen használt jelzések
- Általános biztonsági utasítások
- Biztonsági utasítások az összes körfűrészhez
- További biztonsági utasítások az összes körfűrészhez
- Biztonsági utasítások az elforduló belső vödőburkolattal felszerelt körfűrészekhez
- Egyéb biztonsági utasítások az összes feszítőékkel rendelkező körfűrészhez
- Műszaki adatok
- Kézi körfürész
- Típus EPK 16 D
- A gép részei
- Kettős szigetelés
- Használat
- Üzembe helyezés
- Bekapcsolás:
- Kikapcsolás:
- Körfürészlap rögzítése
- Körfürészlap cseréje
- Vágásmélység beállítása
- Vágás szögének beállítása
- Vezetőütköző
- Porelszívás
- Feszítőék beállítása
- Munkautasítások
- Műanyagok vágása
- Karbantartás
- Raktározás
- Újrahasznosítás
- Csak az EÚ tagállamaira vonatkozóan:
- Garancia
- Zajszint és vibráció tájékoztató
- Ajánlott a zaj elleni védőeszközök használata!
- Megfelelősségi nyilatkozat
- Változtatások joga fenntartva
Márka : Narex
Modell : EPK 16 D
Kategória : Fúró
