Terméktípus	Benzinmotoros fűnyíró
Motormodell	RATO RV145-S
Motor típusa	4-ütemű, OHV, léghűtéses
Lökettérfogat	144 cm³
Névleges teljesítmény	2.50 kW
Motorfordulatszám	3000 rpm
Indítórendszer	Kézi indítókötelező
Üzemanyag típusa	Ólommentes benzin, min. 95 oktánszám
Üzemanyagtartály kapacitása	1.5 L
Olaj típusa	SAE30 vagy 15W-40
Olajkapacitás	0.5 L
Vágási magasság tartománya	25 – 70 mm
Vágási magasság állítása	Középső kar, 8 pozíció
Vágási szélesség	460 mm
Fűgyűjtő kosár kapacitása	65 L
Kerékméret (Elöl/Hátul)	178 mm / 204 mm
Súly	28 kg
Zajszint	96 dB(A)
Rezgésszint	12.5 m/s² (K=1.5)
Alváz anyaga	Acél
Vágási funkciók	Fűgyűjtés, hátsó kidobás, mulcsozás
Biztonsági funkciók	Indító/fék kar, haladási kar, késfék
Első olajcsere	5 üzemóra után
Rendszeres olajcsere	Minden 25 üzemóra után

Gyakran ismételt kérdések - FZR 4611-144B Fieldmann

Milyen olajat használjak a Fieldmann FZR 4611-144B-hez?

Használjon SAE30 vagy 15W-40 motorolajat. Az olajkapacitás kb. 0,5 liter. Minden használat előtt ellenőrizze az olajszintet a nívópálcával.

Hogyan indítsam el a fűnyírót?

Hideg motor indításához nyomja meg a befecskendező gombot 2-3-szor. Ezután húzza a indító/fék kart a fogantyú felé és tartsa ott, majd rántsa meg élesen a kézi indítókötelet. A motor 3-4 húzás után indul. A leállításhoz engedje el a kart.

Hogyan állítsam be a vágási magasságot?

A központi vágási magasság állító kar segítségével válasszon ki 8 pozíció közül egyet 25 mm-től 70 mm-ig. A középső magasság a legtöbb gyep számára megfelelő. Kerülje a legalacsonyabb beállítást a gyep károsodásának elkerülése érdekében.

Használhatom ezt a fűnyírót lejtőkön?

Ne használja 20 foknál meredekebb lejtőkön a motor károsodásának elkerülése érdekében. Mindig a lejtőre merőlegesen (szintvonalak mentén) nyírjon, ne fel- és lefelé. Óvatosan járjon el bármilyen lejtőn.

Milyen gyakran kell cserélni a motorolajat?

Cserélje az olajat az első 5 üzemóra után, majd ezt követően minden 25 üzemórában. Használjon SAE30 vagy 15W-40 olajat. Az olajat a motor alatti dugóval engedje le (döntse meg a fűnyírót a teljes leeresztéshez).

Hogyan tisztítsam meg a fűnyíró alját?

Állítsa le a motort és húzza ki a gyújtógyertya csatlakozóját. Hagyja a motort lehűlni. Döntse meg a fűnyírót (porlasztó oldalával felfelé) és kaparja le a fűlerakódásokat. Használjon rongyot vagy kefét. A rendszeres tisztítás megakadályozza a teljesítmény csökkenését.

Milyen üzemanyagot használjak?

Használjon ólommentes benzint, legalább 95 oktánszámmal. Ne használjon etanolt vagy metanolt tartalmazó üzemanyagot, mert károsíthatják az üzemanyagrendszert. A tartály kapacitása 1,5 liter.

Hogyan tároljam a fűnyírót hosszú időre?

Ürítse ki az üzemanyagtartályt, járassa a motort, amíg le nem áll, hogy kiürítse a porlasztót. Vegye ki a gyújtógyertyát, öntsön egy kis mennyiségű olajat a hengerbe, és húzza meg a kötelet 2-3-szor. Tisztítsa meg a külső részt és tárolja tiszta, száraz helyen.

Mit tegyek, ha a fűnyíró rendellenesen vibrál?

Azonnal állítsa le a motort és húzza ki a gyújtógyertya csatlakozóját. Ellenőrizze a kés sérülését, a laza csavarokat vagy a járatba szorult idegen tárgyakat. Ha a kés meghajlott vagy kiegyensúlyozatlan, cserélje ki. A túlzott vibráció biztonsági kockázat.

Hogyan cseréljem ki a vágókést?

Először engedje le az olajat. Távolítsa el a csavart (meghúzási nyomaték 40 Nm) és a kést. Szerelje fel az új kést a vágóélek megfelelő irányával. Cserélje ki a csavart egy újra. A kés cseréjéhez ajánlott hivatalos szervizközpontot felkeresni.

HASZNÁLATI ÚTMUTATÓ FZR 4611-144B Fieldmann

Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ

Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fünyírót. Mielőtt használni kezdi, fi gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre.

TARTALOM

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK....46

Fontos biztonsági figyelmeztetések 46

Csomagolás 46

Használati útmutató 46

1. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA ..... 47

2. A fúnyíró leírása (1. ábra)....49

3. ÖSSZEÁLLÍTÁS/ELŐKÉSZÍTÉS 49

Vegye ki a fünyírót a kartondobozból 49

1. A FÜNYÍRÓ ÖSSZEÁLLÍTÁSA 50

A fogantyú összeállítása 50

1. A FÜNYÍRÓ BEKAPCSOLÁSA ELÖTT....50

Olaj betöltése 50

Üzemanyag feltöltése....51

1. A FÜNYÍRÓ KEZELÉSE ÉS ÜZEMELTETÉSE 51

A fünyíró beindítása 51

A benzines fünyíró használatának módjai 52

Vágás és a fű összegyűjtése a kosárba 52

Vágás és a fü hátsó kidobása 52

Ulcsozás....52

A vágási magasság beállítása 53

A vágókések cseréje 53

Olajcsere 53

1. BIZTONSÁGI UTASÍTÁSOK 54

Általános biztonsági előírások 54

Használati utasítások....54

1. KARBANTARTÁS 55

A gyep gondozása....55

Karbantartás....55

Szerviz 56

A jótállás nem vonatkozik 56

Tárolás 57

1. Müszaki adatok....57

2. Megsemmisítés....58

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK

A terméket gondosan csomagolja ki és ügyeljen arra, hogy ne dobjon ki semmit, mielőtt minden alkatrészt meg nem talál.
A gépet tartsa száraz helyen és gyermekektől távol.
* Olvassa el az összes fi gyelmeztetést és utasítást. A fi gyelmeztetések és utasítások fi gyelmen kívül hagyásának áramütés, tűz és/vagy komoly sérülés lehet a következménye.

CSOMAGOLÁS

A termék védőcsomagolásban van, hogy az átszállítás közbeni sérüléstől védve legyen. Ez a csomagolás újrahasznosítható anyagból készült.

HASZNÁLATI ÚTMUTATÓ

Mielőtt használni kezdi a gépet, olvassa el a következő biztonsági előírásokat és a használati utasításokat. Ismerkedjen meg a kezelőelemekkel és a készülék helyes használatával. Az útmutatót gondosan őrizze meg későbbi szükség esetére. Javasoljuk, hogy legalább a jótállás idejére őrizze meg a termék eredeti dobozát, csomagolását, pénztárbizonylatát és jótállási jegyét.

Szállítás esetén csomagolja vissza az eredeti gyári csomagolásba, így maximális védelmet biztosít számára (pl. költözés vagy szervizbe küldés esetén).

Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan.

A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért.

2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA

Üzembe helyezés előtt fi gyelmesen olvassa el a használati útmutatót.

Másokat tartson távol a munkaterülettől.

Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen.

Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző helyen.

Forró felületek, égési sérülés veszélye!

Karbantartás előtt kapcsolja ki a motort és csavarja ki a gyújtógyertyát.

Soha ne föltsön bele üzemanyagot, ha jár a motor.

Arra fi gyelmeztet, hogy az utasítások be nem tartása esetén személyi sérülés, halál, vagy a gép sérülésének veszélye fenyeget.

Használjon fülvédőt. Védje a látását. Gondoskodjon a légutak védelméről.

Állandóan tartson biztonságos távolságot a mozgó alkatrészektől.

Lejtön a szintvonalak mentén, ne felfelé és lefelé haladjon.

Megfelel minden vonatkozó európai irányelvnek.

A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni.

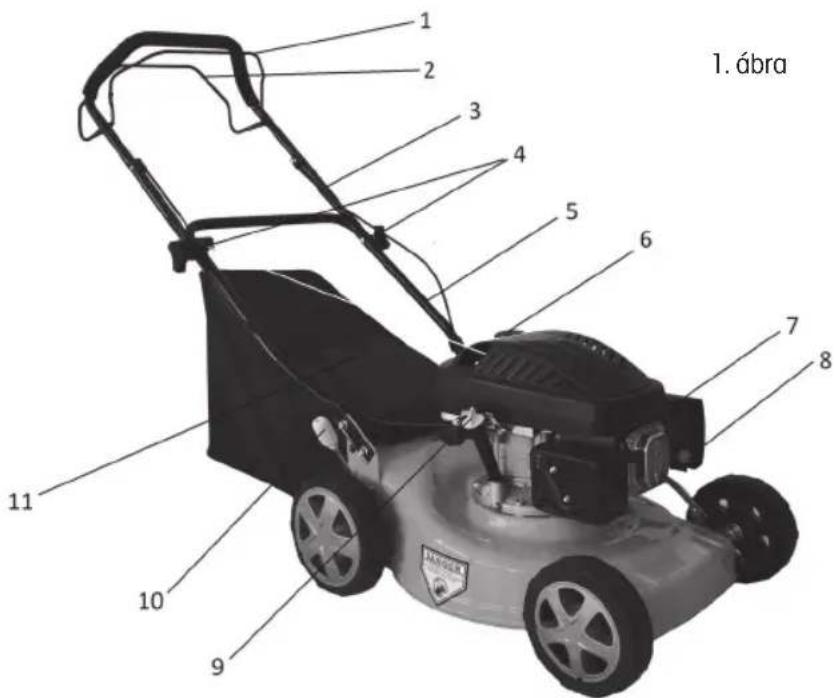

3. A FÚNYÍRÓ LEÍRÁSA (1. ábra)

1. Kapcsoló- / fékkar
2. A futómű karja
3. Felső fogantyúrész
4. Csavarok szárnyas anyával
5. Alsó fogantyúrész
6. Az üzemanyagtartály fedele
7. A légszűrő fedele
8. Üzemanyag-befecskendező pumpa – Primer
9. Dugasz nívópálcával
10. A vágás központi beállítására szolgáló kar
11. A kosár fedele

4. ÖSSZEÁLLÍTÁS/ELŐKÉSZÍTÉS

A benzines fünyíró összeállítása és beindítása előtt fi gyelmesen olvassa el a teljes használati útmutatót és a benne szereplő utasításokat.

⚠️ FONTOS INFORMÁCIÓK: A fűnyírót ÜZEMANYAG ÉS OLAJ NÉLKÜL szállítjuk.

Az Ön új fünyírója a gyártóüzemben kipróbálásra került, ezért a motorban minimális mennyiségű maradék olaj lehet.

VEGYE KI A FÜNYÍRÓT A KARTONDOBOZBÓL

Vegye ki a fünyírót a kartondobozból és ellenőrizze, nem maradtak-e a dobozban alkatrészek.

5. A FÜNYÍRÓ ÖSSZEÁLLÍTÁSA

FONTOS INFORMÁCIÓK: Óvatosan nyissa szét a fűnyíró fogantyúját, ne csípje be és ne sértse meg a fűnyíró kezelőzsinójrát.

A FOGANTYÚ ÖSSZEÁLLÍTÁSA

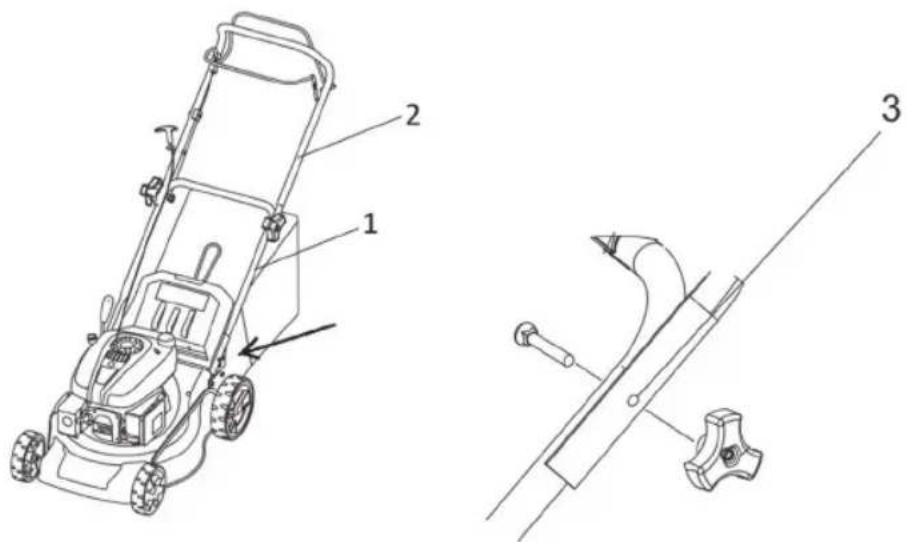

1. Dugja be a fogantyú alsó részét (2. ábra – 1. pont) a megfelelő nyílásokba a fúnyírón (Id. a nyilat) és rögzítse a 4 mellékelt csavarral – két-két csavar a fogantyú mindkét oldalán.
2. Csatlakoztassa a fogantyú felső részét (2. ábra – 2. pont) a fogantyú alsó részéhez a mellékelt szárnyas anyacsavarokkal (2. ábra – 3. pont).

A fünyírót motorolaj nélkül szállítjuk. Az első beindítás előtt töltsön bele SAE30 vagy 15W-40 motorolajat (kb. 500 ml-t) az alábbiak szerint.

1. Az olaj beöntésekor állítsa a fünyírót egyenes felületre.

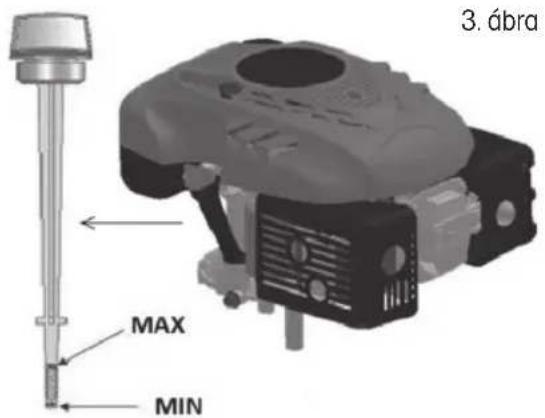

2. Vegye ki a dugaszt a nívópálcával az olajtöltő nyílásból (3. ábra).
3. Az olaj beöntése után tegye vissza a nívópálcát a nyílásba és csavarja be.
4. Az olajszintnek a felső (MAX) és az alsó (MIN) határérték között kell lennie (3. ábra).

Figyelem! NE TÖLTSE TÚL az olajtartályt, különben a beindítás után a kipufogóból nagy mennyiségű füst távozik.

⚠️ FONTOS INFORMÁCIÓK: Az olajszintet a fűnyíró minden használata előtt ellenőrizze. Szükség esetén töltse fel az olajat. Az olajat a nívópálca MAX jelzéséig töltse.

⚠️ FONTOS INFORMÁCIÓK: A motorolajat az első 5 óra üzemelés után, majd minden 25 üzemóra után cserélje ki

ÜZEMANYAG FELTÖLTÉSE

Ehhez a motortípushoz a megfelelő üzemanyag a NATURAL 95

Az üzemanyagtartály fedelének lecsavarása után (1. ábra – 6. pont) töltse be az üzemanyagot. Az üzemanyagot az üzemanyagtartály nyíláság töltse, de ne töltse túl a tartályt.

Mindig friss, tiszta és engedélyezett ólommentes, min. 95-ös oktánszámú benzint használjon.

Figyelem! Ha az olaj vagy az üzemanyag a töltés közben a fünyíróra cseppen, azonnal törölje le. Az üzemanyagot ne tárolja, ne töltse és ne használja nyílt láng közelében

Figyelem! Az alkohollal kevert, vagy etanol vagy metán adalékot tartalmazó üzemanyagok megköthetik a nedvességet, ami a tárolás során szeparálódhat és savképződést okozhat. Tárolás közben így a savak kipárolgásai károsíthatják a fünyíró motorjának üzemanyagrendszerét. Ilyen üzemanyagok a fünyíróban nem használhatók.

⚠️ FONTOS INFORMÁCIÓK: Ha a fűnyírót több, mint 30 napig nem fogja használni, engedje ki az üzemanyagtartály tartalmát, indítsa be a motort és működtesse, amíg ki nem ürül az üzemanyag-vezeték és a karburátor (a motor magától leáll). Ezzel elkerülheti a későbbi gondokat a motorral. A következő használat előtt töltsön friss üzemanyagot a tartályba. További részleteket a Tárolás c. fejezetben talál.

7. A FÜNYÍRÓ KEZELÉSE ÉS ÜZEMELTETÉSE

A FÜNYÍRÓ BEINDÍTÁSA

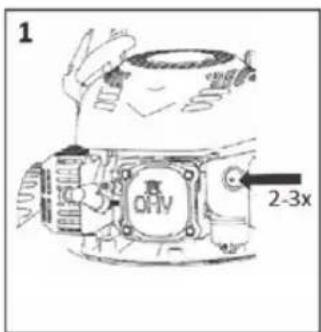

1. Ha a motor hideg, indítás előtt nyomja meg 2-3-szor az üzemanyag-befecskendező pumpát (4. ábra – 1. pont).

Ha a motor bemelegedett, már nincs szükség az üzemanyag-befecskendező pumpa használatára.

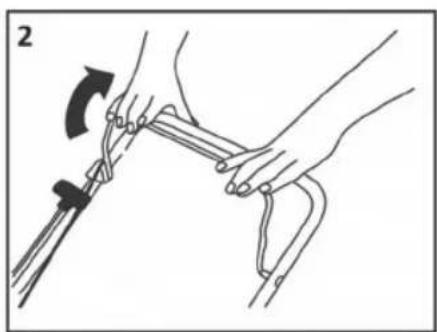

1. Húzza a kapcsoló-/fékkart a fogantyúhoz és tartsa (4. ábra – 2. pont), majd húzza meg az indítózsinórt (4. ábra – 3. pont). A motornak legkésőbb 3-4 berántás után be kell indulnia.

2. A motort a kapcsoló- / fékkar elengedésével kapcsolhatja ki.

3. ábra

Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát.

A KERÉKMEGHAJTÁS KEZELÉSE

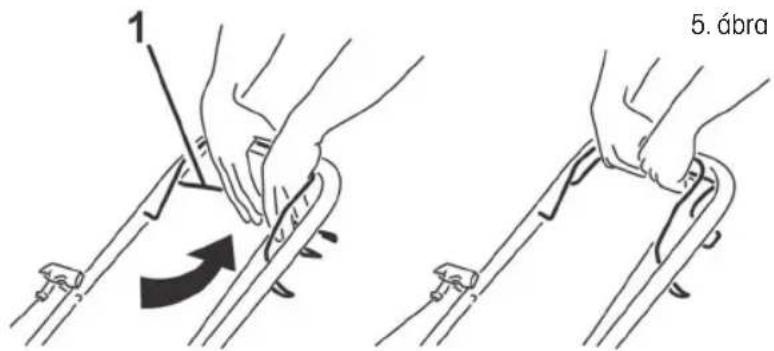

A kerékmeghajtás a futómű karjának (5. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fünyíró elindul.

A megállításhoz engedje el a kart. Ez a fűnyíró egy, állandó sebességfokozattal rendelkezik.

A BENZINES FÜNYÍRÓ HASZNÁLATÁNAK MÓDJAI

Vágás és a levágott fü összegyűjtése a fügyűjtő kosárba

Vágás és a levágott fű hátsó kidobása

Mulcsozás - vágás és a levágott fű szabad elhelyezése a gyepen

Figyelmeztetés! Ne használja a fünyírót 20°-nál meredekebb lejtön - a motor besülhet!

VÁGÁS ÉS A FÜ ÖSSZEGYÜJTÉSE A KOSÁRBA

Ha fel van helyezve a gyűjtőkosár, a levágott fű a kosárba kerül.

Figyelem! Ha a gép rosszul gyűjti be a levágott füvet, növelje a vágási magasságot és ellenőrizze, nem nedves-e a gyep.

VÁGÁS ÉS A FÜ HÁTSÓ KIDOBÁSA

Ha nincs felhelyezve a gyűjtőkosár, a kosár fedele ún. terelőlapként működik, amely a levágott füvet a föld felé irányítja. A fünyíró mögött így a levágott füből sor képződik

MULCSOZÁS

Figyelem! A mulcsozó dugó behelyezését és eltávolítását kizárólag kikapcsolt motor mellett végezze.

Figyelem! Mulcsozáshoz kizárólag eredeti mulcsozó betétet használjon.

1. Vegye le a kosarat és a kezével tartsa meg a kosár műanyag fedelét (6. ábra – 1. pont)

2. Tegye a mulcsozó dugót a kidobójáratba (6. ábra – 2. pont) és ellenőrizze, hogy valóban stabilan áll-e.

⚠️ FONTOS INFORMÁCIÓK: Ne egyszerre vágja le a túl nagyra nőtt füvet, így elkerülheti a fűnyíró mechanizmusának és motorjának túlterhelését.

A VÁGÁSI MAGASSÁG BEÁLLÍTÁSA

A vágási magasságot központilag állíthatja be a vágási magasság központi beállítására szolgáló kar segítségével (1. ábra – 10. pont). 5 állás közül választhat, 25 és 75 mm között. A gyepek nagy részének vágásához a legmegfelelőbb a közepső vágási magasság.

A legalacsonyabb állás választása esetén sérülhet a gyep.

Figyelem! A maximális hatékonyság elérése érdekében a füvet mindig csak hosszúsága 1/3-ával rövidítse. A túl nagyra nőtt füvet fokozatosan nyírja, és minden nyírás után csökkentse egy fokkal a magasságot.

Ha meg akarja őrizni a jó minőségű gyepet, ne használja a legalsó vágási magasságot.

A VÁGÓKÉSEK CSERÉJE

Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel
Figyelem! A kés eltávolítása előtt engedje ki az olajat az olajtartályból.

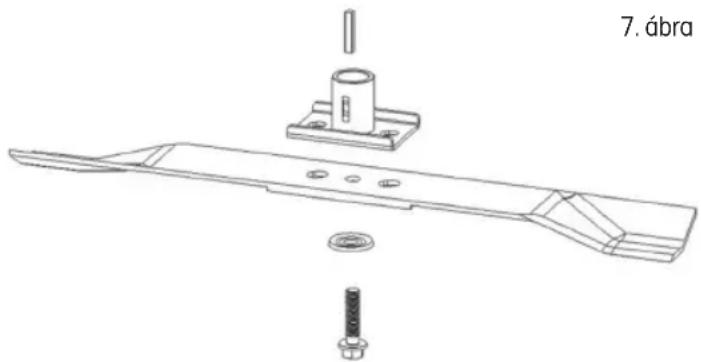

Ha ki szeretné cserélni a vágókést, szerelje le a csavart (7. ábra). Az ábra szerint végezze el a szerelést. Húzza meg a csavart. A meghúzási nyomaték 40 Nm. A kés cseréjekor egyúttal cserélje ki a kés rögzítőcsavarját is.

OLAJCSERE

Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel.

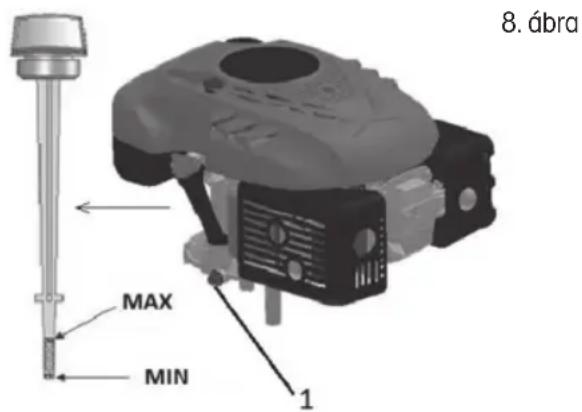

A kieresztő dugó a motor alatt található (8. ábra – 1. pont).

Helyezzen a motor alá egy megfelelő edényt a használt olaj felfogásához, és húzza ki a dugót. Billentse meg a fűnyírót, hogy az összes olaj kifolyhasson a tartályból. Az olaj leengedése után helyezze vissza a dugót a nyílásba, ellenőrizze, hogy a helyén van-e, és törölje le az esetleges olajcseppeket.

Töltsön a tartályba SAE30 vagy 15W-40 típusú olajat.

A nívópálca behelyezése és becsavarása után az olajszintnek a Min. és a Max. jelzés között kell lennie (8. ábra). Ne töltse túl az olajtartályt.

Indítsa be a motort és rövid ideig működtesse. Állítsa le a motort, várjon 1 percig, majd mérje meg az olajszintet a tartályban. Szükség esetén töltse fel az olajat a szükséges szintre.

8. BIZTONSÁGI UTASÍTÁSOK

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

Ez a termék kizárólag fű nyírására szolgál. Ne használja a készüléket a rendeltetésszerű használattól eltérő módon. Ellenkező esetben a készülék károsodása vagy sérülés veszélye fenyeget.
Soha ne engedje, hogy gyermekek vagy az útmutatót nem ismerő személyek használják a gépet.
A fünyírót használó személy felelős a munkaterületen található személyek biztonságáért.
A fünyírót soha ne használja más személyek, gyerekek vagy szabadon szaladgáló állatok közvetlen közelében.
A fünyírás megkezdése előtt ellenőrizze a terepet, ahol a fünyírót használja, és távolítsa el a köveket, drótokat, cserepeket, csontokat és más idegen tárgyakat, amelyek beakadhatnának vagy kivágódhatnának és sérülést okozhatnának.

HASZNÁLATI UTASÍTÁSOK

Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen.
A fünyírót soha ne használja a gyűjtőkosár vagy a védőfedél nélkül.
A fünyírót soha ne használja, ha a kés pengéi lazák. Mindig előre ellenőrizze, hogy a megfelelő csavarok jól meg vannak-e húzva. A tompa pengéket ki kell élesíteni, mégpedig egyenletesen.

A sérült pengékkel rendelkező kést ki kell cserélni.

Ha a fünyíróval dolgozik, használjon hosszú szárú nadrágot és stabil cipőt.
A fünyírót soha ne indítsa be zárt vagy rosszul szellőző helyen, ahol a kipufogógáz felgyülhet. A motorból távozó gáz szénmonoxidot tartalmaz, ami életveszélyes.
Csak megfelelő fényviszonyok mellett dolgozzon (nappali fénynél, vagy elégséges mesterséges világítás mellett).

* Ne használja a fűnyírót esőben, vagy ha a fű nedves.

Különös óvatossággal végezze a fúnyírást, ha a talaj lejt vagy emelkedik. Mindig ferdén nyírjon, a szintvonalakkal párhuzamosan, soha ne merőlegesen rájuk, azaz fel/le.

A fúnyírót soha ne hagyja felügyelet nélkül menni, ha nincs mellette, kapcsolja ki a motort.

Indításkor soha ne emelje meg a fünyíró hátsó részét és soha ne közelítsen a végtagjaival az alvázhoz vagy a hátsó kidobónyíláshoz, ha a motor jár.

Soha ne módosítsa a motor sebességének beállítását.

Kerékmeghajtású fünyíró esetén engedje ki a kerékmeghajtást, mielőtt bekapcsolja a motort.

A fünyírót soha ne helyezze át működő motorral.

* Állítsa le a motort, és csavarja ki a gyújtógyertyát az alábbi esetekben:

- mielőtt bármilyen tevékenységet folytat a vágófedél vagy a hátsó fűkidobó nyílás alatt.

- a gép karbantartása, javítása vagy ellenőrzése előtt.

- a fünyíró felemelése vagy áthelyezése előtt.

- ha a fünyírót felügyelet nélkül hagyja, vagy ha módosítani akarja a vágási magasság beállítását.

- a gyűjtőzsák leszerelése és kiürítése előtt.

- ha idegen tárgynak ütközik, állítsa meg a motort, és a fünyírót gondosan nézze át, hogy kizárja a meghibásodás lehetőségét. Meghibásodás esetén vigye a fünyírót szakszervizbe javítás céljából.

- mielőtt bármilyen tevékenységet folytat a vágófedél vagy a hátsó fűkidobó nyílás alatt. - a gép karbantartása, javítása vagy ellenőrzése előtt. - a fűnyíró felemelése vagy áthelyezése előtt. - ha a fűnyírót felügyelet nélkül hagyja, vagy ha módosítani akarja a vágási magasság beállítását. - a gyűjtőzsák leszerelése és kiürítése előtt. - ha idegen tárgynak ütközik, állítsa meg a motort, és a fűnyírót gondosan nézze át, hogy kizárja a meghibásodás lehetőségét. Meghibásodás esetén vigye a fűnyírót szakservizbe javítás céljából.

VIGYÁZAT: A motor kikapcsolása után a vágókés még néhány másodpercig forog.

• ha a fünyíró abnormálisan rázkódik (azonnal keresse meg és távolítsa el a rázkódás okát).
• a biztonságos működés érdekében rendszeresen ellenőrizze, hogy a szelepek, csavarok és anyák meg vannak húzva a fűnyíróban.

⚠ VIGYÁZAT: AZ ÜZEMANYAG ERŐSEN GYÚLÉKONY FOLYADÉK.

Az üzemanyagot erre szolgáló edényben tartsa.
Az üzemanyagot csak nyílt vagy jól szellőző helyen töltse. Az üzemanyaggal való tevékenység alatt ne dohányozzon és ne használjon mobiltelefont.
Üzemanyagot csak akkor töltsön, ha a motor ki van kapcsolva. Soha ne nyissa ki az üzemanyag-tartályt és ne töltsön bele üzemanyagot, ha a motor forró vagy jár.
Ha kifolyik a benzin, ne indítsa el a motort. Távolítsa el a fünyírót onnan, ahol az üzemanyag kifolyt, és vigyázzon, nehogy valami meggyulladjon. A munkát csak azután folytassa, hogy a kifolyt üzemanyag elpárolgott, és az üzemanyag göze eloszlott;
Üzemanyagtöltés után jól csavarja be az üzemanyagtartály tetejét és az üzemanyagkanna kupakját.

VIGYÁZAT: Karbantartás vagy javítás előtt állítsa le a motort és csavarja ki a gyújtógyerhyát.

9. KARBANTARTÁS

A GYEP GONDOZÁSA

A füves terület típusától függően különböző gondozási módokra van szükség;
Ezért mindig olvassa el a vetőmag csomagolásán található utasításokat, melyek az adott területen való növekedés körülményei között adnak tanácsot a vágási magasságra.
* Ne feledje, hogy a füfélék nagy része szárból és egy vagy több levélből áll.

A levelek teljes levágása esetén károsodik a gyep, és sokkal nehezebben fog újra nőni.

Általánosságban a következő utasítások érvényesek:

• a túl alacsony vágás megsérti a gyökereket, aminek a következménye „foltos” megjelenés;
• nyáron magasabb vágás szükséges, hogy védje a talajt a kiszáradástól;
• nedves fű vágása csökkentheti a kés hatékonyságát, mivel ráragadhat a fű és kiszakíthatja a füves növényzet;
• nagyon magas fü esetén ajánlott először a legmagasabb vágási magasságon vágni, majd két-három nap múlva megismételni a vágást.

A gyep szebb lesz, ha azonos magasságban, rendszeresen és az egész felületen vágják, felváltva a két irányban.

KARBANTARTÁS

Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen. A rendszeres karbantartás alapvető feltétele a felhasználó biztonságának, a fűnyíró működőképessége és magas teljesítménye megőrzésének.
A gépet benzinnel a tartályában soha ne tárolja olyan épületben, ahol a kipárolgás kapcsolatba kerülhet nyílt lánggal, szikrával vagy magas hőmérséklet forrásával
Bármilyen zárt helyen való tárolás előtt hagyja a motort kihülni.

Tüzveszély csökkentése érdekében gondoskodjon róla, hogy a fünyírón, különösen a motoron, a kipufogó hangtompítóján, az akkumulátoron, valamint a tartalék benzin tárolási helyén ne maradjon fű, falevelek vagy túl sok kenőanyag.
Rendszeresen ellenőrizze a terelőlap és a gyűjtőkosár állapotát; sérülés esetén cserélje ki őket.
Az üzemanyag kiengedését jól szellőző helyen, hideg motor mellett végezze.
A vágókés levétele vagy felszerelése esetén használjon vastag védőkesztyűt.
A vágókés pengéjének minden élesítése után ellenőrizni kell a kiegyensúlyozását.

VIGYÁZAT: Karbantartás vagy javítás előtt állítsa le a motort és csavarja ki a gyújtógyertyát.

Rendszeresen ellenőrizze a fűnyírót és gondoskodjon az alváz alsó részében levő fű eltávolításáról.
Rendszeresen kenje megfelelő kenőanyaggal az alváz tengelyét és a csapágyakat.
Rendszeresen ellenőrizze a kések állapotát, mivel alapvetően befolyásolják a fűnyíró teljesítményét. A kések mindig legyenek élesek és kiegyensúlyozoftak.
Rendszeres időközönként ellenőrizze, hogy valamennyi csavar és anya megfelelően meg van-e húzva. Az elhasznált vagy rosszul meghúzott anyák és csavarok a motor vagy a váz komoly sérülését okozhatják.
Ha a kés hirtelen akadályba ütközik, a fünyírót állítsa le és vigye szakszervizbe.
KÉS: préselt acélból készült. A legjobb vágás érdekében rendszeresen, körülbelül 25 óra működés után élesítse a kést. Győződjön meg róla, hogy a kés mindig megfelelően ki van-e egyensúlyozva. Ebből a célból tegyen a kés középső nyílásába egy (kb. 2-3 mm átmérőjű) kis vas tengelyt. Ha a kés megfelelően ki van egyensúlyozva, a tengely vízszintes helyzetben marad.
Ha a kés nem marad vízszintes helyzetben, cserélje ki.
A kés leszerelésekor csavarja ki a csavart, ellenőrizze a kés hordozó részét. Ha az alkatrészek elhasználódtak vagy sérültek, cserélje ki öket.

VIGYÁZAT: Csak eredeti pótalkatrészeket használjon. A gyenge minőségű pótalkatrészek a fünyíró komoly meghibásodását okozhatják és fenyegethetik az Ön biztonságát.

SZERVIZ

Amennyiben a termék megvásárlása után bármilyen hibát tapasztal, vegye fel a kapcsolatot a szervizrészleggel. A termék használata során tartsa be a mellékelt használati útmutató utasításait.
A reklamáció elutasításra kerül, ha a terméket módosította, vagy nem tartotta be a használati útmutató utasításait.

A JÓTÁLLÁS NEM VONATKOZIK

A gép funkcionális részeinek használat közbeni természetes elhasználódására
A gép rendes karbantartásával összefüggő szerviz-beavatkozásokra (pl. tisztítás, kenés, beállítás, stb.) A külső hatások (pl. éghajlati viszonyok, por, nem megfelelő használat, stb.) által okozott hibákra
A gép leesése, ütközése és hasonlók miatti mechanikus sérülésekre
A nem szakszerű bánásmód, túlterhelés, nem megfelelő alkatrészek, nem alkalmas szerszámok használata és hasonlók által okozott károkra
Az olyan reklamált termékek esetén, amelyek nem voltak megfelelően biztosítva a szállítás során a mechanikus sérülések ellen, az esetleges károkért kizárólag a tulajdonos felelős.

TÁROLÁS

Ha a gépet hosszabb ideig nem használja, az alábbi utasítások alapján tárolja. Ezzel meghosszabbítja a gép élettartamát.
* Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból.
Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor.
Egy tiszta ronggyal tiszfítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja.

10. MÜSZAKI ADATOK

Motor RATO RV145-S
A motor típusa OHV, léghűtéses, 4-ütemű
Névleges teljesítmény 2,50 kW
A motor fordulatszáma 3000 ford./perc
Hengerűrtartalom 144 cm	^3
Indítás Húzással
Az üzemanyagtartály térfogata 1,5 liter
Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú
Az olajtartály úrtartalma 0,5 l
Ajánlott olaj SAE30, 15W-40
A vágási magasság beállítása Központi, 8 állás
A vágási magasság beállítható terjedelme	25-70 mm
A fűnyírás szélessége 460 mm
A kerekek mérete	Első 178 mm, hátsó 204 mm
A gyűjtőkosár kapacitása	65 l
Készülékház	acél
Deklarált zajszint	96 dB(A)
Maximális vibrációs szint	12,5 m/s (K=1,5)
Súly	28 kg

A szöveg és müszaki paraméterek változtatásának joga fenntartva.

Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva

11. MEGSEMMISÍTÉS

A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ

A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le.

A gép és tartozékai különböző anyagokból, pl. fémből és műanyagból készültek.

A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál.

Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit.

Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes fi gyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva.

Használati útmutató az eredeti nyelven.

Warranty Certificate / Jótállási jegy/

A kereskedő bélyegzője

Pardavéjo antspaudas

A termék gyártója: FAST ČR, a.s. (Černokostelecká1621, Ríčany u Prahy 251 01, Csehország)

A FAST Hungary Kft. (2310, Szigetszentmiklós, Kántor u. 10) mint a termék magyarországi importórea jótállási jegyen feltüntetett típusú és gyártási számú készülékre jótállást biztosít a fogyasztók számára az alábbi feltételek szerint:

A FAST Hungary Kft. a termékre a fogyasztó részére történő átadástól (vásárlástól), illetve ha az üzembe helyezést a terméket értékesítő vállalkozás vagy annak megbízottja végzi, az üzembe helyezéstől számított 24 hónapig tartó időtartamra vállal jó-tállást. A termék alkotórészeire és tartozékaira (pl. akkumulátor) a jótállási idő a termék átadásától számított 12 hónap.

A jótállási igény a jótállási jeggyel, a vásárlástól (üzembe helyezéstől) számított 1 évig a terméket értékesítő vállalkozásnál, illetve a jótállási jegyen feltüntetett hivatalos szerviznél közvetlenül is, míg a 13. hónaptól a 24. hónapig kizárólag a hivatalos szerviznél érvényesíthető.

Jótállási jegy hiányában a fogyasztói szerződés megkötését bizonyítottnak kell tekinteni, ha a fogyasztó bemutatja a termék ellenértékének megfizetését hitelt érdemlően igazoló bizonylatot. Mindezek érdekében kérjük tisztelt Vásárlóinkat, hogy örizzék meg a fizetési bizonylatot is. A jótállási időn belüli meghibásodás esetén a fogyasztó - választása szerint - (i) a hibás termék díjmentes kijavítását vagy kicserélését követelheti, kivéve, ha a választott igény teljesítése lehetetlen, vagy ha az a jótállásra kötelezettnek a fogyasztó által érvényesíteni kívánt másik igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, vagy (ii) ha a kötelezett a kijavítást, illetve kicserélést nem vállalata, vagy e kötelezettségének megfelelő határidőn belül, a fogyasztó érdekeit kímélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavításhoz vagy kicseréléshez fűződő érdeke megszűnt, akkor a fogyasztó megfelelő árleszállítást igényelhet, vagy a hibát a kötelezett költségére maga kijavíthatja vagy mással kijavíttathatja vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. A fogyasztó a választott jogáról másikra térhet át. Az áttéréssel okozott költséget köteles a jótállásra kötelezettnek megfizetni, kivéve, ha az áttérésre a jótállásra kötelezett adott okot, vagy az áttérés egyébként indokolt volt. A fogyasztó a hiba felfedezését követően késedelem nélkül, legkésőbb a felfedezéstől számított 2 hónapon belül köteles a hibát közölni. A bejelentés kapcsán kérjük vegye figyelembe, hogy a jótállási igény kizárólag a jótállási határidőben érvényesíthető! Ugyanakkor, ha a jótállásra kötelezett jótállási kötelezettségének megfelelő határidőben nem tesz eleget, a jótállási igény a fogyasztó erre irányuló felhívásában tűzött megfelelő határidő elteltétől számított 3 hónapon belül akkor is érvényesíthető bíróság előtt, ha a jótállási idő már eltelt. E határidő elmulasztása jogvesztéssel jár. A jótállási kötelezettség teljesítésével kapcsolatosan felmerülő költségek a jótállás kötelezettjét terhelik.

A 151/2003. (IX.22.) Kormányrendeletben meghatározott tartós fogyasztási cikk meghibásodása miatt a vásárlástól (üzembe helyezéstől) számított három munkanapon belül érvényesített csereigény esetén a terméket értékesítő vállalkozás nem hivatkozhat aránytalan többletköltségre, hanem köteles a tartós fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. Kijavítás esetén a fogyasztási cikkbe csak új alkatrész kerülhet beépítésre. A jótállásra kötelezett törekszik arra, hogy a kijavítás vagy kicserélés 15 napon belül megtörténjen. A rögzített bekötésű, illetve a 10kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el - és visszaszállításról a jótállás kötelezettje, vagy - a javítószolgálatnál közvetlenül érvényesített kijavítási igény esetén - a javítószolgálat gondoskodik.

Nem számít bele a jótállási időbe a kijavítási időnek az a része, amely alatt a fogyasztó a terméket nem tudja rendeltetésszerüen használni. A jótállási idő a terméknek a kicseréléssel vagy kijavítással érintett részére, valamint a kijavítás következményeként jelentkező hiba tekintetében újból kezdődik.

Nem tartozik jótállás alá a hiba és a jótállásra kötelezett mentesül a jótállási kötelezettség alól, ha bizonyítja, hogy a hiba oka a termék fogyasztó részére való átadását követően keletkezett, így például ha a hibát ■ nem rendeltetésszerű használat, használati útmutató figyelmen kívül hagyása, helytelen szállítás vagy tárolás, leejtés, rongálás, elemi kár, készüléken kívülalló ok (pl. hálózati feszültség megengedettnél nagyobb ingadozása) ■ illetéktelen átalakítás, beavatkozás, nem hivatalos szerviz által végzett szakszerűtlen javítás ■ fogyasztó feladatát képező karbantartási munkák elmulasztása ■ normal, természetes elhasználódásra visszavezethető (pl. elem lemerülése) vagy üzemszerű kopásnak tulajdonítható meghibásodás okozta. A jótállás a fogyasztó jogszabályból eredő jogait, így különösen a Polgári Törvénykönyv szerinti kellékszavatossági illetve termékszavatossági jogait nem érinti.

Tájékoztatjuk, hogy az értékesítő vállalkozással felmerülő, fogyasztóvédelmi törvényben meghatározott fogyasztói jogvita bíróságon kívüli rendezése érdekében Ön a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

Hivatalos szerviz / Autoryzowana sieć serwisowa

revision 06/2017

Fast Hungary Kft. 2310, Szigetszentmiklós Kántor u. 10 Hungary Tel.: + 36/ 23 330 830 Fax: + 36/ 23 330 8274 [e-mail] www.fasthungary.hu
