Typ produktu	Kosiarka spalinowa
Model silnika	RATO RV145-S
Typ silnika	4-suwowy, OHV, chłodzony powietrzem
Pojemność skokowa	144 cm³
Moc znamionowa	2.50 kW
Prędkość obrotowa silnika	3000 obr./min
Układ rozruchu	Linka rozrusznika
Rodzaj paliwa	Benzyna bezołowiowa, min. 95 oktanów
Pojemność zbiornika paliwa	1.5 L
Rodzaj oleju	SAE30 or 15W-40
Pojemność oleju	0.5 L
Zakres wysokości koszenia	25 – 70 mm
Regulacja wysokości koszenia	Dźwignia centralna, 8 pozycji
Szerokość koszenia	460 mm
Pojemność kosza na trawę	65 L
Rozmiar kół (przód/tył)	178 mm / 204 mm
Waga	28 kg
Poziom hałasu	96 dB(A)
Poziom wibracji	12.5 m/s² (K=1.5)
Materiał podwozia	Stal
Funkcje koszenia	Zbieranie trawy, wyrzut tylny, mulczowanie
Funkcje bezpieczeństwa	Dźwignia startu/hamulca, dźwignia jazdy, hamulec noża
Pierwsza wymiana oleju	Po 5 godzinach pracy
Regularna wymiana oleju	Co 25 godzin pracy

Często zadawane pytania - FZR 4611-144B Fieldmann

Jaki olej należy stosować w kosiarku Fieldmann FZR 4611-144B?

Stosuj olej silnikowy SAE30 lub 15W-40. Pojemność oleju wynosi około 0,5 litra. Przed każdym użyciem sprawdź poziom oleju za pomocą bagnetu.

Jak uruchomić kosiarkę?

Aby uruchomić zimny silnik, naciśnij gruszkę zalewową 2-3 razy. Następnie pociągnij dźwignię startu/hamulca w kierunku uchwytu i przytrzymaj ją, a następnie pociągnij gwałtownie linkę rozrusznika. Silnik powinien uruchomić się po 3-4 pociągnięciach. Zwolnij dźwignię, aby zatrzymać.

Jak wyregulować wysokość koszenia?

Użyj centralnej dźwigni regulacji wysokości koszenia, aby wybrać jedną z 8 pozycji od 25 mm do 70 mm. Średnia wysokość jest odpowiednia dla większości trawników. Unikaj najniższego ustawienia, aby zapobiec uszkodzeniu trawnika.

Czy mogę używać tej kosiarki na pochyłościach?

Nie używaj na zboczach o nachyleniu większym niż 20 stopni, aby uniknąć uszkodzenia silnika. Zawsze koś prostopadle do zbocza (wzdłuż konturów), a nie w górę i w dół. Zachowaj ostrożność na każdym nachyleniu.

Jak często należy wymieniać olej silnikowy?

Wymieniaj olej po pierwszych 5 godzinach pracy, a następnie co 25 godzin. Używaj oleju SAE30 lub 15W-40. Spuść olej z zakrętki pod silnikiem (przechyl kosiarkę, aby całkowicie spuścić olej).

Jak wyczyścić pod pokładem kosiarki?

Zatrzymaj silnik i odłącz świecę zapłonową. Pozwól silnikowi ostygnąć. Przechyl kosiarkę (stroną gaźnika do góry) i zdrap nagromadzoną trawę. Użyj szmatki lub szczotki. Regularne czyszczenie zapobiega utracie wydajności.

Jakiego paliwa używać?

Używaj benzyny bezołowiowej o liczbie oktanowej co najmniej 95. Nie używaj paliwa z dodatkami etanolu lub metanolu, ponieważ mogą uszkodzić układ paliwowy. Pojemność zbiornika wynosi 1,5 litra.

Jak przechowywać kosiarkę przez dłuższy czas?

Spuść paliwo ze zbiornika, uruchom silnik, aż sam się zatrzyma, aby opróżnić gaźnik. Wyjmij świecę zapłonową, wlej niewielką ilość oleju do cylindra i pociągnij linkę 2-3 razy. Wyczyść zewnętrzne części i przechowuj w czystym, suchym miejscu.

Co zrobić, jeśli kosiarka wibruje nienormalnie?

Natychmiast zatrzymaj silnik i odłącz świecę zapłonową. Sprawdź, czy ostrze nie jest uszkodzone, śruby nie są poluzowane lub czy nie ma obcych przedmiotów pod pokładem. Jeśli ostrze jest wygięte lub niewyważone, wymień je. Nadmierne wibracje stanowią zagrożenie bezpieczeństwa.

Jak wymienić ostrze tnące?

Najpierw spuść olej. Odkręć śrubę (moment dokręcania 40 Nm) i ostrze. Zamontuj nowe ostrze tak, aby krawędzie tnące były skierowane w odpowiednim kierunku. Wymień śrubę na nową. Zaleca się skontaktowanie z autoryzowanym serwisem w celu wymiany ostrza.

INSTRUKCJA OBSŁUGI FZR 4611-144B Fieldmann

Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI

Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. Ogólne zasady bezpieczeństwa 60
   Ważne instrukcje dotyczące bezpieczeństwa....60
   Opakowanie 60
   Instrukcja obstugi....60
2. Wyjaśnienie tabliczek ze wskazówkami znajdujących się na maszynie 61
3. Opis kosiarki (rys. 1)....63
4. Montaż/przygotowanie....63
   Wyjmij kosiarkę z kartonowego opakowania....63
5. Montaż kosiarki....64
   Montaż uchwytu....64
6. Przed uruchomieniem kosiarki 64
   Wlewanie oleju 64
   Uzupełnianie paliwa 65
7. Obstuga i eksploatacja kosiarki....65
   Uruchamianie kosiarki....65
   Obstuga napędu....66
   Zakres użycia kosiarki spalinowej....66
   Koszeniem z tylnym wyrzutem 66
   Wymiana oleju silnikowego 67
8. Wskazówki bezpieczeństwa 68
   Ogólne wskazówki bezpieczeństwa....68
   Instrukcja użycia 68
9. Konserwacja....69
   Pielęgnacja trawnika....69
   Konserwacja....69
   Serwis....70
   Gwarancja nie dotyczy....70
   Przechowywanie....71
10. Dane techniczne 71
11. Likwidacja....72

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Rozpakuj uważnie wyrób, zwracając przy tym uwagę, abyś nie wyrzucił żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich części wyrobu.
Przechowuj urządzenie w suchym miejscu z dala od dzieci.
* Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

OPAKOWANIE

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

INSTRUKCJA OBSŁUGI

Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania.

Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokument kasowy i kartę gwarancyjną.

W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE

Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi.

Pozostałe osoby powinny znajdować się poza obszarem pracy.

Uwaga, noże rotujące! Unikać ryzyka urazu kończyn.

Emisja gazów toksycznych. Nie korzystaj z kosiarki spalinowej w pomieszczeniach zamkniętych lub nie wentylowanych.

Powierzchni gorące, ryzyko oparzeń!

Przed rozpoczęciem konserwacji wyłącz silnik i odłącz świecę zapłonową.

Nigdy nie dolewaj paliwa przy włączonym silniku.

Uwaga, w przypadku nieprzestrzegania zaleceń zagraża ryzyko obrażeń osób, śmierci lub uszkodzenia urządzenia.

Używaj ochronników słuchu.

Używaj środków ochrony wzroku.

Używaj środków ochrony dróg oddechowych.

Zachowaj stale odstęp od poruszających się części.

Poruszaj się po zboczu wzdłuż poziomic, nie zaś w góre i w dół.

Produkt spełnia wszystkie odpowiednie dyrektywy europejskie.

Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia.

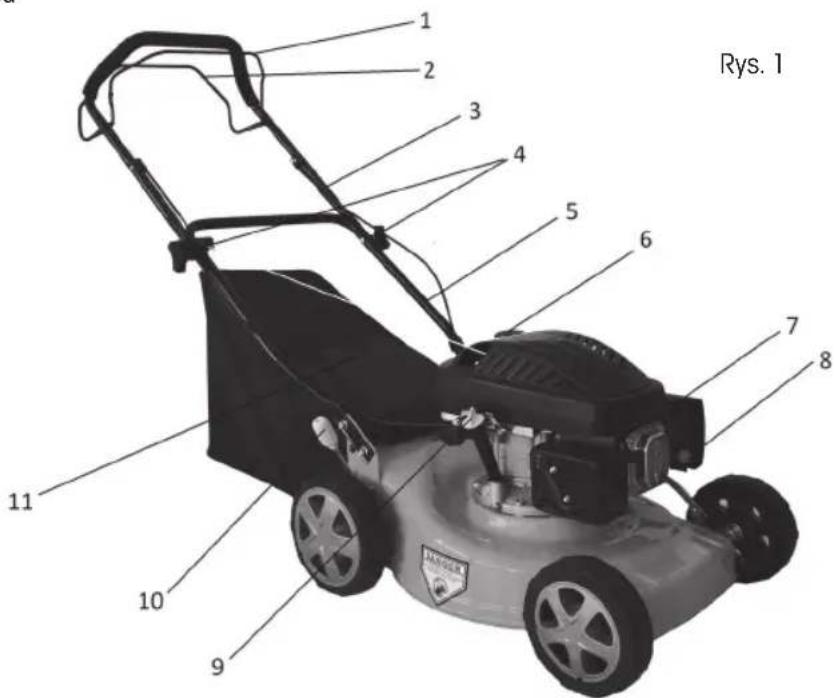

3. OPIS KOSIARKI (Rys. 1)

1. Dźwignia zapłonu/hamulca
2. Dźwignia napędu
3. Górna część uchwytu
4. Śruby z nakrętką motylkową
5. Dolna część uchwytu
6. Korek zbiornika paliwa
7. Pokrywa filtra powietrznego
8. Pompka wtrysku paliwa
9. Korek z miarką oleju
10. Dźwignia centralnej regulacji koszenia
11. Pokrywa kosza

4. MONTAŻ/PRZYGOTOWANIE

Przed zmontowaniem i uruchomieniem kosiarki spalinowej dokładnie przeczytaj całą instrukcję obsługi i zawarte w niej polecenia.

⚠ WAŻNA INFORMACJA: Kosiarka została dostarczona BEZ PALIWA I OLEJU w silniku.

Twoja nowa kosiarka do trawy została przetestowana w zakładzie produkcyjnym, dlatego w silniku może się znajdować minimalna ilość resztek oleju.

WYJMIJ KOSIARKĘ Z KARTONOWEGO OPAKOWANIA

Wyjmij kosiarkę z kartonowego opakowania i sprawdź, czy w opakowaniu nie pozostały wolne części.

5. MONTAŻ KOSIARKI

WAŻNA INFORMACJA: Ostrożnie rozłoż rękojeść kosiarki tak, aby nie przytrzasnąć ani nie uszkodzić linki.

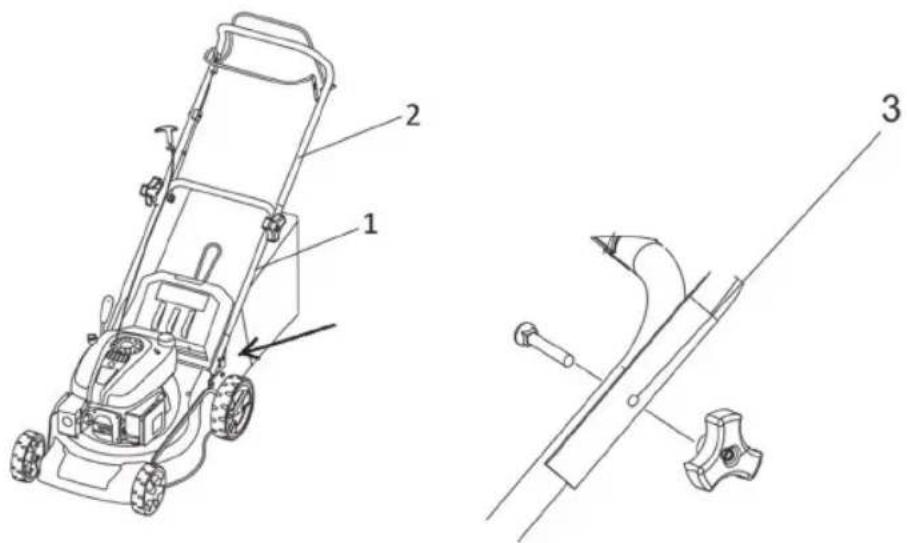

MONTAŻ UCHWYTU

1. Wsuń spodnią część uchwytu (Rys. 2 – punkt 1) do odpowiednich otworów w kosiarce (por. strzałka) i zabezpiecz go za pomocą 4 dołączonych śrub – po dwie śruby na każdej stronie uchwytu.
2. Połącz górną część uchwytu (Rys. 2 – punkt 2) z dolną częścią uchwytu za pomocą dołączonych śrub z nakrętkami motylkowymi (Rys. 2 – punkt 3).

Kosiarka została dostarczona bez oleju silnikowego. Przed pierwszym uruchomieniem wlej olej silnikowy SAE30 lub 15W-40 (ok. 500 ml) przestrzegając poniższych wskazówek.

1. Przed rozpoczęciem wlewania oleju postaw kosiarkę na równej powierzchni.

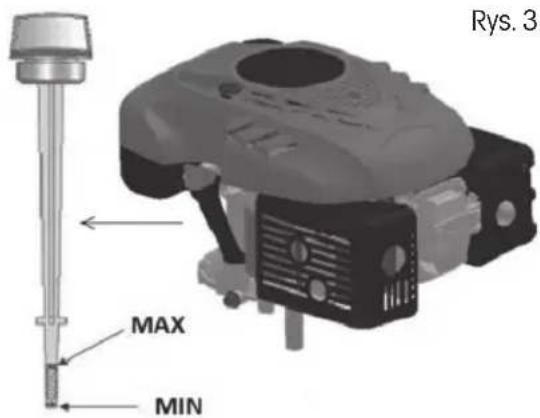

2. Wyjmij korek z miarką oleju z otworu służącego do wlewania oleju (Rys. 3).
3. Po dolaniu oleju umieść miarkę z powrotem w otworze i dokręć ją.
4. Poziom oleju musi się znajdować pomiędzy górną (MAX) i dolną (MIN) granicą (Rys. 3).

Uwaga! NIE PRZEPEŁNIAJ pojemnika z olejem, w przeciwnym wypadku po uruchomieniu kosiarki z rury wydechowej zacznie się wydobywać duża ilość dymu.

⚠ WAŻNA INFORMACJA: Sprawdź poziom oleju przed każdym użyciem kosiarki. W razie potrzeby dolej olej. Dolewaj olej do kreski MAX znajdującej się na miarce oleju.

⚠ WAŻNA INFORMACJA: Wymień olej po pierwszych 5 godzinach pracy, a następnie po każdych 25 godzinach pracy.

UZUPEŁNIANIE PALIWA

Odpowiednim paliwem dla tego typu silnika jest NATURAL 95

Po odkręceniu korka zbiornika na paliwo (Rys. 1 – punkt 6) dolej paliwo aż do szyjki zbiornika na paliwo. Nie przepełniaj zbiornika.

Dolewaj zawsze świeżą, czystą i certyfi kowaną benzynę bezołowiową o liczbie oktanowej min. 95.

⚠ Uwaga! Jeśli podczas dolewania oleju czy paliwa zabrudzisz kosiarkę, natychmiast ją wytrzyj. Nie przechowuj, nie dolewaj paliwa ani nie manipuluj nim w pobliżu otwartego ognia.

Uwaga! Paliwo zmieszane z alkoholem czy paliwo z domieszką etanolu czy metanu może wiązać wilgoć, co może prowadzić podczas magazynowania do separacji i powstawania kwasów. Podczas przechowywania opary kwasów mogą uszkodzić system paliwowy silnika kosiarki. Takie paliwo nie może być w kosiarce używane.

⚠ WAŻNA INFORMACJA: Jeśli nie będziesz używać kosiarki przez dłużej niż 30 dni, opróżnij zbiornik paliwa, uruchom silnik i pozostaw go włączony, dopóki nie dojdzie do opróżnienia rur paliwowych i gaźnika (silnik sam zgaśnie). Ten sposób postępowania zapobiega powstaniu problemów z silnikiem w przyszłości.

Przed ponownym użyciem dolej do zbiornika świeże paliwo. Więcej szczegółów znajdziesz w rozdziale Przechowywanie.

7. OBSŁUGA I EKSPLOATACJA KOSIARKI

URUCHAMIANIE KOSIARKI

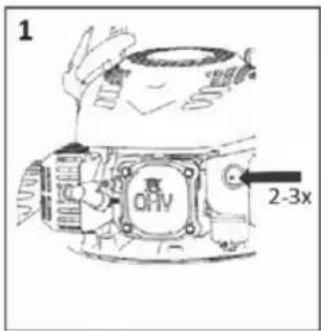

1. Jeśli silnik nie jest przed uruchomieniem rozgrzany, wciśnij 2-3 razy pompkę wtrysku paliwa (Rys. 4 – punkt 1).

Jeśli silnik jest rozgrzany, nie ma potrzeby korzystania z pompki wtrysku paliwa.

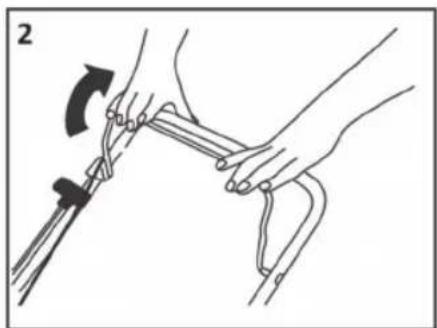

1. Przyciągnij dźwignię zapłonu/hamulca do uchwytu i przytrzymaj ją (Rys. 4 – punkt 2), a następnie pociągnij za linkę rozrusznika

(Rys. 4 – punkt 3). Silnik powinien się uruchomić najpóźniej po 3-4 pociągnięciach.

1. Aby wyłączyć silnik, zwolnij dźwignię zapłonu/hamulca.

Rys. 4

⚠ Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu.

OBSŁUGA NAPĘDU

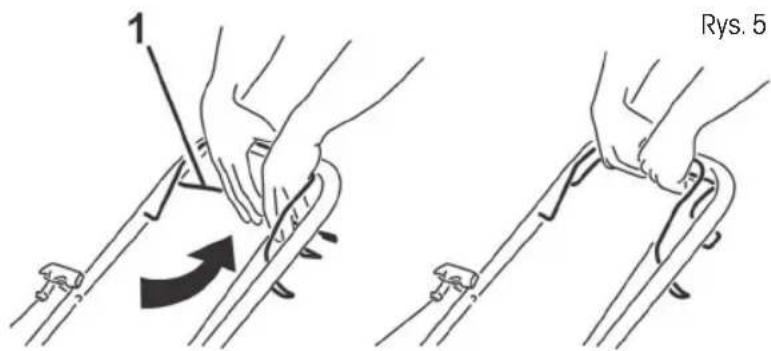

Do obsługi napędu służy dźwignia napędu (Rys. 5 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać.

Aby ją zatrzymać, zwolnij ponownie dźwignię. Ta kosiarka dysponuje jedną stałą prędkością.

ZAKRES UŻYCIA KOSIARKI SPALINOWEJ

Koszenie z gromadzeniem skoszonej trawy w koszu

Koszenie z tylnym wyrzutem skoszonej trawy

Mulczowanie - koszenie z wolnym układaniem trawy na trawniku

UWAGA! Nie należy używać kosiarki na zboczach o pochyleniu powyżej 20° – grozi przegrzanie silnika!

KOSZENIE Z GROMADZENIEM SKOSZONEJ TRAWY W KOSZU

Przy założonym koszu skoszona trawa przedostaje się do kosza.

UWAGA: W przypadku niezadowolenia z efektu koszenia należy zwiększyć wysokość koszenia i upewnić się, że trawnik nie jest wilgotny.

KOSZENIEM Z TYLNYM WYRZUTEM

Jeśli kosz nie jest założony, pokrywa kosza służy jako tzw. defl ektor powodujący, że skoszona trawa spada na ziemię. Dzięki temu za skoszoną trawą powstaje rząd skoszonej trawy.

MULCZOWANIE

Uwaga! Zaślepkę mulczującą należy przymocowywać i zdejmować wyłącznie przy wyłączonym silniku.

Uwaga! Podczas mulczowania korzystaj wyłącznie z oryginalnego wyposażenia do mulczowania.

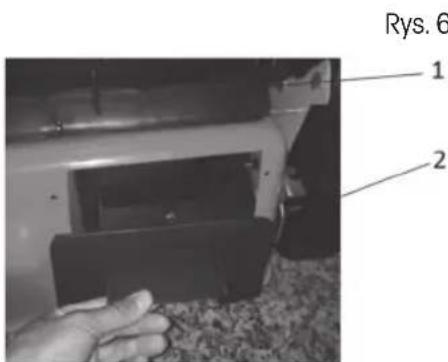

1. Zdejmij kosz i przytrzymaj ręką plastikową pokrywę kosza (Rys. 6 – punkt 1)
2. Założ zaślepkę mulczującą do tunelu wyrzutowego (Rys. 6 – punkt 2) i upewnij się, czy została mocno osadzona.

⚠ WAŻNA INFORMACJA: Nie mulczuj naraz wysokiej trawy. Unikniesz w ten sposób przeciążenia mechanizmu kosiarki i silnika.

USTAWIENIA WYSOKOŚCI KOSZENIA

Ustaw wysokość koszenia centralnie za pomocą dźwigni centralnej regulacji wysokości koszenia (Rys. 1 – punkt 10).

Do wyboru jest 5 pozycji w zakresie 25 – 75 mm. Do koszenia większości trawników najbardziej odpowiednia jest średnia wysokość.

Przy ustawieniu najniższej wysokości może dojść do uszkodzenia trawnika.

⚠ UWAGA! Aby uzyskać maksymalną wydajność, należy skracać długość trawy o maksymalnie 1/3 jej długości. Wysoką trawę należy kosić stopniowo i zmniejszać ustawienie wysokości o jeden stopień po każdym koszeniu.

Chcąc zachować jakość trawnika, nie używaj ustawień na najniższą wysokość koszenia.

WYMIANA NOŻY TNĄCYCH

⚠ Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem.
⚠ Uwaga! Przed demontażem noża usuń olej ze zbiornika oleju.

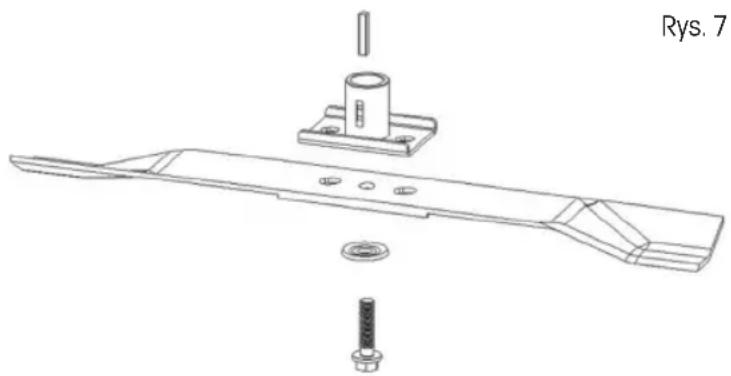

Aby wymienić nóż tnący, odkręć śrubę (Rys. 7). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż.

⚠ Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem.

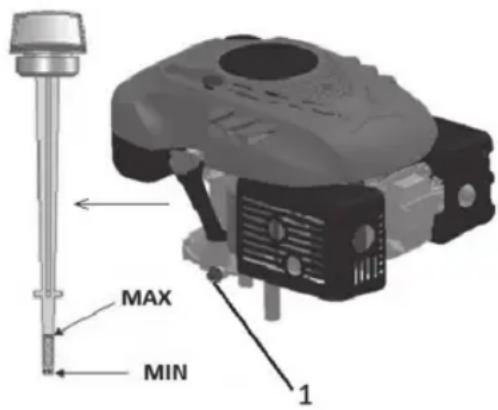

Korek spustowy znajduje się pod silnikiem (Rys. 8 – punkt 1). Umieść pod silnikiem odpowiedni zbiornik na zużyty olej i zdejmij korek. Pochyl kosiarkę tak, aby cały olej mógł wypłynąć ze zbiornika.

Po wypuszczeniu oleju umieść korek z powrotem w otworze, upewnij się, że jest on umieszczony prawidłowo na swoim miejscu i ewentualnie wytrzyj krople rozlanego oleju. Dolej do zbiornika olej typu SAE30 lub 15W-40.

Po włożeniu miarki oleju do otworu i jej przykręceniu poziom oleju powinien znajdować się pomiędzy kreskami Min.

i Maks. (Rys. 8). Nie przepełniaj zasobnika na olej.

Uruchom silnik i pozostaw go na chwilę włączony.

Zatrzymaj silnik, odczekaj 1 minutę i zmierz poziom oleju w zbiorniku. W razie potrzeby dolej olej do odpowiedniego poziomu.

Ten produkt służy wyłącznie do koszenia trawy. Nie używaj do innych celów niż te, do których jest przeznaczony. W innym wypadku grozi jego uszkodzenie lub wypadek.
Nigdy nie należy pozwolić pracować z tym urządzeniem dzieciom ani osobom niezapoznanym z niniejszą instrukcją obsługi.
Osoba obsługująca kosiarkę odpowiada za bezpieczeństwo osób znajdujących się w obszarze jej pracy. Nigdy nie używaj kosiarki bezpośrednio w pobliżu innych osób, dzieci lub wolno biegających zwierząt.
* Przed rozpoczęciem koszenia sprawdź teren, na którym kosiarka ma być używana, i usuń z niego kamienie, druty, patyki, odłamki szkła, kości i inne przedmioty obce, które mogłyby się zaklinować lub zostać wyrzucone i spowodować zranienia.

INSTRUKCJA UŻYCIA

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy.
Nigdy nie korzystaj z kosiarki bez kosza lub pokrywy ochronnej.
Nigdy nie korzystaj z kosiarki z poluzowanymi ostrzami noża. Zawsze upewnij się najpierw, czy odpowiednie śruby są dobrze dokręcone. Stępione ostrza należy równomiernie naostrzyć.

Noże z uszkodzonymi ostrzami należy wymienić.

Podczas pracy z kosiarką należy nosić spodnie z długimi nogawkami i solidne buty.

Nigdy nie uruchamiaj kosiarki w zamkniętych lub słabo wentylowanych pomieszczeniach, gdzie mogą się gromadzić opary. Emisje pochodzące z silnika zawierają tlenek węgla, który jest substancją zagrażającą życiu.

Pracuj wyłącznie przy dostatecznym oświetleniu (przy świetle dziennym lub przy dostatecznym sztucznym oświetleniu).

Nie korzystaj z kosiarki podczas deszczu lub kiedy trawa jest mokra.

Zachowaj szczególną ostrożność podczas koszenia w terenie z różnicami poziomów (na zboczach). Koś zawsze w poprzek zbocza, równolegle do poziomicy, nie zaś z góry na dół, prostopadle do niej.

Nigdy nie pozostawiaj włączonej kosiarki bez obsługi. Jeśli zamierzasz odejść od kosiarki, wyłącz silnik.

Podczas uruchamiania kosiarki nigdy nie podnoś jej tylnej części i nigdy nie zbliżaj kończyn do podwozia lub do otworu tylnego wyrzułu trawy przy włączonym silniku.

Nigdy nie zmieniaj ustawień prędkości silnika.

W przypadku kosiarek z napędem zwolnij napęd przed uruchomieniem silnika.

Nigdy nie przemieszczaj kosiarki z włączonym silnikiem.

W następujących wypadkach należy zatrzymać silnik i odłączyć świecę zapłonową:

• przed rozpoczęciem jakiejkolwiek czynności pod pokrywą lub otworem tylnego wyrzutu trawy.
• przed rozpoczęciem konserwacji, naprawy lub kontroli urządzenia.
• przed przenoszeniem, podnoszeniem lub przemieszczaniem kosiarki.
• jeśli pozostawiasz kosiarkę bez nadzoru lub jeśli zamierzasz zmienić ustawienia wysokości koszenia.
• przed demontażem i opróżnianiem worka zbiorczego.
• jeśli dojdzie do kolizji z przedmiotem obcym, zatrzymaj silnik i dokładnie przejrzyj kosiarkę, aby wykluczyć możliwość jej uszkodzenia. W razie uszkodzenia, przewież kosiarkę do wyspecjalizowanego serwisu w celu dokonania jej naprawy.

⚠ UWAGA: Po wyłączeniu silnika nóż obraca się jeszcze przez kilka sekund.

• W razie niestandardowych wibracji kosiarki (sprawdź natychmiast i usuń przyczynę wibracji).
• W celu zapewnienia bezpiecznej pracy kontroluj regularnie dokręcenie czopów, śrub i nakrętek na kosiarce.

⚠ UWAGA: PALIWO JEST CIECZĄ WYSOCE ŁATWOPALNA.

* Przechowuj paliwo w przeznaczonym do tego zbiorniku.
Uzupełniaj paliwo wyłącznie w przestrzeni otwartej lub dobrze wentylowanej. Podczas kontaktu z paliwem nie pal papierosów ani nie używaj telefonu komórkowego.
Paliwo należy uzupełniać wyłącznie przy wyłączonym silniku. Nigdy nie otwieraj zbiornika na paliwo i nie dolewaj go, jeśli silnik jest gorący lub pracuje.
Jeśli dojdzie do rozlania benzyny, nie uruchamiaj silnika. Usuń kosiarkę z miejsca, gdzie doszło do rozlania paliwa unikając w ten sposób jego ewentualnego zapalenia. Kontynuuj pracę dopiero po wyparowaniu rozlanego paliwa i rozproszeniu oparów paliwa.
Po uzupełnieniu paliwa dobrze dokręć zakrętkę zbiornika paliwa i zakrętkę kanistra z paliwem.

⚠ UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świece zapłonową.

9. KONSERWACJA

PIELEGNACJA TRAWNIKA

W zależności od rodzaju trawnika należy stosować różne sposoby pielęgnacji.
Dlatego za każdym razem należy zapoznać się ze wskazówkami podanymi na opakowaniach nasion, dotyczącymi wysokości koszenia, uwzględniającymi warunki wzrostu trawy na danym obszarze.
Należy pamiętać, że większość trawy składa się ze żdźbła i jednego lub większej ilości liści.

W przypadku całkowitego ścięcia liści dojdzie do uszkodzenia trawnika i odnowienie jego wzrostu będzie o wiele trudniejsze.

* Ogólnie obowiązują następujące wskazówki:

• koszenie na zbyt niskim poziomie powoduje naruszenie korzeni i pojawienie się „plam”;
  – w lecie należy kosić na wyższym poziomie, aby uniknąć wysychania gleby;
• koszenie mokrej trawy może spowodować obniżenie efektywności noża, co może doprowadzić do zaczepiania się trawy na nożu i jej wyrywania;
• w przypadku wyjątkowo wysokiej trawy należy dokonać pierwszego koszenia na maksymalną wysokość, jaką umożliwia maszyna, a następnie wykonać drugie koszenie dopiero po dwu lub trzech dniach.

Trawnik będzie mieć lepszy wygląd przy regularnym koszeniu całej jego powierzchni na tej samej wysokości oraz przy przestrzeganiu zmiany dwu kierunków.

KONSERWACJA

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy. Regularna konserwacja jest podstawą zapewnienia bezpieczeństwa użytkownika, zachowania zdolności urządzenia do pracy i jego wysokiej efektywności.

Jeśli zbiornik paliwowy kosiarki jest napełniony benzyną, nigdy nie należy przechowywać jej wewnątrz budynku, gdzie opary mogłyby być w kontakcie z otwartym ogniem, iskrami lub źródłami wysokich temperatur.
* Przed odstawieniem kosiarki do przechowania w jakimkolwiek pomieszczeniu zamkniętym pozostaw silnik do wystygnięcia.
W celu obniżenia ryzyka pożaru zadbaj o to, aby na kosiarce, a w szczególności jej silniku, tłumiku, akumulatorze oraz w miejscu przechowywania zapasowej benzyny nie znajdowały się resztki trawy, liści lub nadmierna ilość smaru.
Regularnie sprawdzaj stan defl ektora i kosza; w razie ich uszkodzenia wymień je.
Wylewaj paliwo w dobrze wentylowanym pomieszczeniu przy chłodnym silniku.
Podczas zdejmowania lub instalacji noża korzystaj z grubych rękawic ochronnych.
Po każdym naostrzeniu ostrza noża należy sprawdzić jego wyważenie.

⚠ UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecie zapłonową.

* Regularnie sprawdzaj kosiarkę i zadbaj o usuwanie wszystkich osadów trawy ze spodniej części podwozia.
* Regularnie smaruj oś podwozia oraz łożyska odpowiednim smarem.
Regularnie sprawdzaj stan noży, ponieważ ma to znaczący wpływ na efektywność kosiarki. Noże powinny być zawsze ostre i wyważone.
W regularnych odstępach czasu sprawdzaj dokręcenie wszystkich śrub i nakrętek. Zużyte lub źle dokręcone nakrętki i śruby mogą spowodować poważne uszkodzenie silnika lub jego ramy.
Jeśli nóż gwałtownie zderzy się z przeszkodą, zatrzymaj kosiarkę i odwieź ją do autoryzowanego serwisu.
NÓŻ: nóż jest wyprodukowany z wyłączanej stali. Aby uzyskać jak najlepszy efekt koszenia, regularnie ostrz nóż, po mniej więcej 25 godzinach pracy. Upewnij się, czy nóż jest prawidłowo wyważony. W tym celu włóż do środkowego otworu noża żelazną oś (o średnicy 2-3 mm). Jeśli nóż jest prawidłowo wyważony, oś uttrzyma się w pozycji horyzontalnej.
Jeśli nóż nie uttrzyma się w pozycji horyzontalnej, wymień go.
Przy demontażu noża odkręć śrubę i sprawdź nośną część noża. Jeśli części są zużyte lub uszkodzone, wymień je.

⚠ UWAGA: Używaj wyłącznie oryginalnych części zamiennych. Części zamienne złej jakości mogą spowodować poważne uszkodzenia kosiarki i zagrażać Twojemu bezpieczeństwu.

SERWIS

Jeśli po nabyciu produktu odkryjesz w nim jakąkolwiek wadę, skontaktuj się z wydziałem serwisu. Podczas korzystania z produktu postępuj zgodnie z zaleceniami podanymi w dołączonej instrukcji użycia.
Reklamacja nie dotyczy sytuacji, gdy użytkownik dokonał przeróbki produktu lub nie postępował zgodnie z zaleceniami podanymi w instrukcji użycia.

GWARANCJA NIE DOTYCZY

Naturalnego zużycia funkcjonalnych części maszyny wynikających z jej eksploatacji.
Czynności serwisowych związanych ze standardową konserwacją maszyny (np. czyszczenia, smarowania, kalibracji itp.) Wad spowodowanych na skutek oddziaływania czynników zewnętrznych (np. warunków klimatycznych, zapylenia, niewłaściwego użycia itp.)

Uszkodzeń mechanicznych będących następstwem upadku maszyny, zderzenia, uderzenia itp.
Szkód powstałych na skutek niefachowej obsługi, przeciążenia, użycia niewłaściwych części lub nieodpowiednich narzędzi itp.
W przypadku reklamowanych produktów, które nie zostały należycie zabezpieczone przed mechanicznym uszkodzeniem podczas transportu, ryzyko ewentualnej szkody ponosi wyłącznie ich właściciel.

PRZECHOWYWANIE

Jeśli nie zamierzasz używać maszyny przez dłuższy czas, przechowuj ją zgodnie z zaleceniami podanymi poniżej. Dzięki temu przedłużysz żywotność urządzenia.
Wylej całość paliwa ze zbiornika paliwa i karburatora.
Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik.
* Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu.

10. DANE TECHNICZNE

Silnik RATO RV145-S
Typ silnika OHV, chłodzony powietrzem, 4-suwowy
Moc nominalna 2,50 kW
Obroty silnika 3000 obr./min.
Pojemność skokowa 144cm	3
Rozruch Przez pociągnięcie
Pojemność zbiornika paliwa 1,5 litra
Zalecane paliwo Benzyna - bezołowiowa, min. 95 oktanów
Pojemność zbiornika oleju 0,5 l
Zalecany olej SAE30, 15W-40
Ustawienia wysokości koszenia Centralne, 8 pozycji
Regulacja zakresu wysokości koszenia	25-70 mm
Zasięg koszenia	460 mm
Rozmiar kół	Przednie 178 mm, tylne 204 mm
Pojemność kosza zbiorczego	65 l
Obudowa	stal
Deklarowany poziom hałasu	96 dB(A)
Maksymalny poziom wibracji	12,5 m/s (K=1,5)
Cieżar	28 kg

Możliwość zmiany tekstu i parametrów technicznych zastrzeżona.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

11. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów.

Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

Instrukcja użycia w języku oryginalnym.

FIELDMANN®

Pečiatka a podpis predajcu

Dealer's stamp

Pieczątka i podpis sklepu

Datum prodeje

Dátum predaja

Date of purchase

A vásárlás dátuma

Pardavimo data

Data zakupu

Záruční podmínky

Produkt objęty jest 24 — miesięczną gwarancją, po- cząwszy od daty zakupu przez klienta. Gwarancja jest ograniczona tylko do przedstawionych dalej warunk- ków. Gwarancja obejmuje tylko produkty zakupione w Polsce i jest ważna tylko na terytorium Rzeczpo- spolitej Polskiej. Gwarancja obejmuje tylko produkty funkcjonujące w warunkach gospodarstwa domo- wego (nie dotyczy produktów oznaczonych jako „Prof- eensional”). Zgłoszenia gwarancyjnego można doko- nać w autoryzowanej sieci serwisowej lub w sklepie, gdzie produkt został nabyty. Użytkownik jest zobowi- zązany zgłosić usterkę niezwłocznie po jej wykryciu, a najpóźniej w ostatnim dniu obowiązywania okresu gwarancyjnego. Użytkownik jest zobowiązany do pr- zedstawienia i udokumentowania usterki. Tylko kom- pletne i czyste produkty (zgodnie ze standardami h- gienicznymi) będą przyjmowane do naprawy. Usterki będą usuwane przez autoryzowany punkt serwisowy w możliwie krótkim terminie, nieprzekraczającym 14 dni roboczych. Okres gwarancji przedłuża się o czas pobytu sprzętu w serwisie. Klient może ubiegać się o wymianę sprzętu na wolny od wad, jeżeli punkt serwisowy stwierdzi na piśmie, że usunięcie wady jest niemożliwe. Aby produkt mógł być przyjęty przez ser- wis, użytkownik jest zobowiązany dostarczyć orgyi- nały: dowodu zakupu (paragon lub faktura), podbitej i wypełnionej karty gwarancyjnej, certyfikatu insta- lacji (niektóre produkty).

Gwarancja zostaje unieważniona, jeśli:

■ usterka była widoczna w chwili zakupu, ■ usterka wynika ze zwykłego użytkowania i zużycia, ■ produkt został uszkodzony z powodu złej instalacji, niezastosowania się do instrukcji obsługi lub użytkowania niezgodnego z przeznaczeniem, ■ produkt został uszkodzony z powodu złej konserwacji lub jej braku, ■ produkt został uszkodzony z powodu zanieczyszczenia, wypadku lub okoliczności o charakterze sił wyższych (powódź, pożar, wojny, zamieszki itp.) ■ produkt wykazuje złe działanie z powodu słabego sygnału, zakłóceń elektromagnetycznych itp., ■ produkt został uszkodzony mechanicznie (np. wyłamany przycisk, upadek, itp.), ■ produkt został uszkodzony z powodu użycia niewłaściwych materiałów eksploatacyjnych, nośników, akcesoriów, baterii, akumulatorków itp. lub z powodu użytkowania w złych warunkach (temperatura, wilgotność, wstrząsy itp.), ■ produkt był naprawiany lub modyfikowany przez nieautoryzowany personel, ■ użytkownik nie jest w stanie udowodnić zakupu (nieczytelny paragon lub faktura), ■ dane na przedstawionych dokumentach są inne niż na urządzeniu, ■ produkt nie może być zidentyfikowany ze względu na uszkodzenie numeru seryjnego lub plomby gwarancyjnej.

Uab „Senuku Prekybos Centras“ Garantinis Servisas Jonavos G. 62, Lt-44192, Kaunas, Lithuania Tel.: [phone] Tex.: [phone] [e-mail] www.senukai.lt

Fast Poland, Sp. z o.o. Sokołowska 10 PL 05-090 Puchały Poland Tel.: [phone] Fax: [phone] [e-mail] www.fastpoland.pl
