Typ produktu	Benzínová kosačka
Model motora	RATO RV145-S
Typ motora	4-taktný, OHV, vzduchom chladený
Zdvihový objem	144 cm³
Menovitý výkon	2.50 kW
Otáčky motora	3000 ot./min.
Štartovací systém	Lankový štartér
Typ paliva	Bezolovnatý benzín, min. 95 oktánov
Objem palivovej nádrže	1.5 L
Typ oleja	SAE30 alebo 15W-40
Objem oleja	0.5 L
Rozsah výšky kosenia	25 – 70 mm
Nastavenie výšky kosenia	Centrálna páka, 8 polôh
Šírka kosenia	460 mm
Objem koša na trávu	65 L
Veľkosť kolies (vpredu/vzadu)	178 mm / 204 mm
Hmotnosť	28 kg
Hladina hluku	96 dB(A)
Úroveň vibrácií	12,5 m/s² (K=1,5)
Materiál podvozku	Oceľ
Funkcie kosenia	Zber trávy, zadný výhoz, mulčovanie
Bezpečnostné prvky	Páka štart/brzda, jazdná páka, brzda noža
Prvá výmena oleja	Po 5 hodinách prevádzky
Pravidelná výmena oleja	Každých 25 hodín prevádzky

Často kladené otázky - FZR 4611-144B Fieldmann

Aký typ oleja mám použiť v Fieldmann FZR 4611-144B?

Použite SAE30 alebo 15W-40 motorový olej. Objem oleja je približne 0,5 litra. Pred každým použitím vždy skontrolujte hladinu oleja pomocou mierky.

Ako spustiť kosačku?

Pri studenom motore stlačte gombík palivovej pumpy 2-3 krát. Potom potiahnite páku štart/brzda smerom k rukoväti a podržte ju, potom prudko potiahnite štartovacie lanko. Motor by sa mal spustiť po 3-4 ťahoch. Uvoľnite páku na zastavenie.

Ako nastaviť výšku kosenia?

Pomocou centrálnej páky na nastavenie výšky kosenia vyberte jednu z 8 polôh od 25 mm do 70 mm. Stredná výška je vhodná pre väčšinu trávnikov. Vyhnite sa najnižšiemu nastaveniu, aby ste predišli poškodeniu trávnika.

Môžem použiť túto kosačku na svahoch?

Nepoužívajte na svahoch strmších ako 20 stupňov, aby ste predišli poškodeniu motora. Vždy koste kolmo na svah (po vrstevniciach), nie hore-dole. Na každom svahu postupujte opatrne.

Ako často meniť motorový olej?

Vymeňte olej po prvých 5 hodinách prevádzky, potom každých 25 hodín. Použite olej SAE30 alebo 15W-40. Vypustite olej zo zátky pod motorom (nakloniť kosačku pre úplné vypustenie).

Ako vyčistiť pod kosiacim stolom?

Zastavte motor a odpojte sviečku. Nechajte motor vychladnúť. Nakloňte kosačku (karburátorom nahor) a zoškrabte usadeniny trávy. Použite handričku alebo kefu. Pravidelné čistenie zabraňuje strate výkonu.

Aké palivo mám použiť?

Použite bezolovnatý benzín s oktánovým číslom najmenej 95. Nepoužívajte palivo s prísadami etanolu alebo metanolu, pretože by mohli poškodiť palivový systém. Objem nádrže je 1,5 litra.

Ako skladovať kosačku na dlhšie obdobie?

Vypustite palivovú nádrž, nechajte motor bežať, až kým sa nezastaví, aby ste vyprázdnili karburátor. Odstráňte sviečku, nalejte malé množstvo oleja do valca a 2-3 krát potiahnite lanko. Vyčistite exteriér a skladujte na čistom, suchom mieste.

Čo robiť, ak kosačka neobvykle vibruje?

Okamžite zastavte motor a odpojte sviečku. Skontrolujte poškodenie noža, uvoľnené skrutky alebo cudzie predmety zachytené pod stolom. Ak je nôž ohnutý alebo nevyvážený, vymeňte ho. Nadmerné vibrácie sú bezpečnostné riziko.

Ako vymeniť kosiaci nôž?

Najskôr vypustite olej. Odstráňte skrutku (utiahnutie 40 Nm) a nôž. Nainštalujte nový nôž s reznými hranami smerujúcimi správnym smerom. Vymeňte skrutku za novú. Pre výmenu noža sa odporúča kontaktovať autorizované servisné stredisko.

NÁVOD NA OBSLUHU FZR 4611-144B Fieldmann

Đakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad d'alšieho použitia.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY 32

Vyberte kosačku z kartónového obalu 35

1. ZOSTAVENIE KOSAČKY 36

Zostavenie držadla 36

1. PRED SPUSTENÍM KOSAČKY 36

Naliatie oleja 36

DopInenie paliva 37

1. OVLÁDANIE A PREVÁDZKA KOSAČKY 37

Štart kosačky 37

Ovládanie pojazdu 38

Rozsah použitia benzínovej kosačky 38

Kosenie so zberom trávy do koša 38

Kosenie so zadným vyhadzovaním 38

Mulčovanie 38

Nastavenie výšky kosenia 39

Pokyny na používanie....40

1. ÚDRŽBA....41

Starostlivosť o trávnik 41

Údržba....41

Servis....42

Záruka sa nevzfahuje....42

Uskladnenie....43

1. TECHNICKÉ ÚDAJE 43

2. LIKVIDÁCIA....44

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

Výrobok starostlivo vybalte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu, skôr ako nájdete všetky súčasti výrobku.
Stroj uchovávajte na suchom mieste mimo dosahu detí.
Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržiavaní varovných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

OBAL

Výrobok je umiestnený v obale brániacom poškodeniu pri transporte. Tento obal je surovinou a je preto možné ho odovzdať na recykláciu.

NÁVOD NA POUŽITIE

Skôr ako začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a pokyny na používanie. Oboznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod dôkladne uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list.

V prípade prepravy zabalíte stroj spät do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. sťahovanie alebo odoslanie do servisného strediska).

Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu.

2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI

Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín.

Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch.

Upozorňujeme, že v prípade nedodržania pokynov hrozí nebezpečenstvo zranenia osôb, smrti alebo poškodenia nástroja.

Neustále udržujte odstup od pohybujúcich sa dielov.

Pohybujte sa svahom po vrstevnici, nie nahor a dole.

Vyhovuje všetkým príslušným európskym smerniciam.

Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť.

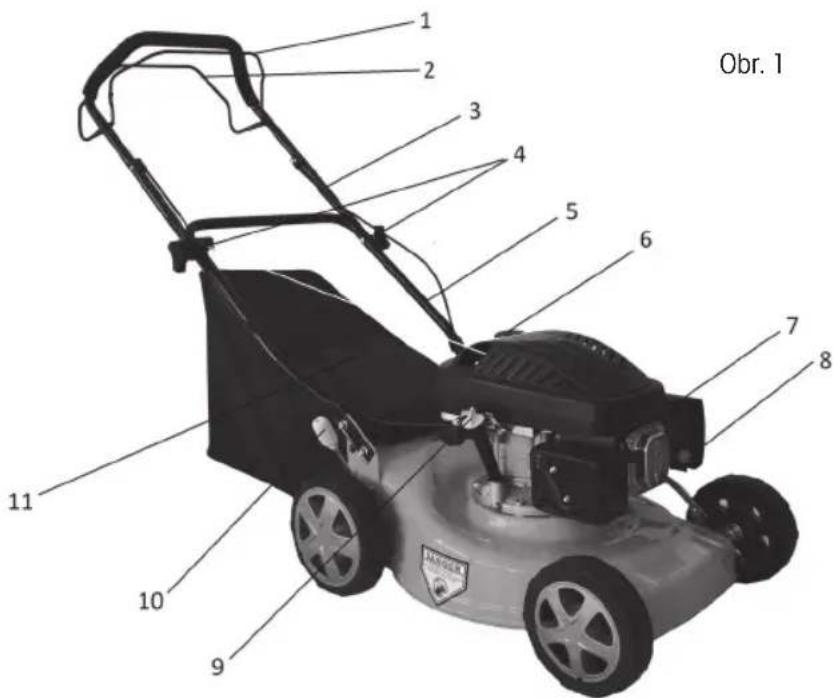

3. POPIS KOSAČKY (Obr. 1)

1. Spínacia/brzdová páka

2. Páka pojazdu

3. Horný diel držadla

4. Skrutky s krídlovou maticou

5. Spodný diel držadla

6. Viečko palivovej nádrže

7. Kryt vzduchového fi ltra

8. Pumpička nástreku paliva – Primer

9. Zátka s mierkou oleja

10. Páka centrálneho nastavenia kosenia

11. Kryt koša

4. ZOSTAVENIE/PRÍPRAVA

Pred zostavením a spustením benzínovej kosačky si pozorne prečítajte celý návod na obsluhu a v ňom uvedené pokyny.

⚠️ DÔLEŽITÁ INFORMÁCIA: Kosačka sa dodáva BEZ PALIVA A OLEJA v motore.

Vaša nová kosačka na trávu bola vyskúšaná vo výrobnom závode, preto sa v motore môže nachádzať minimálne zvyškové množstvo oleja.

VYBERTE KOSAČKU Z KARTÓNOVÉHO OBALU

Vyberte kosačku z kartónového obalu a skontrolujte, či v obale nezostali voľné diely.

5. ZOSTAVENIE KOSAČKY

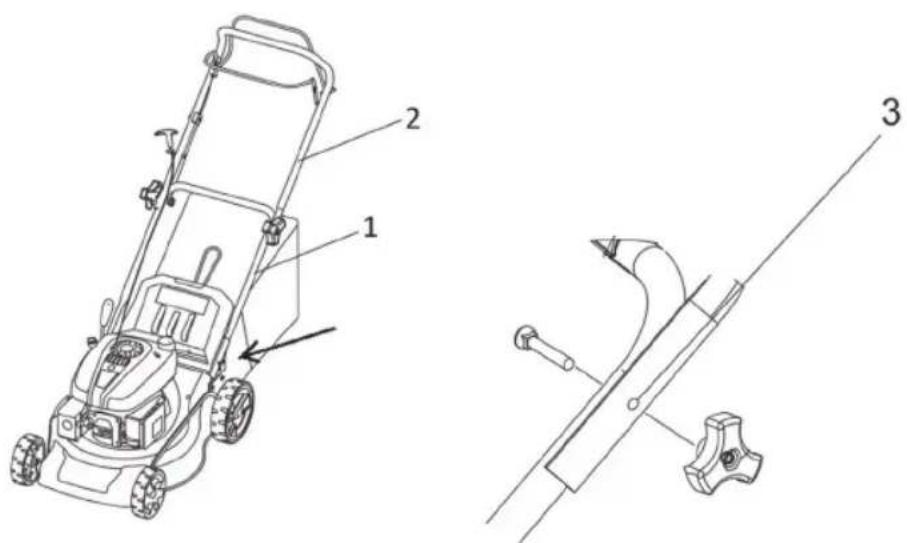

1. Zasuňte spodnú časť držadla (Obr. 2 – bod 1) do príslušných otvorov na kosačke (pozrite šípku) a zaistite 4 priloženými skrutkami – dve skrutky na každú stranu držadla.
2. Pripojte hornú časť držadla (Obr. 2 – bod 2) k spodnej časti držadla pomocou priložených skrutiek s krídlovými maticami (Obr. 2 – bod 3).

Kosačka sa dodáva bez motorového oleja. Pred prvým štartom nalejte motorový olej SAE30 alebo 15W-40 (cca 500 ml) podl’a nasledujúcich pokynov.

1. Pri nalievaní oleja postavte kosačku na rovnú plochu.

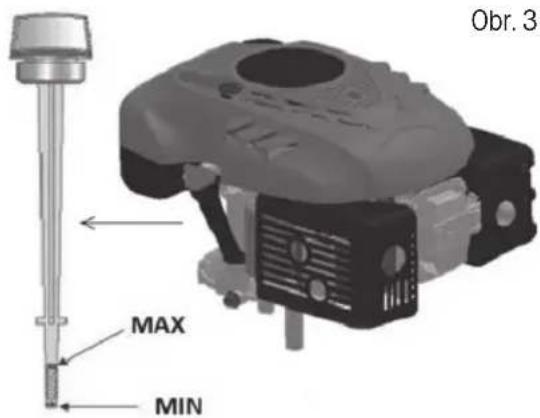

2. Vyberte zátku s mierkou oleja z otvoru na dolievanie oleja (Obr. 3).
3. Po doplnení oleja mierku umiestnite späf do otvoru a dotiahnite ju.
4. Hladina oleja sa musí pohybovať medzi hornou (MAX.) a dolnou (MIN.) medzou (Obr. 3).

Upozornenie NEPREPLNTE zásobník oleja, inak z výfuku po naštartovaní kosačky vyjde vel'ké množstvo dymu.

⚠️ DÔLEŽITÁ INFORMÁCIA: Olej vymeňte po prvých 5 hodinách prevádzky a následne po každých 25 prevádzkových hodinách.

DOPLNENIE PALIVA

Vhodné palivo pre tento typ motora je NATURAL 95

⚠ Upozornenie V prípade, že pri dolievaní oleja či paliva kosačku znečistíte, ihned' ju utrite. Palivo neskladujte, nedoplňujte ani s ním nemanipulujte v blízkosti otvoreného ohňa.

Upozornenie Palivá zmiešané s alkoholom či palivá s prímesou etanolu či metánu na seba môžu viazať vlhkosť, čo môže počas skladovania viest’ k separácii a tvorbe kyselín. Počas skladovania môžu výpary kyselín poškodíť palivový systém motora kosačky. Tieto palivá sa nesmú v kosačke používať.

⚠️ DÔLEŽITÁ INFORMÁCIA: Ak nebudete kosačku používať dlhšie než 30 dní, vypustite palivovú nádrž, naštartujte motor a nechajte ho bežať, kým nedôjde k vyprázdneniu palivového potrubia a karburátora (motor sám zhasne). Tento postup zabráni budúcim problémom s motorom. Pred opätovným použitím do nádrže dolejte čerstvé palivo. Viac podrobností nájdete v kapitole Pokyny pre skladovanie.

7. OVLÁDANIE A PREVÁDZKA KOSAČKY

ŠTART KOSAČKY

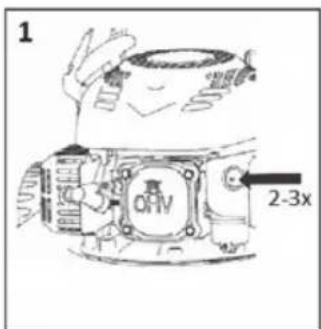

1. Ak nie je motor zahriaty, 2- až 3-krát stlačte pumpičku nástreku paliva (Obr. 4 – bod 1). Ak je motor zahriaty, už nie je potrebné používať pumpičku nástreku paliva.

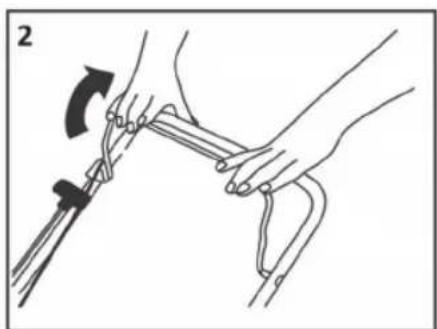

2. Pritiahnite spínaciu/brzdovú páku k držadlu a držte ju (Obr. 4 – bod 2), potom zatiahnite za štartovacie lanko (Obr. 4 – bod 3). Motor by mal najneskôr po 3 – 4 zatiahnutiach naskočif.
3. Motor vypnete uvol'nením spínacej/brzdovej páky.

Obr. 4

⚠ Upozornenie Po prvom naštartovaní motora môže dôjsť k miernemu výskytu dymu z dôvodu vypalovania ochranných vrstiev v motore. Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém.

OVLÁDANIE POJAZDU

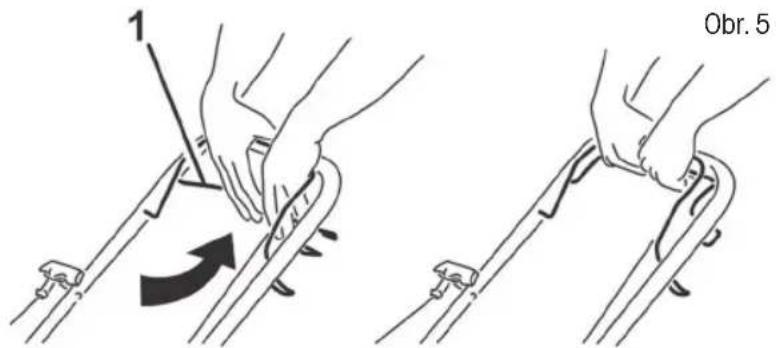

Pojazd sa ovláda pomocou páky pojazdu (Obr. 5 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opat’ uvolnite. Táto kosačka má jednu, konštantnú rýchlosť.

ROZSAH POUŽITIA BENZÍNOVEJ KOSAČKY

Kosenie so zberom pokosenej trávy do koša na trávu Kosenie so zadným vyhadzovaním pokosenej trávy Mulčovanie – kosenie s volným ukladaním pokosenej trávy na trávnik

Upozornenie! Nepoužívajte kosačku na svahoch s väčším sklonom než 20° – hrozí zadretie motora!

KOSENIE SO ZBEROM TRÁVY DO KOŠA

S nasadeným zberným košom prúdi pokosená tráva do koša

Upozornenie: Pri zlom zbere pokosenej trávy zvýšte výšku kosenia a skontrolujte, či nie je trávnik vlhký.

KOSENIE SO ZADNÝM VYHADZOVANÍM

Bez nasadeného zberného koša slúži kryt koša ako tzv. defl ektor, ktorý usmerňuje pohyb pokosenej trávy smerom k zemi. Za kosačkou tak vzniká riadok pokosenej trávy

MULČOVANIE

Upozornenie: Mulčovaciu záslepku inštalujte a odoberajte výhradne pri vypnutom motore.

Upozornenie: Pri mulčovaní používajte výhradne originálne mulčovacie príslušenstvo.

1. Odoberte kôš a rukou pridržte plastový kryt koša (Obr. 6 – bod 1)
2. Nasadte mulčovaciu záslepku do vyhadzovacieho tunela (Obr. 6 – bod 2) a uistite sa, že je usadená naozaj pevne.

DÔLEŽITÁ INFORMÁCIA: Nemulčujte prerastenú trávu naraz, zabránite tým preťaženiu mechanizmu kosačky a motora.

Výšku kosenia nastavíte centrálné pomocou páky centrálného nastavenia výšky kosenia (Obr. 1 – bod 10). Volit môžete z 5 pozícií v rozsahu 25 – 75 mm. Pre kosenie väčšiny trávnikov je najvhodnejšia stredná výška kosenia.

Pri nastavení najnižšej výšky môže dôjsť k poškodeniu trávnika.

Upozornenie! Na dosiahnutie maximálnej efektivity trávu skracujte vždy iba o 1/3 jej dĺžky. Prerastenú trávu koste postupne a po každom kosení znížte nastavenie výšky o jeden stupeň. Ak chcete zachovať kvalitný trávnik, nepoužívajte nastavenie na najnižšiu výšku kosenia.

VÝMENA ŽACÍCH NOŽOV

Upozornenie: Na tento účel odporúčame kontaktovať autorizované servisné stredisko.

Upozornenie: Pred demontážou noža vypustite olej zo zásobníka oleja.

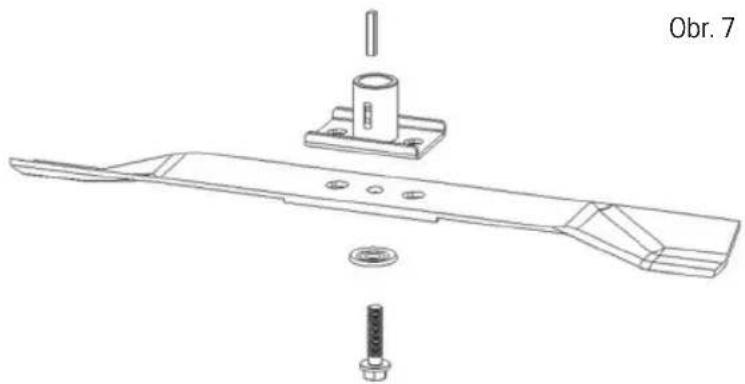

Ak chcete vymení žací nôž, demontujte skrutku (Obr. 7). Vykonajte montáž podľa uvedeného obrázka. Dotiahnite skrutku. Uťahovací moment je 40 Nm. Pri výmene noža súčasne vymeňte upínaciu skrutku noža.

Upozornenie: Na tento účel odporúčame kontaktovať autorizované servisné stredisko.

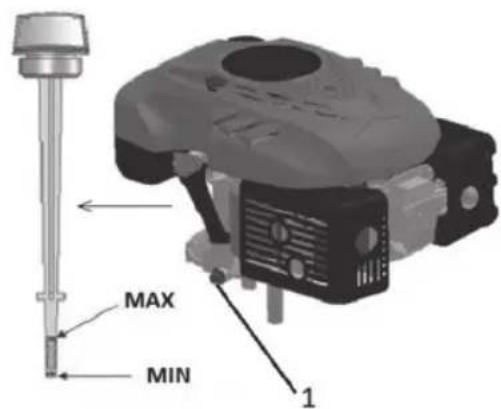

Vypúšťacia zátka sa nachádza pod motorom (Obr. 8 – bod 1). Umiestnite pod motor vhodnú nádobu na zachytenie použitého oleja a odoberte zátku. Nakloňte kosačku tak, aby mohol vytiecť všetok olej zo zásobníka.

Po vypustení oleja umiestnite zátku späť do otvoru, uistite sa, že je zátka umiestnená riadne na svojom mieste, a utrite prípadné kvapky rozliateho oleja. Doplňte do zásobníka olej typu SAE30 alebo 15W-40. Po vložení mierky oleja do otvoru a jej utiahnutím by mala byť hladina oleja medzi ryskami Min. a Max. (Obr. 8). Nepreplňte zásobník oleja.

Spustite motor a nechajte ho krátko bežať. Zastavte motor, počkajte 1 minútu a premerajte hladinu oleja v zásobníku. V prípade potreby doplňte olej na požadovanú úroveň.

Tento výrobok slúži výlučne na kosenie trávy. Nepoužívajte ho na iné účely, než na aké je určený. V opačnom prípade hrozí jeho poškodenie či úraz.
Nikdy nedovolte de'om ani osobám bez znalosti tohto návodu na použitie so zariadením pracovať.
Osoba, ktorá obsluhuje kosačku, zodpovedá za bezpečnosť osôb v pracovnom priestore.
Kosačku nikdy nepoužívajte v tesnej blízkosti ostatných osôb, detí alebo vol'ne pobiehajúceho zvieratstva.
Pred začatím kosenia skontrolujte terén, na ktorom sa má kosačka použiť, a odstráňte z neho kamene, drôty, konáriky, črepy, kosti a ostatné cudzie telesá, ktoré by sa mohli zachytiť alebo vymrštiť a spôsobiť zranenie.

POKYNY NA POUŽÍVANIE

Všetky matice, svorníky a skrutky musia byť riadne dotiahnuté tak, aby zariadenie bolo v bezpečnom a prevádzkyschopnom stave.
Kosačku nikdy nepoužívajte bez zberného koša alebo ochranného krytu.
Kosačku nikdy nepoužívajte s uvoľnenými čepel’ami noža. Vždy sa vopred uistite, či sú príslušné skrutky dobre utiahnuté. Otupené čepele sa musia nabrúsiť, a to rovnomerne.

* Pri práci s kosačkou používajte nohavice s dlhými nohavicami a pevnú obuv.
Kosačku nikdy neštartujte v uzatvorených alebo zle vetraných priestoroch, kde sa môžu hromadiť výpary. Emisie vychádzajúce z motora obsahujú oxid uholnatý, ktorý je životu nebezpečný.

Pracujte iba pri dostatočnom osvetlení (za denného svetla alebo pri dostatočnom umelom osvetlení).

Kosačku nepoužívajte za dažďa alebo ak je tráva mokrá.

Obzvlášť opatrne postupujte pri kosení vo zvýšenom teréne (svah). Vždy koste naprieč svahom, paralelne k vrstevnici, a nie zhora/zdola kolmo na ňu.

Kosačku zásadne nenechávajte bežať bez obsluhy, ak kosačku opustíte, vypnite motor.

- Pri štartovaní nikdy nenadvihujte zadnú časť kosačky a nikdy nepribližujte končatiny k podvozku či do otvoru na zadné vyhadzovanie trávy, ak je motor zapnutý.

Nikdy nemeňte nastavenie rýchlosti motora.

* Pri kosačkách s pojazdom uvoľnite pojazd pred spustením motora.

Zastavte motor a odpojte zapal'ovaciu sviečku v nasledujúcich prípadoch:

• pred vykonávaním akejkoľvek činnosti pod krytom kosenia či otvorom na zadné vyhadzovanie trávy.
• pred vykonávaním údržby, opravy či kontroly stroja.
• pred prenášaním, zdvíhaním či premiestňovaním kosačky.
• ak ponechávate kosačku bez dozoru alebo sa chystáte upravit nastavenie výšky kosenia.
• pred demontážou a vyprázdňovaním zberného vaku.
• Ak dôjde ku kolízii s cudzím predmetom, zastavte motor a kosačku starostlivo prezrite, aby ste vylúčili možnosť poškodenia. V prípade poškodenia, dopravte kosačku do špecializovaného servisu na opravu.

⚠️ POZOR: Po vypnutí motora sa žací nôž niekoľko sekúnd aj nad’alej točí.

• v prípade abnormálnych vibrácií kosačky (okamžite zistite a zaistite odstránenie príčiny vibrácie).
• Na zaistenie bezpečnej prevádzky pravidelne kontrolujte riadne utiahnutie čapov, skrutiek a matíc na kosačke.

⚠️ POZOR: PALIVO JE VYSOKO HORLAVÁ KVAPALINA.

Palivo uchovávajte v nádobe na to určenej.
Palivo doplňujte iba na otvorenom či dobre vetranom priestransstve. Pri manipulácii s palivom nefajčite, ani nepoužívajte mobilný telefón.
Palivo doplňujte iba za predpokladu, že je motor vypnutý. Nikdy neotvárajte palivovú nádrž a palivo nedoplňujte, ak je motor horúci alebo v chode.
Ak dôjde k rozliatiu benzínu, motor nešartujte. Odstráňte kosačku z miesta, kde bolo palivo rozliate, a vyvarujte sa možného vznietenia. V práci pokračujte až po odparení rozliateho paliva a rozptýlení palivových výparov;
Po doplnení paliva dobre utiahnite kryt palivovej nádrže aj veko kanistra s palivom.

⚠️ POZOR: Pred vykonávaním údržby alebo opravy zastavte motor a odpojte zapaľovaciu sviečku.

9. ÚDRŽBA

STAROSTLIVOSŤ O TRÁVNIK

Podľa druhu trávnatej plochy je potrebné použiť rôzne spôsoby starostlivosti;
Preto zakaždým si prečítajte pokyny uvedené v baleniach osív, týkajúce sa výšky kosenia vzhľadom na podmienky rastu v danej oblasti.
Je potrebné mať stále na pamäti, že väčšia časť trávy je zložená zo stebla a jedného alebo viacerých listov. Pri úplnom odseknutí listov dôjde k poškodeniu trávnika a obnovenie rastu bude omnoho ťažšie.

Všeobecne platia nasledujúce pokyny: - príliš nízke kosenie spôsobuje narušenie koreňov a následne „škvrnitý“ vzhľad; - v lete sa musí kosit vyššie, aby sa zabránilo vysychaniu pôdy; - kosenie mokrej trávy môže spôsobit zníženie účinnosti noža následkom zachytávania trávy na noži a vytrhávania trávnatého porastu; - v prípade mimoriadne vysokej trávy je vhodné vykonať prvé kosenie s maximálnou dovolenou výškou stroja a potom vykonať druhé kosenie až po dvoch alebo troch dňoch.

Trávnik bude mať lepší vzhľad pravidelným a celoplošným kosením rovnakej výšky a dodržiavaním striedania dvoch smerov.

ÚDRŽBA

Všetky matice, svorníky a skrutky musia byť riadne dotiahnuté tak, aby zariadenie bolo v bezpečnom a prevádzkyschopnom stave. Pravidelná údržba je základným predpokladom na zaistenie bezpečnosti používateľa, zachovanie prevádzkyschopnosti a vysokého výkonu kosačky.
Zariadenie s benzínom v nádrži nikdy neuskladňujte vnútri budovy, kde by sa výpary mohli dostať do dosahu otvoreného ohňa, iskry alebo zdroja vysokej teploty.
* Pred uskladnením v akomkol'vek uzatvorenom priestore nechajte motor vychladnúť.
Z dôvodu zníženia rizika požiaru zaistite, aby kosačka a obzvlášť motor, tlmič výfuku, batéria a tiež miesto uloženia náhradného benzínu boli zbavené zvyškov trávy, lístia alebo nadmerného množstva maziva.
Kontrolujte pravidelne stav defl ektora a zberného koša; v prípade poškodenia ich vymeňte.
Palivo vypúšťajte v dobre vetranom priestore pri vychladnutom motore.

* Pri odoberaní či inštalácii žacieho noža používajte hrubé pracovné rukavice.
Po každom nabrúsení čepele žacieho noža je nutné prekontrolovať jeho vyváženie.

⚠️ POZOR: Pred vykonávaním údržby alebo opravy zastavte motor a odpojte zapaľovaciu sviečku.

Pravidelne kosačku kontrolujte a zaistite, aby sa všetky nánosy trávy v spodnej časti podvozka odstraňovali.
Pravidelne mažte os podvozka a ložiská vhodným mazivom.
Kontrolujte pravidelne stav nožov, pretože majú podstatný vplyv na výkon kosačky. Nože by mali byť vždy ostré a vyvážené.
V pravidelných intervaloch kontrolujte dotiahnutie všetkých skrutiek a matíc. Opotrebované alebo zle dotiahnuté matice a skrutky môžu spôsobit vážne poškodenia motora alebo rámu.
Ak nôž prudko zasiahne prekážku, kosačku zastavte a odvezte ju do autorizovaného servisu.
NÔŽ: nôž je vyrobený z lisovanej ocele. Aby ste docielili čo najlepšie kosenie, pravidelne nôž brúste, približne po každých 25 hodinách prevádzky. Uistite sa, či je nôž vždy správne vyvážený. Na tento účel vložte do stredového otvoru noža železnú osičku (s priemerom 2 – 3 mm). Ak je nôž správne vyvážený, os sa udrží v horizontálnej polohe.
Ak sa nôž neudrží v horizontálnej polohe, vymeňte ho.
* Pri demontáži noža odskrutkujte skrutku, skontrolujte nosnú časť noža. Ak sú časti opotrebené alebo poškodené, vymeňte ich.

⚠️ POZOR: Používajte iba originálne náhradné diely. Nekvalitné náhradné diely môžu spôsobíť vážne poškodenia kosačky a ohrozíť vašu bezpečnosť.

SERVIS

V prípade, že po kúpe výrobku zistíte akúkol'vek poruchu, kontaktujte servisné oddelenie. Pri použití výrobku sa riad'te pokynmi uvedenými v priloženom návode na použitie.
Na reklamáciu sa nebude brať zretel, ak ste výrobok pozmenili či ste sa neriadili pokynmi uvedenými v návode na použitie.

ZÁRUKA SA NEVZŤAHUJE

Na prirodzené opotrebenie funkčnej časti stroja v dôsledku jeho používania.
Na servisné zásahy súvisiace so štandardnou údržbou stroja (napr. čistenie, mazanie, nastavenie a pod.), na poruchy spôsobené vonkajšími vplyvmi (napr. klimatickými podmienkami, prašnosťou, nevhodným použitím a pod.).
Na mechanické poškodenia v dôsledku pádu stroja, nárazu, úderu doň a pod.
Na škody vzniknuté neodborným zaobchádzaním, preťažením, použitím nesprávnych dielov, nevhodných nástrojov a pod.
* Pri reklamovaných výrobkoch, ktoré neboli riadne zabezpečené proti mechanickému poškodeniu pri preprave nesie riziko prípadnej škody výhradne majitel'.

USKLADNENIE

Ak stroj dlhší čas nepouživate, prístroj uskladnite podľa nasledujúcich pokynov. Predĺžite tak životnosť stroja
Kompletne vylejte palivo z palivovej nádrže a karburátora.
Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- qž 3-krát štartér.
Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste.

1. TECHNICKÉ ÚDAJE

Motor RATO RV145-S
Typ motora OHV, vzduchom chladený, 4-taktný
Nominálny výkon 2,50 kW
Otáčky motora 3000 ot./min
Zdvihový objem 144 cm	^3
Štartovanie Ťahom
Objem palivovej nádrže 1,5 litra
Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov
Objem olejovej nádrže 0,5 l
Odporúčaný olej SAE30, 15W-40
Nastavenie výšky kosenia Centrálné, 8 pozícií
Nastavitelný rozsah výšky kosenia	25-70 mm
Záber kosenia	460 mm
Veľkosť kolies	Predné 178 mm, zadné 204 mm
Kapacita zberného koša	65 l
Šasi	ocel'
Deklarovaná úroveň hluku	96 dB(A)
Maximálna úroveň vibrácií	12,5 m/s (K=1,5)
Hmotnosť	28 kg

Zmena textu a technických parametrov vyhradená.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu meniř bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu

11. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov.

Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade.

Tento výrobok splňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špecifi káciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Návod na použitie v originálnom jazyku.

Predávajúci poskytuje kupujúcemu na výrobok 24 mesiacov záruku od jeho prevzatia kupujúcim. Záruka sa poskytuje dalej za nižšie uvedených podmienok. Záruka sa vztahuje iba na spotrebný tovar predaný spotrebitelovi na bežné domáce použitie. Práva zo zodpovednosti za chyby (reklamácie) môže kupujúci uplatniť bud’ u predávajúceho, u ktorého bol výrobok zakúpený alebo v nižšie uvedenom autorizovanom servise. Kupujúci je povinný reklamáciu uplatniť bez zbytočného odkladu, aby nedochádzalo ku zhoršeniu chyby, najneskôr však do konca záručnej doby. Kupujúci je povinný pri reklamácii spolupracovať pri overení existencie reklamovanej chyby. Do reklamačného procesu sa prijíma iba kompletný a z dôvodu dodržania hygienických predpisov neznečistený výrobok. V prípade oprávnenej reklamácie sa záručná doba predlžuje o dobu od okamžiku uplatnenia reklamácie do okamžiku prevzatia opraveného výrobku kupujúcim, kedy je kupujúci po skončení opravy povinný výrobok prevziat. Kupujúci je povinný preukázat’ svoje práva reklamovať (doklad o zakúpení výrobku, záručný list, doklad o uvedení výrobku do prevádzky...).

Záruka sa nevztahuje na:

■ chyby, na ktoré boli poskytnuté zľavy ■ opotrebenia a poškodenia vzniknuté bežným užívaním výrobku ■ poškodenie výrobku v dôsledku neodbornej či nesprávnej inštalácie, použitie výrobku v rozpore s návodom na použitie s platnými právnymi predpismi a všeobecne známymi a obvyklými spôsobmi používania, v dôsledku použitia výrobku za iným účelom, než na ktorý je určený ■ poškodenie výrobku v dôsledku zanedbanej alebo nesprávnej údržby ■ poškodenie výrobku spôsobené jeho znečistením, nehodou a zásahom vyššej moci (živelná udalost, požiar, vniknutie vody...) ■ chyby funkcnosti výrobku spôsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polom a pod. ■ mechanické poškodenie výrobku (napr. zlomenie gombíka, pád...) ■ poškodenie spôsobené použitím nevhodných médií, náplní, spotrebného materiálu (batérie) alebo nevhodnými prevádzkovými podmienkami (napr. vysoké teploty v okolí, vysoká vlhkost prostredia, otrasy...) ■ poškodenie, úpravu alebo iný zásah do výrobku spôsobený neoprávnenou alebo neautorizovanou osobou (servisom) prípady, keď kupujúci pri reklamácii nepreukáže oprávnenosť svojich práv (kedy a kde reklamovaný výrobok zakúpil) ■ prípady, keď sa údaje v predložených dokladoch líšia od údajov uvedených na výrobku ■ prípady, keď reklamovaný výrobok sa nestotožňuje s výrobkom uvedeným v dokladoch, ktorými kupujúci preukazuje svoje práva reklamovat (napr. poškodenie výrobného čísla alebo záručnej plomby prístroja, prepisované údaje v dokladoch...)
