M0501 - Méter Emos - Ingyenes használati útmutató

Terméktípus	Lécmérték (méterrúd)
Márka	Emos
Modell	M0501
Hossz	2 m (200 cm)
Tagok szélessége	16 mm
Anyag	Műanyag (ABS)
Súly	kb. 100 g
Méretbeosztás	Centiméter és hüvelyk (1/16 hüvelyk)
Skála	Kétoldalas nyomtatás, mm pontosság
Tagok száma	10
Reteszelés	A tagok automatikus reteszelése
Különleges jellemzők	Lekerekített élek, csúszásmentes
Energiaellátás	Nincs (mechanikus mérőeszköz)
Tisztítás	Száraz vagy enyhén nedves ruhával törölje le
Tárolás	Száraz és szobahőmérsékleten tárolandó
Biztonsági figyelmeztetés	Nem alkalmas 3 év alatti gyermekek számára (lenyelés veszélye)
A csomag tartalma	1 x Lécmérték M0501
Garancia	2 év

Gyakran ismételt kérdések - M0501 Emos

Hogyan olvassam le helyesen a centiméter skálát?

A centiméter skála milliméterekre van osztva. Minden centimétert hosszabb vonal jelöl, a millimétereket rövidebbek. Számolja meg a millimétereket a nullaponttól a kívánt pontig.

Használhatom a méterrudat külső méretek mérésére is?

Igen, egyszerűen helyezze a méterrudat a tárgy külső oldalára. Ügyeljen arra, hogy a nullapont egy síkban legyen a szélével.

Hogyan mérjek belső méreteket (pl. ajtókeret)?

Tolja be a méterrudat a nyílásba, amíg mindkét oldalon hozzá nem ér. Olvassa le a méretet a skála belső oldalán. Szükség esetén hozzáadhatja a méterrúd szélességét (kb. 16 mm).

A méterrúd nem hajtható össze megfelelően. Mit tegyek?

Ellenőrizze, hogy nincs-e szennyeződés vagy idegen test az illesztésekben. Tisztítsa meg az illesztéseket óvatosan egy száraz ruhával. Kerülje az erőszakos használatot.

Hogyan tisztítsam meg a méterrudat helyesen?

Törölje le a méterrudat száraz vagy enyhén nedves ruhával. Ne használjon agresszív tisztítószereket vagy súrolószereket, mert ezek károsíthatják a skálát.

Mit jelentenek a hüvelyk adatok a hátoldalon?

A hüvelyk skála 1/16 hüvelykre van osztva. Egy hüvelyk 2,54 cm-nek felel meg. A skála segít a méretek hüvelykben történő leolvasásában, pl. amerikai vagy brit építési tervekhez.

Használhatom a méterrudat vonalzóként?

Igen, a méterrúd kiválóan alkalmas vonalzóként egyenes vonalak rajzolásához. Ügyeljen arra, hogy laposan feküdjön.

Hogyan tároljam a méterrudat a legjobban?

Tárolja a méterrudat összehajtva száraz helyen. Kerülje a közvetlen napfényt és a szélsőséges hőmérsékleteket.

Vízálló a méterrúd?

A műanyag víztaszító, de nem vízálló. Kerülje a hosszabb vízzel való érintkezést, mert ez károsíthatja a skálát vagy az illesztéseket.

Mit tegyek, ha a skála elkopott?

A skála tartósan nyomtatott. Erős kopás esetén javasoljuk a méterrúd cseréjét. Javítás nem lehetséges.

HASZNÁLATI ÚTMUTATÓ M0501 Emos

A multifunkciós mérődetektort villanyvezetékek, fém- és faobjektumok érzékelésére tervezték.

A készülék kizárólag otthoni használatra készült; szakmai felhasználásra nem alkalmas.

A használat előtt figyelmesen olvassa el a használati útmutatót, és őrizze meg a későbbi használathoz.

Műszaki adatok:

Érzékelés: elektromos vezetékek, fém, fa

Érzékelés érzékenysége

Objektum típusa Max. érzékelési mélység
Fa 30 × 30 mm ≤18 mm
Fémcső ∅ 25 mm ≤30 mm
AC elektromos kábel 90–250 V-os, 50–60 Hz-es vezetékhez ≤50 mm

Működési hőmérséklet és páratartalom: -7 °C és 40 °C között, <75%

Tárolási hömérséklet és páratartalom: -20 °C és 50 °C között, <85%

Tápellátás: 9 V-os elem (mellékelve)

Méret: 155 × 72 × 28 mm

Súly: 127 g

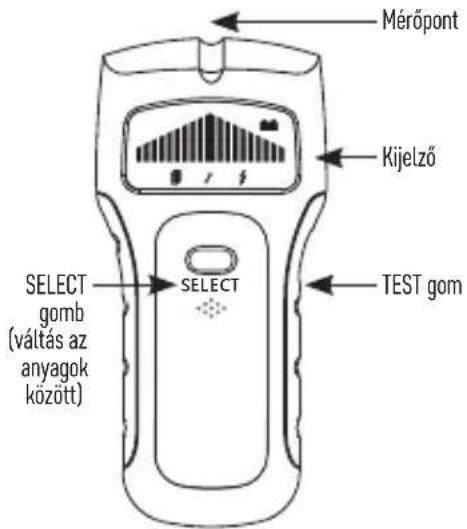

Az érzékelő részei:

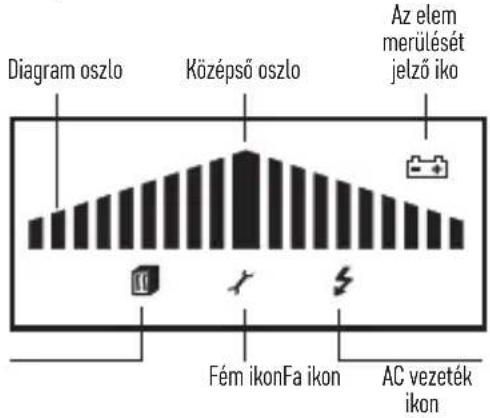

A kijelző ismertetése:

Első lépések

1. Helyezze be a 9 V-os elemet a detektorba. Az elemtartó rekesz a hátoldalon található.
2. Kizárólag alkálielemeket használjon! Ne használjon újratölthető elemeket!

Rejtett objektumok érzékelése

Minden használat előtt el kell végezni a detektor kalibrálását.

Nyomja le a TEST gombot, és tartsa lenyomva 2 másodpercig.

A kijelzön megjelenik a mért anyag (objektum) típusa.

A SELECT gomb többszöri megnyomásával válassza ki a kívánt anyag (objektum) típusát:

fa fém élő vezeték (AC)

Ezután helyezze a detektort szorosan a falhoz, ahol a rejtett objektumokat kívánja keresni.

Nyomja meg röviden a TEST (TESZT) gombot: a mérő grafikon gyorsan villog a kijelzőn és egy hangjelzés hallható – két rövid sípolás.

A detektor kalibrálása a fal vastagságához megtörtént, elkezdheti a rejtett objektumok keresését.

A kiválasztott objektumtípus szimbóluma villog a kijelzón.

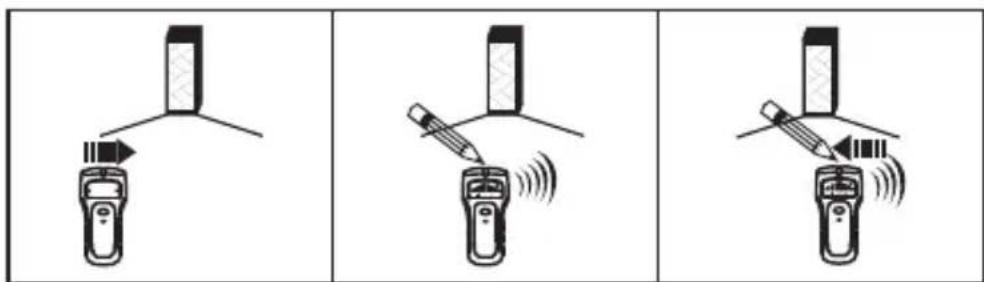

Lassan mozgassa a detektort a fal mentén.

Amikor a diagramoszlopok közelebb kerülnek a középső oszlophoz, az azt jelenti, hogy közeledik a keresett objektumhoz.

Ha a diagram oszlopai elérik a teljes méretet, és állandó hangjelzés hallható, jelölje meg ezt a helyet.

Ezután hasonló módon folytassa az objektum megközelítését, de ezúttal a másik oldalról.

Amikor megszólal a hangjelzés, jelölje meg a helyet.

A keresett objektum ezen két hely között található.

Ha fából készült objektumot keres, az eljárás megegyezik a „Rejtett objektumok érzékelése” című részben leírt utasításokkal.

Amint a detektor érzékeli az objektumot, jelölje meg a helyét.

Ellenőrizheti, hogy az objektum valóban fából készült-e, ehhez kapcsoljon át fémérzékelés (✗) üzemmódra a SELECT gomb segítségével.

Keressen fémet ugyanazon a ponton. Ha a detektor nem talál semmit, az objektum fából van.

Ha érzékeli az objektumot, akkor az fémböl készült.

A detektor kikapcsolása

A mérés befejezéséhez és a detektor kikapcsolásához hosszan nyomja meg a SELECT gombot.

Lemerült elem

Ha a detektorban lévő elem lemerült, a kijelzón megjelenik a(z) ékon.

Cserélje ki az elemet.

A lemerült elemek használata hibákat vagy pontatlan mérési eredményeket okozhat.

Figyelem

Használat előtt tesztelje a detektor működését, ehhez érzékelje vele ismert csővezetékek és elektromos vezetékek helyét.

Kétség esetén mindig forduljon képzett építészmérnökhöz.

Ha a detektor váltakozó feszültséget észlel (✗), semmilyen körülmények között ne fúrjon azon a ponton! Áramütés veszélye áll fenn.

Mindig kapcsolja ki az áramot, ha váltóáramú vezetékek közelében dolgozik.

A leárnyékolt vagy fémcsőben, fémbevonatú vagy vastag falban lévő vezetékek nem érzékelhetők.

A készülék nem érzékeli a telefonkábeleket, a tv-kábeleket, az elvágott, illetve az élő feszültség alatt nem lévő kábeleket.

A készüléket élő 110/230 V\~-os elektromos vezetékek érzékelésére tervezték. A 230 V\~-ot meghaladó feszültségű vezetékek jelenlétét is érzékeli.

Vegye figyelembe, hogy az ajtók és az ablakok általában több különböző típusú anyagból készülnek. Igazítsa ennek megfelelően a mérési módszereket.

Amennyiben a fal felülete nem sima a mérni kívánt pontban, helyezzen egy darab kartonpapírt a falra.

A méréseket mindig egy kézzel végezze. Ne érjen a detektorhoz a másik kezével.

Ha a falon lévő tapéta fémrészecskéket vagy -szálakat tartalmaz, előfordulhat, hogy az torzítja a mérési eredményeket.

Ápolás és karbantartás

A termék megfelelő használat esetén hosszú évekig hibátlanul működik. Néhány tanács a megfelelő használathoz:

• Ne tegye ki a terméket közvetlen napfénynek, szélsőséges hidegnek vagy nedvességnek, illetve hirtelen hömérséklet-változásnak. Ez rontja az érzékelés pontosságát.
• Ne helyezze a készüléket rezgésnek vagy rázkódásnak kitett helyre, mivel ezek károsíthatják a terméket.
• Óvja a terméket a túlzott erőhatástól, ütésektől, portól, magas hőmérséklettől és páratartalomtól, mivel ezek hibás működéshez, az elemek élettartamának lerövidüléséhez, azok károsodásához vagy a műanyag részek deformálódásához vezethetnek.
• Ne tegye ki a terméket esőnek vagy nagy nedvességnek.
• Ne helyezzen a készülékre nyílt lánggal járó tárgyakat (pl. égő gyertyát).
• Ne helyezze a terméket nem megfelelően szellőző helyre.
• Ne módosítsa a termék belső elektromos áramköreit – ezzel károsíthatja a készüléket, illetve automatikusan érvényét veszti a garancia.
• A termék tisztításához használjon enyhén nedves, puha rongyot. Ne használjon oldószert vagy tisztítószert – ezek megkarcolhatják a műanyag részeket, és korróziót okozhatnak az elektromos áramkörökön.
• Ne merítse a készüléket vízbe vagy egyéb folyadékba.
• Óvja a készüléket a csepegő és fröccsenő víztől.
• Károsodás vagy meghibásodás esetén ne végezze el önállóan a készülék javítását. Bízza a javítást az üzletre, ahol a készüléket vásárolta.

- A készüléket testi, érzékszervi vagy szellemi fogyatékkal élők, illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek (beleértve a gyermekeket) kizárólag a biztonságukért felelős személy felügyelete vagy használatra vonatkozó útmutatásai mellett használhatják. Ne hagyja felügyelet nélkül a gyermekeket, és ügyeljen arra, hogy ne használják a készüléket játékszerként.

Az elektromos berendezéseket ne a háztartási hulladékba helyezze, hanem adja le a szelektív hulladékgyűjtő pontokon. A hulladékgyűjtő helyekről a helyi önkormányzatnál kaphat naprakész információt. A vegyes hulladéklerakóba kerülő elektromos készülékekből veszélyes anyagok

szivároghatnak a talajvízbe, megfertőzhetik a táplálékláncot, és így károsíthatják az Ön egészségét.
