M0501 - Meter Emos - Kostenlose Bedienungsanleitung

Produkttyp	Gliedermaßstab (Zollstock)
Marke	Emos
Modell	M0501
Länge	2 m (200 cm)
Breite der Glieder	16 mm
Material	Kunststoff (ABS)
Gewicht	ca. 100 g
Maßeinteilung	Zentimeter und Zoll (1/16 Zoll)
Skala	Beidseitig bedruckt, mm-Genauigkeit
Anzahl der Glieder	10
Arretierung	Automatische Verriegelung der Glieder
Besondere Merkmale	Abgerundete Kanten, rutschfest
Energieversorgung	Keine (mechanisches Messgerät)
Reinigung	Mit einem trockenen oder leicht feuchten Tuch abwischen
Lagerung	Trocken und bei Raumtemperatur aufbewahren
Sicherheitshinweis	Nicht für Kinder unter 3 Jahren geeignet (Verschluckungsgefahr)
Lieferumfang	1 x Gliedermaßstab M0501
Garantie	2 Jahre

Häufig gestellte Fragen - M0501 Emos

Wie lese ich die Zentimeterskala richtig ab?

Die Zentimeterskala ist in Millimetern unterteilt. Jeder Zentimeter ist durch eine längere Linie markiert, Millimeter durch kürzere. Zählen Sie die Millimeter von der Nullmarke bis zum gewünschten Punkt.

Kann ich mit dem Zollstock auch Außenmaße messen?

Ja, legen Sie den Zollstock einfach an die Außenseite des Objekts an. Achten Sie darauf, dass der Nullpunkt bündig mit der Kante abschließt.

Wie messe ich Innemaße (z.B. Türrahmen)?

Schieben Sie den Zollstock in die Öffnung, bis er an beiden Seiten anliegt. Lesen Sie das Maß an der Innenseite der Skala ab. Bei Bedarf können Sie die Breite des Zollstocks (ca. 16 mm) hinzuzählen.

Der Zollstock lässt sich nicht richtig einklappen. Was tun?

Überprüfen Sie, ob Schmutz oder Fremdkörper in den Gelenken stecken. Reinigen Sie die Gelenke vorsichtig mit einem trockenen Tuch. Vermeiden Sie Gewaltanwendung.

Wie reinige ich den Zollstock richtig?

Wischen Sie den Zollstock mit einem trockenen oder leicht feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel, da diese die Skala beschädigen könnten.

Was bedeuten die Zollangaben auf der Rückseite?

Die Zollskala ist in 1/16 Zoll unterteilt. Ein Zoll entspricht 2,54 cm. Die Skala hilft Ihnen, Maße in Zoll abzulesen, z.B. für US-amerikanische oder britische Baupläne.

Kann ich den Zollstock als Lineal verwenden?

Ja, der Zollstock eignet sich hervorragend als Lineal zum Zeichnen gerader Linien. Achten Sie darauf, dass er flach aufliegt.

Wie bewahre ich den Zollstock am besten auf?

Bewahren Sie den Zollstock zusammengeklappt an einem trockenen Ort auf. Vermeiden Sie direkte Sonneneinstrahlung und extreme Temperaturen.

Ist der Zollstock wasserfest?

Der Kunststoff ist wasserabweisend, aber nicht wasserdicht. Vermeiden Sie längeren Kontakt mit Wasser, da dies die Skala oder die Gelenke beeinträchtigen könnte.

Was tun, wenn die Skala verblasst ist?

Die Skala ist dauerhaft aufgedruckt. Bei starker Abnutzung empfehlen wir, den Zollstock auszutauschen. Eine Nachbesserung ist nicht möglich.

BEDIENUNGSANLEITUNG M0501 Emos

Der Multifunktionsmessdetektor ist dafür bestimmt, elektrische Leitungen sowie Metall- und Holzobjekte zu erkennen.

Dieses Gerät darf nur in Privathaushalten verwendet werden, eine professionelle, gewerbliche Nutzung ist ausgeschlossen.

Lesen Sie sich vor der ersten Verwendung des Gerätes sorgfältig die Bedienungsanleitung durch und bewahren Sie sie für eine spätere Verwendung auf.

Technische Daten:

Erkennung: elektrische Leitungen, Metall, Holz

Erkennungsempfindlichkeit

Art des Gegenstandes Max. Erkennungstiefe
Holz 30 × 30 mm ≤18 mm
Metallrohr ∅ 25 mm ≤30 mm
AC-Kabel einer Elektroleitung 90–250 V, 50–60 Hz ≤50 mm

Arbeitstemperatur und Luftfeuchtigkeit-7 °C bis 40 °C, <75 %

Lagertemperatur und Luftfeuchtigkeit-20 °C bis 50 °C, <85 %

Versorgung: 9 V Batterie (ist im Lieferumfang enthalten)

Maße: 155 × 72 × 28 mm;

Gewicht: 127 g

Inbetriebnahme

1. Die 9 V Batterie muss in den Detektor eingelegt werden. Das Batteriefach befindet sich auf der Rückseite.
2. Es dürfen nur alkalische Batterien verwendet werden. Die Verwendung von wiederaufladbaren Batterien sollte vermieden werden.

Erkennung verdeckter Objekte

Vor jeder Verwendung muss der Detektor kalibriert werden.

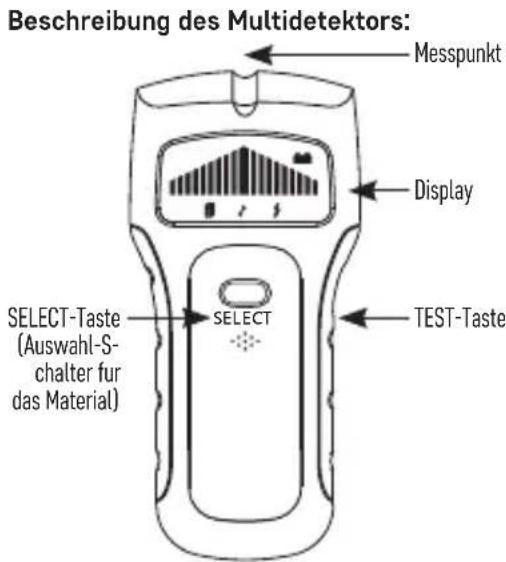

Die TEST-Taste 2 Sekunden lang gedrückt halten.

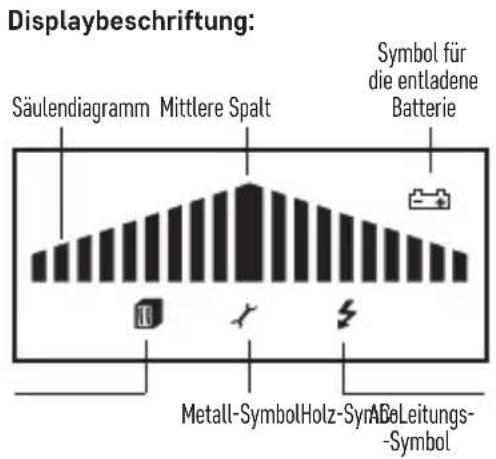

Auf dem Display erscheint das Symbol des gemessenen Materials (Objekts).

Durch das wiederholte Drücken der SELECT-Taste wird die gewünschte Materialart ausgewählt (Objektart):

Holz Metall strömführende Leitung (AC)

Danach wird der Detektor flach auf die Wand gelegt und zwar an der Stelle, an der die versteckten Gegenstände gesucht werden sollen.

Die TEST-Taste muss kurz gedrückt werden. Auf dem Display blinkt ein Messdiagramm und es ertönt ein Tonsignal -ein zweimaliger schneller Piepton.

Der Detektor ist jetzt auf die Wandstärke kalibriert und kann mit dem Detektieren der versteckten Objekte beginnen.

Auf dem Display wird das Symbol für die gewählte Art des Gegenstands angezeigt.

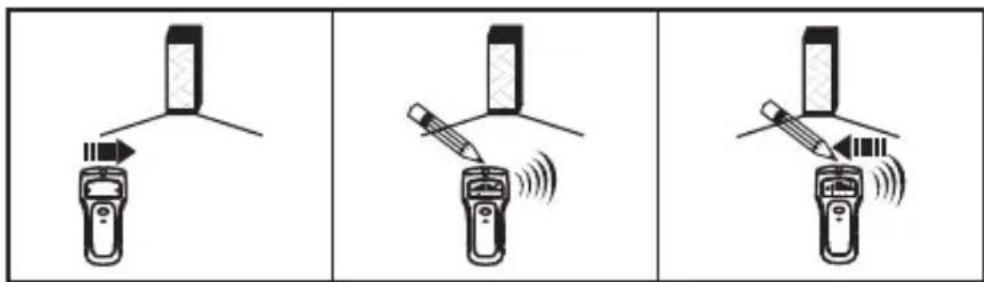

Mit dem Detektor fährt man langsam an der Wand entlang.

Wenn das Säulendiagramm sich der mittleren Spalte nähert, befindet sich in der Nähe das gesuchte Objekt.

Falls alle Säulen des Diagramms vollständig sind ertönt ein Tonsignal. Diese Stelle gekennzeichnet man anschließend.

Danach verfährt man auf die gleiche Art und Weise, nur das man sich von der anderen Seite dem Objekt nähert.

Sobald ein Tonsignal ertönt, kennzeichnen Sie diese Position.

Zwischen diesen Positionen befindet sich das gesuchte Objekt.

Für den Fall, dass ein Holzobjekt gesucht wird, muss man so verfahren, wie es unter „Erkennung verdeckter Objekte“ beschrieben ist.

Sobald ein Objekt erkannt wurde, sollte es markiert werden.

Damit man sichergehen kann, dass es sich um ein Holzobjekt handelt, kann man die SELECT-Taste auf Metall (✗) umstellen.

An der gleichen Stelle sucht man nach Metall. Falls der Detektor nichts findet, ist das Objekt aus Holz. Falls er etwas findet, ist das Objekt aus Metall.

Ausschalten des Detektors

Zum Beenden des Messens und zum Ausschalten des Detektors drücken Sie lange die Taste SELECT.

Entladene Batterie

Falls die Batterie des Detektors entladen ist, wird ein Symbol angezeigt.

Die Batterie muss ausgetauscht werden.

Eine entladene Batterie kann Fehler und ungenaue Messergebnisse hervorrufen.

Warnung

Der Detektor sollte vor der Verwendung dadurch getestet werden, dass er bereits bekannte Rohre resp. elektrische Leitungen erkennen soll.

Bei Fragen wenden Sie sich an einen qualifizierten Bautechniker.

Falls der Detektor Wechselstrom (5) erkennt, darf an dieser Stelle auf keinen Fall gebohrt werden! Dies könnte ein Unfall durch elektrischen Strom verursachen.

Es muss immer die Sicherung herausgenommen werden, wenn man in der Nähe von Wechselstromleitungen arbeitet.

Es werden keine abgeschirmten Leitungen oder stromführenden Leitungen, die mit Metall ummantelt sind, die sich in metallbeschichteten Wänden oder in sehr starken Wänden befinden, erkannt. Es werden auch keine Telefonkabel, TV-Kabel, unterbrochene Kabel oder Kabel, die nicht stromführend sind, erkannt. Das Gerät ist für die Erkennung von 110/230 V\~ stromführenden Elektroleitungen bestimmt. Ebenfalls werden Stromleitungen erkannt, deren Spannung mehr als 230 V\~ beträgt.

Türen und Fenster bestehen üblicherweise aus verschiedenen Materialarten. Deshalb muss bei ihnen die Art und Weise des Messens mit dem Detektor entsprechend angepasst werden.

Falls die Wand, an der gemessen werden soll, keine ebene Oberfläche hat, muss man Pappe oder einen Karton unterlegen.

Das Messen sollte mit nur einer Hand durchgeführt werden. Die andere, freie Hand sollte sich nicht in der Nähe des Detektors befinden.

Falls sich an der Wand eine Tapete befindet, die Metallteile oder Faserstoffe enthält, kann das Messergebnis verzerrt sein.

Pflege und Instandhaltung

Das Produkt wurde so entworfen, dass es bei sachgemäßer Verwendung lange Jahre zuverlässig hält. Hier sind einige Ratschläge für die richtige Bedienung:

- Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken.

- Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen, Regen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.
• Das Gerät darf nicht dem Regen oder Feuchtigkeit ausgesetzt werden.
• Das Produkt darf nicht an offene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.
• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.
• Es dürfen keine Eingriffe in die inneren Schaltkreise des Produktes vorgenommen werden – das Produkt könnte beschädigt und die Garantie automatisch beendet werden.
• Zur Reinigung verwenden Sie ein weiches Tuch. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören
• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.
• Das Produkt darf nicht tropfendem oder spritzendem Wasser ausgesetzt werden.
• Bei der Beschädigung oder bei Mängeln an dem Gerät, führen Sie keine Reparaturen selbst durch. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben
• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorielle oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Elektrogeräte sind nicht als unsortierter Kommunalabfall, sondern getrennt über die Sammel- und Rückgabesysteme zu entsorgen. Für aktuelle Informationen zu Sammelstellen wenden Sie sich an die örtlichen Behörden. Falls das Elektrogerät auf einer Mülldeponie gelagert wird, können gefährliche Stoffe in das Grundwasser und somit in die Lebensmittelkette gelangen und dadurch Ihrer Gesundheit schaden.
