M0501 - Metr Emos - Bezpłatna instrukcja obsługi

Typ produktu	Składana miara (metrówka)
Marka	Emos
Model	M0501
Długość	2 m (200 cm)
Szerokość ogniw	16 mm
Materiał	Tworzywo sztuczne (ABS)
Waga	ok. 100 g
Podziałka	Centymetry i cale (1/16 cala)
Skala	Drukowana dwustronnie, dokładność do mm
Liczba ogniw	10
Blokada	Automatyczne blokowanie ogniw
Cechy szczególne	Zaokrąglone krawędzie, antypoślizgowe
Zasilanie	Brak (mechaniczne urządzenie pomiarowe)
Czyszczenie	Przetrzeć suchą lub lekko wilgotną szmatką
Przechowywanie	Przechowywać w suchym miejscu w temperaturze pokojowej
Ostrzeżenie bezpieczeństwa	Nieodpowiednie dla dzieci poniżej 3 lat (ryzyko połknięcia)
Zawartość opakowania	1 x składana miara M0501
Gwarancja	2 lata

Często zadawane pytania - M0501 Emos

Jak prawidłowo odczytać skalę centymetrową?

Skala centymetrowa podzielona jest na milimetry. Każdy centymetr oznaczony jest dłuższą linią, milimetry krótszymi. Policz milimetry od znaku zerowego do żądanego punktu.

Czy za pomocą składanej miary mogę mierzyć również wymiary zewnętrzne?

Tak, wystarczy przyłożyć składaną miarę do zewnętrznej strony obiektu. Upewnij się, że punkt zerowy jest równo z krawędzią.

Jak mierzyć wymiary wewnętrzne (np. ościeżnicę drzwi)?

Wsuń składaną miarę w otwór, aż dotknie obu stron. Odczytaj wymiar po wewnętrznej stronie skali. W razie potrzeby dodaj szerokość miary (ok. 16 mm).

Składana miara nie składa się prawidłowo. Co robić?

Sprawdź, czy w przegubach nie ma brudu lub ciał obcych. Delikatnie wyczyść przeguby suchą szmatką. Unikaj użycia siły.

Jak prawidłowo wyczyścić składaną miarę?

Przetrzyj składaną miarę suchą lub lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących ani ściernych, ponieważ mogą uszkodzić skalę.

Co oznaczają oznaczenia calowe na odwrocie?

Skala calowa podzielona jest na 1/16 cala. Jeden cal odpowiada 2,54 cm. Skala pomaga odczytywać wymiary w calach, np. dla amerykańskich lub brytyjskich planów budowlanych.

Czy mogę używać składanej miary jako linijki?

Tak, składana miara doskonale nadaje się jako linijka do rysowania prostych linii. Upewnij się, że leży płasko.

Jak najlepiej przechowywać składaną miarę?

Przechowuj składaną miarę złożoną w suchym miejscu. Unikaj bezpośredniego światła słonecznego i ekstremalnych temperatur.

Czy składana miara jest wodoodporna?

Tworzywo sztuczne jest wodoodporne, ale nie wodoszczelne. Unikaj dłuższego kontaktu z wodą, ponieważ może to wpłynąć na skalę lub przeguby.

Co zrobić, jeśli skala wyblakła?

Skala jest trwale nadrukowana. W przypadku silnego zużycia zalecamy wymianę składanej miary. Naprawa nie jest możliwa.

INSTRUKCJA OBSŁUGI M0501 Emos

Detektor uniwersalny jest przeznaczony do wykrywania przewodów instalacji elektrycznej, przedmiotów metalowych i elementów drewnianych.

To urządzenie jest przeznaczone tylko do użytku domowego, nie jest przyrządem do zastosowań profesjonalnych.

Przed użyciem należy uważnie przeczytać instrukcję użytkowania i zachować ją do wykorzystania w przyszłości.

Informacje techniczne:

Wykrywa: przewody instalacji elektrycznej, przedmioty metalowe i elementy drewniane.

Czułość detekcji:

Rodzaj przedmiotu Maks. głębokość wykrywania
Drewno 30 × 30 mm ≤18 mm
Rurka metalowa ∅ 25 mm ≤30 mm
Przewody instalacji elektrycznej AC 90–250 V, 50–60 Hz ≤50 mm

Temperatura pracy i wilgotność: -7 °C do 40 °C, <75 %

Temperatura i wilgotność przechowywania: -20 °C do 50 °C, <85 %

Zasilanie: bateria 9 V (w komplecie)

Wymiary: 155 × 72 × 28 mm

Cieżar: 127 g

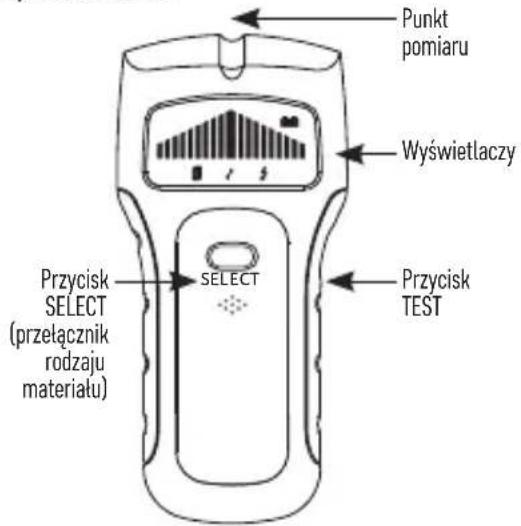

Opis detektora:

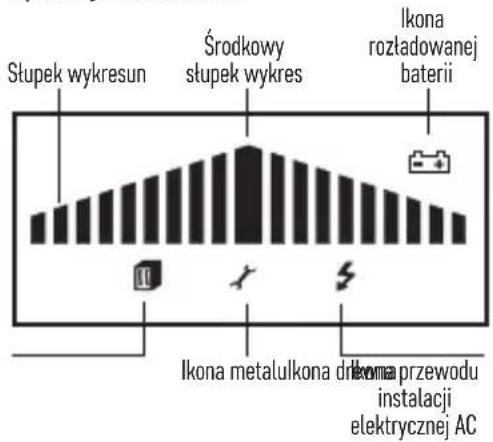

Opis wyświetlacza:

Uruchomienie do pracy

1. Do detektora wkładamy baterię 9V, pojemnik na baterie znajduje się w tylnej części.
2. Stosujemy tylko baterie alkaliczne, nie korzystamy z baterii przystosowanych do doładowywania.

Wykrywanie niewidocznych elementów

Przed każdym użyciem detektor należy skalibrować.

Naciskamy przycisk TEST w czasie około 2 sekund.

Na wyświetlaczu pojawi się ikona wykrywanego materiału (obiektu).

Naciskając kolejno przycisk SELECT wybieramy wymagany rodzaj materiału (obiektu):

drewno metak przewód instalacji elektrycznej pod napięciem (AC)

Potem detektor przykładamy na płask do ściany, w której chcemy zlokalizować ukryte przedmioty.

Naciskamy krótko przycisk TEST, na wyświetlaczu pojawi się wykres pomiarowy i odezwie się sygnał dźwiękowy – podwójne szybkie piknięcie.

Detektor jest teraz skalibrowany do grubości ściany i można już rozpocząć wykrywanie ukrytych obiektów.

Na wyświetlaczu będzie migać ikona wybranego rodzaju przedmiotu.

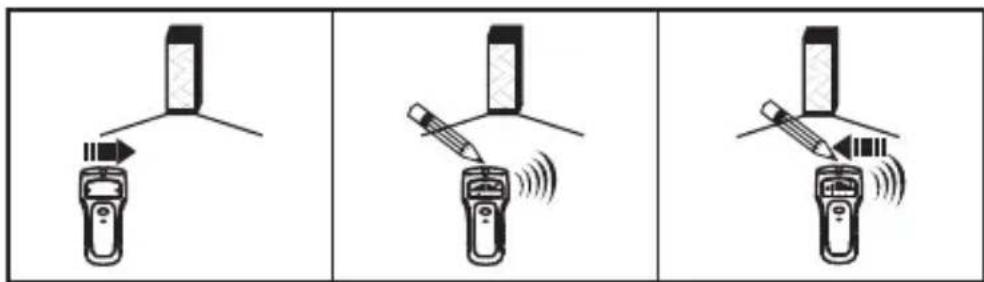

Powoli przemieszczamy detektor wzdłuż ściany.

Jeżeli słupki wykresu zbliżają do środka, to znaczy, że zbliżamy się do lokalizowanego obiektu.

Zaznaczamy miejsce, w którym słupki wykresu wskazują maksimum i w którym włączyć się sygnał akustyczny.

Następnie postępujemy podobnie zbliżając się do lokalizowanego obiektu z drugiej strony.

Jak tylko usłyszymy sygnał akustyczny, zaznaczamy tę pozycję.

Obiekt znajduje się między zaznaczonymi pozycjami.

W przypadku, gdy poszukujemy drewnianego przedmiotu, postępujemy tak samo, kierując się zaleceniami „Wykrywanie niewidocznych elementów”.

Jak tylko detektor zlokalizuje obiekt, zaznaczamy to miejsce.

Aby sprawdzić, czy zlokalizowany przedmiot jest z drewna, przyciskiem SELECT, dokonujemy prze- tączenia na wykrywanie metali ( ).

W tym samym miejscu staramy się wykryć metalowy przedmiot. Jeżeli detektor nic nie wykryje, to znaczy, że obiekt jest z drewna.

Jeżeli natomiast zasygnalizuje obecność przedmiotu, będzie to znaczyć, że mamy do czynienia z elementem metalowym.

Wyłączenie detektora

Aby zakończyć pomiary i wyłączyć detektor, naciskamy dłużej przycisk SELECT.

Rozładowane baterie

Jeżeli bateria w detektorze rozładuje się, to pojawi się ikona 📄.

Wymieniamy baterię. Praca z rozładowaną baterią może spowodować różne błędy i mniej dokładne wyniki wyszukiwania przedmiotów.

Uwaga

Detektor sprawdzamy przed jego użyciem tak, że lokalizujemy nim znane miejsce prowadzenia rury metalowej, ewentualnie znanej instalacji elektrycznej.

W przypadku wątpliwości konsultujemy problem ze specjalistą od spraw budowlanych.

Jeżeli detektor zlokalizuje instalację pod napięciem ( ), to w żadnym razie nie wiercimy w tym miejscu żadnego otworu!

Istnieje niebezpieczeństwo porażenia prądem elektrycznym.

Zawsze wyłączamy zasilanie, jeżeli pracujemy w pobliżu przewodów instalacji elektrycznej.

Przewody ekranowane albo przewody pod napięciem ułożone w rurkach metalowych, ściankach metalowych albo w grubych ścianach nie będą wykrywane.

Ponadto nie będą wykrywane przewody telefoniczne, antenowe TV oraz przewody przerwane i wyłączone, które nie znajdują się pod napięciem.

Przyrząd jest przeznaczony do wykrywania przewodów elektrycznych pod napięciem 110/230 V\~. Wykrywa również przewody elektryczne pod napięciem większym od 230 V\~.

Pamiętajmy, że drzwi albo okna są zwykle wykonywane z kilku rodzajów materiału i do pracy w takim miejscu trzeba detektor odpowiednio dostroić i przystosować.

Jeżeli sprawdzana ściana nie ma równej powierzchni, to można na niej umieścić cienką tekturę albo karton.

Sprawdzanie wykonuje się tylko jedną ręką z detektorem, drugiej ręki nie zbliżamy do detektora.

Jeżeli na ścianie jest tapeta, która zawiera cząsteczki albo włókna metalu, to wynik pomiaru może być niedokładny i zakłócony.

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej zamieszczamy kilka uwag związanych z jego właściwą obsługa:

• Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Spowoduje to pogorszenie dokładności wykrywania.
• Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.
• Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.
• Nie narażamy wyrobu na działanie deszczu, ani wilgoci.
• Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki, itp.
• Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.
• Nie ingerujemy do wewnętrznych elektronicznych obwodów w wyrobie – możemy je uszkodzić i utracić uprawnienia gwarancyjne.
• Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.
• Wyrobu nie zanurzamy jej do wody, ani do innych cieczy.
• Nie narażamy wyrobu na działanie deszczu kapiącej albo pryskającej wody.
• Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.
• Z tego urządzenia nie mogą korzystać osoby (łącznie z dziećmi), których predyspozycje fizyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne używanie urządzenia, jeżeli nie są one pod nadzorem lub nie zostały poinstruowane w zakresie korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, żeby dzieci nie bawiły się tym urządzeniem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
