M0501 - Metras Emos - Nemokama naudojimo instrukcija

Gaminio tipas	Slenkstinis matuoklis (colinis matuoklis)
Prekės ženklas	Emos
Modelis	M0501
Ilgis	2 m (200 cm)
Segmentų plotis	16 mm
Medžiaga	Plastikas (ABS)
Svoris	apie 100 g
Matavimo skalė	Centimetrai ir coliai (1/16 colio)
Skalė	Spausdinta iš abiejų pusių, mm tikslumu
Segmentų skaičius	10
Fiksavimas	Automatinis segmentų užrakinimas
Ypatingos savybės	Suapvalinti kraštai, neslystantis
Energijos tiekimas	Nėra (mechaninis matavimo prietaisas)
Valymas	Nuvalyti sausa arba šiek tiek drėgna šluoste
Laikymas	Laikyti sausoje vietoje kambario temperatūroje
Saugos perspėjimas	Netinka vaikams iki 3 metų (pavojus praryti)
Komplektacija	1 x Slenkstinis matuoklis M0501
Garantija	2 metai

Dažnai užduodami klausimai - M0501 Emos

Kaip teisingai nuskaityti centimetrų skalę?

Centimetrų skalė yra padalinta į milimetrus. Kiekvienas centimetras pažymėtas ilgesne linija, milimetrai – trumpesnėmis. Suskaičiuokite milimetrus nuo nulio žymės iki norimo taško.

Ar galiu matuoti išorinius matmenis naudodamas colinį matuoklį?

Taip, tiesiog priglauskite colinį matuoklį prie objekto išorės. Įsitikinkite, kad nulinis taškas sutampa su kraštu.

Kaip išmatuoti vidinius matmenis (pvz., durų rėmą)?

Įstumkite colinį matuoklį į angą, kol jis liečiasi abiejose pusėse. Nuskaitykite matmenį skalės vidinėje pusėje. Jei reikia, pridėkite colinio matuoklio plotį (apie 16 mm).

Colinis matuoklis tinkamai neužsilenkia. Ką daryti?

Patikrinkite, ar jungtyse nėra nešvarumų ar pašalinių daiktų. Atsargiai nuvalykite jungtis sausa šluoste. Venkite jėgos naudojimo.

Kaip tinkamai išvalyti colinį matuoklį?

Nuvalykite colinį matuoklį sausa arba šiek tiek drėgna šluoste. Nenaudokite agresyvių valymo priemonių ar abrazyvų, nes jie gali pažeisti skalę.

Ką reiškia coliai ant galinės pusės?

Colių skalė yra padalinta į 1/16 colio. Vienas colis lygus 2,54 cm. Ši skalė padeda nuskaityti matmenis coliais, pvz., JAV ar Didžiosios Britanijos statybos planams.

Ar galiu naudoti colinį matuoklį kaip liniuotę?

Taip, colinis matuoklis puikiai tinka kaip liniuotė tiesioms linijoms brėžti. Įsitikinkite, kad jis guli plokščiai.

Kaip geriausiai laikyti colinį matuoklį?

Laikykite colinį matuoklį sulankstytą sausoje vietoje. Venkite tiesioginių saulės spindulių ir ekstremalių temperatūrų.

Ar colinis matuoklis yra atsparus vandeniui?

Plastikas yra atsparus vandeniui, bet nėra vandeniui nelaidus. Venkite ilgo kontakto su vandeniu, nes tai gali paveikti skalę ar jungtis.

Ką daryti, jei skalė išbluko?

Skalė yra nuolat atspausdinta. Esant dideliam susidėvėjimui, rekomenduojame pakeisti colinį matuoklį. Pataisyti neįmanoma.

NAUDOJIMO INSTRUKCIJA M0501 Emos

Daugiafunkcinis detektorius skirtas elektros linijų, metalinių ir medinių objektų aptikimui.

Prietaisas gali būti naudojamas tik namuose, jis neskirtas profesionaliam naudojimui.

Prieš naudodami šj prietaisą, jdėmiai perskaitykite naudotojo vadovą ir išsaugokite ji.

Techninė informacija:

Aptinka: elektros laidus, metalą, medieną

Aptikimo jautrumas

Objekto rūšis Didž. aptikimo gylis
Mediena 30 × 30 mm ≤18 mm
Metalinis vamzdis ∅ 25 mm ≤30 mm
AC elektros laidai 90–250 V, 50–60 Hz ≤50 mm

Darbinė temperatūra ir drègme: nuo -7 °C iki 40 °C, <75 %

Laikymo temperatūra ir drėgme: nuo -20 °C iki 50 °C, <85 %

Maitinimo šaltinis: 9 V baterija (pridėta)

Dydis: 155 × 72 × 28 mm

Svoris: 127 g

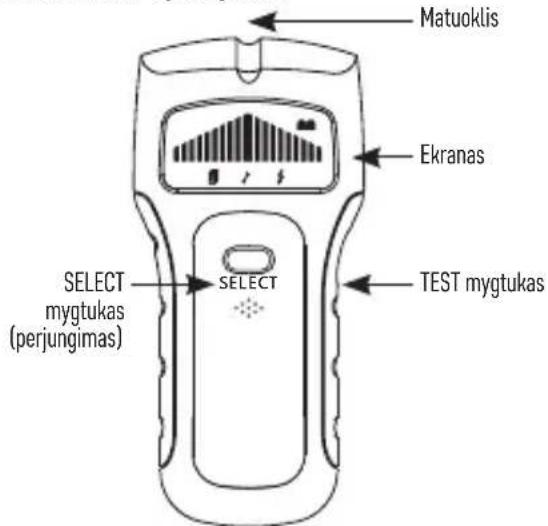

Detektoriaus aprašymas:

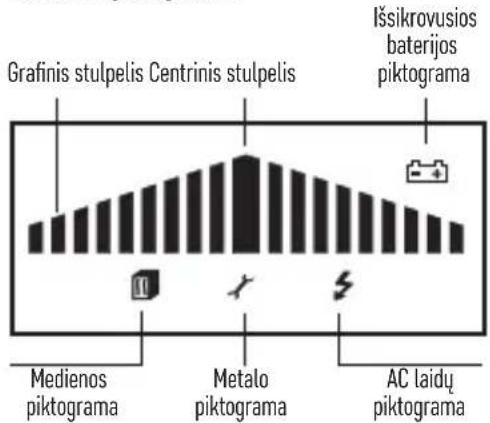

Ekrano aprašymas:

Veiklos pradėjimas:

1. Idėkite 9 V bateriją i detektorių. Baterijos vieta yra užpakalinėje prietaiso dalyje.
2. Naudokite tik šarmines baterijas, nenaudokite jkraunamų baterijų.

Paslėptų objektų aptikimas

Prieš kiekvieną naudojimą detektorius turi būti patikrintas.

Paspauskite TEST mygtuką ir palaikykite jį maždaug 2 sekundes.

Ekrane pasirodys matuojamo objekto piktograma.

Paspauskite dar kartą SELECT mygtuką, norėdami pasirinkti reikiamą objektą:

mediena metalas elektros

laidai (AC)

Tada padėkite detektorių lygiai prie sienos, kur norite surasti paslėptus objektus.

Trumpai paspauskite TEST mygtuką; matavimo diagrama pasirodys ekrane ir nuskambės garsinis signalas – du greiti pyptelėjimai.

Detektorius šiuo metu matuoja sienos storumą ir jūs galite pradėti ieškoti paslėptų objektų. Pasirinkto objekto tipo piktograma mirksės ekrane.

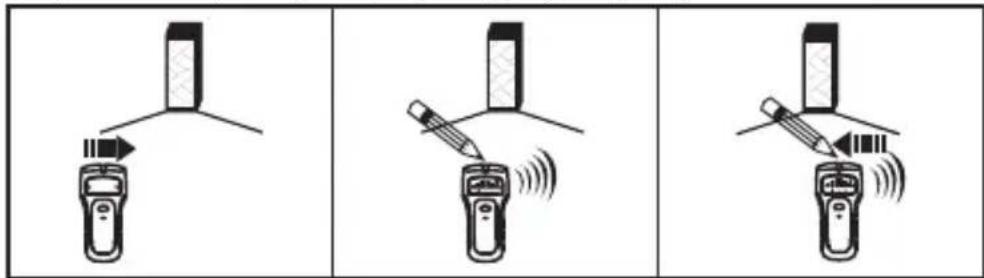

Lėtai judinkite detektorių siena.

Kai diagramos stulpeliai pradės artėti prie centrinio stulpelio, jūs būsite netoli ieškomo objekto.

Kai visi stulpeliai užsipildo ir pasigirsta pastovus signalas, pažymėkite šią vietą.

Tada tuo pačiu būdu atlikite objekto paiešką iš kitos pusės.

Pasigirdus garsiniam signalui pažymėkite vietą.

Jūsų ieškomas objektas yra tarp šių dviejų pažymėtų vietų.

Jeigu ieškote medinio objekto, paieška atliekama pagal tuos pačius nurodymus, pateiktus „Paslėptų objektų aptikimas“.

Detektoriui aptikus objektą, pažymėkite jo buvimo vietą.

Norėdami įsitikinti, kad aptiktas objektas yra medinis, perjunkite detektorių į metalo (✗) aptikimą naudodami SELECT mygtuka.

leškokite metalinių objektų toje pačioje vietoje. Jei detektorius nieko neranda, vadinasi, aptiktas objektas yra medinis.

Jei detektorius aptinka objektą, vadinasi, jis yra metalinis.

Detektoriaus išjungimas

Ilgai paspauskite SELECT mygtuką norėdami užbaigti matavimą ir išjungti detektorių.

Išsikrovusi baterija

Jei baterija yra išsikrovusi, ekrane pasirodo -piktograma.

Pakeiskite baterija.

Išsikrovusi baterija gali sąlygoti klaidas ar netikslius matavimo rezultatus.

Ispėjimas

Patikrinkite detektorių prieš atlikdami žinomų elektros linijų paiešką. Jeigu abejojate, pasikonsultuokite su inžinieriumi.

Jei detektorius aptinka kintamą srove (§), jokiu būdu negrežkite toje vietoje!

Elektros srovės traumos rizika.

Visada išjunkite elektrą, kai dirbate netoli AC puslaidininkių.

Apsaugoti laidininkai ar jtampingi laidininkai metalu apdirbtose ar storose sienose negali būti aptikti.

Prietaisas taip pat neaptinka telefono, televizoriaus laidu ar laidu be jtampos.

Prietaisas yra skirtas aptikti 110/230 V jtampingus laidininkus ir laidininkus, kurių įtampa viršija 230 V\~.

Atminkite, kad durys ir langai yra iš kelių rūšių medžiagų, todėl atsižvelkite į tai atlikdami objektų paiešką.

Jei siena yra nelygi, pridėkite kartono lapą prie sienos toje vietoje, kur norite atlikti paiešką.

Atlikite paiešką su viena ranka. Nelieskite detektoriaus su kita ranka.

Jeigu sienos yra išklijuotos tapetais, kurių sudėtyje yra metalo dalelių ar medžiagų, paieškos rezultatai gali būti netikslūs.

Priežiūra ir aptarnavimas

Šis prietaisas yra sukurtas veikti be gedimų daugelį metų, jei naudojamas tinkamai. Patarimai, kad tinkamai veiktų:

- Saugokite gaminj nuo tiesioginių saulės spindulių, didelio šalčio ir drėgmės bei staigių temperatūros pakitimų. Tai gali sumažinti aptikimo tikslumą.

- Nepalikite gaminio vietose, kuriose jaučiama vibracija ar smūgiai – tai gali ji pažeisti.

- Saugokite prietaisą nuo didelės jėgos poveikio, dulkių, aukštos temperatūros ar drėgmės – tai gali sukelti gedimus, sąlygoti trumpesnį baterijų veikimo laiką, pažeisti baterijas ir deformuoti plastikines dalis.

- Saugokite gaminj nuo lietaus arba didelès drègmès.

- Nepalikite gaminio netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar pan.

- Nepalikite gaminio nepakankamai védinamose vietose.

- Nelieskite prietaiso vidaus elektros grandinių, nes galite jį pažeisti, tokiu atveju automatiškai prarasite garantiją.

- Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nenaudokite tirpiklių arba valymo priemonių, nes jie gali subraižyti plastikines dalis ir sukelti elektros grandinės dalių koroziją.

- Nenardinkite gaminio j vandenj ar kitus skysčius.

- Saugokite gamini nuo vandens lašų ar purslų.

- Jei gaminys sugedo ar jame yra defektas, neremontuokite jo patys. Nuneškite jj remontuoti ten, kur jsigijote.

- Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), kurių fiziniai, jutimo ir protiniai trūkumai arba patirties ir kompetencijos stoka neleidžia jiems saugiai naudoti prietaiso, jei jie nėra prižiūrimi arba jei jie nebuvo informuoti, kaip tai daryti, asmens, atsakingo už jų saugumą. Būtina prižiūrėti vaikus, kad būtų užtikrinta, jog jie nežaidžia su prietaisu.

Neišmeskite elektrinių prietaisų kaip nerūšiuotų buitinių atliekų, tačiau pristatykite juos į išrūšiuotų atliekų surinkimo skyrius. Susisiekite su savivaldybės institucija norėdami gauti atnau-jintą informaciją apie išrūšiuotų atliekų surinkimo skyrius. Jei elektriniai prietaisai išmetami į buitinių atliekų sąvartyną, pavojingos medžiagos gali ištekėti į požeminį vandenį, patekti į maisto grandinę ir pakenkti jūsų sveikatai.
