Terméktípus	Beépíthető kerámia főzőlap (tűzhely)
Modell	GZ 8301A
Márka	Guzzanti
Főzőzónák száma	2
Bal oldali főzőzóna teljesítménye	1800 W (220-240 V)
Jobb oldali főzőzóna teljesítménye	1200 W (220-240 V)
Teljes teljesítmény	3000 W (230 V)
Tápellátás	220-240 V ~ 50/60 Hz

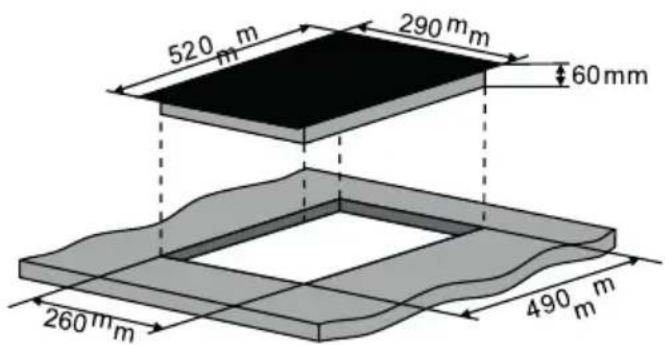

Méretek (Sz x Mé x Ma)	290 x 520 x 60 mm
Beépítési nyílás (Sz x Mé)	260 x 490 mm
Kezelés	Érintőgombok (kapacitív érzékelők)
Időzítő	1-120 perc zónánként
Biztonsági funkciók	Túlmelegedés elleni védelem, maradékhő kijelző (H), automatikus kikapcsolás, gyermekzár, véletlen bekapcsolás elleni védelem
Hibaüzenetek	E6 (gomb 10 másodpercig nyomva), H1 (túlmelegedés)
Főzőlap anyaga	Üvegkerámia
Tisztítási utasítások	Ne használjon súrolószereket, speciális üvegkerámia tisztítószer
Csatlakoztatás	Rögzített csatlakozás minden pólusú leválasztó berendezéssel (érintkezőtávolság ≥3 mm)
Földelés	Szükséges
Telepítés	Csak szakképzett szakember végezheti
Tömeg (kb.)	Nincs megadva (kb. 6 kg)

Gyakran ismételt kérdések - GZ 8301A Guzzanti

Hogyan kapcsoljam be a gyermekzárat?

Nyomja meg a(z) E gombot 3 másodpercig. A kijelzőn megjelenik a Loc felirat. A feloldáshoz ismét nyomja meg 3 másodpercig. A gyermekzár megakadályozza a véletlen bekapcsolást.

Mit jelent az E6 hibakód?

Az E6 akkor jelenik meg, ha egy gombot 10 másodpercnél tovább nyomnak. Engedje el a gombot; a készülék automatikusan visszaáll. Távolítson el esetleges tárgyakat a kezelőpanelről.

Hogyan állítsam be az időzítőt egy főzőzónához?

Válassza ki a kívánt főzőzónát a(z) A gombbal. Nyomja meg az időzítő gombot F, majd a + gombbal állítsa be az időt (1-120 perc). A főzőzóna a lejárat után automatikusan kikapcsol.

A főzőlap nem kapcsol be. Mit tehetek?

Ellenőrizze a tápfeszültséget (biztosíték, dugaszolóaljzat). Győződjön meg róla, hogy a gyermekzár nincs aktív. Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz.

Hogyan tisztítsam meg a kerámia főzőlapot helyesen?

Ne használjon súrolószereket. Könnyű szennyeződésekhez nedves ruhát, makacs foltokhoz speciális üvegkerámia tisztítószert használjon. Az égett maradványokat üvegkerámia kaparóval távolítsa el.

Mit jelent a 'H' kijelzés?

A H a maradékhőt jelzi. A főzőzóna még forró – kerülje az érintést. Csak a kijelzés eltűnése után biztonságos a felület.

Letehetek edényfogókat vagy fedeleket a főzőlapra?

Nem, ez veszélyes. Tűzveszély áll fenn. Ne tároljon tárgyakat a főzőlapon, mert az véletlenül bekapcsolódhat.

Milyen edények alkalmasak a kerámia főzőlaphoz?

Használjon sima, lapos fenekű edényeket – lehetőleg rozsdamentes acélból, jelöléssel ellátott alumíniumból vagy zománcozott acélból. Kerülje a durva fenekeket, amelyek karcolásokat okozhatnak.

Hogyan cseréljem ki a hálózati kábelt?

A cserét csak a gyártó, annak szervize vagy szakképzett villanyszerelő végezheti. Használjon megfelelő keresztmetszetű és földelésű kábelt.

Mi történik túlmelegedés esetén?

A beépített túlmelegedés elleni védelem automatikusan kikapcsolja az érintett főzőzónát. Hagyja a készüléket lehűlni. Ha a H1 hiba jelenik meg, kapcsolja ki a főzőlapot és várjon.

HASZNÁLATI ÚTMUTATÓ GZ 8301A Guzzanti

Záruka se nevztahuje.

Megjegyzés: a 2 és 3 tétel a gyártásnál volt beszerelve, ezekkel a komponensekkel nem kell külön foglalkozni.

[04] × 1

[03] × 4

TARTALOM

ELŐKÉSZÍTÉS......4

BIZTONSÁG 4

SZÜKSÉGES ESZKÖZÖK....7

RÉSZLETES INFORMÁCIÓK......8

TERMÉKFUNKCIÓK....8

KÜLÖNLEGES FUNKCIÓK 8

ÜZEMELTETÉS....9

HASZNÁLAT....10

HASZNÁLAT ELÖTT....10

ÜZEMELTETÉSI SZABÁLYOK....10

BIZTONSÁGI FUNKCIÓ (GYERMEKZÁR) 11

AZ IDŐZÍTŐ HASZNÁLATA 11

TISZTÍTÁS ÉS KARBANTARTÁS....12

HIBAELHÁRÍTÁS 14

ÚJRAHASZNOSÍTÁS ÉS SELEJTEZÉS 15

TUDNIVALÓK A SZÉTSZERELÉSRÓL 15

MÜSZAKI ÉS JOGI INFORMÁCIÓK....16

SZERELÉS....18

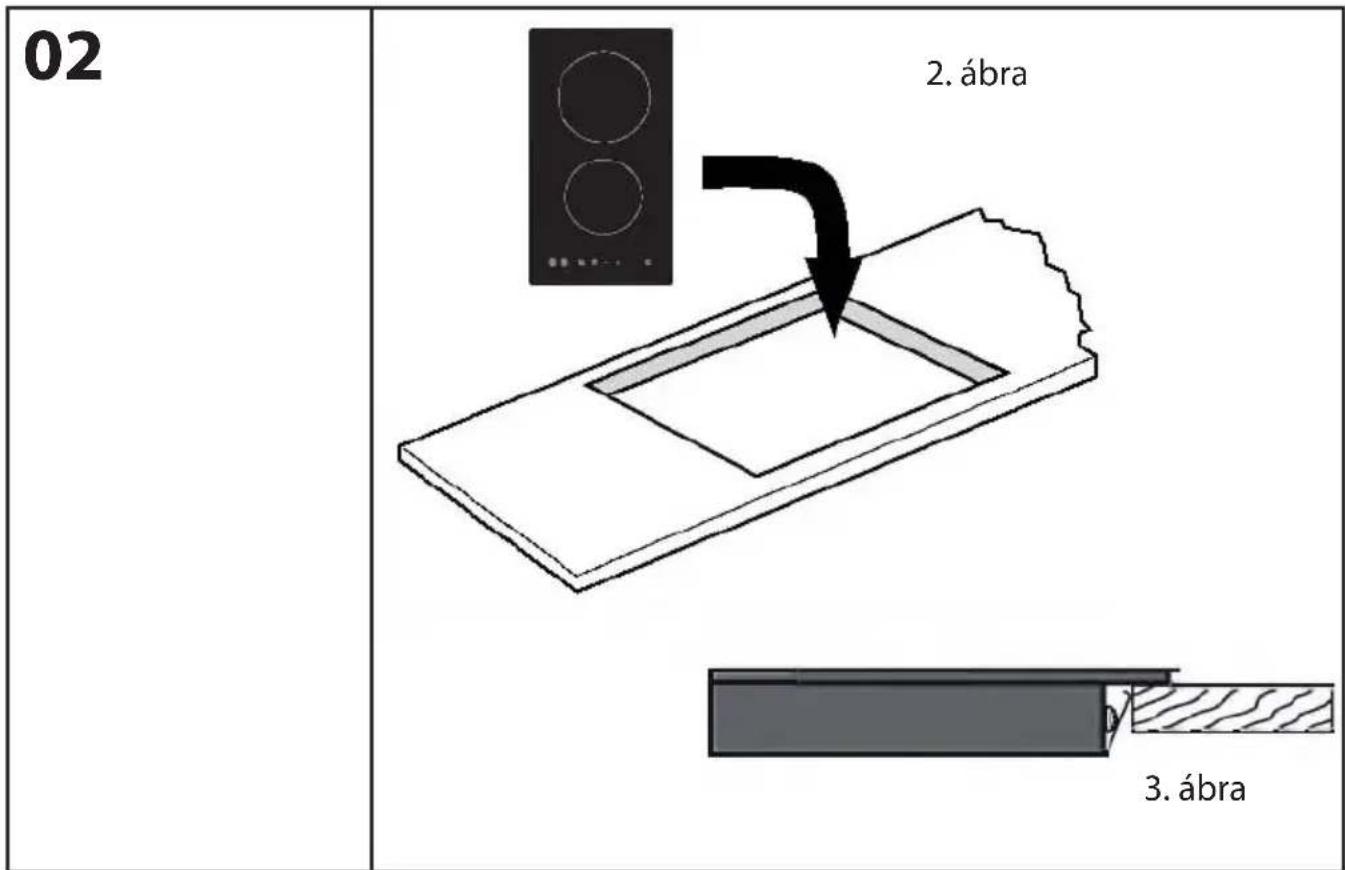

A FÖZÖLAP BESZERELÉSE....18

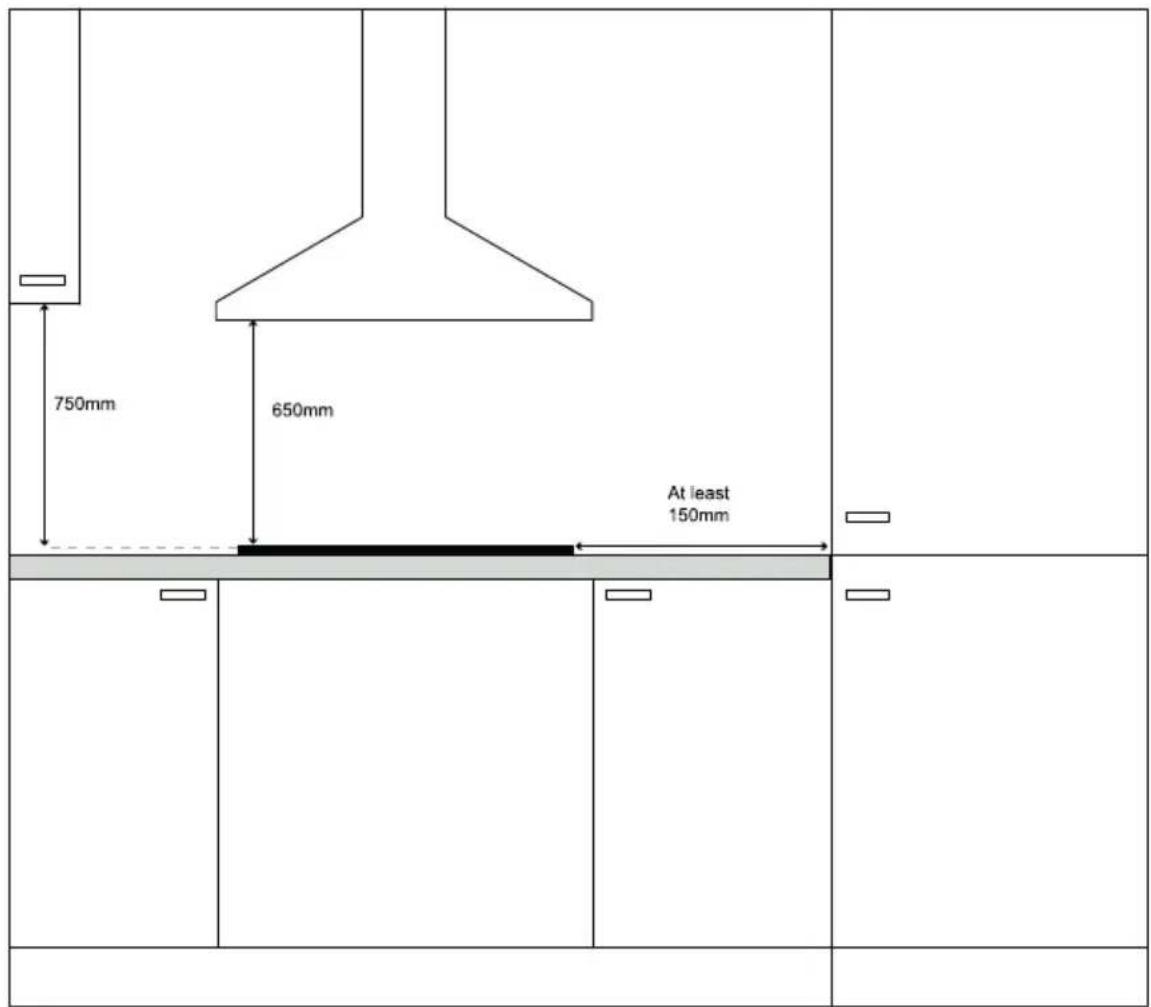

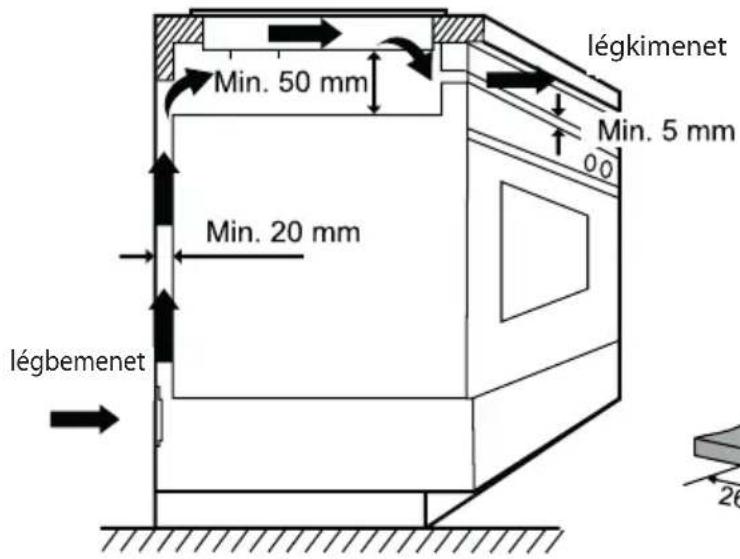

TÁVOLSÁGOK....19

MÜSZAKI ADATOK....20

SZERELÉSI SZABÁLYOK....20

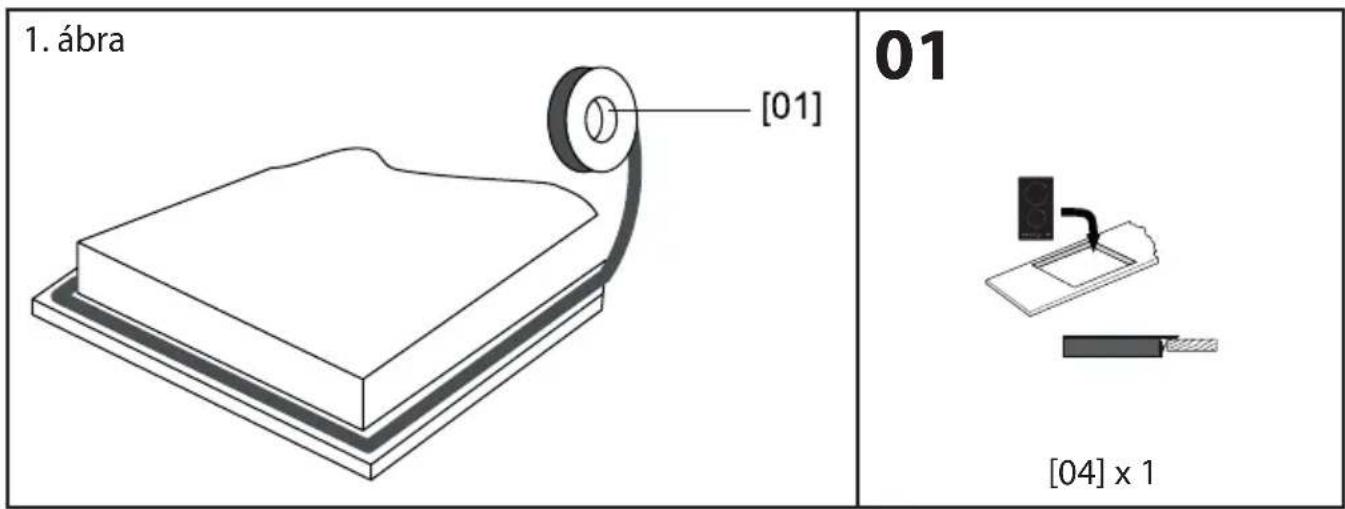

ELHELYEZÉS (lásd 1. ábra)....20

ELŐKÉSZÍTÉS

BIZTONSÁG

Ezek a szabályok az Ön biztonságát szolgálják. Telepítés előtt olvassa el figyelmesen az összes szabályt és őrizze meg későbbi használatra.

• Az összes telepítéssel kapcsolatos munkát egy szakképzett technikusnak vagy képzett villanyszerelőnek kell elvégeznie.

• A készülék telepítését egy szakképzett személynek kell elvégeznie, pontosan a gyártó utasításai szerint.

• Ez a készülék összhangban van valamennyi érvényes európai biztonsági jogi előírással. A gyártó azonban hangsúlyozza, hogy nem ellenkezik az előírással, ha a készülék felülete használat közben felmelegszik és a teljes működés alatt forró marad.

• Az elérhető felületek forrók lehetnek. Tartsa távol a kisebb gyermekeket. Ügyeljen, hogy ne érintsék meg a készüléket (pl. főzőlapot, sütőt).
• A gyártó nyomatékosan javasolja, hogy a készülék egy kisgyermekek számára elérhetetlen helyen legyen felállítva.
• Ügyelni kell a gyerekekre, hogy ne játszanak a készülékkel.

- A vonatkozó elektromos szerelési előírásoknak megfelelően a vezetékbe leválasztó eszközt kell beiktatni a készülék leválasztásához. Az elektromos hálózatra való állandó csatlakozásnál a kikapcsoláshoz egy szétkapcsolót kell beiktatni, amely az összes pólust lekapcsolja, és szétkapcsolt állapotban az érintkezői közötti távolság minimum 3 mm.

- A sérült tápkábelt csak egy technikus vagy képzett villanyszerelő cserélheti ki.

- Ellenőrizze, hogy a tápkábel nem szorult a készülék alá vagy mögé. Ügyeljen, hogy sértetlen maradjon.

- Ne hagyja, hogy a kábelek forró felületekkel érintkezzenek.

- Ne telepítse a készüléket a szabadban, nedves helyen vagy olyan helyen, ahol vízszivárgás is előfordulhat, pl. egy mosdó alatt vagy a közelében. Vízszivárgás esetén várja meg, amíg magától kiszárad a készülék.

• A csomagolóanyagot körültekintően kell selejtezni.

- Ne használjon gyúlékony sprayt a termék közelében.

- Szenteljen figyelmet a használatnak és a tisztításnak. Figyelmesen olvassa el a készülék tisztítására és karbantartására vonatkozó fejezeteket.

- Tilos göztisztító használata.

- A készüléket tilos külső időzítővel vagy önálló távirányítós rendszerrel használni.

• A készülék csak háztartásokban használható.

- Ha a főzőlap hosszabb ideig be van kapcsolva, a felület egy ideig forró marad. Ne érintse meg az üvegkerámia felületet.

- A főzőlap alatt ne tároljon tisztítószereket és gyúlékony anyagokat.

• Ne hagyja felügyelet nélkül a forró olajat vagy zsiradékot, mert lángra lobbanhat.
• A gyártó nem vállal felelősséget a készülék helytelen használata vagy telepítése miatt bekövetkezett személyi sérülésekért vagy anyagi károkért.
• A készüléket használhatják 8 évnél idősebb gyerekek, valamint csökkent fizikai, mentális vagy érzékszervi képességű, valamint kellő tapasztalattal nem rendelkező személyek is, amennyiben felügyelnek rájuk, vagy kellő felvilágosításban részesültek a készülék használatáról és a fennálló veszélyekről.
• Ne engedje, hogy gyerekek játszanak a készülékkel. A tisztítást és ápolást nem végezhetik gyerekek felügyelet nélkül.
• VIGYÁZAT: Használat közben a készülék és az elérhető felületek forrók lesznek. Ügyeljen, hogy ne érintse meg a fütőtesteket. A 8 éves kornál fiatalabb gyermekek állandó felügyelet alatt kell, hogy legyenek.
  • VIGYÁZAT: a főzőlapon való főzés az olaj vagy zsír használatától függetlenül mindig veszélyes, túlmelegedéshez és túzképződéshez vezethet.

SOHA ne próbálja meg vízzel eloltani a tüzet. Kapcsolja ki a készüléket majd borítsa be egy fedővel vagy tűzálló takaróval a tüzet.

• VIGYÁZAT: Tűzképződés veszélye: ne hagyjon semmilyen tárgyakat a főzőlapon.

• VIGYÁZAT: ha a felület megrepedt, kapcsolja ki a készüléket az áramütés veszélyének elkerüléséhez.

- VIGYÁZAT: használja a gyártó által javasolt vagy a gyártó által előírt védőelemeket a főzőlap használatánál. Nem megfelelő védőelemek használata baleseteket okozhat.

Ez a készülék csak háztartásokban használható. A gyártó semmilyen esetben nem vállal felelősséget a helytelen szerelés vagy helytelen használat következtében fellépő sérülésekért vagy anyagi károkért!

- Az elektromos készülékek használatánál mindig fennállnak bizonyos veszélyek. Ezek elkerülése érdekében fontos a készülék megfelelő telepítése és a használati utasítások ismerete és betartása, így elkerülhető a helytelen használat és veszélyes helyzetek kialakulása. Órizze meg ezt az útmutatót későbbi használatra, és adja át a további felhasználóknak is. Kicsomagolás után ellenőrizze a terméket sérülések szempontjából. Kétségek esetén ne használja a terméket és forduljon a vevőszolgálathoz.

• Ellenőrizze a csomag tartalmát és az összes részt.
  • Találjon egy megfelelő helyet a terméknek.
• Ha a készülék üveget is tartalmaz, legyen óvatos a kezelésnél és szerelésnél a sérülések és anyagi károk elkerülése érdekében.
• A termékcímke a készülék alsó részén található. Ezen a címkén vannak feltüntetve az összes szükséges azonosító információk, amelyekre szüksége lehet a pótalkatrészek rendelésénél.
• A készülék eladása, elajándékozása vagy régi lakóhelyen hagyása esetén ne felejtse el ezt az útmutatót is mellékelni a termékhez, hogy az új tulajdonos is megismerkedhessen a készülékkel és a biztonsági tudnivalókkal.

SZÜKSÉGES ESZKÖZÖK

• Az üvegkerámia főzőlap minden típusú főzéshez alkalmas, a sugárzó hővel, elektronikus érintőelemekkel, főzőzónákkal és különböző funkciókkal ellátott termék ideális választás egy modern családban.
• Az üvegkerámia főzőlap használatra kimondottan kellemesen, ellenálló és biztonságos.

KÜLÖNLEGES FUNKCIÓK

Túlmelegedés elleni védelem

- A szenzor figyeli a főzőzónák hőmérsékletét. Ha a hőmérséklet átlépi a biztonságos határt, a főzőlap automatikusan kikapcsol.

Maradékhő-jelző

- Ha a főzőzóna hosszabb ideig volt használatban, maradékhő marad benne. A „H“ betű arra figyelmeztet, hogy a felület még túl forró és nem szabad megérinteni.

Időzítő funkció

- Minden főzőzóna időzítőjét 1 - 120 percre lehet beállítani.

Automatikus kikapcsolás

- Az üvegkerámia lap további biztonsági eleme az automatikus kikapcsolás. Ez mindig bekövetkezik, ha elfelejti kikapcsolni a főzőzónát. A főzőzóna 120 perc után automatikusan kikapcsol.

Véletlenszerű használat elleni védelem.

- Ha az elektronikus vezérlő a gomb mintegy 10 másodpercig tartó lenyomását érzékeli, automatikusan kikapcsol. A vezérlőegység elküld egy hiba-hangjelzést, ezzel figyelmeztetve, hogy az érzékelők egy tárgyat észleltek. A kijelzőn megjelenik az E6 hibakód.

Az alábbi példa azt mutatja, hogyan lehet a főzés környezetre gyakorolt általános hatását csökkenteni (pl. energiafogyasztással).

1. A főzéshez használjon megfelelő méretű főzőedényt.
2. Főzés közben lehetőleg takarja le fedővel az edényt.
3. Válasszon olyan főzőedényt, amelynek jobb hőkapacitása van.
4. Ha lehetséges, olyan módon olvassza ki az élelmiszert, amelyhez semmilyen energiafogyasztás nem szükséges.
5. A főzés nagyobb felület és térfogat használatával rövidebb ideig tart.

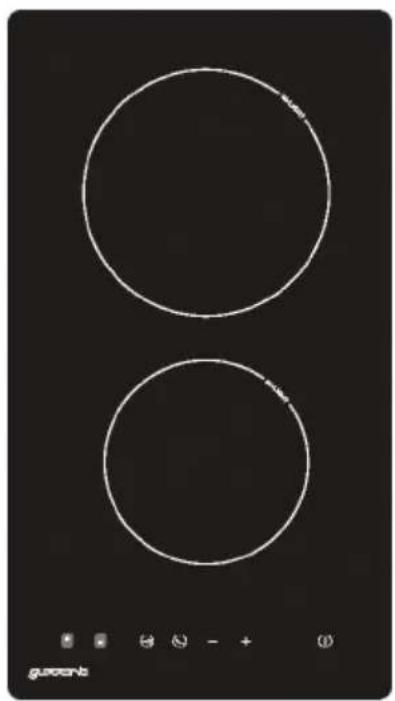

ÜZEMELTETÉS

Jelzés Leírás
A	Zóna helyzete
B	Teljesítményszabályozó gomb (csökkentés)
C	Teljesítményszabályozó gomb (növelés)
D	BEKAPCSOLÁS/KIKAPCSOLÁS
E	Gyermekzár gomb
F	Időzítő gomb

Főzőzóna Max. teljesítmény (220-240 V- 50/60 Hz)
	1800 W
	1200 W
Teljes teljesítmény 3000 W

HASZNÁLAT

Érintógombok

Valamennyi műveletet érintőgombokkal (térfogatérzékelőkkel) lehet elvégezni, ezek az üvegkerámia főzőlap elülső részén (vezérlőpanel) találhatók. Mindegyik gombhoz kijelző tartozik. Az összes műveletet hangjelzés igazolja.

HASZNÁLAT ELÖTT

- A tápellátás bekapcsolása után egy hangjelzés lesz hallható és egy másodpercre felvilágítanak a jelzők, majd kialszanak. Helyezze a főzőedényt a főzőzóna közepére.

ÜZEMELTETÉSI SZABÁLYOK

Figyelmeztetés

- A BE/KI (D) gomb megnyomása után az üvegkerámia főzőlap visszatér a kikapcsolt üzemmódra, ha 20 másodpercen belül nem végez el egy műveletet sem.

Főzőzóna üzemeltetés

A BE/KI "omb megnyomása után az összes jelző ezt ábrázolja: "-,"

1. A „vagy „” magnyomásával válasszon főzőzónát a használathoz. Megjelenik az adott zóna jele: „n-0” vagy „u-0”
2. A „+“ vagy (C) „+“ vagy „-“ key (B) „-“ gombbal állítsa be a teljesítményszintet.
3. Az első teljesítményszint a 0 szint. A „+“megnyomásával a teljesítményszint sorrendben 0-9 között emelkedik. A gomb megnyomásával a teljesítmény azonnal 0-ról 9-re kapcsol. Az újabb gombnyomással a teljesítmény csökkeni fog.
4. A teljesítményszint későbbi beállításához először válassza ki a kívánt főzőzónát.
5. Válasszon főzőzónát és nyomja meg a „-“, gombot a teljesítmény csökkentéséhez 0 szintre, a főzőzóna kikapcsol.

BIZTONSÁGI FUNKCIÓ (GYERMEKZÁR)

A vezérlőelemeket le lehet zárni a nemkívánatos használat meggátolásához (pl.

gyermekek által, akik véletlenül bekapcsolják a főzőzónát).

Ha a vezérlőelemek zárva vannak, a BE/KI gomb kivételével valamennyi vezérlőgomb használhatatlan.

Érintse meg 3 másodpercre az (E) „-” gombot. Az időzítő jelzőjén a „Loc“ látható.

A vezérlőelemek kioldása

1. Ellenőrizze, be van-e kapcsolva a főzőlap.
2. Érintse meg 3 másodpercre az (gombot.
   A főzőlapot most használni lehet.

Ha a főzőlap zárt módban van, minden vezérlőelem ki van kapcsolva a BE/KI gomb kivételével. A főzőlapot bármikor ki lehet kapcsolni a BE/KI gombbal szükség esetén, de lezárás esetén a főzőlapot további használat előtt ki kell oldani.

AZ IDÓZÍTŐ HASZNÁLATA

Be lehet állítani úgy, hogy a beállított idő letelte után kikapcsoljon egy főzőzónát.

Az időzítőt egészen 120 percre be lehet állítani.

1. A zónaválasztó (A) gombbal válassza ki az adott aktív zónát.
2. Nyomja meg az időzítő gombját (F), villogni kezd az időzítő jelzője és most be lehet állítani az időzítót.
3. A „+“ gombbal állítsa be az időzítót 1 - 120 perc között.
4. A beállítás után azonnal elkezdődik az idő visszaszámlálása. A kijelzön a fennmaradó idő látható és az időzítő jelzője 5 másodpercig villog.
5. Ha letelt a beállított idő, az adott főzőzóna automatikusan kikapcsol és 3 hangjelzés lesz hallható.
6. Ha 2 főzőzóna működik, és az egyiken be van állítva az időzítő, mindig a főzőzóna teljesítményszintjét és idejét fogja ábrázolni. Ha két főzőzónán van időzítő, a teljesítményszint és főzőzóna ideje az utolsó műveletre vonatkozik.

Figyelem \$Karbantartás előtt mindig kapcsolja ki a tápellátást. Hiba esetén értesítse a márkaszervizt.

TISZTÍTÁS ÉS KARBANTARTÁS

Karbantartás

A sérült tápkábelt a szerviztechnikusnak vagy egy képzett villanyszerelőnek kell kicserélnie.

Csak házi használatra alkalmas.

Soha ne helyezzen üres edényt a főzőzónára, mert ez hibajelentéshez vezetne a vezérlőpanelen.

Ha a főzőzóna hosszabb ideig be van kapcsolva, a felülete egy ideig forró marad, ezért ne érintse meg az üvegkerámia felületet.

Csomagolt élelmiszert ne melegítsen a csomagolás kibontása előtt, mert a hirtelen höemelkedés következtében felrobbanhat.

Ha a főzőlap felülete megrepedt, válassza le a tápellátásról az áramütés veszélye miatt.

Ne tegyen durva vagy egyenetlen aljú edényeket a főzőlapra, mert megsérülhet az üvegkerámia felület.

Ne csapja az edényeket és serpenyőket a főzőlapra. Az üvegkerámia felület kemény, de nem eltörhetetlen.

A főzőlap alá ne tegyen tisztítószereket és gyúlékony anyagokat.

A készülék tisztítása

FigyelmeztetésÜgyeljen, hogy a lapot ne karcolja meg súrolószerekkel vagy az edény aljával stb., mert így idővel elkopnak a jelzések az üvegkerámia lap felületén.Rendszeresen tisztítsa meg az üvegkerámia lapot, ezzel elkerülhető az élelmiszermaradványok halmozódása.

- Használat után tisztítsa meg a készüléket.

- Az üvegkerámia főzőlap felülete egyszerűen tisztítható az alábbi módon:

Szennyeződés típus Tisztítás módja Tisztítószer
Mészkölerakódások Törölje at a felületet fehér ecettel, majd törölje szárazra egy puha törlőronggyal.	Speciális kerámia-tisztító.
Égett foltok Nedves szövettel törölje át, majd törölje szárazra.	Speciális kerámia-tisztító.
Enyhe foltok Nedves szövettel törölje át, majd törölje szárazra.	Tisztító szivacs
Elolvadt műanyag Használjon üveg- kerámiához alkalmas kaparót a maradványok eltávolításához.	Speciális kerámia-tisztító.

HIBAELHÁRÍTÁS

Problémás működés esetén az üvegkerámia főzőlap azonnal védelmi üzemmódra kapcsol és az alábbi védelmi kódokat jeleníti meg:

Hibajelentés Lehetséges ok	Megoldás
E6 Nyomjon le egy	tetszőleges gombot több, mint 10 másodpercre.	Engedje el a gombot, a készülék automatikusan resetálódik.
H1 A termék belsejében	nagyon magas a hőmérséklet.	Ki kell kapcsolni a terméket, hogy lehüljön.

A vevőszolgálat értesítése előtt ellenőrizze, hogy helyesen van-e csatlakoztatva a készülék. Az alábbi helyzetekre nem érvényes a jótállás.

• Helytelen használat, tárolás vagy karbantartás miatti károk.
- Jogosulatlan szétszerelés és javítás miatti károk.
- Ne megfelelő használat miatti károk.
- Az üvegkerámia főzőlap kereskedelmi célokra történő használata esetén.

ÚJRAHASZNOSÍTÁS ÉS SELEJTEZÉS

Környezetvédelem

Az elektromos hulladékot nem szabad a háztartási hulladékkal együtt selejtezni. Az újrahasznosítással kapcsolatos információkért forduljon az eladóhoz vagy a helyi hivatalhoz.

Ez a jelzés a terméken vagy a csomagoláson azt jelenti, hogy ezt a terméket nem szabad a háztartási hulladékkal együtt selejtezni. A környezetre vagy az emberi egészségre kifejtett negatív hatások elkerülése végett, amit a termék felelőtlen selejtezése okozna, selejtezze felelősségteljesen ezt a terméket, és járuljon hozzá Ön is az újrahasznosítható nyersanyagok megőrzéséhez. A termék selejtezésével kapcsolatos részletes információkért forduljon a helyi hivatalhoz, a hulladékértékesítő telephez vagy az eladóhoz, akinél a terméket vásárolta.

TUDNIVALÓK A SZÉTSZERELÉSRÓL

Ne szerelje szét a terméket olyan módon, ami nincs ebben az útmutatóban feltüntetve. A felhasználó nem szerelheti szét a terméket. Élettartama végén a terméket nem szabad a háztartási hulladékkal együtt selejtezni. Az újrahasznosítással kapcsolatos információkért forduljon az eladóhoz vagy a helyi hivatalhoz.

MÜSZAKI ÉS JOGI INFORMÁCIÓK

Az összes szerelési munkát egy szakembernek vagy képzett villanyszerelőnek kell elvégeznie.

Csatlakoztatás előtt az elektromos hálózathoz ellenőrizze, hogy a hálózati feszültség megegyezik-e a termék belsejében levő címkén feltüntetett feszültséggel.

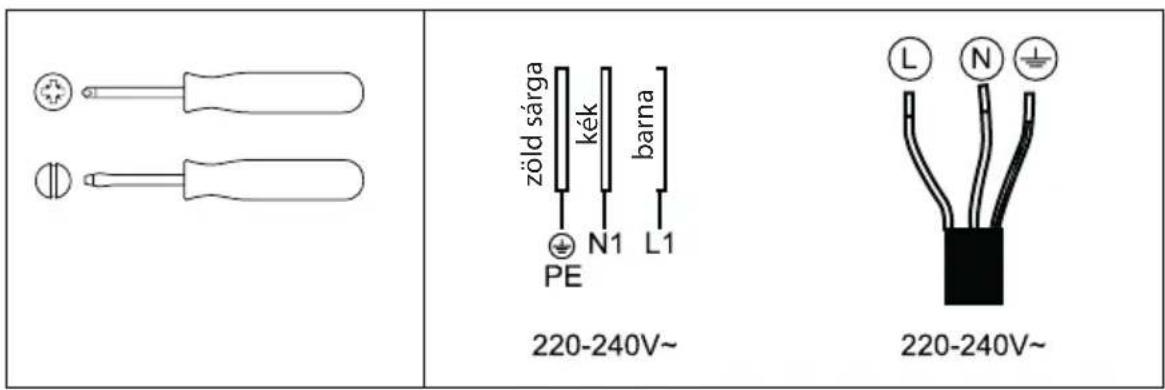

Figyelmeztetés: EZT A KÉSZÜLÉKET FÖLDELNI KELL.

KETTŐS RÖGZÍTÉS ZÁRVA FEKETE KIMENET

Közvetlen csatlakoztatás

A készülék közvetlen csatlakoztatása esetén az elektromos hálózathoz be kell szerelni egy omnipoláris megszakítót legalább 3 mm réssel az érintkezők között.

A sérült tápkábelt a fennálló veszélyek végett csak egy képzett villanyszerelő cserélheti ki.

A szerelőnek gondoskodnia kell arról, hogy az elektromos bekötés megfelelően és a bekötési vázlatrajzzal összhangban történjen.

A kábelt nem szabad meghajlítani és összenyomni.

A kábelt rendszeresen ellenőrizni kell, és csak a márkaszerviz technikusa cserélheti ki.

Elektromos követelmények

Minden állandó elektromos berendezésnek meg kell felelnie a legújabb I.E.E. előírásoknak és a helyi villamosenergia-társaságok rendeleteinek. Saját biztonsága érdekében bízza az elektromos bekötést egy szakképzett villanyszerelőre, vagy egy, Az Országos Ellenőrzési Tanács az elektromos szerelések beszerzéséhez (NICEIC) hatáskörébe tartozó vállalatra.

Elektromos bekötés

Csatlakoztatás előtt az elektromos hálózathoz ellenőrizze, hogy a hálózati feszültség megegyezik-e a termék belsejében levő címkén feltüntetett feszültséggel.

FIGYELMEZTETÉS: EZT A KÉSZÜLÉKET FÖLDELNI KELL.

A készülékhez egy háromeres tápkábel tartozik, és egy kétpólusú kapcsolóval kell az elektromos áramforráshoz csatlakoztatni, minden érintkező között legalább 3 mm távolsággal.

A kábelben a huzalok az alábbi kód szerint vannak színezve:

Barna = L - Fázis

Kék = N - Nulla

Zöld/sárga = Földelés

A csatlakozási pontot a készülék mellett kell elhelyezni, hogy hiba esetén a szakember számára könnyen hozzáférhető legyen.

Karbantartás és tisztítás előtt válassza le a készüléket az elektromos hálózatról.

SZERELÉS

A FÖZÓLAP BESZERELÉSE

Figyelmeztetés

Az üvegkerámia főzőlap beszerelését csak egy kellő képzettséggel rendelkező személy végezheti el. Soha ne próbálja meg személyesen beszerelni a készüléket. Az üvegkerámia főzőlapot nem szabad hűtőszekrény, fagyasztószekrény, mosógép vagy ruhaszárító fölé szerelni. A főzőlap feletti fal és tér hőálló kell, hogy legyen.

- A munkalapba vágjon egy, a rajznak megfelelő méretű nyílást. A munkalapnak legalább 30 mm vastagnak kell lennie, és hőálló anyagból kell készülnie. A munkalap szélét vonja be szilikonnal vagy PVA-val.

Elektromos bekötés

Figyelmeztetés

• Üzemeltetés alatt a kábelt nem szabad meghosszabbítani vagy feltekerni.
• Tilos adapterek, elosztó aljzatok és hosszabbító kábelek használata.
  • A túlterhelés tűzképződéshez vezethet.

Figyelmeztetés

Csatlakoztatás előtt ellenőrizze:

• A feszültség megfelel a követelményeknek.
- A készülék önálló aljzatot használ és nem osztozik ezen egy másik elektromos eszközzel. Az elektromos szerelés szabályainak megfelelően az áramellátás védelméhez önálló megszakítót kell csatlakoztatni az állandó vezetékbe.

TÁVOLSÁGOK

Vigyázat

A készülék körül biztosítani kell a jó szellőzést a jó hőelvezetéshez és alacsony áramfogyasztáshoz.

A készülék körül elegendő szabad teret kell biztosítani.

A főzőlap és a felette lévő szekrény között legalább 750 mm résnek kell lennie. Ha a páraelszívót a főzőlap fölé kell helyezni, olvassa el a szükséges minimális távolságot a páraelszívó használati utasításában.

Főzőzónák 2 zóna
Tápegység 220-240 V ~
Teljes teljesítmény 3000 W (230 V ~)
A termék méretei H x Sz x M (mm) 290 x 520 x 60
A termék méretei H x Sz x M (mm) 260 x 490

A tömeg és méretek hozzávetőlegesek. Termékeink állandó fejlesztése miatt fenntartjuk a műszaki adatok és dizájn változtatásának jogát.

SZERELÉSI SZABÁLYOK

Távolítsa el az összes csomagolóanyagot és selejtezze az utasítások szerint.

ELHELYEZÉS (LÁSD 1. ÁBRA)

Figyelmeztetés

A készülék körül biztosítani kell a jó szellőzést a jó hőelvezetéshez és alacsony áramfogyasztáshoz.

A készülék körül elegendő szabad teret kell biztosítani.

A készüléket ne helyezze olyan tárgyak közelébe, amelyek visszhangot okozhatnak.

fig. 1

• A kerámia főzőlapot szellőztetni kell, nem szabad lezární a légbemeneti és légkimeneti nyílásokat. Válasszon hőálló munkafelületet a főzőlap hősugárzása által okozott nagyobb deformációk elkerüléséhez.
• MEGJEGYZÉS: A kerámia főzőlap és a főzőlap fölötti szekrény közötti biztonsági távolságnak legalább 750 mm-nek kell lennie.

Rögzítse a mellékelt tömítést a főzőlap alsó széle mentén, és győződjön meg arról, hogy a végek átfedik egymást.

Ne használjon ragasztót a főzőlap rögzítéséhez a munkafelülethez. A tömítés felszerelése után helyezze a főzőlapot a munkalapon levő kivágásba. Óvatosan nyomja lefelé a főzőlapot, és nyomja be a munkalapba, hogy jól lezáruljon a külső szélén. (3. ábra).

Információk a használt elektromos készülékek likvidálásáról (magánháztartások)

Ez az ikon a készüléken vagy a mellékelt iratokon arra figyelmeztet, hogy az elektrikus és elektronikus készülékek nem likvidálhatóka háztartási hulladékkal együtt.

A helyes feldolgozás, újítás és recikláció érdekében kérjük, szállítsa az ilyen készüléket egy megfelelő gyűjtőhelyre, ahol ingyen leadható. Néhány országban ezek a készülékek az eladónál is leadhatók, amennyiben egy új, hasonló terméketvásárol ott. A termékek helyes likvidálása értékes nyersanyagokat spórolhat meg, és megelőzheti az emberi egészségre és a környezetre való negatív kihatásokat, amelyeka hulladék helytelen likvidálása esetében következhetnek be. A helyi hivatal részletes információkkal szolgálhat a legközelebbi gyűjtőhelyet illetően.

A helytelen likvidálás az érvényes szabályok értelmében büntetendő.

Jogi személyek az EU keretén belül

Amennyiben használt elektrikus és elektromos készülékeket szeretne likvidálni, forduljon részletes információkért a helyi eladóhoz vagy közvetítőhöz.

Információk a likvidálásról az EU tagállamokon kívül

Ez az ikon csakaz Európai Unióban érvényes. Amennyiben likvidálni szeretné ezta készüléket, forduljon a helyi hivatalhoz vagy az eladóhoz, és kérjen töle információkat a termék helyes likvidálásáról.
