GZ 8301A - Kuchenka Guzzanti - Bezpłatna instrukcja obsługi

Typ produktu	Płyta ceramiczna do zabudowy (kuchenka)
Model	GZ 8301A
Marka	Guzzanti
Liczba stref grzewczych	2
Moc strefy grzewczej (lewa)	1800 W (220-240 V)
Moc strefy grzewczej (prawa)	1200 W (220-240 V)
Całkowita moc	3000 W (230 V)
Zasilanie	220-240 V ~ 50/60 Hz
Wymiary (S x G x W)	290 x 520 x 60 mm

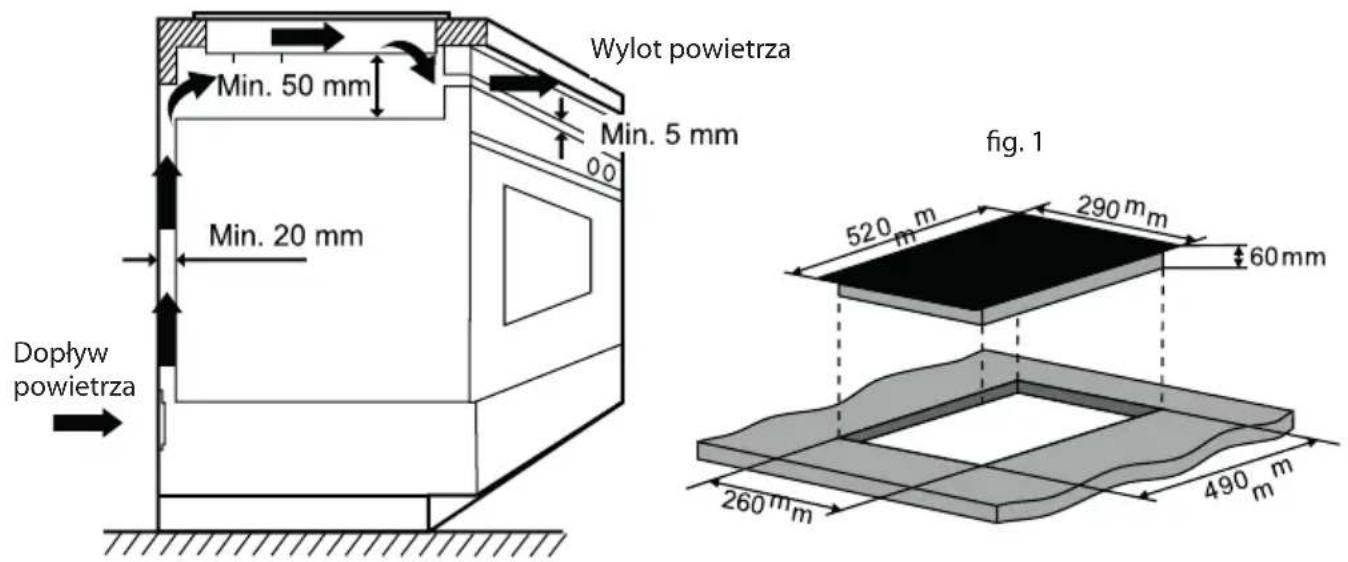

Wycięcie montażowe (S x G)	260 x 490 mm
Sterowanie	Przyciski dotykowe (czujniki pojemnościowe)
Timer	1 do 120 minut na strefę grzewczą
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, wskaźnik ciepła resztkowego (H), automatyczne wyłączanie, blokada rodzicielska, ochrona przed przypadkowym włączeniem
Komunikaty błędów	E6 (przycisk wciśnięty dłużej niż 10 sekund), H1 (przegrzanie)
Materiał płyty	Szkło-ceramika
Wskazówki dotyczące czyszczenia	Nie używać środków ściernych, specjalny środek czyszczący do szkła-ceramiki
Podłączenie	Podłączenie stałe z wyłącznikiem wielobiegunowym (odstęp styków ≥3 mm)
Uziemienie	Wymagane
Instalacja	Tylko przez wykwalifikowanego specjalistę
Waga (ok.)	Nie podano (ok. 6 kg)

Często zadawane pytania - GZ 8301A Guzzanti

Jak włączyć blokadę rodzicielską?

Naciśnij przycisk E na 3 sekundy. Na wyświetlaczu pojawi się Loc. Aby odblokować, ponownie naciśnij na 3 sekundy. Blokada rodzicielska zapobiega przypadkowemu włączeniu.

Co oznacza kod błędu E6?

E6 pojawia się, gdy przycisk jest wciśnięty dłużej niż 10 sekund. Zwolnij przycisk; urządzenie zresetuje się automatycznie. W razie potrzeby usuń przedmioty z panelu sterowania.

Jak ustawić timer dla strefy grzewczej?

Wybierz żądaną strefę grzewczą za pomocą przycisku A. Naciśnij przycisk timera F, a następnie za pomocą + ustaw czas (1-120 minut). Strefa grzewcza wyłączy się automatycznie po upływie czasu.

Płyta nie włącza się. Co mogę zrobić?

Sprawdź zasilanie (bezpiecznik, gniazdko). Upewnij się, że blokada rodzicielska nie jest aktywna. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak prawidłowo czyścić płytę ceramiczną?

Nie używaj środków ściernych. Do lekkich zabrudzeń użyj wilgotnej szmatki, do uporczywych plam specjalnego środka czyszczącego do szkła-ceramiki. Przypalone resztki usuń skrobaczką do szkła-ceramiki.

Co oznacza wskaźnik 'H'?

H oznacza ciepło resztkowe. Strefa grzewcza jest jeszcze gorąca – unikaj dotyku. Dopiero po zgaśnięciu wskaźnika powierzchnia jest bezpiecznie zimna.

Czy mogę stawiać na płycie ściereczki lub pokrywki?

Nie, to niebezpieczne. Istnieje ryzyko pożaru. Nie przechowuj przedmiotów na płycie, ponieważ może się przypadkowo włączyć.

Jakie garnki nadają się do płyty ceramicznej?

Używaj garnków z gładkim, płaskim dnem – najlepiej ze stali nierdzewnej, aluminium z oznaczeniem lub emaliowanej stali. Unikaj szorstkich den, które mogą powodować zarysowania.

Jak wymienić przewód zasilający?

Wymiana może być przeprowadzona tylko przez producenta, jego serwis lub wykwalifikowanego elektryka. Użyj przewodu o odpowiednim przekroju i z uziemieniem.

Co dzieje się w przypadku przegrzania?

Wbudowane zabezpieczenie przed przegrzaniem automatycznie wyłącza daną strefę grzewczą. Pozwól urządzeniu ostygnąć. Jeśli pojawi się błąd H1, wyłącz płytę i poczekaj.

INSTRUKCJA OBSŁUGI GZ 8301A Guzzanti

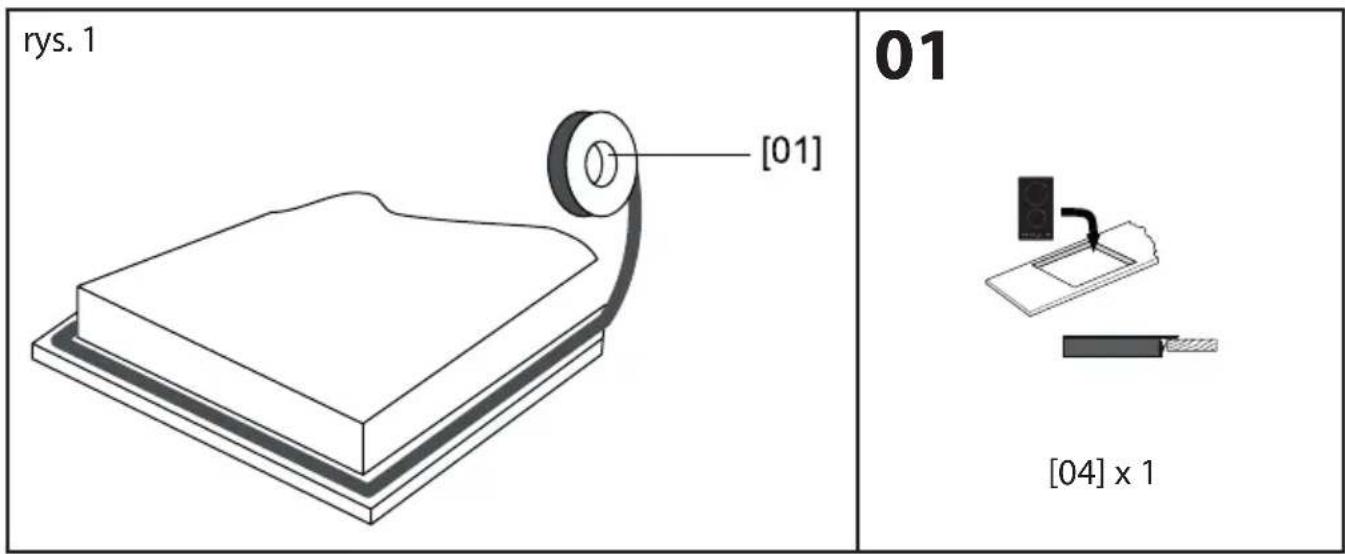

UMÍSTĚNÍ (VIZ OBR. 1)

Upozornění

Uwaga: elementy 2 i 3 są instalowane fabrycznie, instalacja tych elementów nie jest wymagana.

[04] × 1

[03] × 4

SPIS TREŚCI

ZACZYNAMY 4

BEZPIECZEŃSTWO....4

POTRZEBNE NARZĘDZIA 8

SZCZEGÓŁOWE INFORMACJE 9

FUNKCJE PRODUKTU 9

SPECJALNE FUNKCJE 9

EKSPLOATACJA 10

OBSŁUGA 11

PRZYGOTOWANIE PRZED UŻYCIEM 11

INSTRUKCJE OBSŁUGI....11

FUNKCJA BEZPIECZEŃSTWA (BLOKADA DZIECIĘCA)....12

UŻYCIE TIMERA 12

PIELEGNACJA I KONSERWACJA....13

ROZWIĄZYWANIE MOŻLIWYCH PROBLEMÓW....15

Te instrukcje służą Twojemu bezpieczeństwu. Przeczytaj je uważnie przed instalacją i zachowaj na przyszłość.

• Wszystkie prace instalacyjne muszą być wykonywane przez wykwalifikowaną osobę lub wykwalifikowanego elektryka.

• To urządzenie musi być zainstalowane przez odpowiednio wykwalifikowaną osobę i dokładnie zgodnie z instrukcjami producenta.

• To urządzenie jest zgodne ze wszystkimi obowiązującymi europejskimi przepisami bezpieczeństwa. Producent musi jednak podkreślić, że przepis ten nie zapobiega nagrzewaniu się powierzchni urządzenia podczas użytkowania i pozostawaniu gorącym podczas pracy.

• Dostępne części mogą się nagrzewać podczas użytkowania. Małe dzieci nie powinny znajdować się w pobliżu. Uważaj, aby nie dotknąć urządzenia (np. płyty grzejnej).
• Producent zdecydowanie zaleca, aby to urządzenie było przechowywane w miejscu niedostępnym dla małych dzieci.

• Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.

• Zgodnie z obowiązującymi przepisami dotyczącymi instalacji, elektryczne środki służące do odłączenia urządzenia muszą być podłączone do sieci. Wszystkie bieguny są podłączone zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznej. Wszystkie przełączniki biegunowe o rozstawie styków co najmniej 3 mm na wszystkich biegunach należy podłączyć do linii stałej.

• Uszkodzone przewody zasilające powinien wymienić wykwalifikowana osoba lub wykwalifikowany elektryk.
• Upewnij się, że przewód zasilający nie został przytrzaśnięty pod lub w urządzeniu i unikaj jego uszkodzenia.
• Nie pozwól, aby kable elektryczne dotykały gorących części urządzenia.
• Nie instaluj urządzenia na zewnątrz w wilgotnym miejscu lub w miejscu, które może być podatne na wycieki wody, np. pod umywalką lub w jej pobliżu. W przypadku wycieku wody pozostaw maszynę do naturalnego wyschnięcia.
  • Prosimy o ostrożne usuwanie materiałów opakowaniowych.
• Nie używaj łatwopalnych aerozoli w pobliżu urządzenia.
• Zalecamy również zwrócenie szczególnej uwagi podczas użytkowania i czyszczenia. Uważnie przeczytaj rozdziały dotyczące czyszczenia i konserwacji tego urządzenia.
  • Nie wolno używać myjki parowej.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania.

• Urządzenie przeznaczone jest wyłącznie do użytku domowego.

• Jeśli pole grzejne jest włączone przez długi czas, powierzchnia pozostaje przez chwilę gorąca, więc nie dotykaj powierzchni ceramicznej.

• Nie przechowuj środków czyszczących ani materiałów łatwopalnych pod płytą grzejną.
• Nie pozostawiaj bez nadzoru gorących olejów lub tłuszczów, ponieważ mogą się zapalić.
• Producent nie ponosi żadnej odpowiedzialności za szkody na zdrowiu lub mieniu spowodowane nieprawidłowym użytkowaniem lub nieprawidłową instalacją tego urządzenia.
• To urządzenie może być używane przez dzieci w wieku od 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, jeśli są nadzorowane lub poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z tym ryzyko. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.
• ALERT: Urządzenie i jego dostępne części nagrzewają się podczas użytkowania. Należy uważać, aby nie dotknąć grzejników. Dzieci poniżej 8 roku życia muszą znajdować się poza zasięgiem i stałym nadzorem.
• ALERT: Gotowanie na płycie kuchennej bez nadzoru oleju i tłuszczu jest niebezpieczne i może prowadzić do przegrzania i pożaru.

NIGDY nie próbuj gasić płomienia woda, tylko wyłącz urządzenie, a następnie przykryj płomień kocem lub kocem gaśniczym.

• ALERT: Zagrożenie pożarowe: nie zostawiaj żadnych przedmiotów na powierzchni do gotowania.
• ALERT: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby zapobiec możliwemu porażeniu prądem.
• ALERT: stosować elementy ochronne płyty kuchennej zaprojektowane przez producenta urządzenia lub zalecane przez producenta w instrukcji jako odpowiednie elementy ochronne. Użycie nieodpowiedniego sprzętu ochronnego może prowadzić do wypadków.

To urządzenie jest przeznaczone wyłącznie do użytku domowego. W żadnym wypadku producent nie ponosi odpowiedzialności za jakiekolwiek obrażenia lub szkody spowodowane niewłaściwą instalacją lub niewłaściwym lub nieprawidłowym użytkowaniem!

- Aby uniknąć zagrożeń, które zawsze występują podczas korzystania z urządzenia elektrycznego, ważne jest, aby to urządzenie zostało prawidłowo zainstalowane i aby dokładnie przeczytać instrukcje bezpieczeństwa, aby uniknąć niewłaściwego użytkowania i zagrożeń. Zachowaj tę instrukcję do wykorzystania w przyszłości i przekaż ją wszystkim przyszłym właścicielom. Po rozpakowaniu urządzenia sprawdź, czy nie jest uszkodzone. W razie wątpliwości nie używaj urządzenia i skontaktuj się z centrum serwisowym.

- Sprawdź opakowanie i upewnij się, że masz wszystkie wymienione części.

• Zdecyduj o odpowiednim umieszczeniu swojego produktu.

- Jeśli produkt zawiera szkło, należy zachować ostrożność podczas instalacji lub obsługi, aby uniknąć obrażeń lub uszkodzenia produktu.

- Etykieta specyfikacji znajduje się na spodzie urządzenia. Ta etykieta zawiera wszystkie niezbędne informacje identyfikacyjne potrzebne do zamówienia części zamiennych. W przypadku sprzedaży, przekazania lub pozostawienia urządzenia w domu nie zapomnij przekazać tej instrukcji, aby nowy właściciel mógł zapoznać się z urządzeniem i jego instrukcjami bezpieczeństwa.

POTRZEBNE NARZĘDZIA

• Płyta ceramiczna nadaje się do wszystkich rodzajów gotowania, ze strefami grzewczymi z promieniowaniem cieplnym i elektronicznym sterowaniem dotykowym oraz wieloma funkcjami jest idealnym wyborem dla nowoczesnej rodziny.
• Płyta ceramiczna jest wyjątkowo przyjazna dla użytkownika, trwała i bezpieczna.

SPECJALNE FUNKCJE

Ochrona przed przegrzaniem

- Czujnik monitoruje temperaturę w strefach gotowania. Gdy temperatura przekroczy bezpieczny poziom, strefa gotowania wyłącza się automatycznie.

Wskaźnik ciepła resztkowego

- Jeśli płyta jest używana przez dłuższy czas, pozostanie w niej trochę ciepła resztkowego. Litera „H” ostrzega, że dotknięcie powierzchni jest bardzo gorące.

Funkcje timera

- Możesz ustawić timer każdej strefy gotowania na 1–120 minut.

Automatyczne wyłączenie

- Kolejną cechą bezpieczeństwa płyty ceramicznej jest automatyczne wyłączanie. Dzieje się tak, gdy zapomnisz wyłączyć strefę gotowania. Strefa grzejna wyłącza się automatycznie po 120 minutach.

Ochrona przed niezamierzonym użyciem.

- Jeżeli sterownik elektroniczny wykryje, że przycisk jest wciśnięty przez około 10 sekund, wyłączy się automatycznie. Centrala wysyła sygnał dźwiękowy błędu, aby ostrzec, że czujniki wykryły obiekt. Na wyświetlaczu pojawia się kod błędu E6.

Poniższy przykład pokazuje, jak zmniejszyć ogólny wpływ gotowania na środowisko (np. zużycie energii).

1. Do gotowania użyj garnka o odpowiedniej wielkości.
2. Jeśli to możliwe, przykryj naczynie do gotowania pokrywką.
3. Wybierz naczynie do gotowania, które ma lepszą pojemność cieplną.
4. W miarę możliwości rozmrażaj mrożonki w sposób niewymagający zużycia energii
5. Gotowanie potraw o dużej powierzchni do objętości zajmuje mniej czasu.

EKSPLOATACJA

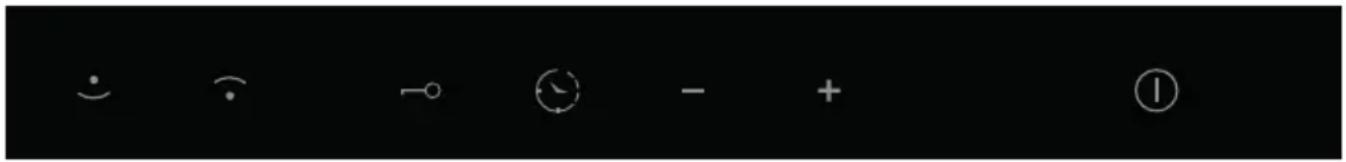

Link Opis
A	Pozycja strefy
B	Przycisk sterowania mocą (zmniejszenie)
C	Przycisk sterowania mocą (zwiększenie)
D	WŁĄCZENIE/WYŁĄCZENIE
E	Przycisk blokady przed dziećmi
F	Przycisk timera

Strefa gotowania Maksymalna wydajność (220-240 V- 50/60 Hz)
	1800 W
	1200 W
Całkowita wydajność 3000 W

OBSŁUGA

Dotykowe przyciski.

Wszystkie operacje można wykonać za pomocą przycisków dotykowych (czujników pojemnościowych) znajdujących się na froncie szyby ceramicznej (panelu sterowania). Każdy przycisk ma odpowiedni wyświetlacz. Wszystkie działania potwierdzane są sygnałem dźwiękowym.

PRZYGOTOWANIE PRZED UŻYCIEM

- Po włączeniu zasilania jeden raz rozlega się sygnał dźwiękowy, a wszystkie wskaźniki zapalają się na jedną sekundę, a następnie gasną. Umieść naczynie do gotowania na środku pola grzejnego.

INSTRUKCJE OBSŁUGI

Ostrzeżenie

- Po naciśnięciu przycisku WŁĄCZENIA / WYŁĄCZENIA (D), płyta ceramiczna powraca do trybu wyłączenia, jeśli w ciągu 20 sekund nie zostanie wykonana żadna inna operacja.

Działanie strefy gotowania

Po naciśnięciu przycisku WŁĄCZENIA / WYŁĄCZENIA, ⓘ wszystkie wskaźniki pokazują

1. Naciśnij przycisk „ lub „ (A), aby wybrać strefę grzejną, której chcesz użyć. Wyświetlany jest symbol wybranej strefy „ lub „
2. Naciśnij przycisk „+” (C) „+” lub przycisk „-” (B) „-” aby wybrać poziom mocy.
3. Poziom mocy zaczyna się od 0. Po naciśnięciu przycisku „+” poziomy mocy od 0 do 9 (moc maksymalna) są obliczane w kolejności numerycznej. Naciśnięcie przycisku przełącza moc bezpośrednio z 0 na 9. Ponowne naciśnięcie przycisku zmniejsza poziom mocy.
4. Aby ustawić poziom mocy później, najpierw wybierz żądaną strefę grzejną.
5. Wybierz pole grzejne i naciśnij „-”, aby zmniejszyć moc do 0, pole grzejne wyłączy się.

FUNKCJA BEZPIECZEŃSTWA (BLOKADA DZIECIEĄ)

Możesz zablokować elementy sterujące, aby zapobiec przypadkowemu użyciu (na przykład przez dzieci, które przypadkowo włączyły strefy gotowania).

Gdy elementy sterujące są zablokowane, wszystkie elementy sterujące oprócz przełącznika WŁĄCZENIE/WYŁACZENIE są wyłączone.

Zamknięcie elementów sterujących

Dotknąć przycisku (E) „przez 3 sekundy. Wskaźnik timera pokazuje „Loc”.

Odblokowanie elementów sterujących

1. Upewnij się, że płyta jest włączona.
2. Dotknij przycisku (E) „„ przez 3 sekundy.
3. Teraz możesz używać swojej płyty grzewczej.

Gdy płyta jest w trybie zablokowanym, wszystkie elementy sterujące są nieaktywne, z wyjątkiem przełącznika WŁ./WYŁ. Możesz wyłączyć płytę w dowolnym momencie za pomocą przycisku WŁĄCZENIA / WYŁĄCZENIA w przypadku sytuacji awaryjnej, ale powinieneś odblokować płytę podczas następnej operacji..

UŻYCIE TIMERA

Można ustawić wyłączenie jednej strefy grzejnej po upływie ustawionego czasu. Możesz ustawić minutnik na maksymalnie 120 minut.

1. Naciśnij przycisk wyboru strefy (A), aby wybrać odpowiednią strefę grzewczą, która działa.
2. Naciśnij przycisk timera (F), „Iwskaźnik timera zacznie migać i będziesz mógł ustawić timer w tym momencie.
3. Naciśnij przycisk „+”, aby ustawić timer od 1 do 120 minut.
4. Po ustawieniu czasu odliczanie rozpocznie się natychmiast. Na wyświetlaczu pojawia się pozostały czas, a wskaźnik timera miga przez 5 sekund.
5. Po upływie czasu odliczania, odpowiednia strefa grzejna automatycznie się wyłączy i trzykrotnie rozlegnie się sygnał dźwiękowy.
6. Jeśli działają 2 strefy gotowania, gdy jedna strefa gotowania ma czas, zawsze wyświetla poziom roboczy i czas strefy gotowania. Jeśli 2 pola grzejne mają ustawiony czas, ale wyświetlany jest poziom roboczy i czas ostatniej czynności w polu grzejnym.

Alert

Zawsze wyłączaj zasilanie przed przystąpieniem do konserwacji. W przypadku usterki skontaktuj się z obsługą klienta.

Uszkodzone przewody zasilające powinien wymienić wykwalifikowana osoba lub elektryk.

Tylko do użytku domowego.

Nigdy nie umieszczaj pustej patelni na płycie, ponieważ spowoduje to wyświetlenie komunikatu o błędzie na panelu sterowania.

Jeśli strefa grzejna jest włączona przez długi czas, powierzchnia będzie przez chwilę gorąca, więc nie dotykaj powierzchni ceramicznej.

W przypadku żywności pakowanej nie należy jej podgrzewać przed otwarciem wieczka, aby uniknąć ryzyka wybuchu z powodu rozszerzalności cieplnej.

Jeśli powierzchnia płyty jest pęknięta, odłącz ją od zasilania, aby uniknąć porażenia prądem elektrycznym.

Nie stawiać na płycie szorstkich lub nierównych naczyń, ponieważ mogą one uszkodzić powierzchnię ceramiczną.

Unikaj uderzania garnkami i patelniami o płytę grzejną. Powierzchnia szklano-ceramiczna jest twarda, ale nie jest niezniszczalna.

Nie wkładaj detergentów ani materiałów łatwopalnych pod płytę grzejną.

Czyszczenie urządzenia

OstrzeżenieNależy uważać, aby nie wycierać płyty ściernymi materiałami ściernymi lub dna pojemników itp., ponieważ spowoduje to w końcu pozostawienie śladów na wierzchu ceramicznej płyty kuchennej.Regularnie czyścić płytę ceramiczną, aby zapobiec gromadzeniu się żywności.

- Urządzenie należy czyścić po użyciu.

- Powierzchnię płyty ceramicznej można łatwo wyczyścić w następujący sposób:

Rodzaj zabrudzenia Metoda czyszczenia Materiały czyszczące
Złogi wapnia Nałoż biały ocet na powierzchnię, a następnie wytrzyj do sucha miękką ściereczką.		Specjalny środek do czyszczenia ceramiki.
Spalone plamy Wyczyść wilg	otną szmatką i osusz miękką szmatką.	Specjalny środek do czyszczenia ceramiki.
Delikatne plamy Wyczyść wi	gotną szmatką i osusz miękką szmatką.	Gąbka do czyszczenia.
Stopione tworzywa sztuczne	Użyj skrobaka odpowiedniego do ceramiki.	Specjalny środek do czyszczenia ceramiki.

ROZWIĄZYWANIE MOŻLIWYCH PROBLEMÓW

W przypadku wystąpienia problemu płyta ceramiczna automatycznie przełącza się w stan ochrony i wyświetla odpowiednie kody ochronne:

Komunikat o błędzie	Możliwa przyczyna Co robić
E6	Naciśnij dowolny przycisk przez ponad 10 sekund.	Zwolnij przycisk, a następnie urządzenie zresetuje się automatycznie.
H1	Temperatura wewnątrz produktu jest bardzo wysoka.	Produkt musi zostać zatrzymany i schłodzony.

Przed wezwaniem obsługi klienta upewnij się, że urządzenie jest prawidłowo podłączone. Jeden z poniższych przypadków nie jest objęty gwarancją.

• Uszkodzenia spowodowane niewłaściwym użytkowaniem, przechowywaniem lub konserwacją.
• Uszkodzenia spowodowane nieautoryzowanym demontażem i naprawą.
• Uszkodzenia spowodowane niewłaściwym użytkowaniem.
  • Używanie płyty ceramicznej do celów komercyjnych.

Zużytego sprzętu elektrycznego i elektronicznego nie należy wyrzucać wraz z odpadami domowymi.

Skontaktuj się z lokalnymi władzami lub sprzedawcą, aby uzyskać informacje dotyczące recyklingu.

Symbol na produkcie lub na jego opakowaniu oznacza, że tego produktu nie wolno traktować jak odpadków domowych. Ten produkt należy przekazać do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomożesz zapobiec potencjalnym negatywnym skutkom dla środowiska i zdrowia publicznego, które w przeciwnym razie mogłyby być spowodowane niewłaściwą utylizacją tego produktu. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, skontaktuj się z lokalnym urzędem miejskim, firmą zajmującą się utylizacją odpadów domowych lub sklepem, w którym produkt został zakupiony.

INFORMACJE DOTYCZĄCE DEMONTAŻU

Nie demontuj urządzenia w sposób nieokreślony w instrukcji obsługi. Użytkownik nie może demontować urządzenia. Po zakończeniu eksploatacji urządzenia nie należy wyrzucać wraz z odpadami domowymi. Skontaktuj się z lokalnymi władzami lub sprzedawcą, aby uzyskać informacje dotyczące recyklingu.

INFORMACJE TECHNICZNE I PRAWNE

Wszystkie prace instalacyjne muszą być wykonywane przez wykwalifikowaną osobę lub wykwalifikowanego elektryka. Przed podłączeniem do sieci upewnić się, że napięcie sieciowe odpowiada napięciu na tabliczce znamionowej wewnątrz urządzenia.

Alert: TO URZĄDZENIE MUSI BYĆ UZIEMIONE.

Bezpośrednie połączenie

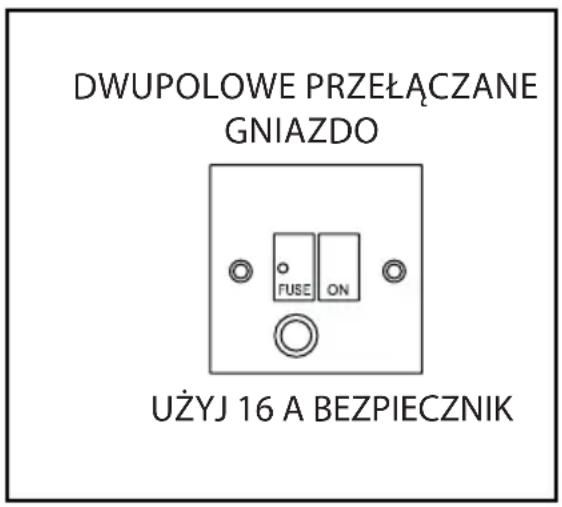

Jeśli urządzenie jest podłączone bezpośrednio do sieci, należy zainstalować wyłącznik wielobiegunowy z minimalnym otworem 3 mm między stykami.

Jeśli przewód jest uszkodzony lub wymaga wymiany, musi on zostać wykonany przez wykwalifikowanego elektryka przy użyciu odpowiednich narzędzi, aby zapobiec wypadkom.

Instalator musi upewnić się, że wykonano prawidłowe połączenie elektryczne i że jest ono zgodne ze schematem elektrycznym.

Kabel nie może być zgięty ani ściśnięty.

Kabel musi być regularnie sprawdzany i wymieniany wyłącznie przez autoryzowanego technika.

Wymagania elektryczne

Każda stała instalacja elektryczna musi być zgodna z najnowszym I.E.E. regulaminów i zarządzeń lokalnych przedsiębiorstw energetycznych. Dla własnego bezpieczeństwa instalację elektryczną powinien wykonać wykwalifikowany elektryk lub wykonawca, za który odpowiada Krajowa Rada Kontroli Instalacji Elektrycznych (NICEIC).

Podłączenie elektryczne

Przed podłączeniem do sieci upewnić się, że napięcie sieciowe odpowiada napięciu na tabliczce znamionowej wewnątrz urządzenia.

ALERT: TO URZĄDZENIE MUSI BYĆ UZIEMIONE

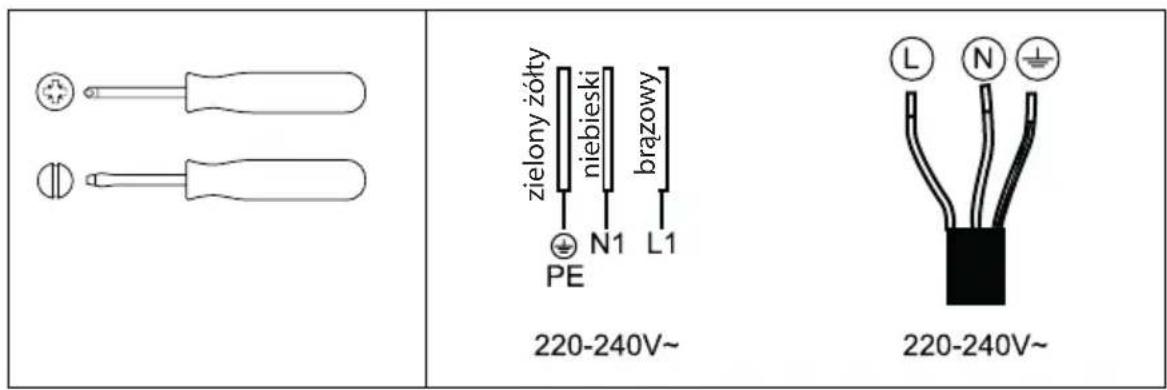

Urządzenie jest dostarczane z 3-żyłowym kablem zasilającym i musi być podłączone do zasilania za pomocą dwubiegunowego przełącznika o minimalnej przerwie między stykami 3 mm na każdym złączu.

Przewody w przewodzie zasilającym są pokolorowane zgodnie z następującym kodem:

Brązowy = L - Żywy

Niebieski = N - Zerowy

Zielony/Zółty = ⏻ziemienie

Punkt podłączenia musi znajdować się obok urządzenia, aby był łatwo dostępny dla technika w przypadku awarii.

Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub czyszczenia należy odłączyć urządzenie od zasilania.

INSTALACJA

INSTALACJA PŁYTY GRZEJNEJ

Ostrzeżenie

Odstęp między płytą grzejną a szafką nad nią powinien wynosić co najmniej 750 mm. Jeśli okap ma być umieszczony nad płytą grzejną, należy zapoznać się z tą minimalną odległością w instrukcji obsługi okapu.

- Wytnij otwór w blacie do rozmiaru pokazanego na rysunku. Blat powinien mieć grubość co najmniej 30 mm i być wykonany z materiału żaroodpornego. Pokryj krawędź blatu silikonem lub PVA.

Podłączenie elektryczne

Ostrzeżenie

• Kabel nie powinien być przedłużany ani zwijany podczas pracy.
• Nie wolno używać adapterów, listew wielogniazdowych i przedłużaczy.
• Przeciążenie może prowadzić do ryzyka pożaru.

Ostrzeżenie

Sprawdź przed podłączeniem do zasilania:

• Czy napięcie spełnia wymagania.
- Czy urządzenie korzysta z oddzielnego gniazdka i nie dzieli go z innym urządzeniem elektrycznym. Zgodnie z przepisami dotyczącymi instalacji elektrycznej, do linii stałej należy podłączyć osobny wyłącznik w celu zabezpieczenia zasilania.

Alert

Konieczne jest zapewnienie dobrej wentylacji wokół urządzenia w celu łatwiejszego odprowadzania ciepła i niskiego zużycia energii.

Wokół urządzenia wymagana jest wystarczająca ilość wolnego miejsca.

Odstęp między płytą grzejną a szafką nad nią powinien wynosić co najmniej 750 mm. Jeśli okap ma być umieszczony nad płytą grzejną, należy zapoznać się z tą minimalną odległością w instrukcji obsługi okapu.

Strefy gotowania 2 strefy
Zasilanie energią elektryczną 220 - 240 V ~
Całkowita wydajność 3000 W (230 V ~)
Rozmiary produktu D x SZ x W (mm) 290 x	520 x 60
Rozmiary produktu D x SZ x W (mm) 260 x	490

Waga i wymiary są przybliżone. W związku z ciągłym doskonaleniem naszych produktów zastrzegamy sobie prawo do zmian danych technicznych i konstrukcji.

INSTRUKCJE INSTALACJI

Usuń wszystkie materiały opakowaniowe.

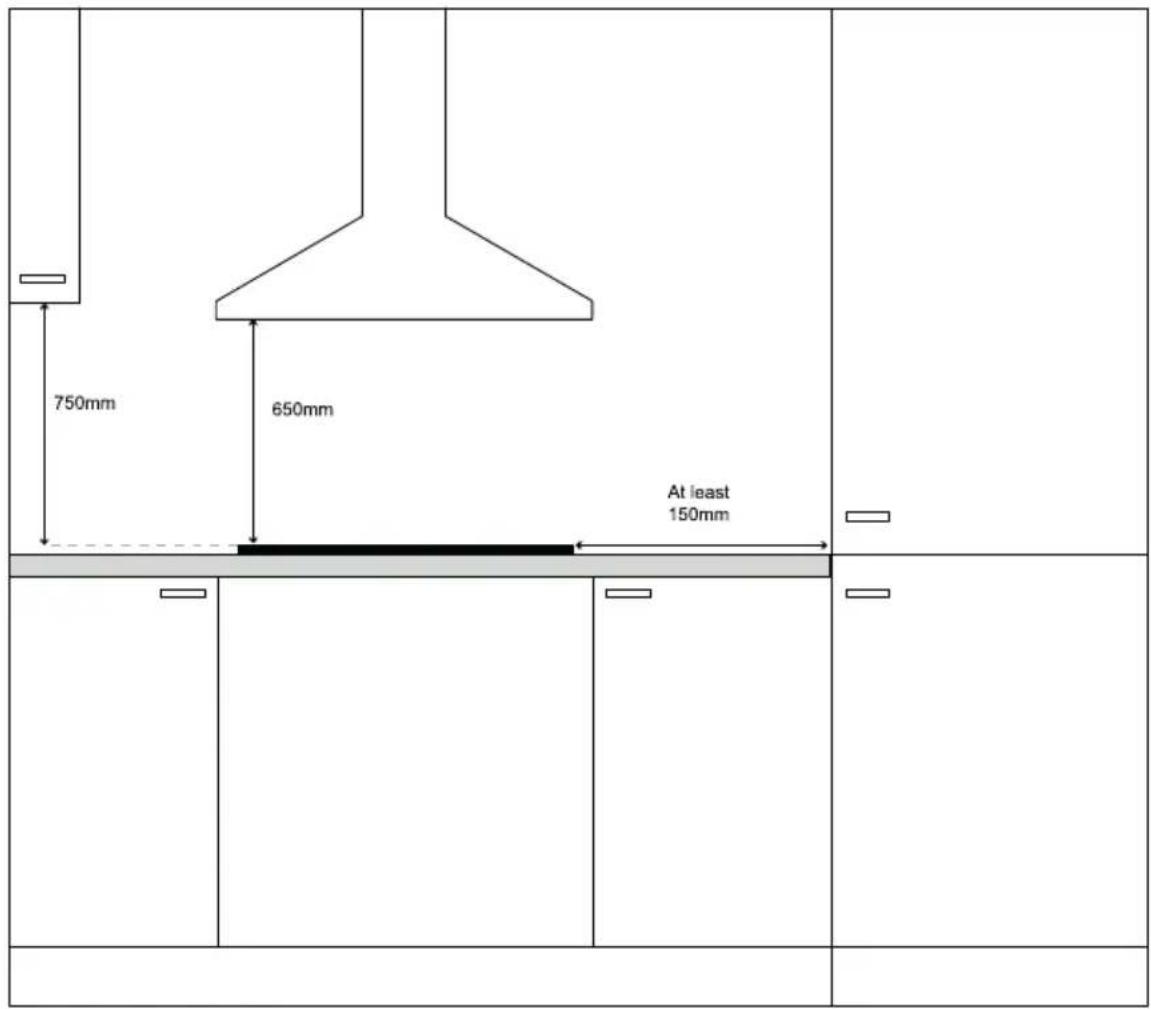

LOKALIZACJA (ZOBACZ RYS. 1)

OstrzeżenieWokół urządzenia wymagana jest dobra wentylacja, aby ułatwić rozpraszanie ciepła i niskie zużycie energii.Wokół urządzenia wymagana jest wystarczająca ilość wolnego miejsca. Urządzenie nie powinno być umieszczane w pobliżu niczego, co może powodować echo.

• Płyta ceramiczna musi być dobrze wentylowana, a wlot i wylot powietrza nie mogą być zablokowane. Wybierz odporny na ciepło materiał powierzchni roboczej, aby zapobiec poważnym deformacjom spowodowanym promieniowaniem cieplnym z płyty.
• UWAGA: Bezpieczna odległość między płytą ceramiczną a szafką nad płytą powinna wynosić co najmniej 750 mm.

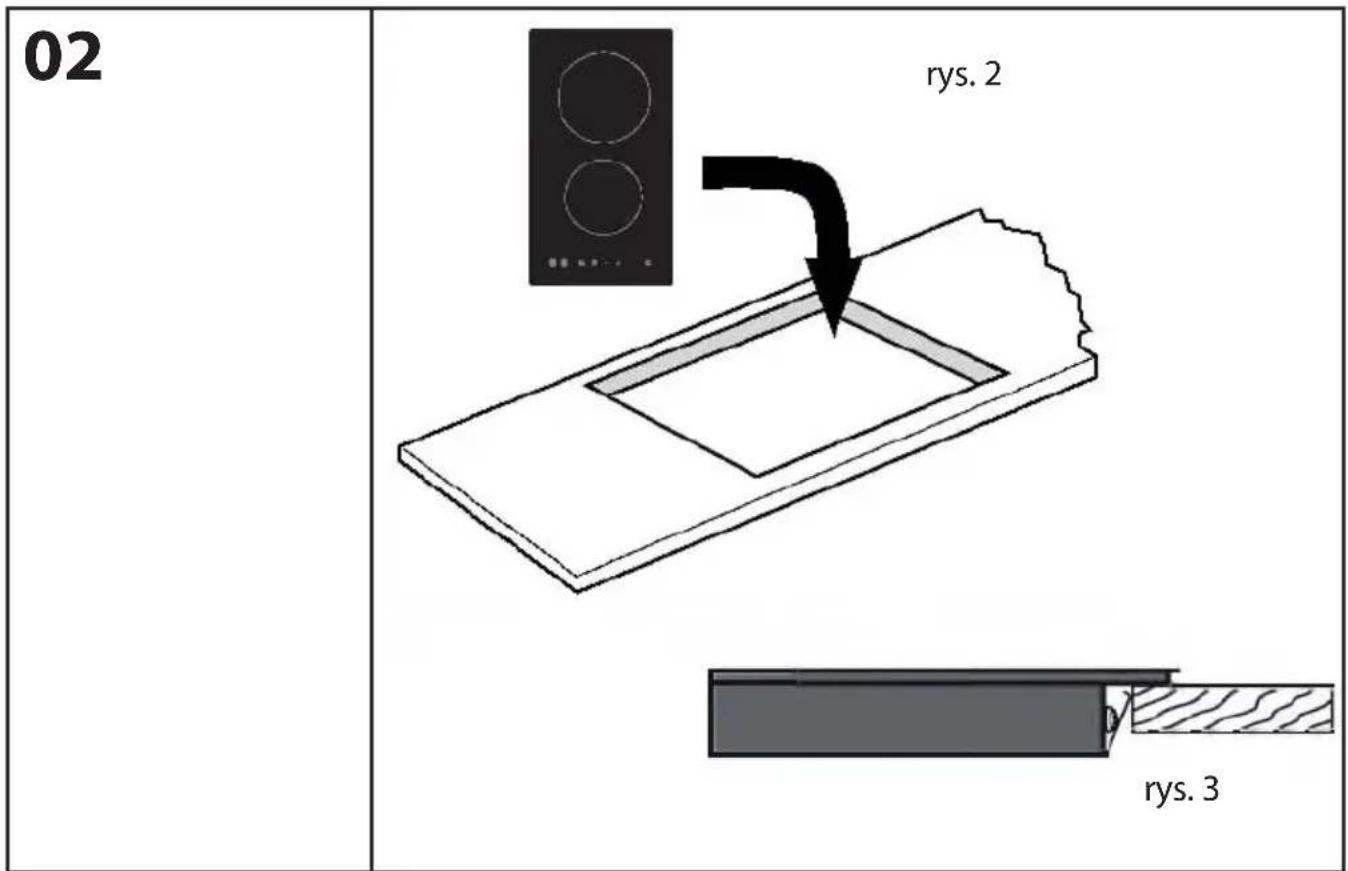

Rozciągnij dostarczoną uszczelkę wzdłuż dolnej krawędzi płyty i upewnij się, że końca zachodzą na siebie.

Nie używaj kleju do mocowania płyty do blatu. Po zamontowaniu uszczelki włóż płytę do wycięcia w blacie. Delikatnie dociśnij go do płyty, aby wepchnąć go do blatu, aby dobrze przylegał do zewnętrznej krawędzi (rys. 3).

Informacje dotyczące sposobu likwidacji zużytego sprzętu elektrycznego (dla gospodarstw domowych)

Powyższy symbol umieszczony na produktach lub w załączonych dokumentach oznacza, że nie wolno likwidować zużytego sprzętu elektrycznego i elektronicznego ze zwykłym odpadem komunalnym. W celu utylizacji należy odnieść tego typu odpad do punktu selektywnego zbioru, gdzie zostanie odebrany bez żadnych opłat. W niektórych państwach można zwrócić tego typu odpad bezpośrednio u sprzedawcy w momencie nabycia nowego produktu.

Prawidłowa likwidacja takich produktów zbytecznie nie obciąża środowiska naturalnego i nie ma negatywnego wpływu na ludzkie zdrowie. Szczegółowych informacji o najbliższym punkcie zbioru udzieli najbliższy urząd miejski.

W przypadku nieprawidłowej likwidacji odpadu właściciel może zostać obciążony karą grzywny zgodnie z obowiązującymi przepisami.

Dla osób prawnych w Unii Europejskiej

Bliższych informacji dotyczących likwidacji zużytego sprzętu elektrycznego i elektronicznego udzieli sprzedawca lub dystrybutor.

Informacje dotyczące likwidacji w państwach nie należących do Unii Europejskiej

Powyższy symbol obowiązuje wyłącznie w krajach Unii Europejskiej. Aby zlikwidować urządzenie, należy zwrócić się o pomoc do urzędu miejskiego lub dystrybutora w celu zasięgnięcia informacji o prawidłowym sposobie likwidacji tego typu odpadu.
