HASZNÁLATI ÚTMUTATÓ ZFU 25 O ZANUSSI
Ezt a kompresszoros ZFU 250 típusú fagyasztószekrényt élelmiszerek hosszú idejű tárolására, friss élelmiszerek lefagyasztására és jégkészítésre tervezték.
Ez a fagyasztó “N” klímaosztályú készülék, amelyet normál háztartási használatra és olyan helyiségben történő elhelyezésre szántak, ahol a környezeti hömérséklet +16°C és +32°C között van.
Ez a készülék minden szempontból megfelel a fagyasztó készülékekre, valamint az elektromos készülékekre vonatkozó követelményeknek..
A hűtőközeg és minden más felhasznált anyag környezetbarát és nem tartalmaz ózont károsító összetevőt.
A készülék R600a típusú hűtőközeget tartalmaz.
A gyártó fenntartja magának a jogot, hogy a készüléket minden előzetes értesítés nélkül tovább fejlessze..
FIGYELEM! A SZUPERFAGYASZTÓ ÜZEMMÓD HÁROM NAPNÁL HOSSZABB IDEJÚ HASZNÁLATA (A KIJELZÖBEN ÉG A SÁRGA LÁMPA) NEM MEGENGEDETT. EZEN ELŐÍRÁS FIGYELMEN KÍVÜL HAGYÁSA A MOTOR KOMPRESSZOR LEÉGÉSÉT EREDMÉNYEZHETI.
Ez a használati útmutató a környezetre vonatkozó minimális kihatást is tartalmazza.

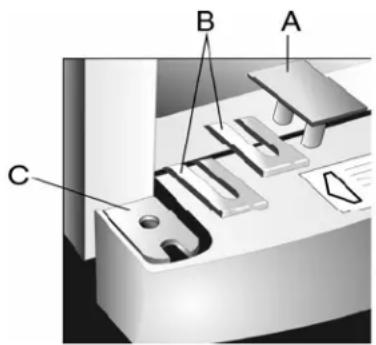

FONTOS TUDNIVALÓ A SZÁLLÍTÁSI CSOMAGOLÁS ELTÁVOLÍTÁSA
AZ ELSŐ HASZNÁLAT ELŐTT TÁVOLÍTSA EL AZ “A” JELÚ DUGÓT, VEGYE KI MINDEGYIK “B” JELÚ RÖGZÍTŐ DARABOT, MEJD HELYEZZE BELE A “C” JELÚ FURATBA.
Elökészület a használatra
A szállítási alaplap habosított polisztirénből készült. Vegye le a ragasztó csíkokat a készülék oldalairól, emelje meg a fagyasztót, majd vegye ki alóla a polisztirén alaplapot.
Távolítson el minden ragasztó szalagot és nyissa ki az ajtót. Vegye ki az ajtó feletti betétet.
Az ajtó önzáródásának a megkönnyítése érdekében enyhén döntse hátra a készüléket, amíg az állító lábakat beszabályozza. Nagyon fontos, hogy mindegyik láb egyenletesen álljon a talajon.
Ha a fagyasztót egy másik helyre akarja áthelyezni, akkor emelje meg az elejét, hogy a lábak ne sértsek meg a padlót.
Vegye ki a csomagolásból a 2 db távtartót (1) és helyezze be öket a készülék tetején lévő hátsó részbe (2).
Biztonsági tudnivalók
Mielött csatlakoztatja a fagyasztót az elektromos hálózatra, ellenőrizze, hogy nem érte-e valamilyen sérülés a csatlakozó vezetéket.
A csatlakozó dugót olyen konnektorba kell csatlakoztatni, amely megfelelően rögzített és jó érintkezést biztosít. A fagyasztó kizárólag földelt konnektorból üzemeltethető.
- Ez a fagyasztó egy speciális csatlakozó vezetékkel van felszerelve. Amennyiben valamilyen ok miatt a cseréjére van szükség, akkor azt kizárólag a jótállási jegyben megiclölt szerviz cserélheti ki egy credeti gyári vezetékre.
• A készülék elhelyezése után a csatlakozó dugónak elérhető helyen kell lennie.
Gondoskodjon arról, hogy a fagyasztó hátsó része pormentes legyen. Ennek érdekében évente legalább egyszer puha kefével, vagy porszívóval gondoskodjon a portalanításáról.
Ne tegyen folyadék tartalmú edényt a készülék tetejére, mert a kifröccsenő folyadék károsítja az elektromos részeket.
Ne tegyen elektromos készüléket (vasalót, grillt, sütőkészüléket, vagy hasonlót) a fagyasztó tetejére.
A készülék kiselejtezésekor a nemzeti előírások szerint kell eljárni és a követelményeknek megfelelően kell gondoskodni a hűtőközeg eltávolításáról, valamint a készülék szakszerű újrahasznosításáról.
Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, akkor kérjük, hogy lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal, vagy azzal a bolttal, ahol a terméket vásárolta.
FIGYELEM!
- Gondoskodjon arról, hogy a készülék szellőző nyílásai szabadon legyenek. Beépítés esetén is gondoskodni kell a megfelelő szellőzési távolságok megtartásáról.
- Ne használjon mechanikus szerkezetet, vagy hőkészüléket a leolvasztási folyamat meggyorsítására.
- Ügyeljen arra, hogy a hütökör ne sérülhessen meg.
- Ne használjon elektromos készüléket a fagyasztó belső terében.
- Ha a készüléket áthelyezés, leolvasztás, vagy más hasonló ok miatt kikapcsolja, akkor a visszakapcsolás csak 15 perc eltelte után lehetséges.
- Ne érintse meg a csatlakozó dugó csapjait a kikapcsolás után.
Ne felejtse el kihúzni a csatlakozó dugót a konnektorból, amíg leolvasztja, vagy tisztítja a készüléket.
Ne tároljon üveg edényeket (beföttes, lekváros, stb. üveget), illetve szénsavas italokat a fagyasztóban, mert felrobbanhatnak.
- Nem tanácsos rögtön fogyasztani a fagyasztóból kivett hideg élelmiszert.
Információ:
- Hagyja résnyire nyitva a fagyasztó ajtaját, ha hosszabb ideig nem használja, hogy a kellemetlen szagosodást elkerülje.
- Ha eladja, vagy elajándékozza ezt a fagyasztót, akkor tájékoztassa az új felhasználót arról, hogy az ciklopentán szigetelést és R600a hűtőközeget tartalmaz. Ne felejtse el átadni a magyar nyelvű használati útmutatót sem, hogy az új tulajdonos is biztonságosan és rendeltetésszerűen használhassa a fagyasztót.
NÉVLEGES MÜSZAKI ADATOK
| Model | ZFU |
| Nettó úrtartalom 205 | |
| Szélesség (mm) | 600 |
| Magasság (mm) 1450 | |
| Mélység (mm) 600 | |
| Energiahatékonysági osztály a 94/2 EC irányely szerint | A |
| Energia-fogyasztás: kWh/24 h kWh/év | 0,73 266 |
| Fagyasztóteljesítmény, kg/24h 24 | |
| Tömeg, kg 60 | |
| Kompresszor szám (db) 1 | |
| Hűtőközeg | R600a |
| Zajkibocsátás (dB) 43 |

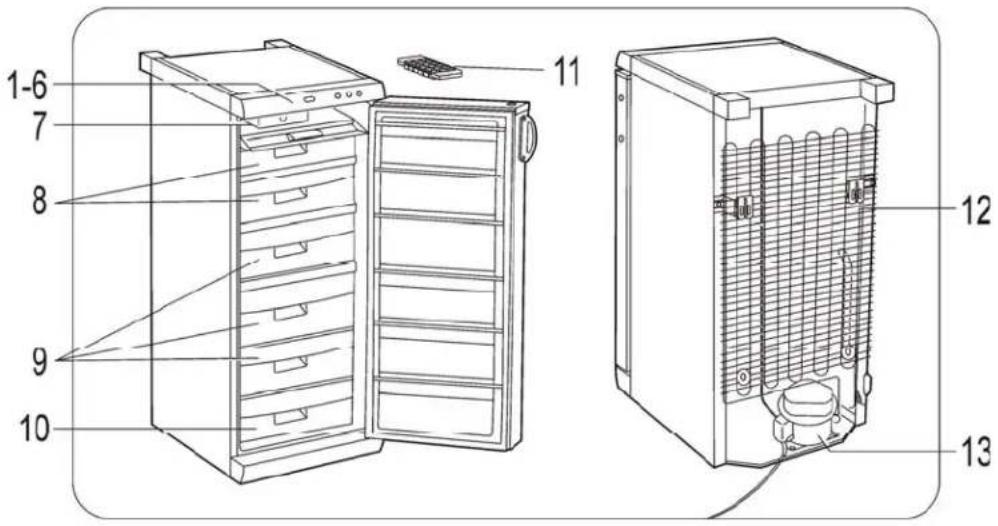

A fagyasztó felépítése
A fagyasztóban két fö rész van, az egyik a "fagyasztó", a másik pedig a "tároló".
| Szám | Megnevezés |
| 1-6 | Kezelőpanel a szabályzókkal |
| 7 | Jégakku |
| 8 | Ajtófoga |
| 9 | Tároló |
| 10 | Tároló |
| 11 | Jégtálca |
| 12 | Kondenzátor |
| 13 | Kompresszor |

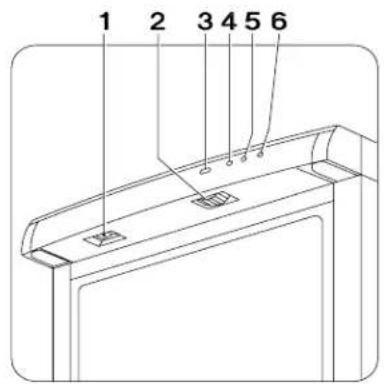

Szabályzók és jelzölámpák
1 – "szuperfagyasztás" kapcsoló:
"szuperfagyasztás" be, "szuperfagyasztás" ki (TÁROLÁS);
2 – hóm. szabályozó gomb;
3 - kijelző - (hőm. szabályozó);
4 – sárga jelzőlámpa -
(szuperfagyasztáskor világít);
5 – piros jelzőlámpa- (figyelem)
6 – zöld jelzőlámpa-
(feszültség alatt).

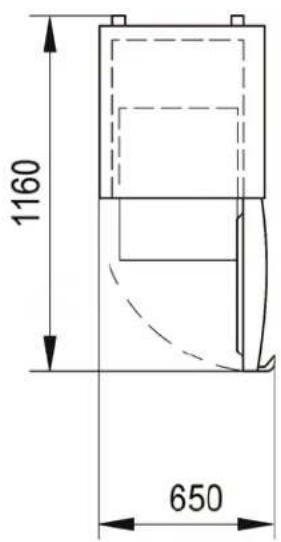

Teljes helyigény a fagyasztó használatához

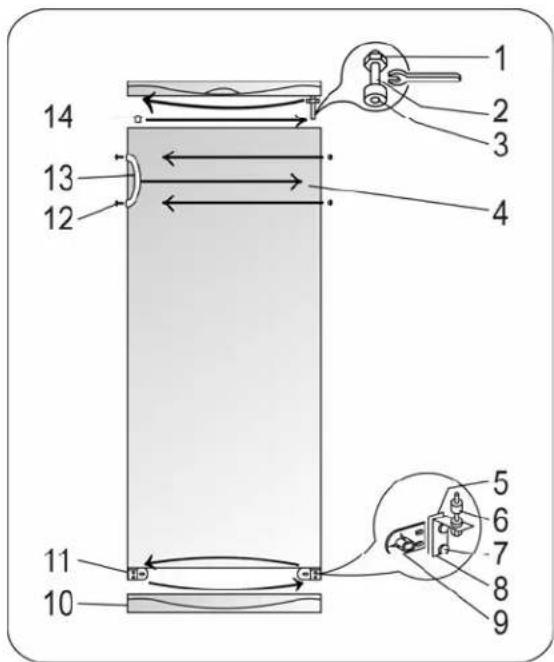

Az ajtó nyitásirányának a cseréje:
Az ajtó cseréjéhez dugókat talál a polietilén zacskóban.
FONTOS: Az ajtó nyitásirányának a cseréjéhez ne fektesse a készüléket a földre.
- távolítsa el az alsó borítást 10;
- csavarja ki a két csavart 7 és távolítsa el az alsó zsanért 8 az alátéttel együtt 6 a csapról és az alátétvasról 5;
- távolítsa el az ajtót 4;
- csavarozza ki a csapot 2 az anyával 1 és a tömítésekkel 3 együtt a felső zsanérból és szereljen át mindent az ajtó bal oldalára;
- tegye át a dugót 14 a jobb oldalra;
- akassza le a csapon lévő ajtót 2;
- a zsanér 11 kicsavarása és kicserélése előtt a tömitésekkel és az alátétvassal együtt helyezze a zsanért az ajtó zsanércsapjára;
- a konzolok 9, amelyek a zsanérok alatt vannak 11 és 8, a helyükön maradnak;
- helyezze vissza az alsó borítást 10.
A fagyasztó elhelyezése
A fagyasztót száraz, jól szellőző helyen kell elhelyezni. Nem tanácsos höforrás (boyler, radiátor és hasonló) közelében, vagy közvetlen napsugárzásnak kitett helyre tenni.
Ha nincs lehetőség más helyre tenni, akkor hőszigetelő panlet kell használni. A készülék nem érhet hozzá gázcsőhöz, vagy más fűtőkészülékhez.
Szellözés
FONTOS! Tartsa szabadon a szellőző nyilásokat, beépítéskor pedig biztosítsa az előírt távolságokat.
Ha az ajtó rosszul zár, akkor ki kell cseréltetni az ajtó tömítését. Rosszul záródó ajtónál megemelkedik a fagyasztótéri hőmérséklet és ezzel együtt az energia-fogyasztás.
Figyelem. Ne takarja le a készülék hátsó szellőző részén lévő nyílásokat!
Szbályzók és jelzőlámpák
A fagyasztótéri hömérséklet a höfokszabályzó gombbal 2 állítható. A höfokszabályzó a höfokskálán lévő "0" pozícióban kikapcsolt állapotban van.
A fagyasztótéri hömérséklet csökkentéséhez forgassa el a höfokszabályzót az óramutató járásával megegyező irányba.
A gyártó azt ajánlja, hogy a hőfokszabályzó “3”-as pozíciójában használja a készüléket.
Amikor felgyullad a zöld lámpa 6, akkor ez azt jelzi, hogy a készülék az elektromos hálózatra van csatlakoztatva. Ha egyidejűleg a piros jelzőlámpa 5 is viágít, akkor ez azt jelenti, hogy:
a) A fagyasztó egy hosszabb idejű kikapcsolást követően került bekapcsolásra, vagy először kapcsolta be, vagy leolvasztás után kapcsolta vissza, vagy áramszünet volt.
b) A fagyasztótéri ajtót nyiva hagyta, vagy túl hosszú ideig tartotta nyitva.
c) Nagy mennyiségű friss élelmiszert pakolt be.
d) A fagyasztó meghibásodott, pl. ha a piros lámpa 6 óra után sem alszik ki, bár hallani a kompresszor futásának a hangját, vagy a kompresszor nem kapcsol be. Ilyenkor forduljon a szervizhez (előtte az előbbiekben felsoroltakat ellenőrizze).
Az 1-es kapcsolóval lehet a készüléket “FAGYASZTÁS” (sárga jelzőlámpa 4 világít), vagy “TÁROLÁS” üzemmódba (sárga jelzőlámpa 4 nem világít) kapcsolni.
“FAGYASZTÁS” üzemmódban a motor kompresszor folyamatosan üzemel, ezért ebben az üzemmódban 3 napnál hosszabb ideig a készülék nem üzemeltethető (ellenkező esetben leég a motor).
Élelmiszerek fagyasztása és tárolása
Az élelmiszerek első bepakolását megelőzően a készüléket “FAGYASZTÁS” üzemmódba kell kapcsolni 24 órára.
A fagyasztásra elókészített élelmiszereket a “FAGYASZTÓ” polcokra kell helyezni.
- Az élelmiszereket úgy kell bepakolni, hogy ne fagyjanak egymáshoz.
Az egyszerre lefagyasztandó mennyiség nem haladhatja meg a 24 kg-ot. Ha ezt a mennyiséget túllépi, akkor a kompresszor túlmelegedhet.
24 óra eltelte után a lefagyasztott élelmiszereket helyezze át a “TÁROLÓ” részbe. Ezt követően ismét lefagyaszthat friss élelmiszereket.
A fagyasztó normál működése érdekében egy legalább 2,5 cm-es rést kell hagyni az alsó elpárologtató polc és az élelmiszer tartó 10 között.
A fagyasztótér jobb höfokstabilitása érdekében a jégakkukat 7 a felső polcon kell tartani. A jégakkuk egy rövidebb áramszünet esetén is biztosítják a megfelelő hőmérsékletet.
Célszerű a teljes fagyasztandó élelmiszer mennyiséget adagokra szétosztani, mert ezzel gyorsíthatja a fagyasztási folyamatot és javíthatja a fogyaszthatóságukat.
A fagyasztáshoz polietilén föliát, alumínium föliát, vagy közepes műanyag edényeket használjon. Mindegyik csomagolásra írja rá az élelmiszer nevét és a bepakolás, illetve eltarthatóság dátumát.
A fagyasztó hosszabb idejű kikapcsolása esetén (pl. leolvasztás, vagy áramszünet – max. 17 óra) az élelmiszerek eltarthatósági ideje rövidebb lesz. Ilyenkor nem szükséges leolvasztani a fagyasztót, hanem inkább próbálja meg nem nyitogatni az ajtót.
Jégkészítés
A gyártó egy speciális jégkészítő tálcát 11 mellékel a készülékhez. Töltsön bele vizet, majd helyezze bármelyik polcra, kivéve a tartót 9. Jégkocka bármilyen üzemmódban készíthető.
Ha gyorsan akar jeget készíteni, akkor a tálcát 11 a “FAGYASZTÁS” felületre tegye és kapcsolja be a “FAGYASZTÁS” üzemmódot.
IA jégkockák könnyen szétválaszthatók, ha a tálcát 5 percig szobahőmérsékletn hagyja.
A fagyasztó leolvasztása
A fagyasztót le kell olvasztani, ha a jégréteg vastagsága eléri a 3-5 mm-t.
A jégréteg kedvezőtlen hatással van a fagyasztó működésére.
A fagyasztó leolvasztásához hajtsa végre a következőket:
■ Húzza ki a csatlakozó dugót a konnektorból;
- Pakolja ki az élelmiszereket egy tartóba és vastag ruhával takarja le, majd tegye hűvös helyre;
- Húzza ki a fagyasztó alján lévő dugót. A dugó 10-20 perc után könnyebben kihúzható;
■ Tegyen egy tálcát a fagyasztó alá, hogy összegyjtse az olvadékvizet;
■ Hagyja nyitva az ajtót.
A leolvasztás után forró, szappanos vízzel kívül-belül tisztítsa meg a készüléket, majd törölje szárazra és hagyja szellőzni.
Figyelem!
Ne használjon a tisztításhoz alkohol tartalmú folyadékot.
A rozsdamentes acél felületeket kizárólag ilyen anyag tisztításához gyártott szerrel tisztítsa.
A FELHASZNÁLÓ ÁLTAL ELHÁRÍTHATÓ HIBÁK
| Zavarok Lehetsége | okok és megoldások |
| A hálózatra csatlakoztatás után nem gyullad fel a zöld lámpa. | Nincs feszültség a konnektorban, vagy nem érintkezik a dugó és az aljzat.Ellenőrizze a dugót és konnektorhiba esetén próbálja meg más helyre csatlakoztatni a készüléket. |
| Megnövekedett a zajszint | Ellenőrizze, hogy a készülék- vízszintben áll-e a talajon;- nem érintkezik-e valamivel. |
| Az ajtó nyitása közben kijön a gumitömítés. | Illessze a gumitömítést a helyére a belső részének a megnyomásával. Ha a tömítés csak olajos folyadékkal szennyezett, akkkor a visszanyomás előtt meg kell tisztítani és mosogatószerrel zsírtalanítani kell. Utána törölje szárazra és nyomja a helyére. |
| A piros jelzőlámpa állandóan világít. | Túl hosszú ideig tartotta nyitva a fagyasztó ajtaját.Túl sok friss élelmiszert pakolt be.A felső szellőzőnyílások eltömödtek.Túl sok por rakódott a kondenzátorra 15 és a kompresszorra 16.Tartsa be az előírt követelményeket. |
| Magas a készülékben a hömérséklet. | Túl sok meleg ételt pakolt be.Túl hosszú ideig tartotta nyitva az ajtót. |
| Párásodik a készülék külső felülete | Magas a helyiségben a relatív poáratartalom (70 % felett). |
A fagyasztó csak függőleges pozícióban szállítható.
A szállítás alatt a fagyasztónak rögzített állapotban kell lennie, hogy elkerülhető legyen a károsodása.
FIGYELEM!

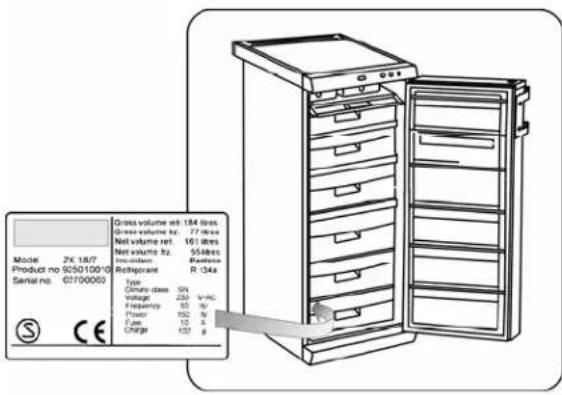

Amikor szükségessé válik a készülék javítása, akkor mindig hivatkozzon az alábbi címkén látható információra.
