MANUAL DE UTILIZARE ZFU 25 O ZANUSSI
Congelatorul vertical ZFU 250 este un congelator bazat pe un compresor vertical conceput pentru congelarea si depozitarea prelungita a produselor alimentare si pentru producerea de gheata.
Congelatoarele fac parte din clasa climatica de temperatura "N" si sunt concepute pentru a fi utilizate in conditii casnice in locatii in care temperatura mediului ambiant este +16°C si +32°C.
Acest congelator indeplineste toate cerintele la zi pentru frigiderele/congelatoarele pentru uz casnic si dispositiveele electrice.
Agentul de refrigerare si de suflare nu sunt daunatoare mediului inconjurator – nu contin componente care sa atace stratul de ozon.
- Aparatul utilizeaza agent refrigerant R600a.
Deoarece tehnologia constructiva a gamei noastre de congelatoare se imbunatateste in mod continuu, este posibil sa fie introduse mici schimbari fara vreo mentiune speciala in aceste instructiuni.
ATENTIE! MODUL DE CONGELARE (LUMINA GALBENA SE APRINDE PE ECRANUL CONGELATORULUI) POATE OPERA PENTRU MAXIM 3 ZILE. NERESPECTAREA ACESTUI AVERTISMENT POATE CONDUCE LA ARDEREA COMPRESORULUI MOTORULUI.
! Acest manual de instructiuni contine informatii pentru a minimiza impactul asupra mediului ambiant.
NOTA IMPORTANTA INDEPARTAREA AMBALAJULUI DE TRANZIT

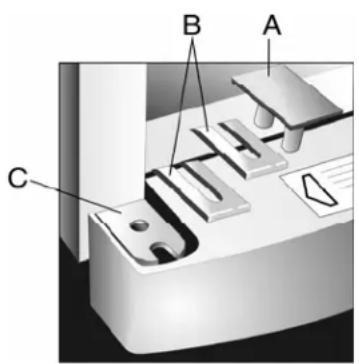

INAINTE DE A UTILIZA APARATUL PENTRU PRIMA OARA, INDEPARTATI DOPUL DE PROTECTIE "A", SCOATETI TOATE AMBALAJELE DE TIP "B", SI APOI PUNETILE LA LOC IN ORIFICIUL "C"
Pregatirea pentru utilizare
Platforma pentru transport este realizata din polistiren expandat. Indepartati benzile adezive de pe laterale, ridicati congelatorul si scoateti platforma. Scoateti insertul de deasupra usii.
Pentru a facilita auto-inchiderea usii, in timp ce ajustati picioarele, impingeti usor frigiderul spre spate. Este extrem de important ca toate picioarele sa fie asezate uniform pe podea.
In cazul in care mutati congelatorul in alt loc, ridicati partea din fata astfel incat picioarele sa nu
zgarie podeaua.
Luati doua suporturi 1 din pachet si introduceti-le in locasurile 2 din partea din spate a suprafetei top-ului.
Stecherul congelatorului trebuie sa fie conectat in mod corespunzator la o priza fixa, stationara, prevazuta cu un contact corespunzator. Priza trebuie sa fie prevazuta cu o impamantare corespunzatoare.
- Congelatorul este prevazut cu un cablu de alimentare special. Acesta trebuie schimbat cu unul identic iar inlocuirea acestuia trebuie efectuata doar de catre producator sau de catre un agent agreat de producator.
- Dupa instalarea aparatului stecherul trebuie sa ramana accesibil.
Pastrati partea din spate a congelatorului libera de praf utilizand o perie moale sau un aspirator cel putin o data pe an.
Nu plasati vase ce contin lichid pe partea superioara a aparatului deoarece aceasta se poate prelinge pe componentele electronice ale aparatului.
Nu plasati aparate electrice pentru incalzit (fiare de calcat, radiatoare, gratare si altele) pe suprafata superioara a aparatului.
In cazul reciclarii aparatului trebuie luate in considerare cerintele nationale referitoare la reciclarea agentului de refrigerare si a gazului de izolare. Va rugam sa contactati autoritatile locale inainte de a recicla aparatulul.
ATENTIE!
- Pastrati fantele de ventilare ale aparatului sau ale corpului de bucatarie in care este incorporat neobstructionate.
- Nu utilizati dispositive mecanice sau alte mijloace pentru a accelera procesul de decongelare.
- Nu deteriorati circuitul de refrigerare.
- Nu utilizati aparate electrice in interiorul compartimentelor pentru depozitarea alimentelor.
- Dupa oprirea aparatului (in timp ce il curatati, il mutati in alt loc si asa mai departe), poate fi pornit din nou numai dupa 15 minute.
- Nu atingeti bratele stecherului dupa ce ati oprit aparatul.
Atunci cand decongelati sau curatati congelatorul, nu uitati sa il deconectati de la sursa de alimentare cu energie electrica.
Nu depozitati ustensile de sticla (sticle cu dop sau borcane) ce contin lichide carbogazoase (de ex. Bauturi carbogazoase) in congelator deoarece acestea pot exploda.
- Nu este recomandabil sa utilizati alimente in stare rece, direct din congelator.
Informatie:
- Lasati usa congelatorului deschisa in cazul in care acesta urmeaza sa nu fie utilizat o perioada mare de timp.
- In cazul in care vindeti sau transferati acest congelator, informati noul utilizator ca acest aparat contine agent de izolare – ciclopentan si agent de refrigerare R 600a.

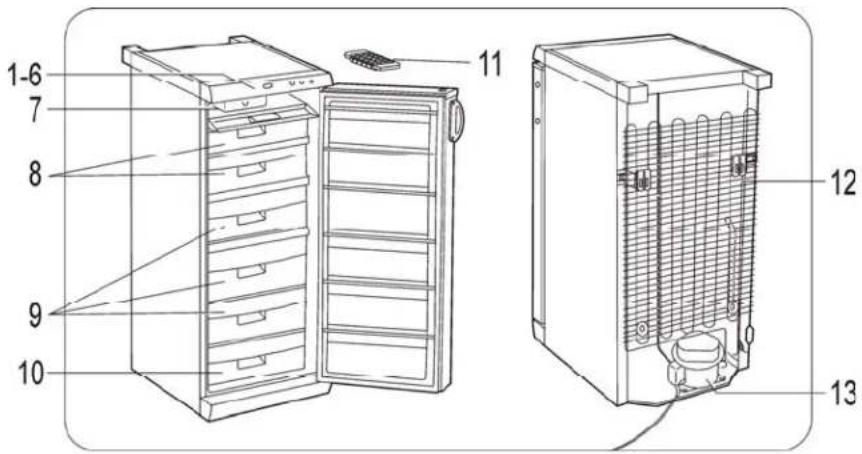

COMPONENTE CONGELATOR
In interiorul congelatorului sunt doua zone: "congelare" si "depozitare".
| 1-6 Panoul frontal al suprafetei superioare cu elemente de control | |
| 7 | Accumulator frig |
| 8 | Usa batanta |
| 9 | Container |
| 10 | Container |
| 11 Tava pentru gheata | |
| 12 Condensator 56 | |
| 13 | Compresor |
PARAMETRII TEHNICI NOMINALI
| Model | ZFU |
| Volum net, L 205 | |
| Latime (mm) | 600 |
| Inaltime (mm) 1450 | |
| Adancime (mm) 600 | |
| Clasa de eficienta energetica conform directivei 94/2 EC | A |
| Consum de energie: kWh/24 h | 0,73 |
| kWh/pe an | 266 |
| Capacitate de congelare, kg/24h 24 | |
| Greutate, kg 60 | |
| Numar de compresoare 1 | |
| Agent de refrigerare R600a |
250

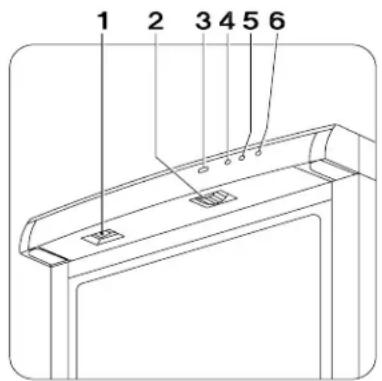

Dispositive de control si semnale luminoase
1 – mod de pornire al “congelarii”:
"congelare" ON (pornita), "congelare" OFF (oprita) ("DEPOZITARE");
2 - buton termostat;
3 - scala - (a termostatului);
4 - led semnal galben - S(congelare)
(lumini in modul congelare);
5 – led lumina rosie- (atentie)
6 – led semnal verde - sursa).
(conectarea la
Spatiul total necesar pentru utilizarea congelatorului

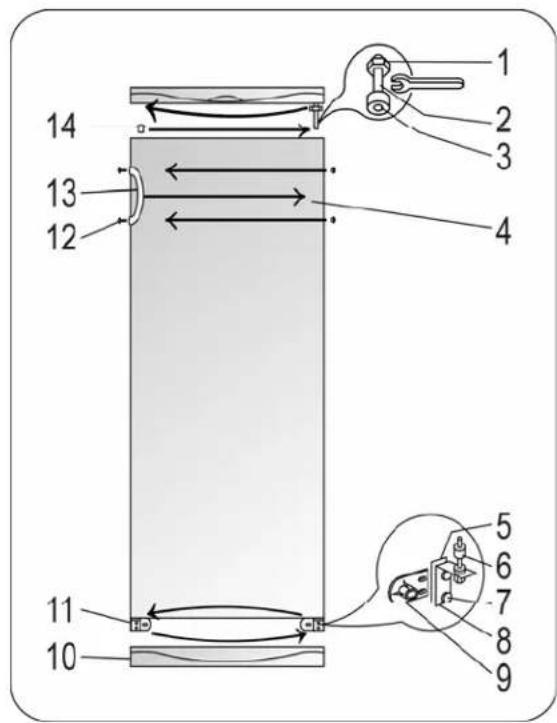

Cum sa schimbati modul de deschidere al usii:
In acest scop exista un set de dopuri in punga de polietilena IMPORTANT: Nu lasati aparatul pe podea atunci cand schimbati usa.
- Indepartati capacul de la baza 10;
- Defiletati cele doua suruburi 7 si indepartati ornamentul de la baza 8 impreuna cu piulitele 6 de pe ax si distantierul 5;
- Indepartati usa 4;
- Defiletati axul 2 impreuna cu piulita 1 si piulitele 3 de la ornamentul superior si infiletati tot acest set pe partea stanga a usii;
- Mutati dopul 14 pe partea dreapta;
- Montati usa pe axul 2;
- Inainte de a defileta ornamentul 11 si de a-l schimba cu ornamentul de la baza 8 impreuna cu un set de piulite si distantiere), introduceti axul ornamentului in usa;
- Consolele 9 care sunt pozitionate sub consolele 11 si 8 raman pe pozitiile lor;
- Montati carcasa de la baza 10.
Locatia congelatorului
Congelatorul trebuie plasat intr-o incapere uscata, bine ventilata. Nu este recomandabil sa plasati congelatorul in apropierea surselor de caldura (boilere, radiatoare si asa mai departe) sau in lumina directa a razelor soarelui. In cazul in care nu reusiti sa selectati un alt loc, utilizati un panou izolant. Aparatul nu trebuie sa intre in contact cu tevi pentru incalzire, tevi de gaz sau alte conducte sau dispositive de incalzire.
Ventilarea
IMPORTANT! Pastrati fantele pentru ventilare neobstructionate atat in cazul in care utilizati frigiderul neincorporat cat si in cazul in care il utilizati incorporat.
In cazul in care usile aparatului se inchid greu, este necesar sa schimbati garnitura usii. In cazul in care usa nu se inchide corect, temperatura din congelator creste si consumul de energie creste la randul sau.
Atentie. Nu acoperiti fantele din partea din spate a suprafetei aparatului.
Dispositive de control si semnale luminoase
Temperatura congelatorului este ajustata prin intermediul butonului pentru controlul termostatului 2. Termostatul se opreste in momentul in care butonul este adus la pozitia "0" de pe scala termostatului. In cazul in care rotiti butonul de control in sensul acelor de ceasornic se reduce temperatura in interiorul compartimenului.
Este recomandat sa utilizati congelatorul in momentul in care termostatul este in pozitia "3".
In momentul in care lumina verde indicatoare 6 se activeaza inseamna ca congelatorul este conectat la sursa de alimentare cu energie electrica. In cazul in care lumina indicatoare galbena 5 se activeaza, indica faptul ca:
a) Congelatorul a fost oprit pentru o perioada indelungata, de ex. congelatorul este pornit pentru prima oara, sau dupa decongelare sau dupa o pana de curent.
b) Usa congelatorului a fost lasata deschisa sau a fost deschisa cu o frecventa ridicata.
c) A fost incarcata o cantitate prea mare de alimente necongelate.
d) Sistemul de congelare s-a defectat, de ex. lumina rosie nu se stinge dupa 6 ore chiar daca compresorul se aude functionand sau daca compresorul nu a pornit. In acest caz trebuie sa contactati service-ul (dupa ce mai intai v-ati asigurat ca ati efectuat verificarile enumerate mai sus).
Intrerupatorul 1 este furnizat pentru pornirea congelatorului fie in modul "CONGELARE" (lumina galbena 4 este aprinsa) sau in modul "DEPOZITARE" (lumina galbena semnal 4 se dezactiveaza).
Motorul compresorului functioneaza in mod constant in modul "CONGELARE" de aceea congelatorul nu trebuie sa functioneze in modul "CONGELARE" mai mult de 3 zile pentru a evita deteriorarea motorului.
Congelarea si depozitarea alimentelor
Inainte de a depozita alimentele in congelator, acesta trebuie sa fie pornit in modul "CONGELARE" timp de 24 de ore.
Alimentele proaspete gata pentru a fi congelate trebuie asezate uniform pe rafturi in zona "CONGELARE".
- Alimentele ce urmeaza a fi congelate nu trebuie sa le atinga pe cele congelate.
Masa unci incarcaturi nu trebuie sa depaseasca 24 kg. In cazul in care masa este depasita este posibil ca motorul compresorului sa se supraincalzeasca.
Dupa 24 de ore, alimentele congelate trebuie mutate in zona "DEPOZITARE", iar zona "CONGELARE" poate fi incarcata din nou cu alimente proaspete.
Pentru a asigura functionarea normala a congelatorului trebuie lasata o distanta de cel putin 2,5 cm intre raftul de jos al evaporatorului si alimentele din containerul 10.
Pentru o mai buna stabilitate a temperaturii in congelator, acumulatorii de frig 7 trebuie pastrati pe raftul superior. Acestia va vor ajuta sa pastrati temperatura necesara in timpul unei pene scurte de curent.
Este recomandabil sa divizati intreaga cantitate de alimente ce urmeaza a fi congelata in portii mici accelerand astfel procesul de congelare si facandu-le mai convenabile pentru consum. Film de polietilena, folie de aluminiu, sau containere de plastic pot fi folosite ca si mediu de ambalare. Fiecare pachet trebuie sa aiba o eticheta care sa indice denumirea alimentului, greutatea si data depozitarii.
In cazul in care congelatorul a fost oprit pentru o perioada mai lunga de timp – pentru decongelare, pierdere de tensiune, sau o scurta intrerupere a alimentarii cu energie electrica (pana la 17 ore) – termenul de depozitare al alimentelor congelate se scurteaza. In acest caz, nu este nevoie sa decongelati aparatul, incercati sa nu deschideti usa congelatorului.
Producerea de gheata
Tava speciala 11 va este oferita in scopul producerii de gheata. Trebui umpluta cu apa potabila si plasata pe orice raft exceptie facand containerul 9. Gheata poate fi produsa in orice mod in congelator.
In cazul in care doriti sa produceti gheata rapid, tava 11 trebuie sa fie pusa in zona "CONGELARE" si congelatorul trebuie sa fie pornit in modul "CONGELARE".
Bucatile de gheata pot fi separate cu usurinta daca le lasati la temperatura camerei pentru 5 minute.
Decongelarea aparatului
Congelatorul trebuie decongelat atunci cand grosimea stratului de gheata atinge 3 – 5 mm.
- Stratul de gheata are un efect advers asupra functionarii congelatorului.
Pentru a decongela aparatul, efectuati urmatoarele actiuni:
■ Deconectati frigiderul de la sursa de alimentare cu energie electrica;
- Indepartati alimentele, plasati-le in containere, acoperiti-le cu o carpa groasa si lasati-le intr-un loc rece;
- Scoateti dopul de la baza congelatorului. Acesta poate fi scos mult mai usor dupa 10 - 20 de minute;
- Puneti o tava sub congelator pentru a colecta apa provenita din topirea ghetto;
■ Lasati deschisa usa compartimentului.
Dupa decongelare, congelatorul trebuie spalat cu apa fierbinte sau sapun si solutie lichida pentru spalat, apoi sters si lasat sa se usuce.
Retineti.
- Nu curatati cu lichide ce contin alcool.
- Congelatoarele produse din otel inoxidabil trebuie sa fie curatate doar cu substante pentru curatat aceste suprafete.
DISFUNCTIONALITATI CE POT FI REMEDIATE DE CATRE DUMNEAVOASTRA
| Disfunctionalitatea Cauza posibila si modul de eliminare a acesteia | |
| Congelatorul este conectat la sursa de alimentare cu energie electrica dar lampa verde nu se aprinde. | Nu este curent la sursa de alimentare sau nu exista nici un contact intre stecher si priza. Verificati stecherul, incercati o alta priza. |
| Zgomot marit | Verificati daca:- aparatul este asezat la nivel pe o baza plana si ferma;- nu atinge nici un dispozitiv care vibreaza sau vreun corp de mobila din vecinatate |
| Atunci cand deschideti usa, cade garnitura | Va rugam sa puneti pe pozitie partea interioara a garniturii. In cazul in care garnitura este stropita cu substante uleioase, este necesara curatarea acesteia inainte de a o introduce in locas. De asemenea curatati si locasul cu detergent pentru spalat vase. Stergeti apoi si lasati sa se usuce inainte de a introduce garnitura. |
| Semnalul luminii rosii este aprins in mod constant | Usa congelatorului a fost lasata deschisa prea mult timp. Congelatorul este supraincarcat cu alimente proaspete. Fantele pentru ventilarea superioara sunt blocate.A fost acumulat prea mult praf pe condensatorul 15 si compresorul 16.Va rugam sa respectati cerintele din acest manual. |
| O temperatura ridicata in interiorul aparatului inseamna: | A fost incarcata o cantitate mare de alimente; usa a ramas deschisa mult timp, sau a fost deschisa mult prea des. |
| Pe suprafata aparatului apare condens | Umiditate relativ ridicata (peste 70 %). |
Congelatorul trebuie transportat doar in pozitie verticala. Fixati congelatorul in timpul transportului pentru a evita deteriorarea acestuia.
ATENTIE!

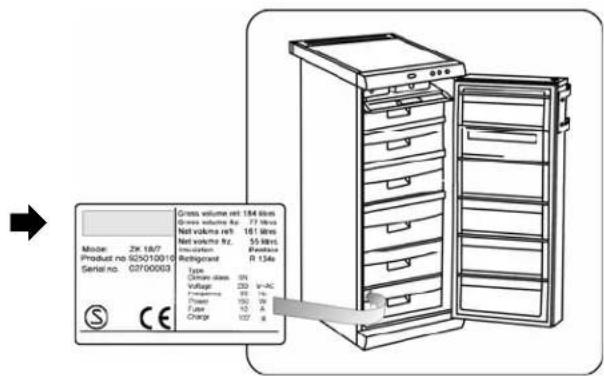

Atunci cand solicitati repararea aparatului dumneavoastra, nu uitati sa specificati informatia de pe eticheta de mai jos.
