| Terméktípus | Fagyasztószekrény |
| Modell | ZV 130 BO |
| Márka | Zanussi |
| Bruttó űrtartalom | 117 liter |
| Nettó űrtartalom | 100 liter |
| Méretek (Sz x M x Mé) | 550 x 850 x 600 mm |
| Tömeg | 39 kg |
| Éves energiafogyasztás | 281 kWh/év |
| Energiahatékonysági osztály | B |
| Fagyasztási teljesítmény | 16 kg/24 óra |
| Maximális tárolási idő hiba esetén | 25 óra |
| Maximális teljesítményfelvétel | 90 W |
| Feszültség / Frekvencia | 230 V / 50 Hz |
| Klímaosztály | SN, N, ST (+10°C és +38°C között) |
| Hűtőközeg | Izobután (R600a) |
| Fagyasztórekeszek száma | 4 (fagyasztótálca, jégtálcás rekesz, tárolórekeszek kosárral) |
| Hőmérsékletszabályzás | Forgógomb 0-7 fokozattal |
| Ellenőrző lámpák | Zöld (üzem), Piros (riasztás), Sárga (fagyasztókapcsoló aktív) |
| Fagyasztókapcsoló (gyorsfagyasztás) | Igen, sárga gomb folyamatos működéssel |
| Leolvasztás | Kézi leolvasztás műanyag kaparóval és olvadékvíz leeresztővel |
| Ajtó nyitásirányának átállíthatósága | Igen, bal oldalra átszerelhető |
| Tartozékok | Jégkocka tálca, műanyag kaparó, olvadékvíz leeresztő |
| Tisztítás | Langyos víz, enyhe tisztítószer, puha rongy |
| Garancia | 24 hónap (Ausztria) |
| Szerviz | Hivatalos szervizközpontok, eredeti alkatrészek |
Gyakran ismételt kérdések - ZV 130 BO ZANUSSI
Felhasználói kérdések a következőről ZV 130 BO ZANUSSI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fagyasztó PDF formátumban ingyenesen! Találja meg kézikönyvét ZV 130 BO - ZANUSSI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ZV 130 BO márka ZANUSSI.
HASZNÁLATI ÚTMUTATÓ ZV 130 BO ZANUSSI
Dvere nechajte otvorené.
A készülék üzembehelyezése és használatbavétele előtt kérjük, hogy gondosan olvassa el a kezelési tájékoztatót, amely biztonsági előirásokat, hasznos tudnivalókat, tájékoztatásokat és ötleteket tartalmaz. Ha a kezelési tájékoztatóban leirtaknak megfelelően használja a készüléket, akkor az megfelelő módon fog működni és az Ön legnagyobb megelégedését fogja szolgálni.
Az alábbi jelölések a könnyebb eligazodást segítik:
Biztonsági előírások
Ennél a jelképnél található figyelmeztetések és útmutatások az Ön és a készülék védelmét szolgálják.
Hasznos tudnivalók, információk
Környezetvédelmi tájékoztatások
Ötlet jelkép
Ennél a jelképnél ötleteket talál, amelyek az ételekkel és azok tárolásával kapcsolatosak.
A kezelési tájékoztató a környezeti hatások csökkentésére vonatkozó tájékoztatást is tartalmaz.
A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezötlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.
Tartalomjegyzék
Fontos információk a biztonságról .....42
Általános biztonsági előírások....42
Gyermekekkel kapcsolatos biztonsági előirások.....42
Az üzembehelyezésre vonatkozó
biztonsági előírások 42
Izobutánra vonatkozó biztonsági előírások....42
Az üzemeltető figyelmébe 43
Általános tájékoztatás....43
A készülék leírása, főbb részei 43
Kapcsoló- és jelzőberendezés....44
A készülék kezelése 44
Használatbavétel 44
Hőmérsékletszabályozás 44
Fagyasztás 44
Tárolás....44
Jégkockák készítése....45
Hasznos tudnivalók és tanácsok....45
Ötletek és gondolatok....45
Így lehet energiát megtakarítani: 45
Szekrény és környezet 45
Karbantartás....45
Leolvasztás....45
Rendszeres tisztítás 46
Használaton kívüli készülék 46
Hibaelháritás 46
Az üzembehelyező figyelmébe .....47
Müszaki adatok 47
Tartozék jegyzék 47
A készülék üzembehelyezése....47
Szállítás, kicsomagolás....47
Tisztítás....47

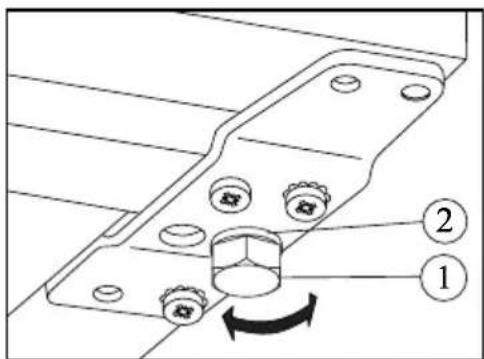

Elhelyezés....47

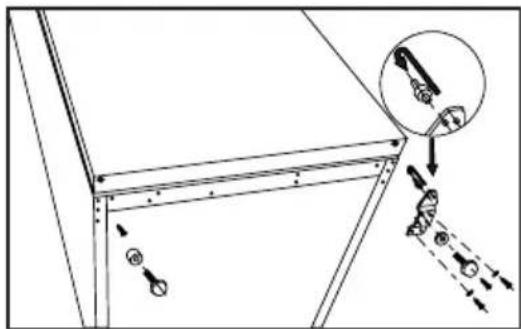

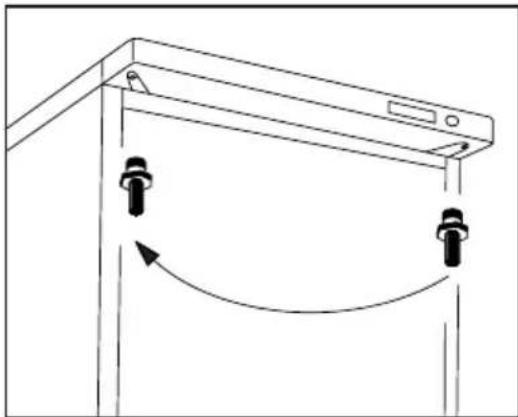

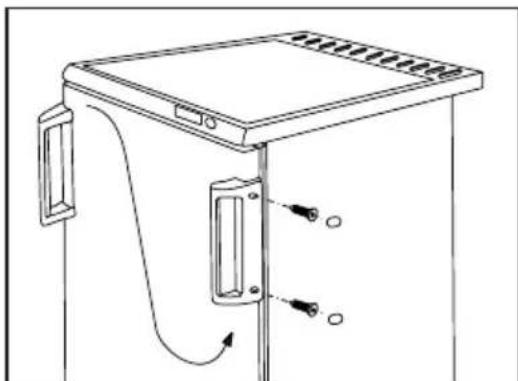

Ajtónyitásirány változtatása 48
Villamos csatlakozás 49
Tárolási idő táblázat 49
Jótállás és szerviz....50
Garanciafeltételek 50
Szerviz és pótalkatrészek 50
Az Electrolux Csoport a világ legnagyobb konyhai, fürdőszobai, tisztító és szabadteri készülékeket gyártó vállalata. Több mint 55 millió Electrolux csoport által forgalmazott terméket (többek között hütőszekrényeket, tűzhelyeket, porszívókat, láncfűrészeket és fúnyíró gépeket) adnak el évente mintegy 14 milliárd dollár értékben a világ több mint 150 országában.
Fontos információk a biztonságról
Általános biztonsági előírások
- Örizze meg ezt a kezelési tájékoztatót és az költözéskor vagy tulajdonosváltáskor kísérje a készüléket.
- A készüléket csak élelmiszerek fagyasztására, tárolására, normál háztartási és kizárólag e kezelési tájékoztató szerinti használatra tervezték.
- A szervizelést, javításokat - beleértve az elektromos csatlakozó kábel javítását és cseréjét - a gyártó által feljogosított márkaszerviz végezze. A javításhoz csak az általuk szállított pótalkatrészek használhatók. Ellenkező esetben a készülék károsodhat vagy egyéb anyagi kár, illetve személyi sérülés keletkezhet.
- A készülék csak akkor feszültségmentes, ha a villásdugót kihúzta a dugaszoló aljzatból. Ezért tisztítás, karbantartás, leolvasztás előtt mindig húzza ki a villásdugót (de ne a kábelnél fogva). Ha a dugaszoló aljzat nehezen hozzáférhető helyen van, akkor a villamos hálózat lekapcsolásával kapcsolja ki a készüléket.
- Nem szabad a hálózati csatlakozó kábelt megtoldani!
- Győződjön meg, hogy a készülék hátoldalán található hálózati csatlakozó kábel mechanikai sérüléstől mentes legyen!
- A sérült hálózati csatlakozó túlmelegedhet és tüzet okozhat!
- Ügyeljünk, hogy az elektromos csatlakozó kábelre semmilyen tárgy ne kerüljön, ill. a kábel ne kerülhessen a készülék alá.
- Rövidzárlat és tüz keletkezhet.
- Áramtalanításkor a villásdúgót a csatlakozó aljzatból a villásdugó megfogásával húzzuk ki!
- A kábel sérülése rövidzárlatot, tüzet és/vagy áramütést okozhat.
- A sérült hálózati csatlakozó kábelt, kizárólag, a gyártó által feljogosított márkaszerviz képviselője cserélheti le.
Csak szakszerüen rögzített csatlakozó aljzathoz csatlakoztassuk a készüléket!
- Áramütés vagy tüz keletkezhet.
- A belső világítás burája nélkül a készüléket üzemeltetni tilos!
- Tisztitáskor, leolvasztáskor, fagyasztott ételek vagy jégtál kiemelésekor ne használjon éles, hegyes vagy kemény eszközöket, mivel ezek a hütőrendszer sérülését okozhatják.
- Ügyeljen arra, hogy folyadék a hömérsékletszabályozóhoz, illetve a kapcsoló- és jelzőberendezéshez ne kerüljön.
- A jeg és a fagylalt fagyási sérüléseket okozhat, ha közvetlenül a készülékböl való kivétele után fogyasztja.
- A fagyasztott élelmiszert felolvadás után újra lefagyasztani nem szabad, azt minél előbb fel kell használni.
-
A gyorsfagyasztott (mirelite) élelmiszerek esetében mindig gondosan kövesse a gyártónak az eltartási időre vonatkozó ajánlásait.
-
Tilos bármilyen elektromos fütőkészülékkel, vagy vegyi anyaggal meggyorsítani a leolvasztást!
- Forró lábast ne érintsen a fagyasztószekrény műanyag részeihez.
- Éghető gázt és folyadékot ne tároljon a készülékben, mert robbanásveszélyes.
- Ne tegyen szénsavas, illetve palackozott italokat és befötteket a fagyasztószekrénybe.
Gyermekekkel kapcsolatos biztonsági előírások
- Ne hagyja, hogy gyermekek a készülék csomagolóanyagával játsszanak. A műanyag fólia fulladásveszélyt okozhat.
- A készüléket felnőtteknek kell kezelniük. Ügyeljen arra, hogy gyermekek ne játsszanak a készülékkel, illetve annak szabályzó részeivel.
- Ha a készüléket a későbbiekben nem kívánja használni, akkor húzza ki a villásdugót a dugaszoló aljzatból, vágja el a hálózati csatlakozó kábelt (lehetőleg minél közelebb a készülékhez) és szerelje le az ajtót. Így megakadályozható, hogy játszó gyermekek áramütést szenvedjenek vagy bezárják magukat a készülékbe.
Az üzembehelyezésre vonatkozó biztonsági előírások
- Tegye a készüléket fal mellé, hogy elkerülje a meleg részek (kompresszor, kondenzátor) érintését, illetve megfogását, megelőzve ezzel az esetleges égési sérüléseket.
- Ügyeljen arra, hogy a készülék mozgatásakor a villásdugó ne legyen a dugaszoló aljzatban.
- A készülék elhelyezésekor figyeljen arra, hogy azt ne helyezze az elektromos csatlakozó kábelre.
- A készülék körül legyen megfelelő levegőáramlás, ennek hiánya túlmelegedéshez vezet. A megfelelő levegőáramlás elérése érdekében kövesse az üzembehelyezésre vonatkozó utasításokat.
Izobutánra vonatkozó biztonsági előírások
Figyelmeztetés
- A készülék hűtőközege izobután (R 600a), amely fokozottan tűz- és robbanásveszélyes.
- A készülék burkolatában vagy a beépítési szerkezetben lévő szellőző- nyilásokat szabadon kell tartani!
- A fagymentesitő eljárás gyorsítására nem szabad más mechanikai vagy egyéb eszközöket használni, mint amelyeket a gyártó ajánl.
- A hütökört nem szabad megrongálni.
- A készülék élelmiszertároló részeinek a belséjeben nem szabad villamos készülékeket használni. kivéve a gyártó által ajánlott típusúakat.
Élet- és vagyonbiztonsági szempontból tartsa be a kezelési tájékoztató előírásait, mert
ennek elmulasztásából származó károkért a gyártó semminemű felelősséget nem vállal.
Az üzemeltető figyelmébe
Általános tájékoztatás
A készülék hivatalos megnevezése „háztartási fagyasztószekrény“. A készülék ennek megfelelően fagyasztott, mélyhütött ételek tárolására, a kezelési tájékoztatóban megadott mennyiségű áru házi fagyasztására és jégkészítésre is alkalmas.
A készülék különféle klimaosztálynak megfelelő hömérséklethatárok között teljesítheti a szabványok előírásait.
A klímaosztály betűjele az adattáblán található.

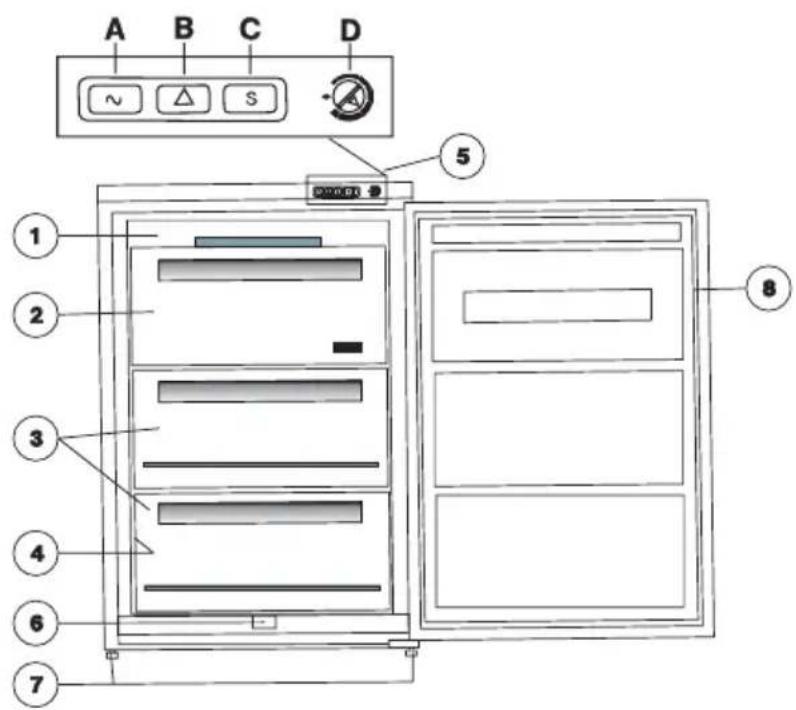

A készülék leírása, főbb részei
- Fagyasztó tálca
- Fagyasztó rekesz (jégtállal)
- Tároló rekeszek (kosarak)
- Adattábla
- Kapcsoló- és jelzőberendezés
A) Zöld jelzőlámpa
B) Piros jelzölámpa
C) Sárga jelzőlámpa és fagyasztó kapcsoló
D) Hömérsékletszabályozó forgatógomb
- Olvadékvíz kivezető
- Állítható lábak
- Ajtótömítő profil

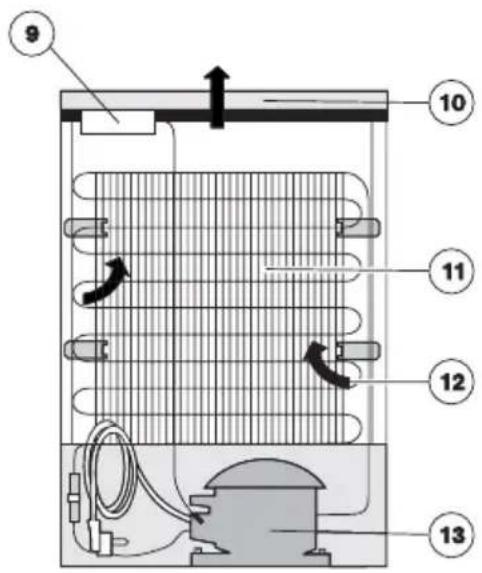

- Hőmérsékletszabályozó
- Szellőzörács
- Kondenzátor
- Levegőáramlás iránya
- Kompresszor

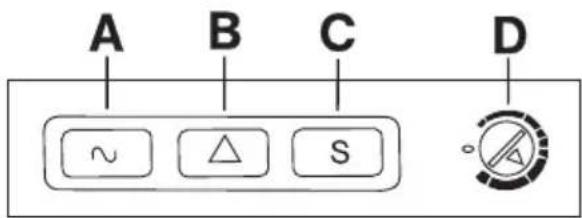

Kapcsoló- és jelzőberendezés
A kapcsoló- és jelzőberendezés használatát lásd a "Használatbavétel", a "Hőmérsékletszabályozás", illetve a "Fagyasztás" c. fejezetekben.
Részei:
A) Zöld jelzőlámpa
Ez a lámpa akkor világít, ha a készülék feszültség alatt van, azaz a villásdugó a dugaszoló aljzatban van.
B) Piros jelzőlámpa
A készülék belső terében uralkodó hőmérséklet függvényében kapcsol be.
Rövid ideig világít a készülék bekapcsolásakor, friss élelmiszer behelyezésekor, illetve ha a hömérsékletszabályozó forgatógombot az alacsonyabb hömérsékletnek megfelelő irányba forgatta el.
Tartósan világít, ha a szekrény belső terében a hőmérséklet túl magas (meleg élelmiszerrel való túlterhelés, vagy nyitva maradt ajtó esetén, illetve akkor, ha az ajtótömitő profil nem zár megfelelően), esetleg a készülék meghibásodott.
C) Sárga jelzölámpa és fagyasztó kapcsoló
A kapcsoló bekapcsolt állapotában (benyomva kiugrik és világít) a kompresszor állandóan üzemel és ezáltal biztosítja a fagyasztáshoz szükséges - a készülék által elérhető - leghidegebb belsötéri hőmérsékletet.
D) Hőmérsékletszabályozó forgatógomb
A készülékben uralkodó hömérséklet beállitására, illetve változtatására szolgál.
A készülék kezelése
Használatbavétel
Csatlakoztassa a villásdugót a dugaszoló aljzatba.

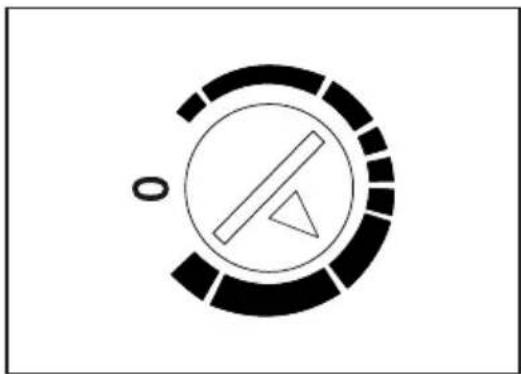

A hömérsékletszabályozó forgatógombot az ábrának megfelelően forgassa el. Ekkor világítani kezd a piros jelzőlámpa, beindul a kompresszor, s hamarosan megkezdődik a hűtés.
Amikor a piros jelzőlámpa kialszik a hőmérséklet megfelelő, és a készülék alkalmas mélyhűtött, gyorsfagyasztott élelmiszerek tárolására.
Hömérsékletszabályozás
A hőmérsékletszabályozó a beállítástól függően hosszabb-rövidebb időre automatikusan megszakítja, majd újra indítja a készülék működését és ezáltal biztosítja a kívánt hőmérsékletet.
Beállítása a hömérsékletszabályozó forgatógomb elfordításával - célszerűen pénzármével - lehetséges. Az óramutató járásával megegyező irányba forgatva a hütés egyre intenzívebb.
A készülékben -18 °C, illetve ennél alacsonyabb hömérséklet érhető el, ha a hömérsékletszabályozó forgatógombot az ábra szerint állítja be.
A hömérsékletszabályozó kikapcsolható („O“ helyzet), mely egyúttal a kompresszor áramkörének megszakítását, tehát a hűtés leállítását is jelenti.
A fagyasztószekrényben kialakult hömérsékletet a hömérsékletszabályozó állásán és a környezeti hömérsékleten kívül befolyásolja még az ajtónyitások gyakorisága és a berakott élelmiszerek mennyisége stb.
A hömérsékletszabályozó maximális állása mellett - megnövekedett terhelés, pl. kánikula esetén - a kompresszor folyamatosan működhet. Ez a készüléket nem károsítja.
Fagyasztás
A különböző élelmiszerek fagyasztását a megfelelő előkészítések után mindig a fagyasztórekeszben végezze.
Kisebb mennyiségü élelmiszer fagyasztása elött kb. 4 órával, nagyobb mennyiségü áru esetén kb. 24 órával a fagyasztó kapcsolót nyomja be (benyomva kiugrik és világít). Ekkor a kompresszor állandóan üzemel a fagyasztáshoz szükséges hőmérséklet eléréséhez.
Helyezze be a fagyasztandó élelmiszert és üzemeltesse a készüléket a leírt módon kb. 24 órán keresztül.
Ezek után nyomja be ismét a fagyasztó kapcsolót (sárga jelzőlámpa kialszik és a kapcsoló eredeti helyzetébe kerül vissza).
A fagyasztó tálca kisebb méretű gyümölcsök (málna, eper, ribizli stb.) fagyasztására alkalmas. A gyümölcsöt csomagolás nélkül vékony rétegben kell a tálcába tenni. A fagyasztás befejezése után lehet azokat csomagolni és szortírozni, majd a tároló rekeszekbe helyezni.
Tárolás
A lefagyasztott élelmiszereket a fagyasztás befejezése után célszerű a tárolórekeszekbe (kosarakba) átrakni,
helyet biztosítva a fagyasztórekeszben egy újabb fagyasztás számára.
A már tárolt élelmiszert egy közbenső fagyasztás nem károsítja.
Jégkockák készítése
Jégkockák készítéséhez a mellékelt jégtálat töltse meg vízzel és helyezze a fagyasztó rekeszbe. A jégkészítés ideje lecsökkenthető a jégtál aljának megnedvesítésével.
Az elkészült jegkockákat úgy veheti ki a tálból, hogy arra vizet csorgat, majd a tálat enyhén megcsavarja, vagy megütögeti.
Hasznos tudnivalók és tanácsok
A fagyasztószekrény ajtajának nyitása, majd zárása után a szekrény belső terében a mély hömérséklet miatt vákuum keletkezik. Ezért az ajtó zárása után várjon 2-3 percig - ha újra nyitni akarja - amíg a belső nyomás kiegyenlítődik.
- Ügyeljen arra, hogy fagyasztószekrényét olyan hömérsékletszabályozó állásban üzemeltesse, hogy a belső tér hömérséklete soha ne emelkedjen -18 °C fölé, ugyanis ennél magasabb hömérséklet a fagyasztott élelmiszerek károsodását okozhatja.
- Célszerű naponta meggyőződni a készülék hibátlan működéséről, az esetleges meghibásodás időben való észlelése, a fagyasztott élelmiszerek romlásának megelőzése érdekében.
Ötletek és gondolatok
Ebben a fejezetben értékes ötleteket és gondolatokat kaphat a készülék használatához, hogy a lehető legkisebb legyen az energiafogyasztás és környezetinformációval is szolgálunk.
Igy lehet energiát megtakarítani:
- Kerülje a készülék elhelyezését napos helyen, illetve höforrás közelében.

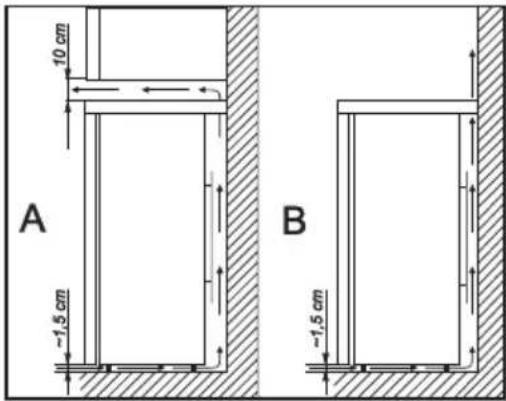

- Ügyeljen a kondenzátor és kompresszor jó szellözésére, ezért a levegőáramlás útját ne zárja le.
- Csomagolja az élelmiszereket szorosan záró edénybe, fóliába, hogy elkerülje a szükségtelen dérképzödést.
- El kell kerülni, hogy a fagyasztó rekeszben a behelyezett áru érintkezésbe kerüljön a már lefagyasztott élelmiszerrel.
- Kerülje az ajtó hosszú idejű és szükségtelen nyitogatását.
- Meleg ételt csak szobahömér sékletre hütve tegyen a készülékbe.
• A kondenzátort tisztán kell tartani.
Szekrény és környezet
Az Ön által vásárolt készülékkel egy olyan háztartási fagyasztószekrény birtokába jutott, amely mind a szigetelőanyag előállításához szükséges anyagok, mind hűtőközegét tekintve környezetbarát anyagot tartalmaz, igy az a Földet körülvevő ózonréteget semmilyen formában sem kárositja.
Környezetbarát készülék vásárlása esetén a gyártó felajánlja a termékkörbe tartozó bármely használt készüléknek a fogyasztó lakhelyén történő térítésmentes visszavételét az új készülék kiszállításával egyidőben. Gondoskodik annak elszállításáról, hasznosításáról, illetve környezetvédelmi szempontból biztonságos ártalmatlanításáról.
A cserekészülék elszállítására vonatkozó igényt az új készülék vásárlási helyén, azzal egyidőben az értékesítést bonyolító kereskedőnél lehet bejelenteni. A Gyártó kereskedelmi partnereivel kötött szerződésben biztosítja valamennyi értékesítési hely esetében a visszavétel lehetőségét és a fogyasztók értékesítéskor történő tájékoztatását.
Karbantartás
Leolvasztás
A készülék működésével együtt jár, hogy a belső tér nedvességtartalmának egy része dér-, illetve jégréteg formájában kicsapódik.
A vastag dér-, illetve jégrétegnek szigetelő hatása van, így rontja a fagyasztóteljesítményt, ami a belső tér hőmérsékletének emelkedésében, növekvő energiafogyasztásban, bizonyos rétegvastagságnál a fagyasztó rekesz ajtó nyitásának akadályozásában, esetleg ajtótörésben nyilvánul meg.

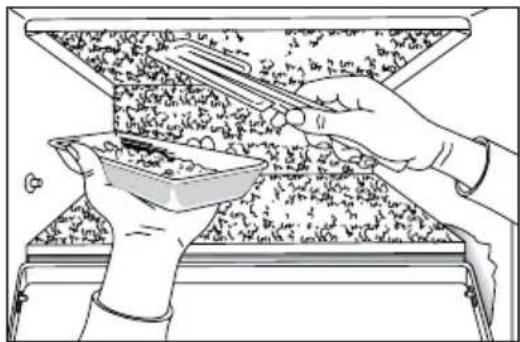

Kisebb mértékű dér- és jégképződés esetén a készülékhez mellékelt dérlapáttal lehetséges a keletkezett dér- és jégréteg lekaparása, illetve eltávolítása.
Az ábrán látható tálca a készüléknek nem tartozéka!
Ha a dér- és jégréteg olyan vastag, hogy azt dérlapáttal eltávolítani nem lehet, szükséges a leolvasztás. Ennek gyakorisága a használattól függően változik.
A leolvasztás menete:
Feszültségmentesítse a készüléket.
Szedje ki a fagyasztott élelmiszereket a készülékböl és helyezze azokat papírral, vagy ruhával bélelt kosárba és tárolja lehetőleg hűvös helyen, vagy pakolja át egy normal hűtőszekrény mélyhűtő rekeszébe, illetve normálterébe.
Az ajtót hagyja nyitva.
Az olvadékvizet időnként egy ruhával, vagy szivaccsal oldalirányban seperje le, ami a készülék alsó részében célszerűen kialakitott kivezető csatornában összegyúlik és onnan a következőképpen távolítható el:

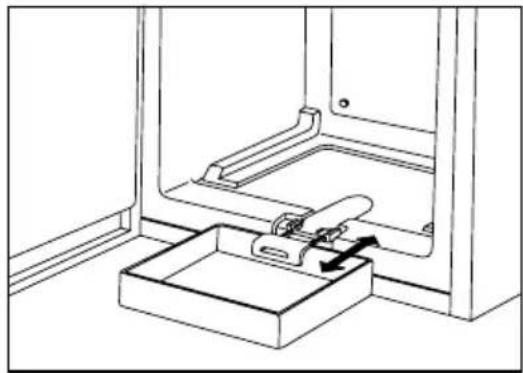

Helyezzen egy megfelelő magasságú tálcát a készülék elé. A készülék alsó középső részén található olvadékvíz
HHU
kivezetöt a nyil irányában óvatosan húzza ki, ennek nyilásán keresztül az olvadékviz a tálcába csorog.
A leolvasztás folyamatát meggyorsítja, ha a polcként kiképzett hűtőlemezekre meleg vízzel telt lábast, vagy tálat helyez.
Leolvasztás után törölje szárazra a nedves felületeket, tolja vissza az olvadékvíz kivezetöt.
Helyezze a készüléket feszültség alá.
Miután a piros jelzőlámpa kialudt, rakja vissza a kiszedett élelmiszereket.
Rendszeres tisztítás
A fagyasztószekrény belsejének tisztítását célszerű a leolvasztással egyidejűleg elvégezni.
Tisztításhoz súrolószert vagy szappant használni nem szabad.
Feszültségmentesítés után langyos vízzel mossa ki, majd törölje szárazra a készüléket.
Az ajtótömítő profil tisztítását tiszta vízzel végezze.
Tisztítás után helyezze feszültség alá a készüléket.
Évente egy-két alkalommal ajánlatos a készülék hátoldalán, a kondenzátoron összegyült port, piszokréteget eltávolitani.
Használaton kívüli készülék
Ha a készüléket hosszabb ideig nem használja, akkor az alábbiak szerint járjon el:
Feszültségmentesítse a készüléket.
Az élelmiszereket vegye ki a készülékböl.
A leolvasztást és tisztítást az ismertetett módon végezze el.
Az ajtót kissé hagyja nyitva a belsötéri szagképződés elkerülésére.
Hibaelhárítás
A készülék működése során gyakran olyan kisebb, de bosszantó hibák léphetnek fel, amelyek elhárítása nem igényli a szervizszerelő kihivását. A következő táblázatban ezekröl kivánunk tájékoztatást adni, hogy a felesleges szervízköltségeket elkerülje.
Felhívjuk a figyelmét, hogy a készülék működése bizonyos hanghatásokkal jár (kompresszor-, illetve áramlási hang), ez nem hiba, hanem annak normális üzemét jelzi.
Mégegyszer felhívjuk a figyelmét arra, hogy a hűtőkészülék szakaszos üzemű, így a kompresszor leállása nem jelent feszültségmentességet. Ezért a készülék villamos alkatrészeihez nyúlni - a villásdugó kihúzása előtt - TILOS
| Hibajelenség | Lehetséges hibaok | Elháritása |
| A készülék nem kielégítően hüt | A hömérsékletszabályozó túl alacsony fokozaton van.Fagyasztás előtt a készülék nem lett eléggé előhütve.Nagyméretű élelmiszer behelyezése.Túl sok fagyasztandó élelmiszer került egyszerre berakásra.Meleg élelmiszer lett betéve.Az ajtó nincs teljesen bezárva. | Magasabb fokozat beállítása.A készülék megfelelő ideig történő előhütése.Az élelmiszer feldarabolása.Kevesebb élelmiszer berakása.Max. szobahömérsekletű élelmiszer behelyezése.Az ajtó zárt állapotának ellenőrzése. |
| A készülék túl erősen hüt | A hömérsékletszabályozó túl magas fokozaton van. | Alacsonyabb fokozat beállítása. |
| A készülék egyáltalán nem hüt | A villásdugó nincs megfelelően csatlakoztatva a dugaszoló aljzatba.Nincs feszültség a dugaszoló aljzatban."O" állásban van a hömérsékletszabályozó forgatógomb. | Megfelelő csatlakozás ellenőrzése.Feszültség meglétének ellenőrzése.Hömérsékletszabályozó forgatógomb beállításának ellenőrzése. |
| A készülék zajos | A készülék nincs megfelelően alátámasztva. | A készülék stabil állásának ellenőrzése (legyen mind a négy láb a talajon). |
Amennyiben a tanácsok nem vezetnek eredményre, kérjük értesítse a legközelebbi márkaszervizt.
Az üzembehelyező figyelmébe
Müszaki adatok
| Modell | ZV 130 BO |
| Bruttó térfogat (l) | 117 |
| Nettó térfogat (l) | 100 |
| Szélesség (mm) | 550 |
| Magasság (mm) | 850 |
| Mélység (mm) | 600 |
| Energiafogyasztás (kWh/24h) | 0,77 |
| (kWh/év) | 281 |
| Energiaosztály EU szabvány szerint | B |
| Fagyasztóteljesítmény (kg/24h) | 16 |
| Zavar esetén max. tárolási idő (h) | 17 |
| Névleges teljesítmény (W) | 90 |
| Zajszint L_c (dB) | 39 |
| Tömeg (kg) | 39 |
Tartozék jegyzék
| Modell | Fagyasztó rekesz ajtó | Kosár (elötéttel) | Jégtál | Dérlapát | Fagyasztó tálca |
| ZV 130 BO | 1 | 2 | 1 | 1 | 1 |
A készülék üzembehelyezése
Szállítás, kicsomagolás
A készülék szállítását eredeti csomagolásban, függőleges helyzetben javasoljuk, figyelembe véve a csomagoláson lévő áruvédelmi jelzéseket.
Minden szállítás után a készüléket kb. 2 órán át bekapcsolás nélkül kell tartani.
Csomagolja ki a szekrényt és ellenőrizze, hogy vannak-e rajta sérülések. Az esetleges sérüléseket azonnal jelezze ott, ahol a készüléket vásárolta. Ebben az esetben őrizze meg a csomagolóanyagot.
Javasoljuk, hogy a vásárlási számlát a jótállási jeggyel és ezzel a kezelési tájékoztatóval együtt gondosan őrizze meg a jótállási idő lejárta után is.
JÓTÁLLÁSI, VAGY SZAVATOSSÁGI IGÉNY A VÁSÁRLÁSI SZÁMLA ÉS A KERESKEDŐ ÁLTAL SZABÁLYOSAN KITÖLTÖTT JÓTÁLLÁSI JEGY EGYIDEJÚ BEMUTATÁSA ESETÉN ÉRVÉNYESÍTHETŐ.
Tisztítás
Távolítson el minden ragasztószalagot, amelyek a készülék belsejében az egyes elemeket elmozdulás ellen biztosítják.
Mossa le a készüléket belül langyos vízzel és enyhe kézi mosogatószerrel. Használjon puha ruhát.
A tisztítás után a készülék belsejét törölje szárazra.
Elhelyezés
A környezeti hömérséklet kihatással van a készülék energiafogyasztására és megfelelő működésére.
Elhelyezéskor vegye figyelembe, hogy a készüléket az adattáblán található klímaosztálynak megfelelő, az alábbi
táblázatban megadott környezeti hömérséklethatárok között célszerű üzemeltetni.
| Klímaosztály Környezeti hömérséklet |
| SN +10...+32 °C |
| N +16...+32 °C |
| ST +18...+38 °C |
Ha a környezeti hömérséklet az alsó érték alá süllyed, a belső tér hömérséklete az előírt hömérséklet fölé emelkedhet.
Ha a környezeti hömérséklet a megadott felső érték fölé emelkedik, ez a kompresszor üzemidejének meghosszabbodásában, emelkedő belső téri hömérsékletben, illetve növekvő energiafogyasztásban jelentkezik.
A készülék elhelyezésénél ügyeljen arra, hogy vízszintes helyzetben álljon. Ezt a készülék elülső, alsó részén található 2 db állítható láb (1) segítségével tudja elérni. Az állítható lábak tartozéka 1-1 db távtartó alátét (2). Amennyiben a készülék vizszintezése megkívánja, ezek az alátétek eltávolíthatók.
Ne állítsa fel a készüléket napos helyen, illetve szorosan kályha vagy tűzhely mellé.
HHU
Abban az esetben, ha a helyiség berendezése mégis úgy követeli, hogy a készüléket tűzhely közelében kell elhelyezni, kérjük az alábbi legkisebb távolságokat figyelembe venni:
- Ha gáz- vagy elektromos tűzhelynél 3 cm, vagy ennél kisebb hely áll rendelkezésre, akkor egy 0,5 - 1 cm vastag, nem éghető szigetelőlapot helyezzen a két készülék közé.
- Olaj- vagy széntüzelésű kályháknál a távolság 30 cm, mivel ezek hőleadása nagyobb.
A készülék kialakítása olyan, hogy ütközésig a falig tolva üzemeltethető.
A készülék elhelyezésénél az ábra szerinti minimális távolságokat be kell tartani:
A: fali szekrény alá történő elhelyezés
B: szabadon álló elhelyezés
Ajtónyitásirány változtatása
Amennyiben az elhelyezés vagy a kezelhetőség megköveteli, lehetőség van az ajtónyitásirány jobbosról balosra történő átszerelésére.
A müveleteket az alábbi ábrák és magyarázatok alapján végezze:
- Feszültségmentesítse a készüléket.
- Óvatosan döntse kissé hátra, ügyelve arra, hogy a kompresszor ne érintse a talajt. Ehhez javasoljuk egy másik személy igénybevételét, aki a készüléket ebben a helyzetben biztonságosan megtartja.
- Csavarozza ki a kétoldali állítható lábakat (2 db), továbbá az alsó ajtótartót rögzítő 3 db, ill. a másik oldali 1 db csavart.
- Helyezze át az alsó ajtótartó lemezben a csapot a nyil irányában.
• Vegye le az ajtót.
Csavarja ki a felső ajtótartó csapot és helyezze át a másik oldalra.
- Helyezze fel az ajtót a felső ajtótartó csapra.
- Rögzítse az alsó ajtótartót a másik oldalon, ügyelve arra, hogy az ajtó éle a szekrény oldalával párhuzamos legyen.
- Ezután csavarja be a szabaddá vált helyre a másik oldalon az 1 db csavart, valamint az állítható lábakat (2 db) és állítsa fel a szekrényt.
- A kilincset és az ellenkező oldalon lévő műanyag szegeket szerelje át a másik oldalra.
- A készüléket tegye a helyére, szintezze be és helyezze feszültség alá.
Amennyiben Ön a fenti műveleteket nem kivánja sajátkezüleg elvégezni, kérjük hívja a legközelebbi márkaszervizt. A szerelők az átszerelést térítés ellenében szakszerűen végrehajtják.
Villamos csatlakozás
A készüléket csak 230 V névleges feszültségü, 50 Hz névleges frekvenciájú váltakozó áramú hálózatra lehet kapcsolni.
Balesetvédelmi szempontból kérjük feltétlenül tartsa be a következő előírást:
A villásdugót csak szabványos érintésvédelemmel (védőérintkezővel) ellátott fali csatlakozóba szabad dugaszolni. Ezért azt ajánljuk, hogy -amennyiben ilyen nem áll rendelkezésére - szereltessen szakképzett villanyszerelővel a hütőszekrény
közelébe szabványos érintésvédelemmel ellátott dugaszoló aljzatot.
CE Ez a készülék megfelel a következő EU direktíváknak:
- 73/23 EEC - 73/02/19 (Kisfeszültségi Direktíva) és az érvényben lévő módosításai
- 89/336 EEC - 89/05/03 (EMC Direktíva) és az érvényben lévő módosításai
Tárolási idő táblázat
Fagyasztott, mélyhütött áruk tárolási ideje
| Élelmiszer megnevezése hütőtérben mélyhütő rekeszben+2 - +7 °C -18 °C | Normál Négycsillagos | |
| Zöldségfélék:zöldbab, zöldborsó, vegyesfözelék, tök, kukorica stb. 1 nap 12 hónap | ||
| Készételek:húsos, köretes ételek, natúr fözelék stb. 1 nap 12 hónap | ||
| Készételek:bélszínroló, csülökpörkölt, kocsonyahús stb. 1 nap 6 hónap | ||
| Burgonyás, tésztás ételek:burgonyapüré, galuska, gombóc, derelye, hasábburgonya 1 nap 12 hónap | ||
| Levesek:húsleves, zöldbableves, zöldborsóleves stb. | 1 nap 6 hónap | |
| Gyümölcsök:meggy, cseresznye, egres, gyümölcskrém, gesztenyepüré 1 nap 12 hónap | ||
| Húsok:csirke, kacsa, liba és aprólékaik,filézett hal, tonhal | 1 nap 5 hónap1 nap 6 hónap | |
| Jégkrém, fagylalt | 1 nap | 3 hét |
Jótállás és szerviz
Garanciafeltételek
A garanciális feltételeket a mellékelt jótállási jegy tartalmazza. Amennyiben kérdése van a termékkel kapcsolatban, hívja a Vevőszolgálatunkat.
Cim: Electrolux Lehel Kft.
Háztartási Készülékek Vevőszolgálat
1142 Budapest
Erzsébet királyné u. 87.
Tel.: (1) 252-1773
(1) 251-8444/104
Szerviz és pótalkatrészek
Amennyiben a szerviz kihívása elkerülhetetlen, kérjük, jelezze a hibát a lakóhelyéhez legközelebb eső márkaszervizünknél. A jótállási jegy mellékletét képező cimlista tartalmazza a Lehelux Szervizhálózat tagjainak nevét és elérhetőségét.
A bejelentéshez a készüléket azonosítani szükséges, amely a készülék adattáblája alapján lehetséges.
A készülék adattáblája alul, bal oldalon, a normál hűtőtérben, a gyümölcstál mellett található. Ezen minden szükséges adat megtalálható, amely a szervizbejelentéshez szükséges (típus, modell, gyártási szám stb.).
Kérjük, jegyezze fel ide a készüléke adattáblájáról a kipontozott helyre az adatokat:
Modell
Típus Termékszám
Gyártási szám
A készülékhez a Tartozék jegyzékben található tartozékokat mellékeljük. Amennyiben továbbiakat kiván vásárolni, ezt megteheti Alkatrészboltunkban vagy valamelyik márkaszervizünknél.
Electrolux Lehel Kft. Alkatrészbolt
1142 Budapest, Erzsébet királyné u. 87.
Alkatrészellátás, információ:
Tel.: (1) 467-3201
Fax: (1) 221-9866
Figyelem!
Funkcionális alkatrészeket (hőmérsékletszabályozó, indítóegység, stb.) magánvevőknek nem, csak szakembereknek árusitunk!
