Rodzaj produktu	Zamrażarka
Model	ZV 130 BO
Marka	Zanussi
Pojemność brutto	117 litrów
Pojemność netto	100 litrów
Wymiary (S x W x G)	550 x 850 x 600 mm
Waga	39 kg
Roczne zużycie energii	281 kWh/rok
Klasa efektywności energetycznej	B
Zdolność zamrażania	16 kg/24h
Maksymalny czas przechowywania w przypadku awarii	25 godzin
Maksymalny pobór mocy	90 W
Napięcie / Częstotliwość	230 V / 50 Hz
Klasa klimatyczna	SN, N, ST (+10°C do +38°C)
Czynnik chłodniczy	Izobutan (R600a)
Liczba komór zamrażarki	4 (taca do zamrażania, komora zamrażania z płytą lodową, półki magazynowe z koszem)
Regulacja temperatury	Pokrętło z poziomami 0-7
Lampki kontrolne	Zielona (praca), Czerwona (alarm), Żółta (przełącznik zamrażania aktywny)
Przełącznik zamrażania (szybkie zamrażanie)	Tak, żółty przycisk z trybem ciągłym
Rozmrażanie	Ręczne za pomocą plastikowego skrobaka i odpływu wody
Możliwość zmiany kierunku otwierania drzwi	Tak, można przebudować na lewą stronę
Akcesoria	Pojemnik na lód, plastikowy skrobak, odpływ wody
Czyszczenie	Ciepła woda, łagodny detergent, miękka ściereczka
Gwarancja	24 miesiące (Austria)
Serwis	Autoryzowane punkty serwisowe, oryginalne części zamienne

Często zadawane pytania - ZV 130 BO ZANUSSI

Jak ustawić temperaturę w zamrażarce ZV 130 BO?

Co oznacza czerwona lampka kontrolna?

Jak zamrażać świeże produkty?

Jak rozmrozić zamrażarkę?

Czy mogę zmienić kierunek otwierania drzwi?

Co zrobić, gdy urządzenie nie chłodzi?

Jaki czynnik chłodniczy jest używany?

Jak prawidłowo wyczyścić zamrażarkę?

Jak długo trwa gwarancja i co obejmuje?

Co oznaczają klasy klimatyczne na tabliczce znamionowej?

INSTRUKCJA OBSŁUGI ZV 130 BO ZANUSSI

Przed instalacją i uruchomieniem urządzenia należy zapoznać się z niniejszą instrukcją obsługi. Zawiera ona wiele cennych wskazówek i rad dotyczących prawidłowej i bezpiecznej eksploatacji zakupionej przez Państwa chłodziarki.

Poniższe symbole pozwolą Państwu znaleźć potrzebne informacje:

Wskazówki dotyczące bezpieczeństwa

*Przestrzeganie informacji i ostrzeżeń oznaczonych tym symbolem sprzyja bezpieczeństwu urządzenia i użytkownika.

Praktyczne wskazówki

Wskazówki dotyczące ochrony środowiska

Porady

Tym symbolem są oznaczone praktyczne rady związane z żywnością i sposobami jej przechowywania.

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Spis treści

Wskazówki dotyczące bezpieczeństwa .....23

Wskazówki ogólne....24

Wskazówki dotyczące bezpieczeństwa dzieci.....24

Wskazówki bezpieczeństwa dotyczące instalacji .....24

Wskazówki bezpieczeństwa - czynnik chłodniczy izobutan ....24

Wskazówki dla użytkownika....25

Wskazówki ogólne 25

Opis urządzenia i jego głównych elementów .....25

Panel sterujący 26

Eksploatacja urządzenia....26

Przed pierwszym uruchomieniem ....26

Regulacja temperatury 26

Zamrażanie....26

Przechowywanie 26

Przygotowanie kostek lodu....27

Praktyczne rady i wskazówki .....27

Wskazówki i porady ......27

Oszczędzanie energii....27

Urządzenie i środowisko naturalne .....27

Konserwacja....27

Odmrażanie....27

Regularne mycie 28

Przerwy w użytkowaniu zamrażarki....28

Usuwanie usterek....28

Wskazówki dla instalatora....28

Dane techniczne....28

Instalacja urządzenia....29

Transport i rozpakowanie....29

Czyszczenie 29

Ustawienie 29

Zmiana kierunku otwierania drzwi....29

Podłączenie do zasilania elektrycznego .....30

Tabela czasu przechowywania żywności....31

Gwarancja i serwis....31

Serwis i części zamienne....31

Grupa Electrolux jest największym na świecie producentem zmechanizowanych urządzeń przeznaczonych do kuchni, do czyszczenia oraz do lasu i ogrodu. Każdego roku sprzedaje ponad 55 milionów produktów (takich jak lodówki, kuchenki, pralki automatyczne, odkurzacze, pilarki łańcuchowe i kosiarki do trawy) o łącznej wartości ok. 14 miliardów USD w ponad 150 krajach świata.

Wskazówki dotyczące bezpieczeństwa

Wskazówki ogólne

• Instrukcję obsługi należy zachować, aby móc z niej skorzystać w razie konieczności, lub przekazać w przypadku sprzedaży urządzenia.
• Urządzenie jest przeznaczone do przechowywania żywności w warunkach gospodarstwa domowego. Używanie w innych celach może spowodować uszkodzenie i/lub cofnięcie gwarancji.
• Wszelkie naprawy mogą być wykonywane wyłącznie przez personel autoryzowanych zakładów serwisowych. Naprawy wykonywane przez osoby nieuprawnione mogą spowodować sytuacje niebezpieczne dla użytkownika lub uszkodzenie urządzenia.
• Urządzenie odłącza się od zasilania elektrycznego poprzez wyjęcie wtyczki przewodu z gniazdka (nie ciągnąć za przewód). Należy to zrobić zawsze przed czyszczeniem lub konserwacją urządzenia.
• Przewodu zasilającego nie należy przedłużać.
• Należy upewnić się, że przewód zasilający nie jest zgnieciony lub uszkodzony przez tylną ściankę chłodziarki/zamrażarki.

- Zniszczony przewód zasilający może ulec przegrzaniu i zapaleniu.

- Nie stawiać ciężkich przedmiotów lub chłodziarki/zamrażarki na przewodzie zasilającym.

- Istnieje ryzyko zwarcia i pożaru.

- Nie ciągnąć za przewód zasilający wyjmując go z gniazdka, zwłaszcza podczas wysuwania chłodziarki/zamrażarki z wnęki.

• Zniszczenie przewodu może spowodować zwarcie, pożar lub porażenie elektryczne.

• Zniszczony przewód zasilający może być wymieniony wyłącznie przez uprawnionego technika z autoryzowanego serwisu.

• Nie wkładać wtyczki przewodu zasilającego do obluzowanego gniazdka.

• Istnieje ryzyko pożaru lub porażenia elektrycznego.
• Do czyszczenia, odmrażania i wyjmowania mrożonek nie należy używać ostrych narzędzi, gdyż mogą one uszkodzić urządzenie.
• Należy zachować ostrożność przy wkładaniu i wyjmowaniu płynów, aby nie zalały one elementów elektrycznych (przełączników, wskaźników itp.).
• Nie należy spożywać lodów lub kostek lodu bezpośrednio po wyjęciu z komory zamrażania.
• Raz rozmrożone artykuły żywnościowe nie nadają się do ponownego zamrożenia. Należy je spożyć tak szybko, jak to możliwe.
• Mrożonki należy przechowywać zgodnie z instrukcją producenta produktu.

• Nie należy przyspieszać procesu odmrażania za pomocą urządzeń elektrycznych lub środków chemicznych.

• Nie należy wstawiać do wnętrza urządzenia naczyń z gorącymi potrawami.

• W urządzeniu nie należy przechowywać łatwopalnych cieczy lub gazów, gdyż mogą one eksplodować.
• W zamrażarce nie wolno przechowywać napojów gazowanych, napojów i owoców w butelkach.

Wskazówki dotyczące bezpieczeństwa dzieci

• Nie należy zezwalać dzieciom na zabawę elementami opakowania. Istnieje ryzyko uduszenia się!
• Urządzenie jest przeznaczone do obsługi przez osoby dorosłe. Nie zezwalać dzieciom na zabawę urządzeniem lub jego elementami sterującymi.
• Przy usuwaniu zużytego urządzenia z gospodarstwa domowego należy odciąć przewód zasilający i zdjąć drzwi, aby zapobiec zamknięciu się dzieci wewnątrz urządzenia lub porażeniu elektrycznemu.

Wskazówki bezpieczeństwa dotyczące instalacji

• Urządzenie musi stać tyłem do ściany tak, aby nagrzewające się elementy (np. sprężarka) nie dotykały jej.
• Podczas przesuwania urządzenia należy zwrócić uwagę, czy wtyczka przewodu zasilającego zostałaioneione ([w]ęta z gniazdka.
• Zwrócić uwagę, czy urządzenie nie stoi na przewodzie zasilającym.

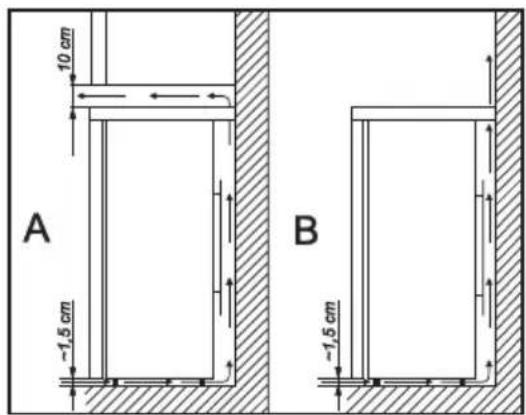

• Urządzenie musi mieć zapewnioną prawidłową wentylację, aby nie dopuścić do przegrzania. Postępować zgodnie ze wskazówkami dotyczącymi instalacji.

Wskazówki bezpieczeństwa - czynnik chłodniczy izobutan

Uwaga:

• Urządzenie zawiera czynnik chłodniczy - izobutan (R600A), który w większych stężeniach jest łatwopalny i może wybuchnąć.
• Otwory wentylacyjne urządzenia nie mogą być zakryte lub zanieczyszczone.
• Nie wolno używać żadnych urządzeń lub środków do przyspieszania odmrażania urządzenia, z wyjątkiem tych, które zaleca producent.
• Nie dopuścić do uszkodzenia układu chłodniczego.
• Do wnętrza urządzenia nie wolno wkładać żadnych urządzeń elektrycznych, za wyjątkiem tych, które zaleca producent

. Wskazówek zawartych w niniejszej instrukcji obsługi należy bezwzględnie przestrzegać ze względu na bezpieczeństwo użytkownika i urządzenia. W przypadku ich nieprzestrzegania producent nie ponosi odpowiedzialności za powstałe szkody i ich konsekwencje.

Wskazówki dla użytkownika

Wskazówki ogólne

Urządzenie, które Państwo zakupili jest domową zamrażarką z komorą do robienia kostek lodu. Służy do przechowywania mrożonej żywności (w ciągu czasu określonego przez producenta), mrożenia świeżych produktów (we wskazanych w instrukcji ilościach) oraz robienia kostek lodu.

Urządzenie spełnia wymagania norm dotyczących warunków klimatycznych. Symbol oznaczający klase klimatyczną znajduje się na tabliczce znamionowej.

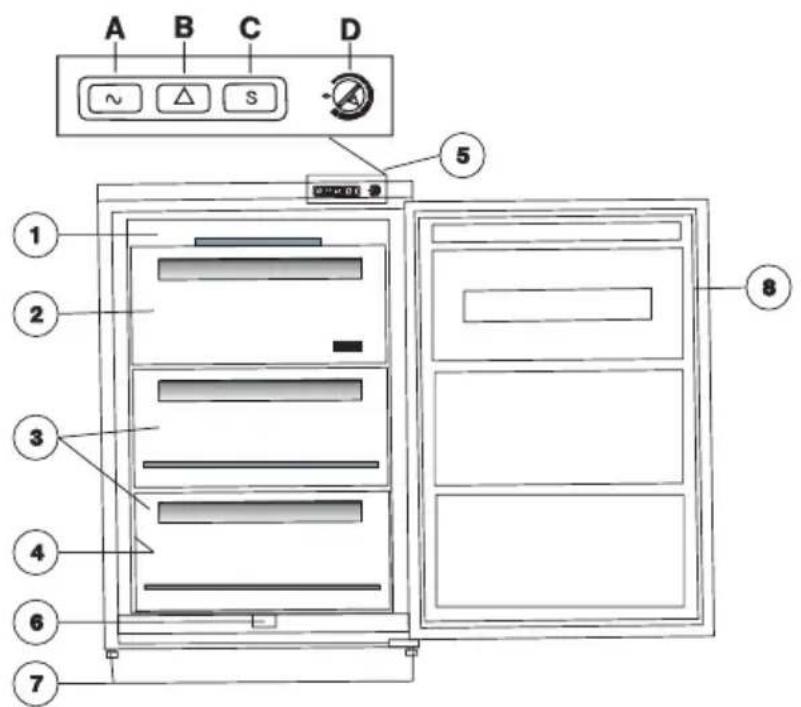

Opis urządzenia i jego głównych elementów

1. Taca do zamrażania
2. Komora zamrażania (z pojemnikiem na lód)
3. Komory do przechowywania mrożonek (druciane koszyki)
4. Tabliczka znamionowa
5. Panel sterujący

A) Zielona lampka kontrolna
B) Czerwona lampka kontrolna
C) Żółta lampka kontrolna i przełącznik szybkiego mrożenia
D) Pokrętło termostatu

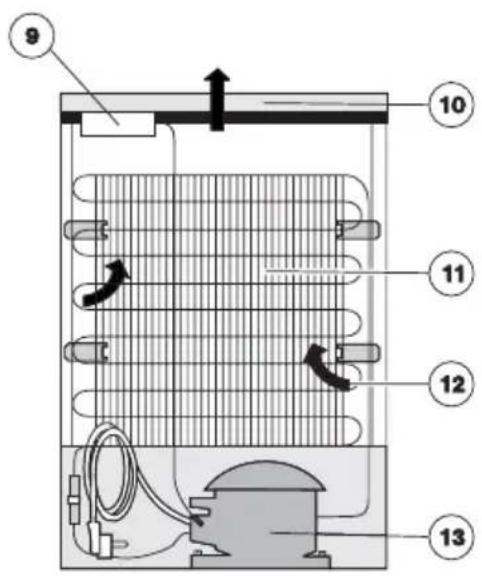

1. Otwór odpływowy
2. Nóżka regulowana
3. Uszczelka drzwi
4. Termostat
5. Kratka wentylacyjna
6. Skraplacz
7. Kierunek przepływu powietrza
8. Sprężarka

PPL

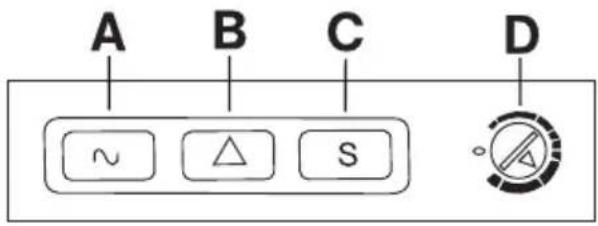

Panel sterujący

Używanie panela sterującego patrz rozdziały „Przed uruchomieniem”, „Regulacja temperatury”, oraz „Zamrażanie”.

Części składowe:

A) Zielona lampka kontrolna

Lampka świeci się, gdy urządzenie jest podłączone do zasilania elektrycznego (wtyczka przewodu znajduje się w gniazdku).

B) Czerwona lampka kontrolna

Lampka włącza się w zależności od temperatury, jaka panuje wewnątrz urządzenia.

Lampka świeci się przez chwilę podczas uruchomienia urządzenia, wkładania świeżej żywności, oraz przy ustawieniu termostatu na niższe temperatury.

Lampka świeci się stale, gdy temperatura wewnątrz chłodziarki jest zbyt wysoka (np. wskutek przeciążenia ciepłą żywnością, otwartych drzwi, niewłaściwie przylegającej uszczelki) lub uszkodzenia urządzenia.

C) Żółta lampka kontrolna i przełącznik szybkiego mrożenia

W stanie włączonym przełącznika (po wciśnięciu wyskakuje i świeci) sprężarka pracuje stale i dzięki temu zapewnia konieczną do zamrażania możliwa do osiągnięcia przez urządzenie najniższą temperaturę wewnętrzną.

D) Pokrętło termostatu

Służy do ustawienia, lub zmiany temperatury panującej w urządzeniu.

Eksploatacja urządzenia

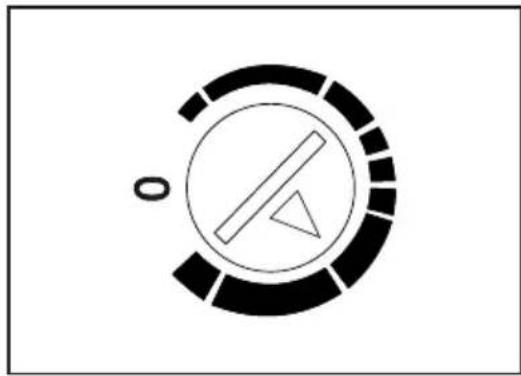

Przed pierwszym uruchomieniem

Wtyczkę przewodu zasilającego włożyć do gniazdka. Ustawić pokrętło termostatu w pożądanej pozycji. Czerwona lampka kontrolna zacznie się świecić, sprężarka rozpocznie pracę, a wnętrze urządzenia szybko się schłodzi.

Zgaśnięcie czerwonej lampki świadczy o osiągnięciu temperatury wystarczająco niskiej do przechowywania mrożonek.

Regulacja temperatury

Sterownik termostatu automatycznie przerywa pracę urządzenia na czas uzależniony od ustawienia i wznawia ją po przywróceniu pożądanej temperatury.

Pokrętło termostatu możemy ustawić za pomocą monety. Obrócenie w kierunku zgodnym z ruchem wskazówek zegara spowoduje zwiększone mrożenie (niższe temperatury).

Po ustawieniu termostatu w pozycji pokazanej na rysunku, można uzyskać temperaturę -18 °C lub niższą.

Mrożenie możemy przerwać ustawiając pokrętło w pozycji „0”.

Na temperaturę panującą wewnątrz zamrażarki ma wpływ nie tylko pozycja, w której ustawiono pokrętło, lecz także temperatura otoczenia, częstotliwość otwierania drzwi oraz objętość wkładanej jednorazowo świeżej żywności itp.

Przy maksymalnym ustawieniu termostatu (podczas upałów), sprężarka może pracować ciągle. Nie spowoduje to uszkodzenia urządzenia.

Zamrażanie

Różne produkty żywnościowe należy zamrażać w komorze zamrażania, po ich prawidłowym przygotowaniu.

Ok. 4 godziny przed zamrażaniem mniejszej ilości żywności i ok. 24 godziny przed włożeniem większej ilości żywności należy wcisnąć przełącznik szybkiego mrożenia (po wciśnięciu wyskakuje i świeci). Wtedy sprężarka będzie pracowała stale tak, aby osiągnąć temperaturę konieczną do zamrażania.

Włożyć produkty, które mają być zamrożone i używać urządzenie w opisany sposób przez ok. 24 godziny.

Następnie wcisnąć ponownie przełącznik szybkiego mrożenia (żółta lampka kontrolna zgaśnie, a przełącznik powróci do pozycji początkowej).

Taca do mrożenia jest przydatna przy mrożeniu małych owoców (truskawki, maliny, porzeczki). Owoce należy ułożyć bez opakowania, cienką warstwą na tacy. Po zakończeniu mrożenia można je zapakować i posortować, a następnie umieścić w komorach do przechowywania.

Przechowywanie

Zalecamy przechowywanie produktów po zamrożeniu w komorach (koszykach) do żywności, zwalniając w ten

sposób miejsce dla następnej żywności przeznaczonej do mrożenia.

Nie wpływa to ujemnie na walory odżywcze i smakowe produktów.

Przygotowanie kostek lodu

Aby zrobić kostki lodu należy napełnić pojemnik wodą i wstawić go do komory zamrażania. Zwilżenie dolnej części pojemnika skróci czas przygotowywania.

Zmrożone kostki lodu należy wyjąć z pojemnika (np. pod bieżącą woda).

i Praktyczne rady i wskazówki

• Po otwarciu i zamknięciu drzwi zamrażarki wytwarza się ciśnienie (z powodu niskiej temperatury). Po zamknięciu drzwi należy odczekać przynajmniej 2-3 minuty, jeśli zechcą Państwo je otworzyć ponownie (do czasu wyrównania poziomu ciśnień).
• Należy zwracać uwagę na ustawienie termostatu, gdyż temperatura wewnątrz zamrażarki nie powinna wzrosnąć powyżej -18 °C (wyższa temperatura powoduje szybszą utratę właściwości odżywczych i smakowych produktów).
• Należy regularnie upewniać się, czy urządzenie pracuje prawidłowo, gdyż w ten sposób będzie można w miarę szybko wyeliminować usterkę i nie dopuścić do popsucia się żywności.

Wskazówki i porady

W tym rozdziale znajdziecie Państwo praktyczne wskazówki dotyczące eksploatacji urządzenia w sposób energooszczędny i przyjazny środowisku.

Oszczędzanie energii

• Upewnić się, że sprężarka i skrapłacz mają odpowiednią wentylację. Nie należy przykrywać kratek wentylacyjnych itp.
• Szczelnie opakowane produkty powodują mniejszy przyrost niepotrzebnego szronu.
• Podczas wkładania świeżych produktów do zamrażarki zwracać uwagę, aby nie dotykały produktów już zamrożonych.
• Nie należy pozostawiać otwartych drzwi dłużej, niż to konieczne. Nie otwierać drzwi z nadmierna częstotliwością.
• Produkty należy schłodzić do temperatury pokojowej przed włożeniem do urządzenia.
• Skraplacz urządzenia utrzymywać w czystości.

Urządzenie i środowisko naturalne

Urządzenie, jego materiały izolacyjne oraz układ chłodniczy nie zawierają gazów, które mogą ujemnie wpływać na warstwę ozonową. Zużyte urządzenia nie mogą być wyrzucane i składowane wraz z innymi odpadami przemysłowymi. Zachować ostrożność, aby nie uszkodzić układu chłodzącego z tytu urządzenia. Informacji o punktach zbiórki można zasięgnąć u władz lokalnych.

Materiały użyte do produkcji i oznaczone symbolem nadają się do powtórnego przetworzenia.

Konserwacja

Odmrażanie

Cieknąca po wewnętrznych ściankach urządzenia woda zamienia się w szron lub łód.

Gromadzący się szron i łód mają właściwości izolujące, w związku z tym obniża się efektywność chłodzenia podczas, gdy temperatura i zużycie energii wzrastają.

Narastający szron utrudnia otwieranie drzwi komory zamrażania.

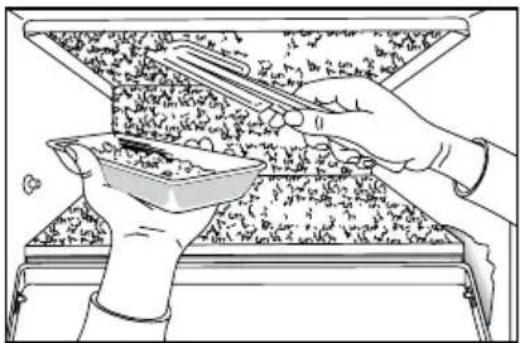

Niewielkie kawałki szronu i lodu można usuwać za pomocą skrobaczki dołączonej do urządzenia.

Taca pokazana na rysunku nie należy do wyposażenia urządzenia.

Jeżeli warstwa szronu jest już znaczna należy przeprowadzić proces odmrażania. Częstotliwość tej czynności jest uzależniona od warunków eksploatacji urządzenia.

Aby odmrozić urządzenie należy:

Odłączyć urządzenie od zasilania elektrycznego.

Produkty wyjąć, zawinąć w ściereczki i odstawić w chłodne miejsce lub przełożyć do chłodziarki.

Drzwi pozostawić otwarte.

Wycierać spływającą wodę delikatną szmatką lub gąbką.

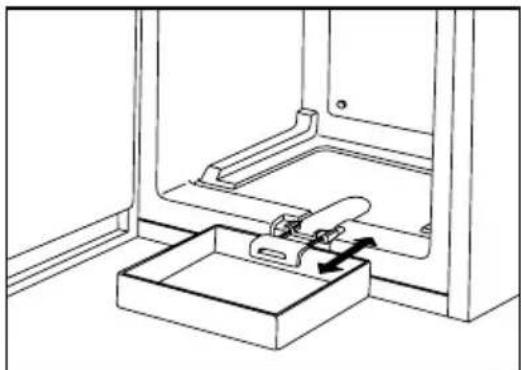

Wysunąć osłonę otworu opływowego. Pod otwór odpływowy w środkowej, dolnej części urządzenia podstawić odpowiednio wysokie naczynie (miska na rysunku nie należy do wyposażenia urządzenia), tak jak pokazano na rysunku. Woda będzie spływała do naczynia.

Włożenie naczynia z ciepła woda na chłodną półkę skróci czas odmrażania.

Po odmrożeniu wytrzeć wnętrze urządzenia do sucha, wsunąć osłone otworu odpływowego.

PPL

Podłączyć do zasilania elektrycznego.

Włożyć produkty po zgaśnięciu czerwonej lampki.

Regularne mycie

Zalecamy przeprowadzanie odmrażania i czyszczenie urządzenia w jednym czasie.

Nie należy używać chemicznych środków czyszczących lub mydła.

Urządzenie należy odłączyć od zasilania elektrycznego, wyczyścić letnią woda i wysuszyć delikatną szmatką.

Ciepłą woda umyć także uszczelkę magnetyczną drzwi.

Po oczyszczeniu podłączyć urządzenie do zasilania elektrycznego.

Kurz i inne zanieczyszczenia gromadzące się w tylnej części zamrażarki, na skrapłaczu, należy usuwać raz lub dwa razy w roku.

Przerwy w użytkowaniu zamrażarki

Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu należy:

Odłączyć urządzenie od zasilania elektrycznego.

Wyjąć wszystkie produkty spożywcze.

Odmrozić i wyczyścić wnętrze urządzenia według podanych wcześniej wskazówek.

Zostawić otwarte drzwi, aby zapobiec powstawaniu nieprzyjemnego zapachu.

Usuwanie usterek

Podczas eksploatacji urządzenia mogą zdarzyć się drobne usterki, które można usunąć we własnym zakresie, bez konieczności wzywania technika z autoryzowanego serwisu. W podanej poniżej tabeli znajdują się przykłady takich usterek.

Zwracamy Państwa uwagę na to, że dźwięki dobiegające ze sprężarki oraz układu chłodziącego świadczą o normalnej pracy urządzenia i nie są objawem usterki.

Urządzenie nie pracuje w sposób ciągły, więc zdarzające się przerwy w pracy sprężarki nie świadczą o braku dopływu prądu. Dlatego też przed dotykaniem, czy też czyszczeniem elementów elektrycznych należy upewnić się, że urządzenie nie jest podłączone do zasilania elektrycznego.

Usterka	Prawdopodobna przyczyna	Rozwiązanie
Urządzenie zamraża w niewystarczający sposób	Termostat jest ustawiony na zbyt niską pozycję.Urzadzenie nie zostało wystarczająco schłodzone przed rozpoczęciem zamrażania.Włożono zbyt duże porcje produktów.Włożono dużą ilość jedzenia.Włożono ciepłe produkty.Drzwi są niedomknięte.	Ustawić termostat na wyższa pozycję.Schłodzić urządzenie.Zmniejszyć porcje produktów.Zmniejszyć ilość produktów.Schłodzić produkty do temperatury pokojowej.Zamknąć dokładnie drzwi.
Urządzenie zamraża zbyt mocno	Termostat ustawiono na zbyt wysoką pozycję.	Ustawić termostat na niższy poziom.
Urządzenie nie podejmuje mrożenia	Niewłaściwie włóżona wtyczka przewodu do gniazdka.W gniazdku nie ma napięcia.Termostat jest ustawiony w pozycji „0”	Włożyć wtyczkę przewodu zasilającego do gniazdka.Sprawdzić, czy jest napięcie w gniazdku.Ustawić inną pozycję termostatu.
Urządzenie pracuje zbyt głośno	Urządzenie jest niewłaściwie ustawione i/lub wypoziomowane.	Prawidłowo ustawić i/lub wypoziomować urządzenie.

Jeżeli opisane czynności nie przyniosą pożadanego efektu należy wezwać technika z autoryzowanego punktu serwisowego.

Wskazówki dla instalatora

Dane techniczne

Model ZV 130 BO
Pojemność brutto (w litrach) 117
Pojemność nettó (w litrach) 100
Szerokość (w mm) 550
Wysokość ( w mm) 850
Głębokość (w mm) 600
Zużycie energii (kWh/24h) 0,77(kWh/1 rok) 281
Klasa efektywności energetycznej zgodnie z normą UE B
Zdolność zamrażania (kg/24 g) 16
Czas utrzymywania temperatury w przypadkuprzerwy w dopływie prądu (w godz.) 17
Moc nominalna (W) 90
Waga (w kg) 39

Instalacja urządzenia

Transport i rozpakowanie

Urządzenie jest dostarczane w oryginalnym opakowaniu. Należy je przewozić w pozycji pionowej.

Po każdorazowym przewożeniu urządzenia należy odczekać z podłączeniem do zasilania elektrycznego przynajmniej 2 godziny.

Rozpakować urządzenie i sprawdzić, czy nie jest uszkodzone (zachować opakowanie). Jeżeli sprzęt posiada usterki należy je zgłosić w miejscu zakupu.

Czyszczenie

Zdjąć wszystkie taśmy samoprzylepne, które zabezpieczają niektóre elementy przed przesuwaniem się wewnątrz urządzenia.

Umyć wnętrze urządzenia miękką szmatką letnią woda z dodatkiem łagodnego środka czyszczącego. Wytrzeć do sucha.

Ustawienie

Temperatura otoczenia ma wpływ na zużycie energii i prawidłową pracę urządzenia. Przy wybieraniu miejsca ustawienia urządzenia należy zwrócić uwagę, na zakresy temperatur podane w poniższej tabeli i klasę klimatyczną sprzętu (wskazaną na tabliczce znamionowej).

Klasa klimatyczna Temperatura otoczenia

SN +10 ... +32 °C

N +16 ... +32 °C

ST +18 ... +38 °C

Jeżeli temperatura otoczenia spadnie poniżej dolnej wartości, temperatura wewnątrz urządzenia będzie również spadała.

Jeżeli temperatura otoczenia będzie wyższa od górnej granicy spowoduje to wydłużenie pracy sprężarki, wzrost temperatury wewnątrz urządzenia, a także wzrost zużycia energii elektrycznej.

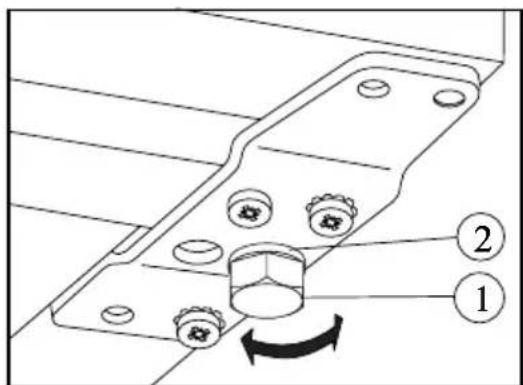

Urządzenie musi być prawidłowo wypoziomowanie i ustawione na stabilnym podłożu. Regulacji można dokonać za pomocą dwóch nożek nastawnych (1) w przedniej dolnej części. Nóżki posiadają podkładki (2).

Nie ustawiać urządzenia w miejscach nasłonecznionych i w pobliżu źródeł ciepła (grzejniki, kuchenki itp.).

Czasami takie ustawienie jest nieuniknione, należy wtedy zachować następujące odległości:

• 3 cm od gazowej lub elektrycznej kuchenki (jeżeli odległość jest jeszcze mniejsza, należy wstawić 0,5 - 1 cm płytę zatrzymującą ciepło.
• 30 cm od pieca olejowego.

Zamrażarkę należy dosunąć do ciany.

Podczas ustawiania zamrażarki należy zachować minimalne odległości wskazane na rysunku:

A: ustawienie pod szafka
B: wolnostojaco

Zmiana kierunku otwierania drzwi

Jeżeli miejsce ustawienia urządzenia wymaga zmiany kierunku otwierania drzwi można je przełożyć na drugą stronę.

Należy wykonać następujące czynności:

• Odłączyć urządzenie od zasilania elektrycznego.
• Przechylić urządzenie do tyłu zwracając uwagę, aby sprężarka nie dotykała podłogi. Zalecamy wykonanie tych czynności przy pomocy drugiej osoby, która będzie podtrzymywała urządzenie w bezpiecznej pozycji.

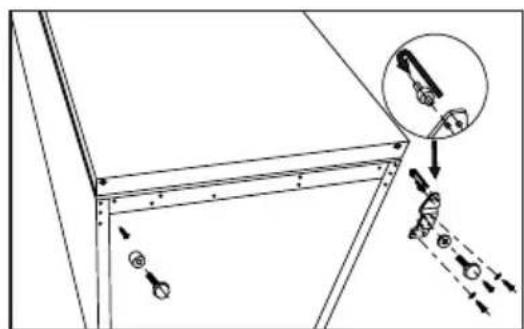

• Odkręcić nożki regulacyjne po obu stronach (2 sztuki). Zestaw elementów mocujących dolny zawias (3 sztuki) przełożyć na drugą stronę.
• Na dolny zawias założyć nakładkę (w kierunku wskazanym strzałką).
  Zdjąć drzwi.

• Odkręcić górny zawias i przełożyć go na drugą stronę.
• Na górny zawias nałożyć drzwi.

PPL

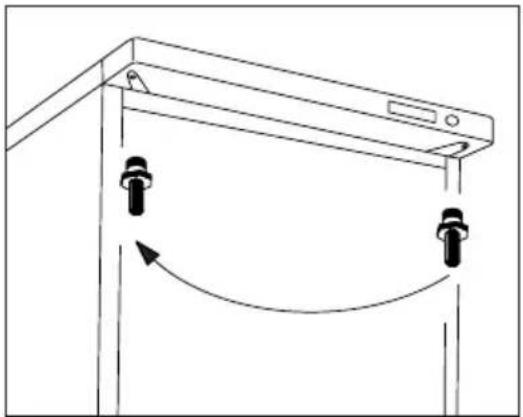

- Przełożyc górny zawias drzwi na drugą stronę upewniając się, że krawędź drzwi przylega równolegle do krawędzi bloku urządzenia.

- Przykręcić pozostałe śruby i nożki (2 sztuki), postawić urządzenie w normalnej pozycji.

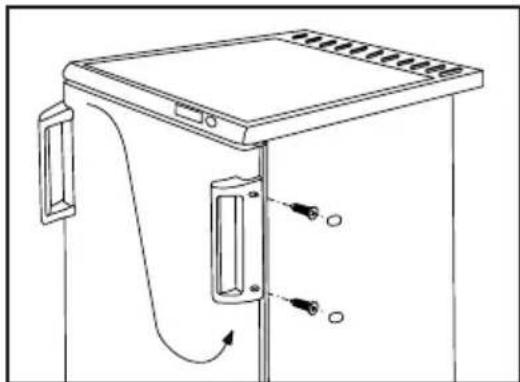

- Przełożyć uchwyt drzwi i jego plastikowe zatyczki na drugą stronę.

- Ustawić urządzenie w wybranym miejscu, wypoziomować i podłączyć do zasilania elektrycznego.

Do wykonania przełożenia drzwi zaleca się wezwanie technika z autoryzowanego zakładu usługowego (w ramach ustugi odpłatnej).

Podłączenie do zasilania elektrycznego

Parametry: napięcie zasilania 220-230 V AC (\~), częstotliwość 50 Hz;

Urządzenie musi być podłączone do gniazdka z uziemieniem.

Urządzenie spełnia wymagania norm E.E.C.:

- 73/23 EEC z 19.02.73 (o niskich napięciach) wraz z późniejszymi zmianami

- 89/336 EEC z 03.05.89 (kompatybilność elektromagnetyczna) z późniejszymi zmianami.

Tabela czasu przechowywania żywności

Czas i metoda przechowywania mrożonek

Produkt Komora świeżej żywności	**** - komora zamrażania +2 - +7 °C -18 °C
Warzywa: Zielony groszek, fasolka, zestawy warzywne, kukurydza itp. 1 dzień 12 miesięcy
Gotowane potrawy warzywne 1 dzień 12 miesięcy
Gotowane potrawy mięsne 1 dzień 16 miesięcy
Potrawy z ziemniaków i makaronu 1 dzień 12 miesięcy
Zupy 1 dzień 6 miesięcy
Owoce	1 dzień 12 miesięcy
Mięso: Kurczak, gęś, kaczka, filety, tuńczyk	1 dzień 6 miesięcy	5 miesięcy
Słodycze, lody	1 dzień 3 tygodnie

Gwarancja i serwis

Warunki gwarancji znajdują się na karcie gwarancyjnej, którą otrzymali Państwo przy zakupie.

Bezzasadne wezwania serwisu w czasie trwania gwarancji będą traktowane jako wizyty odpłatne.

Serwis i części zamienne

W przypadku konieczności wezwania technika należy zgłosić usterkę w autoryzowanym zakładzie serwisowym, najbliższym miejsca Państwa zamieszkania. Informacji o telefonie i adresie serwisu można zasięgnąć w jednostkach handlowych lub centrali firmy Electrolux.

Przy zgłoszeniu należy podać model i numer seryjny sprzętu. Dane te znajdują się na tabliczce znamionowej wewnątrz urządzenia, w jego dolnej części. Zalecamy zanotowanie tych danych w instrukcji:

Model
Product no
Serial no
Data zakupu

Producent zastrzega sobie prawo wprowadzania zmian w urządzeniu bez wcześniejjszego powiadomienia.

SSKK
