ZV 130 BO - Mrazák ZANUSSI - Bezplatný návod k obsluze

Typ výrobku	Mraznička
Model	ZV 130 BO
Značka	Zanussi
Hrubý objem	117 litrů
Čistý objem	100 litrů
Rozměry (B x H x T)	550 x 850 x 600 mm
Hmotnost	39 kg
Roční spotřeba energie	281 kWh/rok
Třída energetické účinnosti	B
Mrazicí výkon	16 kg/24h
Maximální doba skladování při poruše	25 hodin
Maximální příkon	90 W
Napětí / kmitočet	230 V / 50 Hz
Klimatická třída	SN, N, ST (+10°C až +38°C)
Chladivo	Isobutan (R600a)
Počet mrazicích oddílů	4 (zmrazovací tác, mrazicí oddíl s ledovou deskou, skladovací oddíly s košem)
Regulace teploty	Otočný knoflík s rozsahem 0-7
Kontrolky	Zelená (provoz), Červená (alarm), Žlutá (aktivní spínač mrazení)
Spínač mrazení (rychlé zmrazení)	Ano, žluté tlačítko s trvalým provozem
Rozmrazování	Ručně s plastovou škrabkou a odtokem pro rozmrazenou vodu
Přestavitelný směr otevírání dveří	Ano, přestavitelné na levou stranu
Příslušenství	Nádoba na led, plastová škrabka, odtok rozmrazené vody
Čištění	Vlažná voda, jemný čisticí prostředek, měkký hadřík
Záruka	24 měsíců (Rakousko)
Servis	Autorizovaná servisní střediska, originální náhradní díly

Často kladené otázky - ZV 130 BO ZANUSSI

Jak nastavím teplotu na mrazničce ZV 130 BO?

Co znamená červená kontrolka?

Jak zmrazím čerstvé potraviny?

Jak rozmrazit mrazničku?

Mohu změnit směr otevírání dveří?

Co dělat, když spotřebič nechladí?

Jaké chladivo se používá?

Jak správně vyčistit mrazničku?

Jak dlouhá je záruka a co zahrnuje?

Co znamenají klimatické třídy na typovém štítku?

NÁVOD K OBSLUZE ZV 130 BO ZANUSSI

Pred instalací a použitím spotřebiče si tento návod k obsluze pečlivě přečtěte. Obsahuje bezpečnostní upozorněni, rady, informace a poznámky. Jestliže se chladnička používá v souladu s pisemnými pokyny, bude řádně fungovat a poskytovat vám maximální uspokojení.

Níže uvedené symboly vám pomohou usnadnit hledání.

Bezpečnostní upozornění

Výstrahy a informace u tohoto symbolu slouží bezpečnosti vaší osoby a vašeho spotřebiče.

Rady, užitečné informace

Informace týkající se životního prostředí

Symboly používané k označení poznámek

U tohoto symbolu jsou uvedeny poznámky k jednotlivým druhům potravin a jejich uchovávání.

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obsah

Důležité bezpečnostní informace....15

Obecná bezpečnostní opatření....15

Opatření pro bezpečnost dětí....15

Bezpečnostní opatření pro instalaci....15

Bezpečnostní opatření pro isobutan .....15

Obecné informace....16

Popis spotřebiče, hlavní součásti 16

Jednotka spínání a indikace 17

Obsluha spotřebiče 17

Uvedení do provozu 17

Regulace teploty 17

Zmrazování 17

Uchovávání 17

Jak vyrábět kostky ledu....17

Užitečné informace a rady 18

Informace a poznámky 18

Jak ušetřit energii 18

Spotřebič a životní prostředí 18

Údržba....18

Odmrazování....18

Pravidelné čištění....19

Když se chladnička nepouživá 19

Odstraňování závad....19

Pokyny pro instalatéra 19

Technické údaje....19

Instalace spotřebiče 20

Čištění 20

Doprava, vybalení ......20

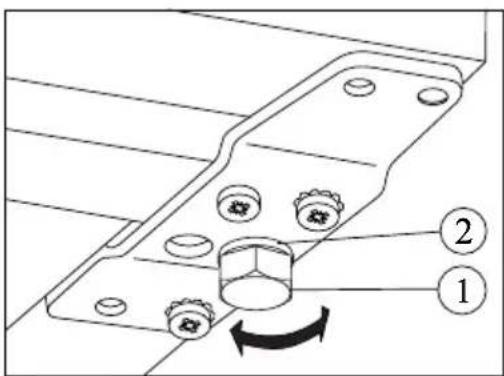

Postaveni na misto....20

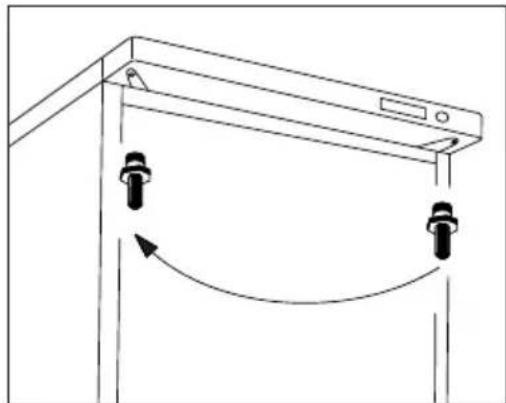

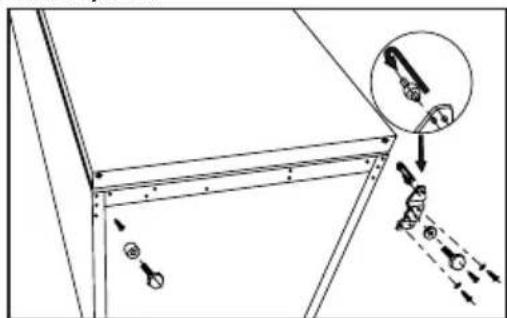

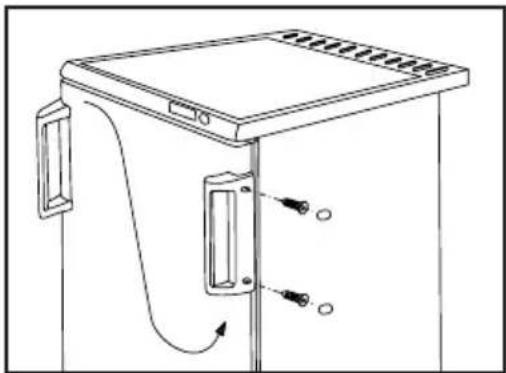

Změna směru otevíráni dveří .....20

Elektrické připojení 21

Tabulka dob uchovávání....21

Záruka a servis....22

Záruční podmínky....22

Servis a náhradní díly 22

Skupina Electrolux je nevjětším výrobcem spotřebičů pro kuchyň, čistotu a venkovní použití. Více než 55 milionů výrobku Skupiny Electrolux / jako jsou chladničky, sporáky, pračky, vysavače, retězové pily a travní sekačky/ vČcelkové hodnotě až 14 miliard USD je prodáno každým rokem ve více než 150 zemích světa..

Důležité bezpečnostní informace

Obecná bezpečnostní opatření

Uložte tyto pokyny tak, aby mohly stále doprovázet spotřebič pri jeho stěhování nebo pri změně jeho vlastníka.
- Tento spotřebič je určen pouze pro uchovávání potravin v domácnosti a použití, které je v souladu s těmito pokyny.
- Servis a opravy spotřebiče, včetně zásahů do přívodního kabelu a jeho výměny, směji provádět jen k tomu výrobcem autorizované specializované opravny. Pro opravy by se měly použivat jen jimi dodané náhradní dily. Jinak může dojit k poškození spotřebiče nebo k úrazu či jiným škodám.
- Tento spotřebič je odpojen od sitě pouze tehdy, když je zástrčka odpojena ze zásuvky. Před čištěním a údržbou vždy zástrčku odpojte ze zásuvky (netahejte přitom za kabel). Jestliže je zásuvka těžko přístupná, vypněte spotřebič tak, že vypnete celý příslušný zásuvkový okruh.
- Přivodní kabel se nesmí prodlužovat.
- Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky.

- Poškozená zástrčka se může přehřívat a způsobit požár.

- Nepokládejte těžké předměty nebo chladničku/mrazničku na přivodní kabel.

- Hrozi nebezpeči zkratu a požáru.

- Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna.

• Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem.
• Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem.

- Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky.

- Hrozi nebezpečí zasažení elektrickým proudem a nebezpečí požáru.

• Při čištění, odmrazování, vyjimání zmrazených potravin nebo výrobníku ledu nepoužívejte ostré a špičaté předměty, protože mohou způsobit poškození spotřebiče.
• Buděte opatrní, aby se do prostoru termostatu, spinacích přístrojů a indikace nedostaly žádné tekutiny.
• Led a mražené krémy mohou způsobit mrazové popáleniny, jestliže se konzumují ihned po vyjmutí z oddílu mrazničky.
• Po rozmrazení nelze potraviny znovu zmrazovat, ale je třeba je spotřebovat co nejdříve.

• Komerční baličky zmrazených potravin uchovávejte v souladu s pokyny jejich výrobce.

• Rozmrazování se nesmí urychlovat použitím elektrických topných spotřebičů či chemikálii.

• Nepokládejte horké hrnce k plastikovým součástem mrazničky.
• Neuchovávejte ve spotřebiči hořlavé plyny a tekutiny, protože by mohly explodovat.
• Do mrazničky neukládejte nápoje obsahujici kysličník uhličitý, ani nápoje nebo ovoce v láhvích či sklenicich.

Opatření pro bezpečnost dětí

• Nenechávejte děti, aby si s obaly spotřebiče hrály. Plastiková fólie může způsobit udušení.
• Spotřebič vyžaduje obsluhu dospělých. Nedovolte dětem, aby si se spotřebičem nebo jeho ovládacími prvky hrály.
• Jestliže spotřebič vyhazujete, odpojte zástrčku ze zásuvky, odřízněte přívodní kabel (co nejbliže u spotřebiče) a demontujte dveře, aby hrajici si děti nemohly neutrpět úraz elektrickým proudem, ani se nemohly uvnitř spotřebiče zavřit.

Bezpečnostní opatření pro instalaci

• Umístěte spotřebič ke stěně, aby nemohlo dojít ke styku s horkými součástmi (kompresor, kondenzátor) a případným popáleninám.
• Když spotřebič přemistujete, dbejte, aby zástrčka nebyla zapojena do zásuvky.
• Když stavíte spotřebič na místo, dávejte pozor, aby nestál na svém přívodním kabelu.

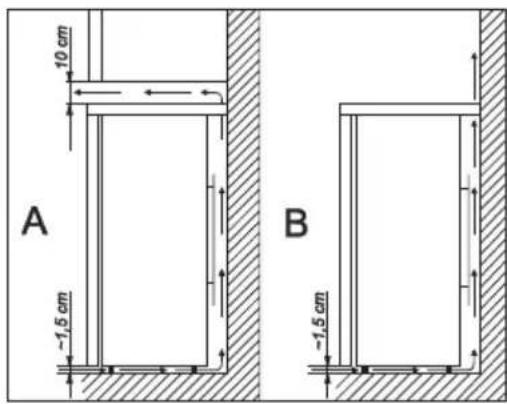

• Kolem spotřebiče je třeba zajistit dobré větrání. Nedostatečné větrání způsobuje přehřivání. Pro zajištění dostatečného větrání dodržujte pokyny, týkající se instalace.

Bezpečnostní opatření pro isobutan

Upozornění

• Chladivem spotřebiče je isobutan (R 600a), který je vysoce hořlavý a výbušný.
• Zajistě te správnou ventilaci kolem spotřebiče který je obstaven nebo vestavěn a odstraňte veškeré překážky.
• Nepoužívejte žádné mechanické nástroje ani jiné prostředky k urychlení odmrazovacího procesu, s vyjimkou těch které doporučuje výrobce.
• Neporušte chladici okruh spotřebiče.
• Nepouživejte žádné elektrické spotřebiče uvnitř skladovacího prostoru spotřebiče, jestliže nejsou typu doporučeného výrobcem.

Aby byla zajištěna bezpečnosti osob a majetku, dodržujte bezpečnostní opatření tohoto návodu k obsluze, protože výrobce nenese odpovědnost za škody v důsledku jejich opomíjení.

Oficiální označení spotřebiče je domácí mraznička. Podle toho je spotřebič vhodný pro uchovávání zmrazených a silně zmrazených potravin, domácí zmrazování potravin v množství, uvedeném v pokynech pro uživatele, a pro výrobu ledu.

Tento spotřebič může splňovat požadavky norem na různé teplotní limity podle klimatické třídy.

Písmeno, symbolizující klimatickou třidu, se nachází na typovém štitku.

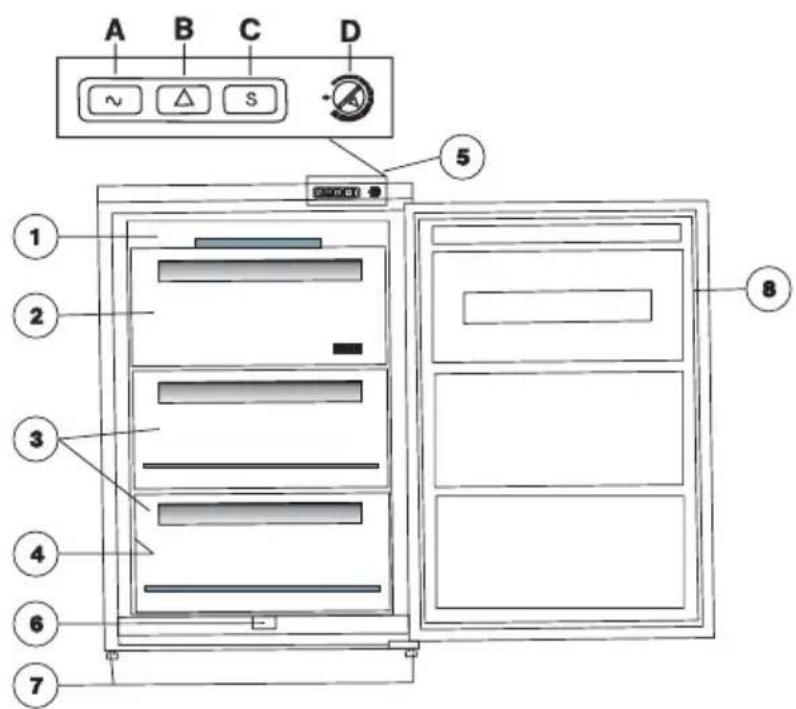

Popis spotřebiče, hlavní součásti

1. Zmrazovací miska
2. Oddil zmrazování (s výrobníkem ledu)
3. Oddíly pro uchovávání (drátěné koše)
4. Typový štítek
5. Jednotka spínání a indikace:

A) zelená kontrolka
B) červená kontrolka
C) žlutá kontrolka s vypínačem mrazničky
D) knoflik termostatu

1. Vývod vody odtáté při odmrazování
2. Nastavitelné nožky
3. Dveřní těsnění
4. Termostat
5. Vzduchová mřížka
6. Kondenzátor
7. Směr proudění vzduchu
8. Kompresor

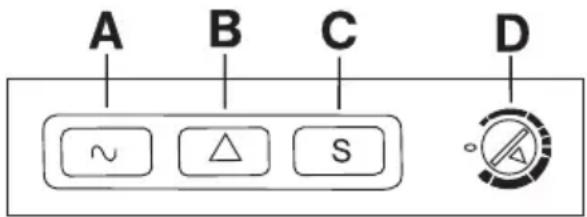

Jednotka spínání a indikace

Použivání spínacích přístrojů a indikace viz kapitoly "Uvedení do provozu", "Regulace teploty" a "Zmrazování".

Jednotlivé části zařízení:

Tato kontrolka svití když je spotřebič zapnut, tj. když je zástrčka zapojena do síťové zásuvky.

Tato kontrolka se rozsvěcí v závislosti na teplotě uvnitř spotřebiče.

Kráte se rozsvití při zapnutí spotřebiče, při vkládání čerstvých potravin dovnitř a když byl knoflík termostatu pootočen ve směru k nižší teplotě.

Trvale svití, když je teplota uvnitř spotřebiče přilis vysoká (spotřebič je přetižen teplými pokrmy, dvířka zůstala otevřená, nebo těsnění dobře netěsní), nebo v případě, když se spotřebič porouchal.

C). Žlutá kontrolka a vypínač mrazničky

V zapnutém stavu vypínače (ten vyskočí a rozsvití se po stisknutí) kompresor běží nepřetržitě a zajišťuje uvnitř nejnižší dostupnou teplotu - které je mraznička schopna dosáhnout - která je potřebná pro zmrazování.

Tento knoflik slouží k nastavování teploty uvnitř spotřebiče a provádění jejích změn

Obsluha spotřebiče

Uvedení do provozu

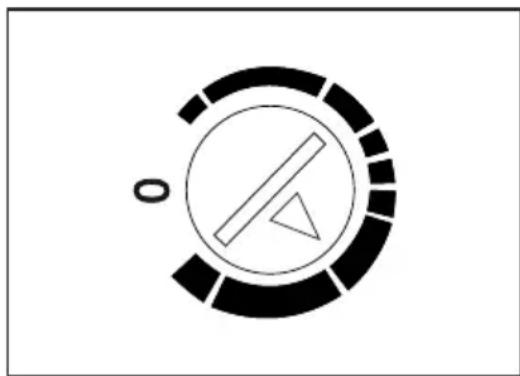

Zapojte zástrčku do zásuvky. Otáčejte knoflíkem termostatu podle obrázku. V tomto okamžiku začne svítit červená kontrolka, kompresor se rozeběhne a chlazeni začne krátce na to pracovat.

Když červená kontrolka zhasne, teplota je dostatečná a spotřebič je připraven pro uchovávání zmrazených a hluboko zmrazených potravin.

Termostatický regulátor podle tohoto nastavení přerušuje automaticky provoz spotřebiče na delší nebo kratší dobu a pak ho znovu zapíná, aby byla zajištěna požadovaná teplota.

Nastavení knofliku termostatu se může provést pomoci mince. Natáčením ovládacího knofliku po směru otáčení hodinových ručiček se chlazení stává intenzivnější.

Když se knoflik termostatu nastavi podle obrázku, v oddílu zmrazených potravin je možné dosáhnout teplotu -18 °C nebo nižší.

Termostat se může vypnout (poloha „0“) a to znamená, že se přeruši elektrický obvod kompresoru a zastaví se chlazení.

Teplota v mrazničce není ovlivněna jen nastavením termostatické regulace a okolní teplotou, nýbrž také četností otevirání dveří a množstvím potravin do ní vložených, atd.

Při nastavení termostatu na maximum - když jsou požadavky vyšší, napřiklad v období horka - může kompresor běžet nepřetržitě. Tento stav nezpůsobuje poškození spotřebiče.

Zmrazování

Zmrazování různých druhů výrobků by se mělo vždy provádět v oddílu zmrazování po řádné přípravě.

Zapněte vypínač mrazničky (stisknutím vyskočí a rozsvítí se) 4 hodiny před zmrazováním malého množství a asi 24 hodin před zmrazováním většího množství potravin. Po tuto dobu bude kompresor nepřetržitě běžet, aby dosáhl teploty nezbytné pro zmrazování.

Potraviny určené ke zmrazování vložte dovnitř a nechte spotřebič přibližně 24 hodin pracovat tak, jak je uvedeno.

Pak znovu stiskněte vypínač rychlozmrazování (žlutá kontrolka zhasne a vypínač se vrátí do své původní polohy).

Zmrazovací miska je vhodná pro zmrazování drobného ovoce (maliny, jahody, rybíz, atd.). Ovoce by se mělo na misku ukládat v tenkých vrstvách bez obalů. Po zmrazení se mohou balit a po vytřídění vložit do oddilů pro uchovávání.

Uchovávání

Po skončení zmrazování je praktické uložit zmrazené výrobky do oddíů pro uchovávání (klecí), aby se v oddílu zmrazování uvolnil prostor pro další zmrazování.

Další mezitím provedené zmrazování potraviny, které jsou již uloženy, nezhoršuje.

Jak vyrábět kostky ledu

Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny.

Navlhčením dna výrobníku můžete dobu výroby kostek ledu zkrátit.

Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobníku nebo úderem.

i

Užitečné informace a rady

• Po otevření a zavření dveří mrazničky se uvnitř spotřebiče v důsledku nízké teploty zvýši podtlak. Když chcete dveře znovu otevřit - po zavření dveří počkejte 2-3 minuty - aby se vnitřní tlak vyrovnal.
• Dbejte na to, aby mraznička byla provozována s takovým nastavením termostatické regulace, aby teplota uvnitř nikdy nestoupla nad -18 °C, protože vyšší teplota může poškodit zmrazené potraviny.
• Je praktické se denně ujistit o bezporuchovém provozu spotřebiče, aby se případná porucha zjistila včas a zabránilo se poškození zmrazených potravin.

Informace a poznámky

V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí.

Jak ušetřit energii

• Neumistujte spotřebič na místo vystavené slunečnimu záření nebo blízko zdrojů tepla.
• Ujistěte se, že kondenzátor a kompresor mají dobré větrání. Nezakrývejte místa, kudy proudí vzduch.
• Výrobky těsně zavírejte do pevně uzavíratelných nádob nebo je balte do mikroténu, aby nedocházelo ke zbytečné tvorbě námrazy.
• Dbejte na to, aby se výrobky, vkládané do oddílu mrazničky, nedotýkaly výrobku, které již jsou zmrazeny.
• Nenechávejte dveře otevřené déle, než je třeba, a neotevírejte je, když to není nutné.
• Teplé pokrmy vkládejte do spotřebiče jen tehdy, když jejich teplota klesla na teplotu v místnosti.
• Kondenzátor se musí udržovat v čistotě.

Spotřebič a životní prostředí

Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromažďování odpadu můžete získat u úřadů místní samosprávy.

Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné.

Údržba

Odmrazování

Kondenzace vlhkosti ze vzduchu ve formě námrazy a ledu je součástí provozu chladničky.

Silná vrstva námrazy a ledu má izolační účinek s rostoucí teplotou snižuje účinnost chlazení, zvyšuje spotřebu energie a při určité tloušťce vrstvy ledu nedovoluje otevřit dveře oddílu zmrazování, které se mohou také ulomit.

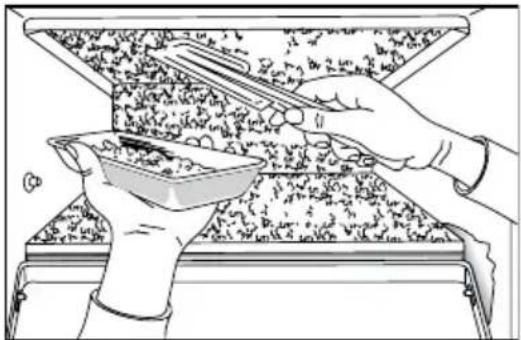

Menší množství námrazy a ledu lze odstranit pomocí dodané škrabky na led.

Podnos na obrázku není součástí příslušenství spotřebiče!

Když je vrstva ledu natolik silná, že ji škrabkou z umělé hmoty nelze odstranit, musí se oddíl zmrazených potravin odmrazit. Četnost odmrazování závisí na způsobu použití.

Postup odmrazování:

Vypněte spotřebič.

Vyjměte zmrazené potraviny a vložte je do koše vyloženého papírem nebo látkou. Uložte je na vhodné chladné místo nebo je uložte do oddílu zmrazených nebo oddílu čerstvých potravin nějaké chladničky.

Dveře nechte otevřené.

Příležitostně vytírejte odtávající vodu hadrem nebo houbou směrem ke stranám, kde ústí do výtokového kanálku, prakticky vytvořeného ve dně spotřebiče. Můžete ji odstranit následovně:

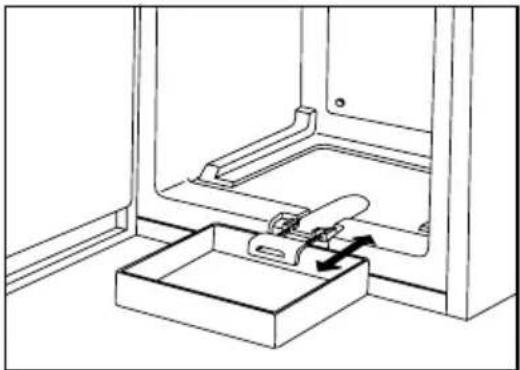

Na prední straně spotřebiče položte dostatečně vysoký podnos.

Vývod odtávající vody, umístěný uprostřed dna spotřebiče, vytáhněte opatrně ve směru šipky.

Odtátá voda bude vytékat vývodem na podnos.

Proces odmrazování se může urychlit vložením hrnce nebo jiné nádoby s horkou vodou na chladící desku v podobě police.

Po odmrazení vytřete povrchy a zatlačte vývod odtáté vody zpět.

Zapněte spotřebič.

Jakmile červená kontrolka zhasne, vložte potraviny do spotřebiče zpět.

Pravidelné čištění

Je praktické interiér mrazničky občas vyčistit a odmrazit ji. Čisticí prostředky pro domácnost ani mýdlo se nesmí použit.

Po vypnutí spotřebič omyjte vlahou vodou s případným přídavkem sody a vytřete.

Dveřní těsnění vyčistěte čistou vodou.

Po čištění spotřebič zapněte.

Doporučuje se prach a nečistoty, které jsou nashromážděny na kondenzátoru a na zadní straně chladničky, jednou nebo dvakrát za rok odstranit.

Když se chladnička nepoužívá

V případě, že se spotřebič nebude dlouhou dobu používat, proved'te následující kroky:

Vypněte spotřebič.

Z chladničky vyjměte potraviny.

Proved'te odmrazení a vyčistěte ji podle dríve uvedeného postupu.

Nechte dveře otevřené, aby vzduch uvnitř nezatuchl.

Odstraňování závad

Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis.

Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu.

Ještě bychom chtěli upozornit, že spotřebič pracuje přerušovaně, także zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut.

Problém	Možná příčina	Řešení
Spotřebič dostatečně nechladí	Termostatická regulace je nastavena příliš nízko.Před zmrazováním spotřebič nebyl dostatečně vychlazen.Dovnitř byly vloženy velké kusy potravin.Dovnitř bylo ke zmrazování vloženo nadměrné množství potravin.Dovnitř byly vloženy teplé potraviny.Dveře nejsou řádně zavřeny.	Nastavte vyšší polohu.Nechte spotřebič dostatečnou dobu předem vychladit.Potraviny rozdělte na menší porce.Vkládejte k chlazení menší množství potravin.Vkládejte dovnitř potraviny, vychladlé nejméně na teplotu místnosti.Zkontrolujte, zda jsou dveře zavřeny.
Spotřebič chladí příliš silně	Termostatická regulace je nastavena příliš vysoko.	Nastavte na nižší hodnoty.
Spotřebič vůbec nechladí	Zástrčka není správně zapojena do zásuvky.V zásuvce není napětí.Termostatická regulace je v poloze „0“.	Zkontrolujte zapojení do zásuvky.Zkontrolujte, zda je zásuvka pod napětím.Zkontrolujte nastavení termostatické regulace.
Spotřebič je hlučný	Spotřebič nestoji pevně.	Zkontrolujte, zda spotřebič pevně stoji na podlaze (všechny čtyří nožky by měly pevně dosedat na podlahu).

Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko.

Pokyny pro instalatéra

Technické údaje

Model	ZV 130 BO
Hrubý objem (l)	117
Čistý objem (l)	100
Šířka (mm)	550
Výška (mm)	850
Hloubka (mm)	600
Spotřeba energie (kWh/24hodin)	0,77
(kWh/rok)	281
Energetická třída podle norem EU	B
Zmrazovaci výkon (kg/24h)	16
Doba skladování do rozmrazení při výpadku energie (h)	17
Jmenovitý výkon (W)	90
Hlučnost L_C (dB)	39
Hmotnost (kg)	39

Instalace spotřebiče

Doprava, vybalení

Doporučuje se dopravovat spotřebič v jeho originálním obalu ve svislé poloze a respektovat výstražná upozornění na obalu.

Po každé přepravě se spotřebič asi po dobu 2 hodin nesmí zapínat.

Vybalte spotřebič a zkontrolujte, zda není nějak poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte.

Čištění

Odstraňte všechny lepicí pásky, které zajišťují, aby se tyto součásti ve spotřebiči nepohybovaly.

Interiér spotřebiče omyjte vlahou vodou s neagresívním saponátem. Použijte měkký hadr.

Po vyčištění interiér spotřebiče vytřete do sucha.

Postavení na místo

Teplota okolí má vliv na spotřebu energie a na správnou funkci spotřebiče. Když spotřebič stavite na místo, berte v úvahu, že je nutné provozovat spotřebič v mezích teploty okolí podle klimatické třídy, uvedené v tabulce niže a na typovém štitku spotřebiče.

Teplota okolí podle klimatické třídy:

SN +10 ... +32 °C

N +16 ... +32 °C

ST +18 ... +38 °C

Jestliže teplota okolí klesne pod nižší hodnotu, teplota v oddílu mrazení může dosahovat vyšších hodnot než předepsaných a teplota v oddílu chlazení může dosahovat nižších hodnot než předepsaných.

Když teplota okolí přesáhne vyšší hodnotu, znamená to delší dobu běhu kompresoru, zvýšení teploty v mrazničce nebo zvýšení spotřeby energie.

Když stavíte spotřebič na místo, ujistěte se, že stojí rovně. Vyrovnání dosáhnete pomoci dvou nastavitelných nožek (1) vpředu dole. Distanční podložky (2) jsou příslušenstvím nastavitelných nožek. Když je třeba spotřebič vyrovnat, tyto podložky lze odstranit.

Neumistujte spotřebič na slunná místa nebo do blízkosti radiátoru nebo vaříče či sporáku.

Jestliže je to nevyhnutelné kvůli nábytku a spotřebič musí stát v blízkosti nějakého vaříče, berte v úvahu tyto minimální vzdálenosti:

• V připadě plynového nebo elektrického varíče se musí ponechat 3 cm vzdálenost, když je to méně, vložte mezi tyto dva spotřebiče 0,5 až 1 cm silnou nehovřlavou izolačni desku.
• V případě kamen na topný olej nebo tuhá paliva vzdálenost musí být 30 cm, protože tyto spotřebiče vydávají více tepla.

Chladnička je navržena pro provoz, kdy je zcela prisazena ke stěně.

Když chladničku stavíte na místo, dodržujte minimální vzdálenosti, uvedené na obrázku.

A : umístění pod nástěnnou skříňku,

B : umístění jako volně stojící.

Změna směru otevíráni dveří

Jestliže to vyžaduje místo, kde je spotřebič postaven, nebo manipulace se spotřebičem, je možné změnit směr otevíráni dveří z pravého na levé.

Musi se provést následující operace podle obrázku a podaných vysvětlení:

• Vypněte spotřebič.
- Opatmě nakloňte spotřebič dozadu, aby se kompresor nedotýkal podlahy. Doporučuje se požádat další osobu o pomoc, aby spotřebič v této poloze bezpečně přidržela.
- Vyšroubujte nastavitelné nožky, umístěné na obou stranách (2 kusy), a šrouby připevňující spodní dveřní závěsy (3 kusy) případně šroub na druhé straně.
- Presad'te čep v destičce spodního dveřního závěsu ve směru šipky.
• Dveře sejměte.

• Vyšroubujte horní dveřní čep a nasad'te ho na druhou stranu.
• Nasad'te dveře na horní dveřní čep.
• Spodní dveřní závěsy opatrně připevněte na druhou stranu tak, aby hrana dveří byla rovnoběžná se stěnou kuchyňské skřínky.

- Pak zašroubujte šroub na uvolněné místo na druhé straně, přišroubujte nastavitelné nožky (2 kusy) a skřín postavte.

- Přesad'te držadlo a záslepky z umělé hmoty na druhou stranu.

- Postavte spotřebič na místo, vyrovnejte ho, a zapojte zástrčku do zásuvky.

V případě, že nechcete výše uvedené operace provádět, zavolejte nejbližší autorizované servisní středisko. Technici provedou změnu směru otevirání dveři odborně za poplatek

Elektrické připojení

Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz.

Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikaci, aby v blizkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval.

CE Tento spotřebič odpovídá následujícím direktivám (směrnicím) E.E.C.:

• 73/23 EEC ze dne 19.02.73 (Směrnice o nízkém napěti) ve znění pozdějších předpisů,
• 89/336 EEC ze dne 03.05.89 (Směrnice o elektromagnetické kompatibilitě) ve zněni pozdějších předpisů.

Tabulka dob uchovávání

Doba a způsob uchovávání čerstvých potravin v chladničce

Potraviny potravin potravin	V oddílu čerstvých V +2 - +7 ^ -18 °C	oddílu **** zmrazených
Zelenina:zelené fazolové lusky, zelený hrášek, michaná zelenina,dýně,kukuřice, a pod. 1 den 12 měsíců
Hotové pokrmy:zeleninová jídla, přilohy, s masem a pod. 1 den 12 měsíců
Hotové pokrmy:svičková, guláš z uzeného kolena, maso z tlačenky a pod. 1 den 6	měsiců
Pokrmy z brambor, těstoviny:bramborová kaše, noky, knedliky, těstoviny plněné džemem,smažené hranolky	1 den 12 měsiců
Polévky:masový vývar, polévka ze zelených fazolových lusků,polévka ze zeleného hrášku a pod.	1 den 6 měsiců
Ovoce:višně, třešně, angrešt, ovocný krém, drcené kaštany	1 den 12 měsiců
Maso:kuře, kachna, husa a jejich drůbky,filé, tuňák	1 den 5 měsiců1 den 6 měsiců
Mražený krém na tyčince, zmrzlina	1 den	3 týdny

Záruka a servis

Záruční podmínky

Záruka vyplývající z těchto záručních podmínek je poskytována pouze kupujícímu spotřebiteli (dále také jen "Kupující") a jen na výrobek sloužící k běžnému používání v domácnosti.

Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř měsíců, a to od data převzetí prodaného výrobku Kupujícim.

Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranění vady, popřipadě - není-li to vzhledem k povaze (tzn. přičině i projevu) vady neúměrné - právo na výměnu výrobku. Pokud není takový postup možný, je Kupující oprávněn žádat přiměřenou slevu z ceny výrobku. Právo na výměnu výrobku nebo odstoupení od kupní smlouvy lze uplatnit jen při splnění všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadměrně opotřeben nebo poškozen. Podminkou pro uplatnění každého práva ze Záruky přitom je, že:

a) výrobek byl instalován a uveden do provozu i vždy provozován v souladu s návodem k obsluze,
b) veškeré záruční nebo jiné opravy či úpravy výrobku byly vždy prováděny v Autorizovaném servisním středisku,
c) Kupující při reklamaci výrobku předloží platný doklad o koupi.

Právo na odstranění vady výrobku (i všechna připadná další práva ze Záruky) je kupující povinen uplatnit v nejbližším Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ověření existence reklamované vady, včetně odpovidajícího vyzkoušení (popř. demontáže) výrobku, v provozní době tohoto střediska.

Každé právo ze Záruky je nutno uplatnit v příslušném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozději však do konce záruční doby, jinak zaniká.

Autorizované servisní středisko posoudí oprávněnost reklamace a podle povahy vady výrobku rozhodne o způsobu opravy. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázání uplatněného práva na odstranění vady, k ověření existence reklamované vady i k záruční opravě výrobku.

Běh záruční doby se staví po dobu od řádného uplatnění práva na odstranění vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnění podmínky uvedené v předchozím bodu.

Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k prokazování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontrolujte jeho obsah a kopii Opravního listu pečlivě uschovejte.

Jestliže nebude reklamovaná vada zjištěna nebo nejde-li o záruční vadu, za kterou odpovídá Prodávající, či

neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující povinen nahradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré připadné náklady, které jim v souvislosti s tím vzniknou.

Záruka vyplývající z těchto záručních podmínek platí pouze na území České republiky. Nevztahuje se na opotřebení nebo poškození výrobku (včetně poškození způsobeného poruchami v elektrické síti, použitím nevhodných náplní, nevhodnými provozními podmínkami aj.), případný nedostatek jakosti nebo užitné vlastnosti (který není závadou) ani na výrobek použitý nad rámec běžného použivání v domácnosti (např. k podnikatelským účelům aj.).

Poskytnutím záruky nejsou dotčena práva Kupujícího, která se ke koupi výrobku váží podle kogentních ustanovení zvláštních právních předpisů.

Prodávající je povinen předat Kupujícímu při prodeji výrobku a na požádání Kupujícího poskytnout mu i kdykoli poté aktuální seznam Autorizovaných servisních středisek v České republice, včetně jejich telefonních čisel.

Jakékoli bližší informace o Záruce a Autorizovaných servisních střediscích poskytnou:

• prodávající,
• Electrolux Service, a to bud' na telefonu: 261126112, nebo na adrese ELECTROLUX s.r.o., Electrolux Service, Hanusova ul., 140 21 Praha 4,
• Bezplatná telefonní INFOLINKA: 800-160016.

Servis a náhradní díly

Jestlíže je volání servisu nezbytné, oznamte své potíže autorizovanému, který je od vás nejbliže.

Při oznamování závady je nutné identifikovat spotřebič pomocí údajů typového štítku.

Tento typový štítek je prílepen na vnitřní stěnu vedle zásuvky pro zeleninu v oddílu čerstvých potravin na levé straně dole. Jsou zde veškeré údaje potřebné pro oznámení závady servisu (typ, model, sériové číslo, atd.).

Zde si poznamenejte údaje z typového štítku vašeho spotřebiče:

Model
Číslo výrobku (Prod.No.)
Sériové číslo (Prod.No.)
Datum nákupu:

V záujme životného prostredia

Symbol pre tipy

Dôležité bezpečnostné pokyny....33

Všeobecné bezpečnostné pokyny ....33

Bezpečnostné opatrenia pre izobután ......33

Pokyny pre užívatel'a....34

Ovládacia a kontrolná jednotka....35

Ovládanie spotrebiča 35

Ak vyrábat' l'adové kocky 35

Technické údaje....38

Dôležité bezpečnostné pokyny

Všeobecné bezpečnostné pokyny

Bezpečnostné pokynypre inštaláciu

Bezpečnostné opatrenia pre izobután

Upozornenie

1. Mraziaci blok
2. Priestor na zmrazovanie (s nádobou na l'ad)
3. Priestor na skladovanie (drôtené košíky)
4. Typový štítok
5. Ovládacie a kontrolné prvky

Ovládacia a kontrolná jednotka

Na krátky čas sa rozsvieti pri zapínaní spotrebiča, umiestnení čerstvých potravín do spotrebiča a po otočení gombíka termostatu smerom k nižšej teplote.

Ovládanie spotrebiča

Termostatický riadiaci systém automaticky preruši chod spotrebiča na dlhší alebo kratší čas v závislosti od nastavenia a následne uvedie spotrebič znovu do prevádzky, čím zabezpečuje požadovanú teplotu.

Ak vyrábat' l'adové kocky

Ak je vrstva námrazy príliš hrubá na to, aby ju bolo možné odstránit umelohmotnou škrabkou, treba priestor na mrazené potraviny odmrazit. Frekvencia odmrazovania závisí od intenzity používania spotrebiča.

Ako odmrazovat:

Po zhasnutí červeného svetla vložte potraviny spät do spotrebiča.

Pravidelné čistenie

Z chladničky vyberte potraviny.

Model
Výrobné číslo
Sériové číslo
Dátum kúpy

ELECTROLUX

DOMÁCE SPOTREBIČE SK

ELECTROLUX SLOVAKIA, spol. s r.o.

Seberíniho 1

821 03 Bratislava

zákaznicke centrum: 02/4333 4322

02/4333 4355
